1 GeniArc 40 Návod k používání Stránka z , kalina@kowax.cz,

2 Vysvětlivky piktogramů: Svařování MMA Zařízení pro svařování obalenou elektrodou. Svařování TIG (ruční obloukové svařování netavící se wolframovou elektrodou) - s dotykovým zapalováním oblouku (tzv.náškrabem). Invertorová technologie. Vstupní napětí, fáze, 0V střídavých. Výstupní stejnosměrné napětí. Pomalý náběh svářecího proudu a zamezemí vypadávání jističe při zapnutí svářečky. Obvod, který při zapalování oblouku nastaví parametry výstupu invertoru tak, aby usnadnil snadné zapálení oblouku. Obvod, který při zapalování oblouku pozná, že by došlo k přilepení elektrody a ihned omezí svařovací proud a tím zamezí přilepení elektrody. Na výstupu invertoru je měření svařovacího proudu. Pokud např. svářeč neudrží elektrodu při práci v konstantní vzdálenosti od svařence, obvod Arc Force přidává a ubírá proud podle parametrů oblouku a tím se vytváří rovnoměrný svár. Termostat - při přetížení vypne zdroj od sítě. Zatěžovatel při teplotě okolí 40 C, do zásahu tepelnou ochranou můžeme nepřetržitě svařovat proudem 75A po 0minut. Zatěžovatel při teplotě okolí 40 C, do zásahu tepelnou ochranou můžeme nepřetržitě svařovat proudem 95A po 6minut, potom 4min.na chlazení. Zatěžovatel při teplotě okolí 40 C, do zásahu tepelnou ochranou můžeme nepřetržitě svařovat proudem 40A po,5minuty, potom 7,5min.na chlazení. Nucené chlazení - proudem vzduchu. Vhodné pro elektrody jakosti E708 (bazické) a průměru -4,0mm, KOWAX E708:,0 x 00mm, 60-80A, doba hoření jedné el.je 4s,5 x 50mm, 70-0A, doba hoření jedné el.je 59s, x 50mm, 95-50A, doba hoření jedné el.je 6s 4,0 x 450mm, 40-80A, doba hoř. jedné el.je 96s Vhodné pro napájení z generátoru. Hmotnost zařízení. Bez příslušenství (kabely, držáky elektrod, hořáky apod.). Jištění (jistič motorový pomalý, charakteristika C) , kalina@kowax.cz, Stránka z 7

3 Prohlášení o vlastnostech/declaration of Conformity Dle/According to: Směrnice 006/95/ES, platná od Směrnice 004/08/ES, platná od RoHS směrnice 0/65/ES, platná od..0. Typ zařízení /Type of Equipment/: Svařovací zdroj /Welding power source/. Typové označení /Type Designation etc./: GeniArc 40, ID: KWXSTGA40, od sériového čísla: Značka neb ochranná známka /Brand name or trade mark./: KOWAX 4. Výrobce nebo jeho autorizovaný zástupce v EEA. /Manufacturer or his authorized representative established within the EEA./: SVARMETAL s.r.o. Frýdecká 89/44, 79 Vratimov, CZECH REPUBLIC, ID: , VAT: CZ Harmonizované normy /Harmonized standard/: EN60974-, Svařování. Bezpečnostní požadavky pro zařízení k obloukovému svařování. Část : Zdroje svařovacího proudu EN , Zařízení pro obloukové svařování - Část 0: Požadavky na elektromagnetickou kompatibilitu (EMC) Další informace: Omezené používání, zařízení třídy A, pro použití v oblastech jiných než obytných. Additional information: Restrictive use, Class A equipment, intended for use in locations other than residential. Vlastnosti výše uvedeného výrobku jsou ve shodě se souborem deklarovaných vlastností. Toto prohlášení o vlastnostech se v souladu s nařízením (EU) č. 05/0 vydává na výhradní odpovědnost výrobce uvedeného výše. The performance of the product identified above is in conformity with the set of declared performance/s. This declaration of performance is issued, in accordance with Regulation (EU) No 05/0, under the sole responsibility of the manufacturer identified above. Podepsáno za výrobce a jeho jménem: Signed for and on behalf of the manufacturer by [jméno/name] Tomáš KALINA V [místo]/at [place] Plzeň Dne [datum vydání]/on [date of issue] [podpis]/[signature] Stránka z , kalina@kowax.cz,

4 DŮLEŽITÁ UPOZORNĚNÍ Pouze osoba splňující kvalifikaci danou zákonem a kvalifikaci je oprávněná opravovat stroj Není povolená žádná modifikace svařovacího stroje než doporučena výrobcem! Před otevřením krytu stroje vždy odpojit ze sítě! Každých 6 měsíců otevřete stroj a jemně ho vyfoukejte stlačeným vzduchem. POZOR, NEPOUŽÍVEJTE STLAČENÝ VZDUCH O PŘILÍŠ VYSOKÉM TLAKU, ABY NEDOŠLO K MECHANICKÉMU POŠKOZENÍ ELEKTROSOUČASTÉK. Společnost Svarmetal s.r.o., Vám může poskytnout veškeré ochranné prostředky pro svářečské práce a přídavná zařízení. Toto zařízení je navrženo a zkoušeno v souladu s mezinárodními a evropskými standardy EN , EN (viz. prohlášení o vlastnostech). Servisní jednotka, která provedla servisní zákrok nebo opravu, má za povinnost zajistit, aby výrobek stále vyhovoval uvedeným normám a standardům. Náhradní díly si možno objednat u nejbližšího prodejce značky KOWAX. V souladu s 00/96/ES o likvidaci elektrických a elektronických zařízení se musí elektrické zařízení, které dosáhlo konce životnosti, zlikvidovat v recyklačním zařízení. Jako osoba zodpovědná za zařízení máte povinnost informovat se o schválených sběrných místech , kalina@kowax.cz, Stránka 4 z 7

5 OBSAH OBSAH..5. BEZPEČNOST..6. TECHNICKÉ PARAMETRY Parametry Pracovní cyklus a přehřátí Způsob připojení svařovací polarity MMA TIG OBSLUHA.. Konstrukce zařízení..... Nastavování svařovacího proudu..... Svařování Způsoby svařování Manipulace s elektrodou Parametry svařování Tvary spojů Výběr elektrody ZÁVADY A MOŽNOSTI OPRAVY SCHÉMA.6 ZÁRUČNÍ LIST 7 Stránka 5 z , kalina@kowax.cz,

6 BEZPEČNOST Upozornění! Předtím než začnete používat zařízení, si pozorně přečtěte návod k použití. Uschovejte ho na místě, kde ho budete mít vždy po ruce. Zvýšenou pozornost věnujte části Bezpečnost!, kde naleznete důležité informace pro bezpečné používání zařízení. Kontaktujte svého obchodního zástupce, v případě, že nebudete rozumět instrukcím v manuálu. Je velmi důležité, aby každý, kdo pracuje s tímto zařízením, dodržoval veškerá bezpečnostní opatření, které vyplývají z BOZP na pracovišti a zároveň z tohoto manuálu. Instalaci, údržbu a jakékoliv opravy tohoto zařízení smí provádět jenom profesionálně vyškolení pracovníci. Nesprávná obsluha, nebo manipulace se zařízením může mít za následek poškození, která mohou vést ke zraněním. Zařízení smí používat pouze osoby, které mají zkušenosti se svařováním, řezáním, nebo s jiným příslušným použitím zařízení. Práci na vysokonapěťovém zařízení smí provádět pouze kvalifikovaný elektrikář. Údržbu zařízení lze provádět jedině v případě, že je zařízení mimo provoz. Před používáním zařízení je nutné: Seznámit se s tímto manuálem, Seznámit se s obsluhou zařízení, Seznámit se s umístěním všech nouzových, nebo důležitých vypínačů, Pochopit jak zařízení funguje, Seznámit se s bezpečnostními opatřeními na pracovišti a požadavky pro bezpečnou práci se zařízením, Zajistit, aby při spuštění zařízení nebyly v okolí žádné neoprávněné osoby, které nejsou seznámeny s bezpečnostními opatřeními, Zajistit vhodné pracoviště pro práci se zařízením a prostor bez průvanu. Na pracovišti musí být dostupný vhodný hasicí přístroj, Mít připravené ochranné prostředky: ochranné brýle, ochranné rukavice a nehořlavý oděv. VÝSTRAHA! Následujícím signálům a slovním vysvětlením prosím věnujte zvýšenou pozornost. Chrání Vás i Vaše okolí. ELEKTRICKÝ PROUD MŮŽE ZPŮSOBIT SMRT Nedotýkejte se elektrických dílů pod napětím Nedotýkejte se elektrod nechráněným povrchem těla, vlhkými, poškozenými (přetrženými) rukavicemi, nebo vlhkým oděvem. Pracoviště musí být suché, zařízení nelze používat v mokrém prostředí , kalina@kowax.cz, Stránka 6 z 7

7 Zařízení instalujte a uzemněte v souladu s příslušnými normami. Izolujte se od země a svařovaného předmětu. Dbejte na bezpečné pracovní prostřední a pracovní polohu. VÝPARY A PLYNY MOHOU BÝT NEBEZPEČNÉ Svařování může produkovat výpary, které mohou být nebezpečné Vašemu zdraví, a proto dbejte na dostatečný přívod čerstvého vzduchu, kvalitní odsávání a /nebo ventilaci. OBLOUKOVÉ ZÁŘENÍ MŮŽE ZPŮSOBIT PORANĚNÍ OČÍ A POPÁLENINY Používejte správné ochranné prostředky jako: ochranný štít, nehořlavý ochranný oděv a brýle s filtračními skly. Osoby ve Vaší blízkosti chraňte vhodnými štíty, nebo clonami. JISKRY MOHOU ZPŮSOBIT POŽÁR Jiskry při svařování, nebo řezání mohou způsobit požár, je proto velmi důležité, aby v blízkosti zařízení nebyly žádné hořlavé materiály. V případě, že na pracovišti používáte stlačený plyn, dbejte na zvláštní bezpečnostní opatření, abyste zabránili nebezpečným situacím. Používejte vhodné ochranné prostředky: nehořlavý ochranný oděv, vysoké boty, vhodné kukly apod. Stránka 7 z , kalina@kowax.cz,

8 . TECHNICKÉ PARAMETRY Tento návod k obsluze je vhodný pro model GeniArc 40. GeniArc 40 je napájecí zdroj pro svařování TIG a pro svařování MMA (s obalenými elektrodami)... Parametry Parametr\Model KOWAX GeniArc 40 Síťové napětí 0 V±0%, 50/60Hz 0V±0%, 50/60Hz MMA TIG MMA TIG Primární proud I max (A) 50,9 7,6 5,9 9, Jmenovitý příkon (KW) 4,8,8 4,8,8 Fázový proud I eff (A) 9,7 4,6 9,6 Jištění (jistič motorový pomalý, charakteristika C) 0A 6A Silový faktor 0,7 0,7 Rozsah svařovacího proudu (A) Max. napětí na prázdno (V) Účinnost Zatěžovatel(40,0 minut) 5% 60% 00% 5% 60% 00% 40A 65A 45A 40A 95A 75A Třída krytí IP Třída použití F Rozměry d x š x v (mm) 80 x 0 x 0 Hmotnost(Kg) 4,5 Pozn.: Zatěžovatel vymezuje čas, během kterého lze svařovat, nebo řezat při určité zátěži, aniž by došlo k přetížení, jako procento desetiminutového intervalu. Tento cyklus platí pro 40 C. Parametry se mění v závislosti na provozním režimu zařízení , kalina@kowax.cz, Stránka 8 z 7

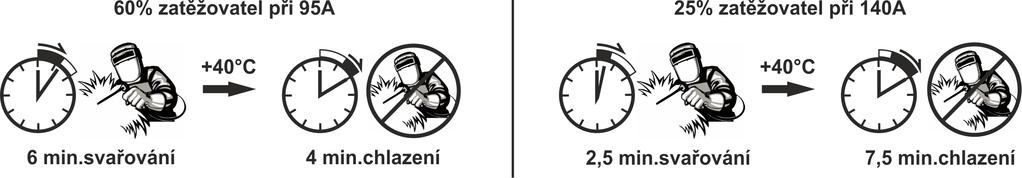

9 . Zatěžovatel a přehřátí Písmeno X je zkratka pro zatěžovtel, který je definován jako poměr doby, za kterou může stroj pracovat kontinuálně po určitý čas (0 minut). Vztah mezi zatěžovatelem X a výstupem svařovacího proudu I je zobrazen na obrázku vpravo. Graf: vztah mezi zatěžovatelem a svař.proudem GeniArc 40 V případě, že je svářečka přehřátá, IGBT ochrana přehřátí vydá pokyn ke snížení svařovacího proudu a rozsvítí se kontrolka přehřátí na čelním panelu. V této situaci by měla být svářečka vypnutá po dobu asi 5 minut, aby došlo k ochlazení ventilátorem. Při opětovném provozu by měl být svařovací výstupní proud, nebo pracovní cyklus snížen... Způsob připojení svařovací polarity Pro připojení svařovacího a zpětného kabelu má napájecí zdroj dva výstupy, kladnou svorku + a zápornou svorku -... MMA Výběr připojení DCEN nebo DCEP závisí na typu elektrody. Informace o polaritě elektrody najdete na jejím obalu. 75A 95A 40A TM-400E GeniArc 40 DV CEL GeniArc 40 TM-400E DV CEL Obal.elektroda Electrode Držák Holderel. Držák Holder el. Electrode Obal.elektroda svařenec Workpiece Workpiece svařenec DCEN DCEP... TIG V případě metody TIG připojte elektrodu k záporné svorce. Připojte matici plynového přívodu k regulovanému zdroji ochranného plynu. Stránka 9 z , kalina@kowax.cz,

10 GeniArc 40 Hořák svařenec Když se wolframová elektroda dotkne obrobku, zkratový proud je pouze 0A. Po vytvoření oblouku, se může proud zvýšit až na přednastavené parametry. Jestliže se elektroda dotýká obrobku při svařování, proud klesne na 0A během s, což pomáhá redukovat rychlé znehodnocení elektrody a prodlužuje její životnost. Zapalování Lift-TIG. Nakloňte svařovací hořák. Dotkněte se wolframovou elektrodou svařovaného dílu. Vytáhněte oblouk , kalina@kowax.cz, Stránka 0 z 7

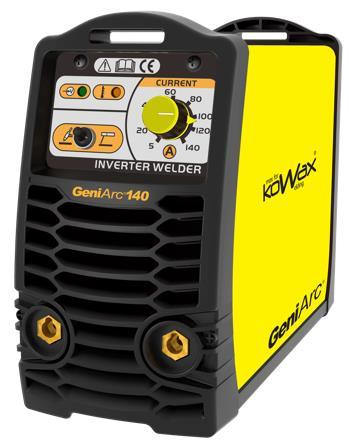

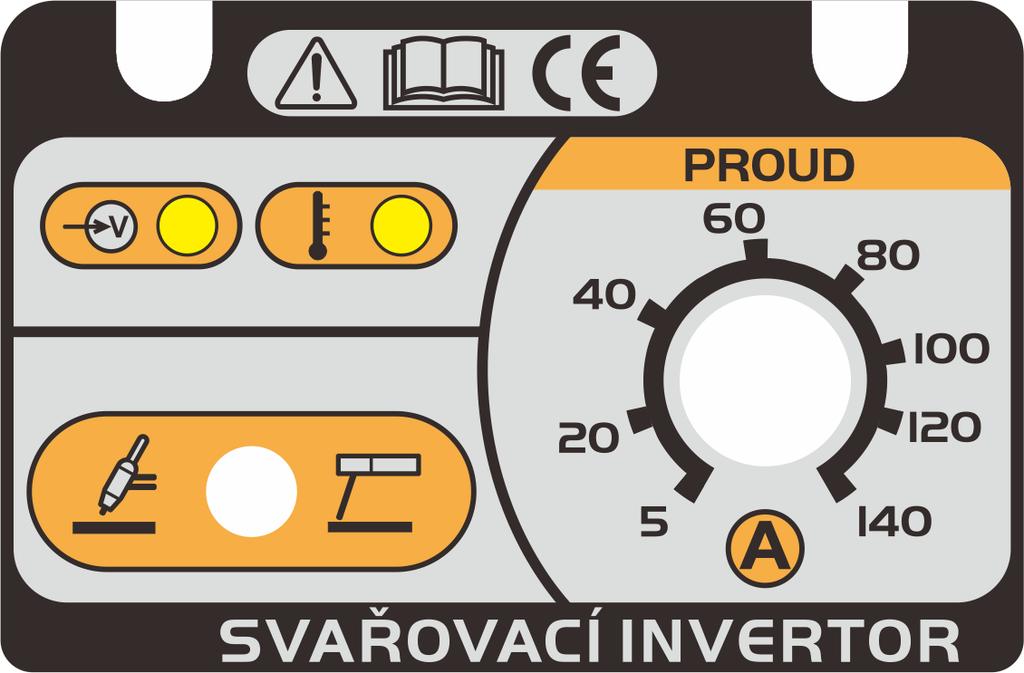

11 . OBSLUHA.. Konstrukce zařízení Kontrolka napájení Indikuje, že je přístroj zapnutý. Bezpečnostní kontrolka Když svítí, indikuje, že je zapnutá tepelná ochrana stroje. Regulace svařovacího proudu Nastavení svařovacího proudu. 4 Přepínač konverze možnost (vpravo), MMA, možnost (vlevo),tig 5 Přípojka (-) pro zpětný kabel, nebo svařovací kabel 6 Přípojka (+) pro zpětný kabel, nebo svařovací kabel 7 Přípojka pro síťový kabel 8 Síťový vypínač Stránka z , kalina@kowax.cz,

12 .. Nastavování svařovacího proudu Napájecí zdroj má nastavitelný svařovací proud v rozsahu 5~40A(0V/0V). GeniArc 40 zařízení je vybaveno funkcí přednastavení svařovacího proudu. Před svařováním ukazuje display Ampér. Je to doba pro přesné nastavení parametrů. Chraňte zařízení před deštěm a přímým slunečním zářením. Obsah prachu, kyselin, korozivních plynů ve vzduchu nesmí přesáhnout běžnou normu. Dbejte na dostatečný přívod vzduchu během svařování. Před použitím musí být zařízení uzemněno. V případě, že se zařízení samo z bezpečnostních důvodů vypne, nespouštějte opětovně zařízení, pokud nebude odstraněna příčina. Může dojít k poškození stroje , kalina@kowax.cz, Stránka z 7

13 .. Svařování.. Způsoby svařování Zapalování shora tato funkce zapaluje oblouk jiskrou, která přeskočí z elektrody na obrobek, když se k němu elektroda více přiblíží. elektroda electrode vzpřímeně elektroda electrode upright elektroda electrode svařenec workpiece svařenec workpiece dotyk touch workpiece svařenec nahoru up ~4mm -4mm Přiložte Take elektrodu the electrode vzpřímeně upright Dotkněte The Electrode se elektrodou touch the workpiece svařence Nadzvedněte Lift up for elektrodu about -4mm -4mm Funkce LiftArc zapaluje oblouk kontaktem elektrody se svařovaným dílem a následným odtrhem. Svařování MMA se může označovat také jako svařování s obalenými elektrodami. Po zapálení oblouku se začne tavit elektroda a její obal začne tvořit ochrannou strusku.... Manipulace s elektrodou Při svařování MMA je třeba používat tři pohyby na konci elektrody:. elektroda se pohybuje ke svarové lázni po osách svar weld elektroda electrode. elektroda osciluje doprava a doleva. elektroda se pohybuje ve směru svařování svařenec workpiece Obsluha může zvolit manipulaci s elektrodou na základě ostrosti svarového spoje, místa svařování, specifikací elektrody, svařovacího proudu, vlastních dovedností atd. -electrode moving; -the electrode swing right & left; -the electrode move along weld.4. Parametry svařování.4.. Tvary spojů Stránka z , kalina@kowax.cz,

14 tupý butt joint spoj rohový lap joint spoj přeplátovaný corner joint spoj tvaru T joint T.4.. Výběr elektrody Výběr správného průměru elektrody by měl vycházet z tloušťky obrobku, svařovací pozice, typu spoje atd. Další informace naleznete v následující tabulce: Reference svařovacího proudu s různými průměry elektrod Průměr elektrody/mm Svařovací proud/a 5~40 40~60 50~80 00~0 50~0 Vztah mezi svařovacím proudem (I), faktorem (K) a průměrem elektrody (d) (I=K d: Karbon elektroda) Průměr elektrody/mm.6 ~.5. Faktor/K 0~5 5~0 0~40 Elektroda se musí vždy skladovat v suchu nebo vysušit, aby byla zaručená dobrá kvalita spoje. Během svařování nesmí být oblouk příliš dlouhý, jinak dojde k nestabilnímu hoření, velkému rozstřiku, pronikání světla, podebrání, vzniku bublin apod , kalina@kowax.cz, Stránka 4 z 7

15 4. ZÁVADY A MOŽNOSTI OPRAVY Pokud se vyskytne porucha na zařízení KOWAX GeniArc 40, v následující tabulce je uveden přehled nejčastějších druhů závad a možnosti řešení. Druh závady Nápravné opatření Zkontrolujte hořák a kabely elektrického uzemnění Špatné zapálení Zkontrolujte hořák a polaritu zemnícího kabelu Zkontrolujte elektrodu Zkontrolujte, zda je zapnutý síťový vypínač Žádný oblouk Zkontrolujte, zda síťové napětí není příliš nízké, nebo vysoké. Pokud je napětí vyšší nebo nižší než doporučovaná hodnota a stroj má normální provozní teplotu, rozsvítí se žlutý indikátor LED. Zkontrolujte správnost připojení kabelu svařovacího proudu a zpětného kabelu. Zkontrolujte, zda je nastavená správná hodnota proudu. Zkontrolujte, zda se nevypnul miniaturní jistič. Během svařování došlo k přerušení svařovacího proudu Zkontrolujte, zda se neaktivovala tepelná pojistka (signalizováno žlutou kontrolkou na předním panelu). Zkontrolujte síťové pojistky. Zkontrolujte, zda není ucpán prachový filtr. Často dochází k aktivaci tepelné pojistky Ujistěte se, zda nedošlo k překročení předepsaných hodnot napájecího zdroje (tj. zda zařízení není přetíženo). Umístěte napájecí zdroj tak, aby nic nepřekáželo jeho vstupním otvorům pro chladící vzduch. Zkontrolujte správnost připojení kabelu svařovacího proudu a zpětného kabelu. Nízký svařovací výkon Zkontrolujte, zda je nastavena správná hodnota proudu. Zkontrolujte, zda jsou použity správné elektrody. Zkontrolujte průtok plynu. Stránka 5 z , kalina@kowax.cz,

16 4 GeniArc 40 Návod k používání 5. SCHÉMA FAN V D. PCB AC J 8 QD QD5 OC OC OUT+ AC K AC7V 50/60HZ B TC440 9 AC AC AC AC QD QD7 0A OUT- OK=0V OUT+ OUT- IF -5V BLACK RED IGBT Inverter IN OC OC PWM PWM +5-4V OC OC PWM PWM +5-4V 7 5-4V FJ 4 INB 6 VCC INA MIC444 OUTB MIC OUTA N NC NC 8 IMOUT OT WVIN IFB LED LED B.PCB MBIN V-+5V SP T/M V-+5V SP T/M MB A PCB TIG/MMA VR -4V FJ KOWAX GeniArc 40 systém , kalina@kowax.cz, Stránka 6 z 7

17 ZÁRUČNÍ LIST WARRANTY CERTIFICATE KOWAX GeniArc 40 Svař. invertor MMA/TIG KOWAX GeniArc 40 Welding inverter MMA/TIG Sériové číslo / S/N Datum prodeje / Date of sale: Razítko a podpis prodejce / Seller stamp and signature Záznamy o provedených opravách / Repair records Datum převzetí servisem / Date of receipt Datum provedení opravy / Date of repair Číslo reklamačního protokolu / Reclamation protocol Nr. Podpis pracovníka / Signature Stránka 7 z , kalina@kowax.cz,
