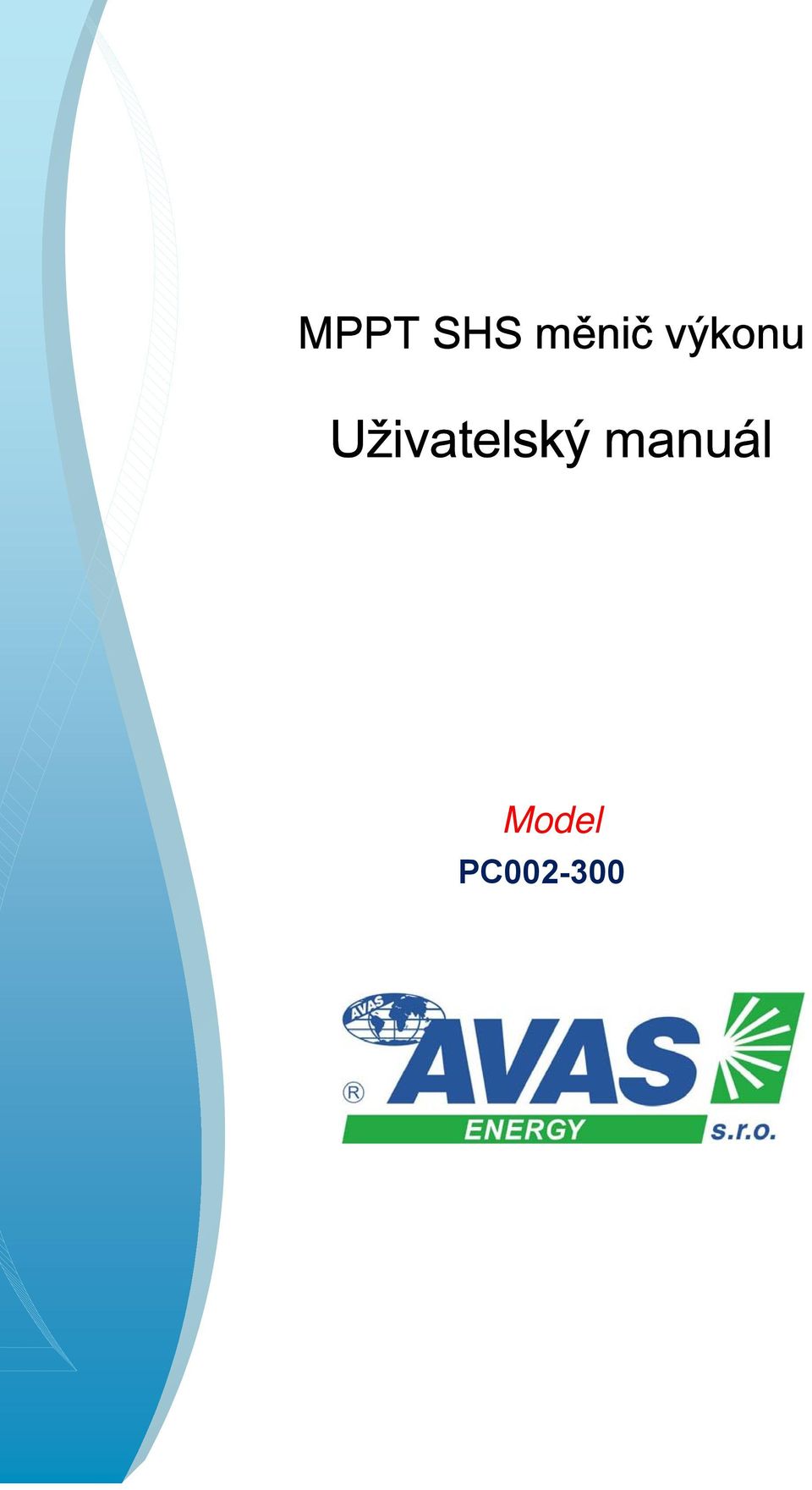

1 MPPT SHS měnič výkonu Uživatelský manuál Model PC

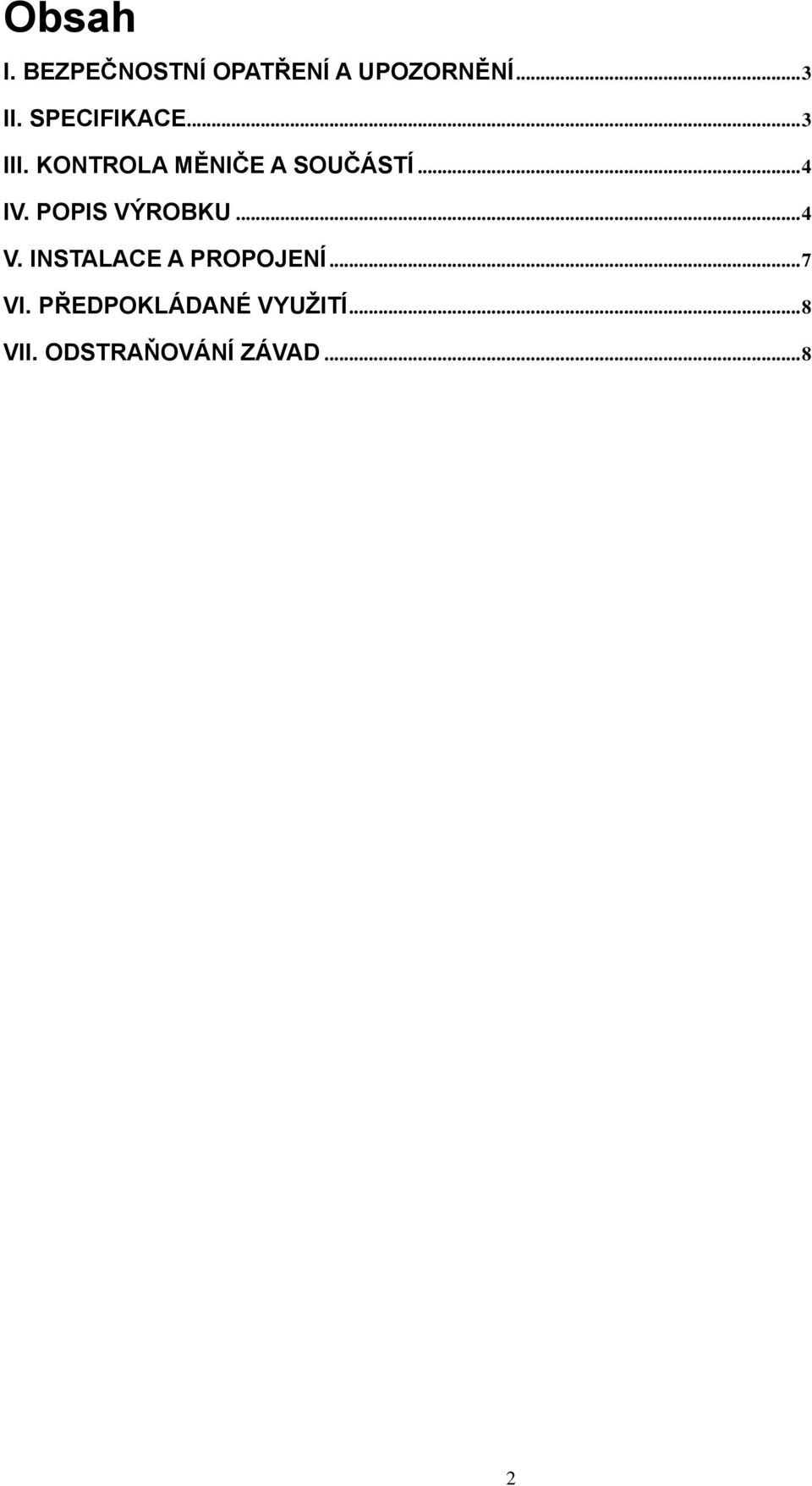

2 Obsah I. BEZPEČNOSTNÍ OPATŘENÍ A UPOZORNĚNÍ...3 II. SPECIFIKACE...3 III. KONTROLA MĚNIČE A SOUČÁSTÍ...4 IV. POPIS VÝROBKU...4 V. INSTALACE A PROPOJENÍ...7 VI. PŘEDPOKLÁDANÉ VYUŽITÍ...8 VII. ODSTRAŇOVÁNÍ ZÁVAD...8 2

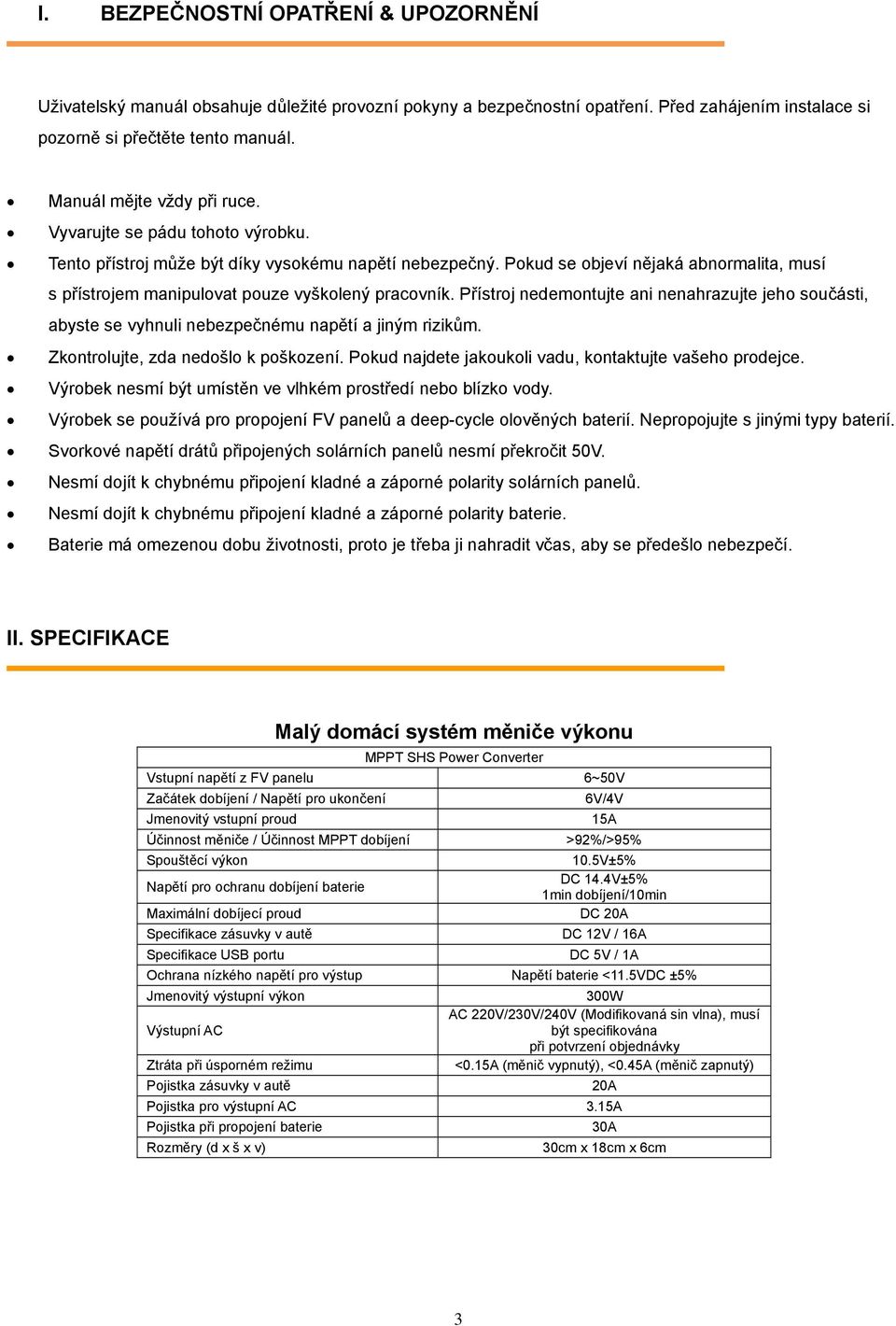

3 I. BEZPEČNOSTNÍ OPATŘENÍ & UPOZORNĚNÍ Uživatelský manuál obsahuje důležité provozní pokyny a bezpečnostní opatření. Před zahájením instalace si pozorně si přečtěte tento manuál. Manuál mějte vždy při ruce. Vyvarujte se pádu tohoto výrobku. Tento přístroj může být díky vysokému napětí nebezpečný. Pokud se objeví nějaká abnormalita, musí s přístrojem manipulovat pouze vyškolený pracovník. Přístroj nedemontujte ani nenahrazujte jeho součásti, abyste se vyhnuli nebezpečnému napětí a jiným rizikům. Zkontrolujte, zda nedošlo k poškození. Pokud najdete jakoukoli vadu, kontaktujte vašeho prodejce. Výrobek nesmí být umístěn ve vlhkém prostředí nebo blízko vody. Výrobek se používá pro propojení FV panelů a deep-cycle olověných baterií. Nepropojujte s jinými typy baterií. Svorkové napětí drátů připojených solárních panelů nesmí překročit 50V. Nesmí dojít k chybnému připojení kladné a záporné polarity solárních panelů. Nesmí dojít k chybnému připojení kladné a záporné polarity baterie. Baterie má omezenou dobu životnosti, proto je třeba ji nahradit včas, aby se předešlo nebezpečí. II. SPECIFIKACE Malý domácí systém měniče výkonu MPPT SHS Power Converter Vstupní napětí z FV panelu 6~50V Začátek dobíjení / Napětí pro ukončení Jmenovitý vstupní proud 6V/4V Účinnost měniče / Účinnost MPPT dobíjení >92%/>95% Spouštěcí výkon Napětí pro ochranu dobíjení baterie Maximální dobíjecí proud Specifikace zásuvky v autě Specifikace USB portu 15A 10.5V±5% DC 14.4V±5% 1min dobíjení/10min DC 20A DC 12V / 16A DC 5V / 1A Ochrana nízkého napětí pro výstup Napětí baterie <11.5VDC ±5% Jmenovitý výstupní výkon Výstupní AC Ztráta při úsporném režimu Pojistka zásuvky v autě 300W AC 220V/230V/240V (Modifikovaná sin vlna), musí být specifikována při potvrzení objednávky <0.15A (měnič vypnutý), <0.45A (měnič zapnutý) 20A Pojistka pro výstupní AC 3.15A Pojistka při propojení baterie Rozměry (d x š x v) 30A 30cm x 18cm x 6cm 3

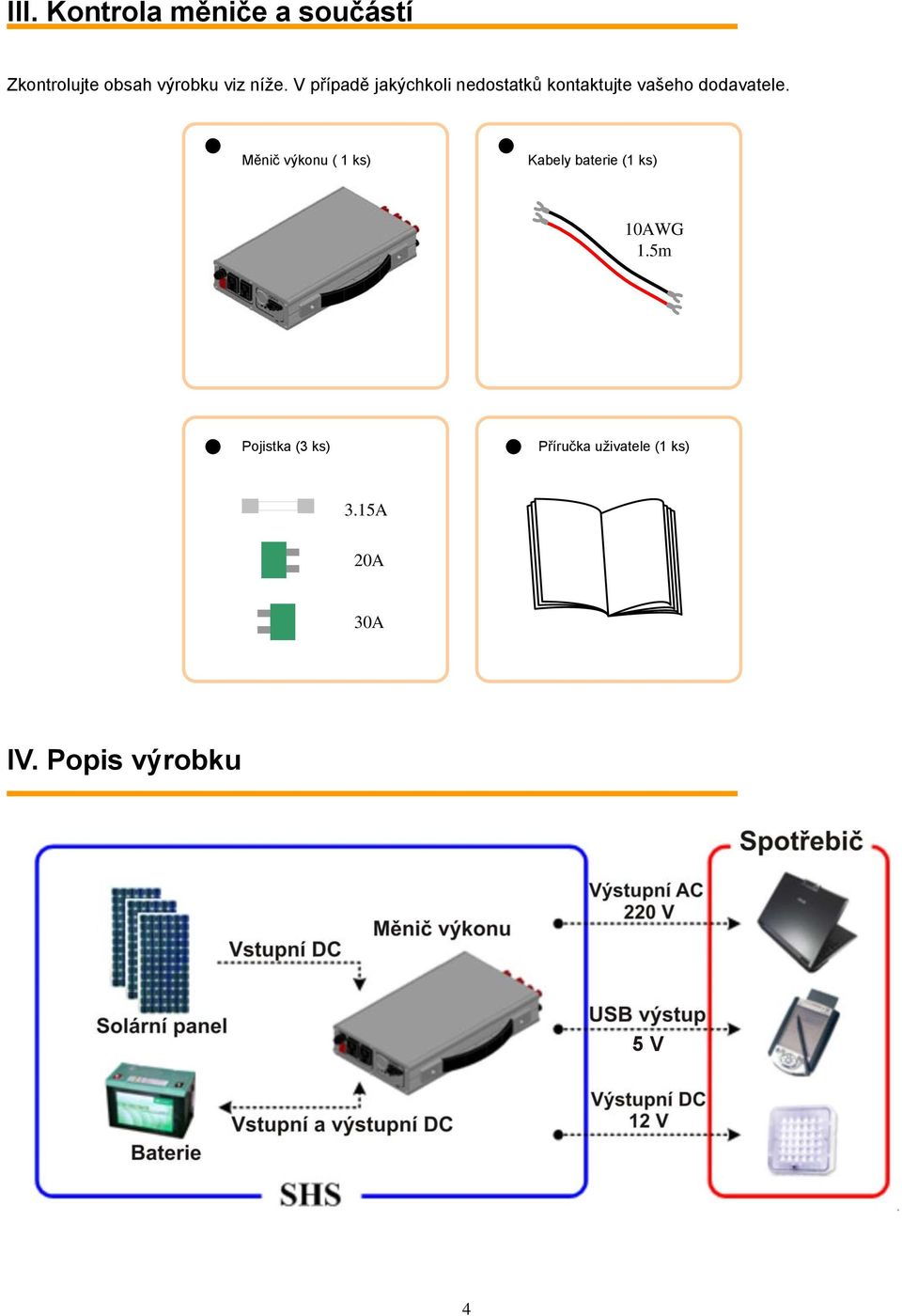

4 III. Kontrola měniče a součástí Zkontrolujte obsah výrobku viz níže. V případě jakýchkoli nedostatků kontaktujte vašeho dodavatele. Power Converter (1PCS) Měnič výkonu ( 1 ks) Battery Cord (1PCS) Kabely baterie (1 ks) 10AWG 1.5m Fuse Pojistka (3PCS) ks) Manual Příručka uživatele (1PCS) (1 ks) 3.15A 20A 30A IV. Popis výrobku 5 V 4

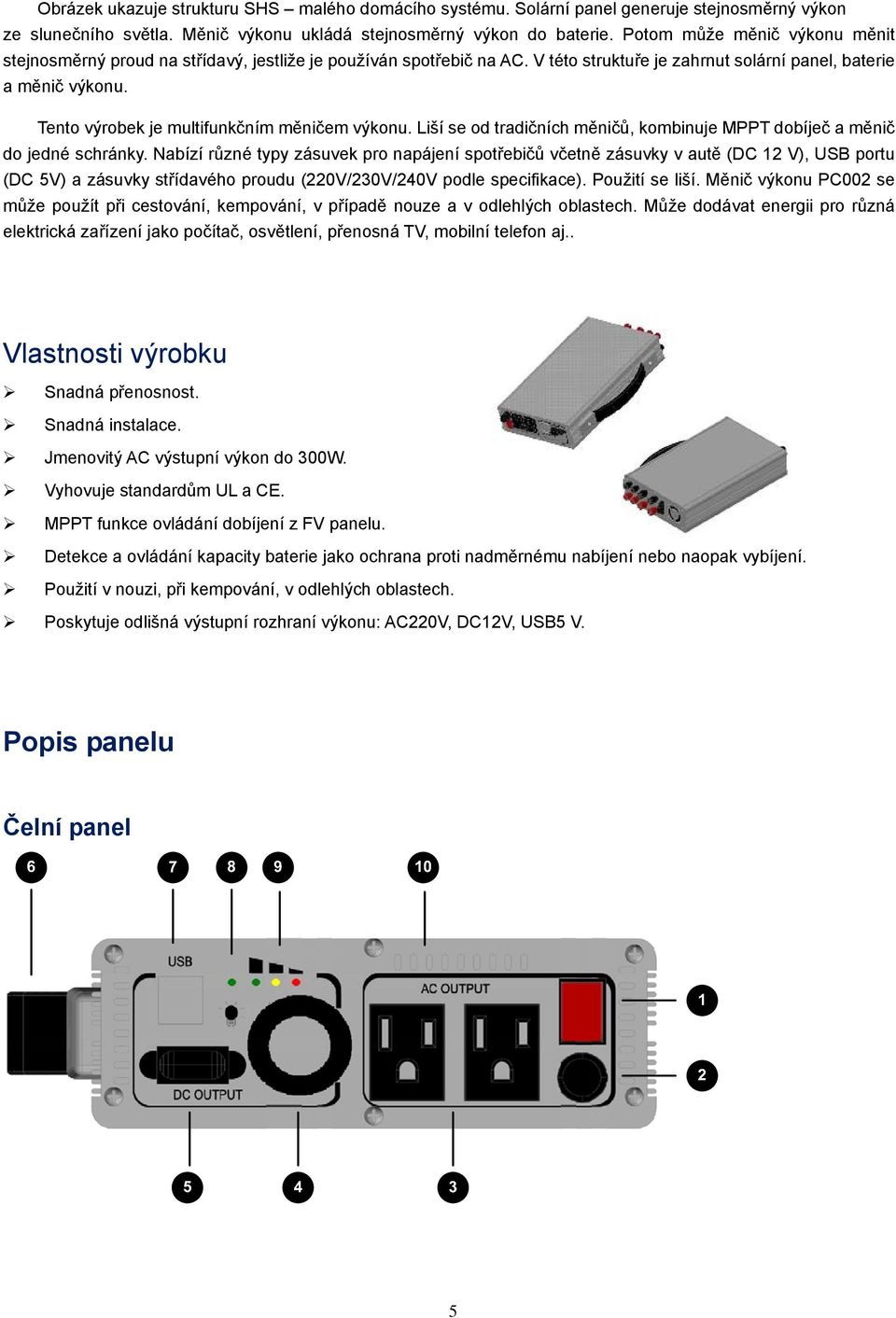

5 Obrázek ukazuje strukturu SHS malého domácího systému. Solární panel generuje stejnosměrný výkon ze slunečního světla. Měnič výkonu ukládá stejnosměrný výkon do baterie. Potom může měnič výkonu měnit stejnosměrný proud na střídavý, jestliže je používán spotřebič na AC. V této struktuře je zahrnut solární panel, baterie a měnič výkonu. Tento výrobek je multifunkčním měničem výkonu. Liší se od tradičních měničů, kombinuje MPPT dobíječ a měnič do jedné schránky. Nabízí různé typy zásuvek pro napájení spotřebičů včetně zásuvky v autě (DC 12 V), USB portu (DC 5V) a zásuvky střídavého proudu (220V/230V/240V podle specifikace). Použití se liší. Měnič výkonu PC002 se může použít při cestování, kempování, v případě nouze a v odlehlých oblastech. Může dodávat energii pro různá elektrická zařízení jako počítač, osvětlení, přenosná TV, mobilní telefon aj.. Vlastnosti výrobku Snadná přenosnost. Snadná instalace. Jmenovitý AC výstupní výkon do 300W. Vyhovuje standardům UL a CE. MPPT funkce ovládání dobíjení z FV panelu. Detekce a ovládání kapacity baterie jako ochrana proti nadměrnému nabíjení nebo naopak vybíjení. Použití v nouzi, při kempování, v odlehlých oblastech. Poskytuje odlišná výstupní rozhraní výkonu: AC220V, DC12V, USB5 V. Popis panelu Čelní panel 5

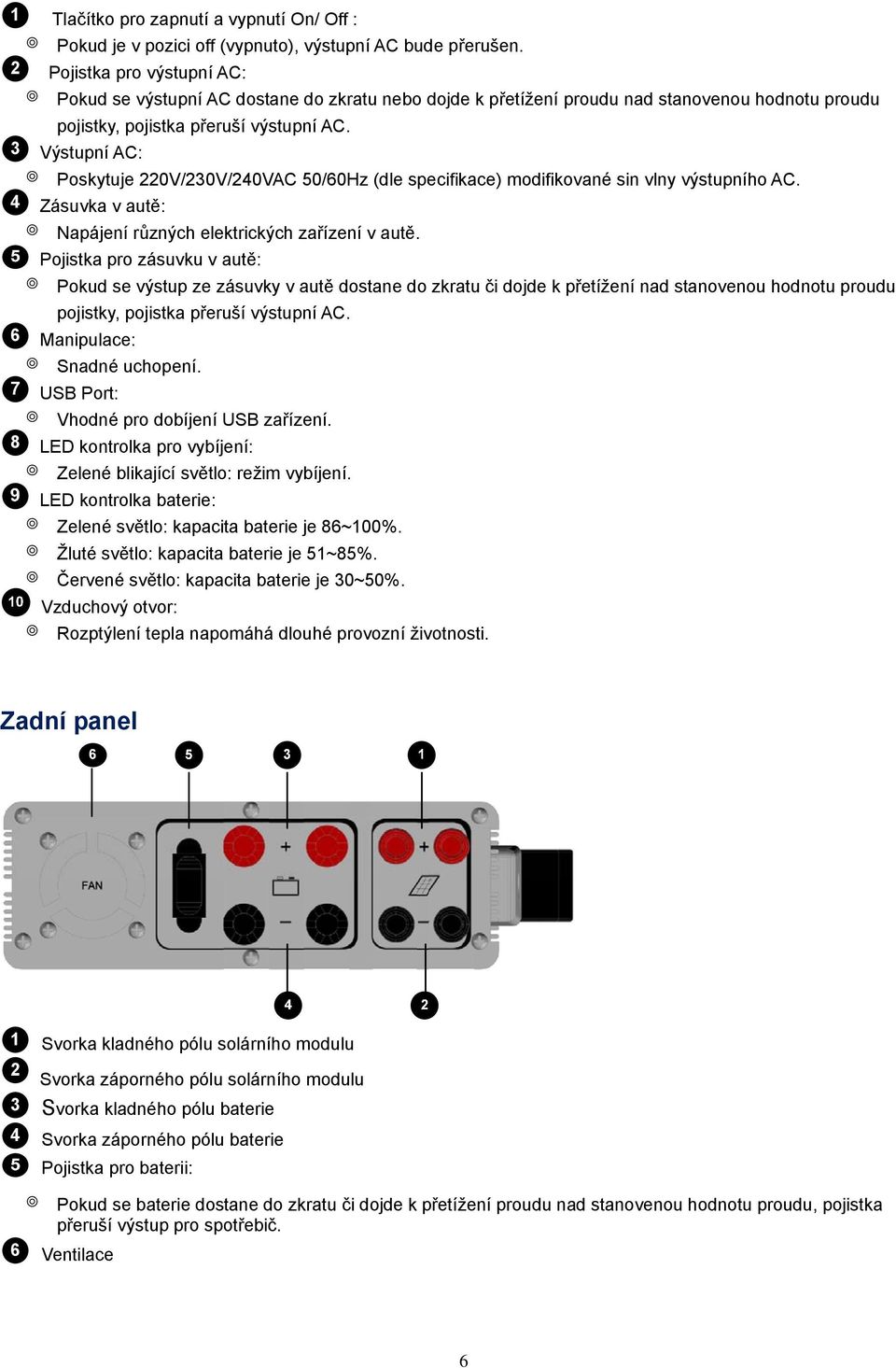

6 1 Tlačítko pro zapnutí a vypnutí On/ Off : Pokud je v pozici off (vypnuto), výstupní AC bude přerušen. 2 Pojistka pro výstupní AC: Pokud se výstupní AC dostane do zkratu nebo dojde k přetížení proudu nad stanovenou hodnotu proudu pojistky, pojistka přeruší výstupní AC. 3 Výstupní AC: Poskytuje 220V/230V/240VAC 50/60Hz (dle specifikace) modifikované sin vlny výstupního AC. 4 Zásuvka v autě: Napájení různých elektrických zařízení v autě. Pojistka pro zásuvku v autě: Pokud se výstup ze zásuvky v autě dostane do zkratu či dojde k přetížení nad stanovenou hodnotu proudu pojistky, pojistka přeruší výstupní AC. 6 Manipulace: Snadné uchopení. USB Port: Vhodné pro dobíjení USB zařízení. 8 LED kontrolka pro vybíjení: Zelené blikající světlo: režim vybíjení. LED kontrolka baterie: Zelené světlo: kapacita baterie je 86~100%. Žluté světlo: kapacita baterie je 51~85%. Červené světlo: kapacita baterie je 30~50%. Vzduchový otvor: Rozptýlení tepla napomáhá dlouhé provozní životnosti. Zadní panel 1 Svorka kladného pólu solárního modulu 2 Svorka záporného pólu solárního modulu 3 Svorka kladného pólu baterie 4 Svorka záporného pólu baterie Pojistka pro baterii: Pokud se baterie dostane do zkratu či dojde k přetížení proudu nad stanovenou hodnotu proudu, pojistka přeruší výstup pro spotřebič. 6 Ventilace 6

7 Blokové schéma systému V. Instalace a propojení 1. Pro připojení baterie se používá krátký válcovaný drát. Obvykle není delší než 1.5 m. Při propojování si všímejte kladného a záporného pólu a tloušťky drátu. Navrhovaná tabulka kabelů Jmenovitý proud zařízení Typ kabelu (AWG) 13~16A 14 16~25A 12 25~32A 10 32~40A 8 2. Přístroj je třeba instalovat v chladné, suché a dobře ventilované místnosti a z dosahu hořlavin. Vestavěný větrák zajišťuje chlazení vzduchem. Pro volné proudění vzduchu musí být zachován volný prostor před a za přístrojem. 3. Před samotným připojením a spuštěním se ujistěte, že propojení drátů je správné. 4. Navrhované schéma propojení. Solární panel Solar Panel Based on the actual length of wiring Na základě and choose aktuální suitable délky cross-sect drátů a výběru ion of vhodného t he leads průřezu vedení + - Solar I/P my eco AC O/P DC O/P As Co short možná asnejkratší possible Spotřebič Load AC 220V USB Baterie Battery + - DC I/P DC O/P Auto Car Should Má být kratší less than než 1,5 1.5m m 7

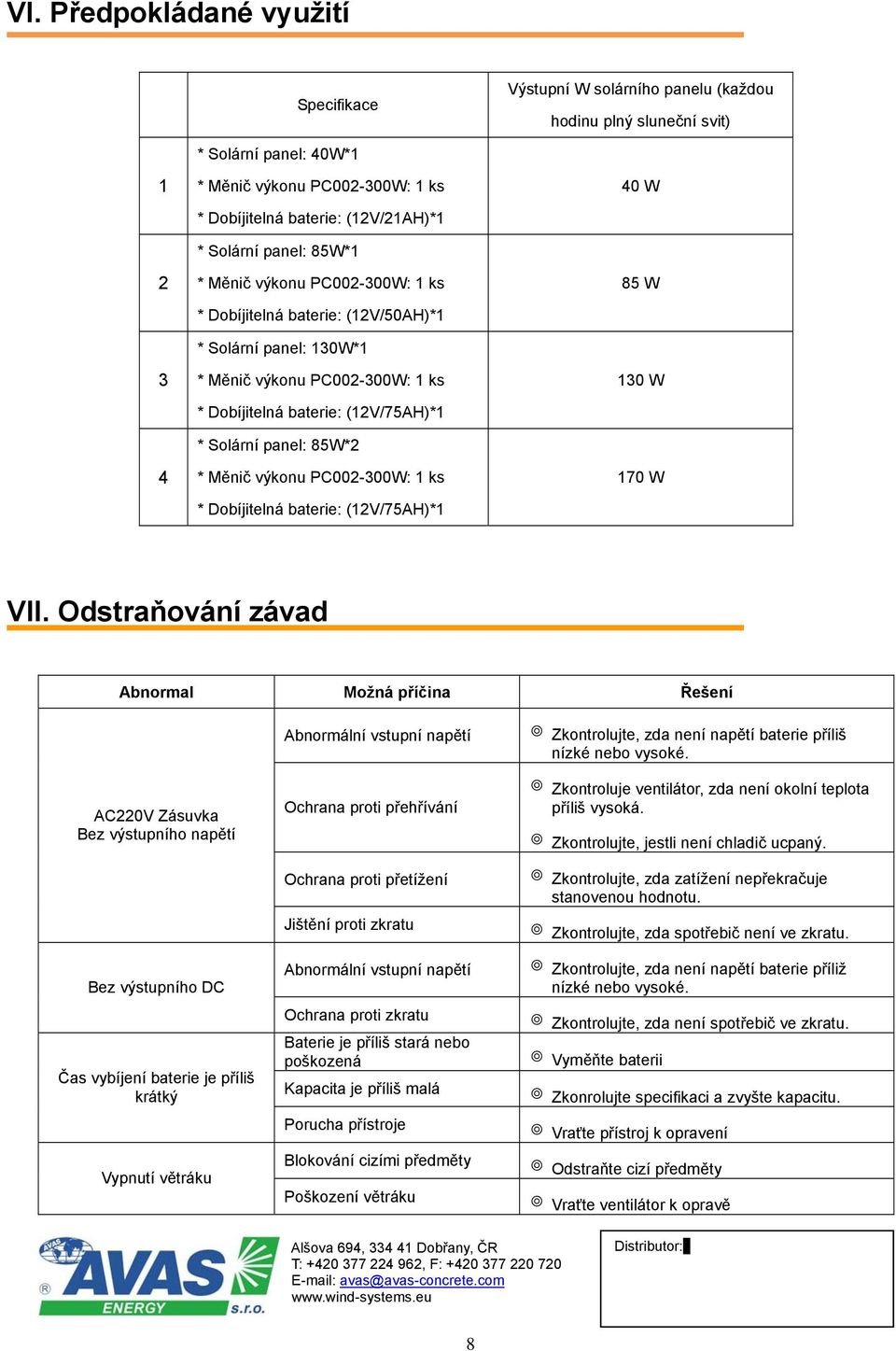

8 VI. Předpokládané využití Specifikace Výstupní W solárního panelu (každou hodinu plný sluneční svit) * Solární panel: 40W*1 * Měnič výkonu PC W: 1 ks * Dobíjitelná baterie: (12V/21AH)*1 * Solární panel: 85W*1 * Měnič výkonu PC W: 1 ks * Dobíjitelná baterie: (12V/50AH)*1 * Solární panel: 130W*1 * Měnič výkonu PC W: 1 ks * Dobíjitelná baterie: (12V/75AH)*1 * Solární panel: 85W*2 * Měnič výkonu PC W: 1 ks * Dobíjitelná baterie: (12V/75AH)*1 40 W 85 W 130 W 170 W VII. Odstraňování závad Abnormal Možná příčina Řešení AC220V Zásuvka Bez výstupního napětí Bez výstupního DC Čas vybíjení baterie je příliš krátký Vypnutí větráku Abnormální vstupní napětí Ochrana proti přehřívání Ochrana proti přetížení Jištění proti zkratu Abnormální vstupní napětí Ochrana proti zkratu Baterie je příliš stará nebo poškozená Kapacita je příliš malá Porucha přístroje Blokování cizími předměty Poškození větráku Zkontrolujte, zda není napětí baterie příliš nízké nebo vysoké. Zkontroluje ventilátor, zda není okolní teplota příliš vysoká. Zkontrolujte, jestli není chladič ucpaný. Zkontrolujte, zda zatížení nepřekračuje stanovenou hodnotu. Zkontrolujte, zda spotřebič není ve zkratu. Zkontrolujte, zda není napětí baterie příliž nízké nebo vysoké. Zkontrolujte, zda není spotřebič ve zkratu. Vyměňte baterii Zkonrolujte specifikaci a zvyšte kapacitu. Vraťte přístroj k opravení Odstraňte cizí předměty Vraťte ventilátor k opravě Alšova 694, Dobřany, ČR T: , F: avas@avas-concrete.com Distributor: 8
