HB-PAN 60W / HB-PAN 60B

Transkript

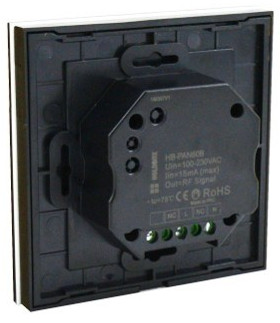

1 HB-PAN 60W / HB-PAN 60B 1. Použití: Čtyřokruhový bezdrátový dotykový ovladač s montáží na stěnu umožňuje ovládat současně vícebarevné RGB LED diody a bílou LED barvu s možností změny barvy světla a intenzity. 2. Základní funkce: Řízení 1-4 okruhy Možnost uložení oblíbeného nastavení na jakémkoliv z okruhů 1-4 Čelní dotykový panel je vyroben ze skla bílé či černé barvy Noční podsvícení čeního panelu Instalace ovladače do montážní krabičky o pr. 60mm Napájecí napětí VAC Dosah signálu cca 30m 3. Popis chodu zařízení: ON/OFF zapnuto/vypnuto Regulace intenzity světla 0,1 1 00% nebo změna barvy RGB LED diod Regulace intenzity světla 0,1 1 00% bílé LED diody Zachování nastavení při ztrátě napětí Bezdrátové spojení s přijímačem Každý okruh ovladače může mít neomezené množství přijímačů Každý přijímač může být řízen až 8 různýma ovladačema K přijímači musí být zvolen LED napaječ tak, aby byl jeho výkon o 20% vyšší než je celkový příkon použitých LED diod 4. Návod k obsluze: Ovladač je určen k řízení následujících přijímačů: HB-REC 1 0U, HB-REC 20U, HB-REC 30I, HB-REC 40I ovládajících LED diody Spárování ovladače s přijímačem - Zapojte ovladač s přijímačem dle schématu - Krátce stiskněte tlačítko Learning Key na přijímači, následně stiskněte jeden z pólů 1-4 na ovladači, dojde k připojení přijímače k příslušnému okruhu 1-4. Poté stiskněte kruh s barevnou stupnicí na přijímači pro změnu barvy světla. Při zdárném připojení zablikají LED diody připojené na přijímači - Pro resetování nastaveného ovladače stiskněte na dobu 5s Learning Key. Vše se vrátí do výrobního nastavení. Zdárný reset potvrdí probliknutí LED diod

2 Obsluha přijímače - Krátké stisknutí zapnutí či vypnutí LED diod (všechny okruhy). Dlouhé stisknutí změna intenzity světla RGB LED diod. - Krátké stisknutí jednoho z okruhů zapnutí či vypnutí LED diod v daném okruhu. - Na kruhu s barevnou stupnicí máte možnost vybrat barvu RGB LED diod. - Stisknutím pole R, G či B můžeme plynně přidávat či ubírat červenou, zelenou i modrou barvu. Držení pole R, G či B umožňuje přidávat či ubírat na svitu zvolené barvy (červená, zelená, modrá). Držení pole umožňuje kdykoliv přidávat či ubírat na svitu zvolené barvy. - Krátké stisknutí pole zapíná či zastavuje funkci automatické změny barvy RGB. Delší držení téhož pole umožňuje změnu režimu míchání barev (1 0 režimů ve výběru). Kdykoliv můžete uložit oblíbený režim a to držením pole S po dobu 3s. Při zdárném uložení zablikají LED diody připojené na přijímači. - Pokud chcete uložit oblíbenou barvu v daném okruhu je nutné následující: Stiskněte zvolený okruh 1-4, následně stiskněte pro automatické spuštění změny barev. Jakmile naleznete zvolenou barvu, držte tlačítko S po dobu 3s. Při zdárném uložení zablikají LED diody připojené na přijímači. - Stisknutím pole W je možné kdykoliv zapnout či vypnout dodatkovou bílou barvu. Dlouhé držení stejného pole umožní změnu intenzity bílého světla.. 5. Obrázek ovladače i přijímače: Ovladač přední pohled Ovladač zadní pohled

3 Přijímač Svorkovnice MASTER/SLAVE Upozornění: Synchronizace většího množství přijímačů v jednom okruhu. Pokud chcete aby více přijímačů pracovalo synchronně v jednom okruhu, je třeba vybrat jeden, který bude ostatním nadřazený (MASTER). Každý přijímač má ze strany napájení ve svorkovnici jeden pár svorek označených jako MASTER/SLAVE. Otevřené svorky přijímač pracuje jako SLAVE (podřízený) Zavřené svorky přijímač pracuje jako MASTER (nadřazený) Výběr MASTER/SLAVE musí být proveden ručním nastavením. Po krátké době provede MASTER synchronizaci všech SLAVE přijímačů, pro které jsou nastaveny stejné parametry. V jednom okruhu může být pouze jeden MASTER. 6. Montáž a schéma zapojení s napěťovým napaječem Ovladač napětí VAC Přijímač s napájecím zdrojem napěťovým/proudovým pracovní napětí přijímače VDC. Je nutné vždy použít vhodný napájecí zdroj. Připojení přijímače k napětí VAC má za následek trvalé poškození zařízení. Schéma zapojení napěťového napaječe k více přijímačům.

4 NAPAJEČ LED 1 2V DC / 24V DC Schéma zapojení napěťového napaječe s jedním přijímačem. NAPAJEČ LED 1 2V DC / 24V DC

5 7. Bezpečnost a varování Montáž a servis může obstarat pouze kvalifikovaná osoba. Krytí IP20, výrobek je určen pouze pro interiér. Je nutné zajistit dostatečné odvětrávání, v opačném případě by mohlo dojít k přehřátí. Nezapojujte jakékoliv kabely po zapnutí přístroje. Vždy zkontrolujte správnost zapojení k napaječi, vyhnete se tak možnému zkratu. Ujistěte se, že jsou kabely řádně zapojeny ve svorkách. V případě jakéhokoliv problému kontaktujte svého prodejce. 8. Záruční podmínky Zaručujeme 3letou záruku na zakoupený výrobek od data zakoupení, avšak ne delší než 5 let od data výroby uvedeného na výrobku. Záruka se nevztahuje na škody způsobené: - užíváním v rozporu s návodem - zapojením v rozporu s návodem - prováděním neautorizovaných oprav či modifikací - v případě, že je zařízení připojeno na okruh bez přepěťové ochrany - stykem s vodou, přehřátím či používáním výrobku v blízkosti chemických výparů - informace nezmíněné v této příručce naleznete na našich stránkách (VOP záruční podmínky) 9. Upozornění Je zakázáno kopírovat či upravovat popisy uvedené na webových stránkách bez vědomí a písemného souhlasu společnosti.
