Konvektorová měděná tělesa REVEL

Transkript

1 22 Konvektorová měděná tělesa REVE veškeré typy těles, s označením VPATR8 kde z jediné regulace lze adresně ovládat až 8 místností. imitní je zde však celkový počet připojených modulů po 400mm, a to 50 modulů pro axiální provedení a 20 modulů pro tangenciální provedení. Regulace pracuje jako automatická s plynulým řízením otáček ventilátorů v závislosti na teplotě místnosti, a to v topném či chladícím režimu. Rovněž je zde osazeno teplotní čidlo blokující chod ventilátorů při nízké teplotě otopné vody a potenciometr nastavení maximálních otáček. V nabídce firmy zůstává přepínatelná malá regulace pro 7 modulů v axiálním vyhotovení nebo pro dva tangenciální ventilátory. Celkový přehled sortimentu: Firma REVE svůj instalační systém REVEPEX doplňuje nabídkou měděných těles, která rovněž splňují požadavek padesátileté životnosti. Hlavní součástí těles je měděný výměník s hliníkovými nalisovanými lamelami, který může být dodán i samostatně. Komaxitované kryty jsou standardně dodávány v barvě bílé, ale mohou být dodány v odstínech RA s 10% příplatkem. Poškozenou část krytu lze vyměnit kdykoli, a i při vlastní stavbě se kryty osazují po dokončení veškerých stavebních prací včetně vymalování. Tělesa stěnová i volně stojící jsou nově vybavena podélnou mřížkou a kompletace krytů je zjednodušena bajonetovými spojkami. Stěnová tělesa jsou lehká a lze je osazovat bez speciálních prvků přímo na sádrokartonové konstrukce pouze na hmoždinky, a to obousměrně. Konvektorová tělesa o velmi malém objemu vody dokonale kopírují zásahy regulačních elementů a jejich výkon lze zvyšovat přídavnými ventilátory. Vodotěsná podlahová tělesa na bezpečném napětí 12V/DC s odvodem kondenzátu lze použít kromě otopných soustav i v chladicích klimatizačních systémech. Hloubkou osazení 10 cm korespondují tato tělesa s konstrukční výškou podlahového vytápění. Pochůzné mřížky pro podlahová tělesa lze volit lakované bukové nebo hliníkové bez vlivu na cenu, hliníkové komaxitované v odstínech RA jsou ovšem s příplatkem 150,Kč/modul. Ventilátorová podlahová tělesa se umisťují v obytných místnostech ventilátory směrem k oknu. V bazénech a prostorech, kde chceme omezit kondenzaci páry na skle, dáváme ventilátory naopak blíže do místnosti a okna jsou pak ofukována. Pokud je třeba na stavbě topenářsky připojit těleso z druhé strany, je možné výměník z vany vyjmout a otočit. Konvektory jsou určeny pro teplovodní systémy a pro soustavy parní (NT). Podlahová, stěnová i volně stojící tělesa s ventilátory musí být doplněna regulací s transformátorem. Světovou novinkou firmy REVE je univerzální digitální automatická regulace pro R (stěnové těleso) RA (stěnové těleso s axiálními ventilátory 12V DC) (výkon tělesa až dvojnásobný) VR (výměník bez opláštění) VRA (výměník bez opláštění s axiálními ventilátory 12V DC) RV (volně stojící těleso) RVK (volně stojící těleso s úpravou pro uložení krycí nosné desky) (cena jako u RV ) RVD (volně stojící těleso celodřevěné) (dřevo a cena dohodou) RVDK (jako RVD s úpravou pro uložení krycí nosné desky) RVA (volně stojící těleso s axiálními ventilátory 12V DC) (výkon tělesa až dvojnásobný) RVKA (jako RVK ale s axiálními ventilátory 12V DC) RVDA (jako RVD ale s axiálními ventilátory 12V DC) RVDKA (jako RVDK ale s axiálními ventilátory 12V DC) PVT (plech s tangenciálními ventilátory 12V DC jako doplněk pro R40 a vyšší) (výkon tělesa až trojnásobný) VP (podlahové těleso s mřížkou hliník nebo buk bez ventilátoru) VPV (jako VP ale ve vodotěsném provedení, se speciálním antikorem a odvodem kondensátu) VPA (podlahové těleso s mřížkou hliník nebo buk a s axiálními ventilátory 12V DC) VPAV (jako VPA ale ve vodotěsném provedení, se speciálním antikorem a odvodem kondensátu) VPT (podlahové těleso s mřížkou hliník nebo buk a s tangenciálními ventilátory 12V DC) VPTV (jako VPT ale ve vodotěsném provedení, se speciálním antikorem a odvodem kondensátu) VPATR (automatická regulace s trafem a digitálním termostatem TER2 ) VPATR8 (automatická regulace pro více termostatů s trafem) TER2 (digitální termostat k regulaci VPATR8 ) (jeden v ceně) VPATZ (malá přepínatelná regulace do zásuvky s mechanickým termostatem)

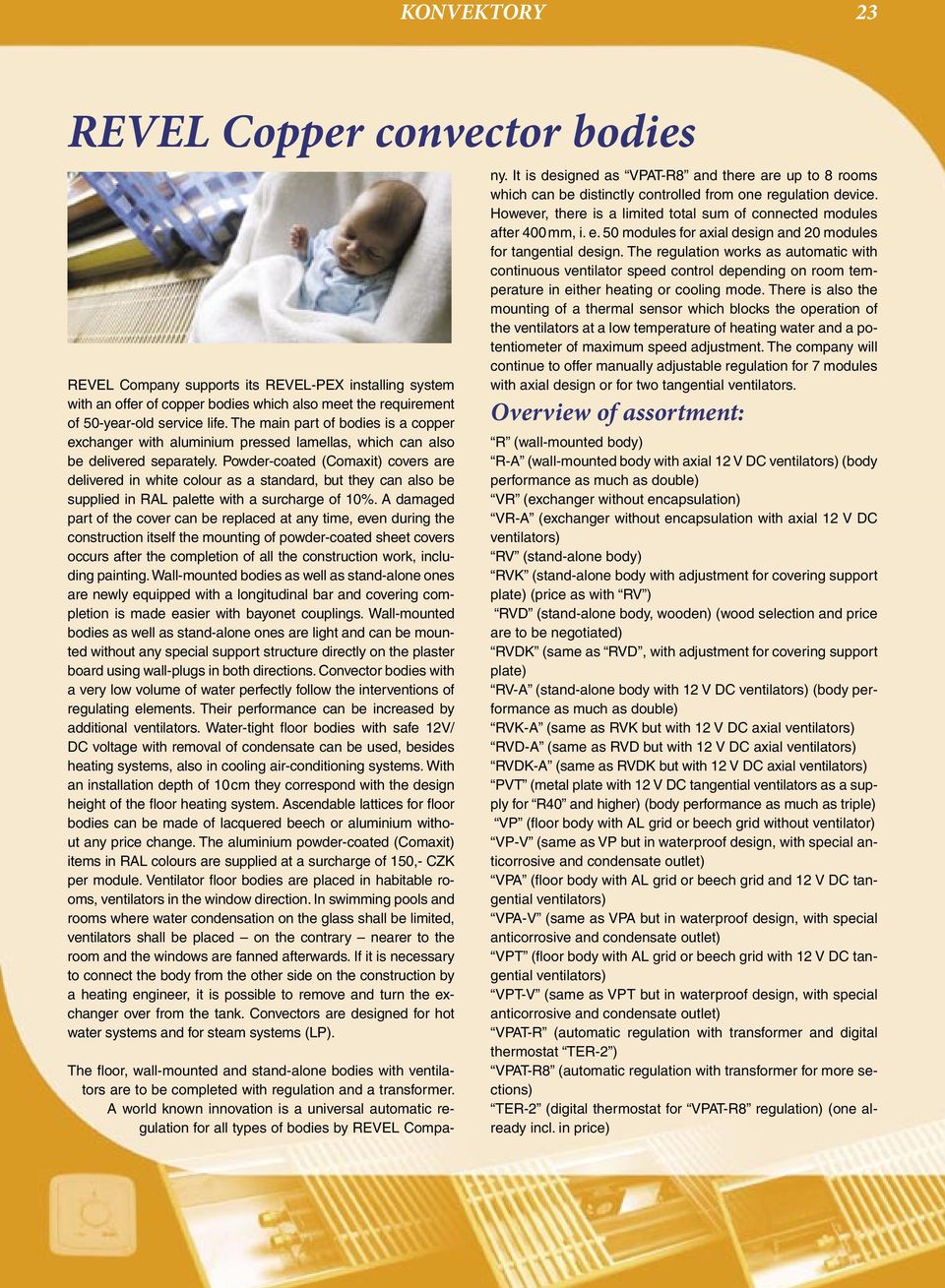

2 KONVEKTORY 23 REVE Copper convector bodies REVE Company supports its REVEPEX installing system with an offer of copper bodies which also meet the requirement of 50yearold service life. The main part of bodies is a copper exchanger with aluminium pressed lamellas, which can also be delivered separately. Powdercoated (Comaxit) covers are delivered in white colour as a standard, but they can also be supplied in RA palette with a surcharge of 10%. A damaged part of the cover can be replaced at any time, even during the construction itself the mounting of powdercoated sheet covers occurs after the completion of all the construction work, including painting. Wallmounted bodies as well as standalone ones are newly equipped with a longitudinal bar and covering completion is made easier with bayonet couplings. Wallmounted bodies as well as standalone ones are light and can be mounted without any special support structure directly on the plaster board using wallplugs in both directions. Convector bodies with a very low volume of water perfectly follow the interventions of regulating elements. Their performance can be increased by additional ventilators. Watertight floor bodies with safe 12V/ DC voltage with removal of condensate can be used, besides heating systems, also in cooling airconditioning systems. With an installation depth of 10 cm they correspond with the design height of the floor heating system. Ascendable lattices for floor bodies can be made of lacquered beech or aluminium without any price change. The aluminium powdercoated (Comaxit) items in RA colours are supplied at a surcharge of 150, CZK per module. Ventilator floor bodies are placed in habitable rooms, ventilators in the window direction. In swimming pools and rooms where water condensation on the glass shall be limited, ventilators shall be placed on the contrary nearer to the room and the windows are fanned afterwards. If it is necessary to connect the body from the other side on the construction by a heating engineer, it is possible to remove and turn the exchanger over from the tank. Convectors are designed for hot water systems and for steam systems (P). The floor, wallmounted and standalone bodies with ventilators are to be completed with regulation and a transformer. A world known innovation is a universal automatic regulation for all types of bodies by REVE Company. It is designed as VPATR8 and there are up to 8 rooms which can be distinctly controlled from one regulation device. However, there is a limited total sum of connected modules after 400 mm, i. e. 50 modules for axial design and 20 modules for tangential design. The regulation works as automatic with continuous ventilator speed control depending on room temperature in either heating or cooling mode. There is also the mounting of a thermal sensor which blocks the operation of the ventilators at a low temperature of heating water and a potentiometer of maximum speed adjustment. The company will continue to offer manually adjustable regulation for 7 modules with axial design or for two tangential ventilators. Overview of assortment: R (wallmounted body) RA (wallmounted body with axial 12 V DC ventilators) (body performance as much as double) VR (exchanger without encapsulation) VRA (exchanger without encapsulation with axial 12 V DC ventilators) RV (standalone body) RVK (standalone body with adjustment for covering support plate) (price as with RV ) RVD (standalone body, wooden) (wood selection and price are to be negotiated) RVDK (same as RVD, with adjustment for covering support plate) RVA (standalone body with 12 V DC ventilators) (body performance as much as double) RVKA (same as RVK but with 12 V DC axial ventilators) RVDA (same as RVD but with 12 V DC axial ventilators) RVDKA (same as RVDK but with 12 V DC axial ventilators) PVT (metal plate with 12 V DC tangential ventilators as a supply for R40 and higher) (body performance as much as triple) VP (floor body with A grid or beech grid without ventilator) VPV (same as VP but in waterproof design, with special anticorrosive and condensate outlet) VPA (floor body with A grid or beech grid and 12 V DC tangential ventilators) VPAV (same as VPA but in waterproof design, with special anticorrosive and condensate outlet) VPT (floor body with A grid or beech grid with 12 V DC tangential ventilators) VPTV (same as VPT but in waterproof design, with special anticorrosive and condensate outlet) VPATR (automatic regulation with transformer and digital thermostat TER2 ) VPATR8 (automatic regulation with transformer for more sections) TER2 (digital thermostat for VPATR8 regulation) (one already incl. in price)

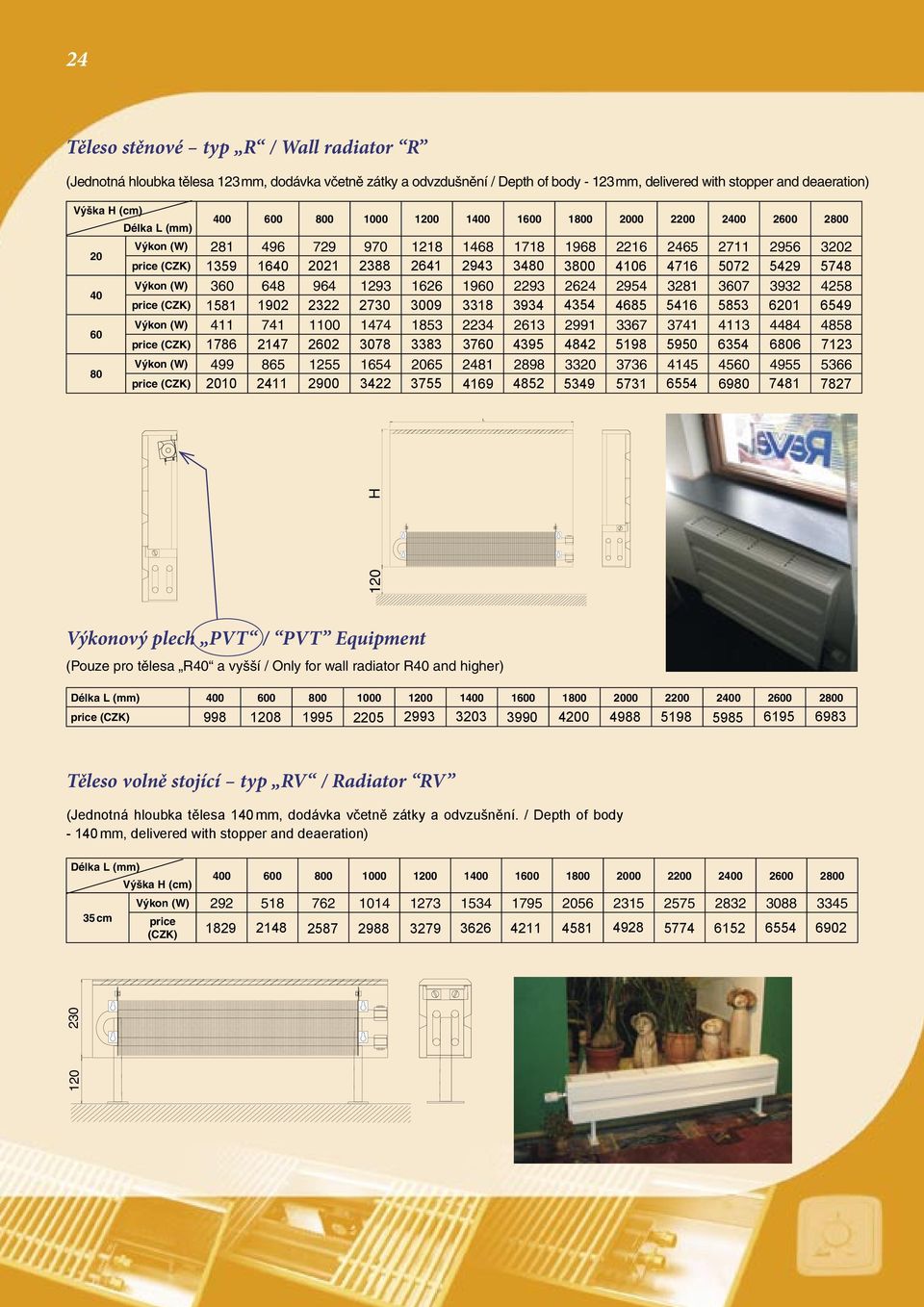

3 24 Těleso stěnové typ R / Wall radiator R (Jednotná hloubka tělesa 123 mm, dodávka včetně zátky a odvzdušnění / Depth of body 123 mm, delivered with stopper and deaeration) Výška H (cm) Výkon (W) price (CZK) Výkon (W) price (CZK) Výkon (W) price (CZK) Výkon (W) price (CZK) H Výkonový plech PVT / PVT Equipment (Pouze pro tělesa R40 a vyšší / Only for wall radiator R40 and higher) price (CZK) Těleso volně stojící typ RV / Radiator RV (Jednotná hloubka tělesa 140 mm, dodávka včetně zátky a odvzušnění. / Depth of body 140 mm, delivered with stopper and deaeration) 35 cm Výška H (cm) Výkon (W) price (CZK)

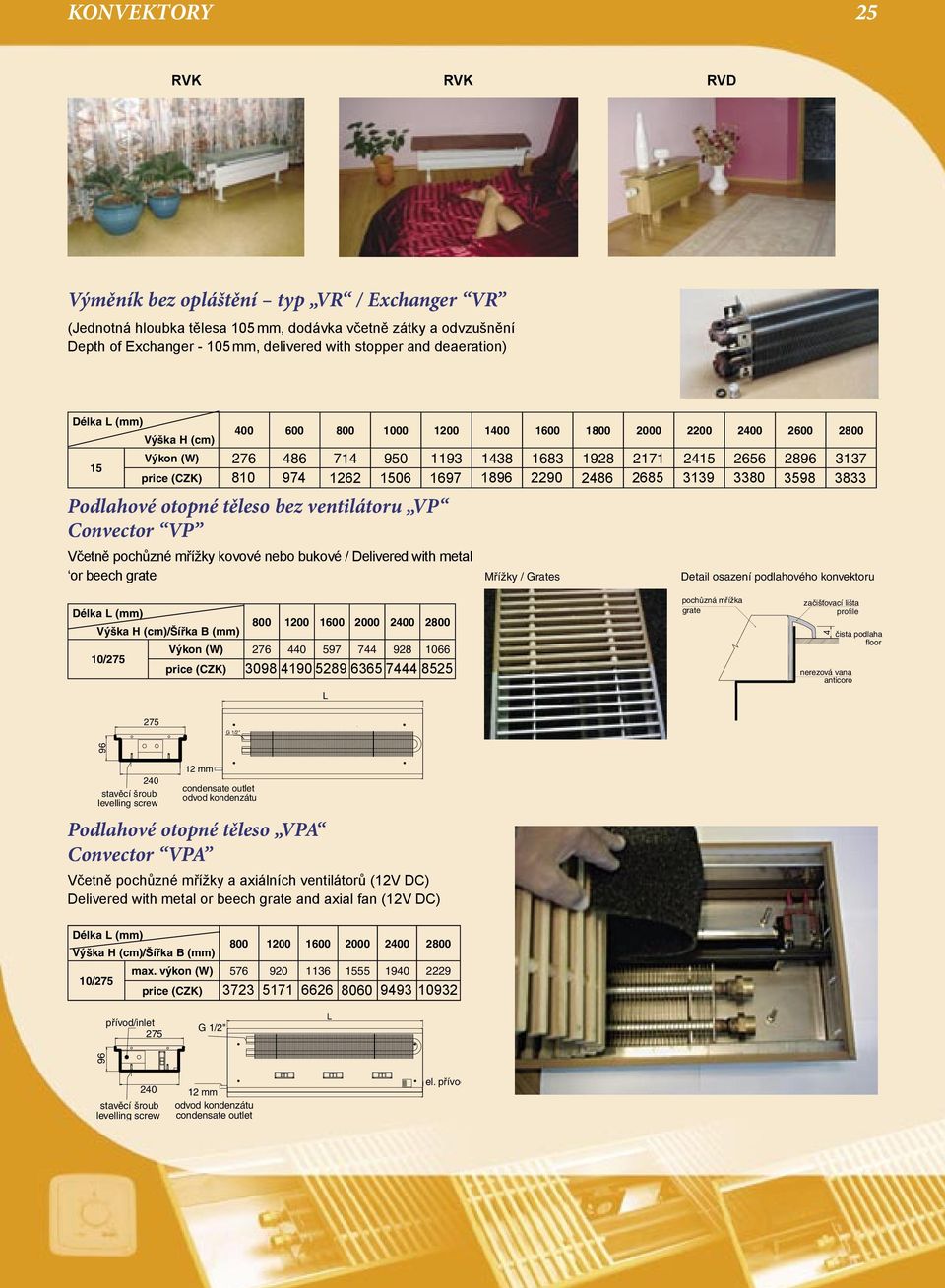

4 KONVEKTORY 25 RVK RVK RVD Výměník bez opláštění typ VR / Exchanger VR (Jednotná hloubka tělesa 105 mm, dodávka včetně zátky a odvzušnění Depth of Exchanger 105 mm, delivered with stopper and deaeration) 15 Výška H (cm) Výkon (W) price (CZK) Podlahové otopné těleso bez ventilátoru VP Convector VP Včetně pochůzné mřížky kovové nebo bukové / Delivered with metal or beech grate Mřížky / Grates Detail osazení podlahového konvektoru Výška H (cm)/šířka B (mm) 10/ Výkon (W) price (CZK) pochůzná mřížka grate začišťovací lišta profile čistá podlaha floor nerezová vana anticoro 275 G 1/2" stavěcí šroub levelling screw 12 mm condensate outlet odvod kondenzátu Podlahové otopné těleso VPA Convector VPA Včetně pochůzné mřížky a axiálních ventilátorů (12V DC) Delivered with metal or beech grate and axial fan (12V DC) Výška H (cm)/šířka B (mm) max. výkon (W) /275 price (CZK) přívod/inlet 275 G 1/2" stavěcí šroub levelling screw 12 mm odvod kondenzátu condensate outlet el. přívod

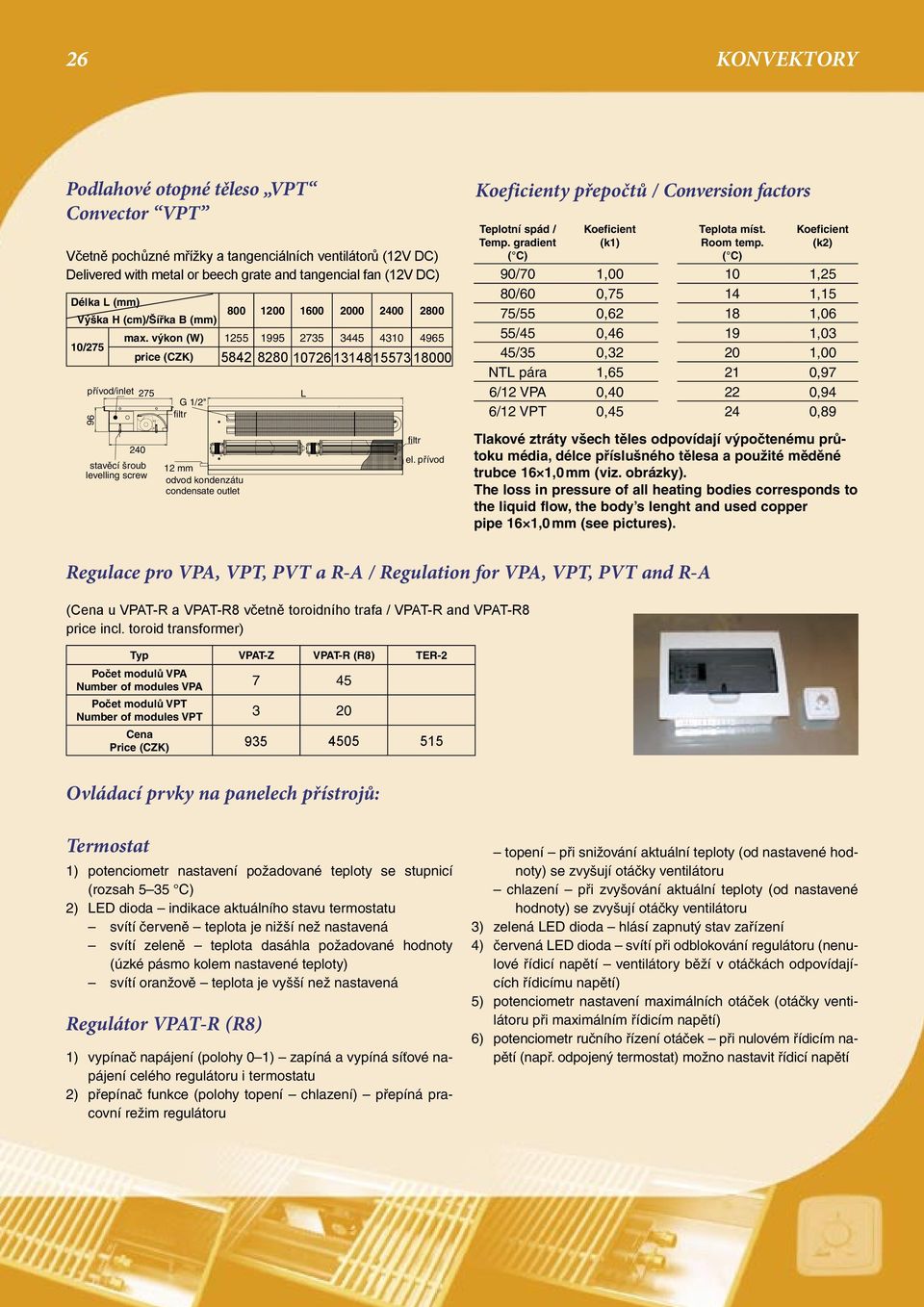

5 26 KONVEKTORY Podlahové otopné těleso VPT Convector VPT Včetně pochůzné mřížky a tangenciálních ventilátorů (12V DC) Delivered with metal or beech grate and tangencial fan (12V DC) Výška H (cm)/šířka B (mm) 10/275 přívod/inlet max. výkon (W) price (CZK) 240 stavěcí šroub levelling screw G 1/2" filtr 12 mm odvod kondenzátu condensate outlet filtr el. přívod Koeficienty přepočtů / Conversion factors Teplotní spád / Temp. gradient ( C) Koeficient (k1) 90/70 1,00 80/60 0,75 75/55 0,62 55/45 0,46 45/35 0,32 NT pára 1,65 6/12 VPA 0,40 6/12 VPT 0,45 Teplota míst. Room temp. ( C) Koeficient (k2) 10 1, , , , , , , ,89 Tlakové ztráty všech těles odpovídají výpočtenému průtoku média, délce příslušného tělesa a použité měděné trubce 16 1,0 mm (viz. obrázky). The loss in pressure of all heating bodies corresponds to the liquid flow, the body s lenght and used copper pipe 16 1,0 mm (see pictures). Regulace pro VPA, VPT, PVT a RA / Regulation for VPA, VPT, PVT and RA (Cena u VPATR a VPATR8 včetně toroidního trafa / VPATR and VPATR8 price incl. toroid transformer) Typ VPATZ VPATR (R8) TER2 Počet modulů VPA Number of modules VPA 7 45 Počet modulů VPT Number of modules VPT 3 20 Cena Price (CZK) Ovládací prvky na panelech přístrojů: Termostat 1) potenciometr nastavení požadované teploty se stupnicí (rozsah 5 35 C) 2) ED dioda indikace aktuálního stavu termostatu svítí červeně teplota je nižší než nastavená svítí zeleně teplota dasáhla požadované hodnoty (úzké pásmo kolem nastavené teploty) svítí oranžově teplota je vyšší než nastavená Regulátor VPATR (R8) 1) vypínač napájení (polohy 0 1) zapíná a vypíná síťové napájení celého regulátoru i termostatu 2) přepínač funkce (polohy topení chlazení) přepíná pracovní režim regulátoru topení při snižování aktuální teploty (od nastavené hodnoty) se zvyšují otáčky ventilátoru chlazení při zvyšování aktuální teploty (od nastavené hodnoty) se zvyšují otáčky ventilátoru 3) zelená ED dioda hlásí zapnutý stav zařízení 4) červená ED dioda svítí při odblokování regulátoru (nenulové řídicí napětí ventilátory běží v otáčkách odpovídajících řídicímu napětí) 5) potenciometr nastavení maximálních otáček (otáčky ventilátoru při maximálním řídicím napětí) 6) potenciometr ručního řízení otáček při nulovém řídicím napětí (např. odpojený termostat) možno nastavit řídicí napětí

6 v KONVEKTORY 27 Control elements on panel boards of devices: Thermostat 1. Potentiometer of the required temperature setting with a scale (range from 5 up to 35 C) 2. ED diode indication of current thermostat state red light temperature below the set level green light temperature has reached required level (small zone around the set temperature) orange light temperature above the set level Regulator VPATR (R8) 1) power supply switch (position 0 1) switches on and off mains power supply of the whole regulator and thermostat 2) function switch (positions heating cooling) switches operating modes of the regulator heating when lowering the current temperature (from the set level) the fan revolutions are increased cooling when increasing the current temperature (from the set level) the fan revolutions are increased 3) green ED diode indicates switching on of the device 4) red ED diode lights when the regulator is enabled (a non zero control voltage fans work at revolutions corresponding to the control voltage) 5) potentiometer of the maximum revolutions setting (the fan revolutions at maximum control voltage) 6) potentiometer of the manual revolutions control at a zero control voltage (e.g. the switchedoff thermostat) it is possible to set the control voltage. Schema zapojení pro VPATR, VPATR8 (2xCY=0,5) max. počet modulů VPA : 45 max. počet modulů VPT: V/50Hz PE N (3xCY 1,5) (2xCY 1,5) Čidlo nízké teploty topné vody (VP A...) (VPA...) okruh 1 PE 12V/DC/10A B A T G / / (VP A...) (VPA...) okruh 2 otáčky ED min. top. chlad. N ruč. B A T PE G G K K V/DC/10A aa max. max. 280/77 G P U C D Tl. TRA2 primár 16A 3,14A DC12V S1 S2 S3 S4 P1 P2 N 1 primár sekundár Trafo (sítový kabel UTP 4x2/0,5) (VPA...) B A G PROPORCIONÁNÍ TERMOSTAT TER2 (VPA...) okruh 1 okruh 8 U P G K K B A G okruh 2 TER2 až max. 325/77 okruh 8
