1 SOLÁRNÍ TECHNIKA CENÍK REFLEX 2009 C VÝHODNÉ SOLÁRNÍ PAKETY SOLÁRNÍ KOLEKTORY PŘÍSLUŠENSTVÍ SPOTŘEBIČE TEPLA Ceník 2009 platný od ceny jsou uvedeny bez DPH

2 REFLEX 2009

3 Obsah Solární technika Strana Teorie 4-7 Solární pakety 8-13 Solární kolektory 14 Montážní sady Hnací sady 17 Regulace 18 Expanzní nádoby 19 Výměníky 20 3 Akumulační zásobníky 21 Solární zásobníky 22 Příslušenství 23 Obchodní a servisní kontakty Reflex 24

4 Solární technika teorie Stále více se zesiluje tlak na využití obnovitelných zdrojů tepla. K těmto zdrojům patří i slunce. Energii ze slunce lze využívat aktivně i pasivně. Aktivními prvky jsou solární kolektory na ohřev teplé vody (Termosolární systémy) a solární panely na výrobu elektrické energie (Fotovoltaika). Při navrhování solární techniky používáme hlavně 3 veličiny. Solární výkon, solární energii a účinnost. Solárním výkonem rozumíme množství slunečního záření ve W na jednotku plochy (m 2 ). Globální (celkové) sluneční záření (přímé + difuzní) je maximální 1000 W/m 2. Záření kolísá podle lokality, roční doby, denní doby a podle počasí. Letní obloha s jednotlivými mraky, které slunce prozáří, má záření v úrovni 800 W/m 2, oblačnost se slunečním prosvětlením 300 W/m 2, kalný zimní den 100 W/m 2. Z těchto hodnot má solární kolektor účinnost % a panel fotovoltaiky účinnost pod 20 %. V praxi se nejčastěji používá solární výkon uvažovaný na delší období (den a rok) v jednotkách kwh/m 2 den, kwh/m 2 rok. Solární energie je energie, která dopadne za určitý čas na jednotku plochy. Nejčastěji se používají jednotky kwh/m 2. V zimě je na 1 m 2 za den 1 kwh, v létě je výkon 5 x větší. Roční výkon se pohybuje od 900 do 1300 kwh/m 2. V průměru můžeme počítat s výkonem 1100 kwh/m 2 Ī10 %. 4 Roční úhrn trvání slunečního svitu Roční úhrn globálního záření Světelné záření ze slunce se přemění na absorbéru v energii tepelnou (infračervené záření). Tepelná energie je předána kapalině v trubkách absorbéru a kapalinou dále vedena k jednotlivým spotřebičům. Za kapalinu se většinou používá mrazuvzdorná směs (vodní roztok glykolu). Při přeměně záření a předávání tepla spotřebičům vznikají ztráty. Solární systémy charakterizuje tepelný zisk případně provozní účinnost solárního systému za určité období. Účinnost je poměr mezi energií získanou (tepelný zisk) a energií dodanou (dopadající sluneční záření). Z výše uvedených informací vyplývá, že nejdůležitější částí solárního systému je kolektor. Kolektory se vyrábějí v následujících typech: 1) Absorbéry bez transparentního krytu (textilně-plastové absorbéry, černé hadice, rohože). 2) Neselektivní kolektory (neselektivní vrstva barva, plochý kolektor, zasklení). 3) Selektivní kolektory (selektivní vrstva, plochý kolektor, zasklení). 4) Vakuové kolektory (selektivní vrstva, plochý kolektor, zasklení, uvnitř vakuum nebo inertní plyn). 5) Vakuové trubice (skleněná trubka s dvojitou stěnou, mezi stěnami vakuum a selektivní vrstva, uvnitř trubek měděná trubka s mrazuvzdornou látkou). Nejčastěji užívané jsou ploché kolektory se selektivní vrstvou. Mají vysokou spolehlivost, dlouhou životnost a dají se v zimě automaticky zbavit sněhu. Účinnost jednotlivých typů kolektorů v závislosti na teplotách a intenzitě záření ukazuje graf. Kolektory mají různé velikosti a při srovnávání ceny je nutno přepočítat cenu kolektoru na 1 m 2 aktivní plochy (absorbér). Účinnost 6) Tepelné trubice (skleněná trubka s dvojitou stěnou, mezi stěnami vakuum a selektivní vrstva, uvnitř těkavá látka, která se teplem odpařuje a na vestavěném výměníku kondenzuje). (T k -T vz )/I

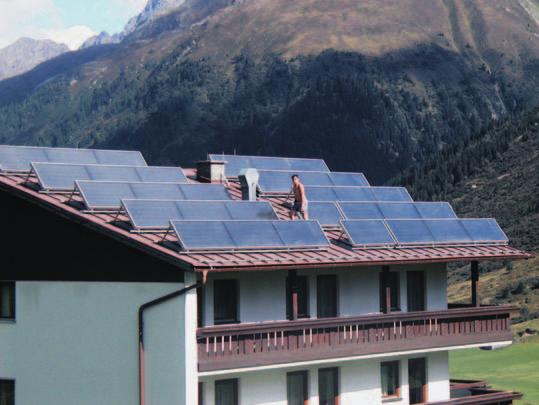

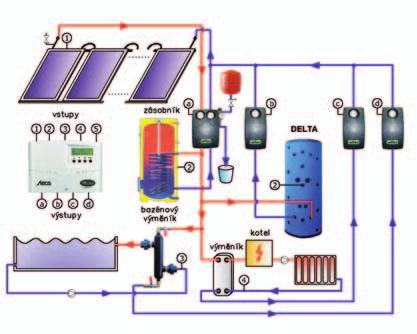

5 Solární technika teorie Teoreticky možný zisk ze slunečního záření je dále snížen řadou faktorů: 1) Typem kolektorů, jejich vlastnostmi a jejich účinností. 2) Vztahem mezi okolní teplotou a požadovanou teplotou spotřebiče. 3) Ztrátou tepla. 4) Orientací kolektorů (odchylka od jihu) (nejlépe jih, lze i jihovýchod a jihozápad, nikdy ne sever). 5) Sklonem kolektorů (celoročně doporučujme 45, v zimě strmější, v létě plošší sklon). 6) Stupněm znečištění atmosféry a kolektorů. 7) Lokalizací (vliv nadmořské výšky, klimatu, zeměpisné šířky a délky). Montáž se provádí na střechu, do střechy nebo na podpůrné konstrukce (štítová zeď, plochá střecha). Doporučujeme, aby montáž prováděla odborně proškolená firma, protože solární zařízení pracuje (na zvyklosti v domácnosti) s vyššími parametry vysoký tlak (6 10 barů), vysoká teplota ( C), elektrické připojení, instalace ve výškách. Kromě kolektorů je nutné vybavit systém i vhodnou regulací a hnací sadou (čerpadlo a pojistné prvky). K tomu přistupuje celá řada nutných komponentů. 5 V domácnosti můžeme použít sluneční teplo na 3 typy spotřebičů: 1) Přípravu teplé užitkové vody (TV). 2) Podporu topení akumulace (AKU). 3) Ohřev bazénové vody (BAZ). Osvědčené je využití na ohřev TV, eventuálně použít přebytky na BAZ (ušetříte až 60 % ročních nákladů na ohřev vody). Nebo instalace pouze pro bazén (neexistuje levnější způsob ohřevu). Pokud chcete použít teplo na podporu topení, používají se speciální solární akumulátory tepla, kde se TV ohřívá průtokem. Z grafu je vidět, že v našich klimatických podmínkách sluneční kolektory mohou pomoci s temperací objektu, ale v žádném případě se nedá uvažovat o plnohodnotném vytápěním.

6 Solární zařízení Shrnutí: 1) Provozní náklady u solární techniky jsou minimální. 2) Volbou typu kolektorů můžeme významně ovlivnit náklady pořizovací. Ne vždy nejlepší (a tudíž nejdražší) kolektor je nutný. 3) Solární technika je výborná pro TV, nejlepší pro TV a bazén, pro topení (akumulaci) problematická. 4) Potřeba kolektorů pro TV: 2 lidi - bojler 200 litrů, 2 kolektory, 4 lidi - bojler 300 litrů, 3 kolektory, 8 lidí - bojler 500 litrů, 5 kolektorů (tabulky str. 7). 5) Bazén zakrytý - 1/3 až 1 plochy bazénu = plocha kolektorů, v praxi na běžný bazén stačí 4 kolektory. 6) TV a bazén - optimální - 6 kolektorů. 7) Akumulace - minimálně 6 kolektorů, doporučujeme TINOX a použít solární zásobník ( litrů). Do něj napojit i jiné zdroje tepla (krb, kkotel). TV ohřívat průtokem. 8) Do bojleru vždy umístit elektricku topnou patrolu (když nesvítí slunce, ohřeje vodu). U solárního zásobníku topná patrona může nahradit elektrokotel. 9) Na výstupu z bojleru instalovat směšovací ventil (sníží teplotu a neopaříte se). 10) Instalaci svěřit zkušené certifikované firmě. 11) Každý rok si objednat preventivní revizní prohlídku. 6

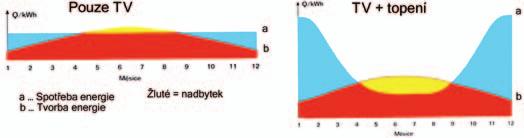

7 Solární zařízení 2. Množství záření (kwh/m2) a počet hodin slunečního svitu v Praze. Měsíc Rok Záření (kwh/m2) Svit (hod) Sluneční zdroj a spotřeba - % v roce. Měsíc Rok Slunce tvorba % TV a topení spotřeba % 4. Počet kolektorů pro ohřev TV a velikost zásobníku. Typ/počlet lidí Plochý 2 m2(ks) Trubice (ks) Zásobník (lt) Expanzní nádoby pro solární okruh. Počet kolektorů Plochý 2,1 m 2 (ks) S12/10 S18/10 S18/10 S25/10 S33/10 S50/10 S80/10 Trubice (18 trubic) S18/10 S25/10 S25/10 S33/10 S50/10 S80/10 S100/ Expanzní nádoby pro zásobník TV. Objem zásobníku [lt] Typ nádoby DD8/10 DD12/10 DD18/10 DD18/10 DD25/10 DD33/10 DT60/10 7. Orientační spotřeba nemrznoucí kapaliny v litrech. Počet kolektorů Plochý 2 m2(ks) Trubice (18 trubic) Počet kolektorů pro ohřev bazénu a kombinaci spotřebičů. Rozměr/Počet kolektorů 3x6 m 4x8 m větší Otevřený 4 6 1/2 plochy Krytý 3 4 1/3 plochy Bazén + TV (300 l) 4 6 min. 8 Bazén + akumulace 6 8 min Doba ohřevu zásobníku TV (dt = 30 C) v hod. El. patrona [kw]/ Objem [lt] , ,5 2, ,5 2,5 2 1, ,5 2, ,5 3 2, ,5 3, ,5 11. Orientační dimenze potrubí (do 50 metrů), průměr v mm. Počet kolektorů/typ do RSK xx RVT xx

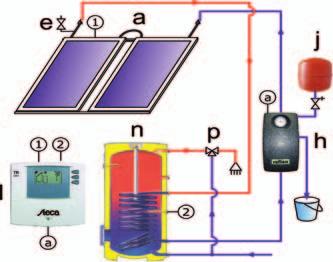

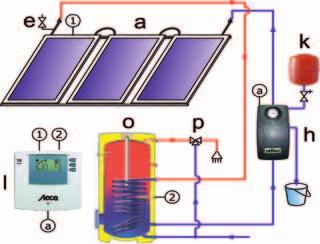

8 Solární pakety Solární pakety Solární pakety jsou kompletní špičkové sestavy nejběžnějších solárních systémů pro ohřev teplé vody. Pro jiné systémy, případně pro různé kombinace spotřebičů tepla, je nutné sestavit solární systém z jednotlivých komponent. Sestavy neobsahují armatury, tvarovky a kabely. Pokryje až 70% energie na ohřev TV Snadno se instaluje Všechny komponenty jsou dokonale sladěny Systém je jednoduchý a spolehlivý Je vhodný pro každý dům Systém lze kdykoliv rozšířit Možnost čerpání státní dotace až 50 % Garance slevy 10 % pro konečného zákazníka 8 TV 3 - tašková TV 3 - plechová TV 3 - rovná Počet osob Typ Obj. číslo Cena Popis RSK Kolektor NS-09Al-2-RSK_ Montážní sada pro taškovou střechu NP-09Al-2-RSK_ Montážní sada pro plechovou střechu V-09Al-2-RSK_ Montážní sada pro rovnou střechu PKP - RSK Připojení Regusol R III Hnací sada R Svěrný kroužek 15 mm S 18/ Expanzní nádoba 18l, 10 barů MK 3/ Ventil k expanzní nádobě KS Držák expanzní nádoby RTR 0301SC Regulace s modulací otáček čerpadla S Zásobník TV 200 litrů TJ 6/4-3, Topná tyč s termostatem PP Příruba STV Termostatický směšovací ventil 3/4" Tyfocor L Nemrznoucí směs - koncentrát na 22 l Objednací číslo Cena paketu v Kč bez DPH Za příplatek Kč bez DPH je možné zaměnit zásobník S 200 s el. dohřevem za dvouvýměníkový (bivalentní) zásobník SF 200/2 pro dohřev teplé vody kotlem. Nutné specifikovat v objednávce!

9 Solární pakety Garance slevy 10 % pro konečného zákazníka Možnost čerpání státní dotace až 50 % TV 4 - tašková TV 4 - plechová TV 4 - rovná Počet osob Typ Obj. číslo Cena Popis RSK Kolektor NS-09Al-2-RSK_ Montážní sada pro taškovou střechu NS-09Al-RSK_ Montážní sada pro taškovou střechu NP-09Al-2-RSK_ Montážní sada pro plechovou střechu NP-09Al-RSK_ Montážní sada pro plechovou střechu V-09Al-2-RSK_ Montážní sada pro rovnou střechu V-09Al-RSK_ Montážní sada pro rovnou střechu PKP - RSK Připojení PR Propojení kolektorů Regusol R III Hnací sada R_ Svěrný kroužek 18 mm S 25/ Expanzní nádoba 25l, 10 barů MK 3/ Ventil k expanzní nádobě KS Držák expanzní nádoby RTR 0301SC Regulace s modulací otáček čerpadla S Zásobník TV 300 litrů TJ 6/4-3, Topná tyč s termostatem PP Příruba STV_ Termostatický směšovací ventil 3/4" Tyfocor L Nemrznoucí směs - koncentrát na 22 l Objednací číslo Cena paketu v Kč bez DPH Se slevou 720 Kč bez DPH je možné zaměnit zásobník S 300 s el. dohřevem za dvouvýměníkový (bivalentní) zásobník SF 300/2 pro dohřev teplé vody kotlem. Nutné specifikovat v objednávce! 9

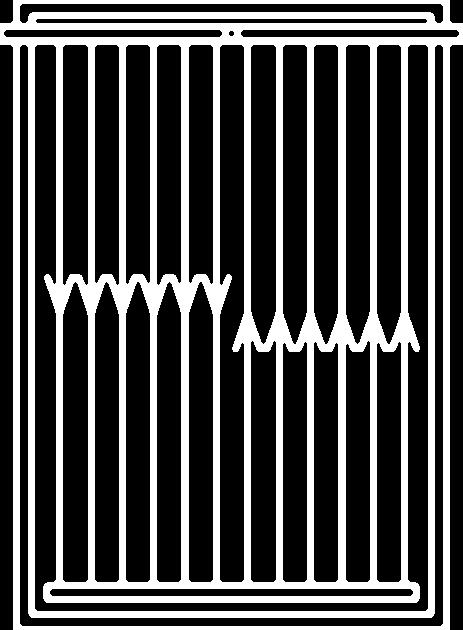

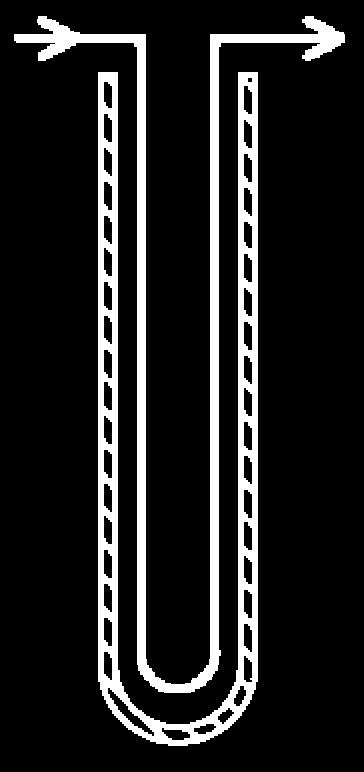

10 Solární kolektory Solární kolektory špičkové solární kolektory vyrobené moderními postupy respektují klimatické podmínky střední Evropy vysoká účinnost díky speciálním selektivním povrchům TYPY ABSORBÉRU typ 2H typ V Typ Obj. Cena Typ Popis číslo Kč RSK 21* H deskový selektivní kolektor TiNox RSK H deskový selektivní kolektor TiNox RVT V vakuový trubicový průtočný kolektor RVT V vakuový trubicový průtočný kolektor * Vodorovné provedení kolektorů na dotaz. RSK 25 RVT 32 VLASTNOSTI KOLEKTORŮ 10 Technická data RSK 21 RSK 25 Montáž Na střechu (šikmá, rovná) nebo na fasádu Typ absorbéru Tinox Tinox Plocha celková m 2 2,03 2,51 Plocha účinná m 2 1,85 2,19 Výška celková mm Výška absorbéru mm Šířka celková mm Šířka absorbéru mm Šířka s připojením mm Hloubka mm Hmotnost kg Objem kolektoru L 1,4 1,9 Max. provozní tlak bar Max. klidová teplota C Špičkový výkon kolektoru Wpeak cca Připojení CU 22 x 0,8 Absorber Rám Tloušťka zadní Al vany Tepelná izolace Sklo dvojitý harfovitý hliníkové profily 0,6 mm solární minerální vata 4 mm tvrzené bezpečnostní, semi-zrcadlové Dle normy DIN EN /ISO Propojení dopor. 6 kolektorů v řadě (max. 7) Odstup mezi kolektory cca 60 mm Dovolený sklon kolektorů Doporučená velikost zásobníku na m 2 kolektorové plochy 50 litrů objemu zásobníku Technická data RVT 22 RVT 32 Montáž Na střechu (šikmá, rovná) nebo na fasádu Typ absorbéru Reinsilber TX Reinsilber TX Plocha celková m 2 2,16 3,21 Plocha účinná m 2 1,89 2,84 Šířka s připojením m Šířka mm Výška mm Hloubka mm Hmotnost kg Objem kolektoru L 1,74 2,60 Max. provozní tlak bar 6 6 Max. klidová teplota C Špičkový výkon kolektoru Wpeak cca Počet trubic Sklo na trubicích bezpečnostní sklo Připojení CU 18 x 1,0 Absorbér U-trubky CU Plášť hliník CPC-zrcadlo vysoce leštěné Tepelná izolace sběrače lisovaná minerální vata Dle normy DIN EN /ISO Propojení max. 5 kolektorů v řadě Odstup mezi kolektory cca 50 mm Dovolený sklon kolektorů Doporučená velikost zásobníku na m 2 kolektorové plochy 50 litrů objemu zásobníku

11 Montážní sady Montážní sady se liší dle typu střechy a jsou různé pro každý typ kolektoru. Součástí montážních sad pro dva kolektory je svěrné propojení kolektorů, další propojení je součástí připojovací sady kolektorového pole (viz. příslušenství). Pro více kolektorů použijte kombinace montážních sad dle počtu kolektorů. Sady se skládají ze dvou a více kusů, pozor při expedici! Hliníko-nerezové montážní sady 1. Sady pro taškové střechy Typ Obj. č. Cena Popis Kč NS-09Al_RSK Sada pro 1 kolektor RSK 21 na taškovou střechu NS-09Al-2_RSK Sada pro 2 kolektory RSK 21 na taškovou střechu NS-09Al_RSK Sada pro 1 kolektor RSK 25 na taškovou střechu NS-09Al-2_RSK Sada pro 2 kolektory RSK 25 na taškovou střechu NS-09Al_RVT Sada pro 1 kolektor RVT 22 na taškovou střechu NS-09Al-RVT_ Sada pro 1 kolektor RVT 32 na taškovou střechu 2. Sady pro plechové (šindelové) střechy Typ Obj. č. Cena Popis Kč 11 NP-09Al_RSK Sada pro 1 kolektor RSK 21 na plechovou střechu NP-09Al-2_RSK Sada pro 2 kolektory RSK 21 na plechovou střechu NP-09Al_RSK Sada pro 1 kolektor RSK 25 na plechovou střechu NP-09Al-2_RSK Sada pro 2 kolektory RSK 25 na plechovou střechu NP-09Al_RVT Sada pro 1 kolektor RVT 22 na plechovou střechu NPP-09Al_RVT Sada pro 1 kolektor RVT 32 na plechovou střechu 3. Sady pro rovné střechy (volnou montáž) Typ Obj. č. Cena Popis Kč V-09Al-RSK_ Sada pro 1 kolektor RSK 21 na rovnou střechu V-09Al-2-RSK_ Sada pro 2 kolektory RSK 21 na rovnou střechu V-09Al-RSK_ Sada pro 1 kolektor RSK 25 na rovnou střechu V-09Al-2-RSK_ Sada pro 2 kolektory RSK 25 na rovnou střechu V-09Al-RVT_ Sada pro 1 kolektor RVT 22 na rovnou střechu V-09Al-RVT_ Sada pro 1 kolektor RVT 32 na rovnou střechu

12 Připojení kolektorů Připojení kolektorů Typ Obj. č. Cena Kč Popis PKP - RSK Připojovací sada kolektorového pole pro kolektory řady RSK PKP - RVT Připojovací sada kolektorového pole pro kolektory řady RVT OS-R_ Ruční odvzdušňovací ventil 1/2 " PR Propojení kolektorů a PKP-RSK a b Připojení kolektorového pole pro kolektory řady RSK. Obsahuje připojovací kříž s jímkou pro čidlo a odvzdušněním, koleno 90, 2 připojovací vlnovce s izolací délka 1 metr a jedno propojení mezi kolektory. Připojení kolektorového pole pro kolektory řady RVT. Obsahuje 2 připojovací vlnovce s izolací délka 1 metr a jedno propojení mezi kolektory. c Manuální odvzdušňovací ventil 1/2 ". d Propojení kolektorů řady RSK a RVT. Je obsahem připojení kolektorového pole. b PKP - RVT 12 c OS-R_15 d PR 22

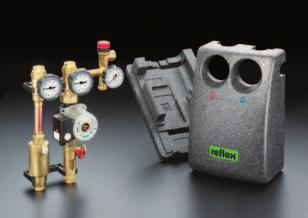

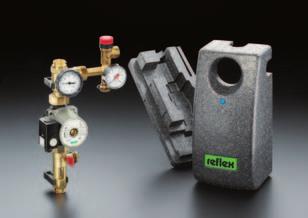

13 Hnací sady Hnací sady kompaktní jednotka s integrovanými hydraulickými komponenty solárního okruhu konstrukce odolná vůči vysokým teplotám a koncentracím nemrznoucí směsi na bázi glykolu montáž pomocí svěrných kroužků Typ Obj. Cena Pozn. Rozměr Rozteč Výtlak číslo Kč čerpadla Regusol R I jednotrubková sada 375x180 mm 6 m Regusol R III dvoutrubková sada 375x250 mm 100 mm 6 m R svěrný kroužek - dle trubky R svěrný kroužek - dle trubky R svěrný kroužek - dle trubky Regusol plnící ventil a Hnací sada Regusol R I a Jednotrubková hnací sada pro umístění na zpátečku do kolektorů. Obsahuje čerpadlo, kulový kohout s teploměrem, brzdu samotíže, průtokoměr se škrcením, pojistnou sadu 6 barů s manometrem. Určena pro jednodušší instalace, nebo jako doplňková hnací sada pro další kolektorová pole (obvykle s jinou orientací). b Dvoutrubková hnací sada. Obsahuje čerpadlo, kulové kohouty s teploměry, brzdu samotíže, průtokoměr se škrcením, pojistnou sadu 6 barů s manometrem. Na výstupní trubce z kolektorů dále obsahuje odlučovač vzduchu pro jednoduché odvzdušnění solárního systému. Určena pro všechny instalace. 13 b Hnací sada Regusol R III c Svěrné kroužky k Regusolu na trubky o průměru DN 15, 18, 22 d Ventil 1 " pro plnění a proplach systému.montáž do potrubí. d Regusol 3 c Svěrné kroužky R-15, R-18 a R-22

14 Regulace Regulace řídí činnost solárního systému informuje o provozních stavech umožňuje nastavení požadovaných hodnot Typ Obj. Cena číslo Kč a RTR b RTR 0301 SC c RTR d RTR 0603 MC e PT f OP a b e f 14 c d a Regulace se 2 vstupy a 1 výstupem Regulátor může řídit solární systém s 1 kolektorovým polem a 1 zásobníkem. Regulátor má 1 přepínač ruční nebo automatický režim. funkce: maximální dovolená teplota zásobníku, funkce vakuových kolektorů, odmrazovací funkce, Funkce: holiday a s nastaveným ochlazováním, volba C nebo F. LCD displej v případě poruchy přejde ze žlutozelené barvy na červenou. V ceně jsou dvě čidla PT b Regulace SC se 3 vstupy a 1 výstupem Verze regulátoru, kde výstupní relé je nahrazeno triakem (200 W), který umožňuje řízení otáček napojeného oběhového čerpadla solárního okruhu. Regulátor navíc monitoruje provozní hodiny. Funkce: maximální dovolená teplota zásobníku, funkce vakuových kolektorů, odmrazovací funkce, funkce holiday a s nastaveným ochlazováním, volba C nebo F. V ceně jsou dvě čidla PT c Regulace se 6 vstupy a 3 výstupy Regulátor s 28 předdefinovanými systémy a množstvím přídavných funkcí umožňuje zobrazovat a řídit provozní podmínky každého solárního systému. Funkce: volby nabíjecího cyklu, volba priority nabíjení, zvýšení teploty na zpětné větvi, programovatelný termostat, časovač, měřiče tepla, podpůrný ohřev plynovým kotlem a kotlem na pevná paliva, cirkulace TV, vakuové kolektory, holiday, odmražování, intervalové funkce, rychlý nabíjecí cyklus, redukce stagnace kolektorů, anti-legionela, denní start čerpadel. V ceně jsou tři čidla PT d Regulace MC se 6 vstupy a 3 výstupy Nejnovější solární regulátor. Významnou inovací je možnost úschovy provozních dat na SD kartu. Regulátor s 40 předdefinovanými systémy a množstvím přídavných funkcí umožňuje zobrazovat a řídit provozní podmínky každého solárního systému. Funkce: volby nabíjecího cyklu, volba priority nabíjení, zvýšení teploty na zpětné větvi, programovatelný termostat, časovač, měřiče tepla, podpůrný ohřev plynovým kotlem a kotlem na pevná paliva, cirkulace TV, vakuové kolektory, holiday, odmražování, intervalové funkce, rychlý nabíjecí cyklus, redukce stagnace kolektorů, anti-legionela, denní start čerpadel, uložení dat na SD kartu, diagnostika poruch. V ceně jsou tři čidla PT e Teplotní sonda (čidlo), připojení dvoužilově kabelem 2x0,75-2x1,5 mm 2 f Nadproudová ochrana regulátorů před zničením od blesku nebo indukce vysokého napětí.

15 Expanzní nádoby Expanzní nádoby typ Reflex S je určen pro solární okruhy s koncentrací nemrznoucí směsi do 50ti % typ Refix DD je určen pro rozvody pitné vody, zejména pro akumulační ohřev teplé vody maximální dovolená teplota na membráně expanzních nádob je 70 C. Pro větší systémy a systémy s vakuovými trubicemi s častými stagnacemi je nutné použít předřadnou nádobu pro vychlazení solární látky. Typ Obj. Cena číslo Kč a S 12/ a S 18/ a S 25/ a S 33/ b S 50/ b S 80/ b S 100/ b S 140/ c S 200/ a b d e f MK 3/ f MK g KS Expanzní nádoby pro pitnou vodu d DD 8/ d DD 12/ d DD 18/ d DD 25/ e DD 33/ g c j h flow-jet 3/ g KS Oddělovací (předřadné) nádoby i V 6/ i V 12/ i V 20/ j V 60/ f h i 15 h ventil k DD, f ventil k S 12 - S 200, g držák k S 8-25, DD 8-25 Výběr velikosti expanzní nádoby podle plochy kolektorů Plocha kolektorů m 2 5,5 7,5 12, , Typ expanzní nádoby S 18 S 25 S 33 S 50 S 80 S 100 S 200 Výběr velikosti expanzní nádoby podle velikosti zásobníku Objem zásobníku (litry) Typ expanzní nádoby DD 8 DD 8 DD 12 DD 18 DD 18 DD 25 DD 33 DD 60 Typ Průměr D Výška H rozměr h připoj. Hmotnost mm mm mm rozměr A kg S 12/ R 3/4 3 S 18/ R 3/4 4 S 25/ R 3/4 5 S 33/ R 3/4 5 S 50/ R 1 13 S 80/ R 1 17 S 100/ R 1 21 S 140/ R 1 29 S 200/ R 1 37 DD 8/ R 3/4 5 DD 12/ R 3/4 6 DD 18/ R 3/4 8 DD 25/ R 3/4 9 DD 33/ R 3/4 11

16 Výměníky Výměníky Maxitherm P nerezový trubkový výměník topná voda v trubkách, bazénová v plášti Longtherm pájený deskový výměník použití pro akumulační nádoby a zásobníky TV bez vnitřního výměníku kompletní sortiment Longtermu najdete v Ceníku A Typ Obj. Cena číslo Kč Maxitherm a P a P a P a P a P a P a P a b 16 Longtherm b rhc15/ b rhc15/ b rhc15/ b rhc40/ b rhc40/ b rhc40/ Tepelná izolace pro Longtherm c rc15/ c rc15/ c rc40/ c rc40/ c Typ Délka Šířka Připojení Připojení mm mm bazén solar Maxitherm P " 3/4" P /2" 3/4" P /2" 3/4" P /2" 1" P /2" 1" P /2" 1" P " 1" Longtherm rhc15/ xG1/2" rhc15/ xG1/2" rhc15/ xG1/2" rhc40/ xG1" rhc40/ xG1" rhc40/ xG1" Parametry: primár glykol 30% (hnědá) nebo voda (žlutá) sekundár voda 25/28 C longtherm vyhovuje pro všechny teploty uvedené u maxithermu pro vodu nebo glykol Výkon (kw) longtherm 40/50 40/30 15/20 40/35 50/45 P 90 60/50 P 90 70/60 P 75 80/70 dt5 C P 150 P 150 P75 P75 P P40 45 P55 P20 38 P75 P P55 P40 P55 P20 P20 19 P90 P90 P40 P40 13 P40 P40 P20 6 Průtoky (litry/min) dt10 C dt3 C

17 Zásobníky smaltované Smaltované zásobníky d nutné pro akumulaci tepla ze solárních kolektorů provedení bez hadu, s 1 hadem, se 2 hady kompletní výrobní program viz ceníky A a B Typ Obj. Cena číslo Kč a LS a LS a LS a LS a LS b S b SF b S b S b S b S b S b SF b SF Typ Obj. Cena Výkon Napětí Vestavná číslo Kč kw V délka/mm d Tj 6/4 2, , d Tj 6/4 2, , d Tj 6/4 3, , d Tj 6/4 4, , d Tj 6/4 6, , Typ Obj. Cena Velikost číslo Kč zásobníku e PP e PP d elektrické topné těleso s termostatem, připojení 6/4", příkon 2 až 6 kw e smaltovaná příruba pro topné těleso, (u zásobníků LS a S) c SF 200/ c SF 300/ c SF 400/ c SF 500/ c SF 750/ c SF 1000/ a b c 17 Had 1 Had 2 Typ Objem Průměr Výška Hmot. Plocha 1 Výkon N1 Trvalý Plocha 2 Výkon N2 Trvalý výkon výkon l mm mm kg m 2 kw - l/hod m 2 kw - l/hod LS LS LS S ,3 480 SF ,4 540 S ,4 615 S , ,2 760 S , , S , , S , , SF , , SF , , SF 200/ ,7 25 2, , ,2 760 SF 300/ , , ,8 26 2,5 630 SF 400/ , , , ,7 740 SF 500/ , , ,3 40 8,9 970 SF 750/ , , , ,2 815 SF 1000/ , , , ,1 780 Pozn: 1) trvalý výkon a výkonové číslo při T(TV) = 10/45 C, T(T)= 80 C 2) spodní had = 1, horní had = 2

18 Solární zásobníky Solární zásobníky speciální zásobníky pro ohřev teplé vody a podporu vytápění šetří místo, zjednodušují instalaci vhodné pro napojení více zdrojů tepla (tepelné čerpadlo, plynový kotel, kotel na tuhá paliva/krbová vložka, ) ohřev teplé vody průtokově vnitřními výměníky (teplo se akumuluje v otopné vodě) Typ Obj. Cena Popis Průměr Výška Objem Objem číslo Kč celkem l TV l Solarito II Zásobník Solarito II průtokově SOW Izolace k Solaritu II DELTA 750/ Solární zásobník Delta s izolací průtokově RAK Solární zásobník s izolací průtokově RAK Solární zásobník s izolací průtokově RAK Solární zásobník s izolací průtokově RAK Solární zásobník s izolací průtokově Past na dotaz Solární zásobník s izolací 900 průtokově Past na dotaz Solární zásobník s izolací 1200 průtokově a b 18 c a Zásobník Solarito II Objem: 500l, ocel 3 bar, stacionární zásobník se stratifikací. Rozměry: 1511 x 750 mm + izolace 90 mm, 2 výměníky 1 solární 2,15 m 2 a 1 pro ohřev teplé vody 3,3 m 2 b Solární zásobník Delta Objem: 750l, ocel 3 bar, díky velké teplosměnné ploše vhodný i pro tepelné čerpadlo, stacionární. Rozměry: 2071 x 750 mm + izolace 90 mm, 3 měděné výměníky 1 solární 3,3 m 2 a 2 pro ohřev teplé vody (2,37 m 2 předehřev a 3,3 m 2 dohřev) c Kombinované zásobníky RAK Levná varianta solárních akumulačních zásobníků s průtokovým ohřevem teplé vody. Objem litrů, přetlak 4 bary. Včetně izolace 80 mm s koženkou. Různé další varianty na dotaz. Topná plocha TUV: standard 2,37 m 2 tepelný výkon 24 l/min 45 C při 75 C v nádrži, na přání 3,74 m 2 tepelný výkon 24 l/min 40 C při 55 C v nádrži. Solární výměník - standard 2,37 m 2 tepelný výkon 24 l/min 45 C při 75 C v nádrži Výměníky jsou vyrobeny z měděné trubky Cu 22 x 1. d Solární zásobníky PAST Různé objemy a provedení dle poptávky.

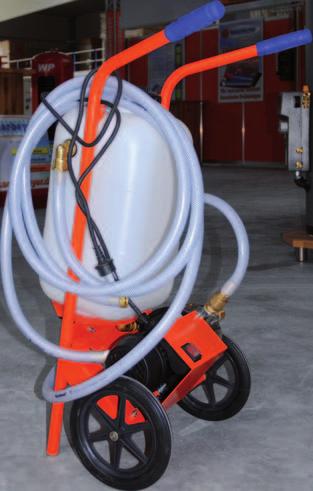

19 Příslušenství Příslušenství další komponenty pro solární systém Typ Obj. Cena číslo Kč a FPE b FPP c UV d STV e Tyfocor L f Tyfocor LS a b c d 19 a Plnící vozík, čerpadlo 230 V, 1250 W, 25 litrová plastová nádoba, maximální teplota +50 C, nerezové čerpadlo, hmotnost 18 kg. b Plnící ruční pumpa. c Třícestný přepínací ventil G 1", 230 V, 6 W, hodnota Kvs=12,6 m 3 /hod. d Třícestný směšovací termostatický ventil 3/4" pro omezení teploty na výstupu ze zásobníku teplé vody. e Solární kapalina pro deskové kolektory RSK, kanistr koncentrátu 10 l, ředění 40 % koncentrátu 60 % vody. Na 22 litrů naředěné solární kapaliny f Solární kapalina pro vakuové kolektory RVT, kanistr namíchané směsi 20 l. e f

20 Reflex vědomí zodpovědnosti za životní prostředí Green line: 800 REFLEX (volání zdarma) SÍDLO FIRMY REFLEX Průmyslová 5, Praha 10 Štěrboholy, tel.: , fax: VEDENÍ FIRMY REFLEX Ing. Vít Gabriel tel.: mobil: EKONOMICKÉ ODDĚLENÍ Pavla Liptáková tel.: fax: TECHNICKÉ ODDĚLENÍ Ing. Vladimír Vaněk tel.: mobil: Ing. Martin Fořt tel.: mobil: David Čech mobil: , Jiří Hájek mobil: , Technické oddělení fax: OBCHODNÍ ODDĚLENÍ Obchodní oddělení včetně skladů a expedice sídlí v Trutnově. Elektrárenská 322, Trutnov 3 Blanka Čvančarová tel.: mobil: cvancarova@reflexcz.cz Eva Kubečková tel.: mobil: kubeckova@reflexcz.cz Veronika Červená tel.: mobil: cervena@reflexcz.cz Obchodní oddělení fax: CE06/09-09.cz změny v celém ceníku vyhrazeny
