1 EN-9320SFP+ EN-9320TX-E Zkrácená instalační příručka / v1.0

2 I. Informace o Produktu... 1 I-1. Obsah Balení... 1 I-2. Stav LED... 1 I-3. Systémové Požadavky... 1 II. Instalace Hardwaru... 2 III. Průvodce Nastavení... 3 III-1. Instalace Ovladačů... 3 III-2. OdinstalovaníOvladačů... 8

3 Multi-Language Quick Installation Guide (QIG) on the CD Čeština: Českého průvodce rychlou instalací naleznete na přiloženém CD s ovladači Deutsch: Finden Sie bitte das deutsche S.A.L. beiliegend in der Treiber CD Español: Incluido en el CD el G.R.I. en Español. Français: Veuillez trouver l français G.I.R ci-joint dans le CD Italiano: Incluso nel CD il Q.I.G. in Italiano. Magyar: A magyar telepítési útmutató megtalálható a mellékelt CD-n Nederlands: De nederlandse Q.I.G. treft u aan op de bijgesloten CD Polski: Skrócona instrukcja instalacji w języku polskim znajduje się na załączonej płycie CD Português: Incluído no CD o G.I.R. em Portugues Русский: Найдите Q.I.G. на pусскoм языке на приложеном CD Türkçe: Ü rün ile beraber gelen CD içinde Türkçe Hızlı Kurulum Kılavuzu'nu bulabilirsiniz Українська: Для швидкого налаштування Вашого пристрою, будь ласка, ознайомтесь з інструкцією на CD

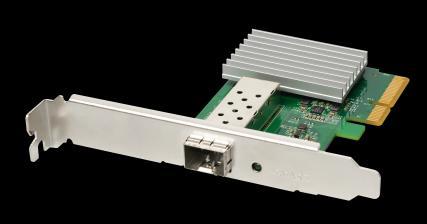

4 I. Informace o Produktu EN-9320SFP+/EN-9320TX-E je vysoce výkonný 10 Gigabitový PCI Express adaptér pro servery. I-1. Obsah Balení EN-9320SFP+ nebo EN-9320TX-E CD-ROM I-2. Stav LED QIG Nízkoprofilová záslepka LED Stav Popis SPEED Zelená 10Gbps Žlutá Nesvítí I-3. Systemové Požadavky 5Gbps / 2.5Gbps / 1Gbps 100Mbps LNK/ACT Svítízeleně Spojenínavázáno Bliká zeleně Nesvítí Aktivita nebo přenos dat Neníspojení - Windows 7/8/8.1/10, Windows Server 2012, 2012 R2, 2008, 2008 R2 - HDD: 100MB - Jednotka CD-ROM - Slot PCI Express 2.0 (x4 nebo vyšší) - 10 Gigabitový SFP+ vysílač (není kompatibilní s vysílačem 10/100/1000 Mbps SFP) 1

5 II. Instalace Hardwaru 1. Vypněte a odpojte počitač, sejměte kryt. Nejste-li jisti, jak odstranit kryt a najít PCI Express slot, nahlédněte do uživatelské příručky. 2. Vyhledejte prázdný PCI Express slot a odstraňte příslušný kovový kryt na zadnístraně počítače. Vložte adaptér do prázdného PCI Express slotu. Součástí baleníje také nízkoprofilová záslepka. 2

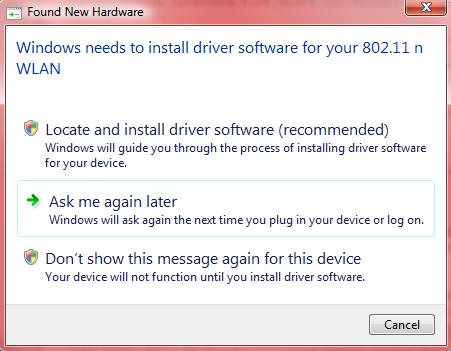

6 3. Zajistěte adapter šroubem a zasuňte kovový kryt zpět na místo. Připevněte kryt na počítači. III. Průvodce Nastavení III-1. Instalace Ovladačů 1. Zapněte počítač a pokud se otevře průvodce Windows Found New Hardware, tak jej ukončete. 3

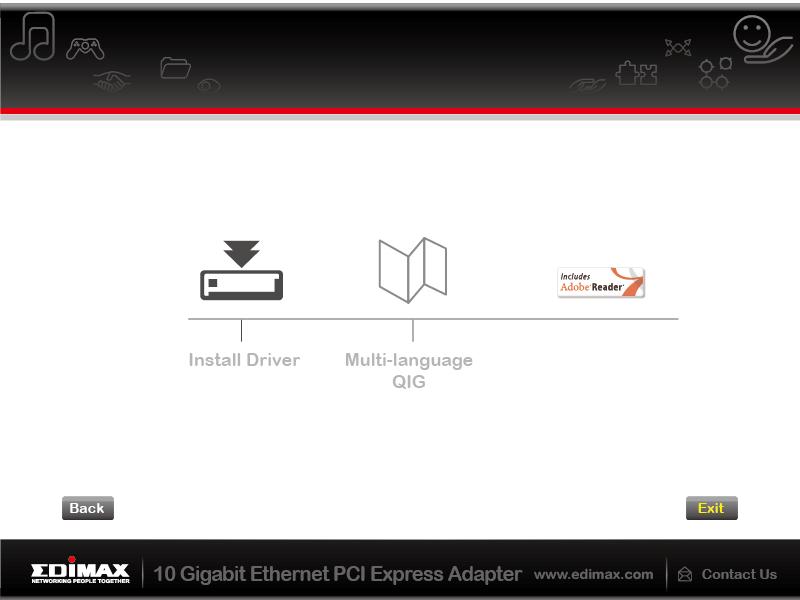

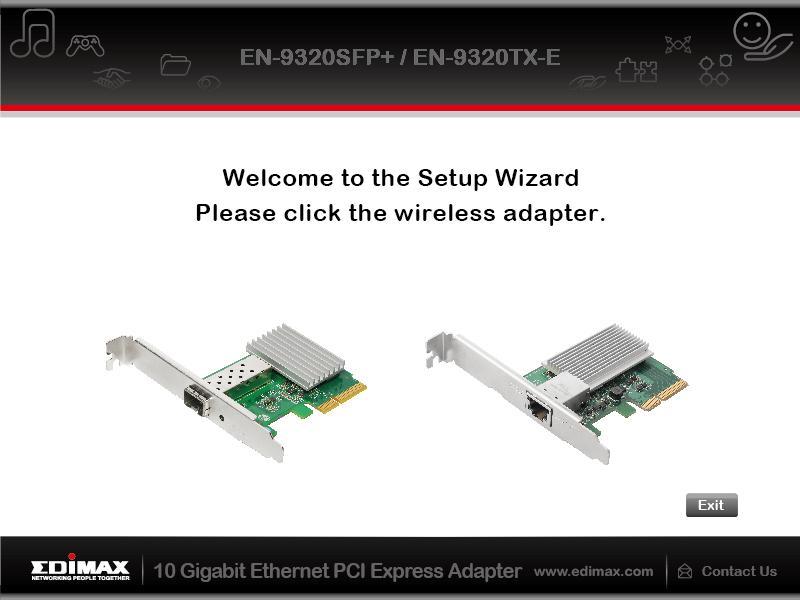

7 2. Vložte přiložený CD do jednotky CD-ROM v počítačí. Průvodce nastavením je dostupný ke stažení také na webu Edimax. 3. Průvodce nastavení se otevře, jak je vidět níže. Pro pokračování klikněte na váš adaptér. Pokud se disk CD nespustíautomaticky nebo jste stáhli průvodce nastavení, vyhledejte složku Autorun. 4. Chcete-li pokračovat v instalaci ovladačů pro EN-9320SFP+/EN-9320TX-E, klikněte na Install Driver. 4

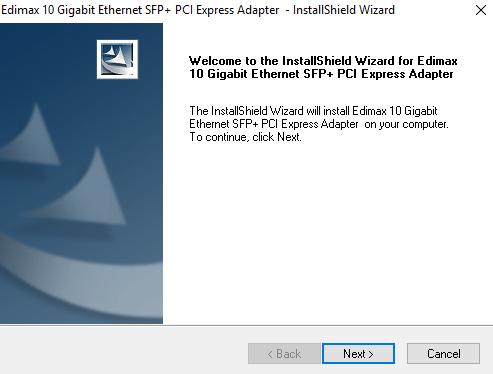

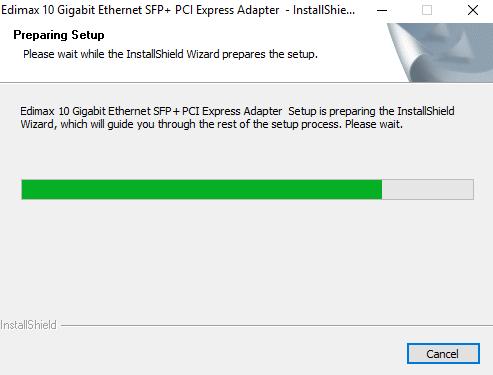

8 5. Počkejte, až průvodce nastavení připraví ovladače k instalaci. 6. Klikněte na Next k instalaci ovladačů. 7. Vyberte složku, do které budou soubory nainstalovány. Klikněte na Next pro potvrzení. 5

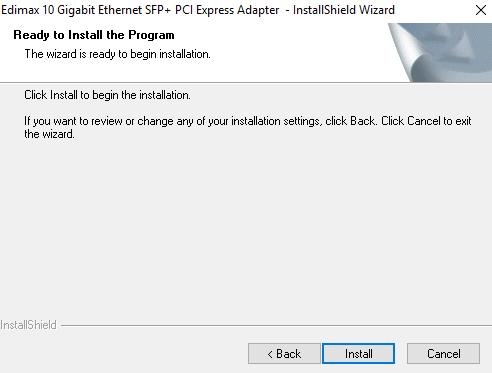

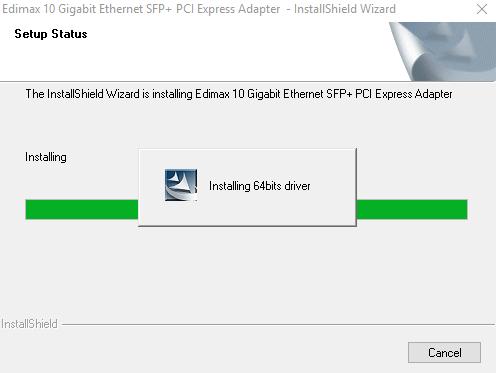

9 8. Klikněte na Install pro spuštěníinstalace. 9. Počkejte než proběhne instalace ovladačů. 6

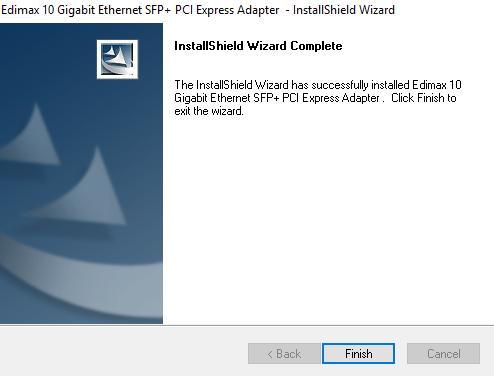

10 10. Pro dokončení instalace klikněte na Finish. 11. K opuštění průvodce klikněte na Exit. Vicejazyčný QIG je také obsažen na disku CD. Chcete-li ho otevřít, klikněte na Multi-language QIG. 7

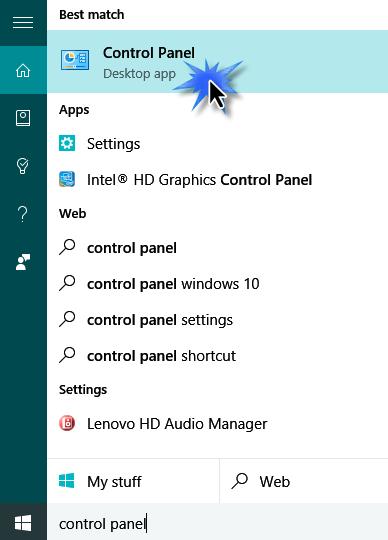

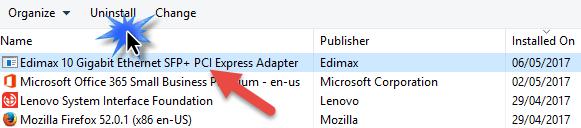

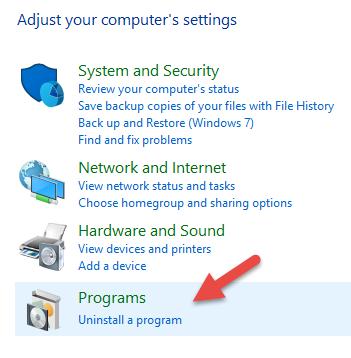

11 III-2. Odinstalovaní Ovladačů III-2-1. Windows Vista, 7, 8.1 & Otevřete OvládacíPanel pomocímenu Start nebo funkce vyhledávání. 2. V kategorii Programy vyberte Odinstalovat program. 3. Vyberte Edimax (nebo podobné) a klikněte na Odinstalovat. 8
