EW 7711MAC. Zkrácený instalační manuál / v1.0

Transkript

1 EW 7711MAC Zkrácený instalační manuál / v1.0 1

2 Obsah I. Informace o produktu... 1 I 1. Obsah balení... 1 I 2. LED Status... 1 I 3. Systemové požadavky... 1 II. Instalace... 2 III. Mac... 4 III 1. Instalace ovladačů... 4 III 2. Odinstalace ovladačů... 8 III 3. Používání adaptéru... 9 III 3 1. Připojení k Wi Fi síti... 9 III 3 2. Bezdrátové nástroje III Profily III Link Status III Site Survey III Statistics III WPS III About IV. Windows IV 1. Instalace ovladačů IV 2. Odinstalace ovladačů IV 2 1. Windows XP/Vista/ IV 2 2. Windows IV 3. Používání adaptéru... 26

3 Multi Language Quick Installation Guide (QIG) on the CD Čeština: Českého průvodce rychlou instalací naleznete na přiloženém CD s ovladači. Deutsch: Finden Sie bitte das deutsche S.A.L. beiliegend in der Treiber CD. Español: Incluido en el CD el G.R.I. en Español. Français: Veuillez trouver l français G.I.R ci joint dans le CD. Italiano: Incluso nel CD il Q.I.G. in Italiano. Magyar: A magyar telepítési útmutató megtalálható a mellékelt CD n. Nederlands: De nederlandse Q.I.G. treft u aan op de bijgesloten CD. Polski: Skrócona instrukcja instalacji w języku polskim znajduje się na załączonej płycie CD. Português: Incluído no CD o G.I.R. em Portugues. Русский: Найдите Q.I.G. на pусскoм языке на приложеном CD. Türkçe: Ürün ile beraber gelen CD içinde Türkçe Hızlı Kurulum Kılavuzu'nu bulabilirsiniz. Українська: Для швидкого налаштування Вашого пристрою, будь ласка, ознайомтесь з інструкцією на CD.

4 I. Informace o produktu EW 7711MAC je 11ac 5GHz USB Wi Fi adaptér ideální pro upgrade MacBooku. Tento bezdrátový adaptér můžete použít jako doplněk k exitstujícímu bezdrátovému adaptéru. Pro nápovědu jak užívat adaptér nahlédněte do V. používání adaptéru. I 1. Obsah balení EW 7711MAC QIG CD ROM I 2. LED Status LED LED Status Popis WLAN On Bezdrátová aktivita: Přenos nebo příjem dat. Off Žádná bezdrátová aktivita LED I 3. Systemové požadavky Mac OS X , Windows XP/Vista/7/8 Minimum USB 2.0 Port Hard Disk: 100MB CD ROM Drive 1

5 II. Instalace 1. Zapněte váš počítač a vložte USB adaptér do USB portu ve vašem počítači. Nepoužívejte hrubou sílu pro připojení adaptéru. 2. Vložte CD ROM do CD mechaniky. Průvodce nastavením můžete stáhnout také na stránkách Edimax. 3. Otevře se průvodce. Uživatelé Macu musí kliknout na Edimax.dmg a uživatelé Windows na adaptér EW 7711MAC. 2

6 4. Postupujte podle instrukcí v kapitole odpovídající vašemu operačnímu systému: III. IV. Mac Windows 3

7 III. Mac III 1. Instalace ovladačů 1. Dvakrát klikněte na AC450_USB Install.pkg pro otevření průvodce instalací ovladače. 2. Klikněte na Continue pro pokračování na další krok. 4

8 3. Klikněte na Install pro instalaci ovladačů. 4. Můžete být dotázáni o administrátorské heslo před rozpočetím instalace. Zadejte heslo a klikněte na Install Software. 5. Dále budete upozorněni, že bude zapotřebí restartovat počítač, jakmile bude instalace kompletní. Klikněte na Continue Installation pro pokračování. 5

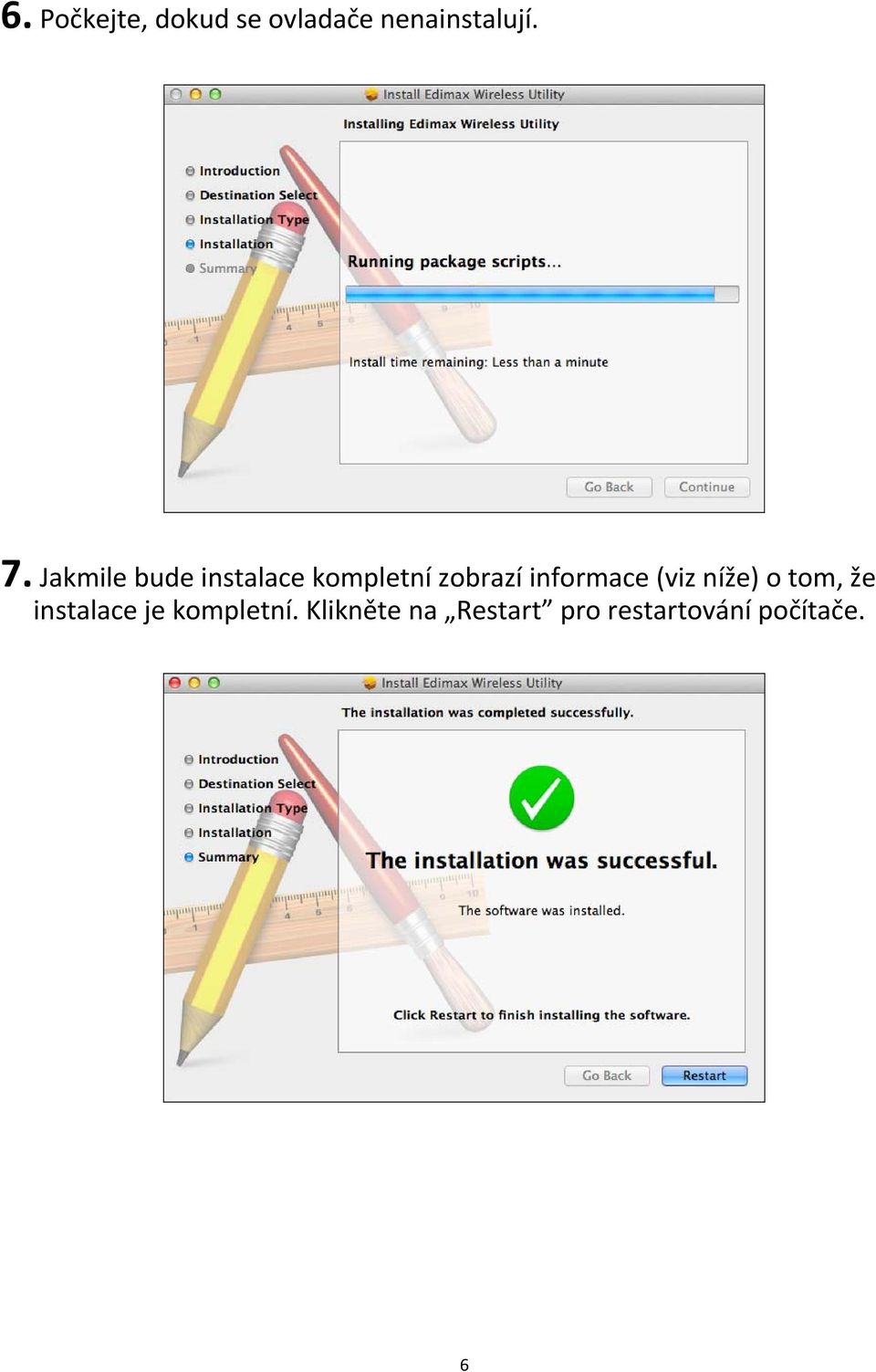

9 6. Počkejte, dokud se ovladače nenainstalují. 7. Jakmile bude instalace kompletní zobrazí informace (viz níže) o tom, že instalace je kompletní. Klikněte na Restart pro restartování počítače. 6

10 8. Po tom, co se spustí systém se automaticky otevře nástroj pro správu bezdrátových připojení, tak jako je na obrázku níže. Pomocí tohoto nástroje se můžete připojit k síti Wi Fi. 9. Vyberte Wi Fi síť ze seznamu a klikněte na Connect. Pro více informací nahlédněte do III 3. Používání adaptéru. 7

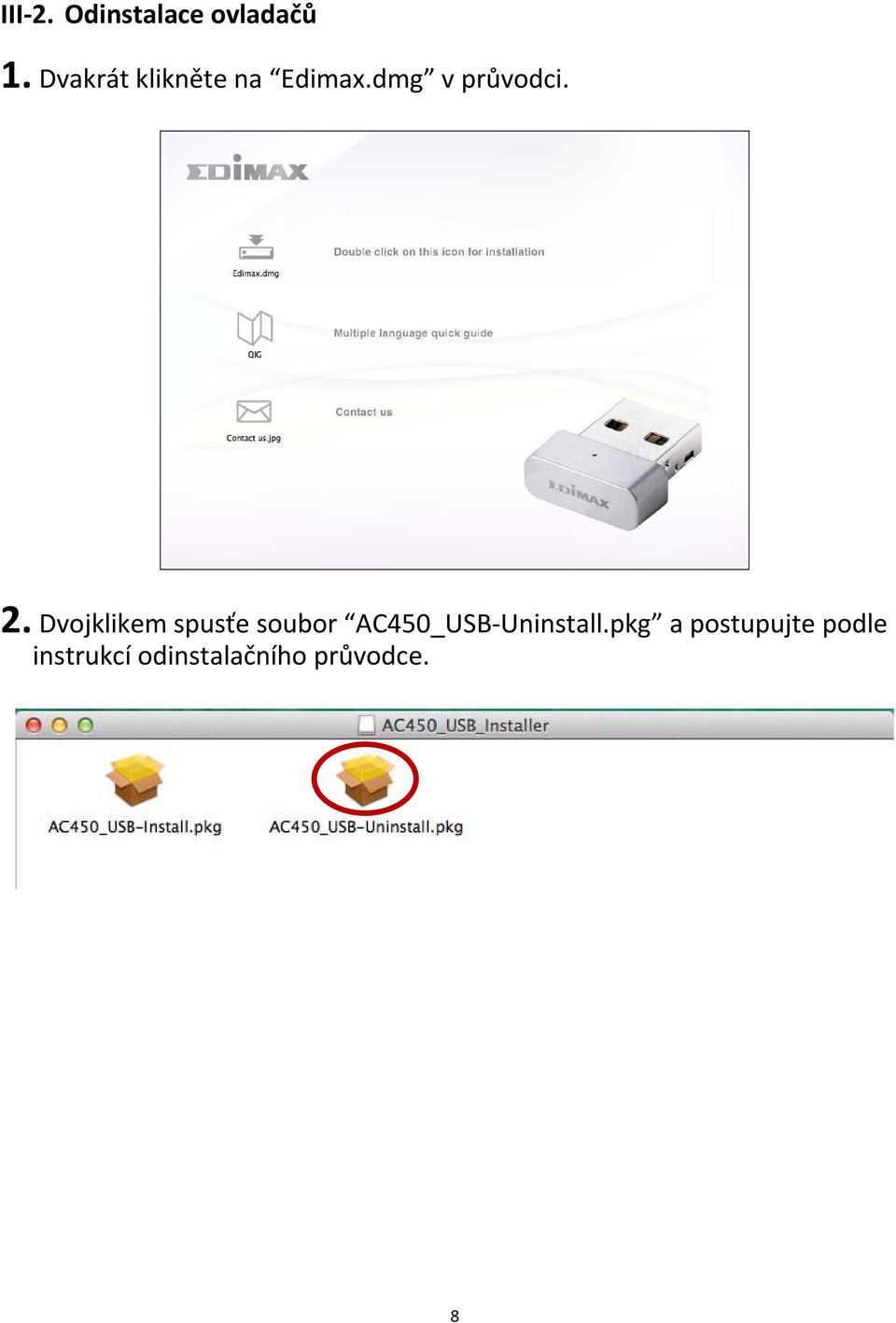

11 III 2. Odinstalace ovladačů 1. Dvakrát klikněte na Edimax.dmg v průvodci. 2. Dvojklikem spusťe soubor AC450_USB Uninstall.pkg a postupujte podle instrukcí odinstalačního průvodce. 8

12 III 3. Používání adaptéru Uživatelé Mac musí pro připojení k Wi Fi síti používat dodávaný software. III 3 1. Připojení k Wi Fi síti 1. Pokud se okno nástroje pro správu bezdrátového připijení neotevřelo automaticky, klikněte na ikonu E v pravém horním rohu a vyberte možnost Open Wireless Utility. 9

13 2. V menu vyberte položku Site Survey a poté vyberte ze seznamu síť, ke které se chcete připojit a klikněte na Connect. 3. Pokud jste nastavili heslo pro přístup do vaší sítě, budete vyzváni k jeho zadání. Zadejte heslo a klikněte na OK. 10

14 4. Poté co zadáte správné heslo budete úspěšně připojeni k vaší Wi Fi síti. 11

15 III 3 2. Bezdrátové nástroje Bezdrátové nástroje umožňují monitoring a konfiguraci vašeho připojení. Pro navigaci použijte horní menu. III Profily Pod položkou Profile můžete nastavit více profilů bezdrátového připojení. Pod Profile list najdete seznam existujících profilů. ADD EDIT DELETE ACTIVATE Otevře okno pro přidání profilu. Úprava existujícího profilu. Smaže existující profil. Aktivuje existující profil. ADD Jakmile vyberete možnost ADD, otevře se nové okno. Vyberte SSID z rozbalovacího menu v pravém horním rohu, zadejte jméno profilu v Profile name, přejděte na Authentication & Security a zadejte bezpečnostní klíč do políčka WPA Pre Shared Key. Nový profil můžete přidat i z obrazovky Site Survey. 12

16 Power Saving Mode Tx Power RTS Threshold Fragment Threshold Vyberte CAM (Constantly Awake Mode) nebo Power Saving Mode v závislost na vašich preferencích. V režimu Power Saving zařízení automaticky redukuje spotřebu energie ve chvíli, kdy není používané. Nastavte úroveň Tx power. Toto nastaví vysílací výkon bezdrátového adaptéru. Nižší hodnota sníží výkon, ale sníží rušení na lokální síti. Nastavte hodnotu RTS threshold. Nastavte hodnotu fragment threshold. Doporučujeme zachovat výchozí hodnoty pro ostatní nastavení na této stránce. Pokročilí uživatelé je mohou přizpůsobit, pokud potřebují. 13

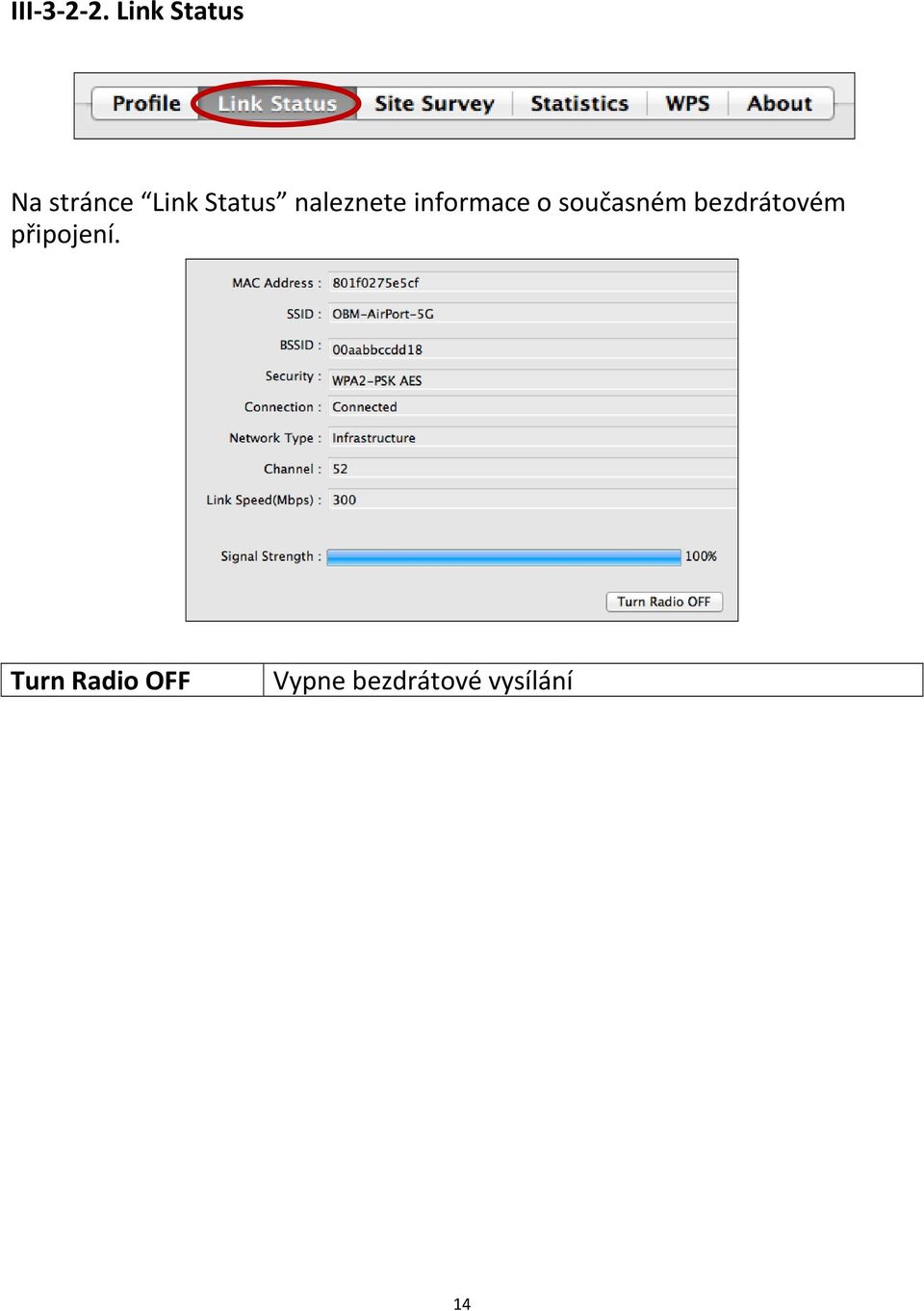

17 III Link Status Na stránce Link Status naleznete informace o současném bezdrátovém připojení. Turn Radio OFF Vypne bezdrátové vysílání 14

18 III Site Survey Záložka Site survey vypisuje seznam všech dostupných Wi Fi sítí a informací o každé z nich. RESCAN CONNECT ADD PROFILE Obnoví seznam dostupných sítí. Připojení k vybrané síti. Použít vybranou síť pro vytvoření nového profilu.(viz VII 3 2. Profily). 15

19 III Statistics Záložka Statistics zobrazuje data o vyslaných a přijatých paketech přes bezdrátovou síť. RESET COUNTER Resetuje počítadla na 0. 16

20 III WPS Wi Fi Protected Setup je jednoduchá, alternativní možnost vytvoření připojení mezi WPS kompatibilními zařízeními. Nejmodernější bezdrátová síťová zařízení mají zabudované tlačítko WPS, které aktivuje funkci WPS. Pokud je WPS aktivováno správným způsobem a ve správný čas na dvou kompatibilních zařízeních, tato zařízení mezi sebou automaticky vytvoří připojení. WPS může být aktivováno také přes webové rozhraní zařízení, což má stejný efekt jako stisknutí tlačítka WPS. WPS PIN kód je další variantou WPS, která může být aktivována z webového rozhraní a zahrnuje použití PIN kódu mezi dvěma zařízezeními pro identifikaci a ověření. Na záložce WPS najdete informace o Wireless Protected Setup (WPS), obsahuje také seznam přístupových bodů s podporou WPS. Instrukce pro nastavení PBC WPS a PIN kód WPS jsou níže. Pro nastavení postupujte podle instrukcí níže: Nastavení WPS můžete uložit pomocí tlačítka Export Profile a přepínat mezi přofily použitím WPS Profile List. 17

21 PBC: Konfigurace stisknutím tlačítka PBC WPS může být spuštěno zapomocí následujících kroků: 1. Stiskněte tlačítko WPS na vašem routeru/access pointu po správný čas pro aktivaci WPS. Zkontrolujte instrukce k vašemu zařízení pro zjištění jak dlouho je potřeba tlačítko WPS držet pro aktivaci WPS. 2. Během dvou minut klikněte na tlačítko PBC ve spodní levé části záložky WPS. Bezdrátov adaptér vytvoří připojení s vaším routerem/access pointem. PIN Code WPS PIN code WPS přidává použití PIN kódu mezi zařízeními. Je to užitečné pro identifikaci a ověření v prostředí zahlceném bezdrátovými sítěmi a zařízeními. 1. PIN kód bezdrátového adaptéru je ve střední části záložky WPS vedle PIN. Přejděte do webového rozhraní vašeho routeru/access pointu a zadejte PIN bezdrátového adaptéru a aktivujte PIN code WPS na vašem routeru/adaptéru. Zkontrolujte instrukce k vašemu bezdrátového routeru/access pointu, pro zjištění jakým způsobem se přihlásit do webového rozhraní a kde zadat PIN kód. 2. V průběhu dvou minut vyberte ze seznamu WPS AP váš bezdrátový router/access point, jak je ukázán níže a klikněte na tlačítko PIN v levé spodní části záložky WPS. Bezdrátový adaptér vytvoří připojení s routerem/access pointem. 18

22 Níže je obecný popis položek v záložce WPS : Rescan Information Pin Code Renew Config Mode Enrollee Registrar Profile Detail Connect Rotate Disconnect Export Profile Delete PIN PBC Aktualizuje seznam dostupných Wi Fi sítí Zobrazí více informací o vybrané bezdrátové síti. Vygeneruje nový pin kód pro nastavení WPS Pin code Při výběru Enrollee se bude zařízení chovat jako bezdrátový klient a získá nastavení z routeru/access pointu. Toto je výchozí nastavení. Při výběru Registrar budou ostatní WPS zařízení získávat nastavení od bezdrátového adaptéru. Režim Enrollee je doporučený. Ukáže detaily WPS profilu. Připojit k vybranému WPS profilu. Rotovat WPS profil. Odpojit od vybraného WPS profilu. Zapsat současné nastavení WPS jako profil. Smazat vybraný profil. Začít PIN code WPS s vybraným access pointem. Začít konfiguraci pomocí stisknutí tlačítka WPS. 19

23 III About Záložka About ukazuje různé informace jako verzi aplikace wireless utility a verzi ovladače. 20

24 IV. Windows IV 1. Instalace ovladačů 1. Klikněte na bezdrátový USB adaptér EW 7711MAC pro pokračování. 2. Kliknutím na Install Driver začnete instalaci ovladačů pro váš EW 7711MAC. 21

25 3. Počktejte dokud instalátor nepřipraví instalaci ovladačů. 4. Klikněte na Next pro pokračování. 5. Klikněte na Install pro instalaci ovladačů. 22

26 6. Počkejte dokud se ovladače nenainstalují. 7. Jakmile je instalace kompletní klikněte na Finish. 23

27 8. Klikněte na Exit pro zavření průvodce. Tento zkrácený instalační manuál je dostupný také na CD ve výcejazyčné verzi. Pro otevření klikněte na Multi language QIG. 9. Uživatelé Windows se mohou k bezdrátovým sítím připojit obvyklým způsobem. Pro instrukce jak na to nahlédněte do IV 3. Používání adaptéru. 24

28 IV 2. Odinstalace ovladačů IV 2 1. Windows XP/Vista/7 1. Přejděte na Start > Programs > Edimax Wireless LAN > Uninstall 2. Postupujte podle instrukcí na obrazovce. Průvodce vás provede celým procesem odinstalace. IV 2 2. Windows 8 1. Klikněte pravým tlačítkem kdekoliv na obrazovce Start a následně klikněte na ikonu All apps v pravém horním rohu. 2. Najděte kategorii Edimax Wireless LAN a vyberte Uninstall, dále postupujte podle instrukcí na obrazovce. 25
