5 Automatické stříkací pistole Trilogy AAA 1 Automatické stříkací pistole Trilogy AAA Bezpečnostní upozornění Žádáme vás o přečtení a dodržování těchto bezpečnostních předpisů. V dokumentaci jsou na příslušných místech uvedena varování, upozornění a pokyny specifické pro jednotlivé úkony nebo zařízení. Zajistěte, aby veškerá dokumentace k zařízení, včetně těchto pokynů, byla trvale přístupná osobám, které zařízení obsluhují nebo provádějí jeho opravy a údržbu. Kvalifikované osoby Vlastníci zařízení zodpovídají za to, že zařízení dodané společností Nordson bude nainstalováno, obsluhováno a opravováno kvalifikovanými osobami. Kvalifikovanými osobami se rozumějí ti zaměstnanci nebo pracovníci dodavatelů, kteří jsou vyškoleni tak, aby bezpečně zvládali svěřené úkoly. Jsou obeznámeni se všemi příslušnými bezpečnostními pravidly a předpisy a mají náležitou fyzickou způsobilost k provádění svěřených úkolů. Plánované použití Používání zařízení Nordson jiným způsobem, než jaký je popsán v dokumentaci, která je společně s ním dodána, může mít za následek úraz osob nebo škodu na majetku. Za nesprávný způsob používání zařízení se pokládá například: používání neslučitelných materiálů provádění neoprávněných úprav odstraňování nebo obcházení bezpečnostních krytů a blokovacích zařízení používání neslučitelných nebo poškozených dílů používání neschválených přídavných zařízení překračování maximální provozní zatížitelnosti zařízení Předpisy a schválení Zajistěte, aby zařízení bylo jako celek dimenzováno a schváleno pro prostředí, ve kterém bude používáno. Veškerá schválení obdržená pro provoz zařízení dodaného společností Nordson pozbývají platnosti, pokud nejsou dodrženy pokyny pro jeho instalaci, obsluhu, opravy a údržbu.

6 2 Automatické stříkací pistole Trilogy AAA Bezpečnost osob Dodržováním následujících pokynů předejdete úrazům. Nesvěřujte obsluhu ani opravy či údržbu zařízení osobám, které nemají potřebnou kvalifikaci. Neuvádějte zařízení do provozu, pokud jsou porušeny jeho bezpečnostní kryty, dvířka či víka nebo pokud jeho automatická blokovací zařízení nefungují správně. Neobcházejte ani nevyřazujte z činnosti žádná bezpečnostní zařízení. Udržujte bezpečnou vzdálenost od zařízení, které je v pohybu. Je-li třeba provést nastavení nebo opravu zařízení, které je dosud v pohybu, vypněte přívod proudu a vyčkejte, dokud zařízení nebude v naprostém klidu. Odpojte přívod proudu a zařízení zajistěte tak, aby se zamezilo jeho nenadálému uvedení do pohybu. Před zahájením seřizování nebo opravy systémů nebo součástí, které jsou pod tlakem, uvolněte (vypusťte) hydraulický i vzduchotechnický tlak. Před zahájením opravy elektrických obvodů zařízení vypněte spínače, zablokujte je a opatřete výstražnými tabulkami. Při používání ručních stříkacích pistolí musíte být uzemnění. Používejte elektricky vodivé rukavice nebo zemnicí pásek připojený k rukojeti pistole nebo k jinému skutečnému zemnícímu bodu. Nesmíte na sobě mít žádné kovové předměty jako například šperky nebo nástroje. Jestliže zaznamenáte i mírný elektrický šok, okamžitě vypněte veškerá zařízení. Neuvádějte zařízení opět do provozu, dokud nebude problém nalezen a odstraněn. Ke všem používaným materiálům si obstarejte příslušné listy s bezpečnostními údaji a důkladně se s nimi seznamte. Dodržujte pokyny výrobce k bezpečnému používání materiálů a manipulaci s nimi a používejte doporučené osobní ochranné prostředky. Zajistěte dostatečné větrání prostorů, kde provádíte stříkání. Aby se předešlo úrazům, je na pracovišti nutno věnovat pozornost i méně zjevným nebezpečím, která často nelze úplně odstranit, například horkým povrchům, ostrým hranám, elektrickým obvodům pod napětím a pohyblivým dílům, které z praktických důvodů nemohou být uzavřeny nebo jinak chráněny. Kapaliny pod vysokým tlakem Kapaliny pod vysokým tlakem, pokud nejsou bezpečně zvládnuté, jsou velmi nebezpečné. Než začnete provádět seřizování nebo servis na vysokotlakém zařízení, vždy musíte nejdříve uvolnit tlak kapaliny. Proud kapaliny pod vysokým tlakem může řezat jako nůž a může způsobit vážné tělesné poranění, amputaci nebo i smrt. Kapalina pronikající přes pokožku také může způsobit otravu. Pokud utrpíte poranění vpichem kapaliny, musíte okamžitě vyhledat lékařskou pomoc. Pokud je to možné, vezměte s sebou k poskytovateli zdravotní péče kopii bezpečnostního listu pro vystříknutou kapalinu. Národní asociace výrobců stříkacích systémů vytvořila kartičku, kterou byste měli mít při obsluze vysokotlakého stříkacího systému u sebe. Tyto kartičky se dodávají s vaším zařízením. Na této kartičce se nachází následující text:

7 Automatické stříkací pistole Trilogy AAA 3 VAROVÁNÍ: Úraz způsobený kapalinou pod vysokým tlakem může být velmi vážný. Pokud jste zraněni nebo máte podezření na zranění: Okamžitě jděte na pohotovost. Řekněte lékaři, že máte podezření na poranění vpichem. Ukažte mu tuto kartičku Řekněte mu, jaký druh materiálu jste právě stříkali ZDRAVOTNÍ VAROVÁNÍ RÁNY ZPŮSOBENÉ HYDRAULICKÝM TLAKEM: POZNÁMKA PRO LÉKAŘE Vpich do pokožky je závažný úraz. Je důležité, aby byl tento úraz co nejdříve ošetřen chirurgicky. Neodkládejte léčbu z důvodu zjištění toxicity. Toxicita je problémem u některých neobvyklých laků vstříknutých přímo do krevního oběhu. Doporučujeme, abyste se poradili s plastickým chirurgem nebo lékařem zabývajícím se rekonstrukční chirurgií rukou. Závažnost rány závisí na tom, kde se zranění na těle nachází, zda látka po cestě na něčeho narazila a pak se odrazila, což způsobilo další škody, a také na mnoha jiných faktorech, včetně mikroflóry sídlící v laku nebo pistoli, která se dostala do rány. Pokud vstříknutý lak obsahuje akrylový latex a titanovou bělobu, které poškozují odolnost tkáně proti infekcím, budou v ráně bujet bakterie. Mezi léčebné postupy, které lékaři doporučují pro poranění rukou vpichem, patří okamžitá dekomprese uzavřených vaskulárních oddílů ruky, aby došlo k uvolnění podkladové tkáně zvětšené vstříknutým lakem, uvážlivá excize a vyčištění rány a okamžitá antibiotická léčba. Požární bezpečnost Dodržováním následujících pokynů předejdete vzniku požáru nebo nebezpečí výbuchu. Uzemněte veškerá vodivá zařízení. Používejte pouze uzemněné hadice pro vzduch i kapalinu. Pravidelně kontrolujte uzemnění zařízení. Odpor k zemi nesmí přesahovat hodnotu jednoho megaohmu. Zařízení okamžitě vypněte, pokud si všimnete jiskření nebo vzniku elektrického oblouku. Neuvádějte zařízení opět do provozu, dokud nebude příčina rozpoznána a odstraněna. V místech, kde se používají nebo skladují hořlavé materiály, nekuřte, neprovádějte svářečské nebo brusičské práce a nepoužívejte otevřený oheň. Nezahřívejte materiály na teploty vyšší, než jak je doporučuje jejich výrobce. Ujistěte se zařízení pro sledování a omezování teploty fungují správně. Zajistěte řádné větrání a zamezte tak možnosti vzniku nebezpečných koncentrací těkavých částic nebo výparů. Při používání materiálů se řiďte místními zákonnými předpisy nebo příslušnými materiálovými listy s bezpečnostními údaji. Během práce s hořlavými materiály neodpojujte elektrické obvody, které jsou pod napětím. Při vypínání elektrického proudu použijte vždy nejdříve hlavní vypínač, aby se zamezilo jiskření.

8 4 Automatické stříkací pistole Trilogy AAA Seznamte se s umístěním tlačítek nouzových vypínačů, uzavíracích ventilů a hasicích přístrojů. Dojde-li ke vzniku požáru ve stříkací kabině, neprodleně vypněte stříkací systém i odsávací ventilátory. Čištění, údržbu, zkoušky a opravy zařízení provádějte v souladu s pokyny uvedenými v dokumentaci dodané se zařízením. Používejte pouze originální náhradní díly, které jsou pro zařízení určeny. Informace a rady týkající se náhradních dílů získáte u svého zástupce společnosti Nordson. Nebezpečí spojené s použitím rozpouštědel na bázi halogenovaných uhlovodíků Nepoužívejte rozpouštědla na bázi halogenovaných uhlovodíků v tlakových systémech obsahující hliníkové součásti. Pod tlakem mohou tato rozpouštědla reagovat s hliníkem a explodovat, což by mohlo způsobit zranění, smrt nebo poškození majetku. Rozpouštědla na bázi halogenovaných uhlovodíků obsahují některé z následujících prvků: Prvek Značka Předpona Fluór F Fluoro Chlór Cl Chloro Bróm Br Bromo Jód I Jodo Více informací naleznete v materiálových bezpečnostních listech nebo kontaktujte svého dodavatele materiálu. Pokud používáte rozpouštědla na základě halogenovaných uhlovodíků, kontaktujte svého zástupce firmy Nordson a požadujete informace o kompatibilních výrobcích značky Nordson. Postup v případě nesprávné funkce zařízení Pokud systém nebo kterékoliv z jeho zařízení nefungují správně, neprodleně je vypněte a proveďte následující kroky: Zavřete hydraulické a pneumatické uzavírací ventily a uvolněte tlaky. Odpojte přívod elektrického proudu do systému a zablokujte jej. Zjistěte důvod nesprávné funkce zařízení a proveďte příslušnou nápravu. Teprve poté je možné systém opět spustit. Likvidace Likvidaci zařízení a materiálů použitých při jeho provozu provádějte v souladu s místními zákonnými předpisy.

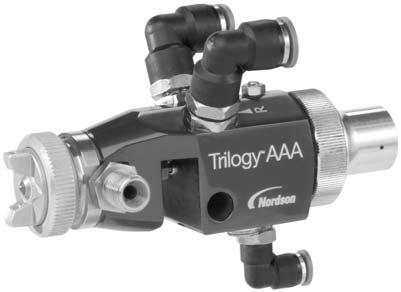

9 Automatické stříkací pistole Trilogy AAA 5 Popis Automatické bezvzduchové stříkací pistole s přívodem vzduchu Trilogy AAA (= Air Assisted Airless) jsou stlačeným vzduchem ovládané automatické stříkací pistole pro aplikaci stříkatelných kapalin při vysokých tlacích. Pistole se dodává nakonfigurovaná pro dálkové ovládání spouštění, rozprašovacího vzduchu a formovacího vzduchu. Pistoli je možné podle potřeby přestavět na ruční ovládání rozprašovacího vzduchu a formovacího vzduchu. Všechny smáčené části jsou vyrobeny z nerezové oceli. Tyto pistole se mohou používat v systémech s cirkulací i bez cirkulace. Technické údaje Položka Hmotnost Rozměry Armatury Maximální tlak kapaliny Maximální teplota kapaliny Typický průtok kapaliny Maximální tlak vzduchu Doporučený tlak rozprašovacího vzduchu Doporučený tlak spouštěcího vzduchu Specifikace 670 gramů 150 x 75 x 90 mm D x Š x V Kapalina: koleno 1/2-20 JIC (US), přímá G 1/4 (EU) Rozprašovací a formovací vzduch: trubice 3/8 palce (USA), 8 mm (EU) Spouštěcí vzduch: trubice 1/8 palce (USA), 4 in (EU) 250 bar (3625 psi) 60 C 0,26 l/min s tryskou 0,23 mm, tlakem vzduchu 2 bar, tlakem kapaliny 100 bar a viskozitou 45 s v 4 mm DIN Becher 6,0 bar (85 psi) 1,5-4,5 baru (21-64 psi) 4,5-6 baru (64-85 psi) Spotřeba vzduchu při Kulatý tvar Plochý tvar 1,5 bar (21 psi): 6,4 m 3 /h (226 ft 3 /h) 4,8 m 3 /h (169 ft 3 /m) 2 bar (28 psi): 7,4 m 3 /h (261 ft 3 /h) 5,8 m 3 /h (204 ft 3 /h) 2,5 bar (36 psi): 8,8 m 3 /h (310 ft 3 /h) 6,7 m 3 /h (236 ft 3 /h) 3 bar (42 psi): 10 m 3 /h (353 ft 3 /h) 7,9 m 3 /h (278 ft 3 /h) Úroveň akustického při Kulatý tvar Plochý tvar tlaku (A) 1,5 bar (21 psi): 74 db(a) 73 db(a) 2 bar (28 psi): 76 db(a) 74 db(a) 3 bar (42 psi): 77 db(a) 80 db(a) (A) Měření a specifikace úrovně akustického tlaku byly provedeny v souladu s Třetím nařízením k zákonu o bezpečnosti přístrojů DIN 45635, část 1/ POZNÁMKA: Použijte vzduchový filtr / odlučovač pro úpravu přiváděného vzduchu. Čistý a suchý vzduch zlepšuje kvalitu stříkání a prodlužuje životnost stříkací pistole.

10 6 Automatické stříkací pistole Trilogy AAA CE PROHLÁŠENÍ O SHODĚ podle směrnice ES pro strojní zařízení Nordson Corporation, Westlake, Ohio, USA, prohlašuje na svoji vlastní zodpovědnost, že výrobek: Automatické stříkací pistole Trilogy Modely: AAA, AS, LP, LP QC Vyhovujíí příslušným požadavkům směrnice ES pro strojní zařízeníí (2006/42/ES) v platném znění. Vyhovují dalším příslušným požadavkům směrnice ES pro strojní zařízení v platném znění. Směrnice 94/9/ES Zařízení ve výbušných prostředích. Použití v zóně 1, zařízení kategorie 2 Byly použity následující harmonizované normy (nebo jejich části): DIN EN ISO 12100, 2011: Bezpečnost strojního zařízení EN 349 Nejmenší mezery k zamezení stlačení částí lidského těla DIN EN ISO 3741 Vznik hluku ISO 7731 Předpisy pro ochranu před hlukem DIN EN 1953, Rozprašovací a stříkací zařízení pro nátěrové hmoty - Bezpečnostní požadavky DIN EN Neelektrická zařízení pro prostředí s nebezpečím výbuchu Byly použity následující národní technické normy a specifikace: EN 614 Ergonomickéé zásady navrhováníí Justin Hall 1. května 2012 Engineering Manager, Industrial Coating Systems Pověřený zástupce společnosti Nordson v EU Kontakt: Provozní ředitel Industrial Coating Systems Nordson Deutschland GmbH Heinrich Hertz Straße D Erkrath

11 Automatické stříkací pistole Trilogy AAA 7 Montáž VAROVÁNÍ: Všechny následující činnosti smí provádět jen kvalifikovaný personál. Dodržujte bezpečnostní pokyny uvedené zde a v ostatních souvisejících dokumentech. 1. Viz Obr. 1. Použijte montážní otvor 10 mm (1) k namontování stříkací pistole dle potřeby. Používáte-li montážní tyče 1/2 palce, použijte adaptér 10 mm na 1/2 palce dodávaný s pistolí. 2. Připojte trubici 1/4 palce (USA) nebo 8 mm (EU) spouštěcího vzduchu k armatuře označené St. POZNÁMKA: Spouštěcí vzduch byl měl být ovládán dvoupolohovým trojcestným elektromagnetickým ventilem s rychlým výfukem. 3. Připojte vzduchovou trubici 3/8 palce (USA) nebo 8 mm (EU) k portům F a R. Port F je pro formovací vzduch, port R pro rozprašovací vzduch. Tyto porty umožňují dálkové ovládání rozprašování nátěru a tvaru proudu. VAROVÁNÍÍ: Tlaková třída kapalinových hadic musí být vyšší než maximální možný tlak kapaliny v systému. Nepoužívejte hadice nižší tlakové třídy. 4. Připojte hadice pro přívod a návrat kapaliny ke kolenům 1/2 palce JIC (3) nebo přímým armaturám G 1/4 (2). 5. Bude-li použit systém bez cirkulace, demontujte koleno z jedné kapalinové armatury a namontujte kloboučkovou matici a těsnění (4, 5) dodávané s pistolí. POZNÁMKA: Před použitím pistole ve výrobě propláchněte pistoli rozpouštědlem nebo vodným čisticím roztokem, abyste odstranili veškerý olej nebo jiné znečišťující látky zbylé z procesu výroby. F R St Obr. 1 Automatická stříkací pistole Trilogy AAA

12 8 Automatické stříkací pistole Trilogy AAA Přestavba na ruční ovládání Chcete-li pistoli přestavět na ruční ovládání rozprašovacího vzduchu a formovacího vzduchu, objednejte dva regulátory (29) uvedené v seznamu dílů stříkací pistole. 1. Vyměňte kolena a přechodové armatury F a R za regulátory. 2. Demontujte zátku z portu Sp v dolní části pistole a namontujte sem jednu z přechodových armatur demontovaných v kroku 1. Přiveďte vzduch pro rozprašování a formování k armatuře Sp. F R Demontujte Namontujte Přechodová armatura Regulátory St Sp Obr. 2 Přestavba na ruční ovládání Provoz VAROVÁNÍ: Všechny následující činnosti smí provádět jen kvalifikovaný personál. Dodržujte bezpečnostní pokyny uvedené zde a v ostatních souvisejících dokumentech. Viz Obr. 1 a 2. Spuštění stříkací pistole se realizuje přivedením vzduchu na port St. Tvar proudu při stříkání je možné upravit následujícími způsoby: Položka Port R Port F Orientace plochého tvaru proudu Popis/Seřízení Rozprašovací vzduch: Zvýšení objemu pro jemnější rozprášení, snížení objemu pro hrubší stříkání. (Ruční ovládání: otočení regulátoru po směru hodinových ručiček znamená zvýšení, proti směru snížení) Formovací vzduch: Zvýšení objemu pro kulatý tvar; snížení objemu pro plochý tvar. (Ruční ovládání: Otočení regulátoru po směru hodinových ručiček pro kulatý tvar, proti směru pro plochý tvar) 1. Uvolněte veškerý tlak přiváděný do stříkací pistole. 2. Viz Obr. 1. Uvolněte kroužek vzduchového uzávěru (6). 3. Otočte vzduchový uzávěr (7) do požadované polohy. 4. Kroužek bezpečně utáhněte. Obr. 3 Orientace tvaru proudu

13 Automatické stříkací pistole Trilogy AAA 9 Údržba VAROVÁNÍ: Všechny následující činnosti smí provádět jen kvalifikovaný personál. Dodržujte bezpečnostní pokyny uvedené zde a v ostatních souvisejících dokumentech. Kapaliny pod vysokým tlakem jsou velmi nebezpečné. Před provedením těchto postupů musíte uvolnit tlak kapaliny i vzduchu přiváděného do pistole. Čištění 1. Propláchněte stříkací pistoli rozpouštědlem nebo vodným čisticím roztokem na konci každé změny nebo na začátku dlouhé přestávky ve výrobě. Stříkací pistoli nesmíte nikdy ponořit do rozpouštědla nebo čisticího roztoku. 2. Uvolněte tlak kapaliny a tlak spouštěcího vzduchu a zablokujte ovládací prvky pistole. Vyčistěte vzduchový uzávěr a trysku pomocí kartáče s jemným vlasem a rozpouštědla nebo vodného čisticího roztoku. Podle potřeby očistěte těleso pistole. POZNÁMKA: Při čištění otvoru trysky používejte pouze nástroje určené pro čištění trysek. Sady pro čištění trysek získáte i svého zástupce firmy Nordson. Mazání Denně mažte O-kroužky pístu, vodítko pístu a těsnění pístu olejem bez silikonu nebo řídkým mazacím tukem, použijte při tom mazací otvor v tělese pistole. Používáte-li regulátory pro ovládání rozprašovacího vzduchu a formovacího vzduchu, odšroubujte regulátory F a R proti směru hodinových ručiček, až uvidíte těsnění, pak těsnění namažte.

14 10 Automatické stříkací pistole Trilogy AAA Vyhledávání závad VAROVÁNÍ: Všechny následující činnosti smí provádět jen kvalifikovaný personál. Dodržujte bezpečnostní pokyny uvedené zde a v ostatních souvisejících dokumentech. Tyto postupy při odstraňování závad postihují pouze nejběžnější problémy. Pokud nevyřešíte problém za pomoci poskytnutých informací, obraťte se na svého zástupce společnosti Nordson. Informace o dílech viz obr.4. Problém Možná příčina Nápravná opatření 1. Průtok laku se snižuje v Ucpaný kapalinový filtr Vyčistěte filtr. průběhu stříkání Viskozita je příliš vysoká Snižte viskozitu materiálu. Tryska je příliš velká nebo opotřebovaná Vyměňte trysku. 2. Nepravidelný tvar proudu Příliš nízký tlak kapaliny Otvor trysky je ucpaný Ucpaný kapalinový filtr Tryska je příliš velká nebo opotřebovaná Viskozita je příliš vysoká Rozprašovacího vzduchu není dost nebo není žádný Otvory vzduchového uzávěru jsou ucpané 3. Tryska se ucpává Pigment materiálu je příliš hrubý pro danou velikost trysky 4. Stříkání pokračuje, i když je pistole vypnutá Okatost kapalinového filtru je příliš velká Těsnění trysky nebo kulička jehla jsou opotřebované Těsnicí ucpávky jehly je příliš utažená, jehla se nemůže pohybovat Pružiny pístu jsou opotřebované Elektromagnetický ventil spouštějící pistoli nefunguje správně Zvyšte tlak kapaliny. Vyčistěte nebo vyměňte trysku. Vyčistěte filtr. Vyměňte trysku. Snižte viskozitu materiálu. Seřiďte průtok rozprašovacího vzduchu pomocí regulátoru R. Použijte kartáč s jemným vlasem a rozpouštědlo nebo vodný čisticí roztok a vyčistěte vzduchový uzávěr. Použijte větší trysku. Použijte filtr s menší okatostí. Vyměňte trysku nebo jehlu. Povolte těsnicí ucpávku jehly nebo vyměňte těsnění. Vyměňte pružiny. Zkontrolujte, že se píst plynule pohybuje ve válci. Zkontrolujte funkci elektromagnetického ventilu. Pokračování...

15 Automatické stříkací pistole Trilogy AAA 11 Problém 5. Kapalina prosakuje přes těsnicí ucpávku 6. Vzduch uniká ze vzduchového uzávěru, když pistole nestříká 7. Vzduch unikající při provozu z mazacího otvoru v tělese pistole 8. Vzduch uniká z víčka pružin 9. Když je pistole zapnutá, neproudí rozprašovací vzduch před kapalinou 10. Pistole nestříká správně: není dostatek rozprašovacího vzduchu a kapaliny Možná příčina Těsnicí ucpávka je příliš volná Těsnění jehly jsou opotřebovaná. Opotřebovaná těsnění pístu Opotřebovaná těsnění pístu Opotřebovaná těsnění pístu Je nutné seřídit proudění předvzduchu Píst se neotvírá správně Nápravná opatření Utáhněte těsnicí ucpávku. Vyměňte těsnění. Vyměňte píst. Vyměňte píst. Vyměňte píst. Správné seřízení viz postup při výměně pístu. Demontujte píst, vyčistěte válec pístu; vyměňte píst je-li opotřebovaný nebo poškozený. Oprava VAROVÁNÍ: Všechny následující činnosti smí provádět jen kvalifikovaný personál. Dodržujte bezpečnostní pokyny uvedené zde a v ostatních souvisejících dokumentech. Kapaliny pod vysokým tlakem jsou velmi nebezpečné. Před provedením těchto postupů musíte uvolnit tlak kapaliny i vzduchu přiváděného do pistole. Výměna trysky a vzduchového uzávěru 1. Viz Obr. 4. Odšroubujte kroužek vzduchového uzávěru (1) a demontujte ho, vzduchový uzávěr a těsnění (2,3) a trysku (4) z pistole. 2. Demontujte trysku ze vzduchového uzávěru. 3. Zkontrolujte těsnění vzduchového uzávěru (3) a vyměňte ho, je-li poškozené. 4. Namontujte novou trysku do nového vzduchového uzávěru. 5. Nasaďte vzduchový uzávěr, těsnění a trysku do kroužku a všechny je namontujte na pistoli. Nastavte orientaci vzduchového uzávěru dle potřeby, potom kroužek bezpečně utáhněte.

16 12 Automatické stříkací pistole Trilogy AAA Výměna jehly 1. Viz Obr. 4. Na víčko pružin (21) působí tlak pružin. Opatrně odšroubujte přídržnou matici pružin (20) a sejměte víčko pružin. 2. Demontujte velkou a malou pružinu (22, 23). Uchopte vodicí matici (24) a vytáhněte sestavu jehly (7, 24, 25) z pistole. 3. Demontujte vodicí matici (24) a zarážkovou matici (25) ze staré jehly a namontujte je na novou jehlu. 4. Namontujte jehlu přes píst a do pistole. 5. Nastavte polohu zarážkové matice tak, aby byla mezera 1-1,5 mm mezi ní a plochou pístu. 6. Utáhněte vodicí matici na zarážkovou matici. Znovu zkontrolujte mezeru a podle potřeby ji upravte. 7. Nasaďte pružiny do víčka pružin, potom namontujte víčko pružin na pistoli a zajistěte ho pomocí přídržné matice pružin. Matici řádně utáhněte. Výměna těsnění jehly 1. Viz Obr. 4. Demontujte jehlu, jak bylo popsáno v odstavci Výměna jehly. 2. Odšroubujte matici komory (12) a stáhněte ji z těsnicí ucpávky (11). 3. Demontujte rozprašovací komoru (13) z pistole. Všimněte si dvou O-kroužků (9) nasazených v drážkách na povrchu tělesa pistole. Tyto O-kroužky neuvolňujte. Pokud jsou poškozené, vyměňte je. 4. Odšroubujte těsnicí ucpávku (11) z rozprašovací komory a demontujte dva O-kroužky (9), dvě obrácená misková těsnění (10) a těsnicí ucpávku (8) z komory. 5. Zkontrolujte těsnicí ucpávku a vyměňte ji, je-li poškozená. 6. Namontujte těsnicí ucpávku do komory a pak podle obrázku nasaďte O-kroužky a obrácená misková těsnění. 7. Zašroubujte těsnicí ucpávku do komory, ujistěte se, že dva O-kroužky v čele tělesa pistole jsou správně nasazené a potom namontujte komoru do pistole. 8. Nasaďte matici komory na těsnicí ucpávku a pevně ji utáhněte. 9. Namontujte jehlu, jak bylo popsáno v odstavci Výměna jehly.

17 Automatické stříkací pistole Trilogy AAA 13 Výměna pístu 1. Viz Obr. 4. Demontujte jehlu, jak bylo popsáno v odstavci Výměna jehly. 2. Povolte šestihrannou matici (14) na přídržném šroubu (15), potom demontujte přídržný šroub z tělesa pistole. 3. Pomocí nízkotlaké vzduchové pistole přiveďte vzduch do vzduchového portu spouštěcího vzduchu a vytlačte píst z válce. 4. Nasaďte nový píst do válce, zašroubujte přídržný šroub do tělesa pistole, až se dostane do kontaktu s pístem, potom utáhněte šestihranou matici, aby držela šroub bezpečně na místě. 5. Namontujte jehlu, jak bylo popsáno v odstavci Výměna jehly. Výměna těsnicího kroužku 1. Viz Obr. 4. Demontujte vzduchový uzávěr a trysku. 2. Odšroubujte přídržnou matici pružin (20) a demontujte víčko pružin a pružiny (21, 22, 23). 3. Demontujte přídržný šroub těsnění (5) a hliníkový těsnicí kroužek (6). 4. Nasaďte nový těsnicí kroužek a přídržný šroub těsnění. 5. Namontujte pružiny, víčko pružin a přídržnou matici pružin. 6. Namontujte trysku a vzduchový uzávěr. Náhradní díly Chcete-li objednat náhradní díly, zavolejte středisko zákaznické podpory Nordson Industrial Coating na čísle (800) nebo se obraťte na místního zástupce společnosti Nordson. Zákazníci mimo USA si mohou vyhledat nejbližší zastoupení na adrese Seznam dílů a rozkresy najdete na následujících stranách.

18 Volitelné ruční Regulátory 26f Obr. 4 26e d 29a 26c 27 26b a Automatické stříkací pistole Trilogy AAA a Automatické stříkací pistole Trilogy AAA

19 Položka Díl Popis Počet Pozn Gun, auto, NES, Trilogy AAA Gun, auto, NES, Trilogy AAA, metric Retainer, air cap, AAA LT/auto, Trilogy NES Air cap, AAA, Trilogy NES Seal, air cap, AAA auto, Trilogy NES Nozzle,.33 mm, 50 degree, AAA, Trilogy NES 1 A Screw, retaining, seal 1 C Seal ring, aluminum 1 B, C Needle, AAA auto, Trilogy NES Seal, gland, AAA auto, Trilogy NES O ring, 4.0 x 1.2, Viton, Trilogy NES 2 B, C Seal, cup, inverted 2 C Gland, packing, AAA auto, Trilogy NES Nut, chamber, auto, Trilogy NES Chamber, atomizing, AAA auto, Trilogy NES Nut, hex, M5, DIN Screw, retaining, auto, Trilogy NES Elbow, male, 3/8 tube x 1/8 NPT 2 D Connector, male, elbow, 8 mm tube x 1/8 uni 2 D 16a Insert, adapter, 1/8 NPT, Trilogy NES 2 D 16a Insert, adapter, 1/8 G, Trilogy NES 2 D Nipple, fld, M10 x 1/4 G, AAA auto, Trilogy NES Seal 1 B, C Nut, cap, 1/4 G, AAA auto, Trilogy NES 1 Pokračování... Automatické stříkací pistole Trilogy AAA 15

20 Položka Díl Popis Počet Nut, spring retainer, AAA auto, Trilogy NES Cap, spring, AAA auto, Trilogy NES Spring, outer, AAA, auto, Trilogy NES Spring, inner, AAA auto, Trilogy NES Nut, guide, AAA auto, Trilogy NES Nut, stop, AAA auto, Trilogy NES Piston, complete, AAA auto, Trilogy NES 1 26a Ring, seal 1 B, C 26b Gasket, piston 1 B, C 26c O ring, 16 x B, C 26d Ring, square 2 B, C 26e Seal, take up, complete 1 B, C 26f Nut, counter 1 C Plug, auto, Trilogy NES Elbow, 1/2-20 JIC x 1/4 G, stainless steel 2 NS Adapter, gun bar mount, Trilogy NES Regulator, air, auto, Trilogy NES 2 E 29a Seal 1 B, C POZN. A: K dispozici také v dalších velikostech. Viz seznam Trysky. B: Zahrnuta v sadě těsnění pro pistole Trilogy AAA auto NES. C: Zahrnuta v opravárenské sadě pro pistole Trilogy AAA auto NES. Opravárenská zahrnuje sadu těsnění D: Při výměně objednejte správnou velikost závitu pro vaši aplikaci. E: Volitelné příslušenství, objednávejte samostatně. Používá se pro přestavbu ovládání rozprašovacího a formovacího vzduchu z dálkového na ruční ovládání. Pozn. 16 Automatické stříkací pistole Trilogy AAA

21 Trysky Díl Popis Pozn Tryska, 0,33 mm, 50 stupňů, AAA, Trilogy NES Tryska, 0,23 mm, 40 stupňů, AAA, Trilogy NES Tryska, 0,23 mm, 50 stupňů, AAA, Trilogy NES Tryska, 0,23 mm, 40 stupňů, AAA, Trilogy NES Tryska, 0,23 mm, 50 stupňů, AAA, Trilogy NES Tryska, 0,38 mm, 50 stupňů, AAA, Trilogy NES Tryska, 0,38 mm, 60 stupňů, AAA, Trilogy NES Tryska, 0,78 mm, 50 stupňů, AAA, Trilogy NES Tryska, 0,78 mm, 60 stupňů, AAA, Trilogy NES Automatické stříkací pistole Trilogy AAA 17
