JAZYKOVÁ LABORATOŘ TECHNICKÝ POPIS UCELENÉHO ŘEŠENÍ

Transkript

1 JAZYKOVÁ LABORATOŘ TECHNICKÝ POPIS UCELENÉHO ŘEŠENÍ IDENTIFIKAČNÍ ÚDAJE Stavba: Základní škola Písnická Místo stavby: Písnická 760/11, Praha 4 Dílčí část: AV technika + silnoproud + slaboproud + osvětlení + stavba Stupeň dokumentace: Dokumentace výběru dodavatele - DVD Investor: - Projektant profese: AV MEDIA a.s., Pražská 63, Praha 10 Lucie Píčová

2 OBSAH 1 ÚVOD CÍLE REKONSTRUKCE VÝSLEDEK TOPOLOGICKÝ POPIS REALIZACE Stavební práce bourací a přípravné práce Silnoproud, provozní osvětlení a stínicí technika - zprovoznění Kabelování AV a slaboproudu Usazení nábytku, instalace pylonů a interaktivní tabule Instalace koncových prvků, oživení, předání a zaškolení POPIS KONCOVÉ TECHNOLOGIE JAZYKOVÉ LABORATOŘE Technologie jazykové laboratoře Technologie pro samostudium Interaktivní tabule, vizualizér POŽADAVKY A NÁROKY NA INVESTORA - UŽIVATELE Silnoproud Slaboproud, strukturovaná kabeláž LAN Stavba SERVIS Preventivní prohlídka (Profylaxe) Vzdálená správa ZÁVĚR Přílohy: - Výkres rozvržení AV techniky - Výkres rozvržení silnoproudu, slaboproudu a tras - Výkres rozvržení provozního osvětlení - Výkres zapojení silnoproudu + rozvaděč TATO PROJEKTOVÁ DOKUMENTACE JE DUŠEVNÍM VLASTNICTVÍM FIRMY AV MEDIA, a.s., a VZTAHUJÍ SE NA NI VŠECHNA USTANOVENÍ AUTORSKÉHO ZÁKONA. DOKUMENTACI LZE UŽÍVAT POUZE VE SMYSLU PŘÍSLUŠNÉ SMLOUVY O DÍLO. KOPÍROVÁNÍ A JINÁ ROZŠIŘOVÁNÍ DOKUMENTACE, NEBO JEJICH ČÁSTÍ MOHOU BÝT PROVÁDĚNA JEN SE SOUHLASEM AV MEDIA, a.s. 2

3 1 ÚVOD Tento dokument popisuje možnosti celkové rekonstrukce učebny na novou moderní jazykovou laboratoř pro výuku cizích jazyků pro 24 studentů. Rozměry učebny, která je v dokumentu popisována, jsou uvažovány 11,91 x 6,861 x 3,245 m s 4-mi okny. 2 CÍLE REKONSTRUKCE VÝSLEDEK Výsledkem je vytvořit moderní jazykovou (multimediální) učebnu, která odpovídá požadavkům dnešní doby. S vývojem používání technologií ve školách se možnosti digitální výuky cizích jazyků na všech typech škol posunuly dopředu o několik mílových kroků. Digitální svět nabízí učitelům možnosti, o kterých se jim dříve ani nesnilo. Učebna bude vybavená řešením s maximálním důrazem na kvalitu výuky včetně plné spolupráce učitele i žáků. Řešení bude navíc doplněno interaktivní tabulí s vizualizérem. Žáci jsou vybaveni sluchátky a pevnými počítači. Řešení nabízí digitální obrazovou prezentaci učitele i žáka, streamování videa, monitorování individuální práce na žákovských počítačích, ovládání studentských PC, chat rozhovory s učitelem a mnoho dalšího. Při modernizaci učebny je uvažováno s celkovou rekonstrukcí, tj. od demontáže stávajících silnoproudých a slaboproudých rozvodů k vytvoření nových silnoproudých, slaboproudých rozvodů a kabelových tras pro AV techniku ve třídě. Učebna bude vybavena novým provozním LED osvětlením, novou výmalbou, elektricky ovládanou stínicí technikou a specializovaným nábytkem určeným pro umístění techniky jazykové laboratoře. Jako koncové zařízení bude osazena technologie pro výuku cizích jazyků, studentské pracovní stanice, výukové PC, stolní vizualizér a v neposlední řadě interaktivní tabule s prezentačním SW. 3 TOPOLOGICKÝ POPIS REALIZACE 3.1 Stavební práce bourací a přípravné práce Rekonstrukce učebny začne úplnou demontáží stávajících silových rozvodů, které budou nahrazeným novým rozvodem z podružného rozvaděče v učebně. Stávající silové rozvody budou nejprve přeměřeny a následně odpojeny v rozvodných krabicích. Následně dojde k demontáži provozního osvětlení. V další etapě dojde k přistavení kontejneru na stavební suť (zde po investorovi nárokujeme vyčlenění vhodného místa pro kontejner) v návaznosti na volný přístup pro odvoz suti z učebny. Po přistavení kontejneru budou zahájeny bourací práce obsahující následovné: - zakrytí podlahové krytiny - zasekání otvoru pro podružný silový rozvaděč - vytvoření drážek pro nové silové a slaboproudé okruhy + chráničky ve stěnách a stropě - odstranění staré vrstvy výmalby (stěny + strop) - odstranění stavební suti a demontovaného materiálu Po etapě bouracích prací bude následovat rozvedení nových silových, slaboproudých rozvodů a chrániček. V této etapě nárokujeme po investorovi dotažení nového silového přívodu do podružného rozvaděče v učebně (kabel CYKY-J 5x6mm, jištěný 3F 25A jističem s charakteristikou C). Krom silového přívodu nárokujeme dotažení 2x LAN přívodu ze serverovny do prostoru katedry v učebně. Toto není předmětem dodávky. TATO PROJEKTOVÁ DOKUMENTACE JE DUŠEVNÍM VLASTNICTVÍM FIRMY AV MEDIA, a.s., a VZTAHUJÍ SE NA NI VŠECHNA USTANOVENÍ AUTORSKÉHO ZÁKONA. DOKUMENTACI LZE UŽÍVAT POUZE VE SMYSLU PŘÍSLUŠNÉ SMLOUVY O DÍLO. KOPÍROVÁNÍ A JINÁ ROZŠIŘOVÁNÍ DOKUMENTACE, NEBO JEJICH ČÁSTÍ MOHOU BÝT PROVÁDĚNA JEN SE SOUHLASEM AV MEDIA, a.s. 3

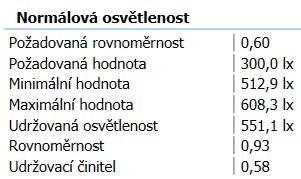

4 Jakmile bude natažena veškerá silová kabeláž pro zásuvky, provozní osvětlení, stínicí techniku včetně osazení podružného rozvaděče, tak bude přistoupeno k etapě finálního začištění nových drážek ve stěnách, stropě. Další prací bude vysátí a omytí podlahové krytiny. Po vytvrdnutí a vyschnutí začištěných drážek a stěrky dojde k penetrování stěn a stropu s následnou dvojitou výmalbou (v ceně kalkulována bílá výmalba). 3.2 Silnoproud, provozní osvětlení a stínicí technika - zprovoznění Po dokončení stavebních prací budou zapojeny silové zásuvky v místnosti a oživen nový silový podružný rozvaděč. Podružný rozvaděč bude osazen jističi v kombinaci s proudovým chráničem (přesné zapojení viz příloha ZAPOJENÍ SILNOPROUDU + ROZVADĚČ). V učebně je uvažováno s instalací nového provozního LED osvětlení. Nové provozní osvětlení bude rozděleno do 4 nezávislých okruhů. Řada světel u interaktivní tabule a následně 3 řady světel vodorovně s okny (přesné rozmístění viz příloha ROZVRŽENÍ PROVOZNÍHO OSVĚTLENÍ). Vypínače budou umístěny u vchodu do místnosti (2x dvoj-vypínač). Požadavky normy na minimální intenzitu osvětlení pracovní plochy pro jazykové učebny je 300 lx. V níže uvedeném modelu se pohybuje intenzita osvětlení v rozmezí lx. Navržené provozní osvětlení o rozměrech 600x600mm je určené jak pro instalaci do podhledu, tak i pro přímou instalaci na strop. TATO PROJEKTOVÁ DOKUMENTACE JE DUŠEVNÍM VLASTNICTVÍM FIRMY AV MEDIA, a.s., a VZTAHUJÍ SE NA NI VŠECHNA USTANOVENÍ AUTORSKÉHO ZÁKONA. DOKUMENTACI LZE UŽÍVAT POUZE VE SMYSLU PŘÍSLUŠNÉ SMLOUVY O DÍLO. KOPÍROVÁNÍ A JINÁ ROZŠIŘOVÁNÍ DOKUMENTACE, NEBO JEJICH ČÁSTÍ MOHOU BÝT PROVÁDĚNA JEN SE SOUHLASEM AV MEDIA, a.s. 4

5 Pro možnost zastínění učebny ve slunných dnech, bude instalována nová elektricky ovládaná stínicí technika. Jedná se o blackout zatemňovací látku bez vodících lišt a bez kazety. V učebně předpokládáme umístění 4 oken. Ovládání rolet bude prováděno pomocí ovládacích tlačítek umístěných na stěně v blízkosti katedry. Rolety budou zapojeny do 2 nezávislých okruhů. Po zapojení silové části bude provedena výchozí revize silnoproudu s výstupním protokolem pro uživatele. 3.3 Kabelování AV a slaboproudu Do připravených chrániček budou zataženy rozvody slaboproudu a technologie jazykové laboratoře pro žákovská hnízda. Do každého hnízda budou zataženy 4 LAN kabely z prostoru katedry (zde bude umístěn datový switch). Kabeláž bude ponechána s rezervou 1,5m na obou koncích. Za interaktivní tabulí bude osazena datová dvojzásuvka. 3.4 Usazení nábytku, instalace pylonů a interaktivní tabule Další etapou instalace bude osazení specializovaného nábytku jazykové laboratoře. Katedra bude osazena dle výkresové dokumentace na připravenou podlahovou krabici, do které jsou zataženy veškeré slaboproudé rozvody a chráničky. Jedná se o specializovanou katedru, do které je možné umístit technologii jazykové laboratoře. Katedra je uzamykatelná, vybavena větracími otvory a kabelovými průchodkami s návazností na kabelový žlab. Lavice pro jednoho studenta je uzpůsobena pro osazení techniky jazykové laboratoře. Umožňuje jednoduché spojení 2 stolů do jednoho a vytvoření dvojlavice. Stůl je přizpůsoben pro spojení 2 a více stolů dohromady a vytvoření podélného layoutu sezení. Možnost napojení stolu na kabelový žlab pro spojení 4 stolů. Pod deskou stolu osazen šířkově nastavitelný perforovaný, kovový box pro osazení PC. TATO PROJEKTOVÁ DOKUMENTACE JE DUŠEVNÍM VLASTNICTVÍM FIRMY AV MEDIA, a.s., a VZTAHUJÍ SE NA NI VŠECHNA USTANOVENÍ AUTORSKÉHO ZÁKONA. DOKUMENTACI LZE UŽÍVAT POUZE VE SMYSLU PŘÍSLUŠNÉ SMLOUVY O DÍLO. KOPÍROVÁNÍ A JINÁ ROZŠIŘOVÁNÍ DOKUMENTACE, NEBO JEJICH ČÁSTÍ MOHOU BÝT PROVÁDĚNA JEN SE SOUHLASEM AV MEDIA, a.s. 5

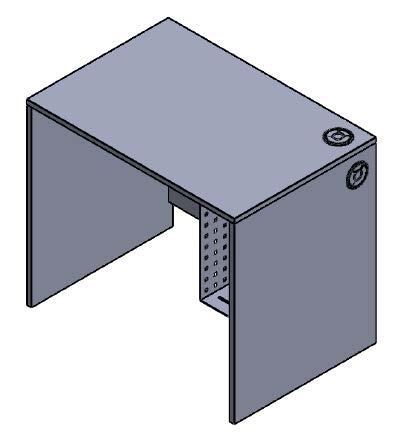

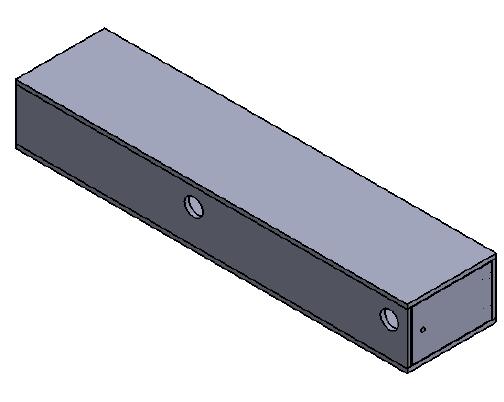

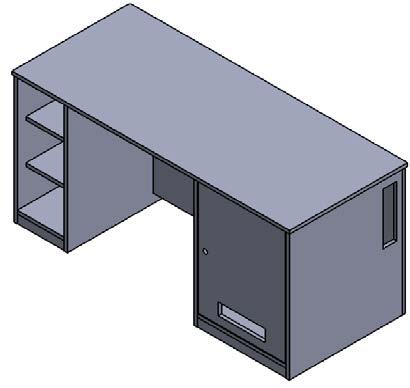

6 V rámci instalace techniky jazykové laboratoře bude většina rozvodů vedena v rámci nábytku (středový tunel o žlaby okolo místnosti). V prostoru katedry bude umístěn datový switch, z kterého budou vedeny rozvody v rámci nábytku k pracovním PC stanicím studentů. Kabeláž bude vedena ve spojovacích žlabech. Vzorník možností výběru dekoru nábytku (možnost kombinace jednotlivých dekorů) 3.5 Instalace koncových prvků, oživení, předání a zaškolení Jako poslední etapa následuje instalace koncových prvků. Instalace interaktivní tabule na pylonový pojezd, přídavných křídel pro popis fixem, přídavných reproduktorů a ultrakrátkého datového projektoru. Následuje instalace technologie prezentační a jazykové technologie do katedry učitele (prezentační PC, stolní vizualizér, monitory, datový switch a komponenty jazykové laboratoře). Systém jazykové laboratoře může být vybaven o možnost vzdáleného přístupu ke studijním materiálům pro samostudium. Tato technologie bude umístěna v serverovně školy, kde nárokujeme vyčlenění volného prostoru v racku slaboproudu. Poslední etapou je předání kompletní učebny a zaškolení učitelů. TATO PROJEKTOVÁ DOKUMENTACE JE DUŠEVNÍM VLASTNICTVÍM FIRMY AV MEDIA, a.s., a VZTAHUJÍ SE NA NI VŠECHNA USTANOVENÍ AUTORSKÉHO ZÁKONA. DOKUMENTACI LZE UŽÍVAT POUZE VE SMYSLU PŘÍSLUŠNÉ SMLOUVY O DÍLO. KOPÍROVÁNÍ A JINÁ ROZŠIŘOVÁNÍ DOKUMENTACE, NEBO JEJICH ČÁSTÍ MOHOU BÝT PROVÁDĚNA JEN SE SOUHLASEM AV MEDIA, a.s. 6

7 4 POPIS KONCOVÉ TECHNOLOGIE JAZYKOVÉ LABORATOŘE 4.1 Technologie jazykové laboratoře Jazyková učebna bude vybavena moderním systémem výuky jazyků, které tvoří pracoviště vyučujícího, pracoviště studentů, Audio přepínače a společná řídící centrála. Jedná se o laboratoř s kontrolou, sdílením videa, audia a možností kontroly nad všemi PC (vč. jejího předávání). Systém je hvězdicově uspořádaný. Systém se skládá z ovládacího panelu vyučujícího (ovládání zvukových a video zdrojů všech studentských pracovišť), centrální jednotky učitele umístěné v katedře a jednotek žáků, které se nacházejí v jednotlivých lavicích, každá jednotka má svoje náhlavní soupravy. Systém zajišťuje současné ovládání audio + video části se současným přenosem audio signálu a video signálu z učitelského na jednotlivá studentská pracoviště. Audio je mezi PC stanicí učitele a studentů sdíleno hardwarově nikoliv pouze pomocí softwaru (po LAN síti). Video je sdíleno po LAN síti. Systém umožňuje pracovat s celou třídou, po skupinách nebo v párech, možnost náhodného nebo cíleného rozdělení studentů, záznam jednotlivých studentů, možnost kvalitního poslechu, diskuse, opakování výslovnosti nebo záznamu, ovládání z grafického rozhraní a správu dokumentů pro výuku v PC. Všechna pracoviště budou vybavena mechanicky odolnými náhlavními soupravami s uzavřenými sluchátky, integrovaným mikrofonem a snadným připojením. U náhlavní soupravy bude možné pomocí zvukové jednotky individuálně nastavit hlasitost poslechu, úroveň zesílení mikrofonu a jeho bezhlučné vypnutí. Každý student bude mít vlastní PC stanici s monitorem, klávesnicí a myší, pro sdílení obrazu a zvuku prostřednictvím systémové připojovací jednotky a audio mixéru. Součástí studentského pracoviště bude software umožňující individuální přístup studenta s učitelem připraveným individuálním výukovým úlohám (poslechovým, textovým, doplňovacím) a k hodnocením úloh učitelem. Pracoviště vyučujícího se skládá z počítačové stanice a dvou monitorů, přičemž na jednom monitoru je nepřetržitě zobrazen ovládací panel komunikačního systému. Všechny funkce ovládání systému budou dostupné z grafického rozhraní uživatele na ovládacím panelu, který je ovládán buď prostřednictvím dotykového monitoru nebo myší. Učitel má možnost diskrétně poslouchat zvukový signál z libovolného studentského mikrofonu s možností záznamu. Učitel má také možnost zahájit obousměrnou individuální komunikaci se studentem, kterého sleduje. Učitel může diskrétně pozorovat obrazový signál z libovolného studentského PC a případně převzít nad tímto PC vzdálenou kontrolu klávesnice a myši. Systém umožňuje párování studentů pro konverzaci, dělení do skupin, vytvoření a rozdělení do nejméně 5 libovolných pracovních skupin studentských pracovišť např. dle jazykové úrovně studentů a individuální práce s těmito skupinami. 4.2 Technologie pro samostudium Systém jazykové laboratoře je rozšiřitelný o možnost vzdáleného přístupu ke studijním materiálům pro samostudium. Po internetovém připojení může student pracovat z domova s připravenými úlohami (úlohy jsou adresné a následně jsou uloženy do databáze školy). Učitelé mohou připravovat materiály, ve kterých si žáci vzdáleně procvičují mluvený projev a poslech. Shodně, jako při práci s mediálními aktivitami přímo v jazykové laboratoři, jsou připraveny šablony pro: a. Poslech a sledování audiovizuálního záznamu (student si individuálně přehrává zvukový nebo video soubor). a. Libovolný záznam (student má otevřeny zvukový záznam a dle zadání např. popisuje obrázek, čte text nebo vypraví na zadané téma). TATO PROJEKTOVÁ DOKUMENTACE JE DUŠEVNÍM VLASTNICTVÍM FIRMY AV MEDIA, a.s., a VZTAHUJÍ SE NA NI VŠECHNA USTANOVENÍ AUTORSKÉHO ZÁKONA. DOKUMENTACI LZE UŽÍVAT POUZE VE SMYSLU PŘÍSLUŠNÉ SMLOUVY O DÍLO. KOPÍROVÁNÍ A JINÁ ROZŠIŘOVÁNÍ DOKUMENTACE, NEBO JEJICH ČÁSTÍ MOHOU BÝT PROVÁDĚNA JEN SE SOUHLASEM AV MEDIA, a.s. 7

8 b. Simultánní záznam (cvičeni určené pro souběžný poslech a záznam, bývá nejčastěji používáno pro procvičování správné výslovnosti typu opakujte po mně ). c. Záznam s porovnáním s originálem (student si vždy část původní nahrávky poslechne a pote nahraje svou verzi, pote je možné oba záznamy ve stejném čase poslechnout a porovnat). d. Volný text (uložení libovolného písemného cvičeni). e. Dotazník (pro libovolný zvukový, obrázkový nebo video soubor mohou být lektorem připraveny zpětné Dotazy). f. Výběr z možností (pro libovolný zvukový, obrázkový nebo video soubor jsou lektorem připraveny dotazy s výběrem z možností). g. Doplňovačku (pro libovolný zvukový nebo video soubor je lektorem připraven text s vynechanými slovíčky nebo frázemi, k doplnění). Podobné možnosti jako studenti má i lektor. Vzdáleným přístupen je schopen sledovat vyplnění aktivit jednotlivých studentů a kontrolovat jejich správnost. U Cvičení Výběr možností a Doplňovačka je možné nastavit i automatické hodnocení odpovědí. 4.3 Interaktivní tabule, vizualizér Jako centrální zobrazovač učebny bude instalována interaktivní tabule na pylonovém pojezdu, s projektorem s ultrakrátkou projekční vzdáleností a stolní vizualizér na katedře. Interaktivní tabule představuje standard moderní učebny, umožňuje učiteli a žáků dotykem ovládat všechny aplikace připojeného počítače a navíc používat digitální inkoust. Tabule rozezná 4 dotyky a interaktivní multidotyková gesta pro ovládání objektů, současně mohou na tabuli pracovat 2 žáci (s používáním multidotykových gest) nebo až 4 žáci. Snímací technologie automaticky rozezná dotyk prstem (pro ovládání myši), popisovačem (pro zápis digitálním inkoustem) a houbičkou nebo dlaní (pro mazací digitálního inkoustu). Výukový sw, který je součástí dodávky, obsahuje nástroje pro psaní, kreslení, vkládání objektů a zároveň průvodce pro přípravu jednoduchých aktivit pomocí šablon. Učitel má také možnost využít tisíců již připravených interaktivních cvičení, které připravili ostatní učitelé českých školy a zdarma poskytli ke sdílení na webový portál. Součástí sw je také cloud prostředí pro interaktivní spolupráci žáků pomocí žákovských zařízení počítačů, tabletů a chytrých telefonů připojených k internetu. Stolní vizualizér slouží učiteli ke snímání plošných (průsvitných i neprůsvitných) či trojrozměrných předloh (předmětů) a jejich zobrazení na interaktivní tabuli. Snímaný obraz z vizualizéru lze ve výukovém sw dále zpracovávat, doplnit o popisky digitálním inkoustem. Vizualizér také umožňuje, pomocí speciální 3D kostky, ovládat otáčet a přibližovat 5 POŽADAVKY A NÁROKY NA INVESTORA - UŽIVATELE 5.1 Silnoproud Pro zajištění bezpečných a normou předepsaných technických podmínek provozu je nárokována oddělená el. technologická napájecí síť TN-S (bezproudové nulování), která by při TATO PROJEKTOVÁ DOKUMENTACE JE DUŠEVNÍM VLASTNICTVÍM FIRMY AV MEDIA, a.s., a VZTAHUJÍ SE NA NI VŠECHNA USTANOVENÍ AUTORSKÉHO ZÁKONA. DOKUMENTACI LZE UŽÍVAT POUZE VE SMYSLU PŘÍSLUŠNÉ SMLOUVY O DÍLO. KOPÍROVÁNÍ A JINÁ ROZŠIŘOVÁNÍ DOKUMENTACE, NEBO JEJICH ČÁSTÍ MOHOU BÝT PROVÁDĚNA JEN SE SOUHLASEM AV MEDIA, a.s. 8

9 správném provedení měla zabránit průnikům rušení a kolísání na síti do zařízení, zároveň snižuje možnost vzniku brumových zemních smyček, na které je tato technologie velmi citlivá. Při návrhu je nutno uvažovat s hodnotami příkonu zařízení v jednotlivých místnostech. Nárokujeme po investorovi dotažení nového silového přívodu do podružného rozvaděče v učebně (kabel CYKY-J 5x6mm, jištěný 3F 25A jističem s charakteristikou C). Obecné zásady instalace rozvodů pro napájení AV techniky: Nulový a zemnící vodič musí být oddělený. Musí být zamezeno vzniku zemních smyček - všechny napájecí okruhy musí být uzemněny na stejný zemnící bod. Pokud je to možné, budou všechny napájecí okruhy pro AV techniku zapojeny na stejnou fázi. Pokud je to možné, budou napájecí okruhy pro osvětlení, žaluzie a další spotřebiče nesouvisející s AV technikou, zapojeny na jiné fáze, než AV technika. Poblíž míst, kde bude nainstalována AV technika, nebudou silné zdroje elektromagnetického pole. Doporučujeme všechny napájecí zásuvky 230V pro AV techniku vybavit přepěťovou ochranou. 5.2 Slaboproud, strukturovaná kabeláž LAN Nárokujeme dotažení 2x LAN přívodu ze serverovny do prostoru katedry v učebně. Vnitřní LAN a připojení k WAN garantovaná linka min. 1024/512 kbit s firewallem. Možnost řešení vzdálené správy. Vyčlenění volného prostoru v racku serverovny pro možnost instalace technologie vzdáleného přístupu ke studijním materiálům pro samostudium. 5.3 Stavba Nárokujeme vyčlenění vhodného místa pro kontejner na stavební suť v návaznosti na volný přístup pro odvoz suti z učebny. Vyčlenění vhodné pracovní doby pro bourací a stavební práce (předpoklad od 7:00 18:00) v pracovních dnech. 6 SERVIS 6.1 Preventivní prohlídka (Profylaxe) K dosažení maximálních provozních výkonů systémů, funkčních celků a zařízení po celou dobu jejich životnosti, k udržení záruky a k podchycení možných rizik v provozu systému v budoucnosti je nutné pravidelně kontrolovat zařízení a udržovat ho ve funkčním stavu. TATO PROJEKTOVÁ DOKUMENTACE JE DUŠEVNÍM VLASTNICTVÍM FIRMY AV MEDIA, a.s., a VZTAHUJÍ SE NA NI VŠECHNA USTANOVENÍ AUTORSKÉHO ZÁKONA. DOKUMENTACI LZE UŽÍVAT POUZE VE SMYSLU PŘÍSLUŠNÉ SMLOUVY O DÍLO. KOPÍROVÁNÍ A JINÁ ROZŠIŘOVÁNÍ DOKUMENTACE, NEBO JEJICH ČÁSTÍ MOHOU BÝT PROVÁDĚNA JEN SE SOUHLASEM AV MEDIA, a.s. 9

10 Doporučujeme minimálně 2x ročně provést preventivní prohlídku zařízení (profylaxi). Zákazník získá jistotu 100% funkčnosti zařízení a jistotu udržení záruky. 6.2 Vzdálená správa Vzdálená servisní správa je služba, umožňující identifikaci a následnou analýzu zjištěné závady z jiného místa, než je místo provozu dané technologie. Hlavním cílem vzdálené správy je rychlá a účinná pomoc při řešení problémů, virtuální podpora uživatelů, úspora času a nákladů. Systém umožňuje prostřednictvím přímého napojení na koncové prvky technologií u klienta analyzovat provoz zařízení, identifikovat problémy s jeho funkcionalitou a výkonností, odstraňovat vzniklé technické chyby a problémy. Výhody vzdálené servisní správy: - preventivní monitoring stavu vzdálených zařízení = placený monitoring, možnost předejít závadám - snížení nákladů za dopravu do místa zásahu servisní zakázky pro servis i zákazníka - vykonání servisního zásahu vzdáleně = zkrácení doby poruchy - diagnostika závady, rychlé vyřešení servisní zakázky - upgrade SW resp. FW, SW změny zařízení nebo řídicího systému vzdáleně - zjištění provozního stavu zapnuto/vypnuto - reset zaseknutí/zamrznutí - nastavení produktu - aktualizace firmware produktu Předpokladem vzdálené servisní správy je zabezpečená a stabilní datová konektivita mezi technologií klienta a místem servisu. Vzdálená správa nesmí snížit nebo ohrozit zabezpečení dat klienta. Technologie je propojena s klientskou sítí pomocí routeru, propojení je zabezpečeno a obě strany souhlasí s řešením a stupněm zabezpečení. 7 ZÁVĚR Tato dokumentace navrhuje optimální řešení vybavení prostor a je koncipována jako dokumentace pro výběr dodavatele. V Praze TATO PROJEKTOVÁ DOKUMENTACE JE DUŠEVNÍM VLASTNICTVÍM FIRMY AV MEDIA, a.s., a VZTAHUJÍ SE NA NI VŠECHNA USTANOVENÍ AUTORSKÉHO ZÁKONA. DOKUMENTACI LZE UŽÍVAT POUZE VE SMYSLU PŘÍSLUŠNÉ SMLOUVY O DÍLO. KOPÍROVÁNÍ A JINÁ ROZŠIŘOVÁNÍ DOKUMENTACE, NEBO JEJICH ČÁSTÍ MOHOU BÝT PROVÁDĚNA JEN SE SOUHLASEM AV MEDIA, a.s. 10

11

12

13

14

15 SOUPIS PRACÍ A DODÁVEK A SLUŽEB vč VÝKAZU VÝMĚR Stavba: Učebna pro výuku cizích jazyků Objekt: Část: JKSO: ZŠ Písnická, Písnická 760/11, Praha OCENĚNÝ SOUPIS PRACÍ A DODÁVEK A SLUŽEB Objednatel: Zhotovitel: Datum: ZŠ Písnická, Písnická 760/11, Praha P.Č. TV KCN Kód položky / název D HSV Práce a dodávky HSV Popis / minimální technické parametry D 6 Úpravy povrchů, podlahy a osazování výplní MJ Množství celkem 1 K Hrubá výplň rýh ve stropech maltou jakékoli šířky rýhy m2 2,000 2 K Vápenocementová štuková omítka rýh ve stropech šířky do 150 mm m2 2,000 3 K Hrubá výplň rýh ve stěnách maltou jakékoli šířky rýhy m2 5,000 4 K Vápenocementová štuková omítka rýh ve stěnách šířky do 150 mm m2 5,000 5 K Zakrytí podlah fólií přilepenou lepící páskou m2 85,000 6 K Obalení konstrukcí a prvků fólií přilepenou lepící páskou m2 30,000 D 9 Ostatní konstrukce a práce, bourání 7 K Čištění budov omytí dvojitých nebo zdvojených oken nebo balkonových dveří plochy do 2,5m2 m2 30,000 8 K Čištění budov omytí dveří nebo vrat p lochy do 3,0m2 m2 3,000 9 K Čištění budov zametení hladkých podlah m2 85, K Čištění budov omytí hladkých podlah m2 85, K Čištění budov vysátí prachu z ostatních ploch m2 85, K Vysekání rýh v betonových zdech hl do 30 mm š do 30 mm m 100, K Vysekání rýh v betonových zdech hl do 50 mm š do 100 mm m 5, K Vysekání rýh pro vodiče v omítce MV nebo MVC stěn š do 50 mm m 100, K Vrty příklepovými vrtáky D 16 mm do cihelného zdiva nebo prostého betonu m 2, mm UV stabilní ohebná dvouplášťová korugovaná trubka o průměru 32mm m 100, mm UV stabilní ohebná dvouplášťová korugovaná trubka o průměru 40mm m 200,000 D 997 Přesun sutě Vnitrostaveništní doprava suti a vybouraných hmot vodorovně do 50 m pro budovy v do 12 m 18 K 013 t 0,457 ručně 19 K Naložení a složení suti t 0, K Odvoz suti a vybouraných hmot na skládku nebo meziskládku do 1 km se složením t 0, K Příplatek k ceně za každý započatý 1 km přes 1 km - celkem 20 km t 9, K Poplatky za uložení stavebního směsného odpadu na skládce ( skládkovné) t 0, K R Kontejner - přistavení, naložení a odvoz suti vč skládkovného D 998 Přesun hmot 24 K Přesun hmot pro budovy zděné v do 12 m t 2, D PSV Práce a dodávky PSV D 711 Izolace proti vodě, vlhkosti a plynům D 725 Zdravotechnika - zařizovací předměty Stávající zařizovací předměty Stávající zařizovací předměty - demontáž a následná opětovná montáž po provedení stavebních prací. D 784 Dokončovací práce - malby a tapety soubor 1, K Omytí podkladu v místnostech výšky do 3,80 m m2 210, K Oškrabání malby v mísnostech výšky do 3,80 m m2 210, K Lokální vyrovnání podkladu sádrovou stěrkou plochy do 0,25 m2 v místnostech výšky do 3,80 m kus 210, K Hloubková jednonásobná penetrace podkladu v místnostech výšky do 3,80 m m2 210, K Čištění vnitřních ploch oken dvojitých nebo zdvojených po provedení malířských prací m2 30, K Čištění vnitřních ploch dveří nebo vrat po provedení malířských prací m2 3, K Čištění vnitřních ploch podlah po provedení malířských prací m2 85, K Dvojnásobné bílé malby ze směsí za sucha dobře otěruvzdorných v místnostech do 3,80 m m2 210,000 EL Slaboproudé, silnoproudé rozvody, osvětlení Slaboproudé rozvody + příslušenství 34 Keystona CAT5 Samořezný keystone CAT5E UTP RJ45 černý kus 34, Instalace Instalace keystonu RJ45 na kabel kus 34, Kryt zásuvky Kryt zásuvky komunikační 2-násobná přímá bílá 37 Instalace Instalace krytu zásuvky komunikační 38 RJ45 konektor RJ 45 konektor instalační na kabel - CAT5E kus 34, Instalace Instalace keystonu RJ45 konektoru na kabel kus 34, CAT5E kabel Datový UTP cat.5 kabel bezhalogenový m 500, Instalace Instalace CAT 5 kabelu do připravených chrániček m 500, Podružné práce Pomocné práce, doprava, měření. soubor 1, Silový rozvaděč Silnoproudé rozvody + příslušenství Silový rozvaděč pro instalaci pod omítku. 28 DIN pozic, plastové dveře s rámem, N+PE svorkovnice, počet řad 2, stupeň krytí IP30, rozměry: 359x464x130 mm. Včetně podružného materiálu. 44 Instalace Instalace silového rozvaděče do stěny 45 Proudový chránič s jističem 16A Proudový chránič s jističem 16A, rozměry 2 DIN, jmenovité napětí 230/400V, Charakteristika B, Jmenovitý reziduální proud 0,03A. kus 7, Instalace Instalace proudového chrániče do rozvaděče, zapojení. kus 7, Ostatní montážní materiál Ostatní drobný montážní materiál pro silový rozvaděč (nulové můstky, propojovací kabely, svorky, atd). soubor 1, Instalace Instalace ostatního drobného instalačního materiálu soubor 1, Dvojzásuvka 230V Zásuvka 2-násobná natočená s clonkami bílá kus 36, Instalace Instalace dvojzásuvky 230V kus 36,000

16 P.Č. TV KCN Kód položky / název Popis / minimální technické parametry MJ Množství celkem 51 Zásuvka 230V Zásuvka 1-násobná bílá s ochranným kolíkem kus 2, Instalace Instalace zásuvky 230V kus 2, Rámeček Rámeček 3-násobný bílý 54 Instalace Instalace rámečku 55 CYKY-J 3x2,5mm Silový kabel CYKY-J 3x2,5mm m 150, Instalace Instalace silového kabelu m 150, CY 4 Zemnící kabel zelenožlutý CY 4 m 15, Instalace Instalace zemnícího kabelu m 15,000 Kabelový žlab Nástěnný kabelový žlab 140x60 s možností vložení stínicího kanálu. Barva bílá. Stupeň krytí: 59 m 7,000 IP 30. Vč. instalace a dopravy. 60 Stínící kanál Stínící kanál: Slouží k oddělení jednotlivých druhů vedení (sdělovací a silové) z hlediska elektromagnetické kompatibility. Stínicí kanál lze montovat do nástěnného kabelového žlabu. Vč. instalace a dopravy. m 7, Revize Výchozí revize elektro pro silové rozvody v učebně + pro podružný silový rozvaděč + pro provozní osvětlení. Provozní osvětlení 62 Proudový chránič s jističem 10A Proudový chránič s jističem 10A, rozměry 2 DIN, jmenovité napětí 230/400V, Charakteristika B, Jmenovitý reziduální proud 0,03A. 63 Instalace Instalace proudového chrániče do rozvaděče, zapojení. 64 Provozní světlo na strop/podhledu LED svítidlo určené pro montáž do kazetových podhledů i na strop. Kryt z velice kvalitního optického materiálu, který zajišťuje omezení jasu svítidla L<1000 cd/m² nad 65. Svítidlo tak poskytuje optimální distribuci světla a zábranu oslnění v souladu s platnou normou pro osvětlení kanceláří a učeben. Teplota chromatičnosti 4000K, napájení 230V/50Hz, 63W, maximální svítivost 425 cd/klm, světelný tok 6500 lm, činitel podání barev 80, elektronický předřadník, krytí IP40, rozměry 620x620x60mm. Barva bílá. Včetně podružného materiálu. kus 12, Instalace Instalace provozního světla kus 12, Dvojvypínač Přístroj spínače 1/0+1/0 tlačítko dvojité kus 2, Instalace Instalace spínače kus 2, Rámeček Rámeček 2-násobný bílý 69 Instalace Instalace rámečku 70 CYKY-J 3x1,5mm Silový kabel CYKY-J 3x1,5mm m 80, Instalace Instalace silového kabelu m 80,000 AVT Koncové prvky, nábytek, stínicí technika Interaktivní tabule+ vizualizér Interaktivní tabule 72 Multidotyková Interaktivní tabule s poměrem stran 16:10. Umožňuje automaticky rozpoznat dotyk prstem pro ovládání, dotyk popisovače pro zápis a dotyk houbičkou nebo dlaní pro mazání. Úhlopříčka obrazu: 221 cm (87 ), včetně 2 popisovačů s přepínáním 4 barev, mazací houbičky. Propojení s přídavným projektorem. Cena včetně systémové AV kabeláže. Cena včetně dopravy, instalace, nastavení. Prezentační SW 73 Prezentační SW až pro 4 počítače, včetně prvního roku přístupu k novým verzím prezentačního SW. SW umožňuje jednoduše vytvořit interaktivní cvičení dle probíraného tématu. Mimo to mohou učitelé vybrat pro žáky kterékoliv z již hotových cvičení na připraveném portálu. Licence na 2 roky. Cena včetně dopravy, instalace. 74 Projektor Ultrakrátký projektor, svítivost 3300 ANSI/LM, LCD technologie, lampa s životností až hodin (v ECO režimu), nativní rozlišení WXGA, poměr stran 16:10, kontrast :1, Projekční poměr 0,27:1. Konektivita: S-Video, RS-232C, MHL, Ethernet, vstup pro mikrofon, VGA vstup (2x), Audiovýstup, stereofonní konektor mini-jack, USB 2.0 typu A, VGA výstup, Audiovstup, stereofonní konektor mini-jack (3x), HDMI vstup (2x), USB 2.0 typu B. Max. hladina hluku 35dB (normální režim). Zabudovaný reproduktor. Cena včetně dopravy, instalace, nastavení Držák projektoru Přídavné reproduktory Pylonový pojezd s křídly Ramenný držák ultrakrátkého projektoru pro instalaci na pylonový pojezd. Cena včetně dopravy, instalace. Přídavné reproduktory s možností uchycení na pylonový pojezd tabule,2x 20 W. Cena včetně dopravy, instalace. Pylonový pojezd s křídly. Stabilní konstrukce z hliníkových profilů o výšce min.250cm. Rozsah posunu min. 100cm. Rozložení hmotnosti sestavy na stěnu a podlahu. Integrovaný úchyt pro držák projektoru. Boční křídla k interaktivní tabuli pro popisování fixou,nebo křídou.možnost kombinace: z venku pro psaní křídou, uvnitř pro psaní fixou - nebo naopak, celá fixová, celá křídová. Cena včetně dopravy, instalace. soubor 1,000 Stolní vizualizér 78 Bezdrátová dokumentová kamera s flexibilním ramenem, s možností práce úplně bez kabelů - přesos obrazu přes Wifi, napájení z baterie až 6,5h. 12x digitální zoom, LED osvětlení snímaného objektu, roční a automatické ovládání ostření a jasu. Snímaná plocha až 44,5 x 24,8 cm. Interní paměť pro 240 snímků + ukládání snímků a videí na SD kartu a USB paměť. Připojení přes HDMI, USB a Wifi b/g/n/ac/a 2,4 i 5 GHz. Jednoduché ovládání vizualizéru prostřednictvím software. HDMI rozbočovač 79 1x2 HDMI rozbočovač, podpora 60 Hz 4:2:0, Přenos Dolby True HD, DTS HD Master Audio, a 3D do 48-bitové sytosti barev. Detekce EDID podle výstupu č.1, HDCP kompatibilní. Cena včetně dopravy, instalace, nastavení. Technologie jazykové laboratoře se sdílením obrazu a zvuku

17 P.Č. TV KCN 80 Kód položky / název Ovládácí SW pro organizaci aktivit v labotatoři Popis / minimální technické parametry Ovládácí SW pro organizaci aktivit v labotatoři. Monitoring jednotlivých stanic, propojování připojených audio signálů (interkom) a přepínání signálů pro video, klávesnice i myš (KVM). Organizace třídy, databáze pro zasedací pořádek. Režimy prezentace, monitoring a podpora studentů při cvičení, párování a práce až v 5 skupinách, cvičení, testování. Ovládání lokálního CD/DVD přehrávače v PC. Součástí je softwarový KVM přepínač PC stanic (pokud jsou součástí učebny): sdílení a monitoring, vypnutí signálu studentských monitorů, adresné posílání textových zpráv; záznam připojeného audio kanálu (zvolený student; studentský pár; skupina). S garantovaným upgradem po dobu 5-ti let. Cena včetně dopravy, instalace, nastavení. MJ Množství celkem kus 24, Ovládací SW jazykové laboratoře Ovládací SW jazykové laboratoře pro mediální aktivity s obrázky, audio, video a pro mediální aktivity textovými soubory. Samostatná práce a individuální záznam studentů. Databáze učebních materiálů, organizovaná dle vyučujícího a tříd. Třídění materiálů do učebních lekcí. S garantovaným upgradem po dobu 5-ti let. Cena včetně dopravy, instalace, nastavení. kus 24, Učitelský SW Učitelský SW modul pro LAN přístup do databáze studijních materiálů, mimo jazykovou laboratoř. Příprava cvičení, kontrola vyplněných úkolů. S garantovaným upgradem po dobu 5-ti let. Cena včetně dopravy, instalace, nastavení. kus 4, Audio matice pro interkom Audio matice pro interkom s minimální konfigurací: náhodné párování a konference, nastavené párování a konference, monitorování zvukových spojení studentů učitelem, 32 audio připojení (max. 64 při spojení dvou matic), 8 propojovacích audio kanálů, freq. rozsah 20 Hz - 20 khz ±3 db, propojení CAT-5e (UTP), konektory: 16x RJ45 = připojení pro 32 audio mixer, max. délka kabeláže 45m, 4x RJ45 sběrnice pro rozšíření, 2x RJ45 sběrnice pro kontrolu při rozšíření, RS-232 konektor pro řízení, RS- 422 konektor pro řízení, 1x RJ45 pro KVM hub, DB-9M konektor pro HW kontrolér, příprava pro zabudování, vč. síťového zdroje. Cena včetně dopravy, instalace, nastavení Audio mixer a sluchátkový zesilovač - učitel Audio mixer a sluchátkový zesilovač - student Audio mixer a sluchátkový zesilovač pro učitele s minimální konfigurací: nastavení hlasitosti sluchátek, vypnutí mikrofonu, freq. rozsah 20 Hz - 20 khz, pro dynamický i kondenzátorový typ mikrofonu, mikrofonní vstup 12 db - 45 db, impedance sluchátek Ω, linkový vstup/výstup 2,5V, AGC - funkce automatického donastavení hlasitosti vstupů Aux in a PC in, nastavení úrovně pro Aux in, konektory: 1x 3,5mm jack - mikrofon, 1x 3,5mm stereo jack - sluchátka, 1x 3,5mm stereo jack - Aux in, 1x 3,5mm stereo jack - Aux out, 1x 3,5mm stereo jack - PC in, 1x 3,5mm stereo jack - PC out, 1x RJ45 - audio matice, 1x RJ45 - audio mixer, napájení z audio mixeru/kabel CAT5, vč. instalačních otvorů pro zabudování. Včetně potřebné kabeláže. Cena včetně dopravy, instalace, nastavení. Audio mixer a sluchátkový zesilovač pro studenta s minimální konfigurací: nastavení hlasitosti sluchátek, vypnutí mikrofonu, tlačítko pro kontakt vyučujícího, freq. rozsah 20 Hz - 20 khz, pro dynamický i kondenzátorový typ mikrofonu, mikrofonní vstup 12 db - 45 db, impedance sluchátek Ω, linkový vstup/výstup 2,5V, konektory: 2x 3,5mm jack - mikrofony, 2x 3,5mm stereo jack - sluchátka, 1x 3,5mm stereo jack - Aux in, 1x 3,5mm stereo jack - Aux out, 1x RJ45 - audio matice, 1x RJ45 - audio mixer, napájení z audio mixeru/kabel CAT5, vč. instalačních otvorů pro zabudování. Včetně potřebné kabeláže. Cena včetně dopravy, instalace, nastavení. kus 24, Systémový náhlavní set - sluchátka/mikrofon Systémový náhlavní set - sluchátka/mikrofon, provedení z pružného polyetylénu - odolné hrubému zacházení, uzavřená stereofonní sluchátka, kondenzátorový mikrofon, polstrovaný a nastavitelný náhlavní most, Sluchátka: min freq. rozsah 20 Hz - 20 khz, impedance 2x 32 Ω, min citlivost 97 db SPL/1mW, Mikrofon: min. freq. rozsah 100 Hz - 20 khz, impedance < 2,2 kω, min. citlivost -47 ± 3dBV dbv, odstup signál/šum 56 dba, konektory: 1x 3,5mm stereo jack - mikrofon, 1x 3,5mm stereo jack - sluchátka, kabel min. 1,8 m. Váha max 0,3kg. Cena včetně dopravy, instalace, nastavení. kus 25, PC ovládací a prezentační stanice pro učitele PC s minimální konfiguraci:case s min. 180W zdrojem s účinnosti 92%, výkon CPU min bodu dle nezávislého testu cpubenchmark.net, operační paměť 8GB DDR4, pevný SSD disk s kapacitou 256GB s rychlosti čtení/zápisu až 2.6/1.0GB, DVD-RW optická mechanika, Gbit síťová karta, Wifi standardu ac (2x2), Bluetooth 4.2, min. 2x DisplayPort a 1x HDMI, 1x USB Type-C charging port, 6x USB 3.1, 4x USB 2.0, sériový port RS-232, zvuková karta, vstup pro mikrofon 1x 3,5mm konektor, 4pólový výstup pro sluchátka s mikrofonem 1 x 3,5mm pro připojení sluchátek/reproduktorů/mikrofónu ze zadní strany PC, stereo výstup, kompatibilita s USB 2.0 / 3.0, klávesnici a myš stejného výrobce, operační systém s podporu AD (domény), záruka 3 roky, oprava u zákazníka s odezvou do následujícího pracovního dne od nahlášení servisní události, kabel displayport to DVI (24+1), 2m, High flexible, 1920*1080P@60Hz, 7-Port Hi-speed USB 2.0 Hub (6x USB portů typu A pro downstream, 1x USB port typu B), Cena včetně dopravy, instalace, nastavení drátová myš Optická drátová myš se 3 tlačítky a rolovacím kolečkem, USB, optický snímač s 1200dpi zajišťuje plynulý a přesný chod i bez podložky. Cena včetně dopravy, instalace.

18 P.Č. TV KCN Kód položky / název Záložní zdroj pro učitelské PC Popis / minimální technické parametry Záložní zdroj napájení s výstupním výkonem 720W / 1200VA, s účinnosti 98%/97% při plném/polovičním zatížení, 3x CEE zásuvka s ochranným kolíkem zajišťující napájení v případě výpadku proudu, 3x CEE zásuvka s ochranným kolíkem s přepěťovou ochranou, s přepěťovou ochranou analogové telefonní linky RJ11, s přepěťovou ochranou datové linky RJ45, záruka 36 měsíců, cena včetně dopravy, instalace. Kontrolní a prezentační monitor Monitor s viditelnou uhlopříčkou 21.5 palců, rozlišení 1920x1080, panel TN w/led, jas 250 cd/m2, statický kontrast 1000:1, odezva 5 ms g/g, matný panel; výškově nastavitelný v rozsahu 100mm, pivot rotace, konektory VGA, DVI-D, DP; bez integrovaných reproduktorů, záruka 3 roky - odezva následující pracovní den s opravou u zákazníka. Cena včetně dopravy, instalace, nastavení. MJ Množství celkem kus 2, Webová kamera učitel Webová kamera s minimální konfigurací: Videohovory v rozlišení Full HD 1080p (až 1920 x 1080 pixelů) s nejnovější verzí SW videokonferenčních klientu, videohovory v rozlišení HD 720p (až 1280 x 720 pixelů) s podporovanými klienty, záznam videa Full HD (až 1920 x 1080 pixelů), komprese videa H.264, vestavěné duální stereofonní mikrofony s automatickým potlačením šumu, automatická korekce špatného osvětlení, univerzální klip s možností připevnění ke stativu pro přichycení k notebookům, monitorům LCD nebo CRT, 3 roky záruky. Cena včetně dopravy, instalace. 92 PC stanice pro studenty PC stanice, case s min. 180W zdrojem, výkon CPU min bodu dle nezávislého testu cpubenchmark.net, operační paměť 4GB DDR4, SSD disk s kapacitou 256GB, DVD-RW optická mechanika, Gbit síťová karta, min. 1x video výstup VGA a 1x DisplayPort, 4x USB 3.1, 4x USB 2.0, M.2 PCIe x1-2230, RS-232, zvuková karta, vstup pro mikrofon 1x 3,5mm konektor, 4pólový výstup pro sluchátka s mikrofonem 1 x 3,5mm pro připojení sluchátek/reproduktorů/mikrofónu ze zadní strany PC, stereo výstup, kompatibilita s USB 2.0 / 3.0, klávesnici a myš stejného výrobce, operační systém s podporu AD (domény), kabel displayport to DVI (24+1), 2m, High flexible, 1920*1080P@60Hz záruka 3 roky - oprava u zákazníka s odezvou do následujícího pracovního dne od nahlášení servisní události. Cena včetně dopravy, instalace, nastavení. kus 24, Kontrolní a prezentační monitor Monitor s viditelnou uhlopříčkou 21.5 palců, rozlišení 1920x1080, panel TN w/led, jas 250 cd/m2, statický kontrast 1000:1, odezva 5 ms g/g, matný panel; výškově nastavitelný v rozsahu 100mm, pivot rotace, konektory VGA, DVI-D, DP; bez integrovaných reproduktorů, záruka 3 roky - odezva následující pracovní den s opravou u zákazníka. Cena včetně dopravy, instalace, nastavení. kus 24, Webová kamera studenti Videohovory v rozlišení Full HD 1080p (až 1920 x 1080 pixelů)/hd 720p (až 1280 x 720 pixelů) s podporovanými klienty, komprese videa H.264, 90 zorné pole, 4x zoom, funkce autofocus, 2 všesměrové mikrofony, technologie zasjišťujíci jasný obraz za různých světelných podmínek (i při špatném osvětlení), univerzální klip s možností připevnění ke stativu, notebookům, monitorům LCD, USB 2.0 (kompatibilní s USB 3.0), 24 měsícu garance, Cena včetně dopravy, instalace. kus 24,000 Datový switch 95 Datový přepínač s 24 porty 10/100/1000Mbit, s rychlosti přepnutí až 35.7Mpps, buffer pro 525tis. packetu, podporou až 8tis. MAC adres, s pasivním chlazením, setem pro instalaci do rack, detekce datových smyček, s napájecím zdrojem, záruka 5 let, Cena včetně dopravy, instalace, nastavení. Nábytek 96 Katedra učitele Katedra učitele jazykové laboratoře přizpůsobena pro osazení techniky jazykové laboratoře. Vnější rozměry katedry š-1600 x h-680 x v-757mm, 2x kabelová průchodka. V pravé části katedry umístěna uzamykatelná skříňka na soklu o vnitřních rozměrech š-510 x h-632 x v-688mm. Skříňka vybavena nasávacím otvorem v čele dvířek a otvorem v boční části pro odvedení teplého vzduchu (krytí otvorů perforovaným plechem). V levé části katedry umístěna skříňka s 3x polohovatelnou policí. Prostor mezi skříňkami vybaven falešnými uzamykatelnými zády pro možnost umístění interfacu jazykové laboratoře. Vytvořený propoj mezi prostorem uzamykatelné skříňky a falešnými zády. Možnost napojení katedry na kabelový žlab pro spojení 4 stolů pro jednoho studenta. Barevné provedení dle vzorníku dodavatele. Včetně ochranné krytky audio jednotek zabraňující rozpojení kabeláže. Cena včetně dopravy, instalace. 97 Lavice jazykové laboratoře Lavice jazykové laboratoře je přizpůsobena pro osazení techniky jazykové laboratoře. Lavice pro jednoho studenta o vnějších rozměrech š-880 x h-600 x v-757mm, 4x kabelová průchodka. Možnost jednoduchého spojení 2 stolů do jednoho a vytvoření dvojlavice. Stůl přizpůsoben pro spojení 2 a více stolů dohromady a vytvoření podélného layoutu sezení. Možnost napojení stolu na kabelový žlab pro spojení 4 stolů. Pod deskou stolu osazen šířkově nastavitelný perforovaný, kovový box pro osazení PC. Barevné provedení dle vzorníku dodavatele. Cena včetně dopravy a instalace kus 24,000

19 P.Č. TV KCN 98 Kód položky / název Kabelový žlab pro spojení lavic studentů Popis / minimální technické parametry Kabelový žlab pro spojení 4x lavice pro jednoho studenta a vytvoření podélného layoutu sezení s možností vedení kabeláže jazykové laboratoře z katedry do kabelového žlabu. Vnější rozměry žlabu š-1760 x h-300 x v-270mm, 8x otvor pro napojení na kabelové průchodky stolů pro jednoho studenta. Horní deska odnímatelná pro případné servisní zásahy do technologie jazykové laboratoře, čelo kabelového žlabu uzamykatelné. Možnost řetězení žlabů dohromady. Barevné provedení dle vzorníku dodavatele. Cena včetně dopravy, instalace MJ Množství celkem kus 3, Kabelový žlab pro spojení lavic studentů Kabelový žlab pro spojení 2x lavice pro jednoho studenta a vytvoření podélného layoutu sezení s možností vedení kabeláže jazykové laboratoře z katedry do kabelového žlabu. Vnější rozměry žlabu š-880 x h-300 x v-270mm, 4x otvor pro napojení na kabelové průchodky stolů pro jednoho studenta. Horní deska odnímatelná pro případné servisní zásahy do technologie jazykové laboratoře, čelo kabelového žlabu uzamykatelné. Možnost řetězení žlabů dohromady. Barevné provedení dle vzorníku dodavatele. Cena včetně dopravy, instalace 100 Kabelový žlab pro spojení lavic studentů Kabelový žlab pro spojení 8x lavice pro jednoho studenta a vytvoření podélného layoutu sezení s možností vedení kabeláže jazykové laboratoře z katedry do kabelového žlabu. Vnější rozměry žlabu š-7920 x h-200 x v-757mm, 8x otvor pro napojení na kabelové průchodky stolů pro jednoho studenta. Horní deska odnímatelná pro případné servisní zásahy do technologie jazykové laboratoře. Barevné provedení dle vzorníku dodavatele. Cena včetně dopravy, instalace 101 Kabelový žlab pro spojení lavic studentů Kabelový žlab pro spojení 8x lavice pro jednoho studenta a vytvoření podélného layoutu sezení s možností vedení kabeláže jazykové laboratoře z katedry do kabelového žlabu. Vnější rozměry žlabu š-7920 x h-346 x v-757mm, 8x otvor pro napojení na kabelové průchodky stolů pro jednoho studenta. Horní deska odnímatelná pro případné servisní zásahy do technologie jazykové laboratoře. Barevné provedení dle vzorníku dodavatele. Cena včetně dopravy, instalace 102 Kabelový žlab pro spojení lavic studentů Kabelový žlab pro spojení kabelových žlabů. Vnější rozměry žlabu š-6861 x h-200 x v- 757mm. Horní deska odnímatelná pro případné servisní zásahy do kabeláže.barevné provedení dle vzorníku dodavatele. Cena včetně dopravy, instalace Židle učitelská 103 Židle učitelská - pevná (na kluzácích ), výškově nastavitelná pomocí pístu, otočná, s plastovým sedákem. Ergonomicky tvarovaný sedák i opěrák (se vzduchovým polštářem), hygienický a snadno omyvatelný, šetrný k životnímu prostředí vyrobený z recyklovatelných plastů. Barevné provedení dle vzorníku dodavatele.. Židle musí být snadno omyvatelná bez horní perforace. Certifikováno dle EU ČSN EN Židle a stoly pro vzdělávací instituce. Záruka na židle je min. 5 let. Cena včetně dopravy, instalace. 104 Židle studentská Židle s dynamickou podnoží z ocelové silnostěnné trubky o průměru 22 mm a plastovým šálovým sedákem se vzduchovým polštářem. Výšky sedáku 2-7 dle normy ČSN EN Nábytek - Židle a stoly pro vzdělávací instituce - Část 1: Funkční rozměry. Volba RAL barvy konstrukce a barvy plastového sedáku dle aktuálního vzorníku dodavatele. Cena včetně dopravy, instalace. kus 24,000 Stínící technika 105 Látková roleta Látková roleta: látka blackout zatemňovací v provedení bez vodících lišt a bez kazety, ovládání motorické 230V, koncové spínače, rozměry látky 260x280cm. Přesný rozměr se může lišit dle řešení navržené dodavatelem. Cena včetně dopravy, instalace. kus 4,000 Motor 230V Motor 230V pro rolety s nastavitelnými koncovými spínači. Cena včetně dopravy, 106 kus 4,000 instalace. 107 CYKY-J 5x1,5mm Silový kabel CYKY-J 5x1,5mm m 50, Instalace Instalace silového kabelu m 50,000 Releový modul 109 Vícenásobné relé pro ovládání dvou motorů jedním spínačem, včetně instalační krabičky. Cena včetně dopravy, instalace. kus 2, Ovládací tlačítko Ovládací tlačítko- tlačítko s ergonomií ovládání rolet - dvojité pro dvě rolety. Cena včetně dopravy, instalace. kus 2,000
