1 AUTOMATICKÁ REGULÁCIA HORENIA AUTOMATICKÁ REGULÁCIA HORENIA 01/2015

2 Poznámky

3 Vážení obchodní priatelia, vážení užívatelia, Dovoľte mi predviesť nový katalóg našich výrobkov. Spoločnosť TIMPEX sa zaoberá výrobou elektronických regulácií horenia už 8 rokov a súčasne 12 rokov staviame krby a kachle. Možno teda napísať, že celý vývoj elektronických regulácií je podporený praktickými skúsenosťami v oblasti kachliarstva. Zo spojenia praxe a teórie vyplýva i náš ďalší cieľ: maximálna technická podpora technikom a inštalačným firmám. Táto každodenná väzba nám veľmi pomáha pri vývoji a návrhu našich výrobkov. Vďaka podnetom sme schopní vyrábať, ako dúfame, prínosné výrobky pre našich užívateľov. Snažíme sa navrhovať také výrobky, ktoré odpovedajú úrovni súčasnej techniky, ale súčasne sa snažíme i o jednoduchosť a priehľadnosť v ovládaní. V katalógu nájdete široké spektrum elektronických regulácií a to od jednoduchých, ktoré sú určené pre malé stavby, až po komplexné regulácie teplovodného vykurovania v rodinných domoch. Reg010 a Reg070 sú základné elektronické regulácie horenia, ktoré oslovia užívateľov, ktorí nepožadujú zobrazenie regulačných hodnôt, ktorí viac menej požadujú ekologickú a ekonomickú prevádzku vykurovania. Reg100 a Reg110 predstavujú strednú triedu regulácií, ktoré podávajú základné informácie o priebehu horenia. Užívateľ už môže vyhodnotiť efektívny spôsob prikladania paliva. Reg200 a Reg220 preberajú vlastnosti predchádzajúcich typov a najviac sú rozšírené o ďalšie vstupy a výstupy. Uvedené regulácie sú určené pre základné ovládanie teplovodného systému, prípadne reguláciu prepínania ťahových akumulačných systémov. Reg250 je najnovším typom regulácie, ktorý odpovedá súčasným technickým i dizajnovým požiadavkám. Jednoduchým spôsobom zobrazuje podstatné informácie o činnosti vykurovacieho systému a navyše aj všetky regulačné hodnoty zapisuje na pamäťové médium. Zapísané údaje sa môžu zobraziť pomocou aplikačného softvéru na PC a to z hľadiska kontroly i z hľadiska servisných požiadaviek. Reg300 je určená pre ťažké akumulačné stavby vrátane základnej regulácie teplovodného systému. RegEQ je najvyšší typ regulácie určený pre reguláciu komplexného teplovodného systému, ktorý je začlenený do okruhu s ohniskom krbu alebo kachlí. Spoločným menovateľom všetkých typov regulácie je úspora paliva, zníženie škodlivých emisií a zvýšenie bezpečnosti vykurovania. Tento katalóg je prezentáciou našej práce, ktorou sa snažíme plniť ciele s maximálnou spokojnosťou užívateľa. Táto práca nás naozaj baví a dúfame, že táto skutočnosť sa odrazí vo vlastnostiach našich výrobkov. Ing. Ivo Bartoš - konateľ

4 Automatická regulácia horenia Regulácia horenia TIMPEX Optimalizuje priebeh horenia s cieľom zvýšiť účinnosť horenia v ohnisku krbu alebo kachlí Predlžuje proces horenia a interval prikladania Znižuje spotrebu paliva až o 30 % Zabraňuje prekúreniu komínového systému Zvyšuje účinnosť horenia a vykurovacieho systému Zlepšuje tepelnú pohodu Zvyšuje bezpečnosť kúrenia Predlžuje životnosť komínového systému Ovláda ďalšie externé komponenty (podľa typu regulácie) Signalizuje potrebu ďalšieho priloženia paliva Informuje o činnosti komínového systému (podľa typu regulácie) Automatická regulácia horenia Timpex je riadená mikroprocesorovou riadiacou jednotkou, ktorá porovnáva aktuálny stav horenia s programom Optimalizácia procesu horenia a na základe vyhodnotenia reguluje množstvo vzduchu do ohniska pomocou elektronicky ovládanej klapky CPV (centrálny prívod vzduchu) a to až v 20 krokoch behom jedného horenia. Automatická regulácia horenia Timpex zaisťuje optimálne množstvo vzduchu do ohniska v závislosti na teplote spalín podľa nastavených hodnôt, ktoré odpovedajú parametrom použitého ohniska. Priebeh horenia bez regulácie / s reguláciou Typ teplota vysoká VSTUP teplota nízka VÝSTUP DS servo relé ZS SD karta displej ovládanie Reg A 1 - A N LED mechan. Reg A 1 - A N LED mechan. Reg A 1 - A N LS mechan. Reg A 1 - A N LS kapac. Reg A 2 1 A N LS mechan. Reg A 2 1 A N LS kapac. Reg A 2 2 A A VGA kapac. Reg A 4 4 A A VGA dotyk. RegEQ 2 5 A 4 4 A A VGA dotyk. DS dverový spínač ZS zvuková signalizácia LS LED segment LED LED dióda VGA 320 x 240 farebný displej Prečo zakúpiť naše výrobky? výkon teplota Výkon vykurovacej jednotky čas čas bez regulácie s reguláciou bez regulácie s reguláciou Vysoká sofistikovanosť výrobkov - vývojom a inováciou sa zaoberáme už 8 rokov Moderný a nadčasový dizajn Technická podpora priamo od výrobcu pre firmy zabezpečujúca inštalácie pre uživateľov formou newslettrov Vysoká kvalita - hlavná časť výrobkov sa exportuje na náročné zahraničné trhy Otvorený systém umožňujúci jednoduché a rýchle úpravy v nastavení Technické novinky SDS softvérový dverový spínač program, ktorý detekuje otvorené dvierka ohniska a je súčasťou základného softvéru regulácie horenia Timpex v mnohých prípadoch nahradzuje dverový spínač alebo štartovacie tlačidlo Režimy horenia - užívateľské nastavenie úrovne horenie (útlmová - normálna - živá) Záznam všetkých regulačných hodnôt na SD kartu Softvér pre grafické vyhodnotenie a zobrazenie činnosti regulácie na PC - voľná verzia Aplikačný vizuálny program na podporu nastavenia regulačného systému - voľná verzia Často používané skratky: CPV - centrálny prívod vzduchu pre horenie, SDS - softvérový dverový spínač

5 Základné zapojenie regulácie horenia Montáž zariadenia zaisťuje technik, kachliar, technik MaR (meranie a regulácia), elektromechanik, prípadne iný zaškolený pracovník. 1 Teplotný snímač spalín 1100 C Inštaluje sa do miesta, ktoré je pripravené výrobcom ohniska alebo do spalinovej cesty pri vyústení z ohniska / Ovládací panel Zabudované vo výške vhodnej pre prečítanie pni zachovávaní max. teploty do 55 C.. 3 Inštaluje sa do rámu ohniska. Zaisťuje automatický štart regulácie horenia. Inštalácia dverového spínača nie je nutná, štart regulácie zaisťuje aj SDS (softvérový dverový spínač) alebo stlačenie tlačidla na paneli Základná sada regulácie horenia obsahuje: elektronickú radiacu jednotku klapku ø mm servopohon prepojovacie káble teplotný snímač 1100 C šróbenie M10/M12 užívateľský manuál a záručný list Servopohon Ovláda pohyb klapky CPV (centrálny prívod vzduchu). Servopohon je riadený bezpečným napätím 24V. Umiestňuje sa na klapku CPV. (centrálneho prívodu vzduchu) Klapka, ktorá reguluje množstvo vzduchu do ohniska. Umiestňuje sa do miesta s možnosťou servisného zásahu. Napájanie 240 V pripojenie napájania 240 V do príslušnej svorkovnice.

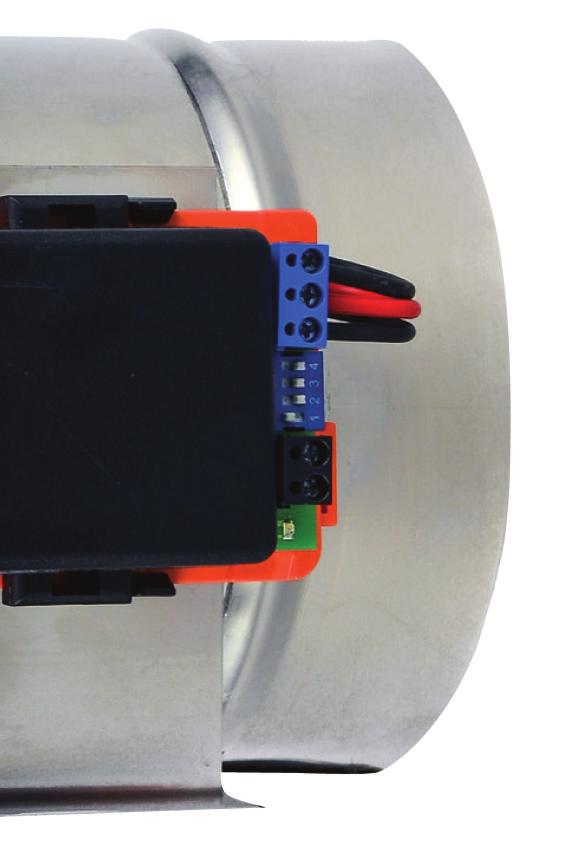

6 Bloková schéma so servopohonom a centrálnou jednotkou Regulácia horenia Reg010 Reg010 optimalizuje/reguluje množstvo vzduchu do ohniska na základe časového priebehu horenia. Z tohto dôvodu neobsahuje, ako jediná regulácia, teplotné čidlo spalín. Prednosťou Reg010 je jednoduchá inštalácia a nastavenie. Princíp činnosti zariadenia spočíva v regulácií optimálneho množstva vzduchu do ohniska pomocou klapky CPV s cieľom dosiahnutia maximálnej účinnosti spaľovacieho procesu a nízkych emisných hodnôt. Elektronická centrálna je umiestnená na servopohone, ktorý ovláda klapku CPV. je prepojená s ovládacím panelom, na ktorom je tlačidlo a LED indikátor činnosti regulácie. Štart regulácie sa vykonáva krátkym stlačením tlačidla pred priložením paliva alebo automaticky v prípade inštalácie dverového spínača. Reg010 je určená pre jednoduché stavby s priamym napojením ohniska na komín alebo s jednoduchým tepelným výmenníkom. Regulácia horenia prebieha v 10-krokoch postupného uzatvárania klapky CPV v priebehu horenia. Reg010 obsahuje 14 prednastavených programov podľa požadovanej maximálnej teploty alebo odpovedajúcej dĺžke horenia. Reguláciou je možno prepnúť i do režimu MANUÁL, v ktorom je regulácia vypnutá a klapka CPV otvorená na 100%. Nastavenie sa poskytuje pomocou 4 mikrospínačov. Regulácia umožňuje i užívateľské poloautomatické presné nastavenie regulácie priebehu horenia podľa skutočnej stavby. Súčasťou softvéru je aj testovací program pre kontrolu správneho zapojenia. Režim regulácie indikuje 2-farebná LED dióda na ovládacom panely. Ovládací panel je možno vybrať z 2 typov: vratný spínač bytový (tzv. zvončekový spínač) v bielej alebo hnedej farbe, alebo dizajnový panel z Reg070. V oboch prípadoch sa panely inštalujú na podomietkovú inštalačnú guľatú krabičku s Ø 73 mm. Napájací adaptér Externý spínací vstup Parametre centrálnej jednotky rozmer: 50 x 50 x 20 mm (d x š x h) montáž: je uchytená formou plastového nosiča na servopohone Servopohon Ovládací panel 1x spínací zapojenie dverového spínača prípadne i externého štartovacieho tlačidla 1x napájanie 24V/DC, jack Ø 5 mm krbové kachle teplovzdušné stavby jednoduché akumulačné stavby Zobrazenie počas regulácie prerušované svietenie (0,3 2,0 sek.) prerušované svietenie (0,3 0,8 sek.) neprerušované svietenie prerušované svietenie (3x0,5 1,0 sek.) prerušované svietenie režim regulácie žiarový režim režim manuálnej regulácie režim Auto nastavenia poruchový stav 1x servopohon klapka centrálneho prívodu vzduchu z exteriéru Často používané skratky: CPV - centrálny prívod vzduchu pre horenie, SDS - softvérový dverový spínač

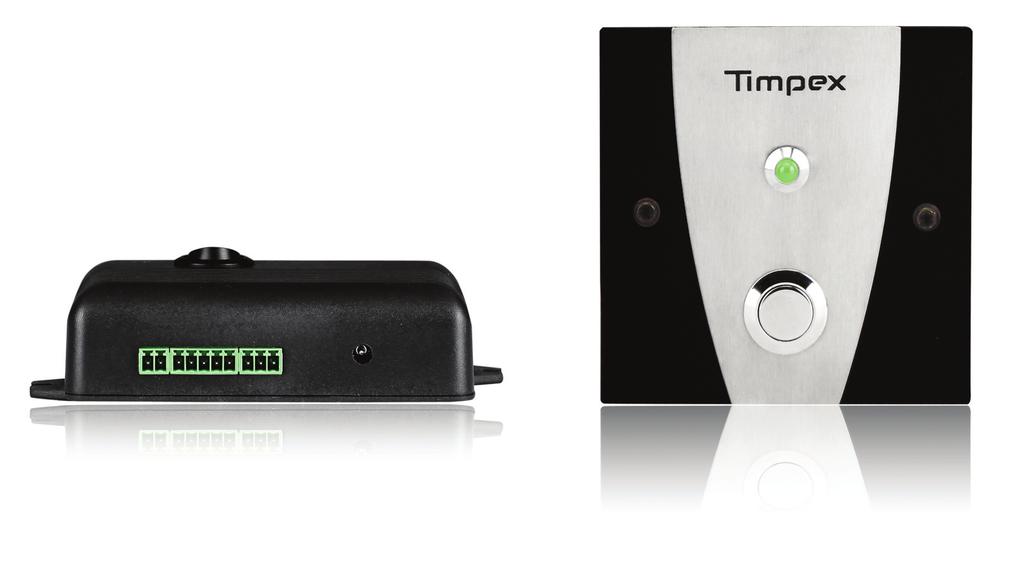

7 Ovládací panel (79 x 79 mm) Regulácia horenia Reg070 Reg070 optimalizuje/reguluje množstvo vzduchu do ohniska na základe teplotného priebehu horenia. Prednosťou Reg070 je jednoduchá inštalácia a nastavenie. Princíp činnosti zariadenia spočíva v regulácií optimálneho množstva vzduchu do ohniska pomocou klapky CPV s cieľom dosiahnutia maximálnej účinnosti spaľovacieho procesu a nízkych emisných hodnôt. elektronická je prepojená s ovládacím panelom, na ktorom je tlačidlo a LED indikátor činnosti regulácie. Štart regulácie sa vykonáva krátkym stlačením tlačidla pred priložením paliva alebo automaticky v prípade inštalácie dverového spínača. Reg070 je určená pre jednoduché stavby s priamym napojením ohniska na komín alebo s jednoduchým tepelným výmenníkom. Regulácia horenia prebieha v 20-krokoch pohybu klapky CPV v priebehu celého horenia. Reg070 obsahuje 16 prednastavených programov podľa požadovanej maximálnej teploty v ohnisku. Reguláciu je možno prepnúť i do režimu MANUÁL, v ktorom je regulácia vypnutá a klapka CPV otvorená na 100%. Nastavenie sa poskytuje pomocou 4 mikrospínačov, ktoré sú umiestnené v centrálnej jednotke. Súčasťou programu je i zvuková signalizácia, ktorá upozorňuje užívateľa o vhodnosti priloženia paliva. Zvukovú signalizáciu je možno vypnúť. Režim regulácie indikuje 2-farebná LED dióda na ovládacom panely. Ovládací panel sa inštaluje na podomietkovú inštalačnú guľatú krabičku s Ø 73 mm. Bloková schéma Teplotné čidlo Napájací adaptér Servopohon Ovládací panel Parametre centrálnej jednotky rozmer radiacej jednotky: 113 x 80 x 32 mm (d x š x h) rozmer ovládacieho panelu: 74 x 30 x 61 mm (d x š x h) montáž: ovládací panel je určený pre zástavbu do steny krbové kachle teplovzdušné stavby jednoduché akumulačné stavby Zobrazenie počas regulácie neprerušované svietenie prerušované svietenie (0,5 sek.) prerušované svietenie (2,0 sek.) neprerušované svietenie režim regulácie žiarové svietenie režim manuálnej regulácie poruchový stav (zvyčajne zle zapojené teplotné čidlo) 1x vysoká teplota C 1x dverový spínač 1x napájanie 24V/DC, jack Ø 5 mm 1x servopohon klapka centrálneho prívodu vzduchu z exteriéru 1x beeper (vypínateľný)

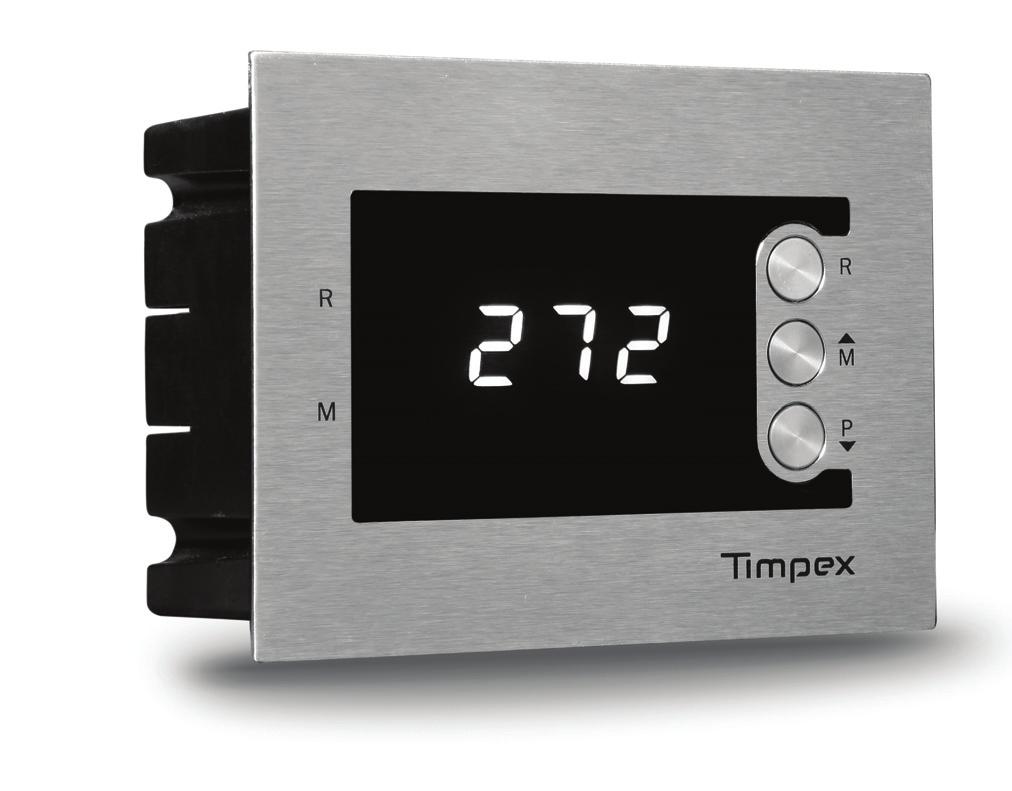

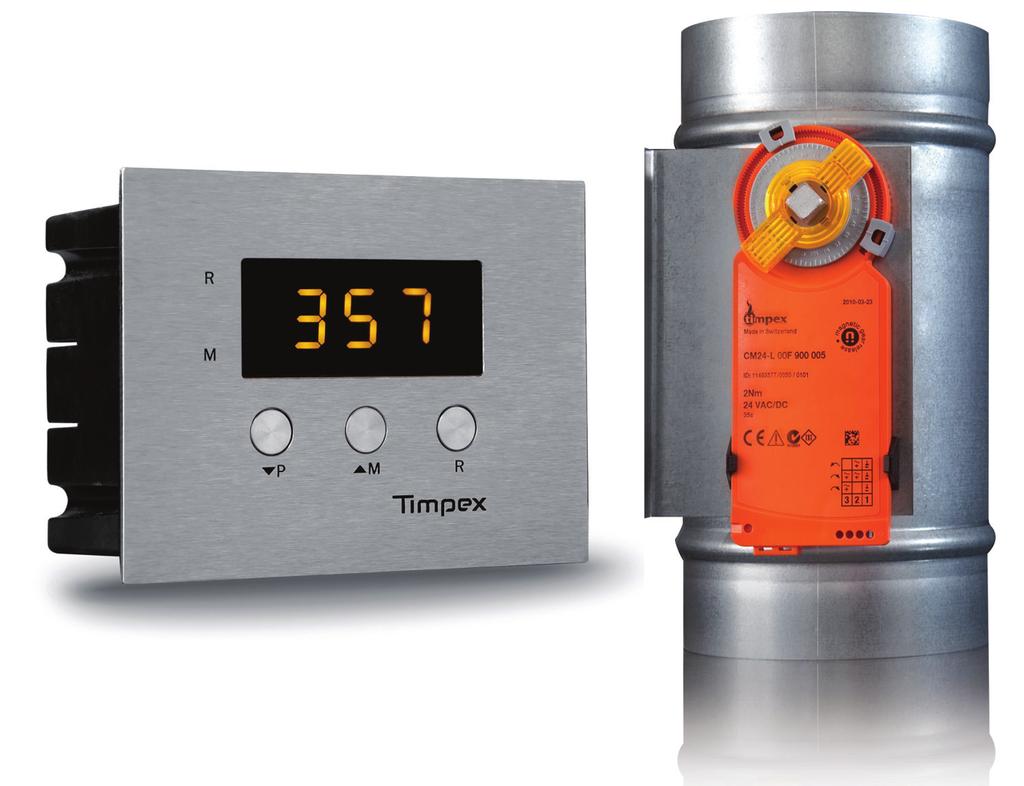

8 so servopohonom Regulácia horenia Reg100 Ovládací panel s centrálnou jednotkou (125 x 95 mm) Reg100 je osvedčený typ automatickej regulácie horenia, ktorý je vďaka svojej jednoduchej inštalácií a prevádzkovej nenáročnosti veľmi obľúbený. Displej je navrhnutý pre zobrazenie iba jednej hodnoty a to pre svoj jednoduchý a čistý štýl. Farba LED segmentov je žltá alebo biela podľa varianty výroby a priania zákazníka. Princíp činnosti zariadenia spočíva v regulácií optimálneho množstva vzduchu do ohniska pomocou klapky CPV s cieľom dosiahnutia maximálnej účinnosti spaľovacieho procesu a nízkych emisných hodnôt. Reg100 je určená k automatickej regulácii horenia bez požiadaviek ovládania ďalších externých zariadení (čerpadiel, ventilátorov, klapiek a pod.). sa bežne inštaluje do interiéru vedľa krbovej alebo kachľovej obostavby. Pre optimálne nastavenie ohniska slúži 250 prednastavených programov. Regulácia horenia prebieha v 20-tich zmenách pohybu klapky, resp. v úprave množstva vzduchu do ohniska v celom priebehu horenia. Reg100 obsahuje nový upgrade ovládacieho programu, ktorý zahrňuje možnosť nastavenia režimu horenia. Súčasťou softvéru je i zvuková signalizácia, ktorá upozorňuje užívateľa o vhodnosti priložení paliva. Zvukovú signalizáciu je možno vypnúť. Súčasťou základného softvéru je program SDS (softvérový dverový spínač). Reg100 spadá do kategórie jedno-krabičkovej varianty tzn., že všetky vstupy a výstupy sú vedené do jednej centrálnej jednotky, ktorá obsahuje aj zobrazovací displej. Panel Reg100 je vyrobená z brúsenej nereze, ktorý je vhodným doplnkom do každého interiéru. Bloková schéma Teplotné čidlo Servopohon teplovzdušné stavby jednoduché akumulačné stavby 240 V Zobrazenie počas regulácie teplota spalín ( C) poloha klapky regulujúca množstvo vzduchu do ohniska (0 100 %) SDS - softvérový dverový spínač Parametre centrálnej jednotky rozmer: 125 x 95 x 80 mm (d x š x h) montáž: ovládací panel je určený pre zástavbu do steny 1x vysoká teplota 1100 C 1x dverový spínač 1x servopohon klapka centrálneho prívodu vzduchu z exteriéru 1x beeper (vypínateľný) Často používané skratky: CPV - centrálny prívod vzduchu pre horenie, SDS - softvérový dverový spínač

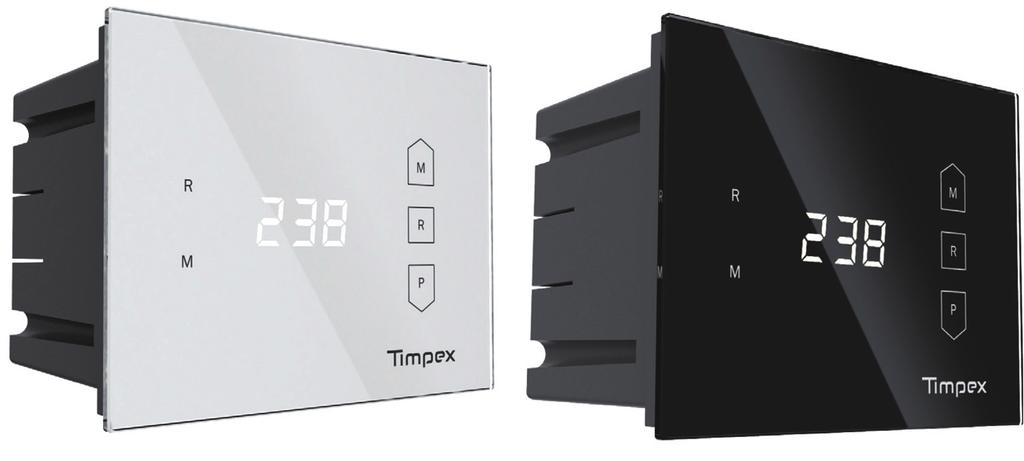

9 Dotykový ovládací panel (biely) s centrálnou jednotkou (125 x 95 mm) Dotykový ovládací panel (čierny) s centrálnou jednotkou (125 x 95 mm) Regulácia horenia Reg110 Reg110 je modernizovaná verzia osvedčeného typu regulácie Reg100. Výrobok odpovedá dnešnému trendu interiérového dizajnu čistým líniám, nadčasovosti a luxusu. dizajnovo čistý celoplošný panel panel z bieleho alebo čierneho tvrdeného skla kapacitne dotykové ovládanie (bez mechanických prvkov) Bloková schéma Displej je navrhnutý pre zobrazenie iba jednej hodnoty a to pre svoj jednoduchý a čistý štýl. Princíp činnosti zariadenia spočíva v regulácií optimálneho množstva vzduchu do ohniska pomocou klapky CPV s cieľom dosiahnutia maximálnej účinnosti spaľovacieho procesu a nízkych emisných hodnôt. Reg110 je určená k automatickej regulácií horenia bez požiadaviek ovládania ďalších externých zariadení (čerpadiel, ventilátorov, klapiek a pod.). sa bežne inštaluje do interiéru vedľa krbovej alebo kachľovej obostavby. Pre optimálne nastavenie ohniska slúži 250 prednastavených programov. Regulácia horenia prebieha v 20-tich zmenách pohybu klapky, resp. v úprave množstva vzduchu do ohniska v celom priebehu horenia. Reg110 obsahuje nový upgrade ovládacieho programu, ktorý zahrňuje možnosť nastavenia režimu horenia. Súčasťou softvéru je i zvuková signalizácia, ktorá upozorňuje užívateľa o potrebe priloženia paliva. Zvukovú signalizáciu je možno vypnúť. Súčasťou základného softvéru je program SDS (softvérový dverový spínač). Reg110 spadá do kategórie jedno krabičkovej varianty tzn., že všetky vstupy a výstupy sú vedené do jednej centrálnej jednotky, ktorá obsahuje i zobrazovací displej. Teplotné čidlo Servopohon 240 V teplovzdušné stavby jednoduché akumulačné stavby Parametre centrálnej jednotky rozmer:125 x 95 x 80 mm (d x š x h) montáž: je určená k zástavbe do steny Zobrazení počas regulácie teplota spalín ( C) poloha klapky regulujúca množstvo vzduchu do ohniska (0 100 %) SDS - softvérový dverový spínač 1x vysoká teplota 1100 C 1x dverový spínač 1x servopohon klapka centrálneho prívodu vzduchu z exteriéru 1x beeper (vypínateľný)

10 Parametre centrálnej jednotky rozmer: 125 x 95 x 80 mm (d x š x h) montáž: je určená k zástavbe do steny Ovládací panel s centrálnou jednotkou (125 x 95 mm) Bloková schéma Teplotné čidlo V Teplotné čidlo 2 2x vysoká teplota 1100 C 1x dverový spínač Servopohon 1 Servopohon 2 Relé so servopohonom Regulácia horenia Reg200 Regulácia Reg200 svojou koncepciou vychádza z osvedčeného typu Reg100, ale je rozšírená o ďalší vstup meranej teploty a výstupy k ovládaniu ďalších elektrických komponentov. Reg200 sa vďaka tomuto rozšíreniu používa nielen k automatickej regulácií horenia, ale i pre základnú reguláciu teplovodného vykurovania kde zaisťuje napr. ovládanie obehového čerpadla v závislosti na teplote vody v teplovodnom výmenníku. Ďalšie časté využitie Reg200 je na ovládanie by-passu klapky pri akumulačných stavbách. Princíp činnosti zariadenia spočíva v regulácií optimálneho množstva vzduchu do ohniska pomocou klapky CPV s cieľom dosiahnutia maximálnej účinnosti spaľovacieho procesu a nízkych emisných hodnôt. Pre optimálne nastavenie ohniska slúži 250 prednastavených programov. Regulácia horenia prebieha v 20-tich zmenách pohybu klapky, resp. v úprave množstva vzduchu do ohniska v celom priebehu horenia. Reg200 obsahuje nový upgrade ovládacieho programu, ktorý zahrňuje možnosť nastavenia režimu horenia. Súčasťou softvéru je i zvuková signalizácia, ktorá upozorňuje užívateľa o vhodnosti priložení paliva. Zvukovú signalizáciu je možno vypnúť.. Súčasťou základného softvéru je program SDS (softvérový dverový spínač). Reg200 spadá do kategórie jedno krabičkovej varianty tzn., že všetky vstupy a výstupy sú vedené do jednej centrálnej jednotky, ktorá obsahuje i zobrazovací displej. Panel Reg200 je vyrobený z brúsenej nereze, ktorá je vhodným doplnkom do každého interiéru. teplovzdušné stavby jednoduché akumulačné stavby ohniská so spalinovým výmenníkom ohniská s teplovodným výmenníkom Zobrazenie počas regulácie teplota spalín ( C) teplota teplotného čidla v prípade inštalácie ( C) poloha klapky regulujúca množstvo vzduchu do ohniska (0 100 %) poloha 2. servopohonu v prípade inštalácie (0 100 %) SDS - softvérový dverový spínač 2x servopohon 1x prepínacie relé (čerpadlo, ventilátor, klapky, digestor a pod.) 1x beeper (vypínateľný) Často používané skratky: CPV - centrálny prívod vzduchu pre horenie, SDS - softvérový dverový spínač

11 Regulácia horenia Reg220 Reg220 je modernizovaná verzia osvedčeného typu regulácie Reg200. Výrobok odpovedá dnešnému trendu interiérového dizajnu čistým líniám, nadčasovosti a luxusu. dizajnovo čistý celoplošný panel panel z bieleho alebo čierneho tvrdeného skla kapacitne dotykové ovládanie (bez mechanických prvkov) Dotykový ovládací panel (biely) s centrálnou jednotkou (125 x 95 mm) Bloková schéma Teplotné čidlo 1 Servopohon 1 Dotykový ovládací panel (čierny) s centrálnou jednotkou (125 x 95 mm) Reg220 sa nepoužíva iba k automatickej regulácií horenia, ale i pre základnú reguláciu teplovodného vykurovania, kde zaisťuje napr. ovládanie obehového čerpadla v závislosti na teplote vody v teplovodnom výmenníku. Ďalšie časté využitie Reg220 je na ovládanie by-pass klapky pri akumulačných stavbách. Displej je navrhnutý pre zobrazenie iba jednej hodnoty a to pre svoj jednoduchý a čistý štýl. Princíp činnosti zariadenia spočíva v regulácií optimálneho množstva vzduchu do ohniska pomocou klapky CPV s cieľom dosiahnutia maximálnej účinnosti spaľovacieho procesu a nízkych emisných hodnôt. Pre optimálne nastavenie ohniska slúži 250 prednastavených programov. Regulácia horenia prebieha v 20-tich zmenách pohybu klapky, resp. v úprave množstva vzduchu do ohniska v celom priebehu horenia. Reg220 obsahuje nový upgrade ovládacieho programu, ktorý zahrňuje možnosť nastavenia režimu horenia. Súčasťou softvéru je i zvuková signalizácia, ktorá upozorňuje užívateľa o vhodnosti priložení paliva. Zvukovú signalizáciu je možno vypnúť. Reg220 spadá do kategórie jedno krabičkovej varianty tzn., že všetky vstupy a výstupy sú vedené do jednej centrálnej jednotky, ktorá obsahuje i zobrazovací displej. 240 V Teplotné čidlo 2 Parametre centrálnej jednotky rozmer: 125 x 95 x 80 mm (d x š x h) montáž: je určená k zástavbe do steny 2x vysoká teplota 1100 C 1x dverový spínač Servopohon 2 Relé 2x servopohon 1x prepínacie relé (čerpadlo, ventilátor, klapky, digestor a pod.) 1x beeper (vypínateľný) teplovzdušné stavby jednoduché akumulačné stavby ohniská so spalinovým výmenníkom ohniská s teplovodným výmenníkom Zobrazenie počas regulácie teplota spalín ( C) teplota 2. teplotného čidla v prípade inštalácie C) poloha klapky regulujúcej množstvo vzduchu do ohniska (0 100 %) poloha 2. servopohonu v prípade inštalácie (0 100 %) SDS - softvérový dverový spínač

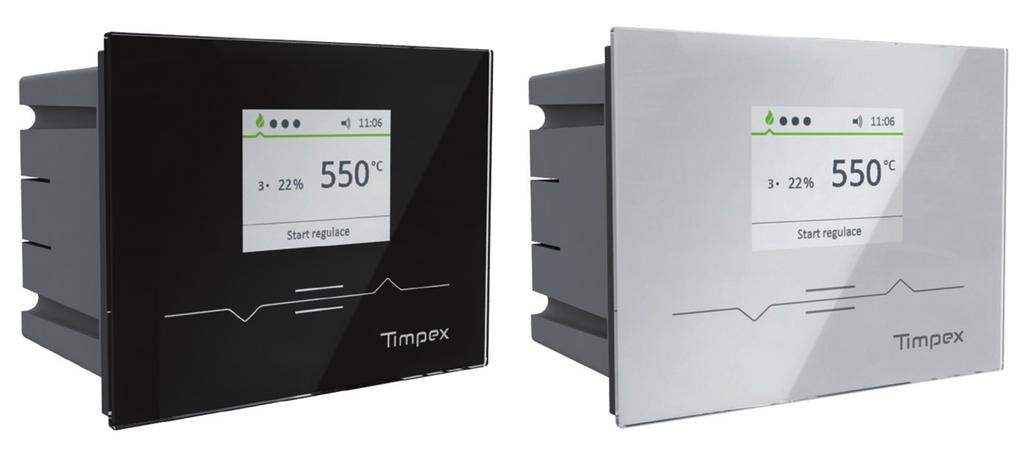

12 Bloková schéma Teplotné čidlo 1 Zobrazovacia - čierna (125 x 95 mm) Servopohon 1 Zobrazovacia - biela (125 x 95 mm) Regulácia horenia Reg250 Regulácia Reg250 je najnovší typ automatickej regulácie horenia, ktorá bola vyvíjaná na základe požiadaviek od technikov i užívateľov. Je založená na jednoduchom a intuitívnom ovládaní. Výrobok odpovedá súčasnej úrovni vyspelej techniky i trendu interiérového dizajnu čistým líniám, nadčasovosti a luxusu. Ovládací panel je vyrobený z celoplošného bieleho alebo čierneho tvrdeného skla. Ovládanie je kapacitne bez mechanických prvkov. Grafické zobrazenie zaisťuje farebný VGA displej. Nadštandardné funkcie záznam všetkých regulačných hodnôt v reálnom čase na SD kartu softvér na grafické zobrazenie činnosti vykurovacieho systému zo záznamu SD karty na PC (voľná verzia) prednastavené regulačné systémy v pamäti Reg250 softvérová podpora výberu prednastavených systémov na PC (voľná verzia) aktualizácia softvéru z SD karty 240 V Teplotné čidlo 2-6 Parametre centrálnej jednotky rozmer centrálnej jednotky:180 x 180 x 88 mm (d x š x h) rozmer zobrazovacej jednotky:125 x 95 x 48 mm (d x š x h) displej: 1,7, zobrazovaná časť 47 x 36 mm 2x vysoká teplota C 4x nízka teplota 350 C 1 vstup pre externé napájanie zo záložného zdroja 1x dverový spínač Zobrazovacia -displej- Servopohon 2 Relé 1-2 SD Karta 2x servopohon 1x beeper (vypínateľný) 1x SD karta 2x relé, z toho 1x napäťové 240V/2A a 1x prepínacie bez napäťové 240V/2A Často používané skratky: CPV - centrálny prívod vzduchu pre horenie, SDS - softvérový dverový spínač Vyhodnotenie záznamu na SD karte slúži pre presné nastavenie regulačného systému alebo pre cielený servisný úkon. Súčasťou základného softvéru je program SDS, zvuková signalizácia upozorňujúca užívateľa o vhodnosti priloženia paliva, nastavenia režimu horenia. Princíp činnosti zariadenia spočíva v regulácií optimálneho množstva vzduchu do ohniska pomocou klapky CPV s cieľom dosiahnutia maximálnej účinnosti spaľovacieho procesu a nízkych emisných hodnôt. Regulácia horenia prebieha v 20-tich zmenách pohybu klapky, resp. v úprave množstva vzduchu do ohniska v celom priebehu horenia. Reg250 sa pre veľký počet vstupov a výstupov používa nielen k automatickej regulácii horenia, ale i pre rozsiahlejšie regulácie teplovodných alebo akumulačných vykurovacích systémov. Zobrazenie počas regulácie teplota spalín ( C), poloha klapky CPV (0 100%), 2. zvolená teplota reálny čas, SDS, štatistika horenia, režim horenia ďalšie grafické informácie podľa nastavení odpovedajúcich skutočnej stavbe

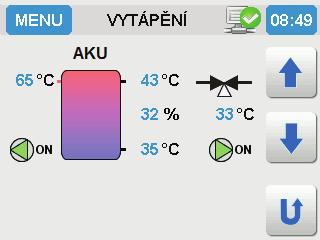

13 Regulácia horenia Reg300 Bloková schéma Teplotné čidlo 1 Napájací adaptér Teplotné čidlo 2-6 Zobrazovacia - biela (150 x 100 mm) Servopohon 1 Servopohon 2-4 Relé 1-4 Zobrazovacia - čierna (150 x 100 mm) Vyššia rada automatickej regulácie horenia Reg300 je určená na rozsiahlejšiu reguláciu vykurovacieho systému, najmä na komplexné akumulačné vykurovanie a teplovodné vykurovanie vrátane akumulačnej nádrže. Regulácia Reg300 je od počiatku vývoja cielená na čo najjednoduchšie užívateľské ovládanie a na zobrazenie potrebnej spätnej väzby o činnosti vykurovacieho systému. Reg300 obsahuje prednastavené vykurovacie systémy s grafickým zobrazením skutočnej stavby. Ovládací panel je vyrobený z celoplošného bieleho alebo čierneho tvrdeného skla, prípadne z brúsenej nereze. Grafické zobrazenie a ovládanie zaisťuje dotykový farebný VGA displej vo farebnej alebo monochromatickej variante. Nadštandardné funkcie Nadštandardné funkcie: záznam všetkých regulačných hodnôt v reálnom čase na SD kartu softvér na grafické zobrazenie činnosti vykurovacieho systému zo záznamu SD karty na PC (voľná verzia) prednastavené regulačné systémy v pamäti Reg300 Vyhodnotenie záznamu na SD karte slúži pre presné nastavenie regulačného systému alebo pre cielený servisný úkon. Súčasťou základného softvéru je program SDS, zvuková signalizácia upozorňujúca užívateľa o vhodnosti priloženia paliva, nastavenia režimu horenia. Parametre centrálnej jednotky veľkosť centrálnej jednotky: 192 x 140 x 77 mm (d x š x h) veľkosť zobrazovacej jednotky 150 x 100 x 28 mm (d x š x h) Zobrazovacia -displej- SD Karta 3x vysoká teplota C 3x nízka teplota 350 C 1x vstup pre externé napájanie zo záložného zdroja 1x dverový spínač Princíp automatickej regulácie horenia spočíva v regulácií optimálneho množstva vzduchu do ohniska pomocou klapky CPV s cieľom dosiahnutia maximálnej účinnosti spaľovacieho procesu a nízkych emisných hodnôt. Regulácia horenia prebieha v 20-tich zmenách pohybu klapky, resp. v úprave množstva vzduchu do ohniska v celom priebehu horenia. Reg250 sa pre veľký počet vstupov a výstupov používa nielen k automatickej regulácii horenia, ale i pre rozsiahlejšie regulácie teplovodných alebo akumulačných vykurovacích systémov. Zobrazenie počas regulácie teplota spalín ( C), poloha klapky CPV (0 100%), 2. zvolená teplota reálny čas, SDS, štatistika horenia, režim horenia ďalšie grafické informácie podľa nastavení odpovedajúcich skutočnej stavbe 4x servopohon 4x prepínacie bez napäťové relé 240V/2A 1x SD karta 1x beeper (vypínateľný)atelný)

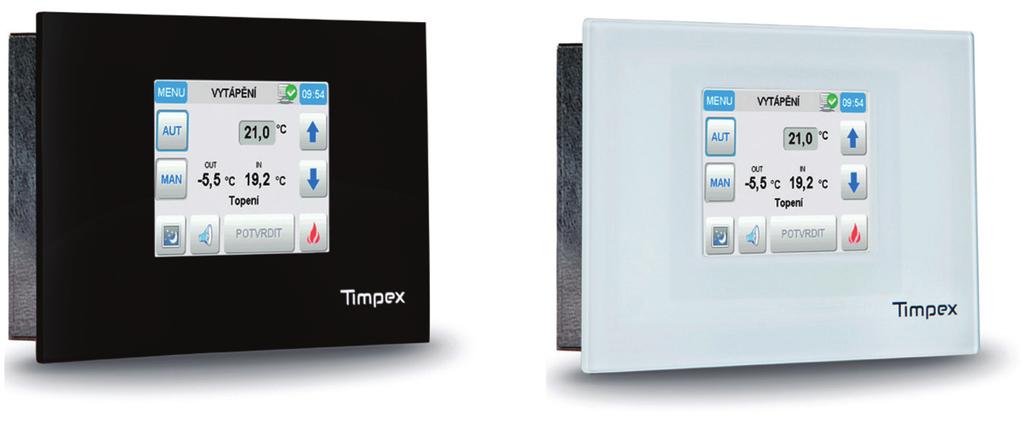

14 Regulácia horenia RegEQ Bloková schéma Teplotné čidlo 1 Zobrazovacia - čierna (150 x 100 mm) Servopohon 1 Zobrazovacia - biela (150 x 100 mm) RegEQ najvyššia rada regulácie, ktorá je určená pre komplexné ovládanie a zobrazenie teplovodného vykurovania v RD s napojením ohniska s teplovodným výmenníkom. RegEQ obsahuje automatickú reguláciu horenia, týždenný termostat a ekvitermickú reguláciu vykurovania. Regulácia RegEQ je od počiatku vývoja cielená na čo najjednoduchšie užívateľské ovládanie a na zobrazenie potrebnej spätnej väzby o činnosti vykurovacieho systému. RegEQ obsahuje prednastavené vykurovacie systémy s grafickým zobrazením skutočnej stavby. Ovládací panel je vyrobený z celoplošného bieleho alebo čierneho tvrdeného skla, príp. z brúsenej nereze. Grafické zobrazenie a ovládanie zaisťuje dotykový farebný VGA displej vo farebnej alebo monochromatickej variante. Nadštandardné funkcie záznam všetkých regulačných hodnôt v reálnom čase na SD kartu softvér na grafické zobrazenie činnosti topeného systému zo záznamu SD karty na PC (voľná verzia) prednastavené regulačné systémy v pamäti RegEQ diaľková správa GSM alebo Wi-fi modulom 240 V Teplotné čidlo 2-7 Servopohon 2-4 Relé 1-4 SD Karta Vyhodnotenie záznamu na SD karte slúži pre presné nastavenie regulačného systému alebo pre cielený servisný úkon. Súčasťou základného softvéru je program SDS, zvuková signalizácia upozorňujúca užívateľa o vhodnosti priloženia paliva, nastavenia režimu horenia. Princíp automatickej regulácie horenia spočíva v regulácií optimálneho množstva vzduchu do ohniska pomocou klapky CPV s cieľom dosiahnutia maximálnej účinnosti spaľovacieho procesu a nízkych emisných hodnôt. Regulácia horenia prebieha v 20-tich zmenách pohybu klapky, resp. v úprave množstva vzduchu do ohniska v celom priebehu horenia. Parametre centrálnej jednotky rozmer centrálnej jednotky: 192 x 180 x 77 mm (d x š x h) rozmer zobrazovacej jednotky 150 x 100 x 28 mm (d x š x h) 2x vysoká teplota C 5x nízka teplota 350 C 1x vstup pre externé napájanie zo záložného zdroja 1x dverový spínač Zobrazovacia -displej- 4x servopohon 4x prepínacie bez napäťové relé 240V/2A 1x SD karta 1x Wifi modul 1x beeper (vypínateľný) Často používané skratky: CPV - centrálny prívod vzduchu pre horenie, SDS - softvérový dverový spínač Reg250 sa pre veľký počet vstupov a výstupov používa nielen k automatickej regulácii horenia, ale i pre rozsiahlejšie regulácie teplovodných alebo akumulačných vykurovacích systémov. Zobrazenie počas regulácie teplota spalín ( C), poloha klapky CPV (0 100%), 2. zvolená teplota reálny čas, SDS, štatistika horenia, režim horenia ďalšie grafické informácie podľa nastavení odpovedajúcich skutočnej stavbe

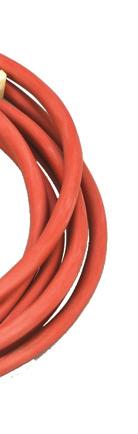

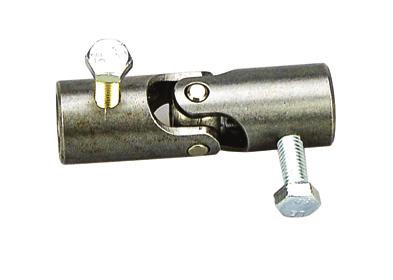

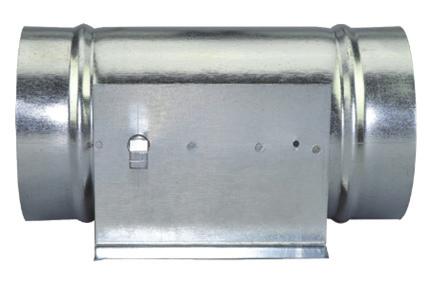

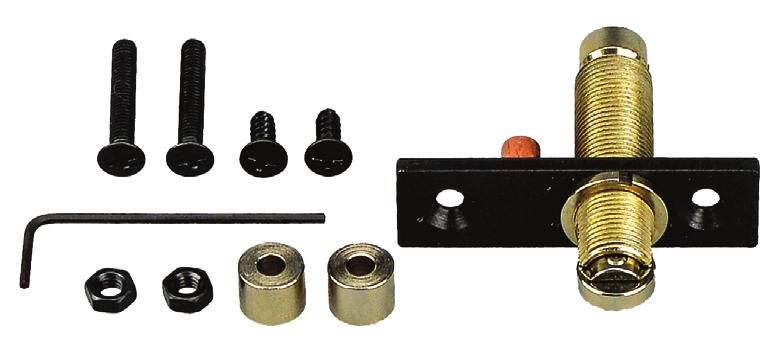

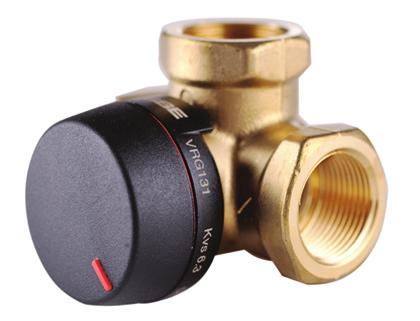

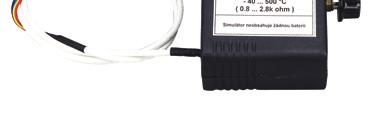

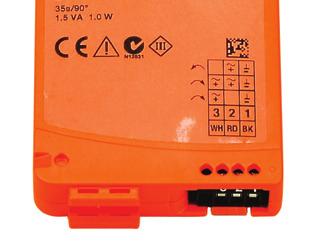

15 Teplotné čidla Káble Klapky CPV Typ spaliny, voda, ostatné Typ podľa určenia Typ vzduch Izolácie štandard, silikón, teflón, sklená izolácia Izolácia štandard, silikón, teflón, sklená izolácia Materiál pozink, nerez Dĺžka štandardná, zákazková Dĺžka štandardná, zákazková Priemer Ø 100, 120, 150 mm, zákazková Servopohony Typ ovládania vzduch, voda, spaliny Rozdelenie uzatváracie, zmiešané, prepínacie Napätie 24 V, 240 V Záložný zdroj Pre zaistenie napájania teplovodného systému počas výpadku sieťového napätia. Dvierkový spínač Typ mechanický, softvérový SDS Príslušenstvo Kĺbiky Bowdeny Objímka na TČ Predlžovacie hriadele Simulátory TČ Keramické púzdro Ventily Typ Rozdelenie 2- cestné, 3- cestné zmiešavacie, uzatváracie, rozdeľovacie Viac informácií a aktuálna ponuka - viď.: Použité skratky: TČ - teplotné čidlo
