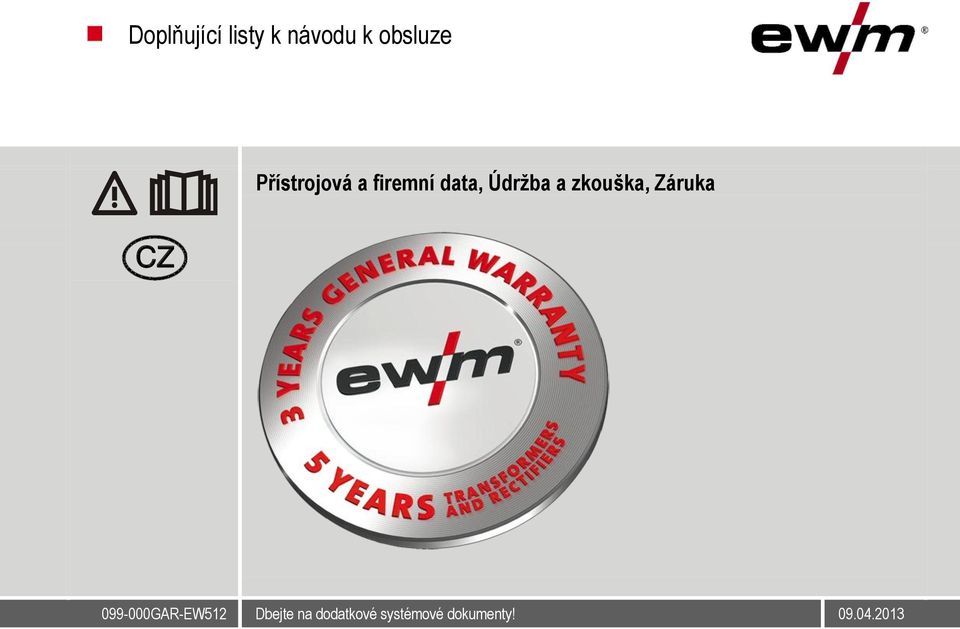

1 Doplňující listy k návodu k obsluze Přístrojová a firemní data, Údržba a zkouška, Záruka Dbejte na dodatkové systémové dokumenty!

2 Všeobecné pokyny POZOR Přečtěte si návod k obsluze! Návod k obsluze vás seznámí s bezpečným zacházením s výrobky. Přečtěte si návod k obsluze všech součástí systému! Dodržujte předpisy pro úrazovou prevenci! Dodržujte ustanovení specifická pro vaši zemi! V případě potřeby vyžadujte potvrzení podpisem. S otázkami k instalaci, uvedení do provozu, provozu a specifikům v místě a účelu použití se obracejte na vašeho prodejce nebo na náš zákaznický servis na číslo Seznam autorizovaných prodejců najdete na adrese Ručení v souvislosti s provozem tohoto zařízení je omezeno výhradně na jeho funkci. Jakékoliv další ručení jakéhokoliv druhu je výslovně vyloučeno. Toto vyloučení ručení je uživatelem uznáno při uvádění zařízení do provozu. Dodržování tohoto návodu, ani podmínky a metody při instalaci, provozu, používání a údržbě přístroje nemohou být výrobcem kontrolovány. Neodborné provedení instalace může vést k věcným škodám a následkem toho i k ohrožení osob. Proto nepřejímáme žádnou odpovědnost a ručení za ztráty, škody nebo náklady, které plynou z chybné instalace, nesprávného provozu a chybného používání a údržby, nebo s nimi jakýmkoli způsobem souvisejí. EWM AG, Dr. Günter-Henle-Straße 8, D Mündersbach Autorské právo k tomuto dokumentu zůstává výrobci. Přetisk, i částečný, pouze s písemným souhlasem. Technické změny vyhrazeny.

3 Obsah Všeobecné pokyny 1 Obsah 1 Obsah Přístrojová a firemních data Údržba a zkouška Všeobecné pokyny Čištění Zkouška Zkušební přístroje Rozsah zkoušky Vizuální kontrola Měření odporu ochranného vodiče Měření izolačního proudu Měření svodového proudu (proud ochranného vodiče a dotykový proud) Měření napětí při chodu naprázdno Funkční zkouška svářečky Dokumentace zkoušky Údržba Záruka Záruční podmínky Záruční lhůty (1) Omezení záruky Vyloučení záruky Uplatnění záruky Všeobecně

4 Přístrojová a firemních data Všeobecné pokyny 2 Přístrojová a firemních data Zde prosím do příslušných polí zaneste data přístroje EWM a Vaše firemní data. 4

5 Všeobecné pokyny 3 Údržba a zkouška Řádné provedení zkoušky podle mezinárodní normy IEC / DIN EN Zařízení pro obloukové svařování - Kontrola a zkoušení svařovacích zařízení je podmínkou pro váš nárok na záruku. 3.1 Všeobecné pokyny Tento přístroj nevyžaduje za uvedených okolních podmínek a normálních pracovních podmínek dalekosáhle žádnou údržbu a vyžaduje minimum péče. K zaručení bezvadné funkce svářečky je nutné dodržet několik bodů. Sem patří v závislosti na stupni znečištění okolního prostředí a době používání svářečky její pravidelné čištění a kontrola dle dalšího popisu. Čištění, zkoušky a opravy svářečky smí provádět pouze odborné, kvalifikované osoby. Kvalifikovanou osobou je ten, kdo na základě svého vzdělání, znalostí a zkušenosti je při kontrole zdroje svařovacího proudu schopen identifikovat existující ohrožení a možné následné škody a učinit nutní bezpečnostní opatření. Není-li některá z níže uvedených zkoušek splněna, smí být přístroj uveden opět do provozu teprve po opravě a nové zkoušce! 3.2 Čištění NEBEZPEČÍ Nebezpečí poranění elektřinou! Čištění přístrojů, které nejsou odpojeny od sítě, může mít za následek vážné úrazy! Přístroj odpojit spolehlivě od sítě. Vytáhnout síťovou zástrčku! Vyčkat 4 minuty, až se vybijí kondenzátory! Jednotlivé konstrukční skupiny čistit následujícím způsobem: Proudový zdroj: Elektronika: Chladicí kapalina: V závislosti na zanesení prachem profouknout stlačeným vzduchem neobsahujícím olej nebo vodu. Desky s plošnými spoji a elektronické komponenty neofukovat stlačeným vzduchem, nýbrž čistit vysavačem. Překontrolovat znečištění a v daném případě vyměnit. Smíchání chladicí kapaliny s jinými kapalinami nebo použití cizích chladiv má za následek zánik záruky výrobce! 5

6 Zkouška 3.3 Zkouška Přídavné přístroje a díly (např. chladicí přístroje, zařízení pro posuv drátu, svařovací hořáky,...) se mají zkoušet společně se zdrojem svařovacího proudu. Některé body jako např.: izolační odpor a odpor ochranného vodiče je tak možné současně přezkoušet a tudíž ověřit, že součet svodových proudů zdroje svařovacího proudu, přídavných přístrojů a dílů nepřesahuje mezní hodnoty. Níže v textu je proto popsána kompletní zkouška zdroje svařovacího proudu. Jestliže se přídavné přístroje a díly zkouší jednotlivě, je nutné zkušební body v daném případě přizpůsobit (např. měření napětí naprázdno odpadá). Zkouška musí být provedena podle IEC / DIN EN " Zařízení pro obloukové svařování - Kontrola a zkoušení svařovacích zařízení " v souladu s nařízením o bezpečnosti provozu. Tato norma je jednak mezinárodní a zadruhé specifická pro oblouková svařovací zařízení Zkušební přístroje Dřívější pojem opakovací zkoušky byl v důsledku změny příslušné normy nahrazen pojmem "inspekce a zkouška". Kromě zde uvedených předpisů k provedení kontroly je nutné dodržet legislativní nařízení nebo předpisy příslušné země. Kvůli mimořádným daným skutečnostem v případě invertorových obloukových svářeček, nejsou ke zkoušce dle VDE 0702 způsobilé všechny zkušební přístroje v plném rozsahu! Jako výrobce nabízí EWM všem příslušně vyškoleným a autorizovaným odbytovým partnerům EWM vhodné zkušební prostředky a měřicí přístroje odpovídajíce VDE , které jsou schopny kmitočtový průběh podle DIN EN dodatek A - měřicí zapojení A1 vyhodnotit. Vy, jako uživatel, máte za úkol zajistit, aby byly Vaše přístroje EWM přezkoušeny dle normy IEC / DIN EN za použití odpovídajících shora uvedených zkušebních prostředků a měřicích přístrojů. Následující popis zkoušky je pouze stručným přehledem zkušebních bodů. Pro detaily k bodům zkoušky nebo pro vyjasnění otázek si prosím přečtěte IEC / DIN EN

7 Zkouška Rozsah zkoušky a) Vizuální kontrola b) Elektrická zkouška, měřeno: Odpor ochranného vodiče Izolační odpor nebo alternativně Unikající proudy Napětí naprázdno c) Funkční zkouška d) Dokumentace Vizuální kontrola Nadřazené pojmy zkoušky jsou: 1. Hořák/držák elektrody, svorka pro zpětné vedení svařovacího proudu 2. Síťové napájení: Vedení včetně zástrček a odlehčení v tahu 3. Obvod svařovacího proudu: Vedení, zástrčky, spojky, odlehčení v tahu 4. Skříň 5. Nastavovací a zobrazovací prvky 6. Všeobecné podmínky Měření odporu ochranného vodiče Provádějte měření mezi ochranným kontaktem zástrčky a přístupnými vodivými díly, např. šrouby skříně. Během měření se musí připojovacím vedením po celé délce pohybovat, zejména v blízkosti kabelových průchodek skříně a zástrček. Tím by měla být zjištěna přerušení v ochranném vodiči. K zajištění řádného PE spojení pro ochrannou třídu I je rovněž nutné přezkoušet všechny vodivé díly skříně, kterých je možné se zvenčí dotknout. Odpor u síťového přívodního vedení až do délky 5m nesmí překročit 0,3. U delších vedení se přípustná hodnota zvyšuje o 0,1 pro každých 7,5 m vedení. Nejvyšší dovolená hodnota je Měření izolačního proudu Aby bylo možné přezkoušet izolaci také uvnitř přístroje až k transformátoru, musí být síťový vypínač zapnutý. Pokud je instalován síťový stykač, musí být přemostěn nebo se měření musí provádět na obou stranách. Pokud jsou instalovány pólové komutační spínače, musejí být jejich kontakty přemostěny tak, aby byly svařovací zdířky spojeny s výkonovou jednotkou. Izolační odpor nesmí být menší než: Obvod síťového proudu vůči Obvod svařovacího proudu a elektroniky 5 M Obvod svařovacího proudu a elektroniky vůči obvodu ochranného vodiče (PE) 2,5 M Obvod síťového proudu vůči obvodu ochranného vodiče (PE) 2,5 M 7

8 Zkouška Měření svodového proudu (proud ochranného vodiče a dotykový proud) Poznámka: I když je měření unikajícího proudu podle normy pouze alternativou k měření izolačního odporu, doporučuje EWM provádět vždy obě měření, zejména po opravách. Unikající proud spočívá do velké míry na jiném fyzikálním účinku než izolační odpor. Z toho důvodu nemusí být nebezpečný unikající proud při měření izolačního odporu zjištěn. Tato měření nelze provádět pomocí standardního univerzálního měřicího přístroje! Mnoho zkušebních přístrojů pro VDE 0702 (především starší přístroje) jsou koncipovány pouze pro 50/60 Hz. U invertorových svářeček se vyskytují podstatně vyšší kmitočty, které některé z měřicích přístrojů ruší, jiné přístroje vyhodnocují kmitočet chybně. Zkušební přístroj musí splňovat požadavky dle VDE Pro hodnocení kmitočtové charakteristiky je zde opět nutno odkázat na DIN EN dodatek A Zapojení měření A1 Při těchto měřeních musí být svářečka zapnuta a dodávat napětí naprázdno. 1. Proud ochranného vodiče: < 5 ma 2. Svodový proud přípojů svařovacích kabelů, vždy jednotlivě, za PE: < 10 ma Měření napětí při chodu naprázdno 1k0 1N 4007 Měřící obvod připojte ke zdířkám svařovacího proudu. Voltmetr musí ukazovat průměrné hodnoty a mít vnitřní odpor 1 M. U přístrojů se stupňovým přepínáním nastavte nejvyšší výstupní napětí (polohový 0k2 přepínač). Během měření přestavte potenciometr 0 k až 5 k. Naměřené napětí nesmí být vyšší než 113 V (u přístrojů s VRD: 35 V). 10nF 6u8F 0...5k Měřicí obvod podle DIN EN Funkční zkouška svářečky Bezpečnostně technická zařízení, přepínače režimu a ovládací přístroje, (pokud jsou k dispozici), jakož i celý přístroj popř. celé zařízení pro svařování svařovacím obloukem musí bezvadně fungovat. 1. Bezpečnostně technické funkce 2. Zařízení k zapnutí a vypnutí sítě 3. Zařízení na redukci napětí 4. Magnetický plynový ventil 5. Signalizační a kontrolní žárovky Dokumentace zkoušky Zkušební protokol musí obsahovat: označení zkoušeného svařovacího zařízení, datum zkoušky, výsledky zkoušky, podpis, jméno technika a instituce, označení zkušebních přístrojů. Na svařovacím zařízení musí být nalepena nálepka jako doklad o tom, že byla zkouška úspěšně provedena. Na nálepce musí být uvedeno datum zkoušky nebo doporučené datum další zkoušky v závislosti na místních ustanoveních. 8

9 Údržba 3.4 Údržba Opravy a údržbové práce smí provádět pouze vyškolený autorizovaný odborný personál, v opačném případě zaniká nárok na záruku. Ve všech servisních záležitostech se obraťte zásadně na Vašeho prodejce, dodavatele přístroje. Vrácení dodávky v případech záruky lze provést pouze prostřednictvím Vašeho odborného prodejce. Při výměně dílů používejte pouze originální náhradní díly. Při objednávce náhradních dílů udejte typ přístroje, sériové číslo a číslo druhu zařízení, typové označení a číslo náhradního dílu. Tímto potvrzujeme řádné provedení výše uvedených pokynů pro údržbu a ošetřování i výše popsané kontroly podle IEC/DIN EN

10 Záruční podmínky Záruka Společnost EWM HIGHTEC WELDING GmbH vám zaručuje bezvadný stav výrobků z hlediska materiálu a provedení. Pokud se na výrobku projeví během záruční lhůty vada materiálu nebo zpracování, máte na základě našeho uvážení nárok na bezplatnou opravu nebo na výměnu za odpovídající výrobek. Záruka nabývá platnosti k datu na faktuře. Společnost EWM si vyhrazuje právo kdykoliv provést změnu záručních podmínek s účinností do budoucna. 3.5 Záruční podmínky Předpokladem poskytnutí plné záruky je pouze používání výrobků podle návodu k obsluze firmy EWM při dodržení aktuálně platných legislativních doporučení a předpisů a každoroční údržba a kontrola provedená partnerem společnosti EWM. Příslušné záruční opravy smí provést pouze partner s pověřením společnosti EWM. V opačném případě je záruka neplatná. Balné a dopravné do místa záručního plnění hradí zákazník, nejedná se o předmět záruky. 3.6 Záruční lhůty (1) Pětiletá záruka Hlavní transformátory Výstupní tlumivky Sekundární usměrňovače Tříletá záruka Proudové zdroje Posuvy drátu Chladicí přístroje Pojezdové vozíky Dvouletá záruka EWM Powershield (svářečská ochranná helma) 1 rok záruky Komponenty pro automatizaci a mechanizaci Značkové výrobky EWM (např. Powercleaner) Hořáky EWM Použité přístroje Svazky propojovacích hadic Dálkové ovladače Invertorové výkonové prvky Virtual Welding Trainer 6 měsíců záruky Samostatně dodané náhradní díly (např. desky s plošnými spoji, zapalovací přístroje apod.) Záruka výrobce/dodavatele na všechny přikupované součástky, které jsou použity firmou EWM, ale jsou vyrobeny jinými firmami (např. motory, čerpadla, ventilátory, hořáky atd.) (další výrobky na vyžádání) (1) Záruka zahrnuje v prvním, druhém a třetím roce výměnu součástí a práci zdarma. Ve čtvrtém a pátém roce materiál potřebný k opravě. 10

11 Omezení záruky 3.7 Omezení záruky Nereprodukovatelné softwarové vady a součásti, které podléhají mechanickému stárnutí nebo přirozenému opotřebení, jsou ze záruky vyloučeny (např. posuv drátu, kladky posuvu drátu, náhradní a opotřebitelné díly posuvu drátu, zemnicí kabely, držáky elektrod, spojovací a prodlužovací kabely, síťové a řídicí kabely, zástrčky, náhradní a opotřebitelné díly hořáků, magnetické ventily, kola, chladicí kapalina atd.). 3.8 Vyloučení záruky Nárok na záruční plnění nevzniká v těchto případech: Příslušné výrobky značky EWM nejsou používány s originálním příslušenstvím značky EWM (např. svazek propojovacích hadic, dálkový ovladač, spojovací kabel, chladicí kapalina apod.) a s originálními náhradními a opotřebitelnými díly značky EWM. V případě zásahu osob bez autorizace společností EWM. Při nadměrném namáhání výrobků nad rámec výkonů a technických dat uvedených v návodu k obsluze. Používání v rozporu s určením. Nesprávně provedené změny a opravy. Částečně nebo kompletně demontované výrobky. Výrobky poškozené nehodou, nesprávným použitím, neodbornou obsluhou, chybnou instalací, poruchou nebo vadou v síti, neopatrností, použitím násilí, nerespektováním specifikací a návodů k obsluze, nedostatečnou údržbou (viz kapitola "Údržba a kontrola"), cizími vlivy, přírodními katastrofami nebo osobními nehodami. 3.9 Uplatnění záruky S uplatněním nároku na záruční plnění se obracejte výhradně na společnost EWM nebo na partnera autorizovaného společností EWM. Neodmyslitelným předpokladem uplatnění záruky je předložení originální faktury, ze které je zjevné sériové číslo přístroje. Na naši výzvu nám musíte výrobek neprodleně zaslat na nebezpečí a náklady kupujícího. Vyměněné výrobky přecházejí do našeho vlastnictví. Výměnou nebo opravou nedochází k prodloužení záruční lhůty. Nárok na poskytnutí náhradního výrobku nebo zapůjčení výrobku během opravy nebo probíhající výměny nevzniká Všeobecně Tyto údaje platí bez újmy zákonných nároků na záruku a na základě našich všeobecných obchodních podmínek a našich ustanovení o poskytnutí záruky. Vedlejší ujednání musí být firmou EWM potvrzena písemně. Naše všeobecné obchodní podmínky jsou dostupné kdykoliv online na stránkách podobně jako všechny ostatní informace o otázkách záruky, autorizovaných partnerech společnosti EWM, vracení zboží apod.! 11
