1 Nadzemní pohon

2 Bezpečnost Tato příručka slouží k podpoře instalace vašeho pohonu. Dále jsou uvedeny nejen funkce pohonu, ale i bezpečnostní normy, které musí být při bezvadném provozu dodrženy. Pozorně si pročtěte návod na instalaci spolu s bezpečnostními normami aby nedošlo k poškození zařízení ani k případnému poranění třetí osoby. Zajistěte také, aby si bezpečnostní pokyny přečetl každý další uživatel zařízení. Při nedodržení uvedených bezpečnostních pokynů nepřebíráme za jakékoliv škody žádné záruky. Při provozní poruše musí být zařízení ihned vypnuto. Před zahájením prací na opravě zajistit aby bylo zařízení odpojeno od sítě. Zařízení smí být demontováno pouze autorizovaným odborným pracovníkem. Chraňte zařízení před plameny nebo jinými tepelnými zdroji a neponořujte jej do vody nebo jiných tekutin. Používejte pro napájení správný napájecí kabel. Bezpečnostní normy Nedemontovat ochranné kryty 1

3 Tato příručka je výhradně určena pro instalatéry. Instalace smí být prováděna jen kvalifikovanými odbornými pracovníky podle platných zákonných předpisů. Modely a vlastnosti PS 200 Napětí 24 V stejnosměrných Příkon 120W Proudová zátěž 5A Ochranný stupeň IP 63 Přítlačná síla 1200N Hmotnost 5,8 kg Zatížení 80% Max. délka křídla 2 m Max. úhel otevírání 90/ 120 MAX Otevírací čas 20 sec Provozní teplota -20 C/ +70 C 2

4 Vnější rozměry Dráha pohybu 360 mm Obr. 1 Pročtěte pečlivě návod před instalací. Nedodržením výše uvedených pokynů, nevhodným použitím nebo špatným připojením může dojít k porušení bezpečnosti a poškození zařízení. Za případné poruchy a škody vzniklé v důsledku jejich nedodržením nepřebírám žádnou odpovědnost. Firma si vyhrazuje právo na změny v souvislosti s vylepšením výrobku, které může provádět v kterýkoliv moment. 3

5 Sestava 1 Motor 5 Světelná brána 2 Maják 6 Sloupek 3 Anténa 8 Výstražná tab. 4 Klíčový spínač 9 Řídící jednotka Předběžná kontrola Před instalací proveďte následující kontrolu: 1. Konstrukce brány musí před být instalací dostatečně pevná a stabilní. 2. Brána se při pohybu nesmí neúměrně kolíbat. 3. Posuv brány nesmí vykazovat nadměrné tření. 4

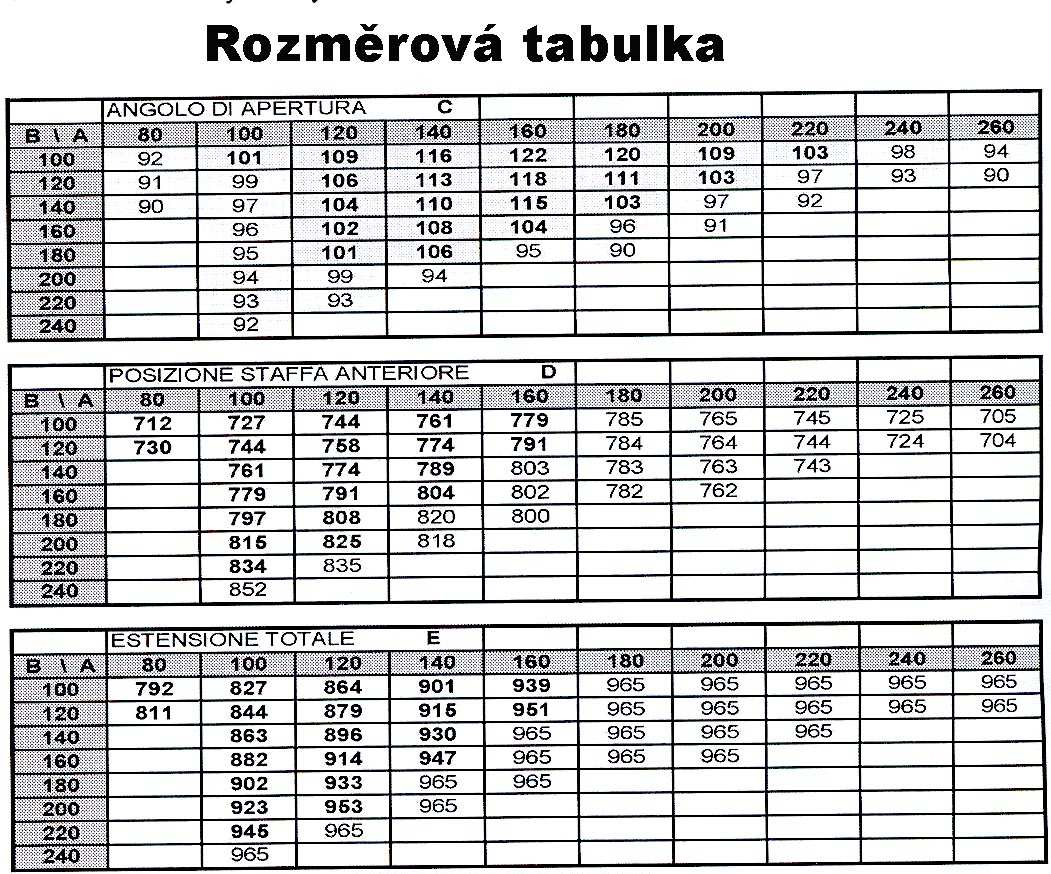

6 Instalace Ověřte si stav brány, zda jsou otočné body zajištěny, jsou stabilní a pevné. Namontujte koncové dorazy na pozici otevření a uzavření(viz obr. 3). Otevřete balení a zkontrolujte, aby nebyl pohon během transportu poškozen. Zjistěte podle následující tabulky úhel otevření, který se mění podle odstupu bodů A-B. Upevněte přidržovací třmeny 29 a 30 pomocí dodaných šroubů na pohon ( jak je vyobrazeno na obr. 1) a zajistěte, aby maximální úhel otevření byl 120 o. Upevněte přidržovací třmen 30 na vzpěru brány a vyjeďte s válcovou tyčí 42 do vysunuté polohy, přičemž ponechte cca mm vůle. Nastavte a připevněte přední držák 29 při zavřené bráně a zkontrolujte,aby odpovídalo umístění ostatních držáků. Pozor! Před svařováním demontujte držáky od pohonu. Přiveďte napájecí kabel, aby bylo možno s křídlem brány pohybovat. Odblokujte pohon pomocí blokovacího systému ( viz kapitola ruční provoz). Zkontrolujte, zda se brána pohybuje bez drhnutí a je ve vodorovné poloze. Připojte napájecí kabel k řídící jednotce (CZ 2-24). Projděte k ní přiložený návod. 5

7 Instalovat koncové dorazy Obr. 3 Nastavte přední stranu držáku do pozice D Celková délka E Úhel C 6

8 Ruční chod V případě, že se musí s bránou pohybovat ručně postupujte takto: 1. Odpojte zařízení od elektrického napájení. 2. Vložte odblokovaní klíč, který je součástí dodávky pohonu a otočte o 360 (viz obr. 10). Pohněte ramenem dle výkresu (viz bod H) do potřebného místa aby se ulehčilo uvolnění. Tímto způsobem je oddělen systém od pohonu a s bránou se může v nutném případě pohybovat. 3. Pro následné zprovoznění systému musí být klíč znovu otočen do výchozí polohy a vytažen. Tím se systém pohonu připojí. 4. Nyní opět připojte napájení a zkontrolujte, zda systém pracuje bezchybně. 5. Nezapomeňte uložit odblokovaní klíč na dostupné bezpečné místo. Bod H 7

9 Údržba POZOR! Při jakékoliv údržbě musí být zařízení odpojeno od elektrické sítě. Pohon je naplněn mazacím tukem a nepotřebuje žádnou údržbu. Před spuštěním zkontrolujte, zda pohon není znečištěn sutí. Nakládání s odpady Odpadové materiály musí být odstraňovány podle platných směrnic. Závěrečné pokyny 1. Celý systém řádně uzemněte. 2. Vždy použijte napájecí kabely odděleně od řídících kabelů. 3. Vybavit systém bezpečnostním zařízením: Světelnou závorou Omezovačem momentu Bezpečnostní svorkovnicí Když ústí zařízení na otevřenou ulici musejí být namontována nejméně dva z výše uvedených prvků (se dvěma různými nebo stejnými prvky). 4. Pro odblokování brány je nezbytné, aby v uzavřené poloze a netlačila na dorazy. 5. Výstavbu systému realizujte pouze podle platných směrnic. 6. Tlačná síla musí být kontrolována pomocí regulátoru pohonu. 7. Před instalací pohonu musí být brána bezpodmínečně vybavena koncovými dorazy. 8. Podle platných směrnic nesmí překročit tlačná síla 15daN. Při kontrole odchylky používejte Dynamometr. 9. Jakýkoliv zásah do systému, opravu či nastavení musí provádět pouze kvalifikovaná osoba. Uvedení do provozu po instalaci smí být provedeno pouze v souladu s směrnicemi EWG č z

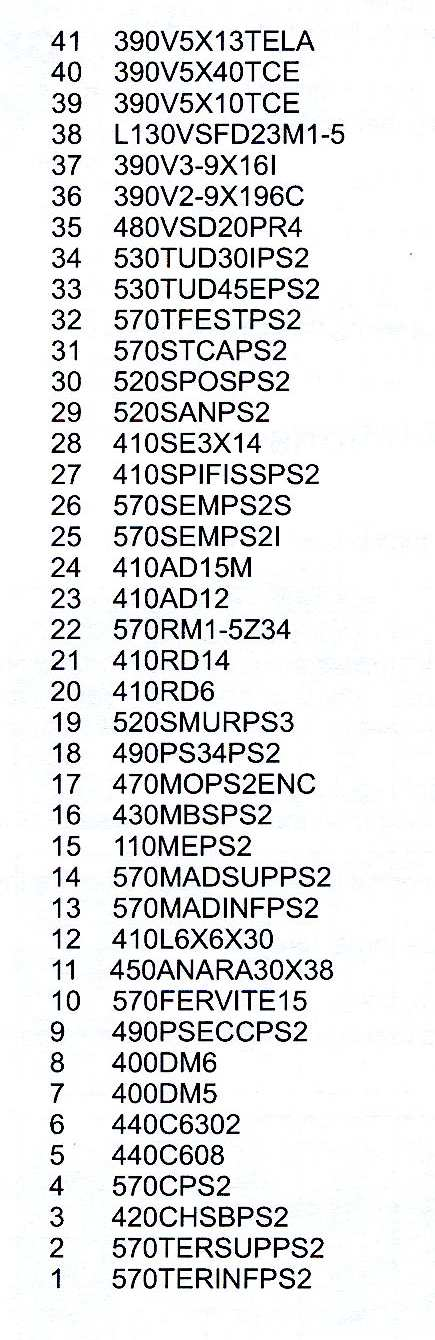

10 Seznam náhradních dílů 9

11 Výkres rozložení součástí Dovozce branových systémů KEY Ing.Eduard Sýkora, ESAKO Dražkovice 57, Pardubice, tel.:
