Provoz 100% doba zapnutí je povolena i v případě nepříznivých přípustných okolních teplot.

Transkript

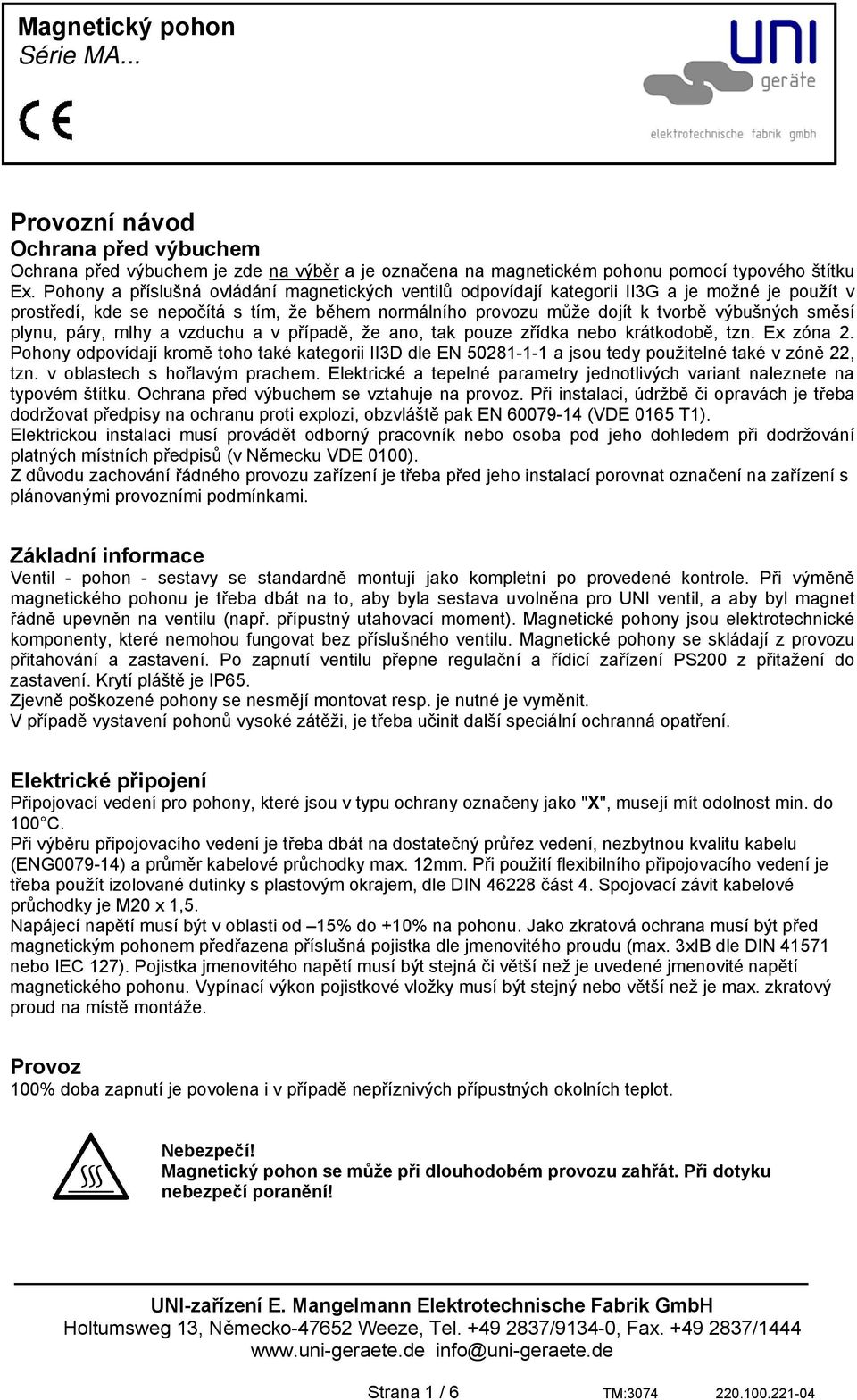

1 Provozní návod Ochrana před výbuchem Ochrana před výbuchem je zde na výběr a je označena na magnetickém pohonu pomocí typového štítku Ex. Pohony a příslušná ovládání magnetických ventilů odpovídají kategorii II3G a je možné je použít v prostředí, kde se nepočítá s tím, že během normálního provozu může dojít k tvorbě výbušných směsí plynu, páry, mlhy a vzduchu a v případě, že ano, tak pouze zřídka nebo krátkodobě, tzn. Ex zóna 2. Pohony odpovídají kromě toho také kategorii II3D dle EN a jsou tedy použitelné také v zóně 22, tzn. v oblastech s hořlavým prachem. Elektrické a tepelné parametry jednotlivých variant naleznete na typovém štítku. Ochrana před výbuchem se vztahuje na provoz. Při instalaci, údržbě či opravách je třeba dodržovat předpisy na ochranu proti explozi, obzvláště pak EN (VDE 0165 T1). Elektrickou instalaci musí provádět odborný pracovník nebo osoba pod jeho dohledem při dodržování platných místních předpisů (v Německu VDE 0100). Z důvodu zachování řádného provozu zařízení je třeba před jeho instalací porovnat označení na zařízení s plánovanými provozními podmínkami. Základní informace Ventil - pohon - sestavy se standardně montují jako kompletní po provedené kontrole. Při výměně magnetického pohonu je třeba dbát na to, aby byla sestava uvolněna pro UNI ventil, a aby byl magnet řádně upevněn na ventilu (např. přípustný utahovací moment). Magnetické pohony jsou elektrotechnické komponenty, které nemohou fungovat bez příslušného ventilu. Magnetické pohony se skládají z provozu přitahování a zastavení. Po zapnutí ventilu přepne regulační a řídicí zařízení PS200 z přitažení do zastavení. Krytí pláště je IP65. Zjevně poškozené pohony se nesmějí montovat resp. je nutné je vyměnit. V případě vystavení pohonů vysoké zátěži, je třeba učinit další speciální ochranná opatření. Elektrické připojení Připojovací vedení pro pohony, které jsou v typu ochrany označeny jako "X", musejí mít odolnost min. do 100 C. Při výběru připojovacího vedení je třeba dbát na dostatečný průřez vedení, nezbytnou kvalitu kabelu (ENG ) a průměr kabelové průchodky max. 12mm. Při použití flexibilního připojovacího vedení je třeba použít izolované dutinky s plastovým okrajem, dle DIN část 4. Spojovací závit kabelové průchodky je M20 x 1,5. Napájecí napětí musí být v oblasti od 15% do +10% na pohonu. Jako zkratová ochrana musí být před magnetickým pohonem předřazena příslušná pojistka dle jmenovitého proudu (max. 3xIB dle DIN nebo IEC 127). Pojistka jmenovitého napětí musí být stejná či větší než je uvedené jmenovité napětí magnetického pohonu. Vypínací výkon pojistkové vložky musí být stejný nebo větší než je max. zkratový proud na místě montáže. Provoz 100% doba zapnutí je povolena i v případě nepříznivých přípustných okolních teplot. Nebezpečí! Magnetický pohon se může při dlouhodobém provozu zahřát. Při dotyku nebezpečí poranění! Strana 1 / 6 TM:

2 Při provozu zajistěte, aby nebyly překročeny max. přípustné okolní teploty, teploty kapalin, ani mezní výkony (přepětí). Případně je třeba magnetický pohon chránit proti přetížení. Všechny magnetické pohony jsou zapojeny s varistorem. Z důvodu zabránění indukčnímu napětí, které může poškodit zařízení, musí uživatel příp. učinit další vhodná ochranná opatření. Označení CE Rada EU vydala v rámci svobodného pohybu zboží v rámci Unie společné směrnice, které uvádějí minimální požadavky na bezpečnost a ochranu zdraví. Označením CE je potvrzeno, že tyto výrobky odpovídají směrnicím EU, tzn. že jsou v souladu s platnými, obzvláště pak s harmonizovanými normami. Pro magnetické pohony chráněné proti explozi, přicházejí v úvahu směrnice 94/9/ES, 2006/95/ES a 2004/108/ES. Informace k směrnici 94/9/ES (Směrnice na ochranu proti výbuchu ATEX 100): Magnetické pohony splňují příslušné požadavky směrnice 94/9/ES; jsou tedy označeny označením CE, dle dodatku X směrnice. Prohlášení o shodě je rovněž přiloženo. Informace k směrnici 2006/95/ES (Směrnice týkající se nízkého napětí): Pohony byly vyvinuty, zkonstruovány a vyrobeny dle normy "Elektromagnetická zařízení" DIN EDV Tak jsou splněny také požadavky Směrnic týkající se nízkého napětí, které jsou platné pro jmenovitá napětí od 50 do 1000V AC a 75 do 1500V DC. Informace k směrnici 2004/108/ES (Směrnice týkající se EMC): Tyto magnety splňují požadavky norem druhu výrobků EN ,-2 ; EN , -3-3, a to jak v průmyslové, tak v bytové, obchodní a komerční oblasti, tak i u malých podniků. Při použití provedení AC a DC musí uživatel umístit na vstupu rozvodné sítě vhodný síťový filtr (např. kondenzátor X 47 nf), z důvodu ztlumení fyzikálně podmíněných vypínacích poruch vedení magnetové cívky. Magnetické pohony jako prvek pohonu pro ventily nepředstavují ve smyslu směrnice EMC samostatná provozovatelná zařízení a jsou dále zpracovávány pouze odbornými závody resp. montovány do dalších zařízení. Uvedení do provozu není dovoleno do té doby, dokud není zjištěno, že celé zařízení resp. stroj odpovídá ustanovením směrnice EMC. Demontáž magnetického pohonu Odpojte magnetický pohon z provozu a odpojte od něj napětí. Nebezpečí! Magnetický pohon se může při dlouhodobém provozu zahřát. Při dotyku nebezpečí poranění! Uvolněte šestihrannou matici (901) a sejměte celý magnetický pohon (800) z horního dílu pláště (106). Strana 2 / 6 TM:

3 ØB A Rozměry Pol. Označení 106 Horní díl pláště 800 Magnetický pohon 900 Šroub s šestihrannou hlavou Typ MA A ØB Utahovací momenty šestihranné matice (901) Utahovací moment / Velikost závitu Screw torque Pos. 901 Thread size 50 Nm M30x1,5 Technické údaje Krytí: IP65 Teplota okolí: -20 C až C Teplota kapalin: -20 C až C Četnost spínání: 600c/hod Doba zapnutí: 100% Jmenovité napětí max. výkon W Regulátor a řídicí zařízení Jmenovitý proud ma Krytí Hmotnost Schéma zapojení kg AP 24 VDC 8333/ VAC 200/20 PS /182 7, VAC 870/ VDC TS /2917 IP VAC 500/70 TS / VAC 2440/342 Typ Pohon MA Jmenovité napětí Jmenovitý výkon W Jmenovitý proud ma VX /8 3000/350 VX / /460 VX / /630 VX VDC 500/ /2917 VX / /460 VX / /840 VX / /800 Strana 3 / 6 TM:

4 Typ Pohon MA Jmenovité napětí Jmenovitý výkon W Jmenovitý proud ma VX /8 720/80 VX / /110 VX / /150 VX VAC 500/ /700 VX / /110 VX / /200 VX / /190 VX /8 360/40 VX /11 540/54 VX /15 720/72 VX VAC 500/ /342 VX /11 540/54 VX /20 980/98 VX /19 930/93 Deska s ovládáním PS200 Síť / grid - / + / Cívka / coil + / - Strana 4 / 6 TM:

5 Schéma zapojení AP01 AP02 D1 = ochranná dioda proti přepólování V1 = Varistor AP03 Strana 5 / 6 TM:

6 Prohlášení o shodě Strana 6 / 6 TM:
