Metody izolační. Svislá izolace. (jílová vrstva kolem základového zdiva) (svařené asfaltové pásy vně základového.zdiva)

Transkript

1 Metody izolační Svislá izolace Jílové izolace Izolační pásy Plastové folie (jílová vrstva kolem základového zdiva) (svařené asfaltové pásy vně základového.zdiva) PVC a HDPE folie Izolační stěrkové hmoty Plošná infúze stěny (vícenásobný hustý nátěr zdiva vně nebo i zevnitř) (prosycení zdiva těsnící či hydrofobní hmotou)

2 Jílová izolace

3 Jílová izolace 60

4 Jílová izolace

5 Jílová izolace Pavel Šťastný

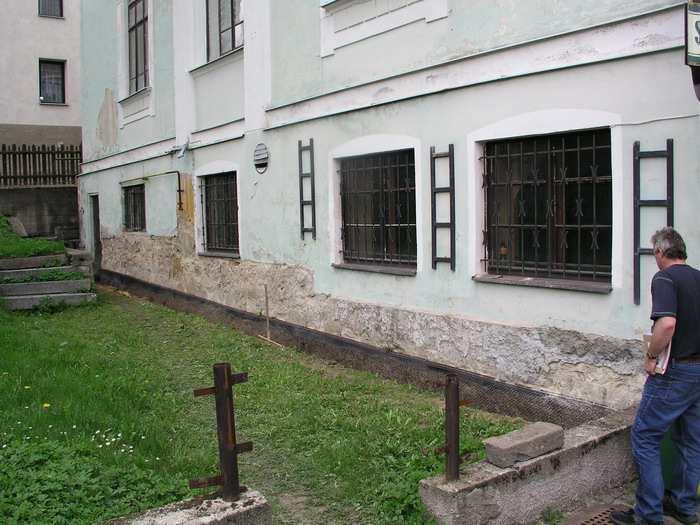

6 Michael Mustermann Dolní Poustevna, Deutsches Haus

7 Sokl fasády

8 Sokl fasády Michael Mustermann

9 Sokl Málo nasákavá část zdiva mezi terénem a fasádou

10 Niveleta terénu

11 Niveleta terénu Nebočady, kaple Děčín, zámek

12 Nebočady, kaple Niveleta - řešení

13 Moravská Třebová Sokl? Chybí!

14 Roubené stavby - sokly Dolní Chřibská 110

15 Cesta do pekel Dolní Chřibská Michael Mustermann 111

16 Izolační stěrky Bitumenové (živičné) - zevně

17 Izolační stěrky živičné

18 Cementové i zevnitř Izolační stěrky

19 Izolační stěrky cementové

20 Někdejší úpravy Nátěry horkým asfaltem neprodyšné Zvyšují výšku zavlhčení zdiva 116 Pavel Šťastný

21 Je to opravdu izolace? Bílovec u Opavy, zámek

22 Izolace??? Pavel Šťastný

23 Nopová folie

24 Izoluje? Vysouší?

25 Vodorovné izolace ve zdivu Využití nenasákavosti Spodní stavba vyzděna z nenasákavého materiálu Do zdiva vložena vrstva nenasákavého materiálu Zermatt

26 Nasákavý materiál jen nad terén pod terén: nenasákavý Nebočady, fara

27 Nenasákavý kámen ve zdivu / soklu Nebočady, fara

28 Historické vodorovné izolace Nebočady, fara

29 Dobkovice, škola Plzeň, činžovní dům

30 Niveleta vně výše? Praha 1, klášter sester Voršilek

31 Sokl? Dolní Poustevna, loutkové divadlo

32 Infúzní clona průměr mm průměr mm

33 Infúzní clona Sodným vodním sklem (nevhodné, škodlivé výkvěty sody) Draselným silikátem (lepší, bez hygroskopických výkvětů) Dezalkalizovaným silikátem (lepší, ale špatně proniká) Silikonovou mikroemulzí (hydrofobizuje zdivo) Silikonovým krémem (nevytéká z vrtu, dlouhý styk) Dvoufázové systémy (dezalk.silikát + silikon) Horký parafin (zdivo třeba předem nahřát) Praha 5, Klamovka, kaple Nanebevzetí PM

34 Infúzní clona chemická injektáž Nový Dvůr u Toužimi, ovčín

35 Infúzní clona ve zdivu

36 Plnění vrtů injektážním krémem

37 Infúzní clona : tlaková injektáž Světce, jízdárna

38 Infúzní clona : tlaková injektáž

39 Injektionscreme Princip pronikání krému Fáze polysiloxanu Fáze silanových par 135

40 Mikroemulze tlakově Krém bez tlaku Dutiny ve zdivu a ztráty materiálu v nich

41 Injektáž parafínem 70 C

42 Podřezání Do řezu se ihned vkládá izolace (folie, pás, plech, laminátové desky), Řez se vyklínuje a poté vyplňuje (injektuje) tekutou maltou Řetěz (lano, kotouč) je třeba intenzívně chladit vodou!

43 Podřezání stěnovou pilou Průměr kotouče až 2,5 metru

44 Podřezání lanovou pilou

45 Podřezání lanovou pilou Lano je třeba intenzívně chladit vodou!

46 Řetězové pily

47

48 Vrážení vlnitých nerezových plechů Plech zaražen pneumaticky do maltové spáry Zlín, Mrakodrap

49 Zlín, Mrakodrap

50 Vrážení vlnitých nerezových plechů Na rubu může plech poškodit líc zdiva,, zvláště je-li pokryto tvrdou omítkou Zlín, Mrakodrap

51 Důsledek

52 Nepropustná bariéra - důsledek

53 Sanační metoda symptomatická: neřeší příčinu, jen zakrývá následky Nejedná se o metodu odvlhčení zdiva

54 Sanační omítkový systém Vrstva jímající soli (pufrová, rozdělovač vlhkosti, ukládající soli).nasákavá Nenasákavá vrstva : vlhkost a zasolení podkladu nepronikají na líc omítky (nasákavost min 5 mm) Vysoký obsah vzdušných pórů (nad 50%) tepelně izolační funkce (zábrana kondenzaci) Prodyšný a nenasákavý líc omítky

55 Kapalná voda Vodní pára

56 Odpar vody 11,64 5 C g/m 3 25 C 100m 3. 1,8 kg vlhkosti 18,43 g/m 3 6,79 g/m 3 100% r.v. 80% r.v.

57 Klasický omítkový systém

58 Funkce sanačního omítkového systému WTA

59 Cíl odvlhčení Cílem není zcela odstranit vlhkost ze zdiva. Vlhkost zdiva je v rovnováze s vlhkostí vzduchu kolem. 85% r.v. 3% 65 % r.v. 2%

60 Buštěhrad, LŠU, dříve fara Zasolení fasády

61 Opatření proti solím Zakrytí Opatření povrchu zdiva sanační omítkou

62 nízké zasolení: směrnice WTA Definice stupňů zasolení součet: NO Cl - + SO 4 -- = 0,15-0,4 hm.% střední zasolení: součet: NO Cl - + SO 4 -- = 0,4-1,0 hm.-% 0,5 0,2 0,2 = 0,9 Od 3% hm. zasolení jsou nutná další opatření vysoké zasolení: součet: NO Cl - + SO 4 -- > 1,0 < 3 hm.-%

63 WTA-směrnice Požadavky na sanační omítkový systém stupeň zasolení opatření tloušťka vrstvy (cm) poznámka nízké střední až vysoké 1. Podhoz sanační 2. Sanační hydrofobní omítka 1. Podhoz sanační 2. Sanační hydrofobní omítka 3. Sanační hydrofobní omítka 1. Podhoz sanační 2. Omítka jímající soli 3. Sanační hydrofobní omítka 0,5 2 0, ,5 1 1,5 Podhoz jen polokrycí, ačkoli výrobci doporučují celoplošný. Celková tloušťka dle odstavce 4.2 Tabulka: opatření dle stupně zasolení 159

64 Definice stupně zasolení dle Směrnice WTA nízké střední vysoké Chloridy < 0.2 % % > 0.5 % Nitráty < 0.1 % % > 0.3 % Sulfáty < 0.5 % % > 1.5 % Sanace zasoleného zdiva FJH/kö

65 Stupeň provlhčení DFG 40% Nízké zasolení dle WTA Střední zasolení dle WTA Sanační omítkový systém Omítkový podhoz (špric) Vyrovnávací omítka Sanační omítka WTA (hydrofobní)

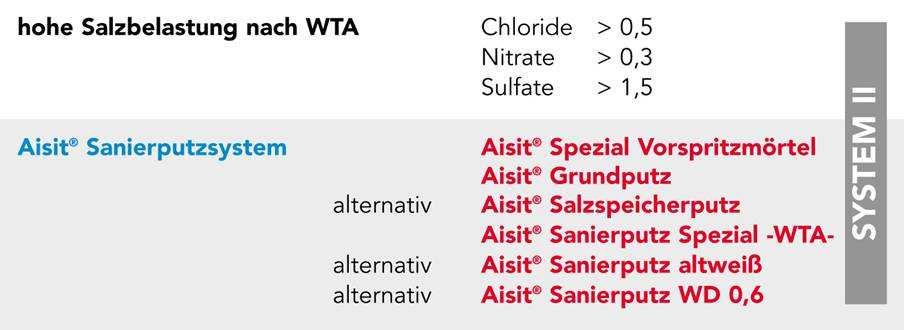

66 Stupeň provlhčení DFG 40% Vysoké zasolení dle WTA Sanační omítkový systém Omítkový podhoz (špric) Vyrovnávací omítka Podkladní omítka WTA Sanační omítka WTA (hydrofobní)

67 Stupeň provlhčení DFG 40% UTĚSNĚNÍ ZEVNITŘ Horizontální clona nad terénem pod stropem Penetrace podkladu, izolační stěrka Vyrovnání podkladu Utěsnění dvojnásobným nánosem stěrky Sanační omítkový systém Omítkový podhoz Omítkový podhoz (špric) Vyrovnávací omítka Sanační omítka WTA (hydrofobní)

68 Stupeň provlhčení DFG 40% UTĚSNĚNÍ ZVENKU Systém Aida Kiesol Horizontální clona pod podlahovou deskou UTĚSNĚNÍ ZEVNITŘ (bez vysušení) Utěsnění dvojnásobným nánosem stěrky a nástřiku Sanační omítkový systém (po vysušení) Infúzní clona Plošná izolace zdiva (pásy nebo stěrky) Izolační stěrka Omítkový podhoz (špric) Vyrovnávací omítka Sanační omítka WTA (hydrofobní)

69 DFG dole 60% - v ploše 40 % Horizontální clona Plošné utěsnění minerální izolační stěrkou, 80 cm nad podlahu Sanační omítkový systém Omítkový podhoz (špric) Vyrovnávací omítka Sanační omítka WTA (hydrofobní)

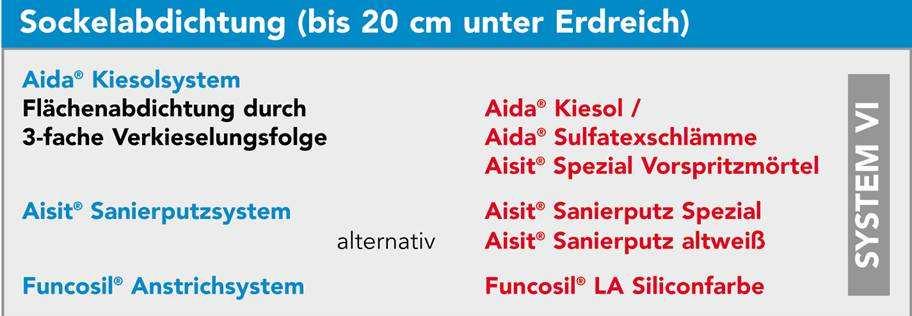

70 Utěsnění soklu (do - 0,2 m pod terén) Trojnásobné plošné utěsnění minerální izolační stěrkou, 80 cm nad terén Omítkový podhoz (špric) Vyrovnávací omítka Sanační omítka WTA (hydrofobní)

71 Soklový detail

72 Soklový detail WTA

73 Důsledek injektáže sodným vodním sklem: Výkvět sody NaOH + CO 2 Na 2 CO 3

74 Odsolení Opatření proti solím

75 Výluh kontra výkvět Ca(OH) 2 + CO 2 CaCO 3 Terezín, Malá pevnost 2002

76 Opatření proti solím Odsolení očištění namočení nanesení

77 Opatření proti solím Odsolení vysychání odstranění

78 Hygroskopické zasolení povrchu Sobotka, špitálek

79 Hygroskopické zasolení povrchu Praha, Hradčany, Prašný most

80 Hygroskopické jímání vlhkosti Obsah vody %hm. Druh stupeň zasolení závisí na době kontaktu a vlhkosti v mg/g pro cihlu vzduchu 20d/ 20d/ 20d/ 180d/ 65% r.v. 97%r.v. 86%r.v. 83%r.v ,1 0,3 - - NaCl 29 1,0 9,3 5,5 - NaCl 43-11,1 6,2 13,2 MgSO4 55 2,3 4,1 3,1 4,5 MgSO4 28 1,3 2,2 1,8 2,9 Ca(NO3)2 82 5,1 10,8 - - Ca(NO3) ,2 12,1 9,4 12,5

81 Odsolení v praxi Čerstvě nanesená malta Loket, hrad

82 Odsolení v praxi Vyschlá malta s výkvětem solí Loket, hrad

83 Odsolení v praxi Buničina s výkvětem solí Roudnice, Augustiniánský klášter

84 Odsolení zdiva Požadavky na odsolovací hmotu: Maximální porosita Vysoká nasákavost Pomalé vysychání Malá pevnost Po vyschnutí nepatrná přídržnost

85 Účinnost postupu: a) Rozpustnost solí : Odsolení zdiva NO 3 - Cl - SO 4 2- b) Rychlost difúze : nasákavý materiál se odsolí rychleji c) Rychlost vysychání pomalé umožní transport solí (difúzi). Ideální cca 3 týdny až několik měsíců. V okamžiku vyschnutí podkladu již odsolení nepokračuje! d) Počet kroků : každým krokem až 70% obsahu solí.

86 Opatření proti odstřiku Odstřik od římsy, parapetu hydrofobizace

87 Transport vlhkosti, vynášení solí k povrchu

88 Transport vlhkosti a solí na hydrofobizovaném podkladu

89 Důsledek hloubkové hydrofobizace neizolovaného soklu z pískovce Vlhkost neustále přináší další vodorozpustné soli Odpadání celého hydrofobizované ho líce kamene

90 Příklad : podnož plastiky Vrchlabí, Boží muka

91 Důsledek hloubkové hydrofobizace neizolovaného podkladu Čím větší průnik hydrofobizátoru, tím větší hloubka poškození

92 Doporučení a) Hydrofobizaci na neizolovaných částech (např. sokly) raději neprovádět, chránit mechanicky b) Při provádění hydrofobizace u potenciálně zasolených podkladů provádět jen povrchovou ochranu prostředky s malou schopností penetrovat do hloubky (emulzní prostředky) c) Nespoléhat na hydrofobizaci u vodorovných ploch a dutých míst
