1 VLHKOST NEMOVITÝCH KULTURNÍCH PAMÁTEK, JEJÍ DOPADY, JEJÍ OMEZENÍ A SANACE ŠETRNÝMI POSTUPY Pavel Šťastný (ing.csc)

2 Účinky vlhkosti Vyplavování pojiva Mrznutí vody na led (+10% obj.) Odpařování vody (18 g 22,4 litru) Podpora růstu biotických činitelů Plísně, houby Řasy, lišejníky Nesení rozpustných látek soli Krystalizace solí po odpaření vody Rozrušování pojiva solemi

3 Mrznutí vody na led (+10% obj.)

4 Rychlé odpařování vody

5 Vyplavování pojiva

6 Plísně

7 Řasy, mechy a lišejníky

8 Podpora růstu biotických činitelů rozpadu

9 Krystalizace solí

10 Cesty vlhkosti do stavby

11 Cesty vlhkosti do stavby 1 Srážková vlhkost 1 A Zatékání netěsnostmi střechy 1 B Větrem hnaný déšť 1 C Zatékání komínem 1 D Odstřikující déšť 2 Vzlínající voda 3 Zadržená - tlaková voda 4 Kondenzace vodní páry 4 A Kondenzace na povrchu 4 B Kapilární kondenzace 5 Zatékání 5 A Zatékání perforovanou instalací 5 B Zatékání z okapních svodů 5 C Zatékání římsami

12 Cesty vlhkosti do zdiva

13 Větrem hnaný déšť

14 Vzlínání z podzákladí

15 Vzlínání projevy na fasádě

16 Vzlínání projevy v interiéru

17 Kondenzace vlhkosti

18 Projevy zatékání shora

19 Hygroskopické zasolení

20 Vliv vegetace

21 Porosita, nasákavost pískovec Zelený pískovec zvětralý Systém sanační omítky s vrstvou jímající soli

22 Porosita, nasákavost Oblast vzlínání vody

23 Porosita, nasákavost Spojité nádoby hladina stejně vysoko

24 Porosita, nasákavost h e F E Kapilární elevace, nasákání

25 Kapilární jevy

26 Porosita, nasákavost h d F D Kapilární deprese, vtlačování

27 Smáčivost, úhel Θ Smáčení hydrofilního materiálu Dobré smočení, malý kontaktní úhel Smočení hydrofobního materiálu špatné smočení, velký kontaktní úhel

28 Porosita, nasákavost smáčivý systém vzlínání nesmáčivý systém, deprese h ~ 1/r. cos Θ Rozměr kapiláry: 0,1 µm 0,1 mm r. poloměr póru r (0,1 µm; 0,1 mm) Θ úhel smáčení

29 Výška vzlínání h ~ 1/r. cos Θ r. poloměr póru r (0,1 µm; 0,1 mm) Θ úhel smáčení

30 Porosita, nasákavost Velikost pórů : Mikropóry menší než 10-7 m nenasákavé (vodostavební beton, mramor) Kapilární póry 10-7 až 10-4 m nasákavé (cihly, omítky, sádra, malty, pískovec, dřevo) Makropóry větší než 10-4 m nenasákavé (arkóza, slepence, plynosilikát, štěrkové lože)

31 Princip fungování hydrofobizátorů způsobuje... Perličkový jev voda Objem pórů zůstává prakticky nedotčen Vodoodpudivost O O O O O O Si-R Si-R voda Difúze vodní páry není měřitelně ovlivněna Póry jsou vyloženy hydrofobizátorem Silany a siloxany jsou ukotveny přímo na stavebním materiálut.

32 Osmóza h o H 2 O roztok NaCl F O

33 Osmóza F O

34 Osmóza Voda proudí také ve směru vyššího zasolení Dříve zasolená místa se stávají vlhčími, po odparu vody ještě zasolenějšími Rychlost poškozování zasolených míst se s časem zvyšuje Zasolování a poškozování novostaveb je pomalé, starých staveb velmi rychlé

35 Hygroskopie Hygroskopie je schopnost některých solí jímat vlhkost ze vzduchu, aniž je dosaženo rosného bodu Hygroskopické soli soli, které způsobují při vlhčím počasí zavlhčení Příklad : dusičnany, chloridy, soda

36 Hygroskopické jímání vlhkosti Obsah vody %hm. Druh stupeň zasolení závisí na době kontaktu a vlhkosti v mg/g pro cihlu vzduchu 20d/ 20d/ 20d/ 65% r.v. 97%r.v. 86%r.v ,1 0,3 - NaCl 29 1,0 9,3 5,5 NaCl 43-11,1 6,2 MgSO4 55 2,3 4,1 3,1 MgSO4 28 1,3 2,2 1,8 Ca(NO3)2 82 5,1 10,8 - Ca(NO3) ,2 12,1 9,4

37 Kondenzace 25 C 5 C 16,25 g/m 3 kondenzát 23,04 g/m 3 6,79 g/m 3 100%r.v. 100%r.v.

38 Kondenzace : příklad 25 C 5 C 11,64 g/m 3 Kondenzát / m 3 18,43 g/m 3 6,79 g/m 3 80% r.v. 100%r.v.

39 Suché! Pavel Šťastný Kondenzace!

40 Orientační hodnoty vývinu vodní páry podle údajů Helmuta Webera (1995) výdej vlhkosti v obytném prostoru květiny břečťan 7 5 g/h sušení prádla (4,5 kg pračka) fikus stř. velký g/h odstředěné g/h mokré g/hod koupelna vana 1100 g/hod sprcha 1700 g/hod kuchyně rychlé jídlo g/h vaření dlouhé vaření g/h vaření pečení cca. 600 g/h pečení mytí, praní myčka nádobí cca. 200 g/mytí pračka g/praní člověk spaní g/hod domácí práce cca. 90 g/hod namáhavá fyzická práce cca. 175 g/hod

41 Orientační hodnoty vývinu vodní páry podle údajů Gertise a Erhorna (1985) ZDROJ MNOŽSTVÍ Člověk při lehké činnosti 30 až 60 [ g.h -1 ] Člověk při středně těžké práci 120 až 300 [ g.h -1 ] Člověk při těžké práci 200 až 300 [ g.h -1 ] Volná vodní plocha cca 40 g.m -2 h -1 Fikus stření velikosti 10 až 20 [ g.h -1 ] Sušení 4,5 kg odstředěného prádla až 200 [ g.h -1 ] Sušení 4,5 kg mokrého kapajícího prádla [ g.h -1 ] Koupelna se sprchou cca 2600 [ g.h -1 ] Koupelna s vanou cca 700 [ g.h -1 ] Kuchyň při vaření [ g.h -1 ] Kuchyň průměrně denně 100 [ g.h -1 ]

42 Původní stav Lokální topeniště C + O 2 CO 2 12 g + 22,4 litru 22,4 litru 12 kg + 22,4 m 3 22,4 m m 3 vzduchu!

43 Topení kamny : příklad 11,64 5 C g/m 3 25 C 100m 3. 1,8 kg vlhkosti 18,43 g/m 3 6,79 g/m 3 100% r.v. 80% r.v.

44 Rekonstrukce! Pavel Šťastný

45 Kondenzace 35 C 15 C

46 Průzkum

47 Vlhkostní průzkum

48 Tři principy, stejné chyby

49 CM přístroj (Carbid-Messgerät). jediné přesné měření na stavbě Instandsetzung FJH/kö

50 Vlhkostní průzkum odebrané vzorky zdicího materiálu, 5-10 g z hloubek : 0-10 mm mm mm omítka

51 Gravimetrie přesné měření v laboratoři Instandsetzung FJH/kö

52 Vlhkostní profily suché zdivo hygroskopické zasolení

53 Vlhkostní profily vzlínání odstřik

54 Vlhkostní profily průsak havárie instalace zatékání shora

55 Vlhkostní profily kondenzace vzlínání spolu s kondenzací

56 Sanace zavlhčení Budovy postavené před rokem 1890 buď : byly postaveny kvalitně (zabezpečeny proti působení vlhkosti), nebo již nestojí, působením vody se rozpadly, vážně poškodily a byly odstraněny

57 Po roce 1890 v novostavbách Používány jako vodorovné a svislé izolace: Asfaltové s lepenky, (1892) Dehtový papír, (cca 1900) Horký asfalt se formě nátěrů, (i před 1890) Litý asfalt, (podlahy prům. 1870) Asfaltové pásy (cca 1920) Životnost izolací nižší, než životnost staveb

58 Sanace zavlhčení Pokud je stavba (postavena před 1890) nyní vlhká a hrozí její poškození vlhkostí, změnili jsme něco v konstrukci stavby, poškodili původní systém nakládání s vlhkostí nebo změnili jsme něco ve využití stavby, zejména způsobu větrání a vytápění

59 Sanace zavlhčení??? Návrat k původním podmínkám, poměrům a využití Změna využití = změna konstrukčního řešení

60 Sanace zavlhčení Metody snížení vlhkosti ve zdivu Metody, které omezují ukládání vlhkosti ve zdivu, případně část akumulované vlhkosti odvádějí Metody izolační Metody, kterými se vkládá do cesty vlhkosti překážka izolace proti pronikání vlhkosti

61 Výška terénu Pavel Šťastný

62 Zdivo pod terénem málo nasákavé Pavel Šťastný

63 Sokl? Pavel Šťastný

64 Patníky! Předláždění náměstí Pavel Šťastný

65 Terénní poměry vstupu do kostela Pavel Šťastný

66 Sokl? Pavel Šťastný

67 Komunikace v sousedství Pavel Šťastný

68 Metody snížení vlhkosti ve zdivu Drenáž Vzduchové metody Anglický dvoreček Zakrytá vzduchová izolace Odvětrané podlahy (přetnutí cesty povrchové a podpovrchové vlhkosti k objektu) (nezakrytá vzduchová mezera kolem zdiva suterénu) (vzduchové kanály kolem zdiva pod úrovní terénu) (vzduchové kanály pod podlahou) Elektroosmóza Pasivní elektroosmóza Aktivní elektroosmóza Magnetokinetické metody

69 Pravidla : Drenáž Lépe ve vzdálenosti jednoho až několika metrů od zdiva Dno spádované od stavby a k výtoku Na dně propustné kamenivo, na terénu nepropustná vrstva Pokud je možno, pak také: Možnost kontroly funkce (kontrolní šachty) Možnost vyčištění potrubí propláchnutím Drenáž má smysl pouze u méně prostupné zeminy k < 0,1 m/s

70 Drenáž

71 Drenáž Výkopek! (ne štěrk)

72 dle DIN 4095 Drenáž

73 Drenáž

74 Drenáž Oddělit drenáž od dešťové kanalizace!

75 Vzduchové metody Anglický dvorek

76 Vzduchové metody Anglický dvorek

77 Vzduchové metody nezámrzná hloubka Zakrytá vzduchová izolace (kanál kolem základů)

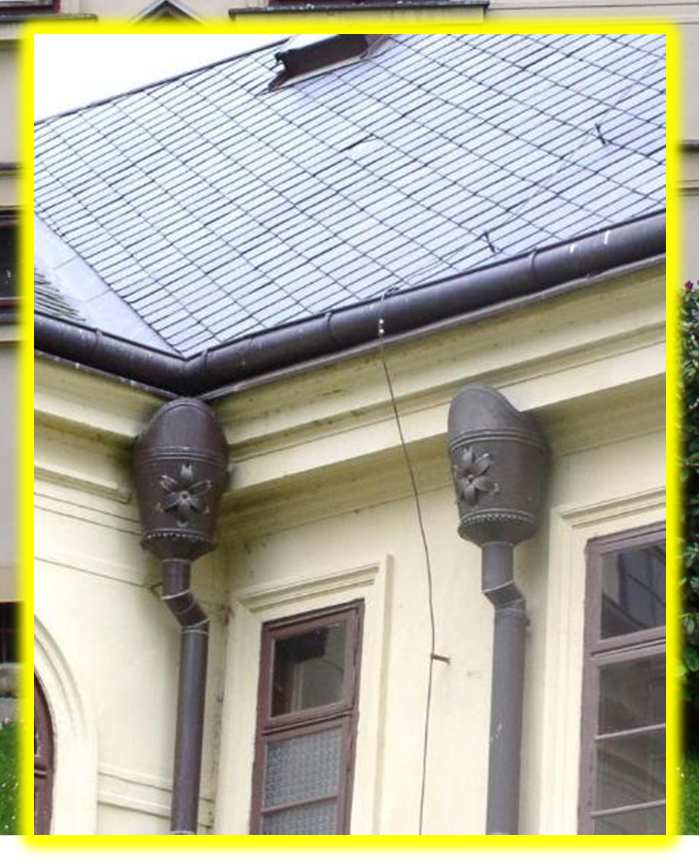

78 Vzduchové metody komín falešný okapní svod nezámrzná hloubka odvodnění Zakrytá vzduchová izolace (kanál kolem základů)

79 Lužany u Přeštic, zámek

80 Vzduchové metody: zakrytý kanál kolem základového zdiva Karlovy Vary, Císařské lázně

81 Vzduchové metody Obvodový kanál nad klenbou (odvětraná podlaha není možná)

82 Vzduchové metody Vzduchový kanál uvnitř stavby kolem obvodové zdi : nasávání z exteriéru, výdech do komína Děčín, Rozbělesy, fara

83 Vzduchové metody

84 Děčín, Rozbělesy, fara Vzduchové metody labyrint

85 Vzduchové metody Přisávání na principu injektoru: Čím rychlejší průchod spalin, Tím rychleji se nasává vzduch z podlahy, tím více vysušuje

86 Vzduchové metody Klenová u Klatov, zámek

87 Vzduchové metody 0,8 m Klenová u Klatov, zámek

88 Vzduchové metody

89 Vzduchové metody

90 Vzduchové metody Izolační přizdívka s mezerou : Je nutná proporce mezi pohybem vzduchu a tloušťkou vzduchové vrstvy NEFUNGUJE!

91 Systém IGLÚ

92 Systém IGLÚ

93 Systém IPT desek

94 Elektroosmóza

95 Magnetokinetické metody?

96 Knappenovy kanálky Pavel Šťastný
