1 Řešení měničů PowerFlex 755T Řešení s nízkým harmonickým zkreslením, rekuperací a společnou sběrnicí

2 Řešení měničů PowerFlex 755T Další krok ve výkonnosti. Variabilní řízení. Nalézt správný střídavý měnič pomáhající optimalizovat zařízení a pracovní dobu je důležité pro dosažení vašich cílů. Jako globální lídr v odvětví frekvenčních měničů může Rockwell Automation pomoci dosáhnout úspěchu díky nejnovějším měničům Allen-Bradley PowerFlex. Měniče PowerFlex 755T zajišťují řešení se snížením úrovně harmonického zkreslení, rekuperací a společnou sběrnicí, která pomáhají snížit náklady na energii, podpořit flexibilitu a zvýšit produktivitu. Jedná se o první měniče, které nabízejí technologii TotalFORCE zaručující výjimečnou regulaci motoru pomocí přesného adaptivního řízení polohování, otáček a točivého momentu. Měniče PowerFlex 755TL zajišťují snížení úrovně harmonického zkreslení a korekci účiníku prostřednictvím technologie AFE. Měniče PowerFlex 755TR nabízejí energeticky efektivní řešení, které používá rekuperační technologii AFE a dodává energii zpět do přívodního zdroje. Systémy měničů PowerFlex 755TM umožňují výběr z řady předem navržených konfigurací pro rekuperační zdroje se společnou sběrnicí a střídače se společnou sběrnicí pro optimalizaci uspořádání systému a spotřeby energie. Technologie TotalFORCE Nabídka nových řešení pro automatizační aplikace Měniče PowerFlex 755T sdílejí oblíbené funkce s osvědčenými měniči řady PowerFlex 750 a stavějí na výhodách vyzkoušené technologie FORCE. Nabízejí také inovativní výhody, se kterými jste se u žádných jiných střídavých měničů dosud nesetkali. Nejpodstatnější je zavedení technologie TotalFORCE, která napomáhá k dosažení zvýšeného výkonu, lepší kvality a zkrácení prostojů aplikací. Zvýšení výkonu aplikace Díky vynikajícímu sledování postupují měniče velice přesně podle referenčních příkazů. Kromě toho měniče účinně potlačují rušení při náhlé změně zatížení, a pomáhají tak udržovat hladký chod aplikace. Zlepšení kvality koncových výrobků Díky vysoké rychlosti zpracování jsou měniče schopné dosahovat velmi přesné regulace polohy, otáček a točivého momentu, což pomáhá zlepšit konzistenci koncových výrobků. Kromě toho pomáhá vysoká přesnost točivého momentu udržovat regulaci rychlosti ve vysoce náročných aplikacích řízení pnutí. Zkrácení prostojů zařízení Měniče PowerFlex 755T průběžně monitorují provoz, sledují stav elektrických součástí a proměnných motorů a v reálném čase do řídicího systému dodávají diagnostické informace. Na základě těchto informací je možné předpovídat výpadky zařízení a provádět opatření předcházející neplánovaným prostojům. Adaptivní řízení automaticky kompenzuje výkyvy a pomáhá tak udržovat aplikace v chodu. 2

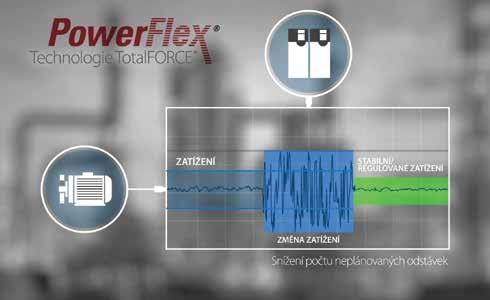

3 Vysoce diferencovaná technologie v měničích PowerFlex 755T pomáhá optimalizovat produktivitu: Rychlejší odstraňování závad Zvýšená spolehlivost a jednodušší servis Flexibilita aplikací Technologie TotalFORCE kombinuje vysoce výkonné řízení motoru, vyspělé funkce vlastního monitorování a moderní digitální platformu do podoby rychlejších a přesnějších střídavých měničů s citlivější odezvou. Adaptivní řízení pomáhá zkrátit dobu uvedení do provozu a snížit mechanické opotřebení při současném zlepšení výkonu aplikace Sledování zátěže - Automaticky kompenzuje změny v mechanice a dodržování shody - Užitečné pro aplikace, kde se během provozu mění setrvačnost - Snižuje potřebu provádět ruční nastavení Sledovací úzkopásmový filtr - Pomáhá prodloužit dobu chodu aplikace blokováním škodlivých rezonancí a vibrací - Automaticky se přizpůsobuje změnám frekvence v čase - Používá se jako indikátor pro proaktivní monitorování výkonu stroje 3

4 Inovativní konstrukce Flexibilita a jednoduchost pro instalaci a servis Měniče PowerFlex 755T jsou zkonstruované s použitím modulárního přístupu, který umožňuje rychlou a snadnou instalaci a údržbu. Tato efektivní metoda konstrukce poskytuje pohodlný přístup ke kompaktním modulům, které umožňují snadnou instalaci, odstranění a servis. Navíc to umožňuje provádět zapojení vodičů měniče pouze jednou. Když jsou napájecí a filtrační moduly vysunuté, mohou napěťové kabely zůstat zapojené. Nejlepší energetické hustoty na trhu se dosahuje optimalizací uspořádání napájecích součástí se současným zmenšením půdorysu. Řešení zasouvání a vysouvání usnadňuje instalaci a servis napájecích a filtračních modulů. Modulární provedení rovněž umožňuje pohodlný přístup ke klíčovým součástem pro efektivní servis. Servisní vozík umožňuje, aby jedna osoba mohla sama vložit nebo vyjmout modul, což zjednodušuje instalaci a údržbu. Používání společného hardwaru pro všechny měniče PowerFlex 755T snižuje potřebnou zásobu náhradních dílů. Zabudované součásti, např. dv/dt filtry, snižují požadavky na podlahovou plochu. Volitelné vstupní a výstupní zapojovací sestavy umožňují vstup a výstup kabelů přes vrchní stranu rozvaděče. Měniče disponují architekturou hardwaru se zásuvnými pozicemi, které poskytují flexibilitu ve výběru až pěti volitelných karet vhodných pro vaši aplikaci a možnost rozšiřovat měnič v souladu s budoucími potřebami. Proaktivní přístup ke zvýšení reálné doby provozuschopnosti Mít správné informace o stavu systému může být rozhodující pro zkrácení prostojů a zvýšení produktivity. Měniče PowerFlex 755T zaujímají proaktivní přístup k poskytování diagnostických dat průběžně monitorují stav měniče a porovnávají okamžitý výkon s nastavením aplikace. Tyto informace jsou odesílány zpět do řídicího systému, přičemž tato funkce vychází z naší patentované technologie TotalFORCE. Měniče PowerFlex 755T průběžně monitorují provoz, porovnávají okamžitý výkon součástí měniče a proměnné motoru s předem určenými nastaveními a poskytují informace v reálném čase zpět do řídicího systému Schopnost samokontroly měniče umožňuje provádět proaktivní opatření a pomáhá zkrátit neplánované prostoje Možnost vytvoření efektivního plánu údržby na základě informací poskytnutých měničem Patentované algoritmy odhadují zbývající životnost součástí měniče, např. ventilátorů, sběrnice a LCL kondenzátorů, IGBT nebo kontaktů relé tak, aby v případě potřeby bylo možné zavést preventivní opatření. Přístup k těmto kritickým informacím pomáhá zlepšit produktivitu Funkce ochrany kondenzátoru průběžně monitoruje stav kondenzátoru na základě aktuální proudové zpětné vazby z kondenzátoru. Je-li detekován abnormální stav, vypne se měnič a rozepne se hlavní jistič. K abnormálním stavům patří vysoký proud kondenzátoru nebo pokles kapacity, který může vést k bezprostřednímu výpadku kondenzátoru Speciální zařízení stejnosměrné sběrnice pomáhá udržovat úrovně napětí stejnosměrné sběrnice v mezích specifikace měniče Zesílení napětí pomáhá udržovat zařízení v chodu během poruch kvality napájení. Zesílení napětí pomáhá na základě regulace napětí stejnosměrné sběrnice nezávisle na přiváděném střídavém napětí zkracovat prostoje Regulace tepla pomáhá zajistit, aby nebyly překročeny tepelné specifikace napájecího modulu. Snížení tepelného zatížení součástí napájecí struktury měniče pomáhá zvýšit spolehlivost měniče a prodloužit jeho životnost 4

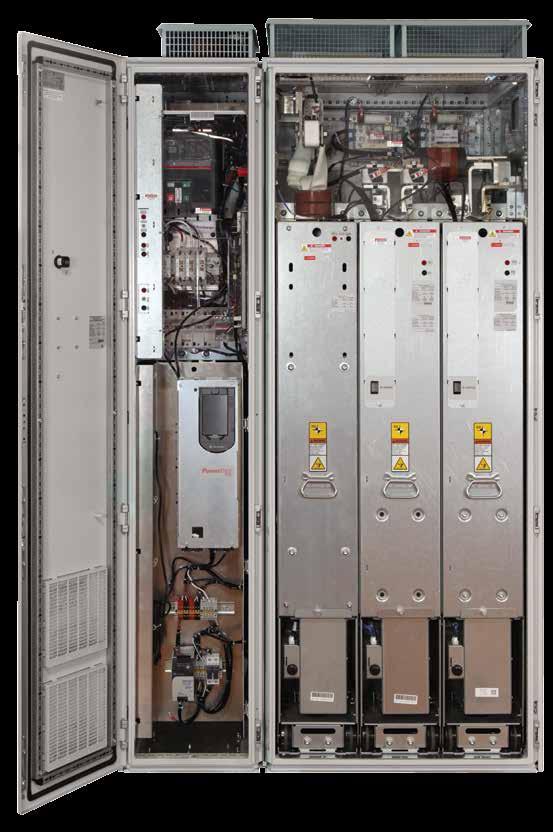

5 Zásuvná a výsuvná konstrukce umožňuje snadnou instalaci a snadné provádění servisních zásahů díky tomu, že umožňují úplné vyjmutí modulu z rozvaděče. Tím poskytuje dostatek prostoru pro přístup k vodičům za měničem. Když je jednotka vysunutá, mohou zůstat napěťové kabely zapojené. Servisní vozík umožňuje složení na kompaktní velikost a snadno se přepravuje. Pohodlný servisní vozík je jedinečným prvkem servisu a instalace. Na rozdíl od některých velkých systémů střídavých frekvenčních měničů, které vyžadují pro instalaci nebo odstranění dvě osoby a jeřáb nebo zvedák, používají měniče PowerFlex 755T robustní a přitom kompaktní vozík, který může snadno ovládat jediný pracovník. Vyspělá diagnostika a prediktivní údržba 1 1 Indikace a zpětná vazba při přetavení pojistky 2 Měření a sledování provozních hodin 3 Tepelná regulace Předpovídání zbývající životnosti součástí, např. ventilátorů, sběrnice a LCL kondenzátorů, IGBT a kontaktů relé 2 Modulární design měniče usnadňuje výměny. Ve skutečnosti je možné vyměnit ventilátor za pouhé dvě minuty a bez složitých nástrojů. 5

6 Měniče PowerFlex 755TL a PowerFlex 755TR Měniče PowerFlex 755TL a PowerFlex 755TR mají vestavěnou funkci snížení úrovně harmonického zkreslení a korekce účiníku prostřednictvím technologie AFE. Snížením nepříznivých vlivů harmonického zkreslení pomáhají měniče zlepšit energetickou efektivitu, snížit náklady na energii a minimalizovat problémy s rozvodem energie v tovární hale. Měniče Powerflex 755TR přidávají výhodu rekuperační funkce. S použitím zabudované rekuperace pomáhá měnič PowerFlex 755TR snížit spotřebu energie na základě zpětného dodávání energie do přívodního napájecího zdroje namísto jejího neužitečného vypouštění ve formě tepla, což vede k energeticky efektivnějšímu řešení. Výhody snížení úrovně harmonického zkreslení Kombinace nízkého harmonického zkreslení a korekce účiníku snižuje potřebu nadměrně dimenzovat elektrické napájecí zařízení Redukované harmonické zkreslení pomáhá minimalizovat rušení ostatních zařízení Shoda s normou IEEE 519 (5% nebo nižší celkové harmonické zkreslení) Výhody rekuperace Měnič je schopen dodávat energii zpět do přívodního napájecího zdroje, což poskytuje řešení, které je mnohem energeticky efektivnější než odporové brzdění Zamezte nehospodárným ztrátám energie. Namísto toho se využívá energie pro ostatní aplikace Eliminuje se potřeba brzdných odporů a chladicího zařízení spolu se souvisejícími náklady na kabelové zapojení, práci, instalaci a údržbu Další výhody měničů PowerFlex 755TL a PowerFlex 755TR Zabudované komponenty snižují požadavky na podlahovou plochu a zaručují nejlepší hustotu výkonu na trhu Udržování provozu během většiny poruch ve vedení s regulací zesílení napětí Pouze jedno rozhraní pro konfiguraci a programování převodníku a střídače s použitím softwaru Studio 5000 Logix Designer nebo Connected Components Workbench Standardní zabudované duální porty EtherNet/IP zaručují flexibilitu topologie a zjednodušují integraci do prostředí Logix Vyspělá diagnostika a prediktivní údržba Klíčové komponenty mají modulární design a jsou snadno přístupné. To zjednodušuje servis, pomáhá snížit náklady a zkrátit dobu servisu Střídavý přednabíjecí modul reguluje vstupní střídavý proud ze vstupního napájecího zdroje, čímž významně snižuje zatížení výkonových součástí během zapnutí napájení. LCL filtr je 230 mm široký modul, který poskytuje funkci snížení harmonického zkreslení a minimalizuje zkreslení proudu do sítě. Usměrňovač je 230 mm široký modul, který odebírá energii ze střídavého vedení bez harmonického zkreslení a převádí ji na stejnosměrné napájení. V měniči PowerFlex 755TR poskytuje rovněž prostředek ke zpětné rekuperaci do střídavého vedení. Střídač je 230 mm široký modul, který reguluje napětí a proud motoru. Kryty IP21/IP54 nabízejí výběr možností opláštění pro splnění požadavků příslušné aplikace na okolní prostředí. Modul POD obsahuje řídicí platformu odpovědnou za řízení motorů, řízení systému a komunikaci. Pět volitelných slotů umožňuje přidat V/V, bezpečnostní funkce a zpětnou vazbu. 6

7 Měniče PowerFlex 755TL pro snížení úrovně harmonického zkreslení Měniče PowerFlex 755TR pro rekuperační řešení 400/480 V: kw / k 400/480 V: kw / k 600/690 V: kw / k 600/690 V: kw / k 7

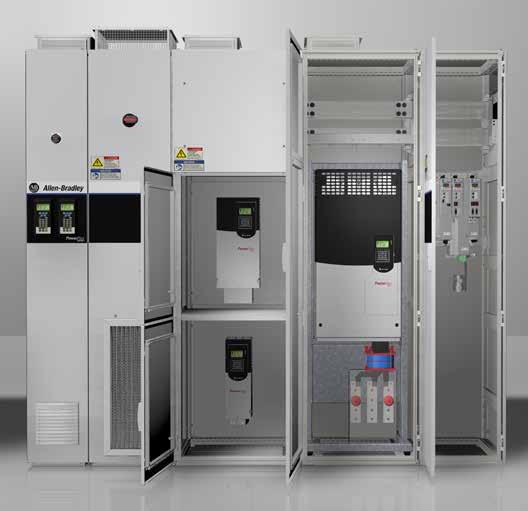

8 Systém měničů PowerFlex 755TM pro řešení se společnou sběrnicí Systémy měničů PowerFlex 755TM umožňují výběr z řady předem navržených konfigurací pro rekuperační zdroje se společnou sběrnicí a střídače se společnou sběrnicí pro optimalizaci uspořádání systému a spotřeby energie. Systém měničů se společnou sběrnicí nabízí výhody, jako je flexibilita konstrukce, optimalizace energie a snížení nákladů na instalaci. Systémy PowerFlex 755TM nabízejí snížení úrovně harmonických zkreslení a zabudovanou rekuperační funkci. Poháněnými Optimalizujte podlahový prostor, zjednodušte instalaci a snižte množství hardwarových prvků prostřednictvím měničů připojených k společné stejnosměrné sběrnici Odstraňuje se potřeba připojení střídavého napájení ke každému jednotlivému měniči Zkracuje se doba instalace a snižuje potřeba práce a náklady na kabeláž Stejnosměrná sběrnice zabudovaná do každé jednotky umožňuje snadné připojení k sousedním jednotkám Integrovaná řídicí sběrnice v každé jednotce zaručuje efektivní rozdělení pomocného napájení v celé sestavě rozvaděče Systémy se společnou sběrnicí umožňují připojení různých typů frekvenčních měničů, servoměničů a dalších výkonových komponentů k společné stejnosměrné sběrnici Zkonstruováno s možností koordinace několika motorů Odpovídá normě IEEE 519 (5% nebo nižší celkové harmonické zkreslení) Snížení harmonického zkreslení pomáhá zlepšit energetickou efektivitu a minimalizovat problémy s rozvodem energie v tovární hale Eliminace potřeby externích vícefázových transformátorů nebo filtrů spolu se souvisejícími náklady na kabelové zapojení, práci, instalaci a údržbu Rekuperační funkce dodává energii zpět do přívodního napájecího zdroje, což poskytuje řešení, které je mnohem energeticky efektivnější než odporové brzdění Zamezte nehospodárným ztrátám energie. Namísto toho se využívá energie pro ostatní aplikace Spojením střídačů a sběrnicových zdrojů v různých uspořádáních a specifikacích můžete optimalizovat systém s vysokou hustotou výkonu na nejmenším půdorysu v odvětví. Ke společné napájecí sběrnici mohou být připojeny další střídače Podpora motorů s nižšími hodnotami jmenovitého výkonu Používání měničů PowerFlex 753, PowerFlex 755 a Kinetix

9 Rekuperační sběrnicový zdroj 5 5 Střídače se společnou sběrnicí Střídavý přednabíjecí modul reguluje vstupní střídavý proud ze vstupního napájecího zdroje, čímž významně snižuje zatížení výkonových součástí během zapnutí napájení. LCL filtr je 230 mm široký modul, který poskytuje funkci snížení harmonického zkreslení a minimalizuje zkreslení proudu do sítě. Usměrňovač je 230 mm široký modul, který odebírá energii ze střídavého vedení bez harmonického zkreslení a převádí ji na stejnosměrné napájení. Poskytuje rovněž prostředek k zpětné rekuperaci do střídavého vedení. Střídač je 230 mm široký modul, který reguluje napětí a proud motoru. Kryty IP21/IP54 nabízejí výběr možností opláštění pro splnění požadavků příslušné aplikace na okolní prostředí Modul POD obsahuje řídicí platformu odpovědnou za řízení motorů, řízení systému a komunikaci. Pět volitelných slotů umožňuje přidat V/V, bezpečnostní funkce a zpětnou vazbu. K dispozici je jeden modul POD pro každý střídač na společné sběrnici a jeden pro rekuperační sběrnicový zdroj. Stejnosměrné přednabíjení reguluje vstupní stejnosměrný proud od vstupního napájecího zdroje, čímž významně snižuje zatížení výkonových součástí během zapnutí napájení. Poskytuje rovněž prostředky k odpojení střídače od stejnosměrné sběrnice pro účely servisu nebo údržby. Zásuvná a výsuvná konstrukce umožňuje snadnou instalaci a snadné provádění servisních zásahů díky tomu, že umožňují úplné vyjmutí modulu z rozvaděče. Tím poskytuje dostatek prostoru pro přístup k vodičům za měničem. Když je jednotka vysunutá, mohou zůstat napěťové kabely zapojené. Střídače se společnou sběrnicí Rekuperační sběrnicové zdroje 400/480V: kw / k 400/480 V: kw / k 600/690 V: kw / k 600/690 V: kw / k 9

10 Řešení měničů PowerFlex 755T pro maximální výkon Řízení Zesílení napětí: reguluje napětí stejnosměrné sběrnice nezávisle na přívodním střídavém napětí a pomáhá udržovat zařízení v chodu i během poruch kvality napájení Adaptivní řízení: sledování zátěže a adaptivní ladění monitoruje výkon stroje a automaticky kompenzuje změny, čímž pomáhá dosahovat vysokého výkonu Režimy řízení měniče: regulace otáček, točivého momentu a polohy na podporu různých typů aplikací Volitelné algoritmy regulace vysokého výkonu motoru s technologií TotalFORCE: orientované řízení, vektor toku, bezsenzorový vektor, V/Hz a economizer Funkce specifické pro aplikaci: TorqProve pro zdvihací aplikace Tepelná regulace: monitoruje teplotu napájecího modulu a brání překročení specifikované teploty Prediktivní údržba: monitoruje zbývající životnost ventilátorů, kontaktů relé, napájecích jednotek a kondenzátorů Komunikace Vestavěné připojení sítě EtherNet/IP pro dva porty Karty k dispozici pro: ControlNet, DeviceNet, PROFIBUS DP, PROFINET Zpětná vazba Karty univerzální zpětné vazby nebo zpětné vazby enkodéru a duálního enkodéru Karta univerzální zpětné vazby zahrnuje dva kanály pro zpětnou vazbu enkodéru. Podpora enkodéru zahrnuje inkrementální, EnDat, Hiperface, SSI (sériové synchronní rozhraní) a BiSS Automatické přepnutí na sekundární enkodér nebo na režim bez enkodéru v případě ztráty zpětné vazby Úspory energie Rekuperace Korekce účiníku Společné funkce Nové měniče PowerFlex 755T sdílejí některé klíčové funkce s osvědčenými měniči řady PowerFlex 750, což usnadňuje práci s měniči. Měniče disponují architekturou hardwaru se zásuvnými pozicemi, které poskytují flexibilitu ve výběru až pěti volitelných karet vhodných pro vaši aplikaci Výběr snadno použitelných programovacích nástrojů Prvotřídní integrace se Studio 5000 Logix Designer Zkonstruováno pro snadnou instalaci a údržbu Hardware Kryty: IP21 nebo IP54 Patentovaná struktura hardwaru na bázi slotů pro řídicí a volitelné V/V, zpětnou vazbu, komunikaci a volitelné bezpečnostní funkce Pomocné řídicí napájení k dispozici Standardní konformní povlak na všech deskách plošných spojů Rekuperační a nerekuperační aktivní vstupní část Možnost zabudování dv/dt filtrů pro redukci odražené vlny Volitelná stejnosměrná sběrnice s vysokou kapacitou pro rozvod PowerFlex 755TM až do A Indikace a zpětná vazba při přetavení pojistky Programování a uvedení do provozu Rychlé a nekomplikované provádění konfigurace a programování s výběrem snadno použitelného softwaru Studio 5000 Logix Designer Connected Components Workbench Používejte lokální nebo vzdálené moduly obslužného rozhraní PowerFlex Možnost aktualizačního upgradu * Měniče PowerFlex nabízejí funkci Premier Integration, která pomáhá šetřit čas potřebný pro konfiguraci a zjednodušuje aplikaci. Premier Integration představuje exkluzivní způsob integrace řídicích jednotek motorů Allen-Bradley do řídicí platformy Allen Bradley Logix. Použití jediného softwarového nástroje Studio 5000 Logix Designer pomáhá zkrátit dobu programování, usnadňuje spuštění a uvedení do provozu a zvyšuje efektivitu diagnostiky. Bližší informace najdete v publikaci IMCPI-WP001A-CS-E Volitelné bezpečnostní funkce Pomozte chránit personál a zařízení a současně zkrátit prostoje s volitelnými bezpečnostními funkcemi, které umožňují, aby aplikace po bezpečnostní události rychleji obnovila provoz. Funkce bezpečného odpojení točivého momentu je ideální pro bezpečnostní aplikace, které potřebují snížení rotačního výkonu motoru na nulu bez odpojení měniče od napětí. Umožňuje rychlý návrat do provozu po požadavku na bezpečnostní systém a pomáhá snížit opotřebení v důsledku opakovaného spouštění stroje. Dodává se jako pevně propojený prvek (SIL 3, Ple, CAT 3) nebo na síti EtherNet/IP (SIL3, Ple, CAT 3). Sledování bezpečné rychlosti je vhodné pro aplikace vyžadující přístup do bezpečnostní zóny i během pomalého pohybu zařízení. Pomáhá bezpečně monitorovat a řídit rychlost aplikace, což umožňuje obsluze provádět pracovní činnosti a údržbové práce bez zastavení stroje (SIL3, Ple, CAT 4). 10

11 Služby a podpora Rockwell Automation Rockwell Automation nabízí rozsáhlé portfolio služeb nejlépe vyhovujících potřebám každé organizace. Doplňte svou investici do měniče PowerFlex 755T dalšími službami poskytovanými na úrovni splňující vaše potřeby: Spuštění a uvedení do provozu Naši zkušení profesionální terénní servisní pracovníci s vámi spolupracují při uvedení do provozu a spuštění nového zařízení a zkracují tak dobu mezi integrací a skutečným spuštěním. Náš standardní proces ověřuje splnění nezbytných elektrických, mechanických a environmentálních kritérií a zda byly provedeny vhodné kroky k potvrzení správného fungování zařízení. Školení o měničích Maximalizujte výkon svých pracovníků díky školení, které představuje koncepty a techniky pomáhající správně instalovat měniče a diagnostikovat konkrétní závady. Vzdálená podpora Podpora TechConnect SM poskytuje neomezený živý přístup k našim inženýrům technické podpory. Přístup do znalostní databáze Rockwell Automation online zdroj technických informací, asistence, technických poznámek, aktualizací softwaru, ových upozornění na výrobky a služby a dalších informací. Dohoda o správě náhradních dílů (PMA) Poskytuje rychlý přístup k náhradním dílům Rockwell Automation, čímž snižuje provozní náklady na udržování a správu zásob. Zásoby náhradních dílů udržujeme a spravujeme za pevnou měsíční nebo čtvrtletní sazbu. Vzdálené sledování a analytika Pochopení principu fungování vašeho automatizovaného strojního vybavení je klíčem k optimalizaci vašich operací a k předcházení nákladným prostojům. Abychom pomohli zkrátit vaše prostoje, poskytuje Rockwell Automation službu vzdáleného monitorování a analýz s použitím výkonných nástrojů pro vizualizaci a přehled dat, ve spojení se střediskem podpory zaměstnávajícím specialisty firmy Rockwell Automation, kteří monitorují vaše zařízení v reálném čase a pomáhají je udržet v provozu. Flexibilní, škálovatelná služba dálkového monitorování shromažďuje, organizuje a normalizuje data v reálném čase a poskytuje náhledy s použitím výkonných nástrojů pro vizualizaci, analýzy a přehled dat. Středisko podpory zaměstnávající specialisty firmy Rockwell Automation monitoruje data v reálném čase a pomáhá udržovat váš provoz na nejvyšší úrovní. Při závadě nebo alarmu vás kontaktuje inženýr vzdálené podpory Rockwell Automation, který vám pomůže odstranit závadu a vyřešit problém a zároveň vrátit zařízení zpět do chodu. Služba zahrnuje funkce, jako jsou automatické zaznamenávání dat v černé skříňce při závadě, preventivní údržbové sledování a sledování kritických diagnostických ukazatelů. Další informace o každé z našich služeb a nastavitelných balíčků možností můžete získat od svého zástupce firmy Rockwell Automation. Integrovaná podpora Integrovaná podpora umožňuje vybrat si správnou úroveň vzdálené podpory a služeb na pracovišti pro splnění potřeb konkrétní organizace. Zmírněte své personální zatížení a snižte celkové náklady na životní cyklus svého zařízení s naší roční dohodou o garantované podpoře. Úrovně podpory jsou založené na úrovňovém modelu placené podpory. Vyberte si úroveň podpory TechConnect, která splňuje potřeby vaší organizace, a využívejte našeho personálu technické podpory pro asistenci při odstraňování závad, řešení problémů a zodpovězení otázek ohledně provozu a instalace. Se službami na pracovišti si můžete vybrat také reakční dobu vyslání zástupce na vaše pracoviště. Spojení s dohodou o správě náhradních dílů pomáhá minimalizovat prostoje zařízení a snížit výdaje za neplánované opravy. 11

12 Technické specifikace Měniče PowerFlex 755TL Měniče PowerFlex 755TR Systémy měničů PowerFlex 755TM Jmenovitý výkon 400 V kw kw Jmenovitý výkon 480 V k k Jmenovitý výkon 600 V k k Jmenovitý výkon 690 V kw kw Komunikace Volitelné bezpečnostní funkce Okolní teplota Skladovací teplota Relativní vlhkost Technologie TotalFORCE řízení motorů Šířka pásma řízení motoru* Standardy a certifikace Účinnost Rozsah výstupní frekvence Přesnost točivého momentu Kategorie EMC Nadmořská výška Rázy a vibrace Vestavěné připojení sítě EtherNet/IP pro dva porty ControlNet DNV ABS Lloyd s Register ATEX IEC ISA DeviceNet PROFIBUS DP Střídač se společnou sběrnicí: kw Rekuperační sběrnicové zdroje: kw Střídač se společnou sběrnicí: k Rekuperační sběrnicové zdroje: k Střídač se společnou sběrnicí: k Rekuperační sběrnicové zdroje: kw Střídač se společnou sběrnicí: kw Rekuperační sběrnicové zdroje: kw PROFINET Bezpečné odpojení krouticího momentu Monitorování bezpečné rychlosti -20 C...40 C C se snížením výkonu C ( F) Provoz: 0 95 % nekondenzující Vektor toku, bezsenzorový vektor, V/Hz, orientované řízení a economizer Šířka pásma regulátoru rychlosti 300 Hz (1 885 radiánů za sekundu) Šířka pásma regulátoru polohy 207 Hz (1 301 radiánů za sekundu) SEMI F47 Seizmická norma AC156 UL (culus) CAN/CSA Značka shody s předpisy 97 % při jmenovitém proudu** Značka EAC Značka UkrSepro KCC Značka CE ODVA EtherNet/IP ,33 khz nosná khz nosná khz nosná Nad 5 % základních otáček motoru: 2 % jmenovitého točivého momentu Pod 5 % základních otáček motoru: 5 % jmenovitého točivého momentu C3, když je systém trvale uzemněný m bez snížení výkonu; až m se snížením výkonu Napájecí jádro, měnič v rozvaděči s volitelnou sestavou posunutí 1,000 mm (0,040"), vrchol 1 g * Specifikace řízení -3 db (uzavřená smyčka) ** Všechna hodnocení účinnosti měniče se mohou lišit a jsou závislé na hodnocení výrobku od výrobce a provozních podmínkách. 12

13 Vstupní zapojovací sestava Měnič 755TR Výstupní zapojovací sestava Výška Kombinovaná šířka Hloubka Rozměry jsou v milimetrech a (palcích). Hmotnosti jsou v kilogramech a (librách). Měniče PowerFlex 755TL a PowerFlex 755TR Měniče PowerFlex 755TL a 755TR Měnič PowerFlex 755TR Vstupní napětí Normální zátěž kw k k kw kw k k kw kw k k kw kw k k kw kw k k kw Šířka Měnič (47,2) (78,7) (126,0) (149,6) (181,1) Kombinovaná šířka měnič s volitelnými zapojovacími sestavami se vstupní sestavou * * (141,7) (181,1) (212,6) s výstupní sestavou (63,0) (94,5) (141,7) (181,1) (212,6) s oběma sestavami * * (157,5) (212,6) (244,1) Hloubka Výška Hmotnost IP21 IP54 IP21 IP (26,6) 675 (26,6) 675 (26,6) 675 (26,6) 675 (26,6) 720 (28,3) 720 (28,3) 720 (28,3) 720 (28,3) 720 (28,3) * Pro vstup napájecích kabelů přes vrchní stranu rozvaděče není volitelná zapojovací sestava nutná (83,9) (83,9) (83,9) (83,9) (83,9) (90,2) (90,2) (90,2) (90,2) (90,2) bez filtru 861,8 (1 900) (3 000) 2 925,7 (6 450) 3 447,3 (7 600) 4 286,0 (9 450) Zjednodušte si instalaci s volitelnými vstupními a výstupními zapojovacími sestavami. Volitelné vstupní a výstupní zapojovací sestavy poskytují flexibilitu a pohodlnou možnost pro vstup a výstup kabelů přes vrchní stranu rozvaděče. s filtrem 920,8 (2 030) 1 419,7 (3 130) 3 043,6 (6 710) 3 565,2 (7 860) 4 463,3 (9 840) 13

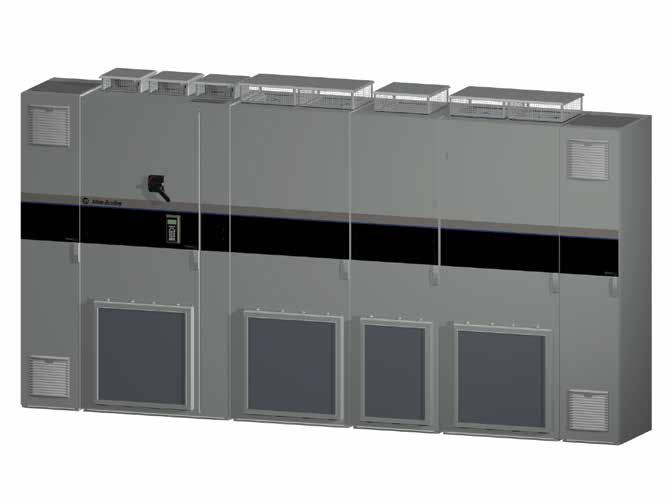

14 Sestava řízení Střídač se společnou sběrnicí Výstupní zapojovací sestava Výška Střídač se společnou sběrnicí je umístěný vpravo od společného sběrnicového zdroje. Kombinovaná šířka Hloubka Vyberte jeden střídač pro každý motor. Pro každý střídač je zapotřebí modul POD. Sestava řízení může obsahovat až dva moduly POD. Střídač se společnou sběrnicí PowerFlex 755TM Rozměry jsou v milimetrech a (palcích). Hmotnosti jsou v kilogramech a (librách). Šířka Hloubka Výška Hmotnost Vstupní napětí Normální zátěž Sestava řízení* Sestava střídače Výstupní zapojovací sestava IP21 IP54 IP21 IP54 Stejnosměrná pojistka Stejnosměrný přednabíjecí modul kw k k kw kw k k kw kw k k kw kw k k kw kw k k kw 300 (11,8) 400 (15,7) 400 (15,7) 675 (26,6) 720 (28,3) (83,9) (90,2) 250,0 (551) 286,0 (630) 300 (11,8) 600 (23,6) 400 (15,7) 675 (26,6) 720 (28,3) (83,9) (90,2) 499,0 (1100) 571,5 (1260) 300 (11,8) 800 (31,5) 400 (15,7) 675 (26,6) 720 (28,3) (83,9) (90,2) 748,4 (1650) 857,3 (1890) 300 (11,8) (47,2) 800 (31,5) 675 (26,6) 720 (28,3) (83,9) (90,2) 997,9 (2200) 1 143,1 (2520) 300 (11,8) (55,1) 800 (31,5) 675 (26,6) 720 (28,3) (83,9) (90,2) 1 247,4 (2750) 1 428,8 (3150) * Každý střídač vyžaduje modul POD. Sestava řízení může obsahovat dva moduly POD. Volitelná výstupní zapojovací sestava poskytuje flexibilitu a pohodlnou možnost pro výstup kabelů přes vrchní stranu rozvaděče. 14

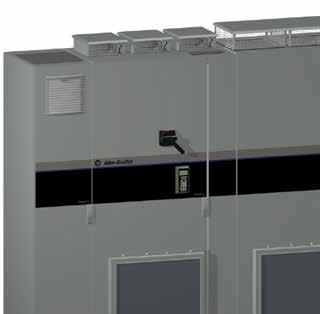

15 Výška Vstupní zapojovací sestava Společný sběrnicový zdroj Hloubka Kombinovaná šířka Společný sběrnicový zdroj je umístěný vlevo od střídače se společnou sběrnicí. Rekuperační sběrnicové zdroje PowerFlex 755TM Rozměry jsou v milimetrech a (palcích). Hmotnosti jsou v kilogramech a (librách). Vstupní napětí Normální zátěž Šířka sběrnicového zdroje Šířka s volitelnou vstupní sestavou Hloubka Výška Hmotnost IP21 IP54 IP21 IP54 s filtrem bez filtru kw kw kw (39,4) * 675 (26,6) 720 (28,3) (83,9) (90,2) 648,6 (1430) 589,7 (1300) kw kw kw kw (55,1) * 675 (26,6) 720 (28,3) 2132 (83,9) (90,2) 920,8 (2030) 861,8 (1900) kw kw kw 2 295, , (94,5) (110,2) 675 (26,6) 720 (28,3) (83,9) (90,2) kw (5 060) (4 800) kw kw kw 2 567, , (102,4) (133,9) 675 (26,6) 720 (28,3) (83,9) (90,2) kw (5 660) (5 400) kw kw kw 3 216, , (126,0) (157,5) 675 (26,6) 720 (28,3) (83,9) (90,2) kw (7 090) (6 700) kw * Pro vstup napájecích kabelů přes vrchní stranu rozvaděče není volitelná zapojovací sestava nutná. Volitelná vstupní zapojovací sestava poskytuje flexibilitu a pohodlnou možnost pro vstup kabelů přes vrchní stranu rozvaděče. 15

16 Služby Rockwell Automation Celosvětová podpora. Místní adresa. Bezpečné zázemí. Rockwell Automation poskytuje prostředky které potřebujete, tam, kde je potřebujete a tehdy, kdy je potřebujete. Rockwell Automation nabízí svou integrovanou celosvětovou síť středisek oprav s certifikací ISO, výměnných středisek, profesionálních terénních servisních pracovníků, školicích středisek IACET, certifikovaných středisek telefonní podpory a sadu online nástrojů. Splnění každodenních technických potřeb Vzdálená podpora a monitorování Školicí služby Služby na pracovišti Opravárenské služby Podpora na úrovni výrobků, systému a aplikací v reálném čase Neomezené online prostředky a nástroje Živé diskuse a podpůrná fóra Zabezpečené monitorování zařízení, hlášení alarmů a diagnostika Školení vedená instruktorem a počítačové nebo webové kurzy Virtuální učebna Hodnocení školení Pracovní stanice a pracovní pomůcky Technici působící na pracovišti zákazníka Preventivní údržba Migrace a konverze Spuštění a uvedení do provozu Úpravy výrobků Opravárenské služby pro celou řadu značek a výrobků průmyslové automatizace Roční smlouvy o opravách Maximalizujte svou investici do automatizace Správa požadavků MRO Prodloužení životního cyklu a migrace Síťové a bezpečnostní služby Bezpečnostní služby Komplexní plánování správy aktiv Služby pro zvýšení spolehlivosti Záruční sledování Rychlý přístup ke globálním zásobám náhradních dílů Installed Base Evaluation Stanovení rizik plynoucích ze zastaralosti systémů Nástroje a smlouvy o asistenčních službách během životnosti zařízení pro zmírnění rizik výrobků Služby během životního cyklu řídicího systému Správa konvergence sítí Služby v oblasti bezpečnostních technologií, zásad a postupů Hodnocení bezpečnosti a nápravná opatření Navrhování bezpečnosti, integrace a validační služby Navštivte středisko podpory Rockwell Automation na kde naleznete technické informace a asistenci, plus: Zobrazení technických a aplikačních poznámek Registrace pro zasílání ových informací o výrobcích a službách Získávání softwarových oprav Zasílání dotazů, živé diskuse, fóra podpory a další Navštivte stránku vyhledání podpory na vyberte svou zemi a vyhledejte si informace o místní podpoře. Connect with us. Allen-Bradley, Connected Components Workbench, Installed Base Evaluation, LISTEN. THINK. SOLVE, PowerFlex, Rockwell Software, Studio 5000 Logix Designer, TechConnect, TorqProve, TotalFORCE jsou ochranné známky společnosti Rockwell Automation, Inc. ControlNet, DeviceNet a EtherNet/IP jsou ochranné známky společnosti ODVA, Inc. PROFIBUS je ochranná známka společnosti PROFIBUS & PROFINET International. Ochranné známky nenáležející společnosti Rockwell Automation jsou vlastnictvím jejich příslušných společností. Publikace 755T-BR001C-CS-P duben Rockwell Automation, Inc. Všechna práva vyhrazena. Vytištěno v Evropě.
