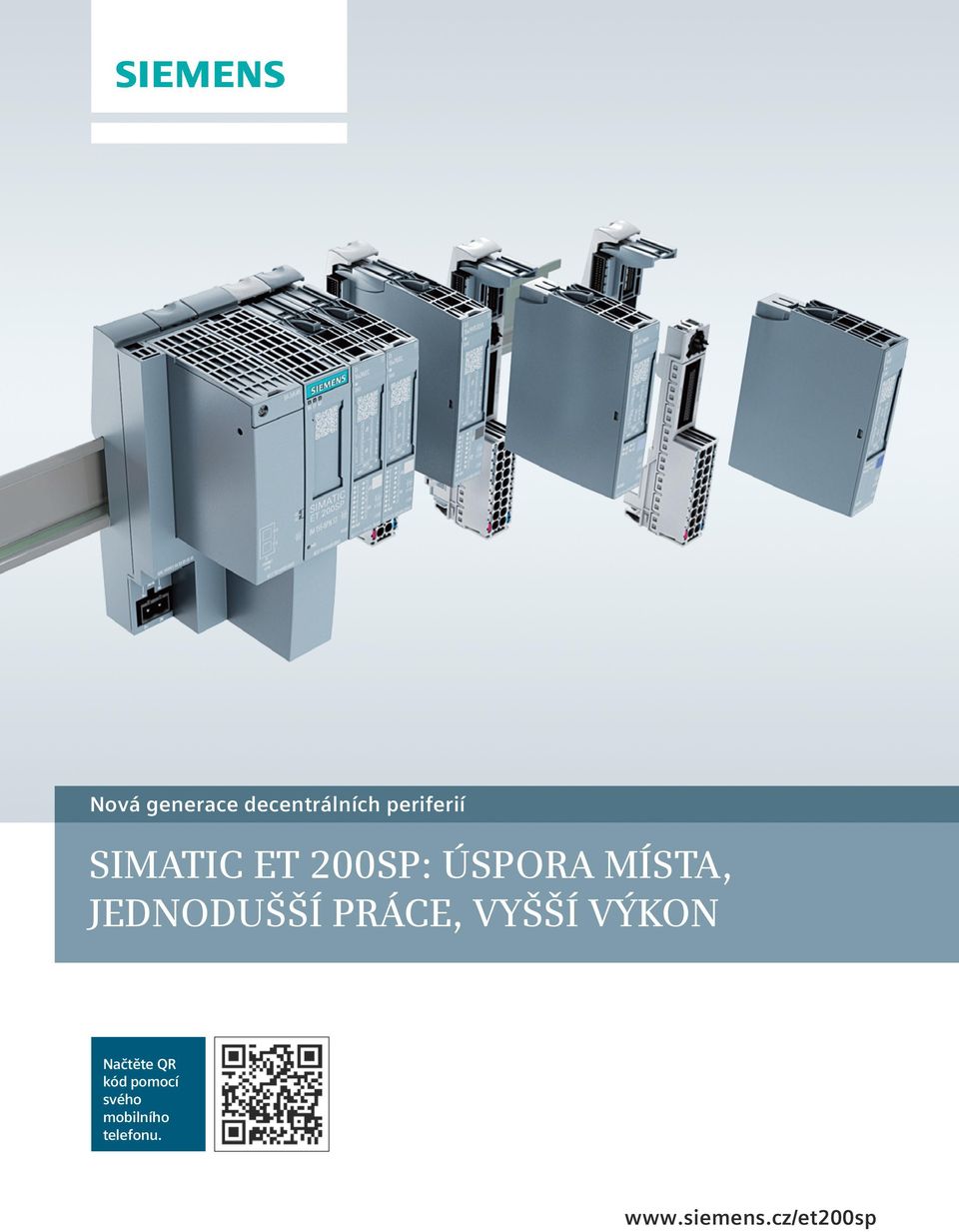

1 Nová generace decentrálních periferií SIMATIC ET 200SP: ÚSPORA MÍSTA, JEDNODUŠŠÍ PRÁCE, VYŠŠÍ VÝKON Načtěte QR kód pomocí svého mobilního telefonu.

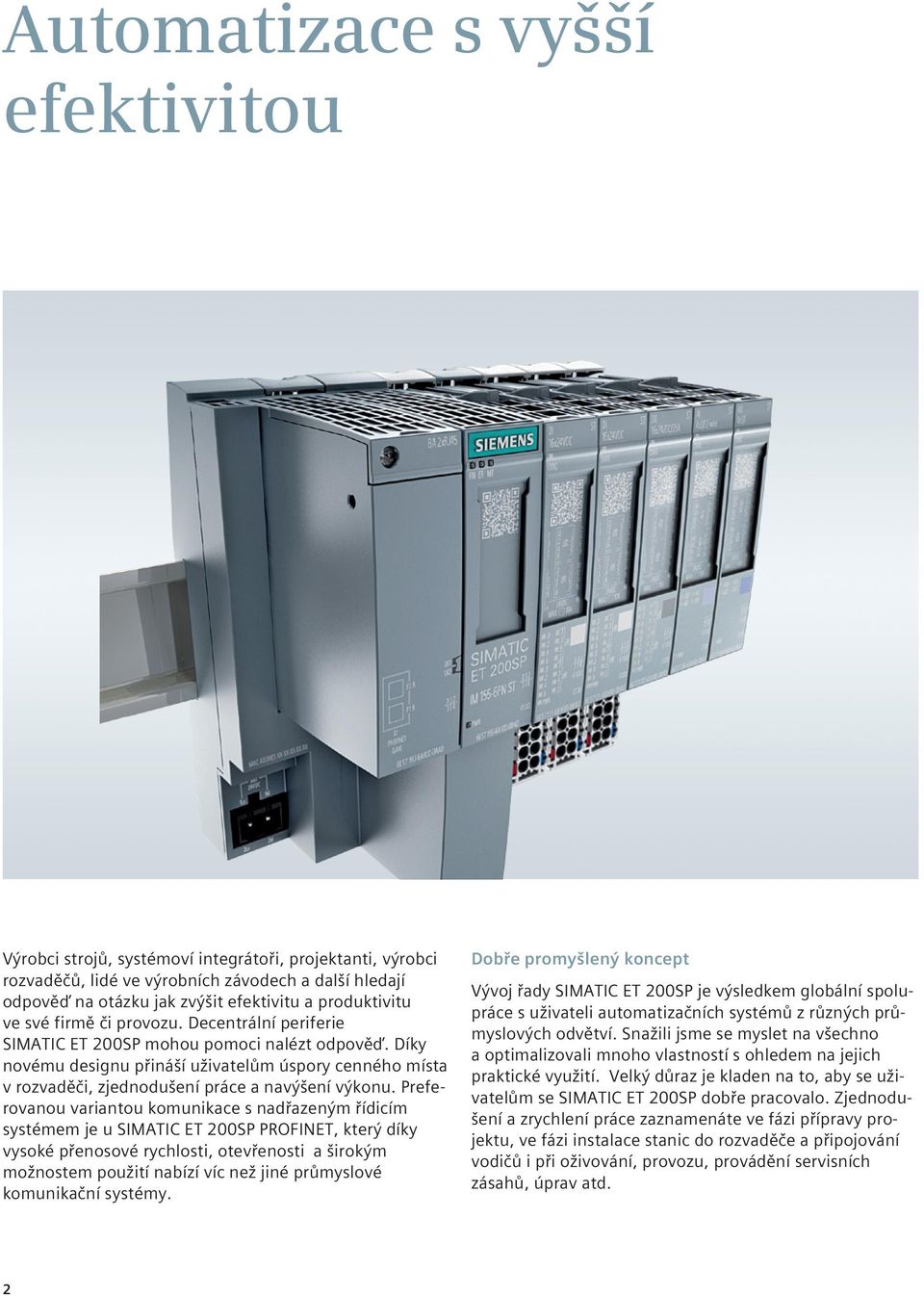

2 Automatizace s vyšší efektivitou Výrobci strojů, systémoví integrátoři, projektanti, výrobci rozvaděčů, lidé ve výrobních závodech a další hledají odpověď na otázku jak zvýšit efektivitu a produktivitu ve své firmě či provozu. Decentrální periferie SIMATIC ET 200SP mohou pomoci nalézt odpověď. Díky novému designu přináší uživatelům úspory cenného místa v rozvaděči, zjednodušení práce a navýšení výkonu. Preferovanou variantou komunikace s nadřazeným řídicím systémem je u SIMATIC ET 200SP PROFINET, který díky vysoké přenosové rychlosti, otevřenosti a širokým možnostem použití nabízí víc než jiné průmyslové komunikační systémy. Dobře promyšlený koncept Vývoj řady SIMATIC ET 200SP je výsledkem globální spolupráce s uživateli automatizačních systémů z různých průmyslových odvětví. Snažili jsme se myslet na všechno a optimalizovali mnoho vlastností s ohledem na jejich praktické využití. Velký důraz je kladen na to, aby se uživatelům se SIMATIC ET 200SP dobře pracovalo. Zjednodušení a zrychlení práce zaznamenáte ve fázi přípravy projektu, ve fázi instalace stanic do rozvaděče a připojování vodičů i při oživování, provozu, provádění servisních zásahů, úprav atd. 2

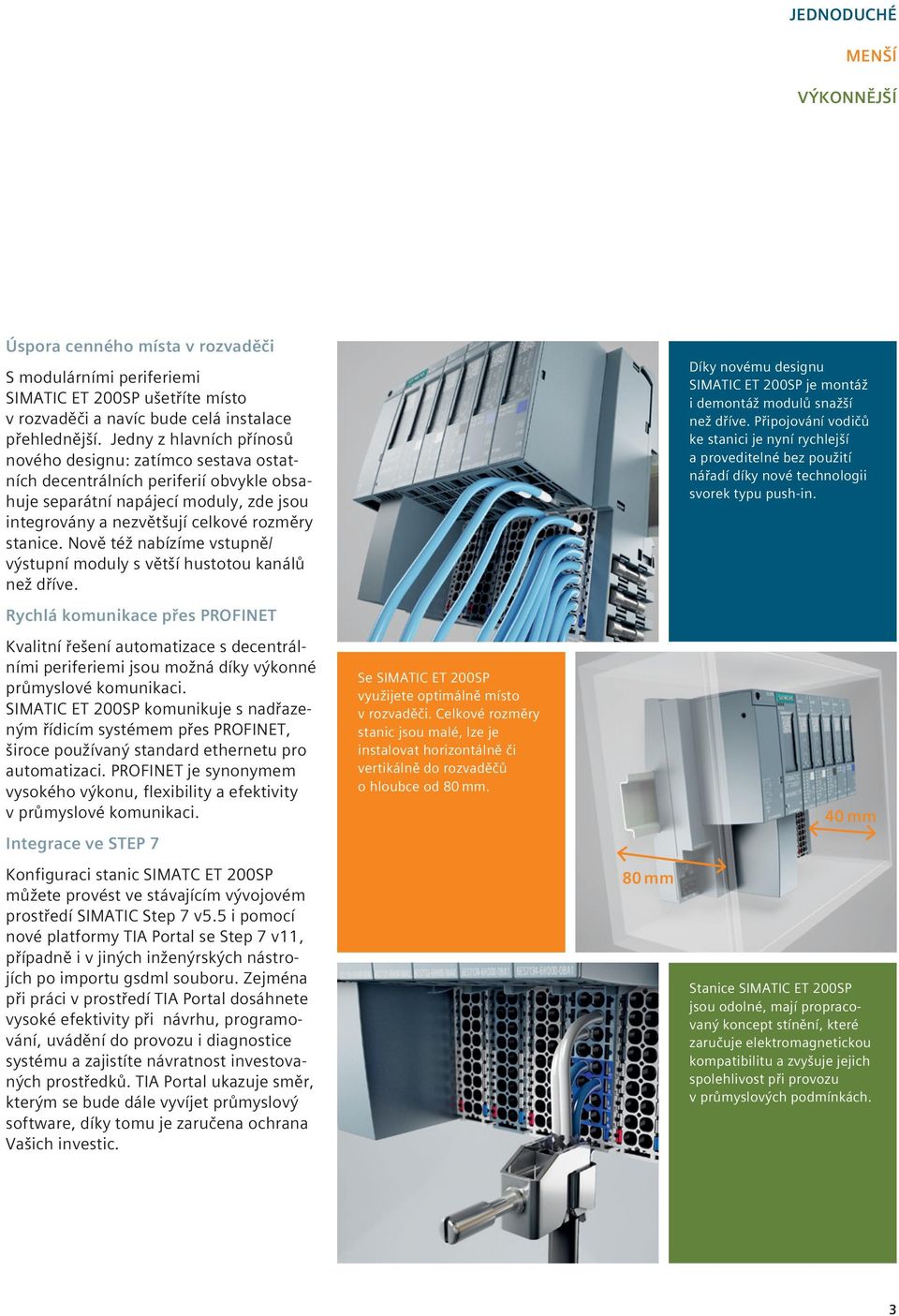

3 JEDNODUCHÉ MENŠÍ VÝKONNĚJŠÍ Úspora cenného místa v rozvaděči S modulárními periferiemi SIMATIC ET 200SP ušetříte místo v rozvaděči a navíc bude celá instalace přehlednější. Jedny z hlavních přínosů nového designu: zatímco sestava ostatních decentrálních periferií obvykle obsahuje separátní napájecí moduly, zde jsou integrovány a nezvětšují celkové rozměry stanice. Nově též nabízíme vstupně/ výstupní moduly s větší hustotou kanálů než dříve. Rychlá komunikace přes PROFINET Kvalitní řešení automatizace s decentrálními periferiemi jsou možná díky výkonné průmyslové komunikaci. SIMATIC ET 200SP komunikuje s nadřazeným řídicím systémem přes PROFINET, široce používaný standard ethernetu pro automatizaci. PROFINET je synonymem vysokého výkonu, flexibility a efektivity v průmyslové komunikaci. Integrace ve STEP 7 Konfiguraci stanic SIMATC ET 200SP můžete provést ve stávajícím vývojovém prostředí SIMATIC Step 7 v5.5 i pomocí nové platformy TIA Portal se Step 7 v11, případně i v jiných inženýrských nástrojích po importu gsdml souboru. Zejména při práci v prostředí TIA Portal dosáhnete vysoké efektivity při návrhu, programování, uvádění do provozu i diagnostice systému a zajistíte návratnost investovaných prostředků. TIA Portal ukazuje směr, kterým se bude dále vyvíjet průmyslový software, díky tomu je zaručena ochrana Vašich investic. Se SIMATIC ET 200SP využijete optimálně místo v rozvaděči. Celkové rozměry stanic jsou malé, lze je instalovat horizontálně či vertikálně do rozvaděčů o hloubce od 80 mm. 80 mm Díky novému designu SIMATIC ET 200SP je montáž i demontáž modulů snažší než dříve. Připojování vodičů ke stanici je nyní rychlejší a proveditelné bez použití nářadí díky nové technologii svorek typu push-in. 40 mm Stanice SIMATIC ET 200SP jsou odolné, mají propracovaný koncept stínění, které zaručuje elektromagnetickou kompatibilitu a zvyšuje jejich spolehlivost při provozu v průmyslových podmínkách. 3

4 JEDNODUCHÉ MENŠÍ VÝKONNĚJŠÍ Zjednodušení práce SIMATIC ET 200SP zvýší přehlednost instalace v rozvaděči díky rozšířenému systému popisných štítků a barevnému kódování svorek a modulů. I schémata zapojení, stavové LED a typová označení modulů jsou na jejich přední straně dobře viditelná. Dobré řešení automatizačního systému by mělo být snadné nainstalovat a používat. SIMATIC ET 200SP ke zjednodušení instalace a používání podstatně přispívá. Rychlé zapojení Nové svorky typu push-in usnadňují připojení a odpojení vodičů více než kdy jindy. Připojení vodičů lze provést rychle a bez potřeby nástrojů, šroubovák použijeme pouze při jejich odpojování. Kontakty jsou utěsněné a tím pádem odolné vůči korozi. Přehledný systém popisování Nový systém popisných štítků a barevného kódování je navržen tak, aby se s ním uživatelům dobře pracovalo. Systém sestává z následujících komponent: barevné kódování svorek a modulů, klasické popisné štítky modulů pro popis jednotlivých signálů, referenční popisné štítky pro označení modulů dle projektové dokumentace. Barevné kódování svorek usnadňuje orientaci v připojených kabelech a označuje různé potenciály na blocích svorek. Pomocí barevného kódování modulů rychle rozlišíte zda se jedná o DI, DO, AI nebo AO. Volitelné sběrnicové adaptéry Technologii připojení stanice na komunikační síť volíme pomocí Bus adaptéru (BA), přičemž komunikační modul (Interface modul) stanice zůstává stále stejný. BA má vždy 2 porty. Na výběr máme z BA pro připojení pomocí metalických konektorů RJ45 a BA pro přímé připojení metalického kabelu, druhý jmenovaný zajistí maximální odolnost vůči mechanickým rázům a vibracím. Výměna BA je snadná. Snadná montáž a demontáž Jednotlivé moduly a bloky svorek mohou být rychle měněny i za chodu stanice. Mechanické kódování modulů brání jejich záměně. Tím dochází ke zrychlení servisních zásahů. Detailní diagnostika SIMATIC ET 200SP poskytuje detailní informace o stavu systému. V systému jsou k dispozici diagnostické informace až na úroveň jednotlivých kanálů. Stavové LED pro diagnostiku jsou na všech modulech. I pomocí LED lze zjistit poruchu na konkrétním kanálu. Tyto vlastnosti usnadňují monitorování systému a jeho údržbu, minimalizují doby odstávky. 4

5 JEDNODUCHÉ Úspora místa MENŠÍ VÝKONNĚJŠÍ Díky malé velikosti stanic SIMATIC ET 200SP optimálně využijete místo v rozvaděči. Malé rozměry SIMATIC ET 200SP je v závislosti na konfiguraci až o 50 % užší než jiné decentrální periferie. Při výšce stanice 115 mm mohou být osazeny i 16kanálové vstupně/výstupní moduly. Pokud chcete připojovat např. senzory 3vodičově přímo na svorky ET 200SP bude při užití 8kanálových vstupních modulů výška stanice 140 mm. Hloubka stanice je 75 milimetrů, vzdálenost od dveří rozvaděče je tedy dostatečná i v případě použití skříně o hloubce 80 mm, dost místa je v tomto případě i pro zaručení přípustných poloměrů ohybu připojených kabelů. Integrované napájecí moduly Napájecí moduly skupin vstupně/výstupních modulů jsou integrovány v Base jednotkách, jejich použitím tedy nezvětšujete celkové rozměry stanice SIMATIC ET 200SP. Vysoká hustota kanálů Při maximální konfiguraci stanice SIMATIC ET 200SP s 64 moduly, tedy s až 64x 16 kanály, bude její šířka pouze 1 metr. SIMATIC ET 200SP zajišťuje v rozvaděči nebývalou hospodárnost. Maximální přehlednost Navzdory malé velikosti stanic zajišťuje dříve popsaný systém popisování a barevného kódování dobrou orientaci v rozvaděči. 15 mm Dobrý přístup ke svorkám SIMATIC ET 200SP přes malé rozměry umožňuje dobrý přístup k připojeným kabelům. Díky technologii svorek typu push-in lze vodiče rychle připojovat i odpojovat. Při instalaci stanice do rozvaděče lze nejprve připojit vodiče do svorek Base jednotek a až následně osadit vstupně/výstupní moduly. Připojit můžete vodiče o průřezu 0,14 až 2,5 mm 2. Při výměně modulu za náhradní není třeba odpojovat žádné vodiče. Do stanic decentrálních periferií obvykle je nutné osadit napájecí moduly pro skupiny vstupně/výstupních modulů. U SIMATIC ET 200SP tomu tak není. Napájecí moduly jsou zde integrovány, což zmenšuje celkové rozměry stanice a zvyšuje spolehlivost. 5

6 JEDNODUCHÉ MENŠÍ VÝKONNĚJŠÍ Vysoký výkon SIMATIC ET 200SP komunikuje přes PROFINET, standard ethernetu pro automatizaci. PROFINET je synonymem pro flexibilitu, efektivitu a výkon. SIMATIC ET 200SP patří mezi nejvýkonnější decentrální periferie. Rychlá komunikace SIMATIC ET 200SP komunikuje přes PROFINET. Přenos dat rychlostí 100 Mbit/s probíhá na komunikační síti oběma směry současně (full duplex) a nabízí dostatečně velkou rezervu i pro budoucí výzvy. I přenos dat po vnitřní sběrnici SIMATIC ET 200SP je rychlejší a přesnější než dříve. Úspory energie SIMATIC ET 200SP podporuje profil PROFIenergy, ten redukuje množství energie spotřebované strojem či výrobní linkou prováděním kontrolovaného odpojování zátěží během přestávek a prostojů. Sekvenci odpojení a znovu připojení jednotlivých zátěží definuje uživatel předem v řídicím systému. Samotné stanice SIMATIC ET 200SP mají navíc velice nízkou spotřebu energie. AS-Interface Sběrnice AS-Interface umožňuje rychlé a snadné napojení signálů do SIMATIC ET 200SP. AS-i sběrnice přenáší jak data, tak napájení pro připojená AS-i slave zařízení. Modul AS-i master pro SIMATIC ET 200SP je v souladu s AS-i specifikací 3.0. Až 62 AS-i slaves nebo až 992 vstupně/výstupních bitů může být připojeno na každý modul AS-i master. Odolnost Decentrální periferie SIMATIC ET 200SP jsou určeny pro provoz v průmyslových podmínkách. Tomu odpovídá široké rozpětí jejich pracovních teplot, vysoká odolnost proti mechanickým rázům a vibracím i odolnost proti elektromagnetickému rušení. Od připojení signálních kabelů přes blok svorek, moduly a vnitřní sběrnici stanice až po PROFINET kabel nový koncept stínění zajišťuje vysokou kvalitu signálů a spolehlivost přenosu dat. Minimalizace prostojů Vysoká odolnost a spolehlivost stanic SIMATIC ET 200SP v kombinaci s detailní diagnostikou a možností výměny modulů za chodu systému (hot swapping) znamená minimalizaci prostojů, a tím zvýšení výkonu systému. 6

7 Více informací najdete na internetu Bližší informace o nové generaci decentrálních periferií SIMATIC ET 200SP a dalších produktech, naleznete na našich stránkách nebo kde můžete shlédnout i představení SIMATIC ET 200SP formou 3D animace. Více internetových odkazů je na zadní straně. 7

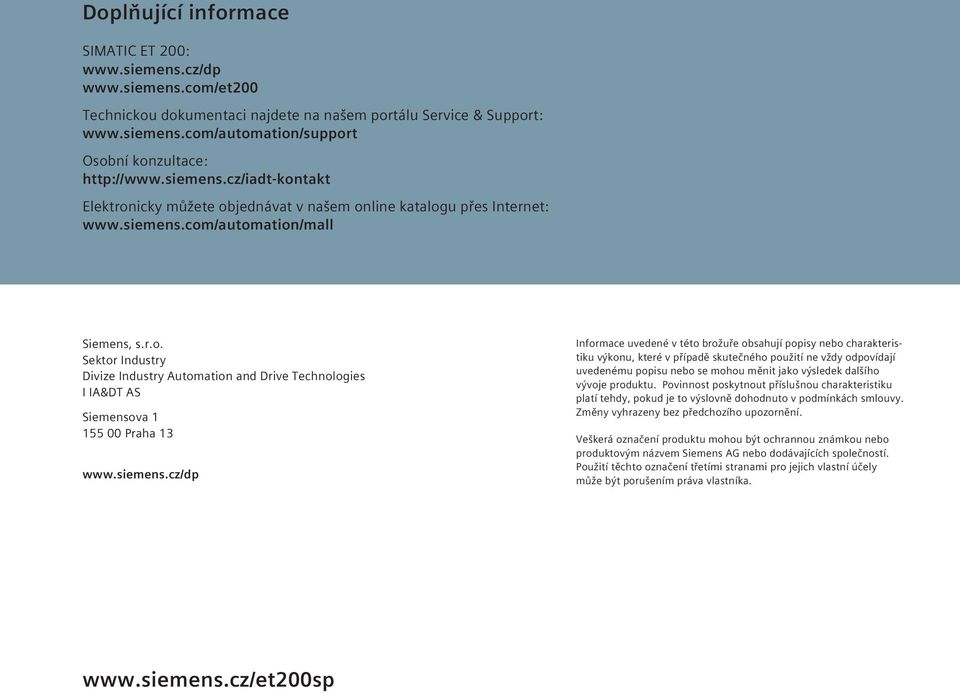

8 Doplňující informace SIMATIC ET 200: Technickou dokumentaci najdete na našem portálu Service & Support: Osobní konzultace: Elektronicky můžete objednávat v našem online katalogu přes Internet: Siemens, s.r.o. Sektor Industry Divize Industry Automation and Drive Technologies I IA&DT AS Siemensova Praha 13 Informace uvedené v této brožuře obsahují popisy nebo charakteristiku výkonu, které v případě skutečného použití ne vždy odpovídají uvedenému popisu nebo se mohou měnit jako výsledek dalšího vývoje produktu. Povinnost poskytnout příslušnou charakteristiku platí tehdy, pokud je to výslovně dohodnuto v podmínkách smlouvy. Změny vyhrazeny bez předchozího upozornění. Veškerá označení produktu mohou být ochrannou známkou nebo produktovým názvem Siemens AG nebo dodávajících společností. Použití těchto označení třetími stranami pro jejich vlastní účely může být porušením práva vlastníka.
