Jednofázová plazmová řezačka s pilotním systémem

Transkript

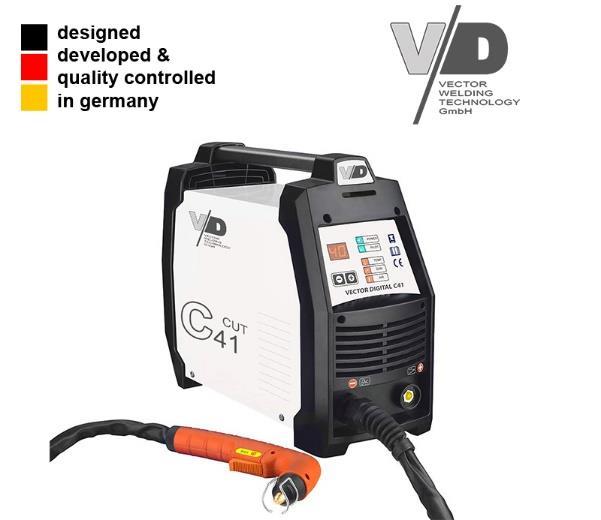

1 Jednofázová plazmová řezačka s pilotním systémem C1049VD-1 VECTOR DIGITAL C41 Rozsah dodávky: 1. Zdroj VECTOR DIGITAL C41 2. Plazmový řezací hořák SG-45 4 m (pevné připojení) (gumový plášť) 4. Odlučovač vody s regulátorem tlaku a manometrem Digitálně řízený profesionální zdroj. Pneu-mechanické zapalování pilotního oblouku (bez H). Výkonová technologie IGBT Infineon (koncern Siemens). Digitální displej pro řezací proud a chybová hlášení. Řezací proud A (nastavení po kroku 1A). Indikace zapnutí a aktivního pilotního oblouku. Nastavení řezacího proudu tlačítky PLUS (+) MÍNUS (-). pro snadné zahájení řezání. Chlazení řízeným ventilátorem. Ochranné funkce: Přesný stabilní oblouk a malou šířkou řezu. o E1: Tepelná ochrana proti přehřátí. Minimální tepelně ovlivněná zóna v okolí řezu. o E2: Kontrola hořáku. Řezání elektricky vodivých materiálů. o E3: Kontrola minimálního tlaku (proti zničení hořáku). Nízké provozní náklady. 1x230 V (+/- 15%) Napětí naprázdno 330 V A Zatěžovatel 100% (40 C) 25 A Zatěžovatel 40% (40 C) 40 A Produktivní řez ocel 12 mm Maximální řez ocel Maximální řez nerez 12 mm Maximální řez hliník Tlak vzduchu 115 l/min pneu-mechanické 375 x 155 x 300 mm 13 kg

2 Třífázová plazmová řezačka s pilotním systémem C1050VD-1 VECTOR DIGITAL C71 Rozsah dodávky: 1. Zdroj VECTOR DIGITAL C71 2. Plazmový řezací hořák PT-80 6 m (centrál) (gumový plášť) 4. Odlučovač vody s regulátorem tlaku a manometrem Digitálně řízený profesionální zdroj. Výkonová technologie IGBT Infineon (koncern Siemens). Řezací proud A (nastavení po kroku 1A). Nastavení řezacího proudu tlačítky PLUS (+) MÍNUS (-). Kompaktní rozměry a nízká hmotnost. Minimální tepelně ovlivněná zóna v okolí řezu. Řezání elektricky vodivých materiálů. Nízké provozní náklady. Centrální EURO koncovka připojení řezacího hořáku. Napětí naprázdno Zatěžovatel 100% (40 C) (40 C) Zatěžovatel 100% (25 C) Produktivní řez ocel Maximální řez ocel Maximální řez nerez Maximální řez hliník Tlak vzduchu Pneu-mechanické zapalování pilotního oblouku (bez H). Digitální displej pro řezací proud a chybová hlášení. Indikace zapnutí a aktivního pilotního oblouku. Módy: GRID (řezání sítí) a NORMAL Ochranné funkce: o E1: Tepelná ochrana proti přehřátí. o E2: Kontrola minimálního tlaku (proti zničení hořáku). o E3: Kontrola hořáku. Připojení tlakového vzduchu rychlospojkou. 240 V A 54 A 70 A 70 A 32 mm 110 l/min pneu-mechanické IP 23 S 520x225x390 mm 19 kg

3 Jednofázová plazmová řezačka IST-P01-2 PLASMA 55 S + hořák AG-60 4,5 m 1. Zdroj PLASMA 55 S 2. Hořák řezací AG-60 4,5 m Hořák AG-60 invertorová technologie výkon 45 A při zatížení 60% přesný a stabilní oblouk malá šířka řezu minimální tepelné deformace okolí řezu celokovová konstrukce skříně plastová čela se zapuštěním ovládacích prvků hliníkové madlo pro snadné nošení nízké provozní náklady (v porovnání s autogenem ) kontaktní řezání digitální displej zobrazující hodnotu řezacího proudu plynule nastavitelný řezací proud A indikace přehřátí a poruchy pomocí LED přepínač dofuku vzduchu (2,5/5s) malé dílny klempířská výroba autoservisy 1x230 V A 45 A 14 mm 8 mm 4, 80 l/min H/kontaktní 380 x 165 x 3 9,1 kg

4 Třífázová plazmová řezačka s pilotním obloukem IST-P05-1 VECTOR CW60 PLASMA + hořák ERGOCUT A81 6m 1. Zdroj VECTOR CW60 PLASMA 2. Hořák Trafimet A81 6m (originál) Hořák Trafimet ERGOCUT A 81 invertorová technologie vysoký výkon 60 A při zatížení 60% přesný a stabilní oblouk malá šířka řezu minimální tepelné deformace okolí řezu celokovová konstrukce skříně plastová čela se zapuštěním ovládacích prvků hliníkové madlo pro snadné nošení nízké provozní náklady (v porovnání s autogenem ) Zatěžovatel 100% Produktivní řez pilotní oblouk pro snadné zapálení digitální displej zobrazující hodnotu řezacího proudu plynule nastavitelný řezací proud A indikace přehřátí a poruchy pomocí LED zámečnické dílny montáže A 45 A 60 A 17 mm 17 mm 155 l/min IP 23 S 520 x 225 x 390 mm 18,2 kg

5 Výkonná třífázová plazmová řezačka s pilotním obloukem IST-P03-1 PLASMA 120 S Pilot + hořák Trafimet ERGOCUT A 141 6m 1. Zdroj PLASMA 120 S 2. Hořák Trafimet ERGOCUT A 141 6m Hořák Trafimet ERGOCUT A 141 invertorová technologie vysoký výkon 120 A při zatížení 60 % přesný a stabilní oblouk malá šířka řezu minimální tepelné deformace okolí řezu celokovová konstrukce skříně ochranné plastové prvky nízké provozní náklady (v porovnání s autogenem ) Zatěžovatel 100% pilotní oblouk pro snadné zapálení digitální displej zobrazující hodnotu řezacího proudu plynule nastavitelný řezací proud A regulace doby dofuku vzduchu indikace přehřátí a poruchy pomocí LED zámečnictví a kovovýroby průmyslová výroba, šrotiště A 90 A 120 A 30 mm 40 mm 30 mm 210 l/min 610 x 320 x 500 mm 30,5 kg
