CITOTIG II DC Průmyslové zdroje

Transkript

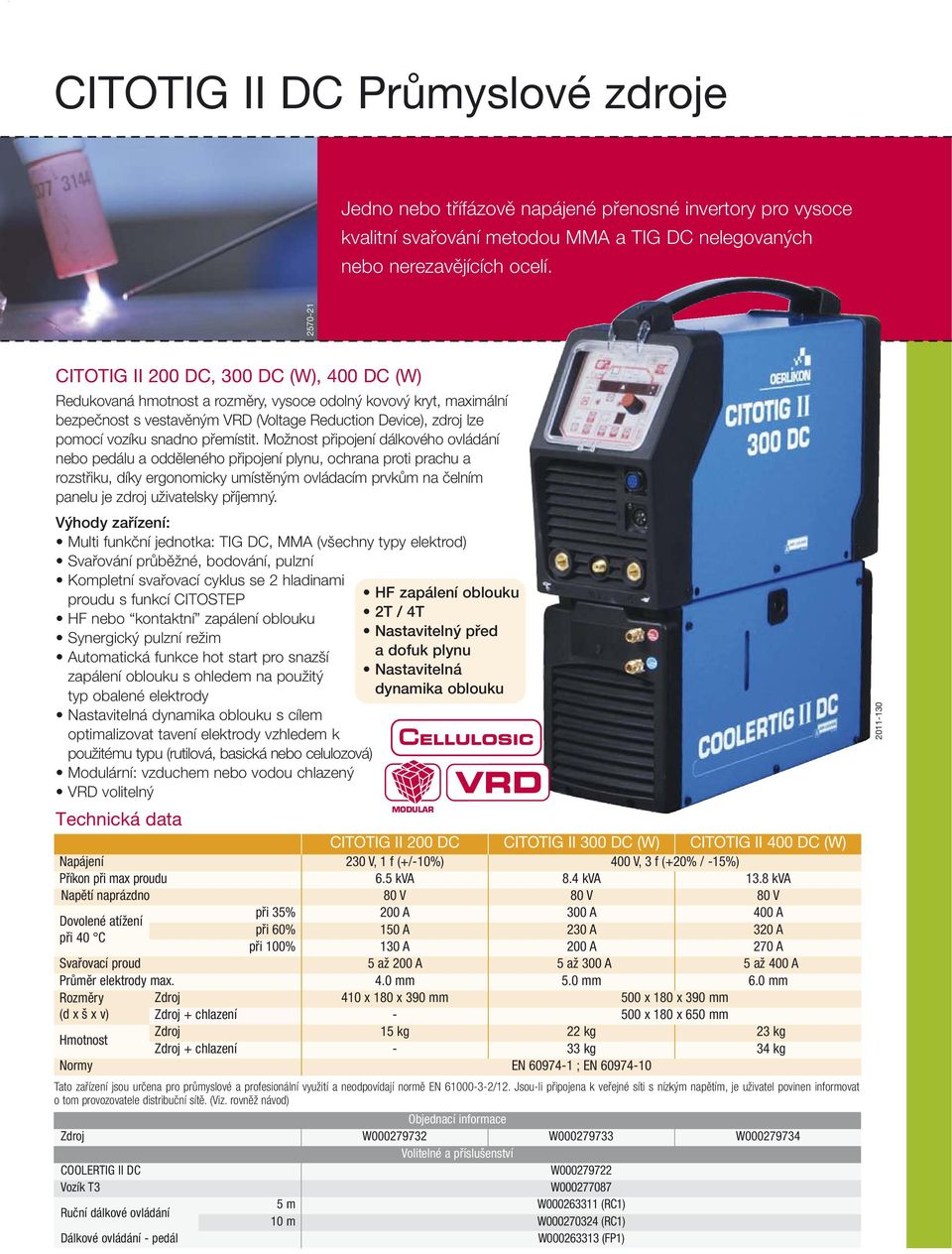

1 CITOTIG II DC Průmyslové zdroje Jedno nebo třífázově napájené přenosné invertory pro vysoce kvalitní svařování metodou MMA a TIG DC nelegovaných nebo nerezavějících ocelí CITOTIG II 200 DC, 300 DC (W), 400 DC (W) Redukovaná hmotnost a rozměry, vysoce odolný kovový kryt, maximální bezpečnost s vestavěným VRD (Voltage Reduction Device), zdroj lze pomocí vozíku snadno přemístit. Možnost připojení dálkového ovládání nebo pedálu a odděleného připojení plynu, ochrana proti prachu a rozstřiku, díky ergonomicky umístěným ovládacím prvkům na čelním panelu je zdroj uživatelsky příjemný. Výhody zařízení: Multi funkční jednotka: TIG DC, MMA (všechny typy elektrod) Svařování průběžné, bodování, pulzní Kompletní svařovací cyklus se 2 hladinami proudu s funkcí CITOSTEP HF zapálení oblouku HF nebo kontaktní zapálení oblouku 2T / 4T Synergický pulzní režim Nastavitelný před Automatická funkce hot start pro snazší a dofuk plynu zapálení oblouku s ohledem na použitý Nastavitelná typ obalené elektrody dynamika oblouku Nastavitelná dynamika oblouku s cílem optimalizovat tavení elektrody vzhledem k použitému typu (rutilová, basická nebo celulozová) Modulární: vzduchem nebo vodou chlazený VRD volitelný Technická data CITOTIG II 200 DC CITOTIG II 300 DC (W) CITOTIG II 400 DC (W) Napájení 230 V, 1 f (+/-10%) 400 V, 3 f (+20% / -15%) Příkon při max proudu 6.5 kva 8.4 kva 13.8 kva Napětí naprázdno 80 V 80 V 80 V Dovolené atížení při 40 C MODULAR při 35% 200 A 300 A 400 A při 60% 150 A 230 A 320 A při 100% 130 A 200 A 270 A Svařovací proud 5 až 200 A 5 až 300 A 5 až 400 A Průměr elektrody max. 4.0 mm 5.0 mm 6.0 mm Rozměry Zdroj 410 x 180 x 390 mm 500 x 180 x 390 mm (d x š x v) Zdroj + chlazení x 180 x 650 mm Hmotnost Zdroj 15 kg 22 kg 23 kg Zdroj + chlazení - 33 kg 34 kg Normy EN ; EN Tato zařízení jsou určena pro průmyslové a profesionální využití a neodpovídají normě EN /12. Jsou-li připojena k veřejné síti s nízkým napětím, je uživatel povinen informovat o tom provozovatele distribuční sítě. (Viz. rovněž návod) Zdroj W W W Volitelné a příslušenství COOLERTIG II DC W Vozík T3 W Ruční dálkové ovládání 5 m W (RC1) 10 m W (RC1) Dálkové ovládání - pedál W (FP1)

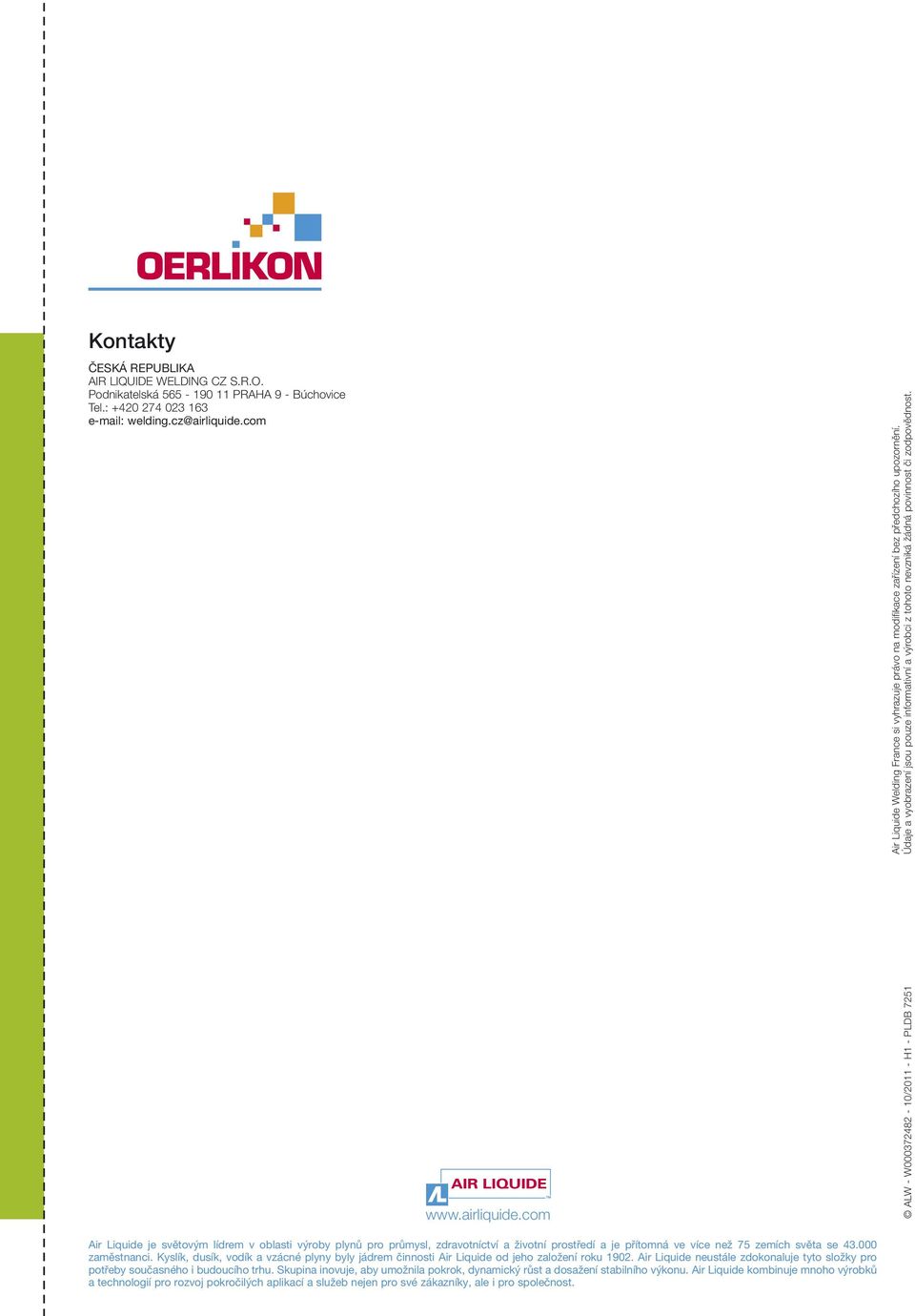

2 Kontakty ČESKÁ REPUBLIKA AIR LIQUIDE WELDING CZ S.R.O. Podnikatelská PRAHA 9 - Búchovice Tel.: welding.cz@airliquide.com Air Liquide Welding France si vyhrazuje právo na modifikace zařízení bez předchozího upozornění. Údaje a vyobrazení jsou pouze informativní a výrobci z tohoto nevzniká žádná povinnost či zodpovědnost. ALW - W / H1 - PLDB 7251 Air Liquide je světovým lídrem v oblasti výroby plynů pro průmysl, zdravotníctví a životní prostředí a je přítomná ve více než 75 zemích světa se zaměstnanci. Kyslík, dusík, vodík a vzácné plyny byly jádrem činnosti Air Liquide od jeho založení roku Air Liquide neustále zdokonaluje tyto složky pro potřeby současného i budoucího trhu. Skupina inovuje, aby umožnila pokrok, dynamický růst a dosažení stabilního výkonu. Air Liquide kombinuje mnoho výrobků a technologií pro rozvoj pokročilých aplikací a služeb nejen pro své zákazníky, ale i pro společnost.

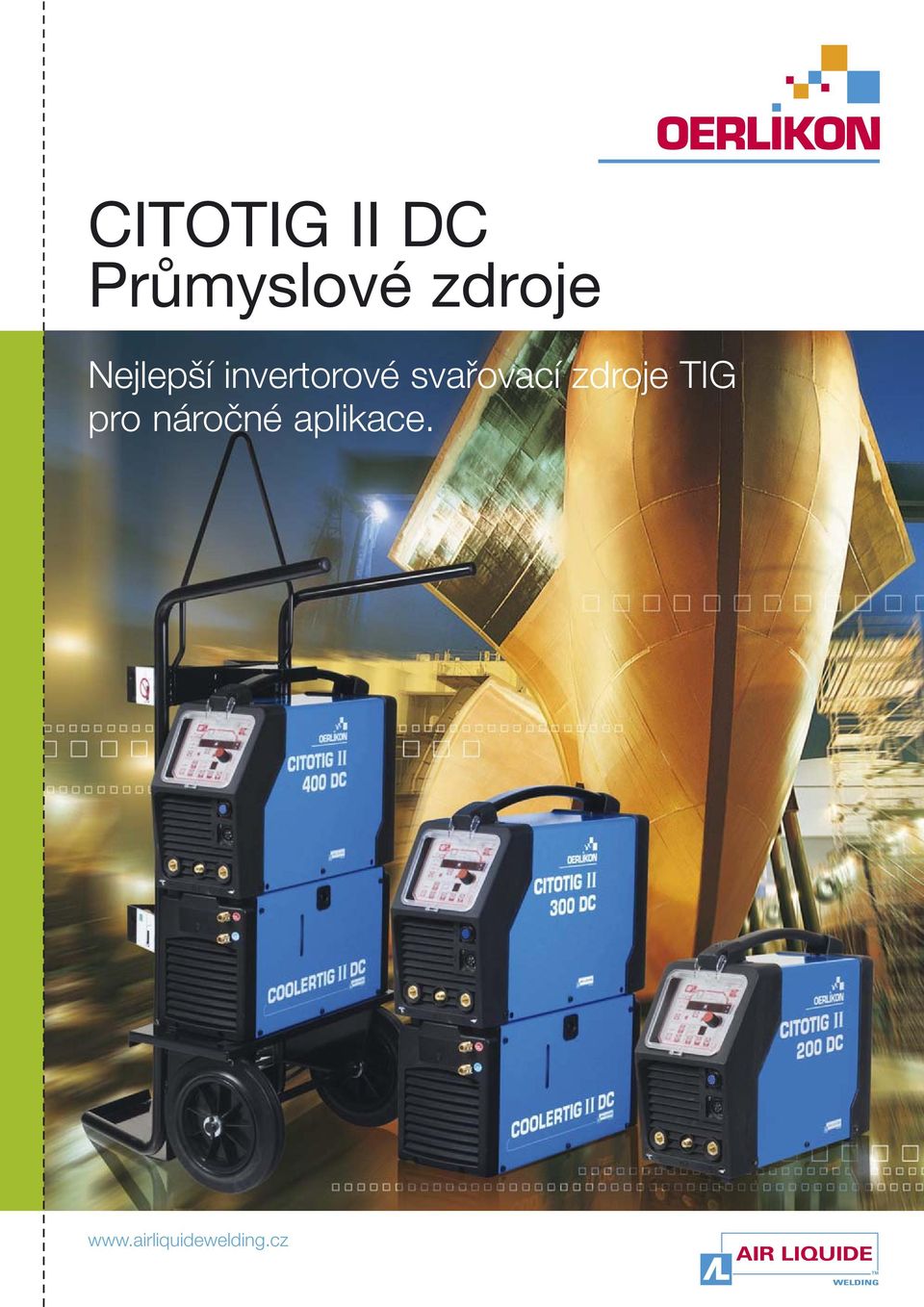

3 CITOTIG II DC Průmyslové zdroje Nejlepší invertorové svařovací zdroje TIG pro náročné aplikace.

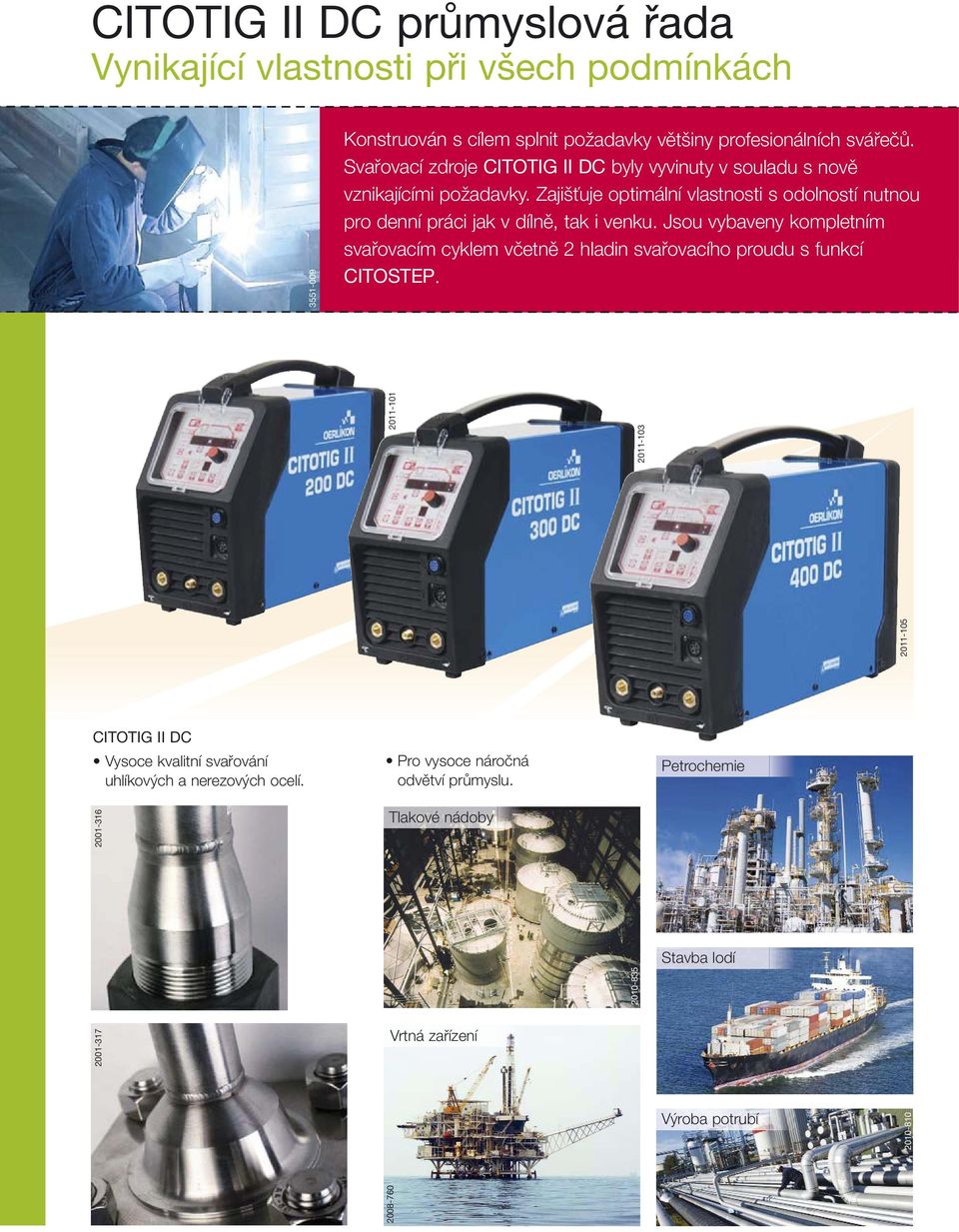

4 CITOTIG II DC průmyslová řada Vynikající vlastnosti při všech podmínkách Konstruován s cílem splnit požadavky většiny profesionálních svářečů. Svařovací zdroje CITOTIG II DC byly vyvinuty v souladu s nově vznikajícími požadavky. Zajišťuje optimální vlastnosti s odolností nutnou pro denní práci jak v dílně, tak i venku. Jsou vybaveny kompletním svařovacím cyklem včetně 2 hladin svařovacího proudu s funkcí CITOSTEP. CITOTIG II DC Vysoce kvalitní svařování uhlíkových a nerezových ocelí. Pro vysoce náročná odvětví průmyslu Tlakové nádoby Petrochemie Vrtná zařízení Stavba lodí Výroba potrubí

5 Funkce CITOSTEP umožňuje rychlou změnu dvou hladin nastavených proudů rychlým stlačením spínače hořáku.tato funkce se používá pro kontrolu vneseného tepla, při změně polohy svařování nebo při doplnění přídavného materiálu bez nutnosti přerušit svařování CITOTIG II čelní panel Kontrolka napájení Tepelná bezpečnostní kontrolka Indikátor poruchy napájení Pulzní TIG / Synergický pulzní TIG / výběr TIG bodování Nastavení dofuku Nastavení svařovacích parametrů Display Tlačítka pro výběr svařovacích parametrů Výběr 2T / 4T / CITOSTEP Volba metody MMA Výběr uložení svařovacích parametrů Volba ovládání z panelu či dálkového Pulzní TIG a synergický pulzní TIG Proces pulzní TIG, díky možnosti regulace všech parametrů, umožňuje lepší ovládání svarové lázně. Pro zjednodušení regulace a obsluhy je další proces, synergický pulzní TIG. Při synergickém pulzu není nutné upravovat svařovací proud nebo jiné parametry, protože jsou již předprogramovány. Frekvence pulzu vytváří koncentrovaný oblouk a zvyšuje tím svařovací rychlost Volitelné a příslušenství pro CITOTIG DC a AC/DC Dálkové ovládání Dálkové ovládání - pedál Vozík T m W RC1 pro DC proud 10 m W FP1 pro DC proud 5 m W Vozík pro snazší transport: zdroje CITOTIG II chladicí jednotky COOLERTIG II plynové lahve (rozměr B20 max.) hořáků a příslušenství, které jsou takto bezpečně uloženy nebo srolovány. Vozík T3 W

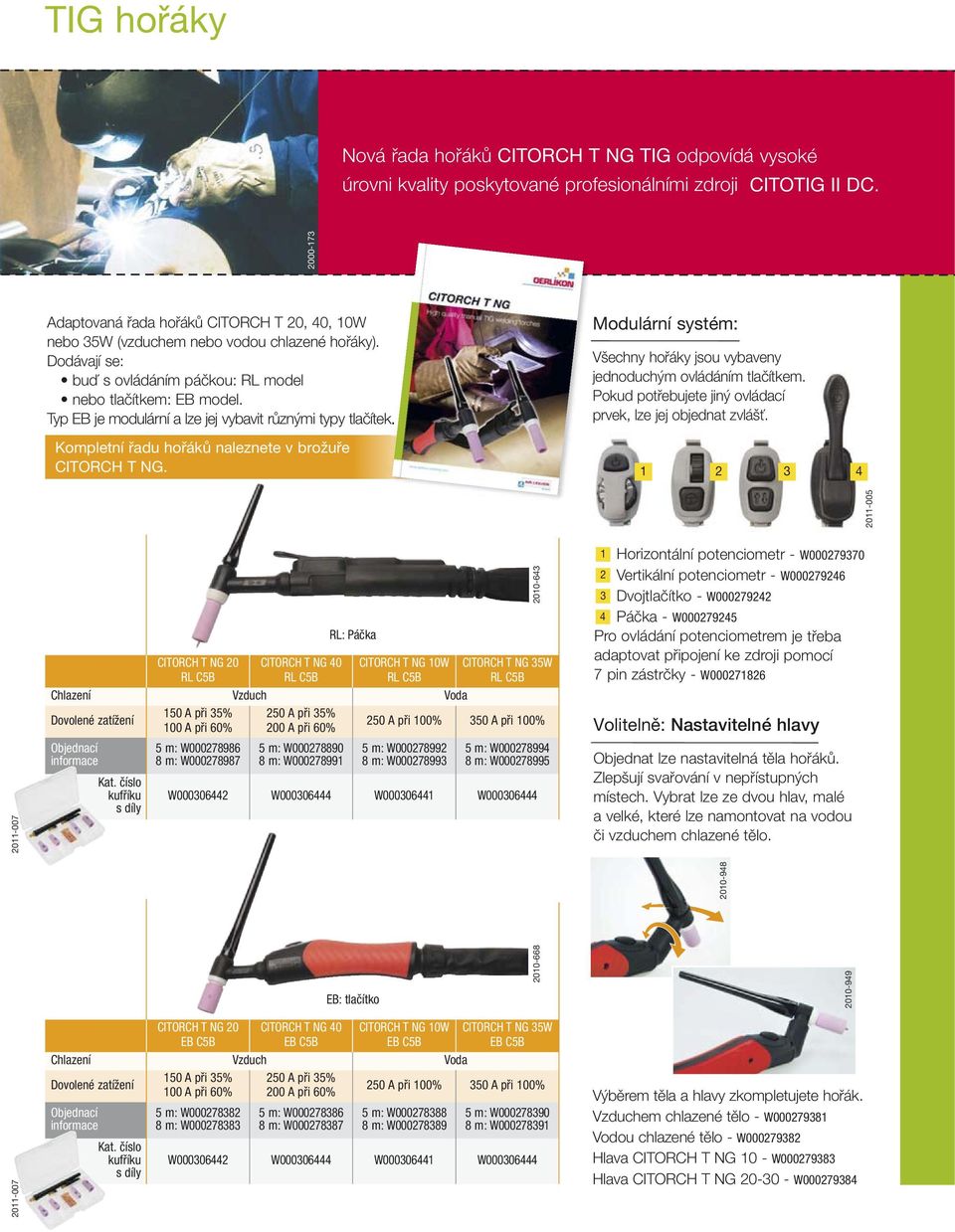

6 TIG hořáky Nová řada hořáků CITORCH T NG TIG odpovídá vysoké úrovni kvality poskytované profesionálními zdroji CITOTIG II DC Adaptovaná řada hořáků CITORCH T 20, 40, 10W nebo 35W (vzduchem nebo vodou chlazené hořáky). Dodávají se: buď s ovládáním páčkou: RL model nebo tlačítkem: EB model. Typ EB je modulární a lze jej vybavit různými typy tlačítek. Kompletní řadu hořáků naleznete v brožuře CITORCH T NG. Modulární systém: Všechny hořáky jsou vybaveny jednoduchým ovládáním tlačítkem. Pokud potřebujete jiný ovládací prvek, lze jej objednat zvlášť CITORCH T NG 20 CITORCH T NG 40 CITORCH T NG 10W CITORCH T NG 35W Chlazení Vzduch Voda 150 A při 35% 250 A při 35% Dovolené zatížení 250 A při 100% 350 A při 100% 100 A při 60% 200 A při 60% Objednací informace Kat. číslo kufříku s díly 5 m: W m: W m: W m: W RL: Páčka 5 m: W m: W m: W m: W W W W W Horizontální potenciometr - W Vertikální potenciometr - W Dvojtlačítko - W Páčka - W Pro ovládání potenciometrem je třeba adaptovat připojení ke zdroji pomocí 7 pin zástrčky - W Volitelně: Nastavitelné hlavy Objednat lze nastavitelná těla hořáků. Zlepšují svařování v nepřístupných místech. Vybrat lze ze dvou hlav, malé a velké, které lze namontovat na vodou či vzduchem chlazené tělo EB: tlačítko CITORCH T NG 20 CITORCH T NG 40 CITORCH T NG 10W CITORCH T NG 35W Chlazení Vzduch Voda 150 A při 35% 250 A při 35% Dovolené zatížení 250 A při 100% 350 A při 100% 100 A při 60% 200 A při 60% Objednací informace Kat. číslo kufříku s díly 5 m: W m: W m: W m: W m: W m: W m: W m: W W W W W Výběrem těla a hlavy zkompletujete hořák. Vzduchem chlazené tělo - W Vodou chlazené tělo - W Hlava CITORCH T NG 10 - W Hlava CITORCH T NG W
