2000 B-CUBIC DVEŘE PRO OBYTNÉ A KANCELÁŘSKÉ BUDOVY.

Transkript

1 2000 B-CUBIC DVEŘE PRO OBYTNÉ A KANCELÁŘSKÉ BUDOVY

2 2000 B-CUBIC Přehled výrobků Sematic POUŽITÍ URČENÍ OSOBNÍ NÁKLADNÍ ZVLÁŠTNÍ POUŽITÍ DVEŘE KABINY DVEŘE KABINY DVEŘE KABINY DOMÁCÍ VÝTAH / PLOŠINA ADAPTA VARIO OBYTNÉ DOMY 2000 B-CUBIC ADAPTA CARGO CUSTOM KANCELÁŘE 2000 B-CUBIC ADAPTA CARGO CUSTOM PANOR./ CUSTOM VÝŠKOVÉ BUDOVY VARIO CARGO CARGO NEMOCNICE VARIO ADAPTA ADAPTA DOPRAVA ADAPTA CARGO CUSTOM MODERNIZACE EASY ADAPTA CARGO CARGO HOTELY VARIO ADAPTA PANORAMIC CUSTOM NÁKUPNÍ CENTRA ADAPTA ADAPTA CARGO PANOR./ CUSTOM PRŮMYSL CARGO CUSTOM CARGO 2

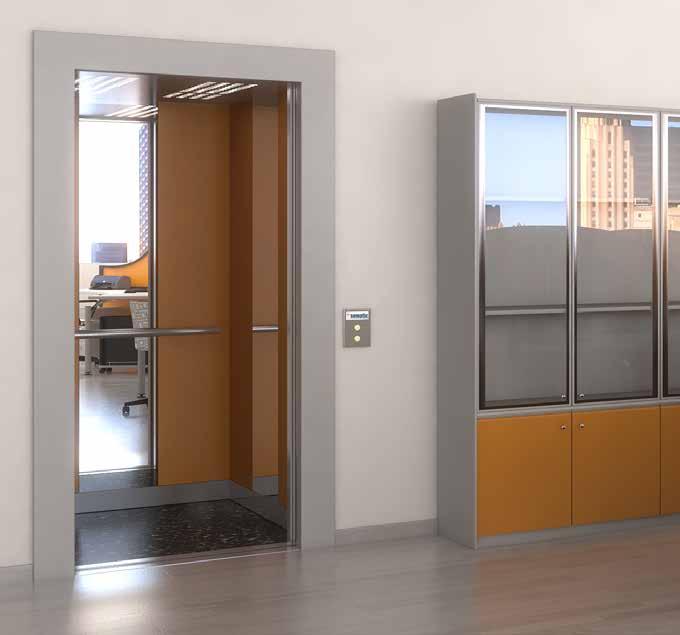

3 2000 B-CUBIC Popis výrobku Bezpečné, spolehlivé a cenově výhodné řešení, jednoduchá instalace a údržba Výtahové dveře Sematic 2000 B-CUBIC jsou ideální pro obytné a kancelářské budovy a byly navrženy, vyrobeny a testovány tak, aby splnily požadavky mezinárodních technických a kvalitativních norem se zvláštním zřetelem na bezpečnost, spolehlivost a efektivnost nákladů. Dveře Sematic 2000 B-CUBIC se vyznačují řadou chytrých řešení vyvinutých s cílem zajistit co nejjednodušší instalaci a nenáročnou údržbu: je to například nová konstrukce zámku šachetních dveří umožňující rychlejší seřízení, stejně jako dveřní zárubně, které jsou instalovány nad úrovní podlahy a nevyžadují instalaci do niky ve zdivu. Dveře Sematic 2000 B-CUBIC jsou vybaveny samonosnými panely dostupnými v široké škále různých materiálů a povrchových úprav, konstrukce pohonu dveří z pozinkované oceli, otvírací křivka poháněná řemenem, hliníkovým prahem a zavíracím systémem s pružinami. Všechny komponenty nesou značku Sematic, která je již více než 50 let symbolem kvality a spolehlivosti. 3

4 2000 B-CUBIC Technický list SORTIMENT VÝROBKŮ Model TB min-max (mm) TH min-max (mm) SPODNÍ NOSNÁ KONSTRUKCE PRAHU CELKOVÉ ROZMĚRY (mm) Otvírání K (kabinové) S (šachetní) Jednotka (1) K-S 2R/L K-S 2Z R/L Z (2) 160 (1) s 25mm vzdáleností od prahu k prahu (2) zúžený práh je rovněž k dispozici Další informace najdete v našich technických katalozích TYP OTVÍRÁNÍ DVEŘÍ K2L K2R S2L S2R K2Z S2Z PROTIPOŽÁRNÍ PROVEDENÍ - EN Model S 2R/L S 2Z Ocelové dveře EN E 120 BS 476 k dispozici. Zavolejte prosím pro další informace. KABINY NAVRHOVANÉ PRO TYTO DVEŘE > ADAPTA 4

5 2000 B-CUBIC Technický list STANDARDNÍ MOTORIZACE Řemenový pohon s 24V DC motorem ovládaným optickým encoderem, technologie SZS DC-PWM s transformátorem Napájecí napětí: řídící jednotka: Vac, Hzí Jmenovitý výkon: 40 W (50 VA) Rozsah provozní teploty: -10 C až +60 C Rozsah provozní vlhkosti: až do 80% Funkce detekce překážky (opětovné otevření dveří) Samostatně nastavitelná rychlost otvírání a zavírání Integrovaný cyklus samoučení a automatické rychlosti nastavení profilů automatické rychlosti PROVEDENÍ DVEŘÍ A RÁMU STANDARDNÍ VOLITELNÉ Práškový lak RAL 7032 a x Jiné barvy RAL x a Zarámované sklo x a plnostěnná konstrukce z nerezové oceli x a SPODNÍ KONSTRUKCE PRAHU / PODPRAŽÍ STANDARDNÍ VOLITELNÉ Hliník a x SEMATIC PRO ÚSPORU ENERGIE Ve společnosti Sematic bereme spotřebu energie vážně. Vyvinuli jsme řadu technologických zařízení, která umožňují našim výtahovým komponentům využít jen tak málo energie, jak je to možné - příkladem může být náš ovladač dveří Sematic SDS. Ovladače dveří Sematic SDS s režimem parkování ušetří až 63 %* Úspora energie -63 % * Rozdíl v příkonu dveří mezi normálním pohotovostním režimem a režimem parkování, měřeno v laboratoři 5

6 2000 B-CUBIC Šachetní dveře HLAVNÍ FUNKCE STANDARDNÍ VOLITELNÉ Certifikovaná dveřní uzávěrka EN81-1/2:1998 Směrnice pro výtahy 95/16/ES x Nouzový zámek V nadpraží V panelu Zavírání dveří Pružina x Prahová deska a x Konzoly Standardní s tolerancí: viz nákres Nastavitelné, "easy" konzoly Nadpraží Pozinkovaná ocel RAL Š H N Š H N Rám Práh 2Z Alu (90 mm) Slim (úzký) (45 mm) 2R/L Alu (120 mm) x Tlačítko zastavení (LOP) x Na bočním sloupku rámu Indikátor zastavení (LIP) x V nadpraží rámu Horní vodící kolejnice Alu x Krytí IP 20 x klíč nouzového zámku a x Balení Lepenková krabice ISPM-15 2Z provedení je znázorněno na obrázku Š = Šířka H = Hloubka N = Nadpraží 2R/L provedení je znázorněno na obrázku 6

7 2000 B-CUBIC Kabinové dveře HLAVNÍ FUNKCE STANDARDNÍ VOLITELNÉ Expanzní unášecí křivka a x Ovladač pohonu dveří viz str. 5 SDS Ovladač motoru standardní DC-PWM Nadpraží Pozinkovaná ocel x Zámek kabinových dveří x EN81-1/2 Bezpečnostní lišta kabinových dveří x a Detekční systém x Statický Balení Lepenková krabice ISPM B-CUBIC Parametry PARAMETRY HLAVNÍHO POUŽITÍ Rychlost výtahu [m/s] < 2,5 Max. počet cyklů [poč./rok] Zarámované skleněné panely a pouze se SDS 7

8 2000 B-CUBIC Technické výkresy NÁKRES 2R/L: PŘEDNÍ, BOČNÍ A PLOŠNÝ POHLED BOXOVÝ RÁM X Y Z POZNÁMKY 2L na výkrese, 2R zrcadlově Další informace najdete v našich technických katalozích Nastavení vzdálenosti: 0-60 mm s konzolemi easy 8

9 2000 B-CUBIC Technické výkresy NÁKRES 2Z: PŘEDNÍ, BOČNÍ A PLOŠNÝ POHLED BOXOVÝ RÁM X Y Z POZNÁMKY Další informace najdete v našich technických katalozích Nastavení vzdálenosti: 0-60 mm s konzolemi easy 9

10 2000 B-CUBIC Technické výkresy STANDARDNÍ KONSTRUKCE SE ZARÁMOVANÝMI SKLENĚNÝMI PANELY POZNÁMKY Další informace najdete v našich technických katalozích 10

11

12 YOUR GLOBAL PARTNER FOR COMPONENTS, MODULES AND SYSTEMS IN THE ELEVATOR INDUSTRY More information about Wittur Group available on-line. Subject to change without notice! Sematic 2000 B-CUBIC Český Prosinec 2014 a WITTUR brand a WITTUR brand a WITTUR brand
