1 Elektrické paletové vozíky Toyota Řada BT Levio

2 2 TOYOTA MATERIAL HANDLING BT Levio W-série BT Levio P-série Ručně vedené vozíky Vozíky se stupačkou Lehká a kompaktní konstrukce pro snadné použití v těsných prostorách nebo na palubě nákladních automobilů Kompaktní a snadno ovladatelné vozíky s možností volby stupačky pro vysoké rychlosti pojezdu Nosnost 1,3 až 2,5 tuny Rychlost pojezdu až 6 km/h STRANA 4-11 Nosnost 2,0 až 2,5 tuny Rychlost pojezdu až 12,5 km/h STRANA 12-15

3 ŘADA BT LEVIO 3 BT Levio S-série BT Levio R-série Vozíky se stojícím řidičem Vozíky se sedící obsluhou Plně uzavřená kabina a pozice řidiče bokem ke směru jízdy pro práci v přeplněných prostorách Rychlé vozíky pro přepravu více nákladů na dlouhé vzdálenosti Nosnost 2,0 tuny Rychlost pojezdu až 10,5 km/h STRANA Nosnost 2,0 až 3,0 tuny Rychlost pojezdu až 19,9 km/h STRANA 18-19

4 4 TOYOTA MATERIAL HANDLING

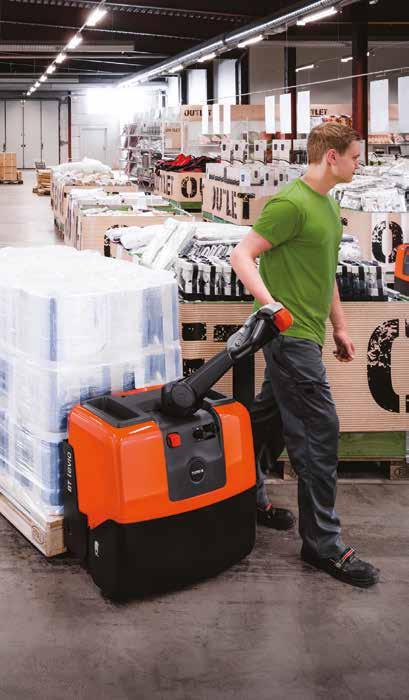

5 LEHKÉ A KOMPAKTNÍ RUČNĚ VEDENÉ VOZÍKY 5 BT LEVIO W-SÉRIE BT Levio LWE130 je robustní, přesto však mimořádně lehký vozík, který snadno přepraví náklady na krátké až střední vzdálenosti. S váhou pouhých 255 kg včetně baterie je LWE130 mimořádně kompaktní, což umožňuje praktické použití v široké škále aplikací. Tento vozík je také ideální ve stísněných prostorách, jako jsou maloobchodní provozovny, obchody nebo supermarkety, ale také na palubě nákladních automobilů. Revoluční AC motor modelu LWE130 vyniká nízkými nároky na údržbu a velkou energetickou účinností, silou a odolností. SPECIFIKACE Nosnost: 1,3 t při vyložení 600 mm Maximální rychlost pojezdu: 5,5 km/h Maximální kapacita baterie: 63 Ah Dostupná volba:

6 6 TOYOTA MATERIAL HANDLING CastorLink Unikátní systém CastorLink chrání podvozková kolečka na nerovných površích. Součástí ovládacího panelu je výsuvný napájecí kabel zabudované nabíječky. Snadný přístup při servisu. Znázornění 208 otáčení řídicí oje.

7 LEHKÉ A KOMPAKTNÍ RUČNĚ VEDENÉ VOZÍKY 7 standard volitelné Vlastnosti vozíku Automatická parkovací brzda Dvojitá kolečka vidlic Kolečka pro najíždění do palet BT CastorLink Nárazový snímač Ochranný rám nákladu AC motory pojezdu Ovládací prvky a přístroje Řízení 208 Kontrola přístupu (PIN kódy) Click-2-Creep Elektronický brzdový systém Elektronické řízení rychlosti Elektronické ovládání konečky prstů Počítadlo motohodin Řídicí oj Bezpečnostní tlačítko proti kolizi Nouzové vypnutí Parkovací brzda Přechodné omezení rychlosti (tlačítko "želva") Bezpečnost Odolnost Produktivita Ovladatelnost BT Levio LWE130 standard volitelné Funkce obsluhy Odkládací prostory Programovatelný výkon přizpůsobený řidiči Extra ochrana nohou Funkce údržby Snadný přístup při údržbě Palubní diagnostika Záznam historie závad Funkce správy baterie Indikátor stavu baterie Vestavěná nabíječka Palubní nabíjení Bezpečnost Odolnost Produktivita Ovladatelnost BT Levio LWE130 Bezpečné a uživatelsky příjemné ovládání Díky tiššímu provozu a programovatelným parametrům řidiče je nyní celá řada ještě intuitivnější a uživatelsky přívětivější. Výsledkem je optimální komfort řidiče. Pro zajištění bezpečné a efektivní manipulace s materiálem je LWE130 navržen jako kompatibilní se systémem I_Site, který například sleduje využití stroje, prostřednicím PIN kódu kontroluje oprávnění obsluhy k řízení vozíku a detekuje v reálném čase případné kolize vozíku.. Unikátní systém CastorLink Stabilitu pětikolového podvozku zajišťuje konstrukce s propojenými podvozkovými kolečky, která chrání kola a náklad a zaručuje stabilitu i na nerovných površích.. Snadné nabíjení baterie Vestavěná nabíječka BT Levio LWE130 umožňuje rychlé a snadné nabíjení stačí zapojit do běžné elektrické zásuvky. Pro příležitostné dobíjení během cesty v nákladních vozech je možné využít systém palubního nabíjení. Inteligentní řízení palubního dobíjení umožňuje nabíjet jen při nastartovaném motoru nákladního vozu. Spolehlivost založená na TPS Stejně jako ostatní vozíky Toyota jsou i vozíky BT Levio konstruovány v souladu s principy výrobního systému Toyota TPS, zaručujícího nejvyšší úroveň kvality, odolnosti a spolehlivosti.

9 RUČNĚ VEDENÉ VOZÍKY 9 BT LEVIO W-SÉRIE BT Levio W-série jsou výborně manévrovatelné vozíky s širokou škálou nosností. Všechny modely od kg do kg sdílejí shodnou kompaktní konstrukci - snadné ovládání a vysoké nosnosti znamenají, že je lze použít prakticky ve všech typech provozů. SPECIFIKACE Nosnost: 1,4 / 1,6 / 1,8 / 2,0 / 2,5 t při vyložení 600 mm Maximální rychlost pojezdu: 6 km/h Maximální kapacita baterie: 300 Ah Dostupné volby: /

10 10 TOYOTA MATERIAL HANDLING Nerušený a bezpečný výhled na vidlice. Snadný přístup při servisu. Ovládání pojezdu, zdvihu a spouštění pouze konečky prstů a unikátní funkce mikropojezdu Click-2-Creep i se zdviženou rukojetí. Ochranný rám nákladu.

11 RUČNĚ VEDENÉ VOZÍKY 11 standard volitelné Vlastnosti vozíku Automatická parkovací brzda Dvojitá kolečka vidlic BT Powerdrive BT CastorLink Kolečka pro najíždění do palet Modely s velkokapacitní baterií Elektronický brzdový systém Elektronické rekuperační brzdění (motorem) Elektronické řízení rychlosti Ochranný rám nákladu Ovládací prvky a přístroje Řízení Kontrola přístupu (PIN kódy) Automatické zpomalení Click-2-Creep Kontrolka teploty motoru pojezdu E-bar Kontrolka teploty řídicí jednotky Elektronické ovládání konečky prstů Bezpečnostní tlačítko proti kolizi Nouzové vypnutí Počítadlo motohodin Úchyt pro palubní datový terminál Parkovací brzda Kontrola přístupu Smart Access (karta/klíč) Přechodné omezení rychlosti (tlačítko "želva") Řídicí oj Bezpečnost Odolnost Produktivita Ovladatelnost BT Levio LWE140 BT Levio LWE160 BT Levio LWE180 BT Levio LWE200 BT Levio LWE250 standard volitelné Funkce údržby Snadný přístup při údržbě Palubní diagnostika Záznam historie závad Bezpečnost Odolnost Produktivita Ovladatelnost BT Levio LWE140 BT Levio LWE160 BT Levio LWE180 BT Levio LWE200 BT Levio LWE250 Funkce správy baterie Indikátor stavu baterie Ochrana před vybitím baterie Vestavěná nabíječka Lithium-iontové baterie Výměna baterie z boku Speciální aplikace Mrazírenská verze EEx verze pro výbušná prostředí (ATEX) Manipulace s rolemi/barely Tichá verze Opatrná manipulace s funkcí Click-2-Creep! Pro vozíky BT Levio W-série je přesné polohování hračka. S unikátní funkcí Click-2-Creep stačí dvakrát klepnout do ovladače rychlosti a vozík přejde do režimu mikropojezdu, umožňujícího bezpečné ovládání na omezeném prostoru i se zdviženou ojí. Koncept TotalView Optimalizovaná délka řídicí oje ve spojení s malou celkovou výškou vozíku znamená, že máte neustále nerušený a bezpečný výhled na vidlice. Technologie li-ionových baterií Nejnovější technologie bezúdržbových li-ionových baterií, dostupná pro model LWE200, poskytuje o 30 % nižší spotřebu energie, přináší mimořádnou životnost baterií a možnost baterie kdykoli rychle dobít, takže ve vícesměnných provozech odpadá nutnost výměny baterií. Spolehlivost založená na TPS Stejně jako ostatní vozíky Toyota jsou i vozíky BT Levio konstruovány v souladu s principy výrobního systému Toyota TPS, zaručujícího nejvyšší úroveň kvality, odolnosti a spolehlivosti. Funkce obsluhy Programovatelný výkon přizpůsobený řidiči Sklopná stupačka řidiče Držák balicí fólie Odkládací prostory Poznámková deska Váhy

13 VOZÍKY SE STUPAČKOU 13 BT LEVIO P-SÉRIE Elektrické paletové vozíky řady BT Levio P-série mají kompaktní design, ale zároveň nabízejí nosnost až kg. Výsledkem jsou stroje s mimořádnými manévrovacími schopnostmi a nejmenším poloměrem otočení ve své třídě, což v kombinaci s nejvyšší maximální rychlostí pojezdu až 12,5 km/h zaručuje vynikající produktivitu. SPECIFIKACE Nosnost: 2,0 / 2,2 / 2,5 t při vyložení 600 mm Maximální rychlost pojezdu: 12,5 km/h Maximální kapacita baterie: 600 Ah Dostupné volby: /

14 14 TOYOTA MATERIAL HANDLING Výšku řídicí oje lze nastavit pouhým stiskem tlačítka. Volný výhled na vidlice z pozice řidiče. Výškově stavitelná řídící oj automaticky v kombinaci s posilovačem řízení. Fixní stupačka a zádová opěra.

15 VOZÍKY SE STUPAČKOU 15 standard volitelné Vlastnosti vozíku Automatická parkovací brzda Dvojitá kolečka vidlic Snadné najíždění do palet Elektronické rekuperační brzdění (motorem) Fixní AC motor Rychlost zatáčení závislá na délce vidlic (OTP) Ochranný rám nákladu Hnací systém Powertrak Omezená rychlost při zatáčení (OTP) Nárazový snímač Odpružené hnací kolo Zdvojená pomocná kolečka Interiérové kryty Xenoy Bezpečnost Odolnost Produktivita Ovladatelnost BT Levio LPE200 BT Levio LPE220 BT Levio LPRE250 Ovládací prvky a přístroje Řízení Kontrola přístupu (PIN kódy) Click-2-Creep Rychlost zatáčení závislá na směru jízdy (OTP) E-bar Bezpečnostní tlačítko proti kolizi Počítadlo motohodin Úchyt pro palubní datový terminál Elektronické řízení s posilovačem Přechodné omezení rychlosti (tlačítko "želva") Řídicí oj Kontrola přístupu Smart Access (karta/klíč) Měkčí charakteristiky v pěším režimu (OTP) Funkce obsluhy Nastavitelná výška řídicí oje Délka řídicí oje závislá na konfiguraci Programovatelný výkon přizpůsobený řidiči Detekce přítomnosti řidiče Fixní ochranná madla Sklopná stupačka řidiče Sklopná ochranná madla standard volitelné Funkce obsluhy Fotočlánky pro bezpečnost nohou Madla sklopná jedním dotykem Zádová opěrka/ochrana Držák balicí fólie Odkládací prostory Poznámková deska Funkce údržby Snadný přístup při údržbě Palubní diagnostika Záznam historie závad Funkce správy baterie Indikátor stavu baterie Vestavěná nabíječka Lithium-iontové baterie Rychlé zajištění baterie Výměna baterie z boku Speciální aplikace Stupačka/pohonná jednotka pro mrazírny Verze pro korozivní prostředí EEx verze pro výbušná prostředí (ATEX) Bezpečnost Odolnost Produktivita Ovladatelnost BT Levio LPE200 BT Levio LPE220 BT Levio LPRE250 Nadstandardní komfort a bezpečnost obsluhy Standardní vozík je vybaven sklopnou stupačkou řidiče s madly sklopnými jedním dotykem. Na přání může být vozík vybaven fixní stupačkou a pevnými bočnicemi nebo zádovou opěrkou. Výška řídicí oje je plně nastavitelná stiskem tlačítka a její délka je přizpůsobena konkrétní aplikaci. Technologie OTP (optimalizace výkonu vozíku) upravuje rychlost při zatáčení a podle nastavení výkonových parametrů, délky nákladu, směru jízdy a způsobu ovládání (ze stupačky nebo za chůze). Volitelně elektronické řízení pro lehké ovládání. Koncept TotalView Modely BT Levio P-série plně vyhovují normě ISO :2012, vyžadující volný výhled na vidlice z místa řidiče. Technologie li-ionových baterií Nejnovější technologie bezúdržbových li-ionových baterií, dostupná pro modely BT Levio P-série, poskytuje o 30 % nižší spotřebu energie, přináší mimořádnou životnost baterií a možnost baterie kdykoli rychle dobít, takže ve vícesměnných provozech odpadá nutnost výměny baterií. Tichý provoz BT Levio P-série disponuje velmi nízkou hlučností a je nejtišším vozíkem ve své třídě. Spolehlivost založená na TPS Stejně jako ostatní vozíky Toyota jsou i vozíky BT Levio P-série konstruovány v souladu s principy výrobního systému Toyota TPS, zaručujícího nejvyšší úroveň kvality, odolnosti a spolehlivosti.

16 16 TOYOTA MATERIAL HANDLING BT LEVIO S-SÉRIE Modely BT Levio S-série jsou kompaktní a snadno ovladatelné. Chráněná kabina pro stojícího řidiče poskytuje bezpečí a současně zachovává kompaktní celkové rozměry, což umožňuje vynikající manévrovatelnost ve stísněných a rušných oblastech. SPECIFIKACE Nosnost: 2,0 t při vyložení 600 mm Maximální rychlost pojezdu: 10,5 km/h Maximální kapacita baterie: 620 Ah Dostupné volby:

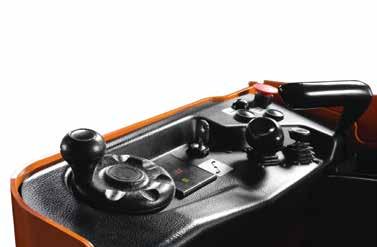

17 VOZÍKY SE STOJÍCÍM ŘIDIČEM 17 Snadné řízení díky malému elektronickému volantu. standard volitelné Vlastnosti vozíku Automatická parkovací brzda Dvojitá kolečka vidlic Elektronický brzdový systém Elektronické rekuperační brzdění (motorem) Elektronické řízení rychlosti Ovládací prvky a přístroje Automatické zpomalení Elektronické ovládání konečky prstů Nouzové vypnutí Počítadlo motohodin Elektronické řízení s posilovačem Bezpečnost Odolnost Produktivita Ovladatelnost BT Levio LSE200 Pozice řidiče bokem ke směru jízdy pro delší přepravní vzdálenosti Řidič stojí v kabině příčně ke směru jízdy, což umožňuje snadné řízení v obou směrech, takže je vozík ideální pro provozy, ve kterých neustále pojíždí vpřed a vzad. Na přání je jako volitelná výbava k dispozici také 45 pozice řidiče. Spolehlivost založená na TPS Stejně jako ostatní vozíky Toyota jsou i vozíky BT Levio S-série konstruovány v souladu s principy výrobního systému Toyota TPS, zaručujícího nejvyšší úroveň kvality, odolnosti a spolehlivosti. Funkce obsluhy Nastavitelná zádová opěrka Detekce přítomnosti řidiče Nízká nástupní výška Odkládací prostory Poznámková deska Funkce údržby Snadný přístup při údržbě Funkce správy baterie Indikátor stavu baterie Výměna baterie z boku Speciální aplikace EEx verze pro výbušná prostředí (ATEX) Řidič je chráněn uvnitř masivní kabiny.

18 18 TOYOTA MATERIAL HANDLING BT LEVIO R-SÉRIE Vozíky BT Levio R-série jsou navrženy a zkonstruovány pro vysokorychlostní přepravu velkého množství nákladů. S nosností až kg a rychlostí pojezdu až 19,9 km/h umožňují efektivní přepravu na delší vzdálenosti. Volba dlouhých vidlic znamená, že lze přepravovat více nákladů najednou. Lze tak vytvořit vysoce efektivní a produktivní řešení. SPECIFIKACE Nosnost: 2,0 / 3,0 t při vyložení 600 mm Maximální rychlost pojezdu: 19,9 km/h Maximální kapacita baterie: 840 Ah Dostupné volby:

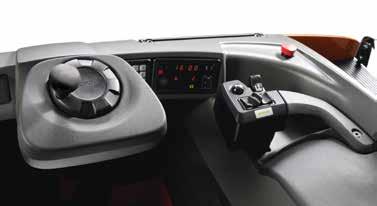

19 VOZÍKY SE SEDÍCÍ OBSLUHOU 19 standard volitelné Bezpečnost Odolnost Produktivita Ovladatelnost BT Levio LRE200 BT Levio LRE300 BT Levio LRE300T Vlastnosti vozíku Automatická parkovací brzda Dvojitá kolečka vidlic Ochranná konstrukce s volným výhledem Elektronický brzdový systém Vysokovýkonové modely Ochranný rám nákladu Zdvojená hnací kola Zvýšená a odpružená pozice řidiče Vysoké rychlosti pojezdu vyžadují bezpečnou pozici řidiče a nerušený výhled. Kabina vozíků BT Levio R-série je vyvýšená tak, aby umožňovala výhled všemi směry. Pružinové zavěšení kabiny eliminuje otřesy podlahy způsobené vysokou rychlostí jízdy. Plně nastavitelná kabina a ovládací prvky Práce těchto vozíků obvykle zahrnuje přepravu na dlouhé vzdálenosti, takže jsou sedadlo a ovládací prvky v kabině plně nastavitelné, aby je bylo možné plně přizpůsobit potřebám řidiče. Kabina a ovládací prvky plně nastavitelné podle potřeb řidiče. Ovládací prvky a přístroje Progresivní řízení 360 Automatické zpomalení E-bar Nouzové vypnutí Počítadlo motohodin Pedály jako v automobilu Elektronické řízení s posilovačem Úchyt pro palubní datový terminál Indikátor směru řízení Funkce obsluhy Nastavitelné sedadlo Nastavitelný volant Detekce přítomnosti řidiče Poznámková deska Spolehlivost založená na TPS Stejně jako ostatní vozíky Toyota jsou i vozíky BT Levio R-série konstruovány v souladu s principy výrobního systému Toyota TPS, zaručujícího nejvyšší úroveň kvality, odolnosti a spolehlivosti. Funkce údržby Snadný přístup při údržbě Záznam historie závad Funkce správy baterie Indikátor stavu baterie Výměna baterie z boku Volitelný E-bar pro pomocné vybavení. Speciální aplikace Mrazírenská verze EEx verze pro výbušná prostředí (ATEX)

20 Toyota Material Handling v Evropě Dokonalé pokrytí Síť společnosti Toyota Material Handling pokrývá více než 30 evropských zemí s více než mobilními techniky. Vždy nablízku a s globální podporou Ať se nacházíte kdekoli v Evropě, jsme vám díky našemu rozsáhlému pokrytí vždy nablízku, s porozuměním pro místní problematiku a s globální podporou nadnárodní organizace. Vyrobeno v Evropě Více než 90 % námi prodávaných vozíků je vyrobeno v našich evropských závodech ve Švédsku, Francii a Itálii a všechny v souladu s kvalitativními standardy TPS. V evropských výrobních závodech zaměstnáváme více než pracovníků a spolupracujeme s více než 300 evropskými dodavateli. Přibližně 15 % naší evropské produkce vyvážíme do jiných částí světa. Toyota Material Handling CZ s.r.o. K Vypichu 1049, Rudná Tel.: , Fax: info@cz.toyota-industries.eu prodej@cz.toyota-industries.eu TP-Technical Publications, Švédsko ,1701
