Být maximálně pohyblivý a samostatný i při rozsáhlém pohybovém postižení umožňují vozíky s elektrickým pohonem.

Transkript

1 44

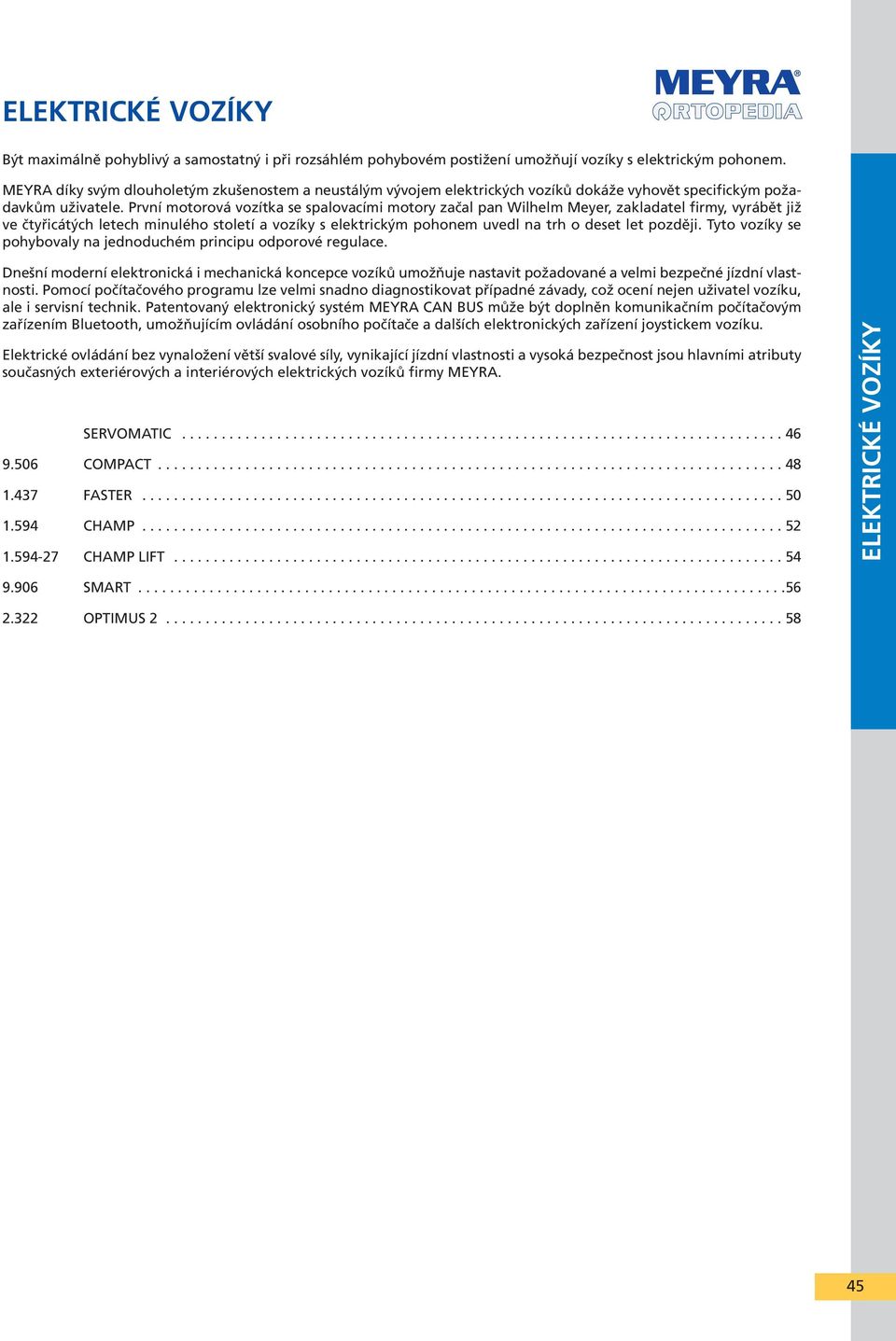

2 Být maximálně pohyblivý a samostatný i při rozsáhlém pohybovém postižení umožňují vozíky s elektrickým pohonem. MEYRA díky svým dlouholetým zkušenostem a neustálým vývojem elektrických vozíků dokáže vyhovět specifickým požadavkům uživatele. První motorová vozítka se spalovacími motory začal pan Wilhelm Meyer, zakladatel firmy, vyrábět již ve čtyřicátých letech minulého století a vozíky s elektrickým pohonem uvedl na trh o deset let později. Tyto vozíky se pohybovaly na jednoduchém principu odporové regulace. Dnešní moderní elektronická i mechanická koncepce vozíků umožňuje nastavit požadované a velmi bezpečné jízdní vlastnosti. Pomocí počítačového programu lze velmi snadno diagnostikovat případné závady, což ocení nejen uživatel vozíku, ale i servisní technik. Patentovaný elektronický systém MEYRA CAN BUS může být doplněn komunikačním počítačovým zařízením Bluetooth, umožňujícím ovládání osobního počítače a dalších elektronických zařízení joystickem vozíku. Elektrické ovládání bez vynaložení větší svalové síly, vynikající jízdní vlastnosti a vysoká bezpečnost jsou hlavními atributy současných exteriérových a interiérových elektrických vozíků firmy MEYRA. SERVOMATIC COMPACT FASTER CHAMP CHAMP LIFT ELEKTRICKÉ VOZÍKY SMART OPTIMUS

3 SERVOMATIC Plná úhrada ZP Kód: Elektrický přídavný pohon k mechanickému vozíku podporuje mobilitu osob se sníženou svalovou silou horních končetin. Uživatel se i při malé vlastní síle dokáže aktivně pohybovat na vozíku pomocí obručí. Citlivá čidla vyhodnocují vloženou sílu a dávají signály přes elektroniku hnacím motorům. Svalové partie trupu a horních končetin nejsou přetěžovány, ale naopak dochází k jejich potřebnému zapojení a reedukaci. SERVOMATIC posiluje při jízdě z kopce brždění, omezuje maximální rychlost a zároveň s tím dobíjí baterii. SERVOMATIC je standardně dodáván jako kompletní elektrický vozík v kombinaci s mechanickým vozíkem EUROCHAIR Nadstandardně je možné objednat SERVOMATIC i v kombinaci s jiným typem vozíku, např.: X1, X2, X3. Základní vybavení vozíku: 46 shodné s vybraným typem mechanického vozíku dále pak stabilizační kolečka proti přepadnutí umístění vypínače na pravé straně před baterií na výběr dvě verze zesílení 1,5x nebo 3x násobená vložená síla

4 SERVOMATIC Nadstandardní verze elektrického vozíku SERVOMATIC v kombinaci s mechanickým vozíkem X3. Baterie je umístěna za pravou zádovou trubkou. Vyjmutí a vsunutí baterie je záležitost velmi krátkého okamžiku. Verze s trojnásobným násobením vkládané síly má navíc již v základním vybavení speciální pogumované obruče. ELEKTRICKÉ VOZÍKY Možné nadstandardní provedení: viz vybraný typ mechanického vozíku umístění vypínače v jiné než základní pozici (např. v oblasti brzdy apod.) kryty kol čiré montované na kola s pohonem náhradní baterie Levé kolo (kg): 5,4 Zesílení Pravé kolo s ovladačem (kg): 6,6 % 1,5 3 Baterie: 2,9 kg - Ni MH 6,7 Ah (24 V) 100 Motor Celková hmotnost (kg): 14,9 90 Nabíječka (kg): 1,1 80 Dojezd (km): 15 km (při zesílení 1,5) 70 Šíře vozíku (cm): Šíře sedu Motor Odstup obruče od kola (cm): 2,5 50 Nosnost (kg): Celková síla v procentech 10 0 Člověk Člověk 47

5 9.506 COMPACT 905 Obratný elektrický vozík s pevným rámem vhodný pro své jízdní vlastnosti a malý poloměr otáčení nejen do těsných interiérů, ale díky dobrému odpružení zadních kol a integrovaným stabilizačním kolečkům i do exteriérů. Je vhodným pomocníkem pro všechny, kteří i přes svůj pohybový handicap neztratili chuť do života a chtějí být stále aktivní. Základní vybavení vozíku: 48 nastavitelná šíře sedu posunem bočnic standardní zádová opěrka postranice výškově a hloubkově nastavitelné odnímatelné, dělené stupačky stabilizační kolečka nosič malých zavazadel

6 9.506 COMPACT 905 Odklopný držák ovládání je vybavení umožňující např. maximální přiblížení ke stolové desce (kód 4655) Nadstandardní vybavení: řemínková nastavitelná zádová opěra ergonomická sedačka Ergopor elektrické polohování zádové opěry (viz foto) pístové polohování zádové opěry elektrické zvedání sedu Lift o 30 cm elektrické polohování úhlu sedu (viz foto) mechanicky polohovatelné stupačky (viz foto) Aktivní osvětlení s uchycením, které eliminuje jeho poškození Zádová opěra Elektrické polohování zadové opěry o 30 (kód 4228), sedu od -2 do 17 (kód 4161), mechanicky polohovatelné stupačky (kód 92) a hlavová opěra (kód 913) elektricky polohovatelné stupačky úhlově nastavitelné spodní části stupaček odklopné ovládání ovládání pro doprovod bezpečnostní kurt hlavová opěrka (viz foto) sedací polštář (viz foto) překonávač obrubníků aktivní osvětlení (viz foto) Nosič malých zavazadel v základní výbavě vozíku Ovládací jednotka VR2 ELEKTRICKÉ VOZÍKY Rozměry v cm (tolerance +/- 1,5 cm) Velikost předních kol 20 x 5 / 21 x 6 Povolený příčný spád / sklon (%) 12 Šíře sedu *1) / / Velikost zadních kol 32 x 6 Typ řízení nepřímé Hloubka sedu / Zdolání překážky vysoké max. 6 Poloh. sedačky elektrické ( ) -2 až +17 Výška zad 50 Poloměr otáčení 83 Poloh. sedačky mechanické ( ) -8 až +17 Délka lýtkové části u podn. kód 93 *1) Hmotnost (kg) Barva / 21 Výška postranic *1) Transport. hmotnost min. 80 modrá / černá / stříbrná -31 / Výška sedu vpředu 45 / 48 / 50 Nosnost max. 130 další barvy za příplatek Celk. délka se stupačkami *2) 103 Přípustná celková hmot. 240 Celková délka bez stupaček 76 Nosnost zavazadla max. 10 Celková šíře min. 60 Vlastnosti Celk. výška s hlavovou opěrkou 118 Max. rychlost (km/h) 6 Celk. výška bez hlavové opěrky 95 Výkon motorů (W) 2 x 230 *1) Závislé na typu použitých postranic Transportní délka 76 Max. dojezd (km) *3) 40 *2) S použitím standard. podnožek k. 93 Transportní výška min. 64 Povolené stoupání (%) 15 *3) Při testu s bezúdržbovými bateriemi 51 Ah (5 h), 56 Ah (20 h) 49

7 1.437 FASTER Plná úhrada ZP Kód: Interiérový elektrický skládací vozík snadno manévrovatelný v omezeném prostoru díky malému poloměru otáčení, ale i spolehlivý ve venkovním prostředí. Je určen pro mladé i starší uživatele, kteří i přes svůj pohybový handicap chtějí být aktivní. Základní vybavení vozíku: 50 nastavitelná šíře sedu posunem bočnic standardní zádová opěrka postranice výškově nastavitelné odnímatelné, dělené stupačky stabilizační kolečka výběr z několika typů zakončení joysticku

8 1.437 FASTER Stabilizační kolečka proti převrácení jsou důležitou bezpečnostní součástí vozíku zejména při najíždění na překážky či při stoupání Pístové polohování zad do 30 (kód 4203) - úhel zádové opěrky je možné díky pístům a jednoduchému páčkovému ovládání s pomocí doprovodné osoby přenastavit plynule. Nutno objednat s řemínkovými zády Nadstandardní vybavení hrazené ZP: Stupačky polohovací, mechanicky nastavitelné, včetně kolenních polstrů na kloubech ohybu (kód 4482/4698). Lze objednat i zkrácenou verzi bez dolních částí pro amputované osoby řemínková nastavitelná záda (viz foto) řemínkový nastavitelný sedák pístové polohování zádové opěrky (viz foto) polohovací stupačky úhlově nastavitelné spodní části stupaček odklopné ovládání /jako individuální úprava/ ovládání pro doprovod /jako individuální úprava ve speciálních případech/ bezpečnostní kurt sedací polštář Varianta úchytu ovládání pro pohodlné řízení vozíku doprovodnou osobou (kód 4766) ELEKTRICKÉ VOZÍKY Rozměry v cm (tolerance +/-1,5 cm) Velikost předních kol 20 x 5 Povol. příčný spád / sklon (%) 12 Šíře sedu / Velikost zadních kol 32 x 6 Typ řízení nepřímé Hloubka sedu Zdolání překážky vysoké max. 6 Polohování sedačky elektrické ne Výška sedu 40 Poloměr otáčení 100 Polohování sedačky mechanické ne Délka lýtkové části u podn. kód 93 *1) Hmotnost (kg) Barva Výška postranic Transp. hmotnost min. 52 červená / sněhově bílá / modrá / žlutá / černá Výška sedu vpředu 51 Nosnost max. 130 další barvy za příplatek Celková délka se stupačkami *1) 110 Přípustná celk. hmotnost 210 Celková délka bez stupaček 79 Nosnost zavazadla max. 10 Celková šíře min. 59 Vlastnosti Celk. výška s hlavovou opěrkou 120 Max. rychlost (km/h) 6 Celk. výška bez hlavové opěrky 91 Výkon motorů (W) 2 x 230 Transportní délka 75 Max. dojezd (km) *2) 35 *1) Se standardními podnožkami kód 4453 Transportní výška min. 91 Povolené stoupání (%) 12 *2) Při testu s bezúdržbovými bateriemi 33 Ah (5 h), 38 Ah (20 h) 51

9 1.594 CHAMP Plná úhrada ZP Kód: Kompaktní elektrický vozík CHAMP s pevným rámem není svou obratností vhodný pouze do interiéru, ale díky odpruženému podvozku, zdvojenému systému brzd a snadnému ovládání je i výbornou pomůckou do exteriéru. Snadné nastavení sedačky a zádové opěry nám umožňuje získat požadovanou polohu sedu. Základní vybavení vozíku: 52 sedadlo s látkovým potahem umožňující mechanické nastavení hloubky a úhlu sedu, úhlu zádové opěry do 7 výškově nastavitelné postranice standardní odnímatelné dělené stupačky aktivní osvětlení a elektronika VSI.

10 1.594 CHAMP Skládání vozíku je výhodou při jeho přepravě Možné nadstandardní provedení hrazené ZP: elektrické polohování sedačky mechanické pístové polohování zádové opěry o 30 elektrické polohování zádové opěry o 30 mechanicky nebo elektricky polohovatelné stupačky spojená stupačka hlavová opěrka odklopné ovládání /jako individuální úprava/ bezpečnostní kurt Ovládací jednotka v základní sestavě je vozík vybaven ovládací jednotkou VSI Speciální obslužné prvky hrazené ZP: elektronika CANBUS středové ovládání externí joystick multifunkční stolní ovládání multifunkční ovládání pomocí nohou multifunkční ovládání bradou stolní ovládání joystick pro paraplegiky ELEKTRICKÉ VOZÍKY Další možnosti vybavení: anatomicky tvarované nastavitelné sedačky BASIC, ERGOFORM či RECARO s textilními potahy bezúdržbové baterie Rozměry v cm (tolerance +/- 1,5 cm) Velikost předních kol 21 x 6 Povolené stoupání (%) 12 Šíře sedu Velikost zadních kol 36,5 x 8,4 Povolený příčný spád / sklon (%) 12 Hloubka sedu *1) Zdolání překážky vysoké max. 3) 5 / 10 Typ řízení nepřímé Výška zad *1) 45 Poloměr otáčení 83 Délka lýtk. části u podn. kód 93 *1) Hmotnost (kg) Poloh. sedačky elektrické 0-15 Výška postranic Transportní hmotnost min. 92 Poloh. sedačky mechanické 0-15 Výška sedu vpředu *2) 54 / 49 Nosnost max. 120 Barvy Celk. délka se stupačkami *1) 112 Přípustná celková hmotnost 230 stříbrná metalíza / oceánově modrá Celková délka bez stupaček 88 Maximální povolená hmotnost zavazadla 10 Další barvy za příplatek Celková šíře min. 64 Vlastnosti *1) Sedačka kód 119/401 Celk. výška s hlavovou opěrkou 122 Maximální rychlost (km/h) 6 / 10 *2) 49 cm u kódu 562, sedák s odejmutým polstrem Celk. výška bez hlavové opěrky 102 Výkon motorů (W) 2 x 200 / 2 x 300 *3) 10 cm s překonávačem obrubníku Transportní délka 88 Maximální dojezd (km) *4) 40 Transportní výška min. 57 *4) Při testu s bezúdržbovými bateriemi 60 Ah (5 h) 80 (20 h) při rychlosti 6 km/h 53

11 CHAMP LIFT Plná úhrada ZP Kód: Oblíbená modifikace elektrického vozíku CHAMP. Plynulé zvedání sedačky až o 30 cm díky teleskopickému sloupci LIFT s integrovanou brzdou pomáhá klientovi řešit každodenní sebeobslužné problémy doma i v zaměstnání. Základní vybavení vozíku: 54 sedadlo s látkovým potahem umožňující mechanické nastavení hloubky a úhlu sedu, úhlu zádové opěry výškově nastavitelné postranice standardní odnímatelné dělené stupačky aktivní osvětlení

12 CHAMP LIFT Zádová opěra elektrické polohování zádové opěry Nadstandardní vybavení hrazené ZP: elektrické polohování sedačky mechanické pístové polohování zádové opěry o 30 elektrické polohování zádové opěry o 30 (viz foto) mechanicky nebo elektricky polohovatelné stupačky spojená stupačka hlavová opěrka odklopné ovládání /jako individuální úprava/ bezpečnostní kurt CAN-BUS moderní typ ovládací elektronické jednotky s přehledným obslužným polem Speciální obslužné prvky hrazené ZP: středové ovládání externí joystick multifunkční stolní ovládání multifunkční ovládání pomocí nohou multifunkční ovládání bradou stolní ovládání joystick pro paraplegiky ELEKTRICKÉ VOZÍKY Další možnosti vybavení: anatomicky tvarované nastavitelné sedačky BASIC, ERGOFORM či RECARO s textilními potahy Rozměry v cm (tolerance +/- 1,5 cm) Velikost předních kol 21 x 6 Povolené stoupání (%) 12 Šíře sedu Velikost zadních kol 36,5 x 8,4 Povolený příčný spád / sklon (%) 12 Hloubka sedu *1) Zdolání překážky vysoké max. *3) 5 / 10 Výška zad *1) 45 Poloměr otáčení 83 Typ řízení nepřímé Délka lýtk. části u podn. kód 93 *1) Hmotnost (kg) Poloh. sedačky elektrické ( ) -10 až +12 Výška postranic Transportní hmotnost min. 113,5-133 Poloh. sedačky mechanické ( ) 0 až +12 Výška sedu vpředu *2) 57 / 53 Nosnost max. 120 Barvy Délka se stupačkami *1) 112 Přípustná celková hmotnost 260 stříbrná metalíza / oceánově modrá Délka bez stupaček 88 Max. povolená hmotnost zavazadla 10 Další barvy za příplatek Celková šíře 64 / 66 Vlastnosti *1) Sedačka kód 119/401 Celk. výška s hlavovou opěrkou 123 Maximální rychlost (km/h) 6 / 10 *2) 53 cm u kódu 562, sedák s odejmutým polstrem Celk. výška bez hlavové opěrky 113 Výkon motorů (W) 2 x 200 / 2 x 300 *3) 10 cm s překonávačem obrubníku Transportní délka 88 Maximální dojezd (km) *4) 35 Transportní výška min. 57 Zvedání sedačky-lift 30 *4) Při testu s bezúdržbovými bateriemi 46 Ah (5 h) 52 (20 h) při rychlosti 6 km/h 55

13 9.906 SMART Plná úhrada ZP Kód: Kompaktní elektrický vozík SMART s pevným rámem je vhodný nejen do interiéru, ale díky výkyvné přední poloose a kvalitnímu odpružení zadních kol je i výbornou pomůckou pro výlety mimo zpevněné cesty měst. Základní vybavení vozíku: Standardní textilní zádová opěra a pevná sedačka s pěnovým polštářem nastavení hloubky a úhlu sedu výškově nastavitelné postranice standardní odnímatelné dělené stupačky aktivní osvětlení nosič zavazadel blatníky zadních kol bezúdržbové baterie 56

14 9.906 SMART Ovládací jednotka V základní sestavě je vozík vybaven ovládací jednotkou VR2 Nosič zavazadla a blatníky zadních kol jsou součástí základního vybavení vozíku Možné nadstandardní vybavení hrazené ZP: elektrické polohování sedačky mechanické pístové polohování zádové opěry do 30 elektrické polohování zádové opěry do 60 mechanicky nebo elektricky polohovatelné stupačky spojená stupačka hlavová opěrka odklopný držák ovládání bezpečnostní kurt anatomicky tvarované nastavitelné sedadlo RECARO Snadné skládání je prioritou při přepravách vozíku autem ELEKTRICKÉ VOZÍKY Speciální obslužné prvky: elektronika CAN-BUS odklopné stolní ovládání ovládání pro doprovodnou osobu druhé (prioritní) ovládání pro doprovodnou osobu Další možnosti vybavení: anatomicky tvarované nastavitelné sedadlo ERGOSEAT tachometr blatníky předních kol držák holí/berlí nepropíchnutelné obutí Rozměry v cm (tolerance +/- 1,5 cm) Transportní rozměry (při sklopených zádech) Vlastnosti: Šíře sedu: / *1) Transportní délka: 88 Maximální rychlost (km/h): 6 / 10 Hloubka sedu: / *2) Transportní šíře: 63 2x 200 Výkon motorů (W) 6/10 km/h: Výška zad: 45 / 50 Transportní výška od: *5) 64 / 2x 300 Délka lýtkové části: / *3) Velikost předních kol: 9" / 10" Maximální dojezd (km): 40 / *4) Velikost zadních kol: 14" Povolené stoupání (%): 15 Výška područek: / *1) Zdolání překážky vysoké max.: 6 / 12 *6) Povolený příčný spád / sklon (%): 12 Výška sedu vpředu: 45 / 48 / 50 Poloměr otáčení: 84 Typ řízení: přímé Celková délka se stupačkami: 111 Hmotnost (kg) Polohování sedačky elektrické ( ): 0 až +22 Celková délka bez stupaček: 88 Transportní hmotnost min.: *5) 82 Polohování sedačky mechanické ( ): -3 až +22 Celková šíře min./max.: 63 / 73 Max nosnost max.: 140 Celková výška: 94 / 98 / 100 *1) S postranicemi kód 4439 *2) Se zádovou opěrou kód 4266 *3) S použitím stupaček kód 4882/4885 *4) S použitím stupaček kód 4882/4886 *5) Závislé na vybavení *6) S překonávačem obrubníků kód

15 2.322 OPTIMUS 2 Plná úhrada ZP Kód: Exteriérový elektrický vozík s náhonem na přední kola s diferenciálem a s přímým servořízením zadních kol. Při své síle a robustnosti je snadno ovladatelný i v náročném terénu. Umožňují to i širší odpružená kola nové generace. Dojezd při optimálních podmínkách a použití nadstandardních výkonných baterií může být až 100 km. Základní vybavení vozíku: 58 sedadlo anatomicky tvarované koženkové ERGOSTAR s nastavitelnou bederní podpěrou vzhůru odklopnými a úhlově nastavitelnými područkami včetně mechanického polohování opěradla mechanické nastavení úhlu sedu do 7 standardní stupačky odnímatelné, dělené aktivní halogenové osvětlení

16 2.322 OPTIMUS 2 MEYRA CAN-BUS moderní typ ovládací elektronické jednotky s přehledným obslužným polem Postranice včetně boční výplně z plexiskla (kód 106) montovaná na rámu vozíku s výškově nastavitelnou područkou Područka odklopná vzhůru a úhlově nastavitelná (kód 24) montovaná na záda sedačky ERGOSTAR (kód 961) Sklápění zadové opěry sedačky ERGOSTAR (kód 961) Možné nadstandardní vybavení hrazené ZP: elektrické polohování sedadla výškově nastavitelné područky úhlově nastavitelné stupačky mechanicky nebo elektricky polohovatelné stupačky ELEKTRICKÉ VOZÍKY Speciální obslužné prvky hrazené ZP: středové ovládání externí joystick multifunkční stolní ovládání multifunkční ovládání pomocí nohou multifunkční ovládání bradou stolní ovládání joystick pro kvadruplegiky Nosič zavazadla pevně montovaný na rám vozíku (kód 994) Zavazadlový box za zádovou opěrkou vozíku odklopný do strany (kód 993) Další možnosti vybavení: bezúdržbové nebo výkonnější baterie zavazadlový box odklopný do strany nosič zavazadla anatomicky tvarované nastavitelné sedačky BASIC a ERGOFORM s textilními potahy Rozměry v cm (tolerance +/- 1,5 cm) Transportní rozměry (při sklopených zádech) Vlastnosti / Šíře sedu *2) 50 / / Délka *1) 134 / 116 / 126 Maximální rychlost (km/h) 6 / 10 / 15 Výška *2) 72 / 76 / 80 Výkon motorů (W) 6/10/15 km/h 550 / 550/ 700 Šíře sedu *1) 50 / / Výška zdvihu bez zdvihu Maximální dojezd (km) *3) 100 / 90 / 75 Velikost kol předních / zadních 36 / 32 Povolené stoupání (%) 18 Výška zad *1) 64 / 54 / 64 Zdolání překážky vysoké max. 11 Povolený příčný spád / sklon (%) 18 Délka lýtkové části u podn / Poloměr otáčení 120 Typ řízení přímé kód 93 *1) Hmotnost (kg) Polohov. sedačky elektrické ( ) *1) 7-22/5-20/20-35 Výška područek kód 106 *1) / / Transportní hmotnost min. 113 / 150 Polohov. sedačky mechanické ( ) *1) 7-22/5-20/ Max. nosnost 6/10/15 km/h 150 / 150 / 120 Výška sedu vpředu *1) 59 / 56 / 63 Přípustná celková hmotnost 300 Celk. délka se stupačkami 116 Max. povolená hmotnost zavazadla 10 *1) Sedačka Ergostar / Ergoform / Recaro Celk. délka bez stupaček 103 Barva *2) S postranicemi kód 24/106/106 s Recarem Celková šíře min./max. 68 / 68 Modrá / stříbrná metalíza *3) Při testu s bateriemi 100 Ah (5h) Celk. výška bez hlav. opěrky 117 / 105 / 113 Další barvy za příplatek 59
