SPECIFIKACE REKONSTRUKCE VÝTAHU. STAVBA: Nemocnice s poliklinikou Havířov, výtah č.7

Transkript

1 SPECIFIKACE REKONSTRUKCE VÝTAHU STAVBA: Nemocnice s poliklinikou Havířov, výtah č.7 Starý výtah bude kompletně demontován. V rámci výměny tohoto výtahu bude zpracována projektová dokumentace včetně elektro dokumentace a následné schválení této dokumentace autorizovaným inženýrem a technickou inspekcí (autorizovanou osobou). Poté bude vyřízeno stavební povolení včetně vyřízení všech dotčených institucí. U tohoto výtahu dojde ke kompletní výměně vč. výtahové kabiny, výtahového stroje (nový bude bezpřevodový řízený frekvenčním měničem), šachetních a kabinových dveří (nové budou automatické), rozvaděče (nový bude mikroprocesorový včetně frekvenčního měniče), elektroinstalace šachty a strojovny výtahu, lan, omezovače rychlosti, hlavního vypínače a koncového vypínače. Kabina výtahu bude zvětšena v rámci možnosti stávající výtahové šachty. Nosnost výtahu bude zvětšena na 400kg a rychlost bude zvýšena na 1 m/s. Vodítka klece i protizávaží budou vyměněna včetně ukotvení. Protizávaží výtahu bude vyměněno vzhledem k nové hmotnosti kabiny. Kabina výtahu bude vybavena vážícím zařízením dle EN 81.1 tak, aby nemohlo dojít k přetížení kabiny. Kabina výtahu bude dle EN 81.1 vybavena dorozumívacím zařízením GSM kabina výtahu servisní organizace. Rekonstruovaný výtah bude mít sběrné řízení směrem dolů. Technické parametry výtahu (400/1-7/7 - N/RE) - typ výtahu : osobní, trakční - nosnost : 400 kg / 5 osob - rozměry výtahové šachty : šířka mm, hloubka mm - dopravní zdvih : 19,75 m - dopravní rychlost : 1 ms -1 - výtahový stroj : bezpřevodový včetně frekvenčního měniče se zpětnou vazbou konstrukce zabezpečuje vysokou zatížitelnost, nízkou hlučnost a nadstandardní jízdní vlastnosti v návaznosti hlavně na úsporou el. energie díky, vysoké účinnosti tohoto stroje. Max. počet startů za hodinu příslušenství stroje : dvojčinná brzda, zařízení pro ruční nouzové vyproštění osob (výhodou je úspora za různé bateriové záložní zdroje s dodatečnými náklady vzhledem k omezené životnosti baterii), teplotní čidlo, zařízení proti vypadnutí lan, kryt trakčního kola, bezpečnostní spínače brzd a nouzového vyproštění, specielní odpružený rošt stroje vlastní konstrukce pro co nejlepší eliminaci emisního hluku a vibrací. - strojovna : nad výtahovou šachtou - příkon motoru : 2,8 kw - lanování : 1:1 - kompenzační řetězy : ne - hlučnost motoru : 45-50dB (char. A/S) - počet startů : 240/hod

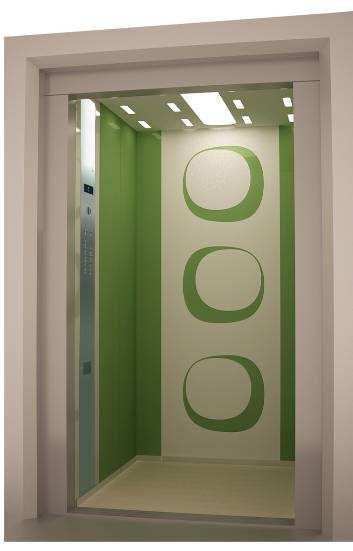

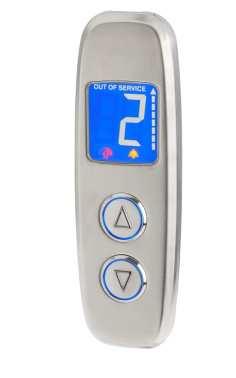

2 - energetická účinnost výtahu : Třída A nejvyšší třída úspory elektrické energie pro výtahová zařízení Počet stanic : 7 Počet nástupišť : 7 Kabina : neprůchozí, kovová - povrchová úprava : STRUKTUROVANÁ NEREZ LINO LUCIDO - světlý rozměr kabiny : šířka 800 mm, hloubka mm, výška mm - vybavení kabiny : ovládací sloup v provedení NEREZ LESK osazený luxusními tlačítky (modré podsvícení) zvukový signál dojezdu do stanice - gong trubkové madlo na zadní stěně v provedení NEREZ LESK plastické okopové lišty ve spodní části kabiny v provedení NEREZ LESK s LED prosvětlením (modrým) plastické rohy kabiny v provedení NEREZ LESK na zadní stěně kabiny zrcadlo s fasetou do poloviny zadní stěny nouzové osvětlení v ovl. kombinaci dle ČSN EN 81.2 digitální polohová signalizace TFT 7 (multibarevný grafický displej s možností zobrazení vlastních motivů grafiky pro jednotlivé stanice) telefon v kabině výtahu GSM včetně SIM karty spojení se servisní organizací funkční pouze v případě poruchy INTERKOM komunikační zařízení mezi kabinou a strojovnou - podlaha kabiny : kovová, krytá protiskluzovou krytinou ALTRO - osvětlení kabiny : LED osvětlovací pásy nezapuštěné široké - odhlučnění kabiny : odhlučnění celého venkovního obvodu kabiny speciální folii AMS - TECSOUND Kabinové dveře : automatické, čtyřpanelové, centrální frekvenčně řízené - povrchová úprava : STRUKTUROVANÁ NEREZ LINO LUCIDO - rozměr kabinových dveří : šířka 700 mm, výška mm - práh : standardní hliníkový - jištění dveří : celoplošná fotobuňka Šachetní dveře : automatické, čtyřpanelové, centrální - povrchová úprava : STRUKTUROVANÁ NEREZ LINO LUCIDO - rozměr šachetních dveří : šířka 700 mm, výška mm - požární odolnost : není požadována - práh : standardní hliníkový Řízení výtahu : mikroprocesorové, tlačítkové se samoobsluhou

3 sběrné směrem dolů Frekvenční měnič pro přesné zastavení a plynulý rozjezd a dojezd výtahový mikroprocesorový rozvaděč (AMSOFT) 3.generace s velice spolehlivou a osvědčenou technologii dvoudrátové komunikační sběrnice. Řídící systém průmyslové, velice odolné PLC MITSUBISHI s dlouhou životností. Konstrukce rozvaděče je vyvinuta s maximálním využitím polovodičových technologii, z důvodů omezení mechanických spínacích (často nejporuchovějších) prvků. Silové stykače odizolované gumovými silentbloky pro omezení přenosu hluku. Záložní zdroj pro nouzové osvětlení kabiny a ovládání včetně indikace otevíracího pásma. : frekvenční měnič s filtry proti rádiovému rušení pro plynulou regulaci rozjezdu a dojezdu výtahu a omezení negativních záběrových proudů. : zpětná vazba vysoce přesným rotačním snímačem předního světového výrobce Dr. Johannes HEIDENHAIN. : elektronický modul Silentbrake pro tichý chod brzd bezpřevodových strojů. : Řízení výtahu je koncipováno tak, aby bylo možné provádět záruční a pozáruční servis bez omezení, i jinou odborně způsobilou organizací než je dodavatel. SLEEP režim tzv.spící stav, výtah přechází po určité době nečinnosti do úsporného stavu kdy vypíná napájení řídících prvků mimo tlačítkových voleb. Tímto dochází k úspoře elektrické energie. Vhodné využití především v nočních hodinách Vnější řízení : ovladači s potvrzením volby pro přivolání klece - provedení : přivolávače s luxusními tlačítky (případně dotekové) v provedení nerez (modré podsvícení) polohová signalizace ve všech stanicích LCD (modrá) směrová signalizace v každé stanici Kabinové řízení : ovladači s potvrzením volby pro jízdu do stanic ovladač nouzové signalizace digitální polohová signalizace TFT 7 (multibarevný grafický displej s možností zobrazení vlastních motivů grafiky pro jednotlivé stanice) tlačítko otevírání automatických dveří signalizace přetížení - provedení : ovládací sloup v provedení NEREZ LESK osazený luxusními tlačítky (modré podsvícení) Braillovo písmo

4 Ostatní součásti dodávky: : žebřík do prohlubně : obousměrný omezovač rychlosti : dle ČSN EN 81-1-A3 platná od : obousměrné zachycovače : přepážka mezi kabinou a protiváhou : protiváha litinová vč.rámu nová : nové vodítka kabiny i protizávaží : tenzometrické vážení DINACELL s čidly umístěnými v podlaze pro vyloučení nepřesností vlivem protahování lan a změny vlivu váhy závěsných kabelů. : kontakt vážení pro vyloučení sběru při plně obsazené kabině : kontakt vážení pro signalizaci přetížení V ceně dodávky výtahu obsaženo: Výtah 400/1-7/7 - N/RE: Projektová dokumentace technologické části výtahu:...,- Kč Statický posudek únosnosti podlahy strojovny:...,- Kč Vyřízení stavebního povolení:...,- Kč Dodávka nového výtahu vč. dopravy:...,- Kč Demontáž a montáž výtahu:...,- Kč Zkoušky:...,- Kč Celkem za 1 výtah bez DPH:...,- Kč DPH 21%:...,- Kč Celkem za 1 výtah včetně DPH:...,- Kč Související práce: Elektrikářské práce:...,- Kč (osvětlení šachty včetně zásuvkového obvodu v šachtě a v prohlubni, dodávka a montáž hlavního vypínače, zvýšení intenzity osvětlení strojovny) Zámečnické práce:...,- Kč (ocelové nosníky podporující podlahu strojovny vzhledem k vyšší nosnosti výtahu, nové kování dveří strojovny, případně madla u vstupu do strojovny) Natěračské práce:...,- Kč (nátěr vystrojení ve výtahové šachtě) Výpomocné práce:...,- Kč Odvoz a likvidace odpadu v souladu se zákonem:...,- Kč Lešení pro montáž vodítek:...,- Kč Celkem za 1 výtah bez DPH:...,- Kč DPH 21%:...,- Kč Celkem za 1 výtah včetně DPH:...,- Kč Rekonstrukce výtahu č.4, Nemocnice s poliklinikou, Havířov: Celkem včetně souvisejících prací bez DPH:...,- Kč DPH 21%:...,- Kč

5 Celkem včetně souvisejících prací včetně DPH:...,- Kč V ceně je kompletní splnění zakázky: - úplné dokončení včetně předání předepsaných atestů, prohlášení o shodě, revizních zpráv a knihy výtahů - předání dokladů o uložení odpadu vzniklých v průběhu výstavby v souladu se zákonem o odpadech - předání PD dle skutečného provedení díla - protokolární předání díla bez vad a nedodělků
