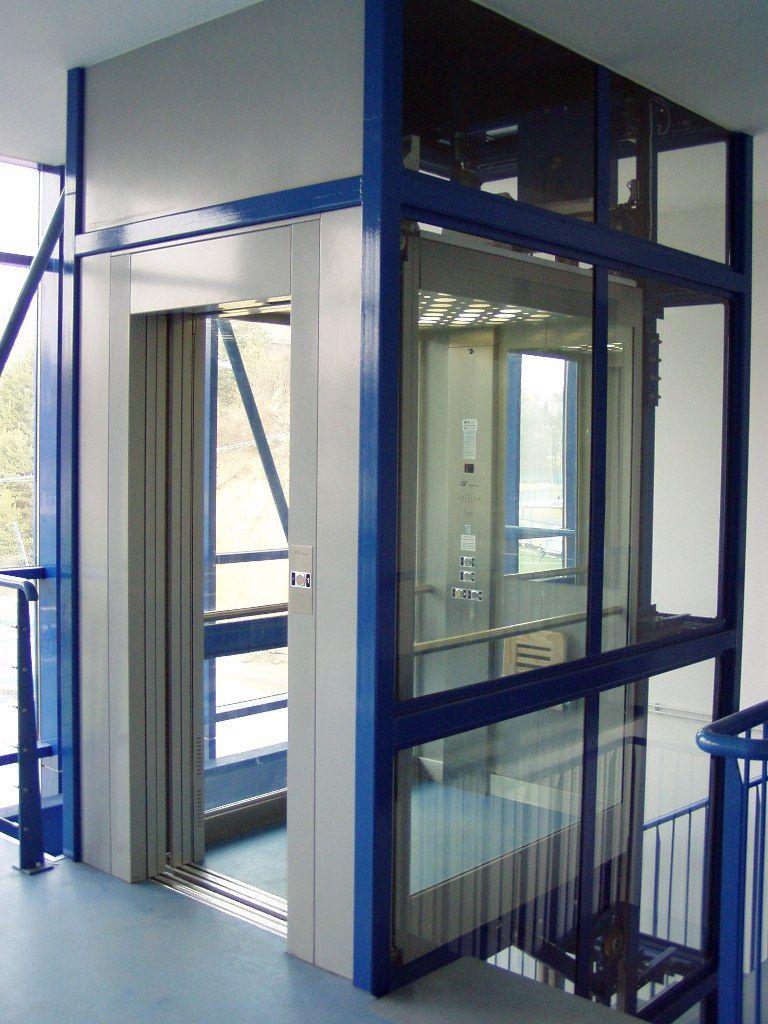

1 Člen unie výtahové techniky ČESKÉ REPUBLIKY Člen Evropské výtahové asociace ELA Objednatel: Pavla Staňková Vyřizuje : Svoboda Roman SV Hoření 2423/3 Mobil: Ústí nad Labem vytahy-rst@iol.cz NABÍDKA NA KOMPLETNÍ REKONSTRUKCI NÁKLADNÍHO A OSOBNÍHO VÝTAHU V OBYTNÉM DOMĚ HOŘENÍ 2423/3, ÚSTÍ NAD LABEM

2 OBSAH NABÍDKY 1. Technická zpráva 2. Technické parametry výtahu OL 550 kg a OL 1000 kg 3. Ceny 4. Ostatní 5. Ilustrační fotky 1. TECHNICKÁ ZPRÁVA Vážení obchodní přátelé, děkujeme Vám za Vaši poptávku na rekonstrukci osobního a nákladního výtahu v obytném domě Hoření 2423/3, Ústí nad Labem. Námi nabízené a dodávané výtahy splňují platné legislativní normy, Vám přinášejí nadstandardní provedení a maximální luxus pro přepravované osoby. Výtahy jsou poháněny synchroními výtahovými stroji s minimální energetickou náročností a minimální hlučností. Pohon je regulován frekvenčním měničem, který zaručuje plynulejší rozjezdy a dojezdy výtahů s maximální přesností zastavení ve stanicích. Chod výtahu zajišťuje nejmodernější řídící systém, který patří ke špičkám řídících systému dostupných na trhu v ČR. Dovolujeme si Vás také informovat o tom, že veškeré díly (křídla a rámy dveří, výtahové kabiny, rámy kabiny, rámy protiváhy atd.), jsou vyráběny ve spolupráci s českým výrobcem a dodavatelem výtahové techniky a tyto díly jsou běžně dostupné na českém trhu. Tato výhoda Vám zřejmě přinese uklidnění v případě výměny již zmiňovaných dílů při jejich možném budoucím poškození a nemusíte mít tedy obavu o to, že tedy na trhu nebudou komponenty k dosažení. Další nespornou výhodou je, že jsme schopni výtah přizpůsobit na míru stávající výtahové šachtě, čímž v maximální míře minimalizujeme stavební úpravy. Řídící systém výtahu není žádným způsobem blokovaný a veškeré komponenty, které používáme při sestavování a montáži výtahu jsou běžně dostupné a k dostání na českém trhu. Barevné provedení výtahu lze měnit dle přání investora. Nabídnout Vám také můžeme provedení kabiny v nerez brus, nebo obložení kabiny vysokotlakým laminátem. Modernizace v maximální míře snižuje energetickou náročnost provozu, hlučnost a minimalizuje negativní vliv na životní prostředí. Zákazník po takto provedené rekonstrukci získává výtahy, který nejen splňují provozně bezpečnostní standardy EU dané normou, ale zároveň i výtahy s vyšším jízdním komfortem, odolnějším proti vandalismu a s příjemnou estetickou úrovní.

3 2. TECHNICKÉ PARAMETRY VÝTAHŮ OL 1000 kg V1 Typ: osobo-nákladní OL 1000 kg Pohon: lanový trakční bezpřevodový pohon s frekvenčním měničem Stroj: bezpřevodový výtahový stroj 6,7 kw - odkláněcí kladka - rošt stroje - zařízení pro ruční posun klece Nosnost: 1000 kg (12 osob) Dopravní rychlost: 1 m/s-1 Zdvih: mm bude upřesněn při detailním zaměření Počet stanic / nástupišť: 14/ 14 Počet jízd za hodinu: 120 Příkon: 6,7 kw Provedení výtahu: - osobo-nákladní výtah s automatickými kabinovými a šachetními dveřmi - výtah splňuje normu ČSN-EN 81-1+A3 a normy související - výtah splňuje Nařízení vlády č. 27/2003 Sb. - výtah splňuje vyhlášku č. 398/2009 Sb. pro osoby s omezením orientace a pohybu pro novou budovu Elektrická soustava: 3 x 230 / 400V - 50 Hz Napájecí soustava: 3 NPE 50 Hz 400V / TN-S ŠACHTA Rozměr šachty: Hloubka šachetní prohlubně: Výška nad posledním podlažím: Provedení šachty: Prostředí: STROJOVNA Umístění: Prostředí: x mm vnitřní rozměr mm mm původní, betonová teplota v šachtě v rozmezí teplot +5 C až +40 C nad výtahovou šachtou původní teplota v rozmezí teplot +5 C až +40 C VODÍTKA KABINY VODÍTKA PROTIVÁHY PROTIVÁHA KABINA Průchozí: Rozměr kabiny š x h x v: Stěny: Čelní stěna: Strop: Osvětlení: Podlaha: Tlačítkový ovladač: Madlo: původní očištěna, přebroušena, vyrovnána dodány kompletně nové včetně konzolí a spojek dodána kompletěn nová včetně výplně ne x x mm dělené panely lakované práškovou barvou dle výběru ze vzorníku RAL, nebo vysokolaminátové desky vzor MAX dělené panely lakované práškovou barvou dle výběru ze vzorníku RAL, nebo vysokolaminátové desky vzor MAX s vestavěnou celoplošnou fotozávorou panel lakovaný práškovou barvou, dle RAL 9010 Pure White podhled vzor Galaxie, nebo LED systém zářivkové, nebo LED systém protiskluzová, ALTRO dle výběru zákazníka, ze vzorníku zhotovitele panel ve sloupu v provedení ANTIVANDAL nerez brus K240 nerezové kruhové na zadní stěně

4 Doplňky: KABINOVÉ DVEŘE Typ: Světlý rozměr dveří š x v: Provedení křídel: Provedení prahu: nerezový okopový plech, čiré zrcadlo s bezpečnostní fólií na ½ zadní stěny nad madlem, sklopná sedačka automatické teleskopické dvoukřídlé (řízení VVVF) 800 x mm lakované práškovou barvou dle výběru ze vzorníku RAL standardní hliníkový ŠACHETNÍ DVEŘE Typ: automatické teleskopické dvoukřídlé Světlý rozměr dveří š x v: 800 x mm Provedení křídel: lakovaný práškovou barvou dle výběru ze vzorníku RAL Provedení rámu: lakovaný práškovou barvou dle výběru ze vzorníku RAL Provedení prahu: standardní hliníkový Požární odolnost: EW 15 ŘÍZENÍ A ELEKTRO VÝBAVA Druh řízení: Řízení pohonu výtahu: Elektrovýbava: Ovladače a ukazatele v kabině: Ovladače a ukazatele ve stanicích: Umístění venkovních ovladačů: mikroprocesorové tlačítkové, sběr oběma směry mikroprocesorové frekvenční řízení vážící zařízení proti přetížení kabiny revizní jízda, STOP tlačítko na střeše kabiny STOP tlačítko v prohlubni šachty osvětlení šachty frekvenční řízení VVVF pohonu kabinových dveří elektroinstalace bez požární odolnosti akustické hlášení příjezdu výtah do stanice a gong nouzový sjezd v případě výpadku el proudu výtah sjede do nejbližší stanice provedení antivandal nerez tlačítka volby stanic s indikací záznamu označení stanic na panelu ovládání P,1,2,3,4,5,6, 7,8,9,10,11,12,13 tlačítka s piktogramem Braillovo písmo LCD ukazatel polohy a směru jízdy nouzové osvětlení tlačítko znovuotevření dveří tlačítko zavření dveří indikace přetížení (světelná a zvuková) intercom přes GSM bránu s automatickou volbou 2 telefonních čísel komunikátor mezi strojovnou a kabinou výtahu gong akustický (hlasový) hlásič příjezdu kabiny do stanice akustický hlásič směru jízdy výtahu klíčkový ovladač pro blokování otevřených dveří stěhovací klíček provedení antivandal nerez tlačítka volby stanic s indikací záznamu a směrovými šipkami tlačítka s pikotogramem Braillovo písmo ve všech stanici digitální ukazatel polohy a směru jízdy v rámech dveří

5 OL 550 kg V2 Typ: osobní OL 550 kg Pohon: trakční BEZPŘEVODOVÝ s frekvenčním měničem Nosnost: 550 kg (7 osob) Dopravní rychlost: 1,0 m/s Zdvih: mm bude upřesněno po detailním zaměření Počet stanic / nástupišť: 14/14 Počet jízd za hodinu: 120 Příkon: 5,6 kw Provedení výtahu: - osobní výtah s automatickými kabinovými a šachetními dveřmi - výtah splňuje normu ČSN-EN 81-1+A3 a normy související - výtah splňuje Nařízení vlády č. 27/2003 Sb. Elektrická soustava: 3 x 230 / 400V - 50 Hz Napájecí soustava: 3 NPE 50 Hz 400V / TN-S ŠACHTA Rozměr šachty: Hloubka šachetní prohlubně: Výška nad posledním podlažím: Provedení šachty: Prostředí: x mm mm mm betonová není předmětem nabídky teplota v šachtě v rozmezí teplot +5 C až +40 C STROJOVNA Umístění: Prostředí: VODÍTKA A KONZOLE PROTIVÁHA A VODÍTKA PROTIVÁHY původní nad výtahovou šachtou teplota ve strojovně v rozmezí teplot +5 C až +40 C vodítka a konzole kabiny budou dodány kompletně nové protiváhu a vodítka protiváhy budou dodány kompletně nové KABINA Průchozí: neprůchozí Rozměr kabiny š x h x v: x x mm Stěny: dělené panely lakované práškovou barvou odstín dle výběru vzorníku RAL, nebo vysokolaminátové desky vzor MAX Čelní stěna: dělené panely lakované práškovou barvou odstín dle výběru vzorníku RAL, nebo vysokolaminátové desky vzor MAX s vestavěnou celoplošnou fotobuňkou Strop: panel lakovaný práškovou barvou RAL podhled vzor Galaxie, nebo LED systém Osvětlení: zářivkové, nebo LED systém Podlaha: podlahová krytina ALTRO dle výběru Tlačítkový ovladač: panel ve sloupu v provedení ANTIVANDAL nerez K 240 Madlo: nerezové kruhové na zadní stěně Doplňky: nerezový okopový plech čiré zrcadlo s bezpečnostní folií na 1/2 zadní stěny nad madlem KABINOVÉ DVEŘE Typ: Světlý rozměr dveří š x v: Provedení: automatické teleskopické dvoukřídlé (řízení VVF4) 800 x mm lakované práškovou barvou odstín dle výběru vzorníku RAL

6 ŠACHETNÍ DVEŘE Typ: Světlý rozměr dveří š x v: Provedení křídel: Provedení rámu: Provedení prahu: Požární odolnost: automatické teleskopické dvoukřídlé 800 x mm lakované práškovou barvou odstín dle výběru vzorníku RAL lakované práškovou barvou odstín dle výběru vzorníku RAL hliníkový profil se standardní povrchovou úpravou EW 15 D1 ŘÍZENÍ A ELEKTRO VÝBAVA Druh řízení: Řízení pohonu výtahu: Elektrovýbava: Ovladače a ukazatele v kabině: Ovladače a ukazatele ve stanicích: Umístění venkovních ovladačů: mikroprocesorové tlačítkové, sběr oběma směry mikroprocesorové frekvenční řízení vážící zařízení proti přetížení kabiny revizní jízda, STOP tlačítko na střeše kabiny STOP tlačítko v prohlubni šachty osvětlení šachty frekvenční řízení VVVF pohonu kabinových dveří elektroinstalace bez požární odolnosti akustické hlášení příjezdu výtah do stanice a gong nouzový sjezd v případě výpadku el proudu výtah sjede do nejbližší stanice provedení antivandal nerez tlačítka volby stanic s indikací záznamu označení stanic na panelu ovládání P,1,2,3,4,5,6, 7,8,9,10,11,12,13 tlačítka s piktogramem Braillovo písmo LCD ukazatel polohy a směru jízdy nouzové osvětlení tlačítko znovuotevření dveří tlačítko zavření dveří indikace přetížení (světelná a zvuková) intercom přes GSM bránu s automatickou volbou 2 telefonních čísel komunikátor mezi strojovnou a kabinou výtahu gong akustický (hlasový) hlásič příjezdu kabiny do stanice akustický hlásič směru jízdy výtahu klíčkový ovladač pro blokování otevřených dveří stěhovací klíček provedení antivandal nerez tlačítka volby stanic s indikací záznamu a směrovými šipkami tlačítka s pikotogramem Braillovo písmo ve všech stanici digitální ukazatel polohy a směru jízdy v rámech dveří

7 3. CENY OL V1 Cena s DPH 15% technologie výtahu OL 1000: ,-Kč demontáž a montáž výtahu : ,-Kč stavební práce : ,-Kč zkoušky, dokumentace: ,-Kč Cena celkem 1, ,-Kč OL V2 Cena s DPH 15% technologie výtahu OL 550: ,-Kč demontáž a montáž výtahu : ,-Kč stavební práce : ,-Kč zkoušky, dokumentace: ,-Kč Cena celkem 1, ,-Kč Cena celkem za 2 ks výtahů: sleva za již dříve dodaný a namontovaný materiál Konečná cena za 2 ks výtahů: Uvedené ceny jsou včetně DPH 15 % 2, ,-Kč ,- Kč 2, ,-Kč 4. OSTATNÍ Nabídkové ceny zahrnují: 1. Demontáž stávajících zařízení (ekologickou likvidaci) 2. Kompletní dodávku výtahů včetně technické dokumentace, certifikátů bezpečnostních komponent, prohlášení o shodě 3. Montáž výtahů 4. Provedení předepsaných zkoušek a revizí, schválení autorizovanou osobou 5. Dopravu výtahů na místo montáže 6. Dodávku žebříku pro vstup do prohlubně výtahu 7. Dodávku a montáž montážních háků do šachty (platí pro případ nosného stropu šachty) 8. Dodávku a montáž osvětlení šachty 9. Standardní elektroinstalaci bez požární odolnosti, dle dané nosnosti výtahu 10. Dodávku a montáž hlavního vypínače do strojovny výtahu 11. Proškolení obsluhy na vyproštění osob

8 12. Stavební práce a přípomoci související s instalací výtahu, včetně montáže lešení 13. Ekologická likvidace odpadů 14. Denní a závěrečný úklid Nabídkové ceny nezahrnují: 1. Osvětlení nástupišť 2. Aktualizovanou výchozí revizní zprávu na přívodní kabely do strojovny výtahu 3. Dodávku a umístění odpovídajícího, hasicího přístroje v blízkosti rozvaděče nebo do strojovny 4. Spotřebu energií po dobu montáže výtahů 5. Zajištění jedné suché, uzamykatelné místnosti v blízkosti montáže výtahu pro uschování drobného materiálu a odložení svršků Platební podmínky-možnosti financování Varianta 1) První platba při podpisu SoD ve výši 30 % z celkové ceny Druhá platba do 60 % z celkové ceny po uvedení výtahu OL 1000 do zkušebního provozu Třetí platba do 90 % z celkové ceny po uvedení výtahu OL 550 do zkušebního provozu Konečné plnění, zbylých 10 % po předání díla provozovateli Varianta 2) Splátkový kalendář První platba při podpisu SoD ve výši 60% z celkové ceny Konečné plnění ve výši 40 % z celkové ceny bude vysplátkováno v měsíční splátkách po dobu (možnost 12,24,48 měsíců) bezúročně Příklad financování : Při podpisu SOD zaplatí 60 % z celkové ceny tj. 1, ,-Kč Zbylých 40 % na dobu 48 měsíců : tj. měsíční splátka ,33Kč U splátkovéhoí kalendáře je možno měnit částky a procenta dle Vašich finančních možností. Termíny: Záruka: Servis: Platnost nabídky: Doba odstavení výtahu mimo provoz: 8 týdnů Dodávka zařízení: 10 týdnů od podepsání smlouvy nabízíme 60 měsíců kromě komponentů s kratší zárukou dle výrobců za podmínky, že sjednaná cena díla bude řádně zaplacena dle dohodnutých platebních podmínek a zařízení bude po celou dobu záruky v odborné servisní péči zhotovitele (při nesplnění i jedné z uvedených podmínek činí záruční doba 6 měsíců) záruční i pozáruční NONSTOP řešen smlouvou o servisu s firmou RST VÝTAHY v.o.s. 60 dnů V Ústí nad Labem Za RST VÝTAHY v.o.s. Roman Svoboda

9 5. ILUSTRAČNÍ FOTKY

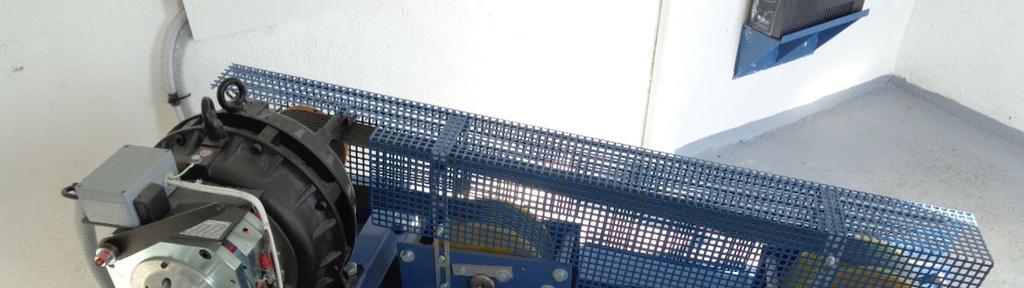

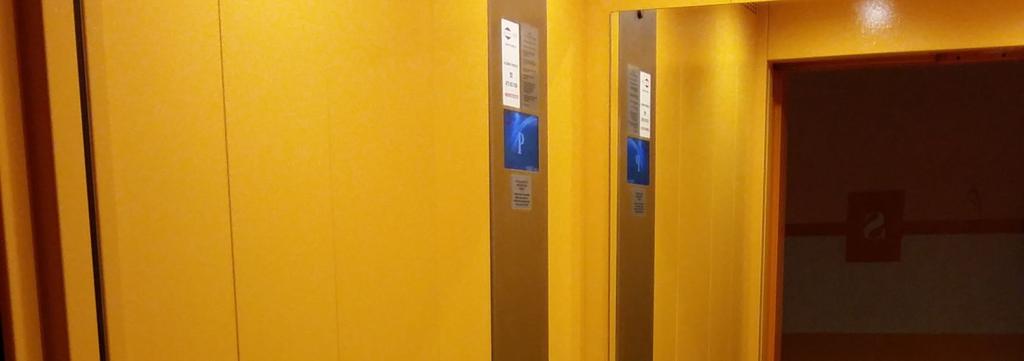

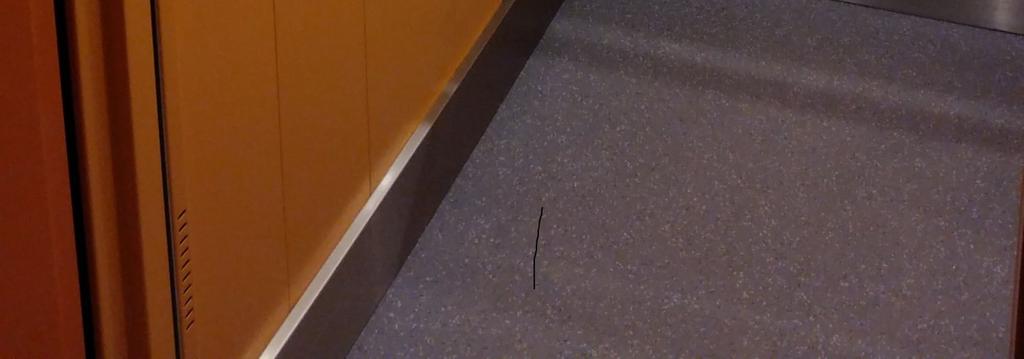

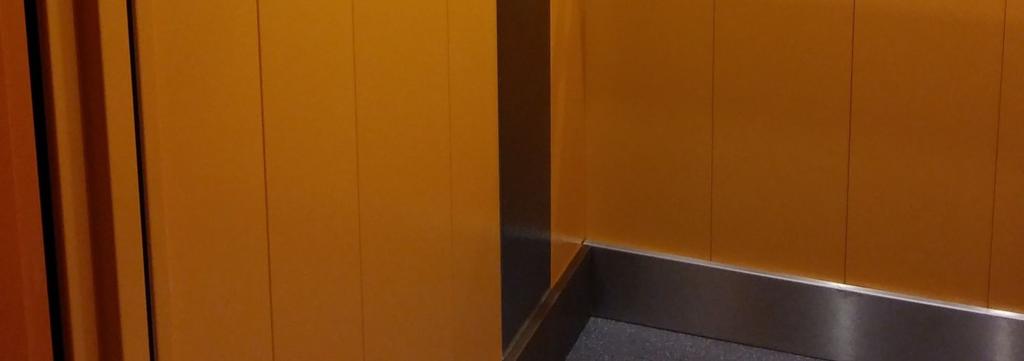

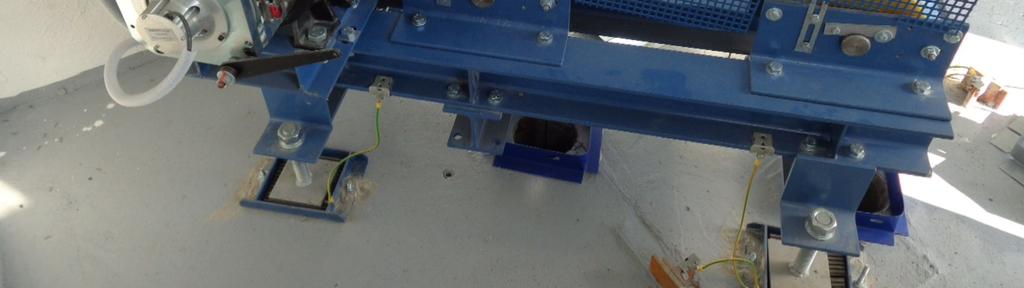

10 výtahové stroje

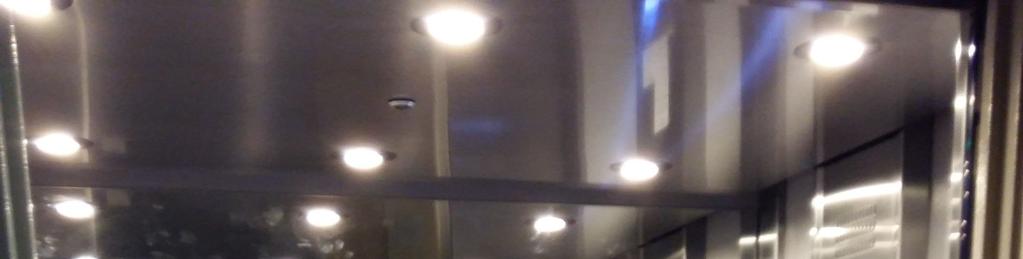

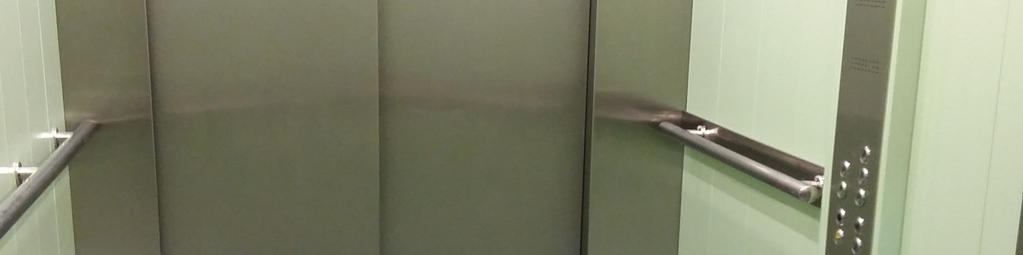

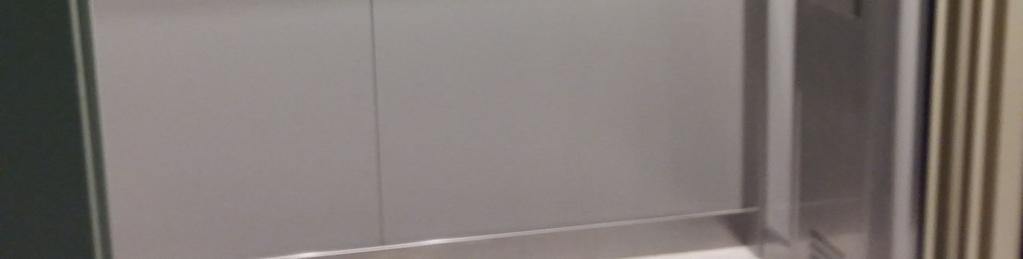

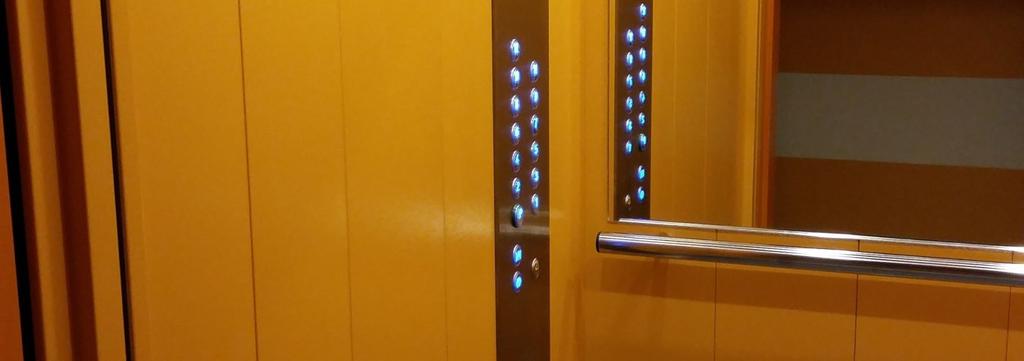

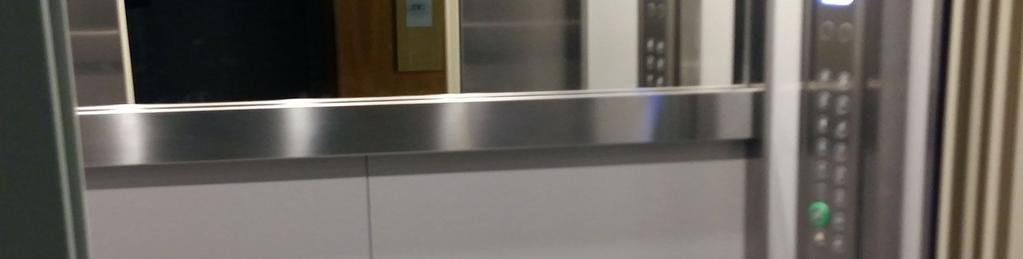

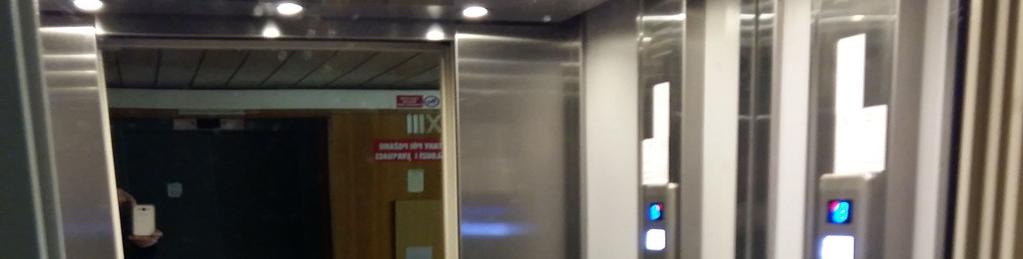

11 výtahové kabiny

12

13

14
