Nabídka na dodávku nového výtahu. č. nabídky C5KF353V BD Dobronická 986/35

Transkript

1 Nabídka na dodávku nového výtahu č. nabídky C5KF353V Datum nabídky Projekt BD Dobronická 986/35

2 Projekt: BD Dobronická 986/35 Zákazník: Blažek spol. s r.o. Kontaktní osoba: Jiří Konárek Adresa: Březenská 2466/2, Praha 8 Mobil: jiri.konarek@blazekfm.cz Datum: 24/08/2016 Vážený zákazníku, předkládám Vám nabídku na projekt BD Dobronická 986/35, Praha 4. Při technickém řešení projektu a při stanovení nabídkové ceny jsme vycházeli z dostupných informací, které jste nám předali nebo zprostředkovali. V nabídce jsou respektovány požadavky s ohledem na závazné předpisy a platné technické normy. Všechny lanové výtahy typ GeN2 jsou vybaveny rekuperačními pohony a nosnými lany v plochých polyuretanových pásech. V případě potřeby doplňujících informací mě kontaktujte dle níže uvedených údajů. S pozdravem, Marek Luczy Obchodník servisu, modernizací a nových zařízení Telefon: marek.luczy@otis.com obchod@otis.com strana 2 z 16

3 Základní informace o Produktech GeN2 strana 3 z 16

4 strana 4 z 16

5 Hodnocení energetické účinnosti systémů GeN2 Nejlepší výsledky ve své třídě Studie výpočtu úspory el. energie se systémem REGEN v objektu Typ budovy: Bytový dům Zdvih: mm Počet jednotek: 1 Počet stanic: 9 Nosnost: 630 kg / 8 osob Sledované období: 1 rok Rychlost: 1 m/s Počet startů: / 1 rok Pozn.: Počet startů je simulovaná hodnota, která zohledňuje odhad úrovně provozu v objektu. Start výtahu je každé jeho rozjetí, a to včetně přivolání prázdné kabiny. V tomto případě se jedná o 548 startů denně, tj. cca 22 startů za hodinu. Výsledky simulované úspory 1 výtahu: Pozice 1. Typ pohonu GeN2 s rekuperací ReGen Drive nový stav Spotřebovan á el.energie (kwh/1 rok) Úspora o (kwh/ rok) Rozdíl (%) Stávající stav % * úspora energie zahrnuje pouze provoz 1 výtahu v bytovém domě a je využívána pro provozní stav výtahu (energie osvětlení výtahů, ovládací prvky a další komponenty). Závěr: Finanční úspora provozních nákladů je závislá na smluvním tarifu mezi uživatelem a konkrétním distributorem el. energie. V rámci finanční úspory je také nutné zohlednit předpokládaný budoucí růst cen elektrické energie a to s ohledem na uvažovanou životnost instalovaného zařízení. strana 5 z 16

6 Cenová část Pozice výtahu Nabídková cena Typ zařízení Cena za jednotku bez DPH V1 GeN2 Genesis, 630 kg / 8 osob, 1 m/s, neprůchozí ,- Kč Cena celkem za 2 ks výtahů: ,- Kč Ve výše uvedené ceně jsou obsaženy následující komponenty Nedílná výbava výtahu Cena za jednotku (zahrnuto v celkové ceně) Elektronický hlídač pásů Pulse systém - prodloužení záruky na plochá lana ,- Kč bez DPH Rekuperační verze pohonu a frekvenčního měniče ,- Kč bez DPH REM dálkový monitorovací systém výtahu ,- Kč bez DPH Položky za příplatek Typ zařízení a popis položek REM dálkový monitorovací systém výtahu (možnost prodloužení záruky viz. Záruka) / 1 kus výtahu: Měření hluku dle Nařízení vlády č. 148/2006 v platném znění automatický sjezd výtahu při výpadku energie Polohová signalizace do všech stanic / 1 ks Výbava pro tělesně postižené osoby 1 kus výtahu: Stavební ohlášení popřípadě povolení za 2 ks výtahů: Kabina v provedení nerez brus 220 / 1 kus výtahu: Požární odolnost rozváděče výtahu / 1 ks Cena za jednotku bez DPH ,- Kč ,- Kč ,- Kč ,- Kč ,- Kč ,- Kč ,- Kč ,- Kč V nabídkové ceně jsou zahrnuty tyto položky: Výroba, demontáž stávajícího zařízení, dodávka a montáž dle přiložené technické specifikace v souladu s platnými technickými normami a předpisy. Dále je v ceně zahrnuto: montážní lešení, osvětlení šachty, likvidace odpadu, stavební práce spojené s montáží výtahu, technická dokumentace. V nabídkové ceně nejsou zahrnuty tyto položky: náklady spojené se zařízením staveniště zhotovitele, energie, sklad, náhradní zdroj, měření hluku autorizovanou osobou, automatický sjezd výtahu při výpadku energie, přívod od náhradního zdroje, vodiče připojení MaR, energie nutné k provedení realizace díla, vyřízení stavebního ohlášení popřípadě povolení (příplatkové položky). Nabídka je zpracována standardně s požární odolností dveří EW60 a bez požární odolnosti rozváděče. Případné další dodatečné požadavky plynoucí z požární zprávy budou řešeny v nové cenové nabídce. Nabídková cena je kalkulována pro realizaci v roce Platnost cenové nabídky je 90 dní, a to v případě, že k tomuto dni nedojde k oslabení koruny vůči euru o více než 3 % oproti datu zpracování cenové nabídky. strana 6 z 16

7 Platební podmínky Standardní platební podmínky OTIS Forma úhrady % z ceny díla včetně DPH 1. zálohová faktura 30% Oprávněnost vystavení/termín úhrady - po podpisu smlouvy o dílo, po předložení prováděcí dokumentace dispozičních výkresů 2. zálohová faktura 60% - po zahájení demontážních a montážních prací na místě montáže - úhrada této faktury je podmínkou pro pokračování montážních prací na místě montáže Konečná faktura 10% - po protokolárním předání díla, resp. po ukončení díla způsobem dle smluvních podmínek Splatnost všech faktur je 14 dní. Platební a smluvní podmínky budou v případě realizace předmětem dalšího jednání a budou upřesněny ve vzájemně odsouhlasené SoD Realizační termíny Prováděcí dokumentace - při podpisu SOD Dodávka materiálu výtahu na - do 10 týdnů* po podpisu SOD a úplném tech. vyjasnění místo montáže Montáž výtahového - do 4-5 týdnů** po dodávce materiálu na místo montáže Zařízení Seřízení, odborné zkoušky, - do 2-5 dnů** po dokončení montáže předání díla Uvedené termíny platí za předpokladu plnění povinností objednatele dle SOD (stavební připravenost, úhrady faktur, součinnost se zhotovitelem apod.) *platí pro standardní zařízení **přesná délka bude zhotovitelem stanovena podle technické specifikace zařízení Záruka Záruční lhůta 60 měsíců na celkové dílo od předání a převzetí díla výtahu, podmínkou je provádění servisní činnost výhradně autorizovaným servisem firmy OTIS a. s. po celou dobu záruční lhůty. 6 měsíců na celkové dílo od předání a převzetí díla, pokud budou servisní činnosti vykonávány jinou firmou než OTIS a.s. Do délky trvání záruční lhůty dané části díla, resp. zařízení se nepočítá doba od uplatnění vady do jejího odstranění, tzn., že po tuto dobu záruční lhůta neběží. Možnost prodloužení záruky / za příplatek 120 měsíců na kompletní pohon a kompletní rozvaděč a 84 měsíců na frekvenční měnič po předání díla, podmínkou je provádění servisní činnosti výhradně autorizovaným servisem firmy OTIS a. s. po celou dobu záruční lhůty a dodávka monitorovacího zařízení REM (viz. příplatek) Seznam příloh Příloha č. 1. Technická specifikace výtahu Příloha č. 2. Vzory interiéru kabiny Příloha č. 3. REM Vzdálený monitoring výtahů Příloha č. 4. e*service Příloha č. 5. Informace o společnosti OTIS a. s. strana 7 z 16

8 Příloha č. 1. Technická specifikace výtahů Genesis: Typ výtahu: GeN2 Genesis Osobní výtah - bezstrojovnový Hlavní parametry / umístění výtahu: Výtah V1 a V2 Počet stanic / nástupišť: 9/9 neprůchozí Nosnost / počet osob: 630 kg / 8 osob Jmenovitá rychlost: ¹ m/s 1 Průchozí: ne Typ řízení: jednosměrné sběrné Skupina výtahů: Simplex 1 jednotka ve skupině s unikátním dvoucestným frekvenčním měničem vyvinutým pro rekuperaci el. energie Rozvaděč: OTIS mikroprocesorový, vyvinutý pro systém GEN2 Pohon: - elektrický trakční s frekvenčním pohonem pro plynulý rozběh a dojezd výtahu bezpřevodový pohon účinnost až 90% - bezpřevodový synchronní motor, který má oproti asynchronním strojům vyšší účinnost a také delší životnost, s rekuperací el. energie Nosné prostředky: Ploché pásy patent společnosti OTIS testovány na 120 milionů cyklů vyšší životnost oproti klasickým ocelovým lanům, ověřená technologie bez potřeby mazání, s nepřetržitým monitorováním stavu pásů Umístění pohonu: výtah bez strojovny, pohon umístěn v horní části výtahové šachty pod stropem Komunikace: Obousměrné dorozumívací zařízení přes GSM bránu (SIM v rámci servisního kontraktu) Šachta: Provedení šachty (materiál): Zdvih: Rozměry šachty (š x h): Prohlubeň výtah: Horní přejezd výtahu: Prostory pod šachtnou: Osvětlení výtahové šachty: Kabina: Estetika kabiny: Rozměry kabiny (š x hl x v): Materiál stěn / odstín: Vstupní portál v kabině / odstín: Povrch podlahy: Provedení stropu / odstín: Okopové lišty: Provedení osvětlení: Madlo / umístění madla: Madlo úchopová část: Madlo podpěra: Zrcadlo typ / umístění: Ovládací panel (COP) / povrch: Vybavení ovládacího panelu: Sklopné invalidní sedátko: Invalidní provedení výtahu: stávající betonový monolit 24,6 m 1600 mm x 1750 mm čistý vnitřní rozměr 1170 mm 3460 mm WOSAF - výtah není vybaven zachycovači na protiváze (pod šachtou nesmí být prostory přístupné osobám ano, zářivkové po celé výšce šachty Optima 1100 mm x 1400 mm x 2100 mm otiskin Creme otiskin - bílý Guma výběr z barev dle vzorkovníku plochý / bílý ano ze stropního podhledu, LED ano, typ ONDA / na zadní stěně leštěný chrom leštěný chrom ano, se zrcadlem / polovina zadní stěny rovný krátký / nerez, doplňky leštěný chrom tlačítka se světelným potvrzením volby polohová a směrová signalizace nouzové osvětlení kabiny obousměrné dorozumívací zařízení hlásič pater ne gong ano NE NE - Výtah není vybaven dle vyhlášky 398/2009 Sb, a v souladu s ČSN EN81-70 a ČSN EN strana 8 z 16

9 Šachetní a kabinové dveře: Typ šachetních dveří: Typ kabinových dveří: Otevírání: Práh dveří: Typ zárubní / materiál: SF / nerez brus 220 Materiál šachetních dveří: nerez brus 220 Materiál kabinových dveří: nerez brus 220 Požární odolnost: Ochrana kabinových dveří: Elektroparametry pohonu výtahu: PRIMA S PAX automatické stranové otvírání 800 mm x 2000 mm (š x v), při pohledu z nástupiště u rozvaděče se dveře otvírají doleva standardní hliníkový vodící profil EW60 / rozvaděč výtahu v nástupišti bez PO ano, bezpečnostní světelná clona (pro maximální bezpečnost při výstupu a vstupu je navržen systém infračervených paprsků proti přivření, které vytvářejí neviditelnou plošnou clonu ve vstupu do kabiny). Ostatní technické informace Výkon [kw] Jmenovitý proud [A] Záběrový proud [A] Jištění [A] 5,2 7,6 10,3 16 Přívod el proudu: Prostředí pro výtah: Signalizace a privolávače výtahu: Hlášení stanic v kabině výtahu: Značení stanic v kabině výtahu: Přední vstup: Zadní vstup: Poznámka: Ukazatel polohy a směru HPI15: Vertikální ukazatel směru SHL1: 3X400/230 V 50 Hz Základní prostředí šachty a nástupišť / suché a bezprašné, teplota +5 C až +40 C bude upřesněné objednavatelem dodatečně bude upřesněné objednavatelem dodatečně -1, 0, 1, 2, 3, 4, 5, 6, 7; hlavní stanice = 0 - bude upřesněné objednavatelem dodatečně NE ve stanici označené NE nemá výtah vstup ano, pouze v hlavní stanici ano, v ostatních stanicích Signální a řídící moduly: Seznam signálních a řídících modulů, které jsou v ceně nabídky: UDZ+GSM univerzální dorozumívací zařízen s GSM bránou není nutná telefonní linka k výtahu UDZ univerzální dorozumívací zařízení CBM mechanická tlačítka v kabině s mikrozdvihem IRC2D plošná světelná clona CFL1 automatické osvětlení kabiny CPI10 LCD ukazatel polohy a směru v kabině CTTL potvrzení voleb (prosvětlení tlačítek) DCB tlačítko zavření dveří v kabině DZI indikace dveřní zóny HBM mechanická tlačítka na nástupišti s mikrozdvihem LIH osvětlení šachty OCB hlavní vypínač Poznámky: strana 9 z 16

10 Rozsah dodávky a prací: Demontáž stávajícího zařízení, odvoz a ekologická likvidace Dodávka nového výtahu dle norem ČSN a EN Montáž nového výtahu Montáž a demontáž lešení do výtahové šachty Nástupiště - stavební práce spojené s výměnou šachetních dveří (podbetonování prahů + začištění vnitřků šachty po osazení dveří, napojení stávající podlahy k prahům šachetních dveří lino (dlažba), zajištění dveřních otvorů z hlediska BOZP zábrany) Šachta - bourací práce (přesun suti do kontejneru) vyrovnání dna prohlubně provedení bezprašné povrchové úpravy dna prohlubně nátěr Strojovna demontáž stávajícího zařízení (přesun suti do kontejneru) Přípomocné práce (materiálně tech. zabezpečení stavby dovoz závaží, vrtáků atd., zajištění ekologické likvidace odpadu - kontejner + odvoz, úklid) Provedení zkoušek dle příslušných norem ČSN a EN, prohlášení o shodě - CE 1017 Dodání kompletní dokumentace výtahu dle norem ČSN a EN strana 10 z 16

11 Příloha č. 2. Vzory interiéru kabiny výtahů GENESIS Jednotkové ceny uvedených materiálů se mohou od předložené nabídky lišit. Barva kabiny: (dle výběru zákazníka) Provedení stěn kabiny: (typ nerezu dle výběru zákazníka) Podlaha: (odstíny gumy dle výběru zákazníka) Podlaha: (umělý kámen) strana 11 z 16

12 Provedení stropu: (plochý, SKINPLATE odstín bílý) Zrcadlo: plná šířka poloviční výška Madlo: pro kabiny od nosnosti 400kg strana 12 z 16

13 Kabinový ovládací panel: Signalizace v hlavním nástupišti: HPI15 Směrové šipky v nástupištích: SHL - vertikální Přivolávací tlačítka v nástupišti: HBB - jednosměrný sběr HBB - obousměrný sběr strana 13 z 16

14 PŘÍLOHA č. 3. REM Vzdálený monitoring výtahů strana 14 z 16

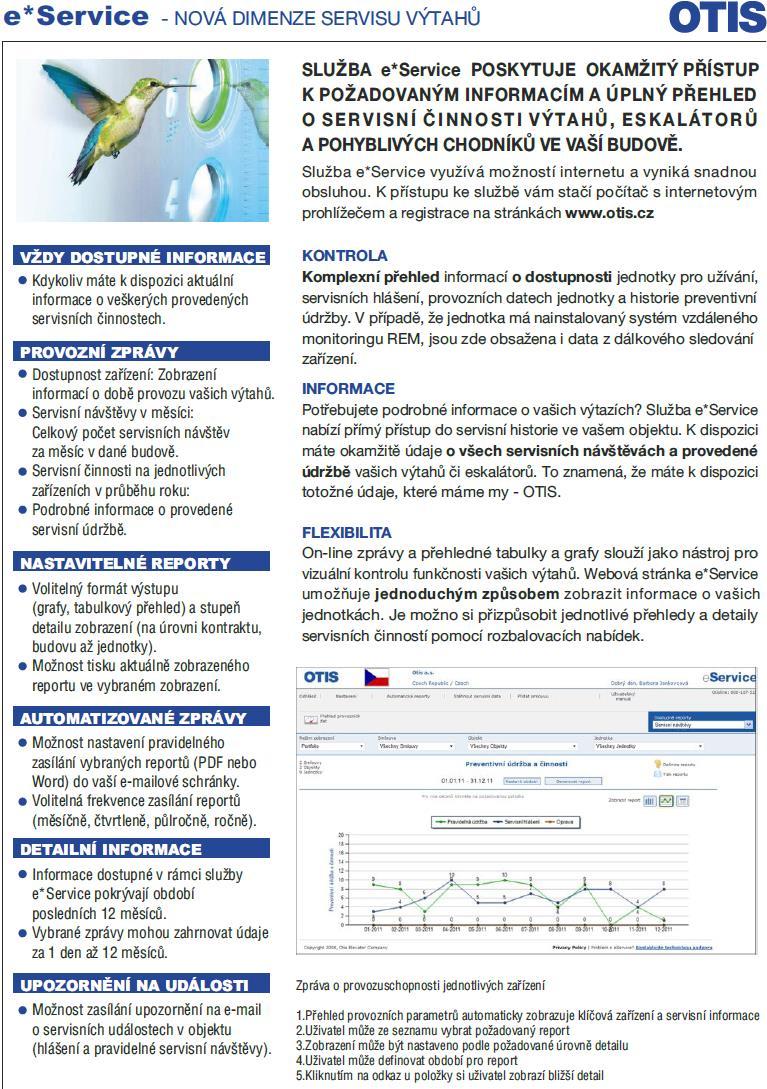

15 PŘÍLOHA č. 4. e*service strana 15 z 16

16 Příloha č. 5. Informace o společnosti OTIS a. s. Společnost OTIS patří do nadnárodní americké skupiny UNITED TECHNOLOGIES CORPORATION a je největší světový výrobce, dodavatel a poskytovatel servisu výtahů, eskalátorů a pohyblivých chodníků. OTIS v ČR patří k vedoucím společnostem na trhu se systémy vertikální dopravy. Využívá produkce závodů OTIS v Německu, Francii, Španělsku, Itálii a dvou tuzemských závodů OTIS v Břeclavi. O své zákazníky a jejich zařízení se OTIS stará prostřednictvím 16 servisních středisek, která jsou umístěna tak, aby byla zabezpečena dobrá obslužnost v kterémkoliv místě České republiky. Ročně je prodáno ve světě přibližně výtahů a pohyblivých schodů firmy OTIS, což znamená podíl zhruba 26% na celosvětovém trhu s novými výtahy. V dnešní době je ve 222 zemích v provozu okolo 1,4 milionu výtahů a eskalátorů OTIS a firma sama pečuje o více jak 1,2 milionu výtahů, pohyblivých chodníků a schodů. Instalovali jsme výtahy v 80 ze 100 nejvyšších budov světa. OTIS prodává každý rok okolo svých produktů a udržuje vztahy s více jak zákazníky. Zaměstnává přibližně pracovníků (z toho pracovníků mimo USA). HISTORIE SPOLEČNOSTI V ČR 60. léta TRANSPORTA s.p. se specializovala na výrobu výtahů (odštěpné závody v Břeclavi a Brně) závody v Břeclavi a Brně se přetransformovaly na samostatný právní subjekt 1991 kapitálový vstup společnosti OTIS, založení joint venture se společností TRANZA a.s TRANZA OTIS a.s. uvedla a prezentovala výtahovou řadu nazvanou E-line na trh ČR a SR, Polska, Maďarska, Turecka a Řecka společnost OTIS získala 100% podíl v TRANZA OTIS a.s. a mění název na OTIS a.s výrobní závod v Břeclavi uved na trh novou řadu výtahů nazvanou E-line Field Friendly. OTIS a.s. získala Evropský certifikát ISO 9001 a Lift Directiv pro EU vydaný TÜV Bayern společnost OTIS uvedla na trh nový, bezpečnější, typ eskalátoru pod označením NEXT STEP Výrobní závod OTIS Břeclav uvedl na trh nový, tichý, energeticky úsporný, ekologický výtah určený pro rekonstrukce výtahů GEN2Mod Výrobní závod OTIS Břeclav uvedl na trh výtahovou řadu pro panelové domu v ČR nazvanou GEN2Nova. Výtahy se opírají o technologii GEN2Mod. strana 16 z 16
