Inteligentní senzory umožňující. Vývoj inteligentních strojů pro The Connected Enterprise

Transkript

1 Inteligentní senzory umožňující ývoj inteligentních strojů pro The Connected Enterprise

2 iditelnost od jednotlivých zařízení po kancelář The Connected Enterprise mění charakter průmyslové automatizace propojením informačních (IT) a provozních technologií (OT) do jediné, sjednocené architektury. Díky integrovanému řízení, informacím a také zlepšení, které plyne z technologie Internet of Things (IoT), umožňuje koncept The Connected Enterprise shromažďovat a analyzovat data a transformovat je do využitelných informací. Řídicí systém Integrated Architecture pomáhá výrobcům vytvářet inteligentní zařízení, která poskytují přístup k těmto informacím a umožňují rychle reagovat na měnící se požadavky trhu. Inteligentní senzory a jednotky / Allen-Bradley založené na technologii IO-Link jsou základem integrovaného řízení a informací, protože poskytují přehlednou viditelnost provozních dat prostřednictvím řídicích systémů platformy Integrated Architecture. Umožňuje využít The Connected Enterprise s integrovaným řízením a přenosem informací Optimalizace podniku Řízení obchodních případů Shromažďování a analýzy informací Konvergovaná, zabezpečená síťová infrastruktura Řízení výroby Provoz Multidisciplinární řízení Technická činnost Inteligentní zařízení Údržba Co je to? IO-Link je celosvětově rozšířený sériový protokol pro komunikaci mezi dvěma body založený na otevřeném standardu (IEC -9), který umožňuje snadnou integraci čidel a aktuátorů do systému propojeného podniku. Prostřednictvím IO-Link získáte přístup ke všem konfiguračním parametrům čidel, procesním údajům a diagnostice. Můžete překročit rámec detekce produktů na stroji nyní můžete MONITOROAT stav svého stroje během provozu. Funkce IO-Link navíc zjednodušuje nastavení a uvedení do provozu a současně nabízí zvýšenou flexibilitu pro současné i budoucí procesy.

3 Díky kombinaci jednoduché implementace s výkonnými daty a diagnostikou dokážou inteligentní senzory s IO Link optimalizovat vaše současné stroje a připravit je na budoucnost čímž se prodlouží jejich doba využitelnosti a zároveň se zvýší vaše produktivita. Rychlejší uvedení na trh Programování senzorů a procesoru ve stejném softwarovém prostředí (software Studio 000 ) Intuitivní programování zjednodušuje počáteční nastavení a pomáhá eliminovat logické chyby Hladká integrace s řídicím systémem Rockwell Automation Integrated Architecture Nižší celkové náklady na vlastnictví Žádné dodatečné náklady na senzory využívající IO-Link Žádné změny zapojení Škálovatelné řešení aktivujte funkce IO-Link podle potřeby Plně konfigurovatelné senzory zmenšují rozsah vašeho vybavení a zjednodušují správu skladových jednotek (SKU) o 0 % Lepší využití prostředků Snadný přístup k užitečným kontextovými datům, která mohou pomoci maximalizovat celkovou efektivitu zařízení (OEE) a střední dobu mezi poruchami (MTBF) Diagnostika v reálném čase zahrnuje funkci časových značek, optimalizaci preventivní údržby a odstraňování poruch, a zkracuje tak dobu řešení problémů až o 90 % Různé profily usnadňují flexibilní výrobu zkrácením doby výměny každého senzoru z minut na sekundy Řízení podnikových rizik Funkce automatické konfigurace zařízení (ADC) snižují počet chyb při výměnách senzorů Změny konfigurace lze omezit pouze na autorizovaný personál Zajištění shody s definovaným kusovníkem Inteligentní senzory. Inteligentní stroje. Inteligentní výroba.

4 00:00:BC::0F:C7 DANGER DC SINK\ SOURCE DC SOURCE 0 7 A0 B0 Z A B Z FUSE OK A Ao B B0-0 0 Z Z0-0 A+ A- 0 B+ B- 0 Z+ Z NC NC COM 0 COM 0 0 I I 07 0 DC INPUT DC PUT IN Naše integrované řešení s inteligentními senzory Skutečně propojený podnik má řízení v reálném čase a informace dostupné mezi jednotlivými platformami a zařízeními v rámci celé organizace. oblasti propojení koncových zařízení ve výrobní hale do platformy The Connected Enterprise nabízí naše integrovaná architektura inteligentní senzory a jednotky /, které poskytují informace, pokročilé funkce nebo flexibilitu a současně zvyšují efektivitu v rámci jednotlivých strojů i celého provozu. HIGH SPEED COUNTER Integrace do skříně DC INPUT TTL EtherNet/IP EtherNet/IP Na stroji Při použití úplného řešení od společnosti Rockwell Automation, včetně softwaru Studio 000 Logix Designer, získáte prémiovou integraci vylepšenou úroveň integrace s funkcemi a vlastnostmi, které nenabízejí žádní konkurenti. Jedná se například o následující: Zjednodušená konfigurace senzoru prostřednictvím Add-on profilů (AOP) Procesor ukládající konfiguraci senzoru automaticky pro případnou výměnu zařízení (ADC) Automaticky formátované a pojmenované tagy senzorů Produkty využívající Allen-Bradley IO-Link Master jednotky 7 POINT I/O a 7 ArmorBlock IO-Link Master jednotky IO-Link Možnost připojení až osmi zařízení (rozhraní IO-Link nebo standardní rozhraní /) Master jednotka POINT I/O pro montáž do skříně (IP0) erze ArmorBlock pro montáž stroji (IP7) Funkce časové značky u modelu ArmorBlock poskytuje data senzorů v přehledné formě a umožňuje tak dosáhnout kvalitnějších metrik Senzor JT isisight Senzor EF RightSight Senzor pro laserové měření LMS Senzor značky soutisku barev CRM Fotoelektrické snímače Informuje systém, když je znečištěná čočka. Změny parametrů zajišťuje procesor v průběhu změn linky/nástrojů, což zvyšuje flexibilitu výroby (například nastavené hodnoty) Indikace intenzity signálu senzoru umožňuje monitorovat opotřebování stroje K dispozici jsou možnosti uzamknutí, které umožňují zamknout místní nastavení při provozu v režimu IO-Link, aby žádná změna provedená uživatelem nezměnila nastavení senzoru

5 00:00:BC::0F:C7 DANGER DC SINK\ SOURCE DC SOURCE NC NC DC INPUT DC PUT A Ao- B B0- Z Z0- A+ A- B+ B- Z+ Z COM COM I I A0 B0 Z0 A B Z 0 FUSE OK IN TTL Příklad časové značky Datum Hodina Minuta Sekunda Přev Senzor Nízká rezerva (znečištěná čočka) 7// 0 7 Přev Senzor Dobrá rezerva (čočka čistá) 7// 0 0 Přev Senzor Přeběh teploty 7// Přev Senzor Odpojen 7// 7 Přev Senzor Připojen 7// Přev Senzor Změna parametru 7// 0 9 Data časové značky (synchronizace CIP) upozorňují na události senzoru a poskytují vstupní data pro monitorování v reálném čase: Poškození nebo výměna senzoru/kabelu Změny parametrů senzoru Přítomnost nebo nepřítomnost snímaného cíle Čočka čistá/znečištěná Profil : 000 Profil : 000 Profil : 000 Procesor Allen-Bradley Konfigurace master jednotky HIGH SPEED COUNTER DC INPUT ADC Master jednotka Allen-Bradley IO-Link Senzory Allen-Bradley IO-Link ADC Konfigurace senzoru Lze nastavit a uložit několik profilů a zvýšit tak pružnost výroby Změny parametrů senzorů během pouhých sekund (například pro různé velikosti sad) Je možné eliminovat chyby ručního programování během přenastavení výrobních parametrů Do senzorů jsou odesílány konzistentní parametry pro změny linky Personál si již nemusí pamatovat několik procesů programování senzorů Automatická konfigurace zařízení (ADC) ýměna senzorů nebo master jednotek IO-Link je snadná. Stačí jednoduše odstranit starý komponent Allen-Bradley IO-Link a připojit nový procesor automaticky odešle konfiguraci do nového zařízení. 87TM 87FM 87C miniaturní Bezdotykové snímače Stav provozní rezervy pomáhá optimalizovat instalaci senzorů pro dosažení nejlepšího výkonu Monitorování vzdálenosti k detekovaným cílům (detekování opotřebování stroje) Okamžitá indikace poškozeného snímacího prvku Specifické názvy dle aplikace pomáhají uživatelům rychle lokalizovat senzor ve stroji 8P 87T Senzory tlaku a teploty Skutečné hodnoty tlaku a teploty jsou dostupné v procesoru Nastavené hodnoty můžete měnit prostřednictvím procesoru, když jsou nutné změny procesů Procesor můžete používat k nastavení parametrů a lokální displej k zobrazení aktuálních hodnot Můžete konfigurovat datové jednotky senzoru (například PSI nebo bar pro senzory tlaku)

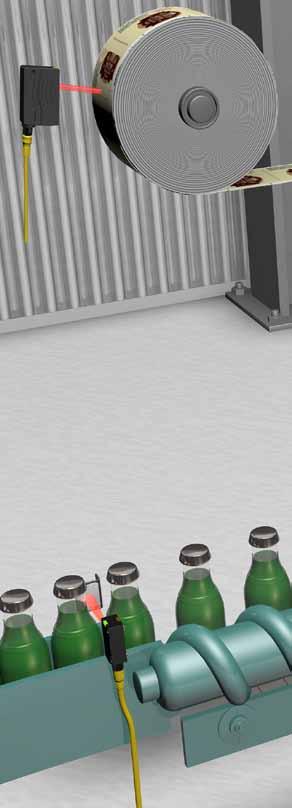

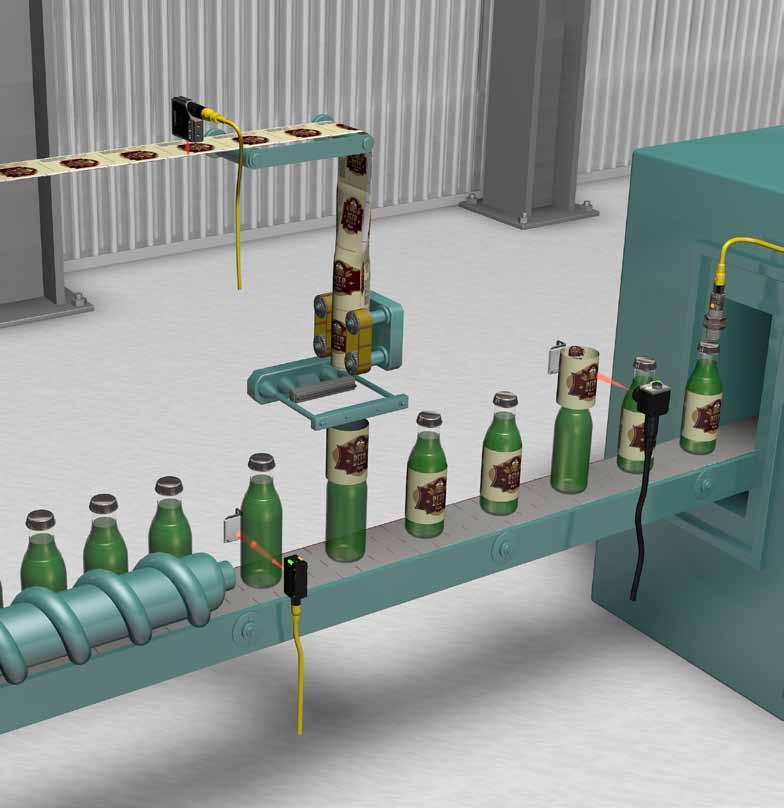

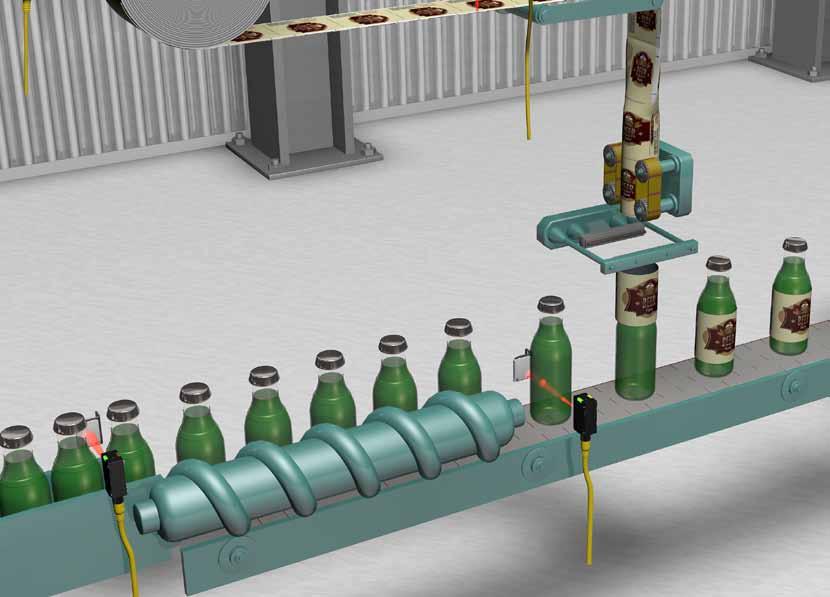

6 Jak funguje? Inteligentní senzory vybavené funkcí IO-Link fungují stejně jako standardní / senzory, které již používáte, dokud nejsou připojeny k master jednotce. Při propojení těchto senzorů se master jednotkou IO-Link pak můžete získat přístup ke všem pokročilým datům a konfiguračním funkcím, které IO-Link nabízí. To znamená, že dnes můžete flexibilně nainstalovat inteligentní senzory jako standardní / rozhraní a později aktivovat funkci IO-Link kdykoli a kdekoli si to budete přát aniž byste museli instalovat nákladné nové kabely nebo senzory. Pin Signál Poznámka L+ výstup Závisí na senzoru L- Uzemnění C/Q Komunikační/ spínací signál Použití Tento příklad znázorňuje, jak může IO-Link změnit váš způsob vnímání a údržby stroje. Místo počítání nebo detekce produktů mohou senzory rovněž poskytovat cenné informace o stavu stroje, které napomáhají předcházet prostojům a současně zlepšují efektivitu procesů. Poznámka: Tento příklad upozorňuje pouze na několik klíčových funkcí a ne na vše, co nabízí IO-Link a senzory z této řady. Produkt Funkce Klíčová funkce IO-Link LMS senzor pro laserové měření Monitoruje průměr cívky s etiketami íce profilů CRM senzor značky soutisku barev Detekuje značky soutisku pásu etiket JT fotoelektrické čidlo A JT fotoelektrické čidlo B Detekuje produkt vycházející ze zásobníku Detekuje produkt pro umístění etikety Automatická konfigurace zařízení (ADC) EF fotoelektrické čidlo Detekuje nesprávně umístěné pláště etiket Alarm nízké rezervy s časovou značkou 87TM indukční bezdotykový senzor Monitoruje přítomnost uzávěru lahve Stav senzoru

7 Jak to funguje Nastavení v procesoru pro spínání při různých cívkách s fólií, když je zapotřebí nová role. Protože sepnutí je označeno časovou značkou, procesor bude vědět, kdy role obvykle dochází a jak dlouho trvá operátorovi její výměna. Instrukce v hlášeních mohou konfigurovat senzor tak, aby detekoval nové balení během změn linky Je-li senzor nahrazen jiným kompatibilním senzorem, odešle procesor zlatou konfiguraci do nového senzoru Název pro konkrétní aplikaci Zone, LMS,RollSize Zone,CRM,Register Zone,PE,Bottle Detect Zone,PE,BottleDetect Název tagu v procesoru (generován automaticky) My_7_IOL::I.Ch0.Distance My_7_IOL::I.Ch0.Triggered My_7_IOL::I.Ch0.Triggered My_7_IOL::I.Ch0.MarginLevel My_7_IOL::I.Ch.Triggered My_7_IOL::I.Ch.Triggered My_7_IOL::I.Ch.MarginLowAlarm My_7_IOL::I.Ch.Triggered My_7_IOL::I.Ch.MarginLowAlarm Monitoruje provozní rezervu senzoru a kontroluje snížení výkonu v důsledku znečištění čočky. Když se čočka znečistí, odešle oznámení s časovou značkou do procesoru, že je doporučeno vyčištění, aby byla zajištěna správná detekce cíle. Časovou značkou je rovněž označeno zvýšení provozní rezervy, aby procesor věděl, jak dlouho trvalo operátorovi vyčištění čočky senzoru. Zone,PE,LabelDetect My_7_IOL::I.Ch0.Triggered My_7_IOL::I.Ch0.MarginLowAlarm Jestliže se poškodí hlava senzoru, obdrží procesor zprávu, že senzor vypadl a IO data jsou ohrožena Zone,PX,CapDetect My_7_IOL::I.Ch.Triggered My_7_IOL::I.Ch.MarginStatus 7
