CENÍK 2016/17. Dovozce sortimentu armatur pro rozvody vody, plynu, topení a výrobků pro sanitární techniku.

Transkript

1 CENÍK 2016/17 Dovozce sortimentu armatur pro rozvody vody, plynu, topení a výrobků pro sanitární techniku.

2 obsah 1. Obchodní podmínky 1 2. Kulové uzávěry pro vodu a plyn Ostatní armatury voda Pryž. kompenzátory, mezipřírubové uzavírací klapky a přírubové šikmé filtry Redukční ventily, odkalovací filtry Měřidla Šroubení a prodloužení Mosazné tvarovky Topenářské armatury Vodovodní baterie s časovým spínačem Zásobníkové ohřívače vody LEOV Bytové armatury Regulační ventily Schell Propojovací flexibilní nerezové hadice Flexibilní připojení a odpadní sifony Doplňkový sortiment pro instalace 51

3 obchodní podmínky: Ceník je platný od do odvolání. Uvedené ceny jsou bez DPH. Slevy z ceníku poskytujeme dle smluvních podmínek jednotlivých partnerů. Platba faktur je možná převodem, v hotovosti, anebo dobírkou. Vyhrazujeme si právo na změnu ceny nebo nabídky výrobků. Dodací podmínky: Vyskladnění zboží u sortimentu, který je skladem, je garantováno do dvou dnů od obdržení objednávky. Objednávky došlé do 13:00 budou vyskladněny ještě týž den. Vyskladněním zboží se rozumí osobní převzetí, popřípadě předání zboží veřejnému přepravci. Doprava zboží je po celé ČR zdarma FCO sklad odběratele při odběru zboží nad 4000 Kč bez DPH. U zboží, které není trvale vedeno skladem, je dodací doba stanovena dohodou po převzetí závazné objednávky. V případě vrácení zboží bude kupujícímu účtován manipulační poplatek ve výši 10% z hodnoty vráceného zboží bez DPH. Záruka kvality zboží: Na zboží dodávané na trh naší společností poskytujeme záruku 2 roky od data prodeje. Záruka se vztahuje na závady vzniklé při výrobě a použitím vadného materiálu. Záruka se nevztahuje na závady vzniklé nedodržením technických parametrů, neodbornou montáží, u speciálních výrobků nepoužitím předepsaného filtračního zařízení apod. Upozornění: Pokud jsou výrobky dodávané naší firmou pevně zabudovány ve stavbě, je třeba svěřit montáž odborné firmě. Naši zahraniční dodavatelé neuznávají reklamace prasklých závitů při použití konopí k utěsnění závitů mosazných armatur. U uznané reklamace měníme zboží za zboží, přičemž u reklamací redukčních ventilů a vodovodních baterií SILFRA je třeba uvádět podrobný popis závady. Současně prohlašujeme, že naše firma je pojištěná na škodu způsobenou vadným výrobkem do ,- Kč pro celou Evropu. Postup v případě vzniklé škody zaviněné vadným výrobkem: doložit údaje odborné firmy, která výrobek montovala doložit údaje obchodního řetězce, kde byl výrobek zakoupen fotodokumentaci z místa montáže + poškozených věcí zajistit přístup pojišťovacího agenta na místo škody do 72 hodin zajistit vadný výrobek pro znalecký posudek popis vzniku škody (datum, čas, co způsobilo škodu, kde byl výrobek namontován) seznam poškozených věcí, předběžná výše poškození V případě vyšších škod nad ,- Kč likvidujeme škodu s pomocí soudního znalce, který si před posouzením vyžádá další informace jako např.: prováděcí projekt, protokol o tlakové zkoušce (potvrzený zadavatelem díla), způsob zajištění proti tepelné roztažnosti, zprávu dodavatele vody o tlacích v řádech apod. V případě uznání reklamace: zaslat žádost poškozeného o náhradu škody čestné prohlášení poškozeného, že neuplatňuje škodu z jiné pojistky č. účtu, kde má být plnění zasláno kontakty na poškozeného doklad o prodeji od obchodního řetězce odborné montážní firmě Výrobky, jejichž původ není v EU a které podléhají certifikaci podle zákona č. 22/1997 Sb. v platném znění, jsou odzkoušeny autorizovanou osobou a je pro ně vystaveno prohlášení o shodě. Výdejní doba: Pondělí až čtvrtek od 7.30 hod do hod, pátek od 7.30 hod do 15.30, po dohodě i jinak. TĚŠÍME SE NA VAŠE OBJEDNÁVKY! Objednávky přijímáme faxem nebo em. Tel.: , , fax: objednavky@pozam.cz 1

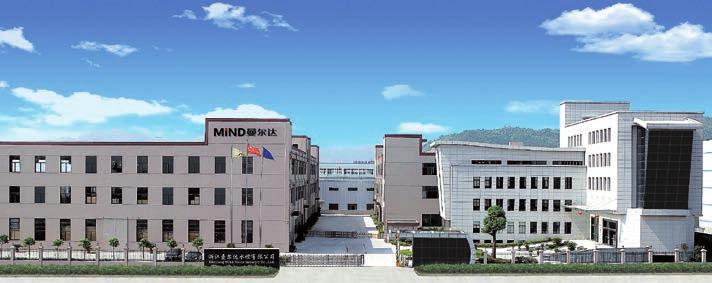

4 kulové uzávěry voda výrobce: Mind Technická data Materiály: 1. Tělo poniklovaná mosaz 2. Tělo druhá část poniklovaná mosaz 3. Koule pochromovaná mosaz 4. Sedlo koule P. T. F. E teflon 5. Hřídel mosaz 6. Těsnící "O" kroužek hřídele NBR 7. Těsnící "O" kroužek hřídele NBR 8. Páka ocel 9. Upevňovací matka páky ocel Rozměry (mm): DN D A S H B KG 1/2 13,5 45, ,2 85 0,15 3/4 17,5 53, ,3 85 0, ,42 5/4" 2 72, ,58 6/4" 36 83, , ,25 2

5 kulové uzávěry voda výrobce: Mind ART. M002L Kulový kohout PN 25, těsněný dvěma O kroužky rozsah teplot: 0 až 95 C oboustranný vnitřní závit ovládání pákou Rozměr 1/2 " 3/4 " 1 " 5/4 " 6/4 " 2 " 2 1/2" 3" Cena Balení 14/168 18/108 8/48 8/24 8/24 4/ ART. M012L Kulový kohout PN 25, těsněný dvěma O kroužky rozsah teplot: 0 až 95 C oboustranný vnitřní závit ovládání motýlkem Rozměr 1/2 " 3/4 " 1 " Cena Balení 15/180 18/108 8/48 ART. M003L Kulový kohout PN 25, těsněný dvěma O kroužky rozsah teplot: 0 až 95 C vnitřní/vnější závit ovládání pákou Rozměr 1/2 " 3/4 " 1 " 5/4 " 6/4 " 2 " Cena Balení 14/168 18/108 8/48 8/24 8/24 4/12 ART. M013L Kulový kohout PN 25, těsněný dvěma O kroužky rozsah teplot: 0 až 95 C vnitřní/vnější závit ovládání motýlkem Rozměr 1/2 " 3/4 " 1 " Cena Balení 15/180 18/108 8/48 ART. JY 301 Kulový kohout s hadicovým nástavcem PN 16, těsněný dvěma O kroužky rozsah teplot: 0 až 95 C ovládání pákou Rozměr 1/2 " 3/4 " Cena Balení 12/120 8/80 3

6 kulové uzávěry voda výrobce: Mind Technická data Materiály: 1. Tělo poniklovaná mosaz 2. Tělo druhá část poniklovaná mosaz 3. Koule pochromovaná mosaz 4. Sedlo koule P. T. F. E teflon 5. Hřídel mosaz 6. Kluzné těsnění hřídele P. T. F. E teflon 7. Těsnící "O" kroužek hřídele NBR 8. Těsnění hřídele P. T. F. E teflon 9. Upevňovací matka mosaz 10. Upevňovací matka páky ocel 11. Páka ocel Rozměry (mm): DN D A S H B KG 1/2 13,5 45, ,2 85 0,15 3/4 17,5 53, ,3 85 0, ,42 5/4" 2 72, ,58 6/4" 36 83, , ,25 4

7 kulové uzávěry voda výrobce: Mind ART. M002LU Kulový kohout PN 25, těsněný dvojitou ucpávkou a O kroužkem rozsah teplot: 0 až 95 C oboustranný vnitřní závit ovládání pákou Rozměr 1/2 " 3/4 " 1 " 5/4 " 6/4 " 2 " Cena Balení 14/168 18/108 8/48 8/24 8/24 4/12 ART. M012LU Kulový kohout PN 25, těsněný dvojitou ucpávkou a O kroužkem rozsah teplot: 0 až 95 C oboustranný vnitřní závit ovládání motýlkem Rozměr 1/2 " 3/4 " 1 " Cena Balení 14/168 18/108 8/48 ART. M003LU Kulový kohout PN 25, těsněný dvojitou ucpávkou a O kroužkem rozsah teplot: 0 až 95 C vnitřní/vnější závit ovládání pákou Rozměr 1/2 " 3/4 " 1 " 5/4 " 6/4 " 2 " Cena Balení 14/168 18/108 8/48 8/24 8/24 4/12 ART. M013LU Kulový kohout PN 25, těsněný dvojitou ucpávkou a O kroužkem rozsah teplot: 0 až 95 C vnitřní/vnější závit ovládání motýlkem Rozměr 1/2 " 3/4 " 1 " Cena Balení 15/180 20/120 8/48 ART. M205 Kulový kohout s odvodněním PN 25, těsněný dvojitou ucpávkou a O kroužkem rozsah teplot: 0 až 95 C oboustranný vnitřní závit ovládání pákou Rozměr 1/2 " 3/4 " 1 " 5/4 " 6/4 " 2 " Cena Balení 6/72 10/60 6/36 8/24 6/18 4/12 5

8 kulové uzávěry voda výrobce: R.I.V. Itálie Technická data Materiály: 1. Tělo poniklovaná mosaz 2. Tělo druhá část poniklovaná mosaz 3. Koule pochromovaná mosaz 4. Sedlo koule P. T. F. E 5. Těsnící "O" kroužek hřídele NBR 6. Hřídel mosaz 7. Páka hliník 8. Matice pozinkovaná ocel Rozměry (mm): DN Ø H S L F PN KG P/box 1/4" , /8" , /2" 14, , /4" , " ,5 32 0, /4" 30, , /4" , " ,5 25 1, /2" , " , " ,

9 kulové uzávěry voda výrobce: R.I.V. Itálie ART Kulový plnoprůtokový kohout PN 25, těsněný dvěma O kroužky CW 614N / CW 617N rozsah teplot: 0 až 100 C oboustranný vnitřní závit ovládání hliníkovou pákou Rozměr 1/4 " 3/8 " 1/2 " 3/4 " 1 " 5/4 " 6/4 " 2 " 2 1/2 " 3 " 4 " Cena Balení 50/300 50/300 30/180 10/120 10/70 8/48 6/36 4/24 1/16 1/8 1/6 ART Kulový plnoprůtokový kohout PN 25, těsněný dvěma O kroužky CW 614N / CW 617N rozsah teplot: 0 až 100 C oboustranný vnitřní závit ovládání hliníkovým motýlkem Rozměr 1/4 " 3/8 " 1/2 " 3/4 " 1 " Cena Balení 50/300 50/300 30/210 10/120 10/70 ART Kulový plnoprůtokový kohout PN 25, těsněný dvěma O kroužky CW 614N / CW 617N rozsah teplot: 0 až 100 C vnitřní/vnější závit ovládání hliníkovou pákou Rozměr 1/4 " 3/8 " 1/2 " 3/4 " 1 " 5/4 " 6/4 " 2 " Cena Balení 50/300 50/300 30/180 10/70 10/60 8/48 6/36 4/16 ART Kulový plnoprůtokový kohout PN 25, těsněný dvěma O kroužky CW 614N / CW 617N rozsah teplot: 0 až 100 C vnitřní/vnější závit ovládání hliníkovým motýlkem Rozměr 1/4 " 3/8 " 1/2 " 3/4 " 1 " Cena Balení 5/300 5/300 30/210 10/120 10/70 ART Kulový plnoprůtokový kohout se šroubením PN 25, těsněný dvěma O kroužky CW 614N / CW 617N rozsah teplot: 0 až 100 C vnitřní/vnější závit ovládání hliníkovým motýlkem Rozměr 1/2 " 3/4 " 1 " Cena Balení 25/150 10/70 10/60 ART Kulový kohout s hadicovým nástavcem PN 16, těsněný dvěma O kroužky CW 614N / CW 617N rozsah teplot: 0 až 100 C ovládání hliníkovou pákou v zelené barvě Rozměr 1/2 " 3/4 " 1 " Cena Balení 20/120 10/60 6/36 7

10 Technická data kulové uzávěry plyn výrobce: R.I.V. Itálie Materiály: 1. Tělo poniklovaná mosaz 2. Tělo druhá část poniklovaná mosaz 3. Koule pochromovaná mosaz 4. Sedlo koule P. T. F. E 5. Těsnící "O" kroužek hřídele FKM 6. Těsnící "O" kroužek hřídele NBR 7. Hřídel mosaz 8. Páka hliník 9. Matice pozinkovaná ocel Rozměry (mm): DN Ø F H L S KG PN P/box 1/4" 10 12,5 44, , /8" 10 12,5 44, , /2" , /4" , " , /4" , /4" , " ,

11 kulové uzávěry plyn výrobce: R.I.V. Itálie ART Kulový plnoprůtokový kohout PN 4 CW 614N / CW 617N rozsah teplot: -5 až 70 C oboustranný vnitřní závit ovládání ocelovou pákou Rozměr 3/8 " 1/2 " 3/4 " 1 " 5/4 " 6/4 " 2 " Cena Balení 30/150 10/120 10/70 10/60 6/36 4/24 4/16 ART Kulový plnoprůtokový kohout PN 4 CW 614N / CW 617N rozsah teplot: -5 až 70 C oboustranný vnitřní závit ovládání hliníkovým motýlkem Rozměr 1/2 " 3/4 " 1 " Cena Balení 10/120 10/70 10/60 ART Kulový plnoprůtokový kohout PN 4 CW 614N / CW 617N rozsah teplot: -5 až 70 C vnitřní/vnější závit ovládání hliníkovou pákou Rozměr 1/2 " 3/4 " 1 " 5/4 " 6/4 " 2 " Cena Balení 10/120 10/60 10/60 6/36 4/16 4/16 ART Kulový plnoprůtokový kohout PN 4 CW 614N / CW 617N rozsah teplot: -5 až 70 C vnitřní/vnější závit ovládání hliníkovým motýlkem Rozměr 1/2 " 3/4 " 1 " Cena Balení 10/120 10/70 10/60 ART Přípojka pro plynoměry CW 614N / CW 617N rozsah teplot: -5 až 70 C s posuvným držákem do zdiva 100 mm Rozměr 3/4 " 5/4 " 1 " 5/4 " Cena Balení 1/30 1/30 ART Přípojka pro plynoměry CW 614N / CW 617N rozsah teplot: -5 až 70 C s posuvným držákem do zdiva 250 mm Rozměr 1 " 5/4 " 1 " 5/4 " Cena 1161 Balení 1/25 9

12 náhradní díly a příslušenství pro kulové uzávěry ART červená Hliníková páka pro kulové uzávěry výrobce R.I.V. Itálie ART žlutá Rozměr kulového uzávěru 1/4" 1/2" 3/4" 1" 5/4" 6/4" 2" 2 1/2" 3" 4" Cena Balení ART červená Hliníková křídlová rukojeť pro kulové uzávěry výrobce R.I.V. Itálie ART žlutá Rozměr kulového uzávěru 1/4" 1/2" 3/4" 1" Cena Balení ART. M000L páka Páka / Křídlová rukojeť pro kulové uzávěry výrobce Mind ART. M000L motýl Rozměr kulového uzávěru 1/2" 3/4" 1" 5/4" 6/4" 2" 2 1/2" 3" Cena Balení 10

13 ostatní armatury voda ART. M8128 Kulový kohout s filtrem PN 25 (kombinace kulový uzávěr + šikmý filtr) materiál: mosaz ovládání pákou Rozměr 1/2 " 3/4 " 1 " Cena Balení ART. M223 Kulový plnoprůtokový kohout s hrdly pro pájení PN 20 materiál: mosaz ovládání pákou Rozměr DN15 DN18 DN22 DN28 Cena Balení ART Kulový plnoprůtokový kohout podomítkový PN 25 CW 614N / CW 617N oboustranný vnitřní závit ovládání chromovou rukojetí Rozměr 1/2 " 3/4 " Cena Balení ART Kulový uzávěr k čerpadlům PN 10 materiál: mosaz Rozměr 1 " 6/4 " Cena 176 Balení 100 ART. 173 Šroubení k čerpadlům PN 25 CW 614N / CW 617N Rozměr 1 " 6/4 " Cena 173 Balení 6 11

14 ostatní armatury voda ART. 365 E Kulový vypouštěcí a napouštěcí kohout s hadicovým nástavcem PN 10 kovová páčka těsněný dvěma O kroužky Rozměr 3/8 " 1/2" 3/4" Cena Balení 15/150 10/100 15/150 ART E Zpětná klapka s plastovou vložkou PN 10/16 (od 5/4 ") materiál: mosaz rozsah teplot: -0 až 70 C oboustranný vnitřní závit montáž do vodorovného i svislého potrubí Rozměr 1/2 " 3/4 " 1 " 5/4 " 6/4 " 2 " Cena Balení 19/228 12/144 9/108 6/72 6/36 3/18 ART E Zpětná klapka s mosaznou vložkou PN 16 materiál: mosaz rozsah teplot: 0 až 100 C oboustranný vnitřní závit montáž do vodorovného i svislého potrubí Rozměr 1/2 " 3/4 " 1 " 5/4 " 6/4 " 2 " Cena Balení 19/228 12/144 9/108 6/72 6/36 3/18 ART T Zpětná klapka s mosaznou vložkou, "T" těžká řada PN16 materiál: mosaz rozsah teplot: 0 až 100 C oboustranný vnitřní závit montáž do vodorovného i svislého potrubí Rozměr 1/2 " 3/4 " 1 " 5/4 " 6/4 " 2 " Cena Balení 20/240 12/144 15/90 8/48 6/36 3/18 ART E Šikmý filtr s nerezovým sítem PN 16 materiál: mosaz rozsah teplot: 0 až 100 C oboustranný vnitřní závit Rozměr 1/2 " 3/4 " 1 " 5/4 " 6/4 " 2 " Cena Balení 20/240 20/120 15/90 6/36 2/24 2/12 Cena náhradního síta Rozměr děr síta v mm 0,9x1,7 0,9x1,7 0,9x1,7 0,9x1,7 0,9x1,7 0,9x1,7 ART Zpětná klapka do vodorovného potrubí PN 16 materiál: mosaz CW 614N / CW 617N rozsah teplot: 0 až 100 C oboustranný vnitřní závit Rozměr 1/2 " 3/4 " 1 " 5/4 " 6/4 " 2 " 2 1/2 " 3 " 4 " Cena Balení 20/240 10/190 10/120 5/50 5/40 1/

15 ostatní armatury voda ART Zpětná klapka s plastovou vložkou PN 16 materiál: mosaz CW 614N / CW 617N rozsah teplot: 0 až 100 C oboustranný vnitřní závit teflonové těsnění montáž do vodorovného i svislého potrubí Rozměr 1/2 " 3/4 " 1 " 5/4 " 6/4 " 2 " 2 1/2 " 3 " 4 " Cena Balení 25/300 20/240 12/144 10/100 5/50 1/ ART Zpětná klapka s mosaznou vložkou PN 16 materiál: mosaz CW 614N / CW 617N rozsah teplot: -10 až 100 C oboustranný vnitřní závit montáž do vodorovného i svislého potrubí Rozměr 1/2 " 3/4 " 1 " 5/4 " 6/4 " 2 " 2 1/2 " 3 " 4 " Cena Balení 25/300 20/240 12/144 10/100 5/50 1/ ART Šikmý filtr s nerezovým sítem PN 20 materiál: mosaz CW 614N / CW 617N; materiál dimenze 4": bronz rozsah teplot: 0 až 80 C oboustranný vnitřní závit Rozměr 1/2 " 3/4 " 1 " 5/4 " 6/4 " 2 " 2 1/2 " 3 " 4 " Cena Balení 20/120 20/120 12/96 10/50 5/30 2/ Cena náhradního síta Rozměr děr síta v mm 0,75x0,40 0,75x0,40 0,75x0,40 1x0,55 1x0,55 1x0,55 1,40x0,75 1,40x0,75 1,40x0,75 ART Koš ke zpětné klapce materiál: nerezová ocel možno kompletovat s art. 2580; 2540 Rozměr 3/4 " 1 " 5/4 " 6/4 " Cena Balení ART Sací koš PN 16 materiál: mosaz masivní provedení Rozměr 1 " 5/4 " 6/4 " 2 " Cena Balení 15/120 6/72 5/60 4/32 ART. 121 Pěticestná tvarovka pro vodárny PN 25 materiál: mosaz CW 614 / CW 617 Rozměr 1" 72 mm 1" 92 mm Cena Balení 1/100 1/100 13

16 ostatní armatury voda ART. K-83 T Ventil přímý PN10 rozsah teplot: 0 až 90 C oboustranný vnitřní závit vřetenové uzavírání Rozměr 3/8" 1/2" 3/4" 1" 5/4" 6/4" 2" Cena Balení ART. K-125 T Ventil přímý s vypouštěním PN10 rozsah teplot: 0 až 90 C oboustranný vnitřní závit vřetenové uzavírání Rozměr 1/2" 3/4" 1" 5/4" 6/4" 2" Cena Balení ART. K-5083 Ventil šikmý PN10 rozsah teplot: 0 až 90 C oboustranný vnitřní závit vřetenové uzavírání Rozměr 1/2" 3/4" 1" Cena ART. K-3 Ventil rohový PN10 rozsah teplot: 0 až 60 C plastový hadičník vřetenové uzavírání Rozměr 1/2" 3/4" Cena Balení ART. K-522 A Ventil šikmý PN10 rozsah teplot: 0 až 60 C oboustranný vnější závit vřetenové uzavírání balení po 15 ks Rozměr 1/2" Cena 252 ART. K-522 T Ventil šikmý PN10 rozsah teplot: 0 až 60 C oboustranný vnější závit vřetenové uzavírání plastový hadičník balení po 12 ks Rozměr 1" Cena 522 ART. K-294 Vršek ventilu materiál mosaz Rozměr 3/8" 1/2" 3/4" 1" 5/4" 6/4" 2" Cena ART. K-350-I Ovládací kolečko Rozměr 1/2" 3/4" 1" 5/4" Cena

17 pryžové kompenzátory výrobce: Jiwa Industries Singapore ART. 99 SF Kompenzátor typ 99 SF přírubový PN 16 materiál: syntetická pryž příruby: galvanizovaná ocel Rozměr Cena ART. 99 TF Kompenzátor typ 99 TF přírubový PN 16 materiál: syntetická pryž příruby: galvanizovaná ocel pouze na objednávku Rozměr Cena Rozměr Cena ART. 99 TU Kompenzátor typ 99 TU závitový PN 16 materiál: syntetická pryž připojovací závit: galvanizovaná ocel Rozměr Cena ART. 99 TUF Kompenzátor typ 99 TUF PN 16 materiál: syntetická pryž připojovací závit, příruba: galvanizovaná ocel pouze na objednávku Rozměr 32 5/4 " 40 6/4 " 50 2 " /2 " 80 3 " Cena mezipřírubové uzavírací klapky ART. KUB 09 Mezipřírubová uzavírací klapka KUB 09 PN 16 rozměry od DN 125 jsou dodávány s ovládáním kolem materiál: litina (GG25) ovládání pákou disk: nerezová ocel AISI 316 Rozměr Cena Rozměr 300 Cena přírubové šikmé filtry ART. FIG 92 Šikmý filtr typ FIG 92 PN 16 materiál: litina (GG25) filtrační vložka: nerez Rozměr Cena

18 nová éra komplexních řešení ze Singapuru Certifikovaná kvalita Know how a potenciál výrobků značky AFA vyráběných firmou JIWA INDUSTRIES nabízí širokou škálu řešení a regulace nejrůznějších médií. Výroba je založena na CAD designu a zpracování CNC. Odpovídající certifikáty dokládají vysokou kvalitu všech našich produktů. PŘÍRUBOVÝ KOMPENZÁTOR mezipřírubové uzavírací klapky šikmé filtry REGIONÁLNÍ PRODEJCE: 16 POZAM Praha výhradní dovozce pro Českou a Slovenskou republiku

19 nová éra komplexních řešení ze Singapuru PŘÍRUBOVÝ KOMPENZÁTOR DIMENZE NEUTRÁLNÍ DÉLKA L AXIÁLNÍ STLAČENÍ AXIÁLNÍ PRODLOUŽENÍ SMĚROVÉ VYCHÝLENÍ mm palce mm mm mm mm ÚHLOVÉ VYCHÝLENÍ 20 3 / / / / Provozní tlak: 16 barů Rozsah teplot: 10 až 110 C Médium: voda, horká voda Příruby: DIN, ANSI, JIS, BIS POLOŽKA NÁZEV SOUČÁSTKY MATERIÁL 1 Plášť (vnější vrstva) Speciální syntetická pryž 2 Plášť (vnitřní vrstva) Speciální syntetická pryž 3 Zpevňující látka Nylonová vrstva 4 Výstuha Tvrzená ocel (drát) 5 Příruba Galvanizovaná ocel PROVOZNÍ TEPLOTA 20 C 50 C 60 C 70 C 80 C 110 C Maximální provozní přetlak (bar) 16 barů 12,4 baru 10 barů 7,5 baru 6,5 baru 3 bary Kompenzátory AFA se instalují na potrubní systémy, které při změnách teploty protékajícího média podléhají délkové roztažnosti materiálu (tzv. dilataci). Slouží ke kompenzaci axiálních, radiálních posuvů i úhlových výchylek, čímž chrání potrubí a další prvky systému před poškozením. Obvykle se také montují do systémů, kde je nutné zamezit vibracím od čerpadel či jiných technologických zařízení. Čím vyšší je provozní teplota média, tím více je omezeno maximální roztažení a pracovní přetlak kompenzátoru. První tabulka udává parametry výrobku v neutrální délce. Při potřebě větších kompenzací je nutné při montáži kompenzátor instalovat s předpětím. Používají se jako součást potrubních systémů pro rozvody vody a teplé užitkové vody. Pro ostatní druhy kapalin je nutné konzultovat použití s výrobcem. Nová éra komplexních řešení ze Singapuru

20 nová éra komplexních řešení ze Singapuru Certifikovaná kvalita Know how a potenciál výrobků značky AFA vyráběných firmou JIWA INDUSTRIES nabízí širokou škálu řešení a regulace nejrůznějších médií. Výroba je založena na CAD designu a zpracování CNC. Odpovídající certifikáty dokládají vysokou kvalitu všech našich produktů. ZÁVITOVÝ KOMPENZÁTOR mezipřírubové uzavírací klapky šikmé filtry REGIONÁLNÍ PRODEJCE: 18 POZAM Praha výhradní dovozce pro Českou a Slovenskou republiku

21 nová éra komplexních řešení ze Singapuru ZÁVITOVÝ KOMPENZÁTOR DIMENZE NEUTRÁLNÍ DÉLKA L AXIÁLNÍ STLAČENÍ AXIÁLNÍ PRODLOUŽENÍ SMĚROVÉ VYCHÝLENÍ mm palce mm mm mm mm ÚHLOVÉ VYCHÝLENÍ 15 1 / / / / Provozní tlak: 16 barů Rozsah teplot: 10 až 80 C Médium: voda, horká voda Závity: BSP & NPT POLOŽKA NÁZEV SOUČÁSTKY MATERIÁL 1 Plášť (vnější vrstva) Speciální syntetická pryž 2 Plášť (vnitřní vrstva) Speciální syntetická pryž 3 Zpevňující látka Nylonová vrstva 4 Závitové napojení Pozinkovaná temperovaná litina 5 Převlečná matice Pozinkovaná temperovaná litina 6 Plunž Pozinkovaná temperovaná litina PROVOZNÍ TEPLOTA 20 C 50 C 60 C 70 C 80 C Maximální provozní přetlak (bar) 16 barů 9,6 baru 7,5 baru 6,2 baru 5 barů Kompenzátory AFA se instalují na potrubní systémy, které při změnách teploty protékajícího média podléhají délkové roztažnosti materiálu (tzv. dilataci). Slouží ke kompenzaci axiálních, radiálních posuvů i úhlových výchylek, čímž chrání potrubí a další prvky systému před poškozením. Obvykle se také montují do systémů, kde je nutné zamezit vibracím od čerpadel či jiných technologických zařízení. Čím vyšší je provozní teplota média, tím více je omezeno maximální roztažení a pracovní přetlak kompenzátoru. První tabulka udává parametry výrobku v neutrální délce. Při potřebě větších kompenzací je nutné při montáži kompenzátor instalovat s předpětím. Používají se jako součást potrubních systémů pro rozvody vody a teplé užitkové vody. Pro ostatní druhy kapalin je nutné konzultovat použití s výrobcem. Nová éra komplexních řešení ze Singapuru

22 nová éra komplexních řešení ze Singapuru Certifikovaná kvalita Know how a potenciál výrobků značky AFA vyráběných firmou JIWA INDUSTRIES nabízí širokou škálu řešení a regulace nejrůznějších médií. Výroba je založena na CAD designu a zpracování CNC. Odpovídající certifikáty dokládají vysokou kvalitu všech našich produktů. MEZIPŘÍRUBOVÁ UZAVÍRACÍ KLAPKA kompenzátory šikmé filtry REGIONÁLNÍ PRODEJCE: POZAM Praha výhradní dovozce pro Českou a Slovenskou republiku

23 nová éra komplexních řešení ze Singapuru MEZIPŘÍRUBOVÁ UZAVÍRACÍ KLAPKA DIMENZE A B ØC D E F ØG mm palce mm mm mm mm mm mm mm / / , / , , , POLOŽKA NÁZEV SOUČÁSTKY MATERIÁL VOLITELNÉ MATERIÁLY 1 Tělo Litina (GG 25) Tvárná litina (GGG 40), AISI 316, SS 304, WCB 2 Těsnění EPDM Buna-N, hypalon, viton, PTFE, silikon 3 Disk AISI 316 Poniklovaná tvárná litina, AL Bronz, SS 304 Tvárná litina pokrytá nylonem 4 Hřídel AISI 416 Nerezová ocel 5 Průchodka Teflon Bronz 6 "O" kroužek Buna-N 7 Těsnění Ocel 8 Pojistný kr. Ocel Jiné materiály je možné po dohodě objednat. Provozní tlak: 16 barů Médium: voda, horká voda Maximální teplota: 130 C Příruby: DIN PN10/16 Mezipřírubové klapky AFA jsou konstruovány jako uzavírací armatury mezi příruby potrubního systému. Nespornou předností klapek je jejich malá stavební délka, snadné ovládání pákou a možnost omezení průtoku pomocí aretace uzávěru. Pro potřeby provozu různých médií je možné nahradit uzavírací element (disk) a těsnění jiným materiálem. Disk je vyroben z nerezové oceli AISI 316, těsnění z materiálu EPDM. Ovládací páka odpovídá ISO 5211, upevňovací oka pro spojení s protipřírubami jsou v souladu s normami DIN, ANS, JIS, BIS. Klapky se používají jako uzavírací armatury v rozvodech vody a teplé užitkové vody. Pro ostatní druhy kapalin je nutné konzultovat použití s výrobcem. Nová éra komplexních řešení ze Singapuru

24 nová éra komplexních řešení ze Singapuru Certifikovaná kvalita Know how a potenciál výrobků značky AFA vyráběných firmou JIWA INDUSTRIES nabízí širokou škálu řešení a regulace nejrůznějších médií. Výroba je založena na CAD designu a zpracování CNC. Odpovídající certifikáty dokládají vysokou kvalitu všech našich produktů. PŘÍRUBOVÝ ŠIKMÝ FILTR kompenzátory mezipřírubové uzavírací klapky REGIONÁLNÍ PRODEJCE: POZAM Praha výhradní dovozce pro Českou a Slovenskou republiku

25 nová éra komplexních řešení ze Singapuru PŘÍRUBOVÝ ŠIKMÝ FILTR 2 4 DIMENZE STAVEBNÍ DÉLKA L H MAXIMÁLNÍ PROVOZNÍ PŘETLAK MAXIMÁLNÍ PROVOZNÍ TEPLOTA mm palce mm mm bar (10 C) C / POLOŽKA NÁZEV SOUČÁSTKY VOLITELNÉ MATERIÁLY 1 Tělo Litina (GG25)/tvárná litina (GGG40) 2 Odnímatelný kryt Litina (GG25)/tvárná litina (GGG40) 3 Filtrační vložka Nerezová ocel (SS304) 4 Vypouštěcí zátka Temperovaná ocel 5 Těsnění "O" kroužek 6 Šroub/matice Karbonová ocel Provozní tlak: 16 barů Médium: voda, horká voda Maximální teplota: 110 C Příruby: PN10/16 Šikmý přírubový filtr AFA chrání potrubní rozvody a ostatní zařízení v systému proti poškození při výskytu pevných částic v protékající kapalině. Konstrukce armatury umožňuje pomocí odkalovací zátky umístěné na přírubě filtru provést pravidelné kontroly usazených kalů a pevných částic a odstranit je. Typické aplikace zahrnují průmyslové rozvody užitkové vody. Nová éra komplexních řešení ze Singapuru

26 redukční ventily a odkalovací filtry výrobce: Malgorani Itálie ART. 142 Redukční ventil objektový PN 25 materiál: mosaz CW 614N / CW 617N rozsah teplot: 0 až 80 C max. tlak na vstupu 25 barů, regulace výstupu 1,2 6 barů, z výroby nastaven na 4 bary včetně připojovacího šroubení s vnějším závitem; předmětem dodávky není manometr k redukčnímu ventilu na objednání dodáváme manometr Ø 50, 0 10 bar Rozměr 1/2 " 3/4 " 1 " 5/4 " 6/4 " 2 " Cena Balení 1 /50 1/32 1/20 1/10 1/10 1/6 ART /2 " 103 3/4 " Redukční ventil pro ohřívače TUV PN 10 CW 614N / CW 617N rozsah teplot: 0 až 80 C max. tlak na vstupu 10 barů, regulace výstupu 1 4 bary, z výroby nastaven na 3 bary oboustranný vnitřní závit Rozměr 1/2 " 3/4 " Cena Balení 1/75 1/75 ART. 154 ART. 157 Odkalovací filtr objektový PN 25 materiál: mosaz CW 614N / CW 617N rozsah teplot: 0 až 80 C oboustranný vnitřní závit vypouštěcí kohout 3/8 " s vnějším závitem velikost otvorů nerezového síta 300 mikronů Rozměr 1/2 " 3/4 " 1 " 5/4 " 6/4 " 2 " Cena Balení 1/15 1/15 1/10 1/10 1/8 1/5 Cena náhradního síta Technická data Rozměry DN H L L1 1/ / / /

27 náhradní díly pro redukční ventily ART. 1 Pružina do redukčního ventilu Díl 1/2 " 3/4 " 1 " 1 1/4 " 2 " Cena ART. 2 Talíř do redukčního ventilu Díl 1/2 " 3/4 " 1 " 1 1/4 " 2 " Cena ART. 3 Těsnění O kroužek talíře Díl 1/2 " 3/4 " 1 " 1 1/4 " 2 " Cena ART. 4 Podložka 12 Díl 1/2 " 2 " Cena 41 ART. 5 Těsnění O kroužek 5 Díl 1/2 " 2 " Cena 3 ART. 6 Úplný píst redukčního ventilu Díl 1/2 " 3/4 " 1 " 5/4 " 6/4 " 2 " Cena ART. 7 Těsnění víka Díl 1/2 " 3/4 " 1 " 1 1/2 " Cena

28 měřidla Axiální manometry materiál pouzdra: plast (ABS) závit G 1/4 " Průměr 50 mm 63 mm Artikl 119Z Z Z Z Tlaková řada 0 6 bar 0 10 bar 0 6 bar 0 10 bar Cena Radiální manometry materiál pouzdra: plast (ABS) závit G 1/4 " Průměr 50 mm 63 mm 100 mm Artikl 119S S S S S S S Tlaková řada 0 4 bar 0 6 bar 0 10 bar 0 6 bar 0 10 bar 0 6 bar 0 10 bar Cena Teploměr bimetalový s mosaznou jímkou materiál pouzdra: pochromovaný kov rozsah teplot: 0 až 120 C závit jímky G 1/2 " Průměr 63 mm 80 mm 100 mm Artikl TEP-063 TEP TEP TEP TEP TEP TEP TEP Délka stonku/ jímky Příložný 45 mm 68 mm 45 mm 68 mm 68 mm 100 mm 150 mm Cena Termomanometr materiál pouzdra: kov s pochromovaným krytem rozsah teplot: 0 až 120 C závit zpětné klapky G 1/2 " Průměr 80 mm 80 mm Připojení Axiální Radiální Artikl TM-Z TM-Z TM-S TM-S Tlaková řada 0 4 bar 0 6 bar 0 4 bar 0 6 bar Cena

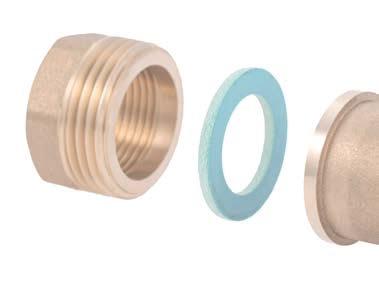

29 šroubení a prodloužení ART. 230 AM Topenářské šroubení přímé s plochým těsněním materiál: mosaz rozsah teplot: 0 až 120 C dodávka včetně těsnění Rozměr 3/8 " 1/2 " 3/4 " 1 " 5/4 " 6/4 " 2 " Cena Balení 50/200 30/120 20/80 12/48 5/50 1/36 1/25 ART. 235 AM Topenářské šroubení rohové s plochým těsněním materiál: mosaz rozsah teplot: 0 až 120 C dodávka včetně těsnění Rozměr 3/8 " 1/2 " 3/4 " 1 " 5/4 " 6/4 " 2 " Cena Balení 1/100 20/80 12/48 10/60 1/50 1/25 1/15 ART. 230N AM Topenářské šroubení přímé s plochým těsněním, poniklované rozsah teplot: 0 až 120 C dodávka včetně těsnění Rozměr 3/8 " 1/2 " 3/4 " 1 " Cena Balení ART. 235N AM Topenářské šroubení rohové s plochým těsněním, poniklované rozsah teplot: 0 až 120 C dodávka včetně těsnění Rozměr 3/8 " 1/2 " 3/4 " 1 " Cena Balení O1T0011 Univerzální montážní klíč Rozměr 1/4 " 1 " Cena 684 Balení 1 27

30 šroubení a prodloužení ART. 165 Vodoměrové šroubení nevrtané materiál: mosaz rozsah teplot: 0 až 90 C dodávka bez těsnění Rozměr 1/2 " 3/4 " 1 " 5/4 " 6/4 " 2 " Cena za kus Délka nátrubku 25 mm 29 mm 32 mm 35 mm 40 mm 58 mm Balení 10/250 10/200 10/80 10/80 1/50 1/40 ART. 165F Vodoměrové šroubení s nálitkem materiál: mosaz rozsah teplot: 0 až 90 C dodávka včetně těsnění Rozměr 1/2 " 3/4 " 1 " 5/4 " 6/4 " 2 " Cena za kus Délka nátrubku 25 mm 29 mm 32 mm 35 mm 40 mm 58 mm ART. 160* Vodoměrové šroubení prodloužené bez nálitku materiál: mosaz rozsah teplot: 0 až 90 C dodávka včetně těsnění Rozměr 1/2 " 3/4 " 1 " 5/4 " 6/4 " 2 " Cena za kus Délka nátrubku 38 mm 46 mm 47 mm 57 mm 67 mm 77 mm ART. 160 Vodoměrové šroubení prodloužené s nálitkem materiál: mosaz rozsah teplot: 0 až 90 C dodávka včetně těsnění Rozměr 1/2 " 3/4 " 1 " 5/4 " 6/4 " 2 " Cena za kus Délka nátrubku 38 mm 46 mm 47 mm 57 mm 67 mm 77 mm ART. 490 Koleno k topenářskému šroubení materiál: mosaz dodávka bez těsnění Rozměr 1/2 " 3/4 " 3/4 " 1 " 1 " 5/4 " Cena ART. 180 Samostatná matice materiál: mosaz dodávka bez těsnění uveden rozměr závitu Rozměr 3/4 " 1 " 5/4 " 6/4 " 2 " Cena

31 šroubení a prodloužení ART. 185 Plunžr materiál: mosaz dodávka bez těsnění uveden rozměr závitu Rozměr 1/2 " 3/4 " 1 " 5/4 " 6/4 " 2 " Cena ART. 250 E Prodloužení 1/2 " a 3/4 " materiál: mosaz rozsah teplot: 0 až 90 C bez povrchové úpravy Délka 10 mm 15 mm 20 mm 25 mm 30 mm 40 mm 50 mm 250 E 1/2 " 22,40 24,90 27,80 33,50 35,00 47,00 51, E 3/4 " 30,10 34,60 41,40 48,90 50,40 62,50 70,00 Balení 1/2 " 100/400 85/340 75/300 60/240 55/220 45/180 40/160 Balení 3/4 " 100/400 30/300 30/300 25/250 50/200 20/200 9/180 ART. 250 E Mosazné prodloužení materiál: mosaz CW 617N vyráběné obráběním z tyčoviny balení po 10 ks Délka 10 mm 15 mm 20 mm 25 mm 30 mm 40 mm 50 mm 60 mm 70 mm 80 mm 100 mm 250 E 1/2" E 3/4" E 1"

32 mosazné tvarovky EAGLE výrobce: Hong Kong, SCE Hardware Company Ltd. ART Koleno FF materiál: mosaz CW 617N balení po 10 ks Rozměr 1/4 " 3/8 " 1/2 " 3/4 " 1 " 5/4 " 6/4 " 2 " Cena 24,40 29,10 36,60 57,40 96,70 153,20 226,60 380,60 ART Koleno MF materiál: mosaz CW 617N balení po 10 ks Rozměr 1/4 " 3/8 " 1/2 " 3/4 " 1 " 5/4 " 6/4 " 2 " Cena 30,30 32,40 41,10 69,40 118,50 201,50 256,60 417,80 ART Koleno FF materiál: mosaz CW 617N balení po 10 ks Rozměr 1/2" 3/4" 1" Cena 42,00 74,00 113,00 ART T kus FFF materiál: mosaz CW 617N balení po 10 ks Rozměr 1/4 " 3/8 " 1/2 " 3/4 " 1 " 5/4 " 6/4 " 2 " Cena 34,20 37,20 48,90 86,60 124,20 201,50 274,80 439,50 ART. 2130R T kus FFF redukovaný materiál: mosaz CW 617N balení po 10 ks Rozměr 3/4 " 1/2 " 3/4 " 1 " 1/2 " 1 " 1 " 3/4 " 1 " 5/4 " 1/2 " 5/4 " Cena 67,40 100,70 126,20 168,20 ART Nátrubek materiál: mosaz CW 617N balení po 10 ks Rozměr 1/8 " 1/4 " 3/8 " 1/2 " 3/4 " 1 " 5/4 " 6/4 " 2 " Cena 18,40 18,40 18,40 24,70 40,70 65,50 98,30 148,20 236,30 ART Vsuvka materiál: mosaz CW 617N balení po 10 ks Rozměr 1/8 " 1/4 " 3/8 " 1/2 " 3/4 " 1 " 5/4 " 6/4 " 2 " Cena 9,80 14,10 14,80 21,80 35,20 52,10 78,10 107,00 178,60 ART Rozměr Vsuvka celozávitová materiál: mosaz balení po 1 ks 1/2 " x 37 mm Cena 7,10 30

33 mosazné tvarovky EAGLE ART Vsuvka redukovaná materiál: mosaz CW 617N balení po 10 ks Rozměr 1/4" 1/8 " 3/8 " 1/4 " 1/2 " 1/4 " 1/2 " 3/8 " 3/4 " 3/8 " 3/4 " 1/2 " 1 " 1/2 " 1 " 3/4 " 5/4 " 1/2 " 5/4 " 3/4 " Cena 11,40 17,30 25,20 19,80 30,30 30,60 44,40 42,90 75,30 72,60 Rozměr 5/4 " 1 " 6/4 " 3/4 " 6/4 " 1 " 6/4 " 5/4 " 2 " 1 " 2 " 5/4 " 2 " 6/4 " Cena 76,40 97,10 99,50 109,20 150,80 150,60 165,50 ART Redukce hrdlová FF materiál: mosaz CW 617N balení po 10 ks Rozměr 1/2 " 3/8 " 3/4 " 1/2 " 1 " 3/8 " 1 " 1/2 " 1 " 3/4 " 5/4 " 1/2 " 5/4 " 3/4 " 5/4 " 1 " 6/4 " 1 " 6/4 " 5/4 " Cena 27,10 36,40 68,60 52,20 56,10 86,50 87,30 93,80 115,00 117,00 Rozměr 2 " 6/4 " Cena 182,30 ART Redukce MF materiál: mosaz CW 617N balení po 10 ks Rozměr 1/4 " 1/8 " 3/8 " 1/8 " 3/8 " 1/4 " 1/2 " 1/4 " 1/2 " 3/8 " 3/4 " 3/8 " 3/4 " 1/2 " 1 " 3/8 " 1 " 1/2 " 1 " 3/4 " Cena 10,40 18,40 10,80 28,40 11,60 37,80 20,40 56,20 41,30 31,40 Rozměr 5/4 " 1/2 " 5/4 " 3/4 " 5/4 " 1 " 6/4 " 3/4 " 6/4 " 1 " 6/4 " 5/4 " 2 " 3/4 " 2 " 1 " 2 " 5/4 " 2 " 6/4 " Cena 82,30 75,70 54,50 104,20 90,30 56,80 152,90 181,50 169,30 131,50 ART H Redukce obrácená FM materiál: mosaz CW 617N balení po 10 ks Rozměr 3/8 " 1/4 " 1/2 " 3/8 " 3/4 " 1/2 " 1 " 1/2 " 1 " 3/4 " 5/4 " 1 " Cena 27,60 25,90 35,50 66,30 67,10 92,00 ART Zátka materiál: mosaz CW 617N balení po 10 ks Rozměr 1/8 " 1/4 " 3/8 " 1/2 " 3/4 " 1 " 5/4 " 6/4 " 2 " Cena 9,40 9,40 9,00 14,60 23,40 35,10 54,30 84,30 161,50 ART Víčko materiál: mosaz CW 617N balení po 10 ks Rozměr 1/4 " 3/8 " 1/2 " 3/4 " 1 " Cena 14,60 14,60 15,70 26,90 42,90 ART Kříž FFFF materiál: mosaz CW 617N balení po 10 ks Rozměr 1/2 " 3/4 " 1 " Cena 74,80 126,90 195,80 31

34 mosazné tvarovky EAGLE ART Nástěnka 1/2 " materiál: mosaz CW 617N balení po 10 ks Rozměr 1/2 " 3/4 " Cena 109,40 174,10 ART Koleno s vnějšími závity MM materiál: mosaz CW 617N balení po 10 ks Rozměr 3/8 " 1/2 " 3/4 " 1 " Cena 49,90 58,10 84,70 117,90 ART T kus s vnějšími závity MMM materiál: mosaz CW 617N balení po 10 ks Rozměr 1/2 " 3/4 " 1 " Cena 64,70 108,70 181,70 ART Hadičník s vnějším závitem materiál: mosaz CW 617N balení po 10 ks Rozměr 1/2 " 14 mm 3/4 " 20 mm 1 " 25 mm Cena 48,10 63,90 118,30 ART. 2316B Hadičník s vnitřním závitem materiál: mosaz CW 617N balení po 10 ks Rozměr 1/2 " 14 mm 3/4 " 20 mm 1 " 25 mm Cena 50,90 70,60 118,90 ART Kontramatice materiál: mosaz CW 617N balení po 10 ks Rozměr 3/8" 1/2" 3/4" 1" 5/4" 6/4" 2" Cena 11,00 11,00 21,00 35,00 48,00 68,00 125,00 ART Kontramatice s osazením materiál: mosaz CW 617N balení po 10 ks Rozměr 1/2" 3/4" 1" Cena 15,00 25,00 33,00 32

35 topenářské armatury ART. 017D E Radiátorový ventil přímý rozsah teplot: 0 až 120 C Rozměr 1/2 " Cena 95 Balení 10/100 ART. 015D E Radiátorový ventil rohový rozsah teplot: 0 až 120 C Rozměr 1/2 " Cena 93 Balení 12/120 ART. 023D E Uzavírací šroubení přímé rozsah teplot: 0 až 120 C Rozměr 3/8 " 1/2 " Cena Balení 18/180 15/150 ART. 022D E Uzavírací šroubení rohové rozsah teplot: 0 až 120 C Rozměr 3/8 " 1/2 " Cena Balení 18/180 16/160 33

36 topenářské armatury ART. 017D Radiátorový ventil přímý CW 614N / CW 617N rozsah teplot: 0 až 120 C Rozměr 3/8 " 1/2 " Cena Balení ART. 015D Radiátorový ventil rohový CW 614N / CW 617N rozsah teplot: 0 až 120 C Rozměr 3/8 " 1/2 " Cena Balení ART. 023D Uzavírací šroubení přímé CW 614N / CW 617N rozsah teplot: 0 až 120 C Rozměr 3/8 " 1/2 " Cena Balení ART. 022D Uzavírací šroubení rohové CW 614N / CW 617N rozsah teplot: 0 až 120 C Rozměr 3/8 " 1/2 " Cena Balení ART. 291 E Připojovací šroubení přímé pro radiátory V-Kompakt CW 614N / CW 617N rozsah teplot: 0 až 120 C připojovací vnitřní závit 3/4 ", rozteč 50 mm Rozměr 3/4 " 3/4 " Cena 189 Balení 50 ART. 292 E Připojovací šroubení rohové pro radiátory V-Kompakt CW 614N / CW 617N rozsah teplot: 0 až 120 C připojovací vnitřní závit 3/4 ", rozteč 50 mm Rozměr 3/4 " 3/4 " Cena 252 Balení 50 34

37 topenářské armatury ART. 294 E Připojovací šroubení přímé pro radiátory V-Kompakt s by-passem CW 614N / CW 617N rozsah teplot: 0 až 120 C připojovací vnitřní závit 3/4 ", rozteč 50 mm Rozměr 3/4 " 3/4 " Cena 273 Balení 50 ART. 293 E Připojovací šroubení rohové pro radiátory V-Kompakt s by-passem CW 614N / CW 617N rozsah teplot: 0 až 120 C připojovací vnitřní závit 3/4 ", rozteč 50 mm Rozměr 3/4 " 3/4 " Cena 297 Balení 40 ART. 289 D Adaptér pro napojení radiátorů s připojovacím závitem 1/2" materiál: mosaz CW 614N / CW 617N připojovací vnější závit 3/4 " 1/2 " Rozměr 3/4 " 1/2 " Cena 25 Balení 500 ART. 299 D Adaptér s eurokonusem pro napojení radiátorů s připojovacím závitem 1/2" materiál: mosaz CW 614N / CW 617N připojovací vnější závit 3/4 " 1/2 " Rozměr 3/4 " 1/2 " Cena 25 Balení 500 ART. 298 D Rozměr Plochý adaptér s eurokonusem pro napojení radiátorů materiál: mosaz CW 614N / CW 617N 18 mm Cena 11 Balení - ART. KI002L Svěrné šroubení pro měděné potrubí Rozměr 3/4" 15 mm 3/4" 18 mm Cena Balení

38 topenářské armatury ART. 125 SOLAR Automatický odvzdušňovací ventil, solární CW 614N / CW 617N výška 68 mm, průměr 40 mm Rozměr 3/8" 1/2" Cena Balení ART. 200 Automatický odvzdušňovací ventil materiál: mosaz CW 614N / CW 617N typ: medium výška 46 mm, průměr 39 mm Rozměr 3/8 " 1/2 " Cena Balení ART. 300 Automatický odvzdušňovací ventil materiál: mosaz CW 614N / CW 617N typ: mini výška 51 mm, průměr 29 mm Rozměr 3/8 " 1/2 " Cena Balení ART. 800 Automatický odvzdušňovací ventil pro boční připojení materiál: mosaz CW 614N / CW 617N výška 46 mm, průměr 39 mm připojovací závit z boku Rozměr 3/8 " 1/2 " Cena Balení ART. 800N Automatický odvzdušňovací ventil pro boční připojení CW614N / CW 617N výška 46 mm, průměr 39 mm připojovací závit z boku Rozměr 3/8 " 1/2 " Cena Balení Zpětný ventil (adaptér) pro art. 200, 300, 800 a 800N materiál: mosaz CW 614N / CW 617N, nebo poniklovaná mosaz CW 614N / CW 617N ART N 400N Rozměr 3/8 " 1/2 " 3/8 " 1/2 " Cena Balení

39 topenářské armatury ART. 911 Pojistný ventil s membránou pro topení materiál: mosaz CW 614N / CW 617N vnitřní závity Rozměr 1/2 " 3/4 " 1" Tlak (bar) 1,8; 2,5; 6 1,8; 2,5; 6 8; 10 1,8; 2,5 Cena ART. TE-1847 Pojistný ventil k bojleru, přímý, PN 6 rozsah teplot: 0 až 80 C oboustranný vnitřní závit nastavený na přetlak 0,63±0,03 Mpa součástí ventilu je zpětný ventil balení po 20 ks Rozměr 1/2" 3/4" Cena ART. TE Odtoková část pojišťovacího ventilu Cena 105 balení po 20 ks ART. TE-2852 Pojistný ventil k bojleru, přímý, PN 6 rozsah teplot: 0 až 80 C nastavený na přetlak 0,63±0,03 Mpa oboustranný vnitřní závit balení po 20 ks Rozměr 1/2" 3/4" Cena ART. VE-4522 A Radiátorový ventil přímý rozsah teplot: 0 až 110 C Rozměr 3/8" 1/2" 3/4" Cena Balení ART. VE-4523 A Radiátorový ventil rohový rozsah teplot: 0 až 110 C Rozměr 3/8" 1/2" 3/4" Cena Balení ART. VE-4522 Radiátorový ventil přímý rozsah teplot: 0 až 110 C balení po 10 ks Rozměr 1" Cena 950 ART. VE-4523 Radiátorový ventil rohový rozsah teplot: 0 až 110 C balení po 10 ks Rozměr 1" Cena

40 topenářské armatury ART. 500 Ruční odvzdušňovací ventilek pro radiátory rozsah teplot: 0 až 120 C ovládací plastové kolečko Rozměr 1/8 " 1/4 " 3/8 " 1/2 " Cena Balení ART. 900 Ruční odvzdušňovací ventilek pro radiátory celomosazný rozsah teplot: 0 až 120 C Rozměr 1/4 " 3/8 " 1/2 " Cena Balení ART. 910 Rozměr 1/2 " Cena 14 Balení 100 ART. 920 Rozměr 1/2 " Cena 20 Balení 100 ART. 186 CR Rozměr 1/2 " 3/8 " Cena 13 Balení 100 Radiátorová zátka s O kroužkem rozsah teplot: 0 až 120 C včetně těsnění Radiátorová zátka odvzdušňovací s O kroužkem rozsah teplot: 0 až 120 C včetně těsnění Redukce s O kroužkem rozsah teplot: 0 až 120 C včetně těsnění 38

41 vodovodní baterie s časovým spínačem výrobce: Silfra Itálie ART. QK 100 Pisoárová samouzavírací baterie materiál: pochromovaná mosaz CW 614N / CW 617N Cena 1143 Balení ART. QK 150 Sprchová podomítková samouzavírací baterie materiál: pochromovaná mosaz CW 614N / CW 617N Cena 2098 Balení ART. QK160 Sprchová jednocestná samouzavírací baterie ke zdi materiál: pochromovaná mosaz CW 614N / CW 617N Cena 1212 Balení ART. QK 230 Stojánková umyvadlová samouzavírací baterie materiál: pochromovaná mosaz CW 614N / CW 617N Cena 1784 Balení ART. QK 235 Nástěnná umyvadlová samouzavírací baterie materiál: pochromovaná mosaz CW 614N / CW 617N Cena 1244 Balení ART. QK 810 Splachovací samouzavírací ventil pro WC s teleskopickou trubkou materiál: pochromovaná mosaz CW 614N / CW 617N D 30mm, cm Cena 3182 Balení ART. QK 820 Splachovací samouzavírací ventil pro WC, podomítkový materiál: pochromovaná mosaz CW 614N / CW 617N Cena 3148 Balení 39

42 vodovodní baterie s časovým spínačem výrobce: Silfra Itálie ART. QK 400 Ventil s reversním pedálem pro instalaci na zeď nebo na podlahu provedení: chrom Cena 798 Balení ART. QK 450 Ventil s reversním dvojpedálem pro instalaci na zeď nebo na podlahu přívod teplá, studená voda provedení: chrom Cena 798 Balení ART. AC 961 Výtoková trubice s perlátorem připojení 1/2 " provedení: chrom Cena 1130 Balení ART. AC 962 Výtoková trubice ze zdi s perlátorem pro umyvadlo prům. 26 mm, připojení 1/2 " provedení: chrom Cena 1006 Balení ART. AC 920 Přípojka s teleskopickou trubkou 1/2 " provedení: chrom Cena 392 Balení ART. AC 921 Přímá připojovací měděná trubička 1/2 ", D mm provedení: chrom Cena 280 Balení ART. AC 923 Excentrická připojovací měděná trubička 1/2 ", D12 provedení: chrom Cena 259 Balení 40

43 vodovodní baterie s časovým spínačem výrobce: Silfra Itálie ART. AT 924 Cena 96 Balení Krytka na pisoár ART. AT 950 Provedení 1/2 " Cena 698 Balení Regulátor teploty ART. AT Vnitřní mechanizmus pro samouzavírací baterie náhradní díl AT 901 AT 902 AT 903 AT 904 AT 905 AT 906 AT 908 pro baterie QK 100 QK 400 QK 820 QK 810 QK 150 QK 230, 235, 240 QK 160 Cena Balení ART. 06 SEI Vanový odtokový komplet SILFRA odpadní ventil, zátka a ovládání z mosazi; tělo výpusti z PP přepadová flexibilní hadice, délka 450 mm odpadní ventil 6/4 " provedení: chrom Cena 799 Balení ART Sifon pro vanovou soupravu materiál: bílý PP, typ S se 6/4 " konektorem rozměr 6/4 " Cena 85 Balení ART. RI 001 Ovládací růžice k vanovému přepadu SILFRA náhradní díl materiál: pochromovaná mosaz provedení: chrom Cena 366 Balení ART. RI 005 Zátka k vanovému přepadu SILFRA náhradní díl materiál: pochromovaná mosaz provedení: chrom Cena 213 Balení 41

44 zásobníkové ohřívače vody výrobce: LEOV Company Zásobníkové ohřívače vody artikly AD 5L a AD 10L lze použít jako tlakový i beztlakový funkce zabezpečení omezovač teploty, ochrana proti unikající vodě povrch nádrže: titanový smalt připojení pitné vody 1/2" napájení ze sítě: 230 V ochrana IP 21 elektrický ohřívač musí být před zapojením přívodu elektrické energie naplněn vodou ART. LEOV AD 5L spodní a horní umístění LEOV AD 10LS spodní umístění LEOV AD 10LH horní umístění LEOV AD 80L LEOV AD 100L Kapacita 5 l 10 l 80 l 100 l Max. topný výkon 1000 W 1500 W 1500 W 1500 W Teplota Min. / Max. 30 C / 75 C 30 C / 75 C 30 C / 72 C 30 C / 72 C Objem vody 9,8 l 19,2 l 130 l 170 l při zředění na 40 C Čas ohřevu 0,28 hod. 0,47 hod. 2,7 hod. 3,43 hod. Spotřeba energie 0,5 kwh / 24 h 0,6 kwh / 24 h 1,3 kwh / 24 h 1,7 kwh / 24 h Izolace Pěnový polystyren Pěnový polystyren Polyuretanová CFC-free Polyuretanová CFC-free Hmotnost bez vody 5,0 kg 7,0 kg 22,2 kg 26,0 kg Cena ART. BAG169 Pojistný ventil pro tlakovou montáž ohřívače vody s funkcí uzavírání, kontroly, zpětné klapky, vypouštění a pojistného ventilu s odtokem kondenzátu pro artikl AD 5L a AD 10L Cena

45 příslušenství a nízkotlaké baterie ART Stojánková baterie, nízkotlaká pochromovaná výška ramínka 210 mm Cena 962 ART AA Nástěnná baterie, nízkotlaká pochromovaná délka ramínka 220 mm Cena 962 rozměry 5 l / 10 l ART. Objem [l] Rozměry [mm] A B B 1 E F G H I L Pracovní tlak [bar] AD 5L AD 10L rozměry 80 l / 100 l ART. Objem [l] Rozměry [mm] A B E F G H I L Pracovní tlak [bar] AD 80L Ø AD 100L Ø l / 10 l 80 l / 120 l 43

46 bytové armatury ART E E Rohový ventil s plastovým vnitřkem materiál: pochromovaná mosaz CW 617N s krycí rozetou Rozměr 1/2 " 3/8 " 1/2 " 1/2 " Cena Balení ART. A-80 E Rohový ventil kulový materiál: pochromovaná mosaz CW 617N s krycí rozetou Rozměr 1/2 " 3/8 " 1/2 " 1/2 " Cena Balení ART Rohový ventil vřetenový materiál: pochromovaná mosaz CW 617N s krycí rozetou Rozměr 1/2 " 3/8 " Cena 69 Balení 120 ART. 004 Rohový ventil s keramickou kartuší materiál: pochromovaná mosaz CW 617N s krycí rozetou Rozměr 1/2" 3/8" 1/2" 3/4" Cena Balení - - ART. 906 Kulový rohový ventil s nerezovým filtrem materiál: pochromovaná mosaz CW 617N s převlečnou maticí a krycí rozetou Rozměr 1/2 " 3/8 " Cena 75 Balení

47 bytové armatury ART. 431 E Kulový rohový ventil s nerezovým filtrem materiál: pochromovaná mosaz CW 617N s krycí rozetou Rozměr 1/2 " 3/8 " Cena 114 Balení 120 ART. 432 Kombinovaný rohový ventil materiál: pochromovaná mosaz CW 617N Rozměr 1/2 " 3/8 " 3/4 " Cena 189 Balení 60 ART. 049 RZK E Kulový pračkový kohout materiál: pochromovaná mosaz CW 617N prodloužená verze se zpětnou klapkou včetně krycí rozety Rozměr 1/2 " 3/4 " Cena 109 Balení 120 ART. 049 RZK Kulový pračkový kohout materiál: pochromovaná mosaz CW 617N prodloužená verze se zpětnou klapkou včetně krycí rozety Rozměr 1/2 " 3/4 " Cena 134 Balení 100 Doplňkový sortiment pro rohové ventily (matice včetně konusového těsnění) Rozměr matice krátkáá matice dlouhá Cena Balení 45

48 Regulační ventily SCHELL Comfort výrobce: Schell, Německo ART Rohový ventil vřetenový SCHELL materiál: pochromovaná mosaz MS 58 VS II s krycí rozetou Rozměr 1/2" 3/8" Cena 107 Balení ART Rohový ventil se speciálním PE-filtrem se svěrným šroubením a samotěsnícím závitem ASAG easy materiál: pochromovaná mosaz MS 58 VS II s krycí rozetou Rozměr 1/2 " 3/8 " Cena 375 Balení ART Kombinovaný rohový ventil se svěrným šroubením a šroubením na hadici, se zpětnou klapkou materiál: pochromovaná mosaz MS 58 VS II s krycí rozetou s hadičníkem se zpětnou klapkou Rozměr 1/2" 3/8" 3/4" Cena 445 Balení ART Rohový ventil SCHELL, pračkový, vřetenový materiál: pochromovaná mosaz MS 58 VS II s krycí rozetou bez zpětné klapky Rozměr 1/2" 3/4" Cena 150 Balení ART Nezámrzný venkovní ventil POLAR II Set zkracovatelný materiál: pochromovaná mosaz MS 58 VS II se šroubením pro hadici pro tloušťku zdiva mm s hadičníkem Rozměr Cena 2340 Balení 46

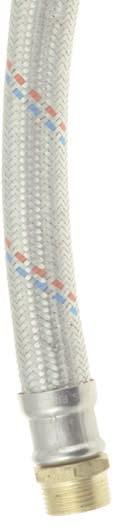

49 propojovací flexibilní nerezové hadice výrobce: Flexitub Španělsko C.G.S Připojovací hadice pro vodovodní armatury materiál: hadice z netoxické gumy EPDM, vnitřní průměr 9 mm, vnější průměr 13 mm, opletená nerez ocelovým páskem, koncovky z poniklované mosazi, provozní teplota 90 C, provozní tlak 10 barů Rozměr v cm Cena Dimenze FF 3/8 " 3/8 " FF 1/2 " 1/2 " FF 3/8 " 1/2 " MF 3/8" 3/8 " MF 1/2 " 1/2 " MF 3/8 " 1/2 " Balení C.G.S. TAPS Připojovací hadice pro vodovodní baterie materiál: hadice z netoxické gumy EPDM, vnitřní průměr 8 mm, vnější průměr 12 mm, opletená nerez ocelovým páskem, koncovky z poniklované mosazi, provozní teplota 90 C, provozní tlak 10 barů Rozměr v cm Cena Dimenze M10 F3/8 " Balení PLUS Připojovací hadice pro vodovodní armatury materiál: hadice z netoxické gumy EPDM, vnitřní průměr 13 mm, vnější průměr 19 mm, opletená nerez ocelovým páskem, koncovky z poniklované mosazi, provozní teplota 90 C, provozní tlak 10 barů Rozměr v cm Cena Dimenze FF 1/2 " 3/4 " FF 3/4 " 3/4 " MF 3/4 " 3/4 " MF 3/4 " 1/2 " MF 1/2 " 3/4 " Balení

50 propojovací flexibilní nerezové hadice výrobce: Flexitub Španělsko CONTA Rozměr v cm Cena Dimenze MF 1" 1 " MF 3/4 " 5/4 " Balení POZNÁMKA: Hadice c.g.s. se používají pro připojení zejména bytových armatur. FF = hadice s převlečnými maticemi MF = hadice s převlečnou maticí a koncovkou s vnějším závitem Hadice C.G.S. taps se používají pro připojení zejména stojánkových baterií. M10 = hladká trubka s metrickým závitem 10 1 mm F = převlečná matice 3/8 " Hadice plus se používají pro připojení všech technických zařízení na vodu. M = Vnější závit F = Převlečná matka Hadice conta se používají pro připojení všech tlakových zařízení na vodu. 48

51 flexibilní připojení výrobce: Go Plast Itálie ART Vrapové flexibilní připojení pro WC materiál: bílý PP, pro trubky průměru mm délka připojení 250, 400 a 550 mm Rozměr DN DN Cena Balení ART Centrická připojovací manžeta pro WC materiál: bílý PVC měkčený Rozměr DN100 Cena 38 Balení 36 ART Rozměr Excentrická připojovací manžeta pro WC materiál: bílý PVC měkčený stranová excentricita 25 mm DN100 Cena 39 Balení 36 ART Flexibilní připojení pro zařizovací předměty materiál: bílý PP délka připojení od 300 mm do 800 mm Rozměr DN40 40 DN50/40 40/50 Cena Balení ART /4 " 32/40 6/4 " 40/50 Flexibilní připojení pro zařizovací předměty materiál: bílý PP délka připojení od 300 mm do 800 mm dodávka včetně těsnění Typ matice plastová plastová mosazná mosazná Rozměr 5/4 " 32/40 6/4 " 40/50 5/4 " 32/40 6/4 " 40/50 Cena Balení ART NT 5/4 " 6/4 " 6/4 " 5/4 " Plastová redukce materiál: bílý PP vnitřní závit 5/4 "/vnější závit 6/4 " nebo verze vnitřní 6/4 "/vnější 5/4 " Rozměr F 5/4 " M 6/4 " F 6/4 " M 5/4 " Cena 8 8 Balení 49

52 odpadní sifony ART B Rozměr Pračkový odpadní podomítkový sifon bílý materiál: černý PEHD, krycí deska z PP čistící otvor pod krycí deskou DN40 Cena 73 Balení 100 ART C Rozměr Pračkový odpadní podomítkový sifon nerez materiál: černý PEHD nerezová krycí deska čistící otvor pod krycí deskou DN40 Cena 94 Balení 100 ART B Rozměr Pračkový odpadní sifon nad omítku bílý materiál: bílý PP, zápachový uzávěr vytvořen kuličkou s pružinou suchý stav ekonomické provedení DN32 Cena 54 Balení 250 ART C Rozměr Pračkový odpadní sifon nad omítku chromový materiál: PP, povrchová úprava chrom, zápachový uzávěr vytvořen kuličkou s pružinou suchý stav DN32 Cena 115 Balení 250 ART /4 " 6/4 " 5/4 " 6/4 " Odbočka k pračce s připojením na hadici mezikus odpadního ventilu a sifonu materiál: bílý PP vnitřní závit 6/4 "/vnější závit 6/4 " nebo verze vnitřní 5/4 "/vnější 6/4 " Rozměr 6/4 " 6/4 " 5/4 " 6/4 " Cena Balení ART. IX IX Mřížka pro odpadní ventily materiál: nerez ocel 18/8 průměr 65 mm pro umyvadla a bidety, průměr 70 mm pro dřezy Vnější průměr 65 mm 70 mm 80 mm Cena

53 doplňkový sortiment pro instalaci ART. LOCTITE 55 Těsnící nit LOCTITE 55 použití pro plyn, vodu, pitnou vodu i LPG vhodný na kovové i plastové spoje umožňuje spolehlivé ustavení spoje s možností zpětného pootočení Návin 50 m 150 m Cena ART R Teflonová páska instalatérská použití: pro těsnění závitů vodovodních systémů Rozměr 10 m 12 mm 0,1 mm 15 m 19 mm 0,2 mm Cena Balení 10/250 10/250 TES rozměr Těsnění Temafast 150 C, 2,0 Mpa, tl. 2 mm, barva žlutá Rozměr 12/18 15/24 20/30 24/38 34/44 46/57 50/70 Pro šroubení 3/8 " 1/2 " 3/4 " 1 " 5/4 " 6/4 " 2 " Cena 2,40 2,40 2,50 3,40 3,40 3,40 8,90 ART. 1190NTB 1190NTR Montážní zátka dlouhá 1/2 " včetně těsnění, nelze použít pro natlakované rozvody 1190NTR/červená, 1190NTB/modrá materiál: PP Rozměr 1/2 " Cena 9 Balení 100/500 ART. 1343NT 200; 260 Flexibilní odpadní hadice pro pračku a myčku nádobí materiál: šedý PPL délka připojení od 50 cm do 200 cm, u delší varianty od 80 cm do 300 cm balení po 100 ks Rozměr 200 cm 300 cm Cena ART Gumová redukce balení po 50 ks Rozměr Cena ART. TVT0236 Šroub pro spojení odpadního ventilu se zařizovacím předmětem Rozměr M6 35 mm M6 40 mm M6 70 mm M6 80 mm M6 x 100 mm Cena

54 poznámky: 52

55 53

56 54

57

58 POZAM Praha, s.r.o. Bečovská Praha 10 Uhříněves tel.: fax:
