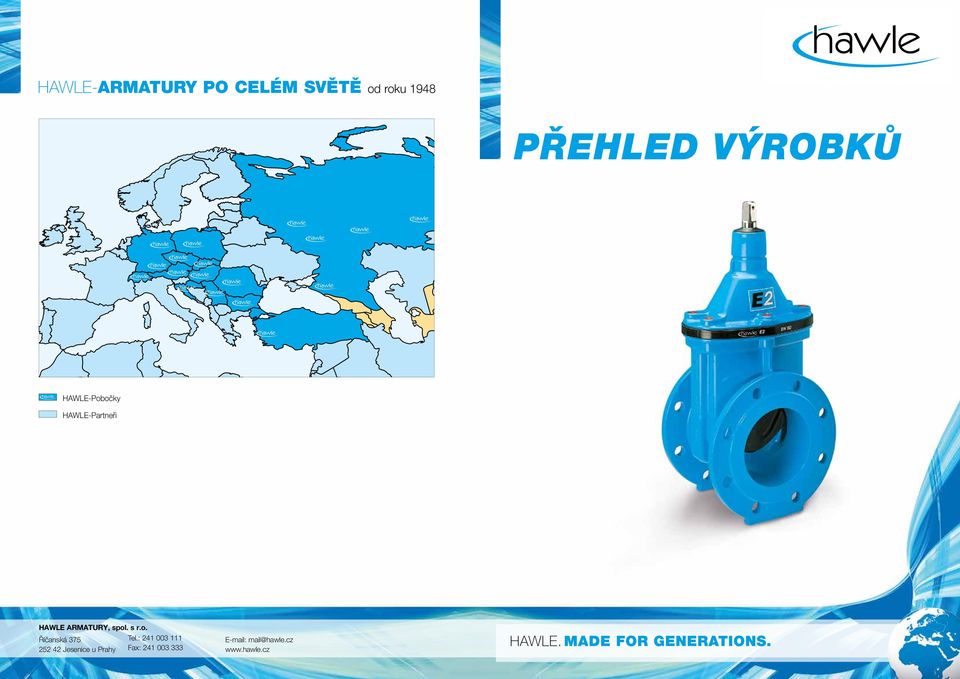

1 HAWLE-ARMATURY PO CELÉM SVĚTĚ od roku 1948 PŘEHLED VÝROBKŮ HAWLE-Pobočky HAWLE-Partneři HAWLE ARMATURY, spol. s r.o. Říčanská Jesenice u Prahy Tel.: Fax: mail@hawle.cz

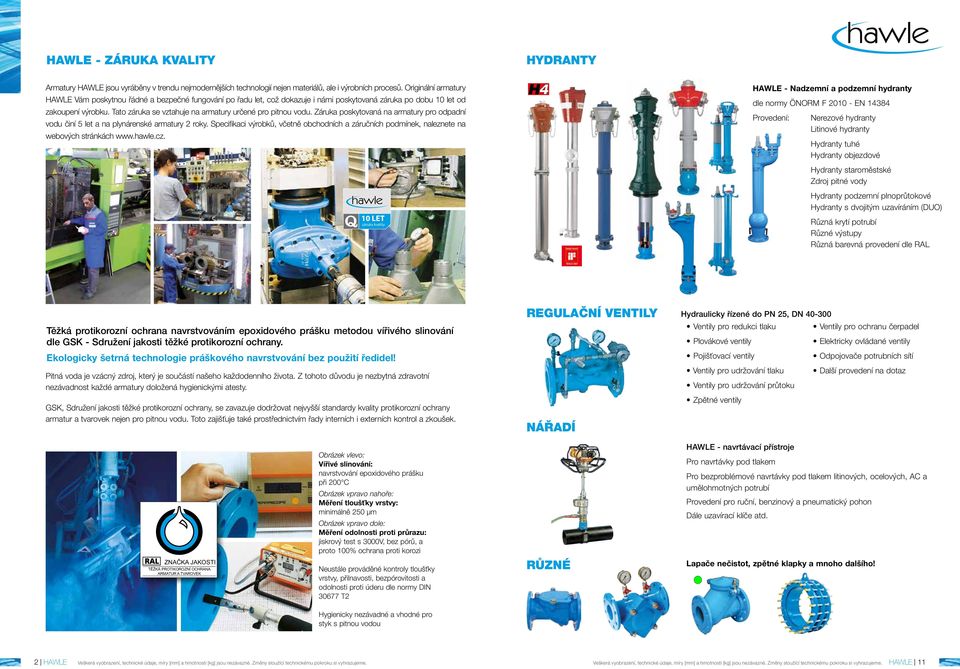

2 HAWLE - ZÁRUKA KVALITY HYDRANTY Armatury HAWLE jsou vyráběny v trendu nejmodernějších technologií nejen materiálů, ale i výrobních procesů. Originální armatury HAWLE Vám poskytnou řádné a bezpečné fungování po řadu let, což dokazuje i námi poskytovaná záruka po dobu 10 let od zakoupení výrobku. Tato záruka se vztahuje na armatury určené pro pitnou vodu. Záruka poskytovaná na armatury pro odpadní vodu činí 5 let a na plynárenské armatury 2 roky. Specifikaci výrobků, včetně obchodních a záručních podmínek, naleznete na webových stránkách HAWLE - Nadzemní a podzemní hydranty dle normy ÖNORM F EN Provedení: Nerezové hydranty Litinové hydranty Hydranty tuhé Hydranty objezdové Hydranty staroměstské Zdroj pitné vody 10 LET záruka kvality Hydranty podzemní plnoprůtokové Hydranty s dvojitým uzavíráním (DUO) Různá krytí potrubí Různé výstupy Různá barevná provedení dle RAL Těžká protikorozní ochrana navrstvováním epoxidového prášku metodou vířivého slinování dle GSK - Sdružení jakosti těžké protikorozní ochrany. Ekologicky šetrná technologie práškového navrstvování bez použití ředidel! Pitná voda je vzácný zdroj, který je součástí našeho každodenního života. Z tohoto důvodu je nezbytná zdravotní nezávadnost každé armatury doložená hygienickými atesty. GSK, Sdružení jakosti těžké protikorozní ochrany, se zavazuje dodržovat nejvyšší standardy kvality protikorozní ochrany armatur a tvarovek nejen pro pitnou vodu. Toto zajišťuje také prostřednictvím řady interních i externích kontrol a zkoušek. REGULAČNÍ VENTILY NÁŘADÍ Hydraulicky řízené do PN 25, DN Ventily pro redukci tlaku Ventily pro ochranu čerpadel Plovákové ventily Elektricky ovládané ventily Pojišťovací ventily Odpojovače potrubních sítí Ventily pro udržování tlaku Další provedení na dotaz Ventily pro udržování průtoku Zpětné ventily Obrázek vlevo: Vířivé slinování: navrstvování epoxidového prášku při 200 C Obrázek vpravo nahoře: Měření tloušťky vrstvy: minimálně 250 µm Obrázek vpravo dole: Měření odolnosti proti průrazu: jiskrový test s 3000V, bez pórů, a proto 100% ochrana proti korozi HAWLE - navrtávací přístroje Pro navrtávky pod tlakem Pro bezproblémové navrtávky pod tlakem litinových, ocelových, AC a umělohmotných potrubí Provedení pro ruční, benzinový a pneumatický pohon Dále uzavírací klíče atd. ZNAČKA JAKOSTI TĚŽKÁ PROTIKOROZNÍ OCHRANA ARMATUR A TVAROVEK Neustále prováděné kontroly tloušťky vrstvy, přilnavosti, bezpórovitosti a odolnosti proti úderu dle normy DIN T2 RŮZNÉ Lapače nečistot, zpětné klapky a mnoho dalšího! Hygienicky nezávadné a vhodné pro styk s pitnou vodou 2 HAWLE Veškerá vyobrazení, technické údaje, míry [mm] a hmotnosti [kg] jsou nezávazné. Změny sloužící technickému pokroku si vyhrazujeme. Veškerá vyobrazení, technické údaje, míry [mm] a hmotnosti [kg] jsou nezávazné. Změny sloužící technickému pokroku si vyhrazujeme. HAWLE 11

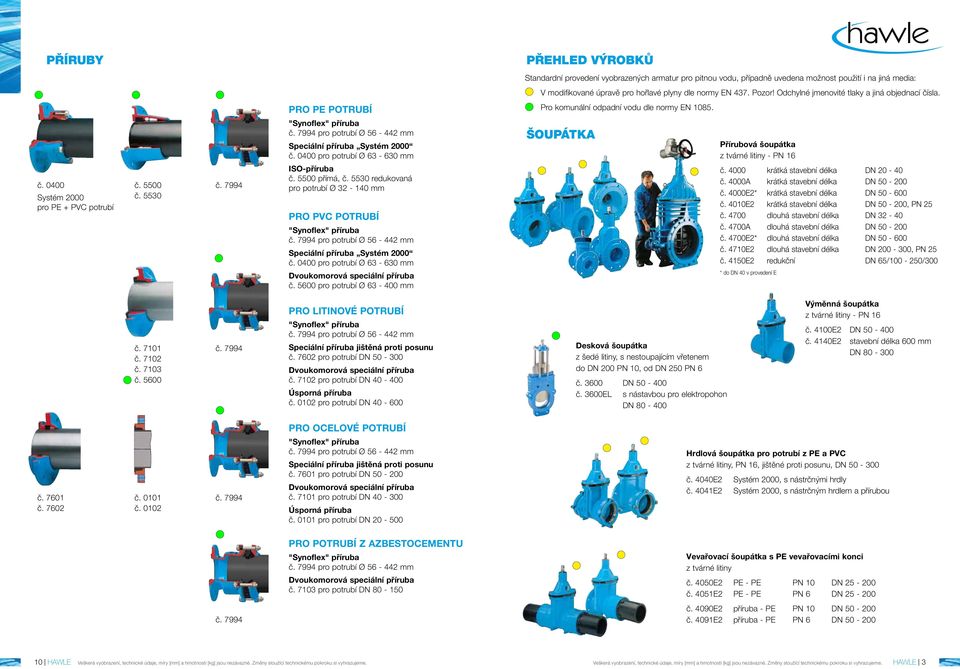

3 PŘÍRUBY PŘEHLED VÝROBKŮ Standardní provedení vyobrazených armatur pro pitnou vodu, případně uvedena možnost použití i na jiná media: V modifikované úpravě pro hořlavé plyny dle normy EN 437. Pozor! Odchylné jmenovité tlaky a jiná objednací čísla. PRO PE POTRUBÍ Speciální příruba Systém 2000 č pro potrubí Ø mm ISO-příruba č přímá, č redukovaná pro potrubí Ø mm Pro komunální odpadní vodu dle normy EN ŠOUPÁTKA Přírubová šoupátka z tvárné litiny - PN 16 č Systém 2000 pro PE + PVC potrubí č č PRO PVC POTRUBÍ Speciální příruba Systém 2000 č pro potrubí Ø mm č pro potrubí Ø mm č krátká stavební délka DN č. 4000A krátká stavební délka DN č. 4000E2* krátká stavební délka DN č. 4010E2 krátká stavební délka DN , PN 25 č dlouhá stavební délka DN č. 4700A dlouhá stavební délka DN č. 4700E2* dlouhá stavební délka DN č. 4710E2 dlouhá stavební délka DN , PN 25 č. 4150E2 redukční DN 65/ /300 * do DN 40 v provedení E č č č č PRO LITINOVÉ POTRUBÍ Speciální příruba jištěná proti posunu č pro potrubí DN č pro potrubí DN Úsporná příruba č pro potrubí DN Desková šoupátka z šedé litiny, s nestoupajícím vřetenem do DN 200 PN 10, od DN 250 PN 6 č DN č. 3600EL s nástavbou pro elektropohon DN Výměnná šoupátka z tvárné litiny - PN 16 č. 4100E2 DN č. 4140E2 stavební délka 600 mm DN PRO OCELOVÉ POTRUBÍ Speciální příruba jištěná proti posunu č pro potrubí DN č pro potrubí DN Úsporná příruba č pro potrubí DN č č č č Hrdlová šoupátka pro potrubí z PE a PVC, jištěné proti posunu, DN č. 4040E2 Systém 2000, s nástrčnými hrdly č. 4041E2 Systém 2000, s nástrčným hrdlem a přírubou PRO POTRUBÍ Z AZBESTOCEMENTU č pro potrubí DN Vevařovací šoupátka s PE vevařovacími konci z tvárné litiny č. 4050E2 PE - PE PN 10 DN č. 4051E2 PE - PE PN 6 DN č. 4090E2 příruba - PE PN 10 DN č. 4091E2 příruba - PE PN 6 DN HAWLE Veškerá vyobrazení, technické údaje, míry [mm] a hmotnosti [kg] jsou nezávazné. Změny sloužící technickému pokroku si vyhrazujeme. Veškerá vyobrazení, technické údaje, míry [mm] a hmotnosti [kg] jsou nezávazné. Změny sloužící technickému pokroku si vyhrazujeme. HAWLE 3

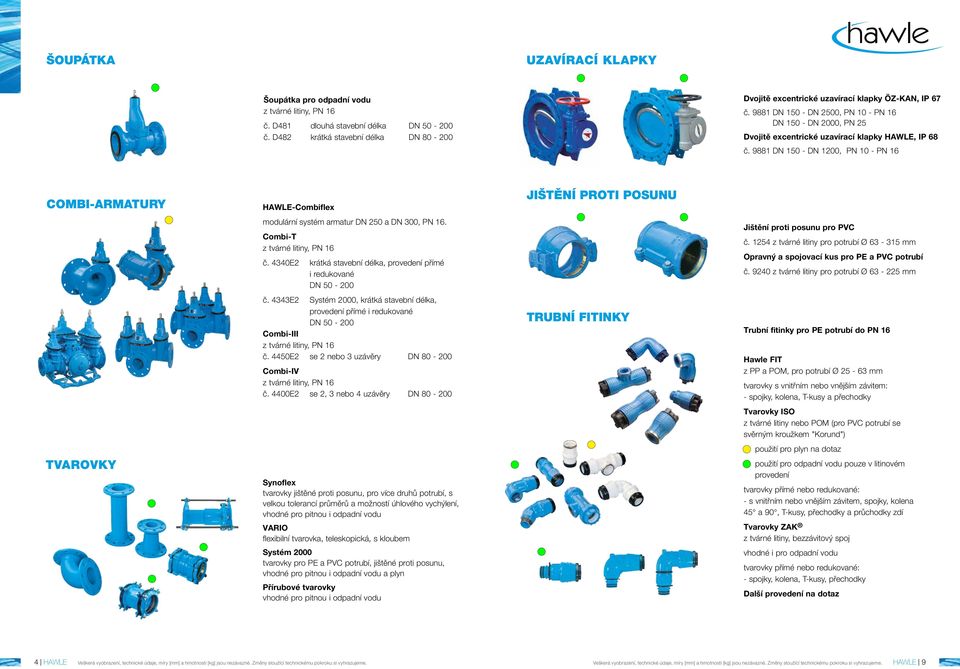

4 ŠOUPÁTKA UZAVÍRACÍ KLAPKY Šoupátka pro odpadní vodu č. D481 dlouhá stavební délka DN č. D482 krátká stavební délka DN Dvojitě excentrické uzavírací klapky ÖZ-KAN, IP 67 č DN DN 2500, PN 10 - PN 16 DN DN 2000, PN 25 Dvojitě excentrické uzavírací klapky HAWLE, IP 68 č DN DN 1200, PN 10 - PN 16 COMBI-ARMATURY TVAROVKY HAWLE-Combiflex modulární systém armatur DN 250 a DN 300, PN 16. Combi-T č. 4340E2 krátká stavební délka, provedení přímé i redukované DN č. 4343E2 Systém 2000, krátká stavební délka, provedení přímé i redukované DN Combi-III č. 4450E2 se 2 nebo 3 uzávěry DN Combi-IV č. 4400E2 se 2, 3 nebo 4 uzávěry DN Synoflex tvarovky jištěné proti posunu, pro více druhů potrubí, s velkou tolerancí průměrů a možností úhlového vychýlení, vhodné pro pitnou i odpadní vodu VARIO flexibilní tvarovka, teleskopická, s kloubem Systém 2000 tvarovky pro PE a PVC potrubí, jištěné proti posunu, vhodné pro pitnou i odpadní vodu a plyn Přírubové tvarovky vhodné pro pitnou i odpadní vodu JIŠTĚNÍ PROTI POSUNU TRUBNÍ FITINKY Jištění proti posunu pro PVC č z tvárné litiny pro potrubí Ø mm Opravný a spojovací kus pro PE a PVC potrubí č z tvárné litiny pro potrubí Ø mm Trubní fitinky pro PE potrubí do PN 16 Hawle FIT z PP a POM, pro potrubí Ø mm tvarovky s vnitřním nebo vnějším závitem: - spojky, kolena, T-kusy a přechodky Tvarovky ISO z tvárné litiny nebo POM (pro PVC potrubí se svěrným kroužkem "Korund") použití pro plyn na dotaz použití pro odpadní vodu pouze v litinovém provedení tvarovky přímé nebo redukované: - s vnitřním nebo vnějším závitem, spojky, kolena 45 a 90, T-kusy, přechodky a průchodky zdí Tvarovky ZAK z tvárné litiny, bezzávitový spoj vhodné i pro odpadní vodu tvarovky přímé nebo redukované: - spojky, kolena, T-kusy, přechodky Další provedení na dotaz 4 HAWLE Veškerá vyobrazení, technické údaje, míry [mm] a hmotnosti [kg] jsou nezávazné. Změny sloužící technickému pokroku si vyhrazujeme. Veškerá vyobrazení, technické údaje, míry [mm] a hmotnosti [kg] jsou nezávazné. Změny sloužící technickému pokroku si vyhrazujeme. HAWLE 9

5 NAVRTÁVACÍ PASY NÁSTAVCOVÉ UZÁVĚRY Navrtávací pasy z tvárné litiny, třmen z nerezové oceli pro potrubí z litiny, oceli a azbestocementu Univerzální navrtávací pasy č se závitovým výstupem DN č s přírubovým výstupem DN č s výstupem ZAK DN Univerzální uzávěrové pasy pro navrtávky pod tlakem č se závitovým výstupem DN č s výstupem ZAK DN Navrtávací pasy HAKU z tvárné litiny, pro PE a PVC potrubí č se závitovým výstupem, pro potrubí Ø mm (od Ø 280 mm v provedení se třmeny) č s výstupem ZAK, pro potrubí Ø mm č s přírubovým výstupem DN 80/100 pro potrubí Ø mm Uzávěrové pasy HAKU z tvárné litiny, pro navrtávky pod tlakem č se závitovým výstupem č s výstupem ZAK, pro potrubí Ø mm pro PE a PVC potrubí, všechny tlakové třídy do PN 16 Navrtávací pasy HAWEX z tvárné litiny, pro PE a PVC potrubí č se závitovým výstupem pro potrubí Ø mm Nástavcové uzávěry z tvárné litiny, pro navrtávky pod tlakem č se závitovým výstupem DN 1-2 č s výstupem ZAK ŠOUPÁTKA DOMOVNÍCH PŘÍPOJEK S oboustranným vnitřním závitem č z tvárné litiny DN ½ - 2 č z mosazi DN 1-2 S vnitřním a vnějším závitem č z tvárné litiny DN 1-2 S vnějším závitem + ISO hrdlo pro připojení PE potrubí + vnitřní závit k montáži navrtávacího přístroje nebo pro připojení ocelového potrubí č z tvárné litiny DN 1-2 S oboustranným ISO hrdlem pro PE potrubí č z tvárné litiny DN ¾" - 2" č z POM DN ½" - 2" S PE vevařovacími konci č z POM, PN 10 DN 1" - 2" č z POM, PN 6 DN 1" - 2" č z POM, PN 16 DN 1" d 32-1½" d 63 Kombinované ISO armatury DN 1 - z POM univerzální napojení PE potrubí Ø 25, 32, 40, 50, 63 mm - koncovkou č (na dotaz pro PVC potrubí) č Kombinované navrtávací ISO-šoupátko č Kombinovaný rohový ISO-ventil z POM č Kombinovaný rohový ISO-ventil z POM s oboustrannými kónickými závity OPRAVNÉ TŘMENY Opravný a spojovací třmen č jednoduše upnutý pro litinové, ocelové, azbestocementové a PVC potrubí pro potrubí Ø mm, stavební délka mm č dvojitě upnutý pro litinové, ocelové, azbestocementové a PVC potrubí pro potrubí Ø mm, stavební délka mm č lehké provedení pro ocelové a nerezové potrubí, krátkodobě i PE a PVC potrubí, pro potrubí Ø mm, stavební délka 70 mm Třmen opravný litinový - TOL č. L750 pro litinové potrubí DN Další provedení na dotaz Rohové ventily / Rohové ventily s vypouštěním DN z tvárné litiny č se závitovým výstupem č s ISO výstupem pro potrubí z PE (na dotaz pro PVC potrubí) č s oboustranným vnitřním závitem a samočinným vyprazdňováním, s ochranou proti tlaku vody 8 HAWLE Veškerá vyobrazení, technické údaje, míry [mm] a hmotnosti [kg] jsou nezávazné. Změny sloužící technickému pokroku si vyhrazujeme. Veškerá vyobrazení, technické údaje, míry [mm] a hmotnosti [kg] jsou nezávazné. Změny sloužící technickému pokroku si vyhrazujeme. HAWLE 5

6 NAVRTÁVACÍ PASY S INTEGROVANÝM UZÁVĚREM ZAK SYSTEM VODOMĚRNÉ SOUPRAVY Hawlinger - navrtávací armatura z tvárné litiny s vnitřním závitem 1 / 1¼ / 1 ½ č Univerzální Hawlinger pro litinu, ocel a AC potrubí DN č HAKU-Hawlinger pro PVC a PE potrubí Ø mm č Nástavcový uzávěr Hawlinger s vnějším závitem 1¼ / 1½ / 2 ZAK -System Zugfest - Arretierbar - Korrosionssicher ZAK bezzávitový systém, jištěný proti tahovým silám integrován v navrtávacích pasech, šoupátkách, rohových ventilech a tvarovkách Snadná montáž: zasunout - otočit o 90 - povytáhnout zpět - nacvaknout jistící kroužek - hotovo! Vodoměrné soupravy DN 3/4-2, případně s přírubou DN 50 pro vodoměry Qn 1,5 m 3 /h až 30 m 3 /h kombinace s filtry, zpětnými klapkami, kohouty či šoupátky, vypouštěcími ventily a mnoho dalších komponentů nastavitelná rozteč šroubení PŘÍSLUŠENSTVÍ ZA- A ODVZDUŠŇOVACÍ VENTILY Uliční poklopy tuhé či teleskopické pro šoupátka, armatury domovních přípojek, Combi armatury, za- a odvzdušňovací soupravy, podzemní hydranty Zemní soupravy tuhé či teleskopické pro šoupátka, armatury domovních přípojek, Combi armatury, různá krytí potrubí Ruční kola DN Stojan pro uzavírací armatury HAWAK č s ručním kolem a ukazatelem polohy č s připojením pro pohon Plochá těsnění, šrouby a další Za- a odvzdušňovací ventily 1 č. 9876, PN 0,1-6 / PN 0,8-16, z POM 2 PN 0,1-6 / PN 1-16, z POM č. 9876, s vnitřním závitem č. 9874, s přírubovým připojením 2" PN 0,2-25, z eloxovaného hliníku č. 9872, Havent DN 2" - 80 PN 0-16, z eloxovaného hliníku č. 9871, Havent DN PN 0,2-6 / PN 0,8-16, z šedé litiny č. 9835, ventil dvoustupňový č. 9836, ventil dvoustupňový, hrdlo ISO pro PE potrubí DN PN 0,2-6 / PN 0,8-16, z šedé litiny č. 9835, ventil dvoustupňový DN PN 0,5-16 / PN 0,5-25, z tvárné litiny č. 9880, ventil dynamický DN PN 0-16, pro odpadní vodu (také s vnitřním závitem 2 ) č. 9864, s přírubovým připojením, z nerezové oceli č. 9863, s přírubovým připojením, z oceli s epoxidovým navrstvením Za- a odvzdušňovací soupravy DN 50/80 č PN 1-16 č PN 0,1-6 č PN 0-16 / PN 0,2-25 DN 80 PN 0-16, pro odpadní vodu č. 9828, s přírubovým připojením DN 80 6 HAWLE Veškerá vyobrazení, technické údaje, míry [mm] a hmotnosti [kg] jsou nezávazné. Změny sloužící technickému pokroku si vyhrazujeme. Veškerá vyobrazení, technické údaje, míry [mm] a hmotnosti [kg] jsou nezávazné. Změny sloužící technickému pokroku si vyhrazujeme. HAWLE 7
