1 Viega Mono CZ 3/15 Ceník 2015 Změny vyhrazeny. Předstěnová/splachovací technika

2 Předstěnové bloky pro individuální předstěnová řešení k zazdění a obezdění pro jednotlivou nebo řadovou montáž. Mono blok Viega WC/bidet standardní výška bloku: 1130 mm lze zkrátit na 980 mm předsmontované a připravené k připojení robustní kryt z EPS jak podklad pro omítku odpadá vyzdívání vnitřního prostoru integrované kapsy pro zazdění pro bezpečné propojení se zdivem hloubkově nastavitelné možná řadová montáž s montážní kolejnicí odhlučněné připojení všech nástěnek Viega Požadavky na protihlukovou ochranu Přezkoušení podle DIN 4109 provedl Fraunhofer Institut für Bauphysik, Stuttgart. 476

3 Viega Mono Obsah Viega Mono Slim Viega Mono Tec Splachovací nádrže pod omítku-základní modely WC-předstěnové bloky Bidetové předstěnové bloky Příslušenství k předstěnovým blokům pro WC a bidety Pisoárové sady pro hrubou stavbu Umyvadlové předstěnové bloky Předstěnové bloky pro nástěnné armatury EAN-Code Číslo EAN je sestaveno z konstantního čísla výrobce a jednotlivých šestimístných čísel ů, např Výměna posledních šesti pozic za čísla ů dává kód EAN. 477

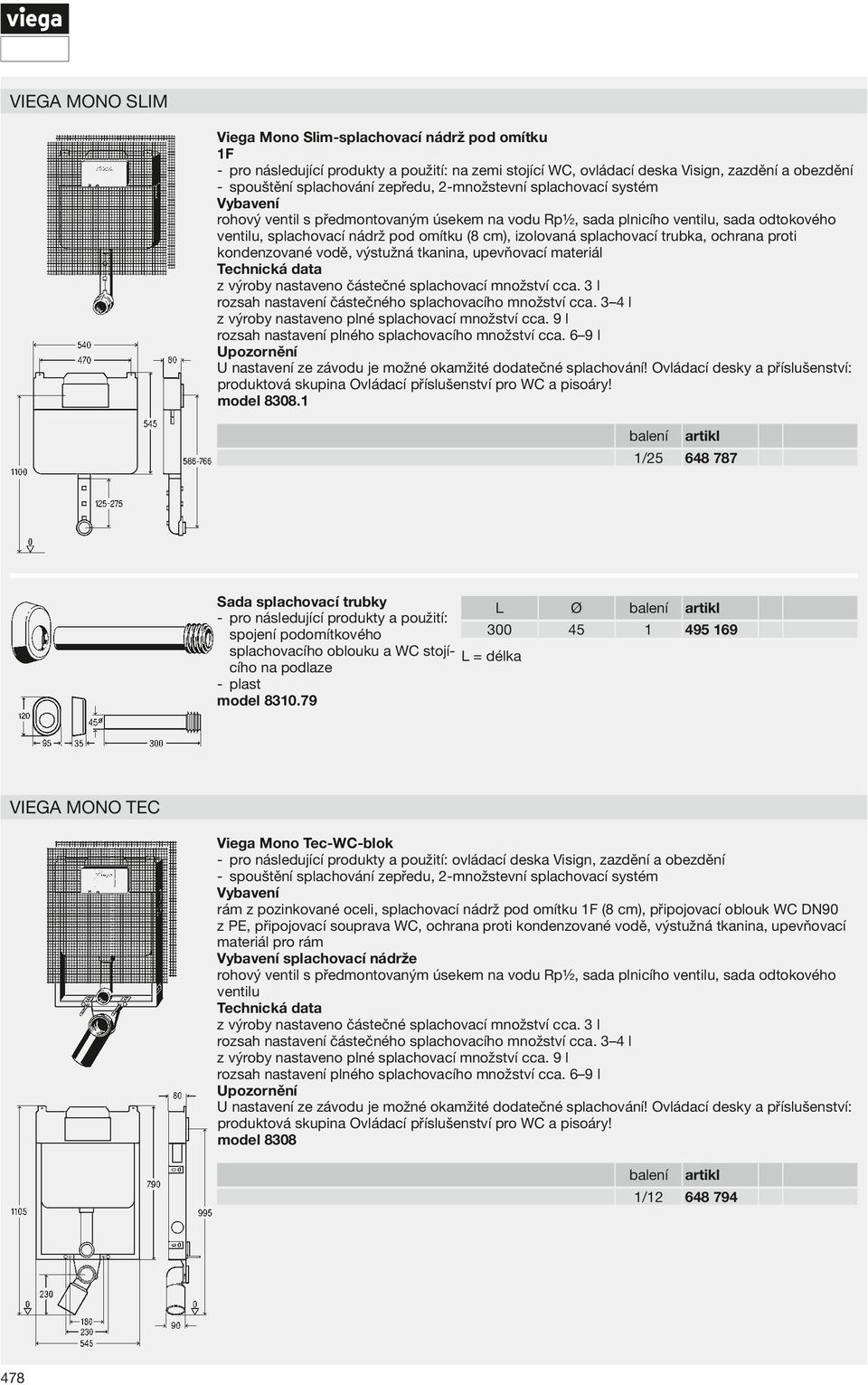

4 Viega Mono Slim Viega Mono Slim-splachovací nádrž pod omítku 1F -- pro následující produkty a použití: na zemi stojící WC, ovládací deska Visign, zazdění a obezdění -- spouštění splachování zepředu, 2-množstevní splachovací systém ventilu, splachovací nádrž pod omítku ( 8 cm), izolovaná splachovací trubka, ochrana proti kondenzované vodě, výstužná tkanina, upevňovací materiál z výroby nastaveno plné splachovací množství cca. 9 l U nastavení ze závodu je možné okamžité dodatečné splachování! Ovládací desky a příslušenství: produktová skupina Ovládací příslušenství pro WC a pisoáry! model Sada splachovací trubky L -- pro následující produkty a použití: 300 spojení podomítkového splachovacího oblouku a WC stojí- L = délka cího na podlaze -- plast model /25 Ø Viega Mono Tec Viega Mono Tec-WC-blok -- pro následující produkty a použití: ovládací deska Visign, zazdění a obezdění -- spouštění splachování zepředu, 2-množstevní splachovací systém rám z pozinkované oceli, splachovací nádrž pod omítku 1F (8 cm), připojovací oblouk WC DN90 z PE, připojovací souprava WC, ochrana proti kondenzované vodě, výstužná tkanina, upevňovací materiál pro rám splachovací nádrže ventilu z výroby nastaveno plné splachovací množství cca. 9 l U nastavení ze závodu je možné okamžité dodatečné splachování! Ovládací desky a příslušenství: produktová skupina Ovládací příslušenství pro WC a pisoáry! model /

5 Viega Mono Viega Mono Tec-WC-blok -- pro následující produkty a použití: ovládací deska Visign, zazdění a obezdění -- spouštění splachování zepředu, 2-množstevní splachovací systém rám z pozinkované oceli, splachovací nádrž pod omítku 1F (8 cm), splachovací trubka s přípojem na ventilátor DN50, připojovací oblouk WC DN90 z PE, připojovací souprava WC, ochrana proti kondenzované vodě, výstužná tkanina, upevňovací materiál pro rám splachovací nádrže ventilu z výroby nastaveno plné splachovací množství cca. 9 l U nastavení ze závodu je možné okamžité dodatečné splachování! Ovládací desky a příslušenství: produktová skupina Ovládací příslušenství pro WC a pisoáry! model / Viega Mono Tec-bidetový blok -- pro následující produkty a použití: závěsný bidet, zazdění a obezdění rám z pozinkované oceli, nástěnky plynule nastavitelné na výšku a do šířky z červeného bronzu s Rp½, výškově nastavitelný odtokový oblouk DN40, upevňovací materiál pro rám model /

6 Splachovací nádrže pod omítku-základní modely Splachovací nádrž pod omítku 2H -- pro následující produkty a použití: na zemi stojící WC, instalace do předstěny vyzděné mokrým procesem, ovládací deska Visign -- spouštění splachování zepředu, 2-množstevní splachovací systém ventilu, splachovací trubka, prodloužení splachovací trubky, upevňovací materiál z výroby nastaveno plné splachovací množství cca. 6 l U nastavení ze závodu je možné okamžité dodatečné splachování! Ovládací desky a příslušenství: produktová skupina Ovládací příslušenství pro WC a pisoáry! model / Splachovací nádrž pod omítku 2H -- pro následující produkty a použití: na zemi stojící WC, instalace do předstěny vyzděné mokrým procesem, ovládací deska Visign -- spouštění splachování zepředu, 2-množstevní splachovací systém ventilu, splachovací trubka, prodloužení splachovací trubky, upevňovací materiál rozsah nastavení částečného splachovacího množství cca. 2,5 3 l z výroby nastaveno plné splachovací množství cca. 4,5 l rozsah nastavení plného splachovacího množství cca. 4,5 6 l U nastavení ze závodu je možné okamžité dodatečné splachování! Ovládací desky a příslušenství: produktová skupina Ovládací příslušenství pro WC a pisoáry! model /

7 Viega Mono Splachovací nádrž pod omítku 2L -- pro následující produkty a použití: na zemi stojící WC, instalace do předstěny vyzděné mokrým procesem, ovládací deska Visign -- spouštění splachování zepředu nebo shora, 2-množstevní splachovací systém rohový ventil s předmontovaným úsekem na vodu Rp½, sada plnicího ventilu, sedlo odtokového ventilu, splachovací trubka, prodloužení splachovací trubky, upevňovací materiál z výroby nastaveno plné splachovací množství cca. 6 l U nastavení ze závodu je možné okamžité dodatečné splachování! U ovládání zepředu v závislosti na WC-keramice může otevřený kryt sedátka částečně překrývat ovládací desku! U WC-keramik s rozpětím pod 500 mm, jako např.: V & B Viala , Viala , Keramag Renova-Comprimo , Joly nemůže být vyloučeno padání krytu sedátka. Proto se v těchto případech dává ze zásady ovládání shora. Ovládací desky a příslušenství: produktová skupina Ovládací příslušenství pro WC a pisoáry! model / WC-předstěnové bloky Viega Mono-WC-blok -- pro následující produkty a použití: zazdění a obezdění, jednotlivá montáž, řadová montáž, ovládací deska Visign -- možnost dodatečně objednat oblouk splachovací trubky m odel spouštění splachování zepředu, 2-množstevní splachovací systém, zkrátitelný v rozmezí mm splachovací nádrž pod omítku 2H, připojovací oblouk WC DN90 z PP, excentrický přechodový kus DN90/100 z PP, připojovací souprava WC, odhlučněný kryt z EPS, upevňovací materiál pro blok a keramiku splachovací nádrže ventilu z výroby nastaveno plné splachovací množství cca. 6 l U nastavení ze závodu je možné okamžité dodatečné splachování! Ovládací desky a příslušenství: produktová skupina Ovládací příslušenství pro WC a pisoáry! model BH / BH = stavební výška V závislosti na WC-keramice může otevřený kryt sedátka částečně překrývat ovládací desku, při použití senzitivní ovládací desky Visign for More může tak docházet k nechtěnému spouštění splachovaní! 1) 481

8 Viega Mono-WC-blok -- pro následující produkty a použití: ovládací deska Visign, zazdění a obezdění, jednotlivá montáž, řadová montáž -- spouštění splachování zepředu nebo shora, 2-množstevní splachovací systém splachovací nádrž pod omítku 2L, připojovací oblouk WC DN90 z PP, excentrický přechodový kus DN90/100 z PP, připojovací souprava WC, odhlučněný kryt z EPS, upevňovací materiál pro blok a keramiku splachovací nádrže ventilu z výroby nastaveno plné splachovací množství cca. 6 l U nastavení ze závodu je možné okamžité dodatečné splachování! U ovládání zepředu v závislosti na WC-keramice může otevřený kryt sedátka částečně překrývat ovládací desku! U WC-keramik s rozpětím pod 500 mm, jako např.: V & B Viala , Viala , Keramag Renova-Comprimo , Joly nemůže být vyloučeno padání krytu sedátka. Proto se v těchto případech dává ze zásady ovládání shora. Ovládací desky a příslušenství: produktová skupina Ovládací příslušenství pro WC a pisoáry! model BH 835 1/ BH = stavební výška Bidetové předstěnové bloky Viega Mono-bidetový blok -- pro následující produkty a použití: závěsný bidet, zazdění a obezdění, jednotlivá montáž, řadová montáž odhlučněný kryt z EPS, odhlučněné upevnění pro nástěnky Viega, výškově nastavitelné držáky pro přípoj teplé a studené vody, výškově nastavitelný odtokový oblouk DN40/50, pryžová vsuvka DN40/30, upevňovací materiál pro blok a keramiku model / Příslušenství k předstěnovým blokům pro WC a bidety Viega Mono-montážní set L -- pro následující produkty a použití: 515 Viega Mono-WC-/bidetový blok -- pozinkovaná ocel L = délka -- montážní pomůcka upevňovací materiál model /

9 Viega Mono Viega Mono-podpěrná konzola -- pro následující produkty a použití: montáž volně stojících prvků, Viega Mono-WC-/bidetový blok -- pozinkovaná ocel model Viega Mono Slim-opravný set -- PP -- svařitelný model Montážní kolejnice L B -- pro následující produkty a použití: upevnění Viegaswift-prvků, řadová montáž Viega Eco Plus-/ L = délka Viega Eco-prvků, B = šířka Viega Mono-WC-prvků H = výška a Viega Mono bidetových prvků -- pozinkovaná ocel upevňovací materiál, vyrovnávací materiál pro nerovné stěny model 8001 Viega Mono-montážní set -- pro použití s následujícími produkty: Viega Mono-bidetový blok model 8317, Viega Mono- WC-blok model pozinkovaná ocel model H ks ks = počet v sadě 483

10 Pisoárové sady pro hrubou stavbu Viega Mono-pisoárová sada pro hrubou stavbu -- pro následující produkty a použití: pisoár s podomítkovým splachovacím systémem, montáž vybavovací sady Visign (manuální a bezdotykové splachování) univerzálně použitelná stavební sada v kompaktním provedení, stavební pouzdro z plastu, předmontované úseky na vodu, proplachovací zátka, uzávěra, přípoj armatur Rp½, čisticí krytka Ovládací desky a příslušenství: produktová skupina Ovládací příslušenství pro WC a pisoáry! model Umyvadlové předstěnové bloky Viega Mono-podomítkový připojovací box -- pro následující produkty a použití: umyvadlo se stojánkovou baterií, zazdění a obezdění -- plast ve výbavě podomítkový připojovací box výškově nastavitelný zápachový uzávěr, pryžová vsuvka DN40/30, 2 stěnové průchodky, 2 rohové ventily se samotěsnicím závitem G½ G⅜, 2 dvojité přímé šroubení se svěrným šroubením pro měděnou trubku d10, 2 připojovací pochromované trubky d10, odtokové koleno 300 mm z pochromované mosazi, krycí deska z pochromovaného plastu pro podomítkový připojovací box, upevňovací materiál Dodavatelné od června 2015! model 8314 L B L = délka B = šířka nové Viega Mono-umyvadlový blok -- pro následující produkty a použití: umyvadlo se stojánkovou baterií, zazdění a obezdění odhlučněný kryt z EPS, odtokový oblouk DN40/50, pryžová vsuvka DN40/30, odhlučněné upevnění pro nástěnky Viega, upevňovací materiál pro blok a keramiku model rozměr /

11 Viega Mono Předstěnové bloky pro nástěnné armatury Viega Mono-blok pro armaturu -- pro následující produkty a použití: nástěnná armatura, zazdění a obezdění odhlučněný kryt z EPS, odhlučněné upevnění pro nástěnky Viega, upevňovací materiál pro blok a keramiku model rozměr /
