Mapové podklady pro přípravu, projektování a povolování staveb. Geodetická část projektové dokumentace.

Transkript

1 Mapové podklady pro přípravu, projektování a povolování staveb. Geodetická část projektové dokumentace. ZÁPADOČESKÁ UNIVERZITA V PLZNI Ing. Martina Vichrová, Ph.D. Fakulta aplikovaných věd - KMA oddělení geomatiky vichrova@kma.zcu.cz Vytvoření materiálů bylo podpořeno prostředky z projektu FRVŠ č. 584/

2 Příloha 9 2

3 Příloha 9 Příloha 9 3

4 Příloha 9 Příloha 9 4

5 Příloha 9 Příloha 9 5

6 Výsledky zeměměřických činností ve výstavbě Výsledky zeměměřických činností ve výstavbě 6

7 Výsledky zeměměřických činností ve výstavbě Výsledky zeměměřických činností ve výstavbě 7

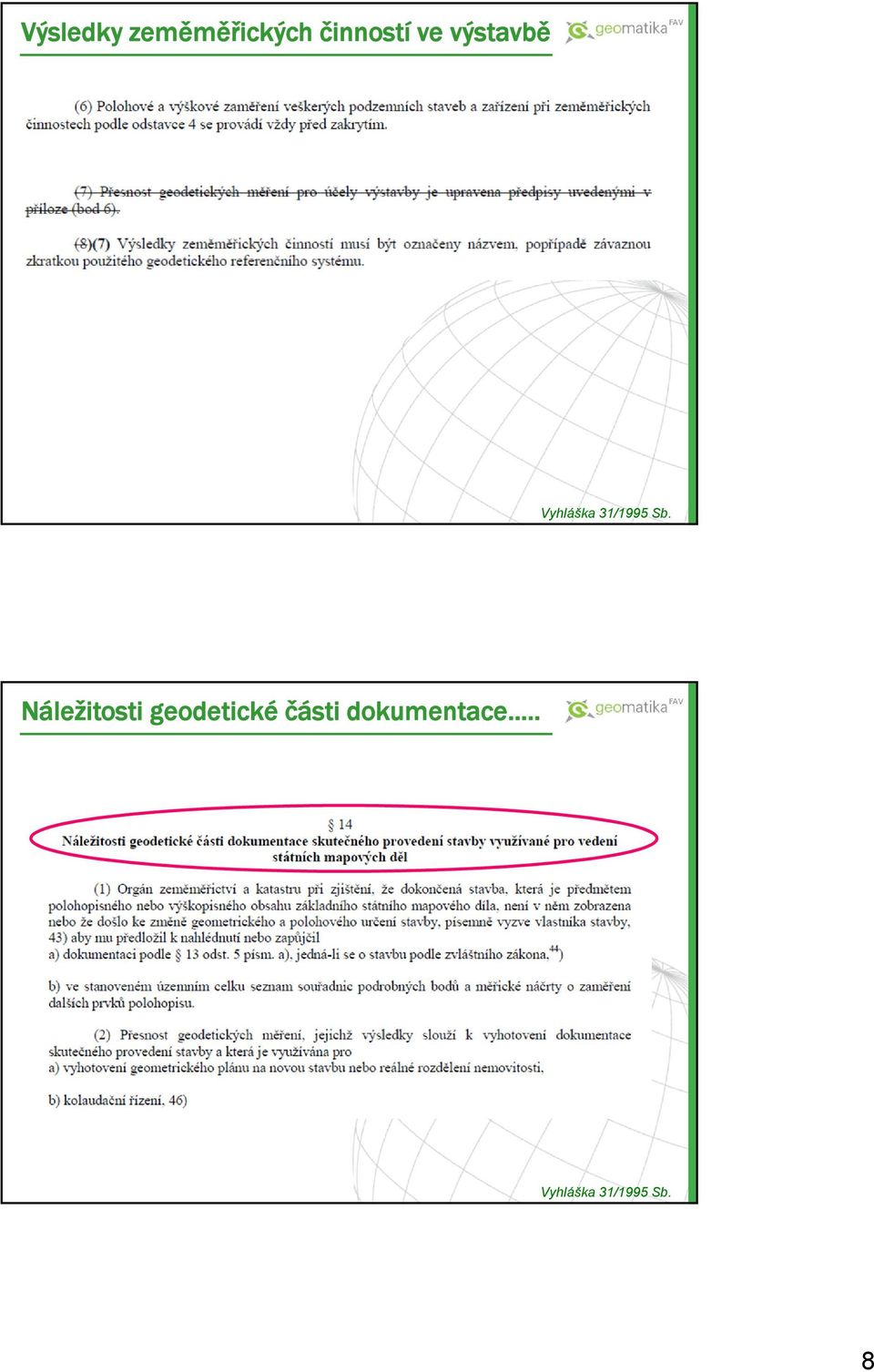

8 Výsledky zeměměřických činností ve výstavbě Náležitosti geodetické části dokumentace.. 8

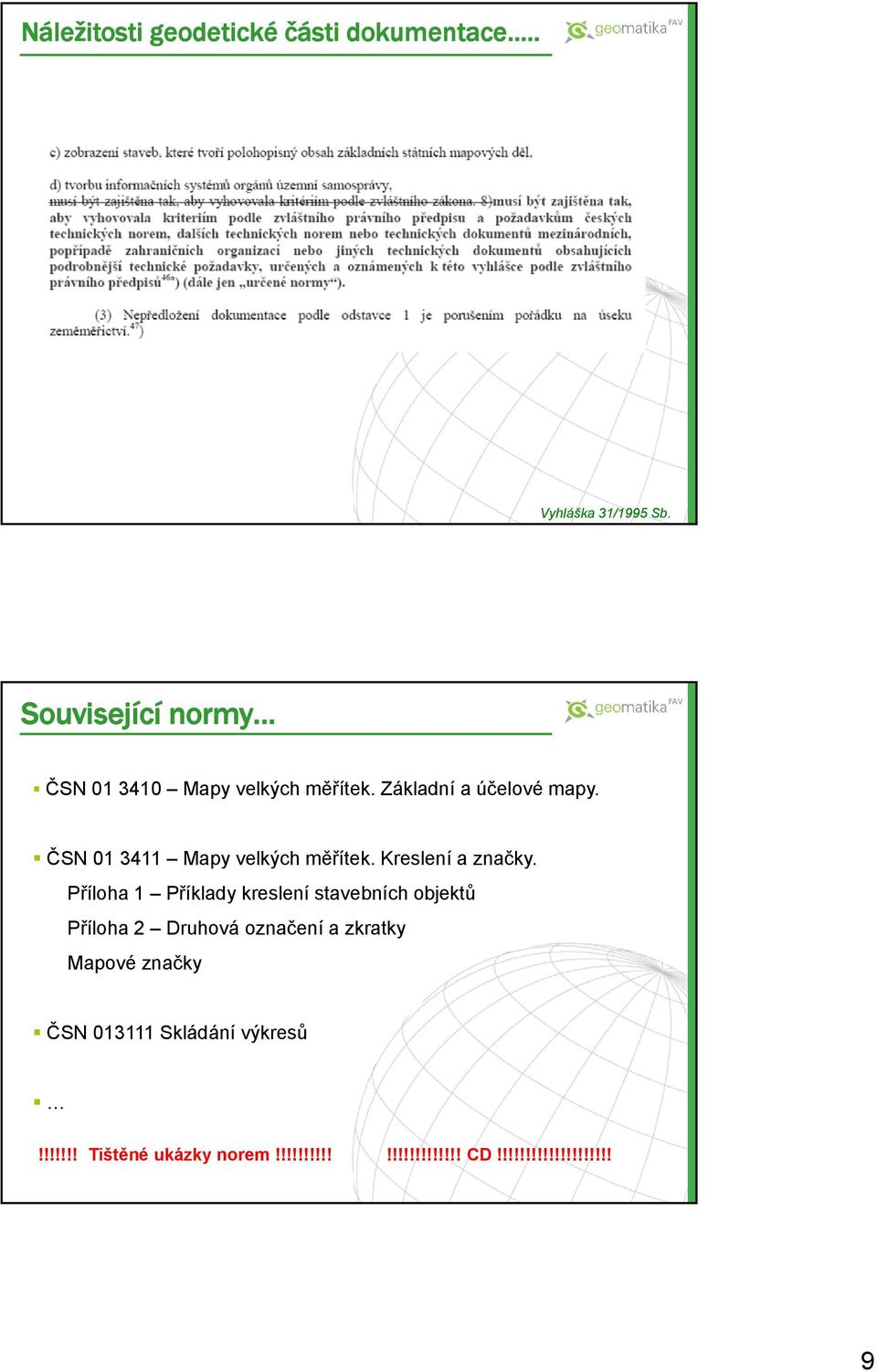

9 Náležitosti geodetické části dokumentace.. Související normy ČSN Mapy velkých měřítek. Základní a účelové mapy. ČSN Mapy velkých měřítek. Kreslení a značky. Příloha 1 Příklady kreslení stavebních objektů Příloha 2 Druhová označení a zkratky Mapové značky ČSN Skládání výkresů!!!!!!! Tištěné ukázky norem!!!!!!!!!!!!!!!!!!!!!!! CD!!!!!!!!!!!!!!!!!!!! 9

10 Geodetická část projektové dokumentace upraveno právním předpisem (např. náležitosti pro dokumentaci staveb pozemních komunikací vydává ministerstvo dopravy směrnici, která udává, co musí dokumentace obsahovat, související normy apod. ) příklad: komunikace Ukázka výtisku směrnice dokumentace pro územní rozhodnutí (DÚR) dokumentace pro stavební povolení (DSP) dokumentace pro zadání stavby (DZS) realizační dokumentace stavby (RDS) dokumentace skutečného provedení stavby (DSPS) Příklad: plánovaná stavba komunikace fáze plánování výkresy týkající se geometrie stavby (křižovatky, mosty, tunely, opěrné zdi, ), výkresy (přehledná situace, situace variant, podélné profily variant, ) + studie proveditelnosti stavby (výkresy přehledná situace, situace variant, podélné profily) + celkové posouzení (výkresy přehledná situace, situace zájmového zemí, podélné profily variant, vzorové příčné řezy, výkresy důležitých objektů stavby,.) dokumentace pro územní rozhodnutí celková přehledná situace stavby, podélné profily navrhované pozemní komunikace a přeložek souvisejících komunikací, příčné řezy, výkresy mostních objektů, výkresy tunelů, podzemních objektů a galerií, výkresy odvodnění, výkresy obslužných zařízení, cizí zařízené na pozemní komunikaci, rekultivace a terénní úpravy, staveniště a organizace výstavby,..+ záborový elaborát 10

11 Příklad: plánovaná stavba komunikace dokumentace pro stavební povolení výkresy celková přehledná situace stavby, geodetický koordinační výkres, bilance zemních prací,.. dokumentace pro zadání stavby výkresy přehledná celková situace stavby, situace stavby, geodetické podklady, příčné řezy, profily,. realizační dokumentace stavby výkresy. dokumentace skutečného provedení stavby CD ČSN skládání výkresů norma stanoví způsoby skládání kopií a výtisků všech druhů technických výkresů na formát A4 pro účely ukládání a nebo předávání schválena účinnost od vydavatelství Úřadu pro normalizaci a měření Praha 11

12 ČSN skládání výkresů 1. Výkresy se skládají nejprve podél myšlených čar přehybů kolmých k dolnímu okraji výkresu, poté podle myšlených čar přehybů rovnoběžných s dolním okrajem. (pořadí skládání udávají čísla - viz dále) 2. Po složení výkresu základní popisové pole je na líci složeného výkresu 3. Formáty výkresu A0, A1, A2, A3 je možno skládat třemi způsoby: pro volné řazení pro přímé vázaní nebo sešití pro svázání s proužkem pro zachycení ČSN Skládání výkresů pro volné řazení ČSN Skládání výkresů 12

13 pro přímé svázání a sešití ČSN Skládání výkresů s proužkem pro zachycení ČSN Skládání výkresů 13

14 ČSN skládání výkresů 4. Toto skládání výkresů je určeno pro ruční i strojové skládání. 5. Skládání pro přímé vázání je realizováno zpravidla ručně. 6. Skládání výkresů pro zachycení s proužkem je realizováno zpravidla strojově. 7. Originály výkresů se zpravidla neskládají (kromě těch, které jsou součástí spisů). 8. Zvláštní formáty výkresů se skládají na formát A4. ČSN Skládání výkresů Ukázky: polohopisný a výškopisný plán 14

15 Ukázky: vytyčovací síť Projekt stavby rodinný dům 15

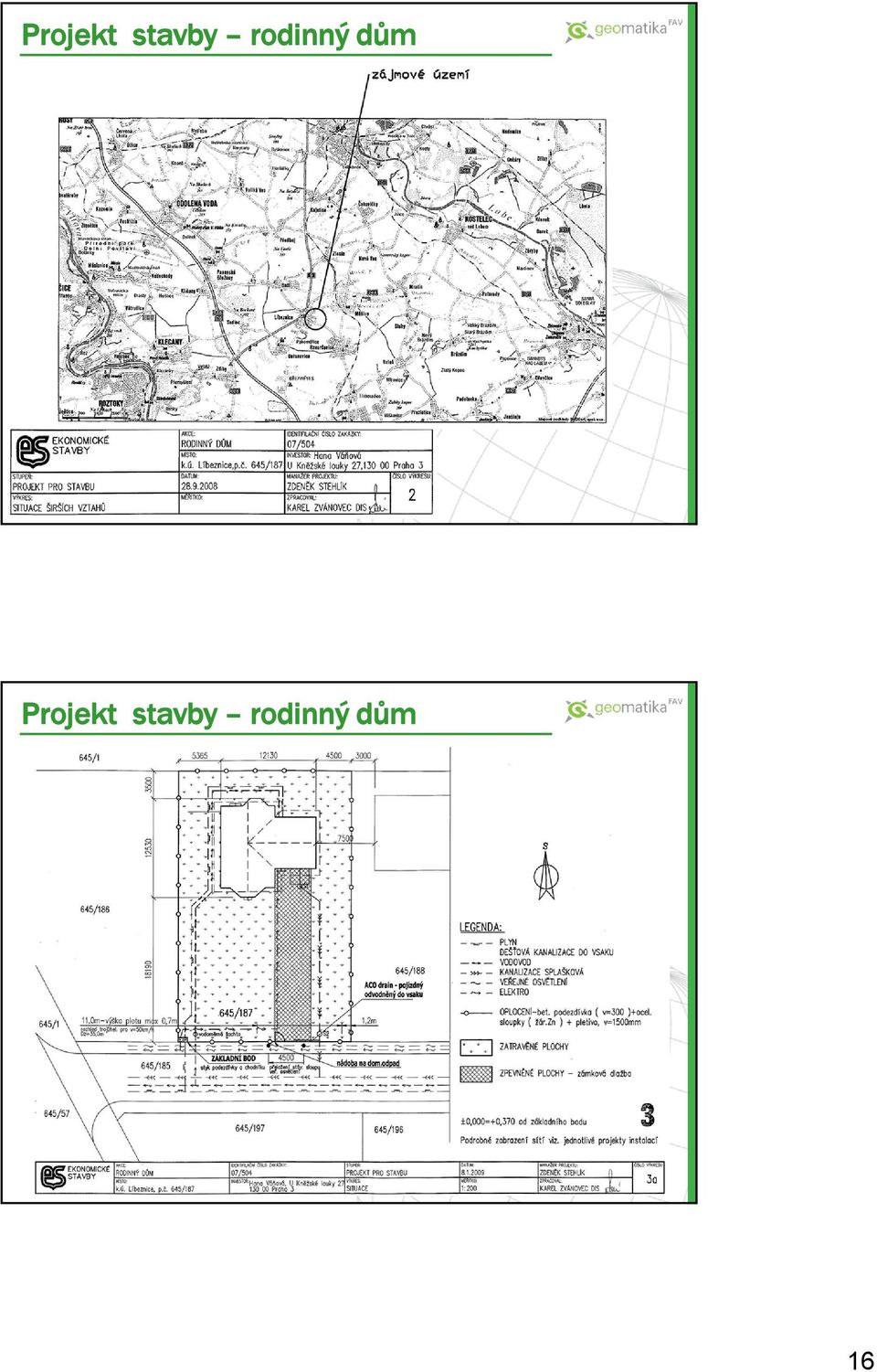

16 Projekt stavby rodinný dům Projekt stavby rodinný dům 16

17 Projekt stavby rodinný dům Projekt stavby rodinný dům 17

18 Ukázky: vytyčovací výkres Ukázky: vytyčovací náčrt 18

19 Ukázky: příčné řezy Ukázky: koordinační geodetický výkres v analogové podobě 19

20 Geometrický plán Geometrický plán se zhotovuje pro: rozdělení pozemku změnu hranice změnu hranice pozemku, popř. pro změnu rozhraní způsobu využití pozemku změnu hranice katastrálního území a hranice územní správní jednotky určení hranic nových pozemků při pozemkových úpravách doplnění pozemku ze zjednodušené evidence doplnění katastru nemovitostí o pozemek, vedený dosud ve zjednodušené evidenci parcel, pokud se jeho hranice vytyčují a označují v terénu hraničními znaky zřízení věcného břemene grafické vyjádření rozsahu práva, které omezuje vlastníka pozemku ve prospěch jiného rozsah věcné břemene bude vyznačen v grafické části geometrického plánu, do katastrální mapy se nezakresluje Zákon č. 344/1992 Sb., o katastru nemovitostí ČR Ukázky: geometrický plán zaměření stavby vyznačení nové budovy, která je předmětem evidování v katastru nemovitostí a přiděluje se jí popisné nebo evidenční číslo nebo pro vyznačení změny jejího vnějšího půdorysného ohraničení vyznačení nové budovy, která je předmětem evidování v katastru nemovitostí a popisné nebo evidenční číslo se jí nepřiděluje nebo změny jejího vnějšího půdorysného ohraničení, jde-li o budovu, která není příslušenstvím jiné budovy evidované v katastru nemovitostí na téže parcele vyznačení rozestavěné budovy v katastru nemovitostí Zákon č. 344/1992 Sb., o katastru nemovitostí ČR 20

21 Ukázky: geometrický plán Obsah a náležitosti GP Obsah geometrického plánu je přesně definován právním předpisem a je tak zajištěna jednotnost jeho vyhotovování na území celé republiky. Stanovený povinný obsah zabezpečuje, aby na geometrickém plánu byly uvedeny nejen údaje, které jsou nezbytné pro vyhotovení příslušné právní listiny o nemovitostech, ale aby byly zjištěny i další skutečnosti potřebné pro vedení katastru nemovitostí (geometrické a polohové určení nemovitostí, údaje o parcele a o její výměře, o druhu pozemku, způsobu využití pozemku, o katastrálním území, o bonitované půdně ekologické jednotce (BPEJ) daného zemědělského pozemku, návaznost na evidenci právních vztahů k nemovitostem apod.). Zákon č. 344/1992 Sb., o katastru nemovitostí ČR Ukázky: geometrický plán 21

22 Geometrický plán vyznačení budovy vyhláška č. 26/2007 Sb. Geometrický plán vyznačení rek. chaty vyhláška č. 26/2007 Sb. 22

23 Geometrický plán vytyčení hranice poz. vyhláška č. 26/2007 Sb. Geometrický plán věcné břemeno vyhláška č. 26/2007 Sb. 23

24 Geometrický plán vodní dílo vyhláška č. 26/2007 Sb. Prameny a literatura Vyhláška / Sb. ČSN Skládání výkresů Zákon č. 344/1992 Sb., o katastru nemovitostí ČR 24

25 Dotazy? 25
