1 Autodesk Inventor Tipy a Triky Ladislav Horálek, CAD Studio a.s.

2 Tipy a Triky Inventor Osnova Autodesk Inventor A něco zajímavého z CADFORUM.CZ (+ nějaké VIP) Aplikace Co zajímavého a zadarmo

3 Autodesk Inventor

4 Promítnutí bez asociativity Promítnutí geometrie se stisknutým CTRL

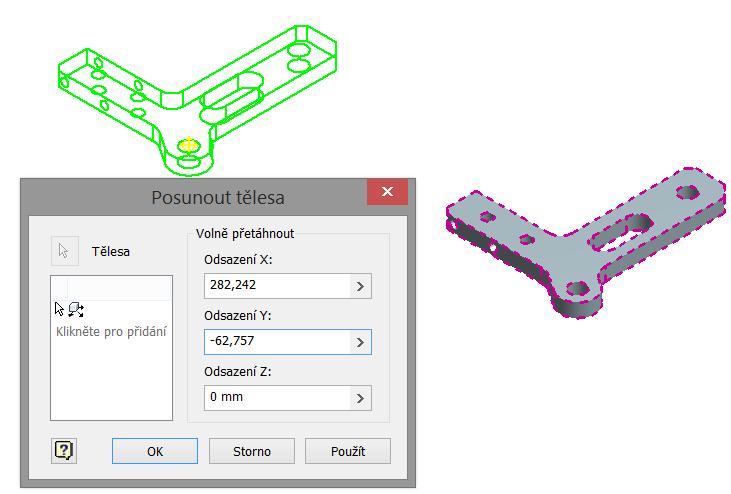

5 Změna počátku modelu Např. po importu Odměření od počátku Posunutí tělesa - manipulace se součástí

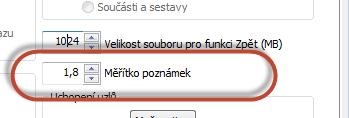

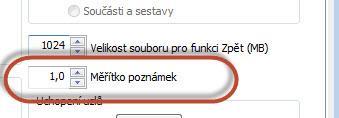

6 Změna velikosti poznámek Nevidíte značky při vysokém rozlišení? Nástroje -> Možnosti aplikace Měřítko poznámek

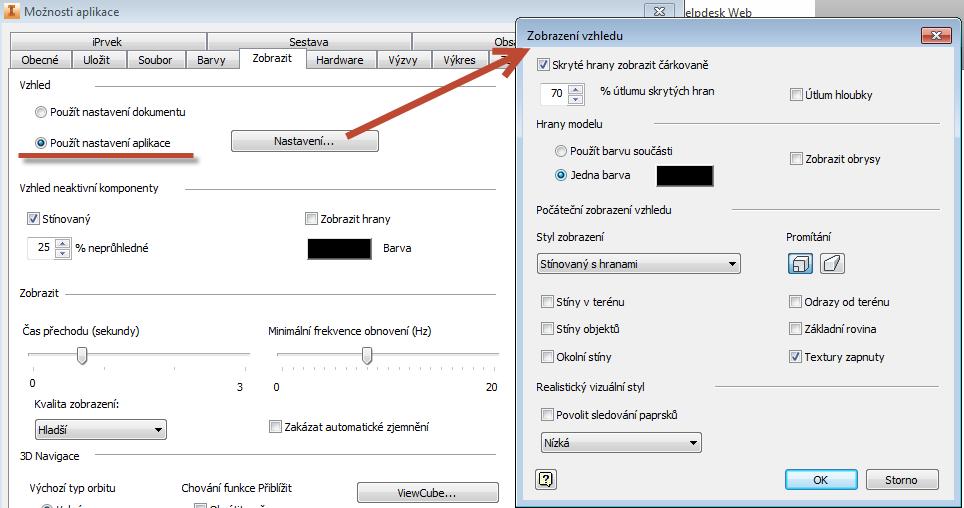

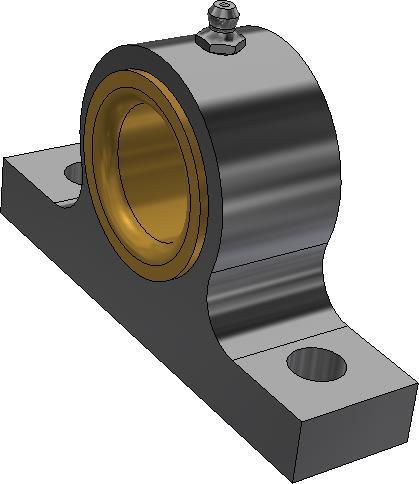

7 Výchozí nastavení zobrazení Např. : Nastavení zobrazení s hranami v kontrastní barvě (černé) Lepší přehlednost v sestavách i modelech Stejné jako v předchozích verzích

8 Pár tipů z CADFORUM.CZ

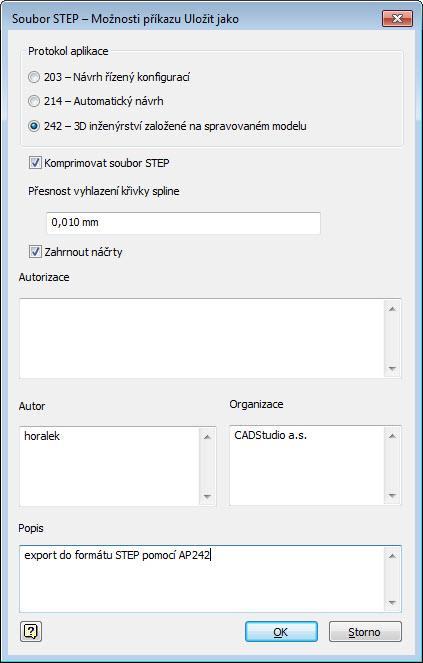

9 Podpora STEP AP242 a STPZ Inventor 2016 načítá i ukládá STEP Export dat: AP203, AP214 a nově AP242 Komprimované soubory: *.STPZ CADFORUM.CZ CAD tip # 10494

10 Kompatibilita Windows 10 V tuto chvíli není skoro žádný produkt oficiálně podporován Problém:.NET Framework ve WIN10 je.net 4.6 Částečné řešení: aktualizace KB Produkty: AutoCAD 2016 funguje s omezeními Mračna bodů, 3D akcelerace, - řešení je počkat na SP1 Inventor 2016 oficiálně podporován s aktualizovanými Win10 Product Design Suite 2016 obvykle bez problémů CADFORUM.CZ u nové instalace možné problémy s detekcí.net CAD tip # Zatím nevyužívejte bezplatný přechod na Win 10, počkejte na oficiální podporu aplikací a HW

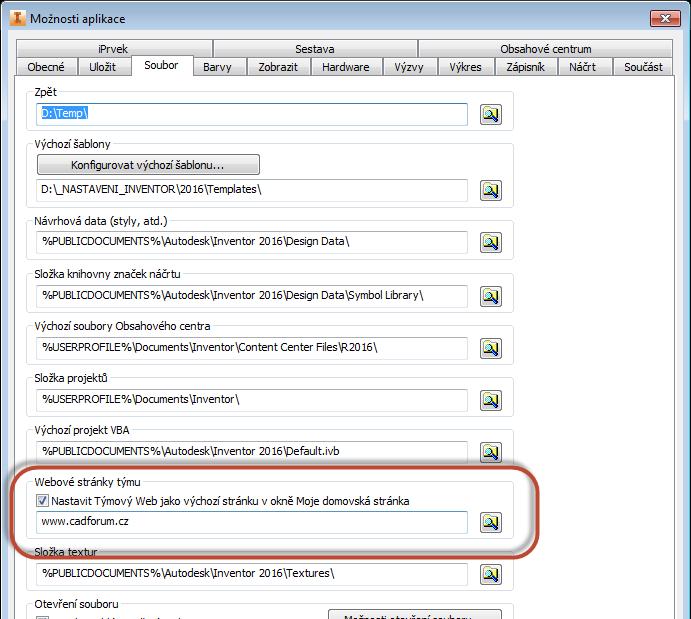

11 Nastavení vlastní domovské stránky Nastavení libovolné web stránky v Inventor Home Menu Nástroje -> Možnosti aplikace -> Soubor -> Webové stránky týmu CADFORUM.CZ CAD tip # 10425

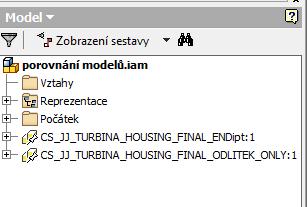

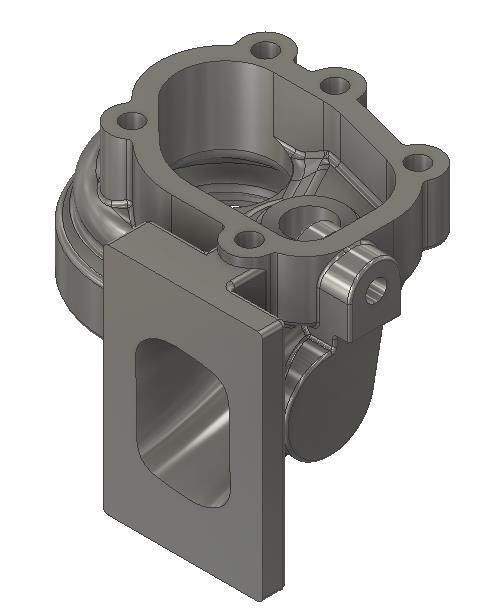

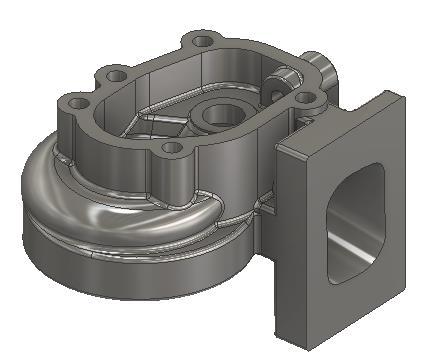

12 Ověření shodnosti dvou modelů Jsou stejné, případně jaký je rozdíl mezi modely? 1. porovnat ivlastnosti Objem, hmotnost 2. Vložit do sestavy a pomocí odvozené součásti odečíst A B a ideálně B - A 3. Vytvořit výkres DWF se stejnými pohledy zajistit pomocí Zarovnání pohledu -> pevný Udělat kopii výkresu a nahradit referenci za druhý model Z Obou výkresů export do DWF Porovnat pomocí funkčnosti Vaultu Pro nebo DesignReview (tipy 8039 a 8728) 4. Aplikace 3D PartFinder CADFORUM.CZ Komplexní porovnání celé databáze, nalezení duplicit, shodných a podobných modelů, CAD tip # 10435

13 ?

14 Tvarové vyhledávání

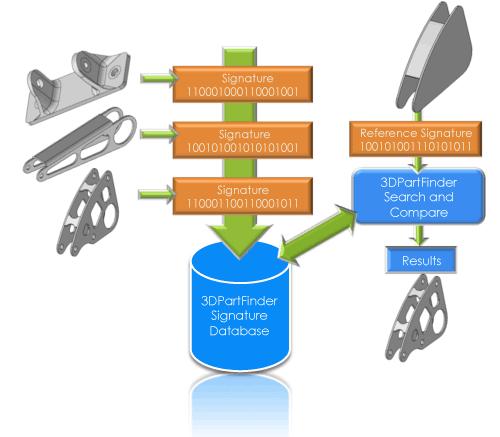

15 3DPartFinder Automatické vyhledávání tvarově podobných dílů v Autodesk Vaultu Vlastní databáze indexování obsahu Spuštění nad celým Vaultem Vytvoření Signature jednotlivých komponent

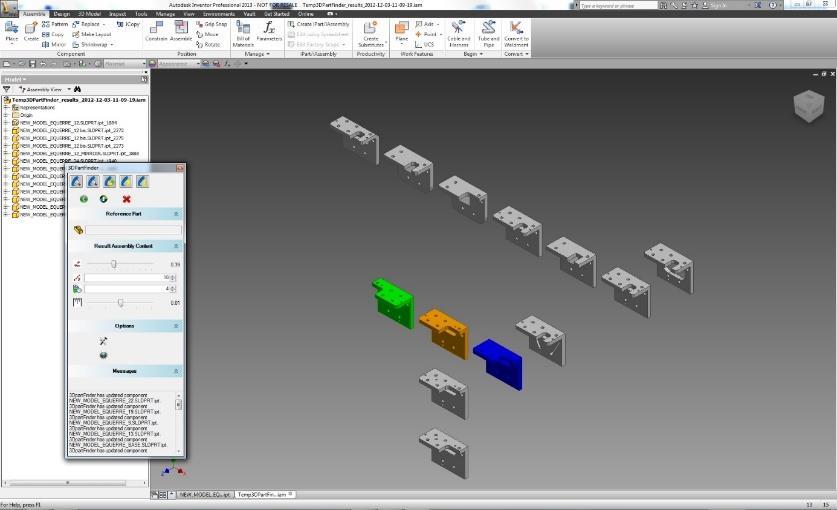

16 3DPartFinder Automatické vyhledávání tvarově podobných dílů Vyhledávání pomocí klientů 3D PartFinder v prostředí Inventoru Barevné odlišení úrovně duplicit Identický, zrcadlený, podobný,

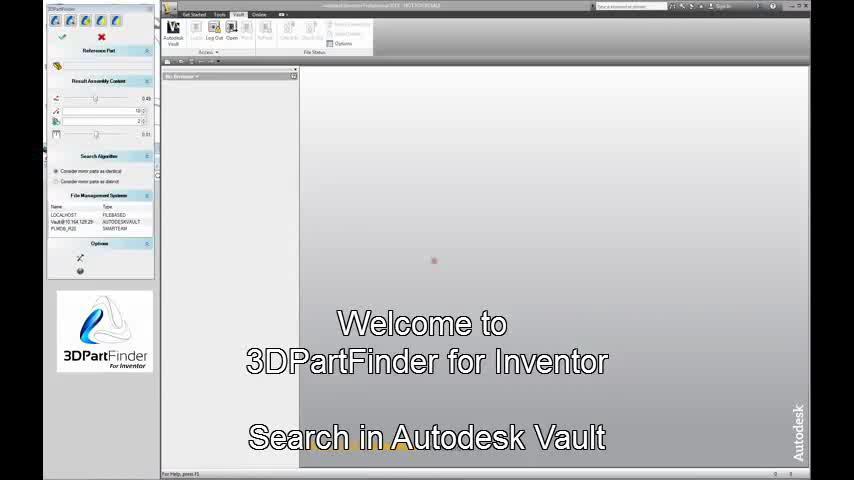

17 3DPartFinder

18 Otvírání souborů z A360 Drive Používá se dočasná složka pro synchronizaci na počítači C:\Users\{WindowsLoginName}\AppData\Local\Autodesk\Autodesk Sync\Cloud\{A360LoginName} Musí být nainstalována a aktivní aplikace A360 Desktop Možno namapovat jako disk Dát do oblíbených v projektu AI, Upravené soubory se synchronizují zpět do A360 CADFORUM.CZ CAD tip # 10431

19 Stahování instalací ze Subscription centra Instalovat nyní U kombinované instalační platformy Win32/Win64 (implicitní volba) Pro stažení instalace Nastavit platformu 32 nebo 64 Objeví se Nabídka Další možnosti Stáhnout nyní a Stáhnout CADFORUM.CZ CAD tip # 10451

20 Bonusové soubory

21 Paleta barev z Inventoru 2012 Palety základních barev Jasnější a výraznější Knihovna Old Inventor.adsklib Objem, hmotnost Stažení ze souboru na případně na helpdesk.cadstudio.cz CADFORUM.CZ CAD tip # 10420

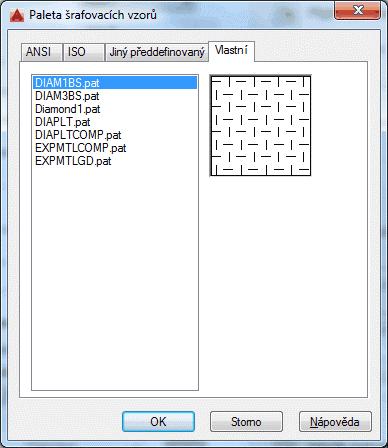

22 Šrafovací vzor slzičkový plech Šrafovací vzory ve formátu.pat Primárně pro AutoCAD Stažení ze souboru na CADFORUM.CZ CAD tip # 10440

23 Vybrané aplikace

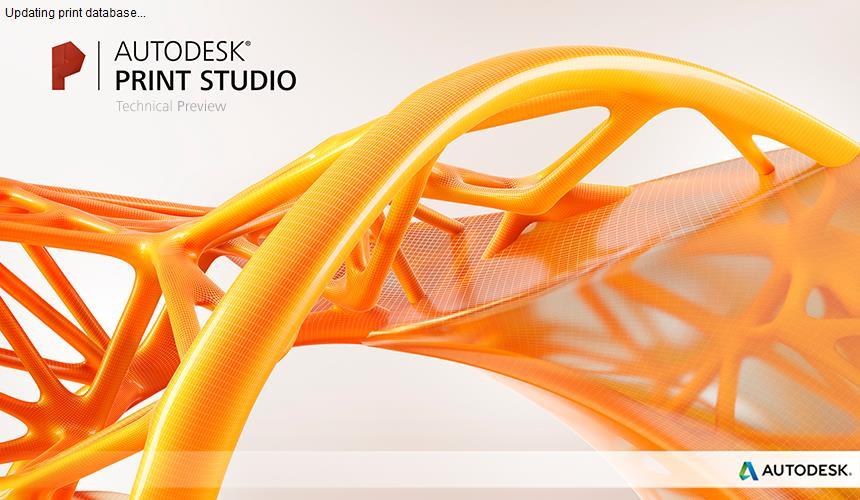

24 Autodesk Print Studio Součást tiskové platformy Autodesk Spark Zahrnuje i 3D tiskárnu Autodesk Ember Integrace s Inventorem a import STL/OBJ Umožňuje plnohodnotný 3D tisk typ 3D tiskárny, materiál, přesnost tisku, typy podpor a podrobné parametry tiskových vrstev Kontrola modelu, zalepení děr, Je ZDARMA cadstudio.cz/download

25

26 Inventor HSM Express Frézování 2.5D Aktuální verze: 2016 k Inventoru, Inventoru Professional a Inventoru LT Pro verze: 2014, 2015, 2016 NC Editor Je ZDARMA cadstudio.cz/download

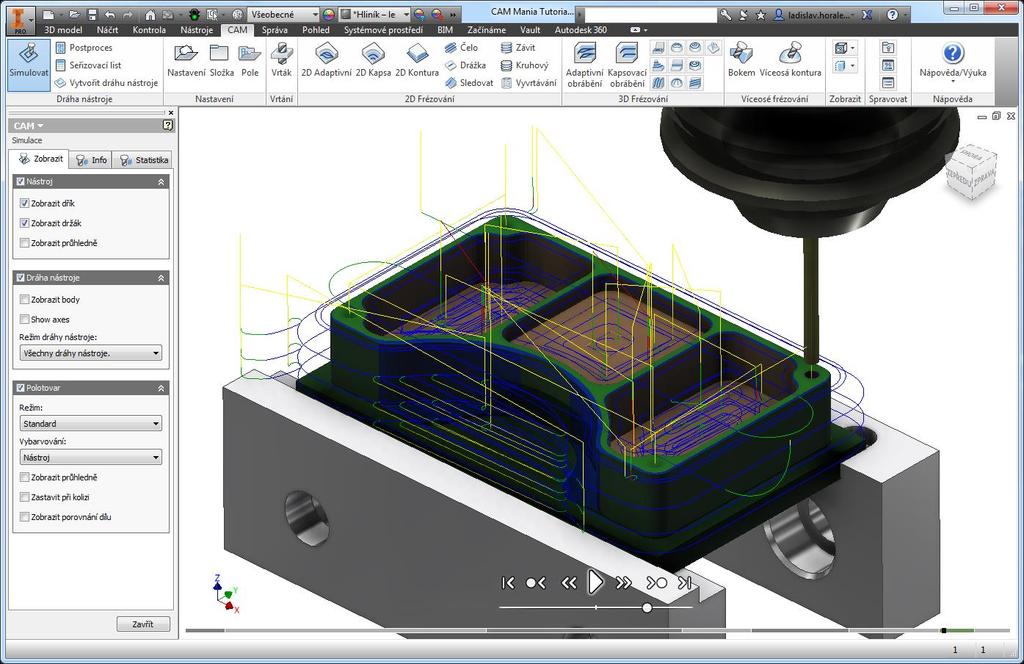

27 Inventor HSM Express

28 Autodesk Remote vzdálený přístup na desktopové CAD aplikace Aplikace pro ipad Bonus pro uživatele se subscription Propojení přes Autodesk ID Nutná instalace aplikace na CAD stanici K dispozici na Autodesk Exchange Apps Apple itunes

29 Autodesk Screencast Záznam obrazovky CAD aplikací Ukládání na Screencast server K dispozici na cadstudio.cz/download

30 Ochutnávka

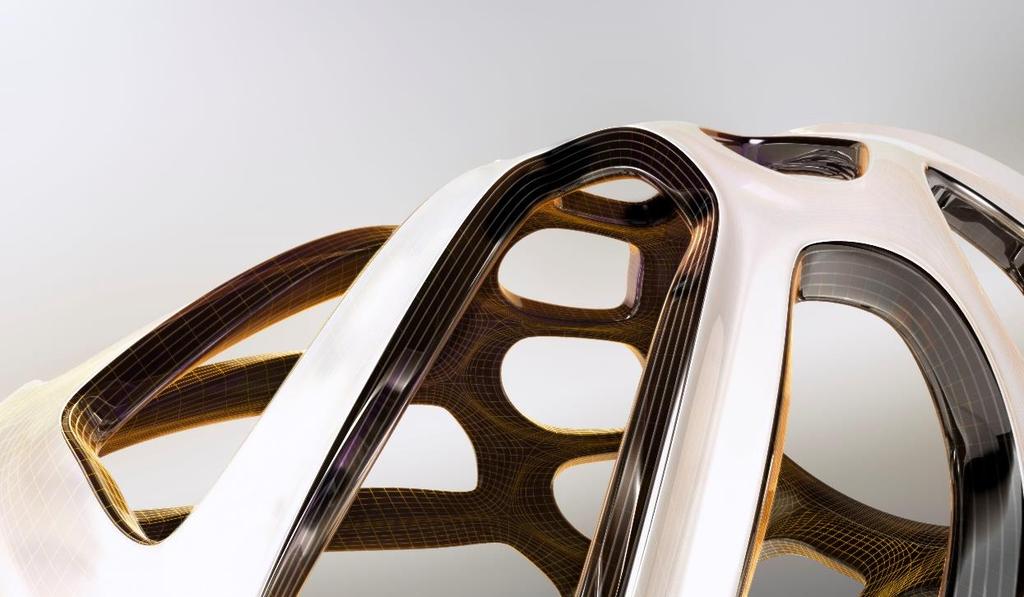

31 Generativní design Zcela nový přístup ke konstrukci Zadávání vstupních požadavků (pevnost, výkon, únosnost) Systém navrhne tvar, materiál,. Tvar: organické až mimozemské tvary 3D tisk

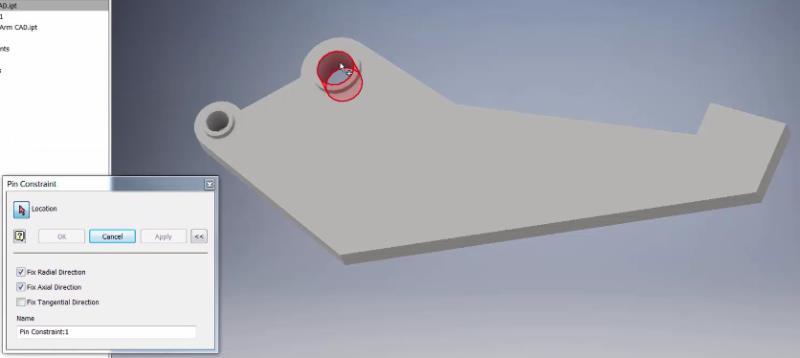

32 Generativní design Jak to funguje? Zadání okrajových podmínek - podpory

33 Generativní design Jak to funguje? Zadání okrajových podmínek - zatížení

34 Generativní design Jak to funguje? Inventor navrhne ideální tvar

35 Generativní design Jak to funguje? Inventor navrhne ideální tvar

36 Generativní design Jak to funguje? Jak ho vyrobit? 3D tisk

37 Generativní design Jak to funguje? Jak ho vyrobit? přizpůsobit konvenčním metodám výroby (sváření, obrábění,..)

38 Generativní design Jak to funguje? Stav před a po optimalizaci Součást vize Autodesku The Future of Making Things

39 Generativní design Kdy, kde? Inventor Professional 2016 R2 Pro uživatele se subscription / pronájem
