1 Autodesk AutoCAD Civil 3D instalační příručka ADEON CZ s. r. o. Brno Ostrava Pardubice Zlín Tyršova Brno Havlíčkovo nábř Ostrava Bělehradská Pardubice Klabalská I Zlín tel.: tel.: tel.: tel.: brno@adeon.cz ostrava@adeon.cz pardubice@adeon.cz zlin@adeon.cz

2 Obsah 1. Úvodní okno instalace Licenční smlouva Zvolení typu licence a zadání sériového čísla produktu Rozbalovací menu AutoCAD Civil 3D Dokončení konfigurace komponent Autodesk Civil 3D Probíhající instalace Dokončení automatické instalace Civil 3D Restart PC Česká lokalizace Instalace Hotfix Instalace Hotfix Instalace SP Aktualizace rozšíření Enhancements Update v Exchange Apps Hotfix... 16

3 Instalační příručka AutoCAD Civil 3D Úvodní okno instalace Po spuštění instalace programu se otevře úvodní okno instalace, viz obr. 1. Pokud instalujete samostatnou licenci a nebudete potřebovat správce síťových licencí, zvolte Instalovat, dle obr. 1, v opačném případě přejděte na tlačítko Instalovat nástroje a pomůcky. Obr. 1 Úvodní okno instalace Civil 3D 3

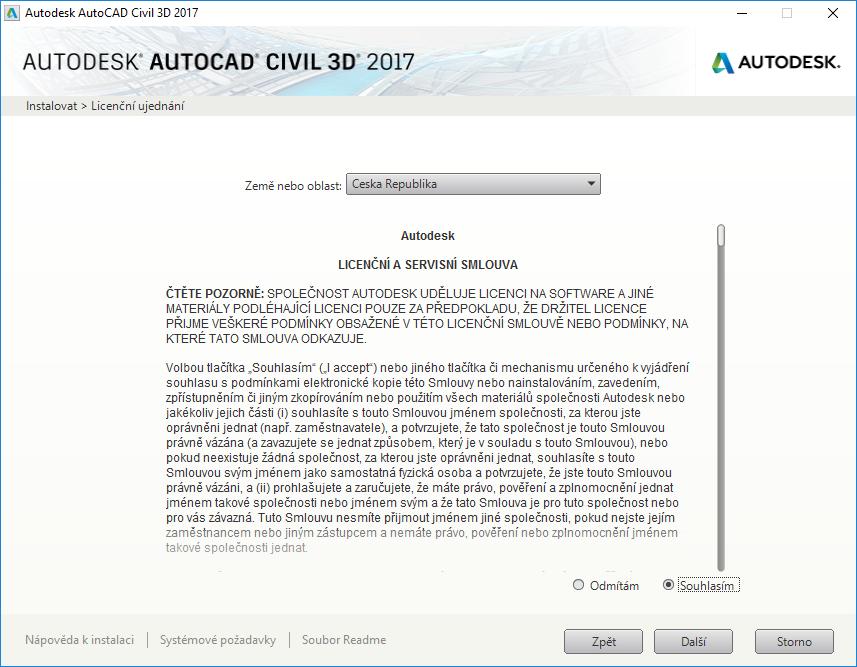

4 Instalační příručka AutoCAD Civil 3D Licenční smlouva Na následující obrazovce je nutné odsouhlasit Licenční ujednání kliknutím na tlačítko Další, viz obr. 2. Obr. 2 Licenční a servisní smlouva Civil 3D 4

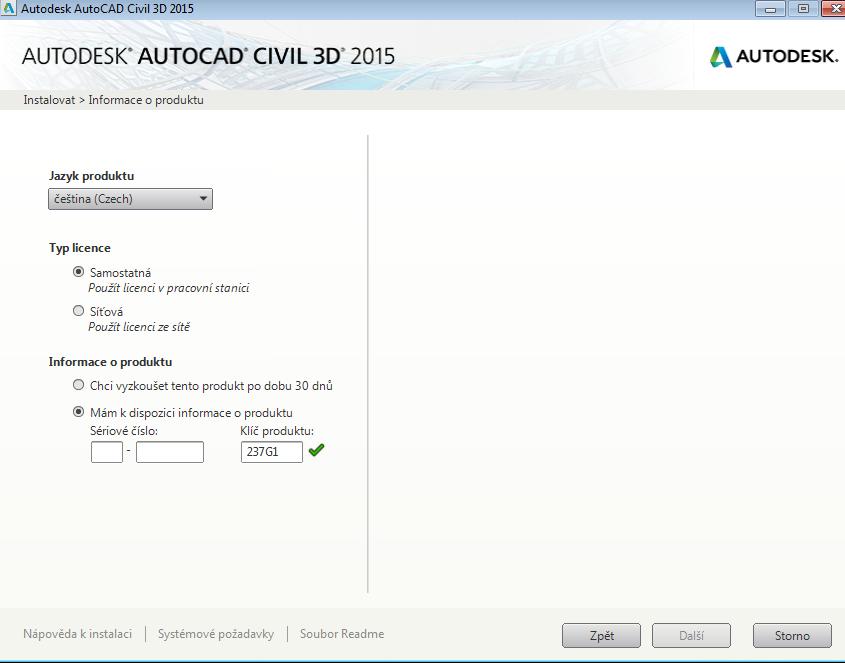

5 3. Zvolení typu licence a zadání sériového čísla produktu Zvolte typ licence a zadejte sériové číslo včetně klíče produktu a následně potvrďte tlačítkem Další, viz obr. 3. Obr. 3 Typ licence, sériové číslo a klíč produktu Civil 3D 5

6 4. Rozbalovací menu AutoCAD Civil 3D Samotná instalace začíná obrazovkou dle následujícího Obr. 4. Obr. 4 Úvodní obrazovka samotné instalace produktu Civil 3D Po rozbalení menu Autodesk AutoCAD Civil 3D (Obr. 4), se Vám zobrazí rozsáhlé menu se zaškrtávacími možnostmi pro přidání anebo odebrání jednotlivých prvků instalace (viz Obr. 5, 6 a 7). Zde vyberte v horní označené části Dílčí komponenty požadované instalační průvodce zobrazuje možnosti pro instalaci, kde již nainstalované komponenty z jiných produktů Autodesk není možno zvolit. Následně přejděte do části Výběr obsahu, kde zvolte nabízené dle vyobrazení na Obr. 5. 6

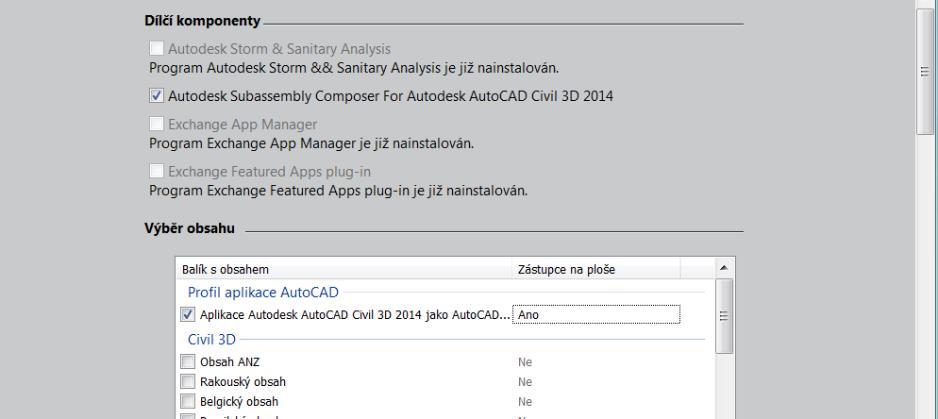

7 Obr. 5 Přidání komponent instalace Civil 3D, část 1. Dále v tomto stejném okně sjeďte kurzorem níž a pokračujete dle Obr. 6. Obr. 6 Přidání komponent instalace Civil 3D, část 2. Nyní podle Obr. 6 přidejte k instalaci Express Tools, případně můžete také přidat Výukový program Visual LISP, je-li třeba. Ukončení nastavení instalačních komponent provedete kliknutím na Autodesk AutoCAD Civil 3D v horní části obrazovky (obdobně jako na začátku nastavení instalace komponent). 7

8 Instalační příručka AutoCAD Civil 3D Dokončení konfigurace komponent Autodesk Civil 3D Nyní je možné přidat zaškrtnutím Autodesk ReCap a také dle Obr. 7 zvolit instalační cestu. Poté již stačí potvrdit instalaci tlačítkem Instalovat. Obr. 7 Dokončení konfigurace komponent instalace Přidání komponent instalace Civil 3D 8

9 6. Probíhající instalace Dále začne probíhat samotná automatická instalace instalačním programem Civilu 3D. Tato etapa instalace vyžaduje delší čas. Obr. 8 Okno probíhající automatické instalace Civil 3D 9

10 7. Dokončení automatické instalace Civil 3D Následným oknem již končí úspěšná instalace samotného Civil 3D, tu potvrďte tlačítkem Dokončit. Obr. 9 Okno dokončení automatické části instalace Civil 3D 8. Restart PC Po dokončení první fáze instalace prosím raději restartujte pracovní stanici a postupujte dále dle níže popsaných krocích. 10

11 9. Česká lokalizace Posledním bodem instalace programu AutoCAD Civil 3D je od verze 2017 nutné stáhnout a nainstalovat tzv. Český Country kit, tedy lokalizační balíček. Tento balíček si stáhněte ZDE. Tento balíček rozbalte a následně přejděte do Přidat/odebrat programy v OS Windows a zde nalezněte již nainstalovaný Civil 3D a následně zvolte tlačítko Odinstalovat nebo změnit. Obr. 10 Okno Programy a funkce Objeví se nové okno pro Přidání/Odebrání funkcí a reinstalačních možností, viz Obr. 11, kde zvolte možnost Přidat nebo odebrat funkce. 11

12 Obr. 11 Okno Přidat/odebrat anebo reinstalovat program Obr. 12 Okno Přidání obsahu 12

13 Kde následně dle Obr. 13. přejděte na možnost přidání obsahu a najděte v počítači stažený a rozbalený balíček Český Country Kit, dle Obr. 13. Obr. 13 Okno nalezení instalačního balíčku, přidávaného obsahu Následně již jen potvrďte nastavení dle Obr. 14 a přejděte na další okno, kde vyberte další obsah, je-li třeba či rovnou nainstalujte zvolené tlačítkem Aktualizovat, jak je patrné z Obr

14 Obr. 14 Okno Programy a funkce 14

15 Obr. 15 Okno Programy a funkce Obr. 16 Okno Programy a funkce 15

16 Posledním krokem řádné instalace je již jen potvrzení okna s informací o úspěšné instalaci programu, viz Obr. 17. Následně je však nutné aplikovat Service Packy a opravné balíčky dle následujícího postupu. 10. Instalace Hotfix 2 Prosím stáhněte a nainstalujte ze stránek Autodesk ZDE. 11. Instalace Hotfix 3 Prosím stáhněte a nainstalujte ze stránek Autodesk ZDE. 12. Instalace SP 1.1 Následně je nutné aplikovat SP 1.1, jehož instalátor naleznete ZDE. 13. Aktualizace rozšíření Enhancements Update v1 Následně, již aktualizujte rozšiřující balíček Enhancements Update v1, který si stáhnete ZDE. 14. Exchange Apps Hotfix Posledním krokem instalace je aplikace opravy, pro dodatečně nainstalované aplikace. Soubory opravy jsou ke stažení ZDE. Po stažení ZIP archivu nakopírujte AcAutoLoader.crx z adresáře 64 bit do cesty: C:\Program Files\Autodesk\AutoCAD 2017 stávající soubor na tomto umístění přejmenujte, pro jeho zazálohování. Nyní by již celá instalace AutoCAD Civil 3D 2017 měla být dokončena. 16
