1 EPLAN Electric P8 2.7 s databázemi na SQL serveru EPLAN Electric P8 2.7 k dispozici pouze ve verzi 64bit. EPLAN Electric P8 využívá k ukládání některých dat databáze. Artikly, překladový slovník 1 ) a správce projektů 1 ) tedy vyžadují přístup k databázovému systému. Tyto databáze mohou být založeny buď na MS Access 64bit 2 ) nebo na serveru SQL. Protože MS Access 64bit není mezi uživateli rozšířen a není vhodný pro rozsáhlé databáze ani víceuživatelský přístup, doporučujeme převést databáze na server SQL. Instalace EPLAN Electric P8 2.7 EPLAN Electric P8 2.7 je možné stáhnout z webových stránek eplan.cz po přihlášení do EPLAN Support v sekci podpora: Samotná instalace se spustí otevřením souboru setup.exe. V prvním kroku je třeba vybrat, zda instaluji EPLAN Electric P8 jako samostatný program, či jako rozšíření existující instalace EPLAN Platformy 2.7. Již zde je upozornění, že je třeba pro databázi artiklů, slovníku a správu projektů mít nainstalován MS Office 64bit 2 ) nebo SQL server. Následně je třeba souhlasit s podmínkami uvedenými v licenční smlouvě a nastavit cesty, kam se budou ukládat kmenová data a nastavení.

2 Doporučujeme změnit nastavení cest pro uložení kmenových dat, jak je uvedeno na obrázku výše 3 ). Vzniknou tedy tři složky: C:\EPLAN\Data pro systémová kmenová data C:\EPLAN\O_Data pro originální kmenová data EPLAN C:\EPLAN\Settings pro nastavení uživatele, stanice a firmy Identifikátor firmy se použije k vytvoření podadresářů v systémových kmenových datech, neměl by tedy obsahovat žádné speciální znaky. V posledním kroku je třeba zkontrolovat, zda instaluji správnou jazykovou verzi verzi na kterou mám licenci. Výchozí nastavení je přebíráno z jazyka systému v případě používání anglického, slovenského či jiného systému je nutné aktivovat češtinu manuálně.

3 První spuštění EPLAN Electric P8 Při prvním spuštění je třeba být přihlášený jako administrátor, stejně jako při vlastní instalaci. Nejprve je nutné zadat uvolňovací kód (v případě lokální licence) nebo se připojit k licenčnímu serveru (pro případ síťové licence). Uvolňovací kód Vám byl zaslán em či je možné ho vyvolat online a pro připojení k licenčnímu serveru je třeba zadat síťový název serveru, na kterém běží licenční manažer či jeho IP adresu. Při prvním spuštění dochází ke generování adresářové struktury pro systémová kmenová data a k jejich kopírování z dat originálních. Aby toto proběhlo je třeba EPLAN Electric P8 spustit s rozsahem nabídky Experti.

4 SQL server SQL je databázový server nutný pro uložení databází artiklů, překladového slovníku a pro správu projektů. Tento databázový server může být nainstalován na firemním serveru a přistupovat k němu po síti či lokálně na každé pracovní stanici, kde bude EPLAN používán. Lokální instalace serveru SQL Pro běh databází, nutných k chodu EPLAN Electric P8, stačí MS SQL Server Express, který je zdarma dostupný ke stažení. Je doporučené instalovat verzi MS SQL Server Pro instalaci SQL serveru na síťový server prosím kontaktujte vašeho správce sítě. Stažení MS SQL Serveru 2014 Express můžete využít následující odkaz: Nejprve zvolte jazyk instalace a následně verzi ExpressAdv 64BIT\SQLEXPRADV_x64_ENU.exe. Po stažení je třeba rozbalit instalační soubory do adresáře a spustit setup.exe. Dojde ke spuštění SQL Server Instalačního centra, kde je třeba zvolit, zda instaluju server nový, či aktualizuji již instalovaný. Pokud jste doposud neměli SQL server na počítači instalován, zvolte New SQL Server stand-alone installation.

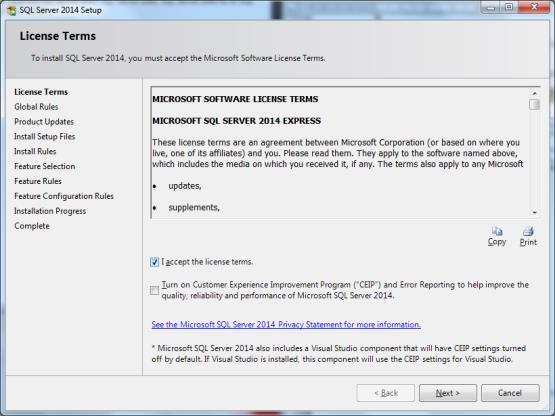

5 Poté je třeba souhlasit s licenčními podmínkami a vyčkat, až doběhne kontrola dostupnosti případných aktualizací a kompatibility se systémem. V dalším kroku je možnost zvolit komponenty, které se mají nainstalovat. Výchozí nastavení (na obrázku) je pro použití pro databáze EPLAN správné. V dalším kroku je třeba zvolit název instance tedy název SQL serveru. Poté jeho nastavení, které může zůstat výchozí.

6 Poslední krok v nastavení instalace je volba zabezpečení. Zde nastavíte Mixed Mode a zadáte heslo, kterým se budete přihlašovat přes SQL Management Studio do správy SQL serveru (uživatel: sa ). ;

7 Nakonec je třeba vyčkat dokončení instalace a potvrzení, že vše proběhlo správně.

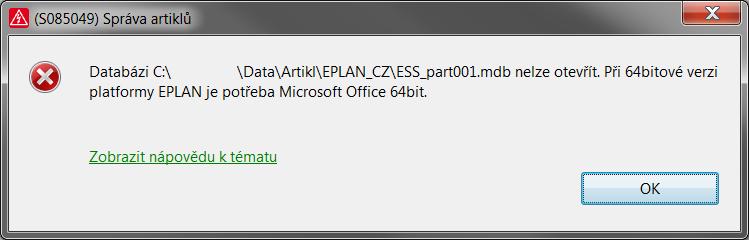

8 Nastavení databází v EPLAN Electric P8 Jak bylo zmíněno, na SQL je třeba nastavit tři samostatné databáze databázi artiklů, překladový slovník 1 ) a databázi projektů 1 ). Všechny tři databáze se zakládají přímo prostřednictvím EPLAN Electric P8, který je na SQL serveru založí a nastaví. Databáze artiklů Databázi artiklů je možné nastavit ve správě artiklů (menu Obslužné programy Artikly Správa). Výchozí nastavení je na databázi ESS_part001.mdb, tedy databázi MS Access. Pokud nemáte 64bit MS Office otevře se chybové hlášení, že databázi není možné otevřít. Po potvrzení OK se otevře prázdná správce artiklů a zde z menu Extra Nastavení otevřete dialog nastavení artiklů. Zde zvolte Server SQL a stiskněte tlačítko nový. Do pole Server je třeba uvést cestu, kde je nainstalován ve formátu NAZEV_POCITACE\NAZEV_SERVERU. Jako název databáze můžete zvolit libovolný řetězec malých a velkých písmen, čísel a podtržítko. Přihlášení je třeba nastavit takové, jaké jste zvolili během instalace serveru SQL. Nyní dojde k vytvoření nové, prázdné artiklové databáze. Import dat Nově založená databáze na serveru SQL je prázdná a je třeba do ní nahrát data artiklů. Pokud přecházíte ze starší verze EPLAN Electric P8, mohu z její databáze exportovat data a ty nahrát sem. Toto je možné z dialogového okna vyvolaného v původní instalaci EPLAN Electric P8 ze správce artiklů pomocí menu Extra Exportovat. Doporučujeme vytvořit soubor formátu výměny EPLAN Data Portal (bude obsahovat i makra artiklů pro případný přenos na jiný počítač) nebo XML.

9 Import artiklů do nové databáze, založené na serveru SQL pak proveďte opět ze správce artiklů pomocí menu Extra Importovat. Pokud nemáte stávající databázi artiklů, je možné nahrát soubor parts.xml uložený v systémových kmenových datech (C:\EPLAN\Data\Artikl\NAZEV_FIRMY). Ten obsahuje vzorové artikly, shodné s výchozí databází dodanou s instalací EPLAN.

10 Překladový slovník 1 ) Překladový modul používá slovník uložený také jako databázi, i zde je tedy nutné založit nový slovník na serveru SQL. V menu Obslužné programy Překlad vyberte položku Zpracovat slovník. Zde na záložce Správa nastavte možnost Server SQL a stiskněte tlačítko Nový. Do pole Server je opět třeba uvést cestu, kde je nainstalován ve formátu NAZEV_POCITACE\NAZEV_SERVERU. Jako název databáze můžete zvolit libovolný řetězec malých a velkých písmen, čísel a podtržítko. Přihlášení je třeba nastavit takové, jaké jste zvolili během instalace serveru SQL. Nyní dojde k vytvoření nového, prázdného překladového slovníku. Import dat Nově založená databáze na serveru SQL je opět prázdná a je třeba do ní nahrát jednotlivá slova a fráze. Pokud přecházíte ze starší verze EPLAN Electric P8, mohu z její databáze exportovat data a ty nahrát sem. Toto je možné z dialogového okna Zpracovat slovník vyvolaného v původní instalaci EPLAN Electric P8. Zde zvolte v menu Extra Export. Jako výstupní formát doporučujeme XML soubor (*.etd). Tento soubor *.etd je následně možné importovat do nové databáze v EPLAN Electric P8 2.7 založené na serveru SQL. To proveďte v menu Extra Import v dialogovém okně Zpracovat slovník. Pokud nemáte stávající překladový slovník, je možné nahrát soubory translate.etd a TranslateReports.etd uložené v systémových kmenových datech (C:\EPLAN\Data\Překlad\NAZEV_FIRMY). Ten obsahuje fráze shodné s výchozím slovníkem dodaným s instalací EPLAN Electric P8. Správa projektů 1 ) Poslední databáze, kterou EPLAN využívá je databáze projektů pro jejich správu. Tato se na SQL server nastavuje v menu Možnosti Nastavení a zde ve stromové struktuře pod Firma Správa Databáze správy projektů. Zde opět vyberte možnost Server SQL a klikněte na tlačítko nový.

11 Do pole Server je opět třeba uvést cestu, kde je nainstalován ve formátu NAZEV_POCITACE\NAZEV_SERVERU. Jako název databáze projektů můžete zvolit libovolný řetězec malých a velkých písmen, čísel a podtržítko. Přihlášení je opět třeba nastavit takové, jaké jste zvolili během instalace serveru SQL. Nyní dojde k vytvoření nové, prázdné databáze projektů. K jejímu naplnění dojde automaticky při otevření Správce projektů (menu Projekt Správa). Zvolte Ano a projekty se načtou na základě adresářové struktury. 1 ) Nemusí být dostupné pro všechny licence 2 ) Není nutné instalovat plnou verzi MS Access, stačí MS Office 64bit + MS Access Runtime 64bit 3 ) Platí pro nové instalace. Pokud již máte EPLAN ve starší verzi je možné využít existující adresáře s kmenovými daty a nastavením.
