Generování výkresové dokumentace. Autodesk INVENTOR. Ing. Richard Strnka, 2012
|
|
- Karla Křížová
- před 9 lety
- Počet zobrazení:
Transkript
1 Generování výkresové dokumentace Autodesk INVENTOR Ing. Richard Strnka, 2012
2 Konzole II generování výkresové dokumentace v Inventoru
3 Otevření nového souboru pro výkres Spusťte INVENTOR Nastavte projekt Konzola II Otevřete soubor modelu konzole II Vytvořte nový soubor výkresu přípona idw Použijte šablony na záložce SPŠ Šablona Výkres SPŠ.idw obsahuje popisová pole SPŠ na výrobní výkres i sestavu a také tabulky na ozubení Formát výkresu lze dodatečně zvolit dle normy ISO
4 Vložení popisového pole do výkresu V prohlížeči rozbalte složku Rohová razítka Poklepejte na Razítko pro výrobní výkres V panelu Texty s výzvou lze kolonky razítka vyplnit Razítko lze vložit i prázdné a kolonky doplnit později Forma vyplňování razítka je obdobná jako atributy razítka v AutoCADu
5 Generování jednotlivých pohledů Pro vkládání jednotlivých výkresových pohledů použijte záložku Umístění pohledů Na výkrese bude Základní pohled jako nárys Půdorys bude tvořen jako Promítnutý pohled Bokorys bude tvořen jako Řez V půdorysném pohledu bude dále odvozen Částečný řez Na určeném místě výkresu bude dále vložen vystínovaný pohled na těleso konzole lze vytvořit jako další Základní pohled
6 Generování pohledů Pro generování tří základních pohledů a vystínovaného pohledu na součást použijte shodný postup jako v příkladu KONZOLE I.

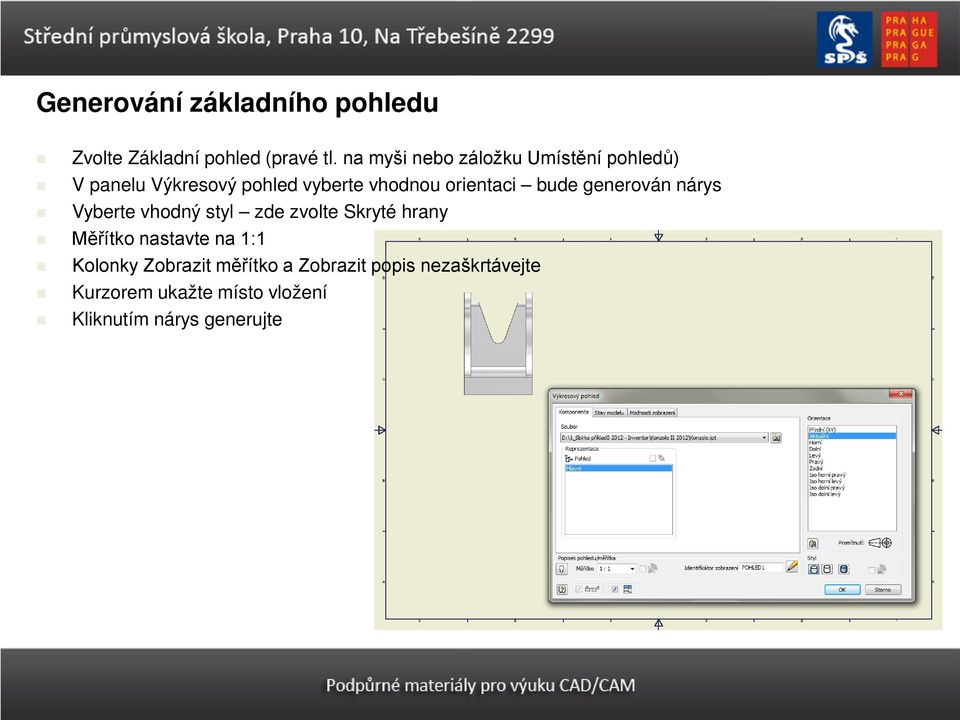

7 Generování základního pohledu Zvolte Základní pohled (pravé tl. na myši nebo záložku Umístění pohledů) V panelu Výkresový pohled vyberte vhodnou orientaci bude generován nárys Vyberte vhodný styl zde zvolte Skryté hrany Měřítko nastavte na 1:1 Kolonky Zobrazit měřítko a Zobrazit popis nezaškrtávejte Kurzorem ukažte místo vložení Kliknutím nárys generujte
8 Generování bokorysu v řezu Označte kliknutím vygenerovaný nárys Pravým tl. na myši vyvolejte menu Vyberte Vytvořit pohled - Řez Definujte dvěma body rovinu řezu - vyberte Pokračovat Tím je poloha roviny řezu definována Na ploše se generuje bokorys v řezu
9 Generování půdorysu Kurzorem ukažte nárys (základní pohled) Pravým tl. na myši vyvolejte menu Vyberte Vytvořit pohled Promítnutý Polohou kurzoru určete půdorys Kliknutím myší stanovte umístění pohledu Pravým tl. na myši vyvolejte menu Zvolte Vytvořit Následně můžete pohled upravit
10 Částečný řez připojený náčrt Kurzorem vyberte nárys!!! Sepněte spínač Náčrt vytvoří se asociovaný náčrt s vybraným pohledem Nakreslete uzavřený profil definující hranici částečného řezu viz obrázek Náčrt ukončete tlačítkem Návrat
11 Generování částečného řezu Kurzorem označte nárys Pravým tl. na myši vyvolejte menu Vyberte Vytvořit pohled Částečný řez
12 Generování částečného řezu - pokračování Jako hranici vyberte uzavřenou křivku na obrázku modře Hloubku definujte Z bodu Jako bod definující hloubku řezu lze vybrat úsečku - neviditelnou (čárkovanou) hranu znázorňující díru v průmětu Tento bod je na obrázku znázorněn křížkem na vybrané červené hraně Tlačítkem OK částečný řez vytvořte
13 Modifikace šrafovacího vzoru Kurzorem vyberte šrafy řezu Klikněte pravé tl. na myši Z menu zvolte Upravit... V panelu Upravit šrafovací vzor proveďte zvolené úpravy
14 Modifikace vlastností hran Kurzorem vyberte čáru hranice částečného řezu Klikněte pravé tl. na myši Z menu zvolte Vlastnosti V panelu Vlastnosti hrany změňte tloušťku čáry z Dle hladiny na 0,18 mm Takto upravte tloušťku i ostatních čar hranice částečného řezu
15 Vložení vystínovaného pohledu Vyvolejte kontextové menu Vyberte Základní pohled V panelu vyberte vhodnou orientaci např. Aktuální (musí být vhodně nastaven v souboru modelu) Vyberte styl Stínovaný Nastavte vhodné měřítko 0,8 Kliknutím pohled umístěte

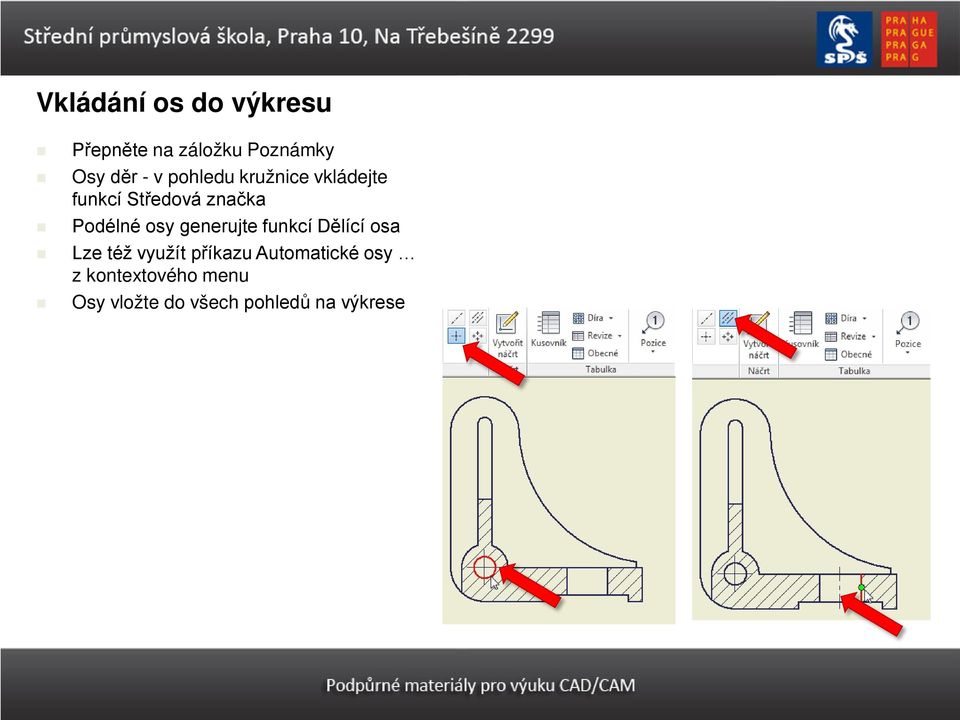

16 Vkládání os do výkresu Přepněte na záložku Poznámky Osy děr - v pohledu kružnice vkládejte funkcí Středová značka Podélné osy generujte funkcí Dělící osa Lze též využít příkazu Automatické osy z kontextového menu Osy vložte do všech pohledů na výkrese
17 Nastavení kótovacího stylu Nastavte záložku Správa Zvolte Editor stylů Rozbalte složku Kótování Vyberte styl X.X velká mezera_text (je implicitně přiřazen normě ISO) Pravým tl. na myši vyvolejte kontextové menu Vyberte Nahradit styl Zvolte styl SPŠ Na Třebešíně (je součástí šablony SPŠ výkres.)

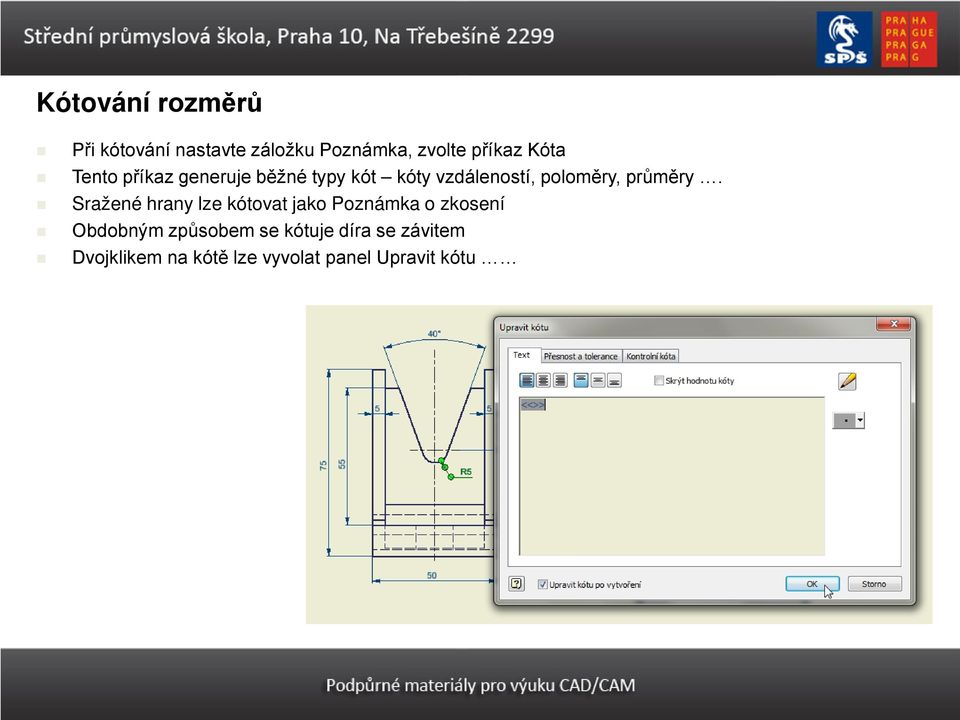

18 Kótování rozměrů Při kótování nastavte záložku Poznámka, zvolte příkaz Kóta Tento příkaz generuje běžné typy kót kóty vzdáleností, poloměry, průměry. Sražené hrany lze kótovat jako Poznámka o zkosení Obdobným způsobem se kótuje díra se závitem Dvojklikem na kótě lze vyvolat panel Upravit kótu
19 Značky drsnosti povrchu Z panelu Symboly zvolte Povrch Umístěte značku na zvolené místo Pravým tlačítkem na myši vyvolejte menu Zvolte Pokračovat V panelu Drsnost nastavte Typ povrchu a napište hodnotu Ra x.x Tlačítkem OK vložte značku do výkresu
20 Úprava hodnot kolonek razítka Razítko se dá vyplnit při vkládání nebo V prohlížeči rozbalte položku vloženého razítka (v našem případě Razítko pro výrobní výkres) Pravým tl. na myši vyvolejte menu Zvolte Upravit textové pole V následném panelu se hodnoty upravte
21 Vyplnění tabulky razítka Vyvolejte panel Upravit pole vlastnosti Ve sloupci Hodnota poklepejte na vybraný řádek Velkými písmeny vyplňte potřebné kolonky rohového razítka výkresu Při práci používejte Strojnické tabulky Některé kolonky budou předvyplněný hodnoty jsou závislé na vlastnostech modelu, přihlášeného uživatele, data vypracování výkresu, nastaveného materiálu...
22 Vlastnosti modelu Pro některé údaje o modelu součásti je vhodné využít panel Vlastnosti Přepněte se do okna MODELU SOUČÁSTI soubor s příponou ipt V prohlížeči označte název modelu (v našem případě zřejmě Konzola.ipt Pravým tl. na myši vyvolejte menu Vyberte ivlastnosti V panelu lze přidat uživatelské ivlastnosti do vybrané součásti, sestavy, výkresu nebo souboru šablony. Uživatelské ivlastnosti můžete použít ke klasifikaci a správě souborů Autodesk Inventoru, hledání souborů, tvorbě zpráv či k automatické aktualizaci rohových razítek a rozpisek v sestavách.
23 Panel ivlastnosti Nastavte záložku Fyzikální Vyberte materiál - Ocel Sepněte spínač Aktualizovat (bude-li třeba) Údaj hmotnost přepište do rohového razítka výkresu jako čistou hmotnost Hrubou spočítejte z velikosti polotovaru
24 Výsledný výkres Po dokončení úlohy by mohl výsledek vypadat takto
25 Odevzdání úloh Po dokončení úlohy vytvořte soubor ve formátu DWF a odevzdejte dle pokynů vyučujícího
26 Konec úlohy Výkres konzole II
