1 Ceník a technické informace I / 2019 Výchozí ceny Kermi designová otopná tělesa Fühl Dich wohl. Kermi.

2 Doporučené ceny bez DPH. Technické změny vyhrazeny. Za případné omyly a případné tiskové chyby nepřebíráme odpovědnost. Vyobrazení výrobků je pouze informativní, zobrazené příslušenství není součástí dodávky. Odchylku mezi tiskovými a originálními barvami nelze z technických důvodů vyloučit. Platí Všeobecné obchodní podmínky společnosti Kermi s.r.o. Kermi je registrovaná ochranná známka. by Kermi GmbH, Pankofen-Bahnhof 1, Plattling, Německo Tato publikace včetně příloh je chráněna autorskými právy. Jakékoliv využití nad rámec autorského práva je bez souhlasu autora nepřípustné a trestné. To platí zejména pro kopírování, překlady, mikrosnímkování, ukládání a zpracování do elektronického systému. Stav listopad 2018

3 Ceník a technické informace I / 2019 Výchozí ceny Kermi designová otopná tělesa Ceník a technické informace I/2019 Designová otopná tělesa 1

4 Fühl Dich wohl. Kermi Vše pro zdravé klima v místnosti... 6 Komplexní sortiment pro Vaše pohodlí... 8 Produkty Ideos Tabeo Signo Credo-Half Icaro Diveo Credo plus Casteo Duett Geneo quadris Geneo circle Pateo Rubeo Kermi Decor Designová otopná tělesa Ceník a technické informace I/2019

5 Přídavné elektrické vytápění nebo výhradně elektrický provoz Elektrosady Standard a Comfort Přídavné elektrické vytápění Ochranné oblasti Povrchové úpravy otopných těles: možnosti použití a limity x-link plus. Připojovací sada pro podlahové vytápění Připojení x-link plus k plošnému temperování Technické informace Připojení kompaktní verze Připojení ventilové verze Připojení Kermi Decor kompaktní/ventilová verze Ventilová technika designových radiátorů Vhodné termopohony / termostatické hlavice Vhodná připojovací šroubení Tlaková ztráta designových radiátorů Dimenzování radiátorů Dimenzování radiátorů / korekční faktory Charakteristické vyrovnání / registrační čísla značek jakosti Vyhodnocení nákladů na vytápění Přehledy / Barvy Přehled programu designových radiátorů Přehled příslušenství designových radiátorů Hřejivá estetika, která sálá Vzorník barev Kermi Způsob objednání... Ceník a technické informace I/2019 Designová otopná tělesa 3

6 Fühl Dich wohl. Kermi. Doma, mezi svými čtyřmi stěnami. Přesně tam toužíme po pohodlí, důvěrnosti a bezpečí. Příjemné klima v místnosti přispívá rozhodujícím dílem k tomu, že se doma takto cítíme a můžeme si odpočinout. Jak vzniká příjemné klima v místnosti? A lze pohodlí měřit? Tím se ve společnosti Kermi zabýváme už po desetiletí. Vše začalo radiátory a plošným vytápěním. Dnes se naše úsilí zaměřuje na optimální teplotu v obytných a pracovních místnostech. Pomocí komplexních řešení pro optimální teplotu a klima v místnostech novostaveb i rekonstruovaných staveb vytváříme útulné interiéry, kde se lze příjemně cítit po celý rok. od vývoje výrobků přes výrobu až po přísnou výstupní kontrolu. Spolupráce s odbornými partnery ze sféry obchodu i péče o zákazníky a množství nabízených služeb navíc poskytují dobrý pocit. Novátorskými řešeními zajišťuje značka Kermi tepelný komfort v místnostech, čistý a čerstvý vzduch a maximální pohodlí v celém domě. Tak se doma budete cítit zaručeně příjemně! Zdravé klima v místnosti se týká více aspektů bydlení. Příjemný pocit je prožitek. Progresivní a ekologické výrobky značky Kermi poskytují jistotu, že jejich volba byla správná i z hlediska ochrany životního prostředí. Systém Kermi x-optimiert dosahuje promyšlenou souhrou všech prvků optimální energetické účinnosti. A na vysoký standard kvality součástek a systémů Kermi je spolehnutí. Tento standard se dodržuje ve všech fázích Již po šest desetiletí vyvíjí a vyrábí firma Kermi ve svém hlavním sídle v Dolním Bavorsku produkty v oblasti prostorového klima a sprchového designu. Dnes společnost Kermi patří v těchto segmentech k předním evropským výrobcům. Jako průkopník v oblasti hospodárnosti i ekologičnosti výrobků vytváří firma Kermi s přibližně kvalifikovanými zaměstnanci v Plattlingu a přibližně 700 kolegy ve Stříbře stále nové standardy pro technologie, design i efektivitu. Více informací o značce Kermi a jejich pobočkách naleznete na adrese 4 Designová otopná tělesa

7 Maximální pohodlí. A maximální energetická účinnost. Je to dobrá nabídka? Ceník a technické informace I/2019 Designová otopná tělesa 5

8 Na to se můžete spolehnout značka jakosti RAL je zárukou nejvyšší kvality tepelný výkon podle evropské normy DIN EN 442 systém managementu certifikovaný podle ISO 9001/140001/50001 EN 442 komplexní a spolehlivá kvalita podle normy EN 442 Kermi s.r.o. Stříbro oceněna Národní cenou kvality České republiky rozsáhlá produktová data pro plánování BIM 6 Designová otopná tělesa Ceník a technické informace I/2019

9 Vše pro zdravé klima v místnosti Ekologická výroba tepla. Dlouhodobá akumulace tepelné energie. Systematické ovládání vytápění. Efektivní rozvod tepla. Řízené větrání obytných prostorů. To je novátorský a komplexní přínos systému Kermi x-optimiert. Systém pro budoucnost Zvyšování energetické účinnosti Útulné teplo a řízené větrání v obytných a pracovních místnostech přispívá k příjemnému pocitu člověka. Vytápění a větrání se při tom navzájem podmiňují. Novátorský systém Kermi x-optimiert poskytuje jako progresivní technologie vytápění a větrání mnoho výhod. Především je kladen důraz na systém, jehož jádrem je moderní energetický a komfortní management. Ten optimalizuje rozhraní, minimalizuje energetické ztráty na přechodu mezi systémovými komponentami a několikanásobně zvyšuje energetickou účinnost. Novátorský vícevrstvý zásobník x-buffer je optimálně přizpůsoben fungování a účinnosti tepelného čerpadla x-change. Přenos tepla má v rámci systému pevně definované místo. Větrání obytných místností zajišťuje čerstvý vzduch bez prachu a pylu, čímž se dosahuje nejvyšší možné kvality vzduchu v místnostech. Energetická účinnost celého systému je důsledkem optimalizace komponent a jejich perfektní součinnosti. Každá komponenta je sama o sobě dimenzována na vysokou hospodárnost. Mnohonásobná optimalizace rozhraní mezi jednotlivými díly stupeň účinnosti celého systému ještě dále výrazně zvyšuje. To, že všechny komponenty pocházejí od jednoho dodavatele, znamená další zvýšení kvality a jistoty při projektování. Všechny součásti systému Kermi x-optimiert byly vyvinuty přímo ve společnosti Kermi nebo za jejího vedení, jsou v souladu s nejnovějším stavem technologie a byly podrobeny nejpřísnějším zkouškám. Název x-optimiert tak označuje x-násobný příslib x-násobného výkonu. A idea systému sahá ještě dál. Záruka kompatibility a perfektního vzájemného přizpůsobení komponent znamená ještě vyšší jistotu. Jedinečný princip Plug & Heat od společnosti Kermi při instalaci propojí to, co patří k sobě. Intuitivní ovládání systému zjednodušuje optimální regulaci při každodenním použití. Systém Kermi x-optimiert řídí součinnost jednotlivých zón s ohledem na detail a potřebu: Ceník a technické informace I/2019 Designová otopná tělesa 7

10 Komplexní sortiment pro Vaše pohodlí Celek je více než součet jednotlivých částí. Zejména tehdy, pokud je každý díl výkonný, spolehlivě funguje, je vysoce kvalitní a splňuje současné nároky na design. Ve společnosti Kermi se s ničím menším pro Vás nespokojíme. Integrovaná řešení od specialistů pro vytápění Kombinace funkčnosti a atraktivního designu Každá stavba má jiné rámcové podmínky a požadavky. Se značkou Kermi máte po boku kompetentního partnera pro optimální vytápění a klima v obytných místnostech. Díky integrovaným řešením od jednoho dodavatele je zaručeno jak příjemné prostředí a komfort, tak efektivita a úspory energií. I při složité dispozici ve staré zástavbě přinášejí vytápěcí a klimatizační systémy značky Kermi značné výhody. Jejich komponenty přinášejí maximální efektivitu a inovace i při energetické rekonstrukci stávající zástavby. Funkčnost a design tvoří u značky Kermi odedávna jednotu. Při vývoji všech produktů každodenně usilujeme o spojení obojího na nejvyšší úrovni. Výsledkem jsou vyznamenání a ocenění novátorských technologických řešení a designu produktů. Díky tomu se lze na kvalitu, funkčnost a design značkových výrobků a systémů Kermi opravdu spolehnout. 8 Designová otopná tělesa Ceník a technické informace I/2019

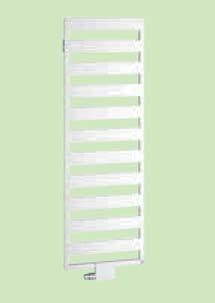

11 Váš silný partner v oblasti vytápění od roku 1960 Již po šest desetiletí je společnost Kermi specialistou na přenos tepla. Díky široké nabídce radiátorů a systémů pro plošné temperování jsme vždy dosahovali nejlepších výsledků co do energetické účinnosti, ekologie tak i designu. Vývoj jedinečné a novátorské technologie x2 s deskovými otopnými tělesy therm-x2 vytvořil standard, který díky patentovanému principu fungování vždy dosahuje maximálních výkonů, co se týče energetické účinnosti a komfortu. Díky mimořádně širokému sortimentu systémů plošného vytápění/ chlazení x-net nestojí velkoplošnému odevzdávání tepla s vysokým podílem sálavého tepla nic v cestě. Výběr koupelnových i interiérových radiátorů je široký. Konvektory jsou mimořádně výkonná speciální řešení pro místnosti s velkými zasklenými plochami, v nichž rychle vytvoří útulné teplo. Topné stěny zaujmou vysokým podílem příjemného sálavého tepla. Estetický vzhled trubkových radiátorů Kermi Decor nabízí zcela nové možnosti v utváření obytného prostoru. Individuální ztvárnění a kvalitní zpracování činí z designových radiátorů Kermi atraktivní dekorační prvky v koupelně i v obytných místnostech. Jejich design lze vkusně začlenit do moderních architektonických řešení. Mnoho modelů bylo vyznamenáno renomovanými oceněními za design. Ceník a technické informace I/2019 Designová otopná tělesa 9

12 Více než o nápad napřed 10 Designová otopná tělesa Ceník a technické informace I/2019

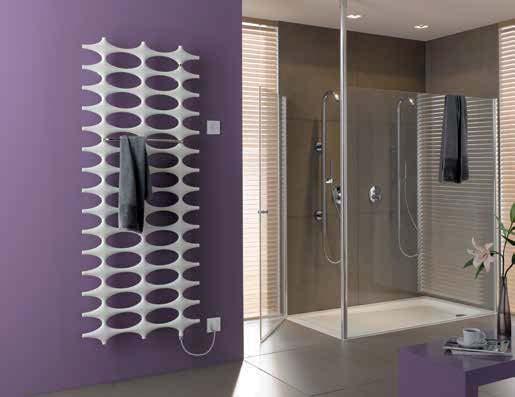

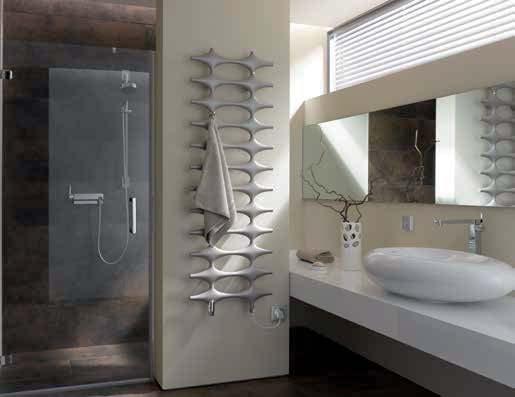

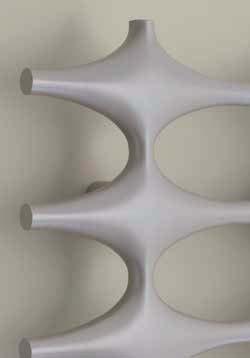

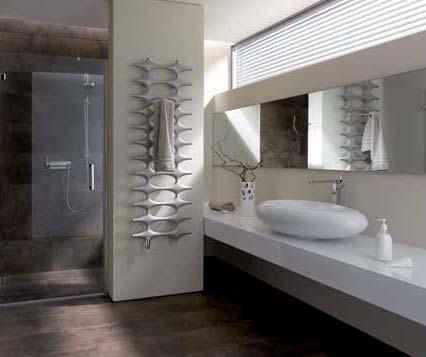

13 Ideos Ideos W W W W W standardní verze s viditelnými přípojením Ideos-V s integrovaným ventilem a 50 připojením, krajním nebo středovým (v případě 3 prvků) Ideos-V včetně termostatické hlavice a připojovacího šroubení verze s přídavným elektrickým vytápěním Ideos-E pro výhradně elektrický provoz Ideos Ideos Ideos-V Ideos-V Ideos-E otopné těleso otopné těleso ventilové ventilové výhradně elektrické strana 12 pro přídavné otopné těleso otopné těleso otopné těleso elektrické vytápění strana 20 pro přídavné strana 28 strana 16 elektrické vytápění strana 24 Ceník a technické informace I/2019 Designová otopná tělesa 11

14 Ideos Výhody výrobku W kompaktní otopné těleso pro teplovodní vytápění W jedinečná 2řadá nebo 3řadá základní konstrukce W upevnění zepředu není viditelné W připojení zdola, rozteč připojení dle stavební délky W možnost provozu přídavného elektrického vytápění, topnou tyč nelze namontovat dodatečně, viz strana 16 W Lze dodat antikorozní ochrannou vrstvu. Technický popis viz strana 255. Obsah dodávky Doplňky W Montážní sada je přiložena, splňuje třídy požadavků I a II podle směrnice VDI Na místě montáže je nutné zkontrolovat dostatečnou nosnost stavebního materiálu stěny. Všechny viditelné části upevnění v barvě otopného tělesa. Špičkové kvalitativní parametry vysoce přesahující požadavky normy. 12 Designová otopná tělesa Ceník a technické informace I/2019

15 Informace o cenách teplovodního vytápění Ceny a tepelné výkony Lakované radiátory Cena v CZK bez DPH I/2019 Stavební výška Stavební délka Stavební hloubka Exponent otopného tělesa n Tepelný výkon ve wattech Číslo výrobku Cena 1 Cena 2 75/65-20 C 70/55-20 C 55/45-20 C 70/55-24 C 55/45-24 C otopné těleso v sériové bílé barvě (RAL 9016) otopné těleso podle vzorníku barev Kermi , IDN XXK 14057, , , IDN XXK 17320, , , IDN XXK 22162, , , IDN XXK 20541, , , IDN XXK 27047, , , IDN XXK 23804, , , IDN XXK 31888, ,- W antikorozní ochranná vrstva (RAL 9016): + 40 % k ceně 1 W antikorozní ochranná vrstva (barva): na poptávku Při objednání uveďte: barvu. W atypická řešení: na poptávku Viz rozevírací strana. Příklad objednávky 1: Ideos, 1526 x 758, bílá barva (RAL 9016) č. výr.: IDN XXK Příklad objednávky 2: Ideos, 1526 x 758, circon stříbrná Metallic č. výr.: IDN barva otopného tělesa: circon stříbrná Metallic Ceník a technické informace I/2019 Designová otopná tělesa 13

16 Ideos Technické informace k teplovodnímu vytápění Rozměry Ideos stavební délka 508 čelní pohled pohled z boku pohled zezadu BL BT E L BH: BL: BT: skutečná stavební výška skutečná stavební délka stavební hloubka E: odvzdušnění H: vzdálenost vyvrtaného otvoru ke spodní hraně připojovacího závitu L: vzdálenost vyvrtaných otvorů NA: rozteč připojení BH H VL/RL: přívod nebo zpátečka 1) vhodná šroubení 1) min NA 129 RL/VL G1/2 VL/RL G1/2 typ výrobku Rozměry Ideos stavební délka 758 čelní pohled pohled z boku pohled zezadu 250 BL BT E L 225 1) BH H min NA 129 RL/VL G1/2 VL/RL G1/2 typ výrobku Vzdálenost spodní hrany otopného tělesa k podlaze min Tato vzdálenost by se podle optických hledisek měla přizpůsobit poměrům v místnosti. 14 Designová otopná tělesa Ceník a technické informace I/2019

17 BH BL BT NA H L Hmotnost kg Obsah vody l ,10 3, ,60 5, ,30 8, ,20 7, ,90 10, ,50 9, ,60 13,60 09 Charakteristické vyrovnání viz strana 274. W připojení: 2 x G 1/2", vnitřní závit dolů, rozteč připojení dle stavební délky. Přívod možný vlevo nebo vpravo. Vhodné pro jednotrubkový systém. W odvzdušnění: G 1/4" dozadu, vpravo W provozní tlak: max. 6 bar W zkušební tlak: 7,8 bar W provozní podmínky: teplá voda do 110 C Ceník a technické informace I/2019 Designová otopná tělesa 15

18 Ideos s přídavným elektrickým vytápěním Výhody výrobku W kompaktní otopné těleso pro přídavné elektrické vytápění W jedinečná 2řadá nebo 3řadá základní konstrukce W upevnění zepředu není viditelné W připojení zdola, rozteč připojení dle stavební délky W Lze dodat antikorozní ochrannou vrstvu. Technický popis viz strana 255. Obsah dodávky W Montážní sada je přiložena, splňuje třídy požadavků I a II podle směrnice VDI Provedení Na místě montáže je nutné zkontrolovat dostatečnou nosnost stavebního materiálu stěny. Všechny viditelné části upevnění v barvě otopného tělesa. W včetně T-kusu pro montáž elektrosada WKS vlevo provedení C bílá barva provedení titan elektrosada WFS vlevo provedení E bílá barva provedení titan elektrosada WFC vlevo provedení G bílá barva provedení titan topné tyče W Elektrosada WKS, WFS nebo WFC. Technický popis viz strana 31. elektrosada WKS vpravo provedení D bílá barva provedení titan elektrosada WFS vpravo provedení F bílá barva provedení titan elektrosada WFC vpravo provedení H bílá barva provedení titan Doplňky Špičkové kvalitativní parametry vysoce přesahující požadavky normy. 16 Designová otopná tělesa Ceník a technické informace I/2019

19 Informace o cenách přídavného elektrického vytápění Ceny a tepelné výkony Lakované radiátory Cena v CZK bez DPH I/2019 Stavební výška Stavební délka Stavební hloubka Exponent otopného tělesa n Tepelný výkon ve wattech Číslo výrobku Cena 1 Cena 2 Cena 3 Cena 4 Cena 5 Cena 6 elektrosada 75/65-20 C 70/55-20 C 55/45-20 C 70/55-24 C 55/45-24 C otopné těleso v sériové bílé barvě (RAL 9016) vč. WKS v bílé barvě WFS v bílé barvě WFC v bílé barvě otopné těleso podle vzorníku barev Kermi vč. WKS v bílé barvě WFS v bílé barvě WFC v bílé barvě , IDN XK 22610, , , , , , , IDN XK 27580, , , , , , , IDN XK 25959, , , , , , , IDN XK 32614, , , , , , , IDN XK 29222, , , , , , , IDN XK 37455, , , , , ,- W elektrosada (WKS, WFS, WFC) v titanové barvě: + CZK 1152,- W antikorozní ochranná vrstva (RAL 9016): na poptávku W antikorozní ochranná vrstva (barva): na poptávku W atypická řešení: na poptávku Při objednání uveďte: barvu, provedení. Viz rozevírací strana. Příklad objednávky 1: Ideos, 1526 x 758 v bílé barvě (RAL 9016), elektrosada WFC vpravo v bílé barvě č. výr.: IDN H XK Příklad objednávky 2: Ideos, 1526 x 758, circon stříbrná Metallic, elektrosada WFC vpravo v titanové barvě č. výr.: IDN barva radiátoru: circon stříbrná Metallic, elektrosada WFC vpravo v titanové barvě cena: otopné těleso s WFC v bílé barvě 44197,- CZK + příplatek za elektrosadu v titanové barvě 1152,- CZK = celková cena 45349,- CZK Ceník a technické informace I/2019 Designová otopná tělesa 17

20 Ideos s přídavným elektrickým vytápěním Technické informace k přídavnému elektrickému vytápění Rozměry Ideos s přídavným elektrickým vytápěním stavební délka 508 čelní pohled pohled z boku pohled zezadu BL BT E L BH: BL: BT: skutečná stavební výška skutečná stavební délka stavební hloubka E: odvzdušnění H: vzdálenost vyvrtaného otvoru ke spodní hraně připojovacího závitu L: vzdálenost vyvrtaných otvorů NA: rozteč připojení BH H VL/RL: přívod nebo zpátečka 1) vhodná šroubení 19 1) min 150 RL/VL G1/2 129 NA 129 VL/RL G1/2 typ výrobku Rozměry Ideos s přídavným elektrickým vytápěním stavební délka 758 čelní pohled pohled z boku pohled zezadu 250 BL BT E L BH 125 1) H min NA 129 RL/VL G1/2 VL/RL G1/2 typ výrobku Vzdálenost spodní hrany otopného tělesa k podlaze min Tato vzdálenost by se podle optických hledisek měla přizpůsobit poměrům v místnosti. 18 Designová otopná tělesa Ceník a technické informace I/2019

21 BH BL BT NA H L Hmotnost kg Obsah vody l ,60 5, ,30 8, ,20 7, ,90 10, ,50 9, ,60 13,60 09 Charakteristické vyrovnání viz strana 274. W připojení: 2 x G 1/2", vnitřní závit dolů, rozteč připojení dle stavební délky. Přívod možný vlevo nebo vpravo. Vhodné pro jednotrubkový systém. W odvzdušnění: G 1/4" dozadu, vpravo W provozní tlak: max. 6 bar W zkušební tlak: 7,8 bar W provozní podmínky: teplá voda do 80 C Elektrická topná tyč je napojena přes vývod na stěně na podomítkovou krabici k síti 230 V 50 Hz AC. Připojení tělesa Ideos s přídavným elektrickým vytápěním Z VL G1/2 X Y RL G1/2 Při instalaci elektrické topné tyče jak v přívodu, tak i ve zpátečce je nutné použití T-kusu (připojení: 2 x G 1/2" vnitřní závit, 1 x G 1/2" vnější závit). Tím se změní poloha potrubí vůči radiátoru v horizontální (rozměr X) a vertikální (rozměr Y) rovině v závislosti na použitém rohovém ventilu a T-kusu. Při použití dodaného T-kusu ZT je Y = 19. Při použití úhlového rohového ventilu dodávaného jako příslušenství (levostranné připojení: ZV ; pravostranné připojení: ZV ) je Z = 60. Z tohoto důvodu nelze elektrickou topnou tyč po již provedené instalaci radiátoru dodatečně namontovat. Pozor: Pro vzhledově náročnou instalaci doporučujeme elektroinstalační krabici v bezprostřední blízkosti radiátoru. Ceník a technické informace I/2019 Designová otopná tělesa 19

22 Ideos -V Výhody výrobku W ventilové otopné těleso pro teplovodní vytápění W jedinečná 2řadá nebo 3řadá základní konstrukce W připojení zakryté W upevnění zepředu není viditelné W 50 připojení vzadu (středové připojení u 3řadého provedení) W možnost přídavného elektrického vytápění, topnou tyč nelze namontovat dodatečně, viz strana 24 W Lze dodat antikorozní ochrannou vrstvu. Technický popis viz strana 255. Doplňky Obsah dodávky W včetně připojovacích šroubení a termostatické hlavice W Montážní sada je přiložena, splňuje třídy požadavků I a II podle směrnice VDI Na místě montáže je nutné zkontrolovat dostatečnou nosnost stavebního materiálu stěny. Všechny viditelné části upevnění v barvě otopného tělesa. Špičkové kvalitativní parametry vysoce přesahující požadavky normy. 20 Designová otopná tělesa Ceník a technické informace I/2019

23 Informace o cenách teplovodního vytápění Ceny a tepelné výkony Lakované radiátory Cena v CZK bez DPH I/2019 Stavební výška Stavební délka Stavební hloubka Exponent otopného tělesa n Tepelný výkon ve wattech Číslo výrobku Cena 1 Cena 2 75/65-20 C 70/55-20 C 55/45-20 C 70/55-24 C 55/45-24 C otopné těleso v sériové bílé barvě (RAL 9016) otopné těleso podle vzorníku barev Kermi , IDV LXK 18600, , , IDV LXK 21821, , , IDV MXK 26663, , , IDV LXK 25020, , , IDV MXK 31504, , , IDV LXK 28284, , , IDV MXK 36410, ,- W antikorozní ochranná vrstva (RAL 9016): + 40 % k ceně 1 W antikorozní ochranná vrstva (barva): na poptávku Při objednání uveďte: barvu. W atypická řešení: na poptávku Viz rozevírací strana. Příklad objednávky 1: Ideos-V, 1508 x 758, bílá barva (RAL 9016) č. výr.: IDV MXK Příklad objednávky 2: Ideos-V, 1508 x 758, circon stříbrná Metallic č. výr.: IDV barva radiátoru: circon stříbrná Metallic Ceník a technické informace I/2019 Designová otopná tělesa 21

24 Ideos -V Technické informace k teplovodnímu vytápění Rozměry Ideos-V stavební délka 508 čelní pohled pohled z boku pohled zezadu BL BT E L BH: BL: BT: skutečná stavební výška skutečná stavební délka stavební hloubka E: odvzdušnění H: vzdálenost připevňovacího otvoru ke středu připojovacího závitu L: vzdálenost vyvrtaných otvorů NA: rozteč připojení BH H VL/RL: přívod nebo zpátečka 3/4 AG min 150 RL/VL G3/4 NA typ výrobku Rozměry Ideos-V stavební délka 758 čelní pohled pohled z boku pohled zezadu 250 BL BT E L BH H 3/4 AG min 150 NA RL/VL G3/4 66 typ výrobku Vzdálenost spodní hrany otopného tělesa k podlaze min Tato vzdálenost by se podle optických hledisek měla přizpůsobit poměrům v místnosti. 22 Designová otopná tělesa Ceník a technické informace I/2019

25 BH BL BT NA H L Hmotnost kg Obsah vody l ,10 3, ,60 5, ,30 8, ,20 7, ,90 10, ,50 9, ,60 13,60 09 Charakteristické vyrovnání viz strana 274. W připojení: 2 x G 3/4" vnější závit vzadu, rozteč připojení 50 Připojení na rozvody trubek výhradně ze stěny. Přívod sériově vlevo, možnost připojení vpravo prostřednictvím změny směru proudění v uzavíratelné ventilové sadě. Není vhodné pro jednotrubkový systém. W odvzdušnění: G 1/4" dozadu, vpravo W provozní tlak: max. 6 bar W zkušební tlak: 7,8 bar W provozní podmínky: teplá voda do 110 C Ceník a technické informace I/2019 Designová otopná tělesa 23

26 Ideos -V s přídavným elektrickým vytápěním Výhody výrobku W ventilové otopné těleso pro přídavné elektrické vytápění W jedinečná 2řadá nebo 3řadá základní konstrukce W připojení zakryté W upevnění zepředu není viditelné W 50 připojení vzadu (středové připojení u 3řadého provedení) W Lze dodat antikorozní ochrannou vrstvu. Technický popis viz strana 255. Obsah dodávky W včetně připojovacích šroubení Provedení a termostatické hlavice W Montážní sada je přiložena, splňuje třídy požadavků I a II podle směrnice VDI Na místě montáže je nutné zkontrolovat dostatečnou nosnost stavebního materiálu elektrosada WKS vlevo provedení C bílá barva provedení titan elektrosada WFS vlevo provedení E bílá barva provedení titan elektrosada WFC vlevo provedení G bílá barva provedení titan stěny. Všechny viditelné části upevnění v barvě otopného tělesa. W Elektrosada WKS, WFS nebo WFC. Technický popis viz strana 31. elektrosada WKS vpravo provedení D bílá barva provedení titan elektrosada WFS vpravo provedení F bílá barva provedení titan elektrosada WFC vpravo provedení H bílá barva provedení titan Doplňky Špičkové kvalitativní parametry vysoce přesahující požadavky normy. 24 Designová otopná tělesa Ceník a technické informace I/2019

27 Informace o cenách přídavného elektrického vytápění Ceny a tepelné výkony Lakované radiátory Cena v CZK bez DPH I/2019 Stavební výška Stavební délka Stavební hloubka Exponent otopného tělesa n Tepelný výkon ve wattech Číslo výrobku Cena 1 Cena 2 Cena 3 Cena 4 Cena 5 Cena 6 elektrosada 75/65-20 C 70/55-20 C 55/45-20 C 70/55-24 C 55/45-24 C otopné těleso v sériové bílé barvě (RAL 9016) vč. WKS v bílé barvě WFS v bílé barvě WFC v bílé barvě otopné těleso podle vzorníku barev Kermi vč. WKS v bílé barvě WFS v bílé barvě WFC v bílé barvě , IDV XK 27111, , , , , , , IDV XK 32081, , , , , , , IDV XK 30438, , , , , , , IDV XK 37071, , , , , , , IDV XK 33702, , , , , , , IDV XK 41977, , , , , ,- W elektrosada (WKS, WFS, WFC) v titanové barvě: + CZK 1152,- W antikorozní ochranná vrstva (RAL 9016): na poptávku W antikorozní ochranná vrstva (barva): na poptávku W atypická řešení: na poptávku Při objednání uveďte: barvu, provedení. Viz rozevírací strana. Příklad objednávky 1: Ideos-V, 1526 x 758 v bílé barvě (RAL 9016), elektrosada WFS vpravo v bílé barvě č. výr.: IDV F XK Příklad objednávky 2: Ideos-V, 1526 x 758, circon stříbrná Metallic, elektrosada WFS vpravo v titanové barvě č. výr.: IDV barva radiátoru: circon stříbrná Metallic, elektrosada WFS vpravo v titanové barvě cena: otopné těleso s WFS v bílé barvě 47208,- CZK + příplatek za elektrosadu v titanové barvě 1152,- CZK = celková cena 48360,- CZK Ceník a technické informace I/2019 Designová otopná tělesa 25

28 Ideos -V s přídavným elektrickým vytápěním Technické informace k přídavnému elektrickému vytápění Rozměry Ideos-V s přídavným elektrickým vytápěním stavební délka 508 čelní pohled pohled z boku pohled zezadu BL BT L E 184 BH: skutečná stavební výška BL: skutečná stavební délka BT: stavební hloubka E: odvzdušnění H: vzdálenost připevňovacího otvoru ke středu připojovacího závitu L: vzdálenost vyvrtaných otvorů NA: rozteč připojení VL/RL: přívod nebo zpátečka BH H 3/4 AG min 150 RL/VL G3/4 NA 104 typ výrobku Rozměry Ideos-V s přídavným elektrickým vytápěním stavební délka 758 čelní pohled pohled z boku pohled zezadu 250 BL BT E L BH H 3/4 AG min 150 NA RL/VL G3/4 66 typ výrobku Vzdálenost spodní hrany otopného tělesa k podlaze min Tato vzdálenost by se podle optických hledisek měla přizpůsobit poměrům v místnosti. 26 Designová otopná tělesa Ceník a technické informace I/2019

29 BH BL BT NA H L Hmotnost kg Obsah vody l ,60 5, ,30 8, ,20 7, ,90 10, ,50 9, ,60 13,60 09 Charakteristické vyrovnání viz strana 274. W připojení: 2 x G 3/4" vnější závit vzadu, rozteč připojení 50 Připojení na rozvody trubek výhradně ze stěny. Přívod sériově vlevo, možnost připojení vpravo prostřednictvím změny směru proudění ve ventilové sadě. Není vhodné pro jednotrubkový systém. W odvzdušnění: G 1/4" dozadu, vpravo W provozní tlak: max. 6 bar W zkušební tlak: 7,8 bar W provozní podmínky: teplá voda do 80 C Elektrická topná tyč je napojena přes vývod na stěně na podomítkovou krabici k síti 230 V 50 Hz AC. Ceník a technické informace I/2019 Designová otopná tělesa 27

30 Ideos -E Výhody výrobku W otopné těleso pro výhradně elektrické vytápění W jedinečná 2řadá nebo 3řadá základní konstrukce W upevnění zepředu není viditelné W Lze dodat antikorozní ochrannou vrstvu. Technický popis viz strana 255. Obsah dodávky W Montážní sada je přiložena, splňuje třídy požadavků I a II podle směrnice VDI Na místě montáže je nutné zkontrolovat dostatečnou nosnost stavebního materiálu Provedení stěny. Všechny viditelné části upevnění v barvě otopného tělesa. W Naplněno nehořlavou, nejedovatou teplonosnou kapalinou. Odolnost vůči mrazu do cca -15 C. Elektrická elektrosada WKS vlevo provedení C bílá barva provedení titan elektrosada WFS vlevo provedení E bílá barva provedení titan elektrosada WFC vlevo provedení G bílá barva provedení titan topná tyč je namontovaná, včetně elektronické regulace a ovládacího prvku (elektrosada WKS, WFS nebo WFC). W Elektrosada WKS, WFS nebo WFC. Technický popis viz strana 31. elektrosada WKS vpravo provedení D bílá barva provedení titan elektrosada WFS vpravo provedení F bílá barva provedení titan elektrosada WFC vpravo provedení H bílá barva provedení titan Doplňky Špičkové kvalitativní parametry vysoce přesahující požadavky normy. 28 Designová otopná tělesa Ceník a technické informace I/2019

31 Informace o cenách pro výhradně elektrický provoz Ceny a tepelný výkon Lakované radiátory Cena v CZK bez DPH I/2019 Stavební výška Stavební délka Stavební hloubka Tepelný výkon ve wattech Číslo výrobku Cena 1 Cena 2 Cena 3 Cena 4 Cena 5 Cena 6 elektrosada * otopné těleso v sériové bílé barvě (RAL 9016) vč. otopné těleso podle vzorníku barev Kermi vč. WKS v bílé barvě WFS v bílé barvě WFC v bílé barvě WKS v bílé barvě WFS v bílé barvě WFC v bílé barvě IDE XK 24316, , , , , , IDE XK 29286, , , , , , IDE XK 27665, , , , , , IDE XK 34320, , , , , , IDE XK 30928, , , , , , IDE XK 39161, , , , , ,- W elektrosada (WKS, WFS, WFC) v titanové barvě: + CZK 1152,- W antikorozní ochranná vrstva (RAL 9016): na vyžádání W antikorozní ochranná vrstva (barva): na vyžádání Při objednání uveďte: barvu, provedení. Viz rozevírací strana. Příklad objednávky 1: Ideos-E, 1526 x 758 v bílé barvě (RAL 9016), elektrosada WKS vpravo v bílé barvě č. výr.: IDE D XK Příklad objednávky 2: Ideos-E, 1526 x 758, circon stříbrná Metallic, elektrosada WKS vpravo v titanové barvě č. výr.: IDE barva otopného tělesa: circon stříbrná Metallic, elektrosada WKS vpravo v titanové barvě cena: otopné těleso s WKS v bílé barvě 41082,- CZK + příplatek za elektrosadu v titanové barvě 1152,- CZK = celková cena 42234,- CZK * Při dimenzování vezměte prosím na vědomí: uvedený výkon topné tyče se vztahuje na maximální elektrický příkon. Ten nelze srovnávat s normovaným tepelným výkonem radiátoru podle EN 442. Díky regulační systematice je zabráněno lokálnímu přehřátí radiátoru v elektrickém provozu. Z tohoto důvodu nelze konstantně dodávat maximální elektrický příkon a převést jej na te pelný výkon. Při běžných prostorových teplotách z toho vyplývá výsledný tepelný výkon radiátoru ve výši cca 75 % uvedeného maximálního příkonu topné tyče. Ceník a technické informace I/2019 Designová otopná tělesa 29

32 Ideos -E Technické informace pro výhradně elektrické vytápění Rozměry Ideos-E stavební délka 508 čelní pohled pohled z boku pohled zezadu BL BT L BH: BL: BT: skutečná stavební výška skutečná stavební délka stavební hloubka H: vzdálenost vrtaného otvoru ke spodní hraně radiátoru L: vzdálenost vyvrtaných otvorů 180 H BH 100 typ výrobku Rozměry Ideos-E stavební délka 758 čelní pohled pohled z boku pohled zezadu 250 BL BT L BH H typ výrobku Tato vzdálenost by se podle optických hledisek měla přizpůsobit poměrům v místnosti. 30 Designová otopná tělesa Ceník a technické informace I/2019

33 BH BL BT H L Hmotnost kg , , , , , ,30 Upozornění: Při instalaci je třeba dodržet normu ČSN , 2. vydání! Rozdělení ochranné oblasti viz strana 254. Místo instalace opatřete rovněž proudovým chráničem vypínací proud menší nebo roven 30 ma. W připojení: Elektrická topná tyč je předem namontovaná dole v radiátoru. Montáž stěnových prvků na elektroinstalační krabici nebo montáž na stěnu pomocí hmoždinek. Krytí IPX4. W zkušební tlak: 7,8 bar W provozní podmínky: Model Ideos-E lze provozovat jako výhradně elektrický radiátor. Elektrická topná tyč je připojena vývodem na stěně k síti 230 V 50 Hz AC. Elektrosada WKS elektrosada WKS bílá elektrosada WKS titanová Varianta WKS se skládá z vývodu na stěnu (krytí IPX4), elektronicky ovládané topné tyče a regulátoru Standard. Délka kabelu topné tyče: cca 1,2 m. Regulátor Standard se namontuje na podmítkovou krabici. Zdroj napětí v podomítkové krabici připravené pro regulátor. Propojení mezi regulátorem a vývodem na stěně pomocí kabelových spojů v místě instalace. Vývod na stěně se namontuje na podomítkovou krabici. Vývod na stěnu a regulátor jsou k dispozici v bílé a titanové barvě. Funkce regulátoru: W plynulá regulace teploty W funkce Booster (60 minut plné zatížení) W funkce ochrany proti zamrznutí W ukazatel funkcí (vytápění, vypnuto, booster) W možnost změny nastavení regulace teploty v místnosti na pouhou funkci sušení ručníků Elektrosada WFS Varianta WFS se skládá z vývodu na stěnu (krytí IPX4) vč. rádiového přijímače, elektronicky ovládané topné tyče a bezdrátového regulátoru Funk-Standard. Délka kabelu topné tyče: cca 1,2 m. Vývod na stěně se namontuje na podomítkovou krabici. Vývod na stěnu a regulátor jsou k dispozici v bílé a titanové barvě. Díky provozu regulátoru na baterie jej lze umístit libovolně v prostoru. Funkce regulátoru: W plynulá regulace teploty W funkce Booster (60 minut plné zatížení) W funkce ochrany proti zamrznutí W ukazatel funkcí (vytápění, vypnuto, booster) W možnost změny nastavení regulace teploty v místnosti na pouhou funkci sušení ručníků elektrosada WFS bílá elektrosada WFS titanová Elektrosada WFC elektrosada WFC bílá elektrosada WFC titanová Varianta WFC se skládá z vývodu na stěnu (krytí IPX4) vč. rádiového přijímače, elektronicky ovládané topné tyče a bezdrátového regulátoru Funk-Comfort. Délka kabelu topné tyče: cca 1,2 m. Vývod na stěně se namontuje na podomítkovou krabici. Vývod na stěnu a regulátor jsou k dispozici v bílé a titanové barvě. Díky provozu regulátoru na baterie jej lze umístit libovolně v prostoru. Dálkový bezdrátový regulátor je vybaven nastavovacím kolečkem, jehož prostřednictvím lze programovat a řídit různé funkce. Funkce regulátoru: W regulace teploty v místnosti na úroveň vytápění a poklesu během naprogramovaných časových intervalů programovatelný časový interval: 15 minut 2 přednastavené, 1 libovolně programovatelný týdenní program (teplota v místnosti) W individuální funkce ohřevu ručníků během dne v závislosti na teplotě v místnosti během naprogramovaných časových intervalů programovatelný časový interval: 15 minut 1 přednastavený, 1 libovolně programovatelný W funkce Booster (s možností nastavení minut) W funkce ochrany proti zamrznutí W ukazatel funkcí (teplota v místnosti, den v týdnu, čas) W provozní režim Přítomnost W provozní režim Nepřítomnost Ceník a technické informace I/2019 Designová otopná tělesa 31

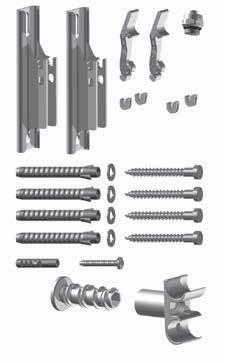

34 Příslušenství Ideos, Ideos -V, Ideos -E Označení Obrázek Popis Číslo výrobku Dodací množství Množstevní jednotka Cena / množstevní jednotka CZK bez DPH Háček na ručník Dodatečná stavební hloubka v případě namontovaného háčku na ručníky povrch pochromovaný ZC kus 1136,- / kus Madlo na ručník Délka 516. Určeno pro stavební délku 758. Dodatečná stavební hloubka v případě namontovaného madla na ručník Kruh na ručník povrch pochromovaný ZC kus 2766,- / kus Délka 266. Určeno pro stavební délku 508, 758. Dodatečná stavební hloubka v případě namontovaného kruhu na ručník Rohový ventil povrch pochromovaný ZC kus 2766,- / kus Povrch pochromovaný Rohový ventil pro levostranné připojení. DN 15 1/2" (termostatická hlavice vpravo), M30 x 1,5 ZV kus 2337,- / kus Rohový ventil pro pravostranné připojení. DN 15 1/2" (termostatická hlavice vlevo), M30 x 1,5 ZV kus 2337,- / kus Šroubení zpátečky - rohové Povrch pochromovaný DN 15 1/2" ZV kus 1822,- / kus 32 Designová otopná tělesa Ceník a technické informace I/2019

35 Náhradní díly Označení Obrázek Popis Číslo výrobku Dodací množství Množstevní jednotka Cena / množstevní jednotka CZK bez DPH Montážní sada Sadu tvoří: 2 hmoždinky Ø 10, 2 šrouby s vnitřním šestihranem, 2 úchyty radiátoru, 2 stěnová uložení, 2 pojistné šrouby, 2 krytky na stěnová uložení, 2 hmoždinky Ø 10, 2 šrouby, 2 stěnové opěrky, 1 odvzdušňovací zátka. Vhodné pro třídy požadavků I a II. T-kus viditelné díly, bílé ZB kus 936,- / kus * Při objednání je nutno uvést barvu: viditelné díly, v barvě ZB0342* 1 kus 1170,- / kus Pro Ideos v režimu přídavného elektrického vytápění. Pro připojení elektrické topné tyče v přívodu a ve zpátečce. Termostatická hlavice pochromováno ZT kus 374,- / kus Odvzdušňovací zátky chrom ZV kus 455,- / kus Ø 1/4 10 kusů v sadě. ZT kus 62,- / kus Ceník a technické informace I/2019 Designová otopná tělesa 33

36 Zažít krásu a komfort jako jeden harmonický celek 34 Designová otopná tělesa Ceník a technické informace I/2019

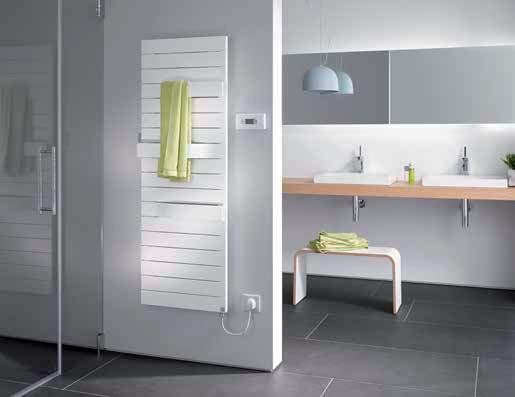

37 Tabeo Tabeo W W W W W W W standardní verze s viditelnými přívody, volitelně spodní krajní připojení nebo varianta se středovým připojením 50 Tabeo-V s integrovanou ventilovou sadou a zakrytým středovým připojením 50 Tabeo-V s termostatickou hlavicí v uživatelsky příjemné výšce podle stavební výšky dvě nebo tři madla na ručník k pohodlnému zavěšení ručníků možnost připojení k podlahovému vytápění Kermi x-net prostřednictvím připojovací sady x-link plus verze s přídavným elektrickým vytápěním Tabeo-E pro výhradně elektrický provoz Tabeo kompaktní otopné těleso strana36 Tabeo-V ventilové otopné těleso strana40 Tabeo-E výhradně elektrické otopné těleso strana44 Ceník a technické informace I/2019 Designové radiátory 35

38 Tabeo Výhody výrobku Připojovací sada x-link plus W kompaktní otopné těleso pro teplovodní vytápění W podle stavební výšky dvě nebo tři madla na ručník k pohodlnému zavěšení ručníků W možnost připojení k podlahovému vytápění Kermi x-net prostřednictvím připojovací sady x-link plus W upevnění zepředu není viditelné W středové připojení 50 nebo spodní krajní připojení, rozteč připojení dle stavební délky W možnost provozu přídavného elektrického vytápění, topnou tyč lze namontovat dodatečně W Lze dodat antikorozní ochrannou vrstvu. Technický popis viz strana 255. Obsah dodávky Ceny a popis příslušenství x-link plus viz strana 258. W Montážní sada je přiložena, splňuje třídy požadavků I a II podle směrnice VDI Na místě montáže je nutné zkontrolovat dostatečnou nosnost stavebního materiálu stěny. Všechny viditelné části upevnění v barvě otopného tělesa. Špičkové kvalitativní parametry vysoce přesahující požadavky normy. 36 Designová otopná tělesa Ceník a technické informace I/2019

39 Informace o cenách teplovodního vytápění Ceny a tepelné výkony Lakované radiátory Cena v CZK bez DPH I/2019 Stavební výška Stavební délka Stavební hloubka Exponent otopného tělesa n Tepelný výkon ve wattech Číslo výrobku Cena 1 Cena 2 elektrosada přiřazení wattového výkonu 75/65-20 C 70/55-20 C 55/45-20 C 70/55-24 C 55/45-24 C otopné těleso v sériové bílé barvě (RAL 9016) otopné těleso podle vzorníku barev Kermi , TBN MXK 18472, , , TBN MXK 19624, , , TBN MXK 20221, , , TBN MXK 22546, , , TBN MXK 24252, , , TBN MXK 24977, , , TBN MXK 26577, , , TBN MXK 28881, ,- W antikorozní ochranná vrstva (RAL 9016): + 40 % k ceně 1 W antikorozní ochranná vrstva (barva): na poptávku Při objednání uveďte: barvu. W atypická řešení: na poptávku Viz rozevírací strana. pro přídavné elektrické vytápění Příklad objednávky 1: Tabeo 1437 x 600 v bílé barvě (RAL 9016) č. výr.: TBN MXK objednejte pro model Tabeo vhodnou elektrosadu na straně 39 Příklad objednávky 2: Tabeo, 1437 x 600, v barvě circon stříbrná Metallic č. výr.: TBN barva radiátoru: circon stříbrná Metallic Ceník a technické informace I/2019 Designové radiátory 37

40 Tabeo Technické informace pro teplovodní vytápění Rozměry Tabeo BH čelní pohled pohled z boku pohled zezadu BL H2 77* H1 77 H1 77 1) min. 150 BT 50 H L 125 NA1 NA2 RL/VL G1/2 E * Pozor: u BH 1197 odpadá třetí madlo na ručníky BH: skutečná stavební výška BL: skutečná stavební délka BT: stavební hloubka E: odvzdušnění H: vzdálenost horního upevnění ke spodní hraně středového připojení H1: horní blok trubek H2: blok trubek L: vzdálenost vyvrtaných otvorů NA1/NA2: rozteč připojení VL/RL: přívod nebo zpátečka 1) vhodná šroubení typ výrobku Vzdálenost spodní hrany radiátoru k podlaze min Tato vzdálenost by se podle optických hledisek měla přizpůsobit poměrům v místnosti. BH BL BT NA1 NA2 H H1 H2 L Hmotnost kg Obsah vody l ,6 6, ,0 7, ,4 7, ,2 8, ,3 9, ,3 9, ,8 10, ,2 11,7 15 Charakteristické vyrovnání viz strana 274. W připojení: 2 x G 1/2", spodní středové připojení, rozteč připojení 50, přívod možný vlevo nebo vpravo. Dodatečně spodní krajní připojení 2 x G 1/2", rozteč připojení dle stavební délky, přívod možný vlevo nebo vpravo. Vhodné pro jednotrubkový systém. W odvzdušnění: G 1/4" vzadu, vlevo nahoře W provozní tlak: max. 4,0 bar W zkušební tlak: 5,2 bar W provozní podmínky: teplá voda do 110 C Možnost přídavného elektrického vytápění (max. teplota přívodu 80 C). U středového připojení: elektrickou topnou tyč lze namontovat dodatečně. U spodního krajního připojení: elektrickou topnou tyč nelze namontovat dodatečně, protože se z důvodu použití potřebného T-kusu změní poloha připojení. 38 Designová otopná tělesa Ceník a technické informace I/2019

41 Y Y Z Z Informace k přídavnému elektrickému vytápění Ceny a wattový výkon elektrosady (přídavné elektrické vytápění) Popis výrobku Elektrosada FKS v bílé nebo chromově stříbrné barvě Elektrosada FKS se skládá z elektronicky ovládané topné tyče vč. regulátoru (krytí IPX4), která se namontuje na radiátor. Po přestavbě lze regulátor namontovat na pravou nebo levou stranu radiátoru. Wattový výkon Dodací jednotka Číslo výrobku bílá Cena v CZK bez DPH I/2019 Číslo výrobku titan / chromově stříbrný Cena v CZK bez DPH I/ W / AC 230 V 1 kus ZE ,- ZE ,- 800 W / AC 230 V 1 kus ZE ,- ZE , W / AC 230 V 1 kus ZE ,- ZE , W / AC 230 V 1 kus ZE ,- ZE ,- Elektrosada WKS v bílé nebo titanové barvě linkselektrosada WKS se skládá z vývodu na stěnu (krytí IPX4), elektronicky ovládané topné tyče a regulátoru Standard. 600 W / AC 230 V 1 kus ZE ,- ZE ,- 800 W / AC 230 V 1 kus ZE ,- ZE , W / AC 230 V 1 kus ZE ,- ZE , W / AC 230 V 1 kus ZE ,- ZE ,- Elektrosada WFS v bílé nebo titanové barvě Elektrosada WFS se skládá z vývodu na stěnu (krytí IPX4) vč. rádiového přijímače, elektronicky ovládané topné tyče a bezdrátového regulátoru Funk-Standard. 600 W / AC 230 V 1 kus ZE ,- ZE ,- 800 W / AC 230 V 1 kus ZE ,- ZE , W / AC 230 V 1 kus ZE ,- ZE , W / AC 230 V 1 kus ZE ,- ZE ,- Elektrosada WFC v bílé nebo titanové barvě Elektrosada WFC se skládá z vývodu na stěnu (krytí IPX4) vč. rádiového přijímače, elektronicky ovládané topné tyče a bezdrátového regulátoru Funk-Comfort. 600 W / AC 230 V 1 kus ZE ,- ZE ,- 800 W / AC 230 V 1 kus ZE ,- ZE , W / AC 230 V 1 kus ZE ,- ZE , W / AC 230 V 1 kus ZE ,- ZE ,- Pro přídavné elektrické vytápění objednejte pro model Tabeo vhodnou elektrosadu. Přiřazení různých výkonů topných tyčí k velikostem radiátorů naleznete v tabulce Tepelné výkony elektrosada, strana 37. Technický popis viz strana 47. Připojení otopného tělesa Tabeo v přídavném elektrickém vytápění Připojení přívodu a zpátečky přes středové připojení 50 : instalace elektrické topné tyče je možná bez omezení v levé nebo pravé sběrné trubce. Pozor: Pro vzhledově náročnou instalaci doporučujeme podomítkovou krabici v bezprostřední blízkosti radiátoru. NA X NA X Při instalaci elektrické topné tyče jak v přívodu, tak i ve zpátečce je nutné použití T-kusu (připojení: 2 x G 1/2" vnitřní závit, 1 x G 1/2" vnější závit). Tím se změní poloha potrubí vůči radiátoru v horizontální (rozměr X) a vertikální (rozměr Y) rovině v závislosti na použitém rohovém ventilu a T-kusu. Při použití T-kusu ZT je Y = 19. Při použití úhlového rohového ventilu dodávaného jako příslušenství (levostranné připojení: ZV ; pravostranné připojení: ZV ) je Z = 60. Z tohoto důvodu nelze elektrickou topnou tyč po již provedené instalaci radiátoru dodatečně namontovat. Ceník a technické informace I/2019 Designové radiátory 39

42 Tabeo -V Výhody výrobku Provedení W ventilové otopné těleso pro teplovodní vytápění W podle stavební výšky dvě nebo tři madla na ručník k pohodlnému zavěšení ručníků W připojení zakryté W termostatická hlavice v uživatelsky příjemné výšce s možností volby strany vlevo nebo vpravo W upevnění zepředu není viditelné W středové spodní připojení 50 W možnost provozu přídavného elektrického vytápění, topnou tyč lze namontovat dodatečně W Lze dodat antikorozní ochrannou vrstvu. Technický popis viz strana 255. Obsah dodávky provedení L termostatická hlavice na straně vlevo provedení R termostatická hlavice na straně vpravo W včetně termostatické hlavice W Montážní sada je přiložena, splňuje třídy požadavků I a II podle směrnice VDI Na místě montáže je nutné zkontrolovat dostatečnou nosnost stavebního materiálu stěny. Všechny viditelné části upevnění v barvě otopného tělesa. Špičkové kvalitativní parametry vysoce přesahující požadavky normy. 40 Designová otopná tělesa Ceník a technické informace I/2019

43 Informace o cenách teplovodního vytápění Ceny a tepelné výkony Lakované radiátory Cena v CZK bez DPH I/2019 Stavební výška Stavební délka Stavební hloubka Exponent otopného tělesa n Tepelný výkon ve wattech Číslo výrobku Cena 1 Cena 2 elektrosada přiřazení wattového výkonu 75/65-20 C 70/55-20 C 55/45-20 C 70/55-24 C 55/45-24 C otopné těleso v sériové bílé barvě (RAL 9016) otopné těleso podle vzorníku barev Kermi , TBV XK 24252, , , TBV XK 25404, , , TBV XK 25980, , , TBV XK 28305, , , TBV XK 30054, , , TBV XK 30737, , , TBV XK 32358, , , TBV XK 34661, ,- W antikorozní ochranná vrstva (RAL 9016): + 40 % k ceně 1 W antikorozní ochranná vrstva (barva): na poptávku Při objednání uveďte: barvu, provedení. W atypická řešení: na poptávku Viz rozevírací strana. pro přídavné elektrické vytápění Příklad objednávky 1: Tabeo-V 1437 x 600 v bílé barvě (RAL 9016), termostatická hlavice na straně vlevo objednejte pro model Tabeo-V vhodnou elektrosadu na straně 43 č. výr.: TBV L XK Příklad objednávky 2: Tabeo-V 1437 x 600 v circon stříbrné Metallic, termostatická hlavice na straně vlevo č. výr.: TBV barva radiátoru circon stříbrná Metallic, termostatická hlavice na straně vlevo Ceník a technické informace I/2019 Designové radiátory 41

44 Tabeo -V Technické informace pro teplovodní vytápění Rozměry Tabeo-V BH čelní pohled pohled z boku pohled zezadu BL 31 BT E 1) 77* H1 77 H1 77 H H L 125 * Pozor: u BH 1197 odpadá třetí madlo na ručníky BH: skutečná stavební výška BL: skutečná stavební délka BT: stavební hloubka E: odvzdušnění H: vzdálenost horního upevnění ke spodní hraně středového připojení H1: horní blok trubek H2: blok trubek L: vzdálenost vyvrtaných otvorů NA: rozteč připojení VL/RL: přívod nebo zpátečka 1) vhodná šroubení min. 150 RL/VL G3/4 NA typ výrobku Vzdálenost spodní hrany radiátoru k podlaze min Tato vzdálenost by se podle optických hledisek měla přizpůsobit poměrům v místnosti. BH BL BT NA H H1 H2 L Hmotnost kg Obsah vody l ,2 5, ,9 6, ,1 8, ,8 8, ,0 8, ,4 9, ,0 10, ,6 11,9 15 Charakteristické vyrovnání viz strana 274. W připojení: 2 x G 3/4", vnější závit středové připojení směrem dolů, rozteč připojení 50. Přívod vlevo pro levé provedení, přívod vpravo pro pravé provedení. Vhodné pro jednotrubkový systém. W odvzdušnění: G 1/4" dozadu, proti straně ventilu W provozní tlak: max. 4 bar W zkušební tlak: 5,2 bar W provozní podmínky: teplá voda do 110 C Přídavné elektrické vytápění na straně proti termostatické hlavici je možné (max. teplota přívodu 80 C), elektrosadu lze namontovat dodatečně. 42 Designová otopná tělesa Ceník a technické informace I/2019

45 Informace k přídavnému elektrickému vytápění Ceny a wattový výkon elektrosady (přídavné elektrické vytápění) Popis výrobku Elektrosada FKS v bílé nebo chromově stříbrné barvě Elektrosada FKS se skládá z elektronicky ovládané topné tyče vč. regulátoru (krytí IPX4), která se namontuje na radiátor. Po přestavbě lze regulátor namontovat na pravou nebo levou stranu radiátoru. Wattový výkon Dodací jednotka Číslo výrobku bílá Cena v CZK bez DPH I/2019 Číslo výrobku titan / chromově stříbrný Cena v CZK bez DPH I/ W / AC 230 V 1 kus ZE ,- ZE ,- 800 W / AC 230 V 1 kus ZE ,- ZE , W / AC 230 V 1 kus ZE ,- ZE , W / AC 230 V 1 kus ZE ,- ZE ,- Elektrosada WKS v bílé nebo titanové barvě linkselektrosada WKS se skládá z vývodu na stěnu (krytí IPX4), elektronicky ovládané topné tyče a regulátoru Standard. 600 W / AC 230 V 1 kus ZE ,- ZE ,- 800 W / AC 230 V 1 kus ZE ,- ZE , W / AC 230 V 1 kus ZE ,- ZE , W / AC 230 V 1 kus ZE ,- ZE ,- Elektrosada WFS v bílé nebo titanové barvě Elektrosada WFS se skládá z vývodu na stěnu (krytí IPX4) vč. rádiového přijímače, elektronicky ovládané topné tyče a bezdrátového regulátoru Funk-Standard. 600 W / AC 230 V 1 kus ZE ,- ZE ,- 800 W / AC 230 V 1 kus ZE ,- ZE , W / AC 230 V 1 kus ZE ,- ZE , W / AC 230 V 1 kus ZE ,- ZE ,- Elektrosada WFC v bílé nebo titanové barvě Elektrosada WFC se skládá z vývodu na stěnu (krytí IPX4) vč. rádiového přijímače, elektronicky ovládané topné tyče a bezdrátového regulátoru Funk-Comfort. 600 W / AC 230 V 1 kus ZE ,- ZE ,- 800 W / AC 230 V 1 kus ZE ,- ZE , W / AC 230 V 1 kus ZE ,- ZE , W / AC 230 V 1 kus ZE ,- ZE ,- Pro přídavné elektrické vytápění objednejte pro model Tabeo-V vhodnou elektrosadu. Přiřazení různých výkonů topných tyčí k velikostem radiátorů naleznete v tabulce Tepelné výkony elektrosada, strana 41. Technický popis viz strana 47. Připojení otopného tělesa Tabeo-V s přídavným elektrickým vytápěním Instalace je možná přes uzavírací šroubení zdola. Elektrosadu lze namontovat i dodatečně. Pozor: Pro vzhledově náročnou instalaci doporučujeme podomítkovou krabici v bezprostřední blízkosti radiátoru. Elektrickou topnou tyč je možno namontovat i dodatečně. Radiátor lze demontovat pouze po vypuštění vody v topné soustavě, protože topná tyč přes uzavírací šroubení zasahuje do tělesa. Ceník a technické informace I/2019 Designové radiátory 43

46 Tabeo -E Výhody výrobku W otopné těleso pro výhradně elektrický provoz W podle stavební výšky dvě nebo tři madla na ručník k pohodlnému zavěšení ručníků W upevnění zepředu není viditelné W Lze dodat antikorozní ochrannou vrstvu. Technický popis viz strana 255. Obsah dodávky W Montážní sada je přiložena, splňuje třídy požadavků I a II podle směrnice VDI Na místě montáže je nutné zkontrolovat dostatečnou Provedení nosnost stavebního materiálu stěny. Všechny viditelné části upevnění v barvě otopného tělesa. W Naplněno nehořlavou, nejedovatou teplonosnou kapalinou. Odolnost vůči mrazu elektrosada FKS vlevo provedení I bílá barva provedení chromově stříbrná barva elektrosada WKS vlevo provedení C bílá barva provedení titan elektrosada WFS vlevo provedení E bílá barva provedení titan elektrosada WFC vlevo provedení G bílá barva provedení titan do cca -15 C. Elektrická topná tyč je namontovaná, včetně elektronické regulace a ovládacího prvku (elektrosada FKS, WKS, WFS nebo WFC). W Elektrosada FKS, WKS, WFS nebo WFC. Technický popis viz strana 47. elektrosada FKS vpravo provedení J bílá barva provedení chromově stříbrná barva elektrosada WKS vpravo provedení D bílá barva provedení titan elektrosada WFS vpravo provedení F bílá barva provedení titan elektrosada WFC vpravo provedení H bílá barva provedení titan Špičkové kvalitativní parametry vysoce přesahující požadavky normy. 44 Designová otopná tělesa Ceník a technické informace I/2019

47 Informace o cenách pro výhradně elektrický provoz Ceny a tepelné výkony Lakované radiátory Cena v CZK bez DPH I/2019 Stavební výška Stavební délka Stavební hloubka Tepelný výkon ve wattech Číslo výrobku Cena 1 Cena 2 Cena 3 Cena 4 Cena 5 Cena 6 elektrosada * otopné těleso v sériové bílé barvě (RAL 9016) vč. otopné těleso podle vzorníku barev Kermi vč. FKS / WKS v bílé barvě WFS v bílé barvě WFC v bílé barvě FKS / WKS v bílé barvě WFS v bílé barvě WFC v bílé barvě TBE XK 25596, , , , , , TBE XK 26897, , , , , , TBE XK 27494, , , , , , TBE XK 29819, , , , , , TBE XK 31632, , , , , , TBE XK 32250, , , , , , TBE XK 33957, , , , , , TBE XK 36367, , , , , ,- W elektrosada FKS v chromově stříbrné barvě: + CZK 2325,- W elektrosada (WKS, WFS, WFC) v titanové barvě: + CZK 1152,- W antikorozní ochranná vrstva (RAL 9016): na poptávku W antikorozní ochranná vrstva (barva): na poptávku Při objednání uveďte: barvu, provedení. Viz rozevírací strana. Příklad objednávky 1: Tabeo-E, 1437 x 600 v bílé barvě (RAL 9016), elektrosada WFC vpravo v bílé barvě č. výr.: TBE H XK Příklad objednávky 2: Tabeo-E, 1437 x 600, barva circon stříbrná Metallic, elektrosada WFC vpravo v titanové barvě č. výr.: TBE barva radiátoru: circon stříbrná Metallic, elektrosada WFC vpravo v titanové barvě cena: otopné těleso s WFC v bílé barvě 40277,- CZK + příplatek za elektrosadu v titanové barvě 1152,- CZK = celková cena 41429,- CZK * Při dimenzování vezměte prosím na vědomí: uvedený výkon topné tyče se vztahuje na maximální elektrický příkon. Ten nelze srovnávat s normovaným tepelným výkonem radiátoru podle EN 442. Díky regulační systematice je zabráněno lokálnímu přehřátí radiátoru v elektrickém provozu. Z tohoto důvodu nelze konstantně dodávat maximální elektrický příkon a převést jej na tepelný výkon. Při obvyklých teplotách v místnosti z toho vyplývá výsledný tepelný výkon radiátoru ve výši cca 75 % uvedeného maximálního příkonu topné tyče. Ceník a technické informace I/2019 Designové radiátory 45

48 Tabeo -E Technické informace pro výhradně elektrické vytápění Rozměry Tabeo-E čelní pohled pohled z boku pohled zezadu BL 31 H2 BT L 125 * Pozor: u BH 1197 pouze dvě madla na ručníky. BH: skutečná stavební výška BL: skutečná stavební délka BH 77* H1 77 H H BT: stavební hloubka H: vzdálenost horního připevňovacího otvoru ke spodní hraně připojovacího závitu H1: horní blok trubek H2: blok trubek L: vzdálenost vyvrtaných otvorů horního upevnění L1: vzdálenost vyvrtaných otvorů dolního upevnění L1 165 typ výrobku Připojení elektrosady FKS 83 Tato vzdálenost by se podle optických hledisek měla přizpůsobit poměrům v místnosti. BH BL BT H H1 H2 L L1 Hmotnost kg , , , , , , , ,9 Upozornění: Při instalaci je třeba dodržet normu ČSN , 2. vydání! Rozdělení ochranné oblasti viz strana 254. Místo instalace opatřete rovněž proudovým chráničem vypínací proud menší nebo roven 30 ma. W připojení: Elektrická topná tyč je předem namontovaná dole v rozdělovacím potrubí. Montáž stěnových prvků na elektroinstalační krabici nebo montáž na stěnu pomocí hmoždinek. Krytí IPX4. W zkušební tlak: 5,2 bar W provozní podmínky: Model Tabeo-E lze provozovat jako výhradně elektrický radiátor. Elektrická topná tyč je připojena vývodem na stěně, resp. zástrčkou k síti 230 V 50 Hz AC. 46 Designová otopná tělesa Ceník a technické informace I/2019

49 Elektrosada FKS Varianta FKS se skládá z elektronicky ovládané topné tyče vč. regulátoru (krytí IPX4), který se namontuje na otopné těleso. Délka kabelu topné tyče: cca 1,2 m. Po přestavbě lze regulátor namontovat na pravou nebo levou stranu otopného tělesa. Provedení se zástrčkou pro přímé zapojení do zásuvky. Regulátor je k dispozici v bílé barvě a stříbrně chromovaném provedení. Funkce regulátoru: W plynulá regulace teploty W funkce Booster (60 minut plné zatížení) W funkce ochrany proti zamrznutí W ukazatel funkcí (vytápění, vypnuto, booster) W při uvedení do provozu možnost změny nastavení regulace teploty v místnosti na pouhou funkci sušení ručníků elektrosada FKS bílá elektrosada FKS - v chromově stříbrné barvě Elektrosada WKS elektrosada WKS bílá elektrosada WKS titanová Varianta WKS se skládá z vývodu na stěnu (krytí IPX4), elektronicky ovládané topné tyče a regulátoru Standard. Délka kabelu topné tyče: cca 1,2 m. Regulátor Standard se namontuje na podomítkovou krabici. Zdroj napětí nastává v podomítkové krabici připravené pro regulátor. Propojení mezi regulátorem a vývodem na stěně pomocí kabelových spojů v místě instalace. Vývod na stěně se namontuje na podomítkovou krabici. Vývod na stěnu a regulátor jsou k dispozici v bílé a titanové barvě. Funkce regulátoru: W plynulá regulace teploty W funkce Booster (60 minut plné zatížení) W funkce ochrany proti zamrznutí W ukazatel funkcí (vytápění, vypnuto, booster) W možnost změny nastavení regulace teploty v místnosti na pouhou funkci sušení ručníků Elektrosada WFS Varianta WFS se skládá z vývodu na stěnu (krytí IPX4) vč. rádiového přijímače, elektronicky ovládané topné tyče a bezdrátového regulátoru Funk-Standard. Délka kabelu topné tyče: cca 1,2 m. Vývod na stěně se namontuje na podomítkovou krabici. Vývod na stěnu a regulátor jsou k dispozici v bílé a titanové barvě. Díky provozu regulátoru na baterie jej lze umístit libovolně v prostoru. Funkce regulátoru: W plynulá regulace teploty W funkce Booster (60 minut plné zatížení) W funkce ochrany proti zamrznutí W ukazatel funkcí (vytápění, vypnuto, booster) W možnost změny nastavení regulace teploty v místnosti na pouhou funkci sušení ručníků elektrosada WFS bílá elektrosada WFS titanová Elektrosada WFC elektrosada WFC bílá elektrosada WFC titanová Varianta WFC se skládá z vývodu na stěnu (krytí IPX4) vč. rádiového přijímače, elektronicky ovládané topné tyče a bezdrátového regulátoru Funk-Comfort. Délka kabelu topné tyče: cca 1,2 m. Vývod na stěně se namontuje na podomítkovou krabici. Vývod na stěnu a regulátor jsou k dispozici v bílé a titanové barvě. Díky provozu regulátoru na baterie jej lze umístit libovolně v prostoru. Dálkový bezdrátový regulátor je vybaven nastavovacím kolečkem, jehož prostřednictvím lze programovat a řídit různé funkce. Funkce regulátoru: W regulace teploty v místnosti na úroveň vytápění a poklesu během naprogramovaných časových intervalů programovatelný časový interval: 15 minut 2 přednastavené, 1 libovolně programovatelný týdenní program (teplota v místnosti) W individuální funkce ohřevu ručníků během dne v závislosti na teplotě v místnosti během naprogramovaných časových intervalů programovatelný časový interval: 15 minut 1 přednastavený, 1 libovolně programovatelný W funkce Booster (s možností nastavení minut) W funkce ochrany proti zamrznutí W ukazatel funkcí (teplota v místnosti, den v týdnu, čas) W provozní režim Přítomnost W provozní režim Nepřítomnost Ceník a technické informace I/2019 Designové radiátory 47

50 Příslušenství Tabeo, Tabeo -V, Tabeo -E Označení Obrázek Popis Číslo výrobku Dodací množství Množstevní jednotka Cena / množstevní jednotka CZK bez DPH Ventilový blok rohový Pro připojení k radiátoru se závitem G 1/2" (vnitřní závit) vč. redukce 1/2" x 3/4". Připojení na trubky 3/4" eurokonus (vnější závit). Přípojení pro termostatickou hlavici se závitem M30 x 1,5. Nastavitelný ventil (nastavení z výroby: pro provoz v dvoutrubkových soustavách, ventil otevřen na maximum, vč. stavební krytky). Při nastavení Bypass vhodné také pro provoz v jednotrubkových soustavách! Integrovaný termostatický ventil je obousměrně průtočný (nezávisle na směru proudění). Sadu tvoří: 1 šroubení s roztečí 50 mezi radiátorem a potrubní sítí s integrovaným ventilem, 1 ozdobná krytka, 2 redukce. Upozornění: Je třeba dodržet směr průtoku radiátorem. krytka bílá ZV kus 1134,- / kus krytka chromovaná ZV kus 1712,- / kus krytka se vzhledem nerezu ZV kus 1887,- / kus Ventilový blok - přímý Pro připojení k radiátoru se závitem G 1/2" (vnitřní závit) vč. redukce 1/2" x 3/4". Připojení na trubky 3/4" eurokonus (vnější závit). Přípojení pro termostatickou hlavici se závitem M30 x 1,5. Nastavitelný ventil (nastavení z výroby: pro provoz v dvoutrubkových soustavách, ventil otevřen na maximum, vč. stavební krytky). Při nastavení Bypass vhodné také pro provoz v jednotrubkových soustavách! Integrovaný termostatický ventil je obousměrně průtočný (nezávisle na směru proudění). Sadu tvoří: 1 šroubení s roztečí 50 mezi radiátorem a potrubní sítí s integrovaným ventilem, 1 ozdobná krytka, 2 redukce. Upozornění: Je třeba dodržet směr průtoku radiátorem. krytka bílá ZV kus 1134,- / kus krytka chromovaná ZV kus 1712,- / kus krytka se vzhledem nerezu ZV kus 1887,- / kus 48 Designová otopná tělesa Ceník a technické informace I/2019

51 Příslušenství Označení Obrázek Popis Číslo výrobku Dodací množství Množstevní jednotka Cena / množstevní jednotka CZK bez DPH Termostatická hlavice bílá ZV kus 385,- / kus vzhled nerezu ZV kus 587,- / kus T-kus Pro Tabeo. Pro připojení elektrické topné tyče v přívodu a ve zpátečce. pochromováno ZT kus 374,- / kus Rohový ventil Povrch pochromovaný Rohový ventil pro levostranné připojení. DN 15 1/2" (termostatická hlavice vpravo), M30 x 1,5 ZV kus 2337,- / kus Rohový ventil pro pravostranné připojení. DN 15 1/2" (termostatická hlavice vlevo), M30 x 1,5 ZV kus 2337,- / kus Šroubení zpátečky - rohové Povrch pochromovaný DN 15 1/2" ZV kus 1822,- / kus Ceník a technické informace I/2019 Designové radiátory 49

52 Náhradní díly Tabeo, Tabeo -V, Tabeo -E Označení Obrázek Popis Číslo výrobku Dodací množství Množstevní jednotka Cena / množstevní jednotka CZK bez DPH Montážní sada Pro Tabeo. Sadu tvoří: 2 krátké stěnové konzoly, 4 šrouby, 4 podložky, 4 hmoždinky, 2 tlumiče hluku, 2 pojistky proti vytažení pro stěnovou konzolu, 2 matice pro rozpěrky, 2 rozpěrky. Vhodné pro třídy požadavků I a II. Montážní sada viditelné díly, bílé ZB kus 1048,- / kus * Při objednání je nutno uvést barvu: viditelné díly, v barvě ZB0359* 1 kus 1310,- / kus Pro Tabeo-E. Sadu tvoří: 2 krátké stěnové konzoly, 4 šrouby, 4 podložky, 4 hmoždinky, 2 tlumiče hluku, 2 pojistky proti vytažení pro stěnovou konzolu, 2 matice pro rozpěrky, 2 rozpěrky, 1 pojistka proti posunutí/tahu. Určeno pro stavební délku 500 viditelné díly, bílé ZB kus 2564,- / kus * Při objednání je nutno uvést barvu: Vhodné pro třídy požadavků I a II. viditelné díly, v barvě ZB0360* 1 kus 3205,- / kus Určeno pro stavební délku 600 viditelné díly, bílé ZB kus 2639,- / kus * Při objednání je nutno uvést barvu: viditelné díly, v barvě ZB0371* 1 kus 3299,- / kus Určeno pro stavební délku 750 viditelné díly, bílé ZB kus 2770,- / kus * Při objednání je nutno uvést barvu: viditelné díly, v barvě ZB0372* 1 kus 3463,- / kus 50 Designová otopná tělesa Ceník a technické informace I/2019

53 Náhradní díly Označení Obrázek Popis Číslo výrobku Dodací množství Množstevní jednotka Cena / množstevní jednotka CZK bez DPH Pojistka proti posunutí / tahu Další upevňovací příslušenství pro situace připojení odlišné od přílohy D podle předpisu VDI 6036 (nenosné potrubí). Určeno pro stavební délku 500 viditelné díly, bílé ZK kus 1815,- / kus * Při objednání je nutno uvést barvu: viditelné díly, v barvě ZK0095* 1 kus 2269,- / kus Určeno pro stavební délku 600 viditelné díly, bílé ZK kus 1891,- / kus * Při objednání je nutno uvést barvu: viditelné díly, v barvě ZK0096* 1 kus 2364,- / kus Určeno pro stavební délku 750 viditelné díly, bílé ZK kus 2021,- / kus * Při objednání je nutno uvést barvu: viditelné díly, v barvě ZK0097* 1 kus 2526,- / kus Termostatická hlavice Odvzdušňovací zátky chrom ZV kus 455,- / kus Ø 1/4 10 kusů v sadě. ZT kus 62,- / kus Ceník a technické informace I/2019 Designové radiátory 51

54 Jednoduché linie, čistá estetika 52 Designová otopná tělesa Ceník a technické informace I/2019

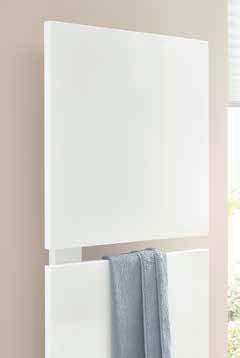

55 Signo Signo W volitelně v pravostranném nebo levostranném provedení W zakryté připojení 50 W včetně termostatické hlavice a připojovacích šroubení W verze s přídavným elektrickým vytápěním W Signo-E pro výhradně elektrické vytápění Signo ventilové otopné těleso strana 54 Signo-E výhradně elektrické otopné těleso strana 58 Ceník a technické informace I/2019 Designová otopná tělesa 53

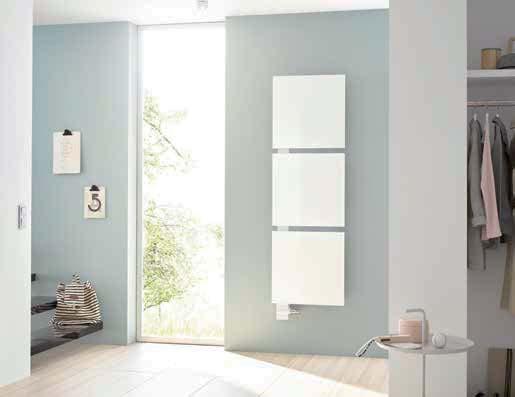

56 Signo Výhody výrobku W ventilové otopné těleso pro teplovodní vytápění W připojení kompletně skryté za clonou W upevnění zepředu není viditelné W 50 připojení vzadu W možnost provozu přídavného elektrického vytápění, topnou tyč lze namontovat dodatečně W volitelně v pravostranném nebo levostranném provedení W podle stavební výšky s jedním, dvěma nebo třemi čtvercovými moduly W dvoubarevné provedení (přední kryty v barevném kontrastu se sběrnou trubkou a krytem připojení) Provedení Barevná kombinace W Lze dodat antikorozní úpravu. Technický popis viz strana 255. Obsah dodávky W včetně termostatické hlavice provedení L sběrná trubka vlevo provedení R sběrná trubka vpravo barva = přední kryty druhá barva = barva radiátoru (sběrná trubka a kryt připojení) a připojovacích šroubení W Montážní sada je přiložena, splňuje třídy požadavků I a II podle směrnice VDI Na místě montáže je nutné zkontrolovat dostatečnou nosnost stavebního materiálu stěny. Všechny viditelné části upevnění v barvě otopného tělesa. Špičkové kvalitativní parametry vysoce přesahující požadavky normy. 54 Designová otopná tělesa Ceník a technické informace I/2019

57 Informace o cenách teplovodního vytápění Ceny a tepelné výkony Lakované radiátory Cena v CZK bez DPH I/2019 Stavební výška Stavební délka Stavební hloubka Exponent otopného tělesa n Tepelný výkon ve wattech Číslo výrobku Cena 1 Cena 2 elektrosada přiřazení wattového výkonu 75/65-20 C 70/55-20 C 55/45-20 C 70/55-24 C 55/45-24 C přední kryty a přední kryty a/nebo otopné těleso otopné těleso podle v sériové bílé barvě vzorníku barev (RAL 9016) Kermi , SGV1A K 21245, , , SGV1A K 22695, , , SGV1A K 27174, ,- W antikorozní ochranná vrstva (RAL 9016): + 40 % k ceně 1 W antikorozní ochranná vrstva (barva): na poptávku Při objednání uveďte: barvu, provedení, W atypická řešení: na poptávku druhou barvu. Viz rozevírací strana. pro přídavné elektrické vytápění Příklad objednávky 1: Signo 1827 x 540 v bílé barvě (RAL 9016), levostranné provedení, druhá barva (sběrná trubka, upevnění a kryt připojení) bílá (RAL 9016) objednejte pro model Signo vhodnou elektrosadu na straně 57 č. výr.: SGV1A L 2 K Příklad objednávky 2: Signo 1827 x 540 v barvě circon stříbrná Metallic, levostranné provedení, druhá barva (sběrná trubka, upevnění a kryt připojení) bílá (RAL 9016) č. výr.: SGV1A přední kryty v barvě circon stříbrná Metallic, levostranné provedení, druhá barva (sběrná trubka, upevnění a kryt připojení) bílá (RAL 9016) Ceník a technické informace I/2019 Designová otopná tělesa 55

58 Signo Technické informace k teplovodnímu vytápění Rozměry modelu Signo čelní pohled pohled z boku pohled zezadu BL 52 BT 82 E 68 BH: BL: skutečná stavební výška skutečná stavební délka BT: stavební hloubka E: odvzdušnění 540 L: vzdálenost vyvrtaných otvorů NA: rozteč připojení 40 VL/RL: přívod nebo zpátečka 540 BH L max min. 150 VL G3/4 RL G3/ NA typ výrobku Vzdálenost spodní hrany radiátoru k podlaze min Tato vzdálenost by se podle optických hledisek měla přizpůsobit poměrům v místnosti. BH BL BT NA L Hmotnost kg Obsah vody l , ,0 2, , ,2 4, , ,3 6,2 17 Charakteristické vyrovnání viz strana 274. W připojení: 2 x G 3/4" vnější závit vzadu, připojení na rozvody trubek výhradně ze stěny. rozteč připojení 50 Přívod sériově uvnitř (na rohovém ventilu), přívod vně (na uzavíracím šroubení) je možný při diferenčním tlaku do cca 200 mbar (na základě toho příp. hlučnost). Není vhodné pro jednotrubkový systém. W odvzdušnění: G 1/4" nahoru, na přívodu W vypouštění: G 1/2" (vnitřní závit) dolů W provozní tlak: max. 8 bar W zkušební tlak: 10,4 bar W provozní podmínky: teplá voda do 110 C Možnost přídavného elektrického vytápění (max. teplota přívodu 80 C). Elektrosadu lze namontovat i dodatečně. 56 Designová otopná tělesa Ceník a technické informace I/2019

59 Informace k přídavnému elektrickému vytápění Ceny a wattový výkon elektrosady (přídavné elektrické vytápění) Popis výrobku Wattový výkon Dodací jednotka Číslo výrobku bílá Cena v CZK bez DPH I/2019 Číslo výrobku titan Cena v CZK bez DPH I/2019 Elektrosada WKS v bílé nebo titanové barvě Elektrosada WKS se skládá z vývodu na stěnu (krytí IPX4), elektronicky ovládané topné tyče a regulátoru Standard. 300 W AC 230 V 1 kus ZE ,- ZE ,- 600 W / AC 230 V 1 kus ZE ,- ZE ,- 800 W AC 230 V 1 kus ZE ,- ZE ,- Elektrosada WFS v bílé nebo titanové barvě Elektrosada WFS se skládá z vývodu na stěnu (krytí IPX4) vč. rádiového přijímače, elektronicky ovládané topné tyče a bezdrátového regulátoru Funk-Standard. Elektrosada WFC v bílé nebo titanové barvě Elektrosada WFC se skládá z vývodu na stěnu (krytí IPX4) vč. rádiového přijímače, elektronicky ovládané topné tyče a bezdrátového regulátoru Funk-Comfort. 300 W AC 230 V 1 kus ZE ,- ZE ,- 600 W / AC 230 V 1 kus ZE ,- ZE ,- 800 W / AC 230 V 1 kus ZE ,- ZE ,- 300 W / AC 230 V 1 kus ZE ,- ZE ,- 600 W / AC 230 V 1 kus ZE ,- ZE ,- 800 W AC 230 V 1 kus ZE ,- ZE ,- Pro přídavné elektrické vytápění objednejte pro model Signo vhodnou elektrosadu. Přiřazení různých výkonů topných tyčí k velikostem radiátorů naleznete v tabulce Tepelné výkony elektrosada, strana 55. Technický popis viz strana 61. Připojení modelu Signo s přídavným elektrickým vytápěním Instalace je možná přes uzavírací šroubení zdola. Elektrosadu lze namontovat i dodatečně. Pozor: Pro vzhledově náročnou instalaci doporučujeme elektroinstalační krabici v bezprostřední blízkosti radiátoru. Elektrickou topnou tyč je možno namontovat i dodatečně. Radiátor lze demontovat pouze po vypuštění vody v topné soustavě, protože topná tyč přes uzavírací šroubení zasahuje do tělesa. Ceník a technické informace I/2019 Designová otopná tělesa 57

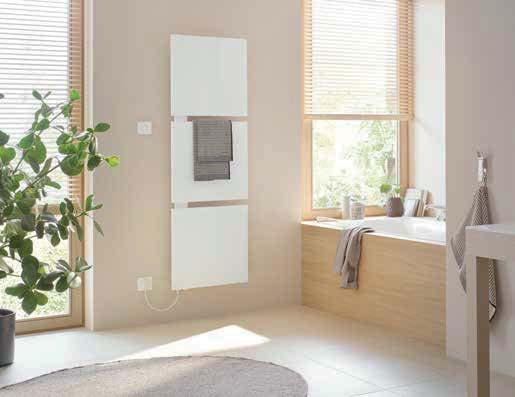

60 Signo -E Výhody výrobku W otopné těleso pro výhradně elektrické vytápění W upevnění zepředu není viditelné W volitelně v pravostranném nebo levostranném provedení W podle stavební výšky s jedním, dvěma nebo třemi čtvercovými moduly W dvoubarevné provedení (přední kryty v barevném kontrastu se sběrnou trubkou) W Lze dodat antikorozní úpravu. Technický popis viz strana 255. Obsah dodávky W Montážní sada je přiložena, Provedení splňuje třídy požadavků I a II podle směrnice VDI Na místě montáže je nutné zkontrolovat dostatečnou nosnost stavebního materiálu stěny. Všechny viditelné části upevnění v barvě otopného elektrosada FKS vlevo provedení I bílá barva provedení chromově stříbrná barva elektrosada WKS vlevo provedení C bílá barva provedení titan elektrosada WFS vlevo provedení E bílá barva provedení titan elektrosada WFC vlevo provedení G bílá barva provedení titan tělesa. W Naplněno nehořlavou, nejedovatou teplonosnou kapalinou. Odolnost vůči mrazu do cca -15 C. Elektrická topná tyč je namontovaná, včetně elektronické regulace a ovládacího prvku (elektrosada FKS, WKS, WFS elektrosada FKS vpravo provedení I bílá barva provedení chromově stříbrná barva elektrosada WKS vpravo provedení D bílá barva provedení titan elektrosada WFS vpravo provedení F bílá barva provedení titan elektrosada WFC vpravo provedení H bílá barva provedení titan nebo WFC). W Elektrosada FKS, WKS, WFS nebo WFC. Technický popis viz strana 61. Barevná kombinace barva = přední kryty druhá barva = barva radiátoru (sběrná trubka) Špičkové kvalitativní parametry vysoce přesahující požadavky normy. 58 Designová otopná tělesa Ceník a technické informace I/2019

61 Informace o cenách pro výhradně elektrický provoz Ceny a tepelné výkony Lakované radiátory Cena v CZK bez DPH I/2019 Stavební výška Stavební délka Stavební hloubka Tepelný výkon ve wattech Číslo výrobku Cena 1 Cena 2 Cena 3 Cena 4 Cena 5 Cena 6 elektrosada * přední kryty a otopné těleso v sériové bílé barvě (RAL 9016) vč. přední kryty a/nebo otopné těleso podle vzorníku barev Kermi vč. FKS / WKS v bílé barvě WFS v bílé barvě WFC v bílé barvě FKS / WKS v bílé barvě WFS v bílé barvě WFC v bílé barvě SGE1A K 29819, , , , , , SGE1A K 34447, , , , , ,- W elektrosada FKS v chromově stříbrné barvě: + CZK 2325,- W elektrosada (WKS, WFS, WFC) v titanové barvě: + CZK 1152,- W antikorozní ochranná vrstva (RAL 9016): na poptávku W antikorozní ochranná vrstva (barva): na poptávku Při objednání uveďte: barvu, provedení, druhou barvu. Viz rozevírací strana. Příklad objednávky 1: Signo-E, 1710 x 540, v bílé barvě (RAL 9016), elektrosada WFS vlevo v bílé barvě č. výr.: SGE1A E 2 K Příklad objednávky 2: Signo-E 1710 x 540 v barvě circon stříbrná Metallic, elektrosada WFS vlevo v titanové barvě, druhá barva (sběrná trubka) bílá (RAL 9016) č. výr.: SGE1A barva radiátoru: circon stříbrná Metallic, elektrosada WFS vlevo v titanové barvě cena: otopné těleso s elektrosadou WFS v barvě circon stříbrná Metallic 43502,- CZK + příplatek za elektrosadu v titanové barvě 1152,- CZK = celková cena 44654,- CZK * Při dimenzování vezměte prosím na vědomí: uvedený výkon topné tyče se vztahuje na maximální elektrický příkon. Ten nelze srovnávat s normovaným tepelným výkonem radiátoru podle EN 442. Díky regulační systematice je zabráněno lokálnímu přehřátí radiátoru v elektrickém provozu. Z tohoto důvodu nelze konstantně dodávat maximální elektrický příkon a převést jej na tepelný výkon. Při obvyklých teplotách v místnosti z toho vyplývá výsledný tepelný výkon radiátoru ve výši cca 75 % uvedeného maximálního příkonu topné tyče. Ceník a technické informace I/2019 Designová otopná tělesa 59

62 Signo -E Technické informace pro výhradně elektrické vytápění Rozměry modelu Signo-E čelní pohled pohled z boku pohled zezadu BL 52 BT BH: BL: skutečná stavební výška skutečná stavební délka BT: stavební hloubka L: vzdálenost vyvrtaných otvorů BH L typ výrobku Připojení elektrosady FKS 81 Tato vzdálenost by se podle optických hledisek měla přizpůsobit poměrům v místnosti. BH BL BT L Hmotnost kg , , , ,5 Upozornění: Při instalaci je třeba dodržet normu ČSN , 2. vydání! Rozdělení ochranné oblasti viz strana 254. Místo instalace opatřete rovněž proudovým chráničem vypínací proud menší nebo roven 30 ma. W připojení: Elektrická topná tyč je předem namontovaná dole v rozdělovacím potrubí. Montáž stěnových prvků na elektroinstalační krabici nebo montáž na stěnu pomocí hmoždinek. krytí IPX4 W zkušební tlak: 10,4 bar W provozní podmínky: Model Signo-E lze provozovat jako výhradně elektrický radiátor. Elektrická topná tyč je připojena vývodem na stěně, resp. zástrčkou k síti 230 V 50 Hz AC. 60 Designová otopná tělesa Ceník a technické informace I/2019

63 Elektrosada FKS Varianta FKS se skládá z elektronicky ovládané topné tyče vč. regulátoru (krytí IPX4), který se namontuje na otopné těleso. Délka kabelu topné tyče: cca 1,2 m. Po přestavbě lze regulátor namontovat na pravou nebo levou otopného tělesa. Provedení se zástrčkou pro přímé zapojení do zásuvky. Regulátor je k dispozici v bílé barvě a stříbrně chromovaném provedení. Funkce regulátoru: W plynulá regulace teploty W funkce Booster (60 minut plné zatížení) W funkce ochrany proti zamrznutí W ukazatel funkcí (vytápění, vypnuto, booster) W při uvedení do provozu možnost změny nastavení regulace teploty v místnosti na pouhou funkci sušení ručníků elektrosada FKS bílá elektrosada FKS - v chromově stříbrné barvě Elektrosada WKS elektrosada WKS bílá elektrosada WKS titanová Varianta WKS se skládá z vývodu na stěnu (krytí IPX4), elektronicky ovládané topné tyče a regulátoru Standard. Délka kabelu topné tyče: cca 1,2 m. Regulátor Standard se namontuje na podomítkovou krabici. Zdroj napětí v podomítkové krabici připravené pro regulátor. Propojení mezi regulátorem a vývodem na stěně pomocí kabelových spojů v místě instalace. Vývod na stěně se namontuje na podomítkovou krabici. Vývod na stěnu a regulátor jsou k dispozici v bílé a titanové barvě. Funkce regulátoru: W plynulá regulace teploty W funkce Booster (60 minut plné zatížení) W funkce ochrany proti zamrznutí W ukazatel funkcí (vytápění, vypnuto, booster) W možnost změny nastavení regulace teploty v místnosti na pouhou funkci sušení ručníků Elektrosada WFS Varianta WFS se skládá z vývodu na stěnu (krytí IPX4) vč. rádiového přijímače, elektronicky ovládané topné tyče a bezdrátového regulátoru Funk-Standard. Délka kabelu topné tyče: cca 1,2 m. Vývod na stěně se namontuje na podomítkovou krabici. Vývod na stěnu a regulátor jsou k dispozici v bílé a titanové barvě. Díky provozu regulátoru na baterie jej lze umístit libovolně v prostoru. Funkce regulátoru: W plynulá regulace teploty W funkce Booster (60 minut plné zatížení) W funkce ochrany proti zamrznutí W ukazatel funkcí (vytápění, vypnuto, booster) W možnost změny nastavení regulace teploty v místnosti na pouhou funkci sušení ručníků elektrosada WFS bílá elektrosada WFS titanová Elektrosada WFC elektrosada WFC bílá elektrosada WFC titanová Varianta WFC se skládá z vývodu na stěnu (krytí IPX4) vč. rádiového přijímače, elektronicky ovládané topné tyče a bezdrátového regulátoru Funk-Comfort. Délka kabelu topné tyče: cca 1,2 m. Vývod na stěně se namontuje na podomítkovou krabici. Vývod na stěnu a regulátor jsou k dispozici v bílé a titanové barvě. Díky provozu regulátoru na baterie jej lze umístit libovolně v prostoru. Dálkový bezdrátový regulátor je vybaven nastavovacím kolečkem, jehož prostřednictvím lze programovat a řídit různé funkce. Funkce regulátoru: W regulace teploty v místnosti na úroveň vytápění a poklesu během naprogramovaných časových intervalů programovatelný časový interval: 15 minut 2 přednastavené, 1 libovolně programovatelný týdenní program (teplota v místnosti) W individuální funkce ohřevu ručníků během dne v závislosti na teplotě v místnosti během naprogramovaných časových intervalů programovatelný časový interval: 15 minut 1 přednastavený, 1 libovolně programovatelný W funkce Booster (s možností nastavení minut) W funkce ochrany proti zamrznutí W ukazatel funkcí (teplota v místnosti, den v týdnu, čas) W provozní režim Přítomnost W provozní režim Nepřítomnost Ceník a technické informace I/2019 Designová otopná tělesa 61

64 Příslušenství Signo, Signo -E Označení Obrázek Popis Číslo výrobku Dodací množství Množstevní jednotka Cena / množstevní jednotka CZK bez DPH Termostatická hlavice bílá ZV kus 385,- / kus vzhled nerezu ZV kus 587,- / kus 62 Designová otopná tělesa Ceník a technické informace I/2019

65 Náhradní díly Označení Obrázek Popis Číslo výrobku Dodací množství Množstevní jednotka Cena / množstevní jednotka CZK bez DPH Montážní sada Vhodné pro třídy požadavků I a II. Sadu tvoří: 1 montážní třmen, 1 plechová konzola, 1 seřizovací šroub M8 x 55, 1 imbusový šroub M6 x 30, 1 podložka Ø 6, 1 klíč vel. 6, 1 odvzdušňovací zátka G1/4", 2 šestihranné matice M8, 2 šrouby se zápustnou hlavou M8 x 30, 3 hmoždinky Ø 10, 3 šrouby 8 x 80, 3 podložky Ø 8. Montáž sada pro model Signo v levostranném provedení viditelné díly, bílé ZB kus 972,- / kus viditelné díly, barevné (při objednání je nutno uvést barvu) ZB0427* 1 kus 1215,- / kus Montáž sada pro model Signo v pravostranném provedení viditelné díly, bílé ZB kus 972,- / kus viditelné díly, barevné (při objednání je nutno uvést barvu) ZB0428* 1 kus 1215,- / kus Termostatická hlavice chrom ZV kus 455,- / kus Ceník a technické informace I/2019 Designová otopná tělesa 63

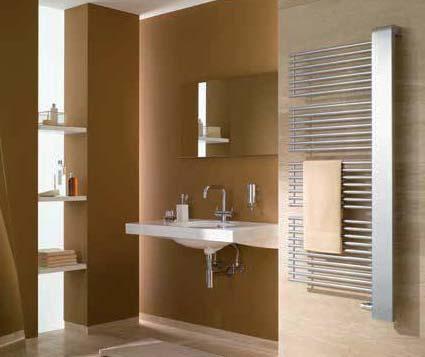

66 Jednoduše pěkné a pohodlné 64 Designová otopná tělesa Ceník a technické informace I/2019

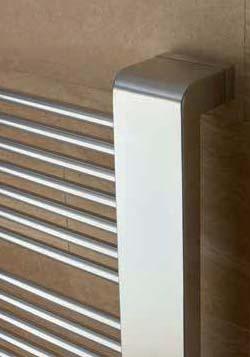

67 Credo-Half Credo-Half W W W W W W volitelně v pravostranném nebo levostranném provedení zakryté připojení 50 včetně termostatické hlavice a připojovacího šroubení verze s přídavným elektrickým vytápěním Credo-Half-E pro výhradně elektrické vytápění příčné trubky lze dodat v chromovém provedení Credo-Half ventilové otopné těleso strana 66 Credo-Half-E výhradně elektrické otopné těleso strana 70 Ceník a technické informace I/2019 Designová otopná tělesa 65

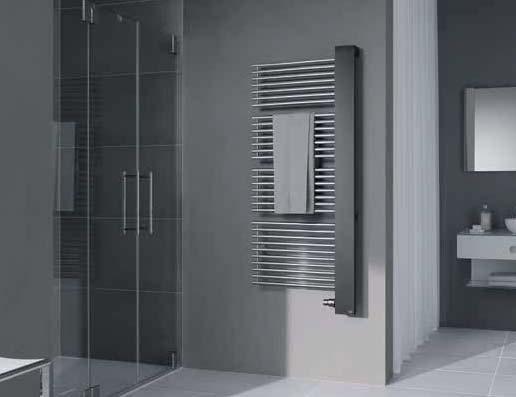

68 Credo-Half Výhody výrobku Provedení provedení L kryt vlevo provedení R kryt vpravo W ventilové otopné těleso pro teplovodní vytápění W příčné trubky na stranách otevřené, aby bylo možné pohodlně pověsit ručníky k ohřátí W připojení zakryté W upevnění zepředu není viditelné W 50 připojení vzadu W možnost provozu přídavného elektrického vytápění, topnou tyč lze namontovat dodatečně W volitelně v pravostranném nebo levostranném provedení W dvoubarevné provedení (kryt v barevném kontrastu s radiátorem) W lze dodat v chromovaném provedení Upozornění: chromované provedení není vhodné do místností s agresivním vlhkým ovzduším. Kuchyně, koupelny atd. a rovněž místa mimo dosah sprch, toalet apod. není z tohoto hlediska třeba považovat za místnosti s agresivním vlhkým ovzduším. Mějte na paměti, že povrchová teplota chromovaných radiátorů je výrazně vyšší než u lakovaných radiátorů. W Lze dodat antikorozní ochrannou vrstvu. Technický popis viz strana 255. Doplňky Obsah dodávky W včetně připojovacích šroubení a termostatické hlavice W Montážní sada je přiložena, splňuje třídy požadavků I a II podle směrnice VDI Na místě montáže je nutné zkontrolovat dostatečnou nosnost stavebního materiálu stěny. Všechny viditelné části upevnění v barvě otopného tělesa. Špičkové kvalitativní parametry vysoce přesahující požadavky normy. 66 Designová otopná tělesa Ceník a technické informace I/2019

69 Informace o cenách teplovodního vytápění Ceny a tepelné výkony Lakované radiátory Cena v CZK bez DPH I/2019 Stavební výška Stavební délka Stavební hloubka Exponent otopného tělesa n Tepelný výkon ve wattech Číslo výrobku Cena 1 Cena 2 elektrosada přiřazení wattového výkonu 75/65-20 C 70/55-20 C 55/45-20 C 70/55-24 C 55/45-24 C otopné těleso a kryt v sériové bílé barvě (RAL 9016) otopné těleso a/ nebo kryty podle vzorníku barev Kermi , CHV1A K 19624, , , CHV1A K 22695, , , CHV1A K 23527, , , CHV1A K 25724, , , CHV1A K 26599, ,- Radiátory v chromovaném provedení Cena 3 elektrosada přiřazení wattového výkonu 75/65-20 C 70/55-20 C 55/45-20 C 70/55-24 C 55/45-24 C otopné těleso v chromu, kryt v sériové bílé barvě (RAL 9016) nebo barevný , CHV1A Z.. K 27409, , CHV1A Z.. K 32016, , CHV1A Z.. K 33787, , CHV1A Z.. K 36517, , CHV1A Z.. K 38735,- W antikorozní ochranná vrstva (RAL 9016): + 40 % k ceně 1 Při objednání uveďte: barvu, provedení, W antikorozní ochranná vrstva (barva): na poptávku druhou barvu. Viz rozevírací strana. W atypická řešení: na poptávku Příklad objednávky 1: Credo-Half, 1466 x 460, v bílé barvě (RAL 9016), provedení levostranné, kryt bílý (RAL 9016) č. výr.: CHV1A L 2 K pro přídavné elektrické vytápění objednejte pro model CredoHalf vhodnou elektrosadu na straně 69 Příklad objednávky 2: Credo-Half, 1466 x 460, barvě circon stříbrná Metallic, provedení levostranné, druhá barva (kryt) bílá (RAL 9016) č. výr.: CHV1A barva radiátoru: stříbrná circon Metallic, provedení levostranné, druhá barva (kryt) bílá (RAL 9016) Ceník a technické informace I/2019 Designová otopná tělesa 67

70 Credo-Half Technické informace k teplovodnímu vytápění Rozměry Credo-Half čelní pohled pohled z boku pohled zezadu BH: BL: BT: skutečná stavební výška skutečná stavební délka stavební hloubka E: odvzdušnění H: vzdálenost horního upevnění od středu připojovací trubky H1: spodní blok trubek H2: blok trubek L1, L2, L3: vzdálenosti vrtaných otvorů Ø20 NA: VL/RL: rozteč připojení přívod nebo zpátečka typ výrobku Vzdálenost spodní hrany radiátoru k podlaze min Tato vzdálenost by se podle optických hledisek měla přizpůsobit poměrům v místnosti. BH BL BT NA H H1 H2 L1 L2 L3 Hmotnost kg Obsah vody l , ,30 3, , ,00 4,40 05 Charakteristické vyrovnání viz strana , ,20 5, , ,50 5, , ,90 7,20 W připojení: 2 x G 3/4" vnější závit dozadu, rozteč připojení 50. Přívodní trubky výhradně ze stěny. Přívod sériově uvnitř (na rohovém ventilu), přívod vně (na uzavíracím šroubení) je možný při diferenčním tlaku do cca 200 mbar (na základě toho příp. hlučnost). Není vhodné pro jednotrubkový systém. W odvzdušnění: G 1/4" dozadu, ve vnější sběrné trubce W vypouštění: G 1/2" (vnitřní závit) dolů W provozní tlak: max. 10 bar W zkušební tlak: 13 bar W provozní podmínky: teplá voda do 110 C Možnost přídavného elektrického vytápění (max. teplota přívodu 80 C), elektrosadu lze namontovat dodatečně. 68 Designová otopná tělesa Ceník a technické informace I/2019

71 Informace k přídavnému elektrickému vytápění Ceny a wattový výkon elektrosady (přídavné elektrické vytápění) Popis výrobku Wattový výkon Dodací jednotka Číslo výrobku bílá Cena v CZK bez DPH I/2019 Číslo výrobku titan Cena v CZK bez DPH I/2019 Elektrosada WKS v bílé nebo titanové barvě Elektrosada WKS se skládá z vývodu na stěnu (krytí IPX4), elektronicky ovládané topné tyče a regulátoru Standard. Elektrosada WFS v bílé nebo titanové barvě Elektrosada WFS se skládá z vývodu na stěnu (krytí IPX4) vč. rádiového přijímače, elektronicky ovládané topné tyče a bezdrátového regulátoru Funk-Standard. Elektrosada WFC v bílé nebo titanové barvě Elektrosada WFC se skládá z vývodu na stěnu (krytí IPX4) vč. rádiového přijímače, elektronicky ovládané topné tyče a bezdrátového regulátoru Funk-Comfort. 150 W / AC 230 V 1 kus ZE ,- ZE ,- 300 W / AC 230 V 1 kus ZE ,- ZE ,- 400 W / AC 230 V 1 kus ZE ,- ZE ,- 600 W / AC 230 V 1 kus ZE ,- ZE ,- 800 W / AC 230 V 1 kus ZE ,- ZE , W / AC 230 V 1 kus ZE ,- ZE ,- 150 W / AC 230 V 1 kus ZE ,- ZE ,- 300 W / AC 230 V 1 kus ZE ,- ZE ,- 400 W / AC 230 V 1 kus ZE ,- ZE ,- 600 W / AC 230 V 1 kus ZE ,- ZE ,- 800 W / AC 230 V 1 kus ZE ,- ZE , W / AC 230 V 1 kus ZE ,- ZE ,- 150 W / AC 230 V 1 kus ZE ,- ZE ,- 300 W / AC 230 V 1 kus ZE ,- ZE ,- 400 W / AC 230 V 1 kus ZE ,- ZE ,- 600 W / AC 230 V 1 kus ZE ,- ZE ,- 800 W / AC 230 V 1 kus ZE ,- ZE , W / AC 230 V 1 kus ZE ,- ZE ,- Pro přídavné elektrické vytápění objednejte pro model Credo-Half vhodnou elektrosadu. Přiřazení různých výkonů topných tyčí k velikostem radiátorů naleznete v tabulce Tepelné výkony elektrosada, strana 67. Technický popis viz strana 73. Připojení modelu Credo-Half s přídavným elektrickým vytápěním Instalace je možná přes uzavírací šroubení zdola. Elektrosadu lze namontovat i dodatečně. Pozor: Pro vzhledově náročnou instalaci doporučujeme elektroinstalační krabici v bezprostřední blízkosti radiátoru. Elektrickou topnou tyč je možno namontovat i dodatečně. Radiátor lze demontovat pouze po vypuštění vody v topné soustavě, protože topná tyč přes uzavírací šroubení zasahuje do tělesa. Ceník a technické informace I/2019 Designová otopná tělesa 69

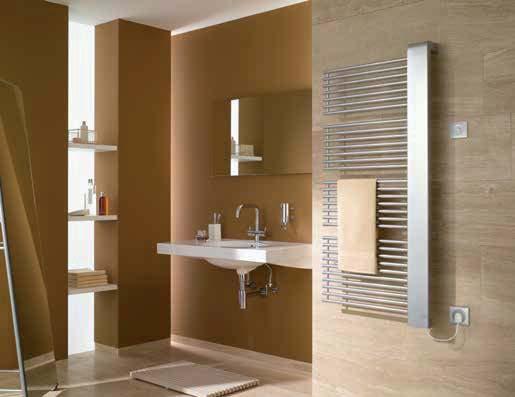

72 Credo-Half -E Výhody výrobku W otopné těleso pro výhradně elektrický provoz W příčné trubky na stranách otevřené, aby bylo možné pohodlně pověsit ručníky k ohřátí W upevnění zepředu není viditelné W volitelně v pravostranném nebo levostranném provedení W dvoubarevné provedení (kryt v barevném kontrastu s radiátorem) W příčné trubky lze dodat v chromovém provedení Provedení Upozornění: chromované provedení není vhodné do místností s agresivním vlhkým ovzduším. Kuchyně, koupelny atd. a rovněž místa mimo dosah sprch, toalet apod. není z tohoto hlediska třeba považovat za místnosti s agresivním vlhkým ovzduším. Mějte na paměti, že povrchová teplota chromovaných radiátorů je výrazně vyšší než u lakovaných radiátorů. W Lze dodat antikorozní ochrannou vrstvu. Technický popis viz strana 255. elektrosada WKS vlevo provedení C bílá barva provedení titan elektrosada WFS vlevo provedení E bílá barva provedení titan elektrosada WFC vlevo provedení G bílá barva provedení titan Obsah dodávky W Montážní sada je přiložena, splňuje třídy požadavků I a II podle směrnice VDI Na místě montáže je nutné zkontrolovat dostatečnou nosnost stavebního materiálu stěny. Všechny viditelné části upevnění v barvě otopného tělesa. elektrosada WKS vpravo provedení D bílá barva provedení titan elektrosada WFS vpravo provedení F bílá barva provedení titan elektrosada WFC vpravo provedení H bílá barva provedení titan W Naplněno nehořlavou, nejedovatou teplonosnou kapalinou. Odolnost vůči mrazu do cca -15 C. Elektrická topná Doplňky tyč je namontovaná, včetně elektronické regulace a ovládacího prvku (elektrosada WKS, WFS nebo WFC). W Elektrosada WKS, WFS nebo Špičkové kvalitativní parametry vysoce přesahující požadavky normy. WFC. Technický popis viz strana Designová otopná tělesa Ceník a technické informace I/2019

73 Informace o cenách pro výhradně elektrický provoz Ceny a tepelné výkony Lakované radiátory Cena v CZK bez DPH I/2019 Stavební výška Stavební délka Stavební hloubka Tepelný výkon ve wattech Číslo výrobku Cena 1 Cena 2 Cena 3 Cena 4 Cena 5 Cena 6 elektrosada * otopné těleso a kryt v sériové bílé barvě (RAL 9016) vč. otopné těleso a/nebo kryty podle vzorníku barev Kermi vč. WKS v bílé barvě WFS v bílé barvě WFC v bílé barvě WKS v bílé barvě WFS v bílé barvě WFC v bílé barvě CHE1A K 26620, , , , , , CHE1A K 29819, , , , , , CHE1A K 30800, , , , , , CHE1A K 32997, , , , , , CHE1A K 33979, , , , , ,- Rádiátory v chromovaném provedení Cena 7 Cena 8 Cena 9 elektrosada * otopné těleso v chromu, kryt v sériové bílé barvě (RAL 9016) nebo barevný vč. WKS v bílé barvě WFS v bílé barvě WFC v bílé barvě CHE1A Z.. K 34192, , , CHE1A Z.. K 38905, , , CHE1A Z.. K 40783, , , CHE1A Z.. K 43513, , , CHE1A Z.. K 45731, , ,- W elektrosada (WKS, WFS, WFC) v titanové barvě: + CZK 1152,- W antikorozní ochranná vrstva (RAL 9016): na poptávku W antikorozní ochranná vrstva (barva): na poptávku Při objednání uveďte: barvu, provedení, druhou barvu. Viz rozevírací strana. Příklad objednávky 1: Credo-Half, 1827 x 610, v bílé barvě (RAL 9016), provedení s elektrosadou WKS vpravo v bílé barvě, druhá barva (kryt) bílá (RAL 9016) č. výr.: CHE1A D 2 K Příklad objednávky 2: Credo-Half, 1827 x 610, v circon stříbrné Metallic, provedení s elektrosadou WKS vpravo v titanové barvě, druhá barva (kryt) bílá (RAL 9016) č. výr.: CHE1A barva radiátoru circon stříbrná Metallic, provedení s elektrosadou WKS vpravo v titanové barvě, druhá barva (kryt) bílá (RAL 9016) cena: otopné těleso s elektrosadou WKS v bílé barvě 40629,- CZK + příplatek za elektrosadu v titanové barvě 1152,- CZK = celková cena 41781,- CZK * Při dimenzování vezměte prosím na vědomí: uvedený výkon topné tyče se vztahuje na maximální elektrický příkon. Ten nelze srovnávat s normovaným tepelným výkonem radiátoru podle EN 442. Díky regulační systematice je zabráněno lokálnímu přehřátí radiátoru v elektrickém provozu. Z tohoto důvodu nelze konstantně dodávat maximální elektrický příkon a převést jej na tepelný výkon. Při obvyklých teplotách v místnosti z toho vyplývá výsledný tepelný výkon radiátoru ve výši cca 75 % uvedeného maximálního příkonu topné tyče. Ceník a technické informace I/2019 Designová otopná tělesa 71

74 Credo-Half -E Technické informace pro výhradně elektrické vytápění Rozměry Credo-Half-E čelní pohled pohled z boku pohled zezadu BH: skutečná stavební výška BL: skutečná stavební délka BT: stavební hloubka H: Vzdálenost horního upevnění od středu připojovací trubky H1: spodní blok trubek H2: blok trubek L1, L2, L3: vzdálenosti vrtaných otvorů Ø20 typ výrobku Tato vzdálenost by se podle optických hledisek měla přizpůsobit poměrům v místnosti. BH BL BT H H1 H2 L1 L2 L3 Hmotnost kg , , , , , , , , , ,90 Upozornění: Při instalaci je třeba dodržet normu ČSN , 2. vydání! Rozdělení ochranné oblasti viz strana 254. Místo instalace opatřete rovněž proudovým chráničem vypínací proud menší nebo roven 30 ma. W připojení: W zkušební tlak: W provozní podmínky: Elektrická topná tyč je předem namontovaná dole v rozdělovacím potrubí. Montáž stěnových prvků na elektroinstalační krabici nebo montáž na stěnu pomocí hmoždinek. 13 bar Model Credo-Half-E se provozuje jako výhradně elektrický radiátor. Elektrická topná tyč je připojena vývodem na stěně k síti 230 V 50 Hz AC. 72 Designová otopná tělesa Ceník a technické informace I/2019

75 Elektrosada WKS elektrosada WKS bílá elektrosada WKS titanová Varianta WKS se skládá z vývodu na stěnu (krytí IPX4), elektronicky ovládané topné tyče a regulátoru Standard. Délka kabelu topné tyče: cca 1,2 m. Regulátor Standard se namontuje na podomítkovou krabici. Zdroj napětí v podomítkové krabici připravené pro regulátor. Propojení mezi regulátorem a vývodem na stěně pomocí kabelových spojů v místě instalace. Vývod na stěně se namontuje na podomítkovou krabici. Vývod na stěnu a regulátor jsou k dispozici v bílé a titanové barvě. Funkce regulátoru: W plynulá regulace teploty W funkce Booster (60 minut plné zatížení) W funkce ochrany proti zamrznutí W ukazatel funkcí (vytápění, vypnuto, booster) W možnost změny nastavení regulace teploty v místnosti na pouhou funkci sušení ručníků Elektrosada WFS Varianta WFS se skládá z vývodu na stěnu (krytí IPX4) vč. rádiového přijímače, elektronicky ovládané topné tyče a bezdrátového regulátoru Funk-Standard. Délka kabelu topné tyče: cca 1,2 m. Vývod na stěně se namontuje na podomítkovou krabici. Vývod na stěnu a regulátor jsou k dispozici v bílé a titanové barvě. Díky provozu regulátoru na baterie jej lze umístit libovolně v prostoru. Funkce regulátoru: W plynulá regulace teploty W funkce Booster (60 minut plné zatížení) W funkce ochrany proti zamrznutí W ukazatel funkcí (vytápění, vypnuto, booster) W možnost změny nastavení regulace teploty v místnosti na pouhou funkci sušení ručníků elektrosada WFS bílá elektrosada WFS titanová Elektrosada WFC elektrosada WFC bílá elektrosada WFC titanová Varianta WFC se skládá z vývodu na stěnu (krytí IPX4) vč. rádiového přijímače, elektronicky ovládané topné tyče a bezdrátového regulátoru Funk-Comfort. Délka kabelu topné tyče: cca 1,2 m. Vývod na stěně se namontuje na podomítkovou krabici. Vývod na stěnu a regulátor jsou k dispozici v bílé a titanové barvě. Díky provozu regulátoru na baterie jej lze umístit libovolně v prostoru. Dálkový bezdrátový regulátor je vybaven nastavovacím kolečkem, jehož prostřednictvím lze programovat a řídit různé funkce. Funkce regulátoru: W regulace teploty v místnosti na úroveň vytápění a poklesu během naprogramovaných časových intervalů programovatelný časový interval: 15 minut 2 přednastavené, 1 libovolně programovatelný týdenní program (teplota v místnosti) W individuální funkce ohřevu ručníků během dne v závislosti na teplotě v místnosti během naprogramovaných časových intervalů programovatelný časový interval: 15 minut 1 přednastavený, 1 libovolně programovatelný W funkce Booster (s možností nastavení minut) W funkce ochrany proti zamrznutí W ukazatel funkcí (teplota v místnosti, den v týdnu, čas) W provozní režim Přítomnost W provozní režim Nepřítomnost Ceník a technické informace I/2019 Designová otopná tělesa 73

76 Příslušenství Credo-Half, Credo-Half -E Označení Obrázek Popis Číslo výrobku Dodací množství Množstevní jednotka Cena / množstevní jednotka CZK bez DPH Háček na ručník Dodatečná stavební hloubka v případě namontovaného háčku na ručníky povrch pochromovaný ZC kus 978,- / kus Kartáč na čištění kartáč na čištění, třídílný ZK kus 947,- / kus Termostatická hlavice bílá ZV kus 385,- / kus vzhled nerezu ZV kus 587,- / kus 74 Designová otopná tělesa Ceník a technické informace I/2019

77 Náhradní díly Označení Obrázek Popis Číslo výrobku Dodací množství Množstevní jednotka Cena / množstevní jednotka CZK bez DPH Montážní sada Sadu tvoří: 1 deska pro upevnění na stěnu, 1 horní krytka upevnění, 4 šrouby Ø 6 x 80, 4 hmoždinky Ø 10, 2 závitové tyče 6 x 60, 6 šestihranných matic, 4 kuželové destičky, 4 kuželové podložky, 1 svěrná příchytka, 1 tvarovka pro připojení na stěnu, 1 spodní krytka upevnění, 1 upevňovací část s podložkou s podélným otvorem, 1 distanční vložka na stěnu s uzavíracím čepem, 1 šroub Ø 5 x 60, 1 hmoždinka Ø 8, 1 odvzdušňovací zátka. Vhodné pro třídy požadavků I a II. Termostatická hlavice viditelné díly, bílé ZB kus 1709,- / kus * Při objednání je nutno uvést barvu: viditelné díly, v barvě ZB0192* 1 kus 2136,- / kus Odvzdušňovací zátky chrom ZV kus 455,- / kus Ø 1/4 10 kusů v sadě. ZT kus 62,- / kus Ceník a technické informace I/2019 Designová otopná tělesa 75

78 Vzdušná lehká dynamika 76 Designová otopná tělesa Ceník a technické informace I/2019

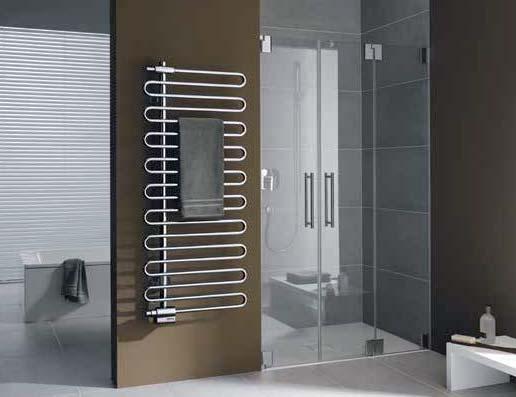

79 Icaro Icaro W W W W W W s integrovanou ventilovou vložkou a zakrytým 50 připojením včetně termostatické hlavice a připojovacího šroubení možnost změny na levostranné nebo pravostranné provedení verze s přídavným elektrickým vytápěním Icaro-E pro výhradně elektrické vytápění lze dodat i v chromovaném provedení Icaro ventilové otopné těleso strana 78 Icaro-E výhradně elektrické otopné těleso strana82 Ceník a technické informace I/2019 Designová otopná tělesa 77

80 Icaro Výhody výrobku Provedení možnost změny na levostranné nebo pravostranné provedení W ventilové otopné těleso pro teplovodní vytápění W trubkový had na stranách otevřený, pro možnost pohodlného pověšení ručníků k ohřátí W připojení zakryté W upevnění zepředu není viditelné W 50 připojení vzadu W možnost provozu přídavného elektrického vytápění, topnou tyč lze namontovat dodatečně W možnost změny na levostranné nebo pravostranné provedení W lze dodat v chromovaném provedení Upozornění: chromované provedení není vhodné do místností s agresivním vlhkým ovzduším. Kuchyně, koupelny atd. a rovněž místa mimo dosah sprch, toalet apod. není z tohoto hlediska třeba považovat za místnosti s agresivním vlhkým ovzduším. Mějte na paměti, že povrchová teplota chromovaných radiátorů je výrazně vyšší než u lakovaných radiátorů. W Lze dodat antikorozní ochrannou vrstvu. Technický popis viz strana 255. Obsah dodávky W včetně připojovacího šroubení a termostatické hlavice W Montážní sada je přiložena, splňuje třídy požadavků I a II podle směrnice VDI Na místě montáže je nutné zkontrolovat dostatečnou nosnost stavebního materiálu stěny. Všechny viditelné části upevnění v barvě otopného tělesa. Špičkové kvalitativní parametry vysoce přesahující požadavky normy. 78 Designová otopná tělesa Ceník a technické informace I/2019

81 Informace o cenách teplovodního vytápění Ceny a tepelný výkon Lakované radiátory Cena v CZK bez DPH I/2019 Stavební výška Stavební délka Stavební hloubka Exponent otopného tělesa n Tepelný výkon ve wattech Číslo výrobku Cena 1 Cena 2 elektrosada přiřazení wattového výkonu 75/65-20 C 70/55-20 C 55/45-20 C 70/55-24 C 55/45-24 C otopné těleso v sériové bílé barvě (RAL 9016) otopné těleso podle vzorníku barev Kermi , CRV1A XXK 20050, , , CRV1A XXK 20669, , , CRV1A XXK 22439, , , CRV1A XXK 23228, ,- Radiátory v chromovaném provedení Cena 3 elektrosada přiřazení wattového výkonu 75/65-20 C 70/55-20 C 55/45-20 C 70/55-24 C 55/45-24 C Radiátory v chromovaném provedení , CRV1A Z XXK 33040, , CRV1A Z XXK 34960, , CRV1A Z XXK 38586, , CRV1A Z XXK 41615,- W antikorozní ochranná vrstva (RAL 9016): + 40 % k ceně 1 W antikorozní ochranná vrstva (barva): na poptávku Při objednání uveďte: barvu. W atypická řešení: na poptávku Viz rozevírací strana. pro přídavné elektrické vytápění Příklad objednávky 1: Icaro, 1866 x 400, v bílé barvě (RAL 9016) objednejte pro model Icaro vhodnou elektrosadu na straně 81 č. výr.: CRV1A XXK Příklad objednávky 2: Icaro, 1866 x 400, v barvě circon stříbrná Metallic č. výr.: CRV1A barva radiátoru: circon stříbrná Metallic Ceník a technické informace I/2019 Designová otopná tělesa 79

82 Icaro Technické informace k teplovodnímu vytápění Rozměry Icaro čelní pohled pohled z boku pohled zezadu 70 BH: skutečná stavební výška BL: skutečná stavební délka BT: stavební hloubka H: vzdálenost upevnění od středu přípojovacího potrubí M: střed připojení NA: rozteč připojení VL/RL: přívod nebo zpátečka min RL/VL G 3/4 typ výrobku Vzdálenost spodní hrany radiátoru k podlaze min Tato vzdálenost by se podle optických hledisek měla přizpůsobit poměrům v místnosti. BH BL BT NA H M Hmotnost kg Obsah vody l ,80 3, ,60 4, ,30 4, ,90 5,50 05 Charakteristické vyrovnání viz strana 274. W připojení: 2 x G 3/4" vnější závit vzadu, rozteč připojení 50, připojení na rozvody trubek výhradně ze stěny. Přívod sériově vlevo, při diferenčním tlaku do cca 200 mbar možnost přívodu vpravo (na základě toho příp. hlučnost). Vhodné pro jednotrubkový systém. W odvzdušnění: G 1/2" nahoru, zakryté krytkou W provozní tlak: max. 10 bar W zkušební tlak: 13 bar W provozní podmínky: teplá voda do 100 C Možnost přídavného elektrického vytápění pouze u dvoutrubkového připojení (max. teplota přívodu 80 C), elektrosadu lze namontovat dodatečně. 80 Designová otopná tělesa Ceník a technické informace I/2019

83 Informace k přídavnému elektrickému vytápění Ceny a wattový výkon elektrosady (přídavné elektrické vytápění) Popis výrobku Wattový výkon Dodací jednotka Číslo výrobku bílá Cena v CZK bez DPH I/2019 Číslo výrobku titan Cena v CZK bez DPH I/2019 Elektrosada WKS v bílé nebo titanové barvě Elektrosada WKS se skládá z vývodu na stěnu (krytí IPX4), elektronicky ovládané topné tyče a regulátoru Standard. Elektrosada WFS v bílé nebo titanové barvě Elektrosada WFS se skládá z vývodu na stěnu (krytí IPX4) vč. rádiového přijímače, elektronicky ovládané topné tyče a bezdrátového regulátoru Funk-Standard. Elektrosada WFC v bílé nebo titanové barvě Elektrosada WFC se skládá z vývodu na stěnu (krytí IPX4) vč. rádiového přijímače, elektronicky ovládané topné tyče a bezdrátového regulátoru Funk-Comfort. 150 W / AC 230 V 1 kus ZE ,- ZE ,- 300 W / AC 230 V 1 kus ZE ,- ZE ,- 400 W / AC 230 V 1 kus ZE ,- ZE ,- 600 W / AC 230 V 1 kus ZE ,- ZE ,- 800 W / AC 230 V 1 kus ZE ,- ZE ,- 150 W / AC 230 V 1 kus ZE ,- ZE ,- 300 W / AC 230 V 1 kus ZE ,- ZE ,- 400 W / AC 230 V 1 kus ZE ,- ZE ,- 600 W / AC 230 V 1 kus ZE ,- ZE ,- 800 W / AC 230 V 1 kus ZE ,- ZE ,- 150 W / AC 230 V 1 kus ZE ,- ZE ,- 300 W / AC 230 V 1 kus ZE ,- ZE ,- 400 W / AC 230 V 1 kus ZE ,- ZE ,- 600 W / AC 230 V 1 kus ZE ,- ZE ,- 800 W / AC 230 V 1 kus ZE ,- ZE ,- Pro přídavné elektrické vytápění objednejte pro model Icaro vhodnou elektrosadu. Přiřazení různých výkonů topných tyčí k velikostem radiátorů naleznete v tabulce Tepelné výkony elektrosada, strana 79. Technický popis viz strana 85. Připojení otopného tělesa Icaro s přídavným elektrickým vytápěním Elektrosadu lze namontovat i dodatečně. Pozor: Pro vzhledově náročnou instalaci doporučujeme elektroinstalační krabici v bezprostřední blízkosti radiátoru. Radiátor lze demontovat pouze po úplném vypuštění vody v topné soustavě, protože topná tyč přes uzavírací šroubení zasahuje do tělesa. Ceník a technické informace I/2019 Designová otopná tělesa 81

84 Icaro -E Výhody výrobku W otopné těleso pro výhradně elektrické vytápění W trubkový had na stranách otevřený, pro možnost pohodlného pověšení ručníků k ohřátí W upevnění zepředu není viditelné W lze dodat v chromovaném provedení Upozornění: chromované provedení není vhodné do místností s agresivním vlhkým ovzduším. Kuchyně, koupelny atd. a rovněž místa mimo dosah sprch, toalet apod. není z tohoto hlediska třeba považovat za místnosti s agresivním vlhkým ovzduším. Mějte na paměti, že povrchová teplota chromovaných radiátorů je výrazně vyšší než u lakovaných radiátorů. W Lze dodat antikorozní ochrannou vrstvu. Technický popis viz strana 255. Provedení Obsah dodávky W Montážní sada je přiložena, splňuje třídy požadavků I a II podle směrnice VDI Na místě montáže je nutné zkontrolovat dostatečnou nosnost stavebního materiálu elektrosada FKS vlevo provedení I bílá barva provedení chromově stříbrná barva elektrosada WKS vlevo provedení C bílá barva provedení titan elektrosada WFS vlevo provedení E bílá barva provedení titan elektrosada WFC vlevo provedení G bílá barva provedení titan stěny. Všechny viditelné části upevnění v barvě otopného tělesa. W Naplněno nehořlavou, nejedovatou teplonosnou kapalinou. Odolnost vůči mrazu do cca -15 C. Elektrická topná tyč je namontovaná, včetně elektronické regulace a ovládacího prvku (elektrosada elektrosada FKS vpravo provedení J bílá barva provedení chromově stříbrná barva elektrosada WKS vpravo provedení D bílá barva provedení titan elektrosada WFS vpravo provedení F bílá barva provedení titan elektrosada WFC vpravo provedení H bílá barva provedení titan FKS, WKS, WFS nebo WFC). W Elektrosada FKS, WKS, WFS nebo WFC. Technický popis viz strana 85. Špičkové kvalitativní parametry vysoce přesahující požadavky normy. 82 Designová otopná tělesa Ceník a technické informace I/2019

85 Informace o cenách pro výhradně elektrický provoz Ceny a tepelné výkony Lakované radiátory Cena v CZK bez DPH I/2019 Stavební výška Stavební délka Stavební hloubka Tepelný výkon ve wattech Číslo výrobku Cena 1 Cena 2 Cena 3 Cena 4 Cena 5 Cena 6 elektrosada * otopné těleso v sériové bílé barvě (RAL 9016) vč. otopné těleso podle vzorníku barev Kermi vč. FKS / WKS v bílé barvě WFS v bílé barvě WFC v bílé barvě FKS / WKS v bílé barvě WFS v bílé barvě WFC v bílé barvě CRE1A XK 27451, , , , , , CRE1A XK 28198, , , , , , CRE1A XK 29968, , , , , , CRE1A XK 30906, , , , , ,- Radiátory v chromovaném provedení Cena 7 Cena 8 Cena 9 elektrosada * otopné těleso v chromovaném provedení vč. FKS / WKS v bílé barvě WFS v bílé barvě WFC v bílé barvě CRE1A Z. XK 40826, , , CRE1A Z. XK 42852, , , CRE1A Z. XK 46478, , , CRE1A Z. XK 49614, , ,- W antikorozní ochranná vrstva (RAL 9016): na poptávku W antikorozní ochranná vrstva (barva): na poptávku W elektrosada FKS v chromově stříbrné barvě: + CZK 2325,- W elektrosada (WKS, WFS, WFC) v titanové barvě: + CZK 1152,- Při objednání uveďte: barvu, provedení. Viz rozevírací strana. Příklad objednávky 1: Icaro-E, 1421 x 600, v bílé barvě (RAL 9016), provedení s elektrosadou WKS vlevo v bílé barvě č. výr.: CRE1A C XK Příklad objednávky 2: Icaro-E, 1421 x 600, circon stříbrná Metallic, provedení s elektrosadou WKS vlevo v titanové barvě č. výr.: CRE1A barva radiátoru: circon stříbrná Metallic, elektrosada WKS vlevo, v titanové barvě cena: otopné těleso s elektrosadou WKS v bílé barvě 33467,- CZK + příplatek za elektrosadu v titanové barvě 1152,- CZK = celková cena 34619,- CZK * Při dimenzování vezměte prosím na vědomí: uvedený výkon topné tyče se vztahuje na maximální elektrický příkon. Ten nelze srovnávat s normovaným tepelným výkonem radiátoru podle EN 442. Díky regulační systematice je zabráněno lokálnímu přehřátí radiátoru v elektrickém provozu. Z tohoto důvodu nelze konstantně dodávat maximální elektrický příkon a převést jej na tepelný výkon. Při obvyklých teplotách v místnosti z toho vyplývá výsledný tepelný výkon radiátoru ve výši cca 75 % uvedeného maximálního příkonu topné tyče. Ceník a technické informace I/2019 Designová otopná tělesa 83

86 76 Icaro -E Technické informace pro výhradně elektrické vytápění Rozměry Icaro-E čelní pohled pohled z boku pohled zezadu BH: skutečná stavební výška BL: skutečná stavební délka BT: stavební hloubka H: vzdálenost upevnění ke spodní hraně připojovacího závitu M: středové napojení k hraně tělesa (trubkového hada) typ výrobku Připojení elektrosady FKS Tato vzdálenost by se podle optických hledisek měla přizpůsobit poměrům v místnosti. BH W připojení: BL BT H M Hmotnost kg , , , ,00 W zkušební tlak: 13 bar Elektrická topná tyč je předem namontovaná dole v rozdělovacím potrubí. Montáž stěnových prvků na elektroinstalační krabici nebo montáž na stěnu pomocí hmoždinek. FKS se zástrčkou pro přímé zapojení do zásuvky. W provozní podmínky: Upozornění: Při instalaci je třeba dodržet normu ČSN , 2. vydání! Rozdělení ochranné oblasti viz strana 254. Místo instalace opatřete rovněž proudovým chráničem vypínací proud menší nebo roven 30 ma. Model Icaro-E lze provozovat jako výhradně elektrický radiátor. Elektrická topná tyč je připojena vývodem na stěně, resp. zástrčkou k síti 230 V 50 Hz AC. 84 Designová otopná tělesa Ceník a technické informace I/2019

87 Elektrosada FKS Varianta FKS se skládá z elektronicky ovládané topné tyče vč. regulátoru (krytí IPX4), který se namontuje na otopné těleso. Délka kabelu topné tyče: cca 1,2 m. Po přestavbě lze regulátor namontovat na pravou nebo levou otopného tělesa. Provedení se zástrčkou pro přímé zapojení do zásuvky. Regulátor je k dispozici v bílé barvě a stříbrně chromovaném provedení. Funkce regulátoru: W plynulá regulace teploty W funkce Booster (60 minut plné zatížení) W funkce ochrany proti zamrznutí W ukazatel funkcí (vytápění, vypnuto, booster) W při uvedení do provozu možnost změny nastavení regulace teploty v místnosti na pouhou funkci sušení ručníků elektrosada FKS bílá elektrosada FKS v chromově stříbrné barvě Elektrosada WKS elektrosada WKS bílá elektrosada WKS titanová Varianta WKS se skládá z vývodu na stěnu (krytí IPX4), elektronicky ovládané topné tyče a regulátoru Standard. Délka kabelu topné tyče: cca 1,2 m. Regulátor Standard se namontuje na podomítkovou krabici. Zdroj napětí v podomítkové krabici připravené pro regulátor. Propojení mezi regulátorem a vývodem na stěně pomocí kabelových spojů v místě instalace. Vývod na stěně se namontuje na podomítkovou krabici. Vývod na stěnu a regulátor jsou k dispozici v bílé a titanové barvě. Funkce regulátoru: W plynulá regulace teploty W funkce Booster (60 minut plné zatížení) W funkce ochrany proti zamrznutí W ukazatel funkcí (vytápění, vypnuto, booster) W možnost změny nastavení regulace teploty v místnosti na pouhou funkci sušení ručníků Elektrosada WFS Varianta WFS se skládá z vývodu na stěnu (krytí IPX4) vč. rádiového přijímače, elektronicky ovládané topné tyče a bezdrátového regulátoru Funk-Standard. Délka kabelu topné tyče: cca 1,2 m. Vývod na stěně se namontuje na podomítkovou krabici. Vývod na stěnu a regulátor jsou k dispozici v bílé a titanové barvě. Díky provozu regulátoru na baterie jej lze umístit libovolně v prostoru. Funkce regulátoru: W plynulá regulace teploty W funkce Booster (60 minut plné zatížení) W funkce ochrany proti zamrznutí W ukazatel funkcí (vytápění, vypnuto, booster) W možnost změny nastavení regulace teploty v místnosti na pouhou funkci sušení ručníků elektrosada WFS bílá elektrosada WFS titanová Elektrosada WFC elektrosada WFC bílá elektrosada WFC titanová Varianta WFC se skládá z vývodu na stěnu (krytí IPX4) vč. rádiového přijímače, elektronicky ovládané topné tyče a bezdrátového regulátoru Funk-Comfort. Délka kabelu topné tyče: cca 1,2 m. Vývod na stěně se namontuje na podomítkovou krabici. Vývod na stěnu a regulátor jsou k dispozici v bílé a titanové barvě. Díky provozu regulátoru na baterie jej lze umístit libovolně v prostoru. Dálkový bezdrátový regulátor je vybaven nastavovacím kolečkem, jehož prostřednictvím lze programovat a řídit různé funkce. Funkce regulátoru: W regulace teploty v místnosti na úroveň vytápění a poklesu během naprogramovaných časových intervalů programovatelný časový interval: 15 minut 2 přednastavené, 1 libovolně programovatelný týdenní program (teplota v místnosti) W individuální funkce ohřevu ručníků během dne v závislosti na teplotě v místnosti během naprogramovaných časových intervalů programovatelný časový interval: 15 minut 1 přednastavený, 1 libovolně programovatelný W funkce Booster (s možností nastavení minut) W funkce ochrany proti zamrznutí W ukazatel funkcí (teplota v místnosti, den v týdnu, čas) W provozní režim Přítomnost W provozní režim Nepřítomnost Ceník a technické informace I/2019 Designová otopná tělesa 85

88 Příslušenství Icaro, Icaro -E Označení Obrázek Popis Číslo výrobku Dodací množství Množstevní jednotka Cena / množstevní jednotka CZK bez DPH Kartáč na čištění kartáč na čištění, třídílný ZK kus 947,- / kus Rozpěrka Pro Icaro. Další montážní příslušenství pro situace připojení odlišné od přílohy D podle předpisu VDI 6036 (nenosné potrubí). viditelné díly, bílé ZB kus 468,- / kus viditelné díly, v chromu ZB kus 842,- / kus * Při objednání je nutno uvést barvu: viditelné díly, v barvě ZB0322* 1 kus 585,- / kus 86 Designová otopná tělesa Ceník a technické informace I/2019

89 Náhradní díly Označení Obrázek Popis Číslo výrobku Dodací množství Množstevní jednotka Cena / množstevní jednotka CZK bez DPH Montážní sada Sadu tvoří: 2 závěsné jednotky, 2 stěnové držáky, 4 hmoždinky Ø10, 4 šrouby 7 x 55, 2 krytky upevnění, 4 šrouby se zápustnou hlavou 5 x 35, 1 krycí víčko odvzdušnění, 1 odvzdušňovací zátka G 1/2", 1 zaslepovací zátka G 1/2". Vhodné pro třídy požadavků I a II. Rozpěrka viditelné díly, bílé ZM kus 1778,- / kus viditelné díly, v chromu ZM kus 2145,- / kus * Při objednání je nutno uvést barvu: viditelné díly, v barvě ZM0111* 1 kus 2223,- / kus Pro Icaro-E. Navíc k montážní sadě ZM0111. viditelné díly, bílé ZB kus 468,- / kus viditelné díly, v chromu ZB kus 842,- / kus * Při objednání je nutno uvést barvu: Termostatická hlavice viditelné díly, v barvě ZB0322* 1 kus 585,- / kus chrom ZV kus 455,- / kus Ceník a technické informace I/2019 Designová otopná tělesa 87

90 Funkčnost se pojí s komfortem 88 Designová otopná tělesa Ceník a technické informace I/2019

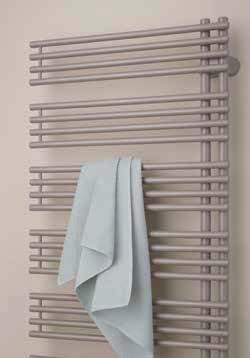

91 Diveo Diveo W W W W W volitelně v pravostranném nebo levostranném provedení volitelně varianta se stranovým nebo středovým připojením 50 verze s přídavným elektrickým vytápěním Diveo-E pro výhradně elektrické vytápění lze dodat i v chromovaném provedení Diveo kompaktní otopné těleso strana 90 Diveo-E výhradně elektrické otopné těleso strana 94 Ceník a technické informace I/2019 Designová otopná tělesa 89

92 Diveo Výhody výrobku Provedení W kompaktní otopné těleso pro teplovodní vytápění W variabilní možnosti připojení W příčné trubky na stranách otevřené, aby bylo možné pohodlně pověsit ručníky k ohřátí W volitelně v pravostranném nebo levostranném provedení W lze dodat v chromovaném provedení Upozornění: chromované provedení není vhodné do místností s agresivním vlhkým ovzduším. Kuchyně, koupelny atd. a rovněž místa mimo dosah sprch, toalet apod. není z tohoto hlediska třeba považovat za místnosti s agresivním vlhkým ovzduším. Mějte na paměti, že povrchová teplota chromovaných radiátorů je výrazně vyšší než u lakovaných radiátorů. W Lze dodat antikorozní ochrannou vrstvu. Technický popis viz strana 255. Obsah dodávky provedení L sběrná trubka vlevo s bočním připojením provedení O sběrná trubka vlevo se středovým připojením W Montážní sada je přiložena, splňuje třídy požadavků I a II podle směrnice VDI Na místě montáže je nutné zkontrolovat dostatečnou nosnost stavebního materiálu stěny. Všechny viditelné části upevnění v barvě otopného tělesa. provedení R sběrná trubka vpravo s bočním připojením provedení W sběrná trubka vpravo se středovým připojením Doplňky Špičkové kvalitativní parametry vysoce přesahující požadavky normy. 90 Designová otopná tělesa Ceník a technické informace I/2019

93 Informace o cenách teplovodního vytápění Ceny a tepelné výkony Lakované radiátory Cena v CZK bez DPH I/2019 Stavební výška Stavební délka Stavební hloubka Exponent otopného tělesa n Tepelný výkon ve wattech Číslo výrobku Cena 1 Cena 2 elektrosada přiřazení wattového výkonu 75/65-20 C 70/55-20 C 55/45-20 C 70/55-24 C 55/45-24 C otopné těleso v sériové bílé barvě (RAL 9016) otopné těleso podle vzorníku barev Kermi , DVN1A XK 15166, , , DVN1A XK 17512, , , DVN1A XK 18173, , , DVN1A XK 19858, , , DVN1A XK 20519, ,- Radiátory v chromovaném provedení Cena 3 elektrosada přiřazení wattového výkonu 75/65-20 C 70/55-20 C 55/45-20 C 70/55-24 C 55/45-24 C radiátory v chromovaném provedení , DVN1A Z. XK 23975, , DVN1A Z. XK 27985, , DVN1A Z. XK 29563, , DVN1A Z. XK 31952, , DVN1A Z. XK 33872,- W antikorozní ochranná vrstva (RAL 9016): + 40 % k ceně 1 W antikorozní ochranná vrstva (barva): na poptávku Při objednání uveďte: barvu, provedení. W atypická řešení: na poptávku Viz rozevírací strana. Příklad objednávky 1: Diveo 1320 x 600 v bílé barvě (RAL 9016), pravostranné provedení se středovým připojením č. výr.: DVN1A W XK pro přídavné elektrické vytápění objednejte pro model Diveo vhodnou elektrosadu na straně 93 Příklad objednávky 2: Diveo 1320 x 600 v barvě circon stříbrná Metallic, pravostranné provedení se středovým připojením č. výr.: DVN1A barva radiátoru: circon stříbrná Metallic, pravostranné provedení se středovým připojením Ceník a technické informace I/2019 Designová otopná tělesa 91

94 Diveo Technické informace k teplovodnímu vytápění Rozměry modelu Diveo čelní pohled pohled z boku pohled zezadu BH BL 56 Ø BT 75 E 134 H 135 (120) BH: skutečná stavební výška BL: skutečná stavební délka BT: stavební hloubka E: odvzdušnění H: vzdálenost od horního k dolnímu upevnění L: vzdálenost upevnění ke středovému připojení NA: rozteč připojení VL/RL: přívod nebo zpátečka 1) vhodná šroubení 1) RL/VL G 1/2" RL/VL G 1/2" NA typ výrobku Diveo se středovým připojením 1) NA L RL/VL G 1/2" RL/VL G 1/2" Vzdálenost spodní hrany radiátoru k podlaze min Tato vzdálenost by se podle optických hledisek měla přizpůsobit poměrům v místnosti. BH BL BT NA H L Hmotnost kg Objem vody l ,60 2, ,00 3, ,90 4, ,40 5, ,50 6,40 14 Charakteristické vyrovnání viz strana 274. W připojení: 2 x G 1/2 vnější závit, stranové spodní zdola, rozteč 50. U středového připojení navíc 2 x G 1/2 vnitřní závit středový zdola. Přívod možný vlevo a vpravo. Vhodné pro jednotrubkový systém. W odvzdušnění: G 1/4 dozadu, ve vnější sběrné trubce W provozní tlak: max. 10 bar W zkušební tlak: 13 bar W provozní podmínky: teplá voda do 110 C Možnost přídavného elektrického vytápění (max. teplota přívodu 80 C). U středového připojení: elektrickou topnou tyč lze namontovat dodatečně. U stranového připojení: elektrickou topnou tyč nelze namontovat dodatečně, protože se z důvodu použití T-kusu změní poloha připojení. 92 Designová otopná tělesa Ceník a technické informace I/2019

95 Y Y Informace k přídavnému elektrickému vytápění Ceny a wattový výkon elektrosady Popis výrobku Elektrosada FKS v bílé nebo stříbrně chromové barvě Elektrosada FKS se skládá z elektronicky ovládané topné tyče vč. regulátoru (krytí IPX4), která se namontuje na radiátor. Po přestavbě lze regulátor namontovat na pravou nebo levou stranu radiátoru. Elektrosada WKS v bílé nebo titanové barvě Elektrosada WKS se skládá z vývodu na stěnu (krytí IPX4), elektronicky ovládané topné tyče a regulátoru Standard. Elektrosada WFS v bílé nebo titanové barvě Elektrosada WFS se skládá z vývodu na stěnu (krytí IPX4) vč. rádiového přijímače, elektronicky ovládané topné tyče a dálkového regulátoru Funk-Standard. Elektrosada WFC v bílé nebo titanové barvě Elektrosada WFC se skládá z vývodu na stěnu (krytí IPX4) vč. rádiového přijímače, elektronicky ovládané topné tyče a dálkového regulátoru Funk-Comfort. Wattový výkon Dodací jednotka Číslo výrobku bílá Cena v CZK bez DPH I/2019 Číslo výrobku titan / chromově stříbrný Cena v CZK bez DPH I/ W / AC 230 V 1 kus ZE ,- ZE ,- 300 W / AC 230 V 1 kus ZE ,- ZE ,- 400 W / AC 230 V 1 kus ZE ,- ZE ,- 600 W / AC 230 V 1 kus ZE ,- ZE ,- 800 W / AC 230 V 1 kus ZE ,- ZE ,- 150 W / AC 230 V 1 kus ZE ,- ZE ,- 300 W / AC 230 V 1 kus ZE ,- ZE ,- 400 W / AC 230 V 1 kus ZE ,- ZE ,- 600 W / AC 230 V 1 kus ZE ,- ZE ,- 800 W / AC 230 V 1 kus ZE ,- ZE ,- 150 W / AC 230 V 1 kus ZE ,- ZE ,- 300 W / AC 230 V 1 kus ZE ,- ZE ,- 400 W / AC 230 V 1 kus ZE ,- ZE ,- 600 W / AC 230 V 1 kus ZE ,- ZE ,- 800 W / AC 230 V 1 kus ZE ,- ZE ,- 150 W / AC 230 V 1 kus ZE ,- ZE ,- 300 W / AC 230 V 1 kus ZE ,- ZE ,- 400 W / AC 230 V 1 kus ZE ,- ZE ,- 600 W / AC 230 V 1 kus ZE ,- ZE ,- 800 W / AC 230 V 1 kus ZE ,- ZE ,- Pro přídavné elektrické vytápění objednejte pro model Diveo vhodnou elektrosadu. Přiřazení různých výkonů topných tyčí k velikostem radiátorů naleznete v tabulce Tepelné výkony elektrosada, strana 91. Technický popis viz strana 97. Připojení modelu Diveo s přídavným elektrickým vytápěním X X Připojení přívodu a zpátečky přes středové připojení 50 : instalace elektrické topné tyče je možná bez omezení v levé nebo pravé sběrné trubce. Při instalaci elektrické topné tyče jak v přívodu, tak i ve zpátečce je nutné použití T-kusu (připojení: 2 x G 1/2" vnitřní závit, 1 x G 1/2" vnější závit). Tím se změní poloha potrubí vůči radiátoru v horizontální (rozměr X) a vertikální (rozměr Y) rovině v závislosti na použitém rohovém ventilu a T-kusu. Při použití T-kusu ZT je Y = 19. Z tohoto důvodu nelze elektrickou topnou tyč po již provedené instalaci radiátoru dodatečně namontovat. Pozor: Pro vzhledově náročnou instalaci doporučujeme elektroinstalační krabici v bezprostřední blízkosti radiátoru. Radiátor lze demontovat pouze po úplném vypuštění vody v topné soustavě, protože topná tyč přes uzavírací šroubení zasahuje do tělesa. Ceník a technické informace I/2019 Designová otopná tělesa 93

96 Diveo -E Výhody výrobku Provedení W otopné těleso pro výhradně elektrické vytápění W příčné trubky na stranách otevřené, aby bylo možné pohodlně pověsit ručníky k ohřátí W volitelně v pravostranném nebo levostranném provedení W lze dodat v chromovaném provedení Upozornění: chromované provedení není vhodné do místností s agresivním vlhkým ovzduším. Kuchyně, koupelny atd. a rovněž místa mimo dosah sprch, toalet apod. není z tohoto hlediska třeba považovat za místnosti s agresivním vlhkým ovzduším. Mějte na paměti, že povrchová teplota chromovaných radiátorů je výrazně vyšší než u lakovaných radiátorů. W Lze dodat antikorozní ochrannou vrstvu. Technický popis viz strana 255. Obsah dodávky W Montážní sada je přiložena, splňuje třídy požadavků I a II podle směrnice VDI elektrosada FKS vlevo provedení I bílá barva provedení chromově stříbrná barva elektrosada WKS vlevo provedení C bílá barva provedení titan elektrosada WFS vlevo provedení E bílá barva provedení titan elektrosada WFC vlevo provedení G bílá barva provedení titan Na místě montáže je nutné zkontrolovat dostatečnou nosnost stavebního materiálu stěny. Všechny viditelné části upevnění v barvě otopného tělesa. W Naplněno nehořlavou, nejedovatou teplonosnou kapalinou. Odolnost vůči mrazu do cca -15 C. Elektrická topná elektrosada FKS vpravo provedení I bílá barva provedení chromově stříbrná barva elektrosada WKS vpravo provedení D bílá barva provedení titan elektrosada WFS vpravo provedení F bílá barva provedení titan elektrosada WFC vpravo provedení H bílá barva provedení titan tyč je namontovaná, včetně elektronické regulace a ovládacího prvku (elektrosada FKS, WKS, WFS nebo WFC). Doplňky W Elektrosada FKS, WKS, WFS nebo WFC. Technický popis viz strana 97. Špičkové kvalitativní parametry vysoce přesahující požadavky normy. 94 Designová otopná tělesa Ceník a technické informace I/2019

97 Informace o cenách pro výhradně elektrický provoz Ceny a tepelné výkony Lakované radiátory Cena v CZK bez DPH I/2019 Stavební výška Stavební délka Stavební hloubka Tepelný výkon ve wattech Číslo výrobku Cena 1 Cena 2 Cena 3 Cena 4 Cena 5 Cena 6 elektrosada * otopné těleso v sériové bílé barvě (RAL 9016) vč. otopné těleso podle vzorníku barev Kermi vč. FKS / WKS v bílé barvě WFS v bílé barvě WFC v bílé barvě FKS / WKS v bílé barvě WFS v bílé barvě WFC v bílé barvě DVE1A XK 22162, , , , , , DVE1A XK 24636, , , , , , DVE1A XK 25446, , , , , , DVE1A XK 27131, , , , , , DVE1A XK 27792, , , , , ,- Radiátory v chromovaném provedení Cena 7 Cena 8 Cena 9 elektrosada * radiátor v chromovaném provedení vč. FKS / WKS v bílé barvě WFS v bílé barvě WFC v bílé barvě DVE1A Z. XK 30758, , , DVE1A Z. XK 34874, , , DVE1A Z. XK 36559, , , DVE1A Z. XK 38841, , , DVE1A Z. XK 40868, , ,- W elektrosada FKS v chromově stříbrné barvě: + CZK 2325,- W elektrosada (WKS, WFS, WFC) v titanové barvě: + CZK 1152,- W antikorozní ochranná vrstva (RAL 9016): na poptávku W antikorozní ochranná vrstva (barva): na poptávku Při objednání uveďte: barvu, provedení. Viz rozevírací strana. Příklad objednávky 1: Diveo-E, 1320 x 600, v bílé barvě (RAL 9016), provedení s elektrosadou WFS vpravo v bílé barvě č. výr.: DVE1A F XK Příklad objednávky 2: Diveo-E, 1320 x 600, circon stříbrná Metallic, provedení s elektrosadou WKS vpravo v titanové barvě č. výr.: DVE1A barva radiátoru: circon stříbrná Metallic, provedení s elektrosadou WFS vpravo v titanové barvě cena: otopné těleso s elektrosadou WFS v bílé barvě 32250,- CZK + příplatek za elektrosadu v titanové barvě 1152,- CZK = celková cena 33402,- CZK * Při dimenzování vezměte prosím na vědomí: uvedený výkon topné tyče se vztahuje na maximální elektrický příkon. Ten nelze srovnávat s normovaným tepelným výkonem radiátoru podle EN 442. Díky regulační systematice je zabráněno lokálnímu přehřátí radiátoru v elektrickém provozu. Z tohoto důvodu nelze konstantně dodávat maximální elektrický příkon a převést jej na tepelný výkon. Při obvyklých teplotách v místnosti z toho vyplývá výsledný tepelný výkon radiátoru ve výši cca 75 % uvedeného maximálního příkonu topné tyče. Ceník a technické informace I/2019 Designová otopná tělesa 95

98 Diveo -E Technické informace pro výhradně elektrické vytápění Rozměry modelu Diveo-E čelní pohled pohled z boku pohled zezadu BL BT 75 (120) BH: BL: skutečná stavební výška skutečná stavební délka BT: stavební hloubka 18 H: vzdálenost od horního k dolnímu upevnění BH H 30 Ø typ výrobku Připojení elektrosady FKS 81 Tato vzdálenost by se podle optických hledisek měla přizpůsobit poměrům v místnosti. BH BL BT H Hmotnost kg , , , , ,00 Upozornění: Při instalaci je třeba dodržet normu ČSN , 2. vydání! Rozdělení ochranných zón viz strana 254. Místo instalace opatřete rovněž proudovým chráničem vypínací proud menší nebo roven 30 ma. W připojení: Elektrická topná tyč je předem namontovaná dole v rozdělovacím potrubí. Montáž stěnových prvků na elektroinstalační krabici nebo montáž na stěnu pomocí hmoždinek. W zkušební tlak: 13 bar W provozní podmínky: Model Diveo-E lze provozovat jako výhradně elektrický radiátor. Elektrická topná tyč je připojena vývodem na stěně k síti 230 V 50 Hz AC. 96 Designová otopná tělesa Ceník a technické informace I/2019

99 Elektrosada FKS Varianta FKS se skládá z elektronicky ovládané topné tyče vč. regulátoru (krytí IPX4), který se namontuje na otopné těleso. Délka kabelu topné tyče: cca 1,2 m. Po přestavbě lze regulátor namontovat na pravou nebo levou otopného tělesa. Provedení se zástrčkou pro přímé zapojení do zásuvky. Regulátor je k dispozici v bílé barvě a stříbrně chromovaném provedení. Funkce regulátoru: W plynulá regulace teploty W funkce Booster (60 minut plné zatížení) W funkce ochrany proti zamrznutí W ukazatel funkcí (vytápění, vypnuto, booster) W při uvedení do provozu možnost změny nastavení regulace teploty v místnosti na pouhou funkci sušení ručníků elektrosada FKS bílá elektrosada FKS v chromově stříbrné barvě Elektrosada WKS elektrosada WKS bílá elektrosada WKS titanová Varianta WKS se skládá z vývodu na stěnu (krytí IPX4), elektronicky ovládané topné tyče a regulátoru Standard. Délka kabelu topné tyče: cca 1,2 m. Regulátor Standard se namontuje na podomítkovou krabici. Zdroj napětí v podomítkové krabici připravené pro regulátor. Propojení mezi regulátorem a vývodem na stěně pomocí kabelových spojů v místě instalace. Vývod na stěně se namontuje na podomítkovou krabici. Vývod na stěnu a regulátor jsou k dispozici v bílé a titanové barvě. Funkce regulátoru: W plynulá regulace teploty W funkce Booster (60 minut plné zatížení) W funkce ochrany proti zamrznutí W ukazatel funkcí (vytápění, vypnuto, booster) W možnost změny nastavení regulace teploty v místnosti na pouhou funkci sušení ručníků Elektrosada WFS Varianta WFS se skládá z vývodu na stěnu (krytí IPX4) vč. rádiového přijímače, elektronicky ovládané topné tyče a bezdrátového regulátoru Funk-Standard. Délka kabelu topné tyče: cca 1,2 m. Vývod na stěně se namontuje na podomítkovou krabici. Vývod na stěnu a regulátor jsou k dispozici v bílé a titanové barvě. Díky provozu regulátoru na baterie jej lze umístit libovolně v prostoru. Funkce regulátoru: W plynulá regulace teploty W funkce Booster (60 minut plné zatížení) W funkce ochrany proti zamrznutí W ukazatel funkcí (vytápění, vypnuto, booster) W možnost změny nastavení regulace teploty v místnosti na pouhou funkci sušení ručníků elektrosada WFS bílá elektrosada WFS titanová Elektrosada WFC elektrosada WFC bílá elektrosada WFC titanová Varianta WFC se skládá z vývodu na stěnu (krytí IPX4) vč. rádiového přijímače, elektronicky ovládané topné tyče a bezdrátového regulátoru Funk-Comfort. Délka kabelu topné tyče: cca 1,2 m. Vývod na stěně se namontuje na podomítkovou krabici. Vývod na stěnu a regulátor jsou k dispozici v bílé a titanové barvě. Díky provozu regulátoru na baterie jej lze umístit libovolně v prostoru. Dálkový bezdrátový regulátor je vybaven nastavovacím kolečkem, jehož prostřednictvím lze programovat a řídit různé funkce. Funkce regulátoru: W regulace teploty v místnosti na úroveň vytápění a poklesu během naprogramovaných časových intervalů programovatelný časový interval: 15 minut 2 přednastavené, 1 libovolně programovatelný týdenní program (teplota v místnosti) W individuální funkce ohřevu ručníků během dne v závislosti na teplotě v místnosti během naprogramovaných časových intervalů programovatelný časový interval: 15 minut 1 přednastavený, 1 libovolně programovatelný W funkce Booster (s možností nastavení minut) W funkce ochrany proti zamrznutí W ukazatel funkcí (teplota v místnosti, den v týdnu, čas) W provozní režim Přítomnost W provozní režim Nepřítomnost Ceník a technické informace I/2019 Designová otopná tělesa 97

100 Příslušenství Diveo, Diveo -E Označení Obrázek Popis Číslo výrobku Dodací množství Množstevní jednotka Cena / množstevní jednotka CZK bez DPH Háček na ručník Dodatečná stavební hloubka v případě namontovaného háčku na ručníky povrch pochromovaný ZC kus 978,- / kus T-kus Pro model Diveo. Pro připojení elektrické topné tyče v přívodu a ve zpátečce. Ventilový blok - rohový pochromováno ZT kus 374,- / kus Pro připojení k radiátoru se závitem G 1/2" (vnitřní závit) vč. redukce 1/2" x 3/4". Připojení na trubky 3/4" eurokonus (vnější závit). Připojení pro termostatickou hlavici se závitem M30 x 1,5. Nastavitelný ventil (nastavení z výroby: pro provoz v dvoutrubkových soustavách, ventil nastaven na nejvyšší možný průtok, vč. stavební krytky). Při nastavení Bypass vhodné také pro provoz v jednotrubkových soustavách! Integrovaný termostatický ventil je obousměrně průtočný (nezávisle na směru proudění). Sadu tvoří: 1 šroubení s roztečí 50 mezi radiátorem a rozvody trubek s integrovaným ventilem, 1 ozdobná krytka, 2 redukce. Upozornění: Je třeba dodržet směr průtoku radiátorem. krytka bílá ZV kus 1134,- / kus krytka chromovaná ZV kus 1712,- / kus krytka se vzhledem nerezu ZV kus 1887,- / kus Ventilový blok - přímý Pro připojení k radiátoru se závitem G 1/2" (vnitřní závit) vč. redukce 1/2" x 3/4". Připojení na trubky 3/4" eurokonus (vnější závit). Připojení pro termostatickou hlavici se závitem M30 x 1,5. Nastavitelný ventil (nastavení z výroby: pro provoz v dvoutrubkových soustavách, ventil nastaven na nejvyšší možný průtok, vč. stavební krytky). Při nastavení Bypass vhodné také pro provoz v jednotrubkových soustavách! Integrovaný termostatický ventil je obousměrně průtočný (nezávisle na směru proudění). Sadu tvoří: 1 šroubení s roztečí 50 mezi radiátorem a rozvody trubek s integrovaným ventilem, 1 ozdobná krytka, 2 redukce. Upozornění: Je třeba dodržet směr průtoku radiátorem. krytka bílá ZV kus 1134,- / kus krytka chromovaná ZV kus 1712,- / kus krytka se vzhledem nerezu ZV kus 1887,- / kus 98 Designová otopná tělesa Ceník a technické informace I/2019

101 Příslušenství Označení Obrázek Popis Číslo výrobku Dodací množství Množstevní jednotka Cena / množstevní jednotka CZK bez DPH Kartáč na čištění kartáč na čištění, třídílný ZK kus 947,- / kus Termostatická hlavice bílá ZV kus 385,- / kus chrom ZV kus 455,- / kus vzhled nerezu ZV kus 587,- / kus Rohový ventil Povrch pochromovaný Rohový ventil pro levostranné připojení DN 15 1/2" (termostatická hlavice vpravo), M30 x 1,5 ZV kus 2337,- / kus Rohový ventil pro pravostranné připojení. DN 15 1/2" (termostatická hlavice vlevo), M30 x 1,5 ZV kus 2337,- / kus Šroubení zpátečky rohové Povrch pochromovaný DN 15 1/2" ZV kus 1822,- / kus Ceník a technické informace I/2019 Designová otopná tělesa 99

102 Příslušenství Diveo, Diveo -E Označení Obrázek Popis Číslo výrobku Dodací množství Množstevní jednotka Cena / množstevní jednotka CZK bez DPH Rozpěrka Pro model Diveo. Další montážní příslušenství pro situace připojení odlišné od přílohy D podle předpisu VDI 6036 (nenosné potrubí). viditelné díly, bílé ZB kus 468,- / kus viditelné díly, v chromu ZB kus 842,- / kus * Při objednání je nutno uvést barvu: viditelné díly, v barvě ZB0322* 1 kus 585,- / kus Náhradní díly Označení Obrázek Popis Číslo výrobku Dodací množství Množstevní jednotka Cena / množstevní jednotka CZK bez DPH Montážní sada Vhodné pro třídy požadavků I a II. Pro model Diveo. Sadu tvoří: 2 krytky nahoře, 2 krytky dole, 2 držáky, 2 upínací kusy, 2 nosníky, 2 konzoly, 4 šrouby Ø 7 x 70, 4 hmoždinky Ø 10, 2 šrouby M8 x 20, 2 podložky M8, 1 šroub M4 x 30, 4 šrouby M6 x 14, 4 šrouby M6 x 12, 4 šrouby se zápustnou hlavou, 1 odvzdušňovací zátka. viditelné díly, bílé ZB kus 1162,- / kus viditelné díly, v chromu ZB kus 2152,- / kus * Při objednání je nutno uvést barvu: viditelné díly, v barvě ZB0404* 1 kus 1453,- / kus 100 Designová otopná tělesa Ceník a technické informace I/2019

103 Náhradní díly Označení Obrázek Popis Číslo výrobku Dodací množství Množstevní jednotka Cena / množstevní jednotka CZK bez DPH Montážní sada Vhodné pro třídy požadavků I a II. Pro model Diveo-E. Sadu tvoří: 2 krytky nahoře, 2 krytky dole, 2 držáky, 2 upínací kusy, 1 upínací čelist nahoře, 1 upínací čelist dole, 2 úhlové rozpěrky, 2 nosníky, 2 konzoly, 4 šrouby Ø 7 x 70, 4 hmoždinky Ø 10, 2 šrouby M8 x 20, 2 podložky M8, 1 šroub M4 x 30, 4 šrouby M6 x 14, 4 šrouby M6 x 12, 4 šrouby se zápustnou hlavou, 1 odvzdušňovací zátka. Rozpěrka: 1 hmoždinka Ø 10, 1 šroub Ø 13 x 8, 1 podložka M8, 1 šroub M6 x 12, 1 šroub M6 x 16. viditelné díly, bílé ZB kus 1255,- / kus viditelné díly, v chromu ZB kus 2230,- / kus * Při objednání je nutno uvést barvu: viditelné díly, v barvě ZB0405* 1 kus 1569,- / kus Odvzdušňovací zátky Ø 1/4 10 kusů v sadě. ZT kus 62,- / kus Ceník a technické informace I/2019 Designová otopná tělesa 101

104 Jednoduchá struktura, elegantní tvar 102 Designová otopná tělesa Ceník a technické informace I/2019

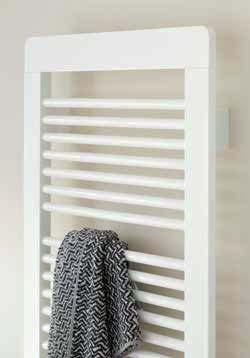

105 Credo plus W W W W W Credo plus s integrovanou připojovací sadou a zakrytým středovým připojením 50 včetně termostatické hlavice termostatická hlavice v uživatelsky příjemné výšce verze s přídavným elektrickým vytápěním Credo plus pro výhradně elektrický provoz Credo plus Credo plus ventilové otopné těleso strana 104 Credo plus-e výhradně elektrické otopné těleso strana 108 Ceník a technické informace I/2019 Designová otopná tělesa 103

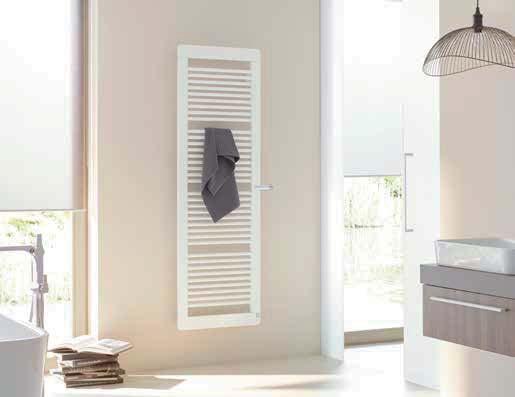

106 Credo plus Výhody výrobku Provedení W ventilové otopné těleso pro teplovodní vytápění W připojení kompletně skryté za clonou W termostatická hlavice v uživatelsky příjemné výšce s možností volby umístění vlevo nebo vpravo W jednoduchá montáž upevnění, které zepředu není viditelné W středové spodní připojení 50 W možnost přídavného elektrického vytápění, topnou tyč na straně zpátečky lze namontovat dodatečně W Lze dodat antikorozní ochrannou vrstvu. Technický popis viz strana 255. Obsah dodávky provedení L termostatická hlavice na straně vlevo Doplňky provedení R termostatická hlavice na straně vpravo W včetně termostatické hlavice W Montážní sada je přiložena, splňuje třídy požadavků I a II podle směrnice VDI Na místě montáže je nutné zkontrolovat dostatečnou nosnost stavebního materiálu stěny. Všechny viditelné části upevnění v barvě otopného tělesa. Špičkové kvalitativní parametry vysoce přesahující požadavky normy. 104 Designová otopná tělesa Ceník a technické informace I/2019

107 Informace o cenách teplovodního vytápění Ceny a tepelné výkony Lakované radiátory Cena v CZK bez DPH I/2019 Stavební výška Stavební délka Stavební hloubka Exponent otopného tělesa n Tepelný výkon ve wattech Číslo výrobku Cena 1 Cena 2 elektrosada přiřazení wattového výkonu 75/65-20 C 70/55-20 C 55/45-20 C 70/55-24 C 55/45-24 C otopné těleso v sériové bílé barvě (RAL 9016) otopné těleso podle vzorníku barev Kermi , C3V XK 16104, , , C3V XK 16573, , , C3V XK 16787, , , C3V XK 17875, , , C3V XK 18557, , , C3V XK 19602, ,- W antikorozní ochranná vrstva (RAL 9016): + 40 % k ceně 1 W antikorozní ochranná vrstva (barva): na poptávku Při objednání uveďte: barvu, provedení. W atypická řešení: na poptávku Viz rozevírací strana. Příklad objednávky 1: Credo plus 1733 x 550 v bílé barvě (RAL 9016), termostatická hlavice na straně vpravo č. výr.: C3V R XK pro přídavné elektrické vytápění objednejte pro model Credo plus vhodnou elektrosadu na straně 107 Příklad objednávky 2: Credo plus 1733 x 550 v barvě circon stříbrná Metallic, termostatická hlavice na straně vpravo č. výr.: C3V barva otopného tělesa circon stříbrná Metallic, termostatická hlavice na straně vpravo Ceník a technické informace I/2019 Designová otopná tělesa 105

108 Credo plus Technické informace k teplovodnímu vytápění Rozměry modelu Credo plus čelní pohled pohled z boku pohled zezadu BL BT L BH: skutečná stavební výška BH max H1 56,5 56 E 18 Ø20 H 182 BL: skutečná stavební délka BT: stavební hloubka E: odvzdušnění H: vzdálenost horního upevnění ke spodní hraně středového připojení H1: blok trubek L: vzdálenost vyvrtaných otvorů NA: rozteč připojení H , ) min. 150 VL G3/4 RL G3/4 NA 174,5 VL/RL: přívod nebo zpátečka 1) vhodná šroubení Upozornění: U nenosných trubek může být nutné další upevňovací příslušenství. V důsledku toho se mohou lišit montážní rozměry. 1) typ výrobku Vzdálenost spodní hrany radiátoru k podlaze min Tato vzdálenost by se podle optických hledisek měla přizpůsobit poměrům v místnosti BH BL BT NA H H1 L Hmotnost kg Obsah vody l ,8 4, ,1 5, ,5 6, ,7 8, ,9 8, ,8 10,2 17 Charakteristické vyrovnání viz strana 274. W připojení: 2 x G 3/4" vnější závit, spodní středové připojení, připojení na rozvody trubek výhradně ze stěny. rozteč připojení 50 u levostranného provedení přívod vlevo u pravostranného provedení přívod vpravo Není vhodné pro jednotrubkový systém. W odvzdušnění: G 1/4" vzadu, vlevo W vypouštění: G 1/2" (vnitřní závit) dolů W provozní tlak: max. 8 bar W zkušební tlak: 10,4 bar W provozní podmínky: teplá voda do 110 C Možnost přídavného elektrického vytápění (max. teplota přívodu 80 C). Elektrosadu na straně zpátečky lze namontovat dodatečně. 106 Designová otopná tělesa Ceník a technické informace I/2019

109 Informace k přídavnému elektrickému vytápění Ceny a wattový výkon elektrosady Popis výrobku Wattový výkon Dodací jednotka Číslo výrobku bílá Cena v CZK bez DPH I/2019 Číslo výrobku titan Cena v CZK bez DPH I/2019 Elektrosada WKS v bílé nebo titanové barvě Elektrosada WKS se skládá z vývodu na stěnu (krytí IPX4), elektronicky ovládané topné tyče a regulátoru Standard. 400 W / AC 230 V 1 kus ZE ,- ZE ,- 600 W / AC 230 V 1 kus ZE ,- ZE ,- 800 W / AC 230 V 1 kus ZE ,- ZE , W / AC 230 V 1 kus ZE ,- ZE ,- Elektrosada WFS v bílé nebo titanové barvě Elektrosada WFS se skládá z vývodu na stěnu (krytí IPX4) vč. rádiového přijímače, elektronicky ovládané topné tyče a bezdrátového regulátoru Funk-Standard. Elektrosada WFC v bílé nebo titanové barvě Elektrosada WFC se skládá z vývodu na stěnu (krytí IPX4) vč. rádiového přijímače, elektronicky ovládané topné tyče a bezdrátového regulátoru Funk-Comfort. 400 W / AC 230 V 1 kus ZE ,- ZE ,- 600 W / AC 230 V 1 kus ZE ,- ZE ,- 800 W / AC 230 V 1 kus ZE ,- ZE , W / AC 230 V 1 kus ZE ,- ZE ,- 400 W / AC 230 V 1 kus ZE ,- ZE ,- 600 W / AC 230 V 1 kus ZE ,- ZE ,- 800 W / AC 230 V 1 kus ZE ,- ZE , W / AC 230 V 1 kus ZE ,- ZE ,- Pro přídavné elektrické vytápění objednejte pro model Credo plus vhodnou elektrosadu. Přiřazení různých výkonů topných tyčí k velikostem radiátorů naleznete v tabulce Tepelné výkony elektrosada, strana 105. Technický popis viz strana 111. Připojení otopného tělesa Credo plus s přídavným elektrickým vytápěním Instalace je možná zespoda v T-kusu připojovací sady. Elektrosadu lze namontovat i dodatečně. Upozornění: Pro vzhledově náročnou instalaci doporučujeme elektroinstalační krabici v bezprostřední blízkosti radiátoru. Radiátor lze demontovat pouze po vypuštění vody v topné soustavě, protože topná tyč přes uzavírací šroubení zasahuje do tělesa. Ceník a technické informace I/2019 Designová otopná tělesa 107

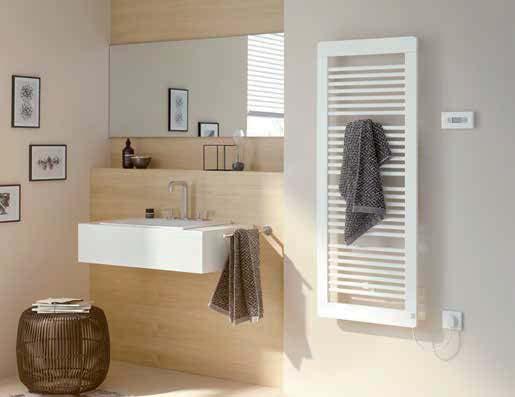

110 Credo plus-e Výhody výrobku W otopné těleso pro výhradně elektrické vytápění W jednoduchá montáž upevnění, které zepředu není viditelné W Lze dodat antikorozní ochrannou vrstvu. Technický popis viz strana 255. Obsah dodávky W Montážní sada je přiložena, splňuje třídy požadavků I a II podle směrnice VDI Na místě montáže je nutné zkontrolovat dostatečnou nosnost stavebního materiálu stěny. Všechny viditelné části upevnění v barvě otopného Provedení tělesa. W Naplněno nehořlavou, nejedovatou teplonosnou kapalinou. Odolnost vůči mrazu do cca -15 C. Elektrická topná tyč je namontovaná, včetně elektronické regulace elektrosada WKS vlevo provedení C bílá barva provedení titan elektrosada WFS vlevo provedení E bílá barva provedení titan elektrosada WFC vlevo provedení G bílá barva provedení titan a ovládacího prvku (elektrosada WKS, WFS nebo WFC). W Elektrosada WKS, WFS nebo WFC. Technický popis viz strana 111. elektrosada WKS vpravo provedení D bílá barva provedení titan elektrosada WFS vpravo provedení F bílá provedení titan elektrosada WFC vpravo provedení H bílá barva provedení titan Doplňky Špičkové kvalitativní parametry vysoce přesahující požadavky normy. 108 Designová otopná tělesa Ceník a technické informace I/2019

111 Informace o cenách pro výhradně elektrický provoz Ceny a tepelné výkony Lakované radiátory Cena v CZK bez DPH I/2019 Stavební výška Stavební délka Stavební hloubka Tepelný výkon ve wattech Číslo výrobku Cena 1 Cena 2 Cena 3 Cena 4 Cena 5 Cena 6 elektrosada * otopné těleso v sériové bílé barvě (RAL 9016) vč. otopné těleso podle vzorníku barev Kermi vč. WKS v bílé barvě WFS v bílé barvě WFC v bílé barvě WKS v bílé barvě WFS v bílé barvě WFC v bílé barvě C3E XK 23100, , , , , , C3E XK 23697, , , , , , C3E XK 24060, , , , , , C3E XK 25148, , , , , , C3E XK 25830, , , , , , C3E XK 26982, , , , , ,- W elektrosada (WKS, WFS, WFC) v titanové barvě: + CZK 1152,- W antikorozní ochranná vrstva (RAL 9016): na poptávku W antikorozní ochranná vrstva (barva): na poptávku Při objednání uveďte: barvu, provedení. Viz rozevírací strana. Příklad objednávky 1: Credo plus-e 1429 x 550 v bílé barvě (RAL 9016), elektrosada WFC vpravo v bílé barvě č. výr.: C3E H XK Příklad objednávky 2: Credo plus-e, 1429 x 550, barva circon stříbrná Metallic, elektrosada WFC vpravo v bílé barvě č. výr.: C3E barva radiátoru: circon stříbrná Metallic, elektrosada WFC vpravo v titanové barvě cena: otopné těleso s elektrosadou WFC v barvě circon stříbrná Metallic 33078,- CZK + příplatek za elektrosadu v titanové barvě 1152,- CZK = celková cena 34230,- CZK * Při dimenzování vezměte prosím na vědomí: uvedený výkon topné tyče se vztahuje na maximální elektrický příkon. Ten nelze srovnávat s normovaným tepelným výkonem radiátoru podle EN 442. Díky regulační systematice je zabráněno lokálnímu přehřátí radiátoru v elektrickém provozu. Z tohoto důvodu nelze konstantně dodávat maximální elektrický příkon a převést jej na tepelný výkon. Při obvyklých teplotách v místnosti z toho vyplývá výsledný tepelný výkon radiátoru ve výši cca 75 % uvedeného maximálního příkonu topné tyče. Ceník a technické informace I/2019 Designová otopná tělesa 109

112 Credo plus-e Technické informace pro výhradně elektrické vytápění Rozměry modelu Credo plus-e čelní pohled pohled z boku pohled zezadu BL BT L BH: skutečná stavební výška 78 56,5 BL: BT: skutečná stavební délka stavební hloubka BH H1 56 Ø20 56,5 H 182 H: vzdálenost upevnění ke spodní hraně připojovacího závitu H1: blok trubek L: vzdálenost vyvrtaných otvorů H typ výrobku Tato vzdálenost by se podle optických hledisek měla přizpůsobit poměrům v místnosti. BH BL BT H H1 L Hmotnost kg , , , , , ,9 Upozornění: Při instalaci je třeba dodržet normu ČSN , 2. vydání! Rozdělení ochranné oblasti viz strana 254. Místo instalace opatřete rovněž proudovým chráničem vypínací proud menší nebo roven 30 ma. W připojení: Elektrická topná tyč je předem namontovaná dole v rozdělovacím potrubí. Montáž stěnových prvků na elektroinstalační krabici nebo montáž na stěnu pomocí hmoždinek. krytí IPX4 W zkušební tlak: 10,4 bar W provozní podmínky: Model Credo plus-e se provozuje jako výhradně elektrický radiátor. Elektrická topná tyč je připojena vývodem na stěně, popř. zástrčkou k síti 230 V 50 Hz AC. 110 Designová otopná tělesa Ceník a technické informace I/2019

113 Elektrosada WKS elektrosada WKS bílá elektrosada WKS titanová Varianta WKS se skládá z vývodu na stěnu (krytí IPX4), elektronicky ovládané topné tyče a regulátoru Standard. Délka kabelu topné tyče: cca 1,2 m. Regulátor Standard se namontuje na podomítkovou krabici. Zdroj napětí v podomítkové krabici připravené pro regulátor. Propojení mezi regulátorem a vývodem na stěně pomocí kabelových spojů v místě instalace. Vývod na stěně se namontuje na podomítkovou krabici. Vývod na stěnu a regulátor jsou k dispozici v bílé a titanové barvě. Funkce regulátoru: W plynulá regulace teploty W funkce Booster (60 minut plné zatížení) W funkce ochrany proti zamrznutí W ukazatel funkcí (vytápění, vypnuto, booster) W možnost změny nastavení regulace teploty v místnosti na pouhou funkci sušení ručníků Elektrosada WFS Varianta WFS se skládá z vývodu na stěnu (krytí IPX4) vč. rádiového přijímače, elektronicky ovládané topné tyče a bezdrátového regulátoru Funk-Standard. Délka kabelu topné tyče: cca 1,2 m. Vývod na stěně se namontuje na podomítkovou krabici. Vývod na stěnu a regulátor jsou k dispozici v bílé a titanové barvě. Díky provozu regulátoru na baterie jej lze umístit libovolně v prostoru. Funkce regulátoru: W plynulá regulace teploty W funkce Booster (60 minut plné zatížení) W funkce ochrany proti zamrznutí W ukazatel funkcí (vytápění, vypnuto, booster) W možnost změny nastavení regulace teploty v místnosti na pouhou funkci sušení ručníků elektrosada WFS bílá elektrosada WFS titanová Elektrosada WFC elektrosada WFC bílá elektrosada WFC titanová Varianta WFC se skládá z vývodu na stěnu (krytí IPX4) vč. rádiového přijímače, elektronicky ovládané topné tyče a bezdrátového regulátoru Funk-Comfort. Délka kabelu topné tyče: cca 1,2 m. Vývod na stěně se namontuje na podomítkovou krabici. Vývod na stěnu a regulátor jsou k dispozici v bílé a titanové barvě. Díky provozu regulátoru na baterie jej lze umístit libovolně v prostoru. Dálkový bezdrátový regulátor je vybaven nastavovacím kolečkem, jehož prostřednictvím lze programovat a řídit různé funkce. Funkce regulátoru: W regulace teploty v místnosti na úroveň vytápění a poklesu během naprogramovaných časových intervalů programovatelný časový interval: 15 minut 2 přednastavené, 1 libovolně programovatelný týdenní program (teplota v místnosti) W individuální funkce ohřevu ručníků během dne v závislosti na teplotě v místnosti během naprogramovaných časových intervalů programovatelný časový interval: 15 minut 1 přednastavený, 1 libovolně programovatelný W funkce Booster (s možností nastavení minut) W funkce ochrany proti zamrznutí W ukazatel funkcí (teplota v místnosti, den v týdnu, čas) W provozní režim Přítomnost W provozní režim Nepřítomnost Ceník a technické informace I/2019 Designová otopná tělesa 111

114 Příslušenství Credo plus, Credo plus-e Označení Obrázek Popis Číslo výrobku Dodací množství Množstevní jednotka Cena / množstevní jednotka CZK bez DPH Háček na ručník Dodatečná stavební hloubka v případě namontovaného háčku na ručníky Povrch pochromovaný ZC kus 978,- / kus Madlo na ručníky uzavřené Dodatečná stavební hloubka v případě namontovaného madla na ručník Povrch pochromovaný určeno pro model Credo plus stavební délky 550 ZC kus 1917,- / kus Madlo na ručníky z boku otevřené určeno pro model Credo plus stavební délky 750 ZC kus 2084,- / kus Dodatečná stavební hloubka v případě namontovaného madla na ručník Povrch pochromovaný Provedení s upevněním vlevo. určeno pro stavební délku 550 ZC kus 2348,- / kus určeno pro stavební délku 750 ZC kus 2500,- / kus Provedení s upevněním vpravo. určeno pro stavební délku 550 ZC kus 2348,- / kus určeno pro stavební délku 750 ZC kus 2500,- / kus Kartáč na čištění Rozpěrka kartáč na čištění, třídílný ZK kus 947,- / kus Pro Credo plus. Další upevňovací příslušenství pro situace připojení odlišné od přílohy D podle předpisu VDI 6036 (nenosné potrubí). viditelné díly, bílé ZB kus 374,- / kus viditelné díly, barevné (při objednání je nutno uvést barvu) ZB0326* 1 kus 468,- / kus 112 Designová otopná tělesa Ceník a technické informace I/2019

115 Náhradní díly Označení Obrázek Popis Číslo výrobku Dodací množství Množstevní jednotka Cena / množstevní jednotka CZK bez DPH Montážní sada Pro Credo plus. Sadu tvoří: 2 nástěnné úchyty, 2 šrouby, 2 podložky s podélnými otvory, 2 hmoždinky Ø 10, 2 šrouby 8 x 80 1 opěra o stěnu zespoda, 2 dvoudílné upevňovací krytky, 1 odvzdušňovací zátka. Vhodné pro třídy požadavků I a II. viditelné díly, bílé ZB kus 599,- / kus viditelné díly, barevné (při objednání je nutno uvést barvu) ZB0343* 1 kus 749,- / kus Montážní sada Pro Credo plus-e. Sadu tvoří: 2 nástěnné úchyty, 2 šrouby, 2 podložky s podélnými otvory, 2 hmoždinky Ø 10, 2 šrouby 8 x 80 1 opěra o stěnu zespoda, 2 dvoudílné upevňovací krytky, 1 odvzdušňovací zátka. Vhodné pro třídy požadavků I a II. viditelné díly, bílé ZB kus 1029,- / kus Odvzdušňovací zátky viditelné díly, barevné (při objednání je nutno uvést barvu) ZB0344* 1 kus 1286,- / kus Ø 1/4 10 kusů v sadě. ZT kus 62,- / kus Ceník a technické informace I/2019 Designová otopná tělesa 113

116 Jasné linie, čistá estetika 114 Designová otopná tělesa Ceník a technické informace I/2019

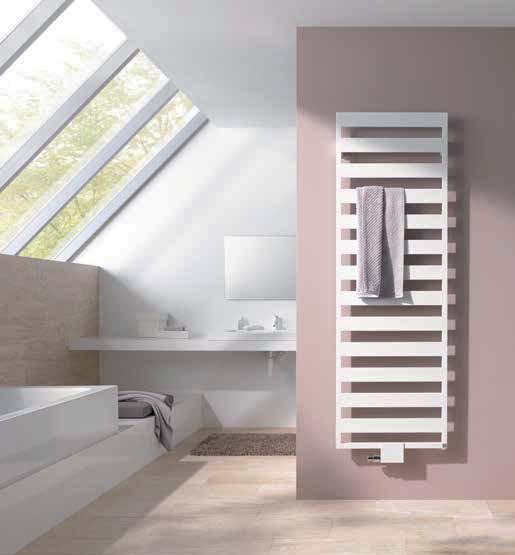

117 Casteo W W W W volitelné připojení zestrany nebo středové připojení 50 možnost připojení k podlahovému vytápění Kermi x-net prostřednictvím připojovací sady x-link plus verze s přídavným elektrickým vytápěním Casteo-E pro výhradně elektrické vytápění Casteo Casteo kompaktní otopné těleso strana 116 Casteo-E výhradně elektrické otopné těleso strana 120 Ceník a technické informace I/2019 Designová otopná tělesa 115

118 Casteo Výhody výrobku W kompaktní otopné těleso pro teplovodní vytápění W možnost připojení k podlahovému vytápění Kermi x-net prostřednictvím připojovací sady x-link plus W jednoduché montážní upevnění, které není zepředu viditelné W středové připojení 50 nebo klasické stranové spodní, rozteč připojení závisí na stavební délce W možnost provozu přídavného elektrického vytápění, při napojení přes středové připojení lze topnou tyč namontovat dodatečně, u bočního připojení není dodatečné namontování tyče možné W Lze dodat antikorozní ochrannou vrstvu. Technický popis viz strana 255. Obsah dodávky Připojovací sada x-link plus Ceny a popis příslušenství x-link plus viz strana 258. W Montážní sada je přiložena, splňuje třídy požadavků I a II podle směrnice VDI Třída požadavků III je možná na vyžádání. Na místě montáže je nutné zkontrolovat dostatečnou nosnost stavebního materiálu stěny. Všechny viditelné části upevnění v barvě otopného tělesa. Špičkové kvalitativní parametry vysoce přesahující požadavky normy. 116 Designová otopná tělesa Ceník a technické informace I/2019

119 Informace o cenách teplovodního vytápění Ceny a tepelné výkony Lakované radiátory Cena v CZK bez DPH I/2019 Stavební výška Stavební délka Stavební hloubka Exponent otopného tělesa n Tepelný výkon ve wattech Číslo výrobku Cena 1 Cena 2 elektrosada přiřazení wattového výkonu 75/65-20 C 70/55-20 C 55/45-20 C 70/55-24 C 55/45-24 C otopné těleso v sériové bílé barvě (RAL 9016) otopné těleso podle vzorníku barev Kermi , CTN1M XXK 10388, , , CTN1M XXK 10750, , , CTN1M XXK 12748, , , CTN1M XXK 12947, , , CTN1M XXK 13971, , , CTN1M XXK 14099, , , CTN1M XXK 14654, , , CTN1M XXK 15934, , , CTN1M XXK 15827, , , CTN1M XXK 16637, , , CTN1M XXK 17896, ,- W antikorozní ochranná vrstva (RAL 016): + 40 % k ceně 1 W antikorozní ochranná vrstva (barva): na poptávku Při objednání uveďte: barvu. W atypická řešení: na poptávku Viz rozevírací strana. Příklad objednávky 1: Casteo 1259 x 600, v bílé barvě (RAL 9016) č. výr.: CTN1M XXK pro přídavné elektrické vytápění objednejte pro model Casteo vhodnou elektrosadu na straně 119 Příklad objednávky 2: Casteo, 1259 x 600, v barvě circon stříbrná Metallic č. výr.: CTN1M barva radiátoru: circon stříbrná Metallic Ceník a technické informace I/2019 Designová otopná tělesa 117

120 Casteo Technické informace k teplovodnímu vytápění Rozměry Casteo čelní pohled pohled z boku pohled zezadu BL BT L BH: BL: skutečná stavební výška skutečná stavební délka E BT: stavební hloubka E: odvzdušnění BH ) H ,5 H: vzdálenost upevnění ke spodní hraně středového připojení L: vzdálenost vyvrtaných otvorů NA1/NA2: rozteč připojení VL/RL: přívod nebo zpátečka 1) vhodná šroubení Upozornění: Pro třídu požadavků AKIII a u nenosných trubek může být nutné další montážní příslušenství. V důsledku toho se mohou lišit montážní rozměry. typ výrobku min. 150 RL/VL G1/2 NA2 NA1 5 VL/RL G1/2 Vzdálenost spodní hrany radiátoru k podlaze min Tato vzdálenost by se podle optických hledisek měla přizpůsobit poměrům v místnosti. BH BL BT NA1 NA2 H L Hmotnost kg Obsah vody l ,0 2, ,1 3, ,2 3, ,9 4, ,0 4, ,5 4, ,8 4, ,7 5, ,7 5, ,6 5, ,3 6,6 15 Charakteristické vyrovnání viz strana 274. W připojení: 2 x G 1/2" vnitřní závit, spodní středové připojení, rozteč připojení 50, přívod možný vlevo nebo vpravo. Kromě stranové připojení 2 x G 1/2, vnitřní závit směrem dolů, rozteč připojení v závislosti na stavební délce, přívod možný vlevo nebo vpravo. Vhodné pro jednotrubkový systém. W odvzdušnění: G 1/4" vzadu, vlevo W provozní tlak: max. 4 bar W zkušební tlak: 5,2 bar W provozní podmínky: teplá voda do 110 C Možnost přídavného elektrického vytápění (max. teplota přívodu 80 C). U středového připojení: elektrickou topnou tyč lze namontovat dodatečně. U stranového připojení: elektrickou topnou tyč nelze namontovat dodatečně, protože se z důvodu použití potřebného T-kusu změní poloha připojení. 118 Designová otopná tělesa Ceník a technické informace I/2019

121 Z Z Y Y Informace k přídavnému elektrickému vytápění Ceny a wattový výkon elektrosady Popis výrobku Elektrosada FKS v bílé nebo stříbrně chromové barvě Elektrosada FKS se skládá z elektronicky ovládané topné tyče vč. regulátoru (krytí IPX4), která se namontuje na radiátor. Po přestavbě lze regulátor namontovat na pravou nebo levou stranu radiátoru. Wattový výkon Dodací jednotka Číslo výrobku bílá Cena v CZK bez DPH I/2019 Číslo výrobku titan / chromově stříbrný Cena v CZK bez DPH I/ W / AC 230 V 1 kus ZE ,- ZE ,- 600 W / AC 230 V 1 kus ZE ,- ZE ,- 800 W / AC 230 V 1 kus ZE ,- ZE , W / AC 230 V 1 kus ZE ,- ZE ,- Elektrosada WKS v bílé nebo titanové barvě Elektrosada WKS se skládá z vývodu na stěnu (krytí IPX4), elektronicky ovládané topné tyče a regulátoru Standard. 400 W / AC 230 V 1 kus ZE ,- ZE ,- 600 W / AC 230 V 1 kus ZE ,- ZE ,- 800 W / AC 230 V 1 kus ZE ,- ZE , W / AC 230 V 1 kus ZE ,- ZE ,- Elektrosada WFS v bílé nebo titanové barvě Elektrosada WFS se skládá z vývodu na stěnu (krytí IPX4) vč. rádiového přijímače, elektronicky ovládané topné tyče a bezdrátového regulátoru Funk-Standard. 400 W / AC 230 V 1 kus ZE ,- ZE ,- 600 W / AC 230 V 1 kus ZE ,- ZE ,- 800 W / AC 230 V 1 kus ZE ,- ZE , W / AC 230 V 1 kus ZE ,- ZE ,- Elektrosada WFC v bílé nebo titanové barvě Elektrosada WFC se skládá z vývodu na stěnu (krytí IPX4) vč. rádiového přijímače, elektronicky ovládané topné tyče a bezdrátového regulátoru Funk-Comfort. 400 W / AC 230 V 1 kus ZE ,- ZE ,- 600 W / AC 230 V 1 kus ZE ,- ZE ,- 800 W / AC 230 V 1 kus ZE ,- ZE , W / AC 230 V 1 kus ZE ,- ZE ,- Pro přídavné elektrické vytápění objednejte pro model Casteo vhodnou elektrosadu. Přiřazení různých výkonů topných tyčí k velikostem radiátorů naleznete v tabulce Tepelné výkony elektrosada, strana 117. Technický popis viz strana 123. Připojení tělesa Casteo s přídavným elektrickým vytápěním Připojení přívodu a zpátečky přes středové připojení 50 : instalace elektrické topné tyče je možná bez omezení v levé nebo pravé sběrné trubce. Pozor: Pro vzhledově náročnou instalaci doporučujeme elektroinstalační krabici v bezprostřední blízkosti radiátoru. NA X NA X Při instalaci elektrické topné tyče jak v přívodu, tak i ve zpátečce je nutné použití T-kusu (připojení: 2 x G 1/2" vnitřní závit, 1 x G 1/2" vnější závit). Tím se změní poloha potrubí vůči radiátoru v horizontální (rozměr X) a vertikální (rozměr Y) rovině v závislosti na použitém rohovém ventilu a T-kusu. Při použití T-kusu ZT je Y = 19. Při použití úhlového rohového ventilu dodávaného jako příslušenství (levostranné připojení: ZV ; pravostranné připojení: ZV ) je Z = 60. Z tohoto důvodu nelze elektrickou topnou tyč po již provedené instalaci radiátoru dodatečně namontovat. Ceník a technické informace I/2019 Designová otopná tělesa 119

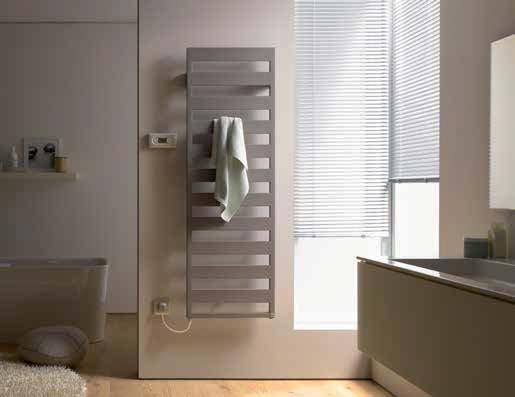

122 Casteo -E Výhody výrobku W otopné těleso pro výhradně elektrické vytápění W jednoduché montážní upevnění, které není zepředu viditelné W Lze dodat antikorozní ochrannou vrstvu. Technický popis viz strana 255. Obsah dodávky W Montážní sada je přiložena, splňuje třídy požadavků I a II podle směrnice VDI Třída požadavků III je možná na vyžádání. Na místě montáže je nutné zkontrolovat dostatečnou nosnost stavebního materiálu stěny. Všechny Provedení viditelné části upevnění v barvě otopného tělesa. W Naplněno nehořlavou, nejedovatou teplonosnou kapalinou. Odolnost vůči mrazu do cca -15 C. Elektrická topná tyč je namontovaná, elektrosada FKS vlevo provedení I bílá barva provedení chromově stříbrná barva elektrosada WKS vlevo provedení C bílá barva provedení titan elektrosada WFS vlevo provedení E bílá barva provedení titan elektrosada WFC vlevo provedení G bílá barva provedení titan včetně elektronické regulace a ovládacího prvku (elektrosada FKS, WKS, WFS nebo WFC). W Elektrosada FKS, WKS, WFS nebo WFC. Technický popis viz strana 123. elektrosada FKS vpravo provedení J bílá barva provedení chromově stříbrná barva elektrosada WKS vpravo provedení D bílá barva provedení titan elektrosada WFS vpravo provedení F bílá barva provedení titan elektrosada WFC vpravo provedení H bíla barva provedení titan Špičkové kvalitativní parametry vysoce přesahující požadavky normy. 120 Designová otopná tělesa Ceník a technické informace I/2019

123 Informace o cenách pro výhradně elektrický provoz Ceny a tepelné výkony Lakované radiátory Cena v CZK bez DPH I/2019 Stavební výška Stavební délka Stavební hloubka Tepelný výkon ve wattech Číslo výrobku Cena 1 Cena 2 Cena 3 Cena 4 Cena 5 Cena 6 elektrosada * otopné těleso v sériové bílé barvě (RAL 9016) vč. otopné těleso podle vzorníku barev Kermi vč. FKS / WKS v bílé barvě WFS v bílé barvě WFC v bílé barvě FKS / WKS v bílé barvě WFS v bílé barvě WFC v bílé barvě CTE XK 17384, , , , , , CTE XK 17874, , , , , , CTE XK 19602, , , , , , CTE XK 20071, , , , , , CTE XK 21244, , , , , , CTE XK 21223, , , , , , CTE XK 21927, , , , , , CTE XK 23207, , , , , , CTE XK 23100, , , , , , CTE XK 23910, , , , , , CTE XK 25276, , , , , ,- W elektrosada FKS v chromově stříbrné barvě: + CZK 2325,- W elektrosada (WKS, WFS, WFC) v titanové barvě: + CZK 1152,- W antikorozní ochranná vrstva (RAL 9016): na poptávku W antikorozní ochranná vrstva (barva): na poptávku Při objednání uveďte: barvu, provedení. Viz rozevírací strana. Příklad objednávky 1: Casteo-E, 1259 x 600, v bílé barvě (RAL 9016), elektrosada WFS vpravo v bílé barvě č. výr.: CTE F XK Příklad objednávky 2: Casteo-E, 1259 x 600, circon stříbrná Metallic, elektrosada WFS vpravo v titanové barvě č. výr.: CTE barva radiátoru: circon stříbrná Metallic, elektrosada WFS vpravo v titanové barvě otopné těleso s elektrosadou WFS v bílé barvě 25611,- CZK + cena: příplatek za elektrosadu v titanové barvě 1152,- CZK = celková cena 26763,- CZK * Při dimenzování vezměte prosím na vědomí: uvedený výkon topné tyče se vztahuje na maximální elektrický příkon. Ten nelze srovnávat s normovaným tepelným výkonem radiátoru podle EN 442. Díky regulační systematice je zabráněno lokálnímu přehřátí radiátoru v elektrickém provozu. Z tohoto důvodu nelze konstantně dodávat maximální elektrický příkon a převést jej na tepelný výkon. Při obvyklých teplotách v místnosti z toho vyplývá výsledný tepelný výkon radiátoru ve výši cca 75 % uvedeného maximálního příkonu topné tyče. Ceník a technické informace I/2019 Designová otopná tělesa 121

124 Casteo -E Technické informace pro výhradně elektrické vytápění Rozměry Casteo-E čelní pohled pohled z boku pohled zezadu BL BT L BH: skutečná stavební výška BL: skutečná stavební délka BH H ,5 BT: stavební hloubka H: vzdálenost upevnění ke spodní hraně připojovacího závitu L: vzdálenost vyvrtaných otvorů typ výrobku Připojení elektrosady FKS 81 Tato vzdálenost by se podle optických hledisek měla přizpůsobit poměrům v místnosti. BH BL BT H L Hmotnost kg , , , , , , , , , , ,1 Upozornění: Při instalaci je třeba dodržet normu ČSN , 2. vydání! Rozdělení ochranné oblasti viz strana 254. Místo instalace opatřete rovněž proudovým chráničem vypínací proud menší nebo roven 30 ma. 122 Designová otopná tělesa Ceník a technické informace I/2019

125 W připojení: Elektrická topná tyč je předem namontovaná dole v rozdělovacím potrubí. Montáž stěnových prvků na elektroinstalační krabici nebo montáž na stěnu pomocí hmoždinek. krytí IPX4 W zkušební tlak: 5,2 bar W provozní podmínky: Model Casteo-E lze provozovat jako výhradně elektrický radiátor. Elektrická topná tyč je připojena vývodem na stěně, popř. zástrčkou k síti 230 V 50 Hz AC. Elektrosada FKS Varianta FKS se skládá z elektronicky ovládané topné tyče vč. regulátoru (krytí IPX4), který se namontuje na otopné těleso. Délka kabelu topné tyče: cca 1,2 m. Po přestavbě lze regulátor namontovat na pravou nebo levou otopného tělesa. Provedení se zástrčkou pro přímé zapojení do zásuvky. Regulátor je k dispozici v bílé barvě a stříbrně chromovaném provedení. Funkce regulátoru: W plynulá regulace teploty W funkce Booster (60 minut plné zatížení) W funkce ochrany proti zamrznutí W ukazatel funkcí (vytápění, vypnuto, booster) W při uvedení do provozu možnost změny nastavení regulace teploty v místnosti na pouhou funkci sušení ručníků elektrosada FKS bílá elektrosada FKS v chromově stříbrné barvě Elektrosada WKS elektrosada WKS bílá elektrosada WKS titanová Varianta WKS se skládá z vývodu na stěnu (krytí IPX4), elektronicky ovládané topné tyče a regulátoru Standard. Délka kabelu topné tyče: cca 1,2 m. Regulátor Standard se namontuje na podomítkovou krabici. Zdroj napětí v podomítkové krabici připravené pro regulátor. Propojení mezi regulátorem a vývodem na stěně pomocí kabelových spojů v místě instalace. Vývod na stěně se namontuje na podomítkovou krabici. Vývod na stěnu a regulátor jsou k dispozici v bílé a titanové barvě. Funkce regulátoru: W plynulá regulace teploty W funkce Booster (60 minut plné zatížení) W funkce ochrany proti zamrznutí W ukazatel funkcí (vytápění, vypnuto, booster) W možnost změny nastavení regulace teploty v místnosti na pouhou funkci sušení ručníků Elektrosada WFS Varianta WFS se skládá z vývodu na stěnu (krytí IPX4) vč. rádiového přijímače, elektronicky ovládané topné tyče a dálkového regulátoru Funk-Standard. Délka kabelu topné tyče: cca 1,2 m. Vývod na stěně se namontuje na podomítkovou krabici. Vývod na stěnu a regulátor jsou k dispozici v bílé a titanové barvě. Díky provozu regulátoru na baterie jej lze umístit libovolně v prostoru. Funkce regulátoru: W plynulá regulace teploty W funkce Booster (60 minut plné zatížení) W funkce ochrany proti zamrznutí W ukazatel funkcí (vytápění, vypnuto, booster) W možnost změny nastavení regulace teploty v místnosti na pouhou funkci sušení ručníků elektrosada WFS bílá elektrosada WFS titanová Elektrosada WFC elektrosada WFC bílá elektrosada WFC titanová Varianta WFC se skládá z vývodu na stěnu (krytí IPX4) vč. rádiového přijímače, elektronicky ovládané topné tyče a dálkového bezdrátového regulátoru Funk-Comfort. Délka kabelu topné tyče: cca 1,2 m. Vývod na stěně se namontuje na podomítkovou krabici. Vývod na stěnu a regulátor jsou k dispozici v bílé a titanové barvě. Díky provozu regulátoru na baterie jej lze umístit libovolně v prostoru. Dálkový bezdrátový regulátor je vybaven nastavovacím kolečkem, jehož prostřednictvím lze programovat a řídit různé funkce. Funkce regulátoru: W regulace teploty v místnosti na úroveň vytápění a poklesu během naprogramovaných časových intervalů programovatelný časový interval: 15 minut 2 přednastavené, 1 libovolně programovatelný týdenní program (teplota v místnosti) W individuální funkce ohřevu ručníků během dne v závislosti na teplotě v místnosti během naprogramovaných časových intervalů programovatelný časový interval: 15 minut 1 přednastavený, 1 libovolně programovatelný W funkce Booster (s možností nastavení minut) W funkce ochrany proti zamrznutí W ukazatel funkcí (teplota v místnosti, den v týdnu, čas) W provozní režim Přítomnost W provozní režim Nepřítomnost Ceník a technické informace I/2019 Designová otopná tělesa 123

126 Přejděte snadno a rychle na moderní design koupelny 124 Designová otopná tělesa Ceník a technické informace I/2019

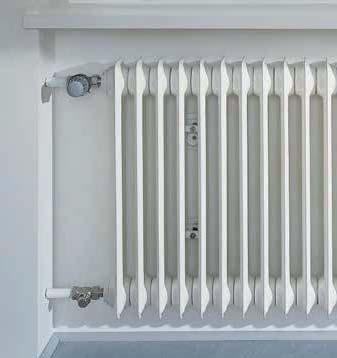

127 Casteo -D W W rychlé a úsporné rekonstrukční řešení díky roztečím připojení podle DIN verze s přídavným elektrickým vytápěním Casteo-D rekonstrukční radiátor strana 126 Ceník a technické informace I/2019 Designová otopná tělesa 125

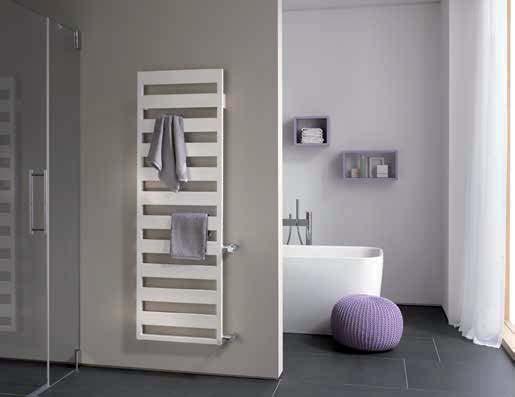

128 Casteo -D Výhody výrobku W rekonstrukční radiátor s variabilní boční roztečí připojení pro teplovodní vytápění W jednoduchá výměna radiátorů DIN a deskových otopných těles W postranní připojení vlevo nebo vpravo ve sběrné trubce W možnost provozu přídavného elektrického vytápění, topnou tyč lze namontovat dodatečně W Lze dodat antikorozní ochrannou vrstvu. Technický popis viz strana 255. Obsah dodávky W Montážní sada je přiložena, Provedení splňuje třídy požadavků I a II podle směrnice VDI Třída požadavků III je možná na vyžádání. Na místě montáže je nutné zkontrolovat dostatečnou nosnost stavebního materiálu stěny. Všechny provedení L postranní připojení vlevo provedení R postranní připojení vpravo rozteč bočních připojení v (NA min. 450 ) viditelné části upevnění v barvě otopného tělesa. Špičkové kvalitativní parametry vysoce přesahující požadavky normy. 126 Designová otopná tělesa Ceník a technické informace I/2019

129 Informace o cenách teplovodního vytápění Ceny a tepelné výkony Lakované radiátory Cena v CZK bez DPH I/2019 Stavební výška Stavební délka Stavební hloubka Exponent otopného tělesa n Tepelný výkon ve wattech Číslo výrobku Cena 1 Cena 2 elektrosada přiřazení wattového výkonu 75/65-20 C 70/55-20 C 55/45-20 C 70/55-24 C 55/45-24 C otopné těleso v sériové bílé barvě (RAL 9016) otopné těleso podle vzorníku barev Kermi , CTN1D XK 13395, , , CTN1D XK 13737, , , CTN1D XK 15486, , , CTN1D XK 15934, , , CTN1D XK 16979, , , CTN1D XK 17085, , , CTN1D XK 17683, , , CTN1D XK 18962, , , CTN1D XK 18813, , , CTN1D XK 19624, , , CTN1D XK 20903, ,- W antikorozní ochranná vrstva (RAL 9016): + 40 % k ceně 1 W antikorozní ochranná vrstva (barva): na poptávku Při objednání uveďte: barvu, provedení. W atypická řešení: na poptávku Viz rozevírací strana. Příklad objednávky 1: Casteo-D, 1259 x 600, v bílé barvě (RAL 9016), připojení na straně vlevo, rozteč připojení 500 č. výr.: CTN1D L XK rozteč připojení 500 pro přídavné elektrické vytápění objednejte pro model Casteo-D vhodnou elektrosadu na straně 129 Příklad objednávky 2: Casteo-D, 1259 x 600, barva circon stříbrná Metallic, připojení na straně vlevo, rozteč připojení 500 č. výr.: CTN1D barva radiátoru: circon stříbrná Metallic, připojení na straně vlevo, rozteč připojení 500 Ceník a technické informace I/2019 Designová otopná tělesa 127

130 Casteo -D Technické informace k teplovodnímu vytápění Rozměry Casteo-D čelní pohled pohled z boku pohled zezadu BH: skutečná stavební výška BL BT 22 L BL: skutečná stavební délka BT: stavební hloubka E E: odvzdušnění BH VL G1/2 NA RL G1/2 131,5 H 167 H: vzdálenost upevnění ke spodní hraně připojovacího závitu L: vzdálenost vyvrtaných otvorů NA rozteč připojení VL/RL: přívod nebo zpátečka Upozornění: Pro třídu požadavků AKIII a u nenosných trubek může být nutné další montážní příslušenství. V důsledku toho se mohou lišit montážní rozměry min typ výrobku Vzdálenost spodní hrany radiátoru k podlaze min Tato vzdálenost by se podle optických hledisek měla přizpůsobit poměrům v místnosti. BH BL BT NA min. 450 H L Hmotnost kg Obsah vody l ,0 2, ,1 3, ,2 3, ,9 4, ,0 4, ,5 4, ,8 4, ,7 5, ,7 5, ,6 5, ,3 6,6 variabilní 15 Charakteristické vyrovnání viz strana 274. W připojení: 2 x G 1/2" vnitřní závit ze strany vlevo nebo vpravo ve sběrné trubce, libovolně volitelná rozteč připojení od 450. Přívod nahoře. W odvzdušnění: G 1/4" vzadu, vlevo W provozní tlak: max. 4 bar W zkušební tlak: 5,2 bar W provozní podmínky: teplá voda do 110 C Možnost přídavného elektrického vytápění (max. teplota v přívodu 80 C), elektrickou topnou tyč lze namontovat dodatečně. 128 Designová otopná tělesa Ceník a technické informace I/2019

131 Informace k přídavnému elektrickému vytápění Ceny a wattový výkon elektrosady Popis výrobku Elektrosada FKS v bílé nebo stříbrně chromové barvě Elektrosada FKS se skládá z elektronicky ovládané topné tyče vč. regulátoru (krytí IPX4), která se namontuje na radiátor. Po přestavbě lze regulátor namontovat na pravou nebo levou stranu radiátoru. Wattový výkon Dodací jednotka Číslo výrobku bílá Cena v CZK bez DPH I/2019 Číslo výrobku titan / chromově stříbrný Cena v CZK bez DPH I/ W / AC 230 V 1 kus ZE ,- ZE ,- 600 W / AC 230 V 1 kus ZE ,- ZE ,- 800 W / AC 230 V 1 kus ZE ,- ZE , W / AC 230 V 1 kus ZE ,- ZE ,- Elektrosada WKS v bílé nebo titanové barvě Elektrosada WKS se skládá z vývodu na stěnu (krytí IPX4), elektronicky ovládané topné tyče a regulátoru Standard. 400 W / AC 230 V 1 kus ZE ,- ZE ,- 600 W / AC 230 V 1 kus ZE ,- ZE ,- 800 W / AC 230 V 1 kus ZE ,- ZE , W / AC 230 V 1 kus ZE ,- ZE ,- Elektrosada WFS v bílé nebo titanové barvě Elektrosada WFS se skládá z vývodu na stěnu (krytí IPX4) vč. rádiového přijímače, elektronicky ovládané topné tyče a bezdrátového regulátoru Funk-Standard. 400 W / AC 230 V 1 kus ZE ,- ZE ,- 600 W / AC 230 V 1 kus ZE ,- ZE ,- 800 W / AC 230 V 1 kus ZE ,- ZE , W / AC 230 V 1 kus ZE ,- ZE ,- Elektrosada WFC v bílé nebo titanové barvě Elektrosada WFC se skládá z vývodu na stěnu (krytí IPX4) vč. rádiového přijímače, elektronicky ovládané topné tyče a bezdrátového regulátoru Funk-Comfort. 400 W / AC 230 V 1 kus ZE ,- ZE ,- 600 W / AC 230 V 1 kus ZE ,- ZE ,- 800 W / AC 230 V 1 kus ZE ,- ZE , W / AC 230 V 1 kus ZE ,- ZE ,- Pro přídavné elektrické vytápění objednejte pro model Casteo-D vhodnou elektrosadu. Přiřazení různých výkonů topných tyčí k velikostem radiátorů naleznete v tabulce Tepelné výkony elektrosada, strana 127. Technický popis viz strana 123. Ceník a technické informace I/2019 Designová otopná tělesa 129

132 Příslušenství Casteo, Casteo -D Označení Obrázek Popis Číslo výrobku Dodací množství Množstevní jednotka Cena / množstevní jednotka CZK bez DPH Ventilový blok rohový Pro připojení k radiátoru se závitem G 1/2" (vnitřní závit) č. redukce 1/2" x 3/4". Připojení na trubky 3/4" eurokonus (vnější závit). Připojení pro termostatickou hlavici se závitem M30 x 1,5. Nastavitelný ventil (nastavení z výroby: pro provoz v dvoutrubkových soustavách, ventil nastaven na nejvyšší možný průtok, vč. stavební krytky). Při nastavení Bypass vhodné také pro provoz v jednotrubkových soustavách! Integrovaný termostatický ventil je obousměrně průtočný (nezávisle na směru proudění). Sadu tvoří: 1 šroubení s integrovaným ventilem s roztečí mezi radiátorem a trubkami 50, 1 ozdobná krytka, 2 redukce. Upozornění: Je třeba dodržet směr průtoku radiátorem. krytka bílá ZV kus 1319,- / kus krytka chromovaná ZV kus 1900,- / kus Ventilový blok přímý Pro připojení k radiátoru se závitem G 1/2" (vnitřní závit) vč. redukce 1/2" x 3/4". Připojení na trubky 3/4" eurokonus (vnější závit). Připojení pro termostatickou hlavici se závitem M30 x 1,5. Nastavitelný ventil (nastavení z výroby: pro provoz v dvoutrubkových soustavách, ventil nastaven na nejvyšší možný průtok, vč. stavební krytky). Při nastavení Bypass vhodné také pro provoz v jednotrubkových soustavách! Integrovaný termostatický ventil je obousměrně průtočný (nezávisle na směru proudění). Sadu tvoří: 1 šroubení s integrovaným ventilem s roztečí mezi radiátorem a trubkami 50, 1 ozdobná krytka, 2 redukce. Upozornění: Je třeba dodržet směr průtoku radiátorem. krytka bílá ZV kus 1134,- / kus krytka chromovaná ZV kus 1712,- / kus krytka se vzhledem nerezu ZV kus 1887,- / kus 130 Designová otopná tělesa Ceník a technické informace I/2019

133 Příslušenství Označení Obrázek Popis Číslo výrobku Dodací množství Množstevní jednotka Cena / množstevní jednotka CZK bez DPH Termostatická hlavice bílá ZV kus 385,- / kus chrom ZV kus 455,- / kus vzhled nerezu ZV kus 587,- / kus Rohový ventil Povrch pochromovaný Rohový ventil pro levostranné připojení. DN 15 1/2" (termostatická hlavice vpravo), M30 x 1,5 ZV kus 2337,- / kus Rohový ventil pro pravostranné připojení. DN 15 1/2" (termostatická hlavice vlevo), M30 x 1,5 ZV kus 2337,- / kus Šroubení zpátečky rohové Povrch pochromovaný DN 15 1/2" ZV kus 1822,- / kus Ceník a technické informace I/2019 Designová otopná tělesa 131

134 Náhradní díly Casteo, Casteo -E, Casteo -D Označení Obrázek Popis Číslo výrobku Dodací množství Množstevní jednotka Cena / množstevní jednotka CZK bez DPH Montážní sada Pro Casteo, Casteo-D. Sadu tvoří: 2 stěnové úchyty, 2 závěsné čepy, 2 podložky s podélnými otvory, 2 hmoždinky Ø 10, 2 šrouby 8 x 80 1 dolní rozpěrka, 2 dvoudílné krytky upevnění, 1 odvzdušňovací zátka. Vhodné pro třídy požadavků I a II. Rozpěrka viditelné díly, bílé ZB kus 599,- / kus * Při objednání je nutno uvést barvu: viditelné díly, v barvě ZB0345* 1 kus 749,- / kus Pro Casteo-E. navíc k upevňovací sadě ZB0345 viditelné díly, bílé ZB kus 468,- / kus * Při objednání je nutno uvést barvu: Odvzdušňovací zátky viditelné díly, v barvě ZB0347* 1 kus 585,- / kus Ø 1/4 10 kusů v sadě. ZT kus 62,- / kus 132 Designová otopná tělesa Ceník a technické informace I/2019

135 Ceník a technické informace I/2019 Designová otopná tělesa 133

136 Klasický koupelnový design s dvojitou silou 134 Designová otopná tělesa Ceník a technické informace I/2019

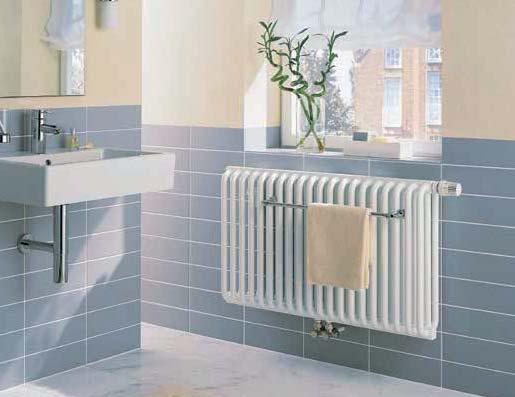

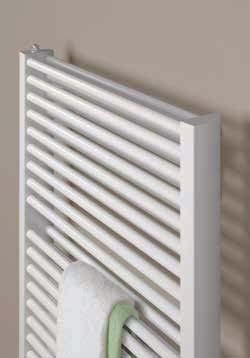

137 Duett W W W W W W W jasné, klasické, dvojité maximální normovaný tepelný výkon 2297 wattů vhodné i pro nízkoteplotní systémy (např. tepelná čerpadla) možnost připojení k podlahovému vytápění Kermi x-net prostřednictvím připojovací sady x-link plus s klasickým připojením a středovým připojením 50 verze s přídavným elektrickým vytápěním Duett-E výhradně k elektrickému provozu Duett Duett kompaktní otopné těleso strana 136 Duett-E výhradně elektrické otopné těleso strana 140 Ceník a technické informace I/2019 Designová otopná tělesa 135

138 Duett Výhody výrobku W kompaktní otopné těleso pro teplovodní vytápění W dvojité pro vysokou potřebu tepelného výkonu, také pro nízkoteplotní systémy W možnost připojení k podlahovému vytápění Kermi x-net prostřednictvím připojovací sady x-link plus W středové připojení 50 nebo klasické boční spodní, rozteč připojení závisí na stavební délce W možnost provozu přídavného elektrického vytápění, při napojení přes středové připojení lze topnou tyč namontovat dodatečně, u bočního připojení neni dodatečné namontování tyče možné W Lze dodat žárové zinkování nebo antikorozní ochrannou vrstvu. Technický popis viz strana 255. Doplňky Připojovací sada x-link plus Obsah dodávky W Montážní sada je přiložena, splňuje třídy požadavků I a II podle směrnice VDI Třída požadavků III je možná na vyžádání. Na místě montáže je nutné zkontrolovat dostatečnou nosnost stavebního materiálu stěny. Všechny viditelné části upevnění v barvě otopného tělesa. Ceny a popis příslušenství x-link plus viz strana 258. Špičkové kvalitativní parametry vysoce přesahující požadavky normy. 136 Designová otopná tělesa Ceník a technické informace I/2019

139 Informace o cenách teplovodního vytápění Ceny a tepelné výkony Lakované radiátory Cena v CZK bez DPH I/2019 Stavební výška Stavební délka Stavební hloubka Exponent otopného tělesa n Tepelný výkon ve wattech Číslo výrobku Cena 1 Cena 2 elektrosada přiřazení wattového výkonu 75/65-20 C 70/55-20 C 55/45-20 C 70/55-24 C 55/45-24 C otopné těleso v sériové bílé barvě (RAL 9016) otopné těleso podle vzorníku barev Kermi , DUN2M XXK 11070, , , DUN2M XXK 11518, , , DUN2M XXK 11987, , , DUN2M XXK 12457, , , DUN2M XXK 12905, , , DUN2M XXK 13374, , , DUN2M XXK 13822, , , DUN2M XXK 14312, , , DUN2M XXK 14760, , , DUN2M XXK 15230, , , DUN2M XXK 15699, , , DUN2M XXK 16360, ,- W žárové zinkování (RAL 9016 struktura): cena 1 x faktor 2,8 W antikorozní ochranná vrstva (RAL 9016): + 40 % k ceně 1 Při objednání uveďte: barvu. W antikorozní ochranná vrstva (barva): na poptávku Viz rozevírací strana. W atypická řešení: na poptávku Příklad objednávky 1: Duett, 1188 x 634, v bílé barvě (RAL 9016) č. výr.: DUN2M XXK pro přídavné elektrické vytápění objednejte pro model Duett vhodnou elektrosadu na straně 139 Příklad objednávky 2: Duett, 1188 x 634, v barvě circon stříbrná Metallic č. výr.: DUN2M barva radiátoru: circon stříbrná Metallic Ceník a technické informace I/2019 Designová otopná tělesa 137

140 9 19 min ) H1 H ø20 H2 56 H Duett Technické informace k teplovodnímu vytápění Rozměry modelu Duett čelní pohled pohled z boku pohled zezadu 41 E BH: skutečná stavební výška BL: skutečná stavební délka BT: stavební hloubka E: odvzdušnění H: vzdálenost upevnění ke spodní hraně středového připojení H1: spodní blok trubek H2: blok trubek L: vzdálenost vyvrtaných otvorů NA1/NA2: rozteč připojení VL/RL: přívod nebo zpátečka 1) vhodná šroubení RL G1/2 NA2 NA1 VL G1/2 Upozornění: Pro třídu požadavků AKIII a u nenosných trubek může být nutné další montážní příslušenství. V důsledku toho se mohou lišit montážní rozměry. typ výrobku Vzdálenost spodní hrany radiátoru k podlaze min Tato vzdálenost by se podle optických hledisek měla přizpůsobit poměrům v místnosti. BH BL BT NA1 NA2 H L H1 H2 Hmotnost kg Obsah vody l ,20 10, ,20 12, ,20 14, ,20 16, ,20 12, ,30 15, ,30 18, ,40 21, ,20 15, ,30 18, ,50 22, ,70 25,80 12 Charakteristické vyrovnání viz strana 274. W připojení: 2 x G 1/2" vnitřní závit, spodní středové připojení, rozteč připojení 50, přívod možný vlevo nebo vpravo. Kromě bočního připojení 2 x G 1/2, vnitřní závit směrem dolů, rozteč připojení v závislosti na stavební délce, přívod možný vlevo nebo vpravo. Vhodné pro jednotrubkový systém. W odvzdušnění: G 1/4" nahoře vlevo W provozní tlak: max. 6 bar W zkušební tlak: 7,8 bar W provozní podmínky: teplá voda do 110 C Možnost přídavného elektrického vytápění (max. teplota přívodu 80 C). U středového připojení: elektrickou topnou tyč lze namontovat dodatečně. U bočního připojení: elektrickou topnou tyč nelze namontovat dodatečně, protože se z důvodu použití potřebného T-kusu změní poloha připojení. 138 Designová otopná tělesa Ceník a technické informace I/2019

141 Informace k přídavnému elektrickému vytápění Ceny a wattový výkon elektrosady (přídavné elektrické vytápění) Popis výrobku Elektrosada FKS v bílé nebo stříbrně chromové barvě Elektrosada FKS se skládá z elektronicky ovládané topné tyče vč. regulátoru (krytí IPX4), která se namontuje na radiátor. Po přestavbě lze regulátor namontovat na pravou nebo levou stranu radiátoru. Wattový výkon Dodací jednotka Číslo výrobku bílá Cena v CZK bez DPH I/2019 Číslo výrobku titan / chromově stříbrný Cena v CZK bez DPH I/ W / AC 230 V 1 kus ZE ,- ZE , W / AC 230 V 1 kus ZE ,- ZE , W / AC 230 V 1 kus ZE ,- ZE ,- Elektrosada WKS v bílé nebo titanové barvě Elektrosada WKS se skládá z vývodu na stěnu (krytí IPX4), elektronicky ovládané topné tyče a regulátoru Standard. 800 W / AC 230 V 1 kus ZE ,- ZE , W / AC 230 V 1 kus ZE ,- ZE , W / AC 230 V 1 kus ZE ,- ZE ,- Elektrosada WFS v bílé nebo titanové barvě Elektrosada WFS se skládá z vývodu na stěnu (krytí IPX4) vč. rádiového přijímače, elektronicky ovládané topné tyče a bezdrátového regulátoru Funk-Standard. 800 W / AC 230 V 1 kus ZE ,- ZE , W / AC 230 V 1 kus ZE ,- ZE , W / AC 230 V 1 kus ZE ,- ZE ,- Elektrosada WFC v bílé nebo titanové barvě Elektrosada WFC se skládá z vývodu na stěnu (krytí IPX4) vč. rádiového přijímače, elektronicky ovládané topné tyče a bezdrátového regulátoru Funk-Comfort. 800 W / AC 230 V 1 kus ZE ,- ZE , W / AC 230 V 1 kus ZE ,- ZE , W / AC 230 V 1 kus ZE ,- ZE ,- Pro přídavné elektrické vytápění objednejte pro radiátor Duett vhodnou elektrosadu. Přiřazení různých výkonů topných tyčí k velikostem radiátorů naleznete v tabulce Tepelné výkony elektrosada, strana 137. Technický popis viz strana 143. Připojení modelu Duett s přídavným elektrickým vytápěním Připojení přívodu a zpátečky přes středové připojení 50 : instalace elektrické topné tyče je možná bez omezení v levé nebo pravé sběrné trubce. Pozor: Pro vzhledově náročnou instalaci doporučujeme elektroinstalační krabici v bezprostřední blízkosti radiátoru. Y X Z Y X Z Při instalaci elektrické topné tyče jak v přívodu, tak i ve zpátečce je nutné použití T-kusu (připojení: 2 x G 1/2" vnitřní závit, 1 x G 1/2" vnější závit). Tím se změní poloha potrubí vůči radiátoru v horizontální (rozměr X) a vertikální (rozměr Y) rovině v závislosti na použitém rohovém ventilu a T-kusu. Při použití T-kusu ZT je Y = 19. Při použití úhlového rohového ventilu dodávaného jako příslušenství (levostranné připojení: ZV ; pravostranné připojení: ZV ) je Z = 60. Z tohoto důvodu nelze elektrickou topnou tyč po již provedené instalaci radiátoru dodatečně namontovat. Ceník a technické informace I/2019 Designová otopná tělesa 139

142 Duett -E Výhody výrobku W otopné těleso pro výhradně elektrické vytápění W dvojité pro vysokou potřebu tepelného výkonu W Lze dodat žárové zinkování nebo antikorozní ochrannou vrstvu. Technický popis viz strana 255. Obsah dodávky W Montážní sada je přiložena, splňuje třídy požadavků I a II podle směrnice VDI Třída požadavků III je možná na vyžádání. Na místě montáže je nutné zkontrolovat dostatečnou nosnost stavebního materiálu stěny. Všechny viditelné části upevnění v barvě otopného tělesa. Provedení W Naplněno nehořlavou, nejedovatou teplonosnou kapalinou. Odolnost vůči mrazu do cca -15 C. Elektrická topná tyč je namontovaná, včetně elektronické regulace a ovládacího prvku (elektro- elektrosada FKS vlevo provedení I bílá barva provedení chromově stříbrná barva elektrosada WKS vlevo provedení C bílá barva rovedení titan elektrosada WFS vlevo provedení E bílá barva provedení titan elektrosada WFC vlevo provedení G bílá barva orovedení titan sada FKS, WKS, WFS nebo WFC). W Elektrosada FKS, WKS, WFS nebo WFC. Technický popis viz strana 143. elektrosada FKS vpravo provedení J bílá barva provedení chromově stříbrná barva elektrosada WKS vpravo provedení D bílá barva provedení titan elektrosada WFS vpravo provedení F bílá barva provedení titan elektrosada WFC vpravo provedení H bílá barva provedení titan Doplňky Špičkové kvalitativní parametry vysoce přesahující požadavky normy. 140 Designová otopná tělesa Ceník a technické informace I/2019

143 Informace o cenách pro výhradně elektrický provoz Ceny a tepelné výkony Lakované radiátory Cena v CZK bez DPH I/2019 Stavební výška Stavební délka Stavební hloubka Tepelný výkon ve wattech Číslo výrobku Cena 1 Cena 2 Cena 3 Cena 4 Cena 5 Cena 6 elektrosada * otopné těleso v sériové bílé barvě (RAL 9016) vč. otopné těleso podle vzorníku barev Kermi vč. FKS / WKS v bílé barvě WFS v bílé barvě WFC v bílé barvě FKS / WKS v bílé barvě WFS v bílé barvě WFC v bílé barvě DUE XK 19154, , , , , , DUE XK 19709, , , , , , DUE XK 20284, , , , , , DUE XK 20754, , , , , , DUE XK 21096, , , , , , DUE XK 21671, , , , , , DUE XK 22119, , , , , , DUE XK 22609, , , , , , DUE XK 22951, , , , , , DUE XK 23527, , , , , , DUE XK 23996, , , , , , DUE XK 24657, , , , , ,- W elektrosada FKS v chromově stříbrné barvě: + CZK 2325,- W elektrosada (WKS, WFS, WFC) v titanové barvě: + CZK 1152,- W žárové zinkování (RAL 9016 struktura): na poptávku W antikorozní ochranná vrstva (RAL 9016): na poptávku W antikorozní ochranná vrstva (barva): na poptávku Při objednání uveďte: barvu, provedení. Viz rozevírací strana. Příklad objednávky 1: Duett-E, 1492 x 484, v bílé barvě (RAL 9016), elektrosada WFS vpravo v bílé barvě č. výr.: DUE F XK Příklad objednávky 2: Duett-E, 1492 x 484, circon stříbrná Metallic, elektrosada WFS vpravo v titanové barvě č. výr.: DUE barva radiátoru: circon stříbrná Metallic, elektrosada WFS vpravo v titanové barvě cena: otopné těleso s elektrosadou WFS v bílé barvě 26850,- CZK + příplatek za elektrosadu v titanové barvě 1152,- CZK = celková cena 28002,- CZK * Při dimenzování vezměte prosím na vědomí: uvedený výkon topné tyče se vztahuje na maximální elektrický příkon. Ten nelze srovnávat s normovaným tepelným výkonem radiátoru podle EN 442. Díky regulační systematice je zabráněno lokálnímu přehřátí radiátoru v elektrickém provozu. Z tohoto důvodu nelze konstantně dodávat maximální elektrický příkon a převést jej na tepelný výkon. Při obvyklých teplotách v místnosti z toho vyplývá výsledný tepelný výkon radiátoru ve výši cca 75 % uvedeného maximálního příkonu topné tyče. Ceník a technické informace I/2019 Designová otopná tělesa 141

144 81 19 H1 H ø20 H2 56 H Duett -E Technické informace pro výhradně elektrické vytápění Rozměry modelu Duett-E čelní pohled pohled z boku pohled zezadu 41 BH: skutečná stavební výška BL: skutečná stavební délka BT: stavební hloubka H: vzdálenost upevnění ke spodní hraně připojovacího závitu H1: spodní blok trubek H2: blok trubek L: vzdálenost vyvrtaných otvorů typ výrobku Připojení elektrosady FKS Tato vzdálenost by se podle optických hledisek měla přizpůsobit poměrům v místnosti. BH BL BT H L H1 H2 Hmotnost kg , , , , , , , , , , , ,80 Upozornění: Při instalaci je třeba dodržet normu ČSN , 2. vydání! Rozdělení ochranné oblasti viz strana 254! Místo instalace opatřete rovněž proudovým chráničem vypínací proud menší nebo roven 30 ma. 142 Designová otopná tělesa Ceník a technické informace I/2019

145 W připojení: Elektrická topná tyč je předem namontovaná dole v rozdělovacím potrubí. Montáž stěnových prvků na elektroinstalační krabici nebo montáž na stěnu pomocí hmoždinek. krytí IPX4 W zkušební tlak: 7,8 bar W provozní podmínky: Model Duett-E lze provozovat jako výhradně elektrický radiátor. Elektrická topná tyč je připojena vývodem na stěně, popř. zástrčkou k síti 230 V 50 Hz AC. Elektrosada FKS Varianta FKS se skládá z elektronicky ovládané topné tyče vč. regulátoru (krytí IPX4), který se namontuje na otopné těleso. Délka kabelu topné tyče: cca 1,2 m. Po přestavbě lze regulátor namontovat na pravou nebo levou otopného tělesa. Provedení se zástrčkou pro přímé zapojení do zásuvky. Regulátor je k dispozici v bílé barvě a stříbrně chromovaném provedení. Funkce regulátoru: W plynulá regulace teploty W funkce Booster (60 minut plné zatížení) W funkce ochrany proti zamrznutí W ukazatel funkcí (vytápění, vypnuto, booster) W při uvedení do provozu možnost změny nastavení regulace teploty v místnosti na pouhou funkci sušení ručníků elektrosada FKS bílá elektrosada FKS v chromově stříbrné barvě Elektrosada WKS elektrosada WKS bílá elektrosada WKS titanová Varianta WKS se skládá z vývodu na stěnu (krytí IPX4), elektronicky ovládané topné tyče a regulátoru Standard. Délka kabelu topné tyče: cca 1,2 m. Regulátor Standard se namontuje na podomítkovou krabici. Zdroj napětí v podomítkové krabici připravené pro regulátor. Propojení mezi regulátorem a vývodem na stěně pomocí kabelových spojů v místě instalace. Vývod na stěně se namontuje na podomítkovou krabici. Vývod na stěnu a regulátor jsou k dispozici v bílé a titanové barvě. Funkce regulátoru: W plynulá regulace teploty W funkce Booster (60 minut plné zatížení) W funkce ochrany proti zamrznutí W ukazatel funkcí (vytápění, vypnuto, booster) W možnost změny nastavení regulace teploty v místnosti na pouhou funkci sušení ručníků Elektrosada WFS Varianta WFS se skládá z vývodu na stěnu (krytí IPX4) vč. rádiového přijímače, elektronicky ovládané topné tyče a bezdrátového regulátoru Funk-Standard. Délka kabelu topné tyče: cca 1,2 m. Vývod na stěně se namontuje na podomítkovou krabici. Vývod na stěnu a regulátor jsou k dispozici v bílé a titanové barvě. Díky provozu regulátoru na baterie jej lze umístit libovolně v prostoru. Funkce regulátoru: W plynulá regulace teploty W funkce Booster (60 minut plné zatížení) W funkce ochrany proti zamrznutí W ukazatel funkcí (vytápění, vypnuto, booster) W možnost změny nastavení regulace teploty v místnosti na pouhou funkci sušení ručníků elektrosada WFS bílá elektrosada WFS titanová Elektrosada WFC elektrosada WFC bílá elektrosada WFC titanová Varianta WFC se skládá z vývodu na stěnu (krytí IPX4) vč. rádiového přijímače, elektronicky ovládané topné tyče a bezdrátového regulátoru Funk-Comfort. Délka kabelu topné tyče: cca 1,2 m. Vývod na stěně se namontuje na podomítkovou krabici. Vývod na stěnu a regulátor jsou k dispozici v bílé a titanové barvě. Díky provozu regulátoru na baterie jej lze umístit libovolně v prostoru. Dálkový bezdrátový regulátor je vybaven nastavovacím kolečkem, jehož prostřednictvím lze programovat a řídit různé funkce. Funkce regulátoru: W regulace teploty v místnosti na úroveň vytápění a poklesu během naprogramovaných časových intervalů programovatelný časový interval: 15 minut 2 přednastavené, 1 libovolně programovatelný týdenní program (teplota v místnosti) W individuální funkce ohřevu ručníků během dne v závislosti na teplotě v místnosti během naprogramovaných časových intervalů programovatelný časový interval: 15 minut 1 přednastavený, 1 libovolně programovatelný W funkce Booster (s možností nastavení minut) W funkce ochrany proti zamrznutí W ukazatel funkcí (teplota v místnosti, den v týdnu, čas) W provozní režim Přítomnost W provozní režim Nepřítomnost Ceník a technické informace I/2019 Designová otopná tělesa 143

146 Pohodlný přechod na moderní koupelnové vytápění 144 Designová otopná tělesa Ceník a technické informace I/2019

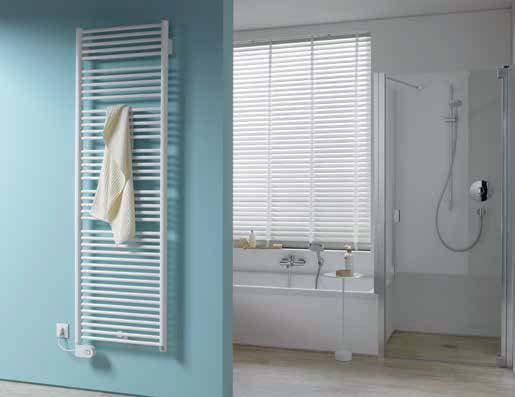

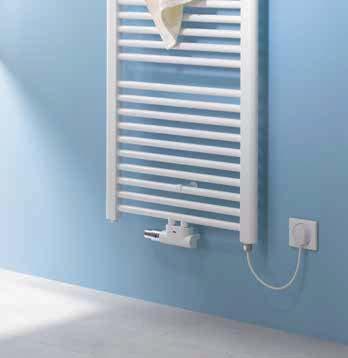

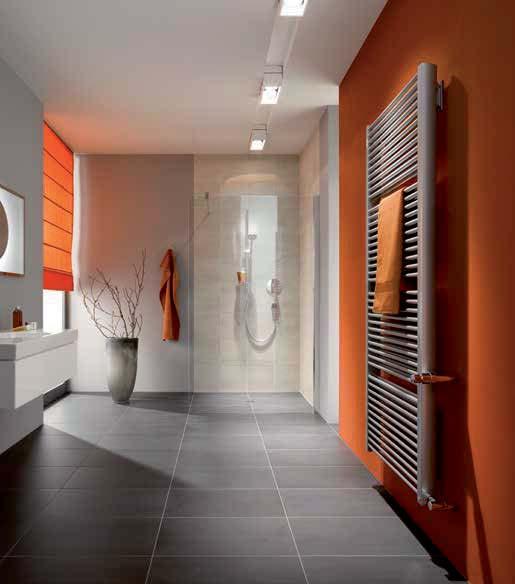

147 Duett -D W W W W W rychlé a úsporné rekonstrukční řešení díky roztečím připojení podle DIN jasné, klasické, dvojité maximální normovaný tepelný výkon 2297 wattů vhodné i pro nízkoteplotní systémy (např. tepelná čerpadla) verze s přídavným elektrickým vytápěním Duett-D rekonstrukční radiátor strana 146 Ceník a technické informace I/2019 Designová otopná tělesa 145

148 Duett -D Výhody výrobku W rekonstrukční radiátor s variabilní boční roztečí připojení pro teplovodní vytápění W jednoduchá výměna radiátorů DIN a deskových otopných těles W boční připojení vlevo nebo vpravo ve sběrné trubce W možnost provozu přídavného elektrického vytápění, topnou tyč lze namontovat dodatečně W Lze dodat žárové zinkování nebo antikorozní ochrannou vrstvu. Technický popis viz strana 255. Obsah dodávky Provedení W Montážní sada je přiložena, splňuje třídy požadavků I a II podle směrnice VDI Třída požadavků III je možná na vyžádání. Na místě montáže je nutné zkontrolovat dostatečnou nosnost stavebního materiálu stěny. Všechny viditelné části upevnění v barvě otopného tělesa. provedení L boční připojení vlevo provedení R boční připojení vpravo rozteč bočních připojení v (NA min. 450 ) Doplňky Špičkové kvalitativní parametry vysoce přesahující požadavky normy. 146 Designová otopná tělesa Ceník a technické informace I/2019

149 Informace o cenách teplovodního vytápění Ceny a tepelné výkony Lakované radiátory Cena v CZK bez DPH I/2019 Stavební výška Stavební délka Stavební hloubka Exponent otopného tělesa n Tepelný výkon ve wattech Číslo výrobku Cena 1 Cena 2 elektrosada přiřazení wattového výkonu 75/65-20 C 70/55-20 C 55/45-20 C 70/55-24 C 55/45-24 C otopné těleso v sériové bílé barvě (RAL 9016) otopné těleso podle vzorníku barev Kermi , DUN2D XK 14078, , , DUN2D XK 14526, , , DUN2D XK 14995, , , DUN2D XK 15464, , , DUN2D XK 15912, , , DUN2D XK 16360, , , DUN2D XK 16851, , , DUN2D XK 17299, , , DUN2D XK 17768, , , DUN2D XK 18237, , , DUN2D XK 18685, , , DUN2D XK 19389, ,- W žárové zinkování (RAL 9016 struktura): cena 1 x faktor 2,8 W antikorozní ochranná vrstva (RAL 9016): + 40 % k ceně 1 W antikorozní ochranná vrstva (barva): na poptávku Při objednání uveďte: barvu, provedení. W atypická řešení: na poptávku Viz rozevírací strana. Příklad objednávky 1: Duett-D, 1796 x 934, v bílé barvě (RAL 9016), připojení na straně vlevo, rozteč připojení 500 č. výr.: DUN2D L XKrozteč připojení 500 Příklad objednávky 2: Duett-D, 1796 x 934, v circon stříbrné Metallic, připojení na straně vlevo, rozteč připojení 500 č. výr.: DUN2D barva radiátoru: circon stříbrná Metallic, připojení na straně vlevo, rozteč připojení 500 pro přídavné elektrické vytápění objednejte pro model Duett-D vhodnou elektrosadu na straně 149 Ceník a technické informace I/2019 Designová otopná tělesa 147

150 19 min H1 H NA ø20 H2 56 H Duett -D Technické informace k teplovodnímu vytápění Rozměry modelu Duett-D čelní pohled pohled z boku pohled zezadu 41 VL G1/2 E 73 BH: skutečná stavební výška BL: skutečná stavební délka BT: stavební hloubka E: odvzdušnění H: vzdálenost upevnění ke spodní hraně připojovacího závitu H1: spodní blok trubek H2: blok trubek L: vzdálenost vyvrtaných otvorů NA rozteč připojení VL/RL: přívod nebo zpátečka RL G1/2 Upozornění: Pro třídu požadavků AKIII a u nenosných trubek může být nutné další montážní příslušenství. V důsledku toho se mohou lišit montážní rozměry. 78 typ výrobku Vzdálenost spodní hrany radiátoru k podlaze min Tato vzdálenost by se podle optických hledisek měla přizpůsobit poměrům v místnosti. BH BL BT NA min. 450 H L H1 H2 Hmotnost kg Obsah vody l ,20 10, ,20 12, ,20 14, ,20 16, ,20 12, ,30 15, ,30 18, ,40 21, ,20 15, ,30 18, ,50 22, ,70 25,80 variabilní 12 Charakteristické vyrovnání viz strana 274. W připojení: 2 x G 1/2 vnitřní závit ze strany vlevo nebo vpravo ve sběrné trubce, libovolně volitelná rozteč připojení od 450. Přívod nahoře. W odvzdušnění: G 1/4" nahoře vlevo W provozní tlak: max. 6 bar W zkušební tlak: 7,8 bar W provozní podmínky: teplá voda do 110 C Možnost přídavného elektrického vytápění (max. teplota v přívodu 80 C), elektrickou topnou tyč lze namontovat dodatečně. 148 Designová otopná tělesa Ceník a technické informace I/2019

151 Informace k přídavnému elektrickému vytápění Ceny a wattový výkon elektrosady Popis výrobku Elektrosada FKS v bílé nebo stříbrně chromové barvě Elektrosada FKS se skládá z elektronicky ovládané topné tyče vč. regulátoru (krytí IPX4), která se namontuje na radiátor. Po přestavbě lze regulátor namontovat na pravou nebo levou stranu radiátoru. Wattový výkon Dodací jednotka Číslo výrobku bílá Cena v CZK bez DPH I/2019 Číslo výrobku titan / chromově stříbrný Cena v CZK bez DPH I/ W / AC 230 V 1 kus ZE ,- ZE , W / AC 230 V 1 kus ZE ,- ZE , W / AC 230 V 1 kus ZE ,- ZE ,- Elektrosada WKS v bílé nebo titanové barvě Elektrosada WKS se skládá z vývodu na stěnu (krytí IPX4), elektronicky ovládané topné tyče a regulátoru Standard. 800 W / AC 230 V 1 kus ZE ,- ZE , W / AC 230 V 1 kus ZE ,- ZE , W / AC 230 V 1 kus ZE ,- ZE ,- Elektrosada WFS v bílé nebo titanové barvě Elektrosada WFS se skládá z vývodu na stěnu (krytí IPX4) vč. rádiového přijímače, elektronicky ovládané topné tyče a bezdrátového regulátoru Funk-Standard. 800 W / AC 230 V 1 kus ZE ,- ZE , W / AC 230 V 1 kus ZE ,- ZE , W / AC 230 V 1 kus ZE ,- ZE ,- Elektrosada WFC v bílé nebo titanové barvě Elektrosada WFC se skládá z vývodu na stěnu (krytí IPX4) vč. rádiového přijímače, elektronicky ovládané topné tyče a bezdrátového regulátoru Funk-Comfort. 800 W / AC 230 V 1 kus ZE ,- ZE , W / AC 230 V 1 kus ZE ,- ZE , W / AC 230 V 1 kus ZE ,- ZE ,- Pro přídavné elektrické vytápění objednejte pro model Duett-D vhodnou elektrosadu. Přiřazení různých výkonů topných tyčí k velikostem radiátorů naleznete v tabulce Tepelné výkony elektrosada, strana 147. Technický popis viz strana 143. Ceník a technické informace I/2019 Designová otopná tělesa 149

152 Příslušenství Duett, Duett -E, Duett -D Označení Obrázek Popis Číslo výrobku Dodací množství Množstevní jednotka Cena / množstevní jednotka CZK bez DPH Háček na ručník Dodatečná stavební hloubka v případě namontovaného háčku na ručníky povrch lakovaný hliník ZC kus 794,- / kus povrch pochromovaný ZC kus 1163,- / kus Madlo na ručník rovné Dodatečná stavební hloubka v případě namontovaného madla na ručník Určeno pro stavební délku 934. Možnost zkrácení na stavební délku 484, 634 a 784. povrch lakovaný hliník ZC kus 1498,- / kus Kartáč na čištění povrch pochromovaný ZC kus 3174,- / kus Ventilový blok rohový kartáč na čištění, třídílný ZK kus 947,- / kus Pro připojení k radiátoru se závitem G 1/2" (vnitřní závit) vč. redukce 1/2" x 3/4". Připojení na trubky 3/4" eurokonus (vnější závit). Připojení pro termostatickou hlavici se závitem M30 x 1,5. Nastavitelný ventil (nastavení z výroby: pro provoz v dvoutrubkových soustavách, ventil nastaven na nejvyšší možný průtok, vč. stavební krytky). Při nastavení Bypassu vhodné také pro provoz v jednotrubkových soustavách! Integrovaný termostatický ventil je obousměrně průtočný (nezávisle na směru proudění). Sadu tvoří: 1 šroubení s integrovaným ventilem s roztečí připojení mezi radiátorem a trubkami 50, 1 ozdobná krytka, 2 redukce. Upozornění: Je třeba dodržet směr průtoku radiátorem. krytka bílá ZV kus 1134,- / kus krytka chromovaná ZV kus 1712,- / kus krytka se vzhledem nerezu ZV kus 1887,- / kus 150 Designová otopná tělesa Ceník a technické informace I/2019

153 Příslušenství Označení Obrázek Popis Číslo výrobku Dodací množství Množstevní jednotka Cena / množstevní jednotka CZK bez DPH Ventilový blok přímý Pro připojení k radiátoru se závitem G 1/2" (vnitřní závit) vč. redukce 1/2" x 3/4". Připojení na trubky 3/4" eurokonus (vnější závit). Připojení pro termostatickou hlavici se závitem M30 x 1,5. Nastavitelný ventil (nastavení z výroby: pro provoz v dvoutrubkových soustavách, ventil nastaven na nejvyšší možný průtok, vč. stavební krytky). Při nastavení Bypassu vhodné také pro provoz v jednotrubkových soustavách! Integrovaný termostatický ventil je obousměrně průtočný (nezávisle na směru proudění). Sadu tvoří: 1 šroubení s integrovaným ventilem s roztečí připojení mezi radiátorem a trubkami 50, 1 ozdobná krytka, 2 redukce. Upozornění: Je třeba dodržet směr průtoku radiátorem. krytka bílá ZV kus 1134,- / kus krytka chromovaná ZV kus 1712,- / kus Termostatická hlavice krytka se vzhledem nerezu ZV kus 1887,- / kus bílá ZV kus 385,- / kus chrom ZV kus 455,- / kus vzhled nerezu ZV kus 587,- / kus Rohový ventil Povrch pochromovaný Rohový ventil pro levostranné připojení DN 15 1/2" (termostatická hlavice vpravo), M30 x 1,5 ZV kus 2337,- / kus Rohový ventil pro pravostranné připojení. DN 15 1/2" (termostatická hlavice vlevo), M30 x 1,5 ZV kus 2337,- / kus Ceník a technické informace I/2019 Designová otopná tělesa 151

154 Příslušenství Duett, Duett -E, Duett -D Označení Obrázek Popis Číslo výrobku Dodací množství Množstevní jednotka Cena / množstevní jednotka CZK bez DPH Šroubení zpátečky rohové Povrch pochromovaný Sada stěnové konzole (krátké) DN 15 1/2" ZV kus 1822,- / kus pro Duett-D Upozornění: Stěnové konzole (krátké) lze použít i pro Duett a Duett-D, pokud jsou zapotřebí jiné vzdálenosti od stěny, např. pro vyrovnání přesahu obkladů apod. Sadu tvoří: 1 krátká stěnová konzola, 2 šrouby, 2 podložky, 2 hmoždinky, 1 tlumič hluku, 1 pojistka proti vytažení pro stěnovou konzolu. Pozor: Na jeden radiátor jsou zapotřebí 2 kusy konzolí. Vhodné pro třídy požadavků I a II. Stěnová konzola 40 pro vzdálenost od stěny 51. Viditelné díly v bílé barvě. vzdálenost od stěny 40, závěsný bod 33 ZB kus 81,- / kus * Při objednání je nutno uvést barvu a vzdálenost od stěny: viditelné díly, v barvě ZB0282* 1 kus 101,- / kus Stěnová konzola 50 pro vzdálenost od stěny 61. Viditelné díly, bílé vzdálenost od stěny 50, závěsný bod 43 ZB kus 81,- / kus * Při objednání je nutno uvést barvu a vzdálenost od stěny: viditelné díly, v barvě ZB0282* 1 kus 101,- / kus Rozpěrka Pro Duett, Duett-D. Další montážní příslušenství pro situace připojení odlišné od přílohy D podle předpisu VDI 6036 (nenosné potrubí) viditelné díly, bílé ZB kus 562,- / kus * Při objednání je nutno uvést barvu: viditelné díly, v barvě ZB0329* 1 kus 703,- / kus 152 Designová otopná tělesa Ceník a technické informace I/2019

155 Náhradní díly Označení Obrázek Popis Číslo výrobku Dodací množství Množstevní jednotka Cena / množstevní jednotka CZK bez DPH Montážní sada Pro Duett, Duett-D. Sadu tvoří: 2 stěnové konzoly pro vzdálenost od stěny 41, 4 šrouby 8 x 80, 4 krytky šroubů, 4 podložky, 4 hmoždinky Ø 10, 2 pojistky proti vytažení, 1 nastavitelná rozpěrka, 1 šroub 5,5 x 80, 1 hmoždinka Ø 8, 1 odvzdušňovací zátka. Vhodné pro třídy požadavků I a II. Montážní sada viditelné díly, bílé ZB kus 557,- / kus * Při objednání je nutno uvést barvu: viditelné díly, v barvě ZB0292* 1 kus 696,- / kus Pro Duett-E. Sadu tvoří: 2 hmoždinky 10 x 60, 2 šrouby Ø 13 x 8, 2 krytky šroubů, 2 podložky Ø 8,4, 2 stěnové konzoly, 4 tlumiče hluku, 2 pojistky proti vytažení bílé, 1 hmoždinky Ø 6, 1 šroub 4 x 60, 1 rozpěrka se zachycovacími čepy, 1 odvzdušňovací zátka. Vhodné pro třídy požadavků I a II. Odvzdušňovací zátky viditelné díly, bílé ZB kus 711,- / kus * Při objednání je nutno uvést barvu: viditelné díly, v barvě ZB0336* 1 kus 889,- / kus Ø 1/4 10 kusů v sadě. ZT kus 62,- / kus Ceník a technické informace I/2019 Designová otopná tělesa 153

156 Překvapivý tvar, přesvědčivý vzhled 154 Designová otopná tělesa Ceník a technické informace I/2019

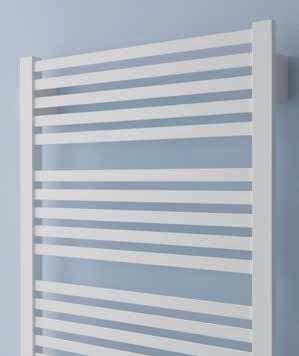

157 Geneo quadris W W W W volitelné boční připojení nebo středové připojení 50 možnost připojení k podlahovému vytápění Kermi x-net prostřednictvím připojovací sady x-link plus verze s přídavným elektrickým vytápěním Geneo quadris-e pro výhradně elektrické vytápění Geneo quadris Geneo quadris kompaktní otopné těleso strana 156 Geneo quadris-e výhradně elektrické otopné těleso strana 162 Ceník a technické informace I/2019 Designová otopná tělesa 155

158 Geneo quadris Výhody výrobku Doplňky W kompaktní otopné těleso pro teplovodní vytápění W možnost připojení k podlahovému vytápění Kermi x-net prostřednictvím připojovací sady x-link plus W jednoduchá montáž upevnění, které zpředu není viditelné W středové připojení 50 nebo klasické boční spodní, rozteč připojení závisí na stavební délce W možnost provozu přídavného elektrického vytápění, při napojení přes středové připojení lze topnou tyč namontovat dodatečně, u bočního připojení není dodatečné namontování tyče možné W Lze dodat antikorozní ochrannou vrstvu. Technický popis viz strana 255. Obsah dodávky Připojovací sada x-link plus Možnost od BL 596. Ceny a popis příslušenství x-link plus viz strana 258. W Montážní sada je přiložena, splňuje třídy požadavků I a II podle směrnice VDI Třída požadavků III je možná na vyžádání. Na místě montáže je nutné zkontrolovat dostatečnou nosnost stavebního materiálu stěny. Všechny viditelné části upevnění v barvě otopného tělesa. Špičkové kvalitativní parametry vysoce přesahující požadavky normy. 156 Designová otopná tělesa Ceník a technické informace I/2019

159 Informace o cenách teplovodního vytápění Ceny a tepelné výkony Lakované radiátory Cena v CZK bez DPH I/2019 Stavební výška Stavební délka Stavební hloubka Exponent otopného tělesa n Tepelný výkon ve wattech Číslo výrobku Cena 1 Cena 2 elektrosada přiřazení wattového výkonu 75/65-20 C 70/55-20 C 55/45-20 C 70/55-24 C 55/45-24 C otopné těleso v sériové bílé barvě (RAL 9016) otopné těleso podle vzorníku barev Kermi , GQN1M XXK 8724, , , GQN1M XXK 8937, , , GQN1M XXK 10046, , , GQN1M XXK 10388, , , GQN1M XXK 10622, , , GQN1M XXK 10388, , , GQN1M XXK 11262, , , GQN1M XXK 12819, , , GQN1M XXK 11902, , , GQN1M XXK 12457, , , GQN1M XXK 13203, , , GQN1M XXK 14974, , , GQN1M XXK 13246, , , GQN1M XXK 13673, , , GQN1M XXK 15038, , , GQN1M XXK 17107, ,- W antikorozní ochranná vrstva (RAL 9016): + 40 % k ceně 1 W antikorozní ochranná vrstva (barva): na poptávku W atypická řešení: na poptávku Při objednání uveďte: barvu. Viz rozevírací strana. pro přídavné elektrické vytápění objednejte pro model Geneo quadris vhodnou elektrosadu na straně 160 Ceník a technické informace I/2019 Designová otopná tělesa 157

160 Geneo quadris Technické informace k teplovodnímu vytápění Rozměry modelu Geneo quadris čelní pohled pohled z boku pohled zezadu BL BT L E BH: skutečná stavební výška BH H2 H2 56 H ,5 23,5 BL: skutečná stavební délka BT: stavební hloubka E: odvzdušnění H: H: vzdálenost upevnění ke spodní hraně závitu středového připojení H1: spodní blok trubek H2: blok trubek 56 1) L: vzdálenost vyvrtaných otvorů NA1/NA2: rozteč připojení H1 VL/RL: přívod nebo zpátečka 1) vhodná šroubení NA1 (50) min NA2 VL/RL G1/2 typ výrobku Vzdálenost spodní hrany radiátoru k podlaze min Tato vzdálenost by se podle optických hledisek měla přizpůsobit poměrům v místnosti. 158 Designová otopná tělesa Ceník a technické informace I/2019

161 BH BL BT NA1 NA2 H L H1 H2 Hmotnost kg Obsah vody l ,5 183,5 7,10 2, ,5 183,5 8,90 3, ,5 183,5 10,60 4, ,5 183,5 12,40 4, ,5 183,5 10,10 4, ,5 183,5 12,70 5, ,5 183,5 15,20 5, ,5 183,5 17,70 6, ,5 183,5 12,80 5, ,5 183,5 16,00 6, ,5 183,5 19,20 7, ,5 183,5 22,40 8, ,5 183,5 15,20 6, ,5 183,5 19,00 7, ,5 183,5 22,70 8, ,5 183,5 26,50 10,00 15 Charakteristické vyrovnání viz strana 274. W připojení: 2 x G 1/2" vnitřní závit, spodní středové připojení, rozteč připojení 50, přívod možný vlevo nebo vpravo. Kromě bočního připojení 2 x G 1/2, vnitřní závit směrem dolů, rozteč připojení v závislosti na stavební délce, přívod možný vlevo nebo vpravo. Vhodné pro jednotrubkový systém. W odvzdušnění: G 1/4" vzadu, vlevo W provozní tlak: max. 6 bar W zkušební tlak: 7,8 bar W provozní podmínky: teplá voda do 110 C Možnost přídavného elektrického vytápění (max. teplota přívodu 80 C). U středového připojení: elektrickou topnou tyč lze namontovat dodatečně. U bočního připojení: elektrickou topnou tyč nelze namontovat dodatečně, protože se z důvodu použití potřebného T-kusu změní poloha připojení. Ceník a technické informace I/2019 Designová otopná tělesa 159

162 Geneo quadris Informace k přídavnému elektrickému vytápění Ceny a wattový výkon elektrosady Popis výrobku Wattový výkon Dodací jednotka Číslo výrobku bílá Cena v CZK bez DPH I/2019 Číslo výrobku titan / chromově stříbrný Cena v CZK bez DPH I/2019 Elektrická topná tyč v bílé barvě Vzhledem k požadavkům legislativy na bezpečnost elektroinstalace a spotřebu energie je zde nutná instalace lokální regulace. Elektrosada FKS v bílé nebo stříbrně chromové barvě Elektrosada FKS se skládá z elektronicky ovládané topné tyče vč. regulátoru (krytí IPX4), která se namontuje na radiátor. Po přestavbě lze regulátor namontovat na pravou nebo levou stranu radiátoru. Elektrosada WKS v bílé nebo titanové barvě Elektrosada WKS se skládá z vývodu na stěnu (krytí IPX4), elektronicky ovládané topné tyče a regulátoru Standard. Elektrosada WFS v bílé nebo titanové barvě Elektrosada WFS se skládá z vývodu na stěnu (krytí IPX4) vč. rádiového přijímače, elektronicky ovládané topné tyče a bezdrátového regulátoru Funk-Standard. Elektrosada WFC v bílé nebo titanové barvě Elektrosada WFC se skládá z vývodu na stěnu (krytí IPX4) vč. rádiového přijímače, elektronicky ovládané topné tyče a bezdrátového regulátoru Funk-Comfort. 400 W / AC 230 V 1 kus ZE ,- 600 W / AC 230 V 1 kus ZE ,- 800 W / AC 230 V 1 kus ZE , W / AC 230 V 1 kus ZE , W / AC 230 V 1 kus ZE ,- 400 W / AC 230 V 1 kus ZE ,- ZE ,- 600 W / AC 230 V 1 kus ZE ,- ZE ,- 800 W / AC 230 V 1 kus ZE ,- ZE , W / AC 230 V 1 kus ZE ,- ZE , W / AC 230 V 1 kus ZE ,- ZE ,- 400 W / AC 230 V 1 kus ZE ,- ZE ,- 600 W / AC 230 V 1 kus ZE ,- ZE ,- 800 W / AC 230 V 1 kus ZE ,- ZE , W / AC 230 V 1 kus ZE ,- ZE , W / AC 230 V 1 kus ZE ,- ZE ,- 400 W / AC 230 V 1 kus ZE ,- ZE ,- 600 W / AC 230 V 1 kus ZE ,- ZE ,- 800 W / AC 230 V 1 kus ZE ,- ZE , W / AC 230 V 1 kus ZE ,- ZE , W / AC 230 V 1 kus ZE ,- ZE ,- 400 W / AC 230 V 1 kus ZE ,- ZE ,- 600 W / AC 230 V 1 kus ZE ,- ZE ,- 800 W / AC 230 V 1 kus ZE ,- ZE , W / AC 230 V 1 kus ZE ,- ZE , W / AC 230 V 1 kus ZE ,- ZE ,- Pro přídavné elektrické vytápění objednejte pro otopné těleso Geneo quadris vhodnou elektrosadu. Přiřazení různých výkonů topných tyčí k velikostem radiátorů naleznete v tabulce Tepelné výkony elektrosada, strana 157. Technický popis viz strana Designová otopná tělesa Ceník a technické informace I/2019

163 Připojení modelu Geneo quadris s přídavným elektrickým vytápěním Připojení přívodu a zpátečky přes středové připojení 50 : instalace elektrické topné tyče je možná bez omezení v levé nebo pravé sběrné trubce. Upozornění: Pro vzhledově náročnou instalaci doporučujeme elektroinstalační krabici v bezprostřední blízkosti radiátoru. Z NA X Y Z NA X Y Při instalaci elektrické topné tyče jak v přívodu, tak i ve zpátečce je nutné použití T-kusu (připo - jení: 2 x G 1/2" vnitřní závit, 1 x G 1/2" vnější závit). Tím se změní poloha potrubí vůči radiátoru v horizontální (rozměr X) a vertikální (rozměr Y) rovině v závislosti na použitém rohovém ventilu a T-kusu. Při použití T-kusu ZT je Y = 19. Při použití úhlového rohového ventilu dodávaného jako příslušenství (levostranné připojení: ZV ; pravostranné připojení: ZV ) je Z = 60. Z tohoto důvodu nelze elektrickou topnou tyč po již provedené instalaci radiátoru dodatečně namontovat. Ceník a technické informace I/2019 Designová otopná tělesa 161

164 Geneo quadris-e Výhody výrobku W otopné těleso pro výhradně elektrický provoz W jednoduchá montáž upevnění, které zpředu není viditelné W Lze dodat antikorozní ochrannou vrstvu. Technický popis viz strana 255. Obsah dodávky W Montážní sada je přiložena, splňuje třídy požadavků I a II podle směrnice VDI Třída požadavků III je možná na vyžádání. Na místě montáže je nutné zkontrolovat dostatečnou nosnost stavebniho materiálu stěny. Všechny Provedení viditelné části upevnění v barvě otopného tělesa. W Naplněno nehořlavou, nejedovatou teplonosnou kapalinou. Odolnost vůči mrazu do cca -15 C. Elektrická topná tyč je namontovaná, elektrosada FKS vlevo provedení I bílá barva provedení chromově stříbrná barva elektrosada WKS vlevo provedení C bílá barva provedení titan elektrosada WFS vlevo provedení E bílá barva provedení titan elektrosada WFC vlevo provedení G bílá barva provedení titan včetně elektronické regulace a ovládacího prvku (elektrosada FKS, WKS, WFS nebo WFC). W Elektrosada FKS, WKS, WFS nebo WFC. Technický popis viz strana 166. elektrosada FKS vpravo provedení J bílá barva provedení chromově stříbrná brava elektrosada WKS vpravo provedení D bílá barva provedení titan elektrosada WFS vpravo provedení F bílá brava provedení titan elektrosada WFC vpravo provedení H bílá barva provedení titan Doplňky Špičkové kvalitativní parametry vysoce přesahující požadavky normy. 162 Designová otopná tělesa Ceník a technické informace I/2019

165 Informace o cenách pro výhradně elektrický provoz Ceny a tepelné výkony Lakované radiátory Cena v CZK bez DPH I/2019 Stavební výška Stavební délka Stavební hloubka Tepelný výkon ve wattech Číslo výrobku Cena 1 Cena 2 Cena 3 Cena 4 Cena 5 Cena 6 elektrosada * otopné těleso v sériové bílé barvě (RAL 9016) vč. otopné těleso podle vzorníku barev Kermi vč. FKS / WKS v bílé barvě WFS v bílé barvě WFC v bílé barvě FKS / WKS v bílé barvě WFS v bílé barvě WFC v bílé barvě GQE XK 15720, , , , , , GQE XK 15933, , , , , , GQE XK 17170, , , , , , GQE XK 17661, , , , , , GQE XK 17618, , , , , , GQE XK 17512, , , , , , GQE XK 18535, , , , , , GQE XK 20092, , , , , , GQE XK 19026, , , , , , GQE XK 19730, , , , , , GQE XK 20583, , , , , , GQE XK 22354, , , , , , GQE XK 20519, , , , , , GQE XK 20946, , , , , , GQE XK 22418, , , , , , GQE XK 24593, , , , , ,- W elektrosada FKS v chromově stříbrné barvě: + CZK 2325,- W elektrosada (WKS, WFS, WFC) v titanové barvě: + CZK 1152,- W antikorozní ochranná vrstva (RAL 9016): na poptávku W antikorozní ochranná vrstva (barva): na poptávku Při objednání uveďte: barvu, provedení. Viz rozevírací strana. Příklad objednávky 1: Geneo quadris-e, 1774 x 596, v bílé barvě (RAL 9016), elektrosada WFS vpravo v bílé barvě č. výr.: GQE F XK Příklad objednávky 2: Geneo quadris-e, 1774 x 596, circon stříbrná Metallic, elektrosada WFS vpravo v titanové barvě č. výr.: GQE barva radiátoru: circon stříbrná Metallic, elektrosada WFS vpravo v titanové barvě cena: otopné těleso s elektrosadou WFS v bílé barvě 26625,- CZK + příplatek za elektrosadu v titanové barvě 1152,- CZK = celková cena 27777,- CZK * Při dimenzování vezměte prosím na vědomí: uvedený výkon topné tyče se vztahuje na maximální elektrický příkon. Ten nelze srovnávat s normovaným tepelným výkonem radiátoru podle EN 442. Díky regulační systematice je zabráněno lokálnímu přehřátí radiátoru v elektrickém provozu. Z tohoto důvodu nelze konstantně dodávat maximální elektrický příkon a převést jej na tepelný výkon. Při obvyklých teplotách v místnosti z toho vyplývá výsledný tepelný výkon radiátoru ve výši cca 75 % uvedeného maximálního příkonu topné tyče. Ceník a technické informace I/2019 Designová otopná tělesa 163

166 Geneo quadris-e Technické informace pro výhradně elektrické vytápění Rozměry modelu Geneo quadris-e čelní pohled pohled z boku pohled zezadu BL BT L BH: skutečná stavební výška BL: skutečná stavební délka BH H2 56 H2 H ,5 H1 23,5 56 BT: stavební hloubka H: vzdálenost upevnění ke spodní hraně připojovacího závitu H1: spodní blok trubek H2: blok trubek L: vzdálenost vyvrtaných otvorů 98, min. 150 typ výrobku Připojení elektrosady FKS 81 Tato vzdálenost by se podle optických hledisek měla přizpůsobit poměrům v místnosti. 164 Designová otopná tělesa Ceník a technické informace I/2019

167 BH BL BT H L H1 H2 Hmotnost kg ,5 183,5 10, ,5 183,5 12, ,5 183,5 14, ,5 183,5 17, ,5 183,5 14, ,5 183,5 17, ,5 183,5 21, ,5 183,5 24, ,5 183,5 18, ,5 183,5 22, ,5 183,5 26, ,5 183,5 30, ,5 183,5 21, ,5 183,5 26, ,5 183,5 31, ,5 183,5 36,60 Upozornění: Při instalaci je třeba dodržet normu ČSN , 2. vydání! Rozdělení ochranné oblasti viz strana 254! Místo instalace opatřete rovněž proudovým chráničem vypínací proud menší nebo roven 30 ma. W připojení: Elektrická topná tyč je předem namontovaná dole v rozdělovacím potrubí. Montáž stěnových prvků na elektroinstalační krabici nebo montáž na stěnu pomocí hmoždinek. krytí IPX4 W zkušební tlak: 7,8 bar W provozní podmínky: Model Geneo quadris-e lze provozovat jako výhradě elektrický radiátor. Elektrická topná tyč je připojena vývodem na stěně, popř. zástrčkou k síti 230 V 50 Hz AC. Ceník a technické informace I/2019 Designová otopná tělesa 165

168 Geneo quadris-e Elektrosada FKS Varianta FKS se skládá z elektronicky ovládané topné tyče vč. regulátoru (krytí IPX4), který se namontuje na otopné těleso. Délka kabelu topné tyče: cca 1,2 m. Po přestavbě lze regulátor namontovat na pravou nebo levou otopného tělesa. Provedení se zástrčkou pro přímé zapojení do zásuvky. Regulátor je k dispozici v bílé barvě a stříbrně chromovaném provedení. Funkce regulátoru: W plynulá regulace teploty W funkce Booster (60 minut plné zatížení) W funkce ochrany proti zamrznutí W ukazatel funkcí (vytápění, vypnuto, booster) W při uvedení do provozu možnost změny nastavení regulace teploty v místnosti na pouhou funkci sušení ručníků elektrosada FKS bílá elektrosada FKS v chromově stříbrné barvě Elektrosada WKS elektrosada WKS bílá elektrosada WKS titanová Varianta WKS se skládá z vývodu na stěnu (krytí IPX4), elektronicky ovládané topné tyče a regulátoru Standard. Délka kabelu topné tyče: cca 1,2 m. Regulátor Standard se namontuje na podomítkovou krabici. Zdroj napětí v podomítkové krabici připravené pro regulátor. Propojení mezi regulátorem a vývodem na stěně pomocí kabelových spojů v místě instalace. Vývod na stěně se namontuje na podomítkovou krabici. Vývod na stěnu a regulátor jsou k dispozici v bílé a titanové barvě. Funkce regulátoru: W plynulá regulace teploty W funkce Booster (60 minut plné zatížení) W funkce ochrany proti zamrznutí W ukazatel funkcí (vytápění, vypnuto, booster) W možnost změny nastavení regulace teploty v místnosti na pouhou funkci sušení ručníků Elektrosada WFS Varianta WFS se skládá z vývodu na stěnu (krytí IPX4) vč. rádiového přijímače, elektronicky ovládané topné tyče a bezdrátového regulátoru Funk-Standard. Délka kabelu topné tyče: cca 1,2 m. Vývod na stěně se namontuje na podomítkovou krabici. Vývod na stěnu a regulátor jsou k dispozici v bílé a titanové barvě. Díky provozu regulátoru na baterie jej lze umístit libovolně v prostoru. Funkce regulátoru: W plynulá regulace teploty W funkce Booster (60 minut plné zatížení) W funkce ochrany proti zamrznutí W ukazatel funkcí (vytápění, vypnuto, booster) W možnost změny nastavení regulace teploty v místnosti na pouhou funkci sušení ručníků elektrosada WFS bílá elektrosada WFS titanová Elektrosada WFC elektrosada WFC bílá elektrosada WFC titanová Varianta WFC se skládá z vývodu na stěnu (krytí IPX4) vč. rádiového přijímače, elektronicky ovládané topné tyče a bezdrátového regulátoru Funk-Comfort. Délka kabelu topné tyče: cca 1,2 m. Vývod na stěně se namontuje na podomítkovou krabici. Vývod na stěnu a regulátor jsou k dispozici v bílé a titanové barvě. Díky provozu regulátoru na baterie jej lze umístit libovolně v prostoru. Dálkový bezdrátový regulátor je vybaven nastavovacím kolečkem, jehož prostřednictvím lze programovat a řídit různé funkce. Funkce regulátoru: W regulace teploty v místnosti na úroveň vytápění a poklesu během naprogramovaných časových intervalů programovatelný časový interval: 15 minut 2 přednastavené, 1 libovolně programovatelný týdenní program (teplota v místnosti) W individuální funkce ohřevu ručníků během dne v závislosti na teplotě v místnosti během naprogramovaných časových intervalů programovatelný časový interval: 15 minut 1 přednastavený, 1 libovolně programovatelný W funkce Booster (s možností nastavení minut) W funkce ochrany proti zamrznutí W ukazatel funkcí (teplota v místnosti, den v týdnu, čas) W provozní režim Přítomnost W provozní režim Nepřítomnost 166 Designová otopná tělesa Ceník a technické informace I/2019

169 Ceník a technické informace I/2019 Designová otopná tělesa 167

170 Příslušenství Geneo quadris, Geneo quadris-e Označení Obrázek Popis Číslo výrobku Dodací množství Množstevní jednotka Cena / množstevní jednotka CZK bez DPH Háček na ručník Dodatečná stavební hloubka v případě namontovaného háčku na ručníky povrch lakovaný hliník ZC kus 794,- / kus povrch pochromovaný ZC kus 1163,- / kus Madlo na ručník rovné Dodatečná stavební hloubka v případě namontovaného madla na ručník Určeno pro stavební délku 896. Možnost zkrácení na stavební délku 447, 596 a 746. povrch lakovaný hliník ZC kus 1498,- / kus povrch pochromovaný ZC kus 3174,- / kus Kartáč na čištění T-kus kartáč na čištění, jednodílný ZK kus 424,- / kus Pro Geneo quadris. Pro připojení elektrické topné tyče v přívodu a ve zpátečce. Rohový ventil pochromováno ZT kus 374,- / kus Pro Geneo quadris. Povrch pochromovaný Rohový ventil pro levostranné připojení. DN 15 1/2" (termostatická hlavice vpravo), M30 x 1,5 ZV kus 2337,- / kus Rohový ventil pro pravostranné připojení. DN 15 1/2" (termostatická hlavice vlevo), M30 x 1,5 ZV kus 2337,- / kus Šroubení zpátečky rohové Pro Geneo quadris. Povrch pochromovaný DN 15 1/2" ZV kus 1822,- / kus 168 Designová otopná tělesa Ceník a technické informace I/2019

171 Příslušenství Označení Obrázek Popis Číslo výrobku Dodací množství Množstevní jednotka Cena / množstevní jednotka CZK bez DPH Ventilový blok rohový Pro Geneo quadris. Pro připojení k radiátoru se závitem G 1/2" (vnitřní závit) vč. redukce 1/2" x 3/4". Připojení na trubky 3/4" eurokonus (vnější závit). Připojení pro termostatickou hlavici se závitem M30 x 1,5. Nastavitelný ventil (nastavení z výroby: pro provoz v dvoutrubkových soustavách, ventil nastaven na nejvyšší možný průtok, vč. stavební krytky). Při nastavení Bypass vhodné také pro provoz v jednotrubkových soustavách! Integrovaný termostatický ventil je obousměrně průtočný (nezávisle na směru proudění). Sadu tvoří: 1 šroubení s integrovaným ventilem s roztečí připojení mezi radiátorem a trubkami 50 1 ozdobná krytka, 2 redukce. Upozornění: Je třeba dodržet směr průtoku radiátorem. krytka bílá ZV kus 1319,- / kus krytka chromovaná ZV kus 1900,- / kus Ventilový blok přímý Pro Geneo quadris. Pro připojení k radiátoru se závitem G 1/2" (vnitřní závit) vč. redukce 1/2" x 3/4". Připojení na trubky 3/4" eurokonus (vnější závit). Připojení pro termostatickou hlavici se závitem M30 x 1,5. Nastavitelný ventil (nastavení z výroby: pro provoz v dvoutrubkových soustavách, ventil nastaven na nejvyšší možný průtok, vč. stavební krytky). Při nastavení Bypass vhodné také pro provoz v jednotrubkových soustavách! Integrovaný termostatický ventil je obousměrně průtočný (nezávisle na směru proudění). Sadu tvoří: 1 šroubení s integrovaným ventilem s roztečí připojení mezi radiátorem a trubkami 50 1 ozdobná krytka, 2 redukce. Upozornění: Je třeba dodržet směr průtoku radiátorem. krytka bílá ZV kus 1134,- / kus krytka chromovaná ZV kus 1712,- / kus krytka se vzhledem nerezu ZV kus 1887,- / kus Ceník a technické informace I/2019 Designová otopná tělesa 169

172 Příslušenství Geneo quadris, Geneo quadris-e Označení Obrázek Popis Číslo výrobku Dodací množství Množstevní jednotka Cena / množstevní jednotka CZK bez DPH Termostatická hlavice bílá ZV kus 385,- / kus chrom ZV kus 455,- / kus vzhled nerezu ZV kus 587,- / kus Rozpěrka Pro Geneo quadris. Další montážní příslušenství pro situace připojení odlišné od přílohy D podle předpisu VDI 6036 (nenosné potrubí) viditelné díly, bílé ZB kus 468,- / kus * Při objednání je nutno uvést barvu: viditelné díly, barvě ZB0347* 1 kus 585,- / kus 170 Designová otopná tělesa Ceník a technické informace I/2019

173 Náhradní díly Označení Obrázek Popis Číslo výrobku Dodací množství Množstevní jednotka Cena / množstevní jednotka CZK bez DPH Montážní sada Pro Geneo quadris. Sadu tvoří: 2 stěnové úchyty, 2 závěsné čepy, 2 podložky s podélnými otvory, 2 hmoždinky Ø 10, 2 šrouby 8 x 80 1 dolní rozpěrka, 2 dvoudílné upevňovací krytky, 1 odvzdušňovací zátka. Vhodné pro třídy požadavků I a II. Montážní sada viditelné díly, bílé ZB kus 599,- / kus * Při objednání je nutno uvést barvu: viditelné díly, barvě ZB0345* 1 kus 749,- / kus Pro Geneo quadris-e. Sadu tvoří: 2 stěnové úchyty, 2 závěsné čepy, 2 podložky s podélnými otvory, 2 hmoždinky Ø 10, 2 šrouby 8 x 80 1 dolní rozpěrka, 2 dvoudílné upevňovací krytky, 1 odvzdušňovací zátka. Vhodné pro třídy požadavků I a II. Odvzdušňovací zátky viditelné díly, bílé ZB kus 1029,- / kus * Při objednání je nutno uvést barvu: viditelné díly, barvě ZB0346* 1 kus 1286,- / kus Ø 1/4 10 kusů v sadě. ZT kus 62,- / kus Ceník a technické informace I/2019 Designová otopná tělesa 171

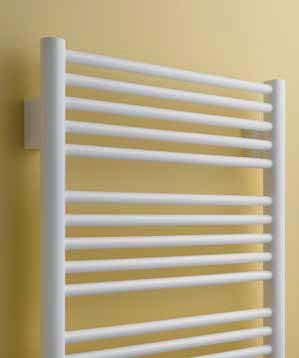

174 Plný tvar, cena, ale také výkon 172 Designová otopná tělesa Ceník a technické informace I/2019

175 Geneo circle W W W W W volitelné boční připojení nebo středové připojení 50 možnost připojení k podlahovému vytápění Kermi x-net prostřednictvím připojovací sady x-link plus verze s přídavným elektrickým vytápěním Geneo circle-e pro výhradně elektrické vytápění lze dodat i v chromovaném provedení Geneo circle Geneo circle kompaktní otopné těleso strana 174 Geneo circle-e výhradně elektrické otopné těleso strana 182 Ceník a technické informace I/2019 Designová otopná tělesa 173

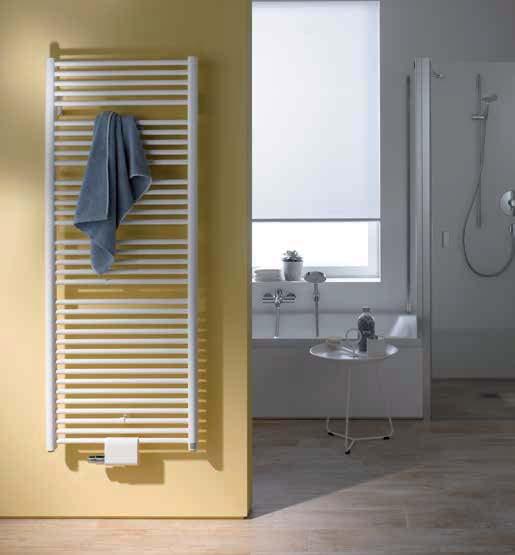

176 Geneo circle Výhody výrobku Doplňky W kompaktní otopné těleso pro teplovodní vytápění W možnost připojení k podlahovému vytápění Kermi x-net prostřednictvím připojovací sady x-link plus W snadná montáž upevnění, které zepředu není viditelné W středové připojení 50 nebo klasické boční spodní, rozteč připojení závisí na stavební délce W možnost provozu přídavného elektrického vytápění, při napojení přes středové připojení lze topnou tyč namontovat dodatečně, u bočního připojení neni dodatečné namontování tyče možné W lze dodat v chromovaném provedení Upozornění: chromované provedení není vhodné do místností s agresivním vlhkým ovzduším. Kuchyně, koupelny atd. a rovněž místa mimo dosah sprch, toalet apod. není z tohoto hlediska třeba považovat za místnosti s agresivním vlhkým ovzduším. Mějte na vědomí, že povrchová teplota chromovaných radiátorů je výrazně vyšší než u lakovaných radiátorů. W Lze dodat antikorozní ochrannou vrstvu. Technický popis viz strana 255. Obsah dodávky Připojovací sada x-link plus Možnost od BL 580. Ceny a popis příslušenství x-link plus viz strana 258. Špičkové kvalitativní parametry vysoce přesahující požadavky normy. W Montážní sada je přiložena, splňuje třídy požadavků I a II podle směrnice VDI Třída požadavků III je možná na vyžádání. Na místě montáže je nutné zkontrolovat dostatečnou nosnost stavebního materiálu stěny. Všechny viditelné části upevnění v barvě otopného tělesa. 174 Designová otopná tělesa Ceník a technické informace I/2019

177 Informace o cenách teplovodního vytápění Geneo circle v chromovaném provedení viz strana176 Ceny a tepelné výkony Lakované radiátory Cena v CZK bez DPH I/2019 Stavební výška Stavební délka Stavební hloubka Exponent otopného tělesa n Tepelný výkon ve wattech Číslo výrobku Cena 1 Cena 2 elektrosada přiřazení wattového výkonu 75/65-20 C 70/55-20 C 55/45-20 C 70/55-24 C 55/45-24 C otopné těleso v sériové bílé barvě (RAL 9016) otopné těleso podle vzorníku barev Kermi , GCN1M XXK 6527,- 8159, , GCN1M XXK 6719,- 8399, , GCN1M XXK 7529,- 9411, , GCN1M XXK 7764,- 9705, , GCN1M XXK 7956,- 9945, , GCN1M XXK 7764,- 9705, , GCN1M XXK 8447, , , GCN1M XXK 9599, , , GCN1M XXK 8916, , , GCN1M XXK 9343, , , GCN1M XXK 9897, , , GCN1M XXK 11220, , , GCN1M XXK 9940, , , GCN1M XXK 10238, , , GCN1M XXK 11262, , , GCN1M XXK 12841, ,- W antikorozní ochranná vrstva (RAL 9016): + 40 % k ceně 1 W antikorozní ochranná vrstva (barva): na poptávku W atypická řešení: na poptávku Při objednání uveďte: barvu. Viz rozevírací strana. pro přídavné elektrické vytápění objednejte pro model Geneo circle vhodnou elektrosadu na straně 180 Ceník a technické informace I/2019 Designová otopná tělesa 175

178 Geneo circle Informace o cenách teplovodního vytápění Ceny a tepelné výkony Radiátor v chromovaném provedení Cena v CZK bez DPH I/2019 Stavební výška Stavební délka Stavební hloubka Exponent otopného tělesa n Tepelný výkon ve wattech Číslo výrobku Cena 3 elektrosada přiřazení wattového výkonu 75/65-20 C 70/55-20 C 55/45-20 C 70/55-24 C 55/45-24 C Radiátor v chromovaném provedení , GCN1M Z XXK 15208, , GCN1M Z XXK 17491, , GCN1M Z XXK 20925, , GCN1M Z XXK 22418, , GCN1M Z XXK 18088, , GCN1M Z XXK 20754, , GCN1M Z XXK 25660, , GCN1M Z XXK 29734, , GCN1M Z XXK 22077, , GCN1M Z XXK 25127, , GCN1M Z XXK 32763, , GCN1M Z XXK 35770, , GCN1M Z XXK 26087, , GCN1M Z XXK 29435, , GCN1M Z XXK 39972, , GCN1M Z XXK 42041,- W atypická řešení: na poptávku pro přídavné elektrické vytápění objednejte pro model Geneo circle vhodnou elektrosadu na straně Designová otopná tělesa Ceník a technické informace I/2019

179 Ceník a technické informace I/2019 Designová otopná tělesa 177

180 Geneo circle Technické informace k teplovodnímu vytápění Rozměry modelu Geneo circle čelní pohled pohled z boku pohled zezadu BL BT L E BH: BL: skutečná stavební výška skutečná stavební délka BH 56 H2 56 H2 H Ø20 BT: stavební hloubka E: odvzdušnění H: vzdálenost upevnění ke spodní hraně závitu středového připojení H1: spodní blok trubek H2: blok trubek L: vzdálenost vyvrtaných otvorů NA1/NA2: rozteč připojení VL/RL: 1) přívod nebo zpátečka H1 1) vhodná šroubení NA1 (50) min NA2 VL/RL G1/2 typ výrobku Vzdálenost spodní hrany radiátoru k podlaze min Tato vzdálenost by se podle optických hledisek měla přizpůsobit poměrům v místnosti. 178 Designová otopná tělesa Ceník a technické informace I/2019

181 BH BL BT NA1 NA2 H L H1 H2 Hmotnost kg Obsah vody l ,90 3, ,30 4, ,70 5, ,10 5, ,70 5, ,70 6, ,70 7, ,80 8, ,90 6, ,40 7, ,90 9, ,40 10, ,00 7, ,10 9, ,20 10, ,30 12,50 15 Charakteristické vyrovnání viz strana 274. W připojení: 2 x G 1/2" vnitřní závit, spodní středové připojení, rozteč připojení 50, přívod možný vlevo nebo vpravo. Kromě bočního připojení 2 x G 1/2", vnitřní závit směrem dolů, rozteč připojení v závislosti na stavební délce, přívod možný vlevo nebo vpravo. Vhodné pro jednotrubkový systém. W odvzdušnění: G 1/4" vzadu, vlevo W provozní tlak: max. 10 bar W zkušební tlak: 13 bar W provozní podmínky: teplá voda do 110 C Možnost přídavného elektrického vytápění (max. teplota přívodu 80 C). U středového připojení: elektrickou topnou tyč lze namontovat dodatečně. U bočního připojení: elektrickou topnou tyč nelze namontovat dodatečně, protože se z důvodu použití potřebného T-kusu změní poloha připojení. Ceník a technické informace I/2019 Designová otopná tělesa 179

182 Geneo circle Informace k přídavnému elektrickému vytápění Ceny a wattový výkon elektrosady Popis výrobku Wattový výkon Dodací jednotka Číslo výrobku bílá Cena v CZK bez DPH I/2019 Číslo výrobku titan / chromově stříbrný Cena v CZK bez DPH I/2019 Elektrická topná tyč v bílé barvě Vzhledem k požadavkům legislativy na bezpečnost elektroinstalace a spotřebu energie je zde nutná instalace lokální regulace. Elektrosada FKS v bílé nebo stříbrně chromové barvě Elektrosada FKS se skládá z elektronicky ovládané topné tyče vč. regulátoru (krytí IPX4), která se namontuje na radiátor. Po přestavbě lze regulátor namontovat na pravou nebo levou stranu radiátoru. Elektrosada WKS v bílé nebo titanové barvě Elektrosada WKS se skládá z vývodu na stěnu (krytí IPX4), elektronicky ovládané topné tyče a regulátoru Standard. Elektrosada WFS v bílé nebo titanové barvě Elektrosada WFS se skládá z vývodu na stěnu (krytí IPX4) vč. rádiového přijímače, elektronicky ovládané topné tyče a bezdrátového regulátoru Funk-Standard. Elektrosada WFC v bílé nebo titanové barvě Elektrosada WFC se skládá z vývodu na stěnu (krytí IPX4) vč. rádiového přijímače, elektronicky ovládané topné tyče a bezdrátového regulátoru Funk-Comfort. 150 W / AC 230 V 1 kus ZE ,- 300 W / AC 230 V 1 kus ZE ,- 400 W / AC 230 V 1 kus ZE ,- 600 W / AC 230 V 1 kus ZE ,- 800 W / AC 230 V 1 kus ZE , W / AC 230 V 1 kus ZE , W / AC 230 V 1 kus ZE ,- 150 W / AC 230 V 1 kus ZE ,- ZE ,- 300 W / AC 230 V 1 kus ZE ,- ZE ,- 400 W / AC 230 V 1 kus ZE ,- ZE ,- 600 W / AC 230 V 1 kus ZE ,- ZE ,- 800 W / AC 230 V 1 kus ZE ,- ZE , W / AC 230 V 1 kus ZE ,- ZE , W / AC 230 V 1 kus ZE ,- ZE ,- 150 W / AC 230 V 1 kus ZE ,- ZE ,- 300 W / AC 230 V 1 kus ZE ,- ZE ,- 400 W / AC 230 V 1 kus ZE ,- ZE ,- 600 W / AC 230 V 1 kus ZE ,- ZE ,- 800 W / AC 230 V 1 kus ZE ,- ZE , W / AC 230 V 1 kus ZE ,- ZE , W / AC 230 V 1 kus ZE ,- ZE ,- 150 W / AC 230 V 1 kus ZE ,- ZE ,- 300 W / AC 230 V 1 kus ZE ,- ZE ,- 400 W / AC 230 V 1 kus ZE ,- ZE ,- 600 W / AC 230 V 1 kus ZE ,- ZE ,- 800 W / AC 230 V 1 kus ZE ,- ZE , W / AC 230 V 1 kus ZE ,- ZE , W / AC 230 V 1 kus ZE ,- ZE ,- 150 W / AC 230 V 1 kus ZE ,- ZE ,- 300 W / AC 230 V 1 kus ZE ,- ZE ,- 400 W / AC 230 V 1 kus ZE ,- ZE ,- 600 W / AC 230 V 1 kus ZE ,- ZE ,- 800 W / AC 230 V 1 kus ZE ,- ZE , W / AC 230 V 1 kus ZE ,- ZE , W / AC 230 V 1 kus ZE ,- ZE ,- Pro přídavné elektrické vytápění objednejte pro model Geneo circle vhodnou elektrosadu. Přiřazení různých výkonů topných tyčí k velikostem radiátorů naleznete v tabulce Tepelné výkony elektrosada, strana Technický popis viz strana Designová otopná tělesa Ceník a technické informace I/2019

183 Připojení otopného tělesa Geneo circle s přídavným elektrickým vytápěním Připojení přívodu a zpátečky přes středové připojení 50 : instalace elektrické topné tyče je možná bez omezení v levé nebo pravé sběrné trubce. Upozornění: Pro vzhledově náročnou instalaci doporučujeme elektroinstalační krabici v bezprostřední blízkosti radiátoru. Z NA X Y Z NA X Y Při instalaci elektrické topné tyče jak v přívodu, tak i ve zpátečce je nutné použití T-kusu (připojení: 2 x G 1/2" vnitřní závit, 1 x G 1/2" vnější závit). Tím se změní poloha potrubí vůči radiátoru v horizontální (rozměr X) a vertikální (rozměr Y) rovině v závislosti na použitém rohovém ventilu a T-kusu. Při použití T-kusu ZT je Y = 19. Při použití úhlového rohového ventilu dodávaného jako příslušenství (levostranné připojení: ZV ; pravostranné připojení: ZV ) je Z = 60. Z tohoto důvodu nelze elektrickou topnou tyč po již provedené instalaci radiátoru dodatečně namontovat. Ceník a technické informace I/2019 Designová otopná tělesa 181

184 Geneo circle-e Výhody výrobku W otopné těleso pro výhradně elektrické vytápění W snadná montáž upevnění, které zepředu není viditelné W lze dodat v chromovaném provedení Upozornění: chromované provedení není vhodné do místností s agresivním vlhkým ovzduším. Kuchyně, koupelny atd. a rovněž místa mimo dosah sprch, toalet apod. není z tohoto hlediska třeba považovat za místnosti s agresivním vlhkým ovzduším. Mějte na vědomí, že povrchová teplota chromovaných radiátorů je výrazně vyšší než u lakovaných radiátorů. W Lze dodat antikorozní ochrannou vrstvu. Technický popis viz strana 255. Provedení Obsah dodávky W Montážní sada je přiložena, splňuje třídy požadavků I a II podle směrnice VDI Třída požadavků III je možná na vyžádání. Na místě montáže je nutné zkontrolovat elektrosada FKS vlevo provedení I bílá barva provedení chromově stříbrná barva elektrosada WKS vlevo provedení C bílá barva provedení titan elektrosada WFS vlevo provedení E bílá barva provedení titan elektrosada WFC vlevo provedení G bílá barva provedení titan dostatečnou nosnost stavebního materiálu stěny. Všechny viditelné části upevnění v barvě otopného tělesa. W Naplněno nehořlavou, nejedovatou teplonosnou kapalinou. Odolnost vůči mrazu do cca -15 C. Elektrická topná tyč je namontovaná, včetně elektrosada FKS vpravo provedení J bílá barva provedení chromově stříbrná barva elektrosada WKS vpravo provedení D bílá barva provedení titan elektrosada WFS vpravo provedení F bílá barva provedení titan elektrosada WFC vpravo provedení H bílá barva provedení titan elektronické regulace a ovládacího prvku (elektrosada FKS, WKS, WFS nebo WFC). W Elektrosada FKS, WKS, WFS nebo WFC. Technický popis Doplňky viz strana 188. Špičkové kvalitativní parametry vysoce přesahující požadavky normy. 182 Designová otopná tělesa Ceník a technické informace I/2019

185 Informace o cenách pro výhradně elektrický provoz Geneo circle-e v chromovaném provedení viz strana 184 Ceny a tepelné výkony Lakované radiátory Cena v CZK bez DPH I/2019 Stavební výška Stavební délka Stavební hloubka Tepelný výkon ve wattech Číslo výrobku Cena 1 Cena 2 Cena 3 Cena 4 Cena 5 Cena 6 elektrosada * otopné těleso v sériové bílé barvě (RAL 9016) vč. otopné těleso podle vzorníku barev Kermi vč. FKS / WKS v bílé barvě WFS v bílé barvě WFC v bílé barvě FKS / WKS v bílé barvě WFS v bílé barvě WFC v bílé barvě GCE XK 13523, , , , , , GCE XK 13715, , , , , , GCE XK 14653, , , , , , GCE XK 15037, , , , , , GCE XK 15080, , , , , , GCE XK 15037, , , , , , GCE XK 15720, , , , , , GCE XK 16872, , , , , , GCE XK 16040, , , , , , GCE XK 16616, , , , , , GCE XK 17277, , , , , , GCE XK 18600, , , , , , GCE XK 17213, , , , , , GCE XK 17618, , , , , , GCE XK 18748, , , , , , GCE XK 20327, , , , , ,- W elektrosada FKS v chromově stříbrné barvě: + CZK 2325,- W elektrosada (WKS, WFS, WFC) v titanové barvě: + CZK 1152,- W antikorozní ochranná vrstva (RAL 9016): na poptávku W antikorozní ochranná vrstva (barva): na poptávku Při objednání uveďte: barvu, provedení. Viz rozevírací strana. Příklad objednávky 1: Geneo circle-e 1798 x 580 v bílé barvě (RAL 9016), elektrosada WKS vlevo v bílé barvě č. výr.: GCE C XK Příklad objednávky 2: Geneo circle-e 1798 x 580, circon stříbrná Metallic, elektrosada WKS vlevo v titanové barvě č. výr.: GCE barva radiátoru: circon stříbrná Metallic, elektrosada WKS vlevo, v titanové barvě cena: otopné těleso s elektrosadou WKS v bílé barvě 20178,- CZK + příplatek za elektrosadu v titanové barvě 1152,- CZK = celková cena 21330,- CZK * Při dimenzování vezměte prosím na vědomí: uvedený výkon topné tyče se vztahuje na maximální elektrický příkon. Ten nelze srovnávat s normovaným tepelným výkonem radiátoru podle EN 442. Díky regulační systematice je zabráněno lokálnímu přehřátí radiátoru v elektrickém provozu. Z tohoto důvodu nelze konstantně dodávat maximální elektrický příkon a převést jej na tepelný výkon. Při obvyklých teplotách v místnosti z toho vyplývá výsledný tepelný výkon radiátoru ve výši cca 75 % uvedeného maximálního příkonu topné tyče. Ceník a technické informace I/2019 Designová otopná tělesa 183

186 Geneo circle-e Informace o cenách pro výhradně elektrický provoz Ceny a tepelné výkony Radiátor v chromovaném provedení Cena v CZK bez DPH I/2019 Stavební výška Stavební délka Stavební hloubka Tepelný výkon ve wattech Číslo výrobku Cena 7 Cena 8 Cena 9 elektrosada * otopné těleso v chromovaném provedení vč. FKS / WKS v bílé barvě WFS v bílé barvě WFC v bílé barvě GCE Z. XK 21991, , , GCE Z. XK 24274, , , GCE Z. XK 27708, , , GCE Z. XK 29307, , , GCE Z. XK 24871, , , GCE Z. XK 27643, , , GCE Z. XK 32656, , , GCE Z. XK 36730, , , GCE Z. XK 28966, , , GCE Z. XK 32123, , , GCE Z. XK 39759, , , GCE Z. XK 42894, , , GCE Z. XK 33083, , , GCE Z. XK 36431, , , GCE Z. XK 47096, , , GCE Z. XK 49314, , ,- W elektrosada FKS v chromově stříbrné barvě: + CZK 2325,- W elektrosada (WKS, WFS, WFC) v titanové barvě: + CZK 1152,- Při objednání uveďte: provedení. Viz rozevírací strana. Příklad objednávky 1: Geneo circle-e 1798 x 580, v chromu, elektrosada FKS vlevo bílé barvě č. výr.: GCE Z I XK Příklad objednávky 2: Geneo circle-e 1798 x 580, v chromu, elektrosada WKS vpravo v titanové barvě č. výr.: GCE barva radiátoru: chrom, elektrosada WKS vpravo v titanové barvě cena: otopné těleso s elektrosadou WKS v bílé barvě 36431,- CZK + příplatek za elektrosadu v titanové barvě 1152,- CZK = celková cena 37583,- CZK * Při dimenzování vezměte prosím na vědomí: uvedený výkon topné tyče se vztahuje na maximální elektrický příkon. Ten nelze srovnávat s normovaným tepelným výkonem radiátoru podle EN 442. Díky regulační systematice je zabráněno lokálnímu přehřátí radiátoru v elektrickém provozu. Z tohoto důvodu nelze konstantně dodávat maximální elektrický příkon a převést jej na tepelný výkon. Při obvyklých teplotách v místnosti z toho vyplývá výsledný tepelný výkon radiátoru ve výši cca 75 % uvedeného maximálního příkonu topné tyče. 184 Designová otopná tělesa Ceník a technické informace I/2019

187 Ceník a technické informace I/2019 Designová otopná tělesa 185

188 Geneo circle-e Technické informace pro výhradně elektrické vytápění Rozměry modelu Geneo circle čelní pohled pohled z boku pohled zezadu BL BT L BH: skutečná stavební výška BL: skutečná stavební délka BH 56 H2 56 H2 H ,5 Ø20 H1 BT: stavební hloubka H: vzdálenost upevnění ke spodní hraně připojovacího závitu H1: spodní blok trubek H2: blok trubek L: vzdálenost vyvrtaných otvorů typ výrobku Připojení elektrosady FKS 81 Tato vzdálenost by se podle optických hledisek měla přizpůsobit poměrům v místnosti. 186 Designová otopná tělesa Ceník a technické informace I/2019

189 BH BL BT H L H1 H2 Hmotnost kg , , , , , , , , , , , , , , , ,78 Upozornění: Při instalaci je třeba dodržet normu ČSN , 2. vydání! Rozdělení ochranné oblasti viz strana 254! Místo instalace opatřete rovněž proudovým chráničem vypínací proud menší nebo roven 30 ma. W připojení: Elektrická topná tyč je předem namontovaná dole v rozdělovacím potrubí. Montáž stěnových prvků na elektroinstalační krabici nebo montáž na stěnu pomocí hmoždinek. krytí IPX4 W zkušební tlak: 7,8 bar W provozní podmínky: Model Geneo circle-e lze provozovat jako výhradě elektrický radiátor. Elektrická topná tyč je připojena vývodem na stěně, popř. zástrčkou k síti 230 V 50 Hz AC. Ceník a technické informace I/2019 Designová otopná tělesa 187

190 Geneo circle-e Elektrosada FKS Varianta FKS se skládá z elektronicky ovládané topné tyče vč. regulátoru (krytí IPX4), který se namontuje na otopné těleso. Délka kabelu topné tyče: cca 1,2 m. Po přestavbě lze regulátor namontovat na pravou nebo levou otopného tělesa. Provedení se zástrčkou pro přímé zapojení do zásuvky. Regulátor je k dispozici v bílé barvě a stříbrně chromovaném provedení. Funkce regulátoru: W plynulá regulace teploty W funkce Booster (60 minut plné zatížení) W funkce ochrany proti zamrznutí W ukazatel funkcí (vytápění, vypnuto, booster) W při uvedení do provozu možnost změny nastavení regulace teploty v místnosti na pouhou funkci sušení ručníků elektrosada FKS bílá elektrosada FKS v chromově stříbrné barvě Elektrosada WKS elektrosada WKS bílá elektrosada WKS titanová Varianta WKS se skládá z vývodu na stěnu (krytí IPX4), elektronicky ovládané topné tyče a regulátoru Standard. Délka kabelu topné tyče: cca 1,2 m. Regulátor Standard se namontuje na podomítkovou krabici. Zdroj napětí v podomítkové krabici připravené pro regulátor. Propojení mezi regulátorem a vývodem na stěně pomocí kabelových spojů v místě instalace. Vývod na stěně se namontuje na podomítkovou krabici. Vývod na stěnu a regulátor jsou k dispozici v bílé a titanové barvě. Funkce regulátoru: W plynulá regulace teploty W funkce Booster (60 minut plné zatížení) W funkce ochrany proti zamrznutí W ukazatel funkcí (vytápění, vypnuto, booster) W možnost změny nastavení regulace teploty v místnosti na pouhou funkci sušení ručníků Elektrosada WFS Varianta WFS se skládá z vývodu na stěnu (krytí IPX4) vč. rádiového přijímače, elektronicky ovládané topné tyče a bezdrátového regulátoru Funk-Standard. Délka kabelu topné tyče: cca 1,2 m. Vývod na stěně se namontuje na podomítkovou krabici. Vývod na stěnu a regulátor jsou k dispozici v bílé a titanové barvě. Díky provozu regulátoru na baterie jej lze umístit libovolně v prostoru. Funkce regulátoru: W plynulá regulace teploty W funkce Booster (60 minut plné zatížení) W funkce ochrany proti zamrznutí W ukazatel funkcí (vytápění, vypnuto, booster) W možnost změny nastavení regulace teploty v místnosti na pouhou funkci sušení ručníků elektrosada WFS bílá elektrosada WFS titanová Elektrosada WFC elektrosada WFC bílá elektrosada WFC titanová Varianta WFC se skládá z vývodu na stěnu (krytí IPX4) vč. rádiového přijímače, elektronicky ovládané topné tyče a bezdrátového regulátoru Funk-Comfort. Délka kabelu topné tyče: cca 1,2 m. Vývod na stěně se namontuje na podomítkovou krabici. Vývod na stěnu a regulátor jsou k dispozici v bílé a titanové barvě. Díky provozu regulátoru na baterie jej lze umístit libovolně v prostoru. Dálkový bezdrátový regulátor je vybaven nastavovacím kolečkem, jehož prostřednictvím lze programovat a řídit různé funkce. Funkce regulátoru: W regulace teploty v místnosti na úroveň vytápění a poklesu během naprogramovaných časových intervalů programovatelný časový interval: 15 minut 2 přednastavené, 1 libovolně programovatelný týdenní program (teplota v místnosti) W individuální funkce ohřevu ručníků během dne v závislosti na teplotě v místnosti během naprogramovaných časových intervalů programovatelný časový interval: 15 minut 1 přednastavený, 1 libovolně programovatelný W funkce Booster (s možností nastavení minut) W funkce ochrany proti zamrznutí W ukazatel funkcí (teplota v místnosti, den v týdnu, čas) W provozní režim Přítomnost W provozní režim Nepřítomnost 188 Designová otopná tělesa Ceník a technické informace I/2019

191 Ceník a technické informace I/2019 Designová otopná tělesa 189

192 Příslušenství Geneo circle, Geneo circle-e Označení Obrázek Popis Číslo výrobku Dodací množství Množstevní jednotka Cena / množstevní jednotka CZK bez DPH Háček na ručník Dodatečná stavební hloubka v případě namontovaného háčku na ručníky povrch lakovaný hliník ZC kus 794,- / kus povrch pochromovaný ZC kus 1163,- / kus Madlo na ručník rovné Dodatečná stavební hloubka v případě namontovaného madla na ručník Určeno pro stavební délku 880. Možnost zkrácení na stavební délku 431, 580 a 730. povrch lakovaný hliník ZC kus 1498,- / kus povrch pochromovaný ZC kus 3174,- / kus Kartáč na čištění T-kus kartáč na čištění, třídílný ZK kus 947,- / kus Pro Geneo circle. Pro připojení elektrické topné tyče v přívodu a ve zpátečce. Rohový ventil pochromováno ZT kus 374,- / kus Pro Geneo circle. Povrch pochromovaný Rohový ventil pro levostranné připojení. DN 15 1/2" (termostatická hlavice vpravo), M30 x 1,5 ZV kus 2337,- / kus Rohový ventil pro pravostranné připojení. DN 15 1/2" (termostatická hlavice vlevo), M30 x 1,5 ZV kus 2337,- / kus Šroubení zpátečky rohové Pro Geneo circle. Povrch pochromovaný DN 15 1/2" ZV kus 1822,- / kus 190 Designová otopná tělesa Ceník a technické informace I/2019

193 Příslušenství Označení Obrázek Popis Číslo výrobku Dodací množství Množstevní jednotka Cena / množstevní jednotka CZK bez DPH Ventilový blok rohový Pro Geneo circle. Pro připojení k radiátoru se závitem G 1/2" (vnitřní závit) vč. redukce 1/2" x 3/4". Připojení na trubky 3/4" eurokonus (vnější závit). Připojení pro termostatickou hlavici se závitem M30 x 1,5. Nastavitelný ventil (nastavení z výroby: pro provoz v dvoutrubkových soustavách, ventil nastaven na nejvyšší možný průtok, vč. stavební krytky). Při nastavení Bypassu vhodné také pro provoz v jednotrubkových soustavách! Integrovaný termostatický ventil je obousměrně průtočný (nezávisle na směru proudění). Sadu tvoří: 1 šroubení s integrovaným ventilem s roztečí připojení mezi radiátorem a trubkami 50, 1 ozdobná krytka, 2 redukce. Upozornění: Je třeba dodržet směr průtoku radiátorem. krytka bílá ZV kus 1319,- / kus krytka chromovaná ZV kus 1900,- / kus Ventilový blok přímý Pro Geneo circle. Pro připojení k radiátoru se závitem G 1/2" (vnitřní závit) vč. redukce 1/2" x 3/4". Připojení na trubky 3/4" eurokonus (vnější závit). Připojení pro termostatickou hlavici se závitem M30 x 1,5. Nastavitelný ventil (nastavení z výroby: pro provoz v dvoutrubkových soustavách, ventil nastaven na nejvyšší možný průtok, vč. stavební krytky). Při nastavení Bypassu vhodné také pro provoz v jednotrubkových soustavách! Integrovaný termostatický ventil je obousměrně průtočný (nezávisle na směru proudění). Sadu tvoří: 1 šroubení s integrovaným ventilem s roztečí připojení mezi radiátorem a trubkami 50, 1 ozdobná krytka, 2 redukce. Upozornění: Je třeba dodržet směr průtoku radiátorem. krytka bílá ZV kus 1134,- / kus krytka chromovaná ZV kus 1712,- / kus krytka se vzhledem nerezu ZV kus 1887,- / kus Ceník a technické informace I/2019 Designová otopná tělesa 191

194 Příslušenství Geneo circle, Geneo circle-e Označení Obrázek Popis Číslo výrobku Dodací množství Množstevní jednotka Cena / množstevní jednotka CZK bez DPH Termostatická hlavice bílá ZV kus 385,- / kus chrom ZV kus 455,- / kus vzhled nerezu ZV kus 587,- / kus Rozpěrka Pro Geneo circle. Další připevňovací příslušenství pro situace připojení odlišné od přílohy D podle předpisu VDI 6036 (nenosné potrubí) viditelné díly, bílé ZB kus 374,- / kus viditelné díly, v chromu ZB kus 655,- / kus * Při objednání je nutno uvést barvu: viditelné díly, v barvě ZB0326* 1 kus 468,- / kus 192 Designová otopná tělesa Ceník a technické informace I/2019

195 Náhradní díly Označení Obrázek Popis Číslo výrobku Dodací množství Množstevní jednotka Cena / množstevní jednotka CZK bez DPH Montážní sada Pro Geneo circle. Sadu tvoří: 2 stěnové úchyty, 2 závěsné čepy, 2 podložky s podélnými otvory, 2 hmoždinky Ø 10, 2 šrouby 8 x 80 1 dolní rozpěrka, 2 dvoudílné upevňovací krytky, 1 odvzdušňovací zátka. Vhodné pro třídy požadavků I a II. Montážní sada viditelné díly, bílé ZB kus 599,- / kus viditelné díly, v chromu ZB kus 1160,- / kus * Při objednání je nutno uvést barvu: viditelné díly, v barvě ZB0343* 1 kus 749,- / kus Pro Geneo circle. Sadu tvoří: 2 stěnové úchyty, 2 závěsné čepy, 2 podložky s podélnými otvory, 2 hmoždinky Ø 10, 2 šrouby 8 x 80 1 dolní rozpěrka, 2 dvoudílné upevňovací krytky, 1 odvzdušňovací zátka. Vhodné pro třídy požadavků I a II. Odvzdušňovací zátky viditelné díly, bílé ZB kus 1029,- / kus viditelné díly, v chromu ZB kus 1965,- / kus * Při objednání je nutno uvést barvu: viditelné díly, v barvě ZB0344* 1 kus 1286,- / kus Ø 1/4 10 kusů v sadě. ZT kus 62,- / kus Ceník a technické informace I/2019 Designová otopná tělesa 193

196 Jasné, silné, efektivní 194 Designová otopná tělesa Ceník a technické informace I/2019

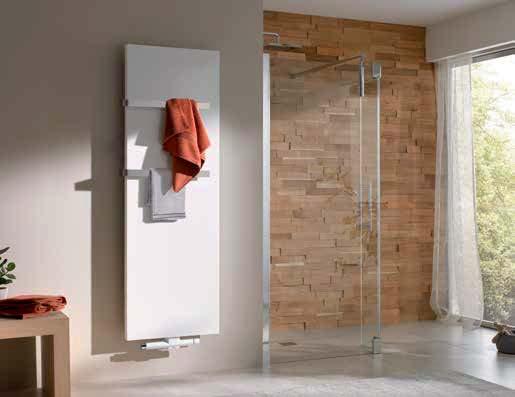

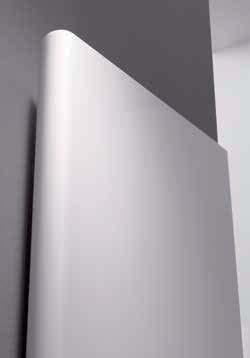

197 Pateo W W W W W W W plochý, nadčasový design s jemnými přechodovými liniemi vysoký topný výkon pro maximální požadavky tepelné potřeby optimální rovněž pro nízké systémové teploty maximální energetická účinnost díky jedinečné technologii x2 9 různých rozměrů a flexibilní možnosti připojení plynule výškově nastavitelné madlo na ručník jako volitelné příslušenství možnost připojení k podlahovému vytápění Kermi x-net prostřednictvím připojovací sady x-link plus Pateo Pateo kompaktní otopné těleso strana 196 Ceník a technické informace I/2019 Designová otopná tělesa 195

198 Pateo Výhody výrobku W kompaktní otopné těleso pro teplovodní vytápění W rozmanité možnosti připojení (klasické spodní, spodní středové a horní) W možnost připojení k podlahovému vytápění Kermi x-net prostřednictvím připojovací sady x-link plus W upevnění zepředu není viditelné W velmi vysoký tepelný výkon W x2 Inside pro max. energetickou účinnost W Lze dodat antikorozní ochrannou vrstvu. Technický popis viz strana 255. Doplňky Připojovací sada x-link plus Obsah dodávky W Montážní sada je přiložena, splňuje třídy požadavků I a II podle směrnice VDI Třída požadavků III je možná na vyžádání. Na místě montáže je nutné zkontrolovat dostatečnou nosnost stavebního materiálu stěny. Všechny viditelné části upevnění v barvě otopného tělesa Ceny a popis příslušenství x-link plus viz strana 258. Špičkové kvalitativní parametry vysoce přesahující požadavky normy. 196 Designová otopná tělesa Ceník a technické informace I/2019

199 Informace o cenách teplovodního vytápění Ceny a tepelné výkony Lakované radiátory Cena v CZK bez DPH I/2019 Stavební výška Stavební délka Stavební hloubka Exponent otopného tělesa n Tepelný výkon ve wattech Číslo výrobku Cena 1 Cena 2 75/65-20 C 70/55-20 C 55/45-20 C 70/55-24 C 55/45-24 C otopné těleso v sériové bílé barvě (RAL 9016) otopné těleso podle vzorníku barev Kermi , PSR XXK 15358, , , PSR XXK 16872, , , PSR XXK 18365, , , PSR XXK 16531, , , PSR XXK 18024, , , PSR XXK 19517, , , PSR XXK 17683, , , PSR XXK 19176, , , PSR XXK 20690, ,- W antikorozní ochranná vrstva (RAL 9016): + 40 % k ceně 1 W antikorozní ochranná vrstva (barva): na poptávku Při objednání uveďte: barvu. Viz rozevírací strana. Příklad objednávky 1: Pateo, 1725 x 600, v bílé barvě (RAL 9016) č. výr.: PSR XXK Příklad objednávky 2: Pateo, 1725 x 600, v barvě circon stříbrná Metallic č. výr.: PSR barva radiátoru: circon stříbrná Metallic Ceník a technické informace I/2019 Designová otopná tělesa 197

200 Pateo Technické informace k teplovodnímu vytápění Rozměry modelu Pateo čelní pohled pohled z boku pohled zezadu BL 30 BT L E BH: skutečná stavební výška BL: skutečná stavební délka BT: stavební hloubka E: odvzdušnění L: vzdálenost vyvrtaných otvorů NA1/NA2: rozteč připojení BH 62 min NA2 NA1 typ výrobku Vzdálenost spodní hrany radiátoru k podlaze min Tato vzdálenost by se podle optických hledisek měla přizpůsobit poměrům v místnosti. 198 Designová otopná tělesa Ceník a technické informace I/2019

201 BH BL BT NA1 NA2 L Hmotnost kg Obsah vody l ,70 5, ,90 7, ,10 8, ,90 6, ,20 8, ,50 9, ,80 7, ,50 9, ,30 11,00 13 Charakteristické vyrovnání viz strana 274. W připojení: 2 x G 1/2" vnitřní závit, středové spodní připojení, přívod vlevo. 2 x G 1/2" vnitřní závit, spodní boční připojení, přívod vlevo. 2 x G 1/2, vnitřní závit, horní boční připojení, přívod vlevo. V případě připojení dole uprostřed vhodné pro jednotrubkový systém. W odvzdušnění: G 1/2" nahoře vlevo W provozní tlak: max. 10 bar W zkušební tlak: 13 bar W provozní podmínky: teplá voda do 110 C Ceník a technické informace I/2019 Designová otopná tělesa 199

202 Pateo Příslušenství Označení Obrázek Popis Číslo výrobku Dodací množství Množstevní jednotka Cena / množstevní jednotka CZK bez DPH Madlo na ručník Dodatečná stavební hloubka v případě namontovaného madla na ručník Povrch kartáčovaná nerezová ocel určeno pro stavební délku 500 ZC kus 2716,- / kus určeno pro stavební délku 600 ZC kus 2870,- / kus určeno pro stavební délku 700 ZC kus 3024,- / kus Povrch leštěná nerezová ocel určeno pro stavební délku 500 ZC kus 3266,- / kus Rohový ventil určeno pro stavební délku 600 ZC kus 3639,- / kus určeno pro stavební délku 700 ZC kus 3266,- / kus Povrch pochromovaný Rohový ventil pro levostranné připojení. DN 15 1/2" (termostatická hlavice vpravo), M30 x 1,5 ZV kus 2337,- / kus Rohový ventil pro pravostranné připojení. DN 15 1/2" (termostatická hlavice vlevo), M30 x 1,5 ZV kus 2337,- / kus Šroubení zpátečky rohové Povrch pochromovaný DN 15 1/2" ZV kus 1822,- / kus Ventilový blok rohový Pro připojení k radiátoru se závitem G 1/2" (vnitřní závit) vč. redukce 1/2" x 3/4". Připojení na trubky 3/4" eurokonus (vnější závit). Připojení pro termostatickou hlavici se závitem M30 x 1,5. Nastavitelný ventil (nastavení z výroby: pro provoz v dvoutrubkových soustavách, ventil nastaven na nejvyšší možný průtok, vč. stavební krytky). Při nastavení Bypassu vhodné také pro provoz v jednotrubkových soustavách! Integrovaný termostatický ventil je obousměrně průtočný (nezávisle na směru proudění). Sadu tvoří: 1 šroubení s integrovaným ventilem s roztečí připojení mezi radiátorem a trubkami 50 1 ozdobná krytka, 2 redukce. Upozornění: Je třeba dodržet směr průtoku radiátorem. krytka bílá ZV kus 1134,- / kus krytka chromovaná ZV kus 1712,- / kus krytka se vzhledem nerezu ZV kus 1887,- / kus 200 Designová otopná tělesa Ceník a technické informace I/2019

203 Příslušenství Označení Obrázek Popis Číslo výrobku Dodací množství Množstevní jednotka Cena / množstevní jednotka CZK bez DPH Ventilový blok přímý Pro připojení k radiátoru se závitem G 1/2" (vnitřní závit) vč. redukce 1/2" x 3/4". Připojení na trubky 3/4" eurokonus (vnější závit). Připojení pro termostatickou hlavici se závitem M30 x 1,5. Nastavitelný ventil (nastavení z výroby: pro provoz v dvoutrubkových soustavách, ventil nastaven na nejvyšší možný průtok, vč. stavební krytky). Při nastavení Bypassu vhodné také pro provoz v jednotrubkových soustavách! Integrovaný termostatický ventil je obousměrně průtočný (nezávisle na směru proudění). Sadu tvoří: 1 šroubení s integrovaným ventilem s roztečí připojení mezi radiátorem a trubkami 50 1 ozdobná krytka, 2 redukce. Upozornění: Je třeba dodržet směr průtoku radiátorem. krytka bílá ZV kus 1134,- / kus krytka chromovaná ZV kus 1712,- / kus krytka se vzhledem nerezu ZV kus 1887,- / kus Termostatická hlavice bílá ZV kus 385,- / kus chrom ZV kus 455,- / kus vzhled nerezu ZV kus 587,- / kus Ceník a technické informace I/2019 Designová otopná tělesa 201

204 Pateo Náhradní díly Označení Obrázek Popis Číslo výrobku Dodací množství Množstevní jednotka Cena / množstevní jednotka CZK bez DPH Montážní sada Sadu tvoří: 1 stěnová konzola levá, 1 stěnová konzola pravá, 2 rozpěrky, 2 pojistky, 2 tlumiče hluku, 4 šrouby, 4 podložky, 4 hmoždinky 1 zaslepovací zátka, 1 odvzdušňovací zátka. Vhodné pro třídy požadavků I a II. Sada stěnové konzole (krátké) viditelné díly, bílé ZB kus 562,- / kus * Při objednání je nutno uvést barvu: viditelné díly, v barvě ZB0293* 1 kus 703,- / kus Další upevňovací příslušenství pro situace připojení odlišné od přílohy D podle předpisu VDI 6036 (nenosné potrubí). Sadu tvoří: 1 stěnová konzola krátká, 2 šrouby, 2 podložky, 2 hmoždinky, 1 tlumič hluku, 1 pojistka proti vytažení pro stěnovou konzolu. Pozor: Na jeden radiátor jsou zapotřebí 2 kusy konzolí. Pojistka proti posunutí pro stěnovou konzolu Vzdálenost od stěny W 30 viditelné díly, bílé ZB kus 81,- / kus * Při objednání je nutno uvést barvu a vzdálenost od stěny: viditelné díly, v barvě ZB0282* 1 kus 101,- / kus Pro stěnovou konzolu ZB Další upevňovací příslušenství pro situace připojení odlišné od přílohy D podle předpisu VDI 6036 (nenosné potrubí). 2 kusy v sadě ZK kus 111,- / kus 202 Designová otopná tělesa Ceník a technické informace I/2019

205 Náhradní díly Označení Obrázek Popis Číslo výrobku Dodací množství Množstevní jednotka Cena / množstevní jednotka CZK bez DPH Pojistka proti posunutí pro stěnovou konzolu Pro montáž na dolní úchyt. Nutné, pokud stavební výška > 1,5 x stavební délka. Pro zajištění radiátoru proti posunutí ve spodní části. Je zapotřebí jedna sada na radiátor. 2 kusy v sadě ZK kus 47,- / kus Ceník a technické informace I/2019 Designová otopná tělesa 203

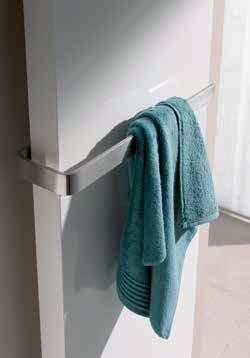

206 Jasné přiznání k přímým liniím 204 Designová otopná tělesa Ceník a technické informace I/2019

207 Rubeo W W W W W W W plochý, nadčasový design s přímými liniemi vysoký topný výkon pro maximální požadavky tepelné potřeby optimální rovněž pro nízké systémové teploty maximální energetická účinnost díky jedinečné technologii x2 9 různých rozměrů a flexibilní možnosti připojení plynule výškově nastavitelné madlo na ručník jako volitelné příslušenství možnost připojení k podlahovému vytápění Kermi x-net prostřednictvím připojovací sady x-link plus Rubeo Rubeo kompaktní otopné těleso strana 206 Ceník a technické informace I/2019 Designová otopná tělesa 205

208 Rubeo Výhody výrobku W kompaktní otopné těleso pro teplovodní vytápění W rozmanité možnosti připojení (klasické spodní, spodní středové a horní) W možnost připojení k podlahovému vytápění Kermi x-net prostřednictvím připojovací sady x-link plus W upevnění zepředu není viditelné W velmi vysoký tepelný výkon W x2 Inside pro max. energetickou účinnost W Lze dodat antikorozní ochrannou vrstvu. Technický popis viz strana 255. Doplňky Připojovací sada x-link plus Obsah dodávky W Montážní sada je přiložena, splňuje třídy požadavků I a II podle směrnice VDI Třída požadavků III je možná na vyžádání. Na místě montáže je nutné zkontrolovat dostatečnou nosnost stavebního materiálu stěny. Všechny viditelné části upevnění v barvě otopného tělesa. Ceny a popis příslušenství x-link plus viz strana 258. Špičkové kvalitativní parametry vysoce přesahující požadavky normy. 206 Designová otopná tělesa Ceník a technické informace I/2019

209 Informace o cenách teplovodního vytápění Ceny a tepelné výkony Lakované radiátory Cena v CZK bez DPH I/2019 Stavební výška Stavební délka Stavební hloubka Exponent otopného tělesa n Tepelný výkon ve wattech Číslo výrobku Cena 1 Cena 2 75/65-20 C 70/55-20 C 55/45-20 C 70/55-24 C 55/45-24 C otopné těleso v sériové bílé barvě (RAL 9016) otopné těleso podle vzorníku barev Kermi , PSS XXK 15358, , , PSS XXK 16872, , , PSS XXK 18365, , , PSS XXK 16531, , , PSS XXK 18024, , , PSS XXK 19517, , , PSS XXK 17683, , , PSS XXK 19176, , , PSS XXK 20690, ,- W antikorozní ochranná vrstva (RAL 9016): + 40 % k ceně 1 W antikorozní ochranná vrstva (barva): na poptávku Při objednání uveďte: barvu. Viz rozevírací strana. Příklad objednávky 1: Rubeo, 1725 x 570, v bílé barvě (RAL 9016) č. výr.: PSS XXK Příklad objednávky 2: Rubeo, 1725 x 570, v barvě circon stříbrná Metallic č. výr.: PSS barva radiátoru: circon stříbrná Metallic Ceník a technické informace I/2019 Designová otopná tělesa 207

210 Rubeo Technické informace k teplovodnímu vytápěn Rozměry modelu Rubeo čelní pohled pohled z boku pohled zezadu BL 30 BT L BH: skutečná stavební výška E BL: skutečná stavební délka BT: stavební hloubka E: odvzdušnění L: vzdálenost vyvrtaných otvorů NA1/NA2: rozteč připojení BH 62 min NA2 NA1 typ výrobku Vzdálenost spodní hrany radiátoru k podlaze min Tato vzdálenost by se podle optických hledisek měla přizpůsobit poměrům v místnosti. 208 Designová otopná tělesa Ceník a technické informace I/2019

211 BH BL BT NA1 NA2 L Hmotnost kg Obsah vody l ,70 5, ,90 7, ,10 8, ,90 6, ,20 8, ,50 9, ,80 7, ,50 9, ,30 11,00 16 Charakteristické vyrovnání viz strana 274. W připojení: 2 x G 1/2" vnitřní závit, středové spodní připojení, přívod vlevo. 2 x G 1/2" vnitřní závit, spodní boční připojení, přívod vlevo. 2 x G 1/2, vnitřní závit, horní boční připojení, přívod vlevo. V případě připojení dole uprostřed vhodné pro jednotrubkový systém. W odvzdušnění: G 1/2" nahoře vlevo W provozní tlak: max. 10 bar W zkušební tlak: 13 bar W provozní podmínky: teplá voda do 110 C Ceník a technické informace I/2019 Designová otopná tělesa 209

212 Rubeo Příslušenství Označení Obrázek Popis Číslo výrobku Dodací množství Množstevní jednotka Cena / množstevní jednotka CZK bez DPH Madlo na ručník Dodatečná stavební hloubka v případě namontovaného madla na ručník Povrch kartáčovaná nerezová ocel určeno pro stavební délku 470 ZC kus 2716,- / kus určeno pro stavební délku 570 ZC kus 2870,- / kus určeno pro stavební délku 670 ZC kus 3024,- / kus Povrch leštěná nerezová ocel určeno pro stavební délku 470 ZC kus 3266,- / kus určeno pro stavební délku 570 ZC kus 3439,- / kus určeno pro stavební délku 670 ZC kus 3612,- / kus Rohový ventil Povrch pochromovaný Rohový ventil pro levostranné připojení. DN 15 1/2" (termostatická hlavice vpravo), M30 x 1,5 ZV kus 2337,- / kus Rohový ventil pro pravostranné připojení. DN 15 1/2" (termostatická hlavice vlevo), M30 x 1,5 ZV kus 2337,- / kus Šroubení zpátečky rohové Povrch pochromovaný Ventilový blok rohový DN 15 1/2" ZV kus 1822,- / kus Pro připojení k radiátoru se závitem G 1/2" (vnitřní závit) vč. redukce 1/2" x 3/4". Připojení na trubky 3/4" eurokonus (vnější závit). Připojení pro termostatickou hlavici se závitem M30 x 1,5. Nastavitelný ventil (nastavení z výroby: pro provoz v dvoutrubkových soustavách, ventil nastaven na nejvyšší možný průtok, vč. stavební krytky). Při nastavení Bypassu vhodné také pro provoz v jednotrubkových soustavách! Integrovaný termostatický ventil je obousměrně průtočný (nezávisle na směru proudění). Sadu tvoří: 1 šroubení s integrovaným ventilem s roztečí připojení mezi radiátorem a trubkami 50, 1 ozdobná krytka, 2 redukce. Upozornění: Je třeba dodržet směr průtoku radiátorem. krytka bílá ZV kus 1134,- / kus krytka chromovaná ZV kus 1712,- / kus krytka se vzhledem nerezu ZV kus 1887,- / kus 210 Designová otopná tělesa Ceník a technické informace I/2019

213 Příslušenství Označení Obrázek Popis Číslo výrobku Dodací množství Množstevní jednotka Cena / množstevní jednotka CZK bez DPH Ventilový blok přímý Pro připojení k radiátoru se závitem G 1/2" (vnitřní závit) vč. redukce 1/2" x 3/4". Připojení na trubky 3/4" eurokonus (vnější závit). Připojení pro termostatickou hlavici se závitem M30 x 1,5. Nastavitelný ventil (nastavení z výroby: pro provoz v dvoutrubkových soustavách, ventil nastaven na nejvyšší možný průtok, vč. stavební krytky). Při nastavení Bypassu vhodné také pro provoz v jednotrubkových soustavách! Integrovaný termostatický ventil je obousměrně průtočný (nezávisle na směru proudění). Sadu tvoří: 1 šroubení s integrovaným ventilem s roztečí připojení mezi radiátorem a trubkami 50, 1 ozdobná krytka, 2 redukce. Upozornění: Je třeba dodržet směr průtoku radiátorem. krytka bílá ZV kus 1134,- / kus krytka chromovaná ZV kus 1712,- / kus krytka se vzhledem nerezu ZV kus 1887,- / kus Termostatická hlavice bílá ZV kus 385,- / kus chrom ZV kus 455,- / kus vzhled nerezu ZV kus 587,- / kus Ceník a technické informace I/2019 Designová otopná tělesa 211

214 Rubeo Náhradní díly Označení Obrázek Popis Číslo výrobku Dodací množství Množstevní jednotka Cena / množstevní jednotka CZK bez DPH Montážní sada Sadu tvoří: 1 stěnová konzola levá, 1 stěnová konzola pravá, 2 rozpěrky, 2 pojistky, 2 tlumiče hluku, 4 šrouby, 4 podložky, 4 hmoždinky 1 zaslepovací zátka, 1 odvzdušňovací zátka. Vhodné pro třídy požadavků I a II. Sada stěnové konzole (krátké) viditelné díly, bílé ZB kus 562,- / kus * Při objednání je nutno uvést barvu: viditelné díly, v barvě ZB0293* 1 kus 703,- / kus Další upevňovací příslušenství pro situace připojení odlišné od přílohy D podle předpisu VDI 6036 (nenosné potrubí) Sadu tvoří: 1 stěnová konzola krátká, 2 šrouby, 2 podložky, 2 hmoždinky, 1 tlumič hluku, 1 pojistka proti vytažení pro stěnovou konzolu. Pozor: Na jeden radiátor jsou zapotřebí 2 kusy konzolí. Pojistka proti posunutí pro stěnovou konzolu Vzdálenost od stěny W 30 viditelné díly, bílé ZB kus 81,- / kus * Při objednání je nutno uvést barvu a vzdálenost od stěny: viditelné díly, v barvě ZB0282* 1 kus 101,- / kus Pro stěnovou konzolu ZB Další upevňovací příslušenství pro situace připojení odlišné od přílohy D podle předpisu VDI 6036 (nenosné potrubí) 2 kusy v sadě ZK kus 111,- / kus 212 Designová otopná tělesa Ceník a technické informace I/2019

215 Náhradní díly Označení Obrázek Popis Číslo výrobku Dodací množství Množstevní jednotka Cena / množstevní jednotka CZK bez DPH Pojistka proti posunutí pro stěnovou konzolu Pro montáž na dolní úchyt. Nutné, pokud stavební výška > 1,5 x stavební délka. Pro zajištění radiátoru proti posunutí ve spodní části. Je zapotřebí jedna sada na radiátor. 2 kusy v sadě ZK kus 47,- / kus Ceník a technické informace I/2019 Designová otopná tělesa 213

216 Moderní trubkový design 214 Designová otopná tělesa Ceník a technické informace I/2019

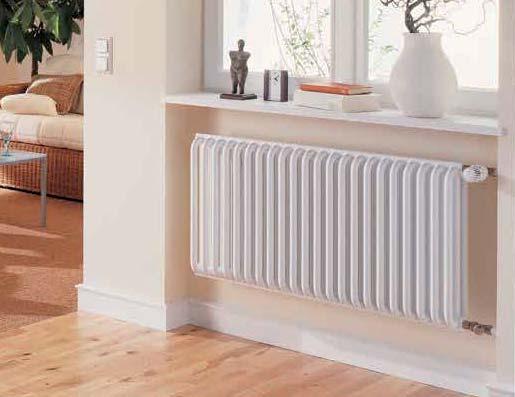

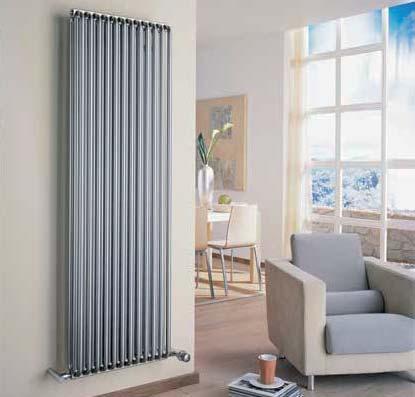

217 Kermi Decor W W W W W standardní verze s bočním připojením, popř. s připojením 50 dole uprostřed, vpravo nebo vlevo verze s integrovaným ventilem a připojením 50 dole uprostřed, vlevo nebo vpravo fantasticky variabilní rozměry a topný výkon výborně se hodí pro všechny obytné prostory některé modely lze na vyžádání dodat také s přídavným elektrickým vytápěním nebo s výhradně elektrickým provozem Kermi Decor-S Kermi Decor-S Kermi Decor-V Kermi Decor-V Kermi Decor-E Typ 21 kompaktní Typ 32 kompaktní Typ 21 ventilové Typ 32 ventilové Typ 21/32 výhradně elektrické Decor otopné těleso otopné těleso otopné těleso otopné těleso otopné těleso strana 216 strana 220 strana 224 strana 228 na poptávku Ceník a technické informace I/2019 Designová otopná tělesa 215

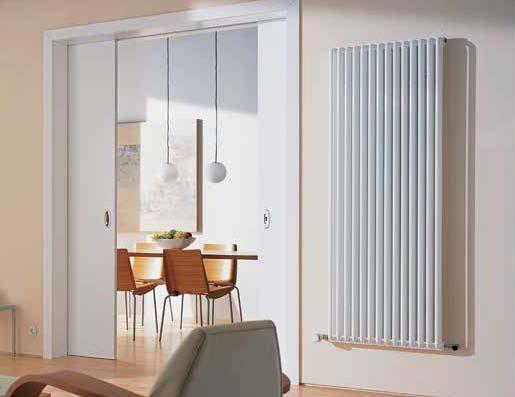

218 Kermi Decor -S Výhody výrobku W otopné těleso pro teplovodní vytápění W variabilní rozměry a topný výkon W spodní připojení 50, uprostřed, vpravo nebo vlevo nebo boční připojení vpravo nebo vlevo W možnost provozu přídavného elektrického vytápění, topnou tyč lze namontovat dodatečně W Lze dodat antikorozní ochrannou vrstvu. Technický popis viz strana 255. Obsah dodávky Provedení Typ 21 W Montážní sada je přiložena, splňuje třídy požadavků I a II podle směrnice VDI Třída požadavků III je možná na vyžádání. Na místě montáže je nutné zkontrolovat dostatečnou nosnost stavebního materiálu stěny. Všechny viditelné části upevnění v barvě radiátoru. standardní provedení X boční připojení (stejnostranné nebo střídavé) provedení připojení uprostřed, bez ventilu provedení připojení vlevo, bez ventilu provedení připojení vpravo, bez ventilu Doplňky Špičkové kvalitativní parametry vysoce přesahující požadavky normy. 216 Designová otopná tělesa Ceník a technické informace I/2019

219 Informace o cenách teplovodního vytápění Ceny a tepelné výkony Lakované radiátory Typ 21 Cena v CZK bez DPH I/2019 Stavební výška Stavební délka Stavební hloubka Exponent otopného tělesa n Tepelný výkon ve wattech Číslo výrobku Cena 1 Cena 2 elektrosada, přiřazení wattového výkonu 75/65-20 C 70/55-20 C 55/45-20 C 70/55-24 C 55/45-24 C otopné těleso v sériové bílé barvě (RAL 9016) otopné těleso podle vzorníku barev Kermi , D XK 10054, , , D XK 10968, , , D XK 11882, , , D XK 10274, , , D XK 11208, , , D XK 12142, , , D XK 9900, , , D XK 11880, , , D XK 13860, , , D XK 15840, , , D XK 10710, , , D XK 12852, , , D XK 14994, , , D XK 17136, ,- W antikorozní ochranná vrstva (RAL 9016): + 40 % k ceně 1 W antikorozní ochranná vrstva (barva): na poptávku W provedení s připojením dole uprostřed / vlevo / vpravo: + CZK 853,00 k ceně 1, popř. 2 W atypická řešení: na poptávku Při objednání uveďte: barvu, provedení. Viz rozevírací strana. pro model Kermi Decor-S objednejte vhodnou elektrosadu na straně 219 Příklad objednávky 1: Kermi Decor-S, typ x 460, v bílé barvě (RAL 9016), boční připojení č. výr.: D X XK Příklad objednávky 2: Kermi Decor-S, Typ x 460, v barvě circon stříbrná Metallic, boční připojení č. výr.: D barva radiátoru: circonsilber Metallic, boční připojení Ceník a technické informace I/2019 Designová otopná tělesa 217

220 Kermi Decor -S Technické informace k teplovodnímu vytápění Rozměry modelu Kermi Decor-S čelní pohled pohled z boku pohled zezadu RL/VL G1/2 BH: skutečná stavební výška BL: skutečná stavební délka BT: stavební hloubka E: odvzdušnění H1: vzdálenost připevňovacích otvorů ke středu připojovacího závitu, při bočním připojení H2: vzdálenost připevňovacích otvorů ke spodní hraně připojovacího závitu při spodním připojení L: vzdálenost vyvrtaných otvorů VL/RL: přívod nebo zpátečka NA2 NA2 NA2 typ výrobku Vzdálenost spodní hrany radiátoru k podlaze min Tato vzdálenost by se podle optických hledisek měla přizpůsobit poměrům v místnosti. Typ BH BL BT NA1 NA2 H1 H2 L Hmotnost kg Obsah vody l ,20 8, ,70 9, ,30 10, ,80 10, ,60 11, ,40 12, ,00 13, ,80 15, ,60 18, ,40 21, ,60 14, ,90 17, ,20 20, ,60 23,50 05 Charakteristické vyrovnání viz strana 274. W připojení: W odvzdušnění: W provozní tlak: 4 x G 1/2" vnitřní závit, připojení boční, připojení spodní uprostřed, spodní vpravo, spodní vlevo (viz připojení, strana 306). G 1/2" boční max. 10 bar W provozní podmínky: teplá voda do 100 C možnost přídavného elektrického vytápění (max. teplota přívodu 80 C) Elektrosadu lze namontovat i dodatečně. 218 Designová otopná tělesa Ceník a technické informace I/2019

221 Informace k přídavnému elektrickému vytápění Ceny a wattový výkon elektrosady (přídavné elektrické vytápění) Popis výrobku Elektrosada FKS v bílé nebo stříbrně chromové barvě Elektrosada FKS se skládá z elektronicky ovládané topné tyče vč. regulátoru (krytí IPX4), která se namontuje na radiátor. Po přestavbě lze regulátor namontovat na pravou nebo levou stranu radiátoru. Wattový výkon Dodací jednotka Číslo výrobku bílá Cena v CZK bez DPH I/2019 Číslo výrobku titan / chromově stříbrný Cena v CZK bez DPH I/ W / AC 230 V 1 kus ZE ,- ZE , W / AC 230 V 1 kus ZE ,- ZE , W / AC 230 V 1 kus ZE ,- ZE ,- Elektrosada WKS v bílé nebo titanové barvě Elektrosada WKS se skládá z vývodu na stěnu (krytí IPX4), elektronicky ovládané topné tyče a regulátoru Standard. 800 W / AC 230 V 1 kus ZE ,- ZE , W / AC 230 V 1 kus ZE ,- ZE , W / AC 230 V 1 kus ZE ,- ZE ,- Elektrosada WFS v bílé nebo titanové barvě Elektrosada WFS se skládá z vývodu na stěnu (krytí IPX4) vč. rádiového přijímače, elektronicky ovládané topné tyče a bezdrátového regulátoru Funk-Standard. 800 W / AC 230 V 1 kus ZE ,- ZE , W / AC 230 V 1 kus ZE ,- ZE , W / AC 230 V 1 kus ZE ,- ZE ,- Elektrosada WFC v bílé nebo titanové barvě Elektrosada WFC se skládá z vývodu na stěnu (krytí IPX4) vč. rádiového přijímače, elektronicky ovládané topné tyče a bezdrátového regulátoru Funk-Comfort. 800 W / AC 230 V 1 kus ZE ,- ZE , W / AC 230 V 1 kus ZE ,- ZE , W / AC 230 V 1 kus ZE ,- ZE ,- Přídavné elektrické vytápění u topného tělesa Kermi Decor-S je možné pouze ve spojení se stejnostranným bočním připojením / spodním pravým připojením / spodním levým připojením. Pro přídavné elektrické vytápění objednejte pro otopné těleso Kermi Decor-S vhodnou elektrosadu. Přiřazení různých výkonů topných tyčí k velikostem radiátorů naleznete v tabulce Tepelné výkony elektrosada, strana 217. Technický popis viz strana 250. Připojení otopného tělesa Kermi Decor s přídavným elektrickým vytápěním Elektrosada Provedení se spodním levým připojením s elektrosadou Provedení se spodním pravým připojením s elektrosadou Provedení s levým bočním připojením s elektrosadou Provedení s pravým bočním připojením s elektrosadou FKS WKS WFS WFC Ceník a technické informace I/2019 Designová otopná tělesa 219

222 Kermi Decor -S Výhody výrobku W otopné těleso pro teplovodní vytápění W variabilní rozměry a topný výkon W spodní připojení 50, uprostřed, vpravo nebo vlevo nebo boční připojení vpravo nebo vlevo W možnost provozu přídavného elektrického vytápění, topnou tyč lze namontovat dodatečně W Lze dodat antikorozní ochrannou vrstvu. Technický popis viz strana 255. Obsah dodávky Provedení Typ 32 W Montážní sada je přiložena, splňuje třídy požadavků I a II podle směrnice VDI Třída požadavků III je možná na vyžádání. Na místě montáže je nutné zkontrolovat dostatečnou nosnost stavebního materiálu stěny. Všechny viditelné části upevnění v barvě radiátoru. standardní provedení X boční připojení (stejnostranné nebo střídavé) provedení připojení uprostřed, bez ventilu provedení připojení vlevo, bez ventilu provedení připojení vpravo, bez ventilu Doplňky Špičkové kvalitativní parametry vysoce přesahující požadavky normy. 220 Designová otopná tělesa Ceník a technické informace I/2019

223 Informace o cenách teplovodního vytápění Ceny a tepelné výkony Lakované radiátory Typ 32 Cena v CZK bez DPH I/2019 Stavební výška Stavební délka Stavební hloubka Exponent otopného tělesa n Tepelný výkon ve wattech Číslo výrobku Cena 1 Cena 2 elektrosada, přiřazení wattového výkonu 75/65-20 C 70/55-20 C 55/45-20 C 70/55-24 C 55/45-24 C otopné těleso v sériové bílé barvě (RAL 9016) otopné těleso podle vzorníku barev Kermi , D XK 11396, , , D XK 12432, , , D XK 13468, , , D XK 11726, , , D XK 12792, , , D XK 13858, , , D XK 13820, , , D XK 16584, , , D XK 19348, , , D XK 22112, , , D XK 14590, , , D XK 17508, , , D XK 20426, , , D XK 23344, ,- Při objednání uveďte: barvu, provedení. Viz rozevírací strana. W antikorozní ochranná vrstva (RAL 9016): + 40 % k ceně 1 W antikorozní ochranná vrstva (barva): na poptávku W provedení s připojením dole uprostřed / vlevo / vpravo: + CZK 853,00 k ceně 1, popř. 2 W atypická řešení: na poptávku pro přídavné elektrické vytápění objednejte pro model Kermi Decor-S vhodnou elektrosadu na straně 223 Příklad objednávky 1: Kermi Decor-S, typ x 460, v bílé barvě (RAL 9016), boční připojení č. výr.: D X XK Příklad objednávky 2: Kermi Decor-S, typ x 460, v barvě circon stříbrná Metallic, boční připojení č. výr.: D barva radiátoru: circon stříbrná Metallic, připojení boční Ceník a technické informace I/2019 Designová otopná tělesa 221

224 Kermi Decor -S Technické informace k teplovodnímu vytápění Rozměry modelu Kermi Decor-S čelní pohled pohled z boku pohled zezadu RL/VL G1/2 BH: skutečná stavební výška BL: skutečná stavební délka BT: stavební hloubka E: odvzdušnění H1: vzdálenost připevňovacích otvorů ke středu připojovacího závitu, při bočním připojení H2: vzdálenost připevňovacích otvorů ke spodní hraně připojovacího závitu při spodním připojení L: vzdálenost vyvrtaných otvorů VL/RL: přívod nebo zpátečka NA2 NA2 NA2 typ výrobku Vzdálenost spodní hrany radiátoru k podlaze min Tato vzdálenost by se podle optických hledisek měla přizpůsobit poměrům v místnosti. Typ BH BL BT NA1 NA2 H1 H2 L Hmotnost kg Obsah vody l ,60 12, ,90 13, ,10 14, ,80 14, ,40 16, ,10 17, ,20 19, ,40 23, ,70 27, ,90 31, ,20 21, ,20 26, ,30 30, ,30 35,00 05 Charakteristické vyrovnání viz strana 274. W připojení: W odvzdušnění: W provozní tlak: 4 x G 1/2" vnitřní závit, připojení boční, připojení spodní uprostřed, spodní vpravo, spodní vlevo (viz připojení, strana 306). G 1/2" boční max. 10 bar W provozní podmínky: teplá voda do 100 C možnost přídavného elektrického vytápění (max. teplota přívodu 80 C) Elektrosadu lze namontovat i dodatečně. 222 Designová otopná tělesa Ceník a technické informace I/2019

225 Informace k přídavnému elektrickému vytápění Ceny a wattový výkon elektrosady (přídavné elektrické vytápění) Popis výrobku Elektrosada FKS v bílé nebo stříbrně chromové barvě Wattový výkon Dodací jednotka Číslo výrobku bílá Cena v CZK bez DPH I/2019 Číslo výrobku titan / chromově stříbrný Cena v CZK bez DPH I/ W / AC 230 V 1 kus ZE ,- ZE ,- Elektrosada FKS se skládá z elektronicky ovládané topné tyče vč. regulátoru (krytí IPX4), která se namontuje na radiátor. Po přestavbě lze regulátor namontovat na pravou nebo levou stranu radiátoru. Elektrosada WKS v bílé nebo titanové barvě 1500 W / AC 230 V 1 kus ZE ,- ZE ,- Elektrosada WKS se skládá z vývodu na stěnu (krytí IPX4), elektronicky ovládané topné tyče a regulátoru Standard. Elektrosada WFS v bílé nebo titanové barvě 1500 W / AC 230 V 1 kus ZE ,- ZE ,- Elektrosada WFS se skládá z vývodu na stěnu (krytí IPX4) vč. rádiového přijímače, elektronicky ovládané topné tyče a bezdrátového regulátoru Funk-Standard. Elektrosada WFC v bílé nebo titanové barvě 1500 W / AC 230 V 1 kus ZE ,- ZE ,- Elektrosada WFC se skládá z vývodu na stěnu (krytí IPX4) vč. rádiového přijímače, elektronicky ovládané topné tyče a bezdrátového regulátoru Funk-Comfort. Přídavné elektrické vytápění u topného tělesa Kermi Decor-S je možné pouze ve spojení se stejnostranným bočním připojením / spodním pravým připojením / spodním levým připojením. Pro přídavné elektrické vytápění objednejte pro otopné těleso Kermi Decor-S vhodnou elektrosadu. Přiřazení různých výkonů topných tyčí k velikostem radiátorů naleznete v tabulce Tepelné výkony elektrosada, strana 221. Technický popis viz strana 250. Připojení otopného tělesa Kermi Decor s přídavným elektrickým vytápěním Elektrosada Provedení se spodním levým připojením s elektrosadou Provedení se spodním pravým připojením s elektrosadou Provedení s levým bočním připojením s elektrosadou Provedení s pravým bočním připojením s elektrosadou FKS WKS WFS WFC Ceník a technické informace I/2019 Designová otopná tělesa 223

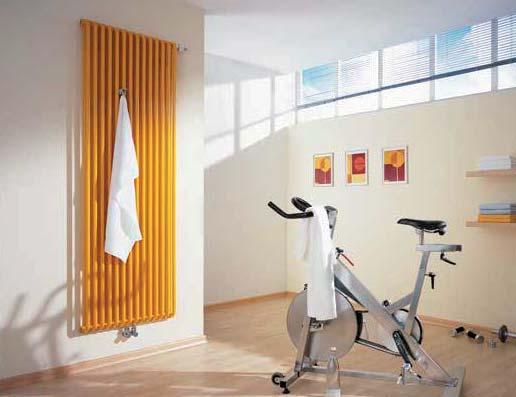

226 Kermi Decor -V Výhody výrobku W ventilové otopné těleso pro teplovodní vytápění W variabilní rozměry a topný výkon W spodní připojení 50, uprostřed, vpravo nebo vlevo W ventil vpravo nebo vlevo W možnost provozu přídavného elektrického vytápění, topnou tyč lze namontovat dodatečně W Lze dodat antikorozní ochrannou vrstvu. Technický popis viz strana 255. Obsah dodávky Provedení Typ 21 W Montážní sada je přiložena, splňuje třídy požadavků I a II podle směrnice VDI Třída požadavků III je možná na vyžádání. Na místě montáže je nutné zkontrolovat dostatečnou nosnost stavebního materiálu stěny. Všechny viditelné části upevnění v barvě otopného tělesa. provedení R připojení uprostřed, ventil vpravo provedení připojení uprostřed, ventil vlevo provedení připojení vpravo, ventil vpravo provedení připojení vlevo, ventil vlevo Doplňky Špičkové kvalitativní parametry vysoce přesahující požadavky normy. 224 Designová otopná tělesa Ceník a technické informace I/2019

227 Informace o cenách teplovodního vytápění Ceny a tepelné výkony Lakované radiátory Typ 21 Cena v CZK bez DPH I/2019 Stavební výška Stavební délka Stavební hloubka Exponent otopného tělesa n Tepelný výkon ve wattech Číslo výrobku Cena 1 Cena 2 elektrosada, přiřazení wattového výkonu 75/65-20 C 70/55-20 C 55/45-20 C 70/55-24 C 55/45-24 C otopné těleso v sériové bílé barvě (RAL 9016) otopné těleso podle vzorníku barev Kermi , D0V XK 13096, , , D0V XK 14010, , , D0V XK 14924, , , D0V XK 13316, , , D0V XK 14250, , , D0V XK 15184, , , D0V XK 9502, , , D0V XK 12086, , , D0V XK 12942, , , D0V XK 14922, , , D0V XK 16902, , , D0V XK 18882, , , D0V XK 13752, , , D0V XK 15894, , , D0V XK 18036, , , D0V XK 20178, ,- Při objednání uveďte: barvu, provedení. Viz rozevírací strana. W antikorozní ochranná vrstva (RAL 9016): + 40 % k ceně 1 W antikorozní ochranná vrstva (barva): W atypická řešení: na poptávku na poptávku pro přídavné elektrické vytápění objednejte pro model Kermi Decor-V vhodnou elektrosadu na straně 227 Ceník a technické informace I/2019 Designová otopná tělesa 225

228 Kermi Decor -V Technické informace k teplovodnímu vytápění Rozměry modelu Kermi Decor-V čelní pohled pohled z boku pohled zezadu E BH: skutečná stavební výška BL: skutečná stavební délka BT: stavební hloubka E: odvzdušnění H: vzdálenost připevňovacích otvorů ke spodní hraně připojovacího závitu L: vzdálenost vyvrtaných otvorů NA: Rozteč VL/RL: přívod nebo zpátečka RL/VL G3/4 typ výrobku Vzdálenost spodní hrany radiátoru k podlaze min Tato vzdálenost by se podle optických hledisek měla přizpůsobit poměrům v místnosti. Typ BH BL BT NA H L Hmotnost kg Obsah vody l ,20 8, ,70 9, ,30 10, ,80 10, ,60 11, ,40 12, ,40 9, ,00 12, ,00 13, ,80 15, ,60 18, ,40 21, ,60 14, ,90 17, ,20 20, ,60 23,50 05 Charakteristické vyrovnání viz strana 274. W připojení: W odvzdušnění: 2 x G 3/4 vnější závit, spodní připojení, rozteč 50. Připojení uprostřed, ventil nahoře vpravo, připojení uprostřed, ventil nahoře vlevo, připojení vpravo, ventil nahoře vpravo, připojení vlevo, ventil nahoře vlevo (viz připojení, strana 306). G 1/2" boční W provozní tlak: max. 10 bar W provozní podmínky: teplá voda do 100 C Možnost přídavného elektrického vytápění (max. teplota přívodu 80 C). Elektrosadu lze namontovat i dodatečně. 226 Designová otopná tělesa Ceník a technické informace I/2019

229 Informace k přídavnému elektrickému vytápění Ceny a wattový výkon elektrosady (přídavné elektrické vytápění) Popis výrobku Elektrosada FKS v bílé nebo stříbrně chromové barvě Elektrosada FKS se skládá z elektronicky ovládané topné tyče vč. regulátoru (krytí IPX4), která se namontuje na radiátor. Po přestavbě lze regulátor namontovat na pravou nebo levou stranu radiátoru. Wattový výkon Dodací jednotka Číslo výrobku bílá Cena v CZK bez DPH I/2019 Číslo výrobku titan / chromově stříbrný Cena v CZK bez DPH I/ W / AC 230 V 1 kus ZE ,- ZE , W / AC 230 V 1 kus ZE ,- ZE , W / AC 230 V 1 kus ZE ,- ZE ,- Elektrosada WKS v bílé nebo titanové barvě Elektrosada WKS se skládá z vývodu na stěnu (krytí IPX4), elektronicky ovládané topné tyče a regulátoru Standard. 800 W / AC 230 V 1 kus ZE ,- ZE , W / AC 230 V 1 kus ZE ,- ZE , W / AC 230 V 1 kus ZE ,- ZE ,- Elektrosada WFS v bílé nebo titanové barvě Elektrosada WFS se skládá z vývodu na stěnu (krytí IPX4) vč. rádiového přijímače, elektronicky ovládané topné tyče a bezdrátového regulátoru Funk-Standard. 800 W / AC 230 V 1 kus ZE ,- ZE , W / AC 230 V 1 kus ZE ,- ZE , W / AC 230 V 1 kus ZE ,- ZE ,- Elektrosada WFC v bílé nebo titanové barvě Elektrosada WFC se skládá z vývodu na stěnu (krytí IPX4) vč. rádiového přijímače, elektronicky ovládané topné tyče a bezdrátového regulátoru Funk-Comfort. 800 W / AC 230 V 1 kus ZE ,- ZE , W / AC 230 V 1 kus ZE ,- ZE , W / AC 230 V 1 kus ZE ,- ZE ,- Přídavné elektrické vytápění u otopného tělesa Kermi Decor-V je možné pouze ve spojení se stejnostranným bočním připojením / spodním pravým připojením / spodním levým připojením. Pro přídavné elektrické vytápění objednejte pro otopné těleso Kermi Decor-V vhodnou elektrosadu. Přiřazení různých výkonů topných tyčí k velikostem radiátorů naleznete v tabulce Tepelné výkony elektrosada, strana 225. Technický popis viz strana 250. Připojení otopného tělesa Kermi Decor-V s přídavným elektrickým vytápěním Elektrosada Provedení s připojením vlevo, ventil vlevo, s elektrosadou Provedení s připojením vpravo, ventil vpravo, s elektrosadou FKS WKS WFS WFC Ceník a technické informace I/2019 Designová otopná tělesa 227

230 Kermi Decor -V Výhody výrobku W ventilové otopné těleso pro teplovodní vytápění W variabilní rozměry a topný výkon W spodní připojení 50, uprostřed, vpravo nebo vlevo W ventil vpravo nebo vlevo W možnost provozu přídavného elektrického vytápění, topnou tyč lze namontovat dodatečně W Lze dodat antikorozní ochrannou vrstvu. Technický popis viz strana 255. Obsah dodávky Provedení Typ 32 W Montážní sada je přiložena, splňuje třídy požadavků I a II podle směrnice VDI Třída požadavků III je možná na vyžádání. Na místě montáže je nutné zkontrolovat dostatečnou nosnost stavebního materiálu stěny. Všechny viditelné části upevnění v barvě otopného tělesa. provedení R připojení uprostřed, ventil vpravo provedení připojení uprostřed, ventil vlevo provedení připojení vpravo, ventil vpravo provedení připojení vlevo, ventil vlevo Doplňky Špičkové kvalitativní parametry vysoce přesahující požadavky normy. 228 Designová otopná tělesa Ceník a technické informace I/2019

231 Informace o cenách teplovodního vytápění Ceny a tepelné výkony Lakované radiátory Typ 32 Cena v CZK bez DPH I/2019 Stavební výška Stavební délka Stavební hloubka Exponent otopného tělesa n Tepelný výkon ve wattech Číslo výrobku Cena 1 Cena 2 elektrosada, přiřazení wattového výkonu 75/65-20 C 70/55-20 C 55/45-20 C 70/55-24 C 55/45-24 C otopné těleso v sériové bílé barvě (RAL 9016) otopné těleso podle vzorníku barev Kermi , D0V XK 14438, , , D0V XK 15474, , , D0V XK 16510, , , D0V XK 14768, , , D0V XK 15834, , , D0V XK 16900, , , D0V XK 12062, , , D0V XK 15670, , , D0V XK 16862, , , D0V XK 19626, , , D0V XK 22390, , , D0V XK 25154, , , D0V XK 17632, , , D0V XK 20550, , , D0V XK 23468, , , D0V XK 26386, ,- Při objednání uveďte: barvu, provedení. Viz rozevírací strana. W antikorozní ochranná vrstva (RAL 9016): + 40 % k ceně 1 W antikorozní ochranná vrstva (barva): W atypická řešení: na poptávku na poptávku pro přídavné elektrické vytápění objednejte pro model Kermi Decor-V vhodnou elektrosadu na straně 231 Ceník a technické informace I/2019 Designová otopná tělesa 229

232 Kermi Decor -V Technické informace k teplovodnímu vytápění Rozměry modelu Kermi Decor-V čelní pohled pohled z boku pohled zezadu BH: skutečná stavební výška BL: skutečná stavební délka BT: stavební hloubka E: odvzdušnění H: vzdálenost připevňovacích otvorů ke spodní hraně připojovacího závitu L: vzdálenost vyvrtaných otvorů NA: Rozteč VL/RL: přívod nebo zpátečka RL/VL G3/4 typ výrobku Vzdálenost spodní hrany radiátoru k podlaze min Tato vzdálenost by se podle optických hledisek měla přizpůsobit poměrům v místnosti. Typ BH BL BT NA H L Hmotnost kg Obsah vody l ,60 12, ,90 13, ,10 14, ,80 14, ,40 16, ,10 17, ,60 13, ,40 18, ,20 19, ,40 23, ,70 27, ,90 31, ,20 21, ,20 26, ,30 30, ,30 35,00 05 Charakteristické vyrovnání viz strana 274. W připojení: W odvzdušnění: 2 x G 3/4 vnější závit, spodní připojení, rozteč 50. Připojení uprostřed, ventil nahoře vpravo, připojení uprostřed, ventil nahoře vlevo, připojení vpravo, ventil nahoře vpravo, připojení vlevo, ventil nahoře vlevo (viz připojení, strana 306). G 1/2" boční W provozní tlak: max. 10 bar W provozní podmínky: teplá voda do 100 C Možnost přídavného elektrického vytápění (max. teplota přívodu 80 C), elektrosadu lze namontovat dodatečně. 230 Designová otopná tělesa Ceník a technické informace I/2019

233 Informace k přídavnému elektrickému vytápění Ceny a wattový výkon elektrosady (přídavné elektrické vytápění) Popis výrobku Elektrosada FKS v bílé nebo stříbrně chromové barvě Elektrosada FKS se skládá z elektronicky ovládané topné tyče vč. regulátoru (krytí IPX4), která se namontuje na radiátor. Po přestavbě lze regulátor namontovat na pravou nebo levou stranu radiátoru. Elektrosada WKS v bílé nebo titanové barvě Wattový výkon Dodací jednotka Číslo výrobku bílá Cena v CZK bez DPH I/2019 Číslo výrobku titan / chromově stříbrný Cena v CZK bez DPH I/ W / AC 230 V 1 kus ZE ,- ZE , W / AC 230 V 1 kus ZE ,- ZE ,- Elektrosada WKS se skládá z vývodu na stěnu (krytí IPX4), elektronicky ovládané topné tyče a regulátoru Standard. Elektrosada WFS v bílé nebo titanové barvě 1500 W / AC 230 V 1 kus ZE ,- ZE ,- Elektrosada WFS se skládá z vývodu na stěnu (krytí IPX4) vč. rádiového přijímače, elektronicky ovládané topné tyče a bezdrátového regulátoru Funk-Standard. Elektrosada WFC v bílé nebo titanové barvě 1500 W / AC 230 V 1 kus ZE ,- ZE ,- Elektrosada WFC se skládá z vývodu na stěnu (krytí IPX4) vč. rádiového přijímače, elektronicky ovládané topné tyče a bezdrátového regulátoru Funk-Comfort. Přídavné elektrické vytápění u otopného tělesa Kermi Decor-V je možné pouze ve spojení se stejnostranným bočním připojením / spodním pravým připojením / spodním levým připojením. Pro přídavné elektrické vytápění objednejte pro otopné těleso Kermi Decor-V vhodnou elektrosadu. Přiřazení různých výkonů topných tyčí k velikostem radiátorů naleznete v tabulce Tepelné výkony elektrosada, strana 229. Technický popis viz strana 250. Připojení otopného tělesa Kermi Decor-V s přídavným elektrickým vytápěním Elektrosada Provedení s připojením vlevo, ventil vlevo, s elektrosadou Provedení s připojením vpravo, ventil vpravo, s elektrosadou FKS WKS WFS WFC Ceník a technické informace I/2019 Designová otopná tělesa 231

234 Snadná výměna 232 Designová otopná tělesa Ceník a technické informace I/2019

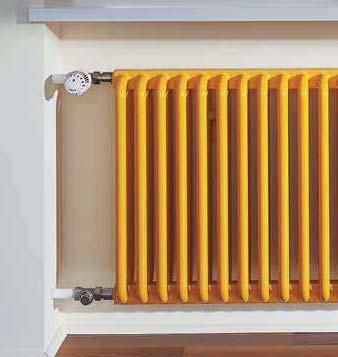

235 Kermi Decor -D W W W W W pro rychlou, bezproblémovou výměnu starých radiátorů DIN a deskových otopných těles beze změn připojení na rozvody trubek, bez nutné přestavby inovativní design energeticky úsporná technika částečně lze dodat také pro přídavné elektrické vytápění. Kermi Decor-D Kermi Decor-D Kermi Decor-D Kermi Decor-D Kermi Decor-D Kermi Decor-D Typ 31 Typ 42 Typ 52 Typ 31 Typ 42 Typ 52 rekonstrukční radiátor rekonstrukční radiátor rekonstrukční radiátor rekonstrukční radiátor rekonstrukční radiátor rekonstrukční radiátor rozteč připojení 500 rozteč připojení 500 rozteč připojení 500 rozteč připojení 900 rozteč připojení 900 rozteč připojení 900 strana 234 strana 234 strana 234 strana 240 strana 240 strana 240 Ceník a technické informace I/2019 Designová otopná tělesa 233

236 Kermi Decor -D Výhody výrobku W rekonstrukční radiátor pro teplovodní vytápění W variabilní rozměry a topný výkon W jednoduchá výměna radiátorů DIN a deskových otopných těles W připojení ze strany vlevo nebo vpravo W možnost provozu přídavného elektrického vytápění, topnou tyč lze namontovat dodatečně W Lze dodat antikorozní ochrannou vrstvu. Technický popis viz strana 255. Obsah dodávky Provedení 500 rozteč připojení 500 W Montážní sada je přiložena, splňuje třídy požadavků I a II podle směrnice VDI Třída požadavků III je možná na vyžádání. Na místě montáže je nutné zkontrolovat dostatečnou nosnost stavebního materiálu stěny. Všechny viditelné části upevnění v barvě otopného tělesa. Typ 31 Typ 42 Typ 52 Doplňky Špičkové kvalitativní parametry vysoce přesahující požadavky normy. 234 Designová otopná tělesa Ceník a technické informace I/2019

237 Informace o cenách teplovodního vytápění Ceny a tepelné výkony Lakované radiátory Typ 31 Cena v CZK bez DPH I/2019 Stavební výška Stavební délka Stavební hloubka Exponent otopného tělesa n Tepelný výkon ve wattech Číslo výrobku Cena 1 Cena 2 elektrosada, přiřazení wattového výkonu 75/65-20 C 70/55-20 C 55/45-20 C 70/55-24 C 55/45-24 C otopné těleso v sériové bílé barvě (RAL 9016) otopné těleso podle vzorníku barev Kermi , DD XXK 10540, , , DD XXK 11594, , , DD XXK 13702, ,- Lakované radiátory Typ , DD XXK 13100, , , DD XXK 14410, , , DD XXK 17030, ,- Lakované radiátory Typ , DD XXK 15700, , , DD XXK 17270, , , DD XXK 20410, ,- W antikorozní ochranná vrstva (RAL 9016): + 40 % k ceně 1 Při objednání uveďte: barvu. W antikorozní ochranná vrstva (barva): na poptávku Viz rozevírací strana. W atypická řešení: na poptávku Příklad objednávky 1: Kermi Decor-D, typ x 1196, v bílé barvě (RAL 9016) č. výr.: DD XXK pro přídavné elektrické vytápění objednejte pro model Kermi Decor-D vhodnou elektrosadu na straně 238 Příklad objednávky 2: Kermi Decor-D, typ x 1196, v barvě circon stříbrná Metallic č. výr.: DD barva radiátoru: circon stříbrná Metallic Ceník a technické informace I/2019 Designová otopná tělesa 235

238 Kermi Decor -D Technické informace k teplovodnímu vytápění Rozměry modelu Kermi Decor-D Typ 31 čelní pohled pohled z boku pohled zezadu VL G1/2 BH: skutečná stavební výška BL: skutečná stavební délka BT: stavební hloubka E: odvzdušnění H: vzdálenost připevňovacích otvorů ke středu připojovacího závitu L: vzdálenost vyvrtaných otvorů NA: rozteč bočních připojení VL/RL: přívod nebo zpátečka RL G1/2 typ výrobku Rozměry modelu Kermi Decor-D Typ 42 čelní pohled pohled z boku pohled zezadu VL G1/2 RL G1/2 typ výrobku 236 Designová otopná tělesa Ceník a technické informace I/2019

239 Rozměry modelu Kermi Decor-D Typ 52 čelní pohled pohled z boku pohled zezadu VL G1/2 BH: skutečná stavební výška BL: skutečná stavební délka BT: stavební hloubka E: odvzdušnění H: vzdálenost připevňovacích otvorů ke středu připojovacího závitu L: vzdálenost vyvrtaných otvorů NA: rozteč bočních připojení VL/RL: přívod nebo zpátečka RL G1/2 typ výrobku Typ BH BL BT NA H L Hmotnost kg Obsah vody l ,60 13, ,20 14, ,30 17, ,00 17, ,30 18, ,90 22, ,20 22, ,40 24, ,90 28,70 05 Charakteristické vyrovnání viz strana 274. W připojení: 4 x G 1/2" vnitřní závit W odvzdušnění: G 1/2" boční W provozní tlak: max. 10 bar W provozní podmínky: teplá voda do 100 C Možnost přídavného elektrického vytápění (max. teplota přívodu 80 C), elektrosadu lze namontovat dodatečně. Ceník a technické informace I/2019 Designová otopná tělesa 237

240 Kermi Decor -D Informace k přídavnému elektrickému vytápění Ceny a wattový výkon elektrosady (přídavné elektrické vytápění) Popis výrobku Elektrosada FKS v bílé nebo stříbrně chromové barvě Elektrosada FKS se skládá z elektronicky ovládané topné tyče vč. regulátoru (krytí IPX4), která se namontuje na radiátor. Po přestavbě lze regulátor namontovat na pravou nebo levou stranu radiátoru. Wattový výkon Dodací jednotka Číslo výrobku bílá Cena v CZK bez DPH I/2019 Číslo výrobku titan / chromově stříbrný Cena v CZK bez DPH I/ W / AC 230 V 1 kus ZE ,- ZE , W / AC 230 V 1 kus ZE ,- ZE ,- Elektrosada WKS v bílé nebo titanové barvě Elektrosada WKS se skládá z vývodu na stěnu (krytí IPX4), elektronicky ovládané topné tyče a regulátoru Standard W / AC 230 V 1 kus ZE ,- ZE , W / AC 230 V 1 kus ZE ,- ZE ,- Elektrosada WFS v bílé nebo titanové barvě Elektrosada WFS se skládá z vývodu na stěnu (krytí IPX4) vč. rádiového přijímače, elektronicky ovládané topné tyče a bezdrátového regulátoru Funk-Standard W / AC 230 V 1 kus ZE ,- ZE , W / AC 230 V 1 kus ZE ,- ZE ,- Elektrosada WFC v bílé nebo titanové barvě Elektrosada WFC se skládá z vývodu na stěnu (krytí IPX4) vč. rádiového přijímače, elektronicky ovládané topné tyče a bezdrátového regulátoru Funk-Comfort W / AC 230 V 1 kus ZE ,- ZE , W / AC 230 V 1 kus ZE ,- ZE ,- Pro přídavné elektrické vytápění objednejte pro otopné těleso Kermi Decor-D vhodnou elektrosadu. Přiřazení různých výkonů topných tyčí k velikostem radiátorů naleznete v tabulce Tepelné výkony elektrosada, strana 235. Technický popis viz strana Designová otopná tělesa Ceník a technické informace I/2019

241 Připojení otopného tělesa Kermi Decor-D s přídavným elektrickým vytápěním Elektrosada Provedení s levým bočním připojením s elektrosadou Provedení s pravým bočním připojením s elektrosadou FKS WKS WFS WFC Ceník a technické informace I/2019 Designová otopná tělesa 239

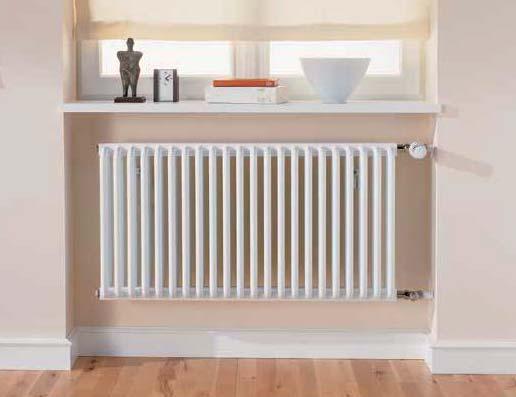

242 Kermi Decor -D Výhody výrobku W rekonstrukční radiátor pro teplovodní vytápění W variabilní rozměry a topný výkon W jednoduchá výměna radiátorů DIN a deskových otopných těles W připojení ze strany vlevo nebo vpravo W možnost provozu přídavného elektrického vytápění, topnou tyč lze namontovat dodatečně W Lze dodat antikorozní ochrannou vrstvu. Technický popis viz strana 255. Obsah dodávky Provedení 900 rozteč připojení 900 W Montážní sada je přiložena, splňuje třídy požadavků I a II podle směrnice VDI Třída požadavků III je možná na vyžádání. Na místě montáže je nutné zkontrolovat dostatečnou nosnost stavebního materiálu stěny. Všechny viditelné části upevnění v barvě otopného tělesa. Typ 31 Typ 42 Typ 52 Doplňky Špičkové kvalitativní parametry vysoce přesahující požadavky normy. 240 Designová otopná tělesa Ceník a technické informace I/2019

243 Informace o cenách teplovodního vytápění Ceny a tepelné výkony Lakované radiátory Typ 31 Cena v CZK bez DPH I/2019 Stavební výška Stavební délka Stavební hloubka Exponent otopného tělesa n Tepelný výkon ve wattech Číslo výrobku Cena 1 Cena 2 75/65-20 C 70/55-20 C 55/45-20 C 70/55-24 C 55/45-24 C otopné těleso v sériové bílé barvě (RAL 9016) otopné těleso podle vzorníku barev Kermi , DD XXK 14080, , , DD XXK 15488, , , DD XXK 18304, ,- Lakované radiátory Typ , DD XXK 18440, , , DD XXK 20284, , , DD XXK 23972, ,- Lakované radiátory Typ , DD XXK 21420, , , DD XXK 23562, , , DD XXK 27846, ,- W antikorozní ochranná vrstva (RAL 9016): + 40 % k ceně 1 Při objednání uveďte: barvu. W antikorozní ochranná vrstva (barva): na poptávku Viz rozevírací strana. W atypická řešení: na poptávku Příklad objednávky 1: Kermi Decor-D, typ x 920, v bílé barvě (RAL 9016) č. výr.: DD XXK Příklad objednávky 2: Kermi Decor-D, typ x 920, v barvě circon stříbrná Metallic č. výr.: DD barva radiátoru: circon stříbrná Metallic Ceník a technické informace I/2019 Designová otopná tělesa 241

244 Kermi Decor -D Technické informace k teplovodnímu vytápění Rozměry modelu Kermi Decor-D Typ 31 čelní pohled pohled z boku pohled zezadu VL G1/2 BH: skutečná stavební výška BL: skutečná stavební délka BT: stavební hloubka E: odvzdušnění H: vzdálenost připevňovacích otvorů ke středu připojovacího závitu L: vzdálenost vyvrtaných otvorů NA: rozteč bočních připojení VL/RL: přívod nebo zpátečka RL G1/2 typ výrobku Rozměry modelu Kermi Decor-D Typ 42 čelní pohled pohled z boku pohled zezadu VL G1/2 RL G1/2 typ výrobku 242 Designová otopná tělesa Ceník a technické informace I/2019

245 Rozměry modelu Kermi Decor-D Typ 52 čelní pohled pohled z boku pohled zezadu VL G1/2 BH: skutečná stavební výška BL: skutečná stavební délka BT: stavební hloubka E: odvzdušnění H: vzdálenost připevňovacích otvorů ke středu připojovacího závitu L: vzdálenost vyvrtaných otvorů NA: rozteč bočních připojení VL/RL: přívod nebo zpátečka RL G1/2 typ výrobku Typ BH BL BT NA H L Hmotnost kg Obsah vody l ,40 21, ,30 24, ,20 28, ,40 28, ,60 31, ,10 37, ,60 36, ,20 39, ,30 47,10 05 Charakteristické vyrovnání viz strana 274. W připojení: 4 x G 1/2" vnitřní závit W odvzdušnění: G 1/2" boční W provozní tlak: max. 10 bar W provozní podmínky: teplá voda do 100 C Možnost přídavného elektrického vytápění (max. teplota přívodu 80 C), elektrosadu lze namontovat dodatečně. Ceník a technické informace I/2019 Designová otopná tělesa 243

246 Kermi Decor -V, Kermi Decor -S, Kermi Decor -D Příslušenství Označení Obrázek Popis Číslo výrobku Dodací množství Množstevní jednotka Cena / množstevní jednotka CZK bez DPH Háček na ručník Dodatečná stavební hloubka v případě namontovaného háčku na ručníky povrch lakovaný hliník ZC kus 794,- / kus povrch pochromovaný ZC kus 1163,- / kus Polička na ručníky Dodatečná stavební hloubka v případě namontované poličky na ručníky Délka 575. Určeno pro 14 prvků (stavební délka 644 ). Pro menší stavební délku lze zkrátit. povrch lakovaný hliník ZC kus 2550,- / kus povrch pochromovaný ZC kus 4547,- / kus Délka 851. Určeno pro 22 prvků (stavební délka 1012 ). Pro menší stavební délku lze zkrátit. povrch lakovaný hliník ZC kus 2625,- / kus povrch pochromovaný ZC kus 4696,- / kus Madlo na ručník rovné Dodatečná stavební hloubka v případě namontovaného madla na ručník Délka 575. Určeno pro 14 prvků (stavební délka 644 ). Pro menší stavební délku lze zkrátit. povrch lakovaný hliník ZC kus 1784,- / kus povrch pochromovaný ZC kus 3778,- / kus Délka 851. Určeno pro 22 prvků (stavební délka 1012 ). Pro menší stavební délku lze zkrátit. povrch lakovaný hliník ZC kus 1860,- / kus povrch pochromovaný ZC kus 3933,- / kus Ventilový blok rohový Pro Kermi Decor-S. Připojení dole uprostřed / vlevo / vpravo. Pro připojení k radiátoru se závitem G 1/2" (vnitřní závit) vč. redukce 1/2" x 3/4". Připojení na trubky 3/4" eurokonus (vnější závit). Připojení pro termostatickou hlavici se závitem M30 x 1,5. Nastavitelný ventil (nastavení z výroby: pro provoz v dvoutrubkových soustavách, ventil nastaven na nejvyšší možný průtok, vč. stavební krytky). Při nastavení Bypassu vhodné také pro provoz v jednotrubkových soustavách! Integrovaný termostatický ventil je obousměrně průtočný (nezávisle na směru proudění). Sadu tvoří: 1 šroubení s integrovaným ventilem s roztečí připojení mezi radiátorem a trubkami 50, 1 ozdobná krytka, 2 redukce. Upozornění: Je třeba dodržet směr průtoku radiátorem. krytka bílá ZV kus 1134,- / kus krytka chromovaná ZV kus 1712,- / kus krytka se vzhledem nerezu ZV kus 1887,- / kus 244 Designová otopná tělesa Ceník a technické informace I/2019

247 Příslušenství Označení Obrázek Popis Číslo výrobku Dodací množství Množstevní jednotka Cena / množstevní jednotka CZK bez DPH Ventilový blok přímý Pro Kermi Decor-S. Připojení dole uprostřed / vlevo / vpravo. Pro připojení k radiátoru se závitem G 1/2" (vnitřní závit) vč. redukce 1/2" x 3/4". Připojení na trubky 3/4" eurokonus (vnější závit). Připojení pro termostatickou hlavici se závitem M30 x 1,5. Nastavitelný ventil (nastavení z výroby: pro provoz v dvoutrubkových soustavách, ventil nastaven na nejvyšší možný průtok, vč. stavební krytky). Při nastavení Bypassu vhodné také pro provoz v jednotrubkových soustavách! Integrovaný termostatický ventil je obousměrně průtočný (nezávisle na směru proudění). Sadu tvoří: 1 šroubení s integrovaným ventilem s roztečí připojení mezi radiátorem a trubkami 50, 1 ozdobná krytka, 2 redukce. Upozornění: Je třeba dodržet směr průtoku radiátorem. krytka bílá ZV kus 1134,- / kus krytka chromovaná ZV kus 1712,- / kus krytka se vzhledem nerezu ZV kus 1887,- / kus Termostatická hlavice bílá ZV kus 385,- / kus chrom ZV kus 455,- / kus vzhled nerezu ZV kus 587,- / kus Kartáč na čištění kartáč na čištění, třídílný ZK kus 947,- / kus Ceník a technické informace I/2019 Designová otopná tělesa 245

248 Příslušenství Kermi Decor -V, Kermi Decor -S, Kermi Decor -D Označení Obrázek Popis Číslo výrobku Dodací množství Množstevní jednotka Cena / množstevní jednotka CZK bez DPH Rohový ventil Pro Kermi Decor-S, -D. Povrch pochromovaný Rohový ventil pro levostranné připojení. DN 15 1/2" (termostatická hlavice vpravo), M30 x 1,5 ZV kus 2337,- / kus Rohový ventil pro pravostranné připojení. DN 15 1/2" (termostatická hlavice vlevo), M30 x 1,5 ZV kus 2337,- / kus Šroubení zpátečky rohové Pro Kermi Decor-S, -D. Povrch pochromovaný DN 15 1/2" ZV kus 1822,- / kus Náhradní díly Označení Obrázek Popis Číslo výrobku Dodací množství Množstevní jednotka Cena / množstevní jednotka CZK bez DPH Základní sortiment sady závrtných konzolí, vícesloupková tělesa do stavební výšky 1050 Vhodné pro třídy požadavků I a II. Sadu tvoří: 2 závrtné konzoly, 2 upínací držáky, 2 pojistky proti vytažení, 2 rozpěrky, 2 matice na rozpěrky, 2 adaptéry na rozpěrky, 2 krytky vrtaných konzol, 2 rozety k zakrytí, 2 krytky. Pozor: V závislosti na typu a velikosti je nutné použití montážního sortimentu. Podle montážní situace jsou případně třeba doplňující montážní komponenty. Typ 21/32/31 42/41 52 (BH ) 52 (BH ) Prvky Stavební délka Počet zákl. sort. Počet zákl. sort. Počet zákl. sort. Počet zákl. sort až až až až až S přihlédnutím k hranici použití podle tabulky přiřazení. Stanovení počtu montážních bodů na základě zkoušky na stěně z lehčených příčně děrovaných cihel T14 se sádrovou omítkou 15. Na místě montáže je nutné zkontrolovat dostatečnou nosnost stavebního materiálu stěny. viditelné díly, bílé ZB kus 453,- / kus * Při objednání je nutno uvést barvu: viditelné díly, v barvě ZB0272* 1 kus 566,- / kus 246 Designová otopná tělesa Ceník a technické informace I/2019

249 Náhradní díly Označení Obrázek Popis Číslo výrobku Dodací množství Množstevní jednotka Cena / množstevní jednotka CZK bez DPH Montážní sortiment sady závrtných konzolí, vícesloupková tělesa do stavební výšky 1050 Sadu tvoří: 1 závrtná konzola, 1 upínací držáky, 1 krytky závrtné konzoly, 1 rozeta na zakrytí, 1 krytka. Vhodné pro třídy požadavků I a II. Typ 21/32/31 42/41 52 (BH ) 52 (BH ) Prvky Stavební délka Počet příd. sort. Počet příd. sort. Počet zákl. sort. Počet zákl. sort až až až až až až S přihlédnutím k hranici použití podle tabulky přiřazení. Stanovení počtu montážních bodů na základě zkoušky na stěně z lehčených příčně děrovaných cihel T14 se sádrovou omítkou 15. Na místě montáže je nutné zkontrolovat dostatečnou nosnost stavebního materiálu stěny. viditelné díly, bílé ZB kus 210,- / kus * Při objednání je nutno uvést barvu: viditelné díly, v barvě ZB0274* 1 kus 263,- / kus Základní sortiment sady závrtných konzolí, vícesloupková tělesa od stavební výšky 1200 Sadu tvoří: 2 závrtné konzoly, 2 upínací držáky, 2 pojistky proti vytažení, 2 krytky vrtaných konzol, 2 rozety k zakrytí, 2 krytky. Vhodné pro třídy požadavků I a II. Pozor: V závislosti na typu a velikosti je nutné použití montážního sortimentu. Podle montážní situace jsou případně nutné doplňující připevňovací komponenty. Typ 21/32/31 42/41 52 Prvky Stavební délka Počet zákl. sort. Počet zákl. sort. Počet zákl. sort až až S přihlédnutím k hranici použití podle tabulky přiřazení. Stanovení počtu montážních bodů na základě zkoušky na stěně z lehčených příčně děrovaných cihel T14 se sádrovou omítkou 15. Na místě montáže je nutné zkontrolovat dostatečnou nosnost stavebního materiálu stěny. viditelné díly, bílé ZB kus 419,- / kus * Při objednání je nutno uvést barvu: viditelné díly, v barvě ZB0273* 1 kus 524,- / kus Ceník a technické informace I/2019 Designová otopná tělesa 247

250 Přídavné elektrické vytápění nebo výhradně elektrický provoz 248 Designová otopná tělesa Ceník a technické informace I/2019

251 Příjemné teplo zcela nezávisle. Přídavný nebo výhradně elektrický provoz. Komfortní teplo v koupelně - lze mít i zcela nezávisle na síti centrálního vytápění. Volitelně jako přídavné elektrické vytápění nebo výhradně elektrický provoz. Nekomplikovaná možnost zcela nezávislého vytápění. Vedle standardního připojení na síť ústředního topení je u většiny modelů jako volba k dispozici přídavné elektrické vytápění pro dokonalé teplo i mimo topnou sezónu a pro vždy příjemně nahřáté ručníky. Nebo varianta pro výhradně elektrický provoz, zcela nezávisle na centrálním vytápění. V každém případě jsou radiátory vybaveny nejmodernější, uživatelsky přívětivou regulační technikou. Elektrosada FKS. Stačí nastavit otočným regulátorem přímo na radiátoru požadovanou teplotu v místnosti a elektronicky ovládaná topná tyč se postará o příjemné teplo. Elektrosada WKS. Externí dálkový ovladač se pod omítkou spojí kabelem s topnou tyčí a lze jej umístit do pohodlné výšky pro ovládání. Elektrosada WFS. Funkční řešení umožňuje libovolné umístění regulátoru v místnosti. Snadné nastavení teploty místnosti nebo funkce zahřívání ručníků. Zvláště vhodné pro rekonstrukce. Elektrosada WFC. Na LCD displeji lze komfortně nastavit funkci individuálního ohřívání ručníků podle teploty místnosti během dne. Díky inteligentnímu ovládání energeticky úsporné, komfortní topení. Obr. levá strana, vlevo: Přídavné elektrické vytápění. Přídavné elektrické vytápění jako volitelné vybavení pro dokonalé teplo také v přechodném období a pro vždy příjemně nahřáté ručníky. Obr. na levé straně, vpravo: Výhradně elektrický provoz. Zcela nezávislý na síti centrálního vytápění. Toto řešení šetří čas i náklady především ve starší zástavbě. Přídavný elektrický provoz Ceník a technické informace I/2019 Designová otopná tělesa 249

252 Elektrosady Standard a Comfort. Pro přídavné elektrické vytápění nebo pro výhradně elektrické vytápění. Elektrosady Kermi nabízejí v každé situaci vhodné řešení pro perfektní tepelný komfort. V klasickém použití se elektrická řešení ideálně hodí jako přídavné vytápění pro využití v přechodném ročním období, kdy není uvedeno do provozu ústřední topení, nebo k nahřívání ručníků. Poskytují optimální řešení také pro dočasné vytápění podle potřeby, například v rekreačních objektech nebo pouze zřídka používaných prostorách. Speciálně při výhradně elektrickém provozu je výhodou flexibilní umísťování radiátorů, když při dodatečné instalaci radiátoru není k dispozici připojení k topnému okruhu nebo když výkon zdroje tepla již nepostačuje pro dodatečný radiátor. Předpokladem je pouze síťová připojení 230 V. Elektrosada FKS: elektrosada FKS vlevo Elektrosada WKS: elektrosada FKS vpravo Flexibilní instalace maximální tepelný komfort S elektrickými řešeními lze pokrýt všechny varianty použití díky velkému množství otopných těles z programu Kermi designových radiátorů. (přehled viz strana 276). Tepelný komfort nijak nezaostává za tepelným komfortem radiátorů připojených na ústřední topení. V závislosti na potřebě tepla a dimenzování radiátoru jsou elektronicky řízené topné tyče k dostání v různých výkonnostních stupních. Absolutní bezpečnost zajišťuje integrovaná funkce ochrany proti mrazu. U provedení pro výhradně elektrický provoz jsou radiátory z výroby naplněny speciální kapalinou pro optimalizovaný přenos tepla. U stěnových verzí si lze zvolit pro komunikaci mezi dálkovým ovladačem, popř. dálkovou řídicí jednotkou v závislosti na stavebním uspořádání a požadavku na komfort mezi dvěma způsoby přenosu: u kabelového řešení (WKS) musí pod omítkou existovat přímé spojení vodiči mezi topnou tyčí a ovládací jednotkou. Ovládací jednotku pak lze nainstalovat na jakémkoliv místě na podomítkovou krabici. Infračervené řešení poskytuje absolutní volnost. Ovládací jednotky (WFS / WFC) se montují na omítku a lze je umístit na požadované místo. Napájení proudem přebírají běžné baterie, které díky nízkému odběru proudu dosahují dlouhé životnosti. Verze Standard. Uživatelsky přívětivá technika pro plynulou regulaci teploty v místnosti. Ve standardním provedení je regulační jednotka buď namontována přímo na topné tyči (verze s přírubou, FKS) nebo je provedena jako externí dálkový regulátor (stěnová verze WKS, WFS), který lze v případě WFS umístit na libovolné místo v pohodlné výšce pro ovládání. elektrosada WKS vlevo Elektrosada WFS: elektrosada WFS vlevo Elektrosada WFC: elektrosada WKS vpravo elektrosada WFS vpravo Verze Comfort. Vše pod kontrolou pro individuální tepelný komfort. V provedení Comfort (WFC) se používá dálková regulační jednotka s LCD displejem. elektrosada WFC vlevo elektrosada WFC vpravo 250 Designová otopná tělesa Ceník a technické informace I/2019

253 Varianta FKS se skládá z elektronicky ovládané topné tyče vč. regulátoru (krytí IPX4), který se namontuje na otopné těleso. Délka kabelu topné tyče: cca 1,2 m. Po přestavbě lze regulátor namontovat na pravou nebo levou stranu otopného tělesa. Provedení se zástrčkou pro přímé zapojení do zásuvky. Regulátor je k dispozici v bílé barvě a chromově stříbrném provedení. Funkce regulátoru: W plynulá regulace teploty W funkce Booster (60 minut plné zatížení) W funkce ochrany proti zamrznutí W ukazatel funkcí (vytápění, vypnuto, booster) W při uvedení do provozu možnost změny nastavení regulace teploty v místnosti na pouhou funkci sušení ručníků FKS v bílé barvě FKS v chromově stříbrné barvě Varianta WKS se skládá z vývodu na stěnu (krytí IPX4), elektronicky ovládané topné tyče a regulátoru Standard. Délka kabelu topné tyče: cca 1,2 m. Regulátor Standard se namontuje na podomítkovou krabici. Zdroj napětí v podomítkové krabici připravené pro regulátor. Propojení mezi regulátorem a vývodem na stěně pomocí kabelových spojů v místě instalace. Vývod na stěně se namontuje na podomítkovou krabici. Vývod na stěnu a regulátor jsou k dispozici v bílé a titanové barvě. Funkce regulátoru: W plynulá regulace teploty W funkce Booster (60 minut plné zatížení) W funkce ochrany proti zamrznutí W ukazatel funkcí (vytápění, vypnuto, booster) W možnost změny nastavení regulace teploty v místnosti na pouhou funkci sušení ručníků WKS v bílé barvě WKS v titanové barvě Varianta WFS se skládá z vývodu na stěnu (krytí IPX4) vč. rádiového přijímače, elektronicky ovládané topné tyče a bezdrátového regulátoru Funk-Standard. Délka kabelu topné tyče: cca 1,2 m. Vývod na stěně se namontuje na podomítkovou krabici. Vývod na stěnu a regulátor jsou k dispozici v bílé a titanové barvě. Díky provozu regulátoru na baterie jej lze umístit libovolně v prostoru. Funkce regulátoru: W plynulá regulace teploty W funkce Booster (60 minut plné zatížení) W funkce ochrany proti zamrznutí W ukazatel funkcí (vytápění, vypnuto, booster) W možnost změny nastavení regulace teploty v místnosti na pouhou funkci sušení ručníků WFS v bílé barvě WFS v titanové barvě WFC v bílé barvě WFC v titanové barvě Varianta WFC se skládá z vývodu na stěnu (krytí IPX4) vč. rádiového přijímače, elektronicky ovládané topné tyče a bezdrátového regulátoru Funk-Comfort. Délka kabelu topné tyče: cca 1,2 m. Vývod na stěně se namontuje na podomítkovou krabici. Vývod na stěnu a regulátor jsou k dispozici v bílé a titanové barvě. Díky provozu regulátoru na baterie jej lze umístit libovolně v prostoru. Dálkový bezdrátový regulátor je vybaven nastavovacím kolečkem, jehož prostřednictvím lze programovat a řídit různé funkce. Funkce regulátoru: W regulace teploty v místnosti na úroveň vytápění a poklesu během naprogramovaných časových intervalů programovatelný časový interval: 15 minut 2 přednastavené programy, 1 libovolně programovatelný týdenní program (teplota v místnosti) W individuální funkce ohřevu ručníků během dne v závislosti na teplotě v místnosti během naprogramovaných časových intervalů programovatelný časový interval: 15 minut 1 přednastavený, 1 libovolně programovatelný W funkce Booster (s možností nastavení minut) W funkce ochrany proti zamrznutí W ukazatel funkcí (teplota v místnosti, den v týdnu, čas) W provozní režim Přítomnost W provozní režim Nepřítomnost Ceník a technické informace I/2019 Designová otopná tělesa 251

254 Přídavné elektrické vytápění. Přídavné elektrické vytápění jako volitelné vybavení pro dokonalé teplo také mimo topnou sezónu a pro vždy příjemně nahřáté ručníky. Při přídavném elektrickém vytápění jsou radiátory připojeny na systém teplovodního vytápění. Radiátor musí být vždy zcela naplněn vodou a zcela odvzdušněn, jinak nelze při provozu s elektrickou topnou tyčí docílit řádného zahřátí. Při provozu s elektrickou topnou tyčí i bez ní musí být zaručeno rozpínání vodní náplně tělesa až k expanzní nádobě, a to i při uzavření ventilu přívodu topení. Při montáži ventilu ve zpátečce radiátoru musí být možné ovládat ventil pouze pomocí nářadí, aby se zabránilo jeho uzavření nepovolanými osobami. Při provozu s elektrickou topnou tyčí musí být tento ventil stále otevřen. 252 Designová otopná tělesa Ceník a technické informace I/2019

255 Ceny a wattový výkon elektrické topné tyče / elektrosady (přídavné elektrické vytápění) Popis výrobku Wattový výkon Dodací jednotka Číslo výrobku bílá Cena v CZK bez DPH I/2019 Číslo výrobku titan / chromově stříbrný Cena v CZK bez DPH I/2019 Elektrická topná tyč v bílé barvě Vzhledem k požadavkům legislativy na bezpečnost elektroinstalace a spotřebu energie je zde nutná instalace lokální regulace. Elektrosada FKS v bílé nebo stříbrně chromové barvě Elektrosada FKS se skládá z elektronicky ovládané topné tyče vč. regulátoru (krytí IPX4), která se namontuje na radiátor. Po přestavbě lze regulátor namontovat na pravou nebo levou stranu radiátoru. Elektrosada WKS v bílé nebo titanové barvě Elektrosada WKS se skládá z vývodu na stěnu (krytí IPX4), elektronicky ovládané topné tyče a regulátoru Standard. Elektrosada WFS v bílé nebo titanové barvě Elektrosada WFS se skládá z vývodu na stěnu (krytí IPX4) vč. rádiového přijímače, elektronicky ovládané topné tyče a bezdrátového regulátoru Funk-Standard. Elektrosada WFC v bílé nebo titanové barvě Elektrosada WFC se skládá z vývodu na stěnu (krytí IPX4) vč. rádiového přijímače, elektronicky ovládané topné tyče a bezdrátového regulátoru Funk-Comfort. 150 W / AC 230 V 1 kus ZE ,- 300 W / AC 230 V 1 kus ZE ,- 400 W / AC 230 V 1 kus ZE ,- 600 W / AC 230 V 1 kus ZE ,- 800 W / AC 230 V 1 kus ZE , W / AC 230 V 1 kus ZE , W / AC 230 V 1 kus ZE ,- 150 W / AC 230 V 1 kus ZE ,- ZE ,- 300 W / AC 230 V 1 kus ZE ,- ZE ,- 400 W / AC 230 V 1 kus ZE ,- ZE ,- 600 W / AC 230 V 1 kus ZE ,- ZE ,- 800 W / AC 230 V 1 kus ZE ,- ZE , W / AC 230 V 1 kus ZE ,- ZE , W / AC 230 V 1 kus ZE ,- ZE ,- 150 W / AC 230 V 1 kus ZE ,- ZE ,- 300 W / AC 230 V 1 kus ZE ,- ZE ,- 400 W / AC 230 V 1 kus ZE ,- ZE ,- 600 W / AC 230 V 1 kus ZE ,- ZE ,- 800 W / AC 230 V 1 kus ZE ,- ZE , W / AC 230 V 1 kus ZE ,- ZE , W / AC 230 V 1 kus ZE ,- ZE ,- 150 W / AC 230 V 1 kus ZE ,- ZE ,- 300 W / AC 230 V 1 kus ZE ,- ZE ,- 400 W / AC 230 V 1 kus ZE ,- ZE ,- 600 W / AC 230 V 1 kus ZE ,- ZE ,- 800 W / AC 230 V 1 kus ZE ,- ZE , W / AC 230 V 1 kus ZE ,- ZE , W / AC 230 V 1 kus ZE ,- ZE ,- 150 W / AC 230 V 1 kus ZE ,- ZE ,- 300 W / AC 230 V 1 kus ZE ,- ZE ,- 400 W / AC 230 V 1 kus ZE ,- ZE ,- 600 W / AC 230 V 1 kus ZE ,- ZE ,- 800 W / AC 230 V 1 kus ZE ,- ZE , W / AC 230 V 1 kus ZE ,- ZE , W / AC 230 V 1 kus ZE ,- ZE ,- Upozornění: Při provozu elektrické topné tyče mohou být ovlivněna přímo osazená poměrová měřidla na radiátoru. Kontaktujte výrobce svého měřicího zařízení na záznam nákladů na vytápění. Při instalaci je třeba dodržet normu ČSN , 2. vyd.! Rozdělení ochranné oblasti viz strana 254! Topné tyče jsou určeny pro použití ve vytápěcích systémech s maximálním provozním tlakem 6 bar. Místo instalace opatřete rovněž proudovým chráničem vypínací proud menší nebo roven 30 ma. Ceník a technické informace I/2019 Designová otopná tělesa 253

256 Ochranné oblasti Při instalaci designového radiátoru Kermi s elektrosadou FKS, WKS, WFS nebo WFC se musí dodržovat norma VDE 0100, část 701. Podle ní se smí elektrické spotřebiče v prostorách s vanami a sprchami instalovat pouze v určitých zónách v místnosti. V místnostech s vanou nebo sprchou musí být elektrické obvody vybaveny jedním nebo několika proudovými chrániči (RCD) s měrným vypínacím proudem IΔN 30 ma. Ochranná oblast podle VDE 0100, část 701 Ochranná oblast Barva Popis Výrobky Kermi oblast 0 a 1 oblast 2* mimo ochranné oblasti Zde se nesmí instalovat žádná zařízení od společnosti Kermi! V této oblasti se smí používat pouze elektrické spotřebiče s krytím IPX4 a zařízení na baterie. Spínací a řídicí přístroje (pokojové termostaty) a zásuvky se smí instalovat pouze mimo ochranné oblasti. Otopná tělesa s nainstalovaným elektrickým prvkem (FKS), regulační jednotka WFS + WFC, vývod na stěně. Regulační jednotka WKS se smí instalovat pouze mimo ochranné oblasti. * Upozornění: Při montáži otopných těles Kermi v této oblasti se rovněž musí dodržovat norma DIN Povrchové úpravy otopných těles (instalace v oblasti se stříkající vodou). U otopných těles, které se namontují uvnitř oblasti se stříkající vodou a v důsledku toho zkorodují, nelze uplatnit žádné nároky na záruku (ochranná oblast 2 podle VDE 0100, část 701 = oblast se stříkající vodou podle DIN 55900). Příklady rozdělení ochranných zón pro elektrické spotřebiče podle VDE 0100, část 701 pro místnosti s vanou a sprchou. 254 Designová otopná tělesa Ceník a technické informace I/2019

257 Povrchové úpravy otopných těles: možnosti použití a limity Norma DIN tvoří základ pro popis kvality povrchu radiátorů a je v důsledku toho zpravidla součástí textů výběrových řízení na radiátory. Na základě toho jsou radiátory Kermi sériově určeny k použití v teplovodních topných systémech s maximální provozní teplotou do 110 C. Některé oblasti použití však kladou speciální požadavky na povrch radiátoru. Tam již povrchová úprava podle DIN nestačí. Společnost Kermi zde nabízí dvě řešení: Povrchové úpravy radiátorů Žárové zinkování Prostory s agresivním a/nebo vlhkým ovzduším, např. v průmyslových provozech, jako jsou jatka, sauny, plovárny, nebo s výskytem slaného vzduchu v blízkosti moře, kladou extrémní nároky na povrchovou úpravu radiátorů. Totéž platí pro prostory, které se pravidelně navlhko čistí vysoktlakým čističem. Žárové zinkování zde poskytuje nejlepší možnou ochranu proti korozi. Prostřednictvím žárového zinkování vznikne nepravidelný povrch. O jednotný vzhled se následně postará nástřik strukturovaným lakem v bílé barvě RAL Antikorozní ochranná vrstva V prostorách se stříkající vodou ve sprchách nebo na toaletách, popř. pisoárech v soukromé nebo veřejné oblasti jsou nižší nároky na povrchovou úpravu radiátorů než v oblastech s agresivním a / nebo vlhkým ovzduším. Vedle ochrany jsou zde však kladeny také speciální nároky na vzhled a haptiku povrchové úpravy. Kermi zde nabízí cenově výhodnější antikorozní ochrannou vrstvu. Práškové lakování je možné podle vzorníku barev Kermi v obvykle vysokém standardu společnosti Kermi. Antikorozní ochranná úprava nabízí pro tyto případy použití optimální antikorozní ochrannou vrstvu při vysokých nárocích na vzhled. Model Žárové zinkování Antikorozní ochranná vrstva Ideos 9 Tabeo 9 Signo 9 Credo-Half 9 Icaro 9 Diveo 9 Credo plus 9 Casteo 9 Duett 9 9 Geneo quadris 9 Geneo circle 9 Pateo 9 Rubeo 9 Kermi Decor 9 Ceník a technické informace I/2019 Designová otopná tělesa 255

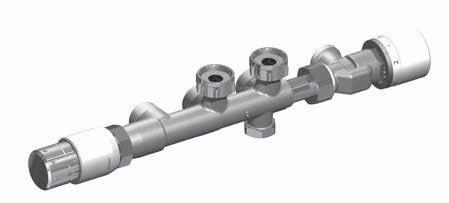

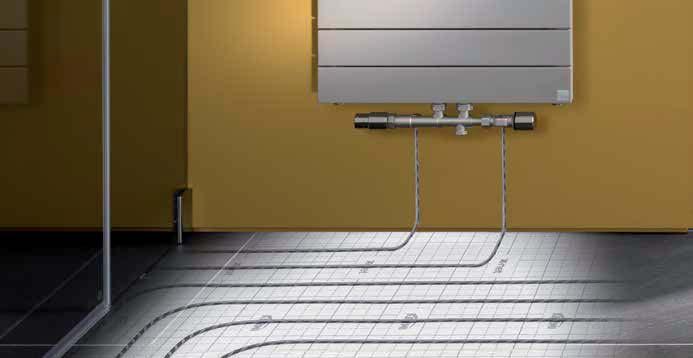

258 x-link plus. Připojovací sada pro podlahové vytápění. 256 Designová otopná tělesa Ceník a technické informace I/2019

259 Perfektní kombinace tepelného designu a podlahového vytápění. Kombinace koupelnového a podlahového vytápění je dnes stále žádanější. Jak ale realizovat toto přání, když je k dispozici jen jeden topný okruh? Tato inovativní připojovací sada je opticky i technicky dokonalým řešením tohoto problému. Kombinace podlahového vytápění a radiátoru vyžaduje různé teplotní úrovně. Rychlé a jednoduché řešení tohoto problému se jmenuje x-link plus. Připojovací sada x-link plus spojuje okruh podlahového vytápění přes koupelnový radiátor snadno k existujícím topným rozvodům. To zaručuje komfortní rovnoměrné zahřívání podlahy v koupelně, nezávisle na teplotě v místnosti. Jednoduché, rychlé a přímé připojení ke koupelnovému radiátoru namísto náročné montáže vestavného stěnového boxu RTL x-link plus. Připojovací sada se clonou v bílé barvě nebo v chromu je dokonale přizpůsobená 50 připojení kompaktního koupelnového radiátoru (na obrázku bez krytu). Podlahové vytápění Kermi x-net se zcela jednoduše připojí k připojovací sadě koupelnového radiátoru x-link plus. Bez elektrického připojení nebo náročných stavebních úprav a bez zásahů do regulace topného kotle. Radiátor je spojen s existujícím topným obvodem a reguluje pomocí termostatického ventiliu teplotu místnosti. Temperování plošného vytápění probíhá nezávisle na radiátoru prostřednictvím omezovače teploty zpátečky. Vzhled radiátoru při tom zůstává téměř nedotčený. U systému x-link plus nastupuje připojovací sada namísto jinak běžných ventilových bloků a dokonale se přizpůsobí díky klasickému tvaru jednotlivým modelům radiátorů. Ceník a technické informace I/2019 Všechny výhody sady x-link plus v přehledu: W inovativní integrace připojení podlahového vytápění a koupelnového radiátoru jako jedna jednotka W splňuje nejvyšší nároky na koupelnový design (všechny připojení schovány pod krytem) W společné napojení koupelnového radiátoru a podlahového vytápění na potrubní síť na jednom centrálním místě W není zapotřebí žádný další regulační okruh pro podlahové vytápění W odpadá nutnost plánování a montáže samostatného nástěnného boxu pro regulaci podlahového vytápění W snadná obsluha W kompletní řešení od jednoho dodavatele s přizpůsobeným rozhraním W dvoutrubkové připojovací šroubení je součástí sériové výbavy W x-link plus sjednocuje ventilový blok a připojovací sadu x-link do jednoho provedení W x-link plus je k dostání v bílém nebo chromovaném provedení Designová otopná tělesa 257 x-link

260 x-link plus Připojovací sada pro podlahové vytápění. Příslušenství Označení Obrázek Popis x-link plus Připojovací sada pro podlahové vytápění Dvoutrubková připojovací sada pro podlahové vytápění pro přímou montáž na středové připojení 50. Potřebný diferenční tlak: min. 100 mbar. Provozní teplota (primární strana): max. 70 C. Včetně omezovače teploty zpátečky, s pochromovanou nastavovací hlavicí, zpětným ventilem, uzávěrem pro radiátor a rohovým dvoutrubkovým připojovacím šroubením pro připojení na rozvody trubek. Vč. krytu, volitelně v bílém a chromovaném provedení. Připojení: 4 x G 3/4" (vnější závit) v jedné řadě dozadu pro napojení radiátoru a podlahového vytápění. Připojení přívodu vlevo (podlahové vytápění na vnější straně). Připojení zpátečky vpravo (podlahové vytápění na vnější straně). Rozteče připojení: Pro optimální montáž příslušenství x-link plus objednejte předmontážní prvek a tvarovatelnou průchodku pro plastové trubky. kryt bílý kryt chromovaný x-link plus Předmontážní prvek Vhodný pro přesnou předmontáž a zkoušku těsnosti připojení rozvodů (připojení radiátorů a podlahového vytápění). Po ukončení fáze hrubé stavby náhrada připojovací sadou x-link plus pro podlahové vytápění (chráněno před znečištěním a poškozením). Rozteče připojení: S odvzdušňovacím a vypouštěcím ventilem. Po demontáži lze opět použít! Určeno pro všechny stavební délky radiátoru Tvarovatelná průchodka pro plastové trubky Montážní přípravek pro snadné napojení plastových trubek u stěny v úhlu 90 při připojení připojovací sady x-link pro podlahové vytápění a předmontážního přípravku x-link. Snadná manipulace bez nářadí. Vhodné pro trubky z plastu kusy v sadě 258 Designová otopná tělesa Ceník a technické informace I/2019

261 Číslo výrobku Dodací množství Množstevní jednotka Cena / množstevní jednotka CZK bez DPH Vhodné pro typ radiátoru * Tabeo Casteo Duett Geneo quadris Geneo circle Pateo Rubeo * Respektujte minimální stavební délky: W Casteo: od BL 500 W Duett: od BL 634 W Geneo circle: od BL 580 W Geneo quadris: od BL 596 ZV kus 4372,- / kus b b b b b b b ZV kus 4592,- / kus b b b b b b b ZK kus 837,- / kus b b b b b b b ZK kus 68,- / kus b b b b b b b Ceník a technické informace I/2019 Designová otopná tělesa 259

262 Připojení x-link plus k plošnému temperování Připojovací sada x-link plus pro podlahové vytápění Prostřednictvím dodatečně montovaného krytu se připojení skryjí, vidět je pouze termostatická hlavice a nastavovací hlavice RTL. střed designového radiátoru přívod radiátoru zpátečka radiátoru 70 přívod podlahového vytápění zpátečka podlahového vytápění Upozornění: Veškeré připojovací trubky ve zdi musejí být izolovány podle vyhlášky o úspoře energií (EnEV). Maximální teplota potěru 55 C (popř. podle údajů výrobce potěru) nesmí být u cementového a anhydritového potěru v blízkosti topných trubek překročena. 260 Designová otopná tělesa Ceník a technické informace I/2019

263 Upozornění pro pokládku podlahového vytápění: K zamezení teplotních rozdílů na podlaze je doporučena šnekovitá pokládka podlahových trubek (bifilárně). čelní pohled pohled zezadu Upozornění: Celkový tepelný výkon systému se skládá ze součtu tepelného výkonu radiátoru a tepelného výkonu napojeného okruhu podlahového vytápění. horní hrana hotová podlaha max Připojení ve stejné výšce a v jedné rovině. 72,5 G 3/ zpátečka přívod 44 Pozor: Z hydraulických důvodů je použití připojovací sady x-link plus pro dodatečné napojení podlahového vytápění omezeno na dvoutrubkové systémy. Pro správný průtok topným okruhem podlahového vytápění musí být na primární straně k dispozici diferenční tlak minimálně 100 mbarů! Instalace se provádí pouze v kombinaci s radiátorovým vytápěním s teplotou v přívodu max. 70 C. dvoutrubkový systém přívod zpátečka výstup přívodu podlahového vytápění z připojovací sady x-link Upozornění: Pro ochranu před znečištěním a poškozením připojovací sady x-link plus pro podlahové vytápění při montáži ve fázi hrubé stavby doporučujeme použít předmontážní přípravek x-link plus. Ceník a technické informace I/2019 Designová otopná tělesa 261

264 Technické informace 262 Designová otopná tělesa Ceník a technické informace I/2019

265 Připojení Kompaktní připojení na jednotrubkový a dvoutrubkový systém Připojení přívodu/zpátečky je v dvoutrubkovém systému možné vpravo nebo vlevo dole (2x G 1/2", vnitřní závit). Připojení v jednotrubkovém systému je možné přes ventil s turbulátorem (pozor na minimální výkon). Vorlauf přívod zpátečka Rücklauf Připojení pro: Ideos, Tabeo, Casteo, Geneo quadris, Geneo circle Ventilová sada pro jednotrubkový a dvoutrubkový systém U designového radiátoru Ideos-V: Přívod v radiátoru výhradně vlevo. Pokud byl při montáži potrubní sítě přívod umístěn vpravo, proveďte změnu směru průtoku prostřednictvím výměny stavěcích šroubků. přívod zpátečka zpátečka přívod Ceník a technické informace I/2019 Designová otopná tělesa 263 Technické informace / Barvy

266 Připojení Kermi Decor kompaktní / ventilová verze Kompaktní připojení na jednotrubkový a dvoutrubkový systém Na stejné straně nahoře / dole Všechny uvedené výkonnostní parametry (tepelné výkony podle DIN EN 442) platí pro připojení na stejné straně (přívod nahoře / zpátečka dole). Na opačných stranách nahoře / dole Pro dosažení stejnoměrného ohřevu v oblasti částečného zatížení radiátorů doporučujeme připojit radiátory, jejichž stavební délka je 4krát větší než stavební výška na opačných stranách. Střídavé připojení Pro zabránění snížení výkonu u střídavého připojení doporučujeme použití záslepek. Normální ventil Pro jednotrubkové systémy se škrticími ventily nebo sacími šroubeními a normálními ventily se mohou používat všechny radiátory Decor-S z kruhových trubek. U střídavého připojení viz upozornění k dvoutrubkovému vytápění. Předřazené sady Pro speciální jednotrubkové ventily, u nichž je oddělen přívod a zpátečka (předřazené armatury), platí stejné předpoklady jako pro normální ventily. 264 Designová otopná tělesa Ceník a technické informace I/2019

267 Otopná tělesa s integrovanou ventilovou sadou U modelu Kermi Decor-V je v radiátoru integrována kompletní ventilová sada. Tuto ventilovou sadu lze použít u jednotrubkových i dvoutrubkových systémů. Ventilová otopná tělesa Kermi se sériově dodávají se středovým připojením, ventil se nachází vpravo nahoře. Při připojení na jednotrubkové systémy je bezpodmínečně nutné šroubení s integrovaným, nastavitelným Bypassem. Všechny běžně prodávané typy topného potrubí (z mědi, měkké oceli, plastu, ušlechtilé oceli a kombinace kovu a plastu) se pomocí svěrného šroubení připojují přímo na ventilovou armaturu nebo na bypassové, popř. připojovací šroubení. Běžné termostatické hlavice lze namontovat přímo nebo s použitím adaptéru. střed radiátoru stavební krytka ventilová vložka rozteč připojení: 50 připojovací závit: 3/4", vnější závit 24 stavební krytka ventilová vložka rozteč připojení: 50 připojovací závit: 3/4", vnější závit 24 Ceník a technické informace I/2019 Designová otopná tělesa 265

268 Ventilová technika designových radiátorů Ventilová technika - standardní ventil V3K S / V4K S Ventilová otopná tělesa Kermi jsou vyráběny pro dvoutrubkové systémy. Každý radiátor je v závislosti na tepelném výkonu osazen přednastavenou ventilovou vložkou. Přednastavení k v ventilové vložky je navíc barevně vyznačeno na přední straně (srov. tabulka). Poznámka: Nastavené termostatické ventily splňují požadavky směrnice EnEV a podle DIN je lze volitelně dimenzovat s proporcionální odchylkou 1 nebo 2 K. Certifikováno podle EN 215. Diagram nastavení pro regulační odchylku 1 K Ventilová vložka V3K S je součástí modelů: Tabeo-V, Kermi Decor-V Ventilová vložka V4K S je součástí modelů: Ideos-V, Signo, Credo-Half, Icaro, Credo plus, ventilový blok rohový, ventilový blok přímý tlaková ztráta Δp [mbar] Poznámka: V tomto diagramu je zahrnuta tlaková ztráta ventilu. hmotnostní průtok m v [kg/h] Ventilová vložka V3K S / V4K S*, tabulka hodnot k v nastavení 1 1,5 2 2,5 3 3,5 4 4,5 5 5,5 6 6,5 7 7,5 8 k v hodnota do 0,12 0,15 0,19 0,22 0,24 0,27 0,28 0,31 0,33 0,35 0,37 0,38 0,39 0,39 0,40 barva** bílá červená černá modrá * použito ve ventilovém bloku Kermi ** optické označení přednastavení kv z výroby Diagram nastavení pro regulační odchylku 2 K tlaková ztráta Δp [mbar] Poznámka: V tomto diagramu je zahrnuta tlaková ztráta ventilu. hmotnostní průtok m v [kg/h] Ventilová vložka V3K S / V4K S*, tabulka hodnot k v nastavení 1 1,5 2 2,5 3 3,5 4 4,5 5 5,5 6 6,5 7 7,5 8 k v hodnota do 0,13 0,18 0,22 0,27 0,31 0,35 0,38 0,42 0,47 0,52 0,57 0,62 0,66 0,71 0,75 barva** bílá červená černá modrá * použito ve ventilovém bloku Kermi ** optické označení přednastavení kv z výroby 266 Designová otopná tělesa Ceník a technické informace I/2019

269 Ventilová technika - jemný regulační ventil V3K F / V4K F Ventilová otopná tělesa Kermi lze rovněž vybavit ventilem pro jemnou regulaci. Regulovatelná ventilová vložka umožňuje nastavení menšího průtoku vody, které je vyžadováno především u soustav dálkového vytápění s velkým teplotním příkonem. Nastavené hodnoty jsou uvedeny ve vyobrazeném diagramu. Poznámka: Nastavené termostatické ventily splňují požadavky směrnice EnEV a podle DIN je lze volitelně dimenzovat s proporcionální odchylkou 1 nebo 2 K. Certifikováno podle EN 215. Diagram nastavení pro regulační odchylku 1 K Poznámka: V tomto diagramu je zahrnuta tlaková ztráta ventilu. hmotnostní průtok m v [kg/h] Ventilová vložka V3K F, tabulka hodnot k v nastavení 1 1,5 2 2,5 3 3,5 4 4,5 5 5,5 6 6,5 7 7,5 8 k v hodnota do 0,05 0,05 0,06 0,06 0,07 0,08 0,08 0,09 0,10 0,10 0,11 0,12 0,12 0,13 0,14 barva** žlutá zelená * optické vyznačení přednastavení hodnoty k v z výroby Diagram nastavení pro regulační odchylku 2 K tlaková ztráta Δp [mbar] tlaková ztráta Δp [mbar] Poznámka: V tomto diagramu je zahrnuta tlaková ztráta ventilu. hmotnostní průtok m v [kg/h] Ventilová vložka V3K F, tabulka hodnot k v nastavení 1 1,5 2 2,5 3 3,5 4 4,5 5 5,5 6 6,5 7 7,5 8 k v hodnota do 0,06 0,06 0,06 0,07 0,08 0,08 0,09 0,10 0,11 0,13 0,15 0,17 0,18 0,22 0,26 barva** žlutá zelená * optické vyznačení přednastavení hodnoty k v z výroby Ceník a technické informace I/2019 Designová otopná tělesa 267

270 Ventilová technika designových radiátorů Vhodné termopohony / termostatické hlavice Termopohony Výrobce Typ EMO T EMO 1 Heimeier EMO 3 EMO EIB EMOLON Z 100 Honeywell M-100- BG Eltherm 2 Comap D5870 Danfoss ABNA 082F102 Rossweiner Obj. č Termostatické hlavice Výrobce Typ T 100 IL T 200 M T 100 B T 100 V T 100M 361 Honeywell HR 40 T 6091 H Thera Chrom 200 Thera fl Herz Comap IF1 Hlavice B Hlavice F Hlavice K Hlavice D Heimeier Hlavice DX Hlavice VD Hlavice VD Hlavice WK Danfoss RAW-K-5030 Star Tec II 74.4 Rossweiner Uni CH Uni DH Uni LD Uni LH Oventrop Uni XH Uni LH Fern Uni LH FernFü Uni SH Cazzaniga 138 Tyto seznamy se vztahují na možnost montáže termostatických hlavic / termopohonů designových radiátorů Kermi. Úplnost údajů uvedených v seznamu nemůže společnost Kermi zaručit. 268 Designová otopná tělesa Ceník a technické informace I/2019

271 Ventilová technika designových radiátorů Vhodná připojovací šroubení Vhodná připojovací šroubení pro model Tabeo-V Výrobce Výrobky / Modelové řady Č. výr. rohové provedení, dvoutrubkový systém rohové provedení, jednotrubkový systém přímé provedení, dvoutrubkový systém přímé provedení, jednotrubkový systém Vekolux Heimeier Vekotec Huel základní armatury Oventrop sortiment šroubení Multiflex Simplex Exclusiv F10016 Heimeier Vekolux Huel základní armatury Oventrop sortiment šroubení Multiflex Heimeier Vekolux Vekotec Huel základní armatury Oventrop sortiment šroubení Multiflex Simplex Exclusiv F10014 Heimeier Vekolux Huel základní armatury Oventrop sortiment šroubení Multiflex Nastavovací klíč pro ventil k v -nastavovací klíč (ZV ) Ceník a technické informace I/2019 Designová otopná tělesa 269

272 Tlaková ztráta designových radiátorů Diagram tlakové ztráty pro: Credo-Half, Geneo quadris, Geneo circle Tlakové ztráty ventilového radiátoru nezahrnují ventil ani připojovací šroubení. 100 Geneo circle Geneo quadris Druckverlust tlaková ztráta in Δp mbar [mbar] 10 Credo-Half Massenstrom in kg/h hmotnostní průtok m v [kg/h] Diagram tlakové ztráty pro: Icaro, Casteo 100 B20 R Icaro tlaková Druckverlust ztráta in Δp mbar [mbar] 10 B20-S Casteo hmotnostní Massenstrom průtok in mkg/h v [kg/h] 270 Designová otopná tělesa Ceník a technické informace I/2019

273 Diagram tlakové ztráty pro modely: Ideos, Ideos-V, Duett, Pateo, Kermi Decor-V, Kermi Decor-S / -D Tlakové ztráty ventilového radiátoru nezahrnují ventil ani připojovací šroubení. tlaková ztráta Δp [mbar] Massenstrom m in kg/h hmotnostní průtok m v [kg/h] Ceník a technické informace I/2019 Designová otopná tělesa 271

274 Dimenzování radiátorů Místnosti s regulovaným režimem vytápění podle DIN EN Podle DIN EN lze pro místnosti s regulovaným vytápěním definovat max. přípustnou dobu náběhové fáze. Požadovanou dobu náběhové fáze poté určuje výše potřebného dodatečného tepelného výkonu. Opětovný náběhový tepelný výkon (Φ RH ) podle DIN EN pro místnosti s regulovaným režimem vytápění se vypočítá následovně: Přepočet tepelného výkonu Normovaný tepelný výkon podle DIN EN 442 je založen na teplotě přívodu 75 C, teplotě zpátečky 65 C a teplotě vzduchu 20 C. Při jiném poměru teplot se musí výkon přepočítat podle uvedeného vzorce: = SL * ( ln ) n 49,83 RH = A * f RH = teplotní výkon radiátoru při provozních podmínkách A = plocha [m2] Faktor náběhové fáze (f RH ) ) vychází z národní normy. Tento faktor zahrnuje dobu náběhové fáze, stavební materiál budovy a výši předpokládaného poklesu teploty během fáze poklesu. Pro normovaný tepelný výkon (Φ HL ) z toho vyplývá: SL = normovaný teplotní výkon radiátoru ln = jmenovitý logaritmický rozdíl teplot vzduchu a vody t V t R t ln V t L t R t L HL HL, Netto RH n = exponent otopného tělesa HL, Netto T V T = tepelná ztráta prostupem V = tepelná ztráta větráním Pozor: Doba náběhové fáze a z ní vyplývající dodatečný náběhový výkon musí být projednána se zákazníkem s ohledem na velikost místnosti. Příklady z praxe jsou v následující tabulce Doporučené doby náběhové fáze". Hodnoty faktorů náběhové fáze (f RH in [W/m2]) stanovené pro určitou náběhovou fázi jsou uvedeny v tabulkách národních dodatků k normě EN Při montáži do výklenku a jiných přestavbách radiátoru je třeba navíc počítat se snížením výkonu. Při teplotním dimenzováním 75/65 a 70/55, popř. 55/45 lze pracovat s firemními tabulkami. Při jiných výpočtových teplotách se provádí přepočet teplotního výkonu podle následujícího vzorce nebo podle zjednodušené převodní tabulky na následující straně. Doporučené doby náběhové fáze Místnost Doba náběhu t RH [h] kuchyně 1-2 jídelna v závislosti na způsobu využití (žádná, 3 nebo 4) obývací pokoj 2 ložnice žádná koupelna (0,5) 1-2 chodba / galerie žádná WC žádná schodiště žádná zádveří žádná vytápění žádná spižírna žádná pracovna / kancelář v závislosti na způsobu využití (žádná, 3 nebo 4) dětský pokoj 1-2 domácnost žádná Doby náběhové fáze uvedené v tabulce jsou doporučené a nejsou závazné. Je třeba je dojednat se zákazníkem. Navíc je třeba sjednat předpokládaný pokles vnitřní teploty Δθ RH [ C] během fáze poklesu. 272 Designová otopná tělesa Ceník a technické informace I/2019

275 Dimenzování radiátorů / korekční faktory Přepočítací koeficienty při odlišných výpočtových teplotách pro teplovodní vytápění s nuceným oběhem podle DIN EN 442; n = 1,3; logaritmicky vypočtené. zjištění tepelného výkonu radiátoru pro individuální systémovou teplotu (t V /t R /t L ) z daného normovaného teplotního výkonu při ΔT50 (75/65/20) Přepočítací vzorec: H = S Φ H = teplotní výkon při individuální systémové teplotě Φ S = normovaný tepelný výkon F = přepočítací koeficient Příklad: zadáno: F systémová teplota topné soustavy t V /t R /t L = 55/45/20 - normovaný tepelný výkon radiátoru 1960 wattů hledá se: teplotní výkon radiátoru při t V /t R /tl = 55/45/20 řešení: H = 1,96 Radiátor s normovaným teplotním výkonem 1960 wattů poskytuje v provozu při t V /t R /t L = 55/45/20 výkon 1000 wattů. Přepočet daného normovaného tepelného zatížení místnosti na normovaný tepelný výkon (ΔT50 75/65/20) radiátoru pro výběr potřebné velikosti radiátoru. Přepočítací vzorec: S HL * F Φ S = normovaný tepelný výkon Φ HL = normované tepelné zatížení F = přepočítací koeficient Příklad: zadáno: normované tepelné zatížení místnosti 1000 wattů - systémová teplota topné soustavy (tv/tr/tl) = 55/45/20 hledá se: - normovaný tepelný výkon radiátoru (ΔT50 75/65/20) řešení: S * K pokrytí normovaného tepelného zatížení 1000 wattů při t V /t R /t L = 55/45/20 je třeba z tabulky s normovanými tepelnými výkony (ΔT50 75/65/20) vybrat radiátor s výkonem 1960 wattů. Ten pak v provozu při t V /t R /t L = 55/45/20 poskytne potřebný tepelný výkon 1000 wattů. t V = teplota přívodu [ C] t R = teplota zpátečky [ C] t L = teplota vzduchu [ C] Dimenzování podle DIN EN 42 t V teplota přívodu C t R teplota zpátečky C t L teplota vzduchu v místnosti C ,47 0,48 0,50 0,53 0,54 0,56 0, ,51 0,52 0,55 0,58 0,60 0,62 0, ,56 0,58 0,61 0,64 0,67 0,69 0, ,62 0,64 0,68 0,73 0,76 0,79 0, ,70 0,73 0,78 0,84 0,89 0,94 0, ,82 0,86 0,94 1,02 1,09 1,17 1, ,52 0,54 0,57 0,60 0,62 0,65 0, ,58 0,60 0,63 0,67 0,69 0,72 0, ,64 0,67 0,71 0,76 0,79 0,83 0, ,73 0,76 0,82 0,88 0,93 0,98 1, ,85 0,90 0,98 1,07 1,14 1,23 1, ,54 0,56 0,59 0,63 0,65 0,67 0, ,60 0,62 0,66 0,70 0,72 0,76 0, ,67 0,69 0,74 0,79 0,83 0,87 0, ,71 0,74 0,79 0,85 0,89 0,94 0, ,76 0,79 0,85 0,92 0,97 1,03 1, ,89 0,94 1,02 1,12 1,20 1,29 1, ,62 0,65 0,68 0,73 0,76 0,79 0, ,69 0,72 0,77 0,83 0,87 0,91 0, ,74 0,77 0,83 0,89 0,93 0,99 1, ,79 0,83 0,89 0,96 1,02 1,08 1, ,93 0,98 1,07 1,18 1,26 1,36 1, ,59 0,61 0,64 0,68 0,71 0,74 0, ,62 0,64 0,68 0,72 0,75 0,78 0, ,65 0,67 0,72 0,76 0,80 0,83 0, ,68 0,71 0,76 0,81 0,85 0,89 0, ,72 0,76 0,81 0,87 0,91 0,96 1, ,77 0,81 0,87 0,93 0,98 1,04 1, ,83 0,87 0,93 1,01 1,07 1,14 1, ,64 0,67 0,71 0,75 0,79 0,82 0, ,68 0,70 0,75 0,80 0,84 0,88 0, ,72 0,75 0,80 0,85 0,89 0,94 0, ,76 0,79 0,85 0,91 0,96 1,01 1, ,81 0,85 0,91 0,98 1,04 1,10 1, ,87 0,91 0,98 1,07 1,13 1,21 1, ,71 0,74 0,79 0,84 0,88 0,93 0, ,80 0,83 0,89 0,96 1,01 1,07 1, ,91 0,96 1,04 1,13 1,20 1,28 1, ,07 1,14 1,25 1,39 1,50 1,63 1, ,79 0,82 0,88 0,95 1,00 1,05 1, ,84 0,88 0,94 1,02 1,08 1,14 1, ,89 0,94 1,01 1,10 1,17 1,24 1, ,96 1,01 1,10 1,20 1,28 1,37 1, ,04 1,10 1,20 1,32 1,42 1,53 1, ,88 0,93 1,00 1,08 1,15 1,22 1, ,94 0,99 1,08 1,17 1,25 1,33 1, ,01 1,07 1,17 1,28 1,37 1,47 1, ,10 1,16 1,28 1,42 1,52 1,65 1, ,20 1,28 1,42 1,59 1,73 1,89 2, ,00 1,05 1,15 1,26 1,34 1,43 1, ,08 1,14 1,25 1,37 1,47 1,59 1, ,17 1,24 1,37 1,52 1,64 1,78 1, ,28 1,37 1,52 1,71 1,87 2,05 2, ,42 1,53 1,73 1,98 2,19 2,44 2, ,07 1,13 1,23 1,36 1,45 1,56 1, ,15 1,22 1,34 1,48 1,60 1,73 1, ,25 1,33 1,47 1,65 1,78 1,94 2, ,37 1,47 1,64 1,86 2,03 2,24 2, ,52 1,65 1,87 2,15 2,39 2,69 3, ,73 1,89 2,19 2,59 2,96 3,44 4, ,23 1,31 1,45 1,62 1,75 1,90 2, ,34 1,43 1,60 1,80 1,96 2,15 2, ,47 1,59 1,78 2,03 2,24 2,48 2, ,64 1,78 2,03 2,36 2,64 2,99 3, ,87 2,05 2,39 2,86 3,29 3,86 4, ,45 1,56 1,75 1,98 2,17 2,40 2, ,60 1,73 1,96 2,25 2,50 2,79 3, ,78 1,94 2,24 2,63 2,96 3,38 3, ,03 2,24 2,64 3,20 3,70 4,39 5, ,75 1,90 2,17 2,53 2,83 3,19 3, ,96 2,15 2,50 2,96 3,37 3,89 4, ,24 2,48 2,96 3,63 4,25 5,11 6, ,17 2,40 2,83 3,41 3,93 4,62 5, ,50 2,79 3,37 4,21 5,01 6,14 7,87 Ceník a technické informace I/2019 Designová otopná tělesa 273

276 Charakteristické vyrovnání / registrační čísla značek jakosti Charakteristické vyrovnání = SL( n ) n = požadovaný tepelný výkon SL = katalogový tepelný výkon n = normovaná nadměrná teplota nadměrná teplota při provozních podmínkách, které jsou podkladem přepočtu n = exponent radiátoru Registrační čísla značek jakosti Model Registrační číslo Ideos / Ideos -V 0932 Tabeo / Tabeo -V 1140 / 1141 Signo 1195 Credo-Half 0707 Icaro 0860 Diveo 1125 Credo plus 1196 Casteo 1144 Duett / Duett -D 1044 Geneo quadris 1142 Geneo circle 1143 Pateo 1050 Rubeo 1050 Typ 21: 0498 Kermi Decor -V Typ 32: 0499 Typ 21: 0498 Kermi Decor -S Typ 32: 0499 Typ 31: 0500 Kermi Decor -D Typ 42: 0501 Typ 52: Designová otopná tělesa Ceník a technické informace I/2019

277 Vyhodnocení nákladů na vytápění Vyhodnocení nákladů na vytápění Přístroje k vyhodnocení nákladů na vytápění nelze používat u každého designového radiátoru. V závislosti na modelu radiátoru, druhu zařízení a prostorových podmínkách je možné pouze omezené použití. Proto vyžaduje montáž přístroje ke zjišťování nákladů na vytápění předchozí konzultaci s příslušnou firmou provádějící vyúčtování. Ceník a technické informace I/2019 Designová otopná tělesa 275

278 Přehled programu designových radiátorů Model Obrázek Stavební výšky Stavební délky Stavební hloubky Ideos standardní provedení 776, 1151, 1526, 1901 ventilová verze 758, 1133, 1508, , Tabeo 1197, 1437, , 600, Signo 667, 1274, Credo-Half 1086, 1466, , Icaro 1446, , Diveo 940, 1320, , Credo plus 973, 1429, , Casteo 987, 1261, 1535, , 600, Duett 1188, 1492, , 634, 784, Designová otopná tělesa Ceník a technické informace I/2019

279 Elektrický provoz Druh připojení Dělící příčka Modernizace x-link plus Přídavné elektrické vytápění Výhradně elektrický provoz Připojení viditelné Připojení zakryté, provedení s ventilem Provedení ve funkci dělící příčky Rekonstrukční řešení Připojení k podlahovému vytápění Kermi x-net = Casteo-D = Duett-D 9 Ceník a technické informace I/2019 Designová otopná tělesa 277

280 Přehled programu designových radiátorů Model Obrázek Stavební výšky Stavební délky Stavební hloubky Geneo quadris 814, 1174, 1494, , 596, 746, Geneo circle 810, 1190, 1494, , 580, 730, Pateo 1525, 1725, , 600, Rubeo 1525, 1725, , 570, Kermi Decor Designová otopná tělesa Ceník a technické informace I/2019

281 Elektrický provoz Druh připojení Dělící příčka Modernizace x-link plus Přídavné elektrické vytápění Výhradně elektrický provoz Připojení viditelné Připojení zakryté, provedení s ventilem Provedení ve funkci dělící příčky Rekonstrukční řešení Připojení k podlahovému vytápění Kermi x-net * 9 9 * 9 9 na poptávku 9 9 ** 9 = Kermi Decor-D * kompaktní provedení ** připojení viditelné Ceník a technické informace I/2019 Designová otopná tělesa 279

282 Přehled příslušenství designových radiátorů Ideos háček na ručník pochromovaný madlo na ručník pochromované kruh na ručník pochromovaný Credo-Half háček na ručník pochromovaný Credo plus háček na ručník pochromovaný madlo na ručník pochromované madlo na ručník otevřené pochromované Diveo háček na ručník pochromovaný Duett háček na ručník lakovaný hliník, pochromovaný madlo na ručník pochromované 280 Designová otopná tělesa Ceník a technické informace I/2019

283 Geneo quadris háček na ručník lakovaný hliník, pochromovaný madlo na ručník lakovaný hliník, pochromovaný Geneo circle háček na ručník lakovaný hliník, pochromovaný madlo na ručník lakovaný hliník, pochromovaný Pateo madlo na ručník Rubeo madlo na ručník Kermi Decor háček na ručník lakovaný hliník, pochromovaný madlo na ručník lakovaný hliník, pochromovaný polička na ručník lakovaný hliník, pochromovaný Ceník a technické informace I/2019 Designová otopná tělesa 281

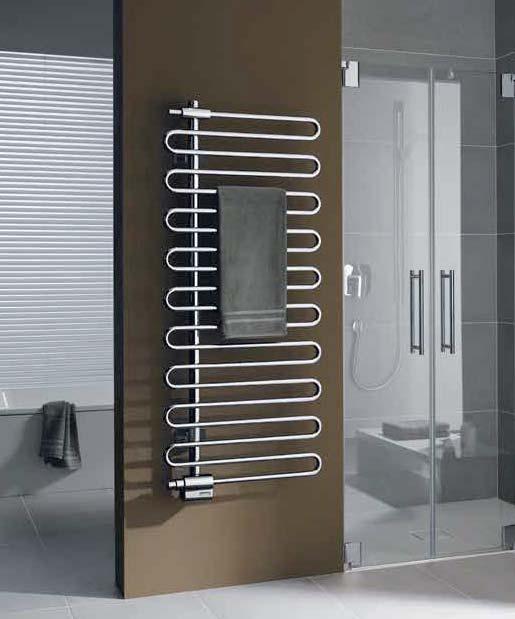

284 Ušlechtilá hřejivá estetika, která sálá. S kvalitní edicí v chromu nebo atraktivními barevnými kombinacemi. Edice Chrom. Skvělá pro náročné prostředí. V provedení s ušlechtilou chromovou finální povrchovou úpravou, kterou Kermi nabízí pro modely Credo-Half, Icaro, Diveo a Geneo circle, se designové radiátory Kermi stávají atraktivními doplňky každého náročného prostředí. Přímočaře klasické nebo plné dynamiky. Zcela sladěné nebo v dynamickém kontrastu s výrazným designem krytů. A kromě možnosti připojení na topnou soustavu je lze dodat ve verzi pro přídavné elektrické vytápění nebo výhradně elektrický provoz. 282 Designová otopná tělesa Ceník a technické informace I/2019

285 Barevné kombinace. Lze vytvářet zajímavé barevné akcenty nebo radiátor perfektně přizpůsobit uspořádání místnosti. Pro modely Credo-Half a Signo nabízí Kermi možnost elegantní kombinace dvou barevných nebo metalických odstínů z rozsáhlého vzorníku barev Kermi. Pro atraktivní barevné akcenty a perfektní barevné přizpůsobení prostředí v místnosti. Ceník a technické informace I/2019 Designová otopná tělesa 283

286 Poznámky 284 Designová otopná tělesa Ceník a technické informace I/2019

287 Poznámky Ceník a technické informace I/2019 Designová otopná tělesa 285

288 Poznámky 286 Designová otopná tělesa Ceník a technické informace I/2019

289 Poznámky Ceník a technické informace I/2019 Designová otopná tělesa 287

290 Vzorník barev Kermi Inovativní vzorník barev. V souladu s požadavky doby. Sériová barva Sanitární barvy RAL CLASSIC bílá, RAL 9016 čistě bílá, RAL 9010 manhattan egej možnost lakování ve všech odstínech RAL CLASSIC bahama pergamon černá Speciální edice Edice Soft Klasické řešení v sanitárních barvách s elegantně matným povrchem. bílá, RAL 9016 Soft čistě bílá, RAL 9010 Soft manhattan Soft egej Soft bahama Soft pergamon Soft černá Soft Edice Nature Přírodní odstíny. Svěží a výrazné. citrus Nature oliva Nature kukuřičná Nature purpur Nature crocus Nature lavendel Nature 288 Designová otopná tělesa Ceník a technické informace I/2019

291 Žárové zinkování (strukturovaný lak RAL 9016) Antikorozní ochranná vrstva Odolná antikorozní ochrana pro náročné požadavky do prostředí s vlhkým a/nebo agresivním ovzduším (např. průmyslové provozy, plavecké bazény atd.). Rovněž pro prostory, které se pravidelně mokrou cestou čistí vysokotlakým čističem. Žárové zinkování zde poskytuje nejlepší možnou ochranu proti korozi. Nová antikorozní ochranná povrchová vrstva Kermi je vhodná pro oblasti, ve kterých je třeba zvýšená ochrana proti vlhkosti a mokru. Možnost lakování v libovolném barevném odstínu, samozřejmě ve vysoké kvalitě značky Kermi. Další barvy: cena na poptávku. Edice Ethno Nyní velmi žádané: výrazné teplé odstíny exotických barev. solaris Ethno inka Ethno carmina Ethno terra Ethno Edition Metallic Skvělý retro trend padesátých let. Klasicky interpretovaný v lesklých metalických odstínech. grafit Metallic stříbrná lesklá Metallic zlatá Metallic circon stříbrná Metallic matný bronz Metallic měděná Metallic Edice Chrom * Pouze u (radiátorů) Credo-Half, Icaro, Diveo a Geneo circle. chrom* Barevné odchylky nelze z technických důvodů vyloučit.

292 Pro všechny údaje objednávky prosím rozložte! Číslo výrobku / objednací číslo převezměte z tabulky Ceny a tepelné výkony" a případně doplňte další chybějící údaje dle přehledu na následující stránce:

293 Při objednání dbejte na správnost a úplnost čísel produktů a ostatních údajů! Barva Provedení Druhá barva Sériová barva 2 = bílá (RAL 9016) Sanitární barvy čistě bílá, RAL 9010 manhattan bahama pergamon egej černá Speciální edice Edice Soft bílá, RAL 9016 Soft čistě bílá, RAL 9010 Soft manhattan Soft bahama Soft pergamon Soft egej Soft černá Soft Edice Nature citrus Nature oliva Nature kukuřičná Nature purpur Nature crocus Nature lavendel Nature Edice Ethno solaris Ethno inka Ethno carmina Ethno terra Ethno Edice Metallic W = stříbrná lesklá Metallic grafit Metallic zlatá Metallic circon stříbrná Metallic matný bronz Metallic měděná Metallic L = sběrná trubka / kryt vlevo R = sběrná trubka / kryt vpravo C = elektrosada WKS bílá, vlevo D = elektrosada WKS bílá, vpravo elektrosada WKS titanová, vlevo elektrosada WKS titanová, vpravo E = elektrosada WFS bílá, vlevo F = elektrosada WFS bílá, vpravo elektrosada WFS titanová, vlevo elektrosada WFS titanová, vpravo G = elektrosada WFC bílá, vlevo H = elektrosada WFC bílá, vpravo elektrosada WFC titanová, vlevo elektrosada WFC titanová, vpravo I = elektrosada FKS bílá, vlevo J = elektrosada FKS bílá, vpravo elektrosada FKS chromově stříbrná, vlevo elektrosada FKS chromově stříbrná, vpravo Tabeo-V termostatická hlavice na straně L = vlevo termostatická hlavice na straně R = vpravo Diveo sběrná trubka vlevo L = s bočním připojením sběrná trubka vpravo R = s bočním připojením sběrná trubka vlevo O = se středovým připojením sběrná trubka vpravo W = se středovým připojením Casteo-D / Duett-D / Basic-D připojení vlevo, L = rozteč připojení 500 připojení vpravo, R = rozteč připojení 500 připojení vlevo, 3 = rozteč připojení 900 připojení vpravo, 4 = rozteč připojení 900 Sériová barva 2 = bílá (RAL 9016) Sanitární barvy čistě bílá, RAL 9010 manhattan bahama F = pergamon egej černá Speciální edice Edice Soft bílá, RAL 9016 Soft čistě bílá, RAL 9010 Soft manhattan Soft bahama Soft pergamon Soft egej Soft černá Soft Edice Nature citrus Nature oliva Nature kukuřičná Nature purpur Nature crocus Nature lavendel Nature Edice Ethno solaris Ethno inka Ethno carmina Ethno terra Ethno Edice Metallic W = stříbrná lesklá Metallic grafit Metallic zlatá Metallic circon stříbrná Metallic matný bronz Metallic měděná Metallic Druhá barva Credo-Half Barevná kombinace: Kryt v sériové barvě, sanitárních barvách, barvách speciální edice nebo barvách RAL. Příčné trubky v sériové barvě, sanitárních barvách, barvách speciální edice, barvách RAL nebo v chromu. druhá barva = sběrná trubka Signo Barevná kombinace: Pro modely Signo nabízí Kermi možnost elegantní kombinace dvou barevných nebo metalických odstínů z rozsáhlého vzorníku barev Kermi. Pro atraktivní barevné akcenty a perfektní barevné přizpůsobení prostředí v místnosti. Edice Chrom Z = chrom RAL CLASSIC RAL barvy (uveďte číslo barvy RAL) Kermi Decor připojení uprostřed, bez ventilu připojení vlevo, bez ventilu připojení vpravo, bez ventilu připojení vlevo, ventil vlevo připojení vpravo, ventil vpravo připojení uprostřed, ventil vlevo R = připojení uprostřed, ventil vpravo X = připojení ze strany Edice Chrom Z = chrom RAL CLASSIC RAL barvy (uveďte číslo barvy RAL)

294 x-change x-buffer x-center x-net Plošné Tepelná čerpadla Akumulační nádoby Regulace vytápění / chlazení therm-x2 Desková x-well Větrání Designové radiátory Topné stěny otopná tělesa obytných prostorů Konvektory Kermi Decor Zdravé a příjemné teplo a neomezený komfort sprchování díky komplexnímu sortimentu společnosti Kermi pro vytápění a sprchový design. Systémové desky Sprchové kouty Více informací naleznete na adrese Kermi s. r. o. Dukelská Stříbro Česká republika Tel (262) Fax info@kermi.cz

Více než o nápad napřed.

Více než o nápad napřed. Více než o nápad napřed. 10 Designová otopná tělesa Ceny a technické informace I/2017 Ideos Ideos Standardní verze s viditelným připojením. Ideos-V s integrovaným ventilem a 50 připojením, krajním nebo

Více

Jasné linie, čistá estetika.

Jasné linie, čistá estetika. Jasné linie, čistá estetika. 100 Designová otopná tělesa Ceny a technické informace I/2017 Casteo Stranové připojení nebo varianta se středovým připojením 50. Verze s přídavným elektrickým vytápěním. Casteo-E

Více

Vznášející se lehká dynamika.

Vznášející se lehká dynamika. Vznášející se lehká dynamika. 72 Designová otopná tělesa Ceny a technické informace I/2017 Icaro Icaro S integrovanou ventilovou vložkou a zakrytým 50 připojením. Včetně termostatické hlavice a připojovacího

Více

Jednoduše pěkné a pohodlné.

Jednoduše pěkné a pohodlné. Jednoduše pěkné a pohodlné. 60 Designová otopná tělesa Ceny a technické informace I/2017 Credo-Half Credo-Half Volitelně v pravostranném nebo levostranném provedení. Zakryté 50- připojení. Včetně termostatické

Více

P ř í s l u š e n s t v í. Informace o cenách Teplovodní vytápění. W Kompaktní otopné těleso pro teplovodní vytápění

P ř í s l u š e n s t v í. Informace o cenách Teplovodní vytápění. W Kompaktní otopné těleso pro teplovodní vytápění B24-S rovné Informace o cenách Výhody výrobku: Obsah dodávky: P ř í s l u š e n s t v í W Kompaktní otopné těleso pro teplovodní vytápění W Přípojky směřují dolů, rozteč připojení závisí na stavební délce

Více

Třída ve své kategorii.

Třída ve své kategorii. Třída ve své kategorii. 120 Designová otopná tělesa Ceny a technické informace I/2017 Credo-Uno Standardní provedení s viditelným připojením. Credo-Uno-V s integrovanou ventilovou sadou a zakrytým středovým

Více

Informace o cenách Teplovodní vytápění

Informace o cenách Teplovodní vytápění B20-S rovné Informace o cenách Výhody výrobku: Obsah dodávky: W Kompaktní otopné těleso pro teplovodní vytápění W Připojení zdola, rozteč připojení dle stavební délky W Možnost provozu přídavného elektrického

Více

Designová otopná tělesa

Designová otopná tělesa Ceník + technické informace I / 2017 Výchozí ceny 01.05.2017 Designová otopná tělesa Fühl Dich wohl. Kermi. Doporučené ceny bez DPH. Technické změny vyhrazeny. Za případné omyly a případné tiskové chyby

Více

Klasický koupelnový design s dvojitou silou.

Klasický koupelnový design s dvojitou silou. Klasický koupelnový design s dvojitou silou. 144 Designová otopná tělesa Ceny a technické informace I/2017 Duett Jasné, klasické, dvojité. Maximální normovaný tepelný výkon 2297 Wattů. Vhodné pro nízkoteplotní

Více

Jasné, silné, efektivní.

Jasné, silné, efektivní. Jasné, silné, efektivní. 222 Designová otopná tělesa Ceny a technické informace I/2017 Pateo Plochý, nadčasový design s jemnými přechodovými liniemi. Vysoký topný výkon pro maximální požadavky tepelné

Více

Jasné přiznání k přímým liniím.

Jasné přiznání k přímým liniím. Jasné přiznání k přímým liniím. 232 Designová otopná tělesa Ceny a technické informace I/2017 Rubeo Plochý, nadčasový design s přímými liniemi. Vysoký topný výkon pro maximální požadavky tepelné potřeby.

Více

B20 Designové radiátory

B20 Designové radiátory Ceník I/2017 Výchozí ceny 01.03.2017 B20 Designové radiátory Fühl Dich wohl. Kermi. Doporučené ceny bez DPH. Technické změny vyhrazeny. Za případné omyly a případné tiskové chyby nepřebíráme odpovědnost.

Více

Ceník + technické informace I / 2018 Výchozí ceny Ceník B20. Fühl Dich wohl. Kermi.

Ceník + technické informace I / 2018 Výchozí ceny Ceník B20. Fühl Dich wohl. Kermi. Ceník + technické informace I / 2018 Výchozí ceny 1.4.2018 Ceník B20 Fühl Dich wohl. Kermi. Doporučené ceny bez DPH. Technické změny vyhrazeny. Za případné omyly a případné tiskové chyby nepřebíráme odpovědnost.

Více

Více informací naleznete v Ceník I/2016 B20 Designové radiátory ke stažení na

Více informací naleznete v Ceník I/2016 B20 Designové radiátory ke stažení na Designová otopná tělesa: Upozornění: Od 1.8.2016 změna technických údajů u B-20. INDIVIDUÁLNÍ TEPELNÝ KOMFORT I BYDLENÍ Více informací naleznete v Ceník I/2016 B20 Designové radiátory ke stažení na www.kermi.cz.

Více

P r o v e d e n í. P ř í s l u š e N S T V í. Informace o cenách Teplovodní vytápění

P r o v e d e n í. P ř í s l u š e N S T V í. Informace o cenách Teplovodní vytápění Informace o cenách Teplovodní vytápění P r o v e d e n í Provedení L s drážkou + termostatickým regulátorem vlevo Provedení R s drážkou + termostatickým regulátorem vpravo Provedení E bez drážky, s termostatickým

Více

Desková otopná tělesa therm-x2

Desková otopná tělesa therm-x2 Ceník I / 2018 Výchozí ceny 01.12.2017 Desková otopná tělesa therm-x2 Fühl Dich wohl. Kermi. Doporučené ceny bez DPH. Technické změny vyhrazeny. Za případné omyly a případné tiskové chyby nepřebíráme odpovědnost.

Více

P r o v e d e n í. Informace o cenách Teplovodní vytápění

P r o v e d e n í. Informace o cenách Teplovodní vytápění Icaro Informace o cenách Teplovodní vytápění P r o v e d e n í Možnost změny na levostranné nebo pravostranné provedení Výhody výrobku: Obsah dodávky: W Otopné těleso s ventilem pro teplovodní vytápění

Více

pro koupelnu C e n í k I / 2 0 1 5

pro koupelnu C e n í k I / 2 0 1 5 D e s i g n o v á o t o p n á t ě l e s a IndIVIduální tepelný komfort pro koupelnu i bydlení C e n í k I / 2 0 1 5 Výchozí ceny 01.05.2015 comfort 12 Designová otopná tělesa Kermi Ideos 14 Kermi, to je

Více

Desková otopná tělesa therm-x2

Desková otopná tělesa therm-x2 Ceník I / 2017 Výchozí ceny 01.03.2017 Desková otopná tělesa therm-x2 Fühl Dich wohl. Kermi. Doporučené ceny bez DPH. Technické změny vyhrazeny. Za případné omyly a případné tiskové chyby nepřebíráme odpovědnost.

Více

Kermi topné stěny / konvektory

Kermi topné stěny / konvektory Ceník /2019 Výchozí ceny 01.03.2017 Kermi topné stěny / konvektory Fühl Dich wohl. Kermi. Doporučené ceny bez DPH. Technické změny vyhrazeny. Za případné omyly a případné tiskové chyby nepřebíráme odpovědnost.

Více

Přídavný elektrický provoz nebo výhradně elektrický provoz.

Přídavný elektrický provoz nebo výhradně elektrický provoz. Přídavný elektrický provoz nebo výhradně elektrický provoz. 276 Designová otopná tělesa Ceny a technické informace I/2017 Příjemné teplo zcela nezávislé. Přídavný nebo výhradně elektrický provoz. Komfortní

Více

therm-x2 Desková otopná tělesa Vplus

therm-x2 Desková otopná tělesa Vplus Ceník + technické informace I/2018 Výchozí ceny 01.12.2017 therm-x2 Desková otopná tělesa Vplus Fühl Dich wohl. Kermi. Doporučené ceny bez DPH. Technické změny vyhrazeny. Za případné omyly a případné tiskové

Více

x-link. Připojovací sada pro podlahové vytápění.

x-link. Připojovací sada pro podlahové vytápění. x-link. Připojovací sada pro podlahové vytápění. 284 Designová otopná tělesa Ceny a technické informace I/2017 Perfektní kombinace tepelného designu a podlahového vytápění. Kombinace koupelnového a podlahového

Více

Elektrosady Standard a Comfort.

Elektrosady Standard a Comfort. Elektrosady Standard a Comfort. Přehled elektrosad Nové elektrosady od společnosti Kermi nabízejí v každé situaci vhodné řešení pro perfektní tepelný komfort. V klasickém použití se elektrická řešení ideálně

Více

Zehnder Quaro POPIS VÝROBKU. Barva radiátoru: Volcanic

Zehnder Quaro POPIS VÝROBKU. Barva radiátoru: Volcanic POPIS VÝROBKU Barva radiátoru: Volcanic Teplovodní provoz Designový radiátor se skládá z přesných ocelových vodorovných a svislých trubek čtvercového průřezu, dokonale svařených bez viditelných svárových

Více

zehnder stratos zehnder stratos - standardní provedení zehnder stratos - provedení s odrazovou deskou Obsah

zehnder stratos zehnder stratos - standardní provedení zehnder stratos - provedení s odrazovou deskou Obsah Obsah Přehled modelů Popis výrobku Ceny Možnosti připojení Speciální provedení / Možnosti spojení Tlakové ztráty Upevňovací sady Technické údaje Montážní pokyny - standardní provedení kompaktní výkon laserem

Více

CENÍK I/2018 CZ DESKOVÁ OTOPNÁ TĚLESA

CENÍK I/2018 CZ DESKOVÁ OTOPNÁ TĚLESA CENÍK 1 PŘÍJEMNÉ KLIMA PRO VAŠE POHODLÍ CENÍK I/2018 CZ DESKOVÁ OTOPNÁ TĚLESA 2 COSMO-E2 OTOPNÉ DESKOVÉ TĚLESO PRO NÍZKOTEPLOTNÍ SYSTÉMY CENY A VÝKONY COSMO E2 TYP 22 PTM REŽIM STATICKÝ PROVOZ KOMFORTNÍ

Více

CENÍK I/2015 DESKOVÁ OTOPNÁ TĚLESA

CENÍK I/2015 DESKOVÁ OTOPNÁ TĚLESA CENÍK 1 PŘÍJEMNÉ KLIMA PRO VAŠE POHODLÍ CENÍK I/2015 DESKOVÁ OTOPNÁ TĚLESA 2 COSMO-E2 OTOPNÉ DESKOVÉ TĚLESO PRO NÍZKOTEPLOTNÍ SYSTÉMY CENY A VÝKONY COSMO E2 TYP 22 PTM REŽIM STATICKÝ PROVOZ KOMFORTNÍ ZVÝŠENÝ

Více

Zehnder Aura a Zeta Technické údaje 03/2014 CZ. Vytápění Chlazení Čerstvý vzduch Čistý Saubere vzduch Luft

Zehnder Aura a Zeta Technické údaje 03/2014 CZ. Vytápění Chlazení Čerstvý vzduch Čistý Saubere vzduch Luft Zehnder Aura a Zeta Technické údaje 03/2014 CZ Vytápění Chlazení Čerstvý vzduch Čistý Saubere vzduch uft zehnder aura Popis výrobku Teplovodní a kombinovaný provoz Designový koupelnový radiátor Zehnder

Více

Technické informace 290 Designová otopná tělesa Ceny a technické informace I/2017

Technické informace 290 Designová otopná tělesa Ceny a technické informace I/2017 Technické informace 290 Designová otopná tělesa Ceny a technické informace I/2017 Připojení Kompaktní připojení na jednotrubkový a dvoutrubkový systém Připojení přívodu / zpátečky je v dvoutrubkovém systému

Více

Kompaktní a ventilová ocelová desková otopná tělesa: K-Profil, VK-Profil, VKM-Profil K-Plan, VK-Plan, VKM-Plan

Kompaktní a ventilová ocelová desková otopná tělesa: K-Profil, VK-Profil, VKM-Profil K-Plan, VK-Plan, VKM-Plan [ Vzduch ] [ Voda ] Otopná tělesa Logatrend Příslušenství k otopným tělesům [ Země] [ Buderus ] [ CEY platí od 6/20 ] [ ] ti letá záruka Kompaktní a ventilová : K-Profil, VK-Profil, VKM-Profil K-Plan,

Více

therm-x2 Desková otopná tělesa

therm-x2 Desková otopná tělesa Ceník I / 2016 Výchozí ceny 01.05.2014 therm-x2 Desková otopná tělesa Novinky therm-x2-line Verteo-Line Stavební výška 200 mm Doporučené ceny bez DPH. Technické změny vyhrazeny. Za případné omyly a případné

Více

zehnder kleo zehnder kleo - provedení vodorovné zehnder kleo - provedení svislé Obsah

zehnder kleo zehnder kleo - provedení vodorovné zehnder kleo - provedení svislé Obsah Obsah Přehled modelů Popis výrobku Ceny Speciální provedení Možnosti připojení Upevňovací sady Technické údaje Montážní pokyny - provedení vodorovné - kompaktní výkon - malá stavební hloubka - krátké reakční

Více

VYTÁPĚNÍ, KTERÉ MÁ STYL

VYTÁPĚNÍ, KTERÉ MÁ STYL VYTÁPĚNÍ, KTERÉ MÁ STYL Designové otopné těleso Techno Designové otopné těleso Techno Otopné těleso BITHERM TECHNO je představitelem úspěšného spojení technického, estetického, funkčního a užitného pojetí

Více

P ř í s l u š e n s t v í. Informace o cenách Teplovodní vytápění

P ř í s l u š e n s t v í. Informace o cenách Teplovodní vytápění Informace o cenách Teplovodní vytápění Výhody výrobku: Obsah dodávky: P ř í s l u š e n s t v í W Kompaktní otopné těleso pro teplovodní vytápění W Rozmanité možnosti připojení (uprostřed, ze strany nahoře

Více

PŘIPOJOVACÍ SADY & VENTILY 2018.CZ

PŘIPOJOVACÍ SADY & VENTILY 2018.CZ PŘIPOJOVACÍ SADY & VENTILY 0.CZ PŘIPOJOVACÍ SADY & VENTILY 66 CZ - 07/0/ PŘIPOJOVACÍ SADY & VENTILY CZ - 07/0/ 67 KOMPLETNÍ PŘIPOJOVACÍ SADY JEDEN KÓD PRO OBJEDNÁNÍ! Použitím pouze jednoho kódu lze objednat

Více

Zehnder Subway. Popis výrobku. Povrchové provedení: chrom

Zehnder Subway. Popis výrobku. Povrchové provedení: chrom Popis výrobku Povrchové provedení: Teplovodní provoz Designový radiátor Zehnder Subway se skládá z přesných ocelových vodorovných trubek a obvodových trubek čtvercového průřezu, dokonale svařených laserovou

Více

Zehnder Aura Technické údaje 04/2014 CZ. Vytápění Chlazení Čerstvý vzduch Čistý Saubere vzduch Luft

Zehnder Aura Technické údaje 04/2014 CZ. Vytápění Chlazení Čerstvý vzduch Čistý Saubere vzduch Luft Zehnder Aura 04/2014 CZ Vytápění Chlazení Čerstvý vzduch Čistý Saubere vzduch uft Popis výrobku Teplovodní a kombinovaný provoz Designový koupelnový radiátor Zehnder Aura od švýcarského výrobce Zehnder

Více

PŘIPOJOVACÍ SADY & VENTILY 2015.CZ

PŘIPOJOVACÍ SADY & VENTILY 2015.CZ PŘIPOJOVACÍ SADY & VENTILY 05.CZ PŘIPOJOVACÍ SADY & VENTILY 6 CZ - 0/0/5 PŘIPOJOVACÍ SADY & VENTILY CZ - 0/0/5 7 KOMPLETNÍ PŘIPOJOVACÍ SADY JEDEN KÓD PRO OBJEDNÁNÍ! Použitím pouze jednoho kódu lze objednat

Více

Designové radiátory na míru Technické údaje a ceny CZ. Vytápění Chlazení Čerstvý vzduch Čistý vzduch

Designové radiátory na míru Technické údaje a ceny CZ. Vytápění Chlazení Čerstvý vzduch Čistý vzduch Designové radiátory na míru Technické údaje a ceny 2015 - CZ Vytápění Chlazení Čerstvý vzduch Čistý vzduch Zehnder vše pro komfortní, zdravé a energeticky úsporné vnitřní klima Vytápění, chlazení, čerstvý

Více

Technická dokumentace

Technická dokumentace Technická dokumentace 2019 Novinka Compact Everest Line New Premium Hygiene Everest Plan Renorad Desková otopná tělesa 2 Obsah Skupina SRG 4 Rodina radiátorů Henrad 5 Compact popis 6 Compact základní údaje

Více

Zehnder Zeta Technické údaje 04/2014. Vytápění Chlazení Čerstvý vzduch Čistý Saubere vzduch Luft

Zehnder Zeta Technické údaje 04/2014. Vytápění Chlazení Čerstvý vzduch Čistý Saubere vzduch Luft Zehnder Zeta Technické údaje 04/2014 Vytápění Chlazení Čerstvý vzduch Čistý Saubere vzduch uft zehnder zeta Popis výrobku Teplovodní a kombinovaný provoz Designové koupelnové radiátory Zeta upoutávají

Více

Typ 10 VK B. Typ 11 VK. Typ 20 VK. Typ 21 VK. Typ 22 VK. Typ 33 VK. Popis. Přehled typů. Technické údaje. Způsoby připojení na otopnou soustavu

Typ 10 VK B. Typ 11 VK. Typ 20 VK. Typ 21 VK. Typ 22 VK. Typ 33 VK. Popis. Přehled typů. Technické údaje. Způsoby připojení na otopnou soustavu VK Model RADIK VK je deskové otopné těleso v provedení VENTI KOMPAKT, které umožňuje připojení na otopnou soustavu s nuceným oběhem. Ze zadní strany jsou přivařeny dvě horní a dolní příchytky, otopná tělesa

Více

MAKING MODERN LIVING POSSIBLE. Jedinečný pocit COMFORT CONTROLS

MAKING MODERN LIVING POSSIBLE. Jedinečný pocit COMFORT CONTROLS MAKING MODERN LIVING POSSIBLE Jedinečný pocit COMFORT CONTROLS Renovujte s řadou Danfoss X-tra Collection Danfoss X-tra Collection není jen souborem ventilů a termostatických hlavic. Je to způsob jak

Více

Zehnder Impa Technické údaje 04/2014. Vytápění Chlazení Čerstvý vzduch Čistý Saubere vzduch Luft

Zehnder Impa Technické údaje 04/2014. Vytápění Chlazení Čerstvý vzduch Čistý Saubere vzduch Luft Zehnder Impa Technické údaje 04/2014 Vytápění Chlazení Čerstvý vzduch Čistý Saubere vzduch Luft zehnder impa Popis výrobku Teplovodní a kombinovaný provoz Designový koupelnový radiátor Zehnder Impa se

Více

Technická dokumentace

Technická dokumentace Technická dokumentace 2018 Novinka Compact Everest Line New Premium Hygiene Everest Plan Renorad Desková otopná tělesa 2 Obsah Skupina SRG 4 Rodina radiátorů Henrad 5 Compact popis 6 Compact základní údaje

Více

... teplo pro Vás. designová otopná tělesa

... teplo pro Vás. designová otopná tělesa ... teplo pro Vás designová otopná tělesa Platnost cen od 1.11.2012 10/2012 Nový závod KORADO, a.s. je v současné době svým technologickým vybavením a organizačním uspořádáním nejmodernějším závodem na

Více

Danfoss X-tra Collection. Designové termostatické hlavice pro váš útulný domov

Danfoss X-tra Collection. Designové termostatické hlavice pro váš útulný domov Danfoss X-tra Collection Designové termostatické hlavice pro váš útulný domov 91 možností pro váš designový domov Flexibilita řady X-tra Collection Vám zajistí možnost připojení s jakýmkoli designovým

Více

KORATHERM. ... teplo pro Vás. technický ceník. Platnost cen od

KORATHERM. ... teplo pro Vás. technický ceník. Platnost cen od ... teplo pro Vás technický ceník Platnost cen od 1. 3. 018 04/018 Technický ceník 04/018 nahrazuje všechna predcházející vydání. Nový závod KORADO, a.s. je v současné době svým technologickým vybavením

Více

RADIK VKM8. univerzální deskové otopné těleso. novinka!

RADIK VKM8. univerzální deskové otopné těleso. novinka! RADIK VKM8 univerzální deskové otopné těleso novinka! 05/2019 NO LIMITS, NO STRESS ŘEŠENÍ PRO KAŽDÉ PŘIPOJENÍ RADIK VKM8 UNIVERZÁLNÍ Originální řešení vnitřního rozvodu otopného tělesa RADIK VKM8 dává

Více

Designová otopná tělesa KORATHERM se vyznačují propojením elegantního designu s efektivním způsobem sdílení tepla a představují tak neotřelý doplněk

Designová otopná tělesa KORATHERM se vyznačují propojením elegantního designu s efektivním způsobem sdílení tepla a představují tak neotřelý doplněk Designová otopná tělesa KORATERM se vyznačují propojením elegantního designu s efektivním způsobem sdílení tepla a představují tak neotřelý doplněk pro každý interiér. Variabilní řešení připojení a široká

Více

MĚDĚNÉ RADIÁTORY. Mimořádná záruka 25 let na těsnost radiátoru. Vysoký pracovní tlak 1,5 MPa. Malý objem rychlá odezva na kotel

MĚDĚNÉ RADIÁTORY. Mimořádná záruka 25 let na těsnost radiátoru. Vysoký pracovní tlak 1,5 MPa. Malý objem rychlá odezva na kotel Mimořádná záruka 25 let na těsnost radiátoru MĚDĚNÉ RADIÁTORY Vysoký pracovní tlak 1,5 MPa Malý objem rychlá odezva na kotel Možnost plnění nemrznoucí směsi Nízká hmotnost jednoduchá montáž Nástěnné radiátory

Více

podlahové vytápění elegance ohřevu Elektrické Úsporné a účinné Komfortní a zdravé Jednoduchá montáž Malá tloušťka (cca 3 mm) Bezúdržbový provoz

podlahové vytápění elegance ohřevu Elektrické Úsporné a účinné Komfortní a zdravé Jednoduchá montáž Malá tloušťka (cca 3 mm) Bezúdržbový provoz Elektrické podlahové vytápění Úsporné a účinné Komfortní a zdravé Jednoduchá montáž Malá tloušťka (cca 3 mm) Bezúdržbový provoz elegance ohřevu O firmě Slovenská společnost HA-KL dnes úspěšně využívá svoje

Více

Designové radiátory na míru Zehnder Roda, Zehnder Roda Compact Technické údaje a ceny 04/2016 CZ

Designové radiátory na míru Zehnder Roda, Zehnder Roda Compact Technické údaje a ceny 04/2016 CZ Designové radiátory na míru, Compact Technické údaje a ceny 04/2016 CZ SWISS QUAITY Vytápění Chlazení Čerstvý vzduch Čistý vzduch Zehnder vše pro komfortní, zdravé a energeticky úsporné vnitřní klima Vytápění,

Více

SPLITOVÁ TEPELNÁ ČERPADLA NOVELAN AKČNÍ CENÍK 2015

SPLITOVÁ TEPELNÁ ČERPADLA NOVELAN AKČNÍ CENÍK 2015 novelan.cz SPLITOVÁ TEPELNÁ ČERPADLA AKČNÍ CENÍK 2015 platný pro Českou republiku od Splitová tepelná čerpadla vzduch/voda s plynulou regulací výkonu pro venkovní instalaci Vzduch/voda Split - venkovní

Více

Vitopend 111-W. Nejvyšší komfort přípravy teplé. vody v rozměrech nástěnného kotle

Vitopend 111-W. Nejvyšší komfort přípravy teplé. vody v rozměrech nástěnného kotle Vitopend 111-W Závěsný plynový kotel s integrovaným nerezovým zásobníkem teplé vody, typ WHSB, s modulovaným atmosférickým hořákem pro provoz závislý a nezávislý na vzduchu v místnosti. Rozsah tepelného

Více

Montážní sady pro rozdělení prostoru

Montážní sady pro rozdělení prostoru Montážní sady pro rozdělení prostoru Popis Provedení Objednací číslo Použití Montážní sada pro rozdělení prostoru stěnové konzoly s upínací svorkou, krytka pro stěnovou destičku vč. šroubů a hmoždinky,

Více

Therm X2. Různé typy těles ve ventilovém provedení

Therm X2. Různé typy těles ve ventilovém provedení I N S I D E Therm X2. Různé typy těles ve ventilovém provedení Desková otopná tělesa Ceny a technické údaje I/2007 Informace Ceník desková otopná tělesa OBSAH Brutto ceny bez DPH Technické změny a změny

Více

Comfosystems Vzorový návrh kompaktního systému větrání Zehnder pro byty

Comfosystems Vzorový návrh kompaktního systému větrání Zehnder pro byty Comfosystems Vzorový návrh kompaktního systému větrání Zehnder pro byty always around you Vytápění Chlazení Čerstvý vzduch Čistý vzduch Když chcete mít i na malém prostoru hodně čerstvého vzduchu. Jak

Více

Panther Condens. Závěsné kondenzační plynové kotle pro vytápění s možností přípravy teplé vody v externím zásobníku nebo průtokovým ohřevem

Panther Condens. Závěsné kondenzační plynové kotle pro vytápění s možností přípravy teplé vody v externím zásobníku nebo průtokovým ohřevem Panther Condens Závěsné kondenzační plynové kotle pro vytápění s možností přípravy teplé vody v externím zásobníku nebo průtokovým ohřevem Panther Condens Závěsné kondenzační plynové kotle Závěsné kondenzační

Více

Vitopend 100-W. Splňuje *** klasifikaci podle. směrnice o účinnosti

Vitopend 100-W. Splňuje *** klasifikaci podle. směrnice o účinnosti Vitopend 100-W Závěsný plynový topný/kombinovaný kotel, typ WH1D s modulovaným atmosférickým hořákem pro provoz závislý nebo nezávislý na vzduchu v místnosti. Rozsah jmenovitého tepelného výkonu: 10,5

Více

Panther v. 19. nová řada závěsných plynových kotlů pro vytápění s možností přípravy teplé vody v externím zásobníku nebo průtokovým ohřevem

Panther v. 19. nová řada závěsných plynových kotlů pro vytápění s možností přípravy teplé vody v externím zásobníku nebo průtokovým ohřevem Panther v. 19 nová řada závěsných plynových kotlů pro vytápění s možností přípravy teplé vody v externím zásobníku nebo průtokovým ohřevem Panther nová řada závěsných plynových kotlů elegantní design pro

Více

Zehnder Zenia. Ceny a technické údaje SK

Zehnder Zenia. Ceny a technické údaje SK Designové radiátory Komfortní větrání Stropní systémy pro vytápění a chlazení Zařízení pro čištění vzduchu Ceny a technické údaje 2018 - SK POPIS VÝROBKU Elektrický provoz Komfortní topný modul sestává

Více

KÓD TYP OBĚHOVÉ ČERPADLO PE IVAR.MUL-C 20 E Qmax 3,3 m³/h; Hmax 6,0 m

KÓD TYP OBĚHOVÉ ČERPADLO PE IVAR.MUL-C 20 E Qmax 3,3 m³/h; Hmax 6,0 m 1) Výrobek: KOTLOVÝ MODUL MULTIMIX-C - směšovaný 2) Typ: IVAR.MUL-C 20 E 3) Charakteristika použití: Současné moderní tepelné soustavy vyžadují odpovídající technické, spolehlivé, funkční, ale i estetické

Více

Obsah. zehnder radiavektor. Popis Produktbeschreibung. Ceny Listenpreise. zehnder radiavektor - standardní Ausführung provedení Standard.

Obsah. zehnder radiavektor. Popis Produktbeschreibung. Ceny Listenpreise. zehnder radiavektor - standardní Ausführung provedení Standard. Obsah Přehled Modellübersicht modelů Popis Produktbeschreibung výrobku Ceny Listenpreise Speciální Sonderausführungen provedení Možnosti Anschlüsse připojení Spojené gekuppelte provedení Ausführung Upevňovací

Více

Logamax plus GB192i Logamax plus GB192iT

Logamax plus GB192i Logamax plus GB192iT Plynové kondenzační kotle Logamax plus GB192i Logamax plus GB192iT Vytápění s budoucností Připraveni na budoucnost Logamax plus GB192i - nástěnný kondenzační kotel S řadou kondenzačních kotlů Buderus budete

Více

KORATHERM. ... teplo pro Vás. technický ceník. Platnost cen od

KORATHERM. ... teplo pro Vás. technický ceník. Platnost cen od ... teplo pro Vás technický ceník Platnost cen od 1.3. 2018 03/2018 Technický ceník 03/2018 nahrazuje všechna predcházející vydání. Nový závod KORADO, a.s. je v současné době svým technologickým vybavením

Více

Zehnder Charleston. Novinky - Ceny a technické údaje SK

Zehnder Charleston. Novinky - Ceny a technické údaje SK Designové radiátory Komfortné vetranie Stropné systémy pre vykurovanie a chladenie Zariadenia na čistenie vzduchu Zehnder Charleston ovinky - Ceny a technické údaje 2018 - SK MOŽOSTI PŘIPOJEÍ Zehnder Charleston,

Více

Designové vertikální clony. Tubex, Tubex XL.

Designové vertikální clony. Tubex, Tubex XL. Designové vertikální clony Tubex, Tubex XL www.stavoklima.eu Popis a technické parametry Designové vertikální clony Tubex, Tubex XL Vzduchové dveřní clony Tubex a Tubex-XL jsou svým designem vhodné do

Více

LINEA PLUS. Energie tepla, štíhlá linie

LINEA PLUS. Energie tepla, štíhlá linie LINEA PLUS 2018.CZ LINEA PLUS Energie tepla, štíhlá linie Typický a nadčasový design Jaga, vůbec první vítězně oceněný radiátor! Diskrétní, útlý design s děrovanou a zahnutou mřížkou. Čistý a jednoduchý,

Více

LINEA PLUS. Energie tepla, štíhlá linie

LINEA PLUS. Energie tepla, štíhlá linie LINEA PLUS 2018.CZ LINEA PLUS Energie tepla, štíhlá linie Typický a nadčasový design Jaga, vůbec první vítězně oceněný radiátor! Diskrétní, útlý design s děrovanou a zahnutou mřížkou. Čistý a jednoduchý,

Více

Comfosystems Vzorový návrh kompaktního systému větrání Zehnder pro byty

Comfosystems Vzorový návrh kompaktního systému větrání Zehnder pro byty Comfosystems Vzorový návrh kompaktního systému větrání Zehnder pro byty always around you Vytápění Chlazení Čerstvý vzduch Čistý vzduch Když chcete mít i na malém prostoru hodně čerstvého vzduchu. Jak

Více

... teplo pro Vás. technický ceník. Platnost cen od 01.05.2011

... teplo pro Vás. technický ceník. Platnost cen od 01.05.2011 ... teplo pro Vás technický ceník Platnost cen od 01.05.2011 04/2011 ZÁRUKA LET GARANCE 10 Nový závod KORADO, a.s. je v současné době svým technologickým vybavením a organizačním uspořádáním nejmodernějším

Více

Spodní pfiipojení pro interiérové radiátory GARDA, PLANO, ORION a SOLAR

Spodní pfiipojení pro interiérové radiátory GARDA, PLANO, ORION a SOLAR katalog sortiment 052014:Sestava 1 29.5.2014 6:39 Stránka 8 Spodní pfiipojení pro interiérové radiátory GARDA, PLANO, ORION a SOLAR 1. spodní připojení - PLUS 2. spodní připojení - SP 3. jednovtokové spodní

Více

Efektivní a komfortní vytápění

Efektivní a komfortní vytápění LIVING ENVIRONMENT SYSTEMS Efektivní a komfortní vytápění s nejmodernější technologií tepelného čerpadla typu vzduch / voda EKONOMICKÉ, EKOLOGICKÉ A NADČASOVÉ 3 ECODAN NEXT GENERATION Ecodan Kompletní

Více

Obsah. zehnder radiapanel. Popis Produktbeschreibung. Ceny Listenpreise. zehnder radiapanel - provedení vodorovné

Obsah. zehnder radiapanel. Popis Produktbeschreibung. Ceny Listenpreise. zehnder radiapanel - provedení vodorovné Obsah Přehled Modellübersicht modelů Popis Produktbeschreibung výrobku Ceny Listenpreise Speciální Sonderausführungen provedení Možnosti Anschlüsse připojení Spojené gekuppelte provedení Ausführung Upevňovací

Více

DE LUXE Designové radiátorové armatury

DE LUXE Designové radiátorové armatury www.herz.cz DE LUXE Designové radiátorové armatury DE LUXE TS-98-V Provedení Připojení EAN 90 0474 Objednací číslo Bal. CZK Termostatická hlavice MINI-GS -Design - bílá s kapalinovým čidlem (hydrosensor)

Více

NÁVOD K POUŽITÍ 1) Výrobek: RTL VENTIL IC-BOX 2) Typ: IVAR.IC-BOX 2 IVAR.IC-BOX 3 3) Instalace: 4) Funkční popis: 5) Montážní postup:

NÁVOD K POUŽITÍ 1) Výrobek: RTL VENTIL IC-BOX 2) Typ: IVAR.IC-BOX 2 IVAR.IC-BOX 3 3) Instalace: 4) Funkční popis: 5) Montážní postup: 1) Výrobek: RTL VENTIL IC-BOX 2) Typ: IVAR.IC-BOX 2 IVAR.IC-BOX 3 IVAR.IC-BOX 2 IVAR.IC-BOX 3 3) Instalace: Instalace a uvedení do provozu musí být prováděno výhradně kvalifikovaným personálem a v souladu

Více

RADIK KLASIK - R KLASIK - R KLASIK - R

RADIK KLASIK - R KLASIK - R KLASIK - R RADIK desková otopná tělesa pro rekonstrukce a modernizace vyměňte staré za nové! Österreich 01/2016 03/2015 RADIK : RADIK je optimálním produktem pro všechny druhy rekonstrukcí a modernizací, jak v bytech,

Více

Tesi rozteč litina Tesi rozteč hliník. Hydraulické připojení Speciální požadavky na otopná tělesa TESI (oblouková a zahnutá tělesa)

Tesi rozteč litina Tesi rozteč hliník. Hydraulické připojení Speciální požadavky na otopná tělesa TESI (oblouková a zahnutá tělesa) O B S A H Tesi Článkové radiátory Tesi 2 Tesi 3 Tesi 4 Tesi 5 Tesi 6 Tesi rozteč litina Tesi rozteč hliník Tesi Clean Hydraulické připojení Speciální požadavky na otopná tělesa TESI (oblouková a zahnutá

Více

IVAR.IC-BOX 2 IVAR.IC-BOX 3

IVAR.IC-BOX 2 IVAR.IC-BOX 3 1) Výrobek: RTL VENTIL IC-BOX 2) Typ: IVAR.IC-BOX 2 IVAR.IC-BOX 3 IVAR.IC-BOX 2 IVAR.IC-BOX 3 3) Instalace: Instalaci a uvedení do provozu, stejně jako připojení elektrických komponentů, musí provádět

Více

Předběžný návrh řešení systému vytápění pomocí: tepelného čerpadla Vaillant arotherm VWL (provedení vzduch/voda)

Předběžný návrh řešení systému vytápění pomocí: tepelného čerpadla Vaillant arotherm VWL (provedení vzduch/voda) Předběžný návrh řešení systému vytápění pomocí: tepelného čerpadla Vaillant arotherm VWL (provedení vzduch/voda) Nabídka č. 2310201319 Investor: pan Peter Kovalčík RD Ruda 15, Velké Meziříčí email: peter.kovalcik@seznam.cz

Více

Vyberte si kondenzační kotel Panther Condens

Vyberte si kondenzační kotel Panther Condens Panther Condens nová řada závěsných kondenzačních plynových kotlů pro vytápění s možností přípravy teplé vody v externím zásobníku nebo průtokovým ohřevem Vyberte si kondenzační kotel Panther Condens kondenzační

Více

Nařízení pro elektrické radiátory na EcoDesign od

Nařízení pro elektrické radiátory na EcoDesign od Nařízení pro elektrické radiátory na EcoDesign od 1.1.2018 V souladu s trendem snižování energetické náročnosti budov a dopadů na životní prostředí platí od 1.1. 2018 nové nařízení Evropské unie, stanovující

Více

Efektivní a komfortní vytápění

Efektivní a komfortní vytápění LIVING ENVIRONMENT SYSTEMS Efektivní a komfortní vytápění s nejmodernější technologií tepelného čerpadla typu vzduch / voda EKONOMICKÉ, EKOLOGICKÉ A NADČASOVÉ 3 ECODAN NEXT GENERATION Ecodan Kompletní

Více

Designové radiátory Komfortní větrání Stropní systémy pro vytápění a chlazení Zařízení pro čištění vzduchu Zehnder ComfoFond-L Q

Designové radiátory Komfortní větrání Stropní systémy pro vytápění a chlazení Zařízení pro čištění vzduchu Zehnder ComfoFond-L Q Designové radiátory Komfortní větrání Stropní systémy pro vytápění a chlazení Zařízení pro čištění vzduchu Zehnder ComfoFond-L Q Technická specifikace solankového zemního výměníku COMFOFOND-L Q řednosti

Více

ROZPIS 68 COSMO. Poz. Ks Předmět T6-PLAN OTOPNÉ TĚLESO SE STŘEDOVÝM PŘIPOJENÍM

ROZPIS 68 COSMO. Poz. Ks Předmět T6-PLAN OTOPNÉ TĚLESO SE STŘEDOVÝM PŘIPOJENÍM 68 COSMO T6-PLAN OTOPNÉ TĚLESO SE STŘEDOVÝM PŘIPOJENÍM ze zastudena válcovaného ocelového plechu podle normy EN 442-1, pozinkovaný přední díl tloušťky 1 mm, základní povlak vypalován podle normy DIN 55900

Více

KÓD TYP OBĚHOVÉ ČERPADLO PE IVAR.MUL-C 10 E Qmax 3,3 m³/h; Hmax 6,0 m

KÓD TYP OBĚHOVÉ ČERPADLO PE IVAR.MUL-C 10 E Qmax 3,3 m³/h; Hmax 6,0 m 1) Výrobek: KOTLOVÝ MODUL MULTIMIX-C - nesměšovaný 2) Typ: IVAR.MUL-C 10 E 3) Charakteristika použití: Současné moderní tepelné soustavy vyžadují odpovídající technické, spolehlivé, funkční, ale i estetické

Více

Armatura VHS s integrovaným přednastavením, uzavíratelná a s vypouštěním

Armatura VHS s integrovaným přednastavením, uzavíratelná a s vypouštěním Armatura VHS s integrovaným přednastavením, uzavíratelná a s vypouštěním Použití Přímý Rohový Armatura VHS je ideální regulátor pro moderní radiátory se spodním napojením, i pro univerzální nebo koupelnová

Více

koramont upevnění a montáž otopných těles radik a koralux

koramont upevnění a montáž otopných těles radik a koralux upevnění a montáž otopných těles radik a koralux 02/2008 Ceny platné od 15. 4. 2006 Upevnění deskových otopných těles radik stěnové konzoly konzola stěnová jednoduchá určena pro všechny modely a typy

Více

Inovované řady konvektorů a další novinky v sortimentu KORADO

Inovované řady konvektorů a další novinky v sortimentu KORADO Inovované řady konvektorů a další novinky v sortimentu KORADO Ing. Vlastimil Mikeš, KORADO a.s. Historie, tradice, stabilita Prodejní sortiment Desková tělesa RADIK Koupelnová tělesa KORALUX Designová

Více

Stacionární kondenzační kotel s vestavěným zásobníkem

Stacionární kondenzační kotel s vestavěným zásobníkem Stacionární kondenzační kotel s vestavěným zásobníkem VSC ecocompact Zlatá medaile SHK BRNO 2004 11-22 ecocompact Pohled na vnitřní část kotle ecocompact VSC 196-C 150 a b c a Kondenzační nerezový výměník

Více

Proč Vaillant? Tradice, kvalita, inovace, technická podpora. Stacionární kondenzační kotle

Proč Vaillant? Tradice, kvalita, inovace, technická podpora. Stacionární kondenzační kotle Stacionární kondenzační kotle Proč Vaillant? Tradice, kvalita, inovace, technická podpora. VCC ecocompact VSC ecocompact VSC D aurocompact VKK ecocraft exclusiv ecocompact elegantní design Stacionární

Více

Vitoset topná tělesa

Vitoset topná tělesa Vitoset topná tělesa Příslušenství 2/3 Příslušenství od firmy Viessmann kompletní vytápění všechno z jedné ruky. S programem Vitoset dostanete všechny produkty k bezpečnému provozu Vašeho vytápěcího systému

Více

Panther Condens. Závěsné kondenzační plynové kotle pro vytápění s možností přípravy teplé vody v externím zásobníku nebo průtokovým ohřevem
