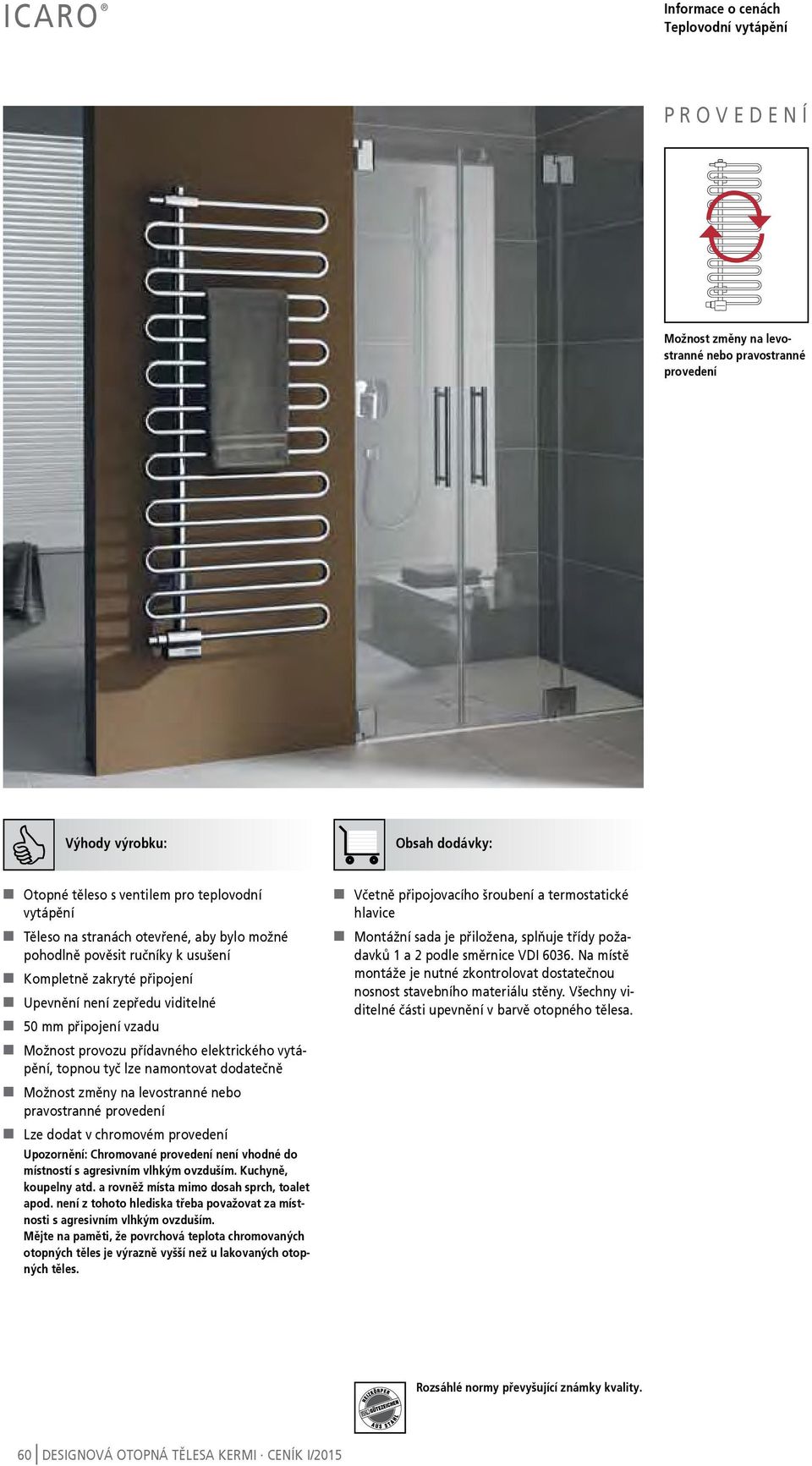

1 Icaro Informace o cenách Teplovodní vytápění P r o v e d e n í Možnost změny na levostranné nebo pravostranné provedení Výhody výrobku: Obsah dodávky: W Otopné těleso s ventilem pro teplovodní vytápění W Těleso na stranách otevřené, aby bylo možné pohodlně pověsit ručníky k usušení W Kompletně zakryté připojení W Upevnění není zepředu viditelné W 50 připojení vzadu W Možnost provozu přídavného elektrického vytápění, topnou tyč lze namontovat dodatečně W Možnost změny na levostranné nebo pravostranné provedení W Lze dodat v chromovém provedení Upozornění: Chromované provedení není vhodné do místností s agresivním vlhkým ovzduším. Kuchyně, koupelny atd. a rovněž místa mimo dosah sprch, toalet apod. není z tohoto hlediska třeba považovat za místnosti s agresivním vlhkým ovzduším. Mějte na paměti, že povrchová teplota chromovaných otopných těles je výrazně vyšší než u lakovaných otopných těles. W Včetně připojovacího šroubení a termostatické hlavice W Montážní sada je přiložena, splňuje třídy požadavků 1 a 2 podle směrnice VDI Na místě montáže je nutné zkontrolovat dostatečnou nosnost stavebního materiálu stěny. Všechny viditelné části upevnění v barvě otopného tělesa. Rozsáhlé normy převyšující známky kvality. 60 DESIgnová otopná tělesa KerMI Ceník I/2015

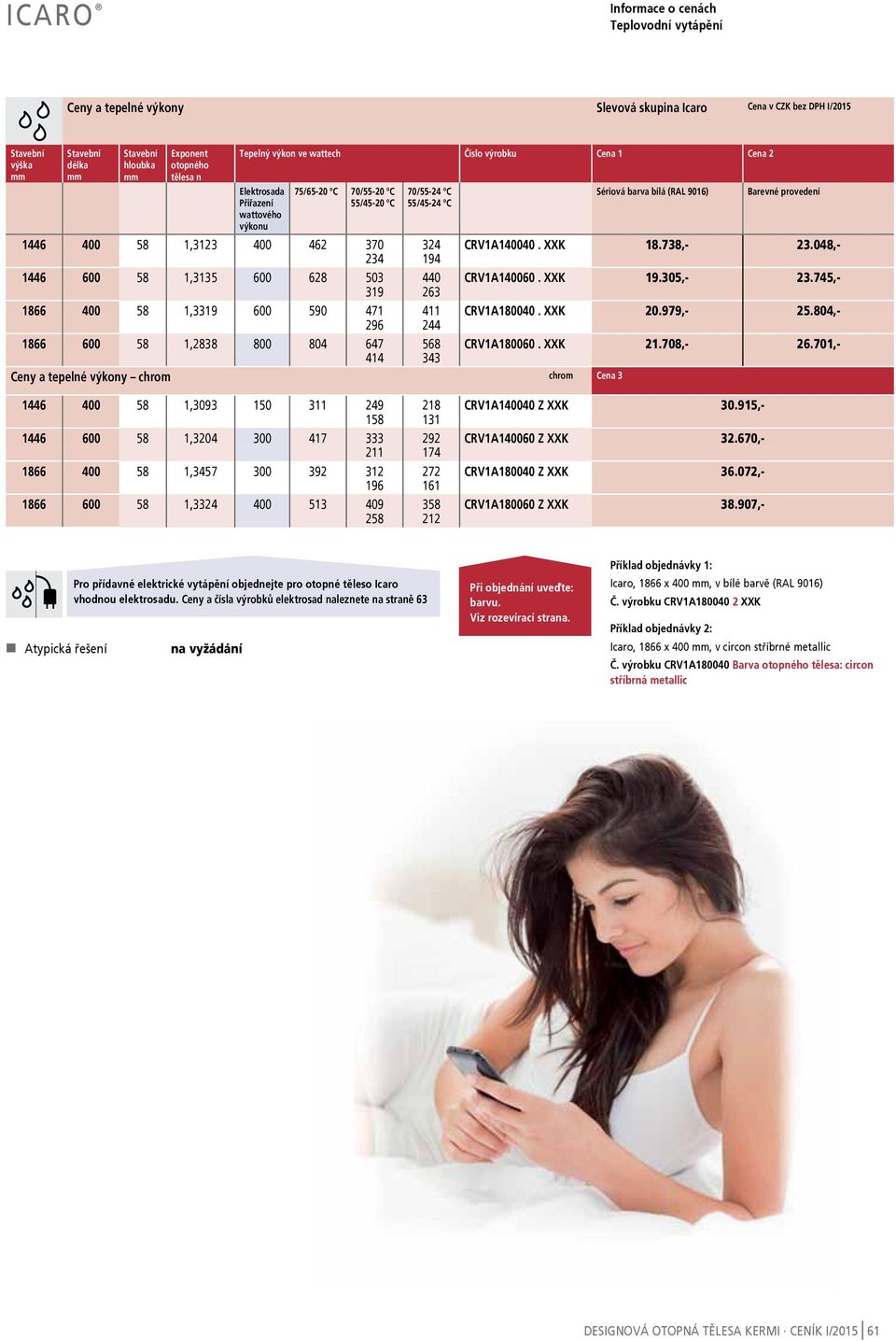

2 Icaro Informace o cenách Teplovodní vytápění Ceny a tepelné výkony Slevová skupina Icaro Cena v CZK bez DPH I/2015 výška délka hloubka Exponent otopného tělesa n Tepelný výkon ve wattech Číslo výrobku Cena 1 Cena 2 Elektrosada Přiřazení wattového výkonu 75/65-20 C 70/55-20 C 55/45-20 C 70/55-24 C 55/45-24 C Sériová barva bílá (RAL 9016) Barevné provedení , CRV1A XXK , , , CRV1A XXK , , , CRV1A XXK , , , CRV1A XXK , , Ceny a tepelné výkony chrom chrom Cena , CRV1A Z XXK , , CRV1A Z XXK , , CRV1A Z XXK , , CRV1A Z XXK , W Atypická řešení Pro přídavné elektrické vytápění objednejte pro otopné těleso Icaro vhodnou elektrosadu. Ceny a čísla výrobků elektrosad naleznete na straně 63 na vyžádání Při objednání uveďte: barvu. Viz rozevírací strana. Příklad objednávky 1: Icaro, 1866 x 400, (ral 9016) Č. výrobku CRV1A XXK Příklad objednávky 2: Icaro, 1866 x 400, v circon stříbrné metallic Č. výrobku CRV1A Barva otopného tělesa: circon stříbrná metallic DESIgnová otopná tělesa KerMI Ceník I/

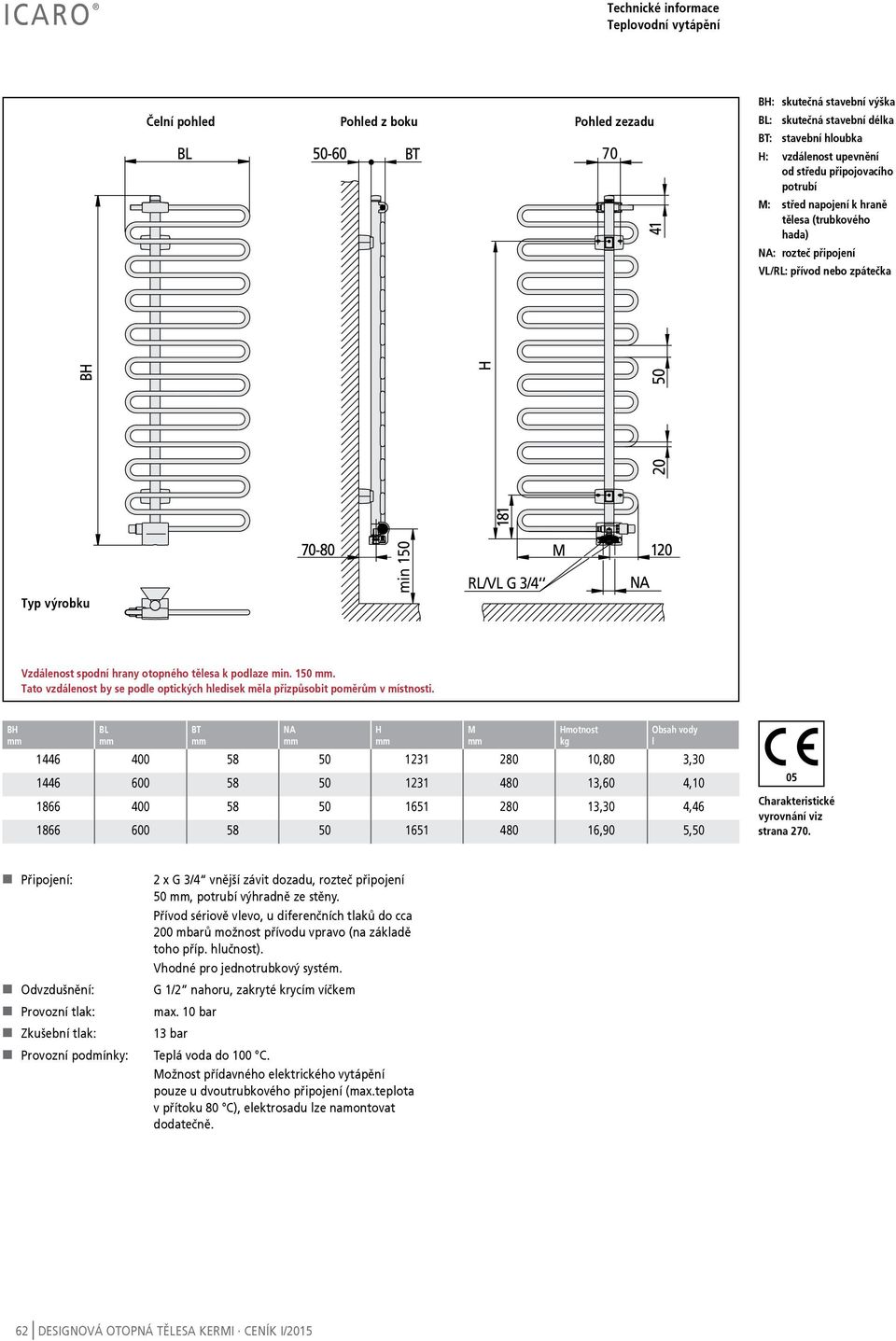

3 Icaro Technické informace Teplovodní vytápění Čelní pohled Pohled z boku Pohled zezadu 70 BH: skutečná stavební výška BL: skutečná stavební délka BT: stavební hloubka H: vzdálenost upevnění od středu připojovacího potrubí M: střed napojení k hraně tělesa (trubkového hada) NA: rozteč připojení VL/RL: přívod nebo zpátečka Typ výrobku min 150 RL/VL G 3/4 Vzdálenost spodní hrany otopného tělesa k podlaze min Tato vzdálenost by se podle optických hledisek měla přizpůsobit poměrům v místnosti. BH BL BT NA H M Hmotnost kg Obsah vody l ,80 3, ,60 4, ,30 4, ,90 5,50 05 Charakteristické vyrovnání viz strana 270. W Připojení: W Odvzdušnění: W Provozní tlak: W Zkušební tlak: W Provozní podmínky: 2 x G 3/4 vnější závit dozadu, rozteč připojení 50, potrubí výhradně ze stěny. Přívod sériově vlevo, u diferenčních tlaků do cca 200 mbarů možnost přívodu vpravo (na základě toho příp. hlučnost). Vhodné pro jednotrubkový systém. G 1/2 nahoru, zakryté krycím víčkem max. 10 bar 13 bar Teplá voda do 100 C. Možnost přídavného elektrického vytápění pouze u dvoutrubkového připojení (max.teplota v přítoku 80 C), elektrosadu lze namontovat dodatečně. 62 DESIgnová otopná tělesa KerMI Ceník I/2015

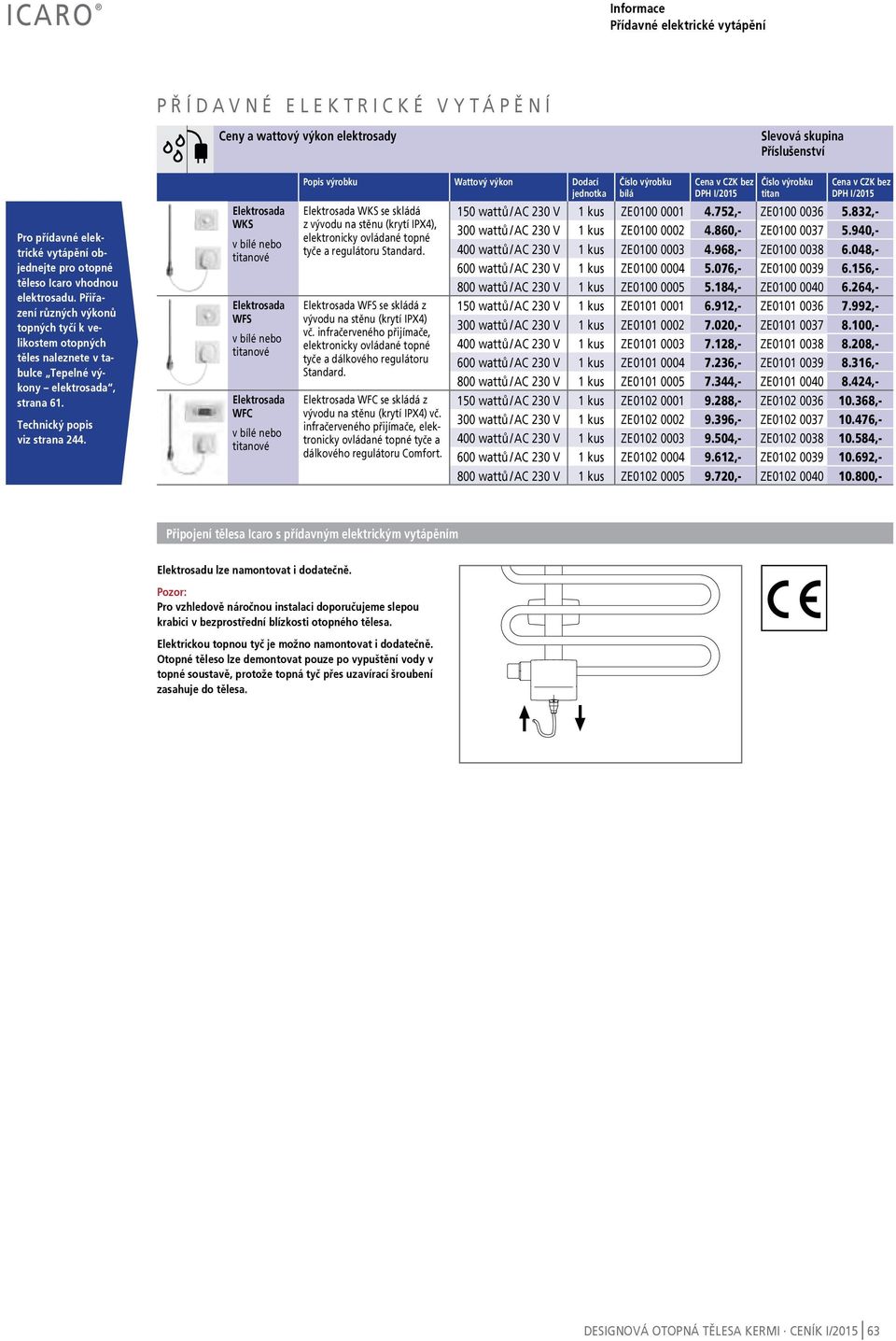

4 Icaro Informace Přídavné elektrické vytápění P ř í d a v n é E L E K t r I C K é v y t á p ě n í Ceny a wattový výkon elektrosady Slevová skupina Příslušenství Pro přídavné elektrické vytápění objednejte pro otopné těleso Icaro vhodnou elektrosadu. Přiřazení různých výkonů topných tyčí k velikostem otopných těles naleznete v tabulce Tepelné výkony elektrosada, strana 61. Technický popis viz strana 244. Elektrosada WKS v bílé nebo titanové Elektrosada WFS v bílé nebo titanové Elektrosada WFC v bílé nebo titanové Popis výrobku Wattový výkon Dodací jednotka Elektrosada WKS se skládá z vývodu na stěnu (krytí IPX4), elektronicky ovládané topné tyče a regulátoru Standard. Elektrosada WFS se skládá z vývodu na stěnu (krytí IPX4) vč. infračerveného přijímače, elektronicky ovládané topné tyče a dálkového regulátoru Standard. Elektrosada WFC se skládá z vývodu na stěnu (krytí IPX4) vč. infračerveného přijímače, elektronicky ovládané topné tyče a dálkového regulátoru Comfort. Číslo výrobku bílá Cena v CZK bez DPH I/2015 Číslo výrobku titan Cena v CZK bez DPH I/ wattů / ac 230 V 1 kus ZE ,- ZE ,- 300 wattů / ac 230 V 1 kus ZE ,- ZE ,- 400 wattů / ac 230 V 1 kus ZE ,- ZE ,- 600 wattů / ac 230 V 1 kus ZE ,- ZE ,- 800 wattů / ac 230 V 1 kus ZE ,- ZE ,- 150 wattů / ac 230 V 1 kus ZE ,- ZE ,- 300 wattů / ac 230 V 1 kus ZE ,- ZE ,- 400 wattů / ac 230 V 1 kus ZE ,- ZE ,- 600 wattů / ac 230 V 1 kus ZE ,- ZE ,- 800 wattů / ac 230 V 1 kus ZE ,- ZE ,- 150 wattů / ac 230 V 1 kus ZE ,- ZE ,- 300 wattů / ac 230 V 1 kus ZE ,- ZE ,- 400 wattů / ac 230 V 1 kus ZE ,- ZE ,- 600 wattů / ac 230 V 1 kus ZE ,- ZE ,- 800 wattů / ac 230 V 1 kus ZE ,- ZE ,- Připojení tělesa Icaro s přídavným elektrickým vytápěním Elektrosadu lze namontovat i dodatečně. Pozor: Pro vzhledově náročnou instalaci doporučujeme slepou krabici v bezprostřední blízkosti otopného tělesa. Elektrickou topnou tyč je možno namontovat i dodatečně. Otopné těleso lze demontovat pouze po vypuštění vody v topné soustavě, protože topná tyč přes uzavírací šroubení zasahuje do tělesa. DESIgnová otopná tělesa KerMI Ceník I/

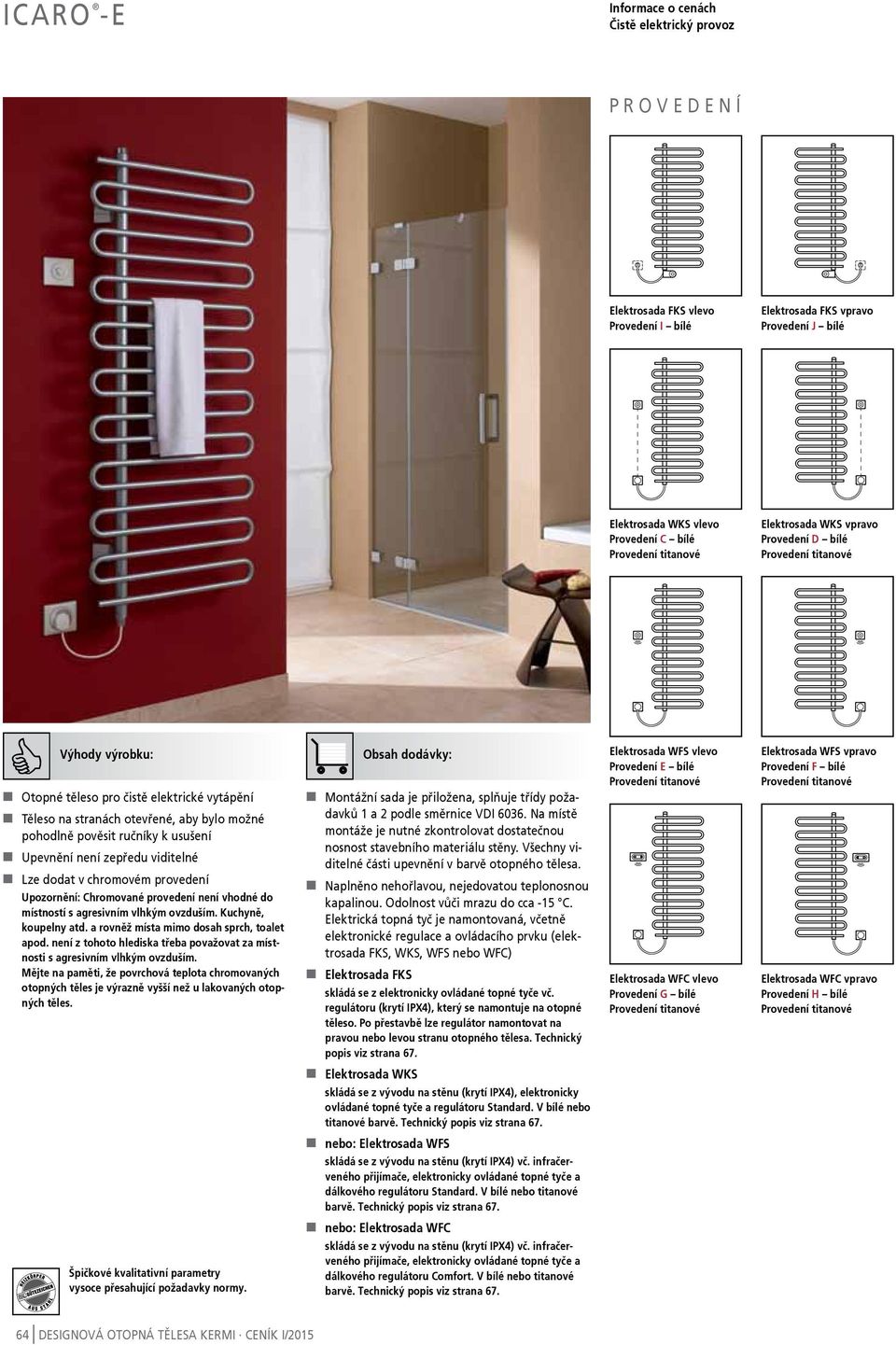

5 Icaro -E Informace o cenách Čistě elektrický provoz P r o v e d e n í Elektrosada FKS vlevo Provedení I bílé Elektrosada FKS vpravo Provedení J bílé Elektrosada WKS vlevo Provedení C bílé Elektrosada WKS vpravo Provedení D bílé Výhody výrobku: W Otopné těleso pro čistě elektrické vytápění W Těleso na stranách otevřené, aby bylo možné pohodlně pověsit ručníky k usušení W Upevnění není zepředu viditelné W Lze dodat v chromovém provedení Upozornění: Chromované provedení není vhodné do místností s agresivním vlhkým ovzduším. Kuchyně, koupelny atd. a rovněž místa mimo dosah sprch, toalet apod. není z tohoto hlediska třeba považovat za místnosti s agresivním vlhkým ovzduším. Mějte na paměti, že povrchová teplota chromovaných otopných těles je výrazně vyšší než u lakovaných otopných těles. Obsah dodávky: W Montážní sada je přiložena, splňuje třídy požadavků 1 a 2 podle směrnice VDI Na místě montáže je nutné zkontrolovat dostatečnou nosnost stavebního materiálu stěny. Všechny viditelné části upevnění v barvě otopného tělesa. W Naplněno nehořlavou, nejedovatou teplonosnou kapalinou. Odolnost vůči mrazu do cca -15 C. Elektrická topná tyč je namontovaná, včetně elektronické regulace a ovládacího prvku (elektrosada FKS, WKS, WFS nebo WFC) W Elektrosada FKS skládá se z elektronicky ovládané topné tyče vč. regulátoru (krytí IPX4), který se namontuje na otopné těleso. Po přestavbě lze regulátor namontovat na pravou nebo levou stranu otopného tělesa. Technický popis viz strana 67. W Elektrosada WKS skládá se z vývodu na stěnu (krytí IPX4), elektronicky ovládané topné tyče a regulátoru Standard. V bílé nebo titanové barvě. Technický popis viz strana 67. W nebo: Elektrosada WFS skládá se z vývodu na stěnu (krytí IPX4) vč. infračerveného přijímače, elektronicky ovládané topné tyče a dálkového regulátoru Standard. V bílé nebo titanové barvě. Technický popis viz strana 67. W nebo: Elektrosada WFC skládá se z vývodu na stěnu (krytí IPX4) vč. infračerveného přijímače, elektronicky ovládané topné tyče a dálkového regulátoru Comfort. V bílé nebo titanové barvě. Technický popis viz strana 67. Elektrosada WFS vlevo Provedení E bílé Elektrosada WFC vlevo Provedení G bílé Elektrosada WFS vpravo Provedení F bílé Elektrosada WFC vpravo Provedení H bílé Špičkové kvalitativní parametry vysoce přesahující požadavky normy. 64 DESIgnová otopná tělesa KerMI Ceník I/2015

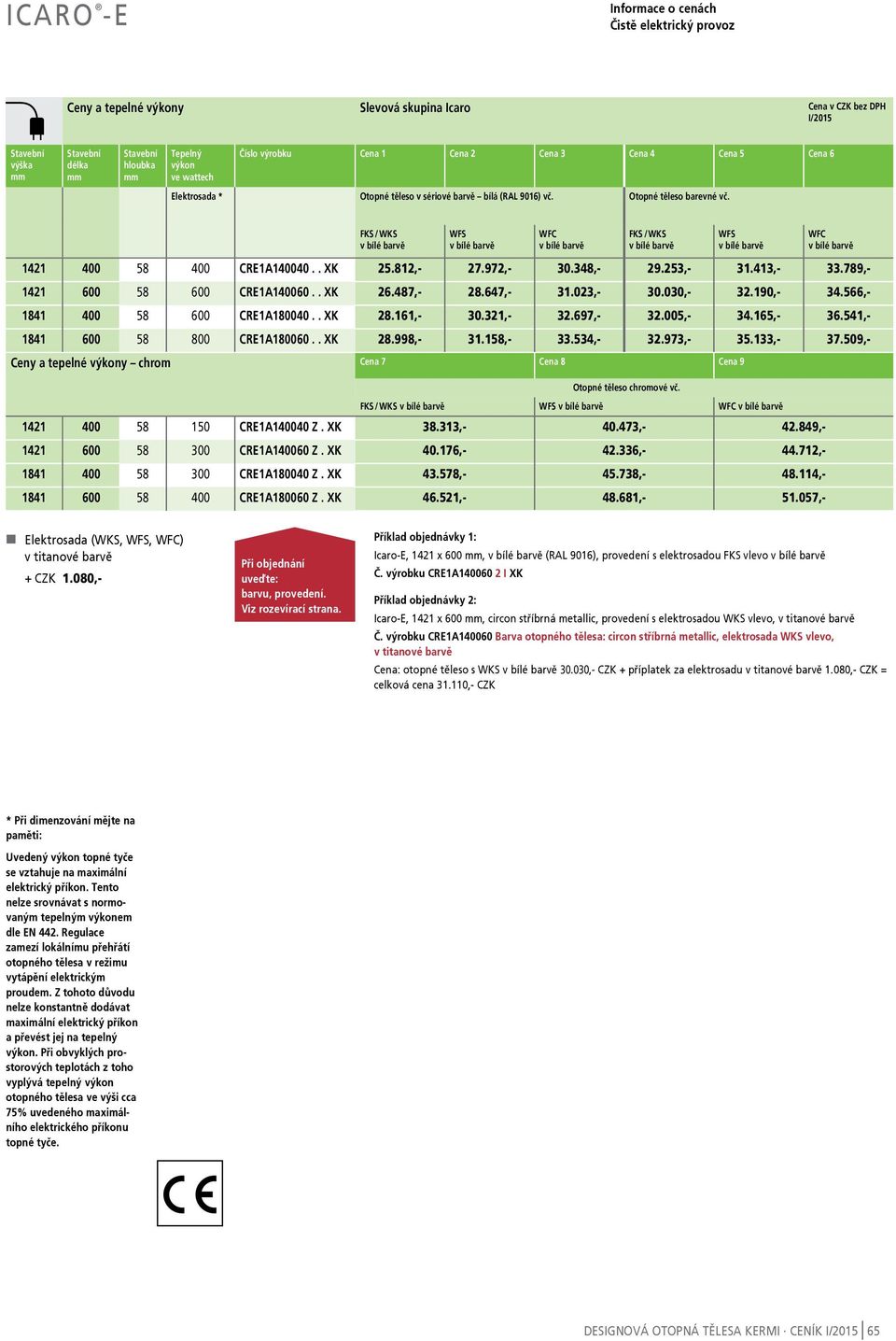

6 Icaro -E Informace o cenách Čistě elektrický provoz Ceny a tepelné výkony Slevová skupina Icaro Cena v CZK bez DPH I/2015 výška délka hloubka Tepelný výkon ve wattech Číslo výrobku Cena 1 Cena 2 Cena 3 Cena 4 Cena 5 Cena 6 Elektrosada * Otopné těleso v sériové barvě bílá (RAL 9016) vč. Otopné těleso barevné vč. FKS / WKS WFS WFC FKS / WKS WFS WFC CRE1A XK , , , , , , CRE1A XK , , , , , , CRE1A XK , , , , , , CRE1A XK , , , , , ,- Ceny a tepelné výkony chrom Cena 7 Cena 8 Cena 9 Otopné těleso chromové vč. FKS / WKS WFS WFC CRE1A Z. XK , , , CRE1A Z. XK , , , CRE1A Z. XK , , , CRE1A Z. XK , , ,- W Elektrosada (WKS, WFS, WFC) v titanové barvě + czk 1.080,- Při objednání uveďte: barvu, provedení. Viz rozevírací strana. Příklad objednávky 1: Icaro-E, 1421 x 600, (ral 9016), provedení s elektrosadou FKS vlevo Č. výrobku CRE1A I XK Příklad objednávky 2: Icaro-E, 1421 x 600, circon stříbrná metallic, provedení s elektrosadou WKS vlevo, v titanové barvě Č. výrobku CRE1A Barva otopného tělesa: circon stříbrná metallic, elektrosada WKS vlevo, v titanové barvě Cena: otopné těleso s WKS ,- CZK + příplatek za elektrosadu v titanové barvě 1.080,- czk = celková cena ,- CZK * Při dimenzování mějte na paměti: Uvedený výkon topné tyče se vztahuje na maximální elektrický příkon. Tento nelze srovnávat s normovaným tepelným výkonem dle EN 442. Regulace zamezí lokálnímu přehřátí otopného tělesa v režimu vytápění elektrickým proudem. Z tohoto důvodu nelze konstantně dodávat maximální elektrický příkon a převést jej na tepelný výkon. Při obvyklých prostorových teplotách z toho vyplývá tepelný výkon otopného tělesa ve výši cca 75% uvedeného maximálního elektrického příkonu topné tyče. DESIgnová otopná tělesa KerMI Ceník I/

7 76 Icaro -E Technické informace Čistě elektrické vytápění Čelní pohled Pohled z boku Pohled zezadu BH: skutečná stavební výška BL: skutečná stavební délka BT: stavební hloubka H: vzdálenost upevnění ke spodní hraně připojovacího závitu M: střed napojení ke konci tělesa (trubkového hada) Typ výrobku Připojení elektrosady FKS Poloha otopného tělesa by se podle optických hledisek měla přizpůsobit poměrům v místnosti. BH BL BT H M Hmotnost kg , , , ,00 W Připojení: W Zkušební tlak: W Provozní podmínky: Elektrická topná tyč je předem namontovaná dole v rozdělovacím potrubí. Montáž nástěnných prvků na prázdnou krabici nebo montáž na stěnu pomocí hmoždinek. FKS se zástrčkou pro přímé zapojení do zásuvky. 13 bar Model Icaro-E lze provozovat jako výhradně elektrické otopné těleso. Elektrická topná tyč je napojena přes vývod na stěně, resp. přes zástrčku k síti 230 V 50 Hz AC. Pozor: Při instalaci je třeba dodržet normu ČSN ed. 2. Rozdělení ochranné oblasti viz strana 248. Místo instalace opatřete rovněž proudovým chráničem (vypínací proud menší nebo roven 30 ma). 66 DESIgnová otopná tělesa KerMI Ceník I/2015

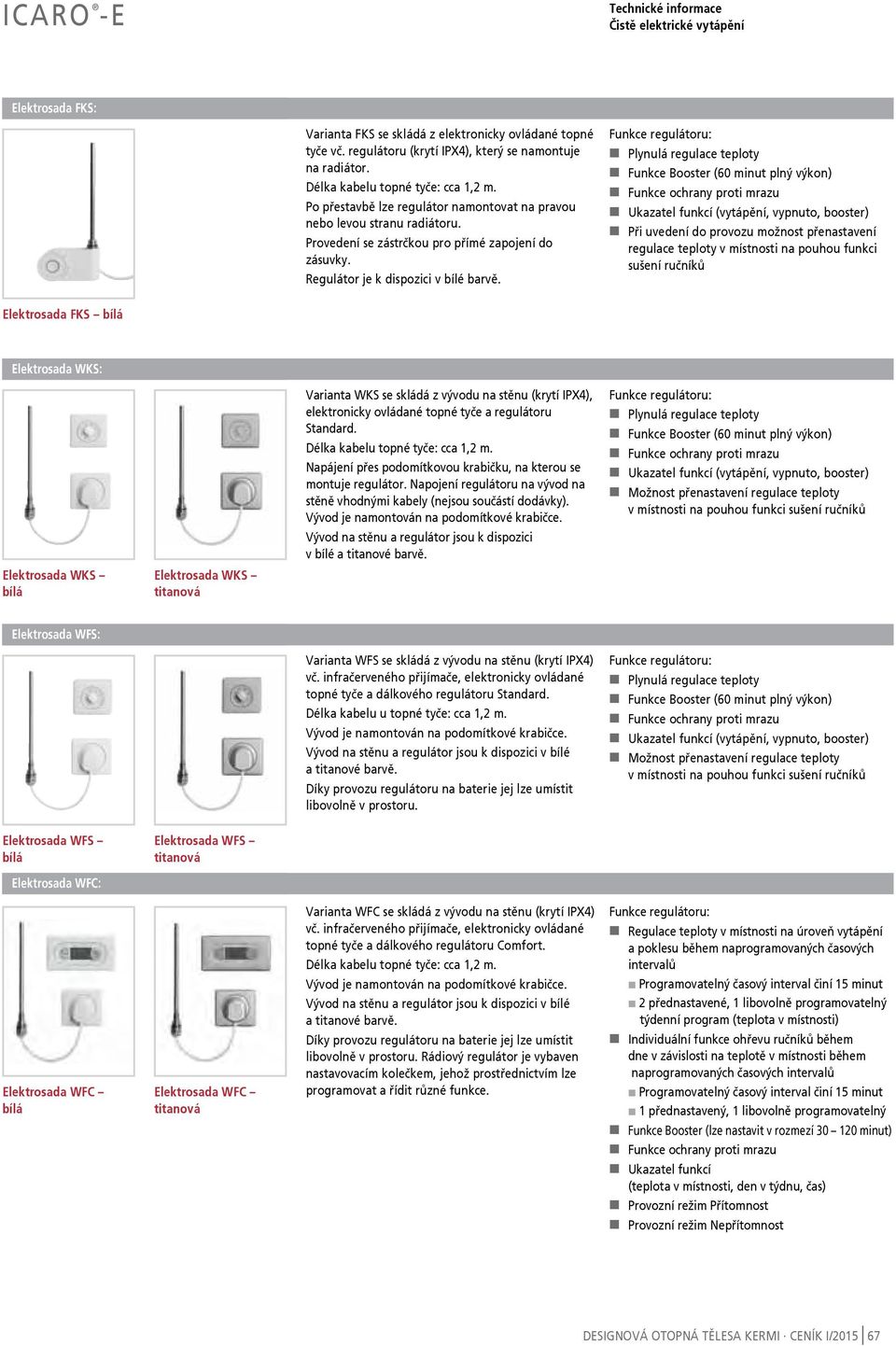

8 Icaro -E Technické informace Čistě elektrické vytápění Elektrosada FKS: Varianta FKS se skládá z elektronicky ovládané topné tyče vč. regulátoru (krytí IPX4), který se namontuje na radiátor. Délka kabelu topné tyče: cca 1,2 m. Po přestavbě lze regulátor namontovat na pravou nebo levou stranu radiátoru. Provedení se zástrčkou pro přímé zapojení do zásuvky. Regulátor je k dispozici. Funkce regulátoru: W Plynulá regulace teploty W Funkce Booster (60 minut plný výkon) W Funkce ochrany proti mrazu W Ukazatel funkcí (vytápění, vypnuto, booster) W Při uvedení do provozu možnost přenastavení regulace teploty v místnosti na pouhou funkci sušení ručníků Elektrosada FKS bílá Elektrosada WKS: Varianta WKS se skládá z vývodu na stěnu (krytí IPX4), elektronicky ovládané topné tyče a regulátoru Standard. Délka kabelu topné tyče: cca 1,2 m. Napájení přes podomítkovou krabičku, na kterou se montuje regulátor. Napojení regulátoru na vývod na stěně vhodnými kabely (nejsou součástí dodávky). Vývod je namontován na podomítkové krabičce. Vývod na stěnu a regulátor jsou k dispozici v bílé a titanové barvě. Funkce regulátoru: W Plynulá regulace teploty W Funkce Booster (60 minut plný výkon) W Funkce ochrany proti mrazu W Ukazatel funkcí (vytápění, vypnuto, booster) W Možnost přenastavení regulace teploty v místnosti na pouhou funkci sušení ručníků Elektrosada WKS bílá Elektrosada WKS titanová Elektrosada WFS: Varianta WFS se skládá z vývodu na stěnu (krytí IPX4) vč. infračerveného přijímače, elektronicky ovládané topné tyče a dálkového regulátoru Standard. Délka kabelu u topné tyče: cca 1,2 m. Vývod je namontován na podomítkové krabičce. Vývod na stěnu a regulátor jsou k dispozici v bílé a titanové barvě. Díky provozu regulátoru na baterie jej lze umístit libovolně v prostoru. Funkce regulátoru: W Plynulá regulace teploty W Funkce Booster (60 minut plný výkon) W Funkce ochrany proti mrazu W Ukazatel funkcí (vytápění, vypnuto, booster) W Možnost přenastavení regulace teploty v místnosti na pouhou funkci sušení ručníků Elektrosada WFS bílá Elektrosada WFS titanová Elektrosada WFC: Elektrosada WFC bílá Elektrosada WFC titanová Varianta WFC se skládá z vývodu na stěnu (krytí IPX4) vč. infračerveného přijímače, elektronicky ovládané topné tyče a dálkového regulátoru Comfort. Délka kabelu topné tyče: cca 1,2 m. Vývod je namontován na podomítkové krabičce. Vývod na stěnu a regulátor jsou k dispozici v bílé a titanové barvě. Díky provozu regulátoru na baterie jej lze umístit libovolně v prostoru. Rádiový regulátor je vybaven nastavovacím kolečkem, jehož prostřednictvím lze programovat a řídit různé funkce. Funkce regulátoru: W Regulace teploty v místnosti na úroveň vytápění a poklesu během naprogramovaných časových intervalů W Programovatelný časový interval činí 15 minut W 2 přednastavené, 1 libovolně programovatelný týdenní program (teplota v místnosti) W Individuální funkce ohřevu ručníků během dne v závislosti na teplotě v místnosti během naprogramovaných časových intervalů W Programovatelný časový interval činí 15 minut W 1 přednastavený, 1 libovolně programovatelný W Funkce Booster (lze nastavit v rozmezí minut) W Funkce ochrany proti mrazu W Ukazatel funkcí (teplota v místnosti, den v týdnu, čas) W Provozní režim Přítomnost W Provozní režim Nepřítomnost DESIgnová otopná tělesa KerMI Ceník I/

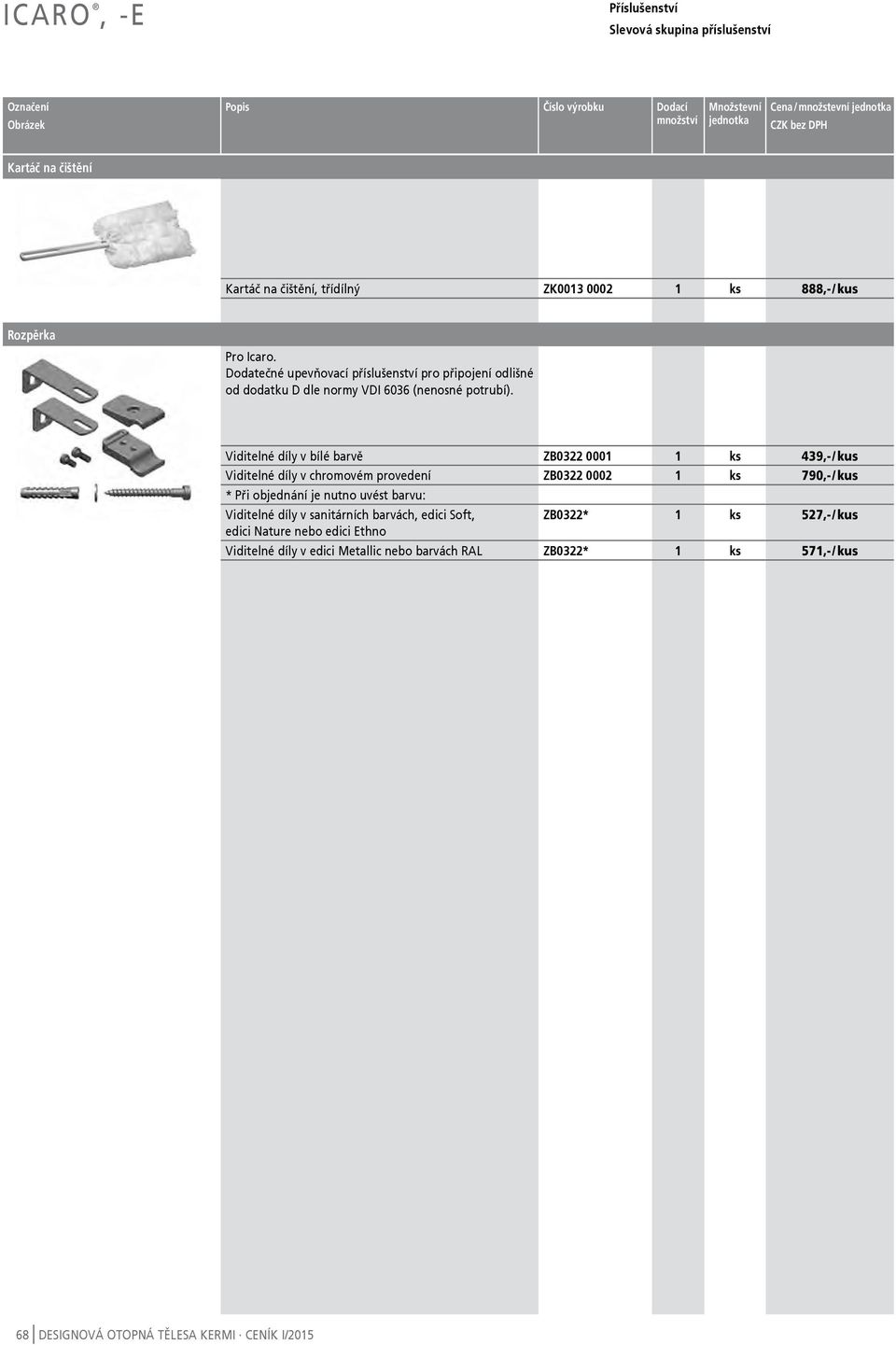

9 Icaro, -E Příslušenství Slevová skupina příslušenství Označení Obrázek Popis Číslo výrobku Dodací množství Množstevní jednotka Cena / množstevní jednotka CZK bez DPH Kartáč na čištění Kartáč na čištění, třídílný ZK ks 888,- / kus Rozpěrka Pro Icaro. Dodatečné upevňovací příslušenství pro připojení odlišné od dodatku D dle normy VDI 6036 (nenosné potrubí). Viditelné díly ZB ks 439,- / kus Viditelné díly v chromovém provedení ZB ks 790,- / kus * Při objednání je nutno uvést barvu: Viditelné díly v sanitárních barvách, edici Soft, ZB0322* 1 ks 527,- / kus edici Nature nebo edici Ethno Viditelné díly v edici Metallic nebo barvách ral ZB0322* 1 ks 571,- / kus 68 DESIgnová otopná tělesa KerMI Ceník I/2015

10 Icaro, -E Náhradní díly Slevová skupina příslušenství Označení Obrázek Popis Číslo výrobku Dodací množství Množstevní jednotka Cena / množstevní jednotka CZK bez DPH Montážní sada Sadu tvoří: 2 závěsné jednotky, 2 nástěnné držáky, 4 hmoždinky Ø10, 4 šrouby 7 x 55, 2 kryty upevnění, 4 šrouby s čočkovitou hlavou 5 x 35, 1 krycí víčko odvzdušnění, 1 odvzdušňovací zátka G 1/2, 1 zaslepovací zátka G 1/2. Vhodné pro třídy požadavků I a II. Viditelné díly ZM ks 1.668,- / kus Viditelné díly v chromovém provedení ZM ks 2.012,- / kus * Při objednání je nutno uvést barvu: Viditelné díly v sanitárních barvách, edici Soft, ZM0111* 1 ks 2.002,- / kus edici Nature nebo edici Ethno Viditelné díly v edici Metallic nebo barvách ral ZM0111* 1 ks 2.168,- / kus Rozpěrka Pro Icaro-E Dodatečně k upevňovací sadě ZM0111 Viditelné díly ZB ks 439,- / kus Viditelné díly v chromovém provedení ZB ks 790,- / kus * Při objednání je nutno uvést barvu: Viditelné díly v sanitárních barvách, edici Soft, ZB0322* 1 ks 527,- / kus edici Nature nebo edici Ethno Viditelné díly v edici Metallic nebo barvách ral ZB0322* 1 ks 571,- / kus Termostatická hlavice Chrom ZV ks 427,- / kus DESIgnová otopná tělesa KerMI Ceník I/
