ETA Rok výroby: -- Příkon: 1000W Stav: Funkční Servis: Ne Uložení: Krabice 05 Pozice: První řada, první zleva

Transkript

1 ETA 0404 Rok výroby: -- Příkon: 1000W Stav: Funkční Servis: Ne Uložení: Krabice 05 Pozice: První řada, první zleva

2 ETA 0404 Model z roku --- Uložení Foto Stav Rok výroby Příkon Model Poznámka Krab Funkční W --- Zachovalý Druhý model vysavače hrncovitého tvaru. První byl 400 Pluto, vyráběný v 50. letech minulého století. Tento model vysavače byl vyvíjen ve spolupráci s firmou Rowenta. Vysavač má dvojí označení, u nás prodával pod typovým označením ETA 0404, v zahraničí se uváděl jako RB14 a měl navíc elektrickou zásuvku pro připojení dalších zařízení. Na našem trhu tato úprava nebyla k dispozici. Tento vysavač se spíše hodil pro velké plochy či do dílny. Vysoko objemový prachový filtr zajišťoval dlouhodobé užívání bez nutnosti měnit filtry. Konstrukce vysavače neumožňuje použití navijáku přívodního kabelu. ETA 0404 Celkový pohled 1 Na obrázku je patrné, že model 0404 je béžové barvy doplněn o plastové doplňky v hnědé barvě. Vysavač 0404 má jiný typ připojení hadice oproti novějším modelům 1, 2 a Ústí hadice je umístěno uprostřed hrncové nádoby, ve které je uložen prachový filtr. Nasátý vzduch, který je filtrován, vstupuje do motorového prostoru, kde ochlazuje agregát a následně je vyfukován z vysavače ven. Vysavač nemá ozdobnou mřížku, která zajišťuje rozptylování vyfukovaného vzduchu do prostoru. Výstup vzduchu není shodný s připojením hadice a tedy vysavač nelze použít k dalším činnostem jako je šamponování, vyfukování listí atd. Na tomto výstupu vzduchu je umístěná mřížka, která chrání agregát před vniknutím cizího tělesa do jeho prostoru. 1 Copyright by Dexies

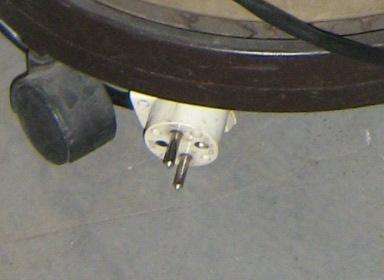

3 Výstup vzduchu Napájecí kabel byl sériově montován v šedé nebo černé barvě (záleželo na barevném provedení vysavače). Tato barva dobře ladila s celkovou vizáží vysavače. Síťová vidlice je bez zemnícího vodiče (sériově). Délka přívodního kabelu je cca 5m. Vysavač je hrncovitého tvaru a tento typ konstrukce naviják přívodního kabelu neumožňuje. Přívodní kabel lze namotat na tělo vysavače. Vysavači byl vyměněn napájecí kabel za delší a síťová vidlice je neoriginální. Síťová vidlice (neoriginální) Uložení kabelu Plastová kolečka jsou dostatečně velká a zajišťují bezproblémový pohyb vysavače do všech stran. Tyto kolečka jsou bez gumové obroučky. Barva koleček se odvíjela od celkového vybarvení vysavače. Tedy u tohoto vysavače jsou kolečka hnědé. Kolečka jsou přichyceny závitovým způsobem ke dnu hrncové nádoby ve které je uložen prachový filtr. 2 Copyright by Dexies

4 Plastová kolečka Vysavač při použití větší síly, či prudšího pohybu má tendence překlopit z důvodu vyššího těžiště. Při větších rozměrech instalovaných prahů, může mít vysavač problém s překonáním tohoto prahu, zde je nutný zásah uživatele a vysavač přenést přes překážku. Stejně jako u předešlých, ale i novějších modelů vysavačů, je prachový filtr konstruován pro vícero variant. Prachový filtr se skládá ze dvou částí. První část je textilní filtr a druhá část je papírový. Konstrukce prachového filtru již napovídá, že existuje několik variant použití filtru. První varianta je použití jen samotného textilního filtru. V tomto případě se musí filtr po naplnění důkladně vyklepat. Druhá varianta je použití papírového filtru. Tato varianta umožňuje po naplnění filtru, filtr vyjmout a vyhodit. Papírový filtr je jen na jedno použití. Vložený filtr Připojení hadice 3 Copyright by Dexies

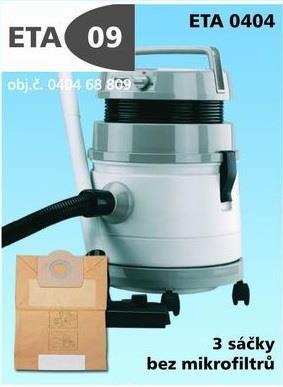

5 Oficiální značení papírového filtru Uchycení motorové části Uchycení motorové části, respektive přichycení je vyřešeno kovovými panty, které drží vysavač pohromadě i při přenášení. Tyto panty jsou dva a jsou umístěny na stranách vysavače. Technická stránka tohoto modelu je na střední úrovni. Motor má příkon 650 a 1000W. Jeho sací výkon pozvolna klesá při postupném plnění prachového filtru. Vysavač nemá elektrickou zásuvku pro připojení rotačního kartáče, ukazatel stavu prachového filtru, naviják přívodního kabelu. Vysavač nemá klasické tlačítko zapínání, ale přepínač, který pootočením zapne motor a aktuální příkon je 650W, při druhém pootočení přepínače vysavač má příkon 1000W a tudíž i sací výkon je vyšší. 4 Copyright by Dexies

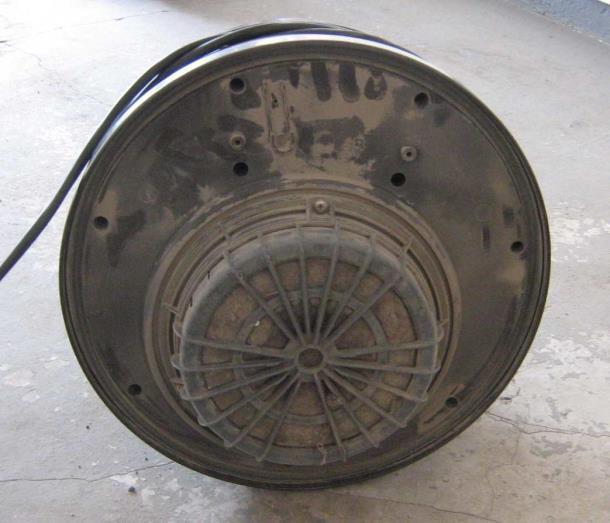

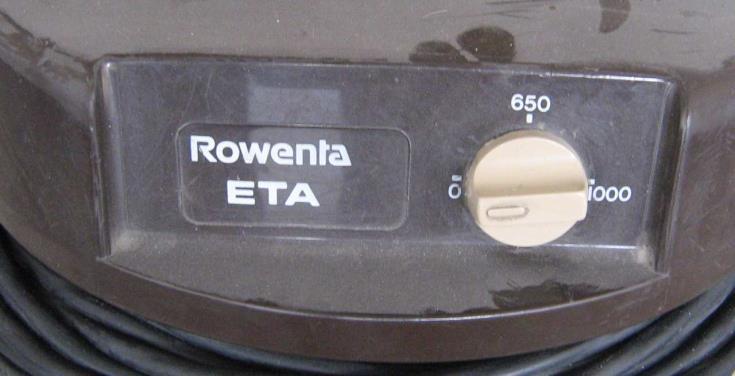

6 Motorová část Tělo vysavače je plastové, tudíž nehrozí žádná rezonance při provozu motoru. Před samotným agregátem je umístěn mikrofiltr, který zabraňuje vniknutí nečistot do prostoru motoru a jeho následného poškození. Mimo jiné slouží i pro hygieničtější provoz vysavače. V neposlední řadě nesmíme zapomenout přepínač, který je dostatečně velký a umožňuje pohodlné zapínání a vypínaní vysavače. Tento přepínač je umístěn na vrchní části krytu motoru vedle označení vysavače. Přepínač má tři polohy, první poloha je Vypnuto, druhá uvádí motor do chodu při příkonu 650W a třetí poloha zvyšuje příkon motoru na 1000W a tím zvyšuje i sací výkon vysavače. Zapínání /vypínání Na samotném horním víku vysavače je umístěno velké plastové madlo, které slouží pro přenášení vysavače a případně pro ulehčení pohybu při provozu. Madlo vysavače 5 Copyright by Dexies

7 ETA 0404 Celkový pohled 2 6 Copyright by Dexies
