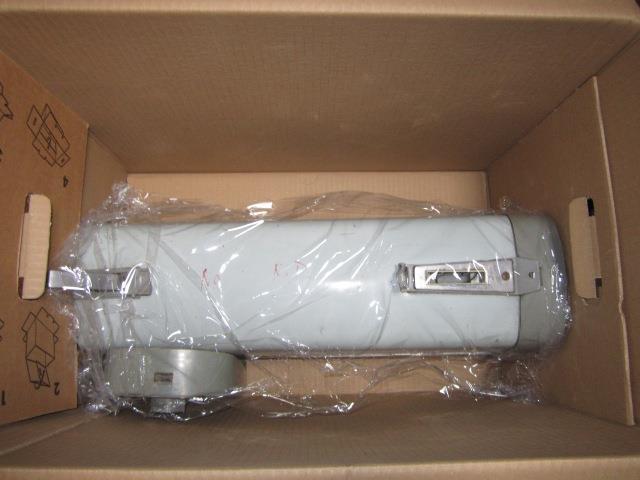

ETA 410 ( ) Rok výroby: Příkon: 500W Stav: Funkční Počet: 2 kusy Uložení: Krabice 10 a 14 Pozice: První a čtvrtá řada

Transkript

1 ETA 410 ( ) Rok výroby: Příkon: 500W Stav: Funkční Počet: 2 kusy Uložení: Krabice 10 a 14 Pozice: První a čtvrtá řada

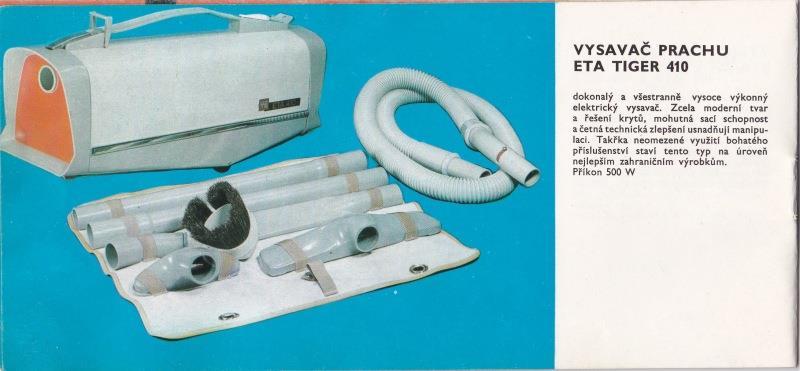

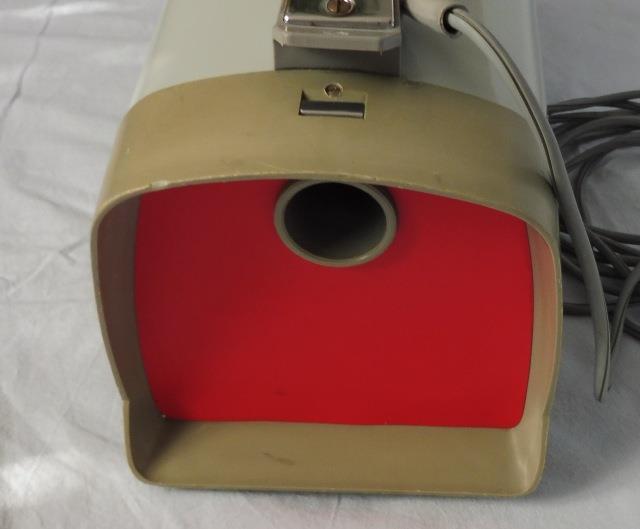

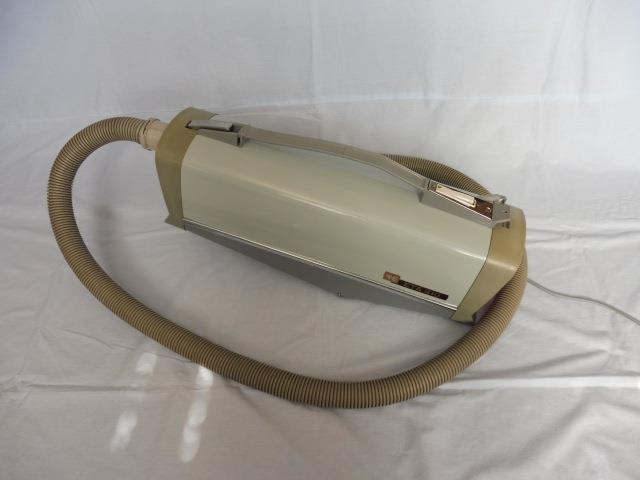

2 ETA Uložení Stav Rok výroby Příkon Poznámka Krab. 10 a 14 Funkční W Zachovalý Vysavač je doutníkového tvaru. Plášť vysavače je plechový, kryt motorového prostoru a prachového filtru je z plastu (barevně rozlišeno od vysavače). Držák je plastový a plynule přechází na jedné straně na držák víka prachového prostoru a na druhé straně ve vypínač. Tento model se vyráběl pouze v jedné technické specifikaci. V průběhu výroby docházelo jen k barevným změnám vysavače. Konstrukce vysavače neumožňuje použití navijáku pro přívodní kabel. Tedy po ukončení práce a manipulace s vysavačem, se přívodní kabel omotal okolo těla vysavače nebo okolo ozdobného plastu, na kterém jsou plastové výstupky umožňující namotání kabelu, tak aby nepřekážel. Vysavač nemá elektrickou zásuvku, elektronickou regulaci sacího výkonu ani ukazatel stavu prachového filtru. Jedná se tedy o základní a jednoduchý typ vysavače. ETA 410 Celkový pohled 1 Na obrázku je patrné, že model 410 je šedé barvy doplněn o plastové doplňky v světle hnědé barvě. Celá modelová řada 410 má shodný typ připojení hadice NO.1. Ústí hadice je umístěno v horní části víka, které kryje prostor pro prachový filtr. Nasátý vzduch, který je filtrován, vstupuje do motorového prostoru, kde ochlazuje agregát a následně je vyfukován z vysavače ven. Vysavač nemá ozdobnou mřížku, která by zajišťovala rozptylování vyfukovaného vzduchu do prostoru. V plastovém krytu motoru je otvor pro výstup vzduchu, na který lze připojit hadici a využít tak vysavač pro další činnosti. jako třeba šamponování, vyfukování listí či rozprašování barvy nebo vody. V tmto hrdle je na straně motoru umístěna plastová mřížka, která slouží jako ochranná, a bránívniknutí cizímu tělesu do prostoru agregátu a jeho následného poškození. 1 Copyright by Dexies

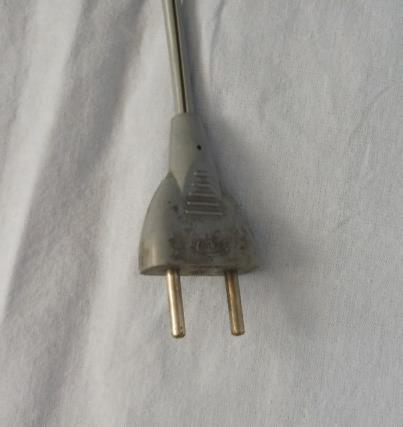

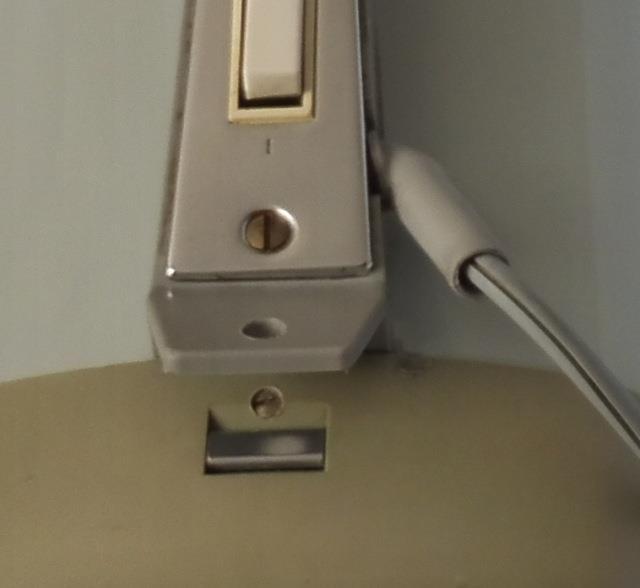

3 Výstup vzduchu Pod touto plastovou mřížkou jsou otvory v těle vysavače, které jsou kolmo k otvorům v plastové mřížce, z důvodu ochrany agregátu před vniknutím cizího tělesa do motoru. Napájecí kabel byl sériově montován v šedé barvě. Tato barva dobře ladila s celkovou vizáží vysavače. Síťová vidlice je bez zemnícího vodiče (sériově). U tohoto vysavače musel být přívodní kabel vyměněn a je tedy neoriginální. Délka přívodního kabelu je cca 5m (originální kabel). Vysavač je doutníkové konstrukce a tento typ konstrukce naviják přívodního kabelu neumožňuje. Přívodní kabel lze namotat na tělo vysavače. Síťová vidlice Pevný vstup napájecího kabelu 2 Copyright by Dexies

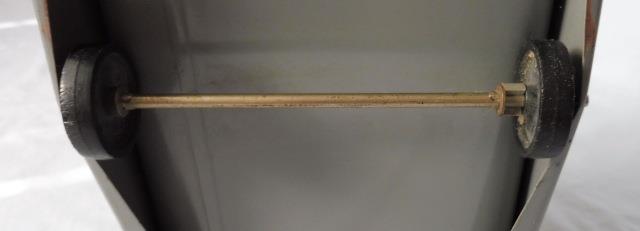

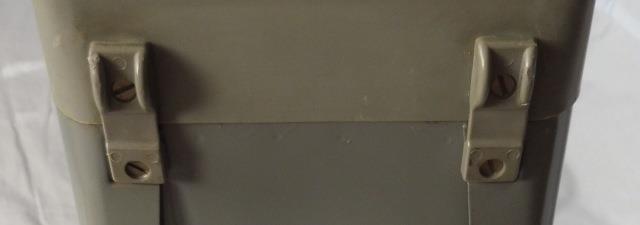

4 Zadní kolečka jsou z plastu, což umožňuje snadný a rychlý pohyb. Tyto kolečka jsou bez gumové obroučky, oproti novějším modelům ETA 0400 atd. Barva zadních koleček se odvíjela od celkového vybarvení vysavače. Tedy u tohoto vysavače jsou kolečka černé. Vysavač a celá modelová řada 410 nemá přední kolečko. Vysavač se pohybuje na plastových pantech, které upevňují spodní část krytu prostoru prachového filtru. Plastová kolečka Přední panty Vysavač při použití větší síly, či prudšího pohybu má tendence se převracet na bok či dokonce až na horní stranu (obrat o 180 stupňů). Při větších rozměrech instalovaných prahů, může mít vysavač problém s překonáním tohoto prahu, zde je nutný zásah uživatele a vysavač přenést přes překážku. Vysavače řady 410 nemají ukazatel stavu prachového filtru. Jde o jednoduché základní modely vysavačů. Stejně jako u předešlých, ale i novějších modelů vysavačů, je prachový filtr konstruován pro vícero variant. Prachový filtr se skládá ze dvou částí. První část je textilní filtr. Konstrukce prachového filtru již napovídá, že existuje několik variant použití filtru. První varianta je použití jen samotného textilního filtru. V tomto případě se musí filtr po naplnění důkladně vyklepat. Druhá varianta je použití textilního filtru společně s papírovým filtrem. Tato varianta je doporučována i výrobcem. Po naplnění papírového filtru, stačí vyjmout papírový filtr z textilního a vyhodit ho. Tato varianta je hygieničtější, než první varianta. Prostor pro prachový filtr 3 Copyright by Dexies

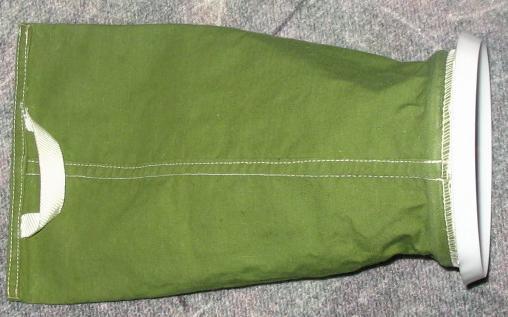

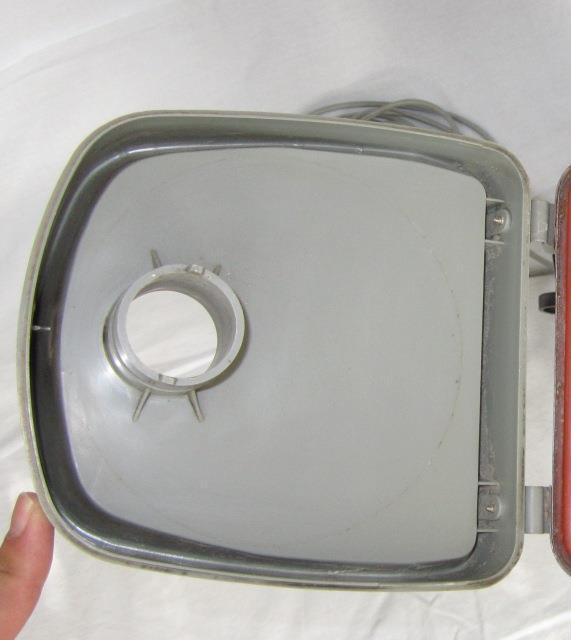

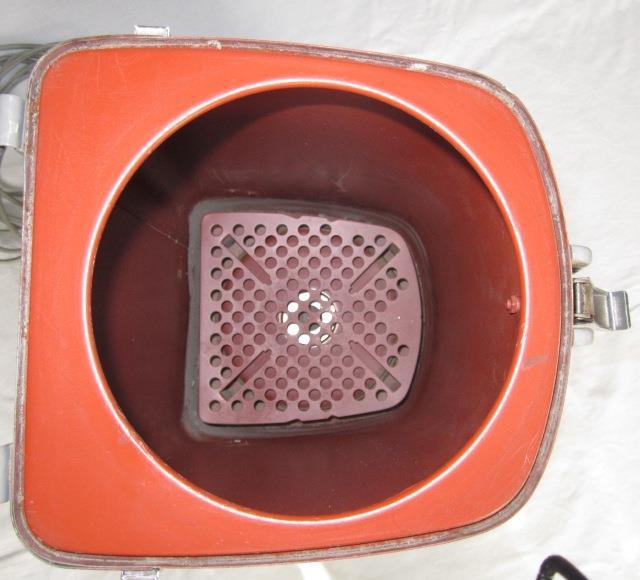

5 Sací trubka a vstup do filtru Textilní filtr Papírový filtr V žádném případě nejde použít variantu jen samotného papírového filtru a to hned z několika důvodů. První důvod je, že papírový filtr by se mohl protrhnout a nečistoty by mohli proniknout do motoru a mohlo by dojít k vážnému poškození samotného agregátu, a druhý důvod papírový filtr není jak uchytit bez textilního filtru. Prostor pro prachový filtr je shodný s dalšími doutníkovými vysavači. Do filtru ústí sací trubka, do které se zasouvá hadice. Pak následuje papírový a textilní filtr a kovová mřížka, která odděluje tento prostor od motorového prostoru. V motorovém prostoru nasátý vzduch ochlazuje agregát vysavače a poté vystupuje ven z vysavače. Vyfukovaný vzduch může být teplý, z důvodu chlazení agregátu, toto je vlastnost vysavačů, nikoliv porucha či problém. 4 Copyright by Dexies

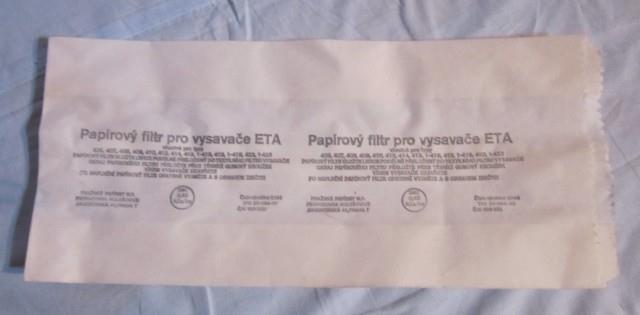

6 Oficiální značení papírového filtru Technická stránka tohoto modelu je základní. Motor má příkon 500W. Jeho sací výkon pozvolna klesá při postupném plnění prachového filtru. Vysavač nemá elektronickou regulaci sacího výkonu, ukazatel stavu prachového filtru ani elektrickou zásuvku pro připojení elektrického rotačního kartáče. Jak vybavení tak i technická stránka modelové řady 410 je pouze základní. Vysavač je doutníkové konstrukce, tedy nemá ani naviják přívodního kabelu. Motor Tělo vysavače je z plechu. Upevnění motoru je též plechové a přidělané ke konstrukci vysavače. Toto řešení občas přinášelo neduhy v podobě přenášení vibrací či rezonování plechu. 5 Copyright by Dexies

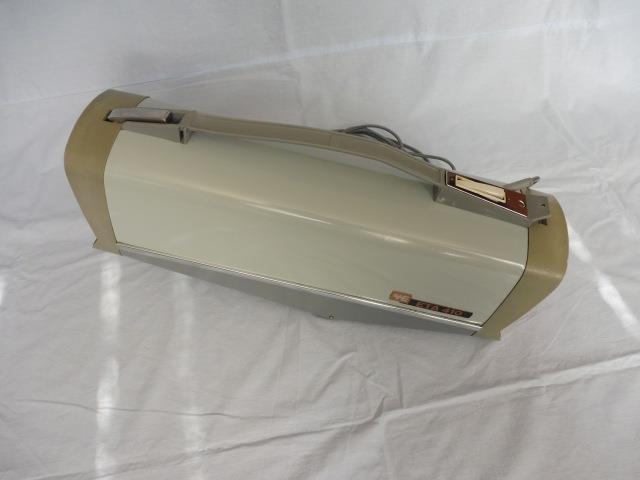

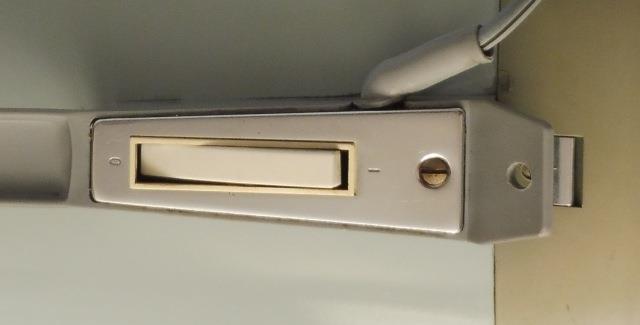

7 V neposlední řadě nesmíme zapomenout na nášlapné tlačítko, které umožňuje zapínání a vypínání vysavače jak nohou, tak i rukou. Tlačítko je kolébkového typu a nemá velké rozměry jako u modelů ETA 0400, 3400 atd. Toto tlačítko je společné pro všechny doutníkové vysavače. Dle barevného provedení se lišila i barva tlačítka, ale rozměry a umístění se nezměnilo po celou dobu výroby těchto vysavačů. Zapínání/vypínání ETA 412 Celkový pohled 2 6 Copyright by Dexies

8 ETA 410 ROK VÝROBY: PŘÍKON: MODEL: STAV: W No. 10 Zachovalý ETA 410 ROK VÝROBY: PŘÍKON: MODEL: STAV: W No. 02 Funkční/Zachovalý 7 Copyright by Dexies
