ETA 417 ( ) Rok výroby: Příkon: 750W Stav: Funkční Počet: 10 kusů Uložení: Krabice 04 Pozice: Třetí a čtvrtá řada

Transkript

1 ETA 417 ( ) Rok výroby: Příkon: 750W Stav: Funkční Počet: 10 kusů Uložení: Krabice 04 Pozice: Třetí a čtvrtá řada

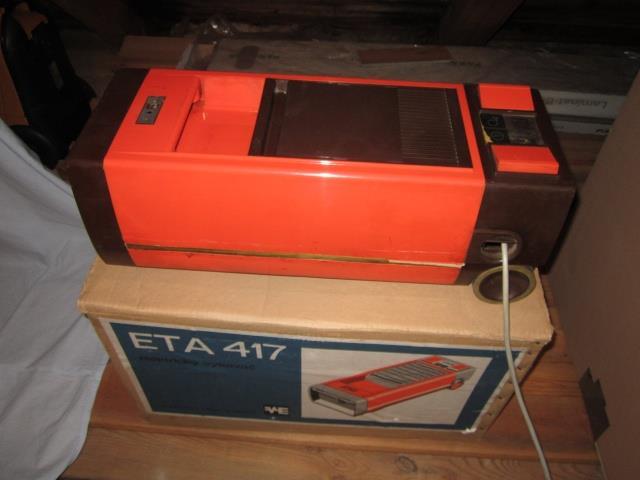

2 ETA Uložení Stav Rok výroby Příkon Poznámka Krab. 04 Funkční W Zachovalý Vysavač je předchůdce modelových řad ETA 0400 a Tělo vysavače je celoplastové a dvoubarevné. Tento model se vyráběl pouze v jedné technické specifikaci, v průběhu výroby se měnila jen barva těla a doplňků. Vysavač je střední třídy, kdy obsahuje doplňky typu: ukazatel stavu prachového filtru, naviják přívodního kabelu, nášlapné tlačítka či možnost připojit hadici na výstup vzduchu. Modelová řada 417 nemá elektronickou regulaci sacího výkonu ani elektrickou zásuvku pro elektrický rotační kartáč. ETA 417 Celkový pohled 2 Na obrázku je patrné, že model 417 je červené barvy doplněn o plastové doplňky v hnědé barvě. Vysavače řady 417 mají shodné připojení hadice typu NO.2 s řadou 0400 a Ústí hadice je umístěno uprostřed víka, které kryje prostor pro prachový filtr. Nasátý vzduch, který je filtrován, vstupuje do motorového prostoru, kde ochlazuje agregát a následně je vyfukován z vysavače ven. Vysavač má ozdobnou mřížku, která zajišťuje rozptylování vyfukovaného vzduchu do prostoru. Mřížka se nedá vyjmout z vysavače, ale je posuvná. Odsunutím mřížky k ukazateli stavu prachového filtru se zpřístupní výfukový otvor, na který můžeme připojit hadici. Vysavač je možné použít nejen na vysávání, ale i na šamponování, vyfukování listí či rozprašování barvy nebo vody. Tato mřížka slouží zároveň jako ochranná, která brání vniknutí cizímu tělesu do prostoru agregátu a jeho následného poškození. 1 Copyright by Dexies

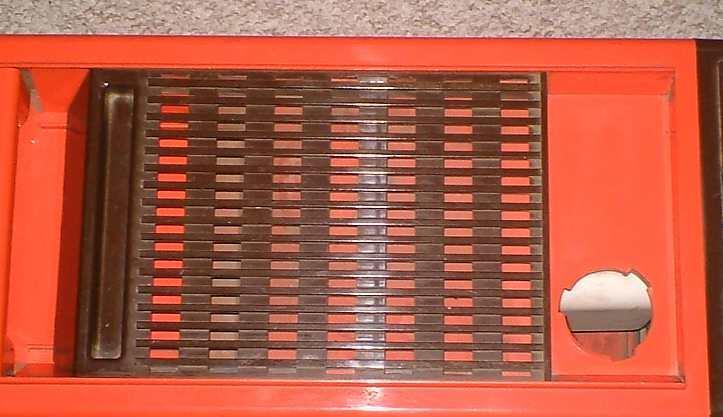

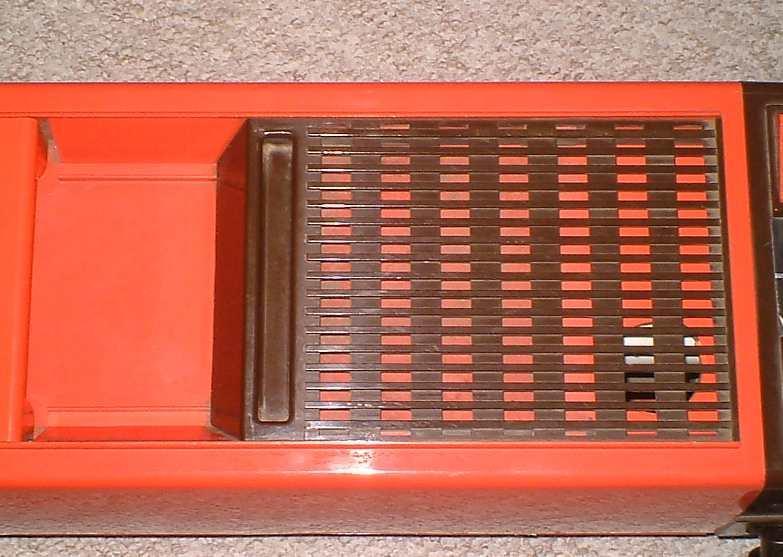

3 Ozdobná mřížka Výstup vzduchu (odsunutá mřížka) Napájecí kabel byl sériově montován v šedé barvě (záleží na barevném provedení vysavače). Kabel je standardně dodáván bez zemnícího vodiče a to u všech modelů tohoto typu. Délka přívodního kabelu je cca. 5m. Konstrukce vysavače umožňuje použít naviják napájecího kabelu a jeho uložení v těle vysavače. Oproti modelům 0400 je rozdíl v uložení samotného navijáku. Naviják je uložen kolmo k motoru, tedy napájecí kabel se navíjí z boku vysavače, kdežto u řad 0400 je souběžně s motorem a navíjí se zadu. Síťová vidlice (neoriginální) Vysavač je vybaven plastovými kolečky. Kolečka mají na sobě gumovou obroučku, která zajišťuje, že nebudou poškozeny tvrdé podlahy a hybnost vysavače bude bezproblémová. Kolečka jsou hnědé a gumová obroučka je šedá. Celková stabilita vysavače je vynikající. Zadní kolečka umožňují bezchybný pohyb vpřed a vzad a malé plastové kolečko umožňuje velmi dobrou aretaci (otáčení) vysavače do stran. Na rozdíl od vysavačů doutníkového tvaru zde nehrozilo při prudším pohybu převrácení vysavače na bok nebo dokonce na horní stranu vysavače. 2 Copyright by Dexies

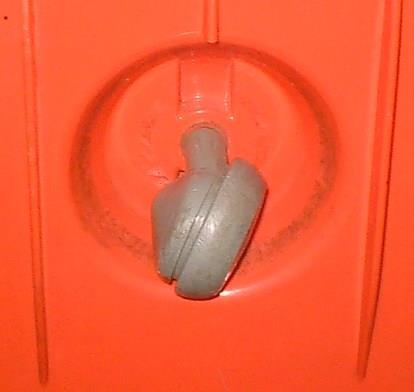

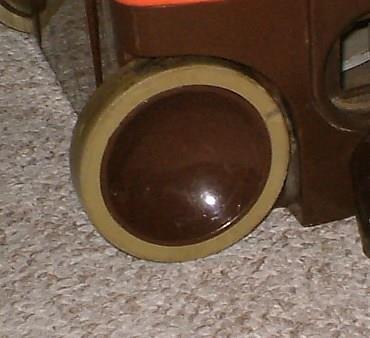

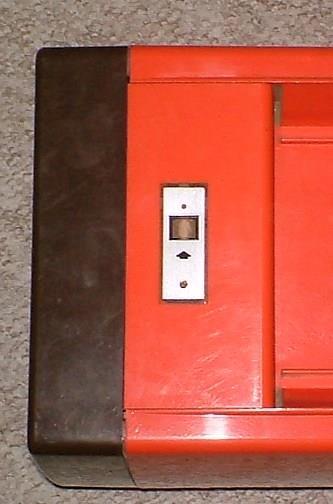

4 Zadní kolečka V přední části vysavače, pod prostorem pro prachový filtr je umístěno celoplastové černé (šedé dle barevného provedení) kolečko, které umožňuje rotaci do všech stran. Přední kolečko Vysavač má ukazatel stavu prachového filtru, který se nedá seřídit pro dané prostředí, ve kterém se vysavač používá, ukazatel je seřízen z výroby. Tento ukazatel je umístěn na plastovém madle vysavače. Ukazatel je opatřen ventilem, který reaguje na každé uzavření sacího prostoru. Při práci s vysavačem se tedy střídá bílá barva s červenou. Tento ukazatel je staršího typu, který se používal u doutníkových vysavačů (např. u modelů 412, 416, 418 atd.). Ukazatel stavu prachového filtru 3 Copyright by Dexies

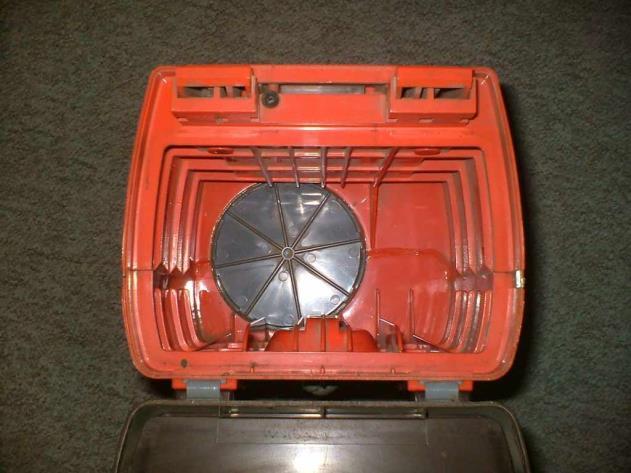

5 Stejně jako u předešlých, ale i novějších modelů vysavačů, je prachový filtr konstruován pro vícero variant. Prachový filtr se skládá ze dvou částí. Textilní filtr a papírový filtr, který se vkládá do textilního filtru. Lze použít samotný textilní filtr, který po naplnění se musí řádně vyklepat, nebo použít papírový filtr vložený do textilního filtru. Tato varianta je mnohem hygieničtější, protože po naplnění papírového filtru se nemusí vyklepávat, ale prostě a jednoduše se vyhodí. Prostor pro prachový filtr Textilní filtr Textilní filtr se neuzavírá a nemá plastové víko. Papírový filtr se vkládá do textilního filtru. Kryt prostoru prachového filtru 4 Copyright by Dexies

6 Tak jako u novějších i u starších modelů tak i u tohoto modelu nelze použít pouze papírový filtr, protože by došlo k protržení filtru a závažnému poškození agregátu. Prostor pro prachový filtr je není shodný s žádnou modelovou řadou vysavačů. Do filtru ústí hrdlo umístěné ve víku krytu prostoru prachového filtru, do kterého se připojuje hadice. Pak následuje textilní filtr a plastový kryt, který odděluje tento prostor od motorového prostoru vysavače. V motorovém prostoru nasátý a přefiltrovaný vzduch ochlazuje agregát vysavače a poté vystupuje ven z vysavače. Vyfukovaný vzduch může být teplý, z důvodu chlazení agregátu, toto je vlastnost vysavačů, nikoliv porucha či problém. Oficiální značení papírového filtru Technická stránka tohoto modelu je na slušné úrovni. Vysavač má příkon 750W. Jeho sací výkon pozvolna klesá při postupném plnění prachového filtru. Vysavač nemá elektronickou regulaci sacího výkonu ani elektrickou zásuvku pro připojení elektrického rotačního kartáče, což tento model řadí na nižší střední třídu, co se týče do vybavenosti a komfortnosti obsluhy. V neposlední řadě nesmíme zapomenout na větší nášlapná tlačítka, která umožňují zapínání a vypínání vysavače a navíjení přívodního kabelu do těla vysavače. Tyto tlačítka jsou konstruovány ve větších rozměrech, tudíž se velmi pohodlně ovládají nohou. Po celou dobu výroby nebyl změněn design těchto tlačítek. Zapínání/vypínání Navíjení 5 Copyright by Dexies

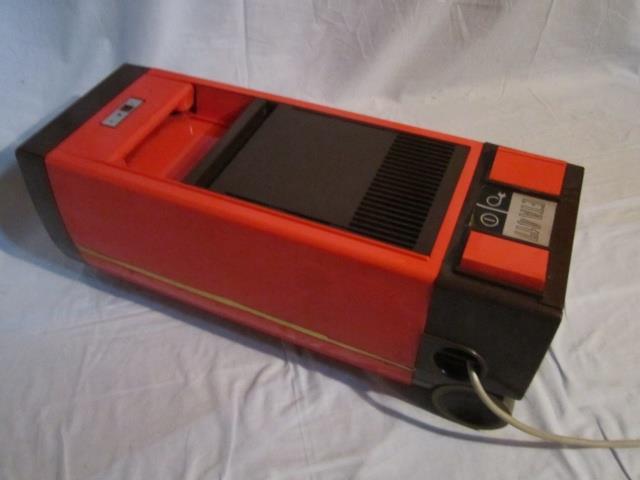

7 ETA 417 Celkový pohled 2 6 Copyright by Dexies

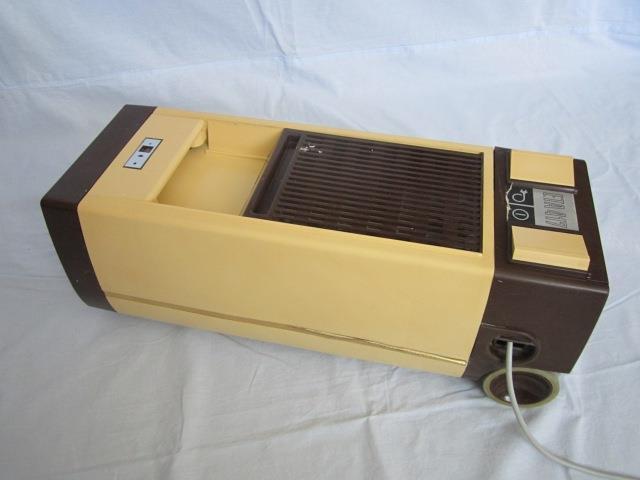

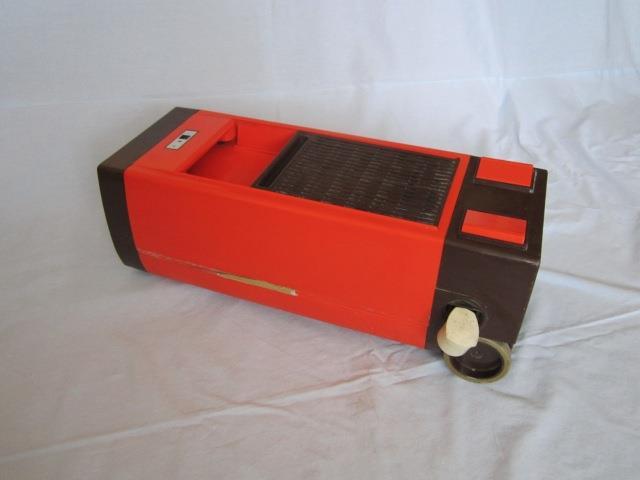

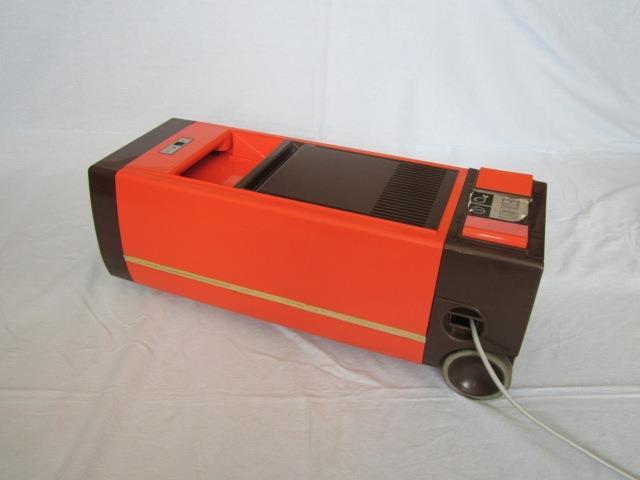

8 ETA 417/ W No. 09 Funkční/Zachovalý ETA 417/ W No. 08 Funkční/Zachovalý 7 Copyright by Dexies

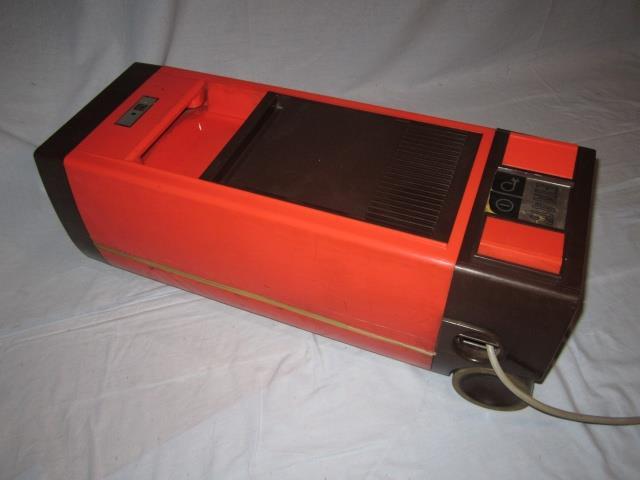

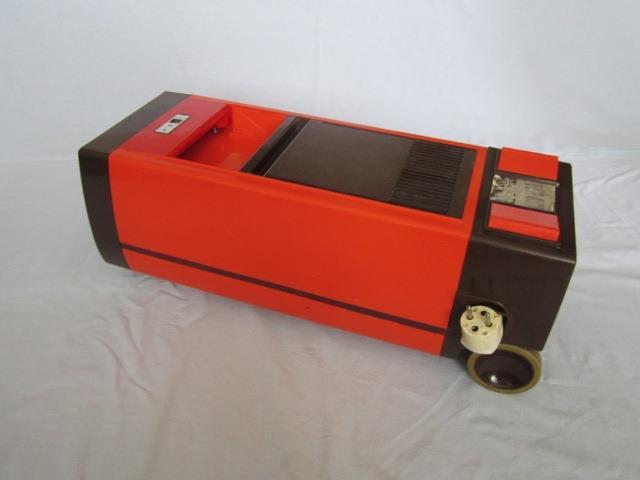

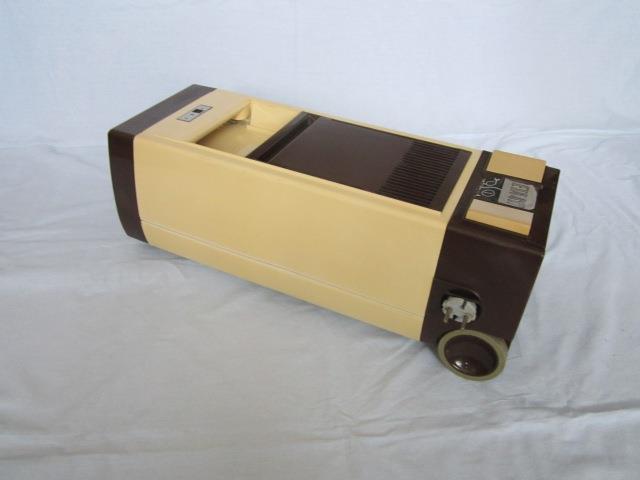

9 ETA 417/ W No. 08 Zachovalý ETA 417/ W -- Zachovalý 8 Copyright by Dexies

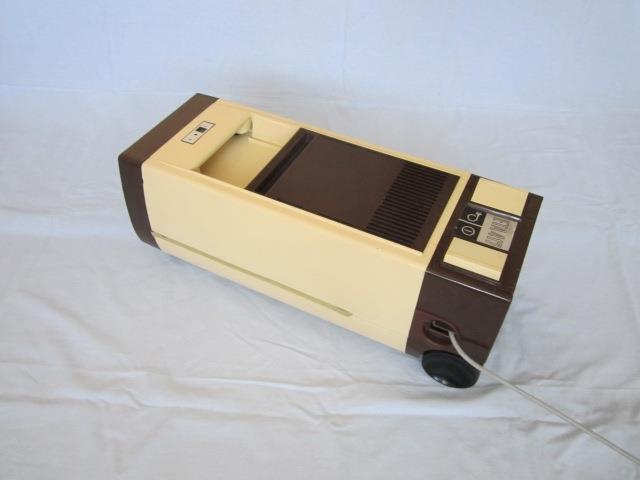

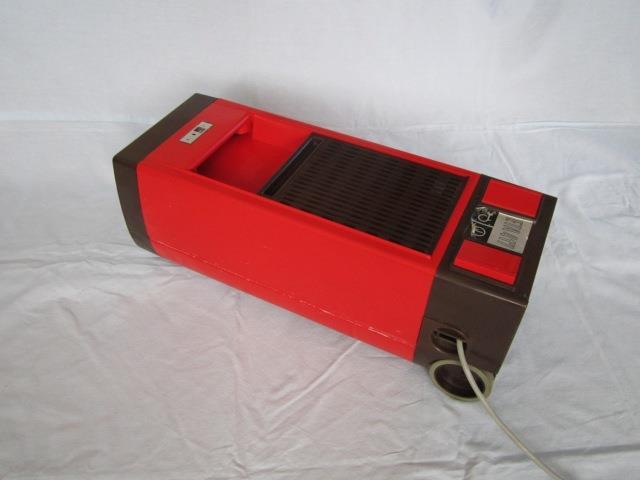

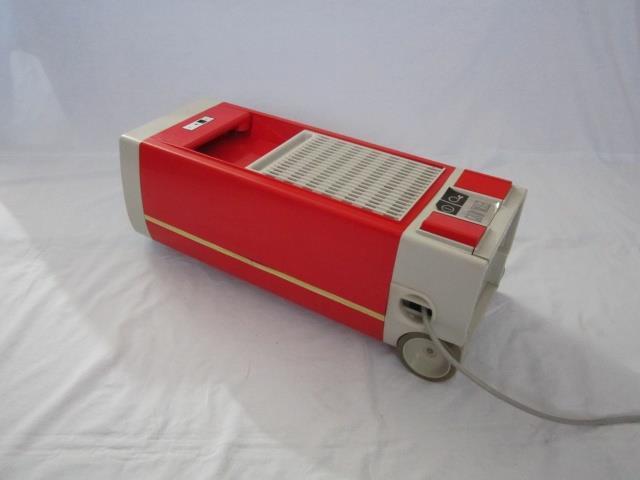

10 ETA 417/ W No. 01 Funkční/Zachovalý ETA 417/ W No. 06 Funkční/Zachovalý 9 Copyright by Dexies

11 ETA 417/ W No. 04 Funkční/Zachovalý ETA 417/ W No. 01 Funkční/Zachovalý 10 Copyright by Dexies

12 ETA 417/ W No. 02 Funkční/Zachovalý ETA 417/ W No. 12 Funkční/Zachovalý 11 Copyright by Dexies

13 12 Copyright by Dexies

14 13 Copyright by Dexies

15 14 Copyright by Dexies
