VERZE 4.0 FAN OF TOSHIBEL. Příručka k servisu a dekódování chybových hlášení

Transkript

1 VERZE 4.0 FAN OF TOSHIBEL Příručka k servisu a dekódování chybových hlášení

2 Toshibel PŘÍRUČKA K SERVISU A DEKÓDOVÁNÍ CHYBOVÝCH HLÁŠENÍ Verze 4.0 Souhrn nejdůležitějších údajů z originálních příruček společnosti TOSHIBA. Vydavatel: AIR-COND Klimaanlagen-Handelsgesellschaft m.b.h. Haushamer Straße 2, 8054 Graz-Seiersberg Srpen 2017 Za chyby tisku neneseme žádnou zodpovědnost. Přetisk je povolen pouze s výslovným souhlasem vydavatele! Tento souhrn v žádném případě nenahrazuje originální technické příručky společnosti TOSHIBA.

3 OBSAH HOME/RAS 4 ŘEŠENÍ POTÍŽÍ SCHÉMA CHLADICÍHO OKRUHU A UMÍSTĚNÍ ČIDEL ZMĚNA FREKVENCE DÁLKOVÉHO OVLADAČE Z KANÁLU A NA KANÁL B AUTOMATICKÝ RESTART PO VÝPADKU NAPÁJENÍ NASTAVENÍ POUZE CHLAZENÍ NEBO POUZE TOPENÍ BUSINESS/RAV 15 ŘEŠENÍ POTÍŽÍ CHYBOVÉ KÓDY SCHÉMA CHLADICÍHO OKRUHU A UMÍSTĚNÍ ČIDEL SADY PRO VÝPARNÍK VZT 22 ZAPOJENÍ SCHÉMA ZAPOJENÍ BUSINESS/VRF 29 ŘEŠENÍ POTÍŽÍ CHYBOVÉ KÓDY SCHEMATICKÉ ZNÁZORNĚNÍ ROZVODŮ CHLADIVA A UMÍSTĚNÍ ČIDEL DEAKTIVACE KOMPRESORU (ZÁLOŽNÍ PROVOZ) KÓDY NA 7-SEGMENTOVÉM DISPLEJI VENKOVNÍ JEDNOTKY DATA Z ČIDEL ZOBRAZENÁ NA DIGITÁLNÍM DISPLEJI VN - VĚTRACÍ JEDNOTKY S REKUPERACÍ FUNKČNÍ KÓDY 56 DN KÓDY ZMĚNA DN KÓDŮ OVLADAČI AMT31/32 (AMS41) ZMĚNA DN KÓDŮ OVLADAČI AMS CHYBOVÉ KÓDY PŘEDCHOZÍCH SÉRIÍ 61 SÉRIE RAV (R407C / R22) MMS R407C TRUBKOVÝ SYSTÉM SUPER MULTI R407C TRUBKOVÝ SYSTÉM SUPER MULTI MONITOROVÁNÍ 65 DIGITAL INVERTER (DI) A SUPER DIGITAL INVERTER (S-DI) MINI SMMS-e/SMMS-e/SHRM-e SMMS-i/ SHRM-i/SMMS-e/SHRM-e MOŽNOSTI OVLÁDÁNÍ 69 TCB-IFCB5-PE: OKENNÍ KONTAKT TCB-IFCB-4E2: MODUL HLÁŠENÍ PROVOZU, PORUCHY, DÁLKOVÉHO ZAPNUTÍ/VYPNUTÍ CN KONEKTORY PŘÍLOHA 78 PROUDOVÝ ODBĚR A JIŠTĚNÍ TABULKY ODPORŮ

4 HOME/RAS Řešení potíží u zařízení RAS Vlastní diagnostika pomocí infra dálkového ovladače (dotazování chybových kódů) 1. Jestliže LED kontrolka na vnitřní jednotce ukáže chybu, přejděte pomocí infračerveného dálkového ovladače do nabídky vlastní diagnostiky. 2. Když se klimatizační zařízení s infračerveným dálkovým ovladačem nachází v režimu vlastní diagnostiky, jsou na infračerveném dálkovém ovladači zobrazovány provozní stavy a informace o chybách prostřednictvím chybových kódů. V případě chyby blikají všechny LED kontrolky na vnitřní jednotce s frekvencí 5 Hz a po dobu deseti sekund zní pípání (píp, píp, píp...). Během vlastní diagnostiky bliká LED kontrolka Timer (Časovač) s frekvencí 5 Hz. Obsluha infračerveného dálkového ovladače v nabídce vlastní diagnostiky (1) Abyste otevřeli nabídku vlastní diagnostiky, zatlačte hrot tužky do otvoru [CHK]. Na displeji se zobrazí číslice 00. Během vlastní diagnostiky bliká LED kontrolka Timer (Časovač) s frekvencí 5 Hz (5 za sekundu). (2) Stiskněte tlačítko [TIMER ] Není-li uložena žádná chyba, dojde k jednomu pípnutí (píp) a zobrazení na displeji se bude měnit následovně: d 1E 22 Projděte pomocí infračerveného dálkového ovladače všech 35 chybových kódů (00 22). Viz tabulka 1. K následujícímu chybovému kódu se přesunete pomocí tlačítka [TIMER ]. V případě chyby blikají všechny LED kontrolky na vnitřní jednotce s frekvencí 5 Hz a na dobu 10 sekund zní pípání (píp, píp, píp...). Zapište si kontrolní kód uvedený na displeji dálkového ovladače. Kód je zobrazován formou dvoumístných alfanumerických znaků. Všechny kontrolky na vnitřní jednotce blikají (5krát za sekundu). (3) Pomocí tlačítka [CLR] můžete všechny chybové kódy vymazat z paměti. Zobrazí se kód 7F. (4) Stisknutím tlačítka [ ] opustíte nabídku vlastní diagnostiky. Displej infračerveného dálkového ovladače se opět přepne do běžného provozu. V rámci vlastní diagnostiky se používají následující alfanumerické znaky: je 5. je A. je C. je 6. je B. je D. 4 I TOSHIBA

5 HOME/RAS Chybové kódy u jednotek RAS 1. Po servisním zásahu se přepnete do běžného provozu stisknutím tlačítka START/STOP. 2. Po provedení vlastní diagnostiky vypněte a opět zapněte elektrické napájení, aby se zařízení vrátilo do výchozího stavu. Tímto krokem nedojde k vymazání případných chybových kódů ty zůstanou v paměti uloženy. Blokové rozlišení Chybový Blok kód Deska vnitřní jednotky Chybový kód 0C 0d 0F 11 Ob Tabulka 1 Popis chybového kódu Stav Příčina jednotky Zkrat nebo přerušení teplotního čidla v místnosti (čidla TA) Špatné umístění, zkrat nebo přerušení čidla výměníku tepla (čidla TC) Špatné umístění, zkrat nebo přerušení čidla výměníku tepla (čidla TCJ) Zablokovaný motor ventilátoru nebo chyba okruhu ventilátoru (desky) Došlo ke spuštění plovákového spínače. Žádný ukazatel 12 Chyba desky vnitřní jednotky Provoz pokračuje Provoz pokračuje Provoz pokračuje Stop Provoz pokračuje (venkovní jednotka se zastaví) Provoz pokračuje Deska vnitřní jednotky 13 Chyba čidla TC Stop Kabelový dálkový ovladač 30 Chyba komunikace s kabelovým dálkovým ovladačem Deska vnitřní jednotky 31 Výkonový kód nebyl nastaven Komunikační kabel a sériový signál Vnitřní jednotka je bez sériového signálu: 1. poškozený propojovací kabel 2. Otevřený klixon kompresoru Nedostatek chladiva Únik chladiva Do venkovní jednotky se neodesílá provozní signál Provoz pokračuje Provoz pokračuje Zobrazení Jakmile dojde ke zjištění chyby, je zobrazena na displeji. Jakmile dojde ke zjištění chyby, je zobrazena na displeji. Jakmile dojde ke zjištění chyby, je zobrazena na displeji. Jakmile dojde ke zjištění chyby, je zobrazena na displeji. Jakmile dojde ke zjištění chyby, je zobrazena na displeji. Jakmile dojde ke zjištění chyby, je zobrazena na displeji. Jakmile dojde ke zjištění chyby, je zobrazena na displeji. Jakmile dojde ke zjištění chyby, je zobrazena na displeji. Jakmile dojde ke zjištění chyby, je zobrazena na displeji. Ukazatel bliká, dokud je chyba aktivní, a zhasne, když je chyba odstraněna. Ukazatel bliká, dokud je chyba aktivní, a zhasne, když je chyba odstraněna. Odstranění poruchy 1. Zkontrolujte čidlo TA. 2. Pokud je čidlo TA v pořádku, zkontrolujte desku vnitřní jednotky. 1. Zkontrolujte čidlo TC. 2. Pokud je čidlo TC v pořádku, zkontrolujte desku vnitřní jednotky. 1. Zkontrolujte čidlo TCJ. 2. Pokud je čidlo TCJ v pořádku, zkontrolujte desku vnitřní jednotky. 1. Zkontrolujte desku vnitřní jednotky. 2. Pokud je deska vnitřní jednotky v pořádku, zkontrolujte motor ventilátoru. 1. Zkontrolujte odtok kondenzátu. 2. Zkontrolujte plovákový spínač. 3. Zkontrolujte konektory. Vyměňte desku vnitřní jednotky. 1. Zkontrolujte čidlo TC. 2. Zkontrolujte desku jednotky. Zkontrolujte připojení ke kabelovému dálkovému ovladači. Pouze u mezistropní jednotky G3DV Nastavte správně funkční kód 11. Pouze u mezistropní jednotky G3DV 1. Když se venkovní jednotka nerozeběhne: (1) Zkontrolujte nebo opravte propojovací kabel. (2) Zkontrolujte pojistku 25 A na desce venkovní jednotky. (3) Zkontrolujte pojistku 3,15 A na desce inverteru. 2. Zkontrolujte klixon, zkontrolujte dávku chladiva (tlaková zkouška!). 3. Zařízení pracuje standardně: Je-li k dispozici sériový signál mezi svorkami 2 a 3 vnitřní jednotky, vyměňte desku inverteru. Pokud sériový signál mezi svorkami 2 a 3 vnitřní jednotky není k dispozici, vyměňte desku vnitřní jednotky (sériový signál V~). Je-li k dispozici sériový signál mezi svorkami 2 a 3 vnitřní jednotky, vyměňte desku inverteru. Pokud sériový signál mezi svorkami 2 a 3 vnitřní jednotky není k dispozici, vyměňte desku vnitřní jednotky. TOSHIBA I 5

6 HOME/RAS Blokové rozlišení Popis chybového kódu Chybový kód Blok Chybový kód Příčina Stav jednotky Zobrazení Odstranění poruchy 14 Sepnutí přepěťového bezpečnostního okruhu inverteru (krátkodobé) Stop Jakmile dojde ke zjištění chyby, je zobrazena na displeji. 1. Pokud se kompresor nerozeběhne po zapnutí okamžitě: vyměňte desku. 2. Zkontrolujte LED diody venkovní jednotky. 16 Chyba hlášení otáček nebo zkrat vinutí kompresoru Stop Jakmile dojde ke zjištění chyby, je zobrazena na displeji. 1. Pokud se vyskytuje i při odpojeném kompresoru: vyměňte desku. 2. Pokud odpor vinutí ukazuje zkrat: vyměňte kompresor. 3. Zkontrolujte LED diody venkovní jednotky. Deska venkovní jednotky 17 Chyba v obvodu měření přepětí Stop Jakmile dojde ke zjištění chyby, je zobrazena na displeji. 1. Pokud se kompresor nerozeběhne po zapnutí okamžitě: vyměňte desku. 2. Zkontrolujte LED diody venkovní jednotky Zkrat nebo přerušení čidla venkovní jednotky Stop Jakmile dojde ke zjištění chyby, je zobrazena na displeji. 1. Zkontrolujte čidla (TE, TS) venkovní jednotky. 2. Zkontrolujte desku jednotky. 3. Zkontrolujte LED diody venkovní jednotky. 19 Zkrat nebo přerušení teplotního čidla horkých plynů (čidla TD) Stop Jakmile dojde ke zjištění chyby, je zobrazena na displeji. 1. Zkontrolujte čidlo TD. 2. Zkontrolujte desku jednotky. 3. Zkontrolujte LED diody venkovní jednotky. 1A Problém s ovládáním motoru ventilátoru venkovní jednotky Stop Jakmile dojde ke zjištění chyby, je zobrazena na displeji. 1. Chyba hlášení otáček, přepětí v ovládání, zablokovaný motor atd.: vyměňte desku nebo motor ventilátoru. 2. Zkontrolujte LED diody venkovní jednotky. Žádný ukazatel 1b Chyba čidla výměníku tepla venkovní jednotky (čidla TE) Provoz pokračuje 1. Zkontrolujte čidlo TE. 2. Zkontrolujte desku jednotky. 3. Zkontrolujte LED diody venkovní jednotky. Deska venkovní jednotky 1C Chyba hlášení otáček, chyba kompresoru (zablokování, přerušení atd.) Stop Jakmile dojde ke zjištění chyby, je zobrazena na displeji. 1. Pokud se objeví do 20 sekund po spuštění: chyba v rámci hlášení otáček: vyměňte kompresor. 2. Zkontrolujte LED diody venkovní jednotky. 07 Při spuštění je sériový signál v pořádku, později vypadne. (1) Otevřený klixon kompresoru Nedostatek chladiva Únik chladiva (2) Krátký výpadek proudu Provoz pokračuje Bliká během výpadku sériového signálu, zhasne po obnovení příjmu sériového signálu. 1. Proveďte opakované spuštění a vypnutí v intervalu od cca 10 do 40 minut (žádný kód během provozu), chybí chladivo (proveďte tlakovou zkoušku!). 2. Zařízení pracuje standardně: Je-li k dispozici sériový signál mezi svorkami 2 a 3 vnitřní jednotky, vyměňte desku inverteru; pokud sériový signál mezi svorkami 2 a 3 vnitřní jednotky není k dispozici, vyměňte desku vnitřní jednotky. 3. Zkontrolujte LED diody venkovní jednotky. 1d Kompresor se nerozeběhne (přepěťová kontrola po nějaké době po spuštění nereaguje) Stop Jakmile dojde ke zjištění chyby, je zobrazena na displeji. 1. Porucha kompresoru 2. Porucha vinutí kompresoru (chybí fáze) 3. Zkontrolujte LED diody venkovní jednotky. 03 Ostatní (včetně kompresoru) 1E Překročena teplota horkých plynů 117 C Stop Jakmile dojde ke zjištění chyby, je zobrazena na displeji. 1. Zkontrolujte čidlo horkých plynů (čidlo TD). 2. Únik chladiva 3. Vadný ventil PMV 4. Zkontrolujte LED diody venkovní jednotky. 1F Porucha kompresoru Stop Jakmile dojde ke zjištění chyby, je zobrazena na displeji. 1. Zkontrolujte napětí ( V +/-10 %). 2. Přetížení chladicího okruhu, zkontrolujte instalační podmínky (zkrat na vnějším difuzéru). 3. Zkontrolujte LED diody venkovní jednotky. 08 Špatná funkce 4cestného ventilu (hodnota čidla TC padá během režimu TOPENÍ) Provoz pokračuje Zkontrolujte funkci 4cestného ventilu. 20 Chyba ventilu PMV Stop Jakmile dojde ke zjištění chyby, je zobrazena na displeji. 1. Zkontrolujte LED diody na desce inverteru. 2. Zkontrolujte kabelové zapojení ventilu PMV. 3. Vyměňte ventil PMV. 4. Zkontrolujte LED diody venkovní jednotky. 21 Klixon Stop Otevřený klixon Přetížení kompresoru 6 I TOSHIBA

7 HOME/RAS RAS schéma chladicího okruhu a umístění čidel RAS- 107SKV-E6 / RAS-107SAV-E6 INDOOR UNIT Indoor heat exchanger T1 Temp. measurement TC P Pressure measurement Gauge attaching port Vacuum pump connecting port Deoxidized copper pipe Outer dia. : 9.52mm Thickness : 0.8mm Cross flow fan TA Deoxidized copper pipe Outer dia. : 6.35mm Thickness : 0.8mm Sectional shape of heat insulator Allowable height difference : 10m Allowable pipe length Max. : 15m Min. : 2m Chargeless : 15m Muffler 4-way valve Muffler TD Compressor ASM89D16UEZ Pulse Modulating valve at liquid side Strainer TS TO Outdoor heat exchanger Split capillary Ø1.2 x 100 Temp. measurement T2 Ø1.2 x 100 TE Propeller fan Refrigerant amount : 0.63 kg OUTDOOR UNIT NOTE : Gas leak check position Refrigerant flow (Cooling) Refrigerant flow (Heating) TOSHIBA I 7

8 HOME/RAS Změna frekvence dálkového ovladače z kanálu A na kanál B u nástěnných jednotek Výběr kanálu A nebo B u dálkového ovladače Nastavení dálkového ovladače Změna kanálu dálkového ovladače pro případy instalace 2 vnitřních jednotek těsně vedle sebe. Nastavení dálkového ovladače B: 1. Stisknutím tlačítka RESET na vnitřní jednotce zapněte zařízení. 2. Namiřte dálkový ovladač na vnitřní jednotku. 3. Hrotem tužky stiskněte a držte tlačítko CHK na dálkovém ovladači. Na displeji se zobrazí kód Stiskněte současně tlačítka MODE a CHK, na displeji se zobrazí kód B, kód 00 zhasne a klimatizační zařízení se vypne. Kanál B na dálkovém ovladači byl uložen. Poznámka: 1. Výše uvedený krok zopakujte, pokud chcete dálkový ovladač nastavit zpět na kanál A. 2. U kanálu A se na displeji ovladače nezobrazuje kód A. 3. Standardním továrním nastavením je kanál A. 1. Účel použití Tento postup slouží k tomu, aby se jedním dálkovým ovladačem mohla ovládat jen jedna vnitřní jednotka. 2. Popis Určeno k provozu jedné vnitřní jednotky v situaci, kdy jsou dvě vnitřní jednotky instalovány ve stejné nebo sousedící místnosti. Tato funkce zabraňuje tomu, aby obě jednotky současně přijímaly signál a prováděly dané příkazy. 3. Provoz Vnitřní jednotka, na které byl nastaven výběr dálkového ovladače B, přijímá signál dálkového ovladače na B. (Tovární nastavení výběru kanálu dálkového ovladače je u všech vnitřních jednotek vždy A. Pro nastavení kanálu A není k dispozici žádný ukazatel.) 4. Výměna baterií Při výměně baterií se kanál B neuloží je nutné ho znovu naprogramovat. Změna frekvence dálkového ovladače z kanálu A na kanál B u kazetových 4cestných jednotek Když jsou dvě vnitřní jednotky nainstalovány ve stejné místnosti nebo ve dvou sousedících místnostech, může dojít k tomu, že při použití dálkového ovladače budou současně reagovat obě jednotky. Tomu lze zabránit přepnutím jedné vnitřní jednotky a jednoho dálkového ovladače do nastavení kanálu B. (Výchozím nastavením je pro obě zařízení kanál A.) Pokud není nastavení vnitřní jednotky a dálkového ovladače stejné, nelze signál dálkového ovladače přijímat. 1. Nastavení dálkového ovladače Sejměte kryt a vložte baterie. Současným stisknutím tlačítek CHECK a MODE přepněte dálkový ovladač z kanálu A na kanál B. (Výchozím nastavením je kanál A.) 2. Nastavení jednotky Sejměte kryt řídicí jednotky povolte 3 šroubky a zatlačte proti háčkům. (Kryt zůstane viset na závěsu.) Na řídicí desce P.C. jednotky se nachází přepínač SW02. Pomocí DIP spínače 4 na SW02 lze vybrat nastavení dálkového ovladače. Přepněte DIP spínač 4 na SW02 do polohy ON (ZAPNUTO). OFF (VYPNUTO): nastavení A, ON (ZAPNUTO): nastavení B ON 6H ON 6H ON SW02 FAN 1 FAN 2 RE- START A B RC A/B Vyzkoušejte, zda lze vnitřní jednotku ovládat přepnutým dálkovým ovladačem. 8 I TOSHIBA

9 Změna frekvence dálkového ovladače z kanálu A na kanál B u mezistropních jednotek G3DV HOME/RAS Automatický restart u nástěnných jednotek Tato vnitřní jednotka je vybavena funkcí automatického restartu. Ta jednotce umožňuje opětovné spuštění (s nastavenými provozními podmínkami) v případě neočekávaného výpadku napájení. Provoz se bez předchozího varování spustí tři minuty po obnovení napájení. Tato funkce není součástí továrního nastavení, a proto je nezbytné ji aktivovat. Nastavení funkce automatického restartu Funkci automatického restartu nastavíte následujícím způsobem: Musí být zapnutý přívod napájení do zařízení. Funkci nelze nastavit, pokud je zařízení vypnuto. Po dobu tří sekund stiskněte tlačítko [RESET], které se nachází uprostřed předního panelu. Jednotka obdrží signál a třikrát zapípá. V případě neočekávaného přerušení napájení se jednotka opět sama automaticky spustí. Pokud se jednotka nachází v pohotovostním režimu (není v provozu) Provoz Popis Stiskněte tlačítko [RESET] na déle než 3 sekundy. (Méně než 10 sekund.) Jednotka se nachází v pohotovostním režimu. Jednotka začne pracovat. Zelená kontrolka svítí. Po uplynutí cca 3 sekund. Jednotka třikrát zapípá Zelená kontrolka bliká a pracuje dále. po dobu 5 sekund. RESET Jestliže v tuto dobu není potřeba použití jednotky, vypněte ji opětovným stisknutím tlačítka [RESET] nebo dálkovým ovladačem. Pokud je jednotka v provozu Provoz Popis Stiskněte tlačítko [RESET] na déle než 3 sekundy. (Méně než 10 sekund.) Jednotka je v provozu. Zelená kontrolka svítí. Jednotka přestane pracovat. Zelená kontrolka zhasne. Po uplynutí cca 3 sekund. Jednotka třikrát zapípá. Zelená kontrolka bliká po dobu 5 sekund. RESET Jestliže je v tuto dobu potřeba provozu jednotky, zapněte ji opětovným stisknutím tlačítka [RESET] nebo dálkovým ovladačem. Když svítí ukazatel kontroly filtru, plní tlačítko RESET funkci resetu filtru. TOSHIBA I 9

10 HOME/RAS Automatický restart u kazetových 4cestných jednotek Tato jednotka je navržena tak, aby mohl po výpadku proudu proběhnout automatický restart s provozním režimem, který byl nastaven před výpadkem proudu. INFORMACE Při dodávce jednotky je automatický restart nastaven na hodnotu OFF (VYPNUTO). V případě potřeby tuto funkci zapněte (hodnota ON). Nastavení automatického restartu Sejměte kryt řídicí jednotky povolte 3 šroubky a zatlačte proti háčkům. (Kryt zůstane viset na závěsu.) Na řídicí desce P.C. jednotky se nachází přepínač SW02. Pomocí DIP spínače 3 na SW02 lze vybrat nastavení automatického restartu. Přepněte DIP spínač 3 na SW02 do polohy ON (ZAPNUTO). OFF (VYPNUTO): bez automatického restartu, ON (ZAPNUTO): s automatickým restartem ON 6H SW01 TS ADJUST ON ON 6H ON SW02 4OFF FAN 1 A B FAN 2 RE- START RC A/B Automatický restart u mezistropních jednotek G3DV Aktivaci automatického restartu provedete následujícím způsobem: Napájení jednotky musí být zapnuto: funkce nebude nastavena, pokud je jednotka vypnutá. Funkci aktivujete stisknutím tlačítka [TEMPORARY] na jednotce pro příjem signálu a jeho přidržením na dobu 3 sekund (3 pípnutí a kontrolka OPERATION zabliká 5 krát za sekundu po dobu 5 sekund). V případě neočekávaného výpadku napájení jednotka následně automaticky spustí provoz. Pokud se jednotka nachází v pohotovostním režimu (není v provozu) Provoz Popis Stiskněte tlačítko [TEMPORARY] na déle než 3 sekundy. (Méně než 10 sekund.) Jednotka se nachází v pohotovostním režimu. Jednotka začne pracovat. Zelená kontrolka svítí. Po uplynutí cca 3 sekund uvolněte stisknuté tlačítko [TEMPORARY]. Jednotka třikrát zapípá Zelená kontrolka bliká a pracuje dále. po dobu 5 sekund. TEMPORARY button Jestliže v tuto dobu není potřeba provozu jednotky, vypněte ji opětovným stisknutím tlačítka [TEMPORARY] nebo dálkovým ovladačem. 10 I TOSHIBA

11 HOME/RAS Automatický restart u mezistropních jednotek G3DV INFORMACE FUNKCE AUTOMATICKÉHO RESTARTU není při dodávce továrně nastavena, tudíž je v případě potřeby nutné ji nastavit. Nastavení automatického restartu Provoz Popis Přesuňte přepínač do polohy AUTO RESTART ON. Po přesunutí přepínače do polohy automatického restartu ON zazní třikrát signální tón. (Během napájení jednotky.) Když dojde k obnovení napájení, systém se opět automaticky spustí. Funkce automatického restartu nepřijme žádné pokyny, pokud je pomocí dálkového ovladače zvolena funkce časovače. Pokud je jednotka v provozu Provoz Popis Stiskněte tlačítko [TEMPORARY] na déle než 3 sekundy. (Méně než 10 sekund.) Jednotka je v provozu. Zelená kontrolka svítí. Jednotka přestane pracovat. Zelená kontrolka zhasne. Po uplynutí cca 3 sekund uvolněte stisknuté tlačítko [TEMPORARY]. Jednotka třikrát zapípá. Zelená kontrolka bliká po dobu 5 sekund. TEMPORARY button Jestliže je v tuto dobu potřeba provozu jednotky, zapněte ji opětovným stisknutím tlačítka [TEMPORARY] nebo dálkovým ovladačem. TOSHIBA I 11

12 HOME/RAS Deaktivace automatického restartu u mezistropních jednotek G3DV Deaktivaci automatického restartu provedete následujícím způsobem: Opakujte postup pro nastavení: Jednotka obdrží signál a třikrát zapípá. Po odpojení hlavního napájení se bude muset jednotka zapnout prostřednictvím dálkového ovladače. Pokud se jednotka nachází v pohotovostním režimu (není v provozu) Provoz Popis Stiskněte tlačítko [TEMPORARY] na déle než 3 sekundy. (Méně než 10 sekund.) Jednotka se nachází v pohotovostním režimu. Jednotka začne pracovat. Zelená kontrolka svítí. Po uplynutí cca 3 sekund uvolněte stisknuté tlačítko [TEMPORARY]. Jednotka třikrát zapípá a pracuje dále. TEMPORARY button Jestliže v tuto dobu není potřeba provozu jednotky, vypněte ji opětovným stisknutím tlačítka [TEMPORARY] nebo dálkovým ovladačem. Pokud je jednotka v provozu Provoz Popis Stiskněte tlačítko [TEMPORARY] na déle než 3 sekundy. (Méně než 10 sekund.) Jednotka je v provozu. Zelená kontrolka svítí. Jednotka přestane pracovat. Zelená kontrolka zhasne. Po uplynutí cca 3 sekund uvolněte stisknuté tlačítko [TEMPORARY]. Jednotka třikrát zapípá. TEMPORARY button Jestliže je v tuto dobu potřeba provozu jednotky, zapněte ji opětovným stisknutím tlačítka [TEMPORARY] nebo dálkovým ovladačem. 12 I TOSHIBA

13 Nastavení POUZE chlazení nebo POUZE topení u venkovních jednotek RAS Multi Pouze RAS-3M26, 4M27 a 5M34UAV-E (E1); 3M26, 4M27 a 5M34S3AV-E (E1) HOME/RAS Prostřednictvím nastavení DIP spínače jsou k dispozici následující nastavení. Funkce Poloha nastavení Postup Chcete-li použít funkci úspory energie, přepněte spínač do polohy ZAPNUTO. Nastavení úspory energie Nastavení pouze chlazení Nastavení pouze topení ZAPNUTO VYPNUTO Funkce Power úspory save energie function Výběr Select omezení current proudu limit ZAPNUTO VYPNUTO Nastavení Cooling pouze only chlazení setting Nastavení Heating pouze only topení setting SW802 Č. 1 VYPNUTO ZAPNUTO ZAPNUTO VYPNUTO Č. 2 ZAPNUTO ZAPNUTO VYPNUTO VYPNUTO Omezení proudu 11 A 8,5 A Úplné Úplné (chyba) Při použití klimatizační jednotky pouze k chlazení přepněte spínač do polohy ZAPNUTO. (Pokud je na dálkovém ovladači vybrán provoz topení, venkovní jednotka se zastaví. Jestliže je u vnitřních jednotek smíšeno chlazení i topení, venkovní jednotka chladí.) Při použití klimatizační jednotky pouze k topení přepněte spínač do polohy ZAPNUTO. (Pokud je na dálkovém ovladači vybrán provoz chlazení, venkovní jednotka se zastaví. Jestliže je u vnitřních jednotek smíšeno chlazení i topení, venkovní jednotka topí.) Pouze chlazení (Mirai a Super Daiseikai 8) Chcete-li použít pouze chlazení, přestřihněte J804. Chcete-li použít pouze topení, přestřihněte J805. Upozornění: Nastavte spínač do správné polohy, než zapnete napájení. RAS MIRAI (R32 a R410A) Suzumi Plus (R32 a R410A) Daiseikai 8 S3 Multi (2M14, 2M18, 3M18) S3 Multi (3M26, 4M27, 5M34) Přestřižení můstku na P.C. desce nelze DIP spínač na P.C. desce. Servisní displej DIP spínač na P.C. desce. RAV všechny systémy Kód DN VRF všechny systémy Kód DN TOSHIBA I 13

14 HOME/RAS Pouze chlazení RAS / 2M14 / 2M18 / 3M18 COOLING ONLY mode for RAS-2M14 S3AV-E RAS-2M18 S3AV-E RAS-3M18 S3AV-E Configuration via service-display 1. Zapněte napájení 2. Min. na 5 sekund stiskněte SW01. Zobrazí se nastavení servisního spínače stiskněte SW01. Zobrazí se funkce Cooling Only stiskněte SW02. Dojde k nastavení funkce pouze chlazení na hodnotu ON. 5. Min. na 5 sekund stiskněte SW02. Proběhne uložení nastavení. 6. Min. na 5 sekund současně stiskněte SW01 a SW02. Dojde k zavření a opuštění nabídky nastavení. AIR-COND Klimaanlagen Handelsgesellscha m.b.h. Haushamer-Straße 2, 8054 Graz-Seiersberg, Austria Tel: +43 (0) I TOSHIBA

15 Řešení potíží u jednotek RAV Digital Inverter, Super Digital Inverter a Digital Inverter BIG Je možné pouze kabelovým dálkovým ovladačem (RBC-AMT32E, RBC-AMS41E a RBC-AMS54E-ES). Pomocí RBC-AMT32 a RBC-AMS41E BUSINESS/RAV HOME/RAS V případě výskytu chyby dojde k zobrazení kódu a čísla zařízení. K zobrazení chybového kódu dochází při provozu jednotky. Pokud není vidět žádný chybový ukazatel, zapněte jednotku a proveďte ověření paměti chyb podle níže uvedeného postupu. Chybový kód Číslo vadné vnitřní jednotky Čtení V případě výskytu problému lze paměť chyb vyvolat následujícím způsobem. (V paměti se uchovávají až 4 kódy.) Toto dotazování lze provést při provozu i v klidovém režimu. Postup Popis Při současném stisknutí tlačítek a na déle než 4 sekundy se objeví níže zobrazený ukazatel. Jakmile se objeví na displeji [Service Check], nachází se jednotka v režimu paměti chyb. Ukazatel [01: Error history order] v okně kódů. Ukazatel [Check Code] v okně čísel kódů. Pod ukazatelem UNIT No. se zobrazí adresa vnitřní jednotky s chybou [Indoor unit address with error]. Stisknutím tlačítek pro nastavení teploty se zobrazí chybové kódy v pořadí, v jakém k nim došlo. Pořadí je [01] (nejnovější) až [04] (nejstarší). UPOZORNĚNÍ: Stisknutím tlačítka [CL] dojde k vymazání všech chybových kódů. Po dotazování opustíte nabídku stisknutím tlačítka. TOSHIBA I 15

16 Pomocí RBC-AMS54E-ES: BUSINESS/RAV Kontrola chyby: Pokud se v klimatizační jednotce vyskytne chyba, objeví se na displeji dálkového ovladače chybový kód a číslo zařízení dotčené vnitřní jednotky. * K zobrazení chybového kódu dochází pouze při provozu. Cool 24 Code : P10 Unit : 2 2 Mode Fan Speed Check code Unit number of the malfunctioning indoor unit Čtení paměti poruch: 1. Stisknutím tlačítka [MENU] (4) vstupte do nabídky. 2. Stiskněte alespoň na 5 sekund tlačítko nabídky a tlačítko [ ] (3), abyste se dostali do další podnabídky. Cool 3. Následně se pomocí šipek (tlačítek 2/3) přesuňte na položku Historie výstrah a potvrďte její výběr tlačítkem [F2] (6) Model name label Room A 12:00 24 Mode 2,3 Fan Speed 5 6 The button LED lights while the air conditioning unit is running. 1 Temperature sensor 4. Stisknutím šipek (tlačítek 2/3) můžete vyvolat posledních 10 poruch. 5. Po dotazování tuto úroveň opustíte opakovaným stisknutím tlačítka [ CANCEL]. 16 I TOSHIBA

17 Chybové kódy jednotek RAV Infračervený přijímač Operation Timer Ready Kabelový dálkový ovladač Chybový kód Žádný ukazatel (dálkový ovladač nefunguje) E01*2 E02 E03 E04 Chyba vnitřní nebo venkovní jednotky Diagnostika a spuštění Projev Stav zařízení Zobrazení Žádná komunikace s hlavní vnitřní jednotkou * Zapojení dálkového ovladače * Vnitřní jednotka bez napětí * Nedokončená automatická adresace Žádná komunikace s hlavní vnitřní jednotkou * Komunikace mezi jednotkami / k dálkovému ovladači je přerušena (zobrazení na dálkovém ovladači) Vnitřní jednotka bez signálu (zobrazeno na dálkovém ovladači) Dálkový ovladač (včetně infračerveného) nebo síťový adaptér nekomunikuje Venkovní jednotka nevysílá sériový signál * Chyba v propojení * Závada venkovní desky P.C. * Závada vnitřní desky P.C. Stop Stop (Automatický restart) * Provoz při centrálním ovládání Stop (Automatický restart) * Provoz při centrálním ovládání Stop (Automatický reset) Stop (Automatický reset) Ihned po výskytu Ihned po výskytu Ihned po výskytu Ihned po výskytu E08 Dvojitá adresa vnitřních jednotek Stop Ihned po výskytu E09 E E14 E18 Více hlavních dálkových ovladačů (zobrazení na dálkovém ovladači) Chyba komunikace mezi vnitřními deskami P.C. * Chyba mezi deskou MCU pohonu ventilátoru a hlavní deskou Chyba komunikace mezi vnitřní deskou (MCC- 1570) a deskou rozhraní 0 10 V sady pro výparník VZT (RBC-DXC031) Chyba komunikace mezi hlavní vnitřní jednotkou a podřízenými jednotkami F01 Přerušení/zkrat čidla TCJ F02 Přerušení/zkrat čidla TC Stop (podřízená jednotka v provozu) Stop (Automatický reset) Ihned po výskytu Ihned po výskytu - - Stop (Automatický reset) Stop (Automatický reset) Stop (Automatický reset) Ihned po výskytu Ihned po výskytu Ihned po výskytu F04 Přerušení/zkrat čidla TD Stop Ihned po výskytu F06 Přerušení/zkrat čidla TE/TS Stop Ihned po výskytu F08 Přerušení/zkrat čidla TO V provozu Ihned po výskytu Zkontrolovat : svítí : nesvítí : bliká Dálkový ovladač bez napětí, chyba vnitřní paměti EEPROM * Zapojení dálkového ovladače * Chyba dálkového ovladače * Napájení vnitřní jednotky * Chyba vnitřní desky P.C. * Vnitřní paměť EEPROM (včetně zásuvky): Neustále se spouští automatické adresování Dálkový ovladač bez signálu 1. Propojení jednotek / dálkového ovladače 2. Chyba dálkového ovladače 3. Napájení vnitřních jednotek 4. Chyba vnitřní desky P.C. Chyba odesílání signálu z dálkového ovladače * Obvod v dálkovém ovladači: výměna Propojení dálkového ovladače, síťového adaptéru * Nefunguje LCD displej infračerveného dálkového ovladače (není zapojený) * Kód centrálního ovládání [97] 1. Výpadek venkovní jednotky * Chyba propojení, otevřený klixon * Komunikace IF-IPDU * Zapojení desky P.C.; chyba desky P.C. 2. Výpadek vnitřní jednotky * Zapojení desky P.C.; chyba desky P.C. Změny v propojení dálkového ovladače (skupinového/ samostatného) nebo výpadek proudu během automatické adresace * Nesrovnalosti ve skupinové adresaci po zapnutí napájení, automaticky se změní na [address setup mode] Nastavení hlavního dálkového ovladače a podřízených ovladačů (včetně infračervených): je možný pouze jeden hlavní dálkový ovladač 1. Zapojení dálkového ovladače 2. Napájení vnitřní jednotky 3. Chyba vnitřní desky P.C. Mezi vnitřní deskou a deskou rozhraní 0 10 V neprobíhá déle než 3 minuty žádná komunikace (připojení AB). 1. Zapojení dálkového ovladače 2. Napájení vnitřních jednotek 3. Chyba vnitřní desky P.C. 1. Čidlo TCJ 2. Chyba vnitřní desky P.C. 1. Čidlo TC 2. Chyba vnitřní desky P.C. 1. Čidlo TD 2. Chyba venkovní desky P.C. 1. Čidlo TE/TS 2. Chyba venkovní desky P.C. 1. Čidlo TO 2. Chyba venkovní desky P.C. BUSINESS/RAV TOSHIBA I 17

18 BUSINESS/RAV F10 Přerušení/zkrat čidla TA 18 I TOSHIBA Stop (Automatický reset) Ihned po výskytu F12 Přerušení/zkrat čidla TS Stop Ihned po výskytu F13 Přerušení/zkrat čidla TH Stop Ihned po výskytu Infračervený přijímač Operation Timer Ready Kabelový dálkový ovladač Chybový kód Diagnostika a spuštění Projev Stav Zobrazení F15 Teplotní čidla TE/TS vykazují chybu Stop Ihned po výskytu F29 Chyba paměti EEPROM vnitřní jednotky * Chyba čtení paměti EEPROM Stop (Automatický reset) Ihned po výskytu 1. Čidlo TA 2. Chyba vnitřní desky P.C. 1. Čidlo teploty sání TS 2. Chyba venkovní desky P.C. Chyba venkovní desky P.C. (Q201 je součástí čidla TH.) Zkontrolovat 1. Čidlo TE/TS 2. Chyba venkovní desky P.C 1. Vnitřní paměť EEPROM (zásuvka) 2. Chyba desky P.C. F31 Chyba paměti EEPROM venkovní jednotky Stop Ihned po výskytu Chyba venkovní desky P.C. H01 H02 H03 H04 H06 Porucha kompresoru * Objeví se při zjištění Kompresor se netočí * Po určité době po spuštění kompresoru reaguje přepěťová ochrana Chyba přepěťové ochrany * Proud je příliš vysoký, i když je kompresor vypnutý. * Napájení není správné Kontrola termostatem opláštění * Abnormální přehřívání kompresoru Systém nízkého tlaku chyba venkovní jednotky Stop Stop Stop Stop Ihned po výskytu Ihned po výskytu Ihned po výskytu Ihned po výskytu 1. Napájení 240 V +/-10 % 2. Přetížení chladicího okruhu 3. Měření proudu na straně AC 1. Kompresor (zadřený atd.): výměna 2. Zapojení kompresoru (chybí fáze) 3. Napájení (3fázový model) 1. Pokud se kompresor zastaví okamžitě po restartu: zkontrolujte IPDU 2. Problém s napájením 3. Problém s napětím/ propojením 1. Zkontrolujte termostat opláštění kompresoru a připojovací konektor 2. Zkontrolujte možné úniky chladiva, proveďte doplnění 3. Zkontrolujte, zda je úplně otevřený servisní ventil. 4. Zkontrolujte ventil PMV (pulzní ventil) 5. Zkontrolujte, zda nejsou zalomené Cu trubky Stop Ihned po výskytu Neobvyklý tlak (čidlo PS) L03 Více hlavních jednotek Stop Ihned po výskytu L07 Skupinová linka v jednotlivých jednotkách Stop Ihned po výskytu L08 Není nastavena skupinová adresa Stop Ihned po výskytu Změna zapojení dálkového ovladače (skupinového/samostatného) nebo ještě není dokončena adresace (konfigurace / kontrola adresace po přivedení napětí) * Pokud není adresace po přivedení napětí v pořádku, automatický přechod do address setup mode (reset adres) Změna zapojení dálkového ovladače (skupinového/samostatného) nebo ještě není dokončena adresace (konfigurace / kontrola adresace po přivedení napětí) * Pokud není adresace po přivedení napětí v pořádku, automatický přechod do address setup mode (reset adres) Změna zapojení dálkového ovladače (skupinového/samostatného) nebo ještě není dokončena adresace (konfigurace / kontrola adresace po přivedení napětí) L09 Vnitřní jednotka bez výkonu Stop Ihned po výskytu Výkonový kód (DN=11) L10 Špatný typ jednotky Stop Ihned po výskytu L20 L29 Dvojitá vnitřní centrální adresa (zobrazení na centrálním dálkovém ovladači) Ostatní chyby venkovní jednotky * Chyba komunikace CDB a IPDU (uvolněné konektory) * Nadměrná teplota chladiče (teplota přesahuje specifickou hodnotu) Stop (Automatický restart) Stop Ihned po výskytu Ihned po výskytu L30 Nezvyklé vypnutí venkovní jednotky Stop Ihned po výskytu * Pokud není adresace po přivedení napětí v pořádku, automatický přechod do address setup mode (reset adres) 1. Venkovní servisní deska P.C. 2. Zkontrolujte nastavení typu jednotky Nastavení centrální adresy (DN=03) 1. Připojení CDB a IPDU 2. Nezvyklé přetížení chladicího okruhu 1. Ovládání venkovní jednotky 2. Vnitřní deska P.C. : svítí : nesvítí : bliká

19 L31 Pracuje bezpečnostní okruh rozpoznání fází Provoz (kompresor se zastaví) Ihned po výskytu P01 Vnitřní jednotka, chyba ventilátoru Stop Ihned po výskytu P03 Infračervený přijímač Operation Timer Ready Kabelový dálkový ovladač Chybový kód Výstraha horkých plynů * Teplota přesahuje specifickou hodnotu Diagnostika a spuštění Stop Ihned po výskytu Projev Stav Zobrazení : svítí : nesvítí : bliká 1. Napájení (točivé magnetické pole, chybí fáze) 2. Venkovní deska P.C. Došlo ke zjištění chyby ventilátoru vnitřní jednotky (pracuje tepelné relé motoru ventilátoru) 1. Chladicí okruh (únik chladiva) 2. Chyba ventilu PMV 3. Chyba čidla TD Zkontrolovat BUSINESS/RAV P04 Vysoký tlak na čidle TE (teplota přesahuje specifickou hodnotu) Stop Ihned po výskytu 1. Přetížení chladicího okruhu 2. Čidlo TE 3. Venkovní deska CDB P05 Chyba rozpoznání nulové fáze Stop Ihned po výskytu Chyba venkovní jednotky P07 Chyba přehřívání chladiče Stop Ihned po výskytu Chyba venkovní jednotky P10 Plovákový spínač * Přerušení, závada atd. Stop Ihned po výskytu 1. Čerpadlo kondenzátu 2. Odvod kondenzátu 3. Plovákový spínač 4. Vnitřní deska P.C. P12 Chyba motoru ventilátoru DC ve vnitřní jednotce Stop Ihned po výskytu 1. Chyba čidla otáček 2. Přepětí motoru ventilátoru při provozu 3. Zablokovaný motor 4. Vnitřní deska P.C. P15 Chyba úniku chladiva Stop Ihned po výskytu Zkontrolujte čidla TD a TS P19 P22 P26 Chyba 4cestného ventilu * Hodnota čidla TC padá po spuštění režimu TOPENÍ Chyba motoru ventilátoru DC ve venkovní jednotce Přepěťové vypnutí inverteru (krátkodobé) Napěťová kontrola hlavního obvodu Stop (Automatický reset) Stop Stop Ihned po výskytu Ihned po výskytu Ihned po výskytu P29 Problém IPDU hlášení o rotaci Stop Ihned po výskytu P31 Hlavní jednotka se zastaví při chybovém hlášení na podřízené jednotce Stop (podřízená jednotka) (automatický reset) Ihned po výskytu 1. 4cestný ventil 2. Čidla TC/TCJ 3. Vnitřní deska P.C. 1. Chyba čidla otáček 2. Přepětí motoru ventilátoru při provozu 3. Zablokovaný motor 4. Venkovní deska CDB 1. Inverter se zastaví okamžitě po restartu; zkrat vinutí kompresoru 2. Zapojení IPDU Pokud chyba přetrvává i po odpojení: kompresor: vyměňte IPDU 1. Nastavení/chyba hl./podř. jednotek [E03], [L03], [L07], [L08] 2. Chyba vnitřní desky P.C. V případě chyby vnitřní jednotky je ventilátor ZAPNUTÝ, jelikož podřízená jednotka nekomunikuje s venkovní jednotkou. Chyba centrálního dálkového ovladače Infračervený přijímač Kabelový dálkový ovladač Diagnostika a spuštění Zkontrolovat Operation Timer Ready Chybový kód Projev Stav Zobrazení C05 Chyba odesílání z centrálního ovladače Provoz pokračuje Ihned po výskytu C06 Chyba na příjmu centrálního ovladače Provoz pokračuje Ihned po výskytu 1. Zapojení vedení BUS sběrnice, napájení vnitřních jednotek 2. Svorky U3, U4 3. Síťový adaptér P.C.desky 4. Chyba centrálního ovladače (nastavení centrálního, dálkového ovladače atd.) 5. Terminál (SW01) 1. Zapojení vedení sběrnice BUS, napájení vnitřních jednotek 2. Svorky U3, U4 3. Síťový adaptér P.C desky 4. Chyba centrálního ovládání (nastavení centrálního, dálkového ovladače atd.) 5. Terminál (SW01) P30 Upozornění na chybu vnitřní jednotky Provoz/stop (v závislosti na typu chyby) Ihned po výskytu Zkontrolujte chybový kód vnitřní jednotky TOSHIBA I 19

20 Chybové kódy prostřednictvím LED diod na venkovní desce série 2+3 BUSINESS/RAV RAV-SMxxx3AT-E, RAV-SPxxx2AT-E SW801: LED dispej s BIT 1, BIT 2 OFF V případě výskytu více chyb je zobrazována ta nejnovější. Pokud LED dioda svítí, je problém na straně P.C desky a jednotka se zastaví. Pokud LED dioda bliká, je problém na straně IPDU a jednotka se zastaví. Spuštění klixonu kompresoru má za následek přerušení sériové komunikace. Při opakovaném spuštění se proto objeví chyba sériové komunikace. Strana CDB Strana IPDU Č. Položka Typ A Chybový kód Typ B D800 (červená) LED displej D801 (žlutá) D802 (žlutá) D803 (žlutá) 1 Čidlo TE F Čidlo TD F Čidlo TS F Čidlo TO F08 1B 5 Výstraha horkých plynů P03 1E 6 Motor ventilátoru DC P22 1A 7 Chyba komunikace s IPDU (nezvyklé zastavení) L29 1C 8 Porucha vysokého tlaku P Chyba paměti EEPROM 10 Chyba komunikace v rámci IPDU (bez nezvyklého zastavení) 11 Ochrana IGBT proti zkratu P Chyba kontrolního obvodu P Chyba měření proudu H Zadřený kompresor H02 1D 15 Chyba kompresoru H01 1F : svítí : nesvítí : bliká (5 Hz) Chybový kód Chybové kódy se podle použitého dálkového ovladače rozlišují na typ A a typ B. Proto je nutné vzít v potaz, jaký dálkový ovladač je používán. Typ A: Kabelový dálkový ovladač, např. RBC-AMT32E, RBC-AS41E, RBC-AMS41E, RBC-AMS51E-ES, RBC-AMS54E-ES. Typ B: Kabelový dálkový ovladač RBC-SR1-PE, RBC-SR2-PE, centrální dálkový ovladač RBC-CR64-PE. 20 I TOSHIBA

21 RAV schéma chladicího okruhu a umístění čidel Venkovní jednotka: Muffler Ø L Solenoid valve Check valve P Check joint High-pressure side Pressure switch TO sensor TL sensor BUSINESS/RAV 4-way valve Check joint Low-pressure side TD sensor P Pressure sensor TE sensor Distributor Heat exchanger Ø8, 2 rows, 60 stages + Ø9.5, 1 row, 60 stages pass + under cool pass TS sensor Liquid tank Ø L PMV 1 Accumulator (8500cc) Ø161.6 Packed valve Ø12.7 Compressor DA550A3F-11M PMV 2 : Cooling : Heating : Strainer Ball valve Ø19.1 Vnitřní jednotka: (Indoor unit) Distributor (Strainer incorporated) TCJ sensor TC sensor Refrigerant pipe at liquid side (Outer dia : ØB) Air heat exchanger Refrigerant pipe at gas side (Outer dia : ØA) Heating Cooling To outdoor unit To outdoor unit TOSHIBA I 21

22 Zapojení jednotky RAV-DXC010 BUSINESS/RAV Teplotní čidla Teplotní čidla chladiva se zasouvají do navařených držáků čidel a zajišťují se pomocí dodané PŘIPEVŇOVACÍ DESKY. Vodiče čidel je nutné připojit následujícím způsobem: Čidlo TC ČERNÝ vstupní 2pólový konektor ČERNÝ 2pólový konektor Čidlo TCJ ČERVENÝ vstupní 2pólový konektor ČERVENÝ 2pólový konektor Čidlo TA ŽLUTÝ vstupní 2pólový konektor ŽLUTÝ 2pólový konektor Kabely čidel, které se dodávají v maximální povolené délce 5 m, nelze prodlužovat/zkracovat. Nadbytečnou délku stočte do vnitřní jednotky. Propojovací kabely mezi jednotkami Připojovací svorky 1/2/3/PE: Na rozhraní LC DX musí být propojeny s odpovídajícími připojovacími svorkami venkovní jednotky. Externí zapnutí/vypnutí Připojovací svorky 4/5: Příkaz externího zapnutí/vypnutí (230 V AC) na relé KP4. Pokud je na kontaktu napětí, systém se zapne. Jestliže je kontakt bez napětí, systém se vypne. Je-li systém zapnutý, je přesto možné zapnutí/vypnutí dálkovým ovladačem. Výstup motoru ventilátoru (230 V AC) Připojovací svorky 6/7: Výstup motoru ventilátoru 230 V AC (max. 3 A). Během fáze odtávání není výstup k dispozici. Sběrnicový kabel dálkového ovladače (A/B) Připojovací svorka A/B: K těmto připojovacím svorkám lze připojit doplňkové dálkové teplotní čidlo (TCB-TC21LE2). Kromě toho lze volitelně připojit buď druhý kabelový dálkový ovladač, nebo příslušenství RBC-FDP3-PE analogové rozhraní 0 10 V. Nelze však současně připojit druhý dálkový ovladač a příslušenství BMS. Provozní hlášení ventilátoru Připojovací svorky 8/9: Během spuštění motoru ventilátoru je uzavřený beznapěťový kontakt mezi svorkami 8/9. Signál výstrahy Připojovací svorky 10/11: Jestliže se v systému vyskytne chyba, zobrazí se prostřednictvím otevřeného beznapěťového kontaktu. Vstup chyby ventilátoru Připojovací svorky 12/13: K této připojovací svorce lze připojit monitorování funkce ventilátoru (dodaného zákazníkem) prostřednictvím beznapěťového kontaktu (např. monitorování diferenčního tlaku, kontakt ochrany motoru apod.). Uzavřený kontakt spustí chybové hlášení L30. Externí bezpečnostní kontakt Připojovací svorky 14/15: Pokud je tento kontakt otevřený déle než 1 minutu, spustí se chybové hlášení P10 a systém se automaticky vypne. Tento kontakt lze také využít pro účely protimrazové ochrany dodané zákazníkem. Není-li bezpečnostní kontakt používán, je nezbytné provést jeho přemostění. 22 I TOSHIBA

23 Zapojení jednotek VRF MM-DXC Napájení Připojovací svorky /L/N: Ovladač je nutné připojit k hlavní rozvodné síti přes jistič. Externí zapnutí/vypnutí Připojovací svorky 1/2: Zapnutí/vypnutí prostřednictvím externího beznapěťového kontaktu. Jestliže je kontakt uzavřený, systém se zapne. Pokud je kontakt otevřený, systém se vypne. Dojde-li k zapnutí systému prostřednictvím externího kontaktu, je přesto možné zapnutí/vypnutí dálkovým ovladačem. SADY PRO VÝPAR- NÍK VZT Vstup chyby ventilátoru Připojovací svorky 3/4: K této připojovací svorce lze připojit monitorování funkce externího ventilátoru (dodaného zákazníkem) prostřednictvím beznapěťového kontaktu (např. monitorování diferenčního tlaku, kontakt ochrany motoru apod.). Uzavřený kontakt spustí chybové hlášení L30 (12 V DC). Signál výstrahy z větrací sady Signál výstrahy z větrací sady (volitelně) Připojovací svorky 5/6: Když se v systému vyskytne chyba, je tento beznapěťový kontakt uzavřený. Provozní hlášení ventilátoru Připojovací svorky 7/8: Během spuštění motoru ventilátoru je uzavřený beznapěťový kontakt mezi svorkami 7/8 (250 V AC, 8 A). Externí bezpečnostní kontakt Připojovací svorky 9/10: Pokud je tento kontakt otevřený déle než 1 minutu, spustí se chybové hlášení P10 a systém se automaticky vypne (12 V DC). Tento kontakt lze případně využít také pro účely protimrazové ochrany dodané zákazníkem. Není-li bezpečnostní kontakt používán, je nezbytné provést jeho přemostění. Sběrnicový kabel vnitřní jednotky (U1/U2/ ) Připojovací svorky U1/U2 / : Podrobnosti týkající se zapojení sběrnice vnitřní jednotky najdete v návodu k instalaci venkovní jednotky VRF. Sběrnicový kabel dálkového ovladače (A/B) Připojovací svorky A/B: K těmto připojovacím svorkám lze volitelně připojit druhý kabelový dálkový ovladač. Propojení A/B se používá ke skupinovému ovládání. Teplotní čidla Teplotní čidla vybavená objímkami jsou zasunuta do navařených držáků čidel (k dispozici jsou 2 velikosti čidel: Ø 4 a Ø 6) a zajištěna pomocí dodaných připevňovacích plechů. Kabely čidel je nutné připojit následujícím způsobem: Připojovací svorka 50/51 Čidlo TC1, Ø 4 (HNĚDÁ) Připojovací svorka 54/55 Čidlo TCJ, Ø 6 (ČERVENÁ) Připojovací svorka 52/53 Čidlo TC2, Ø 6 (ČERNÁ) Připojovací svorka 56/57 Čidlo TA / SVORKA P (ŽLUTÁ) Čidla se nesmí prodlužovat. Dodaná délka 5 metrů představuje maximální povolenou délku. Pulzní ventil (PMV) Připojení prodlužovacího kabelu ventilu PMV se provádí následujícím způsobem: Připojovací svorka 81 BÍLÁ Připojovací svorka 84 MODRÁ Připojovací svorka 82 ŽLUTÁ Připojovací svorka 85 HNĚDÁ Připojovací svorka 83 ORANŽOVÁ Připojovací svorka 86 ČERVENÁ Kabel ventilu PMV se nesmí prodlužovat. Dodaná délka 5 metrů představuje maximální povolenou délku. TOSHIBA I 23

24 Schéma zapojení RAV-DXC010 SADY PRO VÝPARNÍK VZT Notes 1. The dashed lines indicate wiring on site. 2. indicate terminal blocks and the numbers within them are the terminal numbers. 3. Please refer to the installation manual for wiring instructions. TA - Sensor Optional Accessory TCJ - Sensor CN083 0V S1 S2 S3 0V S4 S6 S8 (whi) CN068 CN033 INT1 INT (blu) (grn) RBC-FDP3-PE 2 H M L TCC-NET D-BUS RELAY 3 RY004 A B DB DA GND R1 R2 1 RY CN UL 7 3 (red) 2 CN304 RY002 RY001 (gry) RY006 CN (whi) 2 2 Indoor Control P.C. Board 3 RY005 CN073 1 CN309 MCC (red) 2 (yel) CN030 (red) CN104 (yel) CN102 CN101 (red) (blk) CN080 (grn) TC - Sensor KP White LED Panel Live CN Fuse T5A (whi) CN067 CN (blk) (whi) 2 1 CN066 CN (whi) (whi) 2 CN025 CN041 CN050 CN074 CN075 CN061 CN032 CN060 (whi) (blu) (whi) (whi) (whi) (yel) (whi) (whi) A2 A1 Sub PC Board MCC-1520 KP CN (whi) CN02 (yel) KP KP1 A1 A2 KP2 A1 A2 KP2 11 Transformer A1 KP4 KP3 A KP A B Switch AC ~ Outdoor Unit External On / Off AC 230V Fan Output Bus A / B Operation Alarm Fan Error Safety Contact 24 I TOSHIBA

25 Schéma zapojení MM-DXC010 MM-DXC010 VRF DX COIL CONTROLLER (Individual / Header) Notes 1) The dashed lines indicate wiring on site. 2) 1 indicate terminal blocks with alphanumeric identification. BLU BLU 3) Please refer to the Installation manual for wiring instructions. 5m 5m 5m 5m 5m 5m 4) Factory setting (Individual): DN0E_0000 & DN14_ ) Group setting (Header): DN0E_0001 & DN14_0001. PMV TA - Sensor TCJ-Sensor TC2 - Sensor TC1 - Sensor 5m YEL RED YEL RED WHI YEL ORN BLU BRN RED BLK BLK BLK BLK BLK BLK BLK BLK BLK BLK 5m 5m 5m 5m 5m 5m 5m BRN WHI YEL RED BRN White LED Panel Live RBC-AMT32E CN WHI CN082 CN081 CN104 CN102 CN101 CN100 P301 H M L UL BLU BLK YEL RED BLK BRN RY004 1 RY007 1 CN066 2 WHI CN068 BLU RY002 RY WHI YEL ORN BLU BRN RED YEL YEL RED CN033 GRN Auto Restart MCC DN CODE VALUE CN304 Individual 0000 Mode GRY RY006 0E CN080 Selection Header 0001 GRN Device 3 RY Hi-Static 0006 CN079 CN309 Type RED 2 YEL kw Capacity CN073 1 Code 2 2 FUSE T5A RED 3 3 CN067 Individual 0000 Group BLK 14 Address CN072 Header 0001 WHI Disabled 0000 Enabled 0001 RED BLK BLK CN025 CN040 CN041 CN050 CN075 CN061 CN032 CN060 WHI BLU BLU WHI WHI YEL WHI WHI BRN BRN 3 CN070 WHI CN RED CN071 1 WHI CN074 WHI 6 2 A2 A1 FERRITE CN A B A1 A1 CORE YEL KP1 KP2 KP MCC-1520 A2 A2 BRN BLU CN01 KP WHI KP3 11 KP1 KP3 44 TRANSFORMER L N 1 2 U1 U2 A B BRN BRN BRN BLU BLU BLU YEL GRN BLK BLK RED RED RED RED ORN ORN ORN ORN BLU BLU BRN BRN POWER SUPPLY 220 / 240VAC 50Hz EXTERNAL ON / OFF CONTROL BUS U1 / U2 (24VDC Serial) CONTROL BUS A / B (24VDC Serial) ALARM OUTPUT Contact Rating 250VAC 6A OPERATION OUTPUT Contact Rating 250VAC 8A FAN ERROR Rating 12VDC SAFETY CONTACT Rating 12VDC SADY PRO VÝPARNÍK VZT TOSHIBA I 25

26 Konfigurace rozhraní RAV-DXC010 Deska sady pro výparník VZT není při dodávce předem nakonfigurována. Určité parametry je nutné nastavit pomocí DN kódů. SADY PRO VÝPARNÍK VZT DN KÓD VENKOVNÍ JEDNOTKA (RAV-****-E) SM563AT SM803AT SM1103AT SM1403AT SM1603AT SM2244AT8 SM2804AT8 SP564AT SP804AT SP1104AT(8) SP1404AT(8) SP1604AT VÝKONOVÝ KÓD VÝSTRAHA FILTRU (deaktivována) ADRESA CENTRÁLNÍHO OVLÁDÁNÍ 0099* standard 0d 0f AUTOMATICKÝ REŽIM (aktivovaný) 0000 standard AUTOMATICKÝ REŽIM (deaktivovaný) 0001 DOSTUPNÝ REŽIM (tepelné čerpadlo) 0000 DOSTUPNÝ REŽIM (pouze chlazení) 10 TYP JEDNOTKY ADRESA CHLADICÍHO OKRUHU 0099* 13 ADRESA JEDNOTKY 0099* 14 ADRESA SKUPINY 0099* 28 AUTOMATICKÝ RESTART deaktivovaný 0001 aktivovaný * 0099 Adresa není přiřazena (systémové adresy jsou přidělovány systémem v rámci automatické adresace). Centrální adresu (DN-03) lze přiřadit centrálním dálkovým ovladačem nebo kabelovým dálkovým ovladačem. Z toho vyplývající změny mohou způsobit chybné funkce. Konfigurace sady pro výparník VZT v rámci systému VRF Deska sady pro výparník VZT je při dodávce pro jednotky RAV předem nakonfigurována. Instalační pracovník však musí nastavit výkonový kód DN 11. Je-li jednotka MM-DXC010 použita jako hlavní jednotka, je nutné změnit také kódy DN 0E a DN 14. MODEL MM-DXC010 MM-DXV080 MM-DXC010 MM-DXV140 MM-DXC010 MM-DXV280 Výběr režimu (DN 0E) 0000* Samostatná jednotka 0000* Samostatná jednotka 0000* Samostatná jednotka 0001 Hlavní jednotka 0001 Hlavní jednotka 0001 Hlavní jednotka Typ jednotky (DN 10) 0006* 0006* 0006* Chladicí výkon v kw 5,6 7,1 8,0 11,2 14,0 16,0 22,4 28,0 Výkonový kód (DN 11) ** Adresa skupiny (DN 14) 0000* Samostatná jednotka 0000* Samostatná jednotka 0000* Samostatná jednotka 0001 Hlavní jednotka 0001 Hlavní jednotka 0001 Hlavní jednotka Automatický restart 0000* deaktivovaný 0000* deaktivovaný 0000* deaktivovaný (DN 28) 0001 aktivovaný 0001 aktivovaný 0001 aktivovaný MODEL MM-DXC012 MM-DXV080 MM-DXC012 MM-DXV140 MM-DXC012 MM-DXV280 Výběr režimu (DN 0E) 0001* 0001* 0001* Typ jednotky (DN 10) 0006* 0006* 0006* Chladicí výkon v kw 5,6 7,1 8,0 11,2 14,0 16,0 22,4 28,0 Výkonový kód (DN 11) ** Adresa skupiny (DN 14) 0002* 0002* 0002* Automatický restart 0000* deaktivovaný 0000* deaktivovaný 0000* deaktivovaný (DN 28) 0001 aktivovaný 0001 aktivovaný 0001 aktivovaný * Standardní hodnota (tovární nastavení) ** Během výroby všech sad DX dochází k funkční kontrole DN11_ I TOSHIBA

27 Schéma zapojení rozhraní RBC-DXC031 LC / VRF WIRING DIAGRAM (RBC-DXC031) SW3 LD3 LD2 LD1 See: SW1 / SW2 / SW3 Configuration CN7 CN1 1 2 WHI WHI 1 2 AC24V IN D/O OUT 2 OUT CN CN3 2 1 WHI ORN 2 Notes 1. The dashed lines indicate wiring on site. SW2 SW1 TCC-LINK 2. indicate terminal blocks and the numbers within them are the CN5 WHI terminal numbers. AN Please refer to the installation manual for wiring instructions. AN2 2 2 A/I 1 AN The DX-Interface can be configured as a LC or VRF system. COM 4 4 K2 K1 D/I 2 1 BLK : BLACK BLU : BLUE RED : RED GRY : GREY PNK : PINK GRN : GREEN WHI : WHITE BLK BLK 5m 1.2m YEL YEL YEL CN BLK 2 2 SW501 BLK BLK BLK Fuse T6.3A System LC VRF 1 1 BLK RED CN67 SW501_1 OFF ON CN103 1 CN m 1.2m BLK SW501_2 OFF OFF GRN 2 RED RED RED RED 1 KP3 6 TX-TOS CN2 WHI A2 A CN61 YEL 1 1 KP7 MCC-1570 COLOUR IDENTIFICATION A2 1 1 BRN : BROWN CN309 ORANGE Transformer 2 ORN : YEL 3 3 YEL White LED Panel Live : YELLOW G / Y : GREEN / YELLOW 5 6 CN60 WHI CN104 YEL CN73 1 BLK WHI 2 CN100 2 BRN CN40 CN41 CN80 CN34 CN82 WHI WHI BRN BLU BLU GRN RED BLU BLU 3 3 BLK 5m 5m A2 A2 KP4 KP5 BLK 1.2m A1 A1 KP6 A2 A1 A2 A2 KP2 KP1 BLU 1.2m A1 A1 A1 VRF ONLY TA Sensor TC2 Sensor TCJ Sensor ON 1 2 ON TC1 Sensor SW1 / SW2 / SW3 Configuration 5m BLK DO1 Function BLU BLU 0.6m BLK PMV SW1_0 Lower than capacity command SW1_1 Higher than capacity command SW1_2 Cooling oil recovery / heating refrigerant recovery control (VRF only) SW1_3 Cooling output SW1_4 Heating output SW1_5 Thermo ON VRF ONLY SW1_6 ~ F No function (For Future Development) E A B U1 U2 E VRF = Power Supply (1,2 Only) 1Ph 220~240VAC 50Hz LC = Outdoor (1,2,3) AI1 Analogue Input (0-10V) Capacity Demand DI_1 On / Off Input DI_2 Mode Input Cool / Heat D0_1 Digital Output 1 (User Defined) D0_2 Digital Output 2 (User Defined) Sub Bus A / B Main Bus U1 / U2 Safety Contact (Normally Closed) Rating 12VDC 11 CO Fan Error Input (Normally Open) Rating 12VDC KP1 12 NC 14 NO 11 CO KP2 12 NC 14 NO Fan Motor Active Digital Output 250VAC 6A 11 CO KP3 12 NC 14 NO Alarm Active Digital Output 250VAC 6A 11 CO KP4 12 NC 14 NO Defrost Mode Digital Output 250VAC 6A 11 CO KP5 12 NC 14 NO Start Up Control Active Digital Output 250VAC 6A (VRF Only) KP6 KP7 11 CO 12 NC 14 NO Pre-defrost Control Active Digital Output 250VAC 6A (VRF Only) 11 CO 12 NC 14 NO Cool (NO) Heat (NC) Digital Output 250VAC 6A DO2 Function SW2_0 Lower than capacity command SW2_1 Higher than capacity command SW2_2 Cooling oil recovery / heating refrigerant recovery control (VRF only) SW2_3 Cooling output SW2_4 Heating output SW2_5 Thermo ON SW2_6 ~ F No function (For Future Development) SW3 Function SW3_1_OFF Header Wired Remote fitted (Default) SW3_1_ON No Wired Remote / Follower Remote fitted SW3_2_OFF Stepped AI1 Demand Input (Default) SW3_2_ON Linear AI1 Demand Input SW3_2~8 Do not use (Default OFF) SADY PRO VÝPARNÍK VZT 17 TOSHIBA I 27

28 Konfigurace sady pro výparník VZT Konfigurace LC / VRF Sadu pro výparník VZT (RBC-DXC031) lze použít pro jednotky LC i systémy VRF. Standardně je konfi gurována jako model LC (při použití v rámci systému VRF se upraví pomocí DIP SW501 na MCC-1570). SADY PRO VÝPARNÍK VZT System VRF LC SW501_2 ON OFF SW501_1 OFF OFF Pro nastavení typu jednotky / výkonového DN kódu (je potřeba kabelový dálkový ovladač) Postupujte podle popisu pro nastavení kódů DN. Rozhraní používá kód DN nových typů jednotek 10_55. Ten je nastaven továrně. Technik musí nastavit výkonový kód (kód DN 11). Standardně je továrně nastaven na model s výkonem 10 PS (DN 10_23). Viz následující tabulka. - A B Na 4 sekundy současně stiskněte tlačítka Test/Set/CL, čímž potvrdíte režim nastavení kódů DN. Výkon (PS) 1 1, Výkonový kód (DN11) Chladicí výkon (kw) 2,5 3,6 5,6 8 11, ,4 28 Topný výkon (kw) 3,4 4 6,3 9 12, ,5 LC VRF (MM-DXV***) I TOSHIBA

29 Řešení potíží u jednotek VRF Jednotky MiNi SMMS, SMMS, SHRM, (-i,-e,...) Je možné pouze kabelovým dálkovým ovladačem (RBC-AMT32E, RBC-AMS41E a RBC-AMS54E-ES). Pomocí RBC-AMT32 a RBC-AMS41E V případě výskytu chyby dojde k zobrazení kódu a čísla zařízení. K zobrazení chybového kódu dochází při provozu jednotky. Pokud není vidět žádný chybový ukazatel, zapněte jednotku a proveďte ověření paměti chyb podle níže uvedeného postupu. Chybový kód Číslo vadné vnitřní jednotky Čtení V případě výskytu problému lze paměť chyb vyvolat následujícím způsobem. (V paměti se uchovávají až 4 kódy.) Toto dotazování lze provést při provozu i v klidovém režimu. BUSINESS/VRF Postup Popis Při současném stisknutí tlačítek a na déle než 4 sekundy se objeví níže zobrazený ukazatel. Jakmile se objeví na displeji [Service Check], nachází se jednotka v režimu paměti chyb. Ukazatel [01: Error history order] v okně kódů. Ukazatel [Check Code] v okně čísel kódů. Pod ukazatelem UNIT No. se zobrazí adresa vnitřní jednotky s chybou [Indoor unit address with error]. Stisknutím tlačítek pro nastavení teploty se zobrazí chybové kódy v pořadí, v jakém k nim došlo. Pořadí je [01] (nejnovější) až [04] (nejstarší). UPOZORNĚNÍ: Stisknutím tlačítka [CL] dojde k vymazání všech chybových kódů. Po dotazování opustíte nabídku stisknutím tlačítka. TOSHIBA I 29

30 Chybové kódy jednotek VRF Zobrazení chybového kódu na dálkovém ovladači a venkovní jednotce (Displej se 7 segmenty na desce) Způsob kontroly Na dálkovém ovladači (hlavním dálkovém ovladači, centrálním dálkovém ovladači) a kartě rozhraní venkovní jednotky (I/F) se nachází LCD displej (na dálkovém ovladači) nebo displej se 7 segmenty (karta rozhraní) zobrazující jednotlivé funkce. To vám umožňuje jednotlivé funkce kontrolovat. Pomocí vlastní diagnostiky a následující tabulky můžete snadno zjistit problémy nebo chyby jednotek. Seznam chybových kódů V následujícím seznamu najdete všechny chybové kódy: Kontrola pomocí dálkového ovladače pro vnitřní jednotku: Viz Displej na hlavním dálkovém ovladači v seznamu. Kontrola prostřednictvím venkovní jednotky: Viz Displej se 7 segmenty, venkovní jednotka v seznamu. Kontrola pomocí centrálního dálkového ovladače Al-NET: Viz Displej centrálního dálkového ovladače AI-NET v seznamu. Kontrola pomocí infračerveného dálkového ovladače pro vnitřní jednotku: Viz Displej bloku čidel přijímací jednotky v seznamu. BUSINESS/VRF zobrazeno Kabelový dálkový ovladač E01 E01*2 E02 Chybový kód Displej se 7 segmenty venkovní jednotky Chybový kód Doplňkový kód AI-NET Centrální dálkový ovladač E03 97 E04 4 E06 E08 E06 E07 E08 Počet vnitřních jednotek bez chyby Dvojitá adresa vnitřních jednotek E09 99 Dálkový ovladač Dálkový ovladač Dálkový ovladač Vnitřní jednotka Vnitřní jednotka Popis chyby Stav Příčina Zkontrolovat Chyba komunikace mezi vnitřní jednotkou a dálkovým ovladačem (zjištěná na straně dálkového ovladače) Žádná komunikace s hlavní vnitřní jednotkou * Zapojení mezi jednotkami / k dálkovému ovladači je přerušeno (spuštění na dálkovém ovladači) Vnitřní jednotka bez signálu (zjištěno na dálkovém ovladači) Dálkový ovladač (včetně infračerveného) nebo síťový adaptér nekomunikuje Venkovní jednotka nevysílá sériový signál * Chybné zapojení * Závada venkovní desky P.C. * Závada vnitřní desky P.C. Zastaví se pouze dotčená vnitřní jednotka Stop (Automatický restart) * Provoz u centrálního ovládání Zastaví se pouze dotčená vnitřní jednotka Zastaví se pouze dotčená jednotka Zastaví se pouze dotčená jednotka 4 I/F Omezený počet vnitřních jednotek Vše se zastaví I/F Chyba komunikace vnitřní/venkovní jednotky (zjištěná u venkovní jednotky) Vše se zastaví 96 Vnitřní I/F Dvojitá adresa vnitřních jednotek Vše se zastaví Dálkový ovladač Více hlavních dálkových ovladačů (zobrazeno na dálkovém ovladači) Zastaví se pouze dotčená jednotka Chybí signál mezi vnitřní deskou a dálkovým ovladačem Chybí signál mezi vnitřní deskou a dálkovým ovladačem Nešlo odeslat signál z dálkového ovladače Dálkový ovladač (včetně infračerveného) a síťový adaptér nekomunikují Vnitřní jednotka nepřijímá signál z venkovní jednotky Po uplynutí určité doby bez zpětného hlášení signálu se zobrazí kód [E06] Přerušení signálu po 30 sekundách Adresa vnitřní jednotky zadaná několikrát 2 dálkové ovladače (včetně infračerveného) jako hlavní (hlavní jednotka se zastaví, zbytek běžný stav) * Zapojení dálkového ovladače (A/B) * Přerušení, chyba kontaktu * Napájení vnitřní jednotky * Chyba desky P.C. * Chyba adresy dálkového ovladače (u dvou ovladačů jedné jednotky) * Chyba desky P.C. dálkového ovladače Dálkový ovladač bez signálu 1. Zapojení jednotek / dálkového ovladače 2. Chyba dálkového ovladače 3. Napájení vnitřních jednotek 4. Chyba vnitřní desky P.C. Chyba odesílání signálu z dálkového ovladače * Obvod v dálkovém ovladači: výměna Zapojení dálkového ovladače, síťového adaptéru * Nefunguje LCD displej infračerveného dálkového ovladače (není zapojený) * Kód centrálního ovládání [97] Zkontrolujte posloupnost zapínání vnitřní/ venkovní jednotky * Zkontrolujte adresu vnitřní jednotky * Zkontrolujte propojovací kabel * Zkontrolujte koncový odpor venkovní jednotky (SW30-2) Výpadek venkovní jednotky * Chybné zapojení, otevřený klixon * Zapojení desky P.C.; chyba desky P.C. Zkontrolujte provoz desky P.C. venkovní jednotky (vstup/výstup sériového signálu) * Napájení vnitřních jednotek * Propojovací kabel * Konektor vnitřní jednotky / desky P.C. * Konektor venkovní jednotky / desky P.C. * Závada vnitřní desky P.C. * Závada venkovní desky P.C. (I/F) * Rozhraní venkovní jednotky (SW30-2) * Zkontrolujte propojovací kabel Změna zapojení dálkového ovladače (skupinového/samostatného) nebo výpadek proudu během automatické adresace * Nesrovnalosti ve skupinové adresaci po zapnutí napájení, automaticky se změní na [address setup mode] Nastavení hlavního dálkového ovladače a podřízených ovladačů (včetně infračervených): je možný pouze jeden hlavní dálkový ovladač * Deska P.C. dálkového ovladače 30 I TOSHIBA

31 zobrazeno Kabelový dálkový ovladač E10 E12 E14 Chybový kód Displej se 7 segmenty venkovní jednotky Chybový kód E12 E14 Doplňkový kód 01: Komunikace vnitřní/venkovní jednotky 02: Komunikace venkovní/ venkovní jednotky Mezi vnitřní deskou DX-sady a deskou rozhraní 0 10 V neprobíhá déle než 3 minuty žádná komunikace (připojení AB). AI-NET Centrální dálkový ovladač CF Vnitřní jednotka 42 I/F Popis chyby Stav Příčina Zkontrolovat Chyba komunikace mezi vnitřními deskami P.C. * Chyba mezi deskou MCU pohonu ventilátoru a hlavní deskou Chyba při automatickém přiřazování adres Chyba komunikace mezi vnitřní deskou DX-sady a deskou rozhraní 0 10 V Zastaví se pouze dotčená jednotka Vše se zastaví E15 E15 42 I/F Chyba odesílání z dálkového ovladače Vše se zastaví E16 E17 E16 00: Překročený povolený výkon 01: Počet připojených vnitřních jednotek E18 97,99 E19 E20 E23 E25 E26 E19 E20 E23 E25 E26 00: Žádná hlavní jednotka 02: dvě nebo více hlavních jednotek 01: Připojení k venkovní jednotce jiných chladicích okruhů 02: Připojení k vnitřní jednotce jiných chladicích okruhů Chyba odesílání při komunikaci mezi venkovními jednotkami Dvojitá adresa u podřízených venkovních jednotek Adresa venkovní jednotky, ze které nelze přijmout standardní signál 89 I/F Vnitřní jednotka Vnitřní jednotka 96 I/F 42 I/F Počet připojených vnitřních jednotek / překročený povolený výkon Chyba komunikace mezi vnitřními jednotkami a rozdělovačem toku chladiva (Flow Box) Chyba komunikace mezi hlavní vnitřní jednotkou a podřízenými jednotkami Hlavní venkovní jednotky nemají spojení s vnitřními jednotkami Při automatické adresaci nalezeny jiné chladicí okruhy Vše se zastaví Zastaví se pouze dotčená jednotka Zastaví se pouze dotčená jednotka Vše se zastaví Vše se zastaví 15 I/F Chyba komunikace Vše se zastaví 15 I/F Dvojitá adresa u podřízených venkovních jednotek Vše se zastaví I/F Výpadek venkovní jednotky Vše se zastaví Problémy s napájením * Když se spustí automatická adresace, dochází k automatickému přiřazení adres všem chladicím okruhům. * Při spuštění automatické adresace venkovní jednotky dojde k zastavení automatické adresace Chyba komunikace mezi vnitřní deskou DX-sady (MCC- 1570) a deskou rozhraní 0 10 V (RBC-DXC031) Vnitřní jednotka nebyla během automatické adresace nalezena * Součet výkonu vnitřních jednotek přesahuje 135 % výkonu venkovních jednotek * Počet připojených vnitřních jednotek přesahuje 48 Poznámka: Pokud se tato chyba objeví po nouzovém nastavení provozu venkovní jednotky, nastavte No overloading detected. Nastavení No overloading detected : SW09/Bit2 na I/F při nastavení hlavní jednotky na ON Rozdělovač toku chladiva (Flow Box) bez komunikace Nelze udržet platnou pravidelnou komunikaci mezi hlavní vnitřní jednotkou a podřízenými jednotkami * Více venkovních jednotek v chladicím okruhu 1 * Žádné připojení k vnitřním jednotkám Během automatické adresace byla připojena venkovní jednotka jiného chladicího okruhu Na dobu 30 sekund nebo déle chybí signál z venkovní jednotky Dvojitá adresa venkovních jednotek Po uplynutí určité doby bez zpětného hlášení signálu z venkovní jednotky se zobrazí kód [E26] * Zapojení dálkového ovladače * Napájení vnitřní jednotky * Chyba vnitřní desky P.C. Zopakování automatické adresace po rozpojení propojovacího kabelu 01/02 U3/ U4 (rozpojení ostatních chladicích okruhů, TCC Link) * Propojovací kabel * Chyba napájení * Výpadek proudu * Vadná deska P.C. * Připojený výkon vnitřních jednotek * Celkový výkon vnitřních jednotek * Nastavení výkonu vnitřních/venkovních jednotek * Počet připojených vnitřních jednotek * Deska P.C. I/F venkovních jednotek * Zkontrolujte SW9, bit 2 * Zkontrolujte, zda je zapnuté napájení. * Zkontrolujte kabel mezi vnitřními jednotkami a rozdělovači toku chladiva (Flow Box). * Zapojení dálkového ovladače * Napájení vnitřních jednotek * Vnitřní deska P.C. Venkovní jednotka, která je připojena propojovacím kabelem mezi vnitřní a venkovní jednotkou (U1, U2), je hlavní jednotkou. * Propojovací vedení vnitřních/venkovních jednotek * Venkovní deska P.C. (I/F) * Zkontrolujte, zda má SW30 bit 2 hodnotu ON. * Během nastavení adresy Address setup rozpojte připojovací konektor systémů U1/ U2 U3/U4 * Napájení venkovních jednotek * Zapojení * Připojení venkovních desek P.C. * Venkovní deska P.C. (I/F) * Nastavení koncového odporu pro komunikaci mezi venkovními jednotkami * Poznámka: Neprovádějte ruční adresaci venkovních jednotek. * Pro venkovní jednotky se použije nouzový provoz * Napájení venkovní jednotky * Zapojení * Připojení venkovních desek P.C. * Venkovní deska P.C. (I/F) * Nastavení koncového odporu pro komunikaci mezi venkovními jednotkami BUSINESS/VRF TOSHIBA I 31

32 Chybový kód zobrazeno Kabelový dálkový ovladač Displej se 7 segmenty venkovní jednotky Chybový kód Doplňkový kód AI-NET Centrální dálkový ovladač Stav Příčina Zkontrolovat E28 E28 Čísla venkovních jednotek I/F Chyba podřízené venkovní jednotky Vše se zastaví Hlavní venkovní jednotka přijímá chybový kód od podřízené venkovní jednotky * Chybový kód se zobrazuje na podřízené venkovní jednotce. <Komfortní funkce> - Stisknete-li na déle než jednu sekundu SW04, když se na displeji se 7 segmenty hlavní venkovní jednotky zobrazuje kód [E28], zapne se ventilátor venkovní jednotky, která se v důsledku chyby vypnula. - Když současně stisknete SW04 a SW05, zapnou se ventilátory venkovních jednotek, které jsou v pořádku. Ventilátory zastavíte stisknutím SW05. BUSINESS/VRF E31 E31 A3-IPDU Ventilator Sub MCU IPDU A 0 0 0B C 0 0 0D E F I/F Chyba komunikace desky IPDU Chyba komunikace podřízené desky MCU Vše se zastaví Přerušená komunikace IPDU (desky P.C.) * Zkontrolujte zapojení/konektory desky P.C, IPDU a desky P.C. I/F * Chyba venkovní desky P.C. (I/F, IPDU, IPDU ventilátoru) * Vnější vlivy Symbol O ukazuje místo chyby desky IPDU. 80 Chyba komunikace mezi deskou MCU a podřízenou deskou MCU Vše se zastaví Komunikace mezi deskou MCU a podřízenou deskou MCU je přerušená * Provoz napájení (VYPNUTO na dobu 60 sekund nebo déle) * Chyba venkovní desky P.C. I/F F01 OF Vnitřní jednotka Chyba čidla TCJ Zastaví se pouze dotčená jednotka Přerušení nebo zkrat čidla TCJ * Zkontrolujte připojení/konektor čidla TCJ * Zkontrolujte odpor * Zkontrolujte chybu vnitřní desky P.C. F02 Od Vnitřní jednotka Chyba čidla TC2 Zastaví se pouze dotčená jednotka Přerušení nebo zkrat čidla TC2 * Zkontrolujte připojení/konektor čidla TC2 * Zkontrolujte odpor * Zkontrolujte chybu vnitřní desky P.C. F03 93 Vnitřní jednotka Chyba čidla TC1 Zastaví se pouze dotčená jednotka Přerušení nebo zkrat čidla TC1 * Zkontrolujte připojení/konektor čidla TC1 * Zkontrolujte odpor * Zkontrolujte chybu vnitřní desky P.C. F04 F04 19 I/F Chyba čidla TD1 Vše se zastaví F05 F05 A1 I/F Chyba čidla TD2 Vše se zastaví Přerušení nebo zkrat čidla CTD1 Přerušení nebo zkrat čidla TD2 * Zkontrolujte připojení/konektor čidla CTD1 * Zkontrolujte odpor * Zkontrolujte chybu venkovní desky P.C. (I/F) * Zkontrolujte připojení/konektor čidla TD2 * Zkontrolujte odpor * Zkontrolujte chybu venkovní desky P.C. (I/F) F06 F06 01: Chyba čidla TE1 02: Chyba čidla TE2 18 I/F Chyba čidla TE/TS Vše se zastaví Přerušení nebo zkrat čidla TE/TS * Zkontrolujte připojení/konektor čidla TE/TS * Zkontrolujte odpor * Zkontrolujte chybu venkovní desky P.C. (I/F) F07 F07 18 I/F Chyba čidla TL Vše se zastaví Přerušení nebo zkrat čidla TL F08 F08 1b I/F Chyba čidla TO Vše se zastaví Přerušení nebo zkrat čidla TO * Zkontrolujte připojení/konektor čidla TL * Zkontrolujte odpor * Zkontrolujte chybu venkovní desky P.C. (I/F) * Zkontrolujte připojení/konektor čidla TO * Zkontrolujte odpor * Zkontrolujte desku P.C. (I/F) F09 01: Chyba čidla TG1 02: Chyba čidla TG2 Chyba teplotního čidla plynu kondenzátoru venkovní jednotky (TG1, TG2) Vše se zastaví Došlo k přerušení/ zkratu teplotních čidel plynu kondenzátoru venkovní jednotky (TG1, TG2) * Chyba čidla TG1/TG2 F10 OC Vnitřní jednotka Chyba čidla TA, TSA Zastaví se pouze dotčená jednotka Přerušení nebo zkrat čidla TA, TSA * Zkontrolujte připojení/konektor čidla TA, TSA * Zkontrolujte odpor * Zkontrolujte chybu vnitřní desky P.C. F11 Vnitřní jednotka Chyba čidla TF Zastaví se pouze dotčená jednotka Přerušení nebo zkrat čidla TF * Zkontrolujte připojení/konektor čidla TF * Zkontrolujte odpor * Zkontrolujte chybu vnitřní desky P.C. F12 F12 01: Chyba čidla TS1 02: Chyba čidla TS2 A2 I/F Chyba čidla TS Vše se zastaví Přerušení nebo zkrat čidla TS * Zkontrolujte čidlo teploty sání TS * Zkontrolujte odpor * Zkontrolujte chybu venkovní desky P.C. (I/F) 32 I TOSHIBA

33 zobrazeno Kabelový dálkový ovladač F13 Chybový kód Displej se 7 segmenty venkovní jednotky Chybový kód F13 Doplňkový kód 01: Kompresor 1 02: Kompresor 2 03: Kompresor 3 AI-NET Centrální dálkový ovladač F15 F15 18 I/F F16 F16 43 I/F F17 F18 F17 F18 Popis chyby Stav Příčina Zkontrolovat 43 IPDU Chyba čidla TH Vše se zastaví Přerušení nebo zkrat čidla TH Vnitřní jednotka Vnitřní jednotka Chyba kabelu čidla venkovní teploty (TE1, TL) Špatná kabeláž tlakových čidel venkovní jednotky (Pd, Ps) Chyba čidla TOA Chyba čidla TRA Vše se zastaví Vše se zastaví Zastaví se pouze dotčená jednotka Zastaví se pouze dotčená jednotka F22 F22 I/F Chyba čidla TD3 Vše se zastaví F23 F23 43 I/F Chyba čidla Ps Vše se zastaví F24 F24 43 I/F Chyba čidla Pd Vše se zastaví F29 12 Vnitřní jednotka Chyba jiných vnitřních jednotek Zastaví se pouze dotčená jednotka F31 F31 1C I/F Chyba venkovní paměti EEPROM Vše se zastaví H01 H02 H03 H01 H02 H03 01: Kompresor 1 02: Kompresor 2 03: Kompresor 3 01: Kompresor 1 02: Kompresor 2 03: Kompresor 3 01: Kompresor 1 02: Kompresor 2 03: Kompresor 3 1F IPDU Výpadek kompresoru Vše se zastaví 1d IPDU 17 IPDU H04 H04 44 I/F Chyba kompresoru (zadřený) Chyba MG-CTT Chyba obvodu měření proudu * Proud je příliš vysoký, i když je kompresor vypnutý. * Napájení není správné Kontrola termostatem opláštění * Nezvyklé přehřívání kompresoru Vše se zastaví Vše se zastaví Vše se zastaví Když kompresor pracuje v režimu topení, udává čidlo TE1 neustále vyšší teplotu, než ukazuje čidlo TL (alespoň na minimální stanovenou dobu 3 minut) Záměna čidel vysokého tlaku Pd a nízkého tlaku Ps nebo nulové výstupní napětí Přerušení nebo zkrat čidla TOA Přerušení nebo zkrat čidla TRA Přerušení nebo zkrat čidla TD3 Nulové výstupní napětí čidla Ps Nulové výstupní napětí čidla Pd (čidlo je otevřené) Vzestup Pd > 4,15 MPa u zastaveného kompresoru Chyba vnitřní desky P.C. Chyba venkovní desky P.C. (I/F) Proudová ochrana inverteru zjistí přepětí a vypne systém Několik sekund po spuštění hlavního kompresoru dojde k přepětí Při zastavování kompresoru je odběr proudu vyšší než je specifikováno Kompresor 1 Spuštěná teplotní ochrana * Zkontrolujte připojení/konektor čidla TH * Zkontrolujte chybu venkovní desky P.C. * Chyba vnitřní IGBT, tepl. čidlo IPDU Vyměňte desku P.C. * Instalace čidel TE1 a TL * Zkontrolujte odpor * Venkovní deska P.C. (I/F) * Připojení čidla vysokého tlaku Pd * Připojení čidla nízkého tlaku Ps * Chyba čidla Pd nebo čidla Ps * Zkontrolujte desku P.C. (I/F) Zkontrolovat kompresi kompresoru * Zkontrolujte připojení/konektor čidla TOA * Zkontrolujte odpor * Zkontrolujte desku P.C. (I/F) * Zkontrolujte připojení/konektor čidla TRA * Zkontrolujte odpor * Zkontrolujte desku P.C. (I/F) * Zkontrolujte připojení/konektor čidla TD3 * Zkontrolujte odpor * Zkontrolujte desku P.C. (I/F) * Chybné zapojení čidla Ps a Pd * Připojení čidla Ps * Chyba čidla Ps Zkontrolovat kompresi kompresoru * Zkontrolujte chybu 4cestného ventilu * Chyba venkovní desky P.C. (I/F) * Chyba v okruhu SV4, SV5 * Připojení čidla Pd * Chyba čidla Pd * Chyba venkovní desky P.C. (I/F) * Zkontrolujte vnitřní desku P.C. (chyba paměti EEPROM) * Napájení * Kolísání fází * Venkovní deska P.C. (I/F) * Napájení (AC V +/-10 %) * Chyba kompresoru * Přetížení chladicího okruhu * Chyba venkovní desky P.C. (IPDU) * Chyba kompresoru * Napájení (AC %, 415 V +10 %) * Zapojení kompresoru / chyba fází * Připojení na desce P.C. IPDU * Funkce doplňkového topení (Zadržování chladiva v kompresoru) * Chyba desky P.C. (IPDU) * Venkovní MG-CTT Pokud se kompresor zastaví okamžitě po restartu: Zkontrolujte venkovní desku P.C. (IPDU) * Problém s napájením * Problém s napětím/zapojením * Termostat opláštění a připojovací konektor * Zkontrolujte, zda nejsou zalomené trubky * Teplotní ochrana (připojení, deska P.C.) * Otevřené servisní ventily (strana plynu i kapaliny) * Funkce venkovního ventilu PMV * Okruh SV4 netěsní * Zapojení/instalace okruhu SV4 * Ventil PMV vnitřních jednotek * Funkce 4cestného ventilu * Nedostatek chladiva * Okruh SV5 netěsní BUSINESS/VRF TOSHIBA I 33

34 BUSINESS/VRF zobrazeno Kabelový dálkový ovladač Chybový kód Displej se 7 segmenty venkovní jednotky Chybový kód Doplňkový kód AI-NET Centrální dálkový ovladač H05 H05 I/F Čidlo odvzdušnění (TD1) Chyba zapojení Popis chyby Stav Příčina Zkontrolovat Vše se zastaví Byla zjištěna chyba zapojení/ instalace nebo uvolnění venkovního čidla odvzdušnění (TD1). Výstupní teplota kompresoru 1 (TD1) nestoupá, přestože je kompresor v provozu. H06 H06 20 I/F Porucha nízkého tlaku Vše se zastaví Nízký tlak pod 0,02 MPa H07 H08 H07 H08 Čísla venkovních jednotek se zobrazí jen na hlavní jednotce 01: Chyba čidla TK1 02: Chyba čidla TK2 03: Chyba čidla TK3 04: Chyba čidla TK4 05: Chyba čidla TK5 I/F Ochrana proti nedostatku oleje Vše se zastaví I/F Chyba teploty pro zjištění hladiny oleje H14 H14 44 I/F Provoz klixonu kompresoru 2 Vše se zastaví H15 H15 I/F Chybné zapojení čidla TD2 (neúplné) Vše se zastaví Kompresor (v provozu) zjistí nepřetržitě nízkou hladinu oleje po dobu cca 2 hodin Přerušení nebo zkrat čidla Výstupní teplota čidla TD2 nestoupá, přestože kompresor 2 je v provozu. * Instalace čidla TD1, TK1, TK2, TK3, TK4 a TK5 * Připojení a zapojení čidla TD1, TK1, TK2, TK3, TK4 a TK5 zapojení * Odpor čidla TD1 * Chyba venkovní desky P.C. (I/F) * Otevřené servisní ventily (strana plynu i kapaliny) * Problém venkovního ventilu PMV * Problém okruhu SV2 a SV4 * Chyba čidla nízkého tlaku (Ps) * Zanesené filtry vnitřních jednotek * Stav otevření vnitřního ventilu PMV * Ucpaný rozvod chladiva * Problém s venkovním ventilátorem (v režimu TOPENÍ) * Nedostatek chladiva * Ucpaný obvod přídavného výměníku tepla na straně kapaliny * Chyba 4cestného ventilu * Chybné zapojení výtlaku/sání hlavního rozvodu * Chladicí/topná jednotka FS * Připojení potrubního rozvodu výtlaku/sání Přívod k chladicí/topné jednotce FS a do místnosti * Chybné zapojení ventilu SVD/SVS a chyba při montáži cívky * Otevřený stav ventilu SVS * Chyba obvodu měření SV * Problém s ventilem PMV vnitřní jednotky * Zablokovaný rozvod chladiva <Zkontrolujte všechny venkovní jednotky v příslušném rozvodu> * Vyrovnávací potrubí servisního ventilu, aby se ověřilo úplné otevření. * Připojení a instalace čidel TK1, TK2, TK3, TK4 a TK5 * Odpor čidel TK1, TK2, TK3, TK4 a TK5 * Únik chladiva nebo oleje ve stejném rozvodu * Chyba ventilů SV3A, SV3B, SV3C, SV3D, SV3E a SV3F * Ucpaný zpětný okruh oleje od odlučovače oleje * Ucpaný okruh vyrovnávání oleje * Únik z okruhu SV6 * Zkontrolujte připojení/konektor čidla * Zkontrolujte odpor * Zkontrolujte desku P.C. (I/F) * Instalace čidla TD2, TK1, TK2, TK3 * Připojení čidla TD2, TK4, TK5 přípojka a zapojení * Odpor čidla TD2 * Chyba venkovní desky P.C. (I/F) 34 I TOSHIBA

35 zobrazeno Kabelový dálkový ovladač H16 Chybový kód Displej se 7 segmenty venkovní jednotky Chybový kód H16 Doplňkový kód 01: Chyba okruhu oleje TK1 02: Chyba okruhu oleje TK2 03: Chyba okruhu oleje TK3 04: Chyba okruhu oleje TK4 05: Chyba okruhu oleje TK5 AI-NET Centrální dálkový ovladač Popis chyby Stav Příčina Zkontrolovat d7 I/F Chyba zjišťování stavu oleje Vše se zastaví H25 H25 I/F Chybné zapojení čidla TD3 (neúplné) Vše se zastaví L02 L02 L03 96 Vnitřní jednotka Vnitřní jednotka U různých venkovních jednotek se tato jednotka zastaví (nesouvisí s výměníkem tepla) Více hlavních jednotek Zastaví se pouze dotčená jednotka Zastaví se pouze dotčená jednotka L04 L04 96 I/F Dvojitá adresa systému Vše se zastaví L05 96 I/F L06 L06 Počet vnitřních jednotek s prioritou 96 I/F Priorita vnitřních jednotek byla zadána víckrát (zobrazeno na vnitřní jednotce s prioritou) Priorita vnitřních jednotek byla zadána víckrát (ukazatel na všech jednotkách bez priority) Vše se zastaví Vše se zastaví Nedochází ke změně teploty u TK1, přestože kompresor 1 byl spuštěn. Nedochází ke změně teploty u TK2, přestože kompresor 2 byl spuštěn. Nedochází ke změně teploty u TK3, přestože kompresor 3 byl spuštěn. Nedochází ke změně teploty u TK4, přestože kompresor 4 byl spuštěn. Nedochází ke změně teploty u TK5, přestože kompresor 5 byl spuštěn nebo rozdíl změn ostatních čidel TK ve specifikovaném rozsahu pouze v rámci specifikované doby Výstupní teplota (TD3) nestoupá, přestože je kompresor 3 v provozu. V případě různých venkovních jednotek (neodpovídá výměníku tepla typu vzduchvzduch) Ve skupině je více hlavních jednotek Adresa systému byla zadána víckrát Priorita vnitřních jednotek byla zadána víckrát Priorita vnitřních jednotek byla zadána víckrát * Přerušení připojení čidla TK1 * Odpor čidla TK1 * Chyba připojení čidla TD1, TD2, TD3, TK1, TK2, TK3, TK4 a TK5 * Špatná funkce ventilu SV3E nebo SV3F * Ucpaná kapilára vyrovnávacího obvodu oleje a špatná funkce servisního ventilu * Zadržování chladiva v kompresoru * Přerušení připojení čidla TK2 * Odpor čidla TK2 * Chyba připojení čidla TD1, TD2, TD3, TK1, TK2, TK3, TK4 a TK5 * Špatná funkce ventilu SV3E nebo SV3F * Ucpaná kapilára vyrovnávacího obvodu oleje a špatná funkce servisního ventilu * Zadržování chladiva v kompresoru * Přerušení připojení čidla TK3 * Odpor čidla TK3 * Chyba připojení čidla TD1, TD2, TD3, TK1, TK2, TK3, TK4 a TK5 * Špatná funkce ventilu SV3E nebo SV3F * Ucpaná kapilára vyrovnávacího obvodu oleje a špatná funkce servisního ventilu * Zadržování chladiva v kompresoru * Přerušení připojení čidla TK4 * Odpor čidla TK4 * Chyba připojení čidla TD1, TD2, TD3, TK1, TK2, TK3, TK4 a TK5 * Špatná funkce ventilu SV3E nebo SV3F * Ucpaná kapilára vyrovnávacího obvodu oleje a špatná funkce servisního ventilu * Zadržování chladiva v kompresoru * Přerušení připojení čidla TK5 * Odpor čidla TK5 * Chyba připojení čidla TD1, TD2, TD3, TK1, TK2, TK3, TK4 a TK5 * Špatná funkce ventilu SV3E nebo SV3F * Ucpaná kapilára vyrovnávacího obvodu oleje a špatná funkce servisního ventilu * Zadržování chladiva v kompresoru * Instalace čidla TD3, TK1, TK2, TK3, TK4, TK5 * Připojení a zapojení čidla TD3, TK1, TK2, TK3, TK4 a TK5 zapojení * Odpor čidla TD3 * Chyba venkovní desky P.C. (I/F) * Zkontrolujte venkovní jednotku (kontrola, zda venkovní jednotka odpovídá výměníku tepla typu vzduch-vzduch či nikoli) * Adresy vnitřních jednotek * Změna zapojení dálkového ovladače (skupinového/samostatného) nebo ještě není dokončena adresace (konfigurace / kontrola adresace po přivedení napětí) * Pokud není adresace po přivedení napětí v pořádku, automatický přechod do address setup mode (reset adres) * Adresu systému * Nastavení priority vnitřních jednotek (pouze jedna v rámci systému) * Zkontrolujte nastavení priority na vnitřních a venkovních jednotkách BUSINESS/VRF TOSHIBA I 35

36 Chybový kód zobrazeno Kabelový dálkový ovladač Displej se 7 segmenty venkovní jednotky Chybový kód Doplňkový kód AI-NET Centrální dálkový ovladač Popis chyby Stav Příčina Zkontrolovat L07 99 Vnitřní jednotka Připojení skupinového ovládání k jednotlivým vnitřním jednotkám Zastaví se pouze dotčená jednotka Minimálně jedna vnitřní jednotka ze skupiny je nastavena na individuální ovládání * Adresy vnitřních jednotek (DN14) * Změna zapojení dálkového ovladače (skupinového/samostatného) nebo ještě není dokončena adresace (konfigurace / kontrola adresace po přivedení napětí) * Pokud není adresace po přivedení napětí v pořádku, automatický přechod do address setup mode (reset adres) L08 L08 99 Vnitřní jednotka Není nastavena skupina/adresa vnitřních jednotek Zastaví se pouze dotčená jednotka Není nastavena adresa pro vnitřní jednotky * Adresy vnitřních jednotek * Změna zapojení dálkového ovladače (skupinového/samostatného) nebo ještě není dokončena adresace (konfigurace / kontrola adresace po přivedení napětí) * Pokud není adresace po přivedení napětí v pořádku, automatický přechod do address setup mode (reset adres) BUSINESS/VRF L09 46 Vnitřní jednotka Není nastaven výkon vnitřní jednotky Zastaví se pouze dotčená jednotka L10 L10 88 I/F Není nastaven výkon venkovní jednotky Vše se zastaví L12 L12 01: Chyba instalace rozdělovače toku chladiva (Flowbox) I/F I/F Rozdělovač toku chladiva (Flowbox) mimo aplikační nastavení Vše se zastaví Není nastaven výkon vnitřních jednotek Nebyl přestřižen můstek (jumper) umístěný na desce P.C. I/F Kombinace předchozích sérií rozdělovačů toku chladiva (Flowbox) se systémem > 44 PS venkovních jednotek Poznámka: Zobrazení kódu proběhne při prvním zapnutí napájení * Nastavte výkon vnitřních jednotek (DN=11) * Zkontrolujte nastavení na desce P.C. I/F * Venkovní servisní deska P.C. * Zkontrolujte nastavení typu modelu, zapojení, můstek (jumper) * Zkontrolujte typ venkovních jednotek * Zkontrolujte typ rozdělovače typu chladiva (Flow Box) * Zkontrolujte omezenou instalaci zařízení Flow Box L17 L17 Byla připojena stará venkovní jednotka (před sérií 4) Nekompatibilita s venkovní jednotkou L18 L18 Chyba rozdělovače toku chladiva (Flow Box) Požadavek na chlazení a topení u více vnitřních jednotek s pouze jedním rozdělovačem toku chladiva (Flow Box) L20 98 AI-NET, vnitřní jednotka Dvojitá vnitřní centrální adresa (spuštění na centrálním dálkovém ovladači) Vše se zastaví Dvojitá centrální adresa * Nastavení centrální adresy (DN=03) * Zkontrolujte síťový adaptér desky P.C.(v případě Al-NET) L28 L28 I/F Překročení počtu venkovních jednotek Vše se zastaví Více než 3 venkovní jednotky * Počet venkovních jednotek (max. 3 v rámci systému) * Zapojení mezi venkovními jednotkami * Chyba venkovní desky P.C. (I/F) A3-IPDU Venti lator IPDU L29 L A 0 0 0B C 0 0 0D E F I/F Chyba počtu desek IPDU Ostatní chyby venkovní jednotky * Chyba komunikace desek CDB a IPDU (uvolněná připojení) * Nadměrná teplota chladicí plochy (teplota přesahuje specifickou hodnotu) Vše se zastaví Příliš nízký počet desek IPDU při zapnutí * Nastavení modelu na venkovní servisní desce P.C. I/F * Připojení komunikace UART * Chyba A3-IPDU, IPDU ventilátoru a desky P.C. I/F * Připojení CDB a IPDU * Nezvyklé přetížení chladicího okruhu Poznámka: UART: Universal Asynchronous Receiver Transmitter (univerzální asynchronní přijímač a vysílač) Symbol O ukazuje místo chyby desky IPDU L30 L30 Zjištěná adresa vnitřní jednotky b6 Vnitřní jednotka Externí zablokování vnitřní jednotky Nezvyklé vypnutí venkovní jednotky Zastaví se pouze dotčená jednotka Bylo spuštěno chybové hlášení vnitřní jednotky CN80 (dodatečný konektor, např. pro čerpadlo kondenzátu). * Venkovní jednotka je spojena s připojením (CN80): 1) Chyba externího zařízení 2) Chyba vnitřní desky P.C. * Venkovní jednotka není spojena s připojením (CN80): 1) Chyba vnitřní desky P.C. 36 I TOSHIBA

37 zobrazeno Kabelový dálkový ovladač Chybový kód Displej se 7 segmenty venkovní jednotky Chybový kód Doplňkový kód AI-NET Centrální dálkový ovladač P01 11 Vnitřní jednotka Popis chyby Stav Příčina Zkontrolovat Chyba motoru ventilátoru Zastaví se pouze dotčená jednotka P03 P03 1E I/F Chyba teploty horkých plynů (TD1) Vše se zastaví P04 P05 P07 P10 P04 P05 P07 P10 01: Kompresor 1 02: Kompresor 2 03: Kompresor 3 00: Zjištěna otevřená fáze 01: Kompresor 1 02: Kompresor 2 03: Kompresor 3 01: Kompresor 1 02: Kompresor 2 03: Kompresor 3 Chyba adresy vnitřní jednotky Teplota horkých plynů přesahuje 115 C 21 I/F Aktivace SW vysokého tlaku Vše se zastaví Spínač vysokého tlaku AF I/F Zjištění otevřených fází / sledu fází Chyba DC napětí inverteru (kompresor) Chyba MG-CTT Vše se zastaví 1C IPDU I/F Přehřátí chladiče Vše se zastaví Ob Vnitřní jednotka Hladina vody vnitřní jednotky Vše se zastaví * Ke zjištění otevřené fáze dojde okamžitě po zapnutí proudu * DC napětí inverteru je příliš vysoké (přepětí) nebo příliš nízké (podpětí) Přehřátí teplotního čidla (TH) IGBT * Spustil se plovákový spínač * Rozpojil se obvod plovákového spínače nebo se uvolnil konektor Došlo ke zjištění chyby ventilátoru vnitřní jednotky (pracuje tepelné relé motoru ventilátoru) * Motor je zablokovaný (ventilátor AC) * Propojení * Otevřené servisní ventily (strana plynu i kapaliny) * Ucpaný ventil PMV venkovní jednotky (PMV 1, 2, 4) * Odpor čidla TD1 * Nedostatek chladiva * Chyba 4cestného ventilu * Únik chladiva v okruhu SV4 * Chyba okruhu SV4 (zapojení/instalace SV41, SV42 nebo SV43) * Únik chladiva v okruhu SV5 * Únik chladiva v okruhu SV6 (ucpaná kapilára, provoz ventilu) * Přípojka hlavního potrubního rozvodu plynu * Chlazení/topení FS ventil SVD, únik chladiva přes ventil SVS (ventil SVDD, únik chladiva přes ventil SVSS) - Přípojka potrubního rozvodu připojovacího vedení FS (plyn) - Připojení přípojky mezi FS a vnitřní jednotkou - Chybné zapojení mezi ventily SVS a SVD * Připojení přípojky SW vysokého tlaku * Chyba tlakového čidla Pd * Otevřené servisní ventily (strana plynu i kapaliny) * Chyba venkovního ventilátoru * Chyba motoru venkovního ventilátoru * Ucpaný venkovní ventil PMV (PMV 1, 2, 4) * Ucpaný výměník tepla (vnitřní/venkovní) * Zkrat venkovního sacího/výtlačného proudu vzduchu * Chyba 4cestného ventilu * Zablokovaný okruh SV11 (provoz ventilu) * Ventil v rozvodu horkých plynů * Ucpaný okruh SV2 * Chyba venkovní desky P.C. (I/F) * Chyba vnitřního ventilátoru (nedostatečné množství vzduchu) * Chyba vnitřního ventilu PMV * Chybné zapojení mezi vnitřními a venkovními jednotkami * Chyba zpětného ventilu v rozvodu horkých plynů * Chyba okruhu SV4 * Chyba okruhu SV5 * Příliš velké množství chladiva * Přípojka hlavního potrubního rozvodu plynu * Ucpaný pomocný výměník tepla na straně kapaliny (PMV4, zkontrolovaný ventil) * Zařízení FS: - Ucpaný ventil SVD a provozní porucha - Propojení uvnitř zařízení FS (chybné zapojení cívky SVD/SVS atd.) - Zapojení mezi FS a vnitřní jednotkou (chybné připojení, zapomenuté zapojení) * Chyba venkovní desky P.C. (I/F) * Zapojení napájení venkovní jednotky * Napájecí napětí * Problém s venkovním ventilátorem * Ucpané vzduchové potrubí chladiče * IGBT a chladič s chybnou odvodní teplotou (např. připevnění a tepelná vodivost) * Chyba A3-IPDU (chyba vnitřního čidla (TH) u IGBT) * Kontakt plovákového spínače * Funkce čerpadla kondenzátu * Zapojení čerpadla kondenzátu * Ucpaný odtok * Chyba desky vnitřní jednotky BUSINESS/VRF TOSHIBA I 37

38 BUSINESS/VRF zobrazeno Kabelový dálkový ovladač Chybový kód Displej se 7 segmenty venkovní jednotky Chybový kód Doplňkový kód AI-NET Centrální dálkový ovladač P12 11 Vnitřní jednotka P13 P13 47 I/F P15 P15 01: Podmínka TS AE I/F Popis chyby Stav Příčina Zkontrolovat Chyba motoru ventilátoru Zjištěno zadržování kapaliny ve venkovní jednotce Hledání úniku plynu (podmínka TS1) Zastaví se pouze dotčená jednotka Vše se zastaví Vše se zastaví 02: Podmínka TD Hledání úniku chladiva (podmínka TD) Vše se zastaví P17 P17 bb I/F Chyba výstupní teploty TD2 Vše se zastaví * Odchylka skutečných otáček motoru v rámci definované doby * Spuštění v důsledku přepětí Během režimu chlazení: Je-li systém v režimu chlazení, je v podřízené jednotce, k jejímuž vypnutí došlo, zjištěn vysoký tlak. Během režimu topení: Je-li systém v režimu topení, je u venkovního ventilu PMV 1 nebo 3 zjištěno během řízení přehřátí nepřetržité otevření 300p či méně. Čtyřikrát či vícekrát se opakuje ochranné vypnutí způsobené stejnou teplotou sání alespoň na 10 minut. Mezní teploty TS: pro režim chlazení: 60 C pro režim topení: 40 C Čtyřikrát či vícekrát se opakuje ochranné vypnutí způsobené stejnou teplotou horkých plynů přesahující 108 C (TD1, TD2 nebo TD3) alespoň na 10 minut. Teplota horkých plynů (TD2) přesahuje 115 C * Zapojení ventilátoru * Chyba ventilátoru * Chyba desky vnitřní jednotky * Vliv venkovního vzduchu * Kód typu vnitřní jednotky DN (DN=10) a výkonový kód DN (DN=11) * Chyba čidla otáček * Přepětí motoru ventilátoru při provozu * Zablokovaný motor * Zcela uzavřené ventily PMV (1, 2, 4) * Chyba čidla Pd a Ps * Zablokovaný okruh SV2 * Vyrovnávací potrubí * Zablokovaný okruh SV3B * Zablokovaný 4cestný ventil * Chyba venkovní desky P.C. (I/F) * Zablokovaná kapilára odlučovače oleje Zpětný okruh oleje * Únik přes zpětný ventil ve sbíhavé části rozvodu horkých plynů * Chyba čidla TS1, TS2 (chybné zapojení a montáž) * Nedostatek chladiva * Otevřené servisní ventily (strana plynu i kapaliny) * Zablokované ventily PMV (PMV 1, 2, 4) * Odpor čidla TS1 * Chyba 4cestného ventilu * Únik chladiva v okruhu SV4 * Únik chladiva v okruhu SV5 * Přípojka hlavního potrubního rozvodu * Chlazení/topení FS ventil SVD, únik přes ventil SVS (ventil SVDD, únik přes ventil SVSS) - Přípojka potrubního rozvodu připojovacího vedení FS (plyn) * Nedostatek chladiva * Zablokované ventily PMV (PMV 1, 2, 4) * Odpor TD1, TD2 a čidla * Zanesený vzduchový filtr * Zablokovaný rozvod chladiva * Chyba okruhu SV4 (únik, špatná instalace) * Přípojka hlavního potrubního rozvodu plynu * Chlazení/topení FS ventil SVD, únik přes ventil SVS (ventil SVDD, únik přes ventil SVSS) - Přípojka potrubního rozvodu připojovacího vedení FS (plyn) - Zapojení a přípojka mezi FS a vnitřní jednotkou - Chybné zapojení mezi ventily SVS a SVD * Otevřené servisní ventily (strana plynu i kapaliny) * Funkce venkovních ventilů PMV (PMV 1, 2, 4) * Odpor čidla TD2 * Chyba 4cestného ventilu * Únik v okruhu SV4 * Chyba okruhu SV4 (chyba zapojení nebo instalace SV41, SV42 a SV43) * Únik v okruhu ventilu SV5 * Chyba okruhu SV6 (ucpání, provoz ventilu) * Přípojka hlavního potrubního rozvodu plynu * Chlazení/topení FS ventil SVD, únik přes ventil SVS (ventil SVDD, únik přes ventil SVSS) - Přípojka potrubního rozvodu připojovacího vedení FS (plyn) - Připojení přípojky mezi FS a vnitřní jednotkou - Chybné zapojení mezi ventily SVS a SVD 38 I TOSHIBA

39 zobrazeno Kabelový dálkový ovladač Chybový kód Displej se 7 segmenty venkovní jednotky Chybový kód Doplňkový kód AI-NET Centrální dálkový ovladač P18 P18 I/F Chyba výstupní teploty TD3 Vše se zastaví P19 P19 Číslo chybné venkovní jednotky * Zobrazuje se jen na hlavní jednotce 8 I/F P20 P20 22 I/F Popis chyby Stav Příčina Zkontrolovat Chyba 4cestného reverzního ventilu * Hodnota čidla TC padá po spuštění režimu TOPENÍ Aktivace ochranného obvodu vysokého tlaku Vše se zastaví Vše se zastaví Výstupní teplota (TD3) přesahuje 115 C Během režimu topení jsou nashromážděny nezvyklé údaje o chladicím okruhu Čidlo Pd s hodnotou 3,6 MPa nebo vyšší * Otevřené servisní ventily (strana plynu i kapaliny) * Funkce venkovních ventilů PMV (PMV 1, 2, 4) * Odpor čidla TD3 * Chyba 4cestného ventilu * Únik v okruhu SV4 * Chyba okruhu SV4 (chyba zapojení nebo instalace SV41, SV42 a SV43) * Únik v okruhu ventilu SV5 * Chyba okruhu SV6 (ucpání, provoz ventilu) * Přípojka hlavního potrubního rozvodu plynu * Chlazení/topení FS ventil SVD, únik přes ventil SVS (ventil SVDD, únik přes ventil SVSS) - Přípojka potrubního rozvodu připojovacího vedení FS (plyn) - Připojení přípojky mezi FS a vnitřní jednotkou - Chybné zapojení mezi ventily SVS a SVD * Je nezbytné zkontrolovat všechny venkovní jednotky se stejným rozvodem chladiva * Chyba 4cestného ventilu * Čidla TC/TCJ * Vnitřní deska P.C. * Zapojení a cívka 4cestného ventilu * Ucpaná kapilára 4cestného ventilu * Odpor čidla TS1/TE1 * Hodnoty výstupního napětí tlakových čidel Pd, Ps * Chybné zapojení čidla TE1 a TL * Chlazení/topení FS ventil SVD, únik přes ventil SVS (ventil SVDD, únik přes ventil SVSS) - Přípojka potrubního rozvodu připojovacího vedení FS (plyn) - Chyba těla ventilu SV14 (v režimu topení) - Chyba cívky ventilu SV14, zkontrolujte připojení konektoru (v režimu topení) * Chyba tlakového čidla Pd * Otevřené servisní ventily (strana plynu i kapaliny) * Chyba venkovního ventilátoru * Chyba motoru venkovního ventilátoru * Zablokovaný venkovní ventil PMV (PMV 1, 2, 4) * Zablokovaný vnitřní/venkovní výměník tepla * Zkrat venkovního sacího/výtlačného proudu vzduchu * Zablokovaný okruh SV2 * Chyba 4cestného ventilu * Chyba venkovní desky P.C. (I/F) * Chyba vnitřního ventilátoru (nedostatečné množství vzduchu) * Úhel otevření venkovního ventilu PMV * Chybné zapojení vnitřních/venkovních jednotek * Chyba zpětného ventilu v rozvodu horkých plynů * Chyba okruhu SV4 * Chyba v rámci hlavních rozvodů sání/výtlaku * Chybná funkce zpětného ventilu v rozvodu horkých plynů * Chyba okruhu ventilu SV11 (ucpaný, VYPNUTÝ jen na jedné straně) * Ucpaný obvod pomocného výměníku tepla na straně kapaliny (chybné připojení, zapomenuté zapojení) * Chlazení/topení FS zablokovaný ventil SVD, zkontrolujte chybu provozu - Zapojení uvnitř zařízení FS (chybné zapojení cívky SVD/SVS atd.) - Zapojení mezi FS a vnitřní stranou místnosti (chybné zapojení, chybné připojení, zapomenuté zapojení) * Chyba okruhu ventilu SV5 * Příliš velké množství chladiva BUSINESS/VRF TOSHIBA I 39

40 BUSINESS/VRF zobrazeno Kabelový dálkový ovladač P22 P22 P26 P29 P30 Chybový kód Displej se 7 segmenty venkovní jednotky Chybový kód P22 P22 P26 P29 Doplňkový kód * A: Přepětí motoru ventilátoru * d: Zablokovaný motor ventilátoru 0*: Obvod IGBT 1*: Chyba obvodu zjišťování polohy 3*: Zablokovaný motor 4*: Chyba zjištěného proudu v motoru C*: Chyba teploty čidla TH D*: Chyba čidla TH E*: Chyba DC napětí inverteru DC (venkovní ventilátor) Upozornění: I v případě, že jsou znaky 0 až F nahrazeny znakem *, situaci ignorujte. 01: Kompresor 1 02: Kompresor 2 03: Kompresor 3 01: Kompresor 1 02: Kompresor 2 03: Kompresor 3 Různé podle polohy jednotky (ukazatel L20) AI-NET Centrální dálkový ovladač 1A P31 47 FAN-IPDU Popis chyby Stav Příčina Zkontrolovat * Chyba IPDU venkovního ventilátoru Chyba ochrany proti zkratu G-Tr 1A IPDU Chyba IPDU venkovního ventilátoru Vše se zastaví Vše se zastaví Vše se zastaví Vše se zastaví Vše se zastaví Vše se zastaví Vše se zastaví Vše se zastaví 14 IPDU Ochrana proti zkratu G-TR Vše se zastaví 16 IPDU TCC-LINK Vnitřní jednotka Chyba kontrolního obvodu otáček kompresoru Chyba podřízené jednotky v rámci skupiny Dvojitá centrální adresa Další chyby vnitřních jednotek (chyba skupinových podřízených vnitřních jednotek) Vše se zastaví Provoz Zastaví se přidružená vnitřní jednotka (Doplňkový kód: * A) * Zkratový proud 2 sekundy po spuštění * Přepětí 30 sekund po spuštění (Doplňkový kód: * d) * Přepětí během 30 sekund po spuštění (Doplňkový kód: 0*) Stav ochranného nadproudového obvodu IPDU ventilátoru, kdy proud přesahuje stanovenou hodnotu při provozu ventilátoru. (Doplňkový kód: 1*) Obvod zjišťování polohy IPDU ventilátoru Zjišťování polohy neproběhlo standardně (Doplňkový kód: 3*) Externí vlivy jako poryv větru, překážky atd. Odhadnutí rychlosti neprobíhá správným způsobem (Doplňkový kód: 4*) Stav ochranného přepěťového obvodu IPDU ventilátoru, kdy proud přesahuje stanovenou hodnotu při provozu ventilátoru. (Doplňkový kód: C*) Teplota na čidle TH přesahuje stanovenou hodnotu při provozu ventilátoru (Doplňkový kód: D*) Hodnota odporu čidla je neomezená. Nebo 0 (při chodu naprázdno / zkratu) (Doplňkový kód: E*) Ochrana stejnosměrného napětí DC IPDU ventilátoru Napětí je pod nebo nad stanovenou hodnotou Okamžitý nadproud při spuštění kompresoru Kontrolní obvod se projevuje nezvyklým způsobem Chyba podřízené jednotky v rámci skupiny (kód [P30] se zobrazí jen na hlavní jednotce) Centrální adresa byla zadána vícekrát Došlo ke zjištění E07/L07/ L03/L08, jelikož na jiné vnitřní jednotce se vyskytla chyba. * Napájecí napětí * Chyba desky IPDU ventilátoru * Chyba motoru ventilátoru (zablokovaný, chybí fáze) * Nezvyklé zatížení při spouštění * Připojení k motoru * Chyba motoru ventilátoru * Chyba desky IPDU ventilátoru * Chyba motoru ventilátoru * Připojení k přípojce motoru ventilátoru * Chyba desky IPDU ventilátoru * Chyba motoru ventilátoru * Chyba desky IPDU ventilátoru * Chyba motoru ventilátoru * Připojení k přípojce motoru ventilátoru * Chyba desky IPDU ventilátoru * Chyba motoru ventilátoru * Chyba desky IPDU ventilátoru * Chyba desky IPDU ventilátoru * Napájecí napětí * Chyba desky IPDU ventilátoru * Připojení k přípojce motoru ventilátoru * Zapojení kontaktů na desce P.C. A3-IPDU * Chyba kompresoru nebo vinutí * Chyba venkovní desky P.C. (A3-IPDU) * Přípojky a zapojení * Chyba kompresoru nebo vinutí * Chyba venkovní desky P.C. (A3-IPDU) * Chybový kód na dotčené vnitřní jednotce * Adresace Nastavení/chyba hl./podř. jednotek [E03], [L03], [L07], [L08] * Zkontrolujte desku vnitřní jednotky 40 I TOSHIBA

41 Chyba v rámci centrálního ovládání TCC-LINK Hlavní dálkový ovladač C05 C06 C12 P30 Chybový kód Displej se 7 segmenty venkovní jednotky Chybový kód Doplňkový kód Liší se podle způsobu chyby, která spouští výstrahu. Zobrazí se kód L20. zobrazeno Popis chyby Stav Příčina Zkontrolovat TCC-LINK Všestranné zařízení I/F TCC-Link Chyba přenosu centrálního dálkového ovladače TCC-LINK Chyba při příjmu signálu centrálního dálkového ovladače TCC-LINK Všeobecná výstraha pro kontrolní rozhraní všestranného zařízení Chyba skupinového podřízeného dálkového ovladače Dvojitá adresa centrálního dálkového ovladače Pokračování provozu Pokračování provozu Pokračování provozu Pokračování provozu Pokračování provozu Centrální dálkový ovladač nedokáže přenášet signál Centrální dálkový ovladač nedokáže přijmout signál Chybný signál na rozhraní pro univerzální ovládání Chyba se vyskytuje u podřízené jednotky v rámci skupinového ovládání (kód [P30] se zobrazí na centrálním dálkovém ovladači) Zdvojení adres centrálního dálkového ovladače * Chyba centrálního dálkového ovladače * Chyba komunikačního vedení centrálního dálkového ovladače * Nastavení koncového odporu * Chyba centrálního dálkového ovladače * Chyba komunikačního vedení centrálního dálkového ovladače * Nastavení koncového odporu * Napájení na druhém konci komunikačního vedení centrálního dálkového ovladače * Chyba desky P.C. na druhém konci komunikačního vedení * Zkontrolujte chybový vstup * Chybový kód na jednotce, která výstrahu spustila. * Nastavení adres BUSINESS/VRF Chyba v rámci centrálního ovládání Al-NET zobrazeno Kabelový dálkový ovladač Chybový kód Displej se 7 segmenty venkovní jednotky Chybový kód Doplňkový kód AI-NET Centrální dálkový ovladač 97 AI-NET Popis chyby Stav Příčina Zkontrolovat AI-NET Chyba komunikace Provoz 99 AI-NET Více síťových adaptérů Provoz b7 AI-NET Chyba v rámci skupiny vnitřních jednotek Provoz Došlo ke zjištění E07/L07/ L03/L08, jelikož na jiné vnitřní jednotce se vyskytla chyba. Na vedení dálkového ovladače bylo zjištěno více síťových adaptérů (prostřednictvím centrálního ovladače) Chyba podřízené jednotky v rámci skupiny * Síťový adaptér * Chyba připojení a zapojení dálkového ovladače: v rámci jedné komunikační linky je povolen jen jeden síťový adaptér * Chyba zapojení, napájení vnitřních jednotek * Chybné zapojení (svorky X, Y) * Chyba desky P.C. síťového adaptéru * Chyba centrálního ovladače * Chyba podřízené jednotky TOSHIBA I 41

42 MiNi SMMS a MiNi SMMS-e: schéma chladicího okruhu a umístění čidel Modely: MCY-MAP0401HT, MCY-MAP0501HT, MCY-MAP0601HT, MCY-MAP0401HT2D, MCY-MAP0501HT2D, MCY-MAP0601HT2D MCY-MHP0404HS-E, MCY-MHP0504HS-E, MCY-MHP0604HS-E, MCY-MHP0404HS8-E, MCY-MHP0504HS8-E, MCY-MHP0604HS8-E Sensor (TO) Heat exchanger Sensor (TE) Capillary tube Strainer Solenoid valve (SV5) 4-Way valve BUSINESS/VRF Sensor (TL) PMV Strainer Check joint High pressure sensor High pressure SW Muffler Solenoid valve (SV4) Solenoid valve (SV2) Capillary tube Sensor (TS) Check joint Low pressure sensor Liquid Tank Sensor (TD) Strainer Compressor thermo. Accumulator Compressor Liquid side packed valve Gas side ball valve 42 I TOSHIBA

43 Název funkčního dílu Elektromagnetický ventil Kapilára 4cestný ventil PMV (pulzní ventil) Teplotní čidlo Čidlo vysokého tlaku Čidlo nízkého tlaku SV2 SV4 Členění funkcí 1) Funkce uvolnění nízkého tlaku 2) Funkce uvolnění vysokého tlaku 3) Funkce vyrovnávání plynu během doby VYPNUTÍ 4) Vyrovnávač tlaku horkých plynů v akumulátoru 1) Funkce uvolnění vysokého tlaku 2) Funkce uvolnění nízkého tlaku CN312 (bílá) SN311 (modrá) SV5 Preventivní funkce pro stoupající vysoký tlak v režimu topení CN310 (bílá) 1 ID: ø 1,5, délka: 200 mm 2 ID: ø 2,2, délka: 100 mm 1) Změna chlazení/topení 2) Obrátit odtávání 1) Kontrolní funkce přehřátí ve všech režimech topení 2) Přizpůsobení podchlazení v režimu chlazení CN317 (modrá) CN300 (bílá) TD Ochrana konečné teploty kompresoru ke spuštění CN502 (bílá) TS Kontroluje přehřátí v režimu topení CN504 (bílá) TE 1) Kontroluje odtávání v režimu topení 2) Kontroluje venkovní ventilátor v režimu topení CN505 (zelená) TL Zjišťuje podchlazení v režimu chlazení CN521 (bílá) TO Měří venkovní teplotu CN507 (žlutá) 1) Zjišťuje vysoký tlak a kontroluje kapacitu kompresoru 2) Zjišťuje vysoký tlak v režimu chlazení a kontroluje ventilátor v režimu chlazení při nízkých teplotách prostředí 1) Zjišťuje nízký tlak v režimu chlazení a kontroluje výkon kompresoru 2) Zjišťuje nízký tlak v režimu topení a kontroluje přehřátí CN501 (červená) CN500 (bílá) Vytápění skříně kompresoru Zabraňuje hromadění kapaliny v kompresoru CN316 (bílá) Vytápění opláštění akumulátoru Zabraňuje hromadění kapaliny v akumulátoru CN321 (červená) BUSINESS/VRF TOSHIBA I 43

44 Schematické znázornění rozvodů chladiva a umístění čidel Jednotky SMMS Outdoor Unit (14, 16HP) Model: MMY-MAP1404, MMY-MAP1604 M Right side Fan motor Fan Main heat exchanger (TO) PMV1 PMV2 Sub heat exchanger at right side Left side PMV4 (TE2) (TE1) Main heat exchanger Sub heat exchanger at left side Check valve Check valve BUSINESS/VRF High-pressure sensor (SV6) SV SV 4-way valve (TS1) (TL) (SV3D) Oil separator (SV2) Low-pressure sensor Fusible plug FP SV (SV41) Liquid tank SV (TD1) (SV3C) High-pressure switch SV Highpressure switch SV (TD2) (SV42) High-pressure switch SV (SV43) (TD3) Accumulator Compressor 1 (Inverter) (TK4) Compressor 2 (Inverter) Compressor 3 (Inverter) (TK1) (TK2) (TK3) SV (TK5) (SV3E) Oil header SV (SV3F) (SV3A) SV Check valve SV (SV3B) Check valve Liquid side packed valve Gas side service valve Balance pipe packed valve Symbol SV Solenoid valve Capillary tube Check valve Check joint Strainer Temperature sensor Distributor 44 I TOSHIBA

45 Vysvětlení funkčních dílů Název funkčního dílu Členění funkcí SV3A (Připojovací konektor CN321: bílý) Poskytuje olej, který je rezervován v odlučovači oleje během doby ZAPNUTÍ. Elektromagnetický ventil 4cestný ventil Pulzní ventil PMV4 Odlučovač oleje Teplotní čidlo Tlakové čidlo Vytápění Vyrovnávací vedení SV3B SV3C SV3D SV3E SV3F SV2 SV41 SV42 SV43 SV5 SV6 PMV1, 2 PMV4 TD1 TD2 TD3 TS1 TE1 TE2 TK1, TK2 TK3, TK4 TK5 TL TO Čidlo vysokého tlaku Čidlo nízkého tlaku Kompresor vytápění skříně Akumulátor vytápění skříně (Připojovací konektor CN321: bílý) Vrací do kompresoru olej, který je veden do vyrovnávacího rozvodu. (Připojovací konektor CN321: bílý) Když je jednotka zapnutá, tlačí olej, který se nachází v odlučovači oleje. (Připojovací konektor CN322: bílý) 1) Hromadí olej v odlučovači oleje, když je jednotka vypnutá. 2) Když je jednotka zapnutá, vrací do kompresoru olej, který je shromažďován v odlučovači oleje. (Připojovací konektor CN322: bílý) Zapne se během provozu a vyrovnává olej mezi kompresory. (Připojovací konektor CN323: bílý) Kontroluje rovnovážnou hladinu oleje mezi kompresory. (Vyrovnávač tlaku horkých plynů) (Připojovací konektor CN311: bílý) 1) Funkce uvolnění nízkého tlaku 2) Funkce uvolnění vysokého tlaku 3) Funkce vyrovnávání během doby zastavení (Spuštění vyrovnávacího ventilu kompresoru) (SV41 připojovací konektor CN312: modrý, SV42 připojovací konektor CN312: modrý, SV43 připojovací konektor CN313: červený) 1) Za účelem spuštění vyrovnávání 2) Funkce uvolnění vysokého tlaku 3) Funkce uvolnění nízkého tlaku (Připojovací konektor CN314: bílý) Preventivní funkce zabraňující nárůstu vysokého tlaku v režimu topení (Připojovací konektor CN315: bílý) Plynulá funkce vyrovnávání tlaku pro uvolnění výstupní teploty (chladicí funkce vyrovnávání tlaku) (Připojovací konektor CN317: modrý) 1) Změna chlazení na topení 2) Obrací odtávání (Připojovací konektor CN300, 301: bílý) 1) Funkce mimořádné kontroly topení v režimu topení 2) Funkce uzavření rozvodu s kapalinou, když dojde k zastavení podřízené jednotky. 3) Funkce nastavení podchlazení v režimu chlazení 4) Funkce změny mezi hlavním a vedlejším výměníkem v režimu chlazení (Připojovací konektor CN303: červený) 1) Funkce změny mezi hlavním a vedlejším výměníkem v režimu chlazení 2) Preventivní funkce zabraňující nárůstu vysokého tlaku v režimu topení 1) Zabránění rychlému snižování obsahu oleje (omezuje průtok oleje v okruhu) 2) Rezervní funkce přebytečného oleje (TD1 připojovací konektor CN502: bílý, TD2 připojovací konektor CN503: růžový, TD3 připojovací konektor CN504: modrý) 1) Ochrana výstupní teploty kompresoru 2) Používá se k uvolnění výstupní teploty (Připojovací konektor CN505: bílý) Řídí přehřátí ventilu PMV v režimu topení (Připojovací konektor CN520: zelený) 1) Kontroluje odtávání v režimu topení 2) Kontroluje venkovní ventilátor v režimu topení (Připojovací konektor CN521: červený) Kontroluje funkci změny mezi hlavním a vedlejším výměníkem (TK1 připojovací konektor CN531: černý, TK2 připojovací konektor CN532: zelený, TK3 připojovací konektor CN533: červený, TK4 připojovací konektor CN534: žlutý, TK5 připojovací konektor CN535: červený) Vyhodnocuje hladinu oleje v kompresoru (Připojovací konektor CN523: bílý) Zjišťuje podchlazení v režimu chlazení (Připojovací konektor CN507: žlutý) Zjišťuje venkovní teplotu (Připojovací konektor CN501: červený) 1) Zjišťuje vysoký tlak a kontroluje výkon kompresoru 2) Zjišťuje vysoký tlak v režimu chlazení a kontroluje ventilátor jednotek, které pracují při nízkých teplotách prostředí. 3) Zjišťuje podchlazení vnitřní jednotky během režimu topení (Připojovací konektor CN500: bílý) 1) Zjišťuje nízký tlak v režimu chlazení a kontroluje výkon kompresoru 2) Zjišťuje nízký tlak v režimu topení a kontroluje přehřátí (Připojovací konektor kompresoru 1 CN331: bílý, připojovací konektor kompresoru 2 CN332: modrý, připojovací konektor kompresoru 3 CN333: černý) Zabraňuje hromadění kapaliny v kompresoru (Připojovací konektor CN334: červený) Zabraňuje hromadění kapaliny v oddělovači kapaliny Vyrovnávání oleje v každé venkovní jednotce BUSINESS/VRF TOSHIBA I 45

46 Schematické znázornění rozvodů chladiva a umístění čidel Jednotky SHRM Venkovní jednotka (12, 14 PS) Model: MMY-MAP1204*, MMY-MAP1404* BUSINESS/VRF 46 I TOSHIBA

47 Vysvětlení funkčních dílů Elektromagnetický ventil 4cestný ventil Pulzní ventil PMV4 Odlučovač oleje Teplotní čidlo Tlakové čidlo Název funkčního dílu TD1, TD2, TD3 TS1 TS2 TE1 TE2 TK1, TK2 TK3, TK4 TK5 TL TO SV3A SV3B SV3C SV3D SV3E SV3F SV2 SV41 SV42 SV43 SV5 SV6 SV11 SV14 PMV1, 2 PMV4 Čidlo vysokého tlaku Čidlo nízkého tlaku Členění funkcí (Připojovací konektor CN321: bílý) Poskytuje olej, který je rezervován v odlučovači oleje během doby ZAPNUTÍ. (Připojovací konektor CN321: bílý) Vrací do kompresoru olej, který je veden do vyrovnávacího rozvodu. (Připojovací konektor CN321: bílý) Když je jednotka zapnutá, tlačí olej, který se nachází v odlučovači oleje. (Připojovací konektor CN322: bílý) 1) Hromadí olej v odlučovači oleje, když je jednotka vypnutá. 2) Když je jednotka zapnutá, vrací do kompresoru olej, který je shromažďován v odlučovači oleje. (Připojovací konektor CN322: bílý) Zapne se během provozu a vyrovnává olej mezi kompresory. (Připojovací konektor CN323: bílý) Kontroluje rovnovážnou hladinu oleje mezi kompresory. (Vyrovnávač tlaku horkých plynů) (Připojovací konektor CN311: bílý) 1) Funkce uvolnění nízkého tlaku 2) Funkce uvolnění vysokého tlaku 3) Funkce vyrovnávání během doby zastavení (Spuštění vyrovnávacího ventilu kompresoru) (SV41 připojovací konektor CN312: modrý, SV42 připojovací konektor CN312: modrý, SV43 připojovací konektor CN313: červený) 1) Za účelem spuštění vyrovnávání 2) Funkce uvolnění vysokého tlaku 3) Funkce uvolnění nízkého tlaku (Připojovací konektor CN314: bílý) 1) Funkce vyrovnávání plynu v režimu odtávání, když se zvýší/sníží počet vnitřních jednotek v režimu topení. 2) Funkce zpětného získávání plynu ve výtlačném potrubí plynu během samostatného režimu chlazení (Připojovací konektor CN315: bílý) 1) Plynulá funkce vyrovnávání tlaku pro uvolnění výstupní teploty (chladicí funkce vyrovnávání tlaku) 2) Funkce zpětného získávání chladiva zastavené následující jednotky (Připojovací konektor CN319: bílý) Pro účely zablokování rozvodu horkých plynů (v samostatném režimu chlazení nebo odmrazování) (Připojovací konektor CN336: žlutý) Pro účely zablokování rozvodu kapaliny (Připojovací konektor CN317: modrý) 1) Změna chlazení na topení 2) Obrací odtávání 3) Záměna hlavního výměníku tepla za přídavný výměník tepla (Připojovací konektor CN300, 301: bílý) 1) Kontrolní funkce přehřátí v režimu topení 2) Kontrolní funkce podchlazení v režimu chlazení (Připojovací konektor CN303: červený) 1) Řídí průtočné množství pomocného výměníku tepla při společném provozu 2) Preventivní funkce zabraňující nárůstu vysokého tlaku v režimu topení 1) Zabránění rychlému snižování obsahu oleje (omezuje průtok oleje v okruhu) 2) Rezervní funkce přebytečného oleje (TD1 připojovací konektor CN502: bílý, TD2 připojovací konektor CN503: růžový, TD3 připojovací konektor CN504: modrý) Ochrana výstupní teploty kompresoru (Připojovací konektor CN505: bílý) Řídí přehřátí ventilu PMV 1, 2 v režimu topení (Připojovací konektor CN506: černý) 1) Kontroluje návrat oleje z vnitřní jednotky v režimu chlazení 2) Zjišťuje přehřátí okruhu (Připojovací konektor CN520: zelený) 1) Kontroluje odtávání v režimu topení 2) Kontroluje venkovní ventilátor v režimu topení (Připojovací konektor CN521: červený) Řídí průtočné množství pomocného výměníku tepla při společném provozu (TK1 připojovací konektor CN531: černý, TK2 připojovací konektor CN532: zelený, TK3 připojovací konektor CN533: červený, TK4 připojovací konektor CN534: žlutý, TK5 připojovací konektor CN535: červený) Vyhodnocuje hladinu oleje v kompresoru (Připojovací konektor CN523: bílý) Zjišťuje podchlazení v režimu chlazení (Připojovací konektor CN507: žlutý) Zjišťuje venkovní teplotu (Připojovací konektor CN501: červený) 1) Zjišťuje vysoký tlak a kontroluje výkon kompresoru 2) Zjišťuje vysoký tlak v režimu chlazení a kontroluje ventilátor jednotek, které pracují při nízkých teplotách prostředí. 3) Zjišťuje podchlazení vnitřní jednotky během režimu topení 4) Kontroluje otáčky venkovního ventilátoru během režimu chlazení (Připojovací konektor CN500: bílý) 1) Zjišťuje nízký tlak v režimu chlazení a kontroluje výkon kompresoru 2) Zjišťuje nízký tlak v režimu topení a kontroluje přehřátí BUSINESS/VRF TOSHIBA I 47

48 Vytápění Vyrovnávací vedení Název funkčního dílu Kompresor vytápění opláštění Akumulátor vytápění opláštění Členění funkcí (Připojovací konektor kompresoru 1 CN331: bílý, připojovací konektor kompresoru 2 CN332: modrý, připojovací konektor kompresoru 3 CN333: černý) Zabraňuje hromadění kapaliny v kompresoru (Připojovací konektor CN334: červený) Zabraňuje hromadění kapaliny v oddělovači kapaliny Vyrovnávání oleje v každé venkovní jednotce Příklad vnitřní jednotky VRF: Liquid side Gas side Strainer Capillary Kapiláratube BUSINESS/VRF Pulse Motor Valve (PMV) Sensor (TC2) Strainer Sensor (TCJ) Vzduchový Air heat exchanger výměník tepla at indoor side na vnitřní straně Sensor (TA) Ventilátor Fan M Fan Motor motor ventilátoru Sensor (TC1) UPOZORNĚNÍ: Klimatizační jednotky MMU-AP0071YH, AP0121YH nemají čidlo TC2. Název funkčního dílu PMV (pulzní ventil) TA TC1 Teplotní čidlo TC2 TCJ Členění funkcí (Připojovací konektor CN082 (6P): modrý) 1) Kontroluje přehřátí v režimu chlazení 2) Kontroluje podchlazení v režimu topení 3) Získává zpět olej chladiva v režimu chlazení 4) Získává zpět olej chladiva v režimu topení (Připojovací konektor CN104 (2P): žlutý) Zjišťuje vnitřní sací teplotu (Připojovací konektor CN100 (3P): hnědý) Kontroluje přehřátí ventilu PMV v režimu chlazení (Připojovací konektor CN101 (2P): černý) Kontroluje podchlazení ventilu PMV v režimu topení (Připojovací konektor CN102 (2P): červený) 1) Kontroluje přehřátí ventilu PMV v režimu chlazení 2) Kontroluje podchlazení v režimu topení (jen MMU-AP007YH až AP012YH) 48 I TOSHIBA

49 Deaktivace kompresoru (nouzový provoz) 1. Vypněte napájení všech venkovních jednotek, které jsou připojeny k systému. 2. Přepněte na SW06 DIP spínač, který se nachází na rozhraní desky venkovní jednotky s vadným kompresorem, viz níže uvedená tabulka. SW06 SW07 SW09 SW SW11 SW12 SW13 SW SW16 SW BUSINESS/VRF SW06 Model se třemi kompresory Bit 1 Bit 2 Bit 3 Bit 4 Tovární nastavení OFF OFF OFF OFF Je-li vadný kompresor č. 1 (levý přední) ON OFF OFF OFF Je-li vadný kompresor č. 2 (levý prostřední) OFF ON OFF OFF Je-li vadný kompresor č. 3 (pravý přední) OFF OFF ON OFF SW06 Model se dvěma kompresory Bit 1 Bit 2 Bit 3 Bit 4 Tovární nastavení OFF OFF OFF OFF Je-li vadný kompresor č. 1 (levý přední) ON OFF OFF OFF Je-li vadný kompresor č. 2 (pravý přední) OFF ON OFF OFF 3. Zapněte napájení všech jednotek připojených k systému. TOSHIBA I 49

50 Kódy displeje se 7 segmenty u systémů VRF Řídicí deska rozhraní disponuje LED displeji se 7 segmenty, které umožňuje zkontrolovat provozní stav nebo provádět programování venkovní jednotky. Nastavením otočných spínačů SW01/SW02/SW03 s hodnotami 1 16 lze vstoupit do různých seznamů parametrů. P.C. Deska rozhraní BUSINESS/VRF SW01 SW02 SW SW15 > stisknout na 5 sekund = automatická adresace Chybové údaje Výkon systému v PS Počet venkovních jednotek A: Počet vnitřních jednotek B: Počet připojených vnitřních jednotek v režimu chlazení A: Počet vnitřních jednotek B: Počet připojených vnitřních jednotek v režimu topení Ukazatel: A.d.buS > stiskněte SW04 na 5 sekund = vymazání údajů o adresách chladicího okruhu + vnitřní jednotky + skupiny (DN 12, 13, 14) Ukazatel: A.d.nEt > stiskněte SW04 na 5 sekund = vymazání centrálních adres (DN 03) Otevření všech ventilů PMV u všech vnitřních jednotek Ukazatel: P FF > stiskněte SW04 na 5 sekund Po 2 minutách se všechny ventily PMV automaticky zavřou Ukazatel: C zkušební provoz chlazení > stiskněte SW04 na 5 sekund = -C Ukazatel: H zkušební provoz topení > stiskněte SW04 na 5 sekund = -H Ukazatel: rd. FF funkce vypnutí čerpadla (odsátí chladiva) > stiskněte SW04 na 5 sekund Vymazání chyb: Er > stiskněte SW04 na 5 sekund > CL = vymazáno Přiřazení nových vnitřních jednotek do stávajícího chladicího systému: vypněte napájení stávajících jednotek -> rozpojte připojovací konektory U1/U2 a U3/U4 na hlavní venkovní jednotce -> opět zapněte napájení -> nastavte 2/14/2 Ukazatel: In. At > stiskněte SW04 na 5 sekund -> vypněte napájení -> opět zapojte připojovací konektory U1/U2 a U3/U4 -> zapněte napájení -> provoz je v pořádku 50 I TOSHIBA

51 Čtení údajů z čidel u venkovních jednotek systémů MiNi Zobrazení údajů z venkovní jednotky SW01 SW02 SW03 Podrobnosti o ukazateli Tlakové údaje Pd Tlak Pd (MPaG) je zobrazen v desítkovém formátu (MPaG: cca 1/10 rozsahu velikosti kg/cm²g) A B P d. *. * * 2 Tlakové údaje Ps Tlak Ps (MPaG) je zobrazen v desítkovém formátu P S. *. * * 3 Údaje o převrácení tlaku PL 4 Údaje čidla TD 5 Údaje čidla TS 6 Údaje čidla TE 7 Údaje čidla TL 8 Údaje čidla TO Přijatý tlak kapaliny (MPaG) je zobrazen v desítkovém formátu P L. *. * * Hodnoty teplotního čidla ( C) jsou zobrazeny v desítkovém formátu Znakové symboly a údaje se zobrazují střídavě 1 sekundu a 3 sekundy Údaje se zobrazují v [*] Údaje s negativní hodnotou se zobrazují následovně: [- * * * *] A B A B Znakový symbol t d Údaje * * *. Znakový symbol t S Údaje * * *. * Znakový symbol t E Údaje * * *. * Znakový symbol t L Údaje * * *. * Znakový symbol Údaje Znakový symbol t O Údaje * * *. * Znakový symbol Údaje * * *. * Znakový symbol Údaje * * *. * Znakový symbol Údaje * * *. * Znakový symbol Údaje * * *. * Znakový symbol Údaje * * *. * BUSINESS/VRF Pd = Čidlo vysokého tlaku Ps = Čidlo nízkého tlaku TD = Čidlo horkých plynů TS = Řídí přehřátí ventilu PMV v režimu topení TE = Kontroluje odtávání a venkovní ventilátor v režimu topení TL = Čidlo podchlazení v režimu chlazení TO = Čidlo venkovní teploty TOSHIBA I 51

52 Údaje z čidel jednotek SMMS Zobrazení údajů z venkovní jednotky SW01 SW02 SW03 Podrobnosti o ukazateli 1 Tlakové údaje Pd Tlak Pd (MPaG) je zobrazen v desítkovém formátu (MPaG: cca 10krát rozsah velikosti kg/cm²g) A B BUSINESS/VRF 1 2 Tlakové údaje Ps Tlak Ps (MPaG) je zobrazen v desítkovém formátu PS. *. * * 3 Údaje o převrácení tlaku PL 4 Údaje čidla TD1 5 Údaje čidla TD2 6 Údaje čidla TD3 7 Údaje čidla TS 8 Údaje čidla TE1 2 9 Údaje čidla TE2 10 Údaje čidla TL 11 Údaje čidla TO 12 Údaje čidla TK1 13 Údaje čidla TK2 14 Údaje čidla TK3 15 Údaje čidla TK4 16 Údaje čidla TK5 Převedený tlak PL (MPaG) je zobrazen v desítkovém formátu PL. *. * * Hodnoty teplotního čidla ( C) jsou zobrazeny v desítkovém formátu Znakové symboly a údaje se zobrazují střídavě 1 sekundu a 3 sekundy Údaje s negativní hodnotou se zobrazují následovně: [-*] [***] Znakový symbol t d Údaje * * *. Znakový symbol t d Údaje * * *. * Znakový symbol t d Údaje * * *. * Znakový symbol t S Údaje * * *. * Znakový symbol t E Údaje * * *. * Znakový symbol t E Údaje * * *. * Znakový symbol t L Údaje * * *. * Znakový symbol t o Údaje * * *. * Znakový symbol F Údaje * * *. * Znakový symbol F Údaje * * *. * Znakový symbol F Údaje * * *. * Znakový symbol F Údaje * * *. * Znakový symbol F Údaje * * *. * Pd = Čidlo vysokého tlaku Ps = Čidlo nízkého tlaku TD 1-3 = Čidlo horkých plynů kompresoru 1 3 TS = Řídí přehřátí ventilu PMV v režimu topení TE1 = Kontroluje odtávání a venkovní ventilátor v režimu topení TE2 = Kontroluje funkci změny mezi hlavním a vedlejším výměníkem TL = Čidlo podchlazení v režimu chlazení TO = Čidlo venkovní teploty TK 1 5 = Čidla pro kontrolu hladiny oleje kompresorů 52 I TOSHIBA

53 Údaje z čidel jednotek SHRM Zobrazení údajů z venkovní jednotky SW01 SW02 SW03 Podrobnosti o ukazateli 1 1 Tlakové údaje Pd 2 7 Údaje čidla TS1 Tlak Pd (MPaG) je zobrazen v desítkovém formátu (MPaG: cca 10krát rozsah velikosti kg/cm²g) A B P d. *. * * 2 Tlakové údaje Ps Tlak Ps (MPaG) je zobrazen v desítkovém formátu PS. *. * * 3 Údaje o převrácení tlaku PL 4 Údaje čidla TD1 5 Údaje čidla TD2 6 Údaje čidla TD3 8 Údaje čidla TS2 9 Údaje čidla TE1 10 Údaje čidla TE2 11 Údaje čidla TL 12 Údaje čidla TO Převedený tlak PL (MPaG) je zobrazen v desítkovém formátu PL. *. * * Hodnoty teplotního čidla ( C) jsou zobrazeny v desítkovém formátu Znakové symboly a údaje se zobrazují střídavě 1 sekundu a 3 sekundy Údaje s negativní hodnotou se zobrazují následovně: [-*] [***] Znakový symbol t d Údaje * * *. Znakový symbol t d Údaje * * *. * Znakový symbol t d Údaje * * *. * Znakový symbol t S Údaje * * *. * Znakový symbol t S Údaje * * *. * Znakový symbol t E Údaje * * *. * Znakový symbol t E Údaje * * *. * Znakový symbol t L Údaje * * *. * Znakový symbol t o Údaje * * *. * BUSINESS/VRF SW01 SW02 SW03 Podrobnosti o ukazateli 1 1 Údaje čidla TK1 2 Údaje čidla TK2 5 3 Údaje čidla TK3 4 Údaje čidla TK4 5 Údaje čidla TK5 Hodnoty teplotního čidla ( C) jsou zobrazeny v desítkovém formátu Znakové symboly a údaje se zobrazují střídavě 1 sekundu a 3 sekundy Údaje s negativní hodnotou se zobrazují následovně: [-*] [***] Znakový symbol F A Údaje * * *. * Znakový symbol F Údaje * * *. * Znakový symbol F Údaje * * *. * Znakový symbol F Údaje * * *. * Znakový symbol F Údaje * * *. * B Pd = Čidlo vysokého tlaku Ps = Čidlo nízkého tlaku TD 1-3 = Čidlo horkých plynů kompresoru 1 3 TS1 = Řídí přehřátí ventilu PMV v režimu topení TS2 = 1) Kontroluje návrat oleje z vnitřní jednotky v režimu chlazení 2) Zjišťuje přehřátí chladicího okruhu TE1 = Kontroluje odtávání a venkovní ventilátor v režimu topení TE2 = Kontroluje funkci změny mezi hlavním a vedlejším výměníkem TL = Čidlo podchlazení v režimu chlazení TO = Čidlo venkovní teploty TK 1 5 = Čidla pro kontrolu hladiny oleje kompresorů TOSHIBA I 53

54 Výměník tepla vzduch/vzduch pro samostatné použití Jestliže chcete jednotku VN používat samostatně, přepněte pomocí spínače Změna adresy vnitřních jednotek : ON -: OFF Je-li k dispozici více výměníků tepla vzduch/ vzduch, nezdvojujte hodnotu mezi č. 1 až č. 4 u SW702 a mezi č. 1 a č. 2 u SW703. (Tovární nastavení: 1) SW702 SW703 ON ON ON OFF Změna adresy skupiny Hlavní (samostatně): ON Podřízené jednotky: OFF Pokud je používán systém vybavený pouze jedním výměníkem tepla vzduch/vzduch, měla by být jako hlavní jednotka označena pouze jedna jednotka. Pokud je používán systém vybavený výměníkem tepla vzduch/vzduch i klimatizační jednotkou, zajistěte, aby byly všechny výměníky tepla vzduch/vzduch nastaveny jako podřízené jednotky. (Tovární nastavení: podřízená) BUSINESS/VRF na desce P.C. výměníku tepla vzduch/vzduch SW703 bit 4 do polohy ON. Systém výměníku tepla vzduch/vzduch Systém výměníku tepla vzduch/vzduch spojený s klimatizační jednotkou Příklad systému A B -- C Centrální ovládání Počet výměníků tepla vzduch/vzduch 1 Více 1 Více Provoz společně s klimatizační jednotkou Ne Ano Kabelové propojení dálkového ovladače mezi jednotkami Kabel centrálního dálkového ovladače Deska P.C. výměníku tepla vzduch/vzduch 1. Adresa linky (systému) 2. Změna adresy vnitřní jednotky Č. 1 až 4 u SW702 Č. 1 a 2 u SW Změna adresy skupiny Č. 4 u SW Pevně/automaticky Změna nastavení adresy centrální ovládací jednotky Č. 3 u SW Změna odporu Č. 1 u SW301 Před zapnutím napájení je nutné zkontrolovat Zapněte napájení Nastavení adresy centrálního ovládání Není nutné Žádné Nutné Není nutné Pevná Adresa linky (systému) je pro výměník tepla vzduch/vzduch pevně stanovena na hodnotu 31 Není nutné Tovární nastavení: 1 Nutné Hlavní (samostatně): ON Nutné Bez opakování Tovární nastavení: 1 Nutné Hlavní: ON (1 jednotka) Podřízené: OFF (ostatní jednotky) Nastavení hlavní jednotky udávají pokyny na dálkovém ovladači Zkompletujte nastavení výměníku tepla vzduch/vzduch a jeho zapojení Zapněte jističe všech výměníků tepla vzduch/vzduch Není nutné Není nutné Žádné: OFF Není nutné Tovární nastavení: 1 Nutné Bez opakování Tovární nastavení: 1 Není nutné Podřízené: OFF (všechny jednotky) Nastavení podřízené jednotky s nejnižší adresou vnitřních jednotek odrážejí údaje dálkového ovladače Zkompletujte nastavení výměníku tepla vzduch/ vzduch a jeho zapojení Nastavení a zapojení provádějte v souladu s návodem k instalaci klimatizační jednotky Nejdříve zapněte výměník tepla vzduch/vzduch. Napájení provádějte v souladu s návodem k instalaci klimatizační jednotky. Není nutné Změna centrální adresy ovládání Pevně: ON Automaticky: OFF Nastavení není nutné zadávat. (Ponechte hodnotu na OFF.) 54 I TOSHIBA

55 Centrální ovládací systém Příklad systému D -- E -- F Centrální ovládání Bude použit jeden výměník tepla vzduch/vzduch. Pro případy odděleného ovládání klimatizační jednotky a výměníku tepla vzduch/vzduch. Pro případy společného ovládání klimatizační jednotky a výměníku tepla vzduch/vzduch. Počet výměníků tepla vzduch/vzduch Více 1 Více 1 Více Provoz společně s klimatizační jednotkou Ne Ano Kabelové propojení dálkového ovladače Nutné Není nutné Nutné mezi jednotkami Kabel centrálního dálkového ovladače Nutné (pouze hlavní jednotka) Není nutné Pevná 1. Adresa linky (systému) Adresa linky (systému) je pro výměník tepla vzduch/vzduch pevně stanovena na hodnotu 31 Deska P.C. výměníku tepla vzduch/vzduch 2. Změna adresy vnitřní jednotky Č. 1 až 4 u SW702 Č. 1 a 2 u SW Změna adresy skupiny Č. 4 u SW Pevně/automaticky Změna nastavení adresy centrální ovládací jednotky Č. 3 u SW Změna koncového odporu Č. 1 u SW301 Před zapnutím napájení je nutné zkontrolovat Zapněte napájení Centrální ovládání Nastavení adresy Nutné Bez opakování Tovární nastavení: 1 Nutné Hlavní: ON (1 jednotka) Podřízené jednotky: OFF (ostatní jednotky) Nastavení hlavní jednotky udávají pokyny na dálkovém ovladači Nutné 100 Ω: ON (jen jedna hlavní jednotka) Zkompletujte nastavení výměníku tepla vzduch/ vzduch a jeho zapojení Zapněte jističe všech výměníků tepla vzduch/ vzduch Nutné Tovární nastavení: 1 Nutné Hlavní (samostatně): ON Nutné Bez opakování Tovární nastavení: 1 Nutné Hlavní: ON (1 jednotka) Podřízené jednotky: OFF (ostatní jednotky) Nastavení hlavní jednotky udávají pokyny na dálkovém ovladači Není nutné Tovární nastavení: 1 Není nutné Automaticky: OFF Postupujte podle návodu k instalaci centrální ovládací jednotky Není nutné OFF Přizpůsobte nastavení klimatizační jednotky Nutné Bez opakování Tovární nastavení: 1 Není nutné Podřízené jednotky: OFF (všechny jednotky) Nastavení podřízené jednotky s nejnižší adresou vnitřních jednotek představují údaje dálkového ovladače Zkompletujte nastavení výměníku tepla vzduch/vzduch a jeho zapojení Nastavení a zapojení provádějte v souladu s návodem k instalaci klimatizační jednotky Nejdříve zapněte výměník tepla vzduch/vzduch Napájení provádějte v souladu s návodem k instalaci klimatizační jednotky Postupujte podle návodu k instalaci centrální ovládací jednotky BUSINESS/VRF TOSHIBA I 55

56 DN kódy / funkční kódy Tabulka DN kódů BUSINESS/VRF DN kód Název Popis 01 Interval filtrační výstrahy Když je zobrazena doba provozu do filtrační výstrahy, lze ji upravit nebo nastavit na externí hlášení (presostat na DN70). 02 Míra ochrany Dělí časové hodnoty DN01 na polovinu 03 Centrální adresa 04 Priorita specifické vnitřní jednotky 06 Změna topné teploty (požadovaná hodnota) Ve spojení s centrální ovládací jednotkou Rozsah nastavení: 0 64 ( ) U venkovní jednotky SW11 Nastavte bit 1+2 na hodnotu ON = priorita specifické vnitřní jednotky Přizpůsobení topné teploty podmínkám místnosti Rozsah nastavení: 0 10 C ( ) 0d Automatický režim Deaktivace automatického režimu 0F Pouze chlazení Deaktivace režimu TOPENÍ a AUTOMATICKÉHO režimu 0000 = neaktivní 0001 = 150 h 0002 = 2500 h 0003 = 5000 h 0004 = h 0005 = ext. tlakový spínač (CN70) 0000 = standardní místnost 0001 = vysoké znečištění v místnosti 0001 = adresa 1 atd = nedefinováno 0000 = bez priority 0001 = priorita 0001 = +1 C atd = +2 C (předem nastaveno) 0010 = +10 C 0000 = dostupný 0001 = nedostupný 0000 = tepelné čerpadlo 0001 = pouze chlazení 2d Pouze topení Deaktivace režimu CHLAZENÍ a ODVLHČOVÁNÍ 0008 = pouze topení 10 Typ vnitřních jednotek Nastavte podle typu jednotky 11 Výkon vnitřních jednotek Nastavte podle typu jednotky (NENÍ možné snížení výkonu!) 12 Adresa chladicího okruhu Rozsah nastavení: 0 30 ( ) 13 Adresa vnitřních jednotek Rozsah nastavení: 0 64 ( ) 14 Adresa skupiny hlavní/podřízené jednotky Více vnitřních jednotek s jedním dálkovým ovladačem 19 Nastavení žaluzie Přizpůsobení směru proudění vzduchu 1b 1C 1E Minimální požadavek na TOPENÍ nebo CHLAZENÍ Změna chladicí teploty (požadovaná hodnota) Neutrální oblast v automatickém režimu Minimální doba do zahájení požadovaného režimu Přizpůsobení chladicí teploty podmínkám místnosti Rozsah nastavení: 0 10 C ( ) Přepnutí mezi CHLAZENÍM a TOPENÍM na základě rozdílu teplot (přesnost = hodnota údaje / 2), rozsah nastavení: 0 10 ( ) 0000 = kazetová 1cestná jednotka (série SH) 0001 = kazetová 4cestná jednotka (série H) 0002 = kazetová 2cestná jednotka (série WH) 0003 = kazetová 1cestná jednotka (série YH) 0004 = standardní mezistropní jednotka (série BH) 0005 = nízká mezistropní jednotka (SPH, SH) 0006 = sada pro výparník VZT + vysokotlaká mezistropní jednotka (série H) 0007 = podstropní jednotka (série H) 0008 = nástěnná jednotka (série H + MH) 0010 = parapetní jednotka 0011 = neopláštěná parapetní jednotka 0012 = skříňová jednotka (14 16 kw) 0013 = skříňová jednotka (4,5 11,2 kw) 0014 = kazetová 4cestná jednotka (série MH) 0016 = mezistropní jednotka pro přívod čerstvého vzduchu (HFE) 0050 = výměník tepla vzduch/vzduch VN 0055 = DXC031, deska 0 10 V 0060 = hydromodul pro ohřev vody (HWM) 0040 = 1,7 kw 0013 = 8,5 kw 0001 = 2,2 kw 0015 = 9,0 kw 0003 = 2,8 kw 0017 = 14,0 kw 0005 = 3,6 kw 018 = 16,0 kw 0007 = 4,5 kw 0021 = 22,4 kw 0009 = 5,6 kw 0023 = 28,0 kw 0011 = 7,1 kw 0099 = nestanoveno 0012 = 8,0 kw 0001 = systém 1 atd = nestanoveno 0001 = adresa 1 atd = nestanoveno 0099 = tovární nastavení 0000 = samostatný systém 0001 = hlavní jednotka skupiny 0002 = podřízená jednotka skupiny 0000 = vypnuto 0001 = pouze kývání 0002 = kazetová 1cestná jednotka, podstropní jednotka 0003 = kazetová 2cestná jednotka 0004 = kazetová 4cestná jednotka 0000 = 5 minut 0001 = 4 minuty 0000 = 0 C 0004 = 4 C 0005 = 5 C 0010 = 10 C 0003 = 3 C (TS +/-1,5 C) 0010 = 10 C 56 I TOSHIBA

57 1F Maximální teplota CHLAZENÍ Nastavitelná max. požadovaná hodnota pro CHLAZENÍ 0029 = 29 C atd. 20 Minimální teplota CHLAZENÍ Nastavitelná min. požadovaná hodnota pro CHLAZENÍ 0018 = 18 C atd. DN kód Název Popis 21 Maximální teplota TOPENÍ Nastavitelná max. požadovaná hodnota pro TOPENÍ 0029 = 29 C atd. 22 Minimální teplota TOPENÍ Nastavitelná min. požadovaná hodnota pro TOPENÍ 0018 = 18 C atd. 23 Maximální teplota ODVLHČOVÁNÍ Nastavitelná max. požadovaná hodnota pro ODVLHČOVÁNÍ 0029 = 29 C atd. 24 Minimální teplota ODVLHČOVÁNÍ Nastavitelná min. požadovaná hodnota pro ODVLHČOVÁNÍ 0018 = 18 C atd Maximální teplota AUTOMA- TICKÉHO režimu Minimální teplota AUTOMA- TICKÉHO režimu Nastavitelná max. požadovaná hodnota pro AUTOMATICKÝ režim Nastavitelná min. požadovaná hodnota pro AUTOMATICKÝ režim 28 Automatický restart Automatický restart po výpadku napájení 2A Ext. chybový vstup (CN70) Přiřazení funkce kontaktu CN70 (nástěnná jednotka série 2 -> čerpadlo kondenzátu) 2E Konektor HA (CN61) Přiřazení funkce kontaktu CN61 (svorka HA) 31 Externí ovládání ventilátoru (CN32) Aktivace tlačítka VENTILATION na dálkovém ovladači 32 Výběr čidla TA Měření teploty 33 Jednotka teploty Ukazatel TS na dálkovém ovladači 36 Ukazatel naměřené hodnoty na dálkovém ovladači 5 d Úprava průtoku vzduchu Na displeji dálkového ovladače se zobrazí aktuální naměřená teplota Static pressure selection 0029 = 29 C atd = 18 C atd = vypnuto 0001 = zapnuto 0000 = ext. vstup pro filtr 0001 = ext. vstup pro výstrahu 0002 = ext. vstup pro zvlhčovač (tovární nastavení) 0000 = vypnuto 0001 = restart ve stejném režimu jako při vypnutí 0002 = vstup pro požární výstrahu 0000 = vypnuto (tovární nastavení) 0001 = CN32 ON/OFF 0000 = čidlo v klimatizační jednotce 0001 = čidlo v dálkovém ovladači 0000 = C 0001 = F (stupně Fahrenheita) 0000 = požadovaná teplota 0001 = naměřená teplota Concealed duct type External static pressure 40 Pa 30 Pa 65 Pa 50 Pa 80 Pa 100 Pa 120 Pa The list abprove is when SW501-1 and SE501-2 is OFF. Slim duct type External static pressure (No filter) Pa 20 Pa 30 Pa/35 Pa 50 Pa FUNKČNÍ KÓDY 60 Funkce časovače provozu Aktivace časovače provozu na kabelovém dálkovém ovladači 7A Změna požadované hodnoty Změna požadované hodnoty v krocích po 0,5 C pouze u RBC- AMS51E-ES a vnitřních jednotek série 4 8c Vynucené odtávání Po aktivaci dojde k automatickému resetu 0000 = zapnuto 0001 = vypnuto 0000 = standard (v krocích po 1 C) 0001 = aktivováno (v krocích po 0,5 C) 0000 = deaktivováno 0001 = aktivováno TOSHIBA I 57

58 FUNKČNÍ KÓDY DN kód Název Popis F0 F1 F2 F3 F4 F6 Režim kývání Žaluzie s pevnou polohou (žaluzie č. 1) Žaluzie s pevnou polohou (žaluzie č. 2) Žaluzie s pevnou polohou (žaluzie č. 3) Žaluzie s pevnou polohou (žaluzie č. 4) Aktivace přídavné desky TCB-PCUC1E Nastavení žaluzie 42 Provozní doba samočištění Funkce samočištění s doběhem ventilátoru C2 Cd Aktuální požadavek X% na venkovní jednotku Funkce zastavení samočištění, když je zakázán provoz [ON / OFF]. Omezení požadavku Je-li aktivováno omezení [ON/OFF] centrální ovládací jednotky (Central 1,2) d0 Aktivace funkce úspory energie Funkce úspory energie optimalizací provozu podle spotřeby d1 d3 d4 69 9C Existence funkce provozu topení při 8 C Otáčky ventilátoru při funkci samočištění Zobrazení/nezobrazení [provozu odvlhčování] během provozu samočištění Omezení polohy žaluzie (režim chlazení) Poloha žaluzie po vypnutí Slouží k aktivaci protimrazové ochrany při 8 C Umožňuje stanovit otáčky motoru ventilátoru 0001 = standard 0002 = po dvou 0003 = v okruhu 0000 = uvolnění 0001 = horizontální směr výfuku 0005 = směr výfuku směrem dolů 0000 = uvolnění 0001 = horizontální směr výfuku 0005 = směr výfuku směrem dolů 0000 = uvolnění 0001 = horizontální směr výfuku 0005 = směr výfuku směrem dolů 0000 = uvolnění 0001 = horizontální směr výfuku 0005 = směr výfuku směrem dolů 0000 = deaktivováno 0001 = aktivováno 0000 = žádná provozní doba 0001 = 0,5 h až 0012 = 6,0 h Aktivuje se, když je doba spuštění kompresoru 10 až 60 minut. Pokud je provozní doba delší než 60 minut, aktivuje se dvojitá provozní doba tohoto nastavení = 50 % do 0100 = 100 % 0000 = platné (provoz čištění) 0001 = neplatné (bez čištění) 0000 = neplatná (není možná) 0001 = platná (je možná) 0000 = neplatná (není možná) 0001 = platná (je možná) 0000 = neplatné (funkce samočištění nebude provedena) 0015 = platné (funkce samočištění bude provedena při 350 ot./min) 0000 = zobrazení 0001 = nezobrazení 0000 = pouze horizontální 0001 = bez omezení 0000 = zavřená 0001 až 0005 = poloha 0006 = zavřená 58 I TOSHIBA

59 Změna DN kódu na AMT31/32 (AMS41) Platné pro všechny jednotky TOSHIBA RAV Digital a Super Digital Inverter (kromě jednotek Flexi) a všechny jednotky MiNi SMMS a SMMS! Postup: 1 Stiskněte současně tlačítka SET + CL + TEST na dobu 4 sekund nebo delší. (V případě skupinového ovládání představuje první zobrazená číslice adresu hlavní jednotky.) 2 V případě skupinového ovládání vyberte pomocí tlačítka UNIT vnitřní jednotku, u které má dojít ke změně hodnot. (Ventilátor vybrané vnitřní jednotky se zapne.) 3 Pomocí tlačítek k nastavení teploty vyberte požadovaný DN kód. 4 Pomocí tlačítek k nastavení času změňte hodnotu DN kódu. 5 Potvrďte výběr stisknutím tlačítka SET. 6 Stisknutím tlačítka TEST výběr uložíte a opustíte nabídku FUNKČNÍ KÓDY 1 2 TOSHIBA I 59

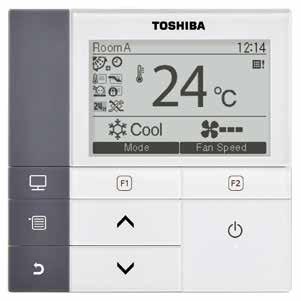

60 Změna DN kódu na AMS Platné pro všechny jednotky TOSHIBA RAV Digital a Super Digital Inverter (kromě jednotek Flexi) a všechny jednotky MiNi SMMS a SMMS Kód DN AMS 51 Platné pro všechny jednotky TOSHIBA RAV Digital a Super Digital Inverter (kromě jednotek Flexi) a všechny jednotky MiNi SMMS, SMMS a SMMSi! Postup: 1 Stisknutím tlačítka nabídky vstoupíte do nabídky. 2 Současným stisknutím tlačítka nabídky a tlačítka pro snížení teploty alespoň na 5 sekund vstoupíte do další podnabídky. 3 Pomocí šipek následně přejděte na položku Nastavení DN kódu a potvrďte stisknutím tlačítka F2. 4 Potom pomocí šipek vyberte DN kód, který chcete změnit, a změňte ho na jedno ze dvou polí pomocí tlačítek F1 a F2. 5 Změněný DN kód uložíte stisknutím tlačítka FEST. 6 Stisknutím tlačítka Zpět opustíte nabídku. FUNKČNÍ KÓDY Nabídka / FEST Zpět Teplota +/- 60 I TOSHIBA

61 CHYBOVÉ KÓDY PŘEDCHOZÍCH SÉRIÍ Série RAV (R407C / R22) Po dotazování chybového kódu nevypínejte napájení došlo by k vymazání paměti. Při snímání krytů dávejte pozor, jelikož je pod nimi síťové napětí. Dotazování chyb provedete stisknutím tlačítka CHECK na dálkovém ovladači. Poznámka: První zobrazená číslice ukazuje počet spuštění kompresoru v hexadecimálním formátu. Číslice za tímto ukazatelem představují chybové kódy. KÓD CHYBA STAV SYSTÉMU KONTROLA 0C 0d 04 Otevřené čidlo TA Zkrat čidla TA Otevřené čidlo TC Zkrat čidla TC Bez komunikace (mezi venkovní a vnitřní jednotkou) Neprobíhá chlazení Tepelné čerpadlo: neustálé topení Neustále chlazení Tepelné čerpadlo: bez funkce topení Vnitřní ventilátor se nespouští v režimu topení Venkovní jednotka je stále ve stavu high temperature release (vypnutí v důsledku vysoké teploty) Vnitřní jednotka v provozu, venkovní jednotka nikoli 08 Špatná změna teploty Chlazení v režimu topení nebo topení v režimu chlazení 09 Uvnitř nedochází ke změně teploty Protimrazová ochrana Vnitřní jednotka v provozu Vnitřní jednotka ve stavu low fan speed (nízká rychlost ventilátoru), venkovní jednotka nefunguje 0B Hladina vody vnitřní jednotky Vnitřní jednotka v provozu, venkovní jednotka nefunguje Bez komunikace (mezi vnitřní jednotkou a dálkovým ovladačem) Otevřené čidlo TE Zkrat čidla TE Otevřené čidlo TL nebo TD Zkrat čidla TL nebo TD Systém se zastaví Systém se zastaví Systém se zastaví Systém se zastaví Systém se zastaví 21 Spínač vysokého tlaku Systém se zastaví 1E Vysoká teplota horkých plynů Systém se zastaví Odpor čidla 20 C = 12,5 k 25 C = 10 k Odpor čidla 20 C = 12,5 k 25 C = 10 k Odpor čidla 20 C = 12,5 k 25 C = 10 k Odpor čidla 20 C = 12,5 k 25 C = 10 k Připojovací vedení / svorky Venkovní transformátor (240/12 V AC) Venkovní deska P.C. Zaseknutý/aktivovaný 4cestný ventil Čidlo TC Kompresor bez požadavku / otevřený klixon kompresoru Chyba zapojení Přeplnění / ucpané potrubí Vzduchový výdech vnitřní jednotky Čidlo TC / chyba zapojení Čerpadlo kondenzátu / ucpaný odtok / spuštěný plovákový spínač otevře se, když je zvednutý Připojovací vedení / Více hlavních vnitřních jednotek / Pouze jedna hlavní jednotka ve skupině Odpor čidla 20 C = 12,5 k 25 C = 10 k Odpor čidla 20 C = 12,5 k 25 C = 10 k Odpor čidla TL 20 C = 12,5 k TD 23 C = 53 k 25 C = 10 k Odpor čidla TL 20 C = 12,5 k TD 23 C = 53 k 25 C = 10 k Náplň chladiva: množství a kvalita, Zablokované vedení Vzduchové cesty Náplň chladiva: množství a kvalita, Čidlo TE Vzduchové cesty vnitřní jednotky CHYBOVÉ KÓDY PŘEDCHOZÍCH SÉRIÍ TOSHIBA I 61

62 MMS R407C UKAZATEL V POHOTOVOSTNÍM REŽIMU Nadměrný výkon Nesprávný sled fází Výstraha: Přetékání vody při vyprazdňování vnitřní jednotky Kontrolní kód na displeji dálkového ovladače Dálkový ovladač Obvod sériového signálu dálkového ovladače 99 O/D fixní rychlost Vnitřní jednotka Venkovní jednotka s inverterem CHYBOVÉ KÓDY PŘEDCHOZÍCH SÉRIÍ Vnitřní jednotka Venkovní jednotka Čidlo v místnosti TA: zkrat nebo přerušení Čidlo TC1 na výměníku tepla v místnosti: zkrat Čidlo TC2 na výměníku tepla v místnosti: zkrat Tlakové čidlo vnitřní jednotky: zkrat Výstraha zkratu motoru ventilátoru v místnosti Vadné čerpadlo odvodu kondenzátu Okruh chladiva: příliš málo chladiva Komunikace vnitřní/venkovní jednotky: zkrat Komunikace centrálního ovládání: zkrat Centrální ovládání: špatné nastavení adres Chyba externího zařízení (nízká hladina / kontrola chladiva, když je nainstalován ovladač RBC-RD1-PE) Chyba blokování prostřednictvím ext. zařízení (vysoká hladina / kontrola chladiva, když je nainstalován ovladač RBC-RD1-PE) Vnitřní jednotka: chyba zapojení/připojení Vnitřní jednotka: zkrat desky 0C b9 11 0b 9F b5 b6 9A 12 Deska IPDU venkovní jednotky Obvod spínače vysokého tlaku Výstraha bezpečnostního provozu při zkratu pro G-Tr Obvod monitorování proudu Chyba kompresoru Výpadek kompresoru Čidlo TH Nezvyklé zahřívání chladiče d 1F d3 da Zkrat sériového signálu inverteru (vysoká hladina / kontrola chladiva, když je nainstalován ovladač RBC-RD2-PE) Porucha: 4cestný ventil Čidlo TE1 na venkovním výměníku tepla: zkrat Teplotní čidlo horkých plynů TD1: zkrat Teplotní čidlo horkých plynů TD2: zkrat Teplotní čidlo na sání TS: zkrat Čidlo vysokého tlaku Pd: zkrat Čidlo nízkého tlaku Ps: zkrat Tlaková čidla Pd/Ps: chyba zapojení Výstraha teploty horkých plynů na TD1 Výstraha teploty horkých plynů na TD2 Výstraha doby nízké frekvence, teplota horkých plynů na TD1 Výstraha teploty sání na TS Ochranný režim: vysoký tlak (Pd) Ochranný režim: nízký tlak (Ps) Systémová výstraha spínače vysokého tlaku kompresoru se stálými otáčkami (1) Systémová výstraha spínače vysokého tlaku kompresoru se stálými otáčkami (2) Výstraha, IOL/OCR, kompresor se stálými otáčkami (1) Výstraha, IOL/OCR, kompresor se stálými otáčkami (2) Zkrat, vnitřní relé přetížení inverteru (IOL) Ochranný režim magnetické ochrany Venkovní jednotka: špatný sled fází při zapojení napájení Rozšiřovací IC, zkrat paměti EEPROM Špatné propojení mezi vnitřní a venkovní jednotkou Chybná komunikace vnitřní/venkovní jednotky Počet připojených vnitřních jednotek: překročený výkon Připojené vnitřní jednotky: překročený výkon Není možný záložní provoz venkovních jednotek Snížený počet připojených venkovních jednotek Připojeno příliš mnoho venkovních jednotek Špatná adresa serveru venkovní jednotky Nastavení hlavní venkovní jednotky Podřízená venkovní jednotka Čidlo teploty oleje K1 Čidlo teploty oleje K2 Čidlo teploty oleje K3 Nízká hladina oleje Výstraha teploty oleje TK1 Výstraha teploty oleje TK2 Ventil: SV3C: zablokovaný Ventil SV3C: netěsnost Ventil PMV: únik chladiva Nebyla definována adresa vnitřní jednotky* Nebyla definována adresa venkovní jednotky* Chybějící fáze A0 A1 A2 AA b4 Ab A6 bb AE A7 22 be E1 F0 E6 F1 E5 bd AF 1C E c 8d 8E 8F d1 d2 d4 d5 d6 d7 d8 d9 db dc dd de df A0 A1 A2 AA b4 Ab A6 bb AE A7 22 be E1 F0 E6 F1 --- bd AF 1C d1 --- d4 d5 d6 d7 d8 d9 db dc dd Kontrolní kód na desce rozhraní venkovní jednotky *: Na dálkovém ovladači bez zobrazení Poznámka: Za účelem získání chybových kódů je nutné nastavit otočné spínače 1, 2 a 3 na desce rozhraní MCC venkovní jednotky na hodnotu 1 (tovární nastavení). 62 I TOSHIBA

63 2trubkový systém Super Multi R407C Po dotazování chybového kódu nevypínejte napájení došlo by k vymazání paměti. Při snímání krytů dávejte pozor, jelikož je pod nimi síťové napětí. Dotazování chyb je možné na třech místech systému: 1. Dálkový ovladač stisknutím tlačítka CHECK 2. Rozdělovač Multi Controller nastavením spínače ukazatele na hodnotu 1 3. Venkovní jednotka viz následující tabulka: b Stisknutí tlačítka CHECK na dálkovém ovladači Bez komunikace mezi rozhraním a inverterem Bez komunikace mezi rozdělovačem Multi Controller a venkovní jednotkou Bez komunikace mezi vnitřními jednotkami a rozdělovačem Multi Controller Hladina vody vnitřní jednotky C Chyba čidla TA 88 Poloha spínače 1 na rozdělovači Multi Controller Bez komunikace mezi rozhraním a inverterem Bez komunikace mezi rozdělovačem Multi Controller a venkovní jednotkou Rozdělovač Multi Controller nezná výkon venkovní jednotky LED 5 vyp. LED 6 zap. Poloha spínače 0 na venkovní jednotce Bez komunikace mezi rozhraním a inverterem Nastavení spínače ukazatele hodnotu 8 (když svítí) 0d Chyba čidla TC 80 Chyba čidla Th(A) LED 1 Chyba čidla Th(A) 08 Špatná změna teploty 81 Chyba čidla Th(B) LED 2 Chyba čidla Th(B) 09 Protimrazová ochrana nebo změna teploty 82 Chyba čidla Th(C) LED 3 Chyba čidla Th(C) 99 Bez komunikace mezi vnitřní jednotkou a dálkovým ovladačem 83 Chyba čidla Th(D) LED 4 Chyba čidla Th(D) 15 Viz rozdělovač Multi Controller 84 Chyba čidla Th(X) LED 5 Chyba čidla Th(X) Bliká předehřev/odtávání 0b Hladina vody na rozdělovači Multi Controller Hladina vody na rozdělovači Multi Controller 89 Příliš vysoký kód vnitřní jednotky LED 6 Příliš vysoké kódy vnitřní jednotky Kód vnitřní jednotky má nulovou hodnotu LED 7 Chyba čidla rozdělovače Multi Controller 1 LED 8 Chyba čidla rozdělovače Multi Controller 2 Nastavení spínače ukazatele hodnotu 3 (když svítí) IC Viz venkovní jednotka IC Viz venkovní jednotka LED 1 Chyba čidla ThD1 LED 2 Chyba čidla ThD2 LED 3 Chyba čidla ThS LED 4 Vysoký tlak, přes čidlo LED 5 Chyba tlakového čidla (Pd) LED 6 Horké plyny > 130 C LED 7 Sání > 40 C LED 8 Spínač nízkého tlaku 14 Viz venkovní jednotka 14 Viz venkovní jednotka Nízké napětí inverteru CHYBOVÉ KÓDY PŘEDCHOZÍCH SÉRIÍ 1d Viz venkovní jednotka 1d Viz venkovní jednotka Příliš vysoký proud DC inverteru 1F Viz venkovní jednotka 1F Viz venkovní jednotka Příliš vysoký proud AC inverteru 18 Viz venkovní jednotka 18 Viz venkovní jednotka Chyba čidla ThE 21 Viz venkovní jednotka 21 Viz venkovní jednotka Vysoký tlak inverteru Přehřátí inverterového kompresoru Točivé magn. pole / stálý vysoký tlak / otevřený klixon / stálá teplota kompresoru = LED kontrolka bliká = LED kontrolka svítí TOSHIBA I 63

64 3trubkový systém Super Multi Po dotazování chybového kódu nevypínejte napájení došlo by k vymazání paměti. Při snímání krytů dávejte pozor, jelikož je pod nimi síťové napětí. Dotazování chyb je možné na třech místech systému: 1. Dálkový ovladač stisknutím tlačítka CHECK 2. Rozdělovač Multi Controller nastavením spínače ukazatele na hodnotu 1 3. Venkovní jednotka viz následující tabulka: CHYBOVÉ KÓDY PŘEDCHOZÍCH SÉRIÍ b Stisknutí tlačítka CHECK na dálkovém ovladači Bez komunikace mezi rozhraním a inverterem Bez komunikace mezi rozdělovačem Multi Controller a venkovní jednotkou Chyba komunikace mezi vnitřními jednotkami a rozdělovačem Multi Controller Hladina vody vnitřní jednotky Poloha spínače 1 na rozdělovači Multi Controller Bez komunikace mezi rozhraním a inverterem Bez komunikace mezi rozdělovačem Multi Controller a venkovní jednotkou 04 Poloha spínače 2 a 0 na venkovní jednotce Bez komunikace mezi rozhraním a inverterem 0C Chyba čidla TA 88 Rozdělovač Multi Controller nezná kapacitu vnitřní jednotky 0d Chyba čidla TC 80 Chyba čidla Th(A) 80 Chyba čidla Th(A) 08 Špatná změna teploty 81 Chyba čidla Th(B) 81 Chyba čidla Th(B) 09 Protimrazová ochrana nebo změna teploty 82 Chyba čidla Th(C) 82 Chyba čidla Th(C) 99 Bez komunikace mezi vnitřní jednotkou a dálkovým ovladačem 83 Chyba čidla Th(D) 83 Chyba čidla Th(D) 15 Viz rozdělovač Multi Controller 84 Chyba čidla Th(X) 84 Chyba čidla Th(X) Bliká předehřev/odtávání 0b Hladina vody na rozdělovači Multi Controller 0b Hladina vody na rozdělovači Multi Controller 89 Příliš vysoké kódy vnitřní jednotky 89 Příliš vysoký kód vnitřní jednotky Kód vnitřní jednotky má nulovou hodnotu IC Viz venkovní jednotka IC Viz venkovní jednotka A0 Chyba čidla ThD1 A1 Chyba čidla ThD2 A2 Chyba čidla ThS A3 Chyba čidla ThO A5 Chyba čidla ThE A6 Horké plyny > 130 C A7 Sání > 40 C AA Chyba tlakového čidla AE Čidlo nízkého tlaku 14 Viz venkovní jednotka 14 Viz venkovní jednotka 14 Nízké napětí inverteru 1d Viz venkovní jednotka 1d Viz venkovní jednotka 1d Příliš vysoký proud DC inverteru 1F Viz venkovní jednotka 1F Viz venkovní jednotka 1F Příliš vysoký proud AC inverteru Vysoký tlak inverteru 21 Viz venkovní jednotka 21 Viz venkovní jednotka 21 Ad Nadměrná teplota inverterového kompresoru Točivé magn. pole / stálý vysoký tlak / otevřený klixon / stálá teplota Teplota 64 I TOSHIBA

65 MONITOROVÁNÍ Funkce monitorování zobrazuje následující hodnoty: Teploty (teplota v místnosti, venkovní teplota, TO, TA, TC, Td, TS) Hodnoty tlaku (Pd, Ps) Stav ventilu PMV Stav (zapnutý/vypnutý) a proud kompresoru Celkový výkon venkovních nebo vnitřních jednotek Počet venkovních nebo vnitřních jednotek Funkce jsou dostupné prostřednictvím: Kabelového dálkového ovladače RBC-AMT32E (a předchozích modelů RBC-AMT21E, RBC-AMT41E) Dostupné pro jednotky: Digital Inverter Super Digital Inverter MiNi SMMS SMMS-i SHRM-i Adresa jednotky Kód položky Naměřená hodnota Funkce 1. Na 4 sekundy stiskněte tlačítka. 2. Pomocí tlačítka se přesuňte k druhému (atd.) kódu položky a tlačítkem můžete vybrat jednotku ze skupiny. 3. Dokončení: Stiskněte tlačítko. RBC-AMS54-ES Lze kontrolovat teplotu čidel nebo provozní stav vnitřních jednotek, venkovních jednotek či dálkového ovladače. 1. Stiskněte tlačítko [ ] [ ], abyste mohli v nabídce nastavení vybrat funkci 4. Monitor Function, a následně stiskněte tlačítko Set [F2]. -> Abyste mohli zkontrolovat údaje, vyberte kód stisknutím tlačítek [ ] [ ]. 2. Další informace týkající se kontrolního kódu a údajů najdete v příručce k instalaci, která byla dodána společně s vnitřní či venkovní jednotkou, nebo v servisní příručce. MONITOROVÁNÍ 3. Stisknutím tlačítka [CANCEL] se vrátíte zpět na obrazovku nabídky nastavení. TOSHIBA I 65

66 Digital Inverter (DI) a Super Digital Inverter (S-DI) Údaje o vnitřní jednotce Kód Údaje o systému 01 Teplota v místnosti (dálkový ovladač) C Údaje o venkovní jednotce Kód Údaje o systému Jednotka Jednotka 61 Venkovní teplota (TO) C 02 Teplota v místnosti (TA) C 62 Teplota horkých plynů (TD) C 03 Teplota výměníku tepla (TCJ) C 63 Teplota na sání (TS) C 04 Teplota výměníku tepla (TC) C 65 Teplota chladiče (THS) C 07 Frekvence otáček ventilátoru vnitřní jednotky ot./min 6A Provozní proud A F2 Vypočítaná provozní doba ventilátoru vnitřní jednotky X100 h 6D Venkovní teplota výměníku tepla (TL) C F3 Čas do filtrační výstrahy X1 h 70 Provozní otáčky kompresoru ot./s F8 Teplota horkých plynů (TC, TCJ) C 72 Frekvence otáček ventilátoru venkovní jednotky (spodní) ot./min 73 Frekvence otáček ventilátoru venkovní jednotky (horní) ot./min F1 Vypočítaná provozní doba kompresoru X100 h 60 Teplota výměníku tepla (TE) C Distributor (Strainer incorporated) TC sensor (Indoor unit) TCJ sensor Air heat exchanger Strainer Refrigerant pipe at liquid side (Outer dia : ØB) To o utdo o r unit Refrigerant pipe at gas side (Outer dia : ØA) To o utdo o r unit TS sensor TO sensor TL sensor PMV Strainer MONITOROVÁNÍ Check joint Cooling: High pressure Heating: Low pressure TD sensor Heat exchanger Ø8, 2 rows, 52 stages FP1.45, flat fin In cooling operation In heating operation TE sensor Distributor Strainer Capillary Ø4 Ø3 (6 pcs.) Refrigerant pipe at liquid side Ø9.5 Packed valve Refrigerant pipe at gas side Ø15.9 Ball valve Muffler r Ø25 L180 Cooling: Low pressure Heating: High pressure Accumulator (2500cc) Rotary compressor (DA422A3F-25M) Ø25 L I TOSHIBA

67 MiNi SMMS-e/SMMS-e/SHRM-e Údaje o vnitřní jednotce (*2) Údaje o systému Kód Údaje o systému 00 Teplota v místnosti (kontrolní teplota) C Ukazatel na displeji Údaje o venkovní jednotce, jednotlivě Kód Údaje o systému Jednotka Jednotka Ukazatel na displeji 10 Teplota horkých plynů kompresoru 1 (Td1) C x 1 01 Teplota v místnosti (dálkový ovladač) C (11) Teplota horkých plynů kompresoru 2 (Td2) C x 1 02 Vnitřní sací teplota (TA) C x 1 12 Čidlo vysokého tlaku (Pd) MPa x Teplota výměníku vnitřní jednotky (TCJ) C x 1 13 Čidlo nízkého tlaku (Ps) MPa x Teplota výměníku vnitřní jednotky (TC2) C x 1 14 Teplota na sání (TS) C x 1 05 Teplota výměníku vnitřní jednotky (TC1) C x 1 15 Teplota výměníku tepla venkovní jednotky (TE) C x 1 06 Teplota horkých plynů uvnitř (Tf) (*1) C x 1 16 Teplota v rozvodu kapaliny (TL) C x 1 08 Úhel otevření vnitřního ventilu PMV impulz x 1/10 17 Venkovní teplota (TO) C x 1 0A Počet připojených vnitřních jednotek ks 18 Teplota přehřátí (TU) C x 1 0b Výkon připojených vnitřních jednotek v PS PS x Proud kompresoru 1 (1) A x 10 0C Počet připojených venkovních jednotek ks (1A) Proud kompresoru 2 (I2) A x 10 0d Výkon venkovních jednotek v PS PS x 10 1b Otevření ventilu PMV impulz x 1/10 1d ZAPNUTÍ/VYPNUTÍ kompresoru 1 2 (*3) 1E Stupeň otáček venkovního ventilátoru 0 až 31 1F Výkon venkovní jednotky PS x 1 *1: Pouze jedna část vnitřních jednotek byla vybavena teplotními čidly vysokého tlaku. Tato teplota se u ostatních typů nezobrazuje. *2: Pokud jsou jednotky propojeny ve skupině, zobrazují se jen údaje o hlavní vnitřní jednotce. *3: ZAPNUTÝ je pouze kompresor 1. 10: ZAPNUTÝ je pouze kompresor 2. 11: Jsou ZAPNUTY oba kompresory (1 a 2). SMMS-i/ SHRM-i/ SMMS-e/ SHRM-e Údaje o vnitřní jednotce (*2) Údaje o systému Kód Údaje o systému Jednotka Ukazatel na displeji Příklad ukazatele na dálkovém ovladači 00 Teplota v místnosti (kontrolní teplota) C x 1 [0024] = 24 C 01 Teplota v místnosti (dálkový ovladač) C x 1 [0024] = 24 C 02 Vnitřní sací teplota (TA) C x 1 [0024] = 24 C 03 Teplota cívky uvnitř (TCJ) C x 1 [0024] = 24 C 04 Teplota cívky uvnitř (TC2) C x 1 [0024] = 24 C 05 Teplota cívky uvnitř (TC1) C x 1 [0024] = 24 C 06 Teplota horkých plynů uvnitř (TF) (*1) C x 1 [0024] = 24 C 08 Úhel otevření vnitřního ventilu PMV impulz x 1/10 [0150] = 1500 impulzů 0A Počet připojených vnitřních jednotek ks x 1 [0048] = 48 ks 0B Výkon připojených vnitřních jednotek v PS PS x 10 [0415] = 41,5 PS 0C Počet připojených venkovních jednotek ks x 1 [0004] = 4 ks 0D Výkon venkovních jednotek v PS PS x 10 [0420] = 42 PS *1 Pouze jedna část vnitřních jednotek byla vybavena teplotním čidlem odvodního vzduchu. Tato teplota se u ostatních typů nezobrazuje. *2 Pokud jsou jednotky propojeny ve skupině, lze zobrazit jen údaje o hlavní jednotce. MONITOROVÁNÍ TOSHIBA I 67

68 Údaje o venkovní jednotce, jednotlivě 1 (*3) KÓD U1 U2 U3 U4 Údaje o systému Ukazatel na displeji Jednotka Čidlo vysokého tlaku, pomocný tlak (Pd) x 100 MPa [0123] = 1,23 MPa Čidlo nízkého tlaku, pomocný tlak (Ps) x 100 MPa [0123] = 1,23 MPa Teplota horkých plynů kompresoru 1 (Td1) x 1 C [0024] = 24 C Teplota horkých plynů kompresoru 2 (Td2) x 1 C [0024] = 24 C Teplota horkých plynů kompresoru 3 (Td3) x 1 C [0024] = 24 C Teplota na sání (TS) x 1 C [0024] = 24 C Teplota cívky 1 venku (TE1) x 1 C [0024] = 24 C Teplota cívky 2 venku (TE2) x 1 C [0024] = 24 C Teplota v rozvodu kapaliny (TL) x 1 C [0024] = 24 C Venkovní teplota (TO) x 1 C [0024] = 24 C 1A 2A 3A 4A Otevření ventilu PMV x 1 impulz [0500] = 500 impulzů 1B 2B 3B Otevření ventilu PMV 4 x 1 impulz [0500] = 500 impulzů 1C 2C 3C 4C Proud kompresoru 1 (I1) x 10 A [0135] = 13,5 A 1D 2D 3D 4D Proud kompresoru 2 (I2) x 10 A [0135] = 13,5 A 1E 2E 3E Proud kompresoru 3 (I3) x 10 A [0135] = 13,5 A 1F 2F 3F 4F Stupeň otáček venkovního ventilátoru x 10 A [0135] = 13,5 A Příklad ukazatele na dálkovém ovladači MONITOROVÁNÍ Údaje o venkovní jednotce, jednotlivě 2 (*4) KÓD U1 U2 U3 U4 Údaje o systému Ukazatel na displeji Jednotka Otáčky kompresoru 1 x 10 ot./s [0123] = 1,23 MPa Otáčky kompresoru 2 x 10 ot./s [0123] = 1,23 MPa Otáčky kompresoru 3 x 10 ot./s [0123] = 1,23 MPa Režim venkovního ventilátoru x 1 režim [0058] = režim Teplota chladiče IPDU kompresoru 1 x 1 C [0024] = 24 C Teplota chladiče desky IPDU kompresoru 2 x 1 C [0024] = 24 C Teplota chladiče desky IPDU kompresoru 3 x 1 C [0024] = 24 C Teplota chladiče desky IPDU venkovního ventilátoru x 1 C [0024] = 24 C 58 Řízení zpětného získávání při chlazení/topení *5 59 Uvolnění tlaku *5 5A 5B Uvolnění výstupní teploty Uvolnění podřízené jednotky (venkovní jednotky 02/U2/U4) 0: běžné 1: řízení zpětného získávání 0: běžné 1: řízení uvolnění Příklad ukazatele na dálkovém ovladači [0010] = řízení zpětného získávání při topení [0001] = řízení zpětného získávání při chlazení [0010] = řízení uvolnění tlaku [0001] = výstupní teplota, řízení uvolnění 5F 6F 7F 8F Výkon venkovní jednotky v PS x 1 PS [0016] = 16 PS *3 První číslice KÓDU zobrazuje číslo venkovní jednotky. *4 Nejvyšší číslice KÓDU -4 zobrazuje číslo venkovní jednotky. 1*, 5* Venkovní jednotka U1 (hlavní jednotka) 2*, 6* Venkovní jednotka U2 (podřízená jednotka 1) 3*, 7* Venkovní jednotka U3 (podřízená jednotka 2) 4*, 8* Venkovní jednotka U4 (podřízená jednotka 3) *5 Zobrazuje se jen KÓD 5* venkovní jednotky U1 (hlavní jednotky). [0100] = řízení uvolnění venkovní jednotky U2 68 I TOSHIBA

69 TCB-IFCB5-PE: Okenní kontakt Dálkový spínač nebo okenní kontakt musí poskytnout beznapěťový kontakt. Za účelem použití zvláštních funkcí (výstup provozu, výstrahy) lze použít přídavný konektor CN03. Není však k dispozici žádná blokovací funkce, jelikož by rušila funkci okenního kontaktu a funkci externího zapnutí/vypnutí. Schéma zapojení: Indoor PCB Interconnecting Cable Optional Output for Alarm and Operation Status (Same specifications as CN61) VRF, SDI & DI DIP Switch Window Switch / Volt Free Contact (Locally Supplied) Indoor PCB HA Adapter Interconnecting Cable Optional Output for Operation Status (Same specifications as HA but using the CN61 connector) Inverter RAS DIP Switch Window Switch / Volt Free Contact (Locally Supplied) Volitelné součásti: K dispozici jsou 2 volitelné krabice, které lze použít k instalaci součástí. TCB-PX100-PE: TCB-PX30MUE: Plastová krabice určená k připevnění na vnější část vnitřní jednotky (není-li místo uvnitř). Krabice je dodávána s držákem desky a propojovacím kabelem s délkou 1,5 m. Kovová krabice určená k připevnění uvnitř vnitřní jednotky (split série 4 s kazetovou 4cestnou jednotkou, VRF série 2 s kazetovou 4cestnou jednotkou a kazetovou 4cestnou jednotkou 60x60 split, multisplit a VRF). Instalace a konfigurace Nastavte DIP spínače podle uvedené tabulky, jak je na daném místě potřeba. Požadovaná funkce: Nastavení DIP spínače Režim/popis Vše = vypnuto Č. 1: Signál dálkového zapnutí/vypnutí má úplnou prioritu Bit 1 = zapnuto ~ 2, 3 a 4 = vypnuto Č. 2: Prioritu má signál k zapnutí Použití dálkového zapnutí/vypnutí Bit 2 = zapnuto ~ 1, 3 a 4 = vypnuto Č. 3: Prioritu má signál k vypnutí Bit 1 a 2 = zapnuto ~ 3 a 4 = vypnuto Č. 4: Prioritu má Last Push Bit 3 = zapnuto ~ 1, 2 a 4 = vypnuto Č. 5: Návrat k původnímu nastavení Použití okenního kontaktu Bit 4 = zapnuto ~ 1, 2 a 3 = vypnuto Č. 6: Bez zpětné funkce (viz č. 5) Instalace součásti závisí na příslušné vnitřní jednotce. Použijte vždy správný návod k instalaci! MOŽNOSTI OVLÁDÁNÍ TOSHIBA I 69

70 TCB-IFCB-4E2: Přídavný modul pro dálkové ZAPNUTÍ/VYPNUTÍ hlášení o provozu a poruchách * K připojení vnitřní jednotky vždy používejte originální kabel. (CN13/CN06 k CN61) ** K ovládání vnitřní jednotky jsou nutné kabely dodané zákazníkem. K připevnění krabice používejte montážní otvory. Specifikace kabelů (místní dodávka) Síťový kabel *** Až 80 m: 3žilový, 0,75 mm 2 Signální kabel s příkazem k ZAPNUTÍ/VYPNUTÍ Signální kabel displeje *** *** Odpovídající návrhu IEC 57 Až 500 m: 2žilový, 0,75 mm 2 Až 200 m: 3žilový, 0,75 mm 2 Až 400 m: 3žilový, 0,75 mm 2 Schéma zapojení: 1. Připojení prostřednictvím konektoru CN61 (propojovací kabel je součástí) 2. L (TP4) + N (TP5): Přívod (230 V) 3. Mezi TP01 (ON) a TP03 (COM) lze prostřednictvím beznapěťového kontaktu odeslat signál k ZAPNUTÍ/VYPNUTÍ. 4. TP02: bez funkce. 5. TP7: Vstupní signál pro TP8 (L1) a TP10 (L2) je volně volitelný a beznapěťový do 230 (max. 0,5 A) 6. TP8: Provozní signál (kontakt mezi TP7 a TP8 je zavřený) 7. TP10: Signál výstrahy (kontakt mezi TP7 a TP10 je zavřený) 8. SW1: Měl by být stále nastaven do polohy Last Push. MOŽNOSTI OVLÁDÁNÍ UPOZORNĚNÍ! Při použití TCB-IFCB-4E2 by měla být vždy nastavena poloha Last Push. Není pak nutné měnit nastavení žádných DN KÓDŮ. + můstek J01 na desce by měl zůstat v původním stavu. 70 I TOSHIBA

71 Konektory CN Funkce Konektor Č. pinů Popis Značení Výstup ventilátoru CN32 1, 2 Větrání pomocí dálkového ovladače TCB-KBCN32VEE Doplňková hlášení CN60 1, 2, 3, 4, 5, 6 Hlášení o provozu/stavu (ZAPNUTÉ hlášení o chlazení, topení, ventilátoru, odtávání, kompresoru) TCB-KBCN60OPE Svorka HA CN61 1, 2, 3, 4, 5, 6 Externí ZAPNUTÍ/VYPNUTÍ, hlášení o provozu, hlášení o poruchách TCB-KBCN61HAE Doplňkový externí vstup pro výstrahu CN70 1, 2 Ext. vstup pro výstrahu TCB-KBCN70OAE Zadaný vstup CN73 1, 2 Příkaz k VYPNUTÍ kompresoru TCB-KBCN73DEE Externí vstup pro poruchu CN80 1, 2, 3 Vstup pro poruchu (L30) a vypnutí jednotky TCB-KBCN80EXE MOŽNOSTI OVLÁDÁNÍ TOSHIBA I 71

72 CN32: TCB-KBCN32VEE 1 COM (0 V) 2 Výstup ventilátoru (12 V DC) - Tovární nastavení (DN31 = 0000) Výstup CN32 společně se ZAPNUTÍM nebo VYPNUTÍM vnitřní jednotky - Ovládání ventilátoru (DN31 = 0001) Výstup CN32 spojen se ZAPNUTÍM/VYPNUTÍM vnitřní jednotky Individuální ZAPNUTÍ/VYPNUTÍ pro externí ventilátor prostřednictvím tlačítka VENT na dálkovém ovladači. bílá 1 červená 2 modrá CN32: Ovládání ventilátoru Vnitřní deska max. 2 m COM Výstup ventilátoru RELÉ (12 V DC) MOŽNOSTI OVLÁDÁNÍ Kontrola ventilátoru pomocí dálkového ovladače DN31 = 0000 Výstup CN32 společně se ZAPNUTÍM nebo VYPNUTÍM vnitřní jednotky. Na LCD displeji není žádný ukazatel. DN31 = 0001 Výstup CN32 spojen se ZAPNUTÍM/VYPNUTÍM vnitřní jednotky Individuální ZAPNUTÍ/VYPNUTÍ pro ext. ventilátor prostřednictvím tlačítka VENT na dálkovém ovladači. Ukazatel na LCD displeji 72 I TOSHIBA

73 CN60: TCB-KBCN60OPE Upozornění! Není dostupné pro parapetní jednotku systému VRF MML-AP***NH-E 1 COM (0 V) Společný pro piny 2 až 6 2 Hlášení o odtávání Signál, když je venkovní jednotka v režimu odtávání (během signálu defrost" z venkovní jednotky). 3 Zapnuté hlášení o kompresoru Signál, když je vnitřní jednotka ve stavu thermo ON. 4 Hlášení o chlazení ZAPNUTO během provozního režimu chlazení (chlazení, odvlhčování, chlazení v automatickém režimu) 5 Hlášení o topení ZAPNUTO během provozního režimu topení (topení, topení v automatickém režimu) 6 Hlášení o ventilátoru ZAPNUTO, když je vnitřní ventilátor v provozu. bílá 1 červená 2 modrá 3 oranžová 4 žlutá 5 hnědá 6 černá UPOZORNĚNÍ! RAV-SM2244DTP-E (20,0 / 22,4 kw chlazení/topení) RAV série 4 RAV-SM2804DTP-E (23,7 / 27,0 kw chlazení/topení) MMD-AP0726HP-E (22,4 / 25,0 kw chlazení/topení) VRF série 6 MMD-AP0966HP-E (28,0 / 31,5 kw chlazení/topení) RAV a VRF nízké kazetové jednotky 60x60 Slim série 7 Konektor CN60 již u těchto jednotek není k dispozici. Množství výhod a rozšířený rozsah funkcí nyní přináší volitelná ovládací deska TCB-PCUC1E, kterou znáte již u podstropních jednotek CTP série 7. MOŽNOSTI OVLÁDÁNÍ TOSHIBA I 73

74 MOŽNOSTI OVLÁDÁNÍ CN61: TCB-KBCN61HAE 1 Externí ZAPNUTÍ/VYPNUTÍ Řízení externího ZAPNUTÍ/VYPNUTÍ (kód DN 2E, J01) 2 0V (společný pro piny 1, 3) 3 Zablokování dálkového ovladače Zablokování/povolení ZAPNUTÍ/VYPNUTÍ dálkovým ovladačem 4 Hlášení provozu zařízení Signál při dálkovém ZAPNUTÍ a žádné výstraze 5 0V (společný pro piny 4, 6) 6 Výstup pro výstrahu Signál při poruše 1 modrá 2 bílá 3 oranžová 4 žlutá 5 červená 6 hnědá 74 I TOSHIBA

75 CN70: TCB-KBCN70OAE 1 Chybový vstup Základní nastavení: DN2A = 0002 (tovární nastavení) DN2A = 0001 (externí chybový vstup) Při vstupu se zobrazí chyba na dálkovém ovladači (vnitřní jednotka se nevypne) 2 COM (0 V) Beznapěťový kontakt Poznámka: CN70 není k dispozici u jednotek RAV-SM**KRT/ MMK-AP**2H! 1 modrá 2 bílá CN70: externí chybový vstup Vnitřní deska max. 2 m Externí chybový vstup COM (0 V) Relé Ext. spínací prvek Ovládací napětí DN 2A = 0001 (tovární nastavení 0002) Při vstupu ukazuje dálkový ovladač symbol upozornění. Jednotka zůstává v provozu (měkká výstraha). MOŽNOSTI OVLÁDÁNÍ TOSHIBA I 75

76 MOŽNOSTI OVLÁDÁNÍ CN73: TCB-KBCN73DEE 1 Vstup příkazu Nucený režim VYPNUTÍ termostatu vnitřní jednotky 2 COM (0 V) Beznapěťový kontakt červená 1 modrá 2 bílá CN73: Vstup příkazu Vnitřní deska max. 2 m Vstup příkazu Ovládací napětí COM Nucený režim VYPNUTÍ termostatu vnitřní jednotky 76 I TOSHIBA
