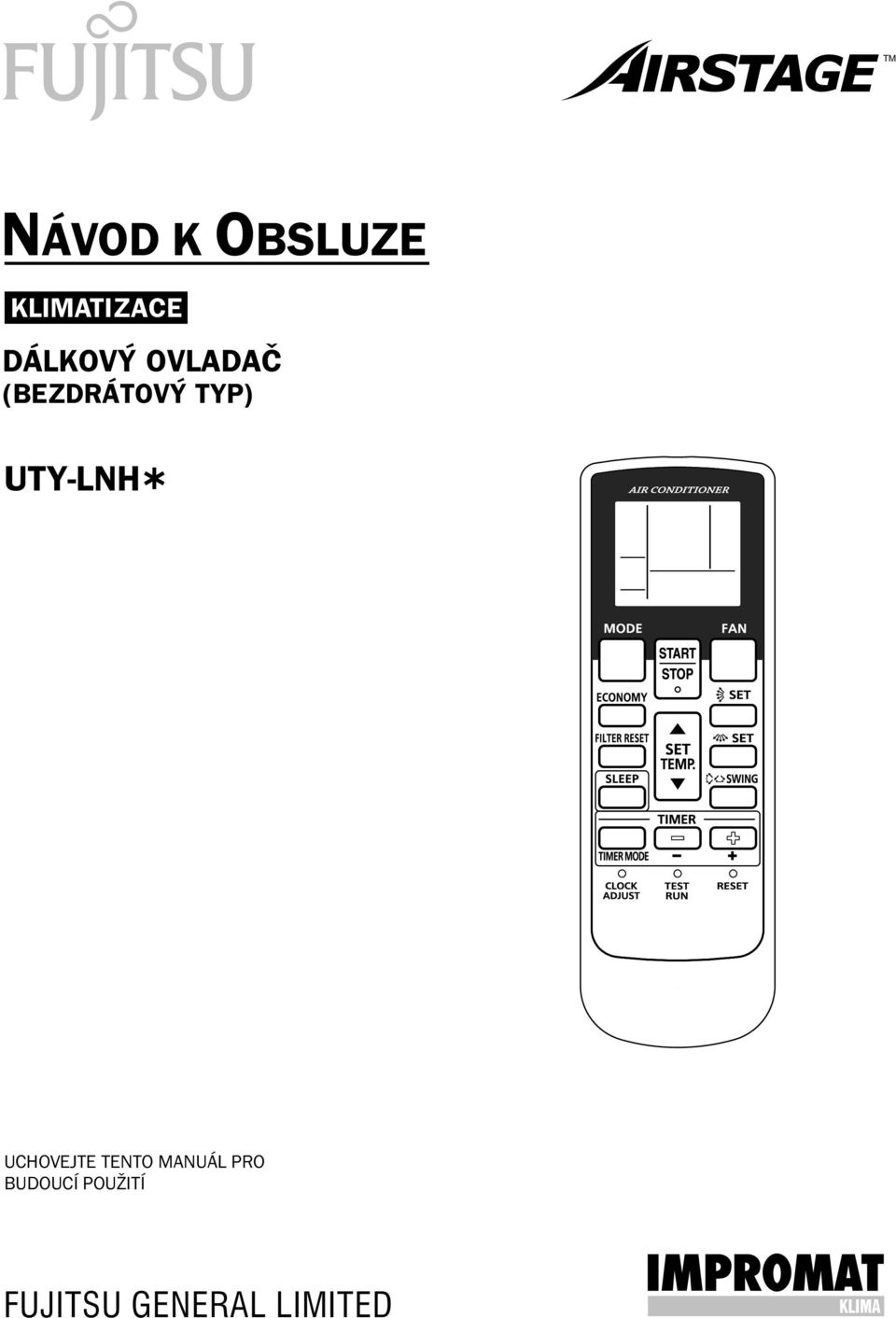

1 TM NÁVOD K OBSLUZE DÁLKOVÝ OVLADAČ (BEZDRÁTOVÝ TYP) UTY-LNH UCHOVEJTE TENTO MANUÁL PRO BUDOUCÍ POUŽITÍ FUJITSU GENERAL LIMITED

2 OBSAH BEZPEČNOSTNÍ INFORMACE... POPIS ČÁSTÍ... ZAHÁJENÍ ČINNOSTI... ČINNOST... 4 REŽIM ČASOVÁNÍ SPÁNKOVÝ REŽIM MANUÁLNÍ OVLÁDÁNÍ... 7 ÚSPORNÝ REŽIM... 8 INDIKÁTOR FILTRU... 8 VOLBA KÓDU PRO SIGNÁL DÁLKOVÉHO OVLADAČE... 9 PROVOZNÍ INFORMACE... 0 ODSTRANĚNÍ ZÁVAD... SPECIFIKACE... BEZPEČNOSTNÍ INFORMACE lpřed použitím přístroje si pečlivě pročtěte následující bezpečnostní informace a postupujte podle nich. vztahují k bezpečnému a bezproblémovému provozu klimatizační jednotky. ldalší informace týkající se obsluhy zařízení naleznete v provozním manuálu. luchovejte tento manuál pro budoucí použití. Veškeré instrukce se VÝSTRAHA Nedodržení těchto instrukcí může způsobit těžká zranění nebo smrtelný úraz. ldálkový ovladač neobsahuje části, které by mohly být opraveny uživatelem. Veškeré opravy musí provádět servisní technik. lpokud přemísťujete vaši klimatizační jednotku, kontaktujte autorizovaného servisního technika, který provede veškeré úkony související s odpojením a opětovným zapojením jednotky. lzabraňte dětem v přístupu ke klimatizační jednotce. lnesnažte se sami opravit klimatizační jednotku, mohlo by dojít k úrazu nebo špatné funkci přístroje. ljakmile začne indikátor na jednotce blikat, okamžitě jednotku vypněte. lv blízkosti jednotky nepoužívejte hořlaviny. Mohlo by dojít k požáru. VAROVÁNÍ Nedodržení těchto instrukcí může způsobit zranění uživatele nebo škody na majetku. lnesnažte se demontovat přístroj. Při kontaktu s vnitřními součástkami může dojít k jejich poškození. lpři pádu ovladače může dojít k mechanickému poškození. lnedotýkejte se tlačítek ostrými předměty. Může dojít k úrazu elektrickým proudem nebo poškození ovladače. lnečistěte ovladač benzínem, ředidly nebo podobnými látkami. Může dojít ke ztrátě barevnosti nebo špatné funkci ovladače. lujistìte se, že jsou další spotřebiče alespoò metr od klimatizační jednotky. lneinstalujte klimatizaèní jednotku blízko otevøeného ohnì nebo jiných tepelných zdrojù. lnepokládejte na klimatizaèní jednotku nádoby obsahující tekutiny. ldo klimatizační jednotky se nesmí dostat voda. Mohlo by dojít ke zkratu nebo úrazu el. proudem. lneobsluhujte přístroj mokrýma rukama. Mohlo by dojít k úrazu elektrickým proudem. lplastové obaly sloužící k zabalení přístroje nejsou určeny ke hře. Uchovejte je mimo dosah dětí. lv blízkosti klimatizační jednotky nepoužívejte hořlavé plyny. Mohlo by dojít k požáru. lnepoužívejte přístroj v místnostech určených ke skladování potravin, rostlin nebo zvířat, přesné nástroje nebo umělecká díla. lneumývejte pod vodou. Mohlo by dojít ke zkratu nebo poškození přístroje. lnepoužívejte přístroj v prostředí s vysokou koncentrací mastného kouře, chemikálií nebo páry. Může dojít ke špatné funkci nebo poškození součástek přístroje. DŮLEŽITÉ UPOZORNĚNÍ Při nedodržování provozních podmínek může dojít k poškození jednotky! Pro zajištění bezporuchového provozu je nutné provádět jednou až dvakrát ročně odbornou servisní prohlídku. Uzavření servisní smlouvy je podmínkou záruky.

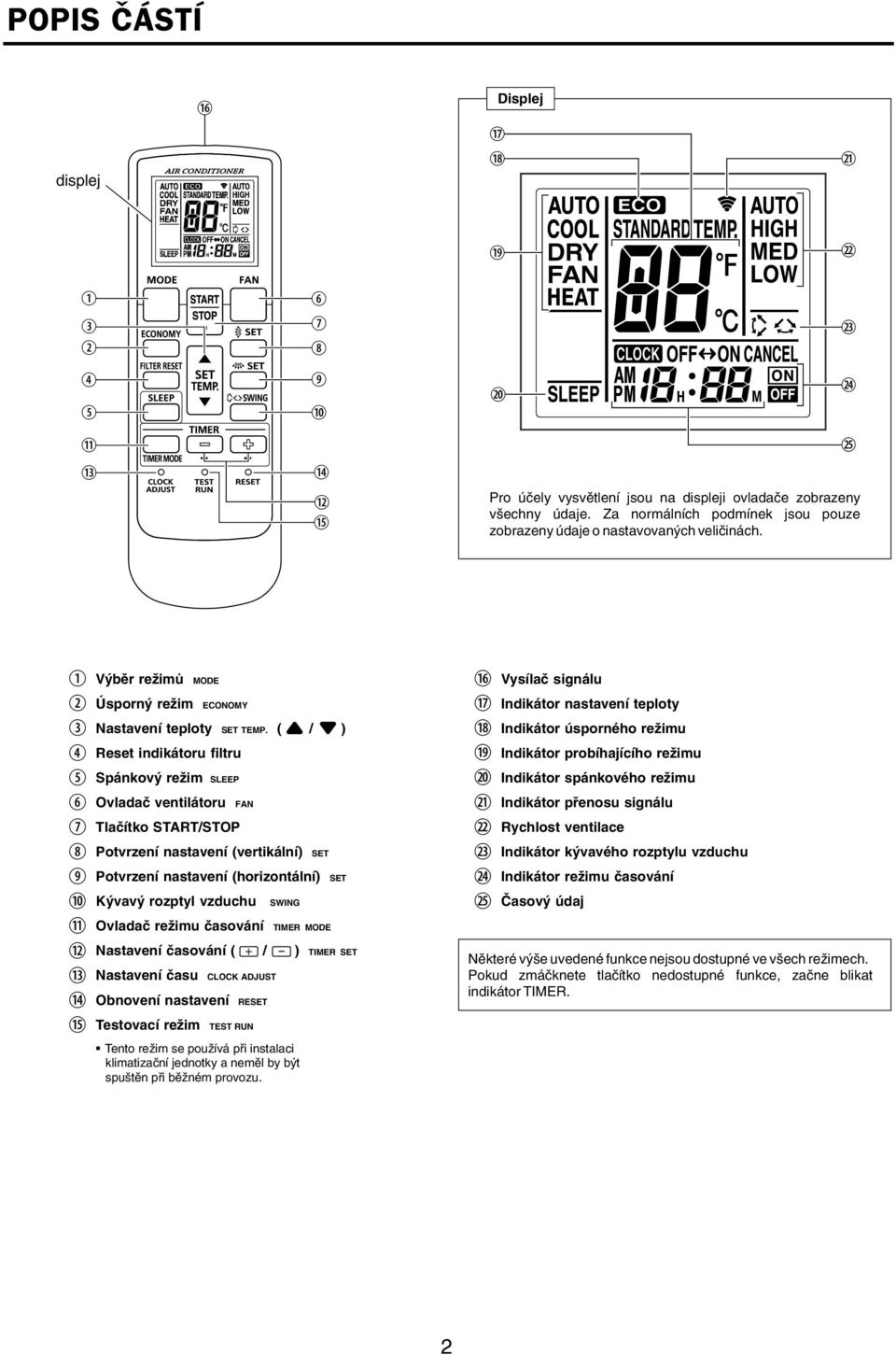

3 POPIS ČÁSTÍ displej ^ Displej & *! B D C E F! # g h i j ) % ) Pro účely vysvětlení jsou na displeji ovladače zobrazeny všechny údaje. Za normálních podmínek jsou pouze zobrazeny údaje o nastavovaných veličinách. # $ % b c d e f g h i j # $ % Výběr režimů MODE Úsporný režim ECONOMY Nastavení teploty SET TEMP. ( / ) Reset indikátoru filtru Spánkový režim SLEEP Ovladač ventilátoru FAN Tlačítko START/STOP Potvrzení nastavení (vertikální) SET Potvrzení nastavení (horizontální) SET Kývavý rozptyl vzduchu SWING Ovladač režimu časování TIMER MODE Nastavení časování ( / ) TIMER SET Nastavení času CLOCK ADJUST Obnovení nastavení RESET Testovací režim TEST RUN Tento režim se používá při instalaci klimatizační jednotky a neměl by být spuštěn při běžném provozu. ^ & * ( # $ % Vysílač signálu Indikátor nastavení teploty Indikátor úsporného režimu Indikátor probíhajícího režimu Indikátor spánkového režimu Indikátor přenosu signálu Rychlost ventilace Indikátor kývavého rozptylu vzduchu Indikátor režimu časování Časový údaj Některé výše uvedené funkce nejsou dostupné ve všech režimech. Pokud zmáčknete tlačítko nedostupné funkce, začne blikat indikátor TIMER.

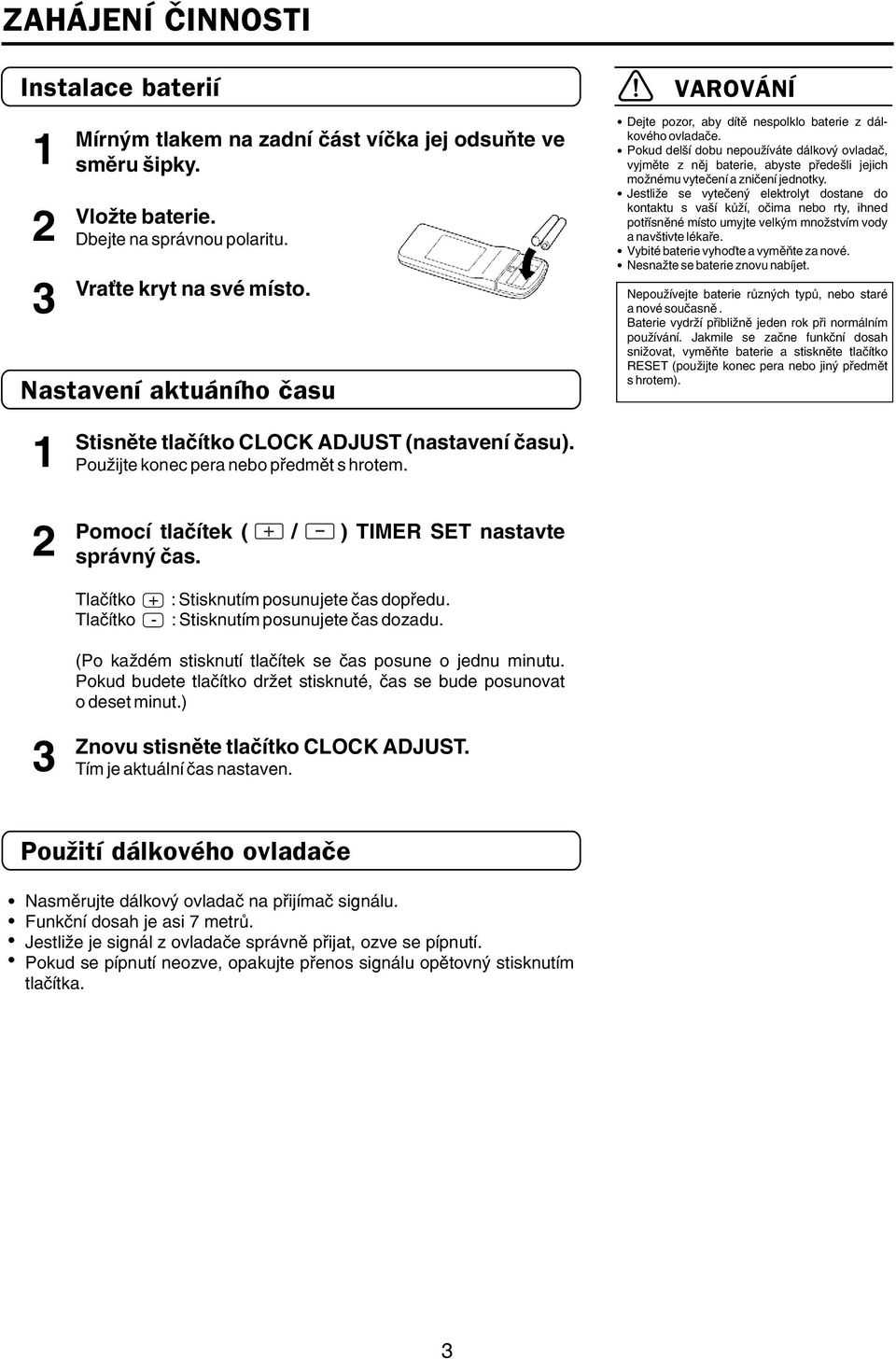

4 ZAHÁJENÍ ČINNOSTI Instalace baterií Mírným tlakem na zadní část víčka jej odsuňte ve směru šipky. Vložte baterie. Dbejte na správnou polaritu. Vraťte kryt na své místo. Nastavení aktuáního času Stisněte tlačítko CLOCK ADJUST (nastavení času). Použijte konec pera nebo předmět s hrotem. VAROVÁNÍ Dejte pozor, aby dítě nespolklo baterie z dálkového ovladače. Pokud delší dobu nepoužíváte dálkový ovladač, vyjměte z něj baterie, abyste předešli jejich možnému vytečení a zničení jednotky. Jestliže se vytečený elektrolyt dostane do kontaktu s vaší kůží, očima nebo rty, ihned potřísněné místo umyjte velkým množstvím vody a navštivte lékaře. Vybité baterie vyhoďte a vyměňte za nové. Nesnažte se baterie znovu nabíjet. Nepoužívejte baterie různých typů, nebo staré a nové současně. Baterie vydrží přibližně jeden rok při normálním používání. Jakmile se začne funkční dosah snižovat, vyměňte baterie a stiskněte tlačítko RESET (použijte konec pera nebo jiný předmět s hrotem). Pomocí tlačítek ( / ) TIMER SET nastavte správný čas. Tlačítko + : Stisknutím posunujete čas dopředu. Tlačítko - : Stisknutím posunujete čas dozadu. (Po každém stisknutí tlačítek se čas posune o jednu minutu. Pokud budete tlačítko držet stisknuté, čas se bude posunovat o deset minut.) Znovu stisněte tlačítko CLOCK ADJUST. Tím je aktuální čas nastaven. Použití dálkového ovladače Nasměrujte dálkový ovladač na přijímač signálu. Funkční dosah je asi 7 metrů. Jestliže je signál z ovladače správně přijat, ozve se pípnutí. Pokud se pípnutí neozve, opakujte přenos signálu opětovný stisknutím tlačítka.

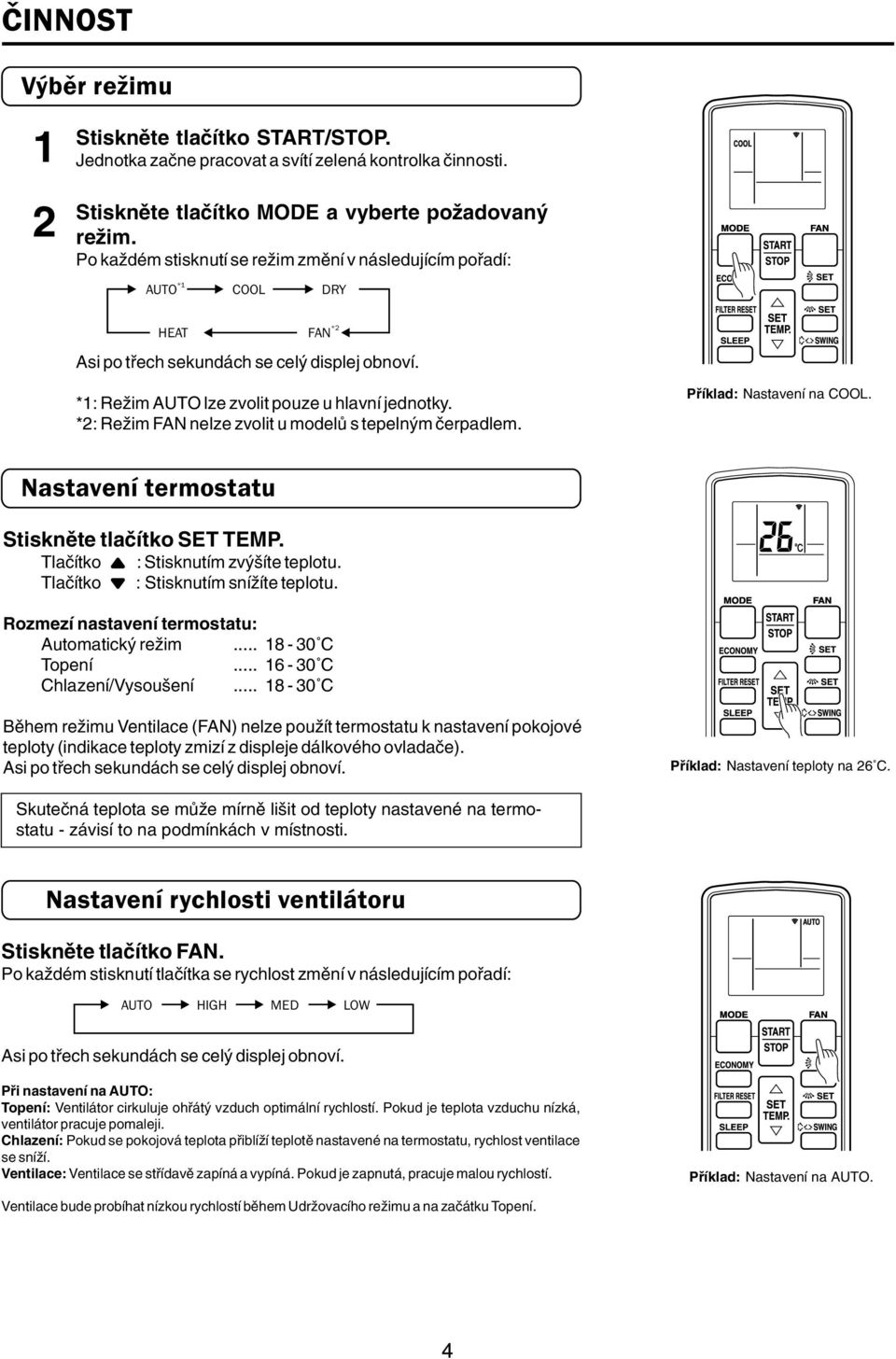

5 ČINNOST Výběr režimu Jednotka začne pracovat a svítí zelená kontrolka činnosti. Stiskněte tlačítko MODE a vyberte požadovaný režim. Po každém stisknutí se režim změní v následujícím pořadí: * AUTO HEAT COOL DRY * FAN Asi po třech sekundách se celý displej obnoví. *: Režim AUTO lze zvolit pouze u hlavní jednotky. *: Režim FAN nelze zvolit u modelů s tepelným čerpadlem. Příklad: Nastavení na COOL. Nastavení termostatu Stiskněte tlačítko SET TEMP. Tlačítko + : Stisknutím zvýšíte teplotu. Tlačítko - : Stisknutím snížíte teplotu. Rozmezí nastavení termostatu: Automatický režim C Topení C Chlazení/Vysoušení C Během režimu Ventilace (FAN) nelze použít termostatu k nastavení pokojové teploty (indikace teploty zmizí z displeje dálkového ovladače). Asi po třech sekundách se celý displej obnoví. Příklad: Nastavení teploty na 6 C. Skutečná teplota se může mírně lišit od teploty nastavené na termostatu - závisí to na podmínkách v místnosti. Nastavení rychlosti ventilátoru Stiskněte tlačítko FAN. Po každém stisknutí tlačítka se rychlost změní v následujícím pořadí: AUTO HIGH MED LOW Asi po třech sekundách se celý displej obnoví. Při nastavení na AUTO: Topení: Ventilátor cirkuluje ohřátý vzduch optimální rychlostí. Pokud je teplota vzduchu nízká, ventilátor pracuje pomaleji. Chlazení: Pokud se pokojová teplota přiblíží teplotě nastavené na termostatu, rychlost ventilace se sníží. Ventilace: Ventilace se střídavě zapíná a vypíná. Pokud je zapnutá, pracuje malou rychlostí. Příklad: Nastavení na AUTO. Ventilace bude probíhat nízkou rychlostí během Udržovacího režimu a na začátku Topení. 4

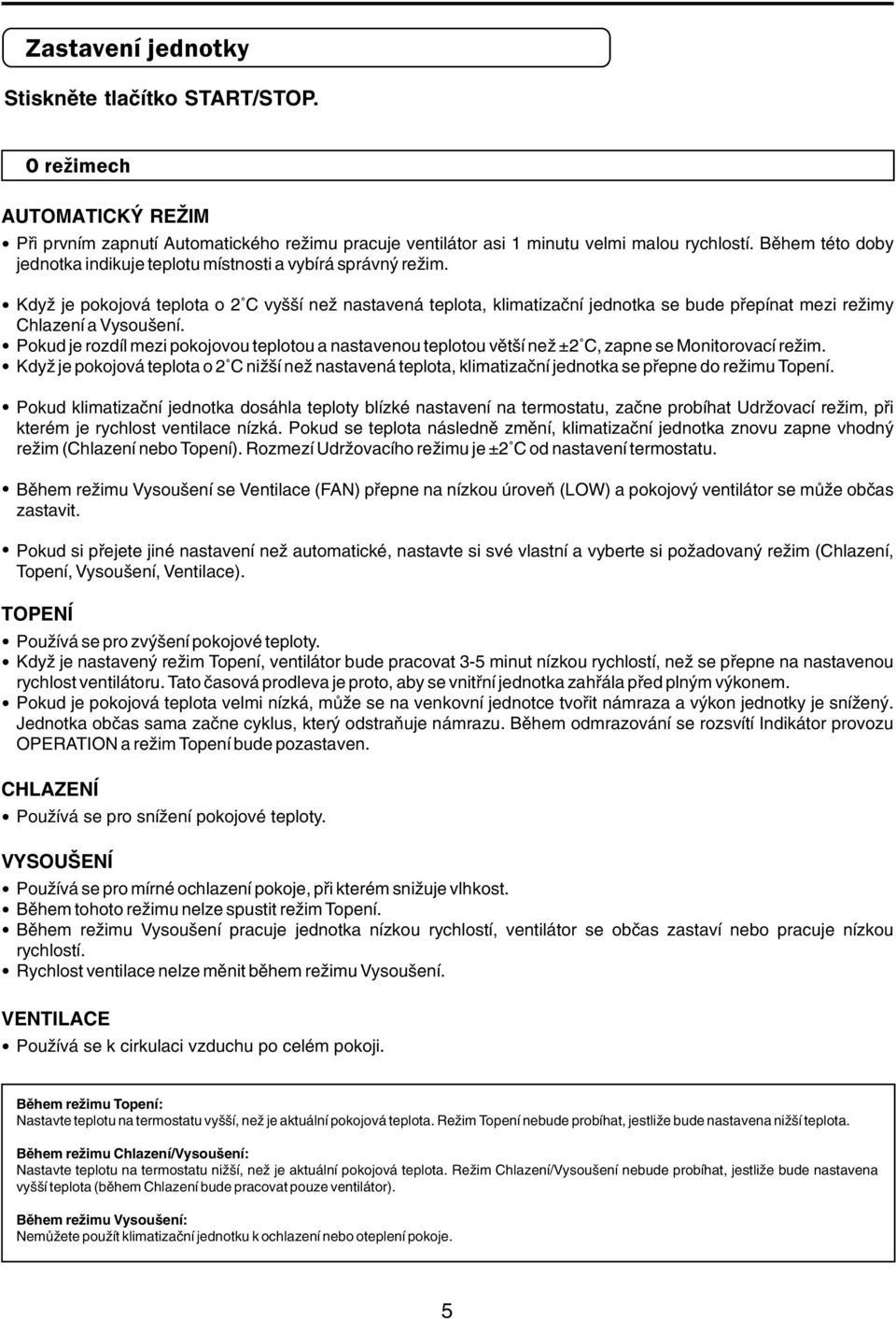

6 Zastavení jednotky O režimech AUTOMATICKÝ REŽIM Při prvním zapnutí Automatického režimu pracuje ventilátor asi minutu velmi malou rychlostí. Během této doby jednotka indikuje teplotu místnosti a vybírá správný režim. Když je pokojová teplota o C vyšší než nastavená teplota, klimatizační jednotka se bude přepínat mezi režimy Chlazení a Vysoušení. Pokud je rozdíl mezi pokojovou teplotou a nastavenou teplotou větší než ± C, zapne se Monitorovací režim. Když je pokojová teplota o C nižší než nastavená teplota, klimatizační jednotka se přepne do režimu Topení. Pokud klimatizační jednotka dosáhla teploty blízké nastavení na termostatu, začne probíhat Udržovací režim, při kterém je rychlost ventilace nízká. Pokud se teplota následně změní, klimatizační jednotka znovu zapne vhodný režim (Chlazení nebo Topení). Rozmezí Udržovacího režimu je ± C od nastavení termostatu. Během režimu Vysoušení se Ventilace (FAN) přepne na nízkou úroveň (LOW) a pokojový ventilátor se může občas zastavit. Pokud si přejete jiné nastavení než automatické, nastavte si své vlastní a vyberte si požadovaný režim (Chlazení, Topení, Vysoušení, Ventilace). TOPENÍ Používá se pro zvýšení pokojové teploty. Když je nastavený režim Topení, ventilátor bude pracovat -5 minut nízkou rychlostí, než se přepne na nastavenou rychlost ventilátoru. Tato časová prodleva je proto, aby se vnitřní jednotka zahřála před plným výkonem. Pokud je pokojová teplota velmi nízká, může se na venkovní jednotce tvořit námraza a výkon jednotky je snížený. Jednotka občas sama začne cyklus, který odstraňuje námrazu. Během odmrazování se rozsvítí Indikátor provozu OPERATION a režim Topení bude pozastaven. CHLAZENÍ Používá se pro snížení pokojové teploty. VYSOUŠENÍ Používá se pro mírné ochlazení pokoje, při kterém snižuje vlhkost. Během tohoto režimu nelze spustit režim Topení. Během režimu Vysoušení pracuje jednotka nízkou rychlostí, ventilátor se občas zastaví nebo pracuje nízkou rychlostí. Rychlost ventilace nelze měnit během režimu Vysoušení. VENTILACE Používá se k cirkulaci vzduchu po celém pokoji. Během režimu Topení: Nastavte teplotu na termostatu vyšší, než je aktuální pokojová teplota. Režim Topení nebude probíhat, jestliže bude nastavena nižší teplota. Během režimu Chlazení/Vysoušení: Nastavte teplotu na termostatu nižší, než je aktuální pokojová teplota. Režim Chlazení/Vysoušení nebude probíhat, jestliže bude nastavena vyšší teplota (během Chlazení bude pracovat pouze ventilátor). Během režimu Vysoušení: Nemůžete použít klimatizační jednotku k ochlazení nebo oteplení pokoje. 5

7 REŽIM ČASOVÁNÍ (TIMER) Před použitím režimu Časování se ujistěte, jestli je na dálkovém ovladači nastaven správný čas. Funkce ON TIMER a OFF TIMER (pokud je klimatizační jednotka v provozu, začnete krokem ) Jednotka začne pracovat a svítí zelená kontrolka provozu. Zrušení režimu časování Stiskněte tlačítko TIMER a vyberte položku CANCEL. Klimatizační jednotka se vrátí k normálnímu provozu. Změna nastavení časování Opakujte kroky a. Stiskněte tlačítko časování TIMER MODE a vyberte funkci OFF TIMER nebo ON TIMER. Po každém stisknutí tlačítka se funkce změní v následujícím pořadí: CANCEL OFF ON PROGRAM (OFF ON, OFF ON) Indikátor režimu časování (oranžový) se rozsvítí. Pomocí tlačítek TIMER SET nastavte požadovaný čas vypnutí (OFF) nebo zapnutí (ON). Nastavte čas během doby, kdy displej bliká (blikání bude pokračovat přibližně 5 sekund). Tlačítko + : Stisknutím posunujete čas dopředu. Tlačítko - : Stisknutím posunujete čas dozadu. Asi po pěti sekundách se celý displej obnoví. Zastavení klimatizační jednotky během režimu časování Změna provozních podmínek Jestliže si přejete změnit provozní podmínky (režim, rychlost ventilace, nastavení termostatu) po nastavení časovače, počkejte několik sekund na obnovení displeje a stiskněte vhodné tlačítko a proveďte požadovanou změnu Funkce PROGRAM TIMER (pokud je klimatizační jednotka v provozu, začnete krokem ) Jednotka začne pracovat a svítí zelená kontrolka provozu. Nastavte požadovaný čas vypnutí (OFF timer) nebo zapnutí (ON timer). Viz předchozí sekce "Funkce ON TIMER a OFF TIMER". Asi po třech sekundách se celý displej obnoví. Indikátor režimu časování (oranžový) se rozsvítí. Stiskněte tlačítko časování TIMER MODE a vyberte režim PROGRAM (na displeji se zobrazí buď OFF ON, nebo OFF ON) Na displeji se bude střídavě objevovat "OFF Timer" a "ON Timer" zapnutí a vypnutí), pak se displej změní a bude ukazovat časové nastavení pro režim, který proběhne jako první. Režim PROGRAM TIMER začne pracovat. Jestliže má první proběhnout zapnutí (ON TIMER), klimatizační jednotka v této chvíli přestane pracovat. Asi po pěti sekundách se celý displej obnoví. 6 Zrušení režimu časování Stiskněte tlačítko TIMER MODE a vyberte položku CANCEL. Klimatizační jednotka se vrátí k normálnímu provozu. Změna nastavení časování. Následujte instrukce v sekci "Funkce ON TIMER a OFF TIMER" a vyberte nastavení času, které chcete změnit.. Stiskněte tlačítko TIMER a vyberte buď OFF ON, nebo OFF ON. Zastavení klimatizační jednotky během režimu časování Změna provozních podmínek Jestliže si přejete změnit provozní podmínky (režim, rychlost ventilace, nastavení termostatu) po nastavení časovače, počkejte několik sekund na obnovení displeje a stiskněte vhodné tlačítko a proveďte požadovanou změnu. O funkci PROGRAM TIMER Funkce PROGRAM TIMER umožňuje spojení vypnutí a zapnutí do jedné časové sekvence. Časová sekvence umožňuje přechod buď z ON TIMER na OFF TIMER nebo z OFF TIMER na ON TIMER během 4 hodin. Jako první se spustí nastavení, které je nejblíže aktuálnímu času. Pořadí nastavení je znázorněno šipkou: OFF ON, nebo OFF ON. Příklad užití funkce PROGRAM TIMER: Klimatizační jednotka se vypne (OFF TIMER), když jdete spát, a ráno, když vstáváte, se automaticky zapne (ON TIMER).

8 SPÁNKOVÝ REŽIM (SLEEP TIMER) Režimu SLEEP TIMER se používá k nastavení doby, po kterou klimatizační jednotka nepracuje. Použití spánkového režimu Stiskněte tlačítko SLEEP, když klimatizační jednotka pracuje nebo je vypnutá. Jak indikátor provozu (zelený), tak indikátor časování (oranžový) se rozsvítí. Změna nastavení Zrušení režimu časování Stiskněte tlačítko TIMER MODE a vyberte položku CANCEL. Klimatizační jednotka se vrátí k normálnímu provozu. Zastavení klimatizační jednotky během režimu časování Stiskněte znovu tlačítko SLEEP a nastavte čas pomocí tlačítek TIMER SET. Nastavte čas během doby, kdy displej bliká (blikání bude pokračovat přibližně 5 sekund). Tlačítko + : Stisknutím posunujete čas dopředu. Tlačítko - : Stisknutím posunujete čas dozadu. Asi po pěti sekundách se celý displej obnoví. O úsporném režimu Aby se předešlo přílišnému chlazení nebo topení během spánku, funkce spánkového režimu automaticky modifikuje nastavení termostatu. Jakmile uplyne nastavený čas, jednotka se vypne. Během režimu topení Při úsporném režimu bude nastavená teplota snížena každých 0 minut o C (celkově o 4 C). Pak teplota zůstává konstantní a jednotka při ní pracuje po celou dobu nastaveného času. Poté se jednotka vypne. Během režimu chlazení Při úsporném režimu bude nastavená teplota zvýšena každých 60 minut o C (celkem o C). Pak teplota zůstává konstantní a jednotka při ní pracuje po celou dobu nastaveného času. Poté se jednotka vypne. Nastavený čas Nastavený čas MANUÁLNÍ OVLÁDÁNÍ Ruční automatické ovládání používejte v případě ztráty dálkového ovládání nebo vybití baterií. Jak používat hlavní ovladače Stiskněte tlačítko MANUAL AUTO na ovládacím panelu jednotky. Pokud chcete tuto činnost ukončit, stiskněte toto tlačítko ještě jednou. VAROVÁNÍ Pokud je jednotka ovládána z panelu jednotky, bude pracovat jako by byl na dálkovém ovladači nastaven automatický režim. Znamená to, že rychlost ventilátoru bude nastavena na AUTO a teplota na termostatu na 4 C. U modelů typu Multi bude model s tepelným čerpadlem pracovat ve stejném režimu jako ostatní jednotky. 7

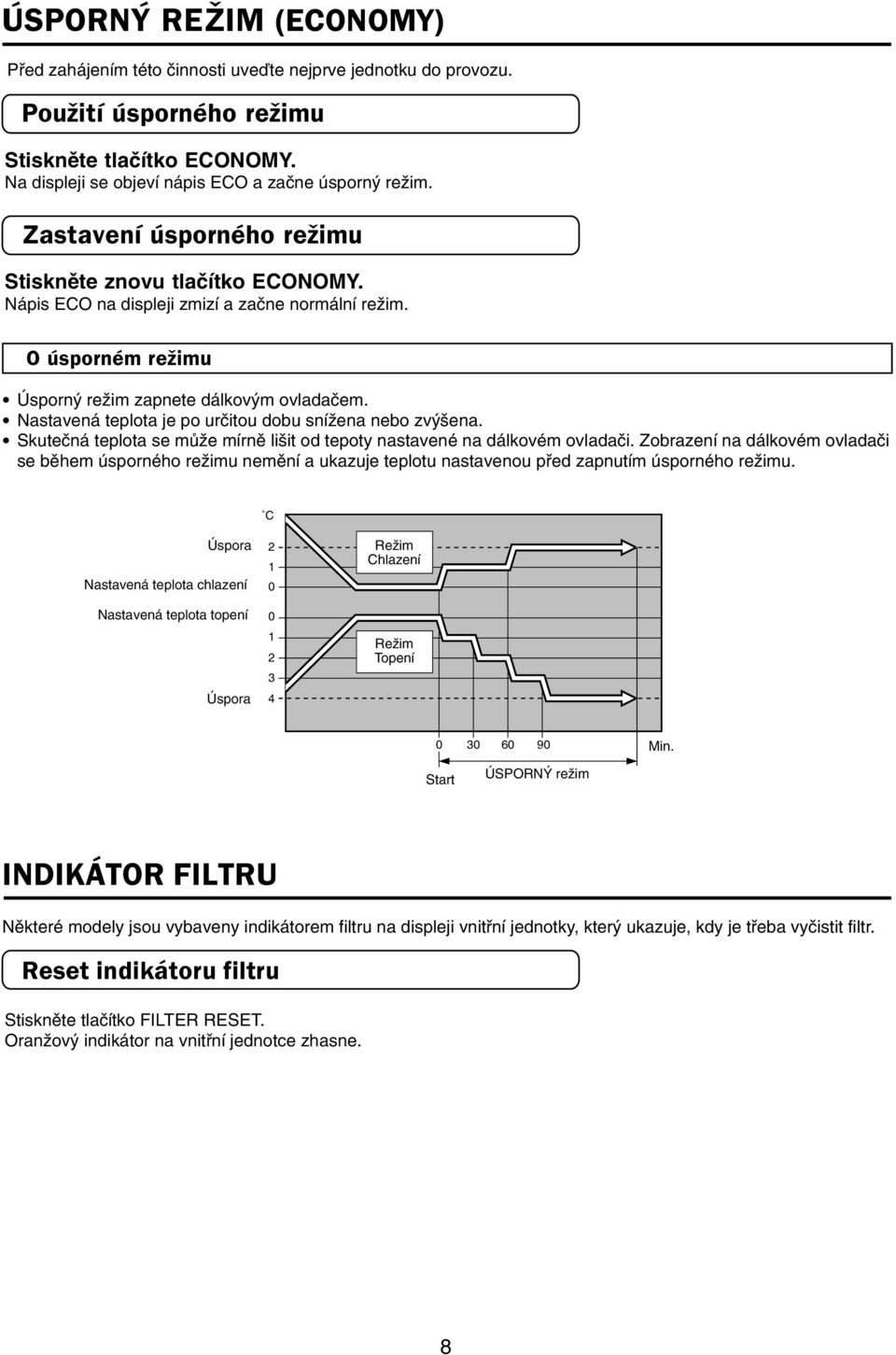

9 ÚSPORNÝ REŽIM (ECONOMY) Před zahájením této činnosti uveďte nejprve jednotku do provozu. Použití úsporného režimu Stiskněte tlačítko ECONOMY. Na displeji se objeví nápis ECO a začne úsporný režim. Zastavení úsporného režimu Stiskněte znovu tlačítko ECONOMY. Nápis ECO na displeji zmizí a začne normální režim. O úsporném režimu Úsporný režim zapnete dálkovým ovladačem. Nastavená teplota je po určitou dobu snížena nebo zvýšena. Skutečná teplota se může mírně lišit od tepoty nastavené na dálkovém ovladači. Zobrazení na dálkovém ovladači se během úsporného režimu nemění a ukazuje teplotu nastavenou před zapnutím úsporného režimu. C Úspora Nastavená teplota chlazení Nastavená teplota topení Úspora Režim Chlazení Režim Topení 0 Start ÚSPORNÝ režim Min. INDIKÁTOR FILTRU Některé modely jsou vybaveny indikátorem filtru na displeji vnitřní jednotky, který ukazuje, kdy je třeba vyčistit filtr. Reset indikátoru filtru Stiskněte tlačítko FILTER RESET. Oranžový indikátor na vnitřní jednotce zhasne. 8

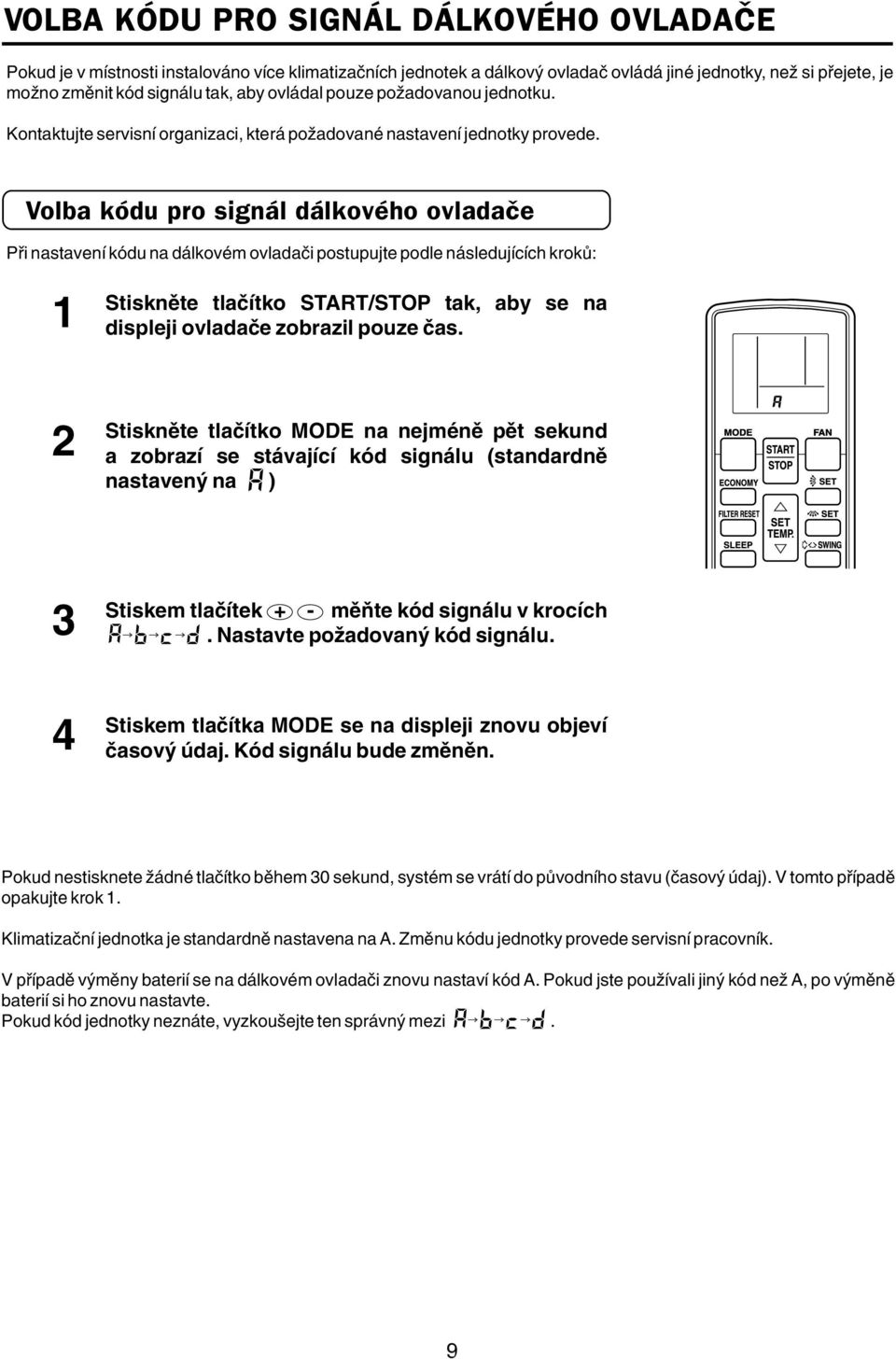

10 VOLBA KÓDU PRO SIGNÁL DÁLKOVÉHO OVLADAČE Pokud je v místnosti instalováno více klimatizačních jednotek a dálkový ovladač ovládá jiné jednotky, než si přejete, je možno změnit kód signálu tak, aby ovládal pouze požadovanou jednotku. Kontaktujte servisní organizaci, která požadované nastavení jednotky provede. Volba kódu pro signál dálkového ovladače Při nastavení kódu na dálkovém ovladači postupujte podle následujících kroků: Stiskněte tlačítko START/STOP tak, aby se na displeji ovladače zobrazil pouze čas. Stiskněte tlačítko MODE na nejméně pět sekund a zobrazí se stávající kód signálu (standardně nastavený na ) 4 Stiskem tlačítek + - měňte kód signálu v krocích. Nastavte požadovaný kód signálu. Stiskem tlačítka MODE se na displeji znovu objeví časový údaj. Kód signálu bude změněn. Pokud nestisknete žádné tlačítko během 0 sekund, systém se vrátí do původního stavu (časový údaj). V tomto případě opakujte krok. Klimatizační jednotka je standardně nastavena na A. Změnu kódu jednotky provede servisní pracovník. V případě výměny baterií se na dálkovém ovladači znovu nastaví kód A. Pokud jste používali jiný kód než A, po výměně baterií si ho znovu nastavte. Pokud kód jednotky neznáte, vyzkoušejte ten správný mezi. 9

11 PROVOZNÍ INFORMACE Části vztahující se k topení se týkají pouze modelu "Topení + Chlazení". Úèinnost topení* " Tato klimatizaèní jednotka pracuje na principu tepelného èerpadla, které absorbuje teplo z venkovního vzduchu a pøenáší ho do místnosti. V dùledku toho existuje omezení úèinnosti topení pøi poklesu venkovní teploty. Pokud se vám zdá, že jednotka nedostateènì topí, doporuèujeme kombinovat tento zpùsob vytápìní s jiným druhem topení. " Tepelné èerpadlo zahøívá celou místnost cirkulací vzduchu. Po prvním zapnutí je nutná nìjaká doba, než se celá místnost vytopí. " Pokud je během režimu Topení venkovní a vnitřní teplota vysoká, ventilátor vnitřní jednotky se může zastavit. Rychlost ventilace* - AUTO " Topení: Ventilátor pracuje velmi pomalu, pokud je teplota vzduchu vycházející z vnitřní jednotky nízká. " Chlazení: Pokud se pokojová teplota pøiblíží teplotì nastavené na termostatu, rychlost ventilace se sníží. " Ventilace: Ventilace se støídavì zapíná a vypíná. Pokud je zapnutá, pracuje malou rychlostí. Automatický režim - model Chlazení " Když je pokojová teplota o C vyšší než nastavená teplota, klimatizaèní jednotka se bude pøepínat mezi režimy Chlazení a Vysoušení. " Bìhem režimu Vysoušení se Ventilace pøepne na nízkou úroveò (LOW) a pokojový ventilátor se mùže obèas zastavit. Automatický režim - model Topení + Chlazení " Pøi Automatickém režimu si klimatizaèní jednotka vybírá vhodný režim (Chlazení nebo Topení) podle pokojové teploty. " Pøi prvním zapnutí Automatického režimu pracuje ventilátor asi minutu velmi malou rychlostí. Bìhem této doby jednotka indikuje teplotu místnosti a vybírá správný režim. " Když je pokojová teplota o C vyšší než nastavená teplota, klimatizační jednotka se bude přepínat mezi režimy Chlazení a Vysoušení. " Pokud je rozdíl mezi pokojovou teplotou a nastavenou teplotou větší než ± C, zapne se Monitorovací režim. " Když je pokojová teplota o C nižší než nastavená teplota, klimatizační jednotka se přepne do režimu Topení. " Pokud klimatizaèní jednotka dosáhla teploty blízké nastavení na termostatu, zaène probíhat Udržovací režim, pøi kterém je rychlost ventilace nízká. Pokud se teplota následnì zmìní, klimatizaèní jednotka znovu zapne vhodný režim (Chlazení nebo Topení). Rozmezí Udržovacího režimu je ± C od nastavení termostatu. Automatické spuštìní (AUTO RESTART) Automatické odmrazování* " Pøi nízkých venkovních teplotách a vysoké vlhkosti mùže dojít k namrzání venkovní jednotky, což snižuje výkon. " Jednotka je vybavena mikropoèítaèem, který se automaticky pøepne do odmrazovacího režimu. Bìhem tohoto režimu vnitøní ventilátor pøeruší èinnost a na dálkovém ovladaèi bude svítit zelený indikátor odmrazování. " Odmrazovací režim trvá 4 až 5 minut. Nedostatečné chlazení* " Pokud venkovní teplota klesne, může se ventilátor venkovní jednotky přepnout na nižší rychlost, nebo úplně zastavit činnost. Teplý start* " Vìtrák vnitøní jednotky nepracuje, dokud tepelný výmìnník nedosáhne nastavené teploty, aby se pøedešlo pøípadným tepelným šokùm, než se spustí režim Topení. O režimech TOPENÍ " Používá se pro zvýšení pokojové teploty. " Když je nastavený režim Topení, ventilátor bude pracovat -5 minut nízkou rychlostí, než se přepne na nastavenou rychlost ventilátoru. Tato časová prodleva je proto, aby se vnitřní jednotka zahřála před plným výkonem. " Pokud je pokojová teplota velmi nízká, může se na venkovní jednotce tvořit námraza a výkon jednotky je snížený. Jednotka občas sama začne cyklus, který odstraňuje námrazu. Během odmrazování bude režim Topení pozastaven. CHLAZENÍ " Používá se pro snížení pokojové teploty. VYSOUŠENÍ " Používá se pro mírné ochlazení pokoje, při kterém snižuje vlhkost. " Během tohoto režimu nelze spustit režim Topení. " Během režimu Vysoušení pracuje jednotka nízkou rychlostí, ventilátor se občas zastaví nebo pracuje nízkou rychlostí. " Rychlost ventilace nelze měnit během režimu Vysoušení. VENTILACE " Používá se k cirkulaci vzduchu po celém pokoji. Během režimu Topení: Nastavte teplotu na termostatu vyšší, než je aktuální pokojová teplota. Režim Topení nebude probíhat, jestliže bude nastavena nižší teplota. Během režimu Chlazení/Vysoušení: Nastavte teplotu na termostatu nižší, než je aktuální pokojová teplota. Režim Chlazení/Vysoušení nebude probíhat, jestliže bude nastavena vyšší teplota (během Chlazení bude pracovat pouze ventilátor). Během režimu Vysoušení: Nemůžete použít klimatizační jednotku k ochlazení nebo oteplení pokoje. " Pokud byla pøerušena dodávka el. proudu, pak jednotka po zapnutí pracuje v režimu, ve kterém byla pøed pøerušením. " Pokud byla pøerušena dodávka el. proudu během režimu časování, bude režim restartován a jednotka pracovat pod novým nastavením. V tomto případě začne oranžová kontrolka režimu časování blikat. " Použití elektrických spotøebièù (jako holící strojek, rádio, vysílaèka apod.) v tìsné blízkosti jednotky mùže zpùsobit nesprávnou èinnost. Pokud se tak stane, vypnìte jednotku a znovu zapnìte - na dálkovém ovladaèi nastavte požadované hodnoty. 0

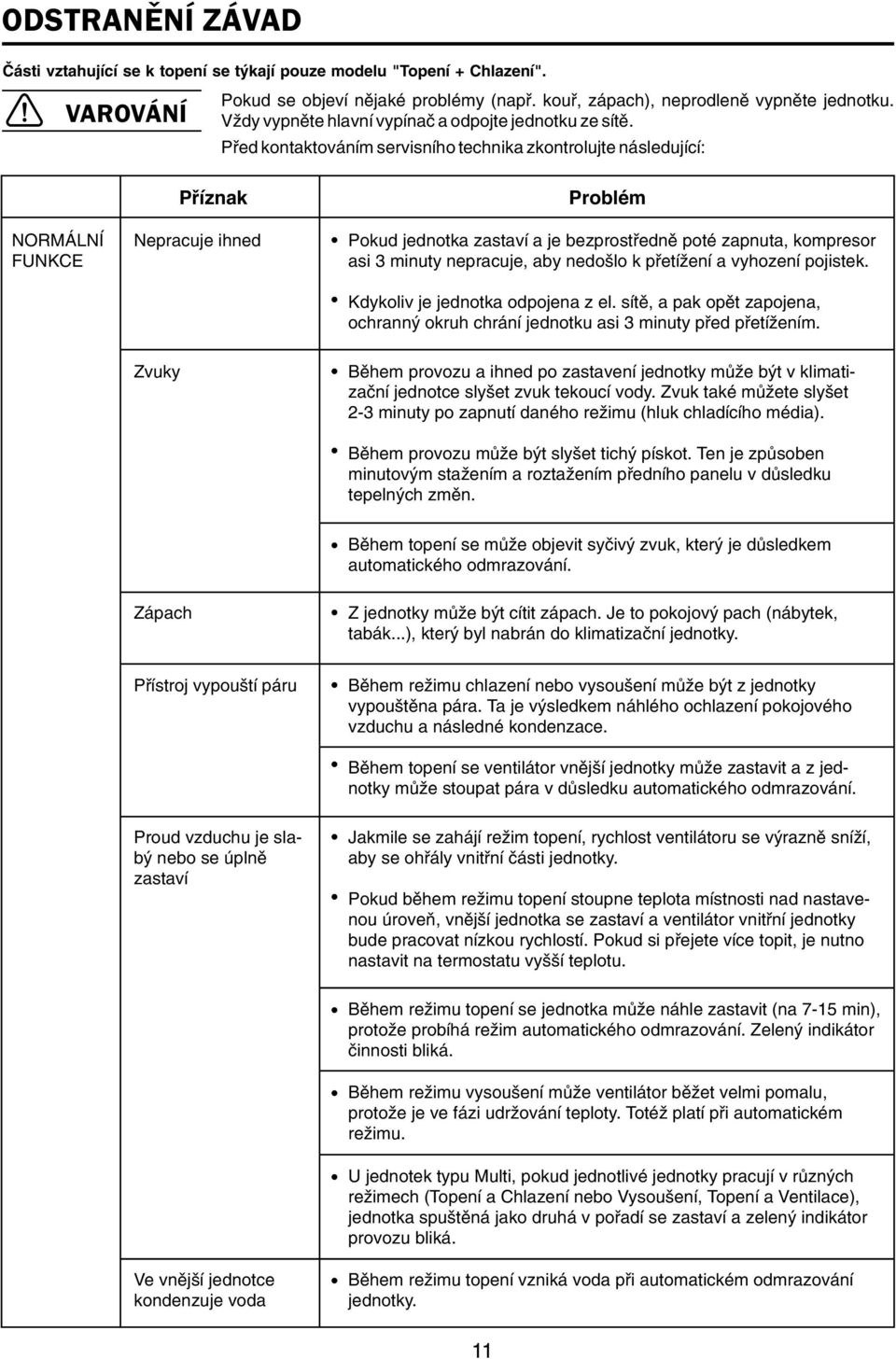

12 ODSTRANĚNÍ ZÁVAD Části vztahující se k topení se týkají pouze modelu "Topení + Chlazení". VAROVÁNÍ Pokud se objeví nějaké problémy (např. kouř, zápach), neprodleně vypněte jednotku. Vždy vypněte hlavní vypínač a odpojte jednotku ze sítě. Před kontaktováním servisního technika zkontrolujte následující: NORMÁLNÍ FUNKCE Příznak Nepracuje ihned Problém Pokud jednotka zastaví a je bezprostředně poté zapnuta, kompresor asi minuty nepracuje, aby nedošlo k přetížení a vyhození pojistek. Kdykoliv je jednotka odpojena z el. sítě, a pak opět zapojena, ochranný okruh chrání jednotku asi minuty před přetížením. Zvuky Během provozu a ihned po zastavení jednotky může být v klimatizační jednotce slyšet zvuk tekoucí vody. Zvuk také můžete slyšet - minuty po zapnutí daného režimu (hluk chladícího média). Během provozu může být slyšet tichý pískot. Ten je způsoben minutovým stažením a roztažením předního panelu v důsledku tepelných změn. Během topení se může objevit syčivý zvuk, který je důsledkem automatického odmrazování. Zápach Z jednotky může být cítit zápach. Je to pokojový pach (nábytek, tabák...), který byl nabrán do klimatizační jednotky. Přístroj vypouští páru Během režimu chlazení nebo vysoušení může být z jednotky vypouštěna pára. Ta je výsledkem náhlého ochlazení pokojového vzduchu a následné kondenzace. Během topení se ventilátor vnější jednotky může zastavit a z jednotky může stoupat pára v důsledku automatického odmrazování. Proud vzduchu je slabý nebo se úplně zastaví Jakmile se zahájí režim topení, rychlost ventilátoru se výrazně sníží, aby se ohřály vnitřní části jednotky. Pokud během režimu topení stoupne teplota místnosti nad nastavenou úroveň, vnější jednotka se zastaví a ventilátor vnitřní jednotky bude pracovat nízkou rychlostí. Pokud si přejete více topit, je nutno nastavit na termostatu vyšší teplotu. Ve vnější jednotce kondenzuje voda Během režimu topení se jednotka může náhle zastavit (na 7-5 min), protože probíhá režim automatického odmrazování. Zelený indikátor činnosti bliká. Během režimu vysoušení může ventilátor běžet velmi pomalu, protože je ve fázi udržování teploty. Totéž platí při automatickém režimu. U jednotek typu Multi, pokud jednotlivé jednotky pracují v různých režimech (Topení a Chlazení nebo Vysoušení, Topení a Ventilace), jednotka spuštěná jako druhá v pořadí se zastaví a zelený indikátor provozu bliká. Během režimu topení vzniká voda při automatickém odmrazování jednotky.

13 ODSTRANĚNÍ ZÁVAD ZNOVU PŘEKON- TROLUJTE Příznak Vůbec nepracuje Málo chladí nebo topí Jednotka pracuje odlišně od nastavení na dálkovém ovládání Signál není přenesen ani po výměně baterií Problém Není závada v přívodu elektrické energie? Nejsou vyhozené pojistky nebo není přerušen el. okruh? Nepracuje časovač? Není spuštění režim časovače? Není zanesený vzduchový filtr? Nejsou otvory pro přívod a odvod ucpány? Je správně nastavená pokojová teplota na termostatu? Není otevřené okno nebo dveře? Nedopadá v režimu chlazení příliš mnoho slunečního světla oknem do místnosti? (Zatáhněte záclony). Není v místnosti při režimu chlazení příliš mnoho lidí nebo pracující zdroj tepla? Nejsou baterie v dálkovém ovladači vybité? Jsou baterie vloženy správně? Nepoužíváte jednotku v jiném než signálním kódu A? Pokud problémy přetrvávají i po provedení doporučené kontroly, spojte se servisní organizací. SPECIFIKACE MODEL UTY-LNH NAPÁJENÍ DC V ROZMĚRY A HMOTNOST VÝŠKA ŠÍŘKA HLOUBKA HMOTNOST 70 mm 56 mm 9 mm 85 g (bez baterií)
