1 OKNA A VCHODOVÉ DVEŘE KATALOG OKEN 2018 Platí od

2 Obsah PARAMETRY OKIEN... Atuty firmy...6 KOLORYSTYKA...7 ENERGY CONCEPT EC 90 SR EC 90 PLUS...12 EC 90 EI ENERGY CONCEPT 90 ALU-EFFECT...16 EC 90 PLUS ALU-EFFECT...18 SLIM...20 Pol-skone typ c PLUS...22 Pol-skone typ c PLUS ALU-EFFECT...2 OKNO DUAL-NORD 0, PATIO SKŁADANE...30 PATIO PRZESUWNE...32 PATIO LIFE...3 OKIENNICE...36 SZPROSY OKIENNE...38 WYPOSAŻENIE DODATKOWE...38 PAKIETY STYLIZACYJNE...39 KLAMKI OKIENNE...39 PARAMETRY POL-SKONE nabízí okna se speciálními vlastnostmi. zvukotěsnost požární odolnost prostup tepla průvzdušnost odolnost proti zatížení větrem vodotěsnost Nabídka interiérových a vchodových dveří a řešení pro developery je k dispozici v samostatných katalozích. 2 3

3 PARAMETRY OKEN POŽÁRNÍ ODOLNOST 30 MIN Okna mají certifikát FSC 100 % Podrobnosti naleznete v katalogu POL-SKONE OKNA A VCHODOVÉ DVEŘE Okno Dual-Nord 0,5 Okno 2+1 Okno SLIM Okna mají certifikát FSC 100 % Podrobnosti naleznete v katalogu POL-SKONE OKNA A VCHODOVÉ DVEŘE Patio Life EC90 EI 30 Pol-Skone Typ C Plus ALU-EFFECT Tloušťka rámu včetně hliníku 117 mm včetně hliníku 93 mm včetně hliníku 119 mm Materiál borovice / dub hliník borovice hliník borovice hliník Tloušťka okenního rámu 171 mm 90 mm včetně hliníku 91 mm Materiál borovice / dub borovice borovice Profil zasklívací lišty - Typ C volitelně S-systém - Profil zasklívací lišty Typ C volitelně S-systém Typ C volitelně S-systém R = 5 mm volitelně S-systém TS, TH, SHI, SHII, FIX S, O, OS, OS-O S, O, OS, O+O, O+OS PATIO LIFE OS-O, OS FIX, S, O, OS, OS-O Standardní izolační sklo / 16 / / 16 / Ug = 0,5 W/m 2 K; g = 38 %; Lt = 59 % / 16 / Ug = 1,0 W/m 2 K; g = 50 %; Lt = 71 % / 16 / / 16 / Ug = 0,5 W/m 2 K; g = 35%; Lt = 57% Standardní izolační sklo / 10 / / 10 / Ug = 0,8 W/m 2 K; g = 51%; Lt = 71% VSG,2 / 16 / PYROBEL 16 Ug = 1,0 W/m 2 K; g = neuv.; Lt = neuv. / 1 / / 1 / Ug = 0,6 W/m 2 K; g = 35%; Lt = 57% Součinitel tepelné vodivosti Index vzduchové neprůzvučnosti Rw (db) Borovice 0,83* 0,98* 0,76* Dub Počet Barva bílá / rustikální hnědá bílá / rustikální hnědá bílá / rustikální hnědá (*) Uvedené hodnoty prostupu tepla a neprůzvučnosti platí pro referenční jednokřídlové okno s rozměry 1,23 x 1,8 m. Součinitel tepelné vodivosti Index vzduchové neprůzvučnosti Rw (db) Borovice 1,2*** 1,2* 0,9* Dub (-1; -6) Počet Barva černá bílá / rustikální hnědá bílá / rustikální hnědá (*) Uvedené hodnoty prostupu tepla a neprůzvučnosti platí pro referenční jednokřídlové okno s rozměry 1,23 x 1,8 m (neplatí pro PATIO LIFE); (***) hodnota pro Patio okno s rozměry 3,00 x 2,20 m. EC 90 SR 6 Energy Concept 90 EC90 Plus Tloušťka okenního rámu 90 mm 90 mm 90 mm Materiál borovice borovice / dub Profil zasklívací lišty Typ C volitelně S-systém FIX, S, O, OS Typ C volitelně S-systém FIX, S, O, OS, OS-O, UP (Patio posuvné), PL (Patio Life) borovice s tepelně izolační vložkou Typ C volitelně S-systém FIX, S, O, OS, OS-O Pol-Skone Typ C Plus Energy Concept 90 Alu-Effect EC90 Plus Alu Effect Tloušťka okenního rámu 78 mm včetně hliníku 10 mm včetně hliníku 10 mm Materiál Profil zasklívací lišty borovice Typ C volitelně S-Systém FIX, S, O, OS, OS-O, UP (Patio posuvné), S (Patio skládací) borovice / dub hliník s tepelnou vložkou Typ C volitelně S-systém FIX, S, O, OS, OS-O borovice s tepelně izolační vložkou hliník Typ C volitelně S-systém FIX, S, O, OS, OS-O Standardní izolační sklo 66,2 f.acust. / 20 /,2 Ug = 1,1 W/m 2 K; Rw = 51 db; g = 56 %; Lt = 79 % / 16 / / 16 / Ug = 0,5 W/m 2 K; g = 38 %; Lt = 59 % / 16 / / 16 / Ug = 0,7 W/m 2 K; g = 62%; Lt = 73% Standardní izolační sklo / 1 / / 1 / Ug = 0,6 W/m 2 K; g = 35%; Lt = 57% / 16 / / 16 / Ug = 0,5 W/m 2 K; g = 38 %; Lt = 59 % / 16 / / 16 / Ug = 0,7 W/m 2 K; g = 62%; Lt = 73% Součinitel tepelné vodivosti Index vzduchové neprůzvučnosti Rw (db) Borovice 1,3* 0,80* 0,77** Dub - 0, Počet Barva bílá / rustikální hnědá bílá / rustikální hnědá bílá / rustikální hnědá (*) Uvedené hodnoty prostupu tepla a neprůzvučnosti platí pro referenční jednokřídlové okno s rozměry 1,23 x 1,8 m (neplatí pro PATIO LIFE). (**) podle PASSIVE HOUSE INSTITUTE Barevné provedení oken z dřeva meranti konzultujte s oddělením pro developerské projekty nebo obchodním oddělením POL-SKONE Součinitel tepelné vodivosti Index vzduchové neprůzvučnosti Rw (db) Borovice 0,90* 0,78* 0,78** Dub Počet Barva bílá / rustikální hnědá bílá / rustikální hnědá bílá / rustikální hnědá (*) Uvedené hodnoty prostupu tepla a neprůzvučnosti platí pro referenční jednokřídlové okno s rozměry 1,23 x 1,8 m. (**) podle PASSIVE HOUSE INSTITUTE 5

4 Přednosti firmy BAREVNÉ PROVEDENÍ transparentní barvy odstíny na borovicovém dřevu VÝROBNÍ ZÁVODY POL-SKONE Komplexní nabídka Firma POL-SKONE odpovídá na očekávání zákazníků a neustále rozšiřuje svou nabídku. V současnosti vyrábí více než 100 různých modelů interiérových, vchodových, technických dveří a zárubní. Ve výrobním programu firmy se nacházejí také dřevěná okna a okenice iroko 5062 cypřiš 0022 světlý teak 00 tmavý teak 006 ořech 100 impregnační nátěr 1519 starožitný dub Z1 LUBLIN Široká paleta barevného provedení Okna POL-SKONE nabízíme v široké nabídce odstínů transparentních barev. Zákazníci mají na výběr odstíny s podkladem borovice, dubu nebo volitelně také meranti. Výrobky firmy představují ideální doplněk pro interiéry zařízené v jakémkoliv stylu starožitný olivovník odstíny na dubovém dřevu 5219 starožitný teak 5063 pinie 5060 stará borovice 5067 sapeli 5065 afromosie 5059 višeň 5056 iroko 5062 cypřiš 0022 světlý teak 00 tmavý teak 006 ořech 100 impregnační nátěr 1519 starožitný dub Z LUBLIN Důvěra zákazníků POL-SKONE je značka s téměř 30letou tradicí. Firma od počátku své existence staví na přátelských vztazích s obchodními partnery tak, aby potvrzovala svou pověst důvěryhodného prodejce a spolehlivého obchodního partnera. Potřeby zákazníků jsou pro POL-SKONE prioritou. Nejvyšší kvalita Značka POL-SKONE je zárukou nejvyšší kvality a spolehlivosti. Naše výrobky navrhujeme se záměrem uspokojit i ty nejnáročnější zákazníky. Při výrobě používáme materiál, který připravují naše vlastní pily, a proto se POL-SKONE může zaručit za pevnou dřevěnou konstrukci svých výrobků starožitný olivovník 5219 starožitný teak 5063 pinie 5060 stará borovice 5067 sapeli 5065 afromosie 5059 višeň odstíny na dřevu meranti (VOLITELNĚ) 5056 iroko 5062 cypřiš 0022 světlý teak 00 tmavý teak 006 ořech 100 impregnační nátěr 1710 starožitný olivovník 1519 starožitný dub 5219 starožitný teak 5063 pinie 5060 stará borovice 5067 sapeli 5065 afromosie 5059 višeň Z2 NIEMCE Inovativnost Firma POL-SKONE je otevřena inovacím a změnám v oblasti designu a technologií. Firma neustále rozšiřuje svou nabídku o další výrobky, které vytyčují nové směry rozvoje značky a reagují na nejnovějšími trendy v oboru interiérového designu. KRYCÍ barvy bílá (NCS s0500-n) hnědá (NCS s8010-y90r) ekologické akrylové barvy barvy podle vzorníků RAL a NCS (kromě metalíz) příplatek po konzultaci s obchodním oddělením Z3 BIŁGORAJ Certifikát FSC Firma POL-SKONE během 28 let obdržela více než 100 ocenění a certifikátů, které potvrzují nejvyšší kvalitu jejích výrobků a služeb. Jedním z nejdůležitějších ocenění je mezinárodní Certifikát FSC (Forest Stewardship Council ), který je udělován pouze výrobcům splňujícím nadstandardní požadavky v oblasti ochrany životního prostředí a společenské odpovědnosti. Certifikát FSC potvrzuje, že materiály použité k výrobě výrobků pocházejí výhradně z certifikovaných lesů, které jsou obhospodařovávány v souladu s platnými zákony a dobrou praxí pro ochranu životního prostředí, ekonomiku a s respektem k sociálním hodnotám komunit žijících na daném území. Zeptejte se svého prodejce na výrobky s Certifikátem FSC. VZORNÍK BAREV RAL rozdělení barev podle stupně intenzity odstínu SKUPINA 1 světlé barvy: příplatek podle tabulky příplatků SKUPINA 2 nepřímé barvy: příplatek podle tabulky příplatků SKUPINA 3 střední barvy: příplatek podle tabulky příplatků SKUPINA tmavé barvy: příplatek podle tabulky příplatků Barvy uvedené v katalogu se mohou lišit od skutečných odstínů. Rozdíl v představeném odstínu podle typu dřeva je povolen. 7

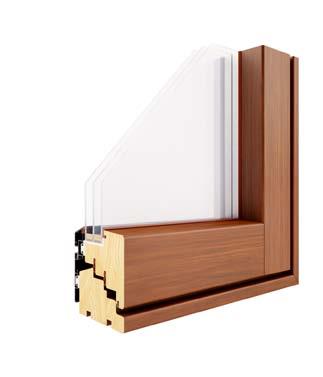

5 0,80* DŘEVĚNÁ E900 ENERGY CONCEPT 90 jednorámové okno a balkonové dveře, tloušťka křídla 90 mm, tloušťka rámu 90 mm, zasklívací lišta Typ C, volitelně S-Systém; vícevrstvý lepený borovicový hranol, volitelně dubový (barevné provedení viz str. 7) vodou ředitelná krycí nebo transparentní barva, krycí barvy třívrstvý nátěr, transparentní barvy čtyřvrstvý nátěr; Planitherm ONE / 16 Argon / Planiclear / 16 Argon / Planitherm ONE Ug=0,5 W/m 2 K podle normy EN 673; g = 38 %, Lt = 59 % podle normy EN 10 s distančním rámečkem SGG Swisspacer, termopanel c3 celoobvodové kování Roto NT s mikroventilací (kromě obloukových oken), seřízením ve třech rovinách, ochranou proti násilnému vniknutí, pojistkou chybné manipulace; na objednávku: omezovač otevření v klice, oboustranná klika s vložkou na klíč, bezpečnostní kování (kromě obloukových oken), Roto Royal skrytý závěs; pevné (fix), sklopné, otevíravé, ; 3 (-1; -5) otevíravé pravé otevíravé levé sklopné pravé levé prostup tepla*: 0,80 vodotěsnost: E900 průvzdušnost: odolnost proti zatížení větrem: C3 neprůzvučnost*: 3 (-1; -5) (*) Uvedené hodnoty prostupu tepla a neprůzvučnosti platí pro referenční okno s rozměry 1,23 x 1,8 m. OKENNÍ PŘÍČKY konstrukční (68, 92 mm), dřevěné s montáží na západky, dřevěné s montáží na závěsy, meziskelní hliníkové v jedné meziskelní komoře (8, 18, 26, 5 mm), vídeňské (nalepovací); Krytky na závěsy standard: bílá, hnědá barva volitelně: zlatá, střední hnědá olivová, matná titanová, stříbrná barva Okapnice hliníková okapnice s tepelnou vložkou v barvě: bílá, hnědá (standard); stříbrná, olivová, zlatá (volitelně); dřevěná okapnice doporučená pro historické objekty 3 těsnění profilu: dvě hlavní a jedno těsnění hrany Planitherm ONE / 16 Argon / Planiclear / 16 Argon / Planitherm ONE Ug = 0,5 W/m 2 K podle normy EN 673; g = 38 %, Lt = 59 % podle normy EN 10 kliky, okenní větrací štěrbina reagující na vlhkost vzduchu, ozdobné prvky na pohyblivý sloupek, horní otvírače oken Geze, MVS magnetické čidlo otevření oken, nízký hliníkový práh; hliníková křídlová okapnice silikon teplý distanční rámeček SGG Swisspacer absorbent vlhkosti podložka z vysoce odolného PVC těsnění profilu těsnění hrany profilu hliníková rámová okapnice s tepelnou vložkou vícevrstvý lepený borovicový hranol Jiná než obdélníková okna vyrábíme podle individuálního návrhu. 8 Součinitel prostupu tepla 0,80 W/m 2 K platí pro okno s rozměry 1,23 x 1,8 m. 9

6 1,3* DŘEVĚNÁ E900 EC 90 SR 6 jednorámové okno a balkonové dveře, tloušťka křídla 90 mm, tloušťka rámu 90 mm, zasklívací lišta Typ C, volitelně S-Systém; vícevrstvý lepený borovicový hranol (barevné provedení viz str. 7) vodou ředitelná krycí nebo transparentní barva, krycí barvy třívrstvý nátěr, transparentní barvy čtyřvrstvý nátěr; izolační sklo se zvýšenou vzduchovou neprůzvučností s vrstvou Thermofloat, vyplněné argonem VSG 66,2 Akustic / 20 Argon / VSG,2 Thermofloat Akustic Ug = 1,1 W/m 2 K podle normy EN 673, g = 56 %, Lt = 79 % podle normy EN 10; celoobvodové kování Roto NT s mikroventilací (kromě obloukových oken), seřízením ve třech rovinách, ochranou proti násilnému vniknutí, pojistkou chybné manipulace. Na objednávku: omezovač otevření v klice, bezpečnostní kování (kromě obloukových oken); 6 (-1; -) pevné (fix), sklopné, otevíravé, ; otevíravé pravé otevíravé levé sklopné pravé levé OKENNÍ PŘÍČKY konstrukční (68, 92 mm), dřevěné montované na západky, dřevěné montované na závěsy; prostup tepla*: 1,3 vodotěsnost: E900 průvzdušnost: neprůzvučnost*: 6 (-1; -) Krytky na závěsy standard: bílá, hnědá barva volitelně: zlatá, střední hnědá olivová, matná titanová, stříbrná barva Okapnice hliníková okapnice s tepelnou vložkou v barvě: bílá, hnědá (standard); stříbrná, olivová, zlatá (volitelně); dřevěná okapnice doporučená pro historické objekty 3 těsnění profilu: dvě hlavní a jedno těsnění hrany; kliky, ozdobné prvky na pohyblivý sloupek, magnetický senzor otevření oken MVS; (*) Uvedené hodnoty prostupu tepla platí pro referenční okno s rozměry 1,23 x 1,8 m. Index vzduchové neprůzvučnosti Rw = 6 db platí pro okno s rozměry 1,50 x 1,50 m. izolační sklo VSG 66,2 Akustic / 20 Argon / VSG,2 Thermofloat Akustic Ug = 1,1 W/m 2 K podle normy EN 673; g = 56 %, Lt = 79 % podle normy EN 10; hliníková křídlová okapnice silikon hliníkový distanční rámeček absorbent vlhkosti podložka z vysoce odolného PVC těsnění profilu těsnění hrany profilu hliníková rámová okapnice s tepelnou vložkou vícevrstvý lepený borovicový hranol Jiná než obdélníková okna vyrábíme podle individuálního návrhu. 10 Součinitel prostupu tepla 1,3 W/m 2 K platí pro okno s rozměry 1,23 x 1,8 m. Index vzduchové neprůzvučnosti Rw = 6 db platí pro okno s rozměry 1,5 x 1,5 m. 11

7 0,77* 6A EC 90 PLUS jednorámové okno a balkonové dveře, tloušťka křídla 90 mm, tloušťka rámu 90 mm, zasklívací lišta Typ C, volitelně S-Systém; vícevrstvý lepený borovicový hranol s tepelně izolační vložkou (barevné provedení viz str. 7); vodou ředitelné krycí nebo transparentní barvy, krycí barvy třívrstvý nátěr, transparentní barvy čtyřvrstvý nátěr; Planitherm LUX / 16 Argon / Planiclear / 16 Argon / Planitherm LUX s distančním rámečkem SGG swisspacer Ug = 0,7 W/m 2 K podle normy EN 673; g = 62 %, Lt = 73 % podle normy EN 10; celoobvodové kování Roto NT s mikroventilací, seřízením ve třech rovinách, ochranou proti násilnému vniknutí, pojistkou chybné manipulace, na objednávku: omezovač otevření v klice, bezpečnostní kování; c2 Okno EC 90 PLUS získalo prestižní certifikát Passive House Institute, který potvrzuje, že okno splňuje požadavky pro energeticky pasivní domy. pevné (fix), sklopné, otevíravé, 3 (-1; -5) Pasivní domy představují nejnovější generaci energeticky úsporných staveb. Vyznačují se nejvyšším tepelným komfortem a nízkou měrnou potřebou tepla na vytápění. Mají velmi nízké tepelné ztráty, k jejichž pokrytí se využívají pasivní zdroje energie jako například: sluneční energie pronikající dovnitř okny (solární zisky), teplo vyzařované obyvateli domu nebo teplo z domácích spotřebičů. otevíravé pravé otevíravé levé sklopné pravé levé součinitel prostupu tepla celého okna Uw 0,8 W/m 2 K součinitel prostupu tepla izolačního skla Ug 0,7 W/m 2 K součinitel prostupu tepelného slunečního záření g > 50 % prostup tepla*: 0,77 vodotěsnost: 6A průvzdušnost: odolnost proti zatížení větrem: C2 neprůzvučnost*: 3 (-1; -5) (*) Uvedené hodnoty prostupu tepla a neprůzvučnosti platí pro referenční okno s rozměry 1,23 x 1,8 m podle PASSIVE HOUSE INSTITUTE. Krytky na závěsy standard: bílá, hnědá barva volitelně: zlatá, střední hnědá olivová, matná titanová, stříbrná barva Okapnice hliníková okapnice s tepelnou vložkou v barvě: bílá, hnědá (standard); stříbrná, olivová, zlatá (volitelně) 3 těsnění profilu: dvě hlavní a jedno těsnění hrany Planitherm LUX / 16 Argon / Planilux / 16 Argon / Planitherm LUX Ug = 0,7 W/m 2 K podle normy EN 673; g = 62 %, Lt = 73 % podle normy EN 10; silikon kliky, MVS magnetické čidlo otevření; teplý distanční rámeček SGG Swisspacer absorbent vlhkosti podložka z vysoce odolného PVC těsnění profilu těsnění hrany profilu hliníková rámová okapnice s tepelnou vložkou vícevrstvý lepený borovicový hranol s tepelně izolační vložkou 12 Součinitel prostupu tepla 0,77 W/m 2 K platí pro referenční okno s rozměry 1,23 x 1,8 m podle PASSIVE HOUSE INSTITUTE. 13

8 1,2* DŘEVĚNÁ E 1050 EC 90 EI 30 jednorámové okno a balkonové dveře, tloušťka křídla a rámu 90 mm; vícevrstvý lepený borovicový hranol, FSC 100 % (barevné provedení viz str. 7); vodou ředitelná krycí nebo transparentní barva, krycí barvy třívrstvý nátěr, transparentní barvy čtyřvrstvý nátěr; izolační sklo: VSG,2 Thermofloat 1,0 tř. P2A / 16 Argon / PYROBEL 16, s teplým distančním rámečkem Termo TGI, Ug = 1,0 W/m 2 K; g = neuved., Lt = neuved.; kování Roto NT WK2 se seřízením ve třech rovinách, bezpečnostními protiplechy, válečky typu V, pojistkou chybné manipulace, klikou Roto Line pro aktivní křídlo, pasivní křídlo oken a balkónových dveří vybavené středovou převodovou lištou se skrytou klikou; c3 pevné okno (fix),, + otevíravé, balkonové okno, + otevíravé balkonové okno 30 min pravé levé prostup tepla*: 1,2 vodotěsnost: E 1050 průvzdušnost: odolnost proti zatížení větrem: C3 požární odolnost 30 min. Krytky na závěsy standard: bílá, hnědá barva volitelně: zlatá, střední hnědá olivová, matná titanová, stříbrná barva Okapnice hliníková okapnice s tepelnou vložkou keramické a zpěnitelné těsnění po obvodu izolačního skla, otevíravé okno je navíc vybaveno zpěnitelným těsněním v křídle a rámu; klika ROTO LINE Doporučená klika ROTO v bílé nebo hnědé barvě. (*) Uvedené hodnoty prostupu tepla platí pro referenční okno s rozměry 1,23 x 1,8 m. izolační sklo VSG,2 Thermofloat 1,0 tř. P2A 16 Argon / PYROBEL 16 Ug = 1,0 W/m 2 K podle normy EN 673; g = neuved.; Lt = neuved.; hliníková křídlová okapnice silikon keramické těsnění teplý distanční rámeček Termo TGI absorbent vlhkosti nosná podložka zpěnitelné těsnění těsnění profilu těsnění hrany profilu zpěnitelné těsnění vícevrstvý lepený borovicový hranol hliníková okapnice s tepelnou vložkou 1 Součinitel prostupu tepla 1,2 W/m 2 K platí pro okno s rozměry 1,23 x 1,8 m. 15

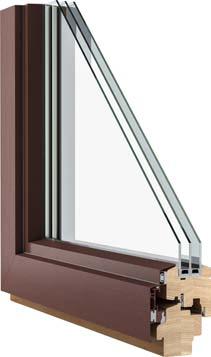

9 0,78* DŘEVOHLINÍKOVÁ E900 ENERGY CONCEPT 90 ALU-EFFECT jednorámové okno a balkonové dveře, dřevohliníkové s tepelnou vložkou, tloušťka křídla 103 mm, tloušťka rámu včetně hliníku 10 mm, zasklívací lišta Typ C, volitelně S-Systém; vícevrstvý lepený borovicový hranol, volitelně dubový (barevné provedení viz str. 7) vodou ředitelné krycí nebo transparentní barvy, krycí barvy třívrstvý nátěr, transparentní barvy čtyřvrstvý nátěr, hliník lakovaný práškově, základní odstíny RAL 9016, 9007, 9006, 9005, 8019, 8017, 8011, 8007, 8003, 8001, 702, 7035, 7001, 6029, 6005, 5015, 5013, 5010, 3003, 3002, 1033, 1013, zbývající barvy ze vzorníku RAL jsou k dispozici za příplatek; izolační sklo Planitherm ONE / 16 Argon / Planiclear / 16 Argon / Planitherm ONE Ug = 0,5 W/m 2 K podle normy EN 673; g = 38 %, Lt = 59 % podle normy EN 10 s distančním rámečkem SGG Swisspacer, termopanel c3 celoobvodové kování Roto NT s mikroventilací, seřízením ve třech rovinách, ochranou proti násilnému vniknutí, pojistkou chybné manipulace; Na objednávku: omezovač otevření v klice, bezpečnostní kování; 3 (-1; -5) pevné okno (fix),, + otevíravé, balkonové dveře, + otevíravé balkonové dveře; otevíravé pravé otevíravé levé sklopné pravé levé OKENNÍ PŘÍČKY konstrukční (93 mm), vídeňské (venkovní hliníkové, vnitřní dřevěné), hliníkové venkovní s montáži na západky, meziskelní hliníkové v jedné komoře (8, 18, 26, 5 mm); prostup tepla*: 0,78 vodotěsnost: E900 průvzdušnost: odolnost proti zatížení větrem: C3 neprůzvučnost*: 3 (-1; -5) Krytky na závěsy standard: bílá, hnědá barva volitelně: zlatá, střední hnědá olivová, matná titanová, stříbrná barva 3 těsnění profilu: dvě hlavní a jedno těsnění hrany kliky, horní otevírač oken GEZE, MVS magnetické čidlo otevření oken, nízký práh; (*) Uvedené hodnoty prostupu tepla a neprůzvučnosti platí pro referenční okno s rozměry 1,23 x 1,8 m. izolační sklo Planitherm ONE / 16 Argon / Planiclear / 16 Argon / Planitherm ONE Ug = 0,5 W/m 2 K podle normy EN 673; g = 38 %, Lt = 59 % podle normy EN 10; hliníkové obložení s tepelnou vložkou silikon teplý distanční rámeček SGG Swisspacer absorbent vlhkosti podložka z vysoce odolného PVC těsnění profilu těsnění hrany profilu hliníkové obložení s tepelnou vložkou vícevrstvý lepený borovicový hranol 16 Součinitel prostupu tepla 0,78 W/m 2 K platí pro okno s rozměry 1,23 x 1,8 m. 17

10 0,78* 9A EC 90 PLUS ALU-EFFECT jednorámové okno a balkonové dveře, tloušťka křídla včetně hliníku 103 mm, tloušťka rámu včetně hliníku 10 mm, zasklívací lišta Typ C, volitelně S-Systém; vícevrstvý lepený borovicový hranol s tepelně izolační vložkou (barevné provedení viz str. 7); vodou ředitelné krycí nebo transparentní barvy, krycí barvy třívrstvý nátěr, transparentní barvy čtyřvrstvý nátěr, hliník lakovaný práškově, základní odstíny RAL 9016, 9007, 9006, 9005, 8019, 8017, 8011, 8007, 8003, 8001, 702, 7035, 7001, 6029, 6005, 5015, 5013, 5010, 3003, 3002, 1033, 1013, zbývající barvy ze vzorníku RAL jsou k dispozici za příplatek; Planitherm LUX / 16 Argon / Planilux / 16 Argon / Planitherm LUX s distančním rámečkem SGG Swisspacer Ug = 0,7 W/m 2 K podle normy EN 673, g = 62 %, Lt = 73 % podle normy EN 10; c2 celoobvodové kování Roto NT s mikroventilací, seřízením ve třech rovinách, ochranou proti násilnému vniknutí, pojistkou chybné manipulace, na objednávku: omezovač otevření v klice, bezpečnostní kování; 33 (-1; -5) Okno EC 90 PLUS Alu-Effect získalo prestižní certifikát Passive House Institute, který potvrzuje, že okno splňuje požadavky pro energeticky pasivní domy. Pasivní domy představují nejnovější generaci energeticky úsporných staveb. Vyznačují se nejvyšším tepelným komfortem a nízkou měrnou potřebou tepla na vytápění. Mají velmi nízké tepelné ztráty, k jejichž pokrytí se využívají pasivní zdroje energie jako například: sluneční energie pronikající dovnitř okny (solární zisky), teplo vyzařované obyvateli domu nebo teplo z domácích spotřebičů. pevné okno (fix),, + otevíravé, balkonové dveře, + otevíravé balkonové dveře; otevíravé pravé otevíravé levé sklopné pravé levé součinitel prostupu tepla celého okna Uw 0,8 W/m 2 K součinitel prostupu tepla izolačního skla Ug 0,7 W/m 2 K součinitel prostupu tepelného slunečního záření g > 50 % prostup tepla*: 0,78 vodotěsnost: 9A průvzdušnost: odolnost proti zatížení větrem: C2 neprůzvučnost*: 33 (-1; -5) OKENNÍ PŘÍČKY konstrukční (93 mm), vídeňské (venkovní hliníkové, vnitřní dřevěné), hliníkové venkovní s montáží na západky, meziskelní hliníkové v jedné z komor (8, 18, 26, 5 mm); Krytky na závěsy standard: bílá, hnědá barva volitelně: zlatá, střední hnědá olivová, matná titanová, stříbrná barva; 3 těsnění profilu: dvě hlavní a jedno těsnění hrany kliky, MVS magnetické čidlo otevření; (*) Uvedené hodnoty prostupu tepla a neprůzvučnosti platí pro referenční okno s rozměry 1,23 x 1,8 m podle PASSIVE HOUSE INSTITUTE. izolační sklo Planitherm LUX / 16 Argon / Planilux / 16 Argon / Planitherm LUX Ug = 0,7 W/m 2 K podle normy EN 673, g = 62 %, Lt = 73 % podle normy EN 10; silikon hliníkové obložení teplý distanční rámeček SGG Swisspacer absorbent vlhkosti podložka z vysoce odolného PVC těsnění profilu těsnění hrany profilu vícevrstvý lepený borovicový hranol s tepelně izolační vložkou 18 Součinitel prostupu tepla 0,78 W/m 2 K platí pro referenční okno s rozměry 1,23 x 1,8 m podle PASSIVE HOUSE INSTITUTE. 19

11 0,76* DŘEVĚNÁ E 1950 SLIM jednorámové okno a balkonové dveře, dřevohliníkové, tloušťka křídla 119 mm, tloušťka rámu 119 mm, plocha rámu zalícovaná oboustranně s plochou křídla. vícevrstvý lepený borovicový hranol (barevné provedení viz str. 7) vodou ředitelné krycí nebo transparentní barvy, krycí barvy třívrstvý nátěr, transparentní barvy čtyřvrstvý nátěr, hliník lakovaný práškově, základní odstíny RAL 9016, 9007, 9006, 9005, 8019, 8017, 8011, 8007, 8003, 8001, 702, 7035, 7001, 6029, 6005, 5015, 5013, 5010, 3003, 3002, 1033, 1013, zbývající barvy ze vzorníku RAL jsou k dispozici za příplatek; Thermofloat 1,0 mm / 16 Argon / Float mm / 16 Argon / Thermofloat 1,0 mm Ug = 0,5 W/m 2 K podle normy EN 673, g = 35 %, Lt = 57 % podle normy 10 s distančním rámečkem Termo TGI RAL; c3 celoobvodové kování Roto NT Royal skryté kování s mikroventilací, seřízením ve třech rovinách, ochranou proti násilnému vniknutí, bezpečnostním kováním; 33 (-1; -5) konstrukční (56, 80 mm), vídeňské (nalepovací), meziskelní hliníkové (8, 18, 26, 5 mm), na západky; otevíravé pravé otevíravé levé sklopné pravé levé OKENNÍ PŘÍČKY konstrukční (56, 80 mm), vídeňské (nalepovací), meziskelní hliníkové (8, 18, 26, 5 mm), na západky; prostup tepla*: 0,76 vodotěsnost: E 1950 průvzdušnost: odolnost proti zatížení větrem: C3 neprůzvučnost*: 33 (-1; -5) 3 těsnění profilu: dvě hlavní a jedno těsnění hrany v bílé nebo rustikální hnědé barvě; kliky, MVS magnetické čidlo otevření; (*) Uvedené hodnoty prostupu tepla a neprůzvučnosti platí pro referenční okno s rozměry 1,23 x 1,8 m. izolační sklo Thermofloat 1,0 mm / 16 Argon / Float mm / 16 Argon / Thermofloat 1,0 mm Ug = 0,5 W/m 2 K podle normy EN 673, g = 35 %, Lt = 57 % podle normy EN 10 s distančním rámečkem Termo TGI RAL; zasklívací těsnění teplý distanční rámeček absorbent vlhkosti nosná podložka těsnění profilu hliníkové obložení těsnění hrany profilu vícevrstvý lepený borovicový hranol 20 Součinitel prostupu tepla 0,76 W/m 2 K platí pro referenční okno s rozměry 1,23 x 1,8 m. 21

12 0,90* DŘEVĚNÁ E1050 Pol-skone typ c PLUS jednorámové okno a balkonové dveře, tloušťka křídla a rámu 78 mm, zasklívací lišta R = 5 mm, volitelně S-Systém; vícevrstvý lepený borovicový hranol (barevné provedení viz str. 7) vodou ředitelná krycí nebo transparentní barva, krycí barvy třívrstvý nátěr, transparentní barvy čtyřvrstvý nátěr; Thermofloat 1,0 mm / 1 Argon / Float mm / 1 Argon / Thermofloat 1,0 mm Ug = 0,6 W/m 2 K podle normy EN 673; g = 35 %, Lt = 57 % podle normy EN 10 s distančním rámečkem Chromatech Ultra RAL, termopanel; celoobvodové kování Roto NT s mikroventilací (kromě obloukových a patio skládacích oken), seřízením ve třech rovinách, ochranou proti násilnému vniknutí, pojistkou chybné manipulace. Na objednávku: omezovač otevření v klice, oboustranná klika s vložkou na klíč, bezpečnostní kování, Roto Royal skryté závěsy (kromě Patio skládacích oken). c2 - pevné (fix), sklopné, otevíravé,, - Patio skládací schémata: 330, 321, 31, 532, 51, 550, 633, 651, 73, 761, 770, - patio posuvné: posuvné křídlo (levé nebo pravé) / pevné křídlo; posuvné křídlo (levé nebo pravé) / po stranách 2 pevná křídla; posuvné křídlo (levé nebo pravé) / otevíravé křídlo; posuvné křídlo (levé nebo pravé) / 2 otevíravá křídla; 2 posuvná křídla (levé nebo pravé) / 2 otevíravá křídla; 2 posuvná křídla (levé nebo pravé) / pevné křídlo uprostřed; 33 (-1; -6) otevíravé pravé otevíravé levé sklopné pravé levé OKENNÍ PŘÍČKY konstrukční (58, 78 mm), vídeňské (nalepovací), dřevěné montované na západky, dřevěné montované na závěsy, meziskelní (8, 18, 26, 5 mm); prostup tepla*: 0,90 vodotěsnost: E1050 průvzdušnost: odolnost proti zatížení větrem: C2 neprůzvučnost*: 33 (-1; -6) (*) Uvedené hodnoty prostupu tepla a vzduchové neprůzvučnosti platí pro referenční okno s rozměry 1,23 x 1,8 m. Krytky na závěsy standard: bílá, hnědá barva volitelně: zlatá, střední hnědá olivová, matná titanová, stříbrná barva Okapnice hliníková okapnice s těsněním v barvě: bílá, hnědá (standard); stříbrná, olivová, zlatá; volitelně: dřevěná okapnice doporučená pro historické objekty; dvě těsnění profilu: jedno hlavní a jedno těsnění hrany v bílé nebo rustikální hnědé barvě; kliky, okenní větrací štěrbina reagující na vlhkost vzduchu, větrací štěrbina Renson, ozdobné prvky na pohyblivý sloupek, horní otvírače oken Geze, MVS magnetické čidlo otevření oken, nízký práh; izolační sklo Thermofloat 1,0 mm / 1 Argon / Float mm / 1 Argon / Thermofloat 1,0 mm Ug = 0,6 W/m 2 K podle normy EN 673; g = 35 %, Lt = 57 % podle normy EN 10 s distančním rámečkem Chromatech Ultra RAL; silikon hliníková křídlová okapnice teplý distanční rámeček Chromatech Ultra zasklívací lišta dřevěná podložka s vysoce odolného PVC hliníková okapnice s doplňkovým těsněním těsnění profilu těsnění hrany profilu vícevrstvý lepený borovicový hranol 22 Součinitel prostupu tepla 0,90 W/m 2 K platí pro okno s rozměry 1,23 x 1,8 m. Jiná než obdélníková okna vyrábíme podle individuálního návrhu. Okna POL-SKONE typ C Plus splňují požadavky v souladu s Nařízením ministerstva infrastruktury ze dne 12. dubna 2002 o technických podmínkách, které musí splňovat budovy a jejich umístění (Úř. věst. z r. 2002, č. 75, pol. 690 ve znění pozdějších předpisů). 23

13 0,90* E1050 Pol-skone typ c PLUS ALU-EFFECT jednorámové okno a balkonové dveře, tloušťka křídla a rámu 78 mm, 91 mm s obložením, zasklívací lišta R = 5 mm; volitelně S-Systém; vícevrstvý lepený borovicový hranol (barevné provedení viz str. 7) vodou ředitelné krycí nebo transparentní barvy, krycí barvy třívrstvý nátěr, transparentní barvy čtyřvrstvý nátěr, hliník lakovaný práškově základní odstíny RAL 9010, RAL 9016, RAL 9006, RAL 9007, RAL 9005, RAL 8019, RAL 8017, RAL 8011, RAL 8007, RAL 8003, RAL 8001, RAL 702, RAL 7035, RAL 7001, RAL 6029, RAL 6005, RAL 5015, RAL 5013, RAL 5010, RAL 3003, RAL 3002, RAL 1013, RAL 1033, ostatní odstíny ze vzorníku RAL jsou k dispozici za příplatek; Thermofloat 1,0 mm / 1 Argon / Float mm / 1 Argon / Thermofloat 1,0 mm Ug = 0,6 W/m 2 K podle normy EN 673; g = 35 %, Lt = 57 % podle normy EN 10 s distančním rámečkem Chromatech Ultra RAL, termopanel; 33 (-1; -6) celoobvodové kování Roto NT s mikroventilací (kromě obloukových oken), seřízením ve třech rovinách, ochranou proti násilnému vniknutí, pojistkou chybné manipulace. Na objednávku: omezovač otevření v klice, bezpečnostní kování, Roto Royal skryté závěsy. pevné (fix), sklopné, otevíravé, okno; otevíravé pravé otevíravé levé sklopné pravé levé OKENNÍ PŘÍČKY konstrukční (8 mm), vídeňské (nalepovací), hliníkové montované na západky, meziskelní (8, 18, 26, 5 mm); prostup tepla*: 0,90 vodotěsnost: E1050 průvzdušnost: neprůzvučnost*: 33 (-1; -6) Krytky na závěsy standard: bílá, hnědá barva volitelně: zlatá, střední hnědá olivová, matná titanová, stříbrná barva 2 těsnění profilu: jedno hlavní a jedno těsnění hrany v bílé nebo rustikální hnědé barvě; kliky, MVS magnetický čidlo otevření oken, nízký práh; (*) uvedené hodnoty prostupu tepla platí pro referenční okno s rozměry 1,23 x 1,8 m. izolační sklo Thermofloat 1,0 mm / 1 Argon / Float mm / 1 Argon / Thermofloat 1,0 mm Ug = 0,6 W/m 2 K podle normy EN 673; g = 35 %, Lt = 57 % podle normy EN 10 s distančním rámečkem Chromatech Ultra RAL, termopanel; silikon okapnice firmy Aluron se dvěma těsněními těsnění profilu těsnění hrany profilu vícevrstvý lepený borovicový hranol systémové obložení Reno Line firmy Aluron 2 Součinitel prostupu tepla 0,9 W/m 2 K platí pro okno s rozměry 1,23 x 1,8 m. Jiná než obdélníková okna vyrábíme podle individuálního návrhu. 25

14 0,98* DŘEVOHLINÍKOVÁ E 1800 OKNO 2+1 zdvojené okno a balkonové dveře, dřevohliníkové; tloušťka rámu 93 mm, na dřevěném křídle dodatečné zavěšené hliníkové křídlo, zasklívací lišta R = 5 mm; vícevrstvý lepený borovicový hranol (barevné provedení viz str. 7) DODATEČNÉHO KŘÍDLA hliník vodou ředitelné krycí nebo transparentní barvy, krycí barvy třívrstvý nátěr, transparentní barvy čtyřvrstvý nátěr; hliník lakovaný práškově, základní odstín RAL 9010, 9016, 9007, 9006, 9005, 8019, 8017, 8011, 8007, 8003, 8001, 702, 7035, 7001, 6029, 6005, 5015, 5013, 5010, 3003, 3002, 1033, 1013, ostatní barvy ze vzorníku RAL jsou k dispozici za příplatek; c3 Float mm / 16 Argon / Thermofloat 1,0 mm Ug = 1,0 W/m 2 K podle norem EN 673; g = 50 %, Lt = 71 % podle norem EN 10 s distančním rámečkem Chromatech Ultra RAL, v hliníkovém křídle tvrzené sklo mm; celoobvodové kování Roto NT Royal skryté kování s mikroventilací, seřízením ve třech rovinách, ochranou proti násilnému vniknutí, bezpečnostním kováním; 36 (-2; -7) otevíravé, okno otevíravé pravé otevíravé levé sklopné pravé levé prostup tepla*: 0,98 vodotěsnost: E 1800 průvzdušnost: odolnost proti zatížení větrem: C3 neprůzvučnost*: 36 (-2; -7) OKENNÍ PŘÍČKY meziskelní hliníkové (8, 18, 26, 5 mm) 2 těsnění profilu: jedno hlavní a jedno těsnění hrany v bílé nebo rustikální hnědé barvě; kliky, MVS magnetické čidlo otevření oken, žaluzie, barvy podle vzorníku výrobce žaluzií; (*) Uvedené hodnoty prostupu tepla a vzduchové neprůzvučnosti platí pro referenční okno bez žaluzií s rozměry 1,23 x 1,8 m. izolační sklo Float mm / 16 Argon / Thermofloat 1,0 mm Ug = 1,0 W/m 2 K podle normy EN 673 g = 50 %, Lt = 71 % podle normy EN 10; žaluzie dřevěná zasklívací lišta absorbent vlhkosti podložka z vysoce odolného PVC hliníkové obložení těsnění profilu vícevrstvý lepený borovicový hranol 26 Součinitel prostupu tepla 0,98 W/m 2 K platí pro okno bez žaluzií s rozměry 1,23 x 1,8 m. Jiná než obdélníková okna vyrábíme podle individuálního návrhu. 27

15 0,83* DŘEVOHLINÍKOVÁ 1A, 7B DUAL-NORD 0,5 jednorámové okno a balkonové dveře otevíravé směrem ven, dřevohliníkové, tloušťka rámu včetně hliníku 117 mm, tloušťka křídla včetně hliníku 81 mm; vícevrstvý lepený borovicový hranol, volitelně dubový (barevné provedení viz str. 7); 3 vodou ředitelné krycí nebo transparentní barvy, krycí barvy třívrstvý nátěr, transparentní barvy čtyřvrstvý nátěr, hliník lakovaný práškově, základní odstíny: RAL 9016, 9007, 9006, 9005, 8019, 8017, 8011, 8007, 8003, 8001, 702, 7035, 7001, 6029, 6005, 5015, 5013, 5010, 3003, 3002, 1033, 1013, ostatní barvy ze vzorníku RAL jsou k dispozici za příplatek; Planitherm ONE / 16 Argon / Planiclear / 16 Argon / Planitherm ONE Ug = 0,5 W/m 2 K podle normy EN 673; g = 38 %, Lt = 59 % podle normy EN 10 s distančním rámečkem SGG Swisspacer, termopanel; c3 Roto NT, PN Beslag, s ochranou proti násilnému vniknutí, zámek otočení, omezovač otevření v klice (balkony), na objednávku: oboustranná klika s vložkou na klíč; 3 (-1; -5) pevné (fix), otevíravé, otočné okno Top swing, Top Hung, Side Hung; PN UNI TOP SWING PN UNI TOP HUNG PN UNI SIDE HUNG I PN UNI SIDE HUNG II prostup tepla*: 0,83 vodotěsnost: 1A, 7B průvzdušnost: 3 odolnost proti zatížení větrem: C3 neprůzvučnost*: 3 (-1; -5) (*) Uvedené hodnoty prostupu tepla a neprůzvučnosti platí pro referenční okno s rozměry 1,23 x 1,8 m. OKENNÍ PŘÍČKY konstrukční (58 mm), vídeňské (venkovní hliníkové, vnitřní dřevěné), hliníkové venkovní s montáži na západky, meziskelní hliníkové v jedné z komor (8, 18, 26, 5 mm); těsnění nebo pěnové izolační sklo Planitherm ONE / 16 Argon / Planiclear / 16 Argon / Planitherm ONE Ug = 0,5 W/m 2 K podle normy EN 673; g = 38 %, Lt = 59 % podle normy EN 10; kliky, okenní větrací štěrbina zasklívací těsnění teplý distanční rámeček SGG Swisspacer absorbent vlhkosti podložka z vysoce odolného PVC těsnění profilu hliníkové obložení vícevrstvý lepený borovicový hranol (volitelně dubový) 28 Součinitel prostupu tepla 0,83 W/m 2 K platí pro okno s rozměry 1,23 x 1,8 m. Jiná než obdélníková okna vyrábíme podle individuálního návrhu. 29

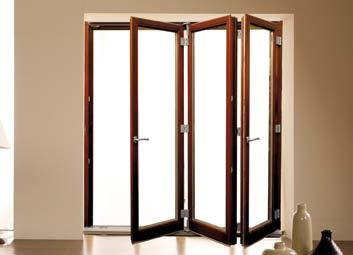

16 3 (-2; -5) DŘEVĚNÁ PATIO SKLÁDACÍ jednorámové okno a balkonové dveře, tloušťka křídla 68 mm, tloušťka rámu 68 mm, zasklívací lišta S-Systém nebo zasklívací lišta Typ C; vícevrstvý lepený borovicový hranol, volitelně dubový (barevné provedení viz str. 7) vodou ředitelná krycí nebo transparentní barva, krycí barvy třívrstvý nátěr, transparentní barvy čtyřvrstvý nátěr; Float / 16 Argon / Thermofloat 1,0 Ug = 1,0 W/m 2 K podle normy EN 673 g = 50 %; Lt = 71 % podle normy EN 10, na objednávku sklo: laminované, bezpečnostní (P2, P), zvukotěsné, ornamentní, Antisol (tónované ve hmotě), Stopsol (reflexní sklo), samočisticí, termopanel, teplý distanční rámeček, izolační trojsklo Thermofloat / 10 Argon / Float / 10 Argon / Thermofloat Ug = 0,8 W/m 2 K podle normy EN 673; g = 51 %, Lt = 72 % podle normy EN 10; celoobvodové kování Roto Patio 6080 se seřízením ve dvou rovinách, ochranou proti násilnému vniknutí, pojistka chybné manipulace; na objednávku: oboustranná klika s vložkou na klíč; schémata: 330, 321, 31, 532, 51, 550, 633, 651, 73, 761, 770 ZPŮSOBY OTEVÍRÁNÍ neprůzvučnost*: 3 (-2; -5) Příklady Patio skládacích OKENNÍ PŘÍČKY konstrukční (58, 78 mm), vídeňské (nalepovací), dřevěné montované na západky, dřevěné montované na závěsy, meziskelní hliníkové (8, 18, 26, 5 mm); Krytky na závěsy standard: bílá, střední hnědá barva volitelně: stříbrná Okapnice hliníková okapnice v barvě: bílá, hnědá (standard); stříbrná, olivová, zlatá (volitelně); 2 těsnění profilu, hlavní a těsnění hrany kliky, větrací štěrbina Renson 30 31

17 3 (-2; -5) DŘEVĚNÁ PATIO POSUVNÉ jednorámové okno a balkonové dveře, tloušťka křídla 68 mm, tloušťka rámu 68 mm, zasklívací lišta S-Systém nebo Typ C; vícevrstvý lepený borovicový hranol, volitelně dubový (barevné provedení viz str. 7) vodou ředitelná krycí nebo transparentní barva, krycí barvy třívrstvý nátěr, transparentní barvy čtyřvrstvý nátěr; Float / 16 Argon / Thermofloat 1,0 Ug = 1,0 W/m 2 K podle normy EN 673, g = 50 %; Lt = 71 % podle normy EN 10; na objednávku sklo: laminované, bezpečnostní (P2, P), zvukotěsné, ornamentní, Antisol (tónované ve hmotě), Stopsol (reflexní sklo), samočisticí, termopanel, teplý distanční rámeček, izolační trojsklo Thermofloat / 10 Argon / Float / 10 Argon / Thermofloat Ug = 0,8 W/m 2 K podle normy EN 673; g = 51 %, Lt = 72 % podle normy EN 10; celoobvodové kování Roto Patio S NT se seřízením ve třech rovinách, ochranou proti násilnému vniknutí; na objednávku: oboustranná klika s vložkou na klíč, automat v klice; posuvné křídlo (levé nebo pravé) / pevné křídlo, posuvné křídlo (levé nebo pravé) / po stranách 2 pevná křídla, posuvné křídlo (levé nebo pravé) / otevíravé křídlo, posuvné křídlo (levé nebo pravé) / 2 otevíravá křídla, 2 posuvná křídla (levé nebo pravé) / 2 otevíravá křídla; 2 posuvná křídla (levé a pravé) / zasklení uprostřed; ZPŮSOBY OTEVÍRÁNÍ neprůzvučnost*: 3 (-2; -5) Příklady Patio posuvné OKENNÍ PŘÍČKY konstrukční (58, 78 mm), vídeňské (nalepovací), dřevěné montované na západky, dřevěné montované na závěsy, meziskelní hliníkové (8, 18, 26, 5 mm); Krytky na závěsy standard: bílá, tmavě hnědá barva volitelně: střední hnědá, přírodní stříbrná Okapnice hliníková okapnice v barvě: bílá, hnědá (standard); stříbrná, olivová, zlatá (volitelně); 2 těsnění profilu: hlavní a těsnění hrany větrací štěrbina Renson 32 33

18 PATIO LIFE 1,1* 2A DŘEVĚNÁ DŘEVOHLINÍKOVÁ PATIO LIFE DŘEVĚNÉ: jednorámové okno a balkonové dveře, tloušťka křídla 68 mm, tloušťka rámu 171 mm, zasklívací lišta S-Systém nebo Typ C, zapuštěný tepelně izolovaný nízký práh pro bezbariérové místnosti; DŘEVOHLINÍKOVÁ: jednorámové okno a balkonové dveře, dřevohliníkové, tloušťka křídla včetně hliníku 82 mm, tloušťka rámu včetně hliníku 190 mm, zapuštěný tepelně izolovaný nízký práh pro bezbariérové místnosti; vícevrstvý lepený borovicový hranol, volitelně dubový (barevné provedení viz str. 7) DŘEVĚNÁ: vodou ředitelné krycí nebo transparentní barvy, krycí barvy třívrstvý nátěr, transparentní barvy čtyřvrstvý nátěr; DŘEVOHLINÍKOVÁ: vodou ředitelné krycí nebo transparentní barvy, krycí barvy třívrstvý nátěr, transparentní barvy čtyřvrstvý nátěr, hliník lakovaný práškově, základní odstíny: RAL 9016, 9007, 9006, 9005, 8019, 8017, 8011, 8007, 8003, 8001, 702, 7035, 7001, 6029, 6005, 5015, 5013, 5010, 3003, 3002, 1033, 1013 (ostatní barvy ze vzorníku RAL jsou k dispozici za příplatek); c2 izolační trojsklo Thermofloat / 10 Argon / Float / 10 Argon / Thermofloat Ug = 0,8 W/m 2 K podle normy EN 673; g = 51 %; Lt = 72 % podle normy EN 10; na objednávku sklo: laminované, bezpečnostní (P2, P), zvukotěsné, ornamentní, Antisol (tónované ve hmotě), Stopsol (reflexní sklo), samočisticí, termopanel, teplý distanční rámeček; celoobvodové kování Roto Life s body proti násilnému vniknutí, oboustranná klika s vložkou na klíč; PATIO LIFE DŘEVO Hliník 1,1* 3A PATIO LIFE prostup tepla*: 1,1 vodotěsnost: 2A průvzdušnost: odolnost proti zatížení větrem: C2 pevné křídlo, posuvné křídlo (levé nebo pravé) / pevné křídlo, 2 posuvná křídla (levé a pravé) / 2 pevná křídla (boční), levé posuvné křídlo / pravé posuvné křídlo; ZPŮSOBY OTEVÍRÁNÍ PATIO LIFE DŘEVOHLINÍK prostup tepla*: 1,1 vodotěsnost: 3A průvzdušnost: odolnost proti zatížení větrem: C2 c2 (*) parametry platí pro Patio dřevěné okno s rozměry x 2,20 m; OKENNÍ PŘÍČKY vídeňské (nalepovací), dřevěné s montáží na západky, meziskelní hliníkové (8, 18, 26, 5 mm); systémové těsnění Roto větrací štěrbina Renson 3 Součinitel prostupu tepla 1,1 W/m 2 K platí pro Patio s rozměry,00 x 2,20 m. 35

19 1 OKENICE Lamely (13 x 6 mm) pevně vsazené do dřevěného rámu s tloušťkou 2 mm. dřevo: borovice, dub (barevné provedení viz str. 7) Čtyřvrstvý transparentní systém impregnace a trojvrstvý nátěr vodou ředitelnými transparentními barvami. Třívrstvý krycí systém impregnace a dvouvrstvý nátěr vodou ředitelnými krycími barvami, barevné provedení viz str. 7. Varianta 1 montáž do okenního rámu a kování jednoduchý závěs varianta 2 závěs s ozdobným plechem Varianta 3 závěs s rohovým plechem odolnost proti zatížení větrem: 1 MONTÁŽE Varianta 1 Montáž do okenního rámu*. Okenice se po zavření zcela schová do ostění, což ji lépe chrání proti nepříznivým povětrnostním podmínkám. Úhel otevření okenice 180 stupňů. Upozornění! Druh závěsů závisí na hloubce rozevření špalety (0 275 mm). * kromě oken s venkovním hliníkovým obkladem Varianta 2 Montáž na vlastní zárubni okenice. Do ostění je potřeba zabudovat dřevěné lišty 2 mm x 80 mm (zárubeň okenice). K zárubni se připevní kování podle nákresu. Tento způsob montáže zvyšuje estetické vlastnosti okna, přičemž zachovává jeho funkčnost. Varianta 3 Montáž do zdi. Nejtradičnější způsob kotvení okenic. Kování okenice se upevní přímo do zdi. Je však zapotřebí mít na paměti, aby před rekonstrukcí fasády, např. při zateplování domu, byly kolem okna připevněny dřevěné nosníky kvůli zmenšení vzdálenosti mezi zdí a kováním okenice. Jednokřídlová okenice Dvoukřídlová okenice Dvoukřídlová okenice pravá pravá pravá Dvoukřídlová okenice levá levá levá ZÁVORY samostatná závora pro jednokřídlové okenice samostatná závora pro dvoukřídlé okenice borovicové a dubové (na přání zákazníka) okenice 36 37

20 OKENNÍ PŘÍČKY OZDOBNÉ SADY VENKOVNÍ DŘEVĚNÉ (NA SKLO) dřevěné montované na závěsy konstrukční dřevěné SCHÉMA PŘÍČEK venkovní dřevěné (na sklo) nalepovací (vídeňské) venkovní (na sklo) dřevěné demontovatelná meziskelní okapnice Možnost použití teplého rámečku, který snižuje riziko kondenzace vodní páry na okrajích skla a zajišťuje estetický vizuální efekt. V nabídce v různých barevných verzích (např. černá 9005, hnědá 8016, hnědá 8003, šedá 700, šedá 7035 odstíny ze vzorníku RAL). Vhodné pro okenní systémy: ENERGY CONCEPT 90, EC90 SR6, POL-SKONE Typ C Plus. SADA RETRO Z1 SADA RETRO Z2 SADA RETRO Z3 PRVEK A PRVEK B VENKOVNÍ DŘEVĚNÉ VENKOVNÍ (NA SKLO) DŘEVĚNÉ VENKOVNÍ (NA SKLO) DŘEVĚNÉ MEZISKELNÍ HLINÍKOVÉ (zlatá, šíř. 8 mm) PRVEK C konstrukční nalepovací (vídeňské) demontovatelné na západky k dispozici v různých odstínech a šířkách: 8, 18, 26, 5 mm DOPLŇKOVÉ VYBAVENÍ Dřevěná okapnice doporučená pro historické objekty Skryté závěsy Nízký práh pro balkonové dveře a typ Patio skládací Pro historické objekty volitelně k dispozici sada ozdobných prvků na pohyblivý sloupek. OKENNÍ kliky netýká se Patio Life, PATIO posuvné Okenní větrací štěrbina reagující na vlhkost vzduchu (umožňuje automatické proudění vzduchu se zavřeným oknem) Větrací štěrbina Renson (montáž nad izolačním sklem) STANDARDNÍ KLIKY KLIKY ZA PŘÍPLATEK k dispozici po konzultaci s obchodním oddělením. týká se okna typu Top swing týká se okna EC 90 EI 30 KRYTKY NA ZÁVĚSY STANDARD VOLITELNÉ bílá hnědá VENUS VENUS VENUS s klíčem VENUS s tlačítkem fix ROTO 38 bílá R07.2 hnědá R0. střední hnědá olivová R05.3 matná titanová R01.3 stříbrná R01.1 zlatá R03.2 matný chrom patina matný chrom matný chrom matný chrom bílá hnědá

21 Gdaňsk Štětín Gorzów Wlkp Bydhošť Poznaň Toruň Olštýn Varšava Białystok Zielona Góra Lodž Vratislav ph5@pol-skone.eu Kielce Radom Lublin Opolí Katovice ph8@pol-skone.eu ČESKO info@pol-skone.cz Krakov SLOVENSKO info@pol-skone.cz Rzeszów OBCHODNÍ PARTNER POL-SKONE Sp. z o.o. ul. Hanki Ordonówny 8; Lublin, Polsko tel.: ; fax: ; pol-skone@pol-skone.eu Tento katalog výrobků platí od (od tohoto dne ztrácejí platnost dosavadní katalogy POL-Skone). Tato publikace nepředstavuje nabídku ve smyslu polského právního řádu a má výlučně informativní povahu. Výrobce si vyhrazuje právo provádět změny.
