1 AVANT univerzální nakladače 2018

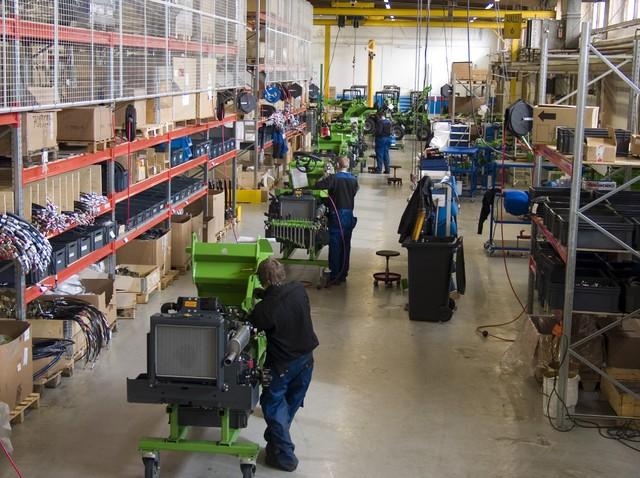

2 2 Avant Tecno OY Avant Tecno OY je finský výrobce minakladačů s celkovou zvedací kapacitou do 1500 kg a celkovou hmotností do 1900 kg. Avant Tecno OY sídlí v Ylöjärvi, nedaleko Tampere. Společnost vznikla již v roce 1991 a započala vyrábět předchůdce dnešního Avant 300. Po pár letech s k němu přidala série 500. V roce 2002 vyvinul Avant nový model 200, v roce 2005 pak vznikl model 600 a k obměně modelu 500 došlo v závěru roku 2007 a novinka Avant 700 je z roku V roce 2009 Avant představil model Avant 420 a o rok později byl uveden na trh model Avant 419. Avant 640 je produkt roku A konečně v roce 2014 byla představená nová řada R. Mezi poslední novinky patří model 760i a inovovaná modelová řada 200. V roce 2017 pak byla představená elektro verze nakladače Avant modelová řada E. V současné době se Avant Tecno OY řadí mezi největší výrobce nakladačů v této třídě. Výkon produkce je v současné době cca 80 strojů za jeden pracovní týden. Celkem je vyrobeno cca strojů, které pracují každodenně po celém světě. V současné době obsahuje výrobní program společnosti Avant Tecno pět modelů : Model 200 kloubový nakladač se zvedací kapacitou do 350 kg a maximální zvedací výškou 1470 mm Použité motory : benzínový motor Kohler Model 300 smykem řízený nakladač se zvedací kapacitou do 700 kg a maximální zved.výškou 2400 mm Použité motory : benzinový motor Honda nebo Kubota Diesel Model 400 kloubem řízený nakladač se zvedací kapacitou do 700 kg a maximální zved.výškou 2750 mm Použitý motor : benzínový motor Kohler nebo dieselový motor Kubota Diesel D722 Model 500 kloubový nakladač se zvedací kapacitou do 950 kg a maximální zvedací výškou 2820 mm Použité motory : Kubota Diesel a Kubota LPG Model kloubový nakladač se zvedací kapacitou do 1200 kg a maximální zvedací výškou 2835 mm Použité motory : Kubota Diesel Model 700 kloubový nakladač se zvedací kapacitou do 1500 kg a maximální zvedací výškou 3010 mm Použité motory : Kubota Diesel, Kohler KDI Model R nová koncepce kloubových nakladačů, zvedací kapacita do 1200 kg, zvedací výška 2835 mm Model E elektro verze nakladače s bateriemi na bázi Li-Ion technologie. Společnost Avistech s.r.o. zastupuje výrobce Avant Tecno již od roku Spolupracujeme s řadou prodejců po celé České republice a tak můžeme naším zákazníkům nabídnout rychlé servisní a prodejní služby po celý rok. V roce 2007 jsme uvedli do chodu půjčovnu nářadí na Avanta. Díky tomu si naši zákazníci nemusí kupovat některé druhy nářadí, které využijí pouze několik hodin v roce. Hodně úspěchů se stroji Avant Vám přeje Avant TEAM.

3 3 Volba a srovnání jednotlivých modelů Avant Motor Zved.síla* Zved.výška Rychlost Hmotnost Délka Model AV HP benzin 350 kg 1,4 metru 10 km/h 700 kg 1910 mm AV HP benzin 350 kg 1,4 metru 10 km/h 700 kg 1910 mm AV225 LPG 24 HP LPG 350 kg 1,4 metru 10 km/h 700 kg 2100 mm AV313S 13 HP benzin 500 kg 2,4 metru 9 km/h 530 kg 1680 mm AV320S 20 HP diesel 700 kg 2,4 metru 9 km/h 720 kg 1950 mm AV HP diesel 550 kg 2,75 metru 12 km/h 980 kg 2195 mm AV HP diesel 700 kg 2,8 metru 12 km/h kg 2420 mm AV523 AGRO 20 HP diesel 900 kg 2,8 metru 12 km/h kg 2420 mm AV HP diesel 750 kg 2,8 metru 12 km/h kg 2550 mm AV528 AGRO 26 HP diesel 900 kg 2,8 metru 12 km/h kg 2550 mm AV HP diesel 750 kg 2,8 metru 19 km/h 1460 kg 2550 mm AV HP diesel kg 2,8 metru 15 km/h kg 2550 mm AV635 37,5 HP diesel kg 2,8 metru 15 km/h kg 2550 mm AV640 37,5 HP diesel kg 2,8 metru 22 km/h kg 2550 mm AV745 AGRO 49 HP diesel kg 3,04 metru 15 km/h kg 3030 mm AV HP diesel kg 3,04 metru 25 km/h kg 3030 mm AV755 i 57 HP diesel 1400 kg 3,08 metru 17 km/h 1970 kg 3080 mm AV760 i 57 HP diesel kg 3,08 metru 30 km/h kg 3080 mm AV R20 20 HP diesel 700 kg 2,8 metru 12 km/h kg 2550 mm AV R28 28 HP diesel 900 kg 2,8 metru 12 km/h kg 2550 mm AV R35 37,5 HP diesel kg 2,8 metru 14 km/h kg 2550 mm AV E5 11,5 kw el. 900 kg 2,8 metru 10 km/h 1520 kg 2550 mm AV E6 14,5 kw el 1000 kg 2,8 metru 10 km/h 1400 kg 2550 mm *Zvedací síla je maximální zvedací síla těžiště břemene je uloženo 400 mm od upínací desky, stroj je dotížen na maximum. Je počítáno s hmotností nářadí 70 kg například paletizační vidle platí pro všechny hodnoty uvedené v dalších tabulkách a označené *

4 4 Avant - série 200 Avant řada 200 je nejmenší z řady Avant. Produkce série 200 začala již v roce Inovovaná produkce pak začíná v roce Díky své velikosti a kompaktnosti je Avant 200 vhodný na údržbu areálů, obcí, měst, realizace na menších a členitějších plochách apod Svým designem je však také žádaný jako účinný pomocník na větších zahradách a pozemcích. V neposlední řadě je Avant 200 obrovský pomocník na menších zemědělských farmách. Stálý pohon na všechna čtyři kola zaručuje dokonalý přenos síly a optimální možnosti pohybu v terénu. I bez uzávěrky diferenciálu je trakce vynikající. Motory Jako pohonné jednotky jsou použity motory Kohler dvouválce o výkonu 20 HP nebo 25 HP. Oba motory jsou vzduchem chlazené s elektrostartérem. Životností se řadí tyto motory mezi špičku. Převodovka Avant je vybaven klidnou a bezestupňovou hydrostatickou převodovkou. Princip a provedení této převodovky jsou převzaty z velkých kolových nakladačů. Pomocná hydraulika Pomocná hydraulika strojů Avant je velice výkonná a hlavně srovnatelná s velikostí stroje. Pomocná hydraulika slouží k pohonu aktivních nářadí jako jsou frézy na sníh, půdní frézy, kleště, sněhové pluhy, rotační brány apod. Za příplatek je možno stroj dovybavit zadní hydraulickým vývodem určeným například pro sklápěč. Ve standardu je stroj vybaven olejovým chladičem. Pracoviště obsluhy Všechny ovládací prvky jsou umístěny s ohledem na ergonomii práce. Výborná je také viditelnost na nářadí po celou dobu zdvihu. Servořízení s posilovačem zvyšuje manévrovatelnost. Kabina se závislým topením je další možné příslušenství za příplatek. Bezpečnost Bezpečnostní rám spolu s průhlednou střechou z polykarbonátu ve standardu nabízí obsluze dostatečnou ochranu při práci se strojem. Ovládání Rychlost a směr jízdy jsou ovládány pedály. Jedním stroj uvádíme do pohybu vpřed a druhým vzad. Zvedací rameno je ovládáno joystickem. Pomocná hydraulika je ovládána pedálem. Avant 200 je více než : ATV čtyřkolka, malotraktor nebo žací traktor

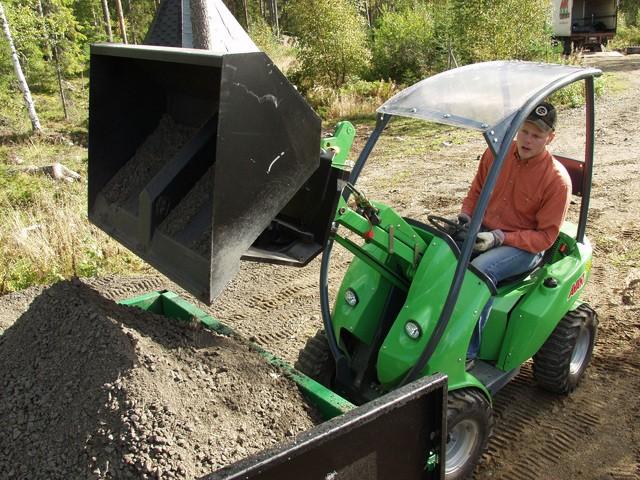

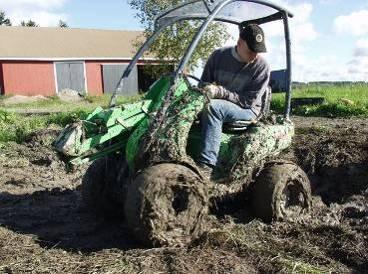

5 Nakladače Avant Avant 200 více než QUAD BIKE Avant 200 zastane veškeré práce místo čtyřkolky QuadBike a nabídne podstatně více velkou tažnou sílu na tažení těžkých přívěsů nakládací lžíci s možností naložení do 1660 mm zvedací kapacitu 350 kg manipulace předměty přídavnou hydrauliku na pohon nářadí (vrták, mulčovač, fréza..) Avant 200 více než kompaktní traktor Avant série 200 je výkonnostně shodný s kompaktními traktory, navíc je však pohyblivější a všestrannější se svým poloměrem otáčení 2100 mm je pohyblivý i ve stísněných podmínkách úklid sněhu, posyp solí nebo inertem a veškeré práce v zimní údržbě jsou díky kompaktnosti rychlejší a výkonnější. Lžíci lze využít k odvozu sněhu ze stísněných lokalit. díky rozsáhlému spektru nářadí ze zvyšují možnosti nasazení nakladače Avant 200. Avant 200 více než žací traktor Avant série 200 umí zastat i práce žacího traktoru čelní sečení nabízí lepší kvalitu seče a lepší manévrovatelnost okolo keřů a stromů díky nakládacímu rameni lze zásobník vysypat rovnou na přívěs. Pohon 4x4 zaručuje lepší prostupnost terénem a lepší svahovou dostupnost

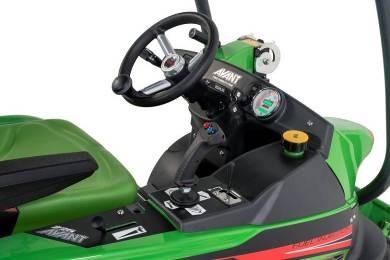

6 6 Technická data AVANT 220 AVANT 225 AVANT 225LPG Motor Kohler CV 640 Kohler ECV 730 LPG Výkon 20 HP 25 HP 24 HP Palivo BA BA LPG Chlazení Vzduch Vzduch Vzduch Elektrostart ANO ANO ANO Počítadlo motohodin ANO ANO ANO Pojezd Čtyři hydromotory přímo na nábojích kol Čerpadla 1 pojezd / 1 pracovní 1 pojezd / 1 pracovní 1 pojezd / 1 pracovní Hydraulika pojezdová 51 ltr/min / 280 bar 51 ltr/min / 280 bar 51 ltr/min / 280 bar Maximální tažná síla 620 dan 640 dan 640 dan Hydraulika pracovní 30 ltr/min / 185 bar 41 ltr/min / 185 bar 41 ltr/min / 185 bar Maximální rychlost 0-10 km/hod 0-10 km/hod 0-10 km/hod Uzávěrka diferenciálu ANO ANO ANO Maximální zdvihací síla* 350 kg 350 kg 350 kg Poloměr otáčení 2100 mm 2100 mm 2100 mm Brzda Mechanická Mechanická Mechanická Pneumatiky 21x8.00/10 TR nebo 20x8.00/10 travní Vlastní hmotnost 700 kg 700 kg 700 kg Ochranný rám ANO ANO ANO Zvedací rameno s paralelogramen ANO ANO ANO Pracovní osvětlení 2 světlomety vpředu Přídavné závaží Vzadu Závěs ISO 50 ANO ANO ANO Zvláštní výbava Olejový chladič, komfortní sedačka, bezpečnostní popruh Příslušenství Dobíječka baterií Pneumatiky 21x8.00/10 TR, Uzávěrka diferenciálu Antislip Zadní hydraulický vývod na sklápěč Řetězy na kola 20x Výbava pro provoz na pozemních komunikacích (světla, zrcátka, blinkry) Travní pneumatiky Závaží do kol 14 kg Úložný prostor

7 7 Avant - série 300 Avant 300 S série je robustní stroj s časem prověřenou konstrukcí. Přímý pohon kol hydromotory a jednoduchý servis zaručují bezproblémový chod stroje. Řízení smykem u AVANTů 300 nabízí ty nejlepší předpoklady pro dobrou a komfortní práci stroje v omezených prostorech. Naopak malá pohotovostní hmotnost umožňuje transport na přívěsném vozíku ale hlavně také nepůsobí při práci na podloží vysokým tlakem. Avant 300 S je stroj vhodný například pro práci v zemědělství v živočišné výrobě. Nalezne uplatnění např. při úklidu stájí, přepravě krmných směsí, stavbě nových stájí. Avant 320 S+ je nejvýkonnější smykem řízený nakladač z rodiny AVANT Tecno. Tento model nabízí nejvyšší odtrhávací sílu na lžíci ve své třídě. Výhody smykem řízeného nakladače Výborná manévrovatelnost, možnost otočení se na místě Mohutný, přesto jednoduchý Jednoduchá údržba Vynikající poměr cena / výkon Šířka stroje od mm Jednoduchý na transport Ergonomické ovládání Jednoduché ovládání pohybu ramene a pojezdu dvěma joysticky Rychlá výměna nářadí Nářadí lze velice a jednoduše vyměnit. Jednoduchá údržba Kryt motoru je jednoduše odklopitelný bez použití nářadí. Vzduchový filtr a měrka na olej je velice dobře přístupná. Velká stabilita předurčuje Avant 300 k manipulaci břemen v těžkých podmínkách Prvotřídní komponenty motory Honda a Kubota patří ke špičce ve své třídě. I hydraulika je komponována na každodenní těžkou práci

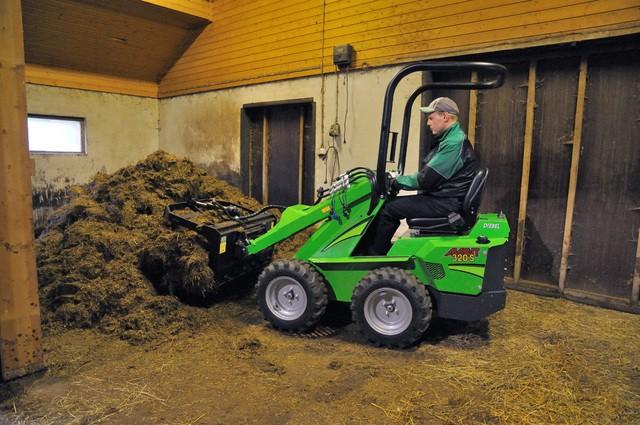

8 8 Nakladače Avant 2018 Avant 300 je všestranný pomocník, který dokáže usnadnit práci po celý rok Zemědělství je jedno, jestli slepice, krůty, kachny, ovce, kozy, koně nebo dobytek. Všude tam umí Avant pohodlně a rychlo pomoci při zakrmování, zastýlání, kydání a další manipulaci například s balíky. Stavebnictví Avant 300 je díky svým kompaktní rozměrům vhodný pro stavební, bourací a sanační práce uvnitř budov. Umí převézt beton, písek, cement, suť, umí projet otvorem 80 cm širokým

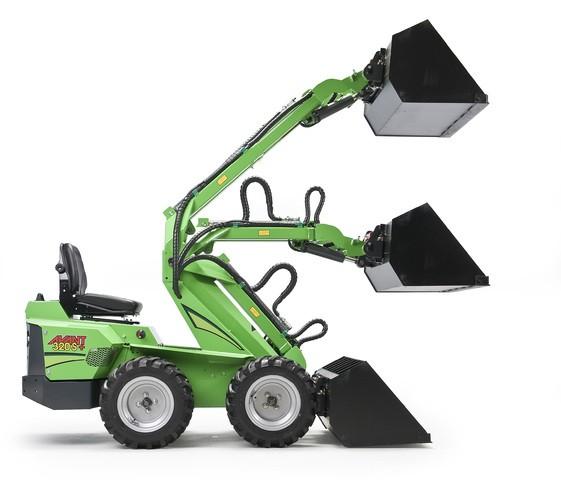

9 9 Technická data AVANT 313 S AVANT 320 S Motor Honda Kubota diesel Výkon 13 HP 20 HP Palivo BA Diesel Chlazení vzduch vodní Počítadlo motohodin ANO ANO Pojezd Čtyři hydromotory namontovány přímo na nábojích kol Čerpadla Dvě pojezdová a zároveň pracovní Hydraulika pojezdová 2 x 22,5 ltr/min / 175 bar 2 x 22,5 ltr/min / 225 bar Hydraulika pracovní 22,5 ltr/min / 175 bar 2 x 22,5 ltr/min / 225 bar Maximální tažná síla 650 dan 880 dan Chladič oleje volitelný standard Maximální rychlost 0-4,5/0-9 km/hod 0-4,5/0-9 km/hod Maximální zdvihací síla* 500 kg 700 kg Pneumatiky 5.00x10 TR 23x8.50/12 Vlastní hmotnost 530 kg 720 kg Ochranný rám ANO ANO Avant příslušenství A rychlostní stupeň A2628 Teleskopické rameno A44994 Předehřev motoru A44470 Plovoucí poloha ramene A2724 ROPS ochranný rám A2725 FOPS ochranná střecha A2522 Odpružená sedačka obsluhy A45309 Bezpečnostní popruh na sedačku A31417 Závěsné zařízení ISO 50 A43428 Přídavné závaží 36 kg A19428 Přídavné závaží s ISO 50 A124 Pracovní světlomet 1 ks Sněhové řetězy Délka stroje A313S A 320 A 570 mm 840 mm B 1680 mm 1950 mm Šířka stroje Rozměr kol šířka stroje TR 790 mm TR 870 mm TR 940 mm 23x TR 1020 mm 23x G 1020 mm 23x TR 1050 mm 23x G 1050 mm

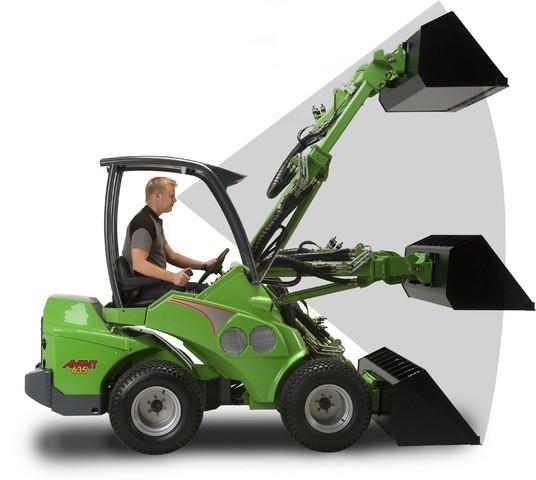

10 10 Technika Avant Avant - multifunkce Multifunkce velký hydraulický výkon na přídavné hydraulice = možnost využití různých nářadí ať již aktivních nebo pasivních. Vysoký hydraulický výkon umožňuje bez problémové využití mulčovačů, sněhových fréz, půdních a pařezových fréz, drtičů, překopávačů kompostu, štípaček na dřevo Avant = silný a kompaktní Jedinečná konstrukce nakladačů Avant nabízí ve své třídě bezkonkurenční a vysokou efektivitu práce a komfort uživatele. Nejvyšší třída Dostatečně silný - zvedací kapacita v porovnání s vlastní hmotností je ve vynikajícím poměru Velký hydraulický výkon Vysoké transportní rychlosti Teleskopické rameno nakladače zásadně ovlivňuje stabilitu stroje. Konstrukce strojů umožňuje rameno s nákladem přiblížit co nejblíže ke stroji a v případě potřeby jej opět vysunout. Díky teleskopickému rameni je obsluha schopna vyložit paletu i z druhé řady na ložné ploše nákladního vozu tzn.: není potřeba oplachtovat nákladní vozidlo z obou stran a ke skládání lze přistupovat pouze z jedné strany. Stabilně a bezpečně Tuhý kloub - kloub s jedním stupněm volnosti - Kloub je konstruován pouze s jedním stupněm volnosti. Neumožňuje natáčení přední části oproti zadní podle horizontální osy (osy jízdy). Díky této pevné konstrukci je významně redukováno riziko překlopení stroje, neboť tuhá zadní náprava neumožní, aby přední náprava stroj převrátila. Mnoho řidičů pracujících se stroji AVANT mají s tímto vybavením stroje dobré zkušenosti. (vyobrazení je Avant 750 protože konstrukce kloubu je shodná s R sérií)

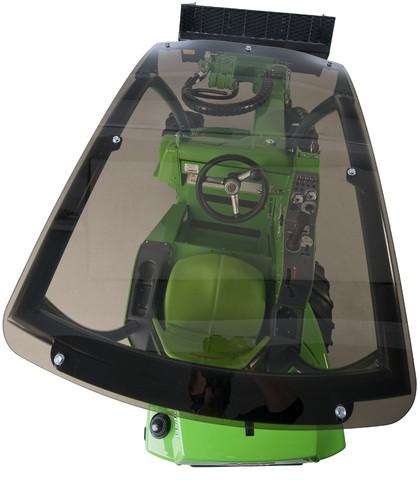

11 11 Bezpečnostní rám - ROPS - standardní vybavení stejně jako kryt ze zabarveného plexiskla v případě strojů série AVANT 600 je konstrukce tvořena ze čtyř sloupků. Jde o opatření pro zvýšení bezpečnosti pro případ pohybu vzad nebo nárazu do objektu. Rám ROPS a volitelný kryt FOPS byl podroben testům, na jejichž základě získal certifikát ISO. Kontrola přetížení stroje - čidlo přetížení stroje - standardně se stroje Avant dodávají vybavené čidlem signalizujícím přetížení stroje. Jestliže by řidič náklad na teleskopickém rameni vysunul příliš daleko od stroje, zvuková signalizace vyšle varování v momentě, kdy zadní kola již nejsou v kontaktu se zemí. Nízko položené těžiště - v případě kloubových modelů AVANT vede k jeho vynikající boční stabilitě. Zkoušky stability prokázaly, že stroje AVANT maximálně nakloněné na bok zůstávají stabilní. Svahová dostupnost přesahuje 30. Vysoká zvedací síla Paralelogram samočinné vyrovnávání nářadí umožňuje rychlejší a přesnější manipulaci s nákladem na paletě Rovnoměrná síla ve všech polohách ramene nakladače - díky konstrukci mechanismu vyklápění lžíce je trhací síla modelů AVANT nejlepší této třídy navíc velmi rovnoměrná v celém rozsahu zavírání lžíce. Úhel naklonění lžíce odpovídá jak potřebě nabírání tak i vyprázdnění. Díky hydraulickému paralelogramu je navíc zvedací síla při zvedání větší. Hydraulický válec paralelogramu pomáhá zvedat břemeno.

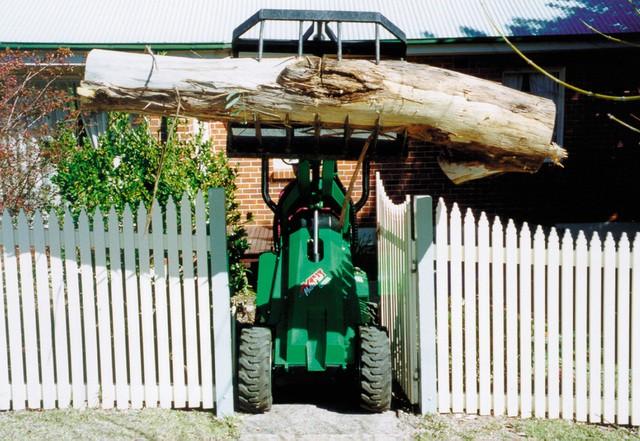

12 12 Celková délka je mm což je optimální na manévrovatelnost ve stísněných prostorech a hlavně je to důležitý rozměr při přepravě stroje na přívěsném vozíku. Jednoduchý servis a údržba veškeré komponenty jsou lehce přístupné a tím je celkový servis a údržba jednoduchá. Permanentní pohon všech kol (AWD) = každé kolo má svůj hydromotor. Odpadají mechanické osy a mechanické diferenciály = zjednodušená údržba. Hydrostatický pohon - bezúdržbový systém jež umožňuje bezestupňově měnit rychlost pojezdu a hlavně i jeho směr dle aktuální potřeby vykonávané práce. Od modelu 500 výše mají všechny stroje kolové motory Poclain. Oddělené ovládání rychlosti pojezdu od otáček motoru = možností maximálního průtoku na hydraulice již při rychlostech 1 metr za hodinu Transportní hmotnost lehký, přec výkonný stroj, který nepoškozuje podklady ( dlažba, trávník.). Transportní hmotnost je dále výrazný ukazatel při převozu stroje na delší vzdálenosti ( přívěsný vozík za auto apod ) MULTIKUPLER - na všech strojích řady standardně dodáván v základní ceně multikupler - systém připojení hydrauliky multikuplerem přináší tyto výhody: - Možnost připojení i hadic, které jsou pod tlakem oleje až do 250 barů. - Po odpojení se multikupler uzavře. Tím je zabráněno vniknutí nečistot do rychlospojek. Snadné je i připojení hydrauliky i za teplot pod bodem mrazu. Půjčovna nářadí zákazník vlastnící Avanta může využít naší půjčovny nářadí a potřebné nářadí si vypůjčit na danou práci. Nemusí tedy draze pořizovat nářadí, které využije 1-2 x do roka.

13 13 Technika Avant- modelové řady Obsluha sedí na přední části nakladače = výborný výhled na nářadí a na hlavně na práci. Obsluha se nemusí vyklánět anebo jinak namáhat. Sedět vpředu, nejblíže k pracovnímu nářadí, jak to jen jde. Přesně tam, kde má obsluha stroje optimální přehled. Excentrická konstrukce ramene - Pravostranný design zvedacího ramene a nižší konstrukce přední části stroje zaručují neomezený výhled na pracovní nářadí. Plochá konstrukce ramene umožňuje obsluze optimální a dobrý výhled na břit lžíce, hroty vidlí nebo upínací desku při připojování nářadí. A to vše bez nutnosti se vyklánět či jinak nahýbat. Jednotrubková konstrukce ramene a jeden zvedací píst zjednodušuje údržbu stroje a výrazně snižuje namáhání zvedacího ramene při excentrické zatížení nářadí. To vše zaručuje delší životnost. Výborná ergonomie Dostatek místa i pro velké uživatele Intuitivní ovládání, dobře umístěné ovládací prvky Excelentní pocit z jízdy Neomezený výhled Lehký výstup a nástup obsluhy ovládání teleskopického ramene a pomocné hydrauliky pomocí multifunkčního joysticku urychluje výrazně práci a přispívá ke komfortu obsluhy

14 14 Technika Avant- modelové řady R20/28/35 Obsluha sedí na zadní části nakladače = lepší průjezd stísněnými uličkami a rohy a poměrně slušný výhled na nářadí a na hlavně na práci. Excentrická konstrukce ramene - Pravostranný design zvedacího ramene a nižší konstrukce přední části stroje zaručují neomezený výhled na pracovní nářadí. Plochá konstrukce ramene umožňuje obsluze optimální a dobrý výhled na břit lžíce, hroty vidlí nebo upínací desku při připojování nářadí. A to vše bez nutnosti se vyklánět či jinak nahýbat. Jednotrubková konstrukce ramene a jeden zvedací píst zjednodušuje údržbu stroje a výrazně snižuje namáhání zvedacího ramene při excentrické zatížení nářadí. To vše zaručuje delší životnost. Výborná ergonomie Dostatek místa i pro velké uživatele Intuitivní ovládání, dobře umístěné ovládací prvky Excelentní pocit z jízdy Neomezený výhled Lehký výstup a nástup obsluhy ovládání teleskopického ramene a pomocné hydrauliky pomocí multifunkčního joysticku urychluje výrazně práci a přispívá ke komfortu obsluhy

15 15 Avant - série 400 Avant 420 Avant 423 Motor Kubota D722 diesel Kubota D902 diesel Počet válců / chlazení tříválec vodou chlazený tříválec vodou chlazený Výkon 20 HP 22 HP Pojezd hydrostatický, pístové čerpadlo, každé kolo má svůj hydromotor přímo na náboji hydrostatický, pístové čerpadlo, každé kolo má svůj hydromotor přímo na náboji Čerpadla hydrauliky 1 pojezdové, 1 pracovní 1 pojezdové, 1 pracovní Hydraulika pojezdová 69 litrů/min při 280 barech 69 litrů/min při 280 barech Kolové hydromotory OMT 315 OMT 315 Pracovní hydraulika 31 litrů / min 185 bar 31 litrů / min 185 bar Maximální tažná síla 700 dan 700 dan Brzda Mechanická Mechanická Chladič hydr.oleje standard s nucenou ventilací standard s nucenou ventilací Sedadlo obsluhy standardní / na přání odpružené s opěrkami standardní / na přání odpružené s opěrkami Bezpečnostní střecha ROPS + střecha ROPS + střecha Ukazatele palivo, teplota, počítadlo mth palivo, teplota, počítadlo mth Světlomety 2 pracovní vpředu 2 pracovní vpředu Pneumatiky 23 x šípové nebo travní 23 x šípové nebo travní Rozměry délka 2195 mm 2195 mm šířka viz tabulka viz tabulka výška 1980 mm 1980 mm Hmotnost 980 kg 990 kg Poloměr otáč.(vnitřní/vnější) 880 mm / 1970 mm 880 mm / 1970 mm Maximální zvedací výška 2750 mm s teleskopickým ramenem 2750 mm s teleskopickým ramenem Maximální zved. síla* 550 kg 550 kg Maximální trhací síla 1000 kg 1000 kg Maximální poj.rychlost 12 km/hod 12 km/hod Tabulka šířky stroje Rozměr kol profil Šířka stroje 5x10 TR Šípový 990 mm 23x Šípový nebo travní 1050 mm 23x Šípový nebo travní 1095 mm

16 16 Avant - série 500 K Avant 523 K Avant 528 K Avant 530 Motor Kubota D902 diesel Kubota D 1105 Diesel Kubota D 1105 Diesel počet válců / chlazení 3 / vodní 3 / vodní 3 / vodní Výkon 22 HP 26 HP 26 HP Pojezd hydrostatický, pístové čerpadlo, každé kolo má svůj hydromotor hydrostatický, pístové čerpadlo, každé kolo má svůj hydromotor hydrostatický, pístové čerpadlo, každé kolo má svůj hydromotor Čerpadla hydrauliky 1 pojezdové, 1 pracovní 1 pojezdové, 1 pracovní 1 pojezdové, 1 pracovní Hydraulika pojezdová 69 litrů/min při 300 bar 69 litrů/min při 300 bar 69 litrů/min při 300 bar Kolové hydromotory Poclain Poclain Poclain Pracovní hydraulika 31 litrů / min při 185 bar 36 litrů / min při 200 bar 36 litrů / min při 200 bar Maximální tažná síla 900 dan 950 dan 1050 dan Brzda kotoučová kotoučová kotoučová Chladič hydr.oleje standard standard standard Sedadlo obsluhy odpružené s opěrkami odpružené s opěrkami odpružené s opěrkami Bezpečnostní střecha ROPS + střecha ROPS + střecha ROPS + střecha Ukazatele Palivo, otáčky, rychlost, počítadlo mth Palivo, otáčky, rychlost, počítadlo mth Palivo, otáčky, rychlost, počítadlo mth Světlomety 2 pracovní 2 pracovní 2 pracovní Pneumatiky 23x šípové nebo travní 23x šípové nebo travní Rozměry délka 2430 mm 2550 mm 2550 mm Šířka viz tabulka viz tabulka viz tabulka Výška 1980 mm 1980 mm 1980 mm Vlastní hmotnost 1320 kg 1420 kg 1420 kg Poloměr otáč.(vnitřní/vnější) 995 mm / 2470 mm 995 mm / 2470 mm 995 mm / 2470 mm Maximální zvedací výška 2820 mm 2820 mm 2820 mm Maximální zved. kapacita* 700 kg 750 kg 750 kg Maximální trhací síla 1100 kg 1250 kg 1250 kg Maximální poj.rychlost 12 km/hod 12 km/hod 0-9 / 0-19 km/hod 23x šípové nebo travní Šířky stroje Rozměr kol Profil Šířka stroje 27x Šípový 990 mm 23x Šípový nebo travní 1050 mm 23x Šípový nebo travní 1095 mm 26x Šípový nebo travní 1290 mm Výška stroje Kola L CAB/ROPS rám LX CAB DLX CAB mm 2010 mm 2030 mm mm 2025 mm 2045 mm mm 2030 mm 2050 mm mm 2038 mm 2058 mm

17 17 Avant - série 500 AGRO Avant 523 AGRO Avant 528 AGRO Motor Kubota D902 diesel Kubota D 1105 Diesel počet válců / chlazení 3 / vodní 3 / vodní Výkon 22 HP 26 HP Pojezd hydrostatický, pístové čerpadlo, každé kolo má svůj hydromotor hydrostatický,pístové čerpadlo, každé kolo má svůj hydromotor Čerpadla hydrauliky 1 pojezdové, 1 pracovní 1 pojezdové, 1 pracovní Hydraulika pojezdová 69 litrů/min při 300 bar 69 litrů/min při 300 bar Kolové hydromotory Poclain Poclain Pracovní hydraulika 31 litrů / min při 185 bar 36 litrů / min při 200 bar Maximální tažná síla 1100 dan 1150 dan Brzda Mechanická mechanická Chladič hydr.oleje Standard standard Sedadlo obsluhy odpružené s opěrkami odpružené s opěrkami Bezpečnostní střecha ROPS + střecha ROPS + střecha Ukazatele Palivo, otáčky, rychlost, počítadlo mth Palivo, otáčky, rychlost, počítadlo mth Světlomety 2 pracovní 2 pracovní Pneumatiky 23x šípové 23x šípové Rozměry délka 2430 mm 2550 mm šířka 1050 mm 1050 mm výška 1980 mm 1980 mm Vlastní hmotnost 1350 kg 1370 kg Poloměr otáč.(vnitřní/vnější) 995 mm / 2470 mm 995 mm / 2470 mm Maximální zvedací výška 2820 mm 2820 mm Maximální zved. kapacita* 900 kg 900 kg Maximální trhací síla 1100 kg 1250 kg Maximální poj.rychlost 12 km/hod 12 km/hod

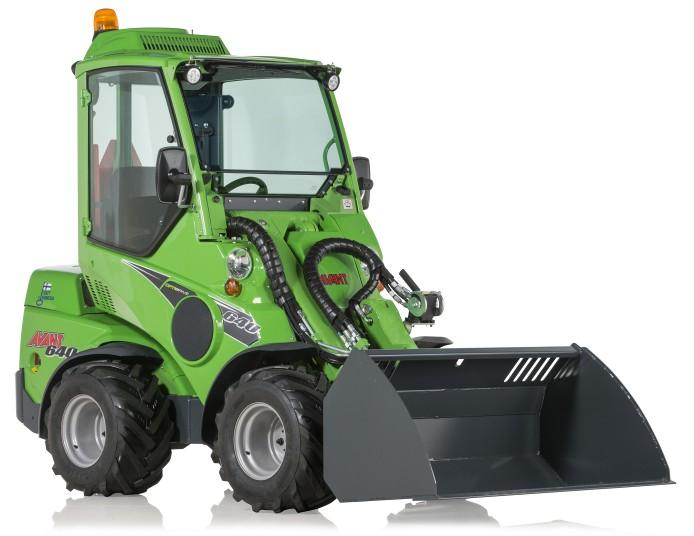

18 18 Avant - série 600 Avant 630 A21216 Avant 635 A21145 Avant 640 A21581 Motor Kubota D1105 diesel Kubota V 1505 Diesel Kubota V 1505 Diesel Počet válců/ chlazení 3 / vodní 4 / vodní 4 / vodní Výkon 26 HP 37,5 HP 37,5 HP Pojezd hydrostatický, pístové čerpadlo, každé kolo má svůj hydromotor hydrostatický, pístové čerpadlo, každé kolo má svůj hydromotor hydrostatický, pístové čerpadlo, každé kolo má svůj hydromotor, 2 rychlosti Čerpadla 1 pojezdové, 2 pracovní 1 pojezdové, 2 pracovní 1 pojezdové, 2 pracovní Hydraulika pojezdová 84 litrů/min při 300 barech 84 litrů/min při 300 barech 92 litrů/min při 365 barech Tažná síla 1400 dan 1400 dan 700 / 1400 dan Pracovní hydraulika 2 čerpadla litrů/min 200 bar 2 čerpadla litrů/min 200 bar 2 čerpadla litrů/min 200 bar Brzda mechanická mechanická mechanická Chladič hydr.oleje standard standard standard Sedadlo obsluhy odpružené s opěrkami, vyhřívání odpružené s opěrkami, vyhřívání odpružené s opěrkami, vyhřívání Bezpečnostní střecha ROPS + FOPS (na přání) + střecha ROPS + FOPS (na přání) + střecha ROPS + FOPS (na přání) + střecha Ukazatele Palivo, otáčky, rychlost, počítadlo mth Palivo, otáčky, rychlost, počítadlo mth Palivo, otáčky, rychlost, počítadlo mth Světlomety 2 pracovní 2 pracovní 2 pracovní Pneumatiky 26x šípové nebo travní 26x šípové nebo travní 26x šípové nebo travní Rozměry délka 2550 mm 2550 mm 2550 mm Šířka 1290 mm ( 26 x ) 1290 ( 26 x ) 1290 ( 26 x ) Výška 2090 mm 2090 mm 2090 mm Hmotnost 1350 kg 1380 kg 1450 kg Poloměr otáč.(vnitřní/vnější) 900 mm / 2470 mm 900 mm / 2470 mm 900 / 2470 mm Maximální zvedací výška 2820 mm 2820 mm 2820 mm Maximální zved. Kapacita 1000 kg 1000 kg 1000 kg Maximální trhací síla 1250 kg 1250 kg 1250 kg Maximální poj.rychlost 15 km / hod 15 km / hod 0-11/0-22 km/hod, elhyd. řazení Výška stroje ( U DLX je klima na zadní stěně) Kola L CAB/ROPS rám LX CAB DLX CAB mm 2010 mm 2030 mm mm 2025 mm 2045 mm mm 2030 mm 2050 mm mm 2038 mm 2058 mm Šířka stroje Rozměr kol 27x x x Šířka stroje 990 mm 1100 mm 1290 mm

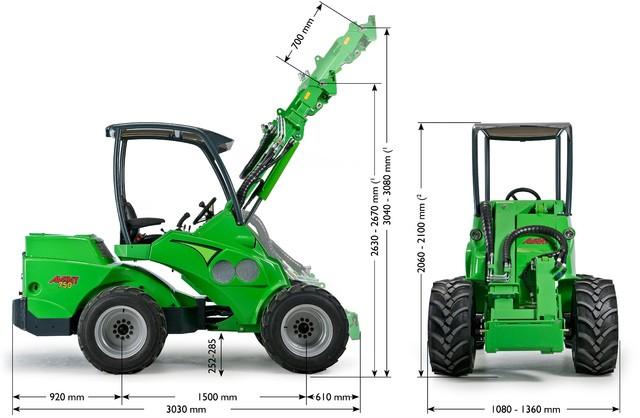

19 19 Avant - série 700 Avant 745 Avant i 760 i Motor Kubota V2403 Kubota V2403 Kohler KDI Kohler KDI Počet válců/chlaz. 4 / vodní 4 / vodní 3 / vodní 3 / vodní Výkon 49 HP 49 HP 57 HP 57 HP Délka 3060 mm 3060 mm 3060 mm 3060 mm Šířka Viz tabulka Viz tabulka Viz tabulka Viz tabulka Výška mm mm mm mm Sedadlo obsluhy odpružené s opěrkami, vyhřívání odpružené s opěrkami, vyhřívání odpružené s opěrkami, vyhřívání odpružené s opěrkami, vyhřívání Hmotnost 1850 kg 1910 kg 1970 kg 2100 kg Stand. pneum. 320/60-12 šíp 320/55-15 šíp 320/60-12 šíp 400/50-15 šíp Pojezd hydrostatický, pístové čerpadlo, každé kolo má svůj hydromotor hydrostatický, pístové čerpadlo, každé kolo má svůj hydromotor hydrostatický, pístové čerpadlo, každé kolo má svůj hydromotor hydrostatický, pístové čerpadlo, každé kolo má svůj hydromotor Kolové Poclain Poclain Poclain Poclain hydromotory Čerpadla 1 pojezdové, 2 pracovní 1 pojezdové, 2 pracovní 1 pojezdové, 2 pracovní 1 pojezdové, 2 pracovní Hydraulika pojezdová 92 litrů/min při 300 barech 92 litrů/min při 365 barech 98 litrů/min při 365 barech 98 litrů/min při 365 barech Pracovní hydraulika 2 čerpadla litrů/min / 225 bar 2 čerpadla litrů/min / 225 bar 2 čerpadla litrů/min / 225 bar 2 čerpadla litrů/min / 225 bar Poloměr otáčení 900/2190 mm 900/2190 mm 900/2190 mm 900/2190 mm (vnitřní/vnější) Brzda Třecí / hydr. ovládaná Třecí / hydr. ovládaná Třecí / hydr. ovládaná Třecí / hydr. ovládaná Max. zvedací síla* 1400 kg 1450 kg 1400 kg 1500 kg Max. zved. výška 3080 mm 3080 mm 3100 mm 3100 mm Max. trhací síla 1700 kp 1700 kg 1700 kp 1700 kg Tažná síla 1330 dan 1750 dan 1330 dan 1600 dan Max. rychlost 15 km/hod 25 km/hod 17 km/hod 30 km/hod Avant 750 a 760i mají dvoukomorové pojezdové hydromotory POCLAIN. Při plnění pouze jedné komory má Avant rychlost 25 / 30 km/hod, při plnění obou komor má Avant rychlost 12/ 15 km/hod. Šířka stroje Kola - pneu x mm 320/ mm 29x mm 400/ mm Výška stroje Kola - pneu ROPS / L CAB LX CAB/ DLX CAB DLX CAB KLIMA 29x mm 2167 mm 2300 mm 400/ mm 2169 mm 2305 mm U DLX je klima je na střeše

20 20 Avant - série R Avant R20 Avant R28 Avant R35 Motor Kubota D722 diesel Kubota D1105 diesel Kubota V1505 diesel počet válců / chlazení 3 / vodní 3 / vodní 4 / vodní Výkon 20HP 28 HP 37,5 HP Pojezd hydrostatický, pístové čerpadlo, každé kolo má svůj hydromotor hydrostatický, pístové čerpadlo, každé kolo má svůj hydromotor Čerpadla hydrauliky 1 pojezdové, 1 pracovní 1 pojezdové, 1 pracovní 1 pojezdové, 2 pracovní Hydraulika pojezdová 69 litrů/min při 300 bar 69 litrů/min při 300 bar 92 litrů/min při 365 bar Kolové hydromotory OMT 315 OMT 315 OMT 400 Pracovní hydraulika 31 litrů / min při 185 bar 36 litrů / min při 200 bar 66 litrů / min při 210 bar Maximální tažná síla 900 dan 950 dan 1100 dan Brzda Mechanická Mechanická Mechanická Chladič hydr.oleje Standard Standard Standard Sedadlo obsluhy odpružené s opěrkami Odpružené s opěrkami Odpružené s opěrkami Bezpečnostní střecha ROPS + střecha ROPS + střecha ROPS + střecha hydrostatický, pístové čerpadlo, každé kolo má svůj hydromotor Ukazatele Palivo, otáčky, rychlost, počítadlo mth Palivo, otáčky, rychlost, počítadlo mth Palivo, otáčky, rychlost, počítadlo mth Světlomety 2 pracovní 2 pracovní 2 pracovní Pneumatiky 23x šíp nebo travní 23x šíp nebo travní 23x šíp nebo travní Rozměry délka 2567 mm 2567 mm 2567 mm Šířka viz tabulka viz tabulka viz tabulka Výška 2140 mm 2140 mm 2140 mm Vlastní hmotnost 1150 kg 1400 kg 1480 kg Poloměr 995 mm / 2470 mm 995 mm / 2135 mm 898 mm / 2205 mm otáč.(vnitřní/vnější) Maximální zvedací 2820 mm 2820 mm 2820 mm výška Maximální zved. 700 kg 900 kg 1000 kg kapacita* Maximální trhací síla 1050 kg 1100 kg 1250 kg Maximální poj.rychlost 12 km/hod 12 km/hod 14 km/hod Tabulka šířky stroje Rozměr kol Profil Šířka stroje 27x Šípový 990 mm 23x Šípový nebo travní 1050 mm 23x Šípový nebo travní 1095 mm 26x Šípový nebo travní 1290 mm

21 Nakladače Avant Avant E5 a E6 elektro Avant Avant e5 a e6 jsou plně elektrické kloubem řízené multifunkční kloubové nakladače vyvinuté pro provoz uvnitř hal, špatně větraných prostorech a všude tam, kde zplodiny a hluk jsou velký problém. Model e5 je vybaven konvenčními bateriemi s olověnými články a integrovanou nabíječkou. V modelu e6 jsou již použity Lithium ION baterie, které dovolují delší pracovní cykly při kratší dobíjecí době. Výkon na přídavné hydraulice 30 litrů/min dovoluje použít na modelech e5 a e6 širokou škálu nářadí Avant. Žádné emise Minimální hluk Nízké provozní náklady Napájen baterií Dobíječka je součástí stroje Použití standardního nářadí Avant

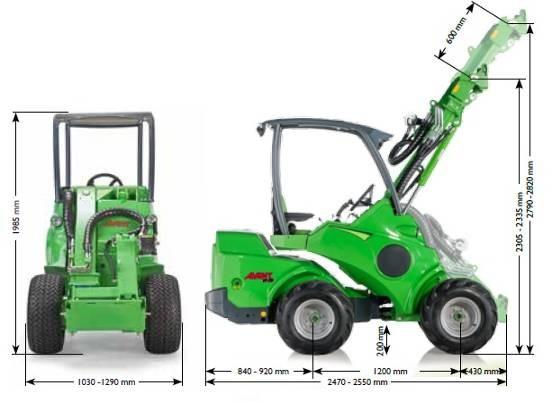

22 22 Technická data e5 e6 Délka 2470 mm 2550 mm Šířka 1130 mm 1130 mm Výška 1985 mm 1985 mm Hmotnost 1520 kg 1400 kg Pneumatiky 23x x Pohon Hydrostatický Hydrostatický Pojezdová rychlost 10 km/hod 10 km/hod Přídavná hydraulika 30 litrů/min 30 litrů/min Poloměr otáčení 995/2050 mm 995/2050 mm Výška zdvihu 2790 mm 2790 mm Zvedací síla 900 kg 900 kg Baterie Olověné čl. Lithium ion Výkon 11,5 kw 14,5 kw Pohon Elektricky Elektricky Doba dobíjení stand. dobíječka na 100% 5 hodin 6,5 hodiny Doba dobíjení - 400V/16A - na 100% -- Cca 2,5 hodiny Doba dobíjení 400V/32A - na 100% -- 1 hodina Doba práce na jedno nabytí % 1-4 hodiny 2-6 hodin Počet nabíjecích cyklů Cca 5000 Cca 2500

23 23 Příslušenství Avant 400/500/600/700/R Teleskopické rameno Teleskopické rameno je prodloužení výsuvu ramene. U modelů 500,600 a 700 je již ve standardním provedení, u modelu 420 je volitelné. Paralelogram Vyrovnávání naklopení nářadí s podkladem. Paralelogram je hydraulický nebo mechanický u série 200. Multifunkční joystik Rozšíření standardních funkcí joystiku o další 2 páry ovládané tlačítky a kolíbkou elektromagneticky. Ovládání třetí funkce a paralelogramu. U modelů 700 je ve standardu, u modelů 600 na přání. Multifunkční joystik Rozšíření standardních funkcí joystiku o další 1 pár - ovládaný tlačítky elektromagneticky. Ovládání třetí funkce je volitelné pouze u modelů 200, 400 a 500. Plovoucí poloha Elektricky spínaná plovoucí poloha ramene a desky. Uzávěrka diferenciálu Antislip ventil Antislip ventil u hydrostaticky poháněných strojů nahrazuje uzávěrku diferenciálu. Ovládání je elektrohydraulické. Předehřev motoru Volitelné příslušenství. Topná spirála vsazená do bloku hlavy. Pomáhá ohřát elektrickým proudem (220V) motor v horších klimatických podmínkách. Ochrana proti nepřízni počasí Plachta přes pozici obsluhy Pracovní světlomet LED Pracovní světlomet 12 V LED diody 700 lm nebo 1800 lm 2 vpředu 1 vzadu Ochranné lišty Plachta - překryt Pracovní světlomet 12 V LED diody, 1800 lm 2 vpředu 1 vzadu Ochranné lišty A34917/A35731 Komunální sada Výbava pro provoz na pozemních komunikacích. Obsahuje hlavní světla dálková a potkávací, směrová světla. A21218 Schránka na nářadí Schránka na nářadí

24 24 Katalysator Katalyzátor Ruční ovládání Ruční ovládání stroje pojezd i rameno. Určeno pro obsluhu s omezenou hybností Nabíječka baterie Závěs ISO 50 Bez nutnosti připojení na baterii. Připojuje se do přístrojového konektoru. Ukazatel nabití A64927 Průměr koule 50 mm. Používá se v kombinaci se zadním závažím 2x90 kg A přední hydraulická sekce Zadní hydraulický vývod jedno- i dvoučinný Přídavný přední dvoučinný Zadní hydraulický vývod, hydraulický okruh. jednočinný nebo dvojčinný Elektrická zásuvka na přání. Hydraulické zamykání nářadí Zamykání nářadí na desce pomocí hydraulického válce, ovládaného z kabiny oblsuhy. A34362 Tlumič rázů Tlumič rázů vsazený do okruhu zvedání ramene. Dovoluje vyšší pojezdové rychlosti i s těžkými břemeny. Chrání rameno a stroj před nežádoucími namáháními. Vhodné na Avant 635 a vyšší řady. Zadní závaží mimo sérii 400 Zadní závaží 90 kg montované. Hmotnost 2 x 90 kg = 180kg. Montované za zadními koly. A Zadní závaží Hmotnost 29 kg 1 ks Zadní závaží pro všechny série Zadní závaží se závěsem ISO 50 Zadní závaží 40 kg montované. Hmotnost 29 kg Hmotnost 2 x 40 kg = 80kg. Závěs na oko 20 mm nebo Montované za zadními koly. ISO 50 A Navařovací deska nářadí Nabíjecí stanice Upínací navařovací deska Upínací deska s plovoucí polohou mechanickou Nabíjecí stanice pro Avant E5 a E6 400 V / 16 A 400 V / 32 A

25 25 Imobilizér s GPS Sněhové řetězy GPS monitoring stroje včetně SMS alarmu při odcizení. Jednotka hlásí pozici a pohyb stroje přes GPRS. V případě odcizení hlásí pozici jako alarm Speciální sněhové řetězy. Dodávané po dvou kusech. Hydraulický multikupler Nové připojení přídavné hydrauliky pomocí bezodkapových rychlospojek. umístěných v mechanismu s možností snadnějšího připojení v těžších podmínkách A34366 A65250 A65251 A65371 Multikupler strana nakladače Strana nářadí, 3 rychlospojky Strana nářadí, 2 rychlospojky, tlak a zpátečka Strana nářadí, 2 rychlospojky, tlak a lekáž Pomocný přepínač funkcí Přídavný blok rozšiřuje možnost elektrického ovládání dalších funkcí 1 x vypínač ON/OFF 2 x třípolohový vypínač kolíbkový s aretací v nulové poloze Držáky, kabelové svazky, relátka Střecha FOPS Pevná střecha Ochrana proti pádu Zadní schránka na nářadí Zadní schránka na nářadí s víkem zamykatelná. Vhodní na ruční nářadí, motorovou pilu, lopatu. A36573 Pouze pro AV700 Zadní ochranná mříž pouze AV500 Zadní ochranná mříž Pouze na modely A500 Obj. číslo A36572 Elektro konektor pro MULTIKUPLER Elektro připojení pro Multikupler dostupné od 05/2016 Sada popruhů pro zvedání jeřábem za ROPS rám Sada popruhů určená pro zvedání Avanta za rám ROPS jeřábem. Obj. číslo A Sada řetězů pro zvedání jeřábem za kabinu LX a DLX Sada řetězů a upnutí určená pro zvedání Avanta za střechu kabiny LX/DLX jeřábem. Obj. číslo A417352

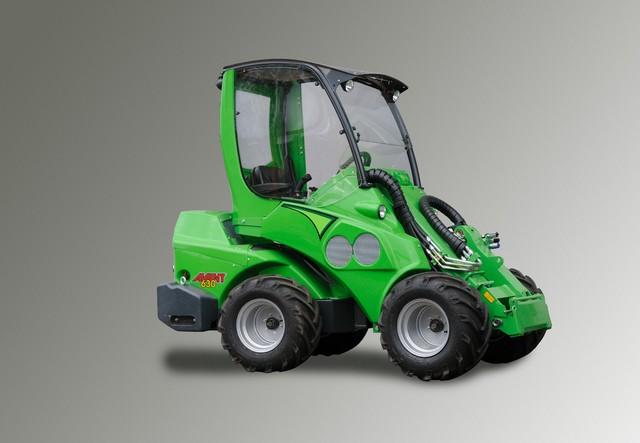

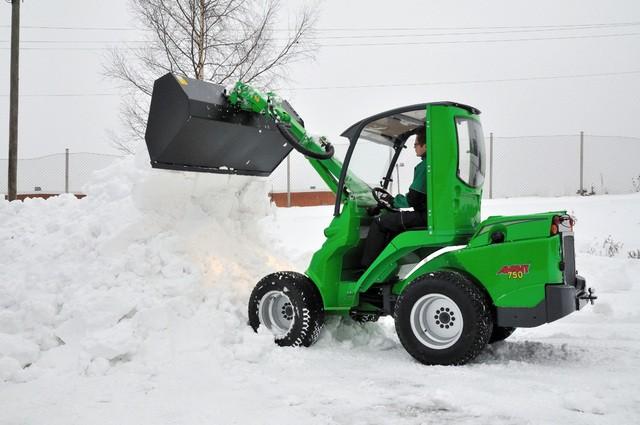

26 26 Kabiny pro nakladače Avant Na každý požadavek nabízí Avant Tecno odpovídající kabinu. Avant kabina L Jednoduché a ekonomické řešení tam, kde není zapotřebí plnou kabinu s topením. Je to zakrytí pravé a zadní části stroje. Dále je doplněno čelní sklo vrstvené a bezpečnostní se stěračem. Součástí kitu není výbava pro provoz na pozemních komunikacích. Možnost dovýbavy na již dodaný stroj Příslušenství pro kabiny LX Maják magnetický včetně držáku Zpětná zrcátka Výbava pro provoz na pozemních komunikacích ( maják, světla přední a zadní, trojúhelník, blinkry )

27 27 Nakladače Avant 2018 Kabina LX nový design kabiny (pouze 200/400/500/600/700/R/E) Úplně nový design kabiny koncepčně vychází z DLX kabiny. Kabina LX je vybavena všemi okny z bezpečnostního skla, na dveřích dole je bezpečnostní klapka. Topení je realizováno stejně jako u kabiny DLX proud vzduchu jak na okno, tak i na paty obsluhy. Topení je umístěno v prostou pod sedačkou nebrání při nastupování nebo vystupování Zadní blatníky volitelné pro 528/600/700 Standardní výbava Závislé topení vodní s ventilací. Stěrač Pracovní světla vpředu ROPS Rozšířený přístrojový panel Blatníky na přední nápravě Možnost odejmutí pravého okna a dveří bez použití nářadí. Střecha s ochranou FOPS Výbava na přání Integrovaná výbava pro provoz na pozemních komunikacích Pracovní světla, zpětná zrcátka Zadní blatníky Tuhá rámová konstrukce nová koncepce. Nová koncepce rámu vpředu rozšířená zajišťuje podstatně lepší výhled obsluhy na práci a zároveň poskytuje obsluze dostatečnou ochranu pře pádem a otočením. Umístění vodního topení. Toto umístění nepřekáží ve dveřích (ve sloupku) při nastupování nebo vystupování a umožňuje rozvod tepla k patám obsluhy

28 Nakladače Avant 2018 Avant - kabina DLX (pouze 500/600/700) Zcela nová kabina DLX. Kabina je s kompletní skleněnou výplní bezpečnostní sklo. Závislé topení vodní s ventilací. Stěrač Integrovaná výbava pro provoz na pozemních komunikacích Pracovní světla vpředu a vzadu Sedačka Grammer Vnitřní čalounění Kvalitní audio soustava Zpětná zrcátka ROPS a FOPS Rozšířený přístrojový panel Klimatizace na přání u modelu 600 a 700 Blatníky na obou nápravách, na přední na přání) Příslušenství Klimatizace pouze pro AV635 a 700 U strojů AV635 je pak omezen okruh přídavné hydrauliky na 60 litrů/min při 210 barech. 28

29 29 Volba pneumatik na stroje Avant Objednací číslo kompletního kola Rozměr Profil Disk x x 100 mm x x 100 mm x x 100 mm x x 100 mm x x 100 mm x x 100 mm x x 100 mm x x 120 mm x x 120 mm x x 100 mm x x 100 mm x x 120 mm x x 120 mm x x 100 mm x x 100 mm x x 120mm x x 120 mm x x 120 mm /60-12 HD 3 6 x 120 mm / x 140 mm / x 140 mm Komentář k přehledu nářadí doporučené kompatibilní nekompatibilní

30 30 Avant profesionální pomocník při přípravě půdy Avant je ideální pomocník při předseťové přípravě půdy, modelaci terénu a při péči o trávníky. Pokud hledáte stroj, který dokáže převézt terénem těžší břemena bez toho, aniž by nějak poškodil podklad, stroj, který se bezpečně umí pohybovat terénem i se zátěží a navíc hledáte účinného pomocníka, je Avant to správné řešení. Kompaktní rozměry dovolují manipulaci i ve stísněných prostorech. Výkonný motor a přídavná hydraulika v kombinaci se širokým záběrem pracovních adaptérů nemají v této třídě nakladačů konkurenci. Sekačka se sběrem, mulčovač, adaptéry pro zimní údržbu to je jen malý výčet možností strojů Avant

31 31 Avant v zemědělství Bezpečnost provozu na Vaší farmě. Pevný kloub, kontrola přetížení, bezpečnostní rám, nízko uložené těžiště.. to jsou všechno vlastnosti, které Vám zajistí bezpečnou práci s Avantem na Vaší farmě. Kompaktní rozměry a velké nosnost v poměru s vlastní hmotností vybízejí přímo k využití nakladače Avant v zemědělství. Kydání, zakrmování, stohování (až 4 balíky sena lze stohovat na sebe), manipulace balíků senáže (Avant 520 AGRO dokáže zvednout balík senáže cca kg až do výše 2,82 metru ), nakládání krmících vozů, nakládání hnoje. to je jen malý výčet prací, které je schopen Avant na farmě zastat.

32 32 Avant a údržba chodníku silnic a areálů Avant je ideální stroj pro údržbu veřejných i soukromých ploch Díky rozsáhlému spektru nářadí je Avant využitelný při celoroční údržbě silnic, chodníků, parkovišť. Dále je vhodný pomocník při stavbě cest, chodníků a jiných stezek. Díky kloubovému řízení jsou stroje Avant vhodné i pro údržbu chodníků, které jsou užší než 120 cm. Na přání je možno stroje Avant dovybavit kabinou s topením. Pak již stroje Avant nemají žádnou překážku při zimní údržbě.

33 33 Avant ve stavebnictví Nakladače Avant se umí velice dobře pohybovat uvnitř objektů a díky možnosti agregace například bouracího kladiva jsou tyto stroje vhodné k demoličním a vyklízecím pracím. Domíchávání betonu, manipulace s paletami, vrtání děr, a lehčí zemní práce to je jen malý výčet dalších možných uplatnění strojů Avant.

34 34 Avant hobby I v oblasti domácích prací dokáže Avant ukázat, že je nejlepší. Vše začíná manipulací a přípravou palivového dřeva, pokračuje přes lehčí stavební práce a může končit například zimní údržbou. Avant jako pomocník se osvědčí například i při sečení trávy, odvozu sena, mulčování jak intenzivního tak i extenzivního a třeba i jako adrenalinové vyžití.

35 35 Nářadí pro nakladače AVANT Víceúčelové lžíce rovná hrana Pro Avant 200 Označení šířka objem A mm 150 litrů Pro Avant /R/E Označení šířka objem AVL mm 250 litrů AVL mm 275 litrů AVL mm 300 litrů AVL mm 330 litrů AVL mm 350 litrů AVL mm 375 litrů AVL mm 400 litrů AVL mm 450 litrů Víceúčelové lžíce tahokov rovná hrana Pro Avant /R/E Označení Šířka objem AVT mm 250 litrů AVT mm 275 litrů AVT mm 300 litrů AVT mm 330 litrů AVT mm 350 litrů AVT mm 375 litrů AVT mm 400 litrů AVT mm 450 litrů Příslušenství Hrana se zuby Plastová lišta Rovnací Lžíce Pro Avant /R/E Označení šířka objem Hmotnost A mm 250 litrů 175 kg A mm 280 litrů 190 kg

36 36 Velkoobjemové lžíce Pro Avant 200 Označení šířka objem A mm 240 litrů AVV mm 300 litrů Pro Avant /R/E Označení šířka objem AVV mm 400 litrů AVV mm 440 litrů AVV mm 480 litrů AVV mm 520 litrů AVV mm 560 litrů AVV mm 600 litrů AVV mm 640 litrů AVV mm 720 litrů Vysokovýklopné lžíce Pro Avant /R/E Označení Šířka objem AVL110V 1100 mm 150 litrů AVL130V 1300 mm 350 litrů AVL150V 1500 mm 450 litrů Pro AV200 je pouze AVLV 110 Nakládací výška AV200 AV 500/600/R/E AV mm 3150 mm 3500 mm Vysokovýklopné lžíce XL Označení Šířka objem Hmotnost A mm 720 litrů 270 kg A mm 900 litrů 320 kg

37 37 Lžíce 4 v 1 Lžíce, která je vhodná na těžší zemní práce, jako je strhávání terénu (funkce 1), bezezbytkové nabírání (2), hrnutí a modelace terénu (3) a klasické nabírání (4) Obj.číslo hrana Šířka objem A21245 hladká 1100 mm 155 litrů A21249 zubatá 1100 mm 155 litrů A21156 hladká 1280 mm 170 litrů A21184 zubatá 1280 mm 170 litrů A21266 hladká 1400 mm 210 litrů A21269 zubatá 1400 mm 210 litrů A36906 hladká 1600 mm 330 litrů A37248 zubatá 1600 mm 330 litrů Lžíce na kamení A2999 A AV0083 Lžíce na kamení 1050 mm Lžíce na kamení 1370 mm Lžíce na kamení 2000 mm S touto lžící lze poměrně snadno a rychle sbírat nejen kameny ale například i odpad z plochy. Lžíce s hydraulickým přidržovačem Lžíce s rovnou hranou a hydraulickým přidržovačem jsou určeny pro manipulaci odpadů nebo například i hnoje. Obj.číslo šíře Objem AVL110P 1100 mm 275 litrů AVL130P 1300 mm 330 litrů AVL150P 1500 mm 375 litrů

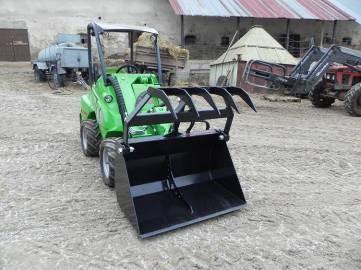

38 38 Lžíce s přidržovačem demoliční Lžíce s robustní konstrukcí a dvěma silnými nezávislými hydraulickými přidržovači je určena na manipulaci stavebního a demoličního odpadu. Šířka Hmotnost Objednací číslo 1100 mm 182 kg A mm 197 kg A37535 Kontejner na manipulaci různých hmot Šířka 880 mm nebo 1280 mm Možnost odpojit od nosiče a po rolnách odvézt na místo určení. Pomocí nakladače Avant lze snadno vysypat - zvednout rameno a vysypat jako lžíci.. Obj. číslo A36588 šířka 880 mm 630 litrů Obj. číslo A36595 šířka 1280 mm 950 litrů Obj. číslo A rolny 4 ks 4 oka na zavěšení kontejneru A Nivelátor Nivelátor slouží k dorovnávání připraveného terénu respektive slouží k rychlému přesunu hmoty po ploše. příslušenství Kloub s dorazem- model A33537X Obj.číslo Hmotnost Pracovní záběr A kg 1200 mm A kg 1500 mm A33537X 120 kg 2000 mm

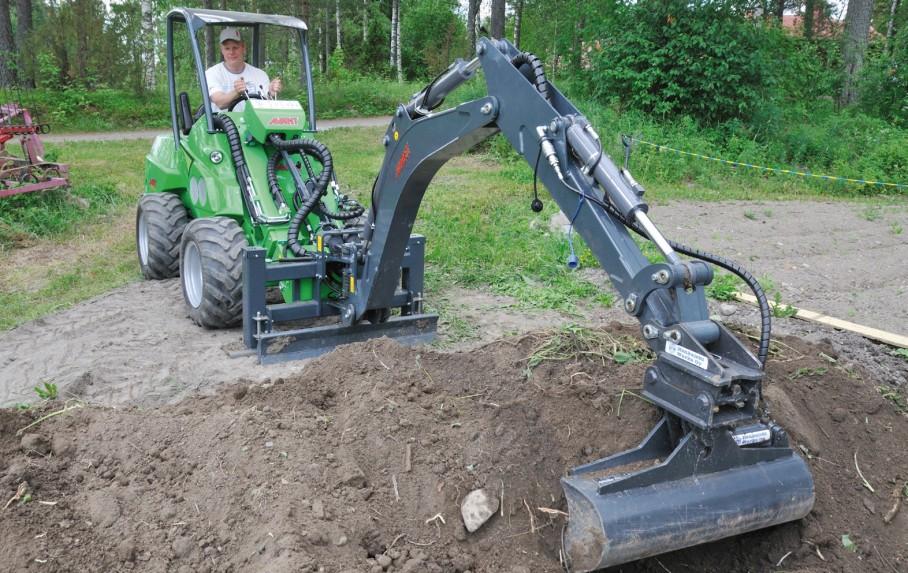

39 39 Podkopové rameno 170 Hydraulické podkopové rameno Avant 170 je určeno pro nakladače řady 200. Ve své třídě je velice robustní a výkonné. Lze nastavit rychlost pohybu ramene. Ve standardu je dodáván se lžící 25 cm Obj. číslo Hmotnost Max.hloubka Otoč Standardní lžíce Lžíce 400 mm Lžíce 750 mm A kg 1700 mm mm Obj.číslo A A35564 Podkopové rameno 210 Hydraulické podkopové rameno Avant 210 určeno pro modely od Avant 300 výše. Rychlost ramene je opět nastavitelná, ovládání je intuitivní Obj. číslo Hmotnost Max.hloubka Otoč Standardní lžíce Lžíce 250 mm Lžíce 750 mm A kg 2100 mm mm Obj.číslo A Obj. číslo A35564

40 40 Nakladače Avant 2018 Podkopové rameno 260 Hydraulické podkopové rameno Avant 210 určeno pro modely od Avant 500 výše. Nové podkopové rameno nahrazující plně dosavadní podkopová ramena 220 a 250. Nový princip ovládání nové křížové ovladače s možností regulace průtoku umožňují zvládat daleko přesnější pohyby než s předchůdci tohoto modelu. Profesionální provedení podtrhují hydraulicky stavitelné opěrní nohy (ovládané jednotlivě), rychloupnutí lžíce s mechanickým zámkem a stranové přetáčení pomocí dvou hydraulických pístnic. Obj. číslo A35248 Hmotnost 420 kg Max.hloubka 2600 mm Otoč 170 Standardní lžíce 400 mm Příslušenství Lžíce 250 mm A Lžíce 750 mm A35230 Lžíce 1000 mm A35383 Rychloupínací mezikus na lžíci S se stranovým natáčením A35249 Jako alternativu je možno dodat podkop Avant 260 s dálkovým bezdrátovým ovládáním. Obsluha tak snadno ovládá podkopové rameno a může z bezpečného místa sledovat výsledek své práce. Objednací číslo je A /LPG S S i i 523AG R AG R R E

41 41 Avant 150 MINIPODKOP Inovovaná verze oblíbeného nářadí Rychloupnutí lžíce jako standard Rychlá adaptace na nakladač Jednoduché a lehké nářadí, které ve spojení s nakladačem Avant vytváří velice výkonnou sestavu. Minipodkop je díky své hmotnosti nářadí, které se při transportu na zakázku jednoduše převáží v kufru, na korbě, na káře Minipodkop 150 je konstruován s ohledem na snadnější připojení na nakladač. Na minipodkopu je ve standardu rychloupnutí lžíce lžíce není na čepech, je uložena na hácích, zajištěných jedním šroubem. Díky tomuto systému je lžíce na upínači otočná o 180. Jako příslušenství je možné minipodkop dovybavit stranovým natáčením lžíce svahovou lžící. Universálnost využití minipodkopu rozšiřuje i velký výběr ze lžic. Technická data Avant 120 Avant 150 Standardní lžíce 250 mm Bez lžíce Hloubka výkopu 1200 mm Max 1500 mm Volba lžic 250/400/750 mm 250/400/750/1000 mm Rychloupnutí NE QUICK ATTACH S 30/150 Hmotnost 70 kg 85 kg Objednací čísla A36822 A35856 Volby lžic Avant 120 Avant 150 Lžíce 250 mm se zuby A std. A Lžíce 400 mm se zuby A A Lžíce 750 mm hladká A35564 A35230 Lžíce 1000 mm hladká - A35383 Natáčecí mechanismus - A35320 Avant 120 Avant 150

42 42 Rozrušovač Umožňuje rozrušit tvrdý terén například polní cesty a pěšiny. Jako druhá možnost využití je trhání pařezů stromků. Šířka Pracovní hloubka Hmotnost Obj. čísl o 500 mm Cca 300 mm 50 kg A44412 Drážkovací fréza Avant/DIGGA Australské drážkovače DIGGA pro nakladače Avant Drážkovací frézy jsou určeny k drážkování v terénu jak kamenitém, tak i písčitém, hlinitém.. apod. Drážkování je cca3 rychlejší než podkop. Drážkování se používá k podkládce kabelů, vodovodu, drenáži Výsledkem je drážka hluboká 750, 900 nebo 1200 mm o šířce 100, 150 nebo 200 mm. Řetězy se volí dle podmínek provozu. BFT CR drážkovač BigFoot 750, hloubka drážky 750 mm BFT CR drážkovač BigFoot 900, hloubka drážky 900 mm BFTXD drážkovač BigFoot 1200, hloubka drážky 1200 mm EARTH pro lehké půdy, bez kamenů FROST pro těžší půdy s občasným kamenem a kořenem COMBO pro tvrdší půdy, kameny, kořeny. Nejpoužívanější. DIGGATAC pro nejtvrdší podmínky, velice těžké tvrdé půdy, kameny.

43 43 Nakladače Avant 2018 Půdní vrtáky Hydraulicky poháněná vrtací hlava je jeden za dalších důležitých adaptérů na nakladače Avant. Je možné volit ze čtyř velikostí vrtacích hlav výběr se řídí podle prováděných prací a požadovaného kroutícího momentu. Závěs může být s jedním nebo se dvěma stupni volnosti možnost pohybu pouze okolo jednoho čepu anebo okolo2 čepů. Jako příslušenství lze volit Swing Control Systém ( SCS ) což je kontrola výkyvu zařízení používá se pro lepší stabilitu při transportu a lepší navádění při vrtání, pouze pro PD3 a PD4. Vrtáky se vyrábí v provedení pro zemitou půdu anebo pro kamenitou půdu Vrtáky lze nastavit prodloužením o délce 500 nebo 800 anebo 1000 mm. Upnutí vrtáku Doporučený průtok oleje Doporučený tlak oleje Kroutící moment Maximální průměr vrtáku v mm průměr 100mm 150mm 200mm 225mm 250mm 300mm 350mm 400mm 450mm 500mm 600mm 750mm 900mm Model PDD-2 válec o průměru 65 mm litrů/min barů 925 Nm při 185 barech zemitá půda 400 kamenitá půda 300 Model PDX2-2 Model PD3-2 Model PD litrů/min barů 1810 Nm při 185 bar zemitá půda 500 kamenitá půda litrů/min barů 2780 Nm při 185 bar zemitá půda 600 kamenitá půda litrů/min barů 3430 Nm při 185 bar zemitá půda 900 kamenitá půda 650 Vrtáky kamenitá půda, karbid wolframu, délka 1200 mm Objednací číslo Hlava Pilot A MFT D650 PM-2 A MFT B3-06 PM-2 A MFT B3-08 PM-2 A MFT B3-09 PM-2 A MFT B3-10 PM-2 A MFT B3-12 PM-2 A MFT B3-14 PM-2 A MFT B3-16 PM-2 A MFT B3-18 PM-2 A MFT B3-20 PM-2 A MFT B3-24 PM-2 A MFT B3-30 PM-2 A MFT B3-36 PM-2 Pro Avant sérii 200 je dostupná pouze vrtací hlava PDD-2 a vrtáky o délce 80 cm Pro ostatní modely se výběr liší podmínkami provozu a používanými vrtáky Frézovací nástavec na frézování pařezů Nástavec na vrtací hlavu PD4-2 A33572 průměr 250 mm - tři nože A33573 průměr 350 mm - tři nože /LPG S S i i 523AG R AG R R E

44 44 Nakladače Avant 2018 Natáčecí mechanismus nářadí Jedná se o mezikus, vložený mezi nářadí a Avanta. Natáčení hydraulikou. Možnost natočení +/- 12,5 a nebo +/- 45 Maximální natočení Hmotnost Objednací číslo +/- 12,5 65 kg A / kg A36505 Pokud je další připojené nářadí aktivní (například lžíce 4v1), je zapotřebí nosič dovybavit 2. Přední hydraulickou sekcí, 2 rychlospojky /LPG S S i i 523AG R AG R R E 523AG R AG R R E Paletizační vidle Slouží k manipulaci palet Vyrábí se s hroty o délce 85, 110 a 120 cm Délka hrotů 850 mm 1100 mm 1200 mm Hmotnost 90 kg 120 kg 140 kg Nosnost 1000 kg 1800 kg 1800 kg Obj.číslo A21047 A21039 A36589 Ochranné síto - A hrazda Hydraulický přidržovač A33503 pro AV Průměr pro úchop od 180 mm 900 mm Hmotnost 50 kg Nástavba paletizačních vidlí Otoč AV0020 upnutí Avant, bez paletizačních vidlí nebo jiného adaptéru Hmotnost 180 kg Otoč doleva i doprava hydraulicky Pokud je další připojené nářadí aktivní (například lžíce 4v1), je zapotřebí nosič dovybavit 2. Přední hydraulickou sekcí, 2 rychlospojky /LPG S S i i

45 45 Paletizační vidle s příčným posuvem Hydraulický boční posuv hrotů paletizačních vidlí umožňuje řidiči posouvat jednotlivé hroty od sebe nebo k sobě pomocí hydraulického válce a to celé z místa obsluhy. Systém také umožňuje posouvat oba hroty najednou vlevo nebo vpravo. To usnadní manipulaci s paletami blízko zdí či jiných překážek. Veškeré tyto operace se ovládají z místa obsluhy. Jako standard je dodávána zadní hrazda se sítí jako ochrana proti pádu a zároveň tuto hrazdu může řidič využít při manipulaci vysokých břemen a to tak, že břemeno mírně naklopí na sebe a opře o tuto hrazdu. Tím je břemeno stabilnější při převozu. Poznámka : pro toto příslušenství je doporučeno dovybavit pomocným přepínačem funkcí A Technická data Délka hrotů Hmotnost Objednací číslo 1100 mm 173 kg A36279 Půdní obracecí fréza Nářadí sloužící k předseťové přípravě. Fréza schová kameny a větší předměty (vše co neprojde sítem) na dno a přikryje to jemným materiálem. Model Pracovní záběr mm Celková šíře Pracovní hloubka 0-140mm mm 0-160mm Hmotnost 200 kg 218 kg 250 kg 290 kg Hmotn. se secím 230 kg 250 kg 290 kg 330 kg strojem Obj číslo A19010 A21010 A21237 A Příslušenství A21011 secí stroj pro A21010 A21238 secí stroj pro A21237 A secí stroj pro A Rotační brány Profesionální nástroj na rozrušení a vyrovnávání terénu před setím trávy. Nakypření půdy je kvalitní až do hloubky cca 16 cm. Brány umí rozrušit i polní cesty a pěšiny. Model Prac. záběr cm Cek.šíře cm Prac.hloubka cm Cca 0-16 cm Hmotnost kg 180 kg 220 kg 250 kg 280 kg Objednací číslo A21067 A21077 A21185 A21431 Objednací číslo secí stroj -- A21085 A21193 A415800

46 46 Půdní fréza Velice dobrý nástroj na rozmělnění hrud při předseťové přípravě Pracovní záběr 1000 mm 1300 mm Pracovní hloubka mm Hmotnost 160 kg 180 kg Obj.číslo A2808 A21163 Příslušenství A2972 prutový válec 1000 mm A21164 prutový válec 1300 mm Kleště Kleště slouží k manipulaci sudů, květináčů a jiných velkých a křehkých břemen. Rozsah průměrů 250 mm 1200 mm Maximální nosnost 650kg Hmotnost 65 kg Obj. číslo A34290 Standardní koncovky Koncovky na sudy A Koncovky konické A Ořezávač výsadby Ořezávač výsadby dokáže rychle a efektivně čistě oddělit trávník od výsadby, cesty či jiných ploch. Svislý kotouč odřízne trávník a malý hydraulicky poháněný rotační rozrušovač dočistí plochu a vytrhá trávu za kotoučem. Maximální pracovní hloubka Průměr kotouče Průměr rozrušovače Hmotnost 150 mm 460 mm 155 mm 80 kg A36621

47 47 Hrábě Hrábě slouží k jednoduchému a rychlému dorovnání štěrku a písku na různých plochách jako jsou příjezdové cesty, chodníky apod.. Pracovní záběr Délka hrotů Hmotnost A mm 245 mm 35 kg Válec Válec je určen ke zhutnění půdy při realizaci trávníku. Válec o délce 1500 mm jsme schopni ještě zatížit přední částí Avant vzepřeme se, čímž dosáhneme rychlého a efektivního zhutnění. Vyrábí se ve dvou provedeních prutový a plný s možností naplnění vodou. Do plného válce lze naplnit 167 litrů vody Prutový válec Plný válec Pracovní šířka 1500 mm 1500 mm Celková šířka 1605 mm 1605 mm Průměr válce 400 mm 406 mm Hmotnost 100 kg 363 kg s vodou A37064 A37488 Zvedací rameno A32395 Zvedací rameno s háky Délka 1200 mm Hmotnost 30 kg

48 48 Zvedací teleskopické rameno - hydraulické Délka plynule nastavitelná hydraulickým pístem od 1300 do 1900 mm. Zvedací výška 4700 mm ( AV500,600 a 700) Maximální vzdálenost od přední nápravy 3050 mm ( oba teleskopy vysunuty ) Nosnost ( při vodorovné pozici, oba teleskopy vysunuty ) AV kg AV kg AV kg Hmotnost 110 kg A21342 Hydraulické bourací kladivo Avant Hydraulické bourací kladivo je určeno pro použití s nakladači Avant. Je konstruováno speciálně pro použití na teleskopickém rameni. Ve spolupráci se společností Sandvik se podařilo vyvinout výkonné a kladivo, jež díky svému odpružení vyniká ve své třídě. Obj. číslo Označení Počet úderů Hmotnost A36423 B bpm 88 Kg A36424 B bpm 124 Kg A36425 B bpm 190 Kg B70 B110 B160 Vibrační hutnící deska Výkonný nástroj pro hutnění povrchů Rozměry desky 285 x 500 mm 2000 kmitů/min síla 900 kg A21012

49 49 Míchací lžíce na beton - míchačka na beton Lžíce určená k nabírání písku nebo suchého betonu a jeho další přípravě do hotového betonu. Míchání provádí jeden velký šnek otáčející se ve lžíci. Typ Hmotnost Celk.šíře objem IPM kg 1000 mm 150 litrů IPM kg 1200 mm 200 litrů IPM kg 1500 mm 320 litrů Vnitřní obložení Hardox Horní síto pozinkované Horní síto je žárově zinkováno a má na sobě tři hroty na protržení pytle s cementem nebo suchým betonem. Stačí tedy jen pytel položit na síto, rozlomit a vysypat. Vyprazdňování se provádí spodním středovým kanálem. Tento kanál je uzavíraný hydraulicky ovládanou pístnicí z místa obsluhy. Na tento kanál lze připevnit 1,5 metru dlouhou hadici, kterou lze dopravit beton do konkrétního místa. IPM15 IPM20 IPM35 Fréza na asfalt SIMEX Výkonný nástroj vhodný k rychlým opravám asfaltových povrchů. Fréza je schopna vyfrézovat hloubky 110 mm při záběru 350 mm. Pracovní záběr 350 mm pracovní hloubka 110 mm Pohon hydraulicky min 60 litrů / min Plynulé nastavení pracovní hloubky každá strana samostatně Hmotnost 600 kg Pracovní rychlost metrů / hod

50 50 Hydraulické nůžky Nůžky určené na demoliční práce. Přestřihnou ocel, beton, odpady apod. Maximální otevření čelistí 440 mm Maximální síla čelistí ( nůžky ) 130 tun Maximální síla na konci čelistí ( drcení ) 44 tun Rotace volně uloženo Hmotnost 290 kg A36492 Třídící / drtící lopata Avant REMU Avant třídící lopata odděluje různé frakce zeminy za pomoci unikátní konstrukce aktivního síta. Cílem třídění je oddělit větší částice od menších částic půdy a ne je drtit. Takto získanou zeminu lze opět použít při realizacích a terénních úpravách. Tím, že se materiál nedrtí, nepadají do tříděného materiálu ostré částice (drcené). Touto technologií lze promíchávat i různá typy půd a materiálů (jíly, zeminy, písky, rašeliny.. apod.)při třídění stavebního odpadu jsme schopni odseparovat od sebe různé frakce a recyklovat (drtit) tak jen nezbytné množství. V případě provedení drtící lopaty je schopna lopata dobře podrtit střešní tašky, dlaždice, kořeny Šířka Objem lžíce 1250 mm 350 l Třídící plocha 0,45 m² Frakce Hmotnost 0-22 mm Cca 400 kg Bubnové třídící síto Určeno na prosívání zeminy, sypkých hmot, výkopové zeminy, odpadů.. Buben je robustní konstrukce a je určený přímo k nabírání materiálu jako do lžíce. Po nabrání otáčením vytřídíte zvolenou frakci a zbytek vysypete na jiné místo. Frakce volitelná 0-20/0-30/ výměnných sít výměna všech 6 sít za cca 5 minut Pohon hydromotorem Objem cca 200 litrů Výkon dle druhu a vlhkosti zeminy Určeno pro nosiče Avant 520 a výše potřebný průtok cca 30 litrů/min při 180 barech

51 51 Pracovní plošina Leguan 50 Jedná se o produkt Avant Tecno OY a jeho dceřiné společnosti Leguan Lift OY. Pracovní plošina Leguan 50 je připojená jako příslušenství přímo na upínací desku Avanta a pro svůj pohon využívá hydrauliky nakladače. Plošina je zkonstruována a vyrobena dle platných předpisů pro pracovní plošiny a má CE certifikaci. Bezpečné dovolené zatížení je 200 kg, což odpovídá 2 osobám nebo 1 osobě a nářadí. Technická data Maximální dovolení zatížení Maximální pracovní výška Výška ( s plošinou v dolní pozici ) Šířka Hmotnost Objednací číslo 200 kg 5,0 metru 1900 mm 1300 mm 405 kg A34812 Pracovní schránka - BOX Box z plechu, s možností uzamknutí Na horní hraně montovaný svěrák Objem 550 litrů Hmotnost 160 kg Obj. číslo A21689 Kalové čerpadlo Jednoduché ponorné kalové čerpadlo, poháněné hydraulicky. Výkon Hloubka Hmotnost Obj. číslo max 2000 litrů/min max 20 metrů 20 kg A36708

52 52 Ruční nářadí Jsou situace, kdy je zapotřebí pracovat v místech, kam se ani Avant nedostane, či povaha prací spíše přeje ručním nářadím. Nakladač Avant lze v tomto případě využít jako energetický zdroj. K dispozici máme vrták, sbíjecí kladivo a pilu, Vrták Lehký vrták na skály a kameny je určen pro vrtání například kotev. Používá se například v místech, kde není k dispozici velký kompresor a je potřeba rychlé a efektivní vrtání. Bez problémů vyvrtá otvor do 50 mm průměru. Malý kompresor A35456 agregovaný na zádi lze pak využít na výplach díry. Hmotnost včetně hadic 26 kg Údery 2550 / min Otáčky / min Kroutící moment 65 Nm Obj. číslo bez nástroje Obj. číslo s vrtákem 33 mm Sbíjecí kladivo Toto středně těžké víceúčelové kladivo běžně používá dláto 125 mm (5 "). Vhodné je zejména na asfalt při opravách chodníků a cest, ale také funguje dobře do zdiva, zmrzlé půdy a betonu. Hmotnost včetně hadic 28 kg Údery / min Délka 735 mm Obj. číslo bez nástroje Obj. číslo s dlátem 32x160 mm Jádrové vrtání Jádrové vrtání je zapotřebí na stavbách v místech, kde se řeší drenáž nebo pokládka inženýrských sítí apod.. Lze vrtat až do průměru 200 mm dle materiálů. Pila Jednoduchá lehká a kompaktní pila umožňuje řezat beton, asfalt i ocel. Přímý pohon kotouče zvyšuje efektivitu a zároveň snižuje požadavky na údržbu. Pro lepší řezný výkon je zapotřebí mít k dispozici vodu na výplach a chlazení. Postačuje tekoucí voda. Hloubka řezu 160 mm Hmotnost 13 kg Pohotovostní hmotnost 15 kg Otáčky ot/min Rychlost m/s Obj. číslo bez disku Obj. číslo s diskem

53 53 Péče o umělé trávníky umělé povrchy Zařízení na jednoduchou a efektivní údržbu umělých povrchů a trávníků. V jednom průchodu je kartáčem z trávníku vyčesána výplň (granulát), tento je pak dále čištěn a filtrován a opět vrácen do trávníku zbavený nečistot jakou jsou vlasy, chlupy a jiné.. Na záď Avant ale pak agregovat pasivní koště,které pomůže lépe zapravit granulát do trávníku. Častá údržba prodlouží životnost hrací plochy a pomůže tak předejít zraněním hráčů. Pracovní šířka Hmotnost A mm 360 kg Zadní kartáč doplnění Pracovní záběr nastavitelný Výška Hmotnost A mm 990 mm 67 kg Kartáč na umělé trávníky Tento jednoduchý pasivní kartáč je určen na každodenní údržbu umělých trávníků. Pracovní záběr Šířka Délka Hmotnost 2925 mm 3032 mm 1300 mm 135 kg A37058

54 54 Válcové sypače Válcové a jednoduché sypače, poháněné elektricky 12V. Nutná zadní elektrická zásuvka Pracovní záběr Objem Celková šíře AVS cm 100 litrů 120 cm AVS cm 120 litrů 140 cm Příslušenství Nástavek na zvětšení objemu o 50 litrů Upnutí Avant Zadní zásuvka AVS100 AVS120 Talířkové sypače Jednoduchá násypka na 110 nebo 170 litrů Nerezové rozmetací ústrojí Šíře rozhozu nastavitelná os 0,8 6 metrů Pohon elektro Přesné dávkování Jako příslušenství lze dokoupit dálkové elektrické ovládání do kabiny Talířový sypač AVANT/RAUCH Nerezový talířový sypač Možnost agregace vpředu na upínací desce a nebo vzadu Pohon hydraulicky Objem násypky 250 litrů Šíře rozhozu 0,8-6 metrů

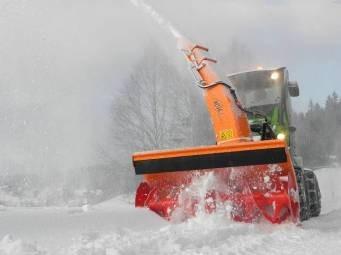

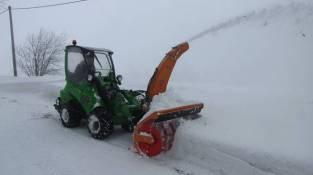

55 55 Sněhová fréza ALPIN Hydraulicky poháněná profesionální sněhová fréza s otevřeným frézovacím šnekem. Dokáže tak snadno rozbít i zmrazky a poradí si rychle i s ulehlým sněhem. První stupeň sníh připraví a přesune jej doprostřed do prostoru druhého stupně. Vyhazovací kolo druhého stupně pak sníh vyhodí do směru dle natočení vyhazovacího komínu. Šnek je hardoxový, komín z materiálu INOX V2. Pohon frézy je realizovaný zubovým hydromotorem, a na přání je možné zvolit pohon pístovým hydroforem. Obj.číslo Pracovní Model Komín otoč záběr Avanta A mm Od 220 elektricky A mm Od 220 elektricky A mm Od 630 elektricky A mm Od 630 elektricky A19475HD 1100 mm Od 225 elektricky/hydr. A19476HD 1300 mm Od 635 elektricky/hydr. A19477HD 1400 mm Od 635 elektricky/hydr. Frézy HD jsou vybaveny pístovým hnacím hydromotorem U fréz řady HD je potřeba Avanta vybavit předním hydr. vývodem A35462 Radlice na sníh RSA Sněhová radlice s nájezdovou pojistkou určená pro úklid sněhové pokrývky do výše 30 cm. Nájezdová pojistka slouží k ochraně nosiče a sněhového pluhu při najetí na překážku. Štít je uchycen na čepu a v pracovní poloze je držen vinutými pružinami. Při najetí na překážku se celý vyklopí dopředu a po uvolnění jej pružiny vrátí zpět do pracovní polohy. Břit je ve standardu gumový, na přání lze volit břit ocelový nebo vulkolan (plastovou) lištu. Ve standardu je sněhová radlice vybavena systémem plovoucí polohy a hydraulickým stranovým natáčením. Označení Délka štítu Pracovní záběr pozice rovně Pracovní záběr pozice natočení o 30 Výška štítu RSA120/ RSA150/ RSA180/ RSA180/ Příslušenství Ocelový břit Břit z vulkolanu ( plast ) Boční nástavky šroubované, šíře 30 cm, 2 ks, levý a pravý

56 56 Vario pluh Avant Vario pluh Avant s možností nastavení pluhu do V, pak Y a stranový rovný. Pracovní záběr 1800 mm / 2400 mm. Jištění klapkami. Ovládání křídel je elektrohydraulické. Mechanická plovoucí poloha. Označení 1800 A A36796 Pracovní záběr pozice V nebo Y Pracovní záběr pozice rovný Výška štítu Hmot mm 1840 mm 770 mm 330 kg 2020 mm 2450 mm 770 mm 390 kg Sypací lžíce Avant válcový sypač Sypač je jako lžíce a na dně má uložený válcový vydávací mechanismus na posyp. Je možné použít chemii nebo inert. Sypač sype pouze pod sebe pruh posypu pod válcem. Posyp je nakládán do sypače jako do lžíce. Model Pracovní záběr 900 mm 1500 mm Objem 200 litrů 500 litrů Hmotnost 120 kg 270 kg Pohon Hydraulicky Hydraulicky Obj číslo A2947 A Agresivní kartáč Agresivní koště na odstraňování plevele z cest apod.. Kartáč lze natočit ve směru jízdy doleva nebo doprava Průměr kartáče Materiál Výška Délka Hmotnost Obj. číslo 600 mm Ocel 530 mm 1100 mm 85 kg A36594

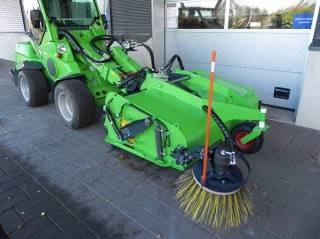

57 57 Zametač BEMA Komunal DUAL Robustní a kompaktní provedení zametače. Ve standardu jsou zametače vybaveny systémem plovoucí polohy, mechanickým stranovým natáčením a sběrnou nádobou. Na přání lze zametač dovybavit přimetacím kartáčem a vodním zkrápěním. DUAL znamená, že lze zametač využít jak k zametání se sběrem, tak i po jednouché úpravě (zvednutí zásobníku) na zametání beze sběru. BEMA 400 Pro AV 200,300,400 BEMA 520 Pro AV 500,600,700,R Pracovní záběr Průměr kartáče 400 mm 400 mm 400 mm Hmotnost 215 kg 223 kg 230 kg Objem zásobníku na smetky 130 litrů 150 litrů 160 litrů Pracovní záběr 1250 mm 1550 mm 1850 mm Průměr kartáče 520 mm 520 mm 520 mm Hmotnost 223 kg 230 kg 245 kg Objem zásobníku na smetky 130 litrů 160 litrů 190 litrů BEMA 400 BEMA 520 Zametač Avant se sběrem Zametač se sběrem je další kompletně přepracovaný produkt od výrobce Avant. Hlavní kartáč je opět vlečený jako u zametače na sníh, čímž je docíleno optimálního plavání zametače při dosažení dlouhé životnosti výpletu. Závěs má v sobě převzatou plovoucí polohu AVANT OPTIFLOAT s ventilem zajišťujícím bezpečnost obsluhy. Sběrná nádoba je integrována do rámu zametače čímž je výrazně zkrácena stavba celého stroje a tím i zajištěna jeho kompaktnost. Otevírání nádoby na smetky je hydraulické. Zametač je možno dovybavit levým nebo pravým přimetacím kartáčem s nájezdovou pojistkou. Dále je možno zametač dovybavit zkrápěním. Pracovní záběr Celková šířka Průměr kartáče Vyprazdňování Objem zásobníku Objem nádrže na vodu Hmotnost základního stroje Objednací číslo Objednací číslo přimet.kartáče Objednací číslo zkrápění 1500 mm 1800 mm 550 mm Hydraulicky 200 litrů 150 litrů 425 kg A35602 A35698 A35642

58 58 Zametač na sníh Avant Nová koncepce zametacího kartáče na sníh spočívá v tom, že je kartáč vlečen a nikoliv tlačen. Tím, že je vlečen je docíleno lepšího a efektnějšího přítlaku na podklad a zároveň s tím je redukováno nadměrné opotřebení kartáče samotného. Další výhodou tohoto systému zavěšení je optimální plovoucí poloha a kopírování podkladu bez použití opěrných kol. Čep stranového natáčení je umístěn v optimálním středu zametacího válce, čímž je eliminováno stranové posouvání při natáčení do strany. Stranové natáčení je krokovým elektromotorem a je nezávislé. Velice ergonomicky jsou řešené odstavné nohy rychlé odstavení bez nutnosti použití nářadí. Technická data Pracovní záběr 1100 mm 1500 mm 2000 mm Celková šířka 1370 mm 1770 mm 2270 mm Průměr kartáče 550 mm 550 mm 550 mm Stranové natáčení Manuál Elektrickým krokovým motorem Úhel natáčení +/- 25 +/- 25 +/- 25 Hmotnost 170 kg 200 kg 260 kg Objednací číslo A36067 A35284 A35583 Objednací číslo zkrápění -- A35588 A35278 Objem nádrže na vodu litrů 100 litrů Postřikovač / myčka Jednoduché a kompaktní zařízení určené na nízkotlaké mytí ploch od prachu a nečistot a nebo po jednoduché přepnutí možnost využití tlakové pistole s tlakem vody až 200 barů. Na samonavíjecím bubnu je k dispozici 20 metrů hadice. S M L Maximální průtok 30 l/min 30 l/min 50 l/min Maximální tlak 200 bar 200 bar 220 bar Objem nádrží 280 litrů 560 litrů 840 litrů Šířka lišty/ počet 1500 mm 1800 mm/ mm/9 trysek /8 Natáčení lišty Mechaniky Hydraulicky Hydraulicky Rozměry - Š/V/D 1250/1143/ /1100/ /1100/ 1655 Hmotnost 95 kg 228 kg 277 kg Objednací číslo A37012 A37013 A37014 S M L

59 59 ECLIP ekologická likvidace plevele horkou vodou / ekologické mytí horkou tlakovou vodou Technická data Maximální teplota: až 120 C Výkon ohřevu: kw Objem nádrže na vodu: 560 litrů Průtok horké vody: 3-15 litrů/min Průtok studené vody: 0-30 litrů/min Ohřev vody: naftový kotel se spotřebou 8,3 9,3 kg/hod Pracovní tlak: bar Šířka hlavní lišty : 1,45 metru Pracovní záběr hlavní lišty: cca 1 metr Pracovní záběr ruční pistole : 200 mm Délka hadice na bubnu: 20 metrů Jedinečná technologie na omezení růstu plevelných rostlin. Smáčení vařící vodou způsobí rozpad buněčné strukturyzánik bílkovin tzn. rostlina uschne. Další přidanou hodnotou je možnost mytí obecního a městského mobiliáře jako jsou odpadkové koše, lavičky, podstavce apod. Tlaková voda v kombinaci s vysokou teplotou zaručeně zničí i mech a jiné odolné rostliny. Ani žvýkačky nejsou pro horkou vodu problém. Plevel lze likvidovat ruční pistolí s lištou širokou 200 mm a nebo hlavní lištou o šíři 1,45 metru umístěnou pod hlavní nádrží. Tato lišta je rozdělena na tři sekce a v jednu chvíli mohou být v provozu současně 2. To znamená že pracovní záběr hlavní lišty je cca 1 metr. Toto řešení je vhodné na velké plochy a nebo mlatové cesty. Ruční pistoli naopak použijeme v špatně přístupných místech. Hadice dlouhá 20 metrů nám umožní se do těchto míst dostat.

60 60 Sekačky a mulčovače s vertikální osou rotace Sekačka s vertikální sou rotace pro intenzivní péči o trávník. 4 opěrná kola s možností nastavení výšky sečení od 25 do 100 mm Jištění při nárazu nože na překážku Pohon hydromotorem Mechanická plovoucí poloha Model Pracovní záběr 1200 mm 1500 mm Počet nožů 2 3 Hmotnost 170 kg 220 kg Objednací číslo A35965 A34528 Standardní Zavřený mulč Stranový výhoz provedení Příslušenství Stranový výhoz A35965 Mulč KIT A34528 Podohradníkový mulčovač Úpravy mulčovače A36013 nebo A34530 přesazení do strany pomocí muzikusu apod. jedná se o úpravy podle konkrétních přání zákazníka A36013 A34530 Sekačka se sběrem Vertikální dvou nebo třínožová sekačka se sběrem. Tato sekačka je určená pro intenzivní údržbu ploch. Sběr obstarává hydraulicky poháněná turbina. 4 opěrná kola s možností nastavení výšky sečení od 25 do 100 mm Otevírání zásobníku mechanicky nebo elektricky Vyklápění zásobníku pomocí zvedacího ramene Model Pracovní záběr 1200 mm 1500 mm Počet nožů 2 3 Objem zásobníku 210 litrů 800 litrů Objednací číslo A35973 A34495 A35973 A34495

61 61 Cepová sekačka AVANT Cepová sekačka Avant je určena pro sečení ruderálních ploch s trávami a nálety do průměru 20 mm. Nože jsou na válci zavěšeny volně, takže se mohou volně pohybovat v případě nárazu na překážku. Vhodný na sečení luk, nedopasků, neznámých ploch. Nově přepracovaný v roce 2010 Inovovaný systém plovoucí polohy : Vertifloat Větší výkon sečení díky nové konfiguraci nožů Technická data Pracovní záběr 1200 mm 1500 mm Hmotnost 240 kg 270 kg Výška seče mm mm Nože Kladiva 16 ks Kladiva 20 ks Objednací číslo A36730 A36015 A36730 A36015 Bubnová sekačka Sekačka určená pro sečení vysoké trávy. Dva bubny proti sobě se otáčející jsou osazeny každý 4 výměnnými noži. A19115 pracovní záběr 1150 mm 2 bubny, 2 talíře, 4+4 nože A19135 pracovní záběr 1350 mm, 2 bubny, 2 talíře, 4+4 nože A19155, pracovní záběr 1550 mm 2 bubny, 2 talíře, 4+4 nože Mulčovače HUMUS Model Provedení Pracovní záběr Vhodné pro SMH 105 Safety 1,05 m AV220-AV600 SMH 125 Safety 1,25 m AV520-AV700 SMH 145 Safety 1,45 m AV630-AV700 SMH 155 Safety 1,55 m AV635 - AV700 SMH 175 Safety 1,75 m AV700

62 62 Nakladače Avant 2018 Lištová sekačka Lištová sekačka určená na sečení vysoké trávy Pracovní záběr 1450 mm Hmotnost 100 kg A /LPG S S i i 523AG R AG R R E 523AG R AG R R E 523AG R AG R R E Přesazení nářadí mezikus Díky tomuto muzikusu je možné posunout adaptér o 600 mm mimo osu nosiče a to buď doleva nebo doprava. Vhodné při kombinaci s mulčovačem při práci na krajnici. A37097 A37166 A34893 A37535 Mezikus Mezikus Mezikus Mezikus mm posun doprava mm posun doleva mm posun doprava mm, hydraulický posuv do stran 225/LPG S S i i Příkopová sekačka McConnel PA3530FM Příkopová sekačka McConnel v úpravě na upínací desku AVANT Velice kompaktní na transport Maximální horizontální vyložení 3.5 m Ovládáním pomocí vlastního rozvaděče Hydraulická nájezdová pojistka Paralelogram Plovoucí poloha ramene a adaptéru Elektronické ovládání Monolever, elektrické zapínání rotoru Technická data PA3530 Specifikace SKIDSTEER MONO ERC Minimální výkon nosiče v kw(ps) 18(25) Minimální hmotnost nosiče v kg 1300 Maximální vyložení od osy nosiče 3.50 Objem olejové nádrže v ltr 66 Hmotnost včetně oleje (kg) 400 Cepová hlava 1000, pracovní záběr 1.00 m /LPG S S i i

63 63 McConnel SWINGTRIM nůžky na živé ploty Hydraulické nůžky na živý plot, pracují vlevo nebo vpravo od nosiče. Určené pro nosiče s výkonem hydrauliky l/min, upnutí Avant. Hmotnost nosiče od 600 kg. Lišta dokáže useknout větve do průměru 25 mm, pracovní záběr 1.20 m nebo 1.50 m. Pracovní záběr 1.20 m oder 1.50 m Maximální síla větve cca 25 mm ø Práce vlevo i vpravo Lišta otočná o 250 okolo závěsu Elektronické ovládání XTC MINI Technická data Swingtrim 320 Swingtrim 350 Specifikace CABLE cw 1.2M;LOW CABLE cw 1.5M;LOW Pracovní záběr v m Vyložení v m Pracovní výška v m Hmotnost v kg Teleskopický upínač na nůžky na větve Slouží k agregaci nůžek na větve na nakladač Avant. Umožňuje nůžky posunout do strany a natočit o 90 Výsuv do boku 70 cm Otáčení adaptéru o 90 Nájezdová pojistka na přání Upnutí adaptéru na čtyřhran 70x70 mm Maximální výškový dosah 4,8 metru Zařízení je bez pracovního adaptéru! Sběrač listí Sběrač listí je určen ke sběru listí v parcích, areálech.. Rotační kartáč o šíři 1200 mm listím zvedne a odlepí, výkonná sací turbína jej pak dopraví do sběrného boxu. Otáčky kartáče lze nastavit. Box pak lze pomocí ramene nakladače zvednout nad kontejner a elektricky otevřít čímž dojde k jeho vyprázdnění. Pracovní záběr Objem zásobníku Hmotnost 1200 mm 800 litrů 330 kg A34714

64 64 Finišer Avant TARBOX Ekonomicky zajímavé řešení finišeru na asfalt na opravu chodníků a parkovišť po výkopových pracích. Díky agregaci s nakladačem Avant je to velice mobilní a kompaktní zařízení, které lze snadno převézt mezi zakázkami a je schopno udělat práci i v hůře dostupných prostorech. A díky přítomnosti nakladače Avant na zakázce má obsluha k dispozici výkonného pomocníka i na další práce. Plnění je možné přímo z korby nákladního vozidla Hydraulické šoupě na uzavření Možnost nastavení pracovní šířky od 300 mm do maxima Šířka 1200 mm 1300 mm 1400 mm Hmotnost 270 kg 290 kg 320 kg Objem 250 l 320 l 420 l Obj.číslo AVTB1200A AVTB1300A AVTB1400A Pasivní provzdušňovač Slouží k pasivnímu provzdušnění trávníků. Počet nožů : 120 ks Hloubka prořezu : 150 mm Pracovní záběr : 1500 mm Vertikutátor TRILO VCU 150 Aktivní vertikutátor, hydraulický pohon Slouží prořezu trávníku do hloubky 0,8-1 cm Tím se poruší travní plsť a tím je převedena vláha a vzduch ke kořenům trávníku. To se projeví výrazným proživením trávníku v krátké době. Pracovní záběr Hloubka prořezu Nože Vzdálenost nožů 1500 mm 0-4 cm, nastavitelné pevné, síla 3 mm 30 mm

65 65 Nakladače Avant 2018 Pařezová fréza Avant Efektivní nástroj na odstraňování pařezů. Agregace na upínací desku, samotný frézovací pohyb vykonáváme pohybem desky a nebo zatáčením kloubu. Hydraulický pohon Průměr disku Počet nožů Šířka Hmotnost A mm mm 168 kg 225/LPG S S i i 523AG R AG R R E Adaptér na dobývání a přesazování stromů Optimal model P 650 Jako předchozí stroj je i tento velmi vhodný pro zavěšení na Avanta, kompaktním tvarem a vysokou funkčností splňuje náročné požadavky na kvalitu práce a soudržnost balu. Velikost balu je volitelná ze tří rozměrů, ovládání je elektrohydraulické a také lze umístit do kabiny nosiče. Technická data: Horní průměr balu 65/55/45 cm Pracovní hloubka 32/28/23 cm Pracovní výška ( celková ) 66/65/64 cm Šířka uzamčených ramen 73/73/73 cm Šířka rozevřených ramen 142/132/122 cm Max průměr jež projde otevřenými rameny 71/61/52 cm Počet nožů 2 Vlastní hmotnost 298/289/281 kg Objem balu 0,065/0,046/0,027 m3 Příslušenství: 1 Sada nožů půlměsíc, Bal prům. 45 cm 1 Sada nožů, Bal prům. 55cm 1 Sada nožů, Bal prům. 65cm Upínací deska Avant Opěrné nohy /LPG S S i i 523AG R AG R R E

66 66 Adaptéry na dobývání a přesazování stromů Optimal - Model 650 O/S, Model 760 Profesionální dobývák stromů je produktem známé německé firmy Optimal OPITZ. Technická data: 650 O/S Horní průměr balu 65 cm 76 cm 90 cm Pracovní hloubka 49 cm 60 cm 60 cm Pracovní výška ( celk.) 125 cm 140 cm 150 cm Šířka uzamčených ramen 116 cm 89 cm 110 cm Šířka rozevřených ramen 137 cm 145 cm 150 cm Max průměr jež projde 58 cm 50 cm 70 cm otevřenými rameny Počet nožů Vlastní hmotnost 425 kg 470 kg 589 kg Objem balu 0,11 m 3 0,13 m 3 0,18 m 3 Příslušenství Upínací deska AVANT Opěrné nohy Silážové kleště vykusovač siláže A21276 Silážové kleště, šíře 1000 mm, hmotnost 245 kg, max. naložení kg A21257 Silážové kleště, šíře 1300 mm, hmotnost 280 kg, max. naložení kg Vidle s přidržovačem Vidle jsou určené na manipulaci s krmením, nakládání hnoje. Stejně tak ale pomůžou při nakládání větví a klestu, čí jiného biologického odpadu. A2868 A36299 A36313 A mm, těžká verze, AV , 85 kg 900 mm, těžká verze, AV , 100 kg 1050 mm, těžká verze, AV , 120 kg 1300 mm, těžká verze, AV , 130 kg

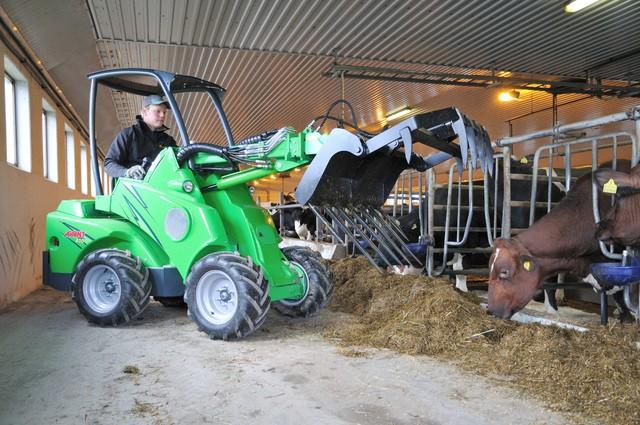

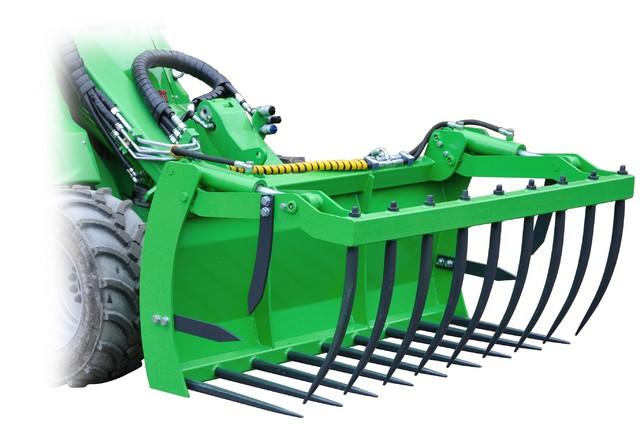

67 67 XL - vidle s přidržovačem Nový model vidlí s přidržovačem je určen pro modely AV 500, 600 a 700. Otevřená konstrukce vidlí umožňuje nabrat více materiálu do kleští bez ztráty viditelnosti. Dva hydraulické válce zajišťují lepší uchopení materiálu. A21385 XL mm, 190 kg A21384 XL 1300 mm, 200 kg A21380 XL mm, 215 kg Gumová stěrka Jednoduché nářadí na nakladače Avant určené k dočistění povrchu od nečistot. Zejména vhodná je tato stěrka k úklidu stáje s mělkou podestýlkou, dočistění stáje po vyklizení hluboké podestýlky. Dále se osvědčila při úklidu komunikace od nečistot od traktoru, manipulátoru apod. V neposlední řadě našla tato stěrka své uplatnění i v zimní údržbě při rychlém úklidu sněhu na větších prostranstvích a plochách. Pracovní záběr nastavitelný na 1450 / 1850 / 2450 mm Výška stěrky 330 mm Nastavení záběru mech. Břit guma Hmotnost 70 kg Krmný zásobník Jednoduchý adaptér na zakrmování. Řetězovým dopravníkem je možné vyprázdnit zásobník na levou nebo na pravou stranu. Tento zásobník je ideální pro zakrmování směsi po promíchání v míchacím voze. Krmný zásobník s řetězovým dopravníkem Objem 650 litrů Hmotnost 240 kg Šířka 1370 mm Obj. číslo A21000

68 68 Talířové koště Slouží k přihrnování potravy v chovu dobytka. Průměr / pracovní záběr 1000 mm materiál nylon Hmotnost 70 kg A2971 Přihrnovač krmení Jednoduché zařízení na přihrnování krmení ke žlabu. Průměr kola 80 cm Přihrnovač krmiva Jednoduchý nástroj na přihrnování krmiva. Pracovní záběr Celková šíře Hmotnost A mm 1635 mm 120 kg

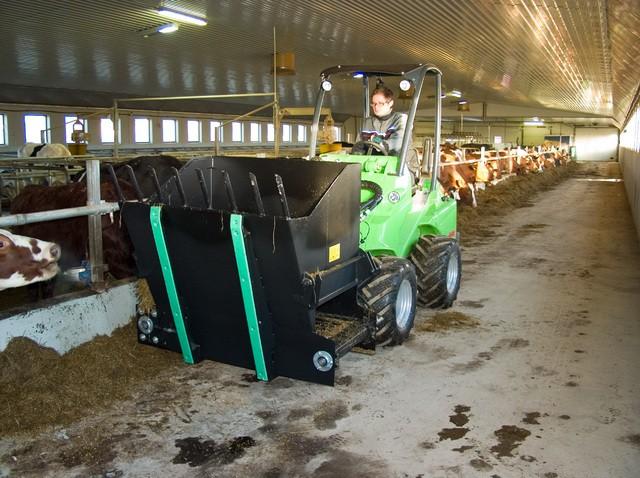

69 69 Krmná lžíce na obilí a mouky A1194 Krmný zásobník kombinovaný se lžící 1 x hydraulicky poháněný šnek, vyprazdňuje na pravou stranu A36559 Krmný zásobník kombinovaný se lžící 1 x hydraulicky poháněný šnek, vyprazdňování ne levou stranu Objem 300 litrů Průměr šneku 200 mm Šířka 1100 mm Hmotnost 90 kg Díky konstrukci zásobníku lžíce - lze snadno zásobník naložit jako lžíci Distribuční lžíce Lžíce určená na distribuci pilin, slámy, štěpek a jiného drobného materiálu. Pás umístěný u dna je schopen vyhodit hmotu až do vzdálenosti 3-4 metry v závislosti na otáčkách motoru. Lžíce může být levostranná nebo pravostranná. Objem 800 litrů Šířka pásu 300 mm Rychlost pásu 0-10 m/s Výška 1270 mm Šířka 1400 mm Hmotnost 340 kg A36532 Kleště pro manipulaci kulatých balíků Nářadí sloužící k jednoduchému transportu kulatých balíků sena a senáže do průměru 150 cm a hmotnosti 1200 kg. Průměr balíku od 90 do 150 cm Maximální hmotnost balíku 1200 kg Maximální otevření 160 cm

70 70 Kleště pro manipulaci hranatých balíků Kleště jsou určeny pro manipulaci hranatých balíků. Velikost balíku cm Maximální hmotnost balu 1000 kg Hmotnost 140 kg A Hroty na kulaté balíky Hroty / vidle na kulaté balíky, dva trny Šířka 1220 mm délka trnů 1150 mm A Manipulátor na kulaté balíky Manipulátor je velice jednoduché zařízení na převážení kulatých balíků, bez toho aby se poničila krycí fólie nebo vázací síť. Zejména vhodné na manipulaci senážových balíků. Minimální průměr balíku Hmotnost Obj. číslo 1035 mm 83 kg A36262

71 71 Hroty na hranaté balíky Hroty / vidle na hranaté balíky, tři trny Šířka 1005 mm délka trnů 1145 mm A AV Pomocný zdvih Výška zdvihu 3800 mm Nosnost 430 kg Hmotnost 300 kg A19915 Hroty na manipulaci balíků A19915S Manipulátor na Big Bagy Nářadí na snadnou manipulaci Big Bagů s osivem, stavebními hmotami, sypkým materiálem apod. Šířka Výška oka Hmotnost A mm 1200 mm 80 kg

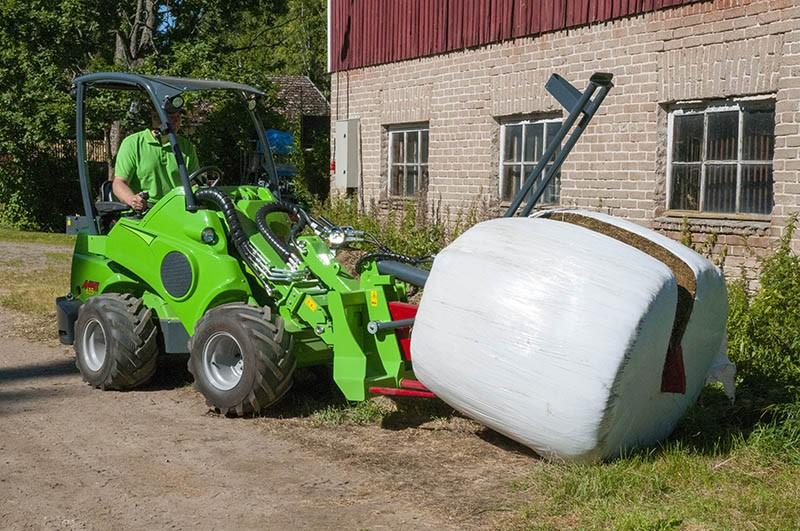

72 72 Nakladače Avant 2018 Kráječ senáže Kráječ senáže slouží k rychlému rozdružení senážových balíků. Obzvláště výborně pracuje i se zmrzlými balíky. Balík můžeme před samotným rozdružením přepravit na místo a až tam jej rozkrojit. Řezná síla Délka Délka nože Hmotnost A ,2 tuny 2,05 metru 1987 mm 305 kg 225/LPG S S i i 523AG R AG R R E i 523AG R AG R R E i 523AG R AG R R E Tříbod Jedná se o redukci upnutí na tříbodové upnutí KAT I/II. Rychloupínací háky zvyšují efektivitu připojení. Zařízení je obzvláště vhodné pro jednoduchou manipulaci s nářadím na traktor ve stísněných prostorech při uskladňování, mytí, údržbě apod.. Hmotnost Připojení 57 kg KAT II (KAT I na přání) A /LPG S S i Sběrač koňského hnoje Sběrač je jednoduchá lišta ve tvaru hřeben, upevněná na břitu lžíce. Jedná se tedy o nástavbu na lžíci. Jednoduchým pohybem lze takto sbírat do lžíce koňský hnůj kdekoliv v jízdárně či na pastvině. Šířka Hmotnost 950 mm 29 kg A /LPG S S i

73 73 Brány do koňské arény Stroj na přípravu plochy koňské arény. Jednoduché radličky připraví a nakypří podklad, poté jej radlice rozhrne a urovná a jako poslední jede prutový válec, jež povrch dočistí. Na pravé straně je výškově i dálkově nastavitelná radlička na odhrnování materiálu od zdi. Právě opěrné kolo zajišťuje nepoškození stěn arény při jízdě podél. Transport je na dvou zadních kolech, zvedaných hydraulicky. Pracovní hloubka je nastavována vřetenem na zadním prutovém válci. Brány jsou taženy za strojem na závěsu ISO 50. Pracovní záběr 1350 nebo 1600 mm. Pasivní zametač Jednoduché koště na odklízení hrubých nečistot z povrchu. Minimální prašnost z důvodu absence rotujících částí a jednoduchá agregace dělají z tohoto zařízení vynikajícího pomocníka. Šířka 1300 mm A34055 Šířka 2000 mm A36453 Adaptér na transport včelích úlů Zařízení je adaptér ( nářadí ) na multifunkční nakladače Avant. Je to nástavba-rozšíření paletizačních vidlí na stroje Avant. Obsluha může díky tomuto zařízení jednoduše a hlavně bezpečně přepravovat včelí úly přes náročný terén. Polo-automatické vyrovnávání bočního a podélného Hydraulický přidržovač s nastavením kroku a tlaku ( předejdete tím poškození úlů ) Možnost přepravy 2 rozdílně vysokých úlů najednou vedle sebe. To vše díky propracovanému přidržovači. Hroty sklopné, délka na přání cm Maximální výška úlů 120 cm, Nosnost zařízení 700 kg AV0054

74 74 Nakladače Avant 2018 Naviják Jednoduchý hydraulicky poháněný naviják na přibližování dřeva 30 metrů lana Síla 1000 kp Maximální rychlost 2,3 m/s Hmotnost A /LPG S S i i 523AG R AG R R E i i 523AG R AG R R E i i 523AG R AG R R E Vlek na svoz dřeva Jednoduchý vlak s klanicemi na svoz dřeva. Dvě nápravy lépe roznesou zatížení na podklad. Celková nosnost Vlastní hmotnost Celková hmotnost Šířka A kg 130 kg 800 kg 1200 mm 225/LPG S S 750 Kleště na kulatinu Průměr kulatiny Šířka kleští Maximální otevření Hmotnost Otoč o 360 A37457 A mm 260 mm 822 mm 82 / 101 kg mechanicky / hydraulicky kleště s volnou otočí kleště s hydraulickou otočí /LPG S S 750

75 75 Třístranné přívěsy Avistech Robustní přívěs s třístranným sklápěním, určený pro přepravu materiálu v terénu. Po odebrání bočnic lze z přívěsu vyrobit plato., Standardní výbava - Závěs na ISO 50, odstavná noha Avistech01 Avistech02 Celková hmotnost 1200 kg 1800 kg Užitečná hmotnost cca 900 kg cca 1400 kg Rozměry lož.plochy 1710x1125mm 2240x1350mm Výška bočnic 300 mm 300/500 mm Celková šířka mm Pneumatiky 165x80 R13 23 x 8,50 R12 Příslušenství Nájezdová automatická brzda Výška bočnic 500 mm Klanice Rampovač Avant Těžká varianta rampovače na stroje Avant na manipulaci kulatiny. Celková šířka 845 mm Výška 990 mm Hmotnost 180 kg Objednací číslo A415691

76 76 Závěs pro manipulaci přívěsů ISO 50 Čelní závěs ISO / čep 20 Zařízení umožňující jednoduchou manipulaci vozíků a jiných přívěsů. Čelní upnutí zajišťuje dobrou viditelnost manipulovaného přívěsu. Hmotnost 34 kg Objednací číslo A35592 Vyvážecí vlek Avistech Robustní konstrukce Posuvná pendel náprava Klanice 3 páry Délka užitné plochy 3 metry Vlastní hmotnost 350 kg Nosnost 1500 kg Vpředu ochranný štít Schránka na nářadí na oji Mechanická odstavná noha Možnost naložení kulatiny 3 metry nebo metrové dřevo Pneumatiky 23x HD Připojení ISO 50 Zadní skupinová světla Příslušenství Nakládací rameno s opěrnými patkami dosah hydraulické ruky 3,2 metru Zvedací síla ruky 415 kg na 2 metrech, 280 kg na max 3,2 metrech Ložná plocha (3x1,3 metru), bočnice 0,4 metru, možnost odebrání na plato Třístranný sklápěč ložná plocha doplněná o hydrauliku (teleskopický píst..) Pohon kol kombinace hydromotorů a uzavřených řetězových převodů pohon všech kol s možností vyřazení Hydromtory PARKER typ GEROTORMOTOR s uložením Požadavky na nosič min 25 litrů / min při 100 barech Spínání pohonu elektricky z nosiče Střihací kleště na kulatinu Kleště na střihání dřeva až do průměru 19 cm. Kleště dřevo sevřou a ve finální fázi sevření jej uštípnou o protiostří. Dřevo může obsluha buďto kontrolovaně uložit anebo ihned kleště uvolnit a strom nechat padnout. Hmotnost Maximální otevření čelistí A kg 770 mm

77 77 Štípací automat AVANT Inovované nářadí na výrobu palivového dřeva je na severu velice populární. Jednoduchý automat napojený na hydrauliku nosiče Avant řetězovou pilou uřízne dřevo do maximálního průměru 300 mm a ve druhém kroku jej štípne. Je možné navolit, jestli chcete štípat křížem, či pouze rovným břitem. Mazání řetězu pily má samostatnou nádrž. K automatu je možné připojit dopravník pro nakládání naštípaného dřeva například do kontejneru. Technická data Maximální průměr dřeva Délka, na kterou uřízne automat poleno Štípací síla Délka dopravníku Hmotnost bez dopravníku Objednací číslo Ob.číslo dopravníku 300 mm Max 450 mm 5,6 tuny 2,3 metru 75 kg A A65673 Kotoučová pila na dřevo Efektivní a jednoduchý nástroj na výrobu palivového dříví. Kotouč o průměru 700 mm nařeže dříví na polena o libovolné délce, na štípacím kuželu vlevo lze pak větší polena rozštípat. Ve dvou krocích tak získáte palivové dřevo na uložení. Max průměr Štípací kužel Hmotnost cca 300 mm průměr 100 m 175 kg A35823 Štípač na dříví Jednoduchý štípač na polena o délce 600 nebo 1000 mm. Dvourychlostní hydraulika výrazní zvýší efektivitu práce. Výška štípacího klínu je nastavitelná ( klín nebo kříž ). Maximální pr. polena 400 mm 400 mm Délka polena 650 mm 1000 mm Štípací síla 7,6 t 9 t Hmotnost 150 kg 250 kg Obj.číslo A A413195

78 78 Nakladače Avant 2018 Štěpkovač CH100 Jednoduchý štěpkovač na větve do průměru max 100 mm Kotouč se dvěma noži Vkládání hmoty bez posuvu Výstupní komín otočný podle svislé osy o 360 Pohon hydraulikou nosiče Délka štěpky 13 mm Hmotnost 210 kg Obj. číslo A /LPG S S i i 523AG R AG R R E Štěpkovač CH150 Štěpkovač je vybaven automatickým podáváním materiálu. Funkce NO STRESS štěpkovač monitoruje otáčky kotouče a rychlost přísunu materiálu a v případě potřeby ( zadušení štěpkovače ) přibrzdí přísun materiálu. Heavy duty konstrukce. Životnost nožů do broušení je cca motohodin podle čistoty a kvality štěpkovaného materiálu. Maximální průměr hmoty 150 mm Šířka 1745 mm Hmotnost 490 kg A /LPG S S i i 523AG R AG R R E 320S i i 523AG R AG R R E Kleště na kameny Probst FTZ - I Možnost rozevření kleští Nosnost Hmotnost FTZ uni 15 Možnost rozevření kleští Nosnost Hmotnost /LPG mm 900 kg 55 kg mm 1500 kg 85 kg 313S 745

79 79 Kladeč dlažby Nářadí na pokládání zámkové dlažby v požadované skladbě cihel. Čelisti uchopí řadu cihel z palety, dorazy tuto řadu přeskládají podle potřeby a Avant ji odveze na místo. Díky rotátoru, na kterém je kladeč zavěšen je manipulace velmi jednoduchá a rychlá. Šíře úchopu Celková šířka Zvedací kapacita Hmotnost A mm mm 400 kg 230 kg Překopávač kompostu řada AVP Překopávač kompostu AVP je robustní stroj, který rozšiřuje možnosti využití nakladačů Avant v oblasti zpracování bioodpadu na menších kompostárnách a deponiích. Míchací hřídel je vybavena výměnnými řeznými žabkami, které jsou schopné zpracovat a větší kusy odpadu ( rostlinné a stromkové baly, nezmuločvaná tráva ) a je schopna načít i například větve, čímž výrazně urychlí proces tlení. Lopatky promíchávanou hmotu dokonale homogenizují tzn. vytváří základ pro vynikající kompost. Jako pojistka proti přetížení slouží v první řadě robustní Hardy spojka, která tlumí rázy od míchání a v druhé řadě pak pojistný ventil na rozvaděči. Tento ventil v případě zastavení se hřídele o pevnou překážku přepustí olej do nádrže a zamezí tak poškození překopávače. Použitím překopávače AVP lze výrazně zkrátit produkční dobu kompostu. Překopávač kompostu lze dovybavit zkrápěním urychlovači kompostu. Nádrž je zavěšena na zadním závěsu a urychlovače jsou dopravovány k překopávači elektrických čerpadlem. Pro transport je na překopávači z čela připevněna ještě jedna deska. Tím se převozy značně zjednoduší. Technická data Překopávač AVP200 Překopávač AVP220 Maximální šířka hrobu/pásu 200 cm 220 cm Výška hrobu do 130 cm do 130 cm Nástroj Míchací lopatky s výměnnými Míchací lopatky s výměnnými řeznými žabkami 75 ks Pohon hydromotorem minimální průtok cca 50 litrů / min při 200 barech Pojistka Hardy spojka Hardy spojka Minimální požadavky na nosič AV 635 a vyšší AV635 a vyšší Hmotnost 450 kg 470 kg Příslušenství Kompletní hospodářství na aplikaci tekutých urychlovačů kompostu, 100 nebo 200 litrů nádrž řeznými žabkami 90 ks minimální průtok cca 50 litrů / min při 200 barech

80 80 POWER PACK Elektrocentrála Elektrocentrála je dostupná ve dvou velikostech 3,5kVA a 6,5 kva. Menší model je jednofázový (2x230V), vetší model je třífázový (2x230V a 1x400V). Elektrocentrála je poháněna z přídavné hydrauliky nosiče a je ideální jako zdroj energie v místech, kde prodlužovací kabel je již problém. Může být umístěna vpředu na desce anebo vzadu nad motorem na pomocném rámu. Tento rám lze odklopit kvůli zachování servisního přístupu k motoru. Zadní montáž nelze u AV200,300 a R. Kompresor Vhodné pro : 3,5kVA od AV313 výše 6,5kVA od AV525LPG výše Kompresor je umístěn na čelní desce, je poháněn přídavnou hydraulikou a je schopen dodat 400 litrů/min při 8barech. Je vhodný pro pohon ručního nářadí, čistění, obsluhu pneumatik apod.. Opět může být kompresor alternativně umístěn na zádi nakladače na pomocném rámu. Vhodný pro všechny modely Možná zadní montáž jako u elektrocentrály modely Tlaková myčka Tlaková myčka je opět poháněna přídavnou hydraulikou a je schopna dodat výkon 30 litrů vody při 200 barech. Na samonavíjecím bubnu je umístěno 30 metrů hadice s pistolí. Sací výkon je do 3 metrů pod úroveň agregátu. Vhodné pro všechny modely. Pozn: pro výkon 30 litrů/200bar je potřebný minimální výkon hydrauliky 45 litrů/min. Možná zadní montáž jako u elektrocentrály modely

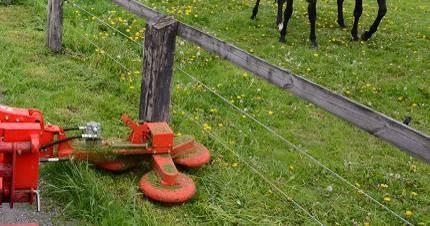

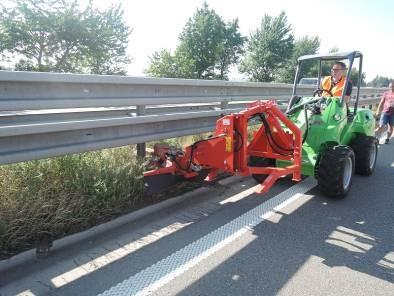

81 81 Podohradníkový a podsvodlový mulčovač Kneilmann Zaunkonig Velice výkonný podohradníkový/podsvodidlový mulčovač určený na nakladače Levo nebo pravo stranné provedení nutno řešit z výroby Nájezdová pojistka Výška hlavy 25 cm Možnost kopírování terénu do +45 a do -30 Pracovní nástroj tři disky každý disk má dva nože a dva nylonové vlasce. Díky vlascům Zaunkonig dokonale obseče každý sloupek. Technická data Pracovní záběr Hmotnost Transportní šířka Transportní výška Pracovní rychlost Minimální požadavky při 200 bar 950 mm 220 kg 1300 mm 1200 mm do 4 km/hod 30 litrů / min

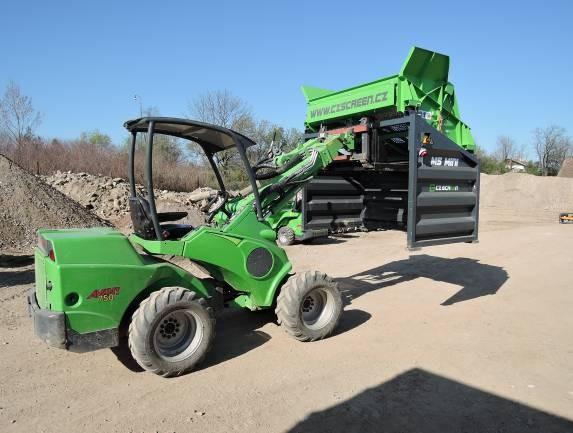

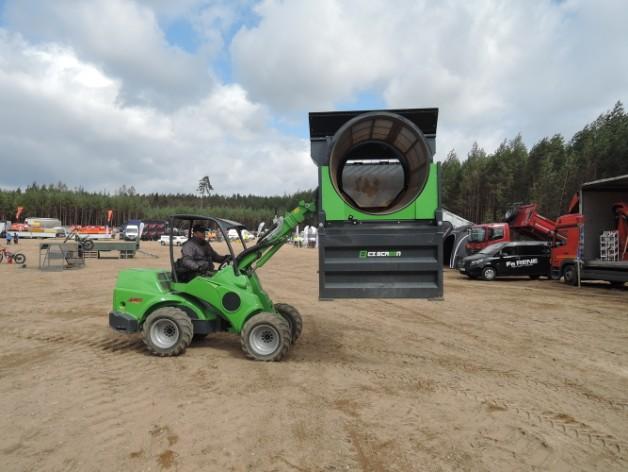

82 82 Vibrační síta CZ SCREEN Jednosítné nebo dvousítné vibrační síto CZ Screen je vhodné na třídění různých materiálů jako je kompost, písek, zemina, suť Další využití pak síta naleznou například při odprašování kamene, dlažby apod. Dvousítná provedení lze doplnit o dělící příčku a třídit tak materiály na tři frakce. Velikost frakcí e volitelná. Technická data Typ Micro MS MINI MS MIDI MS BIG Počet sít Hmotnost 380 kg kg kg kg Šířka lopaty 175 cm 180 cm 200 cm 240 cm Příkon 400V/300W 400V/550W 400V/550W 400V/1100W Bubnové třídící síto MDS Průměr bubnu 1200 mm Délka bubnu 1670 mm Šířka lopaty 190 cm Hmotnost 960 kg Regulace otáček bubnu Volitelná frakce
