OEM MANUÁL TEPELNÝCH ČERPADEL
|
|
- Zdenka Bártová
- před 6 lety
- Počet zobrazení:
Transkript
1 Katalog: AM, AQ, BA, EM Dokumentace: PGD1 MANUÁL Edice: 12 OEM MANUÁL pco 5 /pgd DIGITÁLNÍ OVLADAČ TEPELNÝCH ČERPADEL AirMaster, AquaMaster, EasyMaster, BoxAir MASTERTHERM tepelná čerpadla s.r.o. Václavské Náměstí 819/43, Praha 1 Czech Republic info@mastertherm.cz,
2 OBSAH: 1 Servisní nabídka/menu Topení Set Topení Nastavení Kompenzace, Nastavení Voda/ Vzduch Limity ohřevu Kompresor - Hystereze / Kompresor 2 - Offset Venkovní teplota Limit kompresoru Elektrokotel Limity Elektrokotel Řízení Elektrokotel Protimrazová ochrana Elektrokotel 2.stupeň Řídicí Logika Geometrická teplota Nastavení Zima/Léto - Automatické přepnutí Chlazení Set Chlazení Nastavení-bod A/B Teplota Vody/Vzduchu Limity Kompresor - Hystereze / Kompresor 2 Offset Relativní vlhkost - Nastavení Ochrana Rosného Bodu Pasivní chlazení Pasivní chlazení Info Brine Temperature Control Pokojové přístroje padx Stav pad Plánovač pad Konfigurace pad Konfigurace (funkce tlačítek) pad Konfigurace ( C) pad Konfigurace (HW) pad Debug (ladění) padxx Alarmy pad související kontrolní parametry Konfigurace Konfigurace Základní nastavení Konfigurace Časování Konfigurace - Nastavení 2 kompresorů Konfigurace - Časování čerpadla Konfigurace - Vzdálené ovládání (HDO) Konfigurace TUV/Top./Chl. Časování Konfigurace - Hodiny kompresoru 1, statistika Konfigurace - Hodiny kompresoru 2, statistika Konfigurace - servis, operační doby Konfigurace - Hodiny čerpadla Konfigurace - Elektrokotel (EK) Konfigurace - Tepelné čerpadlo/jednotka
3 5.13 Konfigurace - Výběr čidel Konfigurace I/O část Konfigurace I/O část Konfigurace I/O část Konfigurace I/O - relé kompresoru Konfigurace I/O - Reverz.ventil Konfigurace I/O EVI/EK Konfigurace I/O -Top./Chl Konfigurace I/O - Analogové výstupy Čerpadlo Set Čerpadlo Top/Chl - Časování Čerpadlo Top/Chl -Topení Čerpadlo Top/Chl -Topení dt Mod (rezervováno) Čerpadlo Top/Chl - Chlazení Čerpadlo Top/Chl - Protimraz.ochrana Čerpadlo Top/Chl - Alarmy Čerpadlo Top/Chl Relé čerpadla Ventilátor (Zemní/vodní smyčka čerpadla) Set Ventilátor/Čerpadlo - Časování Ventilátor/Čerpadlo -Topení Ventilátor/Čerpadlo-Chlazení Ventilátor/Čerpadlo - On/Off Chlazení Ventilátor/Čerpadlo - Chlazení PID Ventilátor/Čerpadlo-Zimní chod/časovač Ventilátor/Čerpadlo - Relé Alarmy Set Alarmy nastavení - Protimrazová ochrana Alarmy nastavení - Nízký tlak (NT) Alarmy nastavení - Vysoký tlak (VT) Alarmy nastavení - Nízká vypařovací T (NV) Alarmy nastavení - Vysoká kondenzační T (VK) Alarmy nastavení - Výtlak vysoká T / Průtok / Alarmové Relé Odtávání Set Odtávání nastavení - Odtávání bod A Odtávání nastavení - Odtávání bod B Odtávání - Nucená diference Odtávání nastavení - Limit/Povoleno/Konec/Elektrokotel Odtávání nastavení - Časování Odtávání nastavení - Časování Odtávání nastavení - Teplá Voda Odtávání nastavení - Info Odtávání - odkazy na Tovární nastavení EExpansion Set Eexpansion info Eexpansion Nastav Eexpansion Nastav. - Reference Vypařování Eexpansion Nastav. - Reference Kondenzace EExpansion Nastav. - Kroky EExpansion Nastav. - Výkon EExpansion Nastav. - Typ Řízení
4 10.8 EExpansion Nastav. - DGT Nastav. DSuperheat EExpansion Nastav. - DGT Nastavení EExpansion Nastav.- DGT Nastav. PID EExpansion Nastav. - DGT Nastavení EExpansion Nastav. - SGT/DGT Nastavení EExpansion Nastav. - SGT Nastavení EExpansion Nastav. - SGT LOP EExpansion Nastav. - SGT SHL EExpansion Nastav. - SGT EVD EExpansion Info DGT EExpansion Info SDGT EExpansion Nastav. EVI 1.část EExpansion Nastav. EVI 2.část EExpansion Nastav. - Implicitní n Speed Set Speed Info Speed Nastav. Topení Speed Nastav.Chlazení Speed Offset - Žádané hodnoty Speed Nastav. PID Speed Nastav.Odtávání Speed Nastav.Odtávání PID Speed Konfigurace Speed Konfigurace - Nastavení Limitu Speed Mapa Kompresoru Speed Konfigurace Topení Skříně kompresoru Speed Stav Drive (Info) Seznam alarmů měniče kompresoru: Speed Stav Drive (vstup DC Drive) Speed Brine Control Evd Evolution Protokoly Set Ports Information (porty info) BMS Configuration BMS port (nastavení) BMS2 Configuration BMS2 port (nastavení) FieldBus Configuration FieldBus port (nastavení) FieldBus 2 Configuration plan Configuration Modbus Master Configuration Modbus Master 1st Configuration Modbus Master 2nd Configuration Carel Master Configuration I/O Konfigurace Analog input B1 až B3 (čidla) Analog input B4 až B5 (čidla) ID1 až ID8 Digital Inputs (digitální vstupy) Analog Outputs AO1 až AO4 (výstupy) DO1 až DO8 Digital Outputs (d.výstupy) I/O Konfig - pcoe Číslo I/O Konfig - pcoe Limity Ch1 až Ch
5 14.8 I/O Konfig. - pcoe Offset I/O Konfig pcoe nastavení I/O Konfig pcoe nastavení Ch1-4 (ID) I/O Konfig pcoe výstupy DO I/O Konfig pcoe - Parametry Topné/Chladicí okruhy T/CH okruhy TO1 (TOx) Nastavení - Topení T/CH okruhy TO1 (TOx) Nastavení - Chlazení T/CH okruhy TO1 (TOx) Kompenzace Nast T/CH okruhy TO1 (TOx) Nastavení provozního rozsahu T/CH okruhy TO1 (TOx) Nastavení funkce T/CH okruhy TO1 (TOx) Nastavení PID směšování T/CH okruhy TO1 (TOx) Nastavení Výstupu T/CH okruhy TO1 (TOx) Nastavení chodu T/CH okruhy TO1 (TOx) Nastavení Skupin T/CH okruhy TO1 (TOx) Nastavení HW (I/O) T/CH okruhy TO1 (TOx) Nastavení výstupů pro Alarm T/CH okruhy TO1 (TOx) Nastavení Jména T/CH okruhy TO1 (TOx) Nastavení - Alarm čidla T/CH okruhy TO1 (TOx) Nastavení Ochrany RB T/CH okruhy 1 až 6 souhrnná tabulka T/CH okruhy SOLAR T/CH okruhy SOLAR Nastavení konfigurace T/CH okruhy SOLAR Nastavení čerpadla T/CH okruhy SOLAR Nastavení teplotních čidel T/CH okruhy SOLAR Nastavení relé T/CH okruhy SOLAR Nastavení, info Alarm T/CH okruhy BAZEN T/CH okruhy BAZEN Nastavení filtrace T/CH okruhy BAZEN Nastavení, Offset T/CH okruhy BAZEN Nastavení, časovače filtračního čerpadla T/CH okruhy BAZEN Nastavení, vstupy T/CH okruhy BAZEN Nastavení, relé T/CH okruhy BAZEN Nastavení, relé manuální T/CH okruhy BAZEN Nastavení, Alarm čidla T/CH okruhy Ochrana Vysoké Teploty (OVT) T/CH okruhy OVT nastavení T/CH okruhy Univerzální Tstat 1 až T/CH okruhy Univerzální Tstat, UT1 až UT3 nastavení T/CH okruhy Diferenciální Tstat T/CH okruhy Diferenciální Tstat 4, UT4 nastavení Teplá voda (teplá užitková voda-tuv) TUV nastavení - Teplota, režim TUV nastavení - časování TUV nastavení Vstup/výstup TUV nastavení Anti Legionella TUV nastavení Ohřev Solárem

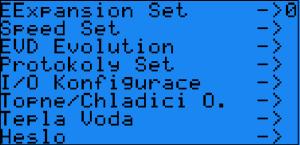

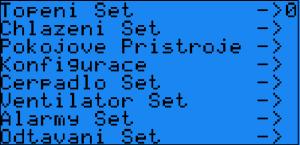

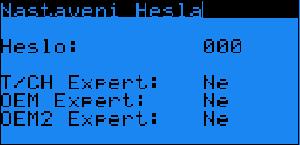

6 1 Servisní nabídka/menu Servisní menu umožňuje nastavení podrobných parametrů. Menu je rozděleno na samostatné části odpovídající různým funkcím tepelných čerpadel. Chcete-li vstoupit do servisního menu, stiskněte PRG na hlavní obrazovce (ikona). Zobrazí se dialogové okno pro zadání hesla. Tlačítky šipka nahoru/dolů zadejte správné heslo pro dosažení příslušné úrovně obsluhy. Potvrďte enter. Příslušný parametr se změní na ANO. Parametr: SP Rozsah/Přednast. Jednotka Popis Rozsah Kód hesla, dle uživatele * přístupového hesla H/C Expert - Ano/Ne - H/C Expert - přístupová úroveň OEM Expert - Ano/Ne - OEM Expert - přístupová úroveň OEM2 Expert - Ano/Ne - OEM2 Expert - přístupová úroveň * Dotazem na společnost Master Therm zjistěte/ověřte příslušná/další hesla. Upozornění: Zadání úrovní přístupu OEM / OEM2 umožňuje editační parametry, jejichž nesprávné nastavení by mohlo poškodit nebo zničit systém dotčeného tepelného čerpadla. Stisknutí tlačítka PRG otevře Servisní menu: Přesuňte kurzor na požadované nastavení/funkci a stiskněte tlačítko ENTER. 6
7 2 Topení Set Obecné nastavení hlavního topného okruhu (tepelného čerpadla). 2.1 Topení Nastavení Ekvitermní křivku vystihuje následující obrázek: Topení-teplota vody C B 30 C A 20 C Parametr: SP Rozsah/Přednast. Venku A (Teplotní 30.0 křivka Bod A) Hodnota: 20.0 Voda (Teplotní křivka Bod A) Venku (Teplotní křivka Bod B) Voda (Teplotní křivka Bod B) -15 C A37 * Hodnota: 20.0 A Hodnota: A38 * Hodnota: 30.0 Venkovní teplota C Jednotka Popis * Reálný teplotní rozsah je omezen provozním nastavením. +20 C C Bod A, definice venkovní teploty. C Bod A, definice teploty vody. Požadovaná teplota topné vody pro definovanou venkovní teplotu bodu A. 20,0 C je typické nastavení pro Podlahové vytápění a Radiátory. C Bod B, definice venkovní teploty. C Bod B, definice teploty vody. Požadovaná teplota topné vody pro definovanou venkovní teplotu bodu B. 30,0 C je typické nastavení pro Podlahové vytápění. 40,0 C je typické nastavení pro Radiátory. 7

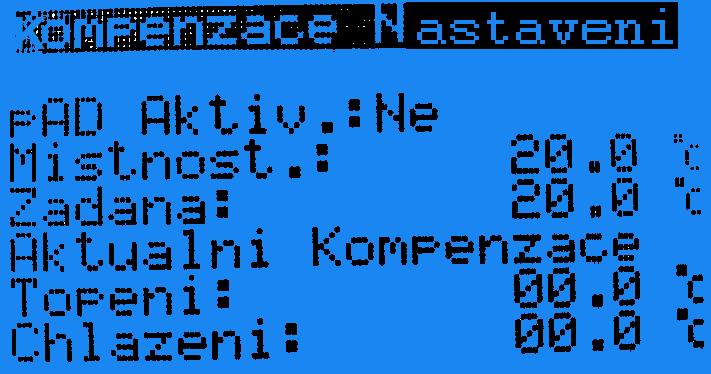

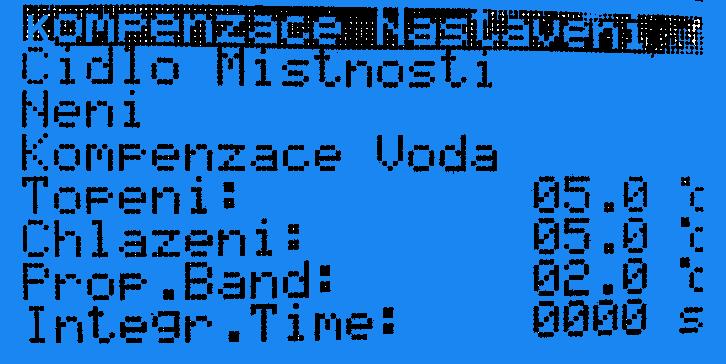

8 2.1.1 Kompenzace, Nastavení Na první stránce menu Topení, Nastavení stisknutím klávesy PRG vstoupíte do menu Kompenzace, Nastavení : Parametr: SP Rozsah/čidlo/přednast. Jedn. Popis pad Aktivní D242 Ano/Ne - pad0x Aktivita stav. Mistnost (Teplota místnosti) A /99.9 C Aktuální teplota místnosti. Zadana (Teplota místnosti) /99.9 C Žádaná teplota místnosti. Topeni (Aktuální kompenzace) A /99.9 C Výsledek kompenzace místnosti na požadovanou teplotu vody topení. Chlazení (Aktuální kompenzace) Čidlo místnosti (Teplotní) Topení (Kompenzace voda) Chlazení (Kompenzace voda) Prop. Band (Proporcionální pásmo) Integr. Time (Integrační čas) A /99.9 C Výsledek kompenzace místnosti na požadovanou teplotu vody chlazení. - B1-B5/pCO5, B1-B4/pCOe Neni Hodnota: B1/pCO5 A /99.9 Hodnota: 5.0 A /99.9 Hodnota: 5.0 A /99.9 Hodnota: 2.0 I Hodnota: 0 - Výběr teplotního čidla pro pokojovou teplotu, pokud je instalováno. Je-li připojen ovladač padx, je z něj teplota místnosti použita automaticky. C Maximální/minimální kompenzace teploty vody v režimu topení. C Maximální/minimální kompenzace teploty vody v režimu chlazení. C Proporcionální pásmo teploty místnosti pro výpočet kompenzace vody. S (sec) Doba integrace kalkulovaného výpočtu kompenzace vody. Nastavte na 0 pouze pro funkci Proporcionální pásmo. 8

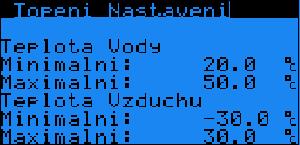

9 kompenzace +T teplota vody ohřev vody na požadov. teplotu kompenzace -T P/2 požadovaná teplota okolního vzduchu P/2 Obrázek výše ukazuje princip kompenzace pokoje. Kalkulovaná hodnota kompenzace vody je doplněna o hodnotu kompenzace počasí dle požadované teploty vody. Pokud není namontováno teplotní čidlo pokoje, ani ovladač pad01, systém automaticky předpokládá pokojovou teplotu 20,0 C. Když je požadovaná pokojová teplota nastavena uživatelem, kompenzace vody se tak přepočítá s virtuální pokojovou teplotou 20,0 C. 2.2 Voda/ Vzduch Limity ohřevu Zmáčknutím tlačítka Esc Escape se vrátíte do menu Topení Nastavení. Listováním (šipka dolů) se zobrazí další stránka menu: Parametr: SP Rozsah/Přednast. Minimální A /99.9 (Teplota Hodnota: 20.0 vody) Maximální (Teplota vody) Minimální (Teplota vzduchu) Maximální (Teplota vzduchu) A /99.9 Hodnota: 50.0 A /99.9 Hodnota: A /99.9 Hodnota: 30.0 Jedn. Popis C Minimální limit teploty vody pro žádanou hodnotu nastavení jednotky. C Maximální limit teploty vody pro žádanou hodnotu nastavení jednotky. C Minimální mezní teplota vzduchu (rozsahu) pro žádanou hodnotu nastavení. Toto není provozní limit jednotky. C Maximální mezní teplota vzduchu (rozsahu) pro žádanou hodnotu nastavení. Toto není provozní limit jednotky. 9

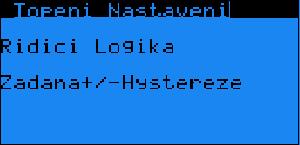

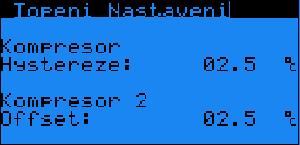

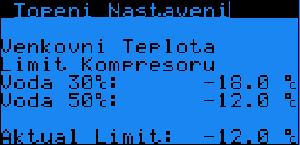

10 2.3 Kompresor - Hystereze / Kompresor 2 - Offset Na další stránce menu Topení Nastavení se zobrazí: Parametr: SP Rozsah/Předn. Jedn. Popis Kompresor A /99.9 C Nastavení řízení hystereze Hystereze Hodnota: 2.5 kompresoru. Kompresor 2 Offset A /99.9 Hodnota: 2.5 C Posun žádané hodnoty kompresoru č.2 pro jednotky s 2 kompresory. 2.4 Venkovní teplota Limit kompresoru Na další stránce menu Topení Nastavení se zobrazí: Parametr: SP Rozsah/Předn. Jedn. Popis Voda 30 C A /99.9 Hodnota: * C Provozní limit kompresoru pro teplotu vody 30 C. Voda 50 C A /99.9 Hodnota: * C Provozní limit kompresoru pro teplotu vody 50 C. Aktual Limit A /99.9 C Aktuální vypočtená mezní hodnota podle venkovní teploty. * Může se lišit podle typu jednotky: Typ jednotky: Voda 30 C Voda 50 C AQ AM EM BA BAI
11 Ukázka práce s hysterezí 3.0 C. Příklad: Kalkulovaný limit: C Teplota vypnutí bude: C Teplota zapnutí bude: C 2.5 Elektrokotel Limity Na další stránce menu Topení Nastavení se zobrazí: Parametr: SP Rozsah/Předn.hodnota.: Jedn. Popis Venkovní Teplota Limit A /99.9 Hodnota: 0 Aktuální Integrační Hodnota C Omezení venkovní teploty pro povolení sepnutí Elektrokotle (přídavného topení). A / C.*min Skutečná vypočtená hodnota integrálu deficitu tepla. 2.6 Elektrokotel Řízení Na další stránce menu Topení Nastavení se zobrazí: Parametr: SP Rozsah/Předn. Jedn. Popis Hysterezeze A /99.9 Hodnota: 2.5 C Hodnota hystereze pro řízení ohřevu. Offset A /99.9 C Posunutí žádané hodnoty Hodnota: 2.5 elektrokotle od žádané hodnoty kompresoru. Integral A40 0/999.9 C.min Pokud integrál deficitu tepla dosáhne Aktivační Integral Deaktivační Hodnota: 50.0 A41 0/999.9 Hodnota: 10.0 této hodnoty, je aktivován ohřev C.min Pokud integrál deficitu tepla dosáhne této hodnoty (záporné hodnoty), je ohřev deaktivován. 11

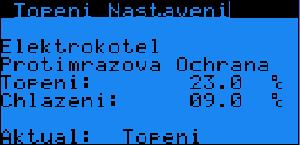

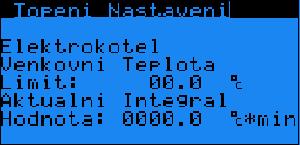

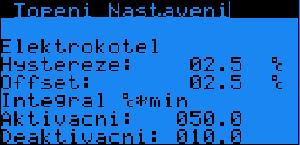

12 2.7 Elektrokotel Protimrazová ochrana Na další stránce menu Topení Nastavení se zobrazí: Parametr: SP Rozsah/Předn. Jedn. Popis Topení (Protimrazová ochrana) A /99.9 Hodnota: * C Požadovaná hodnota proti zamrznutí vody pro aktivaci pomocného ohřevu v režimu vytápění pod venkovním Chlazení (Protimrazová ochrana) A /99.9 Hodnota: * Aktual - Topení/ Chlazení * Může se lišit podle typu jednotky: Typ jednotky: Topení Chlazení AQ AM EM BA BAI limitem odmrazování. C Požadovaná hodnota proti zamrznutí vody pro aktivaci pomocného ohřevu v režimu chlazení nad venkovním limitem odmrazování. - Zobrazuje aktuální režim protimrazové funkce. Řízení pracuje s negativní hysterezí (žádaná ( ) minus negativní hystereze). 2.8 Elektrokotel 2.stupeň Na další stránce menu Topení Nastavení se zobrazí: 12

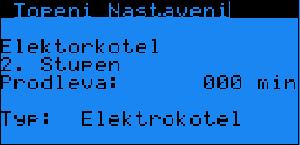

13 Parametr: SP Rozsah/Předn. Jedn. Popis 2 Stupeň I5 0/999 min Zpoždění druhého stupně elektrokotle. Prodleva Hodnota: 0 Když je nastaveno na hodnotu 0, druhý stupeň není aktivován s běžícím Typ - Elektrokotel/Plyn/Olej Hodnota: Elektrokotel 2.9 Řídicí Logika Na další stránce menu Topení Nastavení se zobrazí: kompresorem. - Specifikuje typ ohřevu. Když je vybrán Plyn, ohřev pracuje místo kompresoru, když je jednotka vzdáleně vypnuta (pomocí řízení dle HDO tarifu/sazeb). Parametr: SP Rozsah/Předn. Řídicí Logika D30 0: +/- 1: - Hodnota: 0 - Řídicí logika hlavního topného okruhu. Když je 0, voda je řízena dle žádané hodnoty +/- hystereze. Když je 1, voda je řízena dle žádané hodnoty - hystereze Geometrická teplota Nastavení Na další stránce menu Topení Nastavení se zobrazí: 13

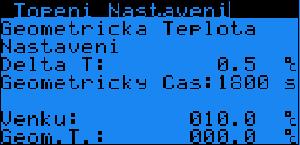

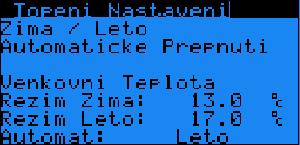

14 Parametr: SP Rozsah/Předn. Delta T A303 0/9.9 C Změna geometrické teploty v každé Hodnota: 0.5 periodě geometrického času (integrační krok). Geometrický čas I43 0/9999 Hodnota:1800 Venku A3-99.9/99.9 C Aktuální venkovní teplota. Geometrická teplota s Časové období pro výpočet geometrické teploty (integrační čas). A /99.9 C Aktuální geometrická teplota. Poznámka: Geometrická teplota je resetována na venkovní teplotu po zapnutí napájení Zima/Léto - Automatické přepnutí Na další stránce menu Topení Nastavení se zobrazí: Parametr: SP Rozsah/Předn. Režim Zima A C Požadovaná Venkovní teplota pro 40.0 aktivaci zimního režimu. Pod touto Hodnota:+13.0 Režim Léto A Hodnota:+17.0 Automaticky - Zima teplotou je aktivován zimní režim. C Požadovaná Venkovní teplota pro aktivaci letního režimu. Nad touto teplotou je aktivován letní režim. - Výsledek automatického přechodu podle výše uvedeného nastavení. Léto Poznámka: Režim se nezmění podle skutečné venkovní teploty, ale geometrické venkovní teploty, vytvořené programově regulátorem jednotky. 14
15 3 Chlazení Set Obecné nastavení hlavního chladicího okruhu (tepelného čerpadla). 3.1 Chlazení Nastavení-bod A/B Toto menu je k dispozici pouze u jednotek s chlazením nebo pasivním chlazením (volitelné vybavení). Menu umožňuje nastavení kompenzace hlavního chlazení. Parametry kompenzace dle počasí lze zobrazit na následujícím obrázku: Teplota chladicí vody C 20 C A B 14.5 C 20 C 30 C Venk. teplota C 15

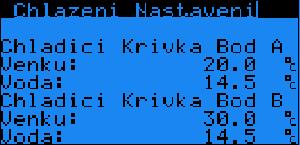

16 Parametr: SP Rozsah/Předn. Venku (chladicí křivka Bod A) A Hodnota: 20.0 C Bod A, definice venkovní teploty. Voda (chladicí křivka Bod A) Venku (chladicí křivka Bod B) Voda (chladicí křivka Bod B) A49 * Hodnota: 14.5 A Hodnota: 30.0 A50 * Hodnota: 14.5 C Bod A, definice teploty vody. Požadovaná teplota chladicí vody pro definovanou venkovní teplotu bodu A. 20,0 C je typické nastavení pro podlahové topení a FanCoily. C Bod B, definice venkovní teploty. C Bod B, definice teploty vody. Požadovaná teplota chladicí vody pro definovanou venkovní teplotu bodu B C je typické nastavení pro podlahové topení C je typické nastavení pro FanCoily. * Reálný teplotní rozsah je omezen podle nastavení během uvedení do provozu. Další omezení je možné díky ochraně rosného bodu, pokud je aktivována. 16
17 3.2 Teplota Vody/Vzduchu Limity Na další stránce menu Chlazení Nastavení se zobrazí: Parametr: SP Rozsah/Předn. Minimální (teplota A /99.9 Hodnota: 14.5 vody) Maximální (teplota vody) Minimální (teplota vzduchu) Maximální (teplota vzduchu) A /99.9 Hodnota: 30.0 A /99.9 Hodnota: 0.0 A /99.9 Hodnota: Kompresor - Hystereze / Kompresor 2 Offset Na další stránce menu Chlazení Nastavení se zobrazí: C Minimální limit teploty vody pro žádanou hodnotu nastavení jednotky. C Maximální limit teploty vody pro žádanou hodnotu nastavení jednotky. C Minimální mezní teplota vzduchu pro žádanou hodnotu nastavení jednotky. To není limitem pro provoz jednotky. C Maximální mezní teplota vzduchu pro žádanou hodnotu nastavení jednotky. To není limitem pro provoz jednotky. Parametr: SP Rozsah/Předn. Kompresor Hystereze A /99.9 Hodnota: 2.5 C Hystereze řízení kompresoru. Kompresor 2 Offset A /99.9 Hodnota: 2.5 C Posunutí žádané hodnoty nastavení kompresoru 2 u dvoukompresorových jednotek. 17

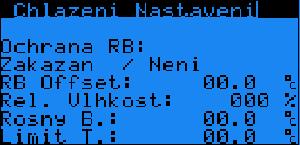

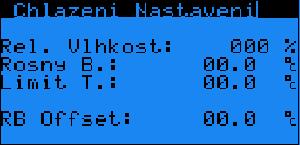

18 3.4 Relativní vlhkost - Nastavení Ochrana rosného bodu je funkcí pro omezení požadované teploty chladicí vody, aby nedošlo ke kondenzaci na chladicí ploše/chlazeném povrchu (podlahy, stěny atp.). To vyžaduje ovladač padh s vlhkostní sondou. Parametr: SP Rozsah/Předn. Relativní Vlhkost I185 0/100 % Aktuální relativní vlhkost změřená na ovladači pad01. Rosný Bod A /99.9 C Vypočtený rosný bod z relativní vlhkosti a teploty. Limit Teploty A /99.9 C Limit teploty vody vypočtený z rosného bodu a bezp.posunu rosného bodu. RB Offset A /99.9 Hodnota: Ochrana Rosného Bodu Na další stránce menu Chlazení Nastavení se zobrazí: C Požadovaný bezp.posun rosného bodu, aby nedošlo ke kondenzaci. Parametr: SP Rozsah/Předn.hod nota: Ochrana RB B196 0/1: Zakázán/ Povolen Hodnota: 0 B197 0: Není 1: Aktivní - Zapnutí/vypnutí funkce. - Funkce je aktuálně Aktivní/Není. Při alarmu sondy není funkce aktivní, i když je aktivována a režim chlazení je blokován. Bezp.posun rosného bodu, aby nedošlo ke C kondenzaci. RB Offset A /99.9 Hodnota: 0.0 Rel. Vlhkost I185 0/100 % Aktuální relativní vlhkost změřená na ovladači pad01. Rosný Bod A /99.9 Vypočtený rosný bod z relativní vlhkosti a C teploty. Limit Teploty A /99.9 Limit teploty vody vypočtený z rosného bodu C a bezp.posunu rosného bodu. 18

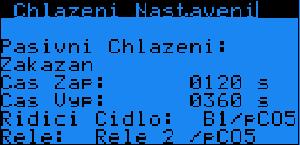

19 3.6 Pasivní chlazení Funkce pasivního chlazení pro tepelná čerpadla země/voda využívající energii zemní smyčky pro chlazení domu a regeneraci zemní smyčky. Dostupná pouze pro určité typy tepelných čerpadel. Parametr: SP Rozsah/Předn. Pasivní Chlazení B276 0: Zakázán 1: Povolen - Povolení/Zakázání funkce. Čas-Zap (On) Čas-Vyp (Off) Hodnota: 0 I105 0/9999 Hodnota: 120 I106 0/9999 Hodnota: 360 Řídicí čidlo - B1-B5/pCO5, B1-B4/pCOe Hodnota: B2/pCO5 Relé - R1-R8/pCO5 R1-R4/pCOe Hodnota: R2/pCO5 s ON (zapnuto) cyklus cirkulace primárního čerpadla pro dosažení hodnoty teploty vody vyšší než požadovaná hodnota. s OFF cyklus požadované doby vypnutí primárního čerpadla, když je teplota vody příliš nízká (primár). Cyklus proběhne, když primární čerpadlo na minimální rychlost dodává příliš vysoký chladicí výkon, což vede k tomu, že se voda chladicího systému objektu příliš ochladí. - Volba řídicí sondy. Normálně se jedná o hlavní řídicí sondu, protože se nachází mezi výměníkem pasivního chlazení a kondenzátorem. - Volba relé pro přepnutí na pasivní chlazení tří-cestným ventilem. 19

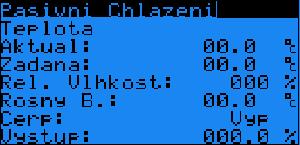

20 3.7 Pasivní chlazení Info Parametr: SP Rozsah/Předn. Aktuální A /99.9 C Aktuální teplota vody měřená teplotním čidlem. Zadaná A /99.9 C Zobrazuje žádanou teplotu vody. Rel. Vlhkost I185 0/100 % Aktuální relativní vlhkost změřená na ovladači pad01. Rosný bod A /99.9 C Vypočtený rosný bod z relativní vlhkosti a teploty. Čerpadlo B277 0: Vyp / OFF - Primární čerpadlo zobrazuje 1: Zap / ON provozní stav. Výstup A313 0/100.0 % Primární čerpadlo zobrazuje rychlost. 20

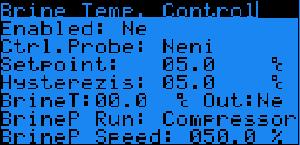

21 3.8 Brine Temperature Control Parametr: SP Rozsah/Předn. Enabled B415 Ne/Ano - Aktivace regulace teploty zemní (brine) Hodnota: Ne smyčky. Když teplota zemní smyčky dosáhne požadované hodnoty, kompresor se zastaví. Elektrokotel se spouští místo kompresoru. Když teplota zemní smyčky dosáhne požadované hodnoty (+) plus hystereze, kompresor poté startuje. Ctrl.Probe (brine) - Neni B1-B5/pCO5, B1-B4/pCOe Hodnota: Neni A Hodnota: 5.0 A Volba řídicí sondy. Setpoint (brine) C Požadovaná hodnota regulace teploty zemní smyčky. Hysterezis C Požadovaná hodnota hystereze. (brine) Hodnota: 5.0 BrineT A C Reálná teplota zemní smyčky. Out (brine) B417 0/1 Ne/Ano - Stav: 0(Ne)= výstup zemní smyčky není aktivní. Kompresor je vypnutý. 1(Ano)= výstup zemní smyčky je aktivní. Kompresor je zapnutý. BrineP Run B416 0/1 Compressor/Pernament Hodnota: 0 BrineP Speed A Hodnota: Specifikuje, zda primární čerpadlo běží pouze se zapnutým kompresorem (0=Compressor) nebo je primární čerpadlo zapnuté stále (1=Pernament). % Primární čerpadlo-volba rychlosti. Když je kompresor vypnutý a je zvolen stálý chod Pernament. Při zapnutém kompresoru je rychlost řízena dle jeho výkonu. 21
22 4 Pokojové přístroje Nastavení pokojových ovladačů pad. Parametr: Rozsah/Předn. pad 01, Identifikační číslo ovladače pad. Tento parametr není nastavitelný. Je dán hardwarovou adresou. pad.01: Hlavní zónový ovladač 11: Pokojový ovladač pro 1 vytápěný okruh 12: Pokojový ovladač pro 2 vytápěný okruh 13: Pokojový ovladač pro 3 vytápěný okruh 14: Pokojový ovladač pro 4 vytápěný okruh 15: Pokojový ovladač pro 5 vytápěný okruh 16: Pokojový ovladač pro 6 vytápěný okruh Aktivní 0: Ne, 1: Ano - Informace o stavu padxx. Ovladač musí být připojen a povolen (dle příslušného čísla), aby byl aktivní. Zap (On) / Vyp (Off) Mode 0: Trvale VYP (OFF) 1: VYP / OFF 2: ZAP / ON 1: Zima 2: Léto Hodnota: Neni - Trvale Vypnut: Ovladač je stále vypnutý a vytápěná/chlazená zóna je zakázána. Vypnut: Ovladač je podmíněně vypnutý a vytápěná/chlazená zóna je dočasně zakázána. Zapnut: Ovladač je zapnutý a vytápěná/chlazená zóna je povolena. - Pro pad 01 má stejný význam jako hlavní režim tepelného čerpadla. Pokud je jednotka vybavena chlazením nebo pasivním chlazením, při změně režimu je také změněno zobrazení (Mode) funkce. U pad11 až 16 nemá nastavení režimu žádný vliv a režim je vynucen podle hlavního režimu tepelného čerpadla. Tepelné čerpadlo má přednost před pad11 až 16. Zadana 6.0 to 32.0 C Požadovaná teplota místnosti zadaná Hodnota: 0 uživatelem. Teplota to 99.9 C Aktuální teplota místnosti Aktual. vlhkost % Aktuál.relativní vlhkost místnosti (volitelně dle typu jednotky) Bzučák Zakázán Povolen Hodnota: Zakázán - Povolen/Zakázán bzučák 22

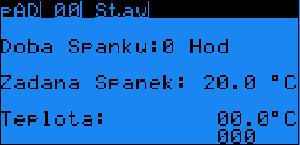

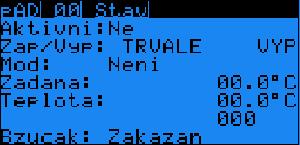

23 4.1 padx Stav Vyber Menu Pokojové přístroje Enter, vyber číslo pad, po stisknutí PRG se vstoupí do menu pad xx Stav: Parametr: Rozsah/Předn. pad 01, Identifikační číslo ovladače pad. Tento parametr není nastavitelný. Je dán hardwarovou adresou. pad.01: Hlavní zónový ovladač 11: Pokojový ovladač pro 1 vytápěný okruh 12: Pokojový ovladač pro 2 vytápěný okruh 13: Pokojový ovladač pro 3 vytápěný okruh 14: Pokojový ovladač pro 4 vytápěný okruh 15: Pokojový ovladač pro 5 vytápěný okruh 16: Pokojový ovladač pro 6 vytápěný okruh Doba spánku 0-9 h Dočasná doba útlumu nastavená z pad. Žádaný spánek C Požadovaná pokojová teplota pro funkci pad Sleep. Dočasná žádaná hodnota teploty místnosti pro dočasnou dobu útlumu. Když uplyne čas útlumu, hodnota se vrátí na standardní hodnotu nastavenou na pad. Teplota to 99.9 C Aktuální teplota místnosti. Rel. Vlhkost % Aktuál.relativní vlhkost místnosti (volitelně dle typu pad) 4.2 pad Plánovač Nastavení Plánovače se skládá ze 2 zobrazení. 23

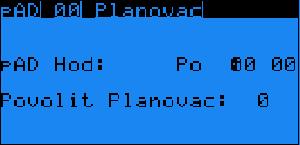

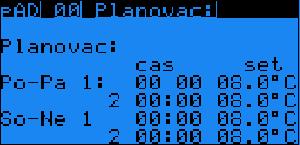

24 Po povolení Plánovače na 1 se ukáže toto zobrazení: Parametr: Rozsah/Předn. pad 01, Identifikační číslo ovladače pad. Tento parametr není nastavitelný. Je dán hardwarovou adresou. pad.01: Hlavní zónový ovladač 11: Pokojový ovladač pro 1 vytápěný okruh 12: Pokojový ovladač pro 2 vytápěný okruh 13: Pokojový ovladač pro 3 vytápěný okruh 14: Pokojový ovladač pro 4 vytápěný okruh 15: Pokojový ovladač pro 5 vytápěný okruh 16: Pokojový ovladač pro 6 vytápěný okruh pad Clock Po-Ne (Mo-Su) d pad aktuální čas. Automaticky (hodiny) 00:00-23:59 Povolit 0 Plánovač 1 Po-Pá čas :00-23:59 00:00-23:59 Po-Pá set 1 2 Off/ /On Off/ /On h:m synchronizován s hlavním ovladačem. - 0: Plánovač není povolen. 1: Plánovač je povolen. h:m h:m C/- C/- Spustí plán pro první časovou zónu od pondělí do pátku. Spustí plán pro druhou časovou zónu od pondělí do pátku. Místní žádaná hodnota nebo jednoduchý požadavek zapnutí / vypnutí pro časovou zónu 1. Místní žádaná hodnota nebo jednoduchý požadavek zapnutí / vypnutí pro časovou zónu 2. So-Ne čas 1 2 So-Ne set :00-23:59 00:00-23:59 Off/ /On Off/ /On h:m h:m C/- C/- Spustí plán pro první časovou zónu od soboty do neděle. Spustí plán pro druhou časovou zónu od soboty do neděle. Místní žádaná hodnota nebo jednoduchý požadavek zapnutí / vypnutí pro časovou zónu 1. Místní žádaná hodnota nebo jednoduchý požadavek zapnutí / vypnutí pro časovou zónu 2. 24

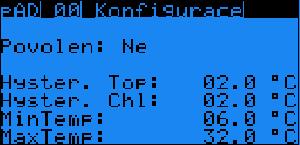

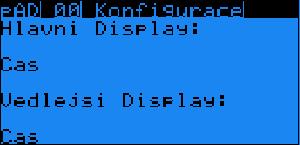

25 4.3 pad Konfigurace Parametr: Rozsah/Předn. pad 01, Identifikační číslo ovladače pad. Tento parametr není nastavitelný. Je dán hardwarovou adresou. pad.01: Hlavní zónový ovladač 11: Pokojový ovladač pro 1 vytápěný okruh 12: Pokojový ovladač pro 2 vytápěný okruh 13: Pokojový ovladač pro 3 vytápěný okruh 14: Pokojový ovladač pro 4 vytápěný okruh 15: Pokojový ovladač pro 5 vytápěný okruh 16: Pokojový ovladač pro 6 vytápěný okruh Hlavní Display Čas Žádaná teplota Aktuální teplota Žádaná vlhkost - Jaká hodnota se bude zobrazovat na hlavním displeji. Vedlejší Display Aktuální vlhkost Čas Žádaná teplota Aktuální teplota Žádaná vlhkost Aktuální vlhkost 4.4 pad Konfigurace (funkce tlačítek) - Jaká hodnota se bude zobrazovat na vedlejším displeji. Parametr: Rozsah/Předn. pad 01, Identifikační číslo ovladače pad. Tento parametr není nastavitelný. Je dán hardwarovou adresou. pad.01: Hlavní zónový ovladač 11: Pokojový ovladač pro 1 vytápěný okruh 12: Pokojový ovladač pro 2 vytápěný okruh 13: Pokojový ovladač pro 3 vytápěný okruh 14: Pokojový ovladač pro 4 vytápěný okruh 15: Pokojový ovladač pro 5 vytápěný okruh 16: Pokojový ovladač pro 6 vytápěný okruh 25

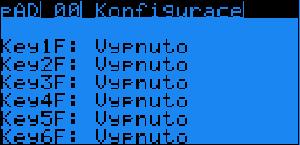

26 Key1F Key2F Key3F Key4F Key5F Key6F Vypnuto Zap/Vyp Mode Vlhceni Noc (Sleep) Hodiny Teplota PRG Ven Alarm Reset - Konfigurace funkcí tlačítek. 4.5 pad Konfigurace ( C) Parametr: Rozsah/Předn. pad 01, Identifikační číslo ovladače pad. Tento parametr není nastavitelný. Je dán hardwarovou adresou. pad.01: Hlavní zónový ovladač 11: Pokojový ovladač pro 1 vytápěný okruh 12: Pokojový ovladač pro 2 vytápěný okruh 13: Pokojový ovladač pro 3 vytápěný okruh 14: Pokojový ovladač pro 4 vytápěný okruh 15: Pokojový ovladač pro 5 vytápěný okruh 16: Pokojový ovladač pro 6 vytápěný okruh Povolen Ano/Ne Hodnota: Ne - Povolení padxx ovladače. Hyster.Top /99.9 C Hystereze v režimu topení. Hodnota: 2.0 Hyster /99.9 C Hystereze v režimu chlazení. Chl. Hodnota: 2.0 MinTemp -99.9/99.9 C Žádaná minimální teplota místnosti. Hodnota: 6.0 MaxTemp -99.9/99.9 Hodnota: 6.0 C Žádaná maximální teplota místnosti. 26

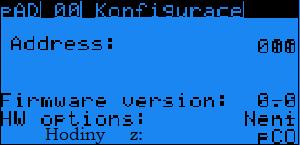

27 4.6 pad Konfigurace (HW) Parametr: Rozsah/Předn. pad 01, Identifikační číslo ovladače pad. Tento parametr není nastavitelný. Je dán hardwarovou adresou. pad.01: Hlavní zónový ovladač 11: Pokojový ovladač pro 1 vytápěný okruh 12: Pokojový ovladač pro 2 vytápěný okruh 13: Pokojový ovladač pro 3 vytápěný okruh 14: Pokojový ovladač pro 4 vytápěný okruh 15: Pokojový ovladač pro 5 vytápěný okruh 16: Pokojový ovladač pro 6 vytápěný okruh Address 0/255 - pad adresa v síti, musí být stejná, jak číslo pad. Firmware ver. 0.0/9.9 - Firmware verze z připojeného padxx. HW options Není - Připojené vybavení ovladače padxx. Hodiny Vlhk. (Humid) Vlhk.+Hodiny Hodiny z pad pco Hodnota: pco - Zdroj hodin pro terminál padxx. 27

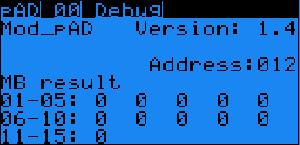

28 4.7 pad Debug (ladění) Parametr: Rozsah/Předn. pad 01, Identifikační číslo ovladače pad. Tento parametr není nastavitelný. Je dán hardwarovou adresou. pad.01: Hlavní zónový ovladač 11: Pokojový ovladač pro 1 vytápěný okruh 12: Pokojový ovladač pro 2 vytápěný okruh 13: Pokojový ovladač pro 3 vytápěný okruh 14: Pokojový ovladač pro 4 vytápěný okruh 15: Pokojový ovladač pro 5 vytápěný okruh 16: Pokojový ovladač pro 6 vytápěný okruh Version 0.0/9.9 - Firmware verze z připojeného padxx. Address 0/255 - pad adresa v síti. MB result (Pro Modbus komunikaci, sublist 01-15) -2 - Generuje error jednoho nebo více Modbus příkazů. Sumarizuje jeden nebo více data errors (poruch) ze sublist Modbusu Nesprávné údaje UART datového nastavení 0 - Žádná zpráva 1 - UART nastavení úspěšně dokončeno. 2 - Příkaz byl úspěšně dokončen. Všechny příkazy požadované v sublistech byly úspěšně dokončeny. 28

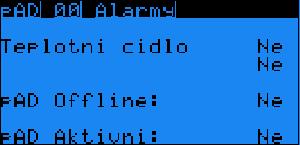

29 4.8 padxx Alarmy Jestliže pad hlásí Alarm Stav, je možné ho zobrazit na displeji. 2 řádek volitelně zobrazí čidlo vhlkosti (Humidity probe). Čidlo vlhkosti Parametr: Rozsah/Předn. pad 01, Identifikační číslo ovladače pad. Tento parametr není nastavitelný. Je dán hardwarovou adresou. pad.01: Hlavní zónový ovladač 11: Pokojový ovladač pro 1 vytápěný okruh 12: Pokojový ovladač pro 2 vytápěný okruh 13: Pokojový ovladač pro 3 vytápěný okruh 14: Pokojový ovladač pro 4 vytápěný okruh 15: Pokojový ovladač pro 5 vytápěný okruh 16: Pokojový ovladač pro 6 vytápěný okruh Teplotní čidlo Čidlo vlhkosti pad Offline pad Aktivní Ne Ano Ne Ano Ne Ano Ne Ano - Ne: Teplotní čidlo nehlásí alarm. Ano: Teplotní čidlo hlásí aktivní alarm. Kontaktujte Vaší instalační firmu, pad musí být vyměněno. - Ne: Čidlo vlhkosti nehlásí alarm. Ano: Čidlo vlhkosti hlásí aktivní alarm. Kontaktujte Vaší instalační firmu, pad musí být vyměněno. - Ne: pad je Online, není alarm. Ano: pad je Offline = alarm Zkontrolujte správnou polohu pad v plastovém rámu na stěně. Pokud je pozice správná, kontaktujte prosím instalační společnost. - Zobrazuje stav pad xx (Ano=aktivní). 29
30 4.9 pad související kontrolní parametry Tabulka doplňkových parametrů/zkratek Parametr: pad01 pad11 pad12 pad13 pad14 pad15 pad16 Aktivní B242 B245 B248 B251 B254 B257 B259 Zap/Vyp (On/Off) I16 I15 I6 I227 I230 I239 I210 Mode I181 I218 I217 I228 I237 I240 I248 Žádaná hodnota A191 A219 A225 A231 A238 A247 A256 Teplota A190 A220 A226 A232 A239 A248 A257 Vlhkost I185 I219 I220 I229 I238 I247 I249 Žádaná hodnota-sleep A263 A264 A267 A270 A273 A276 A277 pad Povolen B182 B244 B247 B250 B253 B256 B258 Hyster. ohřevu A194 A265 A268 A271 A274 A431 A278 Hyster. chlazení A195 A266 A269 A272 A275 A432 A279 Alarm Teplotního čidla B Alarm čidla vlhkosti B

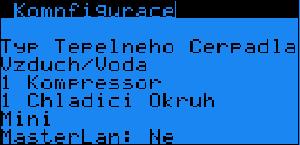

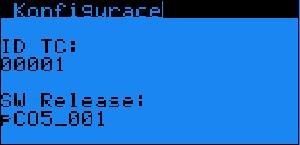

31 5 Konfigurace Základní a HW konfigurace systémového tepelného čerpadla. 5.1 Konfigurace Základní nastavení Parametr: SP Rozsah/Předn. Typ Tepelného čerpadla I14 0: Vzduch/Voda 1: Země/Voda 2: Voda/Voda 3: Přímý odpar/voda 4: Vzduch/Voda R 5: Země/Voda R 6: Voda/Voda R Kompresor B40 0: 1 Komp 1: 2 Komp Chlad.okruh B39 0: 1 chl.okruh 1: 2 chl.okruhy Mini/Mini I208 TUV/Aku MasterLan - 0: Ne 1: Ano 0: Mini 1: Mini TUV Leto 2: Aku - Tepelná rozhraní (média) použitá pro jednotku tepelného čerpadla (Rreverzní režim chlazení). - Jeden nebo dva kompresory v jednotce. - 1 nebo 2 připojené chladicí okruhy. - Hydraulický typ jednotky. Mini = standardní jednotka, Mini TUV Leto = jednotka s externím zásobníkem s výměníkem pro průtokový ohřev TUV, Aku = vnitřní zásobník. - MasterLan povolení funkce pro řízení v síti. 5.2 Konfigurace Časování Další zobrazení v menu Konfigurace umožní volit časy. 31

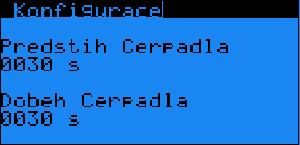

32 Parametr: SP Rozsah/Předn. Cirkulace I s Periodická doba chodu čerpadla čerpadla Hodnota: 60 (sekundár) při vypnutém kompresoru. Následně je změřena teplota vody a Klid kompresoru I Hodnota: Konfigurace - Nastavení 2 kompresorů s porovnána s žádanou hodnotou. Minimální doba vypnutí kompresoru, mezi cykly zapnutí jednotky nebo dobou po alarmu. Nikdy nepoužívejte pro servisní účely nižší dobu než 120 s. Parametr: SP Rozsah/Předn. Rotace B206 0: Zakázán - Povolení střídání kompresorů u Kompresoru 1: Povolen jednotky se dvěma kompresory. Zpoždění kompresoru 2 Hodnota: 0 I Hodnota: Konfigurace - Časování čerpadla s Zpoždění 2 kompresoru, který startuje po 1 kompresoru. Parametr: SP Rozsah/Předn. Předstih čerpadla I Hodnota: 30 s Doba spuštění čerpadla před startem kompresoru. Doběh čerpadla I Hodnota: 30 s Doba chodu čerpadla po zastavení kompresoru. 32

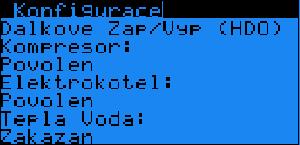

33 5.5 Konfigurace - Vzdálené ovládání (HDO) Parametr: SP Rozsah/Předn. Kompresor B75 0: Zakázán - Pokud je Povolen, kompresor je 1: Povolen blokován, pokud není vstup aktivní Elektrokotel B74 0: Zakázán 1: Povolen Teplá voda (Sanitary) B76 0: Zakázán 1: Povolen (vysoký tarif). - Pokud je Povolen, Elektrokotel je blokován, pokud není vstup aktivní (vysoký tarif). - Když je Zakázán, kompresor spouští a zastavuje ohřev TUV, ignoruje vstup dálkového ovládání HDO zapnutí / vypnutí. Když je povolen-nespouští teplou vodu, pokud není vstup aktivní (vysoký tarif). 5.6 Konfigurace TUV/Top./Chl. Časování Parametr: SP Rozsah/Předn. Dvojí napájení DE/AT 0: Ne 1: Ano - Nutno nastavit na ANO, pokud má jednotka tepelného čerpadla oddělené napájení řídícího obvodu a kompresoru. (Typické pro SRN a Rakousko). Max Čas v I min Maximální doba, po kterou jednotka TUV Min Čas Top/Chl. Hodnota: 60 I Hodnota: 60 min zůstane v režimu ohřevu TUV. Minimální čas, po kterou jednotka zůstane v režimu Topení/Chlazení před návratem do režimu ohřevu TUV případně Bazénu. 33

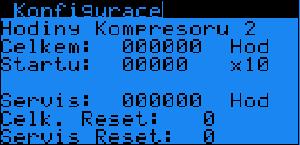

34 5.7 Konfigurace - Hodiny kompresoru 1, statistika Parametr: SP Rozsah/Předn. Celkem h Celková operační/pracovní doba (Hodiny) kompresoru. Startů I x10 - Celkový počet startů 1 kompresoru, násoben x10. Servis I h Servisní operační doba/interval. Operační doba od posledního servisního vynulování. Total Reset - 0/1 - Změna na 1 provede vynulování Celkové operační doby. Servis - 0/1 - Změna na 1 provede vynulování (Service) Servisní operační doby. Reset 5.8 Konfigurace - Hodiny kompresoru 2, statistika Parametr: SP Rozsah/Předn. Celkem h Celková operační/pracovní doba (Hodiny) kompresoru. Startů I x10 - Celkový počet startů 2 kompresoru, násoben x10 Servis I h Servisní operační doba od posledního servisního vynulování. Total Reset - 0/1 - Změna na 1 provede vynulování Celkové operační doby. Servis - 0/1 - Změna na 1 provede vynulování (Service) Servisní operační doby. Reset 34

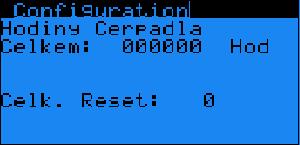

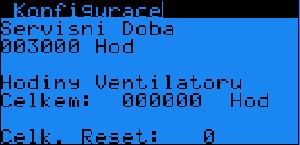

35 5.9 Konfigurace - servis, operační doby Parametr: SP Rozsah/Předn. Servisní h Servisní interval kompresoru. doba Hodiny ventilátoru h Operační doba ventilátoru. Total Reset - 0/1 - Změna na 1 provede vynulování Operační doby ventilátoru Konfigurace - Hodiny čerpadla Parametr: SP Rozsah/Předn. Celkem I h Operační doba čerpadla (sekundár). Total Reset - 0/1 - Změna na 1 provede vynulování Operační doby čerpadla Konfigurace - Elektrokotel (EK) 35

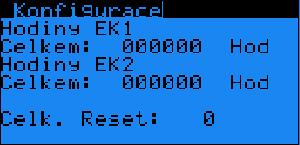

36 Parametr: SP Rozsah/Předn. Celkem I h Celková operační doba EK1. (Hodiny EK1) Celkem (Hodiny EK2) I h Celková operační doba EK2. Total Reset - 0/1 - Změna na 1 provede vynulování Operační doby elektrokotlů Konfigurace - Tepelné čerpadlo/jednotka Parametr: SP Rozsah/Předn. ID TC I ID identifikace tepelné Hodnota: 1 jednotky/čerpadla. SW Release I pco5 SW verze (vydání) Konfigurace - Výběr čidel Parametr: SP Rozsah/Předn. Řídicí čidlo/tuv - Výběr pro obě čidla: B1-B5/pCO5 B1-B4/pCOe - Výběr čidla pro řízení teploty topné vody / Výběr čidla pro řízení teploty topné vody v režimu ohřevu TUV. Hodnota: B2/pCO5/ Protimrazové čidlo Venkovní čidlo B2/pCO5 - B1-B5/pCO5 B1-B4/pCOe Hodnota: B2/pCO5 - B1-B5/pCO5 B1-B4/pCOe Hodnota: B2/pCO5 - Výběr čidla pro protimrazovou kontrolu. - Výběr čidla pro měření venkovní teploty. 36

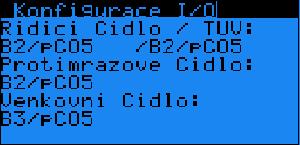

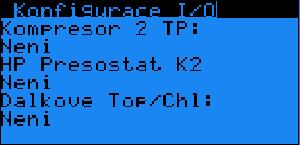

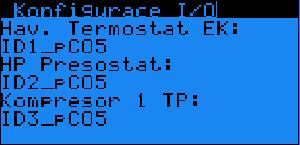

37 5.14 Konfigurace I/O část 1 Parametr: SP Rozsah/Předn. Hav.Termostat - ID1-ID8_pCO5 - Vstup pro havarijní termostat EK Hodnota: ID1_pCO5 Elektrokotle. HP Presostat - ID1-ID8_pCO5 Hodnota: ID2_pCO5 - Vstup pro Vysokotlaký spínač/vypínač (Presostat). Kompresor 1 - ID1-ID8_pCO5 - Vstup pro tepelnou ochranu TP Hodnota: ID3_pCO5 kompresoru Konfigurace I/O část 2 Parametr: SP Rozsah/Předn. Dálkové - ID1-ID8_pCO5 - Vstup pro dálkové Zap/Vyp Hodnota: ID4_pCO5 zapnutí/vypnutí/hdo. (HDO) Ventilátor TP - ID1-ID8_pCO5 - Vstup pro tepelnou ochranu ventilátoru. Hodnota: ID5_pCO5 Flow Switch - ID1-ID8_pCO5 Hodnota: ID6_pCO5 - Vstup pro Flow switch (průtokové čidlo) Konfigurace I/O část 3 Parametr: SP Rozsah/Předn. Kompresor 2 TP - ID1-ID8_pCO5 Hodnota: Není - Vstup pro tepelnou ochranu kompresoru 2. HP Switch - ID1-ID8_pCO5 - Vstup pro Vysokotlaký spínač/vypínač Circuit 2 Hodnota: Není (Presostat) druhého chladicího okruhu. 37

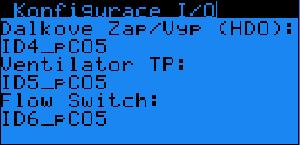

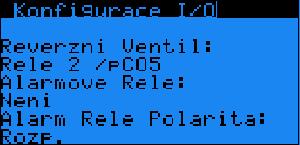

38 Dálkové Top/Chl. - ID1-ID8_pCO5 Hodnota: Není - Vstup pro funkci vzdáleného řízení Topení/Chlazení Konfigurace I/O - relé kompresoru Parametr: SP Rozsah/Předn. Relé kompresoru - Rele 1-Rele 8/pCO5 Rele 1-Rele 4/pCOe Optional 1-4 Neni Výstupní relé kompresoru. Relé kompresoru 2 2 nd Compressor ID Hodnota: Rele 1/pCO5 - Rele 1-Rele 8/pCO5 Rele 1-Rele 4/pCOe Optional 1-4 Neni Hodnota: Neni - ID1-ID8/pCO5 Hodnota: Neni 5.18 Konfigurace I/O - Reverz.ventil - Výstupní relé kompresoru 2. - Povolení chodu 2 kompresoru. Pokud nastaveno: Není = chod kompresoru povolen. Parametr: SP Rozsah/Předn. Reverzní ventil - R1-R8/pCO5 R1-R4/pCOe Optional 1-4 Neni - Výstupní relé pro reverzní ventil. Alarmové relé Alarm Polarita Relé Hodnota: R2/pCO5 - R1-R8/pCO5 R1-R4/pCOe Optional 1-4 Hodnota: Není - Rozp. Spoj. - Volba výstupu pro Alarmové relé. - Stav kontaktu relé. Alarm aktivní Rozp. (Open), Spoj. (Close). 38

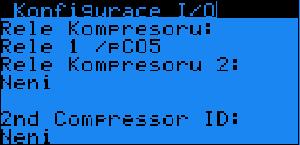

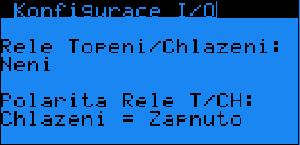

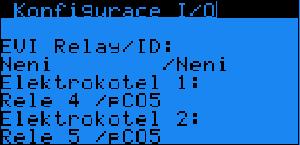

39 5.19 Konfigurace I/O EVI/EK Parametr: SP Rozsah/Předn. EVI relay/id - R1-R8/pCO5 R1-R4/pCOe Optional 1-4 Hodnota: Není ID1-ID8/pCO5 Hodnota: Neni - Volba relé EVI. Elektrokotel 1 - R1-R8/pCO5 - Výstupní relé pro ovládání EK 1. R1-R4/pCOe Optional 1-4 Hodnota: R4/pCO5 Elektrokotel 2 - R1-R8/pCO5 R1-R4/pCOe Optional 1-4 Hodnota: R5/pCO5 - Výstupní relé pro ovládání EK Konfigurace I/O -Top./Chl. Parametr: SP Rozsah/Předn. Relé Topení/Chlazení Polarita T/CH relé - R1-R8/pCO5 R1-R4/pCOe Optional 1-4 Hodnota: Není - Chlazení = Zapnuto (On) Chlazení = Vypnuto (OFF) - Funkční výstup relé pro Topení/Chlazení. Chlazení=zapnuto. - Stav kontaktu relé pro Topení/Chlazení. 39

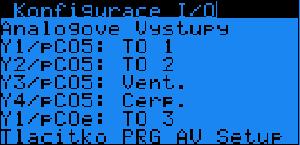

40 5.21 Konfigurace I/O - Analogové výstupy Parametr: SP Rozsah/Předn. Y1/pCO5 - TO1-TO6 - Nastavení analog.výstupu Y1 (0-10V). Vent. Cerp. Solar Neni Hodnota: TO1 Y2/pCO5 - TO1-TO6 - Nastavení analog.výstupu Y2(0-10V). Vent. Cerp. Solar Neni Hodnota: TO2 Y3/pCO5 - TO1-TO6 - Nastavení analog.výstupu Y3(PWM). Vent. Cerp. Solar Neni Hodnota: Vent. Y4/pCO5 - TO1-TO6 - Nastavení analog.výstupu Y4(PWM). Vent. Cerp. Solar Neni Hodnota: Cerp. Y1/pCOe - TO1-TO6 Vent. Cerp. Solar Neni Hodnota: TO3 - Nastavení analog.výstupu Y1/pCOe(0-10V). 40

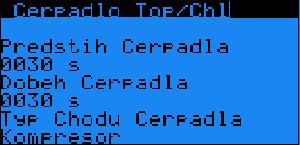

41 6 Čerpadlo Set Nastavení tepelného čerpadla (sekundár-ohřev/chlazení). 6.1 Čerpadlo Top/Chl - Časování Parametr: SP Rozsah/Předn. Předstih čerpadla I Hodnota: 30 s Volba doby spuštění Čerpadla před startem kompresoru. Doběh čerpadla I Hodnota: 30 s Volba doby zastavení Čerpadla po zastavení kompresoru. Typ chodu B1 0: Kompresor - Způsob běhu čerpadla. čerpadla 1: Trvale Hodnota: Trvale Při volbě Kompresor běží pouze s kompresorem, s periodickým oběhem "cirkulace čerpadla" (kapitola: Konfigurace-časování) po každé době vypnutí tzv. "Klid kompresoru". Když je cirkulace čerpadla" nastavena na hodnotu 0, čerpadlo běží pouze s kompresorem. Když je nastaveno na Trvale, běží čerpadlo stále kromě "letního režimu". 41

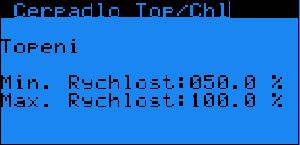

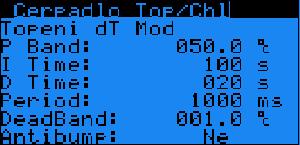

42 6.2 Čerpadlo Top/Chl -Topení Parametr: SP Rozsah/Předn. Minim.rychlost A % Minimální rychlost čerpadla při Hodnota: 50.0 minimální rychlosti fr.měniče. Maxim.rychlost A % Maximální rychlost čerpadla při Hodnota: maximální rychlosti fr.měniče. 6.3 Čerpadlo Top/Chl -Topení dt Mod (rezervováno) 6.4 Čerpadlo Top/Chl - Chlazení Parametr: SP Rozsah/Předn. Minimální A % Minimální rychlost čerpadla při rychlost Hodnota: 50.0 minimální rychlosti fr.měniče. Maximální A % Maximální rychlost čerpadla při rychlost Hodnota: maximální rychlosti fr.měniče. 42

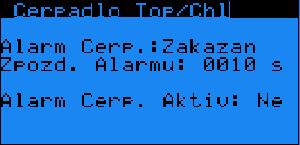

43 6.5 Čerpadlo Top/Chl - Protimraz.ochrana Parametr: SP Rozsah/Předn. T. vody A /99.9 C Teplota vody funkce spuštění Hodnota: 10.0 čerpadla jako ochrana proti zamrznutí. Čerpadlo se zapne, když klesne teplota topné vody pod nastavenou mez. T. vzduchu A /99.9 Hodnota: C Teplota venkovního vzduchu funkce spuštění čerpadla jako ochrana proti zamrznutí. Čerpadlo se zapne, když klesne teplota venk.vzduchu pod nastavenou mez. 6.6 Čerpadlo Top/Chl - Alarmy Parametr: SP Rozsah/Předn. Alarm Cerp. B31 0: Zakázán - Povolená funkce zastaví čerpadlo, 1: Povolen pokud není po startu čerpadla, po době Hodnota: Povolen Zpoždění alarmu", žádný průtok. Symbol čerpadla bliká na hlavní obrazovce. Zkouší restartovat čerpadlo po době Klid kompresoru" (část Konfigurace-časování). Zpožd. I s Doba zpoždění alarmu čerpadla. Alarmu Alarm Cerp. Aktiv Hodnota: 10 B385 0: Ne 1: Ano - Když se zobrazuje Ano, alarm čerpadla je Aktivní. Symbol čerpadla bliká na hlavní obrazovce. 43

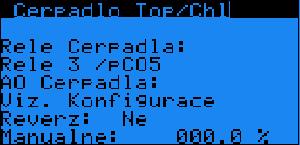

44 6.7 Čerpadlo Top/Chl Relé čerpadla Parametr: SP Rozsah/Předn. Relé čerpadla - R1-R8/pCO5 - Volba výstupního relé čerpadla. AO Cerpadlaviz.konfigurace R1-R4/pCOe Optional 1-4 Hodnota: R3/pCO5 Manuálně A Hodnota: % Manuální aktivace chodu čerpadla (trvalé nastavení). Když je nastavení vyšší než 1.0%, příslušné ovládací relé a analogové výstupy jsou aktivní. Pro automatickou regulaci a řízení čerpadla musí být nastavena 0. 44

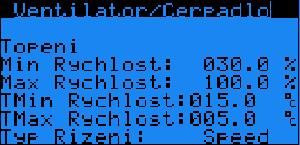

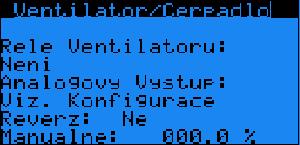

45 7 Ventilátor (Zemní/vodní smyčka čerpadla) Set Konfigurace připojeného Ventilátoru nebo vodního čerpadla (Primár). 7.1 Ventilátor/Čerpadlo - Časování Parametr: SP Rozsah/Předn. Predstih I s Volba doby spuštění Ventilatoru Hodnota: 15 Ventilátoru/Čerpadla před startem Dobeh Ventilatoru I Hodnota: Ventilátor/Čerpadlo -Topení kompresoru. s Volba doby zastavení Ventilátoru/Čerpadla po zastavení kompresoru. Parametr: SP Rozsah/Předn. Min. A % Minimální rychlost Rychlost Hodnota: * Ventilátoru/Čerpadla při minimální Max. Rychlost TMin Rychlost TMax Rychlost Typ řízení A Hodnota: * A Hodnota: 15.0 A Hodnota: 5.0 D439 Speed(0) Vypar.T(1) Hodnota: 0 rychlosti fr.měniče. % Maximální rychlost Ventilátoru/Čerpadla při maximální rychlosti fr.měniče. C Odpařovací teplota pro minimální otáčky Ventilátoru/Čerpadla v režimu ovládání Vypar.T. C Odpařovací teplota pro maximální otáčky Ventilátoru/Čerpadla v režimu ovládání Vypar.T. - 0 = otáčky Ventilátoru/Čerpadla souvisejí s rychlostí kompresoru. 1 = rychlost Ventilátoru/Čerpadla vztažená k teplotě odpařování. 45

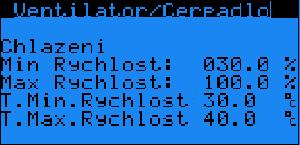

46 *Tovární nastavení: Typ jednotky Minimální rychlost % Maximální rychlost % AM, EM, AQ AM, EM s DC Fan (ventilátor) EM60Z, EM75Z s DC Fan (ventilátor) BA AQxxI BA22I, BA30I BA45I Ventilátor/Čerpadlo-Chlazení Parametr: SP Rozsah/Předn. Min Rychlost A % Rychlost Ventilátoru/Čerpadla při teplotě Hodnota: * kondenzace Tmin pro minimální Max Rychlost TMin. Rychlost TMax. Rychlost A Hodnota: * A Hodnota: 30.0 A Hodnota: 40.0 rychlost. % Rychlost Ventilátoru/Čerpadla při teplotě kondenzace Tmax pro maximální rychlost. C Hodnota kondenzační teploty pro minimální rychlost Ventilátoru/Čerpadla. C Hodnota kondenzační teploty pro maximální rychlost Ventilátoru/Čerpadla. *Tovární nastavení: Typ jednotky Minimální rychlost % Maximální rychlost % AM, EM, AQ AM, EM s DC Fan (ventilátor) EM60Z, EM75Z s DC Fan (ventilátor) BA AQxxI BA22I, BA30I BA45I

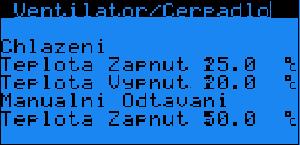

47 7.4 Ventilátor/Čerpadlo - On/Off Chlazení Parametr: SP Rozsah/Předn. Teplota Zapnut A Hodnota: 25.0 C Startovací teplota Ventilátoru/Čerpadla v Režimu Chlazení. Teplota A C Dosažená teplota pro vypnutí Vypnut Hodnota: 20.0 Ventilátoru/Čerpadla v Režimu Manualni Odtavani Teplota Zapnut A Hodnota: Ventilátor/Čerpadlo - Chlazení PID Chlazení. C Startovací teplota Ventilátoru/Čerpadla v manuálním módu odtávání. Parametr: SP Rozsah/Předn. P Band A Hodnota: 50.0 C Řízení rychlosti Proporcionálního pásma Ventilátoru/Čerpadla v režimu chlazení / pasivního chlazení. I Time I Hodnota: 100 s Integrační Čas pro řízení rychlosti v režimu chlazení / pasivního chlazení. D Time I s Derivační Čas pro řízení rychlosti v Hodnota: 20 Period Hodnota: 1000 ms režimu chlazení / pasivního chlazení. PID řízení periody. Nenastavujte méně než 1000ms. 47

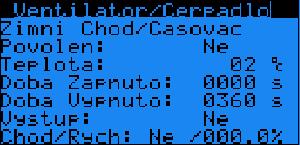

48 7.6 Ventilátor/Čerpadlo-Zimní chod/časovač Parametr: SP Rozsah/Předn. Povolen D78 0 Ne - Povolení časovače pro ventilátor. 1- Ano Hodnota: Ne Teplota - -99/99 C Povolení funkce dle venkovní teploty. Hodnota: 2 Doba s Doba chodu ventilátoru. Zapnuto Hodnota: 0 Doba Vypnuto Hodnota: 360 s Doba, po kterou bude systém čekat ve vypnutém stavu (mezi sepnutími). Vystup - Ano/Ne - Zobrazí stav výstupu. Chod/Rych - Ano/Ne /% Zobrazí stav sepnutí ventilátoru. Ano= sepnuto Zobrazení aktuální rychlosti ventilátoru. 7.7 Ventilátor/Čerpadlo - Relé Parametr: SP Rozsah/Předn. Rele Ventilatoru - R1-R8/pCO5 R1-R4/pCOe Optional 1-4 Hodnota: Není Analogovy Vystup Manualne A Hodnota: Konfigurace výstupního relé pro ventilátor. Normálně se používá pouze analogový výstup Viz. I/O Konfigurace část Analogové výstupy. % Manuální aktivace chodu Ventilátoru/Čerpadla (stálé nastavení). Když je nastavení vyšší než 1.0%, příslušné ovládací relé a analogové výstupy jsou aktivní. Pro automatickou regulaci a řízení čerpadla musí být nastaveno 0. 48

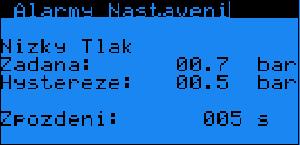

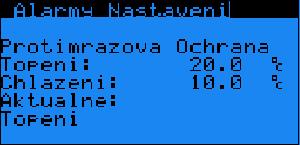

49 8 Alarmy Set Nastavení hlavních parametrů alarmu. 8.1 Alarmy nastavení - Protimrazová ochrana Parametr: SP Rozsah/Předn. Topeni A C Hodnota protimrazového alarmu při Hodnota: * venkovní teplotě, kdy je možné Chlazeni A Hodnota: * odtávání. C Hodnota protimrazového alarmu při venkovní teplotě, kdy není odtávání možné. Aktualne - Topeni/Chlazeni - Aktuální režim protimrazové ochrany: "Topení" = venkovní teplota pod hranicí/limitem odtávání uvedené v části Odtávání set "Chlazení" = venkovní teplota nad hranicí/limitem odtávání uvedené v části Odtávání set. *Tovární nastavení: Typ jednotky Topení C Chlazení C AM, EM AM, EM glykol 15% AQ BA, glykol min. 30% Alarmy nastavení - Nízký tlak (NT) 49

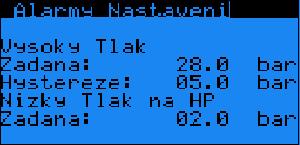

50 Parametr: SP Rozsah/Předn. Zadana A bar Hodnota alarmu nízkého tlaku Hodnota: * (Elektronický tlakový spínač). Hystereze A bar Hystereze alarmu nízkého tlaku. Hodnota: 0.5 Alarm se deaktivuje při dosažení Zpoždění I Hodnota:* žádané hodnoty + Hystereze. s Zpoždění aktivace alarmu nízkého tlaku. *Tovární nastavení: Typ jednotky NT Hodnota [bar] NT Zpoždění [s] 407c pro jednotky, AM, EM, BA 407c pro jednotky, AQ a pro jednotky, BA a pro jednotky, AQ Alarmy nastavení - Vysoký tlak (VT) Parametr: SP Rozsah/Předn. Zadana A bar Hodnota alarmu vysokého tlaku Hodnota: * (Elektronický tlakový spínač). Hystereze A bar Hystereze alarmu vysokého tlaku. Hodnota: 5.0 Alarm se deaktivuje při dosažení Nizky Tlak na HP Zadana A Hodnota: * bar Žádané hodnoty (-) minus Hystereze. Požadovaná hodnota Alarmu nízkého tlaku na straně s Vysokým tlakem. (Elektronický tlakový spínač). Výstraha zabraňuje běhu kompresoru při nízkém množství chladiva v okruhu. *Tovární nastavení: Typ jednotky VT Hodnota [bar] NT na HP (VT) [bar] Jednotka s médiem 407c Jednotka s médiem 410a
51 8.4 Alarmy nastavení - Nízká vypařovací T (NV) Parametr: SP Rozsah/Předn. Topeni A Hodnota: * Chlazeni A Hodnota: * Zpozdeni I Hodnota: 5 j Popis. Ochrana před nízkou vypařovací teplotou pro C režim topení. Když teplota odpařování, vypočtená ze sacího tlaku, klesne pod prahovou hodnotu, alarm se aktivuje po zpoždění alarmu. Ochrana režimu Chlazení. C s Zpoždění alarmu nízké teploty odpařování. *Tovární nastavení: Typ jednotky NV Teplotní režim [ C] NV Režim chlazení [ C] AM, EM AM, EM glykol 15% AQ, země/voda, glykol 30% AQ, voda-voda BA, glykol min. 15% BA, glykol min. 30% Alarmy nastavení - Vysoká kondenzační T (VK) 51

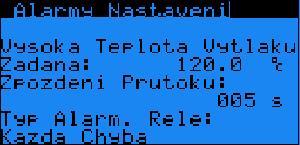

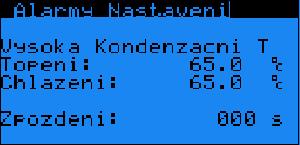

52 Parametr: SP Rozsah/Předn. Topeni A Hodnota: 68.0 Chlazeni A Hodnota: 65.0 Zpozdeni I Hodnota: 5 C Ochrana před Vysokou kondenzační teplotou pro režim Topení. Hodnota se vypočítá z výtlačného tlaku. Po zpoždění poplachu je aktivován alarm. C Ochrana v režimu Chlazení. s Zpoždění alarmu před Vysokou kondenzační teplotou. 8.6 Alarmy nastavení - Výtlak vysoká T / Průtok / Alarmové Relé Parametr: SP Rozsah/Předn. Zadana A Hodnota: * Zpozdeni prutoku I Hodnota: 5 Typ Alarm. Rele B384 Kazda Chyba/Nutny Man.Reset Hodnota: 0 C Žádaná ochrana teploty výtlaku kompresoru. s Zpoždění alarmu spínače průtoku po startu čerpadla/jednotky. - 0/1 Každá Chyba/ Nutný Man. Reset *Tovární nastavení: Typ jednotky Vysoká T výtlaku [ C] AM, EM, BA, AQ AQ22I, AQ30I, BA22I, BA30I AQ45I, BA45I

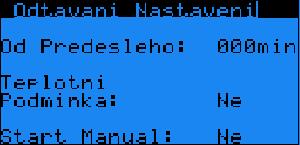

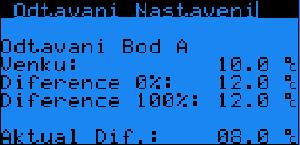

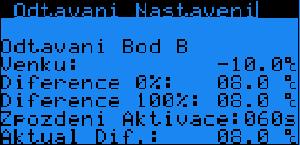

53 9 Odtávání Set Nastavení parametrů pro odtávání. 9.1 Odtávání nastavení - Odtávání bod A Parametr: SP Rozsah/Předn. Venku A Hodnota: 10.0 (a*) Diference 0% A Hodnota: b* Diference 100% A Hodnota: c* C Nastavení vnější referenční teploty pro definici rozdílu pro bod A. C Nastavení rozdílu (venkovní - odpařovací teplota) pro zahájení odtávání pro minimální výkon kompresoru. C Nastavení rozdílu (venkovní - odpařovací teplota) pro zahájení odtávání pro maximální výkon kompresoru. Aktuální Dif C Aktuálně vypočtený rozdíl pro bod A. x* Tovární nastavení - viz. celková tabulka: Odtávání-odkazy na Tovární nastavení 9.2 Odtávání nastavení - Odtávání bod B 53

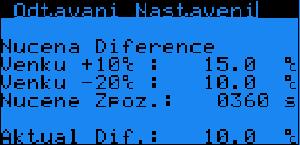

54 Parametr: SP Rozsah/Předn. Venku A Hodnota: (d*) Diference 0% A Hodnota: e* Diference 100% A Hodnota: f* Zpozdeni aktivace I Hodnota: 60 (g*) C Nastavení vnější referenční teploty pro definici rozdílu pro bod B. C Nastavení rozdílu (venkovní - odpařovací teplota) pro zahájení odtávání pro minimální výkon kompresoru. C Nastavení rozdílu (venkovní - odpařovací teplota) pro zahájení odtávání pro maximální výkon kompresoru. s Zpoždění aktivace odtávání. Pokud se dosáhne teplotního rozdílu alespoň po dobu Zpoždění aktivace, aktivuje se režim odtávání. Aktuální diference C Aktuálně vypočtený rozdíl pro bod B. x* Tovární nastavení - viz. celková tabulka: Odtávání-odkazy na Tovární nastavení 9.3 Odtávání - Nucená diference Nucené odtávání se aktivuje, pokud je teplotní rozdíl mezi venkovní a vypařovací teplotou příliš velký, i když ještě neuplynula minimální doba mezi odtávacími cykly. K tomuto stavu může dojít za extrémních podmínek, jako je husté sněžení apod. Parametr: SP Rozsah/Předn. Venku +10 C A Hodnota: h* Venku -20 C A Hodnota: 10.0 (i*) Nucene Zpoz. I Hodnota: 360 (j*) C Požadovaný rozdíl (venkovní - odpařovací teplota) pro zahájení nuceného odtávání při venkovní teplotě +10 C. C Požadovaný rozdíl (venkovní - odpařovací teplota) pro zahájení nuceného odtávání při s venkovní teplotě -20 C. Zpoždění aktivace nuceného odtávání. Pokud se dosáhne teplotního rozdílu alespoň po dobu Nuceného zpoždění, aktivuje se režim odtávání. Aktual Dif. A C Zobrazení aktuálního vypočteného rozdílu (diference) teplot, potřebného pro spuštění nuceného odtávání. x* Tovární nastavení - viz. celková tabulka: Odtávání-odkazy na Tovární nastavení 54

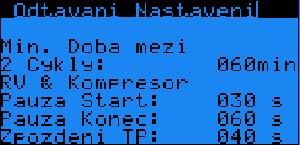

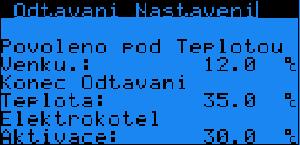

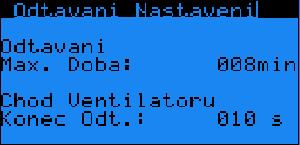

55 9.4 Odtávání nastavení - Limit/Povoleno/Konec/Elektrokotel Parametr: SP Rozsah/Předn. Povoleno pod A C Limit venkovní teploty, pokud je nižší než Teplotou Venku: Hodnota: k* zadaná teplota, je povoleno odtávání. Konec Odtavani A C Limit pro ukončení odtávání. Když Teplota: Hodnota: l* kondenzační teplota dosáhne žádané odtávací teploty, je cyklus odtávání ukončen. Elektrokotel A C Když v režimu odtávání klesne teplota vody Aktivace Hodnota: 30.0 pod zadanou hodnotu pro Elektrokotel (m*) Aktivace - Hystereze Elektrokotle, je aktivován Elektrokotel, který udržuje teplotu vody dostatečnou k odtávání. x* Tovární nastavení - viz. celková tabulka: Odtávání-odkazy na Tovární nastavení 9.5 Odtávání nastavení - Časování 1 Parametr: SP Rozsah/Předn. Min. Doba mezi 2 I Cykly: Hodnota: n* (RV&Kompresor) Pauza Start: I Hodnota: 30 (o*) min Minimální doba mezi 2 cykly odtávání. Tento čas musí uplynout od posledního odtávacího cyklu, před spuštěním dalšího cyklu odtávání, s výjimkou Nucené odtávání. s Reverzní (4-cestný) ventil a pauza/zpoždění spuštění kompresoru při zahájení cyklu odtávání. Když je cyklus odtávání aktivován, kompresor se zastaví. Po této pauze se přepne reverzní ventil, následuje stejně dlouhá pauza, před tím, než se kompresor rozběhne v režimu odtávání. 55
56 (RV&Kompresor) Pauza Konec: Zpoždění TP: I32 3 I Hodnota: p* Hodnota: 60 (q*) s s (OFF) perioda zastavení kompresoru po ukončení Odtávacího cyklu. Když se nastaví na 0, nedojde při deaktivaci odtávání k zastavení kompresoru. Zpoždění přepnutí tlakových snímačů nízkého a vysokého tlaku po zastavení kompresoru před odmrazováním. x* Tovární nastavení - viz. celková tabulka: Odtávání-odkazy na Tovární nastavení 9.6 Odtávání nastavení - Časování 2 Parametr: SP Rozsah/Předn. Odtavani Max. I Doba Hodnota: r* Chod Ventilatoru Konec Odt. I Hodnota: 10 (s*) min Maximální trvání cyklu odtávání. Jestliže nedojde po tuto dobu k dosažení požadované koncové teploty odtávání, odtávání se zastaví. Po dosažení konečné teploty odtávání se ventilátor na tuto dobu spustí, aby snížil tlak na výtlaku a reverzní (4-cestný) ventil se přepne na režim topení. x* Tovární nastavení - viz. celková tabulka: Odtávání-odkazy na Tovární nastavení 9.7 Odtávání nastavení - Teplá Voda s 56

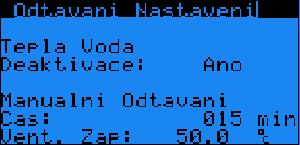

57 Parametr: SP Rozsah/Před n. (TUV) Tepla B44 Ano/Ne Voda Deaktivace Hodnota: Ano - Když je nastaveno na "Ano", režim ohřevu Teplé vody (TUV) se deaktivuje během režimu odtávání. Doporučujeme, aby toto nastavení zůstalo pro nepřímotopný zásobník teplé vody a 3-cestný ventil. Pro "plovoucí zásobník" a pro ohřev TV nabíjecím čerpadlem z akumulační nádoby doporučujeme nastavit "Ne". Manualni I325 min Rezerva pro budoucí použití. Odtavani Cas Vent. Zap: A493 C Rezerva pro budoucí použití. 9.8 Odtávání nastavení - Info Parametr: SP Rozsah/Předn. Od Predesleho: I min Čas, který uplynul od ukončení posledního cyklu odtávání. Teplotni Podminka - Ano/Ne - Informuje, zda je splněn teplotní rozdíl pro zahájení odtávacího cyklu. Start Manual B386 Ano/Ne - Jestliže se nastaví Ano a Teplotní Podmínka je splněna, začne cyklus odtávání manuálně. Parametr se vrátí zpět na NE po 5 sec. 57
58 9.9 Odtávání - odkazy na Tovární nastavení Parametr j. SP AM EM <=30 a* Bod A (teplota) Venku: C A66 b* Bod A - Diference 0% C A c* Bod A - Diference 100% C A d* Bod B (teplota) Venku: C A67 e* Bod B - Diference 0% C A f* Bod B - Diference 100% C A g* Zpoždění aktivace s I45 h* Venku +10 C C A i* Venku -20 C C A22 j* Nucené Zpož. s I38 k* Povoleno pod Teplotou Venku C A l* Konec Odtávání Teplota C A m* Elektrokotel Aktivace C A73 n* Min. Doba mezi 2 Cykly min I o* RV&Kompresor Pauza Start s I34 p* (RV&Kompresor) Pauza Konec s I q* Zpoždění TP s I324 r* Odtávání Max. Doba min I s* Chod Ventilátoru Konec s I102 AM EM >30 AM IS EM IS BA BA I 58

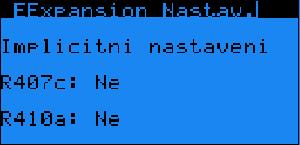

59 10 EExpansion Set Nastavení parametrů elektronického expanzního ventilu Eexpansion info Parametr: Rozsah/Předn. StSht StDSht PV Výkon LP/HP ET/CT S/DGT S/Dht Mod SSht DSht C Žádaná hodnota přehřátí na sání C Žádaná hodnota přehřátí výtlaku - Pozice vstřikovacího ventilu % Vypočítaná hodnota požadovaného výkonu ventilu z okolních podmínek bar Skutečná hodnota tlaku sání / výtlaku kompresoru C Skutečná vypařovací / kondenzační teplota C Skutečná teplota sání a výtlaku kompresoru C Skutečné přehřátí na sání kompresoru/výtlaku C Aktuální regulační princip ssht = přehřátí na sání dsht = přehřátí na výtlaku 59

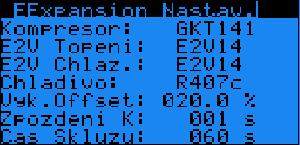

60 10.2 Eexpansion Nastav. Parametr: SP Rozsah/Předn. Kompresor I Kompresor použitý model: 0=GKT141, 1=GJT240, 2=GPT425DBA, 3=GPT425DAA, 4=AQ036, 5=C-SBN26x, 6=C-SBN30x, 7=C-SBN37x, 8=C-SBN453, 9=C-SBS235, 10=C-SCN603, 11=C- SCN753, 12=C-SCN903, 13=ZH15, 14=ZH21, 15=ZH30, 16=ZH38, 17=ZH45, 18=JBA068, 19=GJT325 E2V Topeni I Velikost ventilu Carel E2V použitého pro Teplotní režim: 0=14, 1=18, 2=24, 3=30, 4=35, 5=45, 6=55, 7=65 E2V Chlaz. I Velikost ventilu Carel E2V použitého pro Režim chlazení: 0=14, 1=18, 2=24, 3=30, 4=35, 5=45, 6=55, 7=65 Chladivo I Typ použitého chladiva: 0=407c, 1=410a Vyk.offset A Hodnota: 30.0 % Rozsahu výkonu regulace EEV ventilu od výkonu kompresoru. Rozsah výkonu EEV= Zpozdeni K: I Hodnota: 0, 3 Cas skluzu I Hodnota: 60 s s Výkon kompresoru +/- offset. Zpoždění kompresoru po otevření EEV. 0 sec pro jednotky s fr.měničem, 3 sec pro jednotky Zapnuto/Vypnuto (On / Off). Čas po spuštění kompresoru pro přepnutí mezi pevnou referenční teplotou vypařování/kondenzace a skutečnou teplotou vypařování/kondenzace pro výpočet výkonu kompresoru a EEV. 60

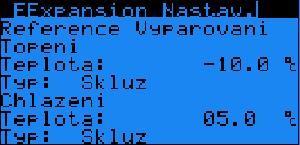

61 10.3 Eexpansion Nastav. - Reference Vypařování Parametr: SP Rozsah/Předn. Topeni Teplota A Hodnota:* Typ: (Topení) I Hodnota: 0 C Odpařovací reference pro výpočet výkonu kompresoru v režimu Topení. U jednotek BW a WW je to přímo referencí nastavená teplota. U jednotek AW je to relativní hodnota dle skutečné venkovní teploty. Příklad: venkovní = -2,0 C, Referenč.nastavení (Topeni Teplota) = - 10 C. Výsled.reference = (- 10.0) = - 12 C. - Typ referenčního výpočtu v režimu Topení. 0=Referencni T, 1=Vyparovaci T (suction), 2=Skluz. Chlazeni Teplota A Hodnota: 5.0 C Odpařovací reference pro výpočet výkonu kompresoru v režimu Režim chlazení. Je relativní hodnotou skutečné teploty vody. Typ: I Typ referenčního výpočtu v Režimu (Režim chlazení) Hodnota: 0 chlazení. 0=Referencni T, 1=Vyparovaci T (suction), 2=Skluz. * Tovární nastavení může se dle typu čerpadla lišit. 61

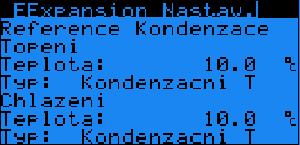

62 10.4 Eexpansion Nastav. - Reference Kondenzace Parametr: SP Rozsah/Předn. Topeni Teplota: A Hodnota:10.0 Typ: (Topení) I Hodnota: 1 Chlazeni Teplota: A Hodnota:10.0 Typ: (Režim chlazení) I Hodnota: 1 C Kondenzační reference pro výpočet výkonu kompresoru v Teplotním režimu. Je relativní hodnotou skutečné teploty vody. - Typ referenčního výpočtu v Teplotním režimu. 0=Referencni T, 1=Kondenzacni T, 2=Skluz. C Kondenzační reference pro výpočet výkonu kompresoru v Režimu chlazení. U jednotek AW je relativní hodnota venkovní teploty. U BW, WW jednotek je nastavená teplota. - Typ referenčního výpočtu v Režimu chlazení. 0=Referencni T, 1=Kondenzacni T, 2=Skluz. 62

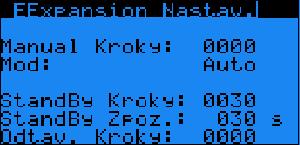

63 10.5 EExpansion Nastav. - Kroky Parametr: SP Rozsah/Předn. Manual Kroky: I E2V Hodnota: 0 Mod: B49 0 = Auto 1 = Manual StandBy Kroky: I Hodnota: * StandBy Zpoz: I Hodnota: 30 Odtav. Kroky: I Hodnota:* - Manuálně nastavitelná pozice EEV ventilu. - Způsob aktivace (manuální/automatická) EEV ventilu. - Nastavitelná pozice ventilu při vypnutém kompresoru. s EEV ventil naběhne do StandBy pozice po uběhnutí zadané doby StandBy zpoždění od zastavení kompresoru. - Pevná nastavitelná poloha pozice ventilu během režimu odtávání. Když je nastavena hodnota 0, EEV se řídí automaticky. Toto nastavení je platné, pokud je zvolen režim řízení SGT nebo S / DGT. *Tovární nastavení: Typ jednotky StandBy Kroky AM, EM, BA, AQ 30 AQ22I 30 AQ30I 30 AQ45I 150 Typ jednotky Defrost Kroky AM, EM, BA 470 BA22I 470 BA30I 350 BA45I

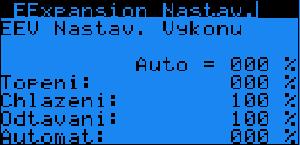

64 10.6 EExpansion Nastav. - Výkon Parametr: SP Rozsah/Předn. Auto - - % Zobrazení výkonu ventilu v Automatickém režimu. Topeni I % Výkon ventilu pro režim Topení. Při Hodnota: 0 nastavení na 0% se používá automatický výpočet podle typu kompresoru a aktuálních Chlazeni I Hodnota: 0 provozních podmínek. % Výkon ventilu pro Režim chlazení. Při nastavení na 0% se používá automatický výpočet podle typu kompresoru a aktuálních provozních podmínek. Odtavani I Hodnota: 100 % Výkon ventilu pro režim odmrazování. Při nastavení na 0% se používá automatický výpočet podle typu kompresoru a aktuálních provozních podmínek. Automat I % Zobrazení výsledku automatického výpočtu. 64

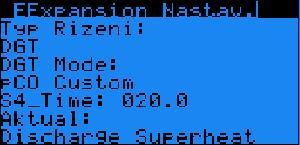

65 10.7 EExpansion Nastav. - Typ Řízení Parametr: SP Rozsah/Předn. Typ rizeni: I Hodnota: * DGT Mode: B53 0/1 Hodnota: 1 S4_Time: A Hodnota: EEV ventil - nastavení módu řízení. 0=DGT: Přehřátí-teplota Výtlaku / Discharge Gas Superheat. 1=SGT: Konvenční přehřátí na sání / Conventional Suction Gas Superheat. 2=DGT/SGT: DGT pro režim Topení a SGT pro režim Chlazení. 3=SDGT/SGT: Kombinace SGT a DGT pro režim Topení a SGT pro režim Chlazení. - Typ DGT řízení. 0: Automatické řízení modulem EVD EVO. 1: pco5 uživatelské (manuální) řízení. V tomto případě je použita speciální řídící funkce hlavního regulátoru. - Konstanta antifiltru čidla DGT. Systém je schopen předvídat cílové hodnoty teploty výtlaku (DGT) s ohledem na setrvačnost přenosu teploty horkého plynu -> na sondu. Aktual: B47 0/1 - Aktuální zobrazení řídicího módu:. 0=Přehřátí sání / Suction Superheat 1=Přehřátí výtlaku / Discharge Superheat *Tovární nastavení: Typ jednotky AM, EM AM/EM Reverzní, BA BAI AQ Typ řízení DGT DGT/SGT SDGT/SGT SGT 65

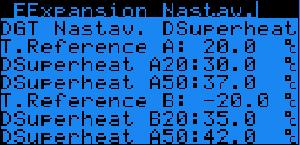

66 10.8 EExpansion Nastav. - DGT Nastav. DSuperheat Parametr: SP Rozsah/Předn. T. Reference A A Hodnota: * Discharge A Superheat A20 Hodnota: * Discharge Superheat A50 A Hodnota: * T. Reference B A Hodnota: * Discharge A Superheat B20 Hodnota: * Discharge Superheat B50 A Hodnota: * C Teplotní reference venkovní teploty, bod A. C Požadované přehřátí na výtlaku pro kondenzační teplotu 20 C, referenční bod A. C Požadované přehřátí na výtlaku pro kondenzační teplotu 50 C, referenční bod A. C Teplotní reference venkovní teploty, bod B. C Požadované přehřátí na výtlaku pro kondenzační teplotu 20 C, referenční bod B. C Požadované přehřátí na výtlaku pro kondenzační teplotu 50 C, referenční bod B. *Tovární nastavení: Parametr j. SP AM EM BA22Z AQ AQI BA BAI T. Reference A C A Discharge Superheat A20 C A Discharge Superheat A50 C A T. Reference B C A Discharge Superheat B20 C A Discharge Superheat B50 C A

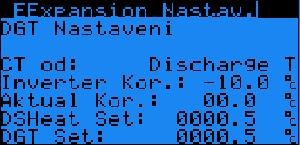

67 10.9 EExpansion Nastav. - DGT Nastavení 1 Parametr: SP Rozsah/Předn. CT od: B54 0/1 Discharge T / Water T Hodnota: 0 Discharge T Inverter Kor. A Hodnota: Nastaví zdroj kondenzační teploty: 0=Výtlak - kondenzační teplota (Discharge T) 1=Topná Voda: teplota topné vody (Water T) C Nastavení korekce invertoru (měniče) kompresoru pro požadované DGT a minimální otáčky/výkon. Aktual Kor C Zobrazuje aktuální výpočet DGT korekce dle otáček/výkonu kompresoru. DSHeat Set A C Zobrazuje aktuální žádané přehřátí na výtlaku. DGT Set A C Zobrazuje aktuální žádanou hodnotu teploty výtlaku kompresoru (DGT) EExpansion Nastav.- DGT Nastav. PID Parametr: SP Rozsah/Předn. P Band A Hodnota: I Time I Hodnota: 100 D Time I Hodnota: 20 Period I Hodnota: 2000 C Pásmo proporcionality PID řízení EEV pro režim DGT. Nižší hodnota zrychluje kontrolu. s s ms Integrační čas (integration time) pro PID řízení EEV. Nižší hodnota zrychluje dosažení požadované hodnoty, avšak s rizikem nestability. Derivační čas (derivation time) pro PID řízení EEV. Vyšší hodnota zrychluje dosažení požadované hodnoty, avšak s rizikem nestability. PID řídicí/kontrolní perioda. Nenastavujte nižší než

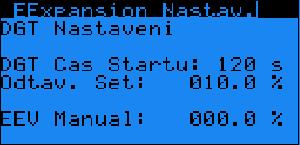

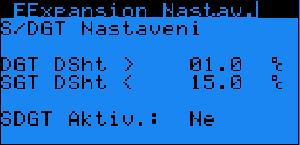

68 10.11 EExpansion Nastav. - DGT Nastavení 2 Parametr: SP Rozsah/Předn. DGT Cas Startu I Hodnota: 120 Odtav. Set A Hodnota: 90.0 EEV Manual A Hodnota: s Režim DGT začíná pevným nastavením EEV ventilu, aby se dosáhlo stabilizace okruhu. PID regulace začne až po doběhu nastavené hodnoty DGT Cas Startu. % Otevře EEV ventil v Módu odtávání na nastavenou pozici. Platí pouze pro DGT mód. % Manuální pozice EEV ventilu během DGT řízení. Když je nastaveno 0%, probíhá automatické řízení EExpansion Nastav. - SGT/DGT Nastavení Parametr: SP Rozsah/Předn. DGT DSht > A Hodnota: 1.0 SGT DSht < A Hodnota: 15.0 j. Pozice C Převýšení teploty výtlaku pro přepnutí mezi řízením SGT a řízením DGT. Pokud je přehřátí na výtlaku (discharge superheat-dsht) vyšší než požadovaná hodnota plus (+) převýšení, přepíná řídicí režim z SGT do režimu DGT. Pokud je hodnota přehřátí DGT nižší o hodnotu SGT DSHT < (DGT je příliš nízké), dojde k přepnutí z režimu DGT na režim SGT. C Pokud je hodnota přehřátí DGT nižší o hodnotu SGT DSHT < (DGT je příliš nízké), dojde k přepnutí z režimu DGT na režim SGT. SDGT Aktiv B45 Ne/Ano - Ne=SGT mód, Ano=DGT mód. 68
69 10.13 EExpansion Nastav. - SGT Nastavení Parametr: SP Rozsah/Předn. Prehrati A Hodnota: 6.0 MOP HT A Hodnota: 20.0 MOP CO A Hodnota: 20.0 MOP DF A Hodnota: 20.0 MOP Alr I Delay Hodnota: 360 MOP_Ti A Hodnota: 20.0 C Požadovaná hodnota přehřátí sání v případě SGT řízení. C Maximální limitní hodnota otvíracího tlaku (Maximum Opening Pressure-MOP) pro režim Topení. Pokud je teplota odpařování vyšší než požadovaná hodnota, začne se EEV zavírat, aby se omezila teplota odpařování. C Maximální požadovaná hodnota otvíracího tlaku pro Režim chlazení. C Maximální požadovaná hodnota otvíracího tlaku pro Odtávací režim. s Když není v nastaveném/uvedeném čase dosaženo MOP, je aktivován MOP Alarm. s MOP nastavení řízení integrační čas EExpansion Nastav. - SGT LOP Parametr: SP Rozsah/Předn. LOP A Heating/Cooling Hodnota: AW=-30.0 BW=-12.0 WW=+2.0 LOP Alr Delay I Hodnota: 360 LOP_Ti A Hodnota: 15.0 C Nejnižší hodnota sacího tlaku (Lowest Opening Pressure - LOP). Pokud je teplota odpařování nižší než požadovaná hodnota, otevře se EEV, aby se zvýšila teplota odpařování (pro režimy Topení/Chlazení). s Když není v nastaveném/uvedeném čase dosaženo LOP, je aktivován LOP Alarm. s LOP nastavení řízení Integrační čas. 69

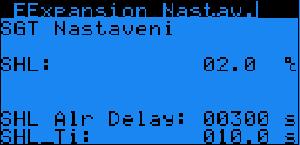

70 10.15 EExpansion Nastav. - SGT SHL Parametr: SP Rozsah/Předn. SHL A (Superheat Hodnota: 2.0 Low) SHL Alr Delay I Hodnota: 360 SHL_Ti A Hodnota: 15.0 C Nízká žádaná hodnota přehřátí. Pokud je přehřátí nižší než požadovaná hodnota, spustí EEV rychlejší uzavření, aby dosáhlo přinejmenším minimálního přehřátí. s Když není v nastaveném/uvedeném čase dosaženo SHL, je aktivován SHL Alarm. s SHL řízení, integrační čas EExpansion Nastav. - SGT EVD EVD Nastavení PID řízení EEV ventilu v režimu SGT Parametr: SP Rozsah/Předn. EVD Pk Hodnota: 15.0 EVD Ik Hodnota: 150 EVD Dk Hodnota: 5.0 C Pásmo proporcionality PID řízení EEV. s Integrační čas PID řízení EEV. s Derivační čas PID řízení EEV. 70

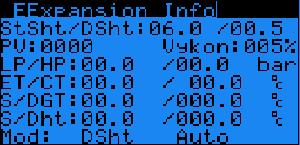

71 10.17 EExpansion Info DGT Informační zobrazení režimu DGT. Parametr: SP Rozsah/Předn. StSht A C Žádaná hodnota přehřátí na sání DSht A C Žádaná hodnota přehřátí na výtlaku PV I Aktuální pozice EEV ventilu. Vykon I % Vypočítaná hodnota požadovaného výkonu ventilu z okolních podmínek. RegSubtype I Zobrazí se typ řízení Evd Evolution, pokud se používá pro ovládání. 1 = SGT, 2 = DSheat, 3 = DGT. DGTControl B340 0/1 - Když je řízeno pomocí DGT, zobrazí se hodnota 1. EEVDGTON B341 0/1 - Požadavek od pco k EVD Evolution ke spuštění řízení DGT = 1 EEVDGTMan B342 0/1 - Žádost o zahájení zvláštního řízení pco módem DGT=1 A A C Aktuální teplota přehřátí na výtlaku. R A C Požadovaná hodnota přehřátí výtlaku O Aktuální výstup PID řízení DGT v relativních hodnotách. Druhý řádek A % Aktuální výstup PID řízení DGT v % otevření pod označením EEV ventilu. O PIDON B343 0/1-1= PID řízení DGT aktivní. 71

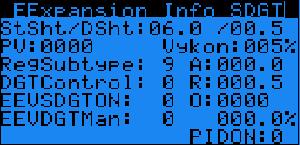

72 10.18 EExpansion Info SDGT Parametr: SP Rozsah/Předn. StSht A C Žádaná hodnota přehřátí na sání DSht A C Žádaná hodnota přehřátí na výtlaku PV I Aktuální pozice EEV ventilu. Vykon I % Vypočítaná hodnota požadovaného výkonu ventilu z okolních podmínek. RegSubtype I Zobrazí se typ řízení Evd Evolution, pokud se používá pro ovládání. 1 = SGT, 2 = DSheat, 3 = DGT. DGTControl B340 0/1 - Když je řízeno pomocí DGT, zobrazí se hodnota 1. EEVSDGTON B344 0/1 - Požadavek od pco k EVD Evolution ke spuštění řízení SDGT = 1 EEVDGTMan B342 0/1 - Žádost o zahájení zvláštního řízení pco módem DGT=1 A A C Aktuální teplota přehřátí na výtlaku. R A C Požadovaná hodnota přehřátí na výtlaku O Aktuální výstup PID řízení SDGT v relativních hodnotách. Druhý řádek A % Aktuální výstup PID řízení SDGT v % pod označením otevření EEV ventilu. O PIDON B346 0/1-1=Aktivita PID řízení SDGT. 72
73 10.19 EExpansion Nastav. EVI 1.část Parametr: SP Rozsah/Předn. RPS Rychlost kompresoru musí být větší něž nastavená hodnota pro aktivaci EVI H rps Hystereze rychlosti kompresoru (+/-) ET C Teplota vypařování musí být nižší než nastavená hodnota pro aktivaci EVI H C Hystereze limitu vypařovací teploty (+/-) CT C Teplota kondenzace musí být nižší než nastavená hodnota H C Hystereze limitu kondenzační teploty (+/-) ETA C Přímka teploty, vypařování bod A CTA C Přímka teploty, kondenzace bod A ETB C Přímka teploty, vypařování bod B CTB C Přímka teploty, kondenzace bod B CTAB C Vypočtená teplota kondenzace z přímky AB, skutečná hodnota musí být vyšší než vypočtená hodnota pro aktivaci EVI H C Hystereze kondenzační teploty AB (+/-) Povoleno - 0/1-1=Ano, 0=Ne 73

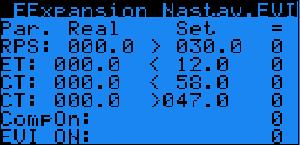

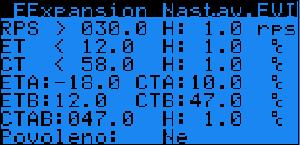

74 10.20 EExpansion Nastav. EVI 2.část Parametr: SP Podmínka /výsledek =: RPS - Aktuální Žádaná/= rps Počet rotací/otáček za sekundu dle skutečnosti žád.nastavení/0-pokud nesplňuje podmínku, 1- pokud splňuje žádanou podmínku. ET - Aktuální Žádaná/= C Teplota vypařování dle skutečnosti žád.nastavení/0-pokud nesplňuje podmínku, 1- pokud splňuje žádanou podmínku. CT - Aktuální Žádaná/= C Teplota kondenzace dle skutečnosti žád.nastavení/0-pokud nesplňuje podmínku, 1- pokud splňuje žádanou podmínku. CT - Aktuální Žádaná/= C Teplota kondenzace dle skutečnosti žád.nastavení/0-pokud nesplňuje podmínku, 1- pokud splňuje žádanou podmínku. CompOn - 0/1-1=zapnutí kompresoru, 0= vypnutí EVI ON - 0/1-1=zapnutí modulu EVD EVI, 0=vypnutí EExpansion Nastav. - Implicitní n. Používá se k návratu základního nastavení EEV a párování / přednastavení EVD Evolution modulu s pco regulátorem. Parametr: SP Rozsah/Předn. R407c - 0/1 Ne/Ano - Když je nastaveno na hodnotu 1 (Ano), spustí se výchozí nastavení. Je automaticky vráceno na hodnotu 0 (Ne). Trvá nejméně 2 minuty, dokud není procedura dokončena. Tuto funkci lze použít také u jednotek s chladivem 407c a chladivem 410a-viz níže. R410a - 0/1 Ne/Ano - Obdobný postup pro jednotky s chladivem 410a. Výchozí nastavení pro 407c musí být provedeno před procedurou 410a! 74

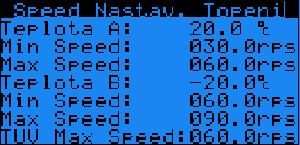

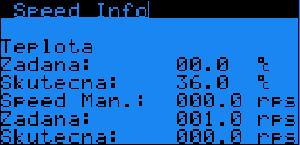

75 11 Speed Set Nastavení parametrů k řízení fr.měniče Speed Info Parametr: SP Rozsah/Předn. (Teplota) C Požadovaná teplota vody pro řízení rychlosti. Žádaná (Teplota) A C Skutečná teplota vody. Skutecna Speed Man: A rps Manuální nastavení rychlosti kompresoru. (Speed) Žádaná: A rps Požadovaná rychlost kompresoru. (Speed) A rps Skutečná žádaná rychlost kompresoru, Skutecna: vzledem k limitům rychlosti a časování Speed Nastav. Topení Operační mapa/scénář pro Teplotní režim. 75

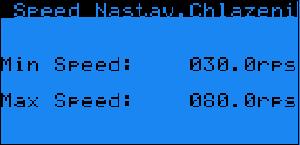

76 Parametr: SP Rozsah/Předn. Teplota A A Hodnota: 20.0 Min Speed A A Hodnota: 30.0 Max Speed A A Hodnota: 60.0 Teplota B A Hodnota: Min Speed B A Hodnota: 60.0 Max Speed B A Hodnota: 90.0 TUV Max Speed A Hodnota: 80.0 C Venkovní teplotní referenční bod/hodnota A. rps Minimální rychlost pro referenční bod/hodnotu A. rps Maximální rychlost pro referenční bod/hodnotu A. C Venkovní teplotní referenční bod/hodnota B. rps Minimální rychlost pro referenční bod/hodnotu B. rps Maximální rychlost pro referenční bod/hodnotu B. rps Maximální rychlost při vytváření teplé vody (TUV) Speed Nastav.Chlazení Parametr: SP Rozsah/Předn. Min Speed A Hodnota: 30.0 Max Speed A Hodnota: 80.1 rps Minimální rychlost pro Režim chlazení. rps Maximální rychlost pro Režim chlazení. 76

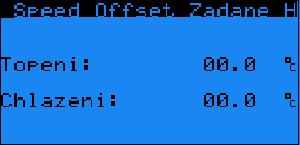

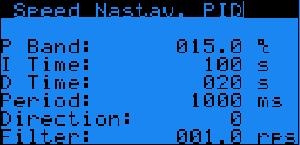

77 11.4 Speed Offset - Žádané hodnoty Parametr: SP Rozsah/Předn. (Offset) A Topeni Hodnota: 2.5 (Offset) Chlazeni A Hodnota: 2.5 C Kalibrace žádané hodnoty teploty vody pro regulaci otáček v Teplotním režimu. Požadovaná hodnota rychlosti vody = žádaná hodnota topné vody (-) minus (Offset) Topení. C Kalibrace žádané hodnoty teploty vody pro regulaci otáček v Režimu chlazení. Požadovaná hodnota rychlosti vody = žádaná hodnota chladicí vody (+) plus (Offset) chlazení Speed Nastav. PID Parametr: SP Rozsah/Předn. P Band A Hodnota: 15.0 I Time I Hodnota: 100 D Time I Hodnota: 20 Period I Hodnota: 1000 Direction B80 0/1 Hodnota: 0 Filter Hodnota: 1.0 C Řízení proporcionálního pásma řízení rychlosti. Nižší hodnota zrychluje kontrolu. s Čas integrace řízení rychlosti. Nižší hodnota zrychluje dosažení požadované hodnoty, avšak s rizikem nestability. s Derivační Čas pro řízení rychlosti. Vyšší hodnota zrychluje dosažení požadované hodnoty, avšak s rizikem nestability. ms PID řízení periody. Nenastavujte méně než 1000ms. - Směr/způsob řízení rychlosti PID. Musí být vždy 0! rps Výstupní filtr z řízení PID, aby nedošlo ke skokovým změnám. 77

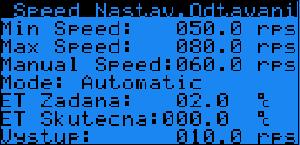

78 11.6 Speed Nastav.Odtávání Parametr: SP Rozsah/Předn. Min Speed A Hodnota: 50.0 Max Speed A Hodnota: 80.0 Manual Speed A Hodnota: 60.0 Mode B81 0/1 Hodnota: 1 rps rps Nastavení minim.rychlosti pro odtávání. Nastavení maxim.rychlosti pro odtávání. rps Při volbě ručního režimu lze nastavit rychlost kompresoru pro odmrazování. - Volba režimu odtávání. 0=Manual 1=Automatic C Žádaná vypařovací teplota pro řízení rychlosti v módu odtávání. ET žádaná A Hodnota: 2.0 ET Skutecna A C Skutečná vypařovací teplota. Vystup A rps Zobrazuje výstupní hodnotu řízení rychlosti odtávání. 78

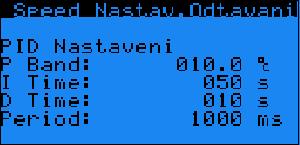

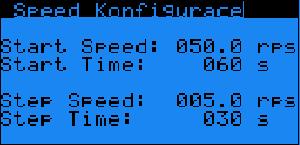

79 11.7 Speed Nastav.Odtávání PID Parametr: SP Rozsah/Předn. P Band A Hodnota: 10.0 I Time I Hodnota: 50 D Time I Hodnota: 10 Period I Hodnota: 1000 C Rozsah proporcionálního pásma řízení odmrazování. Nižší hodnota zrychluje kontrolu. s Čas integrace řízení rychlosti rozmrazování. Nižší hodnota zrychluje dosažení požadované hodnoty, avšak s rizikem nestability. s Derivační Čas pro řízení rychlosti v režimu odmrazování. Vyšší hodnota zrychluje dosažení požadované hodnoty, avšak s rizikem nestability. ms PID řízení periody. Nenastavujte méně než 1000ms Speed Konfigurace Parametr: SP Rozsah/Předn. Start Speed A Hodnota: 50.0 Start Time I Hodnota: 90 Step Speed A Hodnota: 5.0 Step Time I Hodnota: 30 rps s rps s Startovací rychlost kompresoru. Kompresor se rozjede na tuto rychlost po dobu uvedenou ve Start Time. Doba, po kterou kompresor jede při startu na uvedenou rychlost ve Start Speed. Krok změny rychlosti kompresoru. Tím je vyloučena častá změna rychlosti a případná poškození mazání a ložisek. Minimální doba kompresoru, po kterou musí jet v určeném kroku na stejnou rychlost uvedenou ve Step Speed. 79

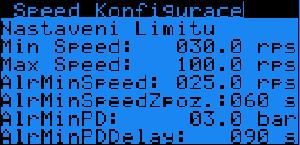

80 11.9 Speed Konfigurace - Nastavení Limitu Parametr: SP Rozsah/Předn.h odnota: Min Speed A Hodnota: 30.0 A Max Speed Hodnota: AlrMinSpeed Hodnota:25.0 AlrMinSpeedZp oz Hodnota:60 AlrMinPD ,9 Hodnota:1.0 AlrMinPDDelay Hodnota:180 rps Minimální rychlostní limit kompresoru. rps Maximální rychlostní limit kompresoru rps Pokud během provozu kompresoru dojde ke snížení rychlosti kompresoru pod tuto mez, aktivuje se alarm. s Nastavení zpoždění Alarmu minimální rychlosti po startu kompresoru. bar Pokud během provozu kompresoru dojde ke snížení tlakového rozdílu pod nastavenou mez, aktivuje se alarm. s Nastavení zpoždění Alarmu minimálního tlakového rozdílu po startu kompresoru Speed Mapa Kompresoru Parametr: SP Rozsah/Předn. DPr * Hodnota: * SMin * Hodnota: * SMax * Hodnota: * bar rps rps Referenční hodnota tlaku pro provozní rozsah minimální a maximální rychlosti. Minimální rychlost odpovídající referenčnímu tlaku. Maximální rychlost odpovídající referenčnímu tlaku. 80

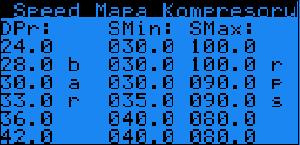

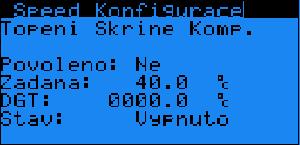

81 * Tovární nastavení Jednotka s fr.měničem DPr(bar) SP SMin(rps) SP SMax(rps) SP 22I 30I 45I 45I A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A Speed Konfigurace Topení Skříně kompresoru. Parametr: SP Rozsah/Předn. Povoleno: - 0/1 Ano/Ne - Nastavení stavu vyhřívání/topení. Anozapnuté Hodnota: Ne vyhřívání, Ne-vypnuté vyhřívání. Zadana: /+99.9 Hodnota: 40 C Nastavení žádané teploty výtlaku, na kterou má být kompresor ohříván. DGT /9999 C Aktuální hodnota teploty výtlaku. Stav - 0/1 - Vypnuto/Zapnuto zobrazení stavu vyhřívání/topení. 81
82 11.12 Speed Stav Drive (Info) Parametr: SP Rozsah/Předn. Chod Zd B410 0/1 - Požadavek na spuštění kompresoru. Chod /Sk B411 0/1 - Indikace chodu kompresoru. Speed Zad A rps Žádaná hodnota rychlosti (otáček) kompresoru Speed Skut A rps Skutečná rychlost kompresoru. V (Volt) I V Napětí kompresoru. A (Ampér) A A Proud kompresoru. kw (kilowatt) A kw Výkon kompresoru. DC [V] I V DC (stejnosměrné) napětí měniče. C I C Teplota měniče Stav I Stav řízení: 0:Stop, 1:Run (běh), 2:Alarm 0: (Alarm) I Kód Alarmu řízení. 82
83 Seznam alarmů měniče kompresoru: I299 Typ Alarmu 0 No fault 1 Overcurrent 2 Motor overload 3 Overvoltage 4 Undervoltage 5 Drive overt 6 Drive undert 7 Overcurrent HW 8 Motor overtemp 9 Drive failure 10 Cpu error 11 Param. default 12 DC bus ripple 13 Data comms fault 14 Drive thermistor 15 Autotune fault 16 Drive disabled = High Pressure Switch alarm 17 Motor phase fault 18 Fan fault 19 Speed fault 20 PFC failure 21 error code 21, reserved 22 PFC undervoltage 23 STO survey fail 24 STO survey fail 25 Ground fault 26 Internal error 1 27 Internal error 2 28 Drive overload 29 Drive overtemp 30 error code 30, reserved 98 Unexpected Inverter Restart 99 Unexpected Inverter Stop 83

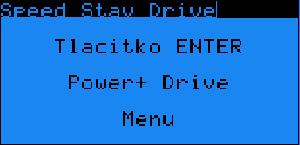

84 11.13 Speed Stav Drive (vstup DC Drive) Zmáčkni ENTER a vstup do DC Drive Menu Speed Brine Control Parametr: SP Rozsah/Předn. Enabled B419 0/1 Ne/Ano Hodnota: 0 - Povolení omezení rychlosti podle teploty zemní smyčky. Když teplota zemní smyčky klesá, systém omezuje maximální rychlost. rps Minimální rychlostní limit pro řízení zemní Min Speed A Hodnota: 30.0 smyčky. Max Speed A rps Maximální rychlostní limit pro řízení zemní Hodnota: 90.0 smyčky. Brine Ac A C Aktuální teplota zemní smyčky. Brine Rq A C Žádaná hodnota teploty zemní smyčky. Hodnota: 5.0 Result A rps Výsledek řízení (omezení) rychlosti vůči teplotě zemní smyčky. 12 Evd Evolution Rezervováno pro tovární nastavení. 84

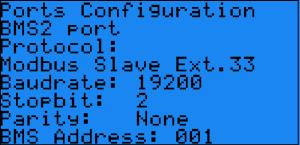

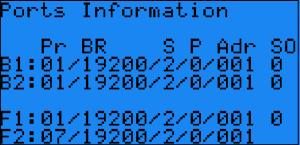

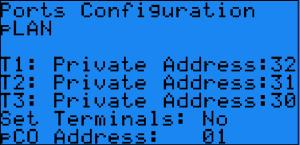

85 13 Protokoly Set Nastavení komunikace pco5 regulátoru Ports Information (porty info) Parametr: SP Rozsah/Předn. Pr Typ protokolu použitý pro porty: 1: Carel; 3: Modbus Slave, 18: Carel Master V2, 21: Modbus Master 2.0, 28: Modbus Master 2.0, 30: Modbus Slave Extended, 33: Modbus Slave Extended, 54: Carel Master V1, 60: Modbus Master 3.0 BR , 2400, bps Přenosová rychlost 4800, 9600, 19200, S - 0/1 - Stop Bity. 0=2, 1=1 P Parity. 0=none (žádná), 1=even (sudá), 2=odd (lichá). Adr Adresa portu pro podřízené (Slave) protokoly. SO - 0/1 - Připojen dohled (Supervisor). 0=Ne, 1=Ano 13.2 BMS Configuration BMS port (nastavení) 85
86 Parametr: SP Rozsah/Předn. BMS Protocol Hodnota: 11 BMS Baudrate Hodnota: 4 BMS Stopbit - 0/1 Hodnota: 0 BMS Parity Hodnota: 0 BMS Address Hodnota: 1 - Typ protokolu použitý pro port BMS. 0:Reserved; 1:Carel Slave Local, 2:Carel Slave Remote, 3:Modbus Slave, 4:Winload, 5:Benshaw, 6:GSM Modem, 7:Wireless Kiocera, 8:Printer, 9: Carel Master v.2, 10:Modbus Master, 11:Modbus Master n.2, 12:Modbus Slave Ext.30, 13:Modbus Slave Ext.33, 14:Carel Master v.1 - Přenosová rychlost použitá pro port BMS. 0:1200, 1:2400; 2:4800, 3:9600, 4:19200, 5: Konfigurace BMS stopbitu. 0: 2 stopbits, 1: 1 stopbit - BMS parita: 0=none (žádná), 1=even (sudá), 2=odd (lichá). - BMS adresa použitá pro podřízené protokoly (slave protocols) BMS2 Configuration BMS2 port (nastavení) Parametr: SP Rozsah/Předn. BMS2 Protocol Hodnota: 5 BMS2 Baudrate Hodnota: 4 BMS2 Stopbit - 0/1 Hodnota: 0 BMS2 Parity Hodnota: 0 BMS2 Address Hodnota: 1 - Typ protokolu použitý pro port BMS2. 0:Reserved; 1:Carel Slave Local; 2:Carel Master v.2; 3:Modbus Master; 4:Modbus Master n.2; 5:Modbus Slave Ext.33 - Přenosová rychlost použitá pro port BMS2. 0:1200, 1:2400; 2:4800, 3:9600, 4:19200, 5: Konfigurace BMS2 stopbitu. 0: 2 stopbits, 1: 1 stopbit - BMS2 parita: 0=none (žádná), 1=even (sudá), 2=odd (lichá). - BMS2 adresa použitá pro podřízené protokoly (slave protocols). 86
87 13.4 FieldBus Configuration FieldBus port (nastavení) Parametr: SP Rozsah/Předn. FieldBus Protocol Hodnota: 14 FB Baudrate Hodnota: 4 FB Stopbit - 0/1 Hodnota: 0 FB Parity Hodnota: 0 FB Address Hodnota: 1 - Typ protokolu použitý pro port FieldBus. 1:Belimo; 2:PST; 3:Carel Slave Local; 4:Modbus Slave; 5:GSM Modem; 6:Wireless Kyocera; 7: Carel Slave Remote; 8:Printer; 9:Winload; 10:Carel Master v.2; 11:Th-Tune; 12:tLAN Master; 13:Modbus Master; 14:Modbus Master n.2; 15:Modbus Slave Extended; 16:Carel Master v.1 - Přenosová rychlost použitá pro port FieldBus. 0:1200, 1:2400; 2:4800, 3:9600, 4:19200, 5: Konfigurace FieldBus stopbitu. 0: 2 stopbits, 1: 1 stopbit - FieldBus parita: 0=none (žádná), 1=even (sudá), 2=odd (lichá). - FieldBus adresa použitá pro podřízené protokoly (slave protocols) FieldBus 2 Configuration 87
88 Parametr: SP Rozsah/Předn. FB2 Protocol Hodnota: 2 FB2 Baudrate Hodnota: 4 FB2 Stopbit - 0/1 Hodnota: 0 FB2 Parity Hodnota: 0 FB2 Address Hodnota: 1 - Typ protokolu použitý pro port FieldBus2. 1:tLAN Master; 2:Carel Master v.2; 3:Modbus Master; 4:Modbus Master n.2 - Přenosová rychlost použitá pro port FieldBus2. 0:1200, 1:2400; 2:4800, 3:9600, 4:19200, 5: Konfigurace FieldBus2 stopbitu. 0: 2 stopbits, 1: 1 stopbit - FieldBus2 parita: 0=none (žádná), 1=even (sudá), 2=odd (lichá). - FieldBus2 adresa použitá pro podřízené protocoly (slave protocols) plan Configuration plan port je používán pgd ovladačem a pro MasterLAN aplikace. Parametr: SP Rozsah/Předn. T1-0/1 Hodnota: 0 Address: Address:01-32 Hodnota: 32 - Typ terminálu/displeje T1 0=Soukromá (Private), 1=Sdílená (Shared) Volba čísla adresy. T2 Address: T3 Address: - 0/1 Hodnota: 0 Address:01-32 Hodnota: 31-0/1 Hodnota: 0 Address:01-32 Hodnota: 30 - Typ terminálu/displeje T2 0=Soukromá (Private), 1=Sdílená (Shared) Volba čísla adresy. - Typ terminálu/displeje T3 0=Soukromá (Private), 1=Sdílená (Shared) Volba čísla adresy. Set Terminals - Ne/Ano - Ano tímto nastavením uložíte konfiguraci všech Terminálů. pco Address Hodnota: 1 - plan adresa pro pco5 regulátor. 88

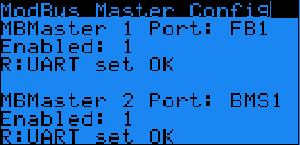

89 13.7 Modbus Master Configuration Listuj na Menu Protokoly Set stiskni Enter, stiskni Prg Vstup do menu: Modbus Master Config, kde se nastaví 2 Modbus Master protokoly/sběrnice použité pro pco regulátor/kontrolér. Parametr: SP Rozsah/Předn. MBMaster 1 Port Hodnota: 2 MBMaster 1-0/1 Enabled Hodnota: 1 MBMaster 1 R MBMaster 2 Port Hodnota: 1 MBMaster 2-0/1 Enabled Hodnota: 1 MBMaster 2 R - Port použitý pro Modbus Master 1. 0:pLAN; 1:BMS1; 2:FB1; 3:BMS2; 4:FB2 - Povolení Modbus Master 1 protokolu Výsledek operace Modbus Protokolu 1. 0:UART set OK; 1:Commands OK; 2:UART incorrect; 4:Generic - Port použitý pro Modbus Master 2. 0:pLAN; 1:BMS1; 2:FB1; 3:BMS2; 4:FB2 - Povolení Modbus Master 2 protokolu Výsledek operace Modbus Protokolu 2. 0:UART set OK; 1:Commands OK; 2:UART incorrect; 4:Generic Error 89

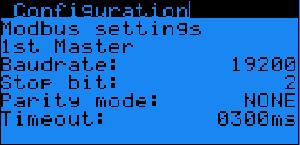

90 13.8 Modbus Master 1st Configuration 1 Modbus Master je použit pro komunikaci s pad pokojovými ovladači (terminals) a expanzní kartou/modulem pcoe. Parametr: SP Rozsah/Předn. 1st Master Baudrate Hodnota: 4 1st Master Stopbit 1st Master Parity mode 1st Master Timeout - 0/1 Hodnota: Hodnota: Hodnota: Přenosová rychlost použitá pro 1 Master. 0:1200, 1:2400; 2:4800, 3:9600, 4:19200, 5: Master stopbit konfigurace. 0: 2 stopbits, 1: 1 stopbit - 1 Master parita. 0=none (žádná), 1=even (sudá), 2=odd.(lichá) ms 1 Master časový limit 13.9 Modbus Master 2nd Configuration 2 Modbus Master je použit pro komunikaci s DC Drive (měničem kompresoru). Parametr: SP Rozsah/Předn. 2nd Master Baudrate Hodnota: 4 2nd Master Stopbit 2nd Master Parity mode 2nd Master Timeout - 0/1 Hodnota: Hodnota: Hodnota: Přenosová rychlost použitá pro 2 Master. 0:1200, 1:2400; 2:4800, 3:9600, 4:19200, 5: Master stopbit konfigurace. 0: 2 stopbits, 1: 1 stopbit - 2 Master parita. 0=none (žádná), 1=even (sudá), 2=odd.(lichá) ms 2 Master časový limit 90

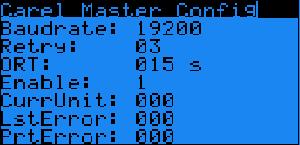

91 13.10 Carel Master Configuration Carel Master protocol je použit pro komunikaci s EVD Evolution modulem pro ovládání EEV. Parametr: SP Rozsah/Předn. Carel Master Baudrate Hodnota: 4 Retry Hodnota: 3 ORT Hodnota: 15 - Přenosová rychlost použitá pro Carel Master. 0:1200, 1:2400; 2:4800, 3:9600, 4:19200, 5: Počet pokusů o navázání komunikace. - Čas mezi pokusy o spojení, když je hlášena chyba Offline.. - Povolení Carel Master protokolu. 1=Povoleno Enable - 0/1 Hodnota: 1 CurrUnit Adresa jednotky, která momentálně komunikuje. LstError Adresa prvního periferního zařízení, které správně neodpovídá/nekomunikuje PrtError Kód Error protokolu. 91
92 14 I/O Konfigurace Konfigurace vstupů a výstupů Analog input B1 až B3 (čidla) Parametr: SP Rozsah/Předn. Probe type Hodnota: 0 Offset Hodnota: 0 Min value Hodnota: 0 Max value Hodnota: Alarm Delay Hodnota: 60 - Definice typu čidla (volba jen vybraných typů): 0:NTC; 1:PT1000; 2:0-1V; 3:0-10V; 4:0-20mA; 5:4-20mA; 6:ON/OFF; 7:0-5V; 8: V; 9:NTC HT; 10:-50T90; 11:10T170; 12:PT100 - Kompenzace čidla. - Volba pro Probe type č.2, 3, 4, 5, 7, 8, minimální referenční hodnota pro aktivní čidlo. - Volba pro Probe type č.2, 3, 4, 5, 7, 8, maximální referenční hodnota pro aktivní čidlo. s Zpoždění alarmu čidla. 92

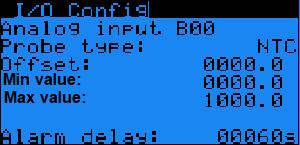

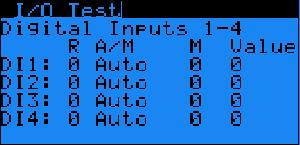

93 14.2 Analog input B4 až B5 (čidla) Parametr: SP Rozsah/Předn. Probe type Hodnota: 0 Offset Hodnota: 0 Min value Hodnota: 0 Max value Hodnota: Alarm Delay Hodnota: 60 - Definice typu čidla (volba jen vybraných typů): 0:NTC; 1:PT1000; 2:0-1V; 3:0-10V; 4:0-20mA; 5:4-20mA; 6:ON/OFF; 7:0-5V; 8: V; 9:NTC HT; 10:-50T90; 11:10T170; 12:PT100 - B4, B5 - Kompenzace čidla. - Nepoužito - Nepoužito s B4, B5 - Zpoždění alarmu čidla ID1 až ID8 Digital Inputs (digitální vstupy) Parametr: SP Rozsah/Předn. R - 0/1 - IDx (read) skutečná hodnota vstupu A/M - Auto/ - IDx mód. Automatický nebo Manuální režim. Man M - 0/1 - IDx manuální nastavení pro manuální mód. Value - 0/1 - IDx výsledek použitý pro řízení/kontrolu. 93

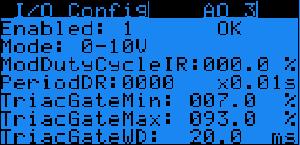

94 14.4 Analog Outputs AO1 až AO4 (výstupy) Parametr: SP Rozsah/Předn. Enabled - 0/1 Hodnota: 1 - Platí pouze pro AO3-4. Analogový výstup: Povolen=1 Zakázán=0 OK/Error - OK/Error - Konfigurace OK (v pořádku) nebo Error. Error znamená špatnou konfiguraci. Mode - 0-4* - AOx výstupní mód. 0:0-10V;1:PWM Sync ; 2:Phase Cutt Sync; 3:CONV010ONOFFFCS3; 4:PWM Slew Rate. ModDutyCycl % Modulační pracovní cyklus pro režimy PWM. eir Hodnota: 0 PeriodDR s Doba/perioda modulace pro režimy PWM. Hodnota: 0 TriacGateMin % Minimální otevření pro fázový ořez. Hodnota: 7.0 TriacGateMa % Maximální otevření pro fázový ořez. x Hodnota: 93.0 TriacGateWD Hodnota: 2.0 ms Trvání fázového řezného impulsu. *Tovární nastavení: Analogový výstup Mód AO1 0: 0-10V AO2 0: 0-10V AO3 1: PWM Sync AO4 2: Phase Cut Sync Poznámka: Použité analogové výstupy musí být konfigurovány ve dvojicích AO1 / AO2 a AO3 / AO4. Pokud je na AO1 (příp.ao3) použito 0-10V, musí být použito také na AO2 (příp.ao4). 94

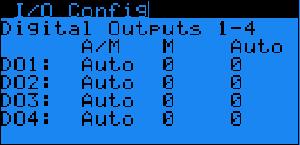

95 14.5 DO1 až DO8 Digital Outputs (d.výstupy) Parametr: SP Rozsah/Předn. A/M - Auto/Man - DOx režim. Automatický nebo Manuální mód. M - 0/1 - DOx manuální hodnota pro manuální mód digitálního výstupu. Ruční režim používejte obezřetně. Vezměte prosím na vědomí, že DOx výstup/relé je připojen k některým výkonovým prvkům, jako je kompresor. Auto - 0/1 - Stav DOx výstupu řízení pco regulátoru. 1=sepnut 14.6 I/O Konfig - pcoe Číslo Konfigurace rozšiřující desky/karty. 95

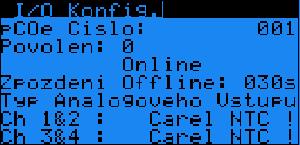

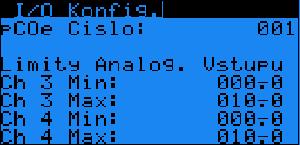

96 Parametr: SP Rozsah/Předn. Povolen - 0/1 Hodnota: 0 Online - Online Offline Zpozdeni Offline Hodnota: 30 Typ Analogoveho Hodnota: 0 vystupu Ch1&2 Typ Analogoveho vystupu Ch3&4-0-6 Hodnota: 0 - Povolení pcoe karty. Neaktivujte, dokud není HW pcoe připojen. - Stav připojení pcoe. s Zpoždění před přepnutím do stavu - pcoe offline. - Typ analogového vstupu B1/2 pcoe. 0:Carel NTC; 1:0..1V; 2:0..20mA; 3:4.. 20mA; 4:0..5V; 5: V; 6: NTC-HT - Typ analogového vstupu B3/4 pcoe. 0:Carel NTC; 1:0..1V; 2:0..20mA; 3:4.. 20mA; 4:0..5V; 5: V; 6: NTC-HT 14.7 I/O Konfig - pcoe Limity Ch1 až Ch4 Parametr: SP Rozsah/Předn. Ch x Min Hodnota: 0 Ch x Max Hodnota: 0 - (B) Ch 1-4/pCOe minimální referenční hodnota aktivního čidla. - (B) Ch 1-4/pCOe maximální referenční hodnota aktivního čidla. 96

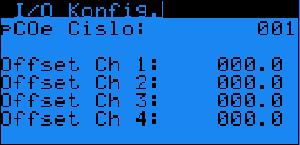

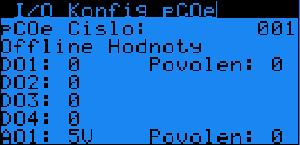

97 14.8 I/O Konfig. - pcoe Offset Parametr: SP Rozsah/Předn. pcoe Offset Ch x Hodnota: 0 j Popis - Ch 1-4/pCOe offset kalibrace I/O Konfig pcoe nastavení Konfigurace výstupů, když pcoe karta přejde do režimu offline. Parametr: SP Rozsah/Předn. Dox (Offline - 0/1 - Výstupy DO 1-4 pcoe v Offline nastavení. hodnoty) Hodnota: 0 Povolen (Dox) - 0/1 Hodnota: 0-1=Povolení Offline operací výstupů Dox v pcoe. Pro všechny DO 1-4 AO1-0-2 Hodnota: 1 - AO1 - pcoe Offline nastavení. 0=0V, 1=5V, 2=10V. Povolen (AO1) - 0/1-1=Povolení AO1 Offline operací. 97

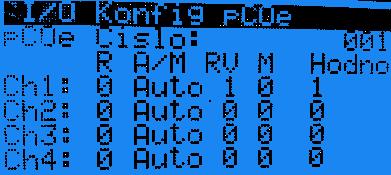

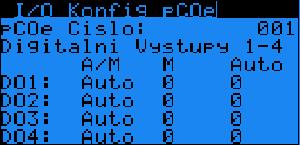

98 14.10 I/O Konfig pcoe nastavení Ch1-4 (ID) Parametr: SP Rozsah/Předn. R - 0/1 - Chx/pCOe načtená hodnota digit.vstupu. A/M - Auto/Man - Chx/pCOe režim. Automatický nebo Manuální režim. RV - 0/1 - Polarita digitálního vstupu M - 0/1 - Chx/pCOe manuální hodnota pro manuální režim. Hodnota - 0/1 - Chx/pCOe - výsledek použitý pro řízení/kontrolu I/O Konfig pcoe výstupy DO1-4 Parametr: SP Rozsah/Předn. A/M - Auto/Man - DOx/pCOe režim. Automatický nebo Manuální mód. M - 0/1 - DOx/pCOe manuální hodnota pro manuální mód digitálního výstupu. Ruční režim používejte obezřetně. Vezměte prosím na vědomí, že DOx výstup/relé je připojen k některým prvkům napájení. Auto - 0/1 - Stav DOx výstupu řízení pco regulátoru. 98

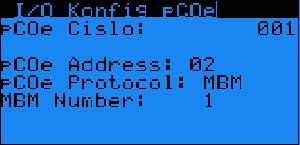

99 14.12 I/O Konfig pcoe - Parametry Parametr: SP Rozsah/Předn. pcoe Address Hodnota: 2 pcoe Protocol - Carel/MBM Hodnota: MBM MBM Number - 1/2 Hodnota: 1 - Volba adresy pcoe. - Volba komunikačního protokolu pcoe. - Volba komunikačního protokolu/kanálu Modbus Master 1/2 99

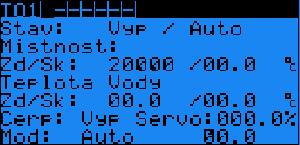

100 15 Topné/Chladicí okruhy Menu jednotlivých okruhů TO1 až TO6 (Topný okruh-dále jen TO). Parametr: SP Rozsah/Předn. Stav B212/ Vyp/Zap - Chod T.okruhu. On=zapnuto, Off=vypnuto Zd/Sk (Mistnost) Zd/Sk (Teplota Vody) I269 A215/ A216 A96/ Auto/pAD/Topeni/ Chlazeni Hodnota:Auto 6.0/32.0 Hodnota: / /99.9 Výběr režimu topného okruhu: Auto přepíná funkci dle TČ pad přepíná funkci dle pad = dle TČ (pad01) Topení trvale pracuje jako topení (reverzní) Chlazení trvale pracuje jako chlazení (přímý) C Žádaná hodnota teploty místnosti okruhu TOx. / Aktuální teplota místnosti okruhu TOx. C Žádaná hodnota teploty vody okruhu TOx. / Aktuální teplota vody okruhu TOx. A /99.9 Cerp B68 Vyp/Zap - Zobrazení zapnutí/vypnutí čerpadla (výstupního relé) okruhu TOx. Servo A % Zobrazení stavu analogového výstupu servopohonu okruhu TOx. Mod (Chlazení/Top ení) B214/B215 A217/A218 Auto/Manual / xx C Hodnota: Auto V menu TOx - Stiskni Prg vstup do Menu TOx Nastavení. - Volba automatického nebo manuálního režimu s možností nastavení žádané teploty okruhu TOx. Pro oba módy Chlazení/Topení se nastavuje zvlášť. 100

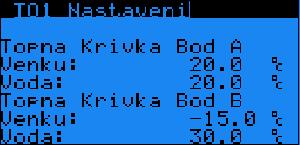

101 15.1 T/CH okruhy TO1 (TOx) Nastavení - Topení Ekvitermní křivku vystihuje následující obrázek: Topení-teplota vody C B 30 C A 20 C -15 C Venkovní teplota C +20 C Parametr: SP Rozsah/Přednast. Venku A (Teplotní 30.0 křivka Bod Hodnota: 20.0 A) Voda (Teplotní křivka Bod A) Venku (Teplotní křivka Bod B) Voda (Teplotní křivka Bod B) A106 * Hodnota: 20.0 A Hodnota: A107 * Hodnota: 30.0 Jednotka Popis * Reálný teplotní rozsah je omezen provozním nastavením. C Bod A, definice venkovní teploty. C Bod A, definice teploty vody. Požadovaná teplota topné vody pro definovanou venkovní teplotu bodu A. 20,0 C je typické nastavení pro Podlahové vytápění a Radiátory. C Bod B, definice venkovní teploty. C Bod B, definice teploty vody. Požadovaná teplota topné vody pro definovanou venkovní teplotu bodu B. 30,0 C je typické nastavení pro Podlahové vytápění. 40,0 C je typické nastavení pro Radiátory. 101

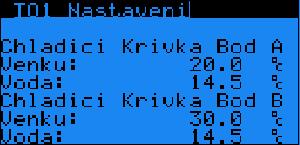

102 15.2 T/CH okruhy TO1 (TOx) Nastavení - Chlazení Toto nastavení je k dispozici pouze pro volitelné vybavení jednotky tepelného čerpadla, které umožňuje chlazení. Parametry kompenzace dle počasí lze zobrazit na následujícím obrázku: Teplota chladicí vody C 20 C A B 14.5 C 20 C 30 C Venk. teplota C Parametr: SP Rozsah/Předn. Venku (chladicí křivka Bod A) A Hodnota: 20.0 C Bod A, definice venkovní teploty. Voda (chladicí křivka Bod A) Venku (chladicí křivka Bod B) Voda (chladicí křivka Bod B) A315 *14.5/30.0 Hodnota: 14.5 A /40.0 Hodnota: 30.0 A317 *14.5/30.0 Hodnota: 14.5 C Bod A, definice teploty vody. Požadovaná teplota chladicí vody pro definovanou venkovní teplotu bodu A. 20,0 C je typické nastavení pro podlahové topení a FanCoily. C Bod B, definice venkovní teploty. C Bod B, definice teploty vody. Požadovaná teplota chladicí vody pro definovanou venkovní teplotu bodu B C je typické nastavení pro podlahové topení C je typické nastavení pro FanCoily. * Reálný teplotní rozsah je omezen podle nastavení během uvedení do provozu. Další omezení je možné díky ochraně rosného bodu, pokud je aktivována. 102

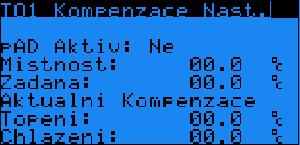

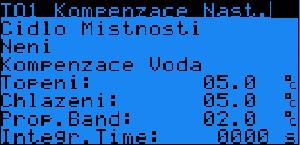

103 15.3 T/CH okruhy TO1 (TOx) Kompenzace Nast. Vstup do menu kompenzace se provádí stiskem PRG na displeji topné/chladící křivky. Parametr: SP Rozsah/čidlo/přednast. Jedn. Popis pad Aktivní B285 Ano/Ne - pad0x Aktivita stav. Mistnost A /99.9 C Aktuální teplota místnosti. (Teplota místnosti) Zadana A /99.9 C Žádaná teplota místnosti. (Teplota místnosti) Topeni (Aktuální kompenzace) A /99.9 C Výsledek kompenzace místnosti na požadovanou teplotu vody topení. Chlazení (Aktuální kompenzace) Čidlo místnosti (Teplotní) Topení (Kompenzace voda) Chlazení (Kompenzace voda) Prop. Band (Proporcionální pásmo) Integr. Time (Integrační čas) A /99.9 C Výsledek kompenzace místnosti na požadovanou teplotu vody chlazení. - B1-B5/pCO5, B1-B4/pCOe Neni A /99.9 Hodnota: 5.0 A /99.9 Hodnota: 5.0 A /99.9 Hodnota: 2.0 I Hodnota: 0 - Výběr teplotního čidla pro pokojovou teplotu, pokud je instalováno. Je-li připojen ovladač padx, je z něj teplota místnosti použita automaticky. C Maximální/minimální kompenzace teploty vody v režimu topení. C Maximální/minimální kompenzace teploty vody v režimu chlazení. C Proporcionální pásmo teploty místnosti pro výpočet kompenzace vody. S (sec) Doba integrace kalkulovaného výpočtu kompenzace vody. Nastavte na 0 pouze pro funkci Proporcionální pásmo. 103
104 kompenzace +T teplota vody ohřev vody na požadov. teplotu kompenzace -T P/2 požadovaná teplota okolního vzduchu P/2 Obrázek výše ukazuje princip kompenzace dle teploty prostoru. Kalkulovaná hodnota kompenzace vody je doplněna o hodnotu kompenzace počasí dle požadované teploty vody. Pokud není namontováno teplotní čidlo pokoje, ani ovladač pad01, systém automaticky předpokládá pokojovou teplotu 20,0 C. Když je požadovaná pokojová teplota nastavena uživatelem, kompenzace vody se tak přepočítá s virtuální pokojovou teplotou 20,0 C T/CH okruhy TO1 (TOx) Nastavení provozního rozsahu Parametr: SP Rozsah/Přednast. Minimální /99.9 (Teplota Hodnota: 10.0 vody) Maximální (Teplota vody) Topení (Offset Topné vody) Chlazení (Offset chladící vody) /99.9 Hodnota: 60.0 A /99.9 Hodnota: 0.0 A /99.9 Hodnota: 0.0 Jedn. Popis C Minimální limit teploty vody pro žádanou hodnotu nastavení okruhu. C Maximální limit teploty vody pro žádanou hodnotu nastavení okruhu. C Zvýšení/Posun žádané hodnoty topné vody hlavního topného okruhu. TOx žádaná hodnota = 35.0 C Offset = 5.0 Výsledná požadovaná teplota topné vody hlavního topného okruhu = = 40.0 C Snížení/Posun žádané hodnoty chladící vody. 104
105 15.5 T/CH okruhy TO1 (TOx) Nastavení funkce Parametr: SP Rozsah/Předn. Povolen B278 Ano/Ne Hodnota: Ne Typ (funkce) I Hodnota:1 Topení (Hystereze) A /99.9 Hodnota: 5.0 Chlazení A /99.9 (Hystereze) Hodnota: 5.0 Priorita TUV B61 Ano/Ne Hodnota: Ano Priorita B279 Ano/Ne Bazénu Hodnota: Ne - Povolení příslušné funkce. - Volba typu funkce okruhu TOx. 0: Není 1: Směšovací PV/OT 2: Termostat 3: Teplá voda (TUV) C Hystereze okruhu TOx v módu Topení. C Hystereze okruhu TOx v módu Chlazení. - Ano = TUV má přednost, TOx se vypne Ne = současný chod TOx s TUV - Ano = Bazén má přednost, TOx se vypne Ne = současný chod TOx s Bazénem T/CH okruhy TO1 (TOx) Nastavení PID směšování 105

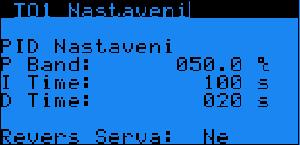

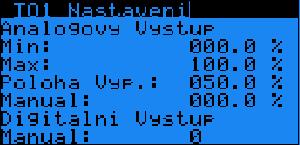

106 Parametr: SP Rozsah/Předn. P Band A /999.9 Hodnota: 50.0 I Time I Hodnota: 100 D Time I Hodnota: 20 Revers Serva B280 Ano/Ne Hodnota: Ne C Proporcionální pásmo řízení teploty okruhu TOx. Nižší hodnota zrychluje kontrolu. s Integrační čas (integration time) směšování okruhu TOx. Nižší hodnota zrychluje dosažení požadované hodnoty, avšak s rizikem nestability. s Derivační čas (derivation time) směšování okruhu TOx. Vyšší hodnota zrychluje dosažení požadované hodnoty, avšak s rizikem nestability. - Spínač obrácení chodu servopohonu okruhu TOx T/CH okruhy TO1 (TOx) Nastavení Výstupu Parametr: SP Rozsah/Předn. Min Hodnota: 0 Max Hodnota: 100 Poloha Vyp Hodnota: 50 Manual A Hodnota: 0 % Minimální rozsah chodu servopohonu/ventilu. % Maximální rozsah chodu servopohonu/ventilu. % Analog.výstup ovládající polohu ventilu, pokud je TOx vypnutý. % Manuální zadání polohy ventilu (permanentní paměť). Manual (Digitalni Vystup) B281 0/1 Hodnota: 0 - Manuální sepnutí DO výstupu. 0=rozepnut, 1=sepnut 106

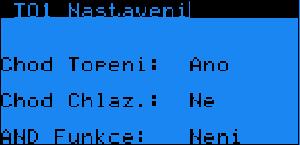

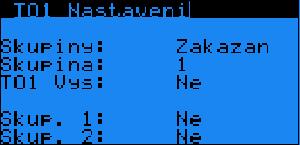

107 15.8 T/CH okruhy TO1 (TOx) Nastavení chodu Parametr: SP Rozsah/Předn. Chod Topeni B282 Ano/Ne Hodnota: Ano Chod Chlaz. B283 Ano/Ne Hodnota: Ne AND Funkce I391 UT1/UT2/UT3/DT4/ Neni Hodnota: Neni - Povoluje chod v režimu Topení. Ano=Povoleno (současně lze povolit oba režimy). - Povoluje chod v režimu Chlazení. Ano=Povoleno - Volba typu logické funkce AND okruhu TOx. 0/Neni = Zakázáno Umožňuje aktivaci TOx v závislosti na UT1/UT2/UT3/DT T/CH okruhy TO1 (TOx) Nastavení Skupin Skupinový provoz deaktivuje hlavní topný okruh, pokud není aktivní alespoň 1 skupina (topný okruh). Každý TO (1-6) je možné zařadit do skupiny 1 nebo 2. Pokud je aktivní alespoň jeden TO ze skupiny, je automaticky aktivována celá skupina (ostatní TO zařazené do stejné skupiny). Parametr: SP Rozsah/Předn. Skupiny B284 0/1 Zakazan/Povolen Hodnota: Zakazan - Povolení/Zakázání řazení do skupin TOx. Skupina I275 1/2 Hodnota: 1 - Volba zařazení do skupiny 1 nebo 2. TOx Vys B285 Ano/Ne - Zobrazení požadavku na chod TOx. Ano=TOx aktivní (Chlazení/Topení) Skup. 1 B286 Ano/Ne - Zobrazení stavu aktivity skupiny 1. Ano= aktivní. Skup. 2 B287 Ano/Ne - Zobrazení stavu aktivity skupiny 2. Ano= aktivní. 107

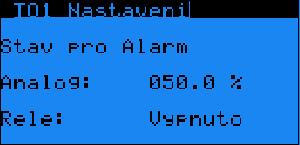

108 15.10 T/CH okruhy TO1 (TOx) Nastavení HW (I/O) Parametr: SP Rozsah/Předn. Řídicí čidlo - B1-B5/pCO5 B1-B4/pCOe Neni - Výběr čidla pro kontrolu teploty vody okruhu TOx. Hodnota: B4/pCO5 Vystup. Rele Hodnota: 6 Digitalni vstup - ID1-ID8_pCO5 Not Used Hodnota: ID7_pCO5 - Volba výstupu relé pro ohřev teplé vody okruhu TOx. 0:Není 1:Rele 1 /pco5, 2:Rele 2 /pco5, 3:Rele 3 /pco5, 4:Rele 4 /pco5, 5:Rele 5 /pco5, 6:Rele 6 /pco5, 7:Rele 7 /pco5, 8:Rele 8 /pco5, 9:Rele 1 /pcoe, 10:Rele 2 /pcoe, 11:Rele 3 /pcoe, 12:Rele 4 /pcoe, Optional Výběr DI vstupu okruhu TOx T/CH okruhy TO1 (TOx) Nastavení výstupů pro Alarm Parametr: SP Rozsah/Předn. Analog (Stav pro Alarm) Hodnota: 50 % Poloha ventilu při Alarmu čidla TO1. Rele (Stav - Vypnuto/Zapnuto - Volba stavu relé při Alarmu čidla TO1 pro Alarm) Hodnota: Vypnuto 108

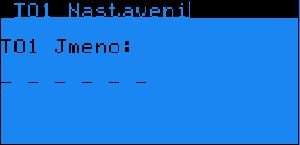

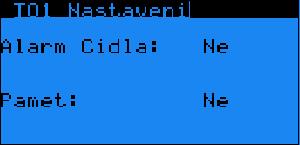

109 15.12 T/CH okruhy TO1 (TOx) Nastavení Jména Parametr: SP Rozsah/Předn. TOx Jmeno - - Pojmenování Topného okruhu max. délka 6 volných pozic. A-Z / 0-9 Přenos pojmenování po internetovém spojení T/CH okruhy TO1 (TOx) Nastavení - Alarm čidla Parametr: SP Rozsah/Předn. Alarm Cidla - Ano/Ne - Zobrazení aktuálního stavu Alarmu teplotního čidla TOx. Pamet - Ano/Ne - Stav alarmu načtený z paměti. Ano=alarm byl aktivní. Pro reset nutné manuálně změnit na Ne T/CH okruhy TO1 (TOx) Nastavení Ochrany RB 109
110 Parametr: SP Rozsah/Předn. Ochrana RB B288 Zakázán/ Povolen - Zapnutí/vypnutí funkce rosného bodu. Hodnota: Zakázán B289 0/1 Zobrazení stavu funkce rosného bodu. 0=Není aktivní, 1=Aktivní RB Offset A /99.9 C Žádaný bezp.posun rosného bodu, aby Hodnota: 0.0 nedošlo ke kondenzaci. Rel.Vlhkost I219 0/100 % Aktuální relativní vlhkost změřená na ovladači pad11 16 Rosný Bod A /99.9 C Vypočtený rosný bod z relativní vlhkosti a teploty. Tepl.Limit A /99.9 C Limit teploty vody vypočtený z rosného bodu a bezp.posunu rosného bodu T/CH okruhy 1 až 6 souhrnná tabulka Tabulka doplňkových parametrů/zkratek Parametr: Zkratka TO1 (pad) TO1 TO2 TO3 TO4 TO5 TO6 Servo (Výstup) hc1analogout_v A20 A89 A209 A235 A244 A253 Venku hc1h_air_a_v A101 A108 A113 A122 A387 A401 (Teplotní křivka Bod A) Voda hc1h_wtr_a_v A106 A84 A86 A120 A388 A402 (Teplotní křivka Bod A) Venku hc1h_air_b_v A102 A109 A114 A88 A389 A403 (Teplotní křivka Bod B) Voda hc1h_wtr_b_v A107 A85 A87 A121 A390 A404 (Teplotní křivka Bod B) Venku hc1c_air_a_v A314 A330 A346 A362 A379 A405 (Chladicí křivka Bod A) Voda hc1c_wtr_a_v A315 A331 A347 A363 A380 A406 (Chladicí křivka Bod A) Venku hc1c_air_b_v A316 A332 A348 A364 A381 A407 (Chladicí křivka Bod B) Voda hc1c_wtr_b_v A317 A333 A349 A365 A382 A408 (Chladicí křivka Bod B) Sk hc1temperature_v A90 A91 A92 A93 A243 A252 (Aktuální teplota vody) Zd hc1setpoint_v A96 A97 A98 A99 A242 A251 (Žádaná teplota vody) Topeni hc1cmpsh_v A325 A341 A357 A374 A396 A418 (Aktuální kompenzace) Chlazení hc1cmpsc_v A326 A342 A358 A375 A397 A419 (Aktuální kompenzace) Topení hc1h_cmps_v A327 A343 A359 A376 A398 A420 (Kompenzace voda) Chlazení hc1c_cmps_v A328 A344 A360 A377 A399 A421 (Kompenzace voda) Prop. Band (Proporcionál.pásmo) hc1room_pk_v A329 A345 A361 A378 A400 A
111 Integr. Time hc1room_ik_v I276 I278 I280 I284 I289 I294 (Integrační čas) Topení hc1offset_v A318 A334 A350 A366 A383 A409 (Offset Topné vody) Chlazení hc1offsetc_v A319 A335 A351 A367 A384 A410 (Offset chladící vody) Skupina 1 / 2 hc1group_v I275 I277 I279 I283 I288 I293 Povolen hc1enabled_v B278 B436 B298 B307 B316 B326 Typ (Funkce) hc1looptype_v I62 I65 I68 I69 I285 I290 Topení (Hystereze) hc1hyst_v A103 A111 A115 A118 A385 A411 Chlazení (Hystereze) hc1hystc_v A320 A336 A352 A368 A386 A412 Priorita TUV hc1tuv_v B61 B63 B65 B67 B317 B327 Mod (Chlazení) hc1manualc_v B214 B219 B222 B225 B229 B233 Mod (Topení) hc1manual_v B215 B218 B223 B226 B230 B234 Priorita Bazénu hc1pool_v B279 B290 B299 B308 B318 B328 P Band hc1_pk_v A104 A110 A116 A369 A391 A413 Mod (Žádaná teplota hc1roomsetpoint_v A215 A221 A227 A233 A240 A249 okruhu místnosti) Mod (Aktuální teplota hc1_roomtemp_v A216 A222 A228 A234 A241 A250 okruhu místnosti) Mod (Chlazení, žádaná teplota okruhu) hc1quickc_v A217 A223 A229 A236 A245 A254 Mod (Topení, žádaná hc1quick_v A218 A224 A230 A237 A246 A255 teplota okruhu) I Time hc1_ik_v I61 I64 I67 I281 I286 I291 D Time hc1_dk_v I60 I63 I66 I282 I287 I292 Revers Serva hc1servod_v B280 B291 B300 B309 B319 B329 Manual hc1amanual_v A321 A337 A353 A370 A392 A414 Manual hc1doutmanual_v B281 B292 B301 B310 B320 B330 (Digitální Výstup) Chod Topeni hc1heatingrun_v B282 B293 B302 B311 B321 B331 Chod Chlaz. hc1coolingrun_v B283 B294 B303 B312 B322 B332 AND Funkce hc1andfunc_v I391 I392 I393 I394 I395 I396 TOx Vys (pad11-16) pad11out_v B285 B295 B304 B313 B323 B333 Ochrana RB hc1dewpcontrol_v B288 B296 B305 B314 B324 B334 RB Offset hc1dewpoffset_v A322 A338 A354 A371 A393 A415 Stav funkce rosného hc1dewpcontrolactive_v B289 B297 B306 B315 B325 B335 bodu (RB) Rosný Bod (pad11-16) pad11dewp_v A323 A339 A355 A372 A394 A416 pad Aktivní (pad11-16) pad11active_v D245 D248 D251 D254 D257 D259 Rel.Vlhkost (pad11-16) pad11humvalue_v I219 I220 I229 I238 I247 I249 Chod T.okruhu hc1on_v B212 B216 B220 B50 B51 B52 Stav výstupního relé hc1_v B68 B69 B70 B71 B228 B232 okruhu TOx Tepl.Limit hc1dewplimit_v A324 A340 A356 A373 A395 A

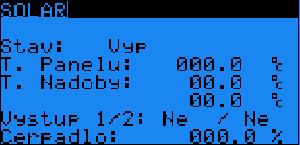

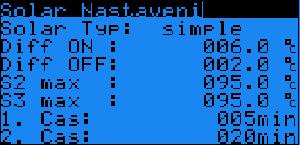

112 15.16 T/CH okruhy SOLAR Pokud je aktivována funkce solárního okruhu, v menu se objeví následující obrazovka: Parametr: SP Rozsah/Předn. Stav B235 Vyp/Zap Hodnota: Vyp - 0/Vyp: řízení Soláru je vypnuto uživatelem. 1/Zap: řízení Soláru je aktivováno. T. Panelu A /150.0 C Skutečná teplota S1 solárního panelu. T. Nadoby A /99.9 C Skutečná teplota S2 solárního spotřebiče/nádoby číslo 1. T. Nadoby 2 A /99.9 C Skutečná teplota S3 solárního spotřebiče/nádoby číslo 2 pokud je aktivován. Vystup 1/2 B236 Ne/Ano - Stav výstupu pro relé R 1/2. Ne=Vyp, Ano=Zap B237 Ne/Ano Cerpadlo A % Rychlost oběhového (solárního) čerpadla, pokud je použit modul variabilních otáček. V menu T/CH okruhy SOLAR - Stiskni Prg vstup do Menu T/CH okruhy Solar Nastavení: T/CH okruhy SOLAR Nastavení konfigurace 112
113 Parametr: SP Rozsah/Předn. Solar Typ I390 simple 2crc-swi (3cv) 2crc-pump Hodnota: simple Diff ON A /999.9 Hodnota: 6 Diff OFF A /200 Hodnota: 2 S2 max A /200 Hodnota: 95 S3 max A /200 Hodnota: 95 1.Cas I Hodnota: 5 2.Cas I Hodnota: 20 - Konfigurace Solárních tepelných panelů/kolektorů. C Diference mezi Solárním panelem a ohřívaným spotřebičem/nádobou) pro zapnutí nabíjení/natápění. Při této hodnotě rovněž solární čerpadlo běží na minimální výkon. C Posun (diference mezi Solárním panelem a ohřívaným spotřebičem/nádobou) pro vypnutí nabíjení/natápění. Při této hodnotě solární čerpadlo běží na maximální výkon. C Maximální teplota S2 pro nabíjení/natápění spotřebičů. Pokud je hodnota dosažena, dojde k přepnutí nabíjení na 2. spotřebič, nebo vypnutí nabíjení. C Maximální teplota S3 pro nabíjení/natápění spotřebičů Pokud je hodnota dosažena, dojde k vypnutí nabíjení. min Doba provozu, po kterou zůstává aktivní solární čerpadlo ohřívající spotřebič/nádobu 1. min Doba provozu, po kterou zůstává aktivní solární čerpadlo ohřívající spotřebič/nádobu 2, pak přepne na spotřebič/nádobu

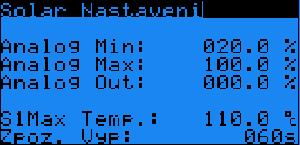

114 T/CH okruhy SOLAR Nastavení čerpadla Konfigurace určená pro čerpadlo s řízením otáček. Parametr: SP Rozsah/Předn. Analog Min A % Minimální hodnota otáček. Hodnota: 20 Analog Max A % Maximální hodnota otáček. Hodnota: 100 Analog Out % Zobrazení aktuálního stavu otáček. S1 max A /999.9 Temp Hodnota: 110 Zpoz.Vyp I Hodnota: 60 C Maximální teplota panelu pro spuštění solárního čerpadla. s Žádaná doba zpoždění vypnutí solárního čerpadla. 114

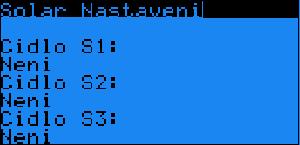

115 T/CH okruhy SOLAR Nastavení teplotních čidel HW Konfigurace teplotních čidel. Parametr: SP Rozsah/Předn. Čidlo S1 - B1-B5/pCO5, (Teplotní) B1-B4/pCOe Neni Hodnota: Neni - Konfigurace teplotního čidla S1 pro měření teploty solárního panelu, pokud je čidlo instalováno. S1 = čidlo panelu NTC-HT, všechny vstupy Pt1000, pouze B4/pCO5, B5/pCO5 Nutná konfigurace v menu Konfigurace I/O! Čidlo S2 (Teplotní) Čidlo S3 (Teplotní) - B1-B5/pCO5, B1-B4/pCOe Neni Hodnota: Neni - B1-B5/pCO5, B1-B4/pCOe Neni Hodnota: Neni - Konfigurace teplotního čidla S2 pro měření teploty spotřebiče/nádoby 1, pokud je instalováno. - Konfigurace teplotního čidla S3 pro měření teploty spotřebiče/nádoby 2, pokud je instalováno T/CH okruhy SOLAR Nastavení relé HW Konfigurace relé. 115

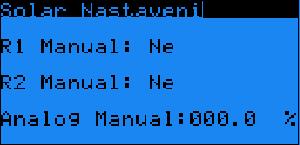

116 Parametr: SP Rozsah/Předn. Povolen B433 Ano/Ne Hodnota: Ne Relé R1 - R1-R8/pCO5 R1-R4/pCOe Optional 1-4 Neni Hodnota: Neni Relé R2 - R1-R8/pCO5 R1-R4/pCOe Optional 1-4 Neni Hodnota: Neni - Povolení funkce řízení Soláru. - Volba relé R1 příslušné funkce Soláru. - Volba relé R2 příslušné funkce Soláru. Puls R1 pri zmene R2 I Hodnota: 60 s Doba zastavení čerpadla při přepínání 3 cestného ventilu, aby se zabránilo míchání vody mezi spotřebiči 1 / 2. Parametr: SP Rozsah/Předn. R1 Manual B434 Ano/Ne Hodnota: Ne R2 Manual B435 Ano/Ne Hodnota: Ne Analog A Manual Hodnota: 0 - Manuální sepnutí relé R1. Ano=sepnuto - Manuální sepnutí relé R2. Ano=sepnuto % Manuální nastavení žádaného stavu otáček čerpadla Soláru. 116

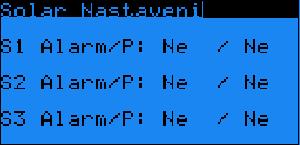

117 T/CH okruhy SOLAR Nastavení, info Alarm HW Konfigurace relé. Parametr: SP Rozsah/Předn.h odnota: S1 Alarm/P B364 Ano-Ne/Ano-Ne Hodnota: Ne/Ne S2 Alarm/P B365 Ano-Ne/Ano-Ne Hodnota: Ne/Ne S3 Alarm/P B366 Ano-Ne/Ano-Ne Hodnota: Ne/Ne - Alarm/Paměť Alarm - Když se zobrazuje Ano, alarm Soláru S1 je Aktivní. Paměť: Ano= Alarm v paměti, pro resetování je nutné manuálně zadat Ne. Pokud je aktivní alarm, funkce Soláru je deaktivována. - Alarm/Paměť Alarm - Když se zobrazuje Ano, alarm Soláru S2 je Aktivní. Paměť: Ano= Alarm v paměti, pro resetování je nutné manuálně zadat Ne. Pokud je aktivní alarm, funkce Soláru je deaktivována. - Alarm/Paměť Alarm - Když se zobrazuje Ano, alarm Soláru S3 je Aktivní. Paměť: Ano= Alarm v paměti, pro resetování je nutné manuálně zadat Ne. Pokud je aktivní alarm, funkce Soláru je deaktivována. 117

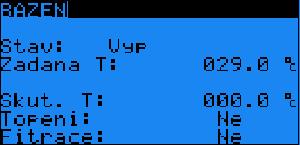

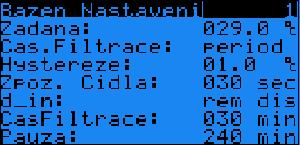

118 15.17 T/CH okruhy BAZEN Pokud je aktivován ohřev bazénu v menu se objeví následující obrazovka: Parametr: SP Rozsah/Předn. Stav B238 Vyp/Zap Hodnota: Vyp - Vyp: funkce bazénu je vypnuta. Zap: funkce bazénu je aktivována. Zadana T A15-100/200 C Teplota bazénové vody požadovaná uživatelem. Hodnota: 29 Skut. T A /99.9 C Skutečná teplota bazénové vody. Topeni B239 Ano/Ne - Výstup R1. Ano=Ohřev bazénu je aktivní. Filtrace B240 Ano/Ne - Výstup R2. Ano=Filtrace je aktivní Stiskni PRG vstup do rozšířeného menu Bazén Nastavení: T/CH okruhy BAZEN Nastavení filtrace 118

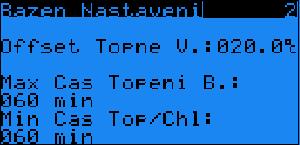

119 Parametr: SP Rozsah/Předn.h odnota: Zadana A15-100/ Hodnota: 29.0 Cas filtrace I343 period fro-to Hodnota: period Hysterezeze A428 0/10 Hodnota: 1 Zpoz. Cidla I Hodnota: 30 d_in I345 2/rem dis 1/filt on 0/heat on Hodnota: rem dis CasFiltrace I Hodnota: 30 C Teplota bazénové vody požadovaná uživatelem. - Nastavení chodu filtračního čerpadla. period periodický časovač fro-to - časový program od/do 0 = period 1 = 4x od/do C Záporná hodnota hystereze pro řízení ohřevu. s Zpoždění měření teploty po zapnutí filtrace. - Funkce režimu spínání Bazénu. 0=topení + filtrace, 1=filtrace, 2=neaktivní filtrace min Doba periodické filtrace pro nastavení Času filtrace: period. Pauza I Hodnota: 240 min Doba klidu filtračního čerpadla pro nastavení Času filtrace: period T/CH okruhy BAZEN Nastavení, Offset Parametr: SP Rozsah/Předn.h odnota: Offset A427 0/100.0 Topne V. Hodnota: 20.0 Max.Cas I Topeni B. Hodnota: 60 C Žádaný posun teploty topné vody hlavního topného okruhu. min Nastavení maximální doby topení 1 cyklu nabíjení/natápění bazénu. Min Cas Top/Chl I Hodnota: 60 min Minimální čas topení/chlazení po proběhlém cyklu nabíjení/natápění bazénu. 119

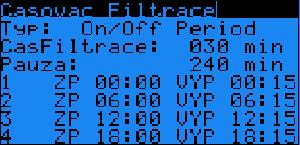

120 T/CH okruhy BAZEN Nastavení, časovače filtračního čerpadla Parametr: SP Rozsah/Předn. Typ I343 On/Off Period Scheduler Hodnota: On/Off Period CasFiltrace I Hodnota: 30 Pauza I Hodnota: 240-0=On/Off Period: Filtrační čerpadlo pracuje podle časů nastavených pro klid a chod neustále dokola. 1=Scheduler (časovač): Filtrační čerpadlo se spouští podle časového programu. min Doba periodické filtrace pro nastavení Času filtrace: period. min Doba klidu filtračního čerpadla pro nastavení Času filtrace: period. 1, 2, 3, 4 ZP/VYP - 00:00 23:59 h:m Doba zapnutí/vypnutí časového programu. 4 řádky časovače pro nastavení jednotlivých zapnutí a vypnutí. Z výroby nastaveno pro každý čas sepnutí na 15 min. 120

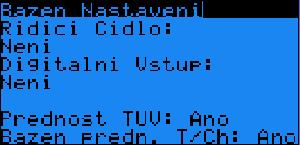

121 T/CH okruhy BAZEN Nastavení, vstupy Parametr: SP Rozsah/Předn. Ridici Cidlo - B1-B5/pCO5, B1-B4/pCOe Neni Hodnota:Neni Digitalni - ID1-ID8_pCO5 Vstup ID1-ID4/pCOe Neni Prednost TUV Hodnota: Neni - Ano/Ne Hodnota: Ano - Konfigurace čidla pro měření teploty Bazénu. - Konfigurace DI Vstupu pro funkci Bazénu. - Volba režimu priority TUV. Ano = TUV má přednost před Bazénem. Bazen predn. T/Ch B209 Ano/Ne Hodnota: Ano - 0=Ne, Bazén se natápí spolu s TO (nemá vliv na režim TČ). 1=Ano, Bazén má přednost před Topným okruhem-to (např. deaktivuje režim chlazení) T/CH okruhy BAZEN Nastavení, relé 121
122 Parametr: SP Rozsah/Předn. Povolen B348 Ano/Ne Hodnota: Ne Relé R1 - R1-R8/pCO5 R1-R4/pCOe Optional 1-4 Neni Hodnota: Neni Relé R2 - R1-R8/pCO5 R1-R4/pCOe Optional 1-4 Neni Hodnota: Neni - Povolení řízení funkce Bazénu. - Volba relé R1 příslušné funkce Bazénu. - Volba relé R2 příslušné funkce Bazénu T/CH okruhy BAZEN Nastavení, relé manuální Parametr: SP Rozsah/Předn. R1 manual B407 Ano/Ne Hodnota: Ne R2 manual B408 Ano/Ne Hodnota: Ne - Manuální aktivace relé R1. Ano=sepnuto - Manuální aktivace relé R2. Ano=sepnuto 122

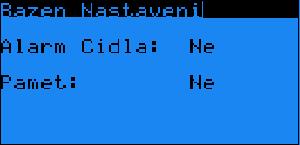

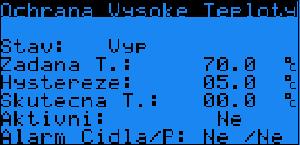

123 T/CH okruhy BAZEN Nastavení, Alarm čidla Parametr: SP Rozsah/Předn. Alarm Cidla B367 Ano/Ne - Zobrazení aktuálního stavu Alarmu teplotního čidla S1 Bazénu. Pamet - Ano/Ne - Stav alarmu čidla S1 Bazénu načtený z paměti. Ano=alarm byl aktivní. Nutné manuálně změnit na Ne T/CH okruhy Ochrana Vysoké Teploty (OVT) Parametr: SP Rozsah/Předn.h odnota: Stav B260 Vyp/Zap - Zapnutí/Vypnutí ochrany. Zap= aktivní. Zadana T. A / 99.9 Hodnota:70.0 C Žádaná teplota sepnutí ochrany. Hysterezeze A / 99.9 Hodnota:5.0 C Záporná hodnota hystereze pro řízení funkce ochrany teploty. Skutecna T. A / 99.9 C Aktuální teplota čidla vybraného pro ochranu. Aktivni B261 Ano/Ne - Zobrazení aktivity ochrany. Ano=ochrana sepnula, Ne= ochrana neaktivována. Alarm Cidla/P B262/ - Ano-Ne/Ano-Ne - Alarm/Paměť Alarm - Když se zobrazuje Ano, alarm ochrany je Aktivní. Paměť: Ano= Alarm v paměti, pro resetování je nutné manuálně zadat Ne. Stiskni PRG vstup do rozšířeného menu Ochrany Vysoké Teploty (OVT) Nastaveni: 123
124 15.19 T/CH okruhy OVT nastavení Parametr: SP Rozsah/Předn. Ridici Cidlo - B1-B5/pCO5, B1-B4/pCOe Neni Hodnota:Neni Vystup. - R1-R8/pCO5 Rele R1-R4/pCOe Optional 1-4 Neni Hodnota: Neni - Výběr čidla pro měření teploty OVT. - Volba relé příslušné funkce OVT. 124
125 15.20 T/CH okruhy Univerzální Tstat 1 až 3 Parametr: SP Rozsah/Předn. Stav B263 Vyp/Zap (B266, B269) Hodnota: Vyp - Zapnutí/Vypnutí termostatu. Zap= aktivní. Zadana T. A283 (A286, A289) -99.9/ 99.9 Hodnota: 20.0 C Žádaná teplota pro sepnutí termostatu. Hysterezeze A284 (A287, A290) Skutecna T. A285 (A288, A291) Aktivni B264 (B267, B270) Alarm B265 Cidla/P (B268, B60) / -99.9/ 99.9 Hodnota: 5.0 C Záporná hodnota hystereze pro řízení teploty termostatu / 99.9 Aktuální teplota čidla vybraného pro C termostat. Ano/Ne - Zobrazení aktivity termostatu. Ano= Aktivní, Ne= Neaktivní Ano-Ne/ - Alarm/Paměť Alarm - Když se zobrazuje Ano, alarm termostatu je Aktivní. B60 Ano-Ne Paměť: Ano= Alarm v paměti, pro resetování je nutné manuálně zadat Ne. Stiskni PRG vstup do rozšířeného menu UT1 Nastaveni (stejné nastavení pro Menu UT2 a 3 Nastaveni): 125

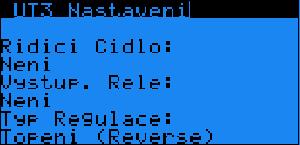

126 T/CH okruhy Univerzální Tstat, UT1 až UT3 nastavení Parametr: SP Rozsah/Předn.ho dnota: Ridici Cidlo - B1-B5/pCO5, B1-B4/pCOe Neni Hodnota: Neni Vystup. - R1-R8/pCO5 Rele R1-R4/pCOe Optional 1-4 Neni Typ regulace B336 (B337,B338) Hodnota: Neni Topení (reverse) Chlazeni (direct) Hodnota: Chlazeni (direct) - Konfigurace čidla pro měření teploty pomocí UTx. - Volba relé příslušné funkce UTx. - Nastavení žádané regulace: Topení = reverzní funkce (žádaná - hystereze) Chlazení = přímá funkce (žádaná + hystereze) 126

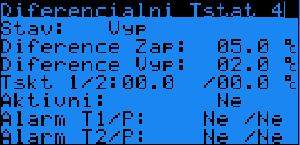

127 15.21 T/CH okruhy Diferenciální Tstat 4 Parametr: SP Rozsah/Předn. Stav B271 Vyp/Zap Hodnota: Vyp - Zapnutí/Vypnutí termostatu. Zap= aktivní. Diference Zap A / 99.9 Hodnota: 5.0 C Žádaná hodnota teplotního rozdílu pro sepnutí termostatu. Diference A / 99.9 C Teplotní rozdíl pro vypnutí termostatu. Vyp Hodnota: 2.0 Tskt 1/2 A294/ A /99.9 / -99.9/99.9 C Aktuální teplota od 1 čidla / 2 čidla pro termostat. Aktivni B272 Ano/Ne - Zobrazení aktivity termostatu. Ano= Aktivní, Ne= Neaktivní Alarm T1/P B273/ - Ano-Ne/ Ano-Ne - Alarm/Paměť Alarm - Když se zobrazuje Ano, alarm čidla 1 je Aktivní. Paměť: Ano= Alarm v paměti, pro resetování je Alarm T2/P B274/ - Ano-Ne/ Ano-Ne Stiskni PRG vstup do rozšířeného menu UT4 Nastaveni: nutné manuálně zadat Ne. - Alarm/Paměť Alarm - Když se zobrazuje Ano, alarm čidla 2 je Aktivní. Paměť: Ano= Alarm v paměti, pro resetování je nutné manuálně zadat Ne. 127
128 T/CH okruhy Diferenciální Tstat 4, UT4 nastavení Parametr: SP Rozsah/Předn.hod nota: Ridici Cidlo - Výběr pro obě T1/2 čidla: B1-B5/pCO5, B1-B4/pCOe Neni Hodnota: Vystup. Rele Neni/Neni - R1-R8/pCO5 R1-R4/pCOe Optional 1-4 Neni Hodnota: Neni - Konfigurace teplotních čidel pro měření teploty pomocí diferenciálního termostatu (UT4). - Volba relé příslušné funkce UT4. Typ regulace B339 Topení (reverse) Chlazeni (direct) Hodnota: Chlazeni (direct) - Nastavení žádané regulace: Topení = reverzní funkce (žádaná - hystereze) Chlazení = přímá funkce (žádaná + hystereze) 128

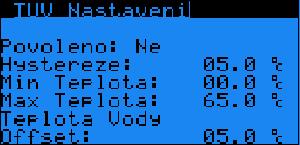

129 16 Teplá voda (teplá užitková voda-tuv) Hlavní nastavení pro teplou vodu TUV nastavení - Teplota, režim Parametr: SP Rozsah/Předn. Povoleno B275 0/1 Hodnota: 1 Hystereze A Hodnota: 5.0 Min Teplota A Hodnota: 0.0 Max Teplota A Hodnota: 45.0 Teplota vody A Offset Hodnota: Hlavní povolení/zakázání teplé vody. 0=Ne, 1=Ano C Hystereze pro přípravu teplé vody. On=TUV Teplota < Žádaná hodnota (-) minus Hystereze Off=TUV Teplota >= Žádané hodnotě C Minimální žádaný limit teplé vody. C Maximální žádaný limit teplé vody. C Posun žádané hodnoty teplé vody. TUV nastavená hodnota = 45.0 C Offset = 5.0 Výsledná hodnota teplé vody = = TUV nastavení - časování 129

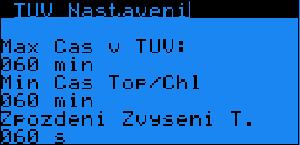

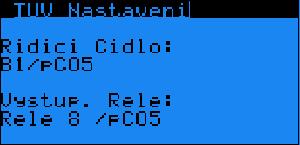

130 Parametr: SP Rozsah/Předn. Max Cas v TUV I Hodnota: 60 Min Top/Chl Zpozdeni Zvyseni T. Cas I Hodnota: 60 I Hodnota: 60 min Maximální čas, po který jednotka ohřívá teplou vodu. Jestliže není v požadované době dosaženo žádané hodnoty teplé vody, je tento režim ukončen a jednotka se přepne do režimu Topení/Chlazení. Když je nastavena 0, je funkce zakázána. min Minimální čas, po který bude jednotka pracovat v režimu Topení/Chlazení předtím, než se přepne do režimu Teplé vody. s Zpoždění zvýšení teploty topné vody topné vody v TUV módu poté, co byl přerušen/zastaven tento ohřev TUV nastavení Vstup/výstup Parametr: SP Rozsah/Předn. Řídicí čidlo Hodnota: 1 Vystup. Rele Hodnota: 8 - Čidlo teploty snímá teplou vodu. 0=Not Used, 1=B1, 2=B2, 3=B3, 4=B4, 5=B5, 6=B1/pCOe, 7=B2/pCOe, 8=B3/pCOe, 9=B4/pCOe - Volba výstupu relé pro ohřev teplé vody. 0:Není 1:Relay 1 /pco5, 2:Relay 2 /pco5 3:Relay 3 /pco5, 4:Relay 4 /pco5 5:Relay 5 /pco5, 6:Relay 6 /pco5 7:Relay 7 /pco5, 8:Relay 8 /pco5 9:Relay 1 /pcoe, 10:Relay 2 /pcoe 11:Relay 3 /pcoe, 12:Relay 4 /pcoe Optional 1-4 (nepoužívat) 130

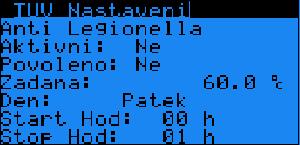

131 16.4 TUV nastavení Anti Legionella Parametr: SP Rozsah/Předn. Aktivni B426 0/1 - Zobrazuje současnou aktivitu. 0=Ne, 1=Ano Povoleno B425 0/1 - Funkce povolení. 0=Ne, 1=Ano Zadana A C Žádaná hodnota teplé vody pro funkci Hodnota: 60 Antilegionella. Den I Volba dne pro zapnutí funkce. Hodnota: 5 Start Hod I h Hodina startu funkce. Hodnota: 0 Stop Hod I Hodnota: 1 h Hodina zastavení funkce. 131

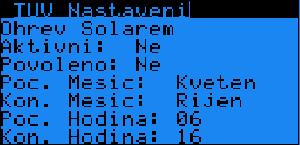

132 16.5 TUV nastavení Ohřev Solárem Během času této funkce je deaktivován mód Teplé vody. Parametr: SP Rozsah/Předn. Aktivni B438 0/1 - Období aktivity Soláru. 0=No, 1=Yes Povoleno B437 0/1 Hodnota: 0 - Povolení období Soláru. 0=No, 1=Yes Poc. Mesic I Hodnota: 5 m Počáteční měsíc pro začátek Solárního období. Kon. Mesic I m Konečný měsíc Solárního období. Hodnota: 10 Poc. Hodina I h Hodina startu Soláru. Hodnota: 6 Kon. Hodina I Hodnota: 16 h Hodina zastavení Soláru. 132
Prostorový přístroj QAA73.210 NÁVOD K OBSLUZE 06:02 DAY 22.1 ESC. www.geminox.cz www.geminox.sk
Prostorový přístroj QAA73.210 NÁVOD K OBSLUZE 06:02 22.1 C DAY ESC OK www.geminox.cz www.geminox.sk strana 2 Návod k obsluze QAA73.210 www.geminox.cz 1. Ovládání 1.1 Obsluha 2 1 7 06:02 22.1 DAY C 5 ESC
Synco living. Ventilace Funkce a ovládání. Srpen 2008. Strana1/32 Michal Bassy - Srpen 2008. Regulace Rozšířené funkce
Synco living Ventilace Funkce a ovládání Srpen 2008 Strana1/32 Michal Bassy - Srpen 2008 Ventilace Řízení ventilace Ventilace může být řízena přes: Univerzální modul RRV934 S-mód KNX TP1 Strana2/32 Michal
CLIMATIX POL Seznam parametrů
Teplo pro váš domov od roku 1888 CLIMATIX POL 423.50 Seznam parametrů CZ_2015_8 2 A B C D E F Tlačítko Symbol na displeji A i Rychlý návrat do základního menu displeje B C D E F Zobrazení alarmů, včetně
POKOJOVÁ JEDNOTKA S MODULAČNÍM PROGRAMOVATELNÝM REGULÁTOREM
1 OpenTherm Komunikace CR04 POKOJOVÁ JEDNOTKA S MODULAČNÍM PROGRAMOVATELNÝM REGULÁTOREM UŽIVATELSKÁ PŘÍRUČKA ZÁKLADNÍ CHARAKTERISTIKA 7-denní vytápěcí program 7-denní program pro ohřev TUV 3 nastavitelné
POKOJOVÁ JEDNOTKA S MODULAČNÍM PROGRAMOVATELNÝM REGULÁTOREM
1 OpenTherm Komunikace CR04 POKOJOVÁ JEDNOTKA S MODULAČNÍM PROGRAMOVATELNÝM REGULÁTOREM UŽIVATELSKÁ PŘÍRUČKA ZÁKLADNÍ CHARAKTERISTIKA 7-denní vytápěcí program 7-denní program pro ohřev TUV 3 nastavitelné
Programovatelná řídící jednotka REG10. návod k instalaci a použití 2.část. Řídící jednotka tepelného čerpadla KTC
Programovatelná řídící jednotka REG10 návod k instalaci a použití 2.část Řídící jednotka tepelného čerpadla KTC Obsah: 1.0 Obecný popis... 2 1.1 Popis programu... 2 1.2 Zobrazení, vstupy, výstupy... 2
Regulace klimatizace v laboratoři Viničná
Uživatelský návod pro regulaci na akci Regulace klimatizace v laboratoři Viničná Vypracoval V Praze dne 8.6.2008 Ing. Jaroslav Kurzweil Návod k automatu MPC Tento návod je určen pro vyškolenou obsluhu
Technická dokumentace SERVISNÍ MANUÁL. skupina: příslušenství. typ: MULTI FUNKČNÍ RELÉ EVO
Technická dokumentace SERVISNÍ MANUÁL skupina: příslušenství typ: MULTI FUNKČNÍ RELÉ EVO VERZE: 1V0 31.05.2012 Změny a doplňky 1v0 13/06/2012 M P VERZE DATUM NÁZEV POPIS str. 2 z 14 1 ZÁKLADNÍ INFORMACE
Ohřev TUV - Uvedení do provozu
Ohřev TUV - Uvedení do provozu Michal Bassy Strana 1 Ohřev TUV Uvedení do provozu Postup ohřevu TUV Pro uvedení do provozu ohřevu TUV nakonfigurujte části systému požadované pro regulaci TUV. Uvedení do
Tabulka provozních nastavení
1/9 Příslušné vnitřní jednotky *HBH4CB3V *HBH8CB3V *HBH11CB3V *HBH16CB3V *HBX4CB3V *HBX8CB3V *HBX11CB3V *HBX16CB3V *HBH8CB9W *HBH11CB9W *HBH16CB9W *HBX8CB9W *HBX11CB9W *HBX16CB9W *HVH4S18CB3V *HVH8S18CB3V
Tabulka provozních nastavení
1/8 Příslušné vnitřní jednotky *HBH04CA3V *HBH08CA3V *HBH16CA3V *HBX04CA3V *HBX08CA3V *HBX16CA3V *HBH08CA9W *HBH16CA9W *HBX08CA9W *HBX16CA9W *HVH04S18CA3V *HVH08S18CA3V *HVH16S18CA3V *HVX04S18CA3V *HVX08S18CA3V
Teplo pro váš domov od roku CLIMATIX POL Seznam parametrů
Teplo pro váš domov od roku 1888 CLIMATIX POL 423.50 Seznam parametrů CZ_2016_8 CZ_2015_8 2 A B C D E F Tlačítko Symbol na displeji A i Rychlý návrat do základního menu displeje B C D E F alarmů, včetně
Synco living. Vytápění Uvedení do provozu. Strana1/28 Michal Bassy - Srpen 2008 Srpen 2008
Synco living Vytápění Uvedení do provozu Strana1/28 Michal Bassy - Srpen 2008 Srpen 2008 Spuštění centrální jednotky Volba jazyka, nastavení času, data a roku Při prvním spuštění centrální jednotky musí
DIGITÁLNÍ REGULÁTOR pco 5 /pgd1
NÁVOD K OBSLUZE PRO KONEČNÉHO UŽIVATELE DIGITÁLNÍ REGULÁTOR pco 5 /pgd1 BOXAIR BOXAIR INVERTER EASYMASTER EASYMASTER INDOOR SPLIT AIRMASTER DIRECTMASTER AQUAMASTER AQUAMASTER INVERTER AQUAMASTER INVERTER
NÁVOD K OBSLUZE PRO KONEČNÉHO UŽIVATELE. DIGITÁLNÍ REGULÁTOR PCOxs/PGD
Katalog: ASW Dokumentace: PCOxs PGD NÁVOD Vydání: SW 5_17 CZ NÁVOD K OBSLUZE PRO KONEČNÉHO UŽIVATELE DIGITÁLNÍ REGULÁTOR PCOxs/PGD TEPELNÁ ČERPADLA BoxAir ASW MASTERTHERM CZ s.r.o. Václavské Náměstí 819/43,
Zónový termostat THETA RS Regulátor kaskády THETA. Regulátor kaskády THETA & Zónový termostat THETA RS. firmware verze 2.
3.015244 Regulátor kaskády THETA 3.015264 Zónový termostat THETA RS firmware verze 2.3 Regulátor THETA pro řízení kaskády kotlů Zónový termostat THETA RS pro ovládání zóny Uživatelský návod k programování
d.) Kommunikation g.) Chyby Automatický režim Tepelné čerpadlo automaticky přepíná mezi vytápěním, ohřevem TV a chlazením.
NÁVOD 3.1 SYMBOLY e.) aktuální stav f.) dodatečné funkce, d.) Kommunikation g.) Chyby c.) Teplá vodaohřev h.) Vyp/Zap b.) Vytápění a.) Režim i.) Nastavení a.) Režim Tento symbol zobrazuje provozní režim
Programovatelná řídící jednotka REG10. návod k instalaci a použití 2.část. Řídící jednotka výroby pečiva ERP2
Programovatelná řídící jednotka REG10 návod k instalaci a použití 2.část Řídící jednotka výroby pečiva ERP2 Obsah: 1.0 Obecný popis... 2 1.1 Popis programu... 2 1.2 Vstupní měřené veličiny... 2 1.3 Další
Zapojte vodiče do svorkovnice a přišroubujte základovou desku na stěnu: M1 ventilátor, V1 ventil vytápění, V2 - ventil chlazení
M3181.LICON Návod k uvedení do provozu RDG100T s fan-coilovými jednotkami LICON 4.0 9.0 4.0 128.0 16.0 27.7 93.0 28.5 30.8 28.2 27.8 1. Povolte šroubky na levém boku a odklopte regulátor 2. Zapojte vodiče
Pokojová jednotka RDC
Pokojová jednotka RDC Návod na instalaci a použití Pokojová jednotka s dotykovým displejem CZ Pokojová jednotka RDC Obsah Technický popis pokojové jednotky... 3 Zapojení pokojové jednotky... 3 Zjednodušený
Regulace Connect 2 Uživatelská příručka NA 09.13 CZ
Tepelná čerpadla - Chlazení - Vzduchotechnika - Tepelné výměníky Regulace Connect 2 Uživatelská příručka NA 09.13 CZ 1 ÚVOD 3 SLOŽENÍ Řídící modul CONNECT 2 se skládá z: Jednoho ovládacího a zobrazovacího
UŽIVATELSKÝ NÁVOD K OBSLUZE ŘÍDÍCÍ JEDNOTKY ELEKTROKOTLŮ BENEKOV E
Uživatelský návod k obsluze řídící jednotky C l i m a t i x elektrokotlů řady BENEKOV E Verze návodu: 2018-08 - 1 - OBSAH UŽIVATELSKÝ NÁVOD K OBSLUZE ŘÍDÍCÍ JEDNOTKY ELEKTROKOTLŮ BENEKOV E 1. Úvod... 3
Překročení teploty nebo vlhkosti limity
Překročení teploty nebo vlhkosti limity Toto jsou alarmy, které jsou aktivovány při překročení limitů nastavená teplota / vlhkost. Pouze signál: Může být odloženo během počáteční fáze jednotky (výchozí
Servisní list č. 13 regulátor ETR26 BMR 2018
Soustava č. 13 Zapojení regulátoru ETR26 v tomto schématu je určeno k regulaci soustavy s akumulační nádrží jako zdrojem tepla (nabíjení je řešeno mimo ETR26), se dvěma kombinovanými bojlery pro přípravu
s ohřevem vody a hydraulickým modulem ARIANEXT - 8 kw (připravujeme 10 a 12 kw)
Tepelné čerpadlo VZDUCH - VODA s ohřevem vody a hydraulickým modulem ARIANEXT - 8 kw (připravujeme 10 a 12 kw) kompaktní tepelné čerpadlo s doplňkovým elektroohřevem ARIANEXT COMPACT 8 kw ARIANEXT PLUS
Návod k regulátoru IR 12. Verze IR12_CTC400. Platný pro FW 4.00
Návod k regulátoru IR 12 Verze IR12_CTC400 Platný pro FW 4.00 1 Technický popis regulátoru IR 12... 1 Postup ovládání regulátoru IR 12... 1.1 Základní menu uživatele... 4 2. Uživatelské menu... 9 2.1 Zóny
- stavová hláška jednotky dle tabulky (možnost manuálního režimu)
Řídící jednotka tepelného čerpadla MTC Vstupy: - AN1 tu teplota vratné vody - pro regulaci - AN2 tt teplota teplonosné látky pro blokaci - AN3 te venkovní teplota pro ekviterm - AN4 INP1 - blokace chodu
H+H. Energiesysteme. Leonardo. Tepelné čerpadlo vzduch voda s chlazením. Návod k použití
H+H Energiesysteme Leonardo Tepelné čerpadlo vzduch voda s chlazením Návod k použití Otevření dálkového ovládání Obsah 1. Přehled ovládacích prvků... 1 2. Display...2-3.. 3. Návod k použití.... 4 3.1 Zapnutí
New Energy EVI. Ovládací panel pro CGK/C -12IID, CGK/C -19IID: tlačítko nahoru
New Energy EVI Ovládací panel pro CGK/C -12IID, CGK/C -19IID: return key up key down key Error query & parameter password enter key confirm key no function mode key ON/OFF key signal light, if flash it
Návod k regulátoru IR 12
Návod k regulátoru IR 12 Verze IR12_KRB Platný pro FW 3.05 1 Technický popis regulátoru IR 12... 3 1. Postup ovládání regulátoru IR 12... 3 1.1 Základní menu uživatele... 4 2. Uživatelské menu... 8 2.1
Servisní list č. 12 regulátor ETR26 BMR 2018
Funkce vstupu pro koncový člen je následující: Jestliže je sepnuto relé Koncového členu, oběhové čerpadlo běží a směšovací ventl reguluje teplotu vody v příslušném otopném kanálu podle ekvitermní křivky.
RDG165KN Regulace prostorové teploty a relativní vlhkosti
Prostorový regulátor s komunikací KNX RDG165KN Regulace prostorové teploty a relativní vlhkosti Intern www.siemens.com/thermostats Sortiment regulátorů RDG Fan coilové a univerzální aplikace NEW VAV/CAV
Programovatelná řídící jednotka REG10. návod k použití. řídící jednotka kaskády tepelných čerpadel VTC
Programovatelná řídící jednotka REG10 návod k použití Obsah: řídící jednotka kaskády tepelných čerpadel VTC 1.0 Obecný popis... 2 1.1 Popis programu... 2 1.2 Zobrazení, vstupy, výstupy... 2 1.3 Ovládání
PROSTOROVÝ TERMINÁL pad
NÁVOD K OBSLUZE PRO KONEČNÉHO UŽIVATELE PROSTOROVÝ TERMINÁL pad BOXAIR BOXAIR INVERTER EASYMASTER EASYMASTER INDOOR SPLIT AIRMASTER DIRECTMASTER AQUAMASTER AQUAMASTER INVERTER AQUAMASTER INVERTER COMBI
Všeobecná doporučení Před samotnou montáží zkontrolujte, zda je regulátor kompletní (viz. seznam jednotlivých dílů na str. 5).
REGULÁTOR SIRe Basic Elektrický ohřev NÁVODY NA MONTÁŽ, OBSLUHU A ÚDRŽBU Všeobecná doporučení Před samotnou montáží zkontrolujte, zda je regulátor kompletní (viz. seznam jednotlivých dílů na str. 5). Umístění
ECL Comfort 110 230 V AC a 24 V AC
230 V AC a 24 V AC Popis a použití V aplikacích vytápění lze řídicí jednotku ECL Comfort 110 integrovat s řešením Danfoss Link prostřednictvím rozhraní DLG pro použití v jednogeneračních aplikacích. Řídicí
Servisní list č. 11 regulátor ETR26 BMR 2018
Soustava č. 11 Zapojení regulátoru ETR26 v tomto schématu je určeno k regulaci soustavy s krbovými kamny pro přípravu TUV, ekvitermnímu nabíjení akumulační nádrže a k ekvitermní regulaci teploty vody do
Aktivace REŽIMU ČASOVÉHO ŘÍZENÍ
Aktivace REŽIMU ČASOVÉHO ŘÍZENÍ Při zapnutém termostatu: Stiskněte tlačítko M a podržte je tři vteřiny stisknuté. Stisknutím nebo vyberete následující nastavení: 00 = bez časovače (funkce časovače vypnuta)
Kontrolní seznam uvedení do provozu
Kontrolní seznam uvedení do provozu V5.2 Daikin Altherma EHS(X/H)(B) - 04P30B - 08P30B - 08P50B - 16P50B Provedená opatření zaškrtněte! Česky Provedená opatření zaškrtněte! Inicializace: Vnitřní a vnější
Programovatelná řídící jednotka REG10. návod k instalaci a použití 2.část Řídící jednotka ekvitermního vytápění MSI-1
Obsah: Programovatelná řídící jednotka REG10 návod k instalaci a použití 2.část Řídící jednotka ekvitermního vytápění MSI-1 1.0 Program... 1 1.1 Vstupy, výstupy a zobrazení... 1 1.2 Funkce řídící jednotky...
Důvodem pro uvedením tohoto výrobku na trh je rozšíření nabídky regulátorů pro řízení zejména chladicích a mrazicích boxů.
SmartCella Základní řešení pro malé chlazené prostory Vážení kolegové, dovolujeme si touto cestou představit novou řadu regulátorů SmartCella, vyvinutou na základě know how a zkušeností nabytých při prodeji
TEPELNÉ ČERPADLO VZDUCH VODA PRO TOPENÍ A CHLAZENÍ S VESTAVĚNÝM ELEKTROKOTLEM
TEPELNÉ ČERPADLO VZDUCH VODA PRO TOPENÍ A CHLAZENÍ S VESTAVĚNÝM ELEKTROKOTLEM Model: LWRa-8kW (záruka 7 let) Provozní manuál (7.4.2014) Pročtěte si důkladně tento manuál, pokud tak neučiníte, může dojít
VERSATI Tepelné čerpadlo vzduch - voda
VERSATI Tepelné čerpadlo vzduch - voda Návod ovladače 66172808 Návod k modelům: GRS-CQ6.0Pd/Na-K GRS-CQ8.0Pd/Na-K GRS-CQ10Pd/Na-K GRS-CQ12Pd/Na-K GRS-CQ14Pd/Na-K GRS-CQ16Pd/Na-K GRS-CQ12Pd/Na-M GRS-CQ14P
Požadavky na regulaci a MaR v případě použití kondenzační jednotky Acson jako tepelné čerpadlo
10 Požadavky na regulaci a MaR v případě použití kondenzační jednotky Acson jako tepelné čerpadlo Pro regulaci kondenzačních jednotek Acson lze použít buď nabízený ovladač EESTA, nebo tuto může za dodržení
Ovládací panel pro nastavení a monitorování funkce interního teplotního regulátoru modulu UTI-INV-xx TECHNICKÝ MANUÁL. UTI-ATWD ovládací panel
Ovládací panel pro nastavení a monitorování funkce interního teplotního regulátoru modulu UTI-INV-xx TECHNICKÝ MANUÁL UTI-ATWD ovládací panel POUŽITÍ Ovládací panel UTI-ATWD (dále jen panel) slouží k uživatelskému
Regulátory prostorové teploty s dotykovým displejem. Návod k obsluze. CE1B3174.1cz, V1.0 1
RDF800 RDD810 Regulátory prostorové teploty s dotykovým displejem Návod k obsluze CE1B3174.1cz, V1.0 1 2 CE1B3174.1cz, V1.0 ÚVOD STAV a OVLÁDÁNÍ regulátoru VOLBA dostupných informací a druhů provozu INFORMACE
TEPELNÉ ČERPADLO-SPLIT
NÁVOD K OBSLUZE TEPELNÉ ČERPADLO-SPLIT LAN SHP-140IRC+SHP-140ERC SHP-180IRC+SHP-180ERC HEAT PUMPS 1 Připojení čerpadla do sítě LAN Tepelné čerpadlo Sinclair je vybaveno webovým serverem, který umožňuje
NÁVOD K OBSLUZE. Zimní sada SWK-20
NÁVOD K OBSLUZE Zimní sada SWK-20 - plynulá regulace otáček ventilátoru - ovládání ohřívače podle okolní teploty -alarm při vysoké kondenzační teplotě - zobrazení aktuální teploty - mikroprocesorové řízení
Ekvitermní regulátor vytápění SDC a regulátor dálkového vytápění DHC LIST PARAMETRŮ
Ekvitermní regulátor vytápění SDC a regulátor dálkového vytápění DHC LIST PARAMETRŮ EN0B-0565CZ0 R0609 EN0B-0565CZ0 R0607 2 OBSAH VERZE SOFTWARU... 4 2 PŘÍSTUP DO ÚROVNĚ EXPERTA / OEM OBLAST... 4 3 HYDRAULICKÉ
Synco living QAX903 / QAX913. Funkce a ovládání Podlahové chlazení. Březen 2011 Strana 1/21 Michal Bassy - Březen 2011
Synco living QAX903 / QAX913 Funkce a ovládání Podlahové chlazení Březen 2011 Strana 1/21 Michal Bassy - Březen 2011 Základy Části obsahující nastavení parametrů pro podlahové chlazení: Domácnost: Definování
Technická dokumentace SERVISNÍ MANUÁL. skupina: příslušenství. typ: EVO - HYDRAULICKÉ MODULY
Technická dokumentace SERVISNÍ MANUÁL skupina: příslušenství typ: EVO - HYDRAULICKÉ MODULY VERZE: V 27.4.22 Změny a doplňky VERZE DATUM NÁZEV POPIS Pag. 2 di 32 ZÁKLADNÍ INFORMACE. ROZMĚRY MULTI MONO Pag.
DeltaSol TECHNICKÁ DATA
TECHNICKÁ DATA IP30/DIN40050 Provozní teplota: 0 až +40 C Rozměry: 150 x 102 x 52 mm Instalace: na stěnu, na izolaci nádrže Zobrazení: LCD Nastavení: T: 2...11 K (nastavitelná hodnota) hystereze: 1,0 K
Programovatelná řídící jednotka REG10. návod k instalaci a použití 2.část. Řídící jednotka regulace bazénové chemie TPH5x (úprava dávkování PH)
Programovatelná řídící jednotka REG10 návod k instalaci a použití 2.část Řídící jednotka regulace bazénové chemie TPH5x (úprava dávkování PH) Obsah: 1.0 Obecný popis... 2 1.1 Popis programu... 2 1.2 Vstupní
PROGRAMOVATELNÝ TERMOSTAT CT Citherm 6.0 Návod k obsluze
Programovatelný termostat Strana č. 1 z 9 PROGRAMOVATELNÝ TERMOSTAT CT Citherm 6.0 Návod k obsluze + - + DC 48V 12V + - + - IN 1 IN 2 IN 3 venkovní vnitřní + - T1 T2 0-10V IN 1 AC Fail IN 2 Fire IN 3 Servis
Synco living. Klimatizace Funkce a ovládání. Srpen 2008. Strana1/25 Michal Bassy - Srpen 2008. Úvod Spuštění chlazení ZENNiO-Modul Cvičení
Synco living Klimatizace Funkce a ovládání Srpen 2008 Strana1/25 Michal Bassy - Srpen 2008 Úvod Pro ovládání klimatizačních jednotek jsou k dospozici následující možnosti: Spínání chlazení bezpotenciálovým
TEPELNÁ ČERPADLA EKOLOGICKÁ A ÚSPORNÁ ŘEŠENÍ PRO RODINNÉ DOMY, BYTOVÉ DOMY, VEŘEJNÉ OBJEKTY A FIRMY
TEPELNÁ ČERPADLA EKOLOGICKÁ A ÚSPORNÁ ŘEŠENÍ PRO RODINNÉ DOMY, BYTOVÉ DOMY, VEŘEJNÉ OBJEKTY A FIRMY Systém topení a ohřevu TUV s tepelným čerpadlem VZDUCH-VODA KOMPAKT Vhodný pro všechny typy objektů včetně
SERVISNÍ MANUÁL DOMIPROJECT D
SERVISNÍ MANUÁL DOMIPROJECT D Ovládací panel : Hlavní součásti kotle : Tabulka technických parametrů : Schéma hydraulického okruhu: Okruh ÚT Okruh TÚV Legenda: 8 Výstup TÚV 9 Vstup TÚV 10 Výstup ÚT 11
Programovatelná řídící jednotka REG10. návod k instalaci a použití 2.část Diferenciální termostat se dvěma výstupy a dvojnásobný termostat TD21
Obsah: Programovatelná řídící jednotka REG10 návod k instalaci a použití 2.část Diferenciální termostat se dvěma výstupy a dvojnásobný termostat TD21 1.0 Program... 1 1.1 Popis programu... 1 2.0 Elektrické
Servisní list č. 2 regulátor ETR26 BMR 2018
Soustava č. 2 Zapojení regulátoru ETR26 v tomto schématu je určeno k regulaci tepelných zdrojů na tuhá paliva se schopností vlastní částečné regulace a k regulaci přípravy TUV. Regulátor řídí ekvitermně
Návod k použití Pohoří u Dobrušky 222 518 01 Dobruška
Návod k použití Pohoří u Dobrušky 222 518 01 Dobruška Elektronický regulátor Ranco R003 Diody: Kompresor: ON kompresor pracuje, blikání zpoždění kompresoru, vyřazená ochrana nebo aktivace Odtávání: ON
Programovatelná řídící jednotka REG10. návod k instalaci a použití 2.část Program pro regulaci kaskády čerpadel v závislosti na tlaku SGC3
Programovatelná řídící jednotka REG10 návod k instalaci a použití 2.část Program pro regulaci kaskády čerpadel v závislosti na tlaku SGC3 Obsah: 1.0 Program... 2 1.1 Popis programu... 2 1.2 Zobrazení na
UŽIVATELSKÝ MANUÁL PRO DÁLKOVÝ OVLADAČ
UŽIVATELSKÝ MANUÁL PRO DÁLKOVÝ OVLADAČ 8 ON OFF SMART FEEL Děkujeme Vám za zakoupení klimatizace od firmy Hisense. Před prvním použitím si prosím pozorně přečtěte instrukce uvedené v uživatelském a instalačním
JRT-100 / JRT-200 BROŽURA POKOJOVÝ TERMOSTAT S VÝSTUPEM V / VYTÁPĚNÍ A CHLAZENÍ JRT-100 JRT-200
JRT-100 / JRT-200 JRT-100 JRT-200 BROŽURA POKOJOVÝ TERMOSTAT S VÝSTUPEM / VYTÁPĚÍ A CHAZEÍ JAGA POKOJOVÝ TERMOSTAT JRT-100 JRT-100 poskytuje spolehlivé a přesné ovládání teploty, je snadno programovatelný
IR 32 CE CAREL NÁVOD NA SEŘÍZENÍ
IR 32 CE CAREL NÁVOD NA SEŘÍZENÍ Elektronický digitální termostat pro chladicí zařízení s ventilátorovým výparníkem pro nízké teploty Termostat ukazuje teplotu chlazeného prostoru, přičemž na jedno desetinné
Synco living. Klimatizace Uvedení do provozu. Srpen 2008 Strana1/31 Michal Bassy - Srpen 2008
Synco living Klimatizace Uvedení do provozu Srpen 2008 Strana1/31 Michal Bassy - Srpen 2008 Úvod Klimatizační jednotku můžeme ovládat následovně: Spínacím výstupem chlazení ZENNiO modulem (KNX-TP1) KNX
Úvod. Rozlišení režimů. Technická data
Úvod Všeobecné informace Série R8300 digitální topící termostat využívá předností mikro-počítačových ovládacích čipů, rozpoznávající teplotu díky vnitřním a venkovním senzorům. Porovnáním nastavených teplot
Synco living. Skupiny místností Funkce a ovládání. Srpen Strana1/21 Michal Bassy - Srpen 2008
Synco living Skupiny místností Funkce a ovládání Srpen 2008 Strana1/21 Michal Bassy - Srpen 2008 Předregulace Pro skupiny místností jsou k dispozici následující funkce: Regulace teploty náběhu a zpátečky
Instalační manuál. CIM modul - 1001. pro ovládání inverterových venkovních jednotek Fuji Electric - General
Instalační manuál CIM modul - 1001 pro ovládání inverterových venkovních jednotek Fuji Electric - General 1 Modul slouží pro ovládání inverterových venkovních jednotek Fuji Electric a General při přímém
Funkce jednotlivých tlačítek se mohou měnit podle toho, na jaké úrovni menu se právě nacházíte; vysvětlení viz následující tabulka.
5. Přehled použití Snímač a vysílač průtoku FlowX3 F9.02 je jako všechny ostatní přístroje řady X3 vybaven digitálním displejem a klávesnicí s pěti tlačítky, které slouží k nastavení, kalibraci a ovládání
Instrukce pro montáž, obsluhu a údržbu
REGULÁTORY, OVLADAČE MICROMATIC TD 457 INSTRUKCE PRO MONTÁŽ, OBSLUHU A ÚDRŽBU 1. Úvod Tento montážní návod slouží ke správnému nastavení časového modulu TD 457. Uvedený modul je určen k instalaci po omítku
Krb / kotel na tuhá paliva a akumulační nádrž
Katalog příkladových aplikací programu regulátor SSD 18, obsahuje typizovaná schémata zapojení inteligentní regulace vytápění pro PLC jednotku Foxtrot CP-1016. Jednotlivé příklady aplikací jsou rozděleny
Kompaktní vzduch-voda
Kompaktní vzduch-voda AWX Technické parametry Technický popis TČ Tepelné čerpadlo vzduch-voda s označením AWX je kompaktní zařízení, které bude po instalaci ve venkovním prostředí napojeno na otopnou soustavu
Návod k obsluze. stručný návod. Montážní pokyny. nezávislá topení Eberspächer A WORLD OF COMFORT
Topné přístroje vozidel Technická dokumentace Návod k obsluze EasyStart Timer CS Návod k obsluze stručný návod Montážní pokyny Ovládací prvek pro nezávislá topení Eberspächer A WORLD OF COMFORT Topné přístroje
TEPELNÉ ČERPADLO VZDUCH VODA PRO TOPENÍ S VESTAVĚNÝM ELEKTROKOTLEM
TEPELNÉ ČERPADLO VZDUCH VODA PRO TOPENÍ S VESTAVĚNÝM ELEKTROKOTLEM Model: LWRb-8kW Provozní manuál (7.4.2014) Pročtěte si důkladně tento manuál, pokud tak neučiníte, může dojít k nevratnému poškození vašeho
Programovatelná řídící jednotka REG10. návod k instalaci a použití 2.část. Řídící jednotka skleníku VS9
Programovatelná řídící jednotka REG10 návod k instalaci a použití 2.část Obsah: Řídící jednotka skleníku VS9 1.0 Obecný popis... 1 1.1 Popis programu... 1 1.2 Vstupní měřené veličiny... 1 1.3 Další zobrazované
Technický list pro tepelné čerpadlo země-voda HP3BW-model B
Technický list pro tepelné čerpadlo země-voda HP3BW-model B Technický popis TČ Tepelné čerpadlo země-voda, voda-voda s označením HPBW B je kompaktní zařízení pro instalaci do vnitřního prostředí, které
AHUbox 14DCi, 14DC, 28DC, 28DCi, 56DC a 136DC
AHUbox 14DCi, 14DC, 28DC, 28DCi, 56DC a 136DC Připojovací sada pro začlenění výparníků AHU jednotek do systémů SANYO (řady: PAC-i, BigPac a VRF mini ECO-i, ECO-i a GHP) pro provoz v režimech chlazení nebo
RYCHLÝ NÁVOD PRO MĚNIČE VACON NX
RYCHLÝ NÁVOD PRO MĚNIČE VACON NX Průvodce spuštěním Průvodce spuštěním je automaticky aktivován při prvním připojení měniče na napájecí síť nebo ho lze aktivovat v systémovém menu (P6.5.3) a následném
EcoEl + EcoAir 107 EcoEl + EcoAir 111
Rychlé nastavení - jak postupovat při uvedení do provozu EcoEl + EcoAir 107 EcoEl + EcoAir 111 CZ verze 1.0 2 Topení - Zkontrolujte připojení rozvodů topného systému k EcoEl, dle hydraulického schématu,
Ekvitermní regulátor ETR 16 SOLAR
, Elektronické systémy pro měření a regulaci Ekvitermní regulátor ETR 16 SOLAR BMR, Ing. Petr Bečvarovský, Balbínova 252, 516 01 Rychnov n.kn., tel./fax +420-494-533602, mobil 1. +420-603-505499 Popis
HE HE E21 - E28 / HE D36 - D43
ok Greenline HE HE - E28 / HE D36 - D43 6 720 641 739-01.1I Uživatelská příručka Obsah Obsah 1 Vysvětlení symbolů a bezpečnostní pokyny... 3 1.1 Použité symboly.................... 3 1.2 Bezpečnostní pokyny................
ECL Comfort 210 / 296 / 310
Uživatelská příručka ECL Comfort 210 / 296 / 310 Česká verze www.danfoss.com Bezpečnostní pokyny Nutnou montáž, uvedení do provozu a údržbu mohou provádět pouze kvalifikovaní a pověření pracovníci. 2 Danfoss
ŘÍDICÍ JEDNOTKA CLIMATIX POL 687 Návod k obsluze
Teplo pro váš domov od roku 1888 ŘÍDICÍ JEDNOTKA CLIMATIX POL 687 Návod k obsluze CZ_2015_26 CZ_2015_35 Obsah str. 1 Úvod... 4 1.1 Bezpečnostní pokyny... 4 2 Popis ovládacího panelu... 5 3 Menu displeje...
KLIMATIZAČNÍ TECHNIKA
KLIMATIZAČNÍ TECHNIKA NÁVOD ZAPOJENÍ Děkujeme Vám, že jste si zakoupili zimní sadu pro klimatizační jednotky SINCLAIR, která Vám umožní bezpečný provoz klimatizace za nízkých teplot. Před zahájením používání
BASPELIN CPM EQ3. Popis obsluhy ekvitermního regulátoru CPM EQ3
BASPELIN Popis obsluhy ekvitermního regulátoru duben 2001 Důležité upozornění Obsluhovat zařízení smí jen kvalifikovaná a řádně zaškolená obsluha. Nekvalifikované svévolné zásahy zejména do elektrického
Návod na instalaci a obsluhu zónového regulátoru SZ10004
Návod na instalaci a obsluhu zónového regulátoru SZ10004 Obsah 1. ZÁKLADNÍ CHARAKTERISTIKA... 3 2. POPIS REGULÁTORU... 3 3. PRVKY SYSTÉMU... 4 4. OVLÁDÁNÍ A SIGNALIZACE... 5 5. ZAPOJENÍ... 6 5.1 Konfigurace
Synco living. Ovládání Centrální jednotka. Srpen 2008 Strana1/12 Michal Bassy - Srpen 2008
Synco living Ovládání Centrální jednotka Srpen 2008 Strana1/12 Michal Bassy - Srpen 2008 Menu - navigační tlačítka Tlačítko šipka nahoru Pro pohyb vzhůru v úrovních menu, pro pohyb zpět v infostránkách
Výrobek je elektronickou řídicí jednotkou pro:
Datový list ECL Comfort 110 230 V AC a 24 V AC Popis a použití ECL Comfort 110 Řídicí jednotka ECL Comfort 110 je univerzální jednoobvodová řídicí jednotka pro použití v rozvodnách a systémech dálkového
REG10 návod k instalaci a použití 2.část
Programovatelná řídící jednotka REG10 návod k instalaci a použití 2.část Obsah: Řídící jednotka tepelného čerpadla vzduch / vzduch VVTC 1.0 Obecný popis... 1 1.1 Popis programu... 1 1.2 Vstupní měřené
Popis řízení kotlů THERM s regulátorem Siemens QAA (OpenTherm)
Popis řízení kotlů THERM s regulátorem Siemens QAA73.110 (OpenTherm) Charakteristika: Siemens QAA73.100 je programovatelný regulátor s individuálně volenými týdenními programy (s max. třemi periodami v
SPÍNACÍ HODINY. Nastavení hodin a předvolby. Obr. 1
SPÍNACÍ HODINY Při každém zapnutí startuje topení vždy na plný výkon a dále pak pracuje dle poslední nastavené teploty, pokud není tato dále měněna. Při zapnutí topení předvolbou je však funkce topení
Regulátor MaxVU. Stručný návod k použití
WEST Control Solutions Regulátor MaxVU Stručný návod k použití Informace, obsažené v tomto návodu, podléhají změnám bez předchozího upozornění. Překlad z anglického originálu firmy West Control Solutions.
Instalační návod. Pokojový termostat EKRTW
1 1 2 2 60 87 ±1.5 m >0.2 m 3 34 125 3 Obsah 1. Úvod...1 2. Instalace termostatu...2 3. Nastavení u v instalační nabídce...5 4. Technické parametry...9 1. Úvod Před spuštěním jednotky si tuto příručku
WRS-K (Překlad z originálu)
Asistent konfigurace WRS-K (Překlad z originálu) WOLF GMBH / POSTFACH 1380 / D-84048 MAINBURG / TEL. +49.0. 87 51 74-0 / FAX +49.0.87 51 74-16 00 / www.wolf.eu Art.-Nr.: 3065164_201706 Změny vyhrazeny
Návod k použití DOMINUS. Aplikace pro vzdálené ovládání kotle
Návod k použití CZ DOMINUS Aplikace pro vzdálené ovládání kotle Vážený zákazníku, blahopřejeme Vám k výběru a zakoupení kvalitního výrobku od firmy Immergas, který byl navržen tak, aby Vám svým bezproblémovým
Manuál k pracovní stanici SR609C
Manuál k pracovní stanici SR609C Obsah Manuál k pracovní stanici SR609C...1 1. Bezpečnostní pokyny...2 1.1 Instalace a uvedení do provozu...2 1.2 Odpovědnost za škody...2 1.3 Popis symbolů...2 2. Instalace...3
MIDAM UC 100 modbus regulátor topení, otočné tlačítko, RTC, 1x DO, RS485
List č.: 1/10 MIDAM UC 100 modbus regulátor topení, otočné tlačítko, RTC, 1x DO, RS485 - najednou lze vyčíst nebo zapsat maximálně 60 registrů - u hodnot uložených v eeprom jsou uvedeny defaultní v závorce
BASPELIN CPM EQ21. Popis obsluhy ekvitermního regulátoru CPM EQ21
BASPELIN CPM EQ21 Popis obsluhy ekvitermního regulátoru CPM EQ21 září 2002 EQ21 CPM Důležité upozornění Obsluhovat zařízení smí jen kvalifikovaná a řádně zaškolená obsluha. Nekvalifikované svévolné zásahy
Programovatelná řídící jednotka REG10. návod k instalaci a použití 2.část
Obsah: Programovatelná řídící jednotka REG10 návod k instalaci a použití 2.část Řídící jednotka regulace bazénové technologie DPH 1.0 Obecný popis... 2 1.1 Popis programu... 2 1.2 Vstupní měřené veličiny...
FCM CAREL NÁVOD NA SEŘÍZENÍ
FCM ALFACO s.r.o. FCM CAREL NÁVOD NA SEŘÍZENÍ Elektronický digitální regulátor pro řízení otáček elektromotoru Modul FCM je určen k ovládání elektromotorů na základě vstupního signálu od teplotního, nebo
