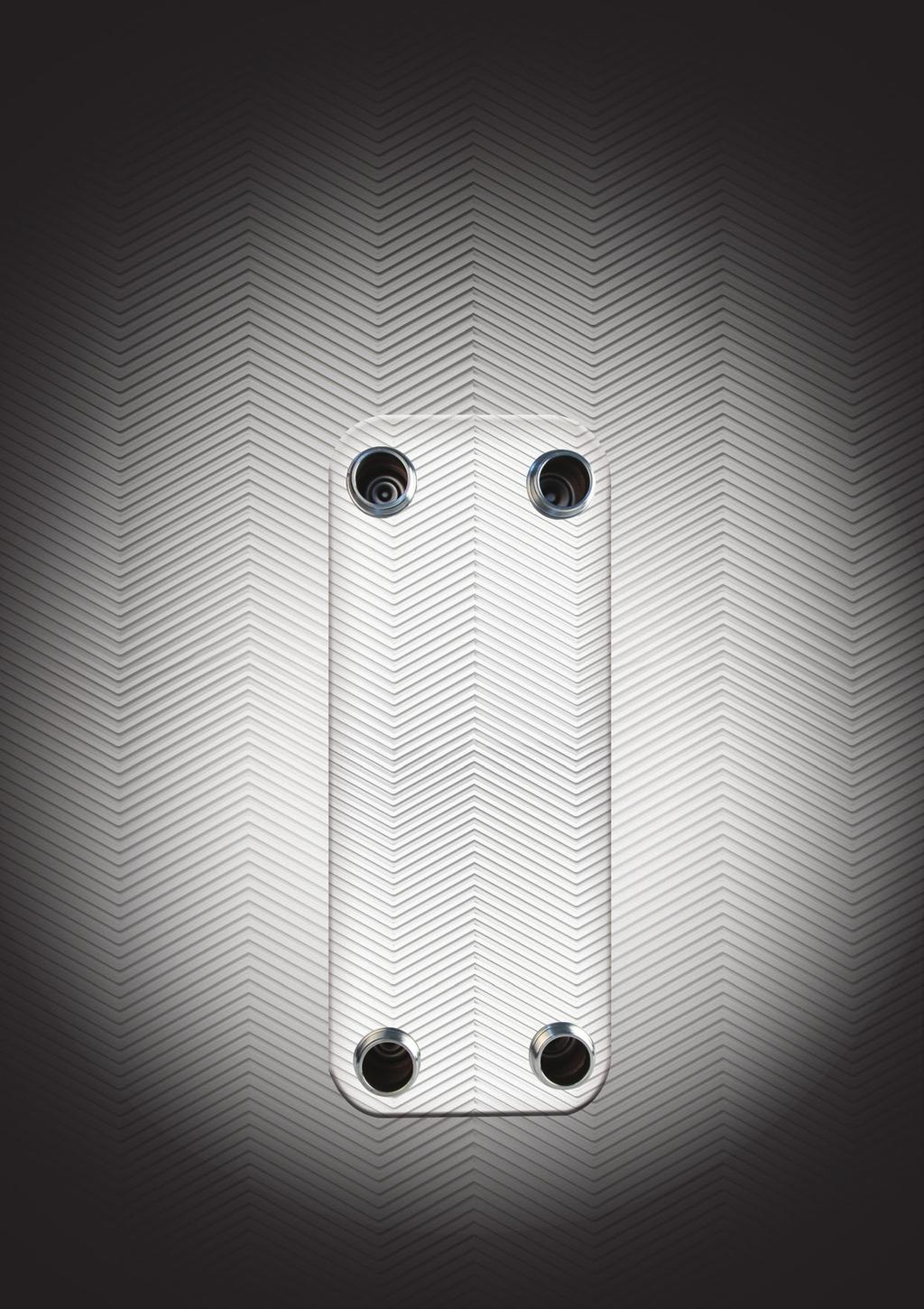

Pájený deskový výměník tepla

Transkript

1 Pájený deskový výměník tepla

2 Inovace Kvalita Zodpovědnost Čest

3 Index Profil společnosti...2 Certifikát...3 Série...4 Proč Kaori?....5 Rozměry pájeného deskového výměníku tepla....6 Série K - Standardní pájený deskový výměník tepla...8 Série R -Pájený deskový výměník tepla s vysokou účinností při přenosu tepla Série D - Pájený deskový výměník tepla - Dvojitá stěna Série Z - Pájený deskový výměník tepla s velkým diagonálním průtokem Série C - CO2 Pájený deskový výměník tepla - super vysoký tlak Série A - Pájený deskový výměník tepla - Sušič vzduchu Série E/F -Pájený deskový výměník tepla pro nízký tlak Série I -Pájený deskový výměník tepla - odolný vůči rázům Série Q Pájený deskový výměník tepla - Chladič oleje Série - Pájený deskový výměník tepla na vysoké teploty Série M -Pájený deskový výměník tepla odolný vůči korozi Standardní připojení Instalace

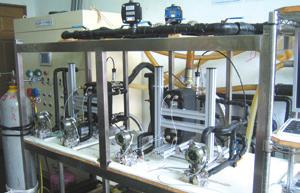

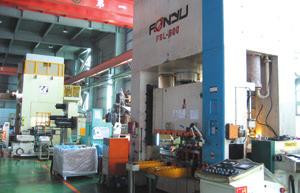

4 Profil společnosti Společnost KAORI byla založena v roce 1970 a od svého založení trvá na používání inovativní technologie a zpracování. Divizi pájených deskových výměníků tepla společnost KAORI spustila v roce jejím hlavním cílem je výroba prvotřídních produktů. Neustále zlepšujeme, zkoumáme a implementujeme nové technologie, v roce 1995 jsme získali certifikaci ISO 9001, pájené deskové výměníky tepla KAORI mají řadu patentů a certifikátů. Abychom splnili zvyšující se poptávku z celého světa, v roce 2002 a 2005 jsme postavili závody Kaohsiung a Ningbo, díky čemuž máme větší výrobní kapacitu. Pájené deskové výměníky tepla KAORI jsou číslo 1 na Tchaj-wanu a exportují se do více než 50 zemí. KAORI - pájené deskové výměníky tepla - Závody Chung-Li, závod na Tchaj-wanu Kaohsiung, závod na Tchaj-wanu Ningbo, závod v Číně Zařízení a testovací vybavení Vakuová pec Kontinuální lis Test slaným sprejem Test vysokého tlaku pro CO 2 éliový test Test tepelného namáhání Test výkonnosti Test úniku Destrukční test 2

5 Certifikát ASME UL ISO9001:2008 CE/PED JAPAN KK Patent CO 2 BPE - vysoký tlak - patenty na Tchaj-wanu, v Číně, Japonsku a Německu Sušič vzduchu BPE - patenty na Tchaj-wanu, v Japonsku, Koreji a USA 3

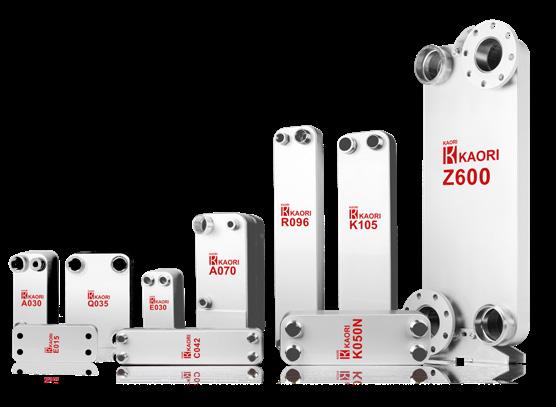

6 Série Rozsah Range Série K Série R Série D Série Z Série C Série A Série E/F Standardní Vysoká účinnost při přenosu tepl Dvojitá stěna Velký diagonální průtok Super vysoký tlak Sušič vzduchu Kotel Řešení Aplikace Řešení Max. provozní tlak 30/ 45bar 45bar 45bar 45bar 140bar 16bar 20bar Charakteristika Standardní a duální R410A Prevence kontaminace Velká tepelná kapacita Vysoký průtok R744(CO 2 ) Výparník, odlučovač a předchlazovač, vše v jednom Nízký tlak Materiál pájky Měď/Nikl Měď Měď Měď Měď Měď Měď VAC Chladírenství Tepelné čerpadlo Průmyslový chladič Dálkové vytápění a chlazení Solární vytápění Plavecký bazén Sušič vzduchu Normalizované chlazení Rekuperace tepla Řízení teploty Řezání laserem/ svářecí přístroje ydraulické chlazení Energetický průmysl ORC Palivový článek, CP Větrná energie - převodovka Námořní doprava Výparník Kondenzátor Chladič přehřáté páry / Podchlazovač Ekonomizér Chladič oleje Předchlazovač / Předehřívač 4

7 ot Long durability life time Corrosion Cold igh efficiency Easy Easy Installation Installation Tesl Approved Flow&tem p monito r Série I Série Q Série Série M Proč Kaori? Odolnost vůči rázům Chladič oleje Palivový článek Odolnost vůči korozi 30bar 30bar 10bar 10bar Únosnost tlakového a teplotního namáhání Náhrada trubkových výměníků Vysoká teplota Materiál odolný vůči korozi Měď Měď Nikl Nikl Profesionálové v Kaori, zaměřující se na řešení přenosu tepla, neustále rozvíjí vysoce kvalitní pájené deskové výměníky tepla. K návrhu teplosměnných desek a dokonalému pájení, které nejlépe vyhovuje řešením přenosu tepla pro každého zákazníka a má za následek nižší spotřebu energie a nižší náklady používáme vysoce kvalitní nerezovou ocel a pájecí materiály. Naše inovativní řešení výměníků tepla přináší vysokou výkonnost, komplexní kvalitu, spolehlivé, cenově dostupné produkty, díky kterým jsme důvěryhodným partnerem v oblasti vytápění, chlazení a průmyslu. Výhoda Dlouhá životnost a odolnost Odolnost vůči korozi Vysoká účinnost při přenosu tepla Kompaktní, snadná instalace Ověřená a spolehlivá kvalita Možnost monitorování flexibilního průtoku a teploty Provozní princip orká strana Řez Studená strana Studená výstup Teplá vstup Studená vstup Teplá výstup 5

8 Rozměry pájeného deskového výměníku tepla /021/ / /041/ / /096/097 6

9 /201/ / / /601 Jednotka: mm * S ohledem na různé modifikace každé série budou přesné údaje o rozměrech specifikovány na jednotlivých stranách. 7

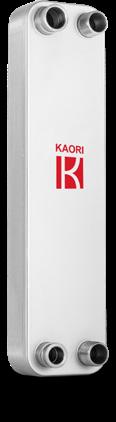

10 Série K - Standardní pájený deskový výměník tepla Série K je série s nejkompletnější řadou co do velikostí, používá se v různých aplikacích. lavní aplikace: VAC, tepelné čerpadlo, chladič, chladič oleje, dálkové vytápění a chlazení. Extra síla K-S: Duální okruhy K-D: BPE Kaori typ "S" je navržený tak, aby odolal maximálním provozním tlakům 45 bar při použití R410A. Kaori "D" BPE je navržený tak, aby používal dva kompresory s duálním zapojením chladicích okruhů; dokonalá volba jak pro částečné, tak plné zatížení. Materiál pájky Měď Měď (extra silná) (A1,A2/B1,B2) Nikl Max. provozní tlak (bar) 30/30 45/30 10/10 Min. zkušební tlak (bar) 43/43 65/43 15/15 B1 B2 C1 C2 Max. provozní teplota ( C) 200 C * Provozní tlak pro K210: 16 bar motnost* (kg) Oblast přenosu Celková oblast přenosu tepla Objem / Kanál Celkový objem K *N *N (N-2)* (N-1)*0.011 K *N *N (N-2)* (N-1)*0.025 K *N *N (N-2)* (N-1)*0.025 K *N *N (N-2)* (N-1)*0.040 K *N *N (N-2)* (N-1)*0.055 K *N *N (N-2)* (N-1)*0.064 K *N *N (N-2)* (N-1)*0.065 K *N *N (N-2)* (N-1)*0.095 K *N *N (N-2)* (N-1)*0.107 K *N *N (N-2)* (N-1)*0.206 K *N *N (N-2)* (N-1)*0.232 K *N *N (N-2)* (N-1)*0.289 K *N *N (N-2)* (N-1)*0.220 K215: Pravé duální okruhy - 6 hrdel na desce motnost* (kg) Oblast přenosu Celková oblast přenosu tepla Objem / Kanál Celkový objem K025S *N *N (N-2)* (N-1)*0.025 K030S *N *N (N-2)* (N-1)*0.025 K040S *N *N (N-2)* (N-1)*0.040 K050S *N *N (N-2)* (N-1)*0.055 K060S *N *N (N-2)* (N-1)*0.064 K070S *N *N (N-2)* (N-1)*0.065 K095S *N *N (N-2)* (N-1)*0.095 K105S *N *N (N-2)* (N-1)*0.107 K200S *N *N (N-2)* (N-1)*0.206 K205S *N *N (N-2)* (N-1)*0.232 K215S *N *N (N-2)* (N-1)*0.220 N: počet desek 8

11 Přehled výběru modelu R410A/voda kondenzátor Na základě standardu ARI-450 RT kw BTU/ K025S K030S K040S K050S K060S K070S K025Sx8 K030Sx K025Sx16 K030Sx16 K040Sx K025Sx28 K030Sx28 K040Sx16 K050Sx12 K060Sx10 K070Sx K040Sx20 K050Sx16 K060Sx14 K070Sx K040Sx24 K050Sx20 K060Sx18 K070Sx K050Sx26 K060Sx22 K070Sx K050Sx32 K060Sx28 K070Sx K050Sx42 K060Sx38 K070Sx K050Sx52 K060Sx46 K070Sx52 R410A/voda kondenzátor Na základě standardu ARI-450 RT kw BTU/ K095S K105S K200S K205S K215S K095Sx20 K105Sx K095Sx24 K105Sx K095Sx36 K105Sx K095Sx48 K105Sx48 K215SxD K200Sx26 K205Sx K200Sx30 K205Sx30 K215SxD K200Sx40 K205Sx42 K215SxD K200Sx52 K205Sx54 K215SxD K200Sx64 K205Sx66 K215SxD K200Sx96 K205Sx98 K215SxD K205Sx170 R410A/voda výparník Na základě standardu ARI-480 RT kw BTU/ K025 K030 K040 K050 K060 K K025x12 K030x K025x20 K030x20 K040x K025x34 K030x34 K040x20 K050x12 K060x10 K070x K040x30 K050x18 K060x16 K070x K040x40 K050x22 K060x20 K070x K050x26 K060x22 K070x K050x36 K060x32 K070x K050x46 K060x40 K070x K050x54 K060x48 K070x52 R410A/voda výparník Na základě standardu ARI-480 RT kw BTU/ K095 K105 K200 K205 K215S K095x16 K105x K095x20 K105x K095x24 K105x K095x38 K105x K095x50 K105x56 K215SxD K200x30 K205x K200x36 K205x32 K215SxD K200x48 K205x44 K215SxD K200x60 K205x56 K215SxD K205x70V K215SxD K205x108V K215SxD86 Výše uvedené údaje slouží pouze k referenčním účelům; data se budou za různých provozních podmínek a technických údajů lišit. 9

12 Přehled výběru modelu R134a/voda kondenzátor Na základě standardu ARI-450 RT kw BTU/ K025 K030 K040 K050 K060 K K025x8 K030x K025x16 K030x16 K040x K025x30 K030x30 K040x18 K050x16 K060x14 K070x K040x24 K050x22 K060x20 K070x K040x32 K050x28 K060x24 K070x K050x34 K060x30 K070x K050x42 K060x38 K070x K050x56 K060x50 K070x K050x68 K060x60 K070x66 R134a/voda kondenzátor Na základě standardu ARI-450 RT kw BTU/ K095 K105 K200 K205 K215D K095x18 K105x K095x24 K105x K095x28 K105x K095x42 K105x K095x56 K105x56 K200x30 K205x20 K215Dx K200x38 K205x K200x46 K205x30 K215Dx K200x60 K205x42 K215Dx K200x76 K205x54 K215Dx K200x90 K205x66 K215Dx K200x120 K205x98 K215Dx K205x138 R134a/voda výparník Na základě standardu ARI-480 RT kw BTU/ K025 K030 K040 K050 K060 K K025x12 K030x K025x20 K030x20 K040x K025x36 K030x36 K040x20 K050x14 K060Mx14 K070x K040x32 K050x18 K060Mx18 K070x K040x40 K050x22 K060Mx22 K070x K050x28 K060Mx28 K070x K050x36 K060Mx36 K070x K050x44 K060Mx44 K070x K050x56 K060Mx56 K070x54 R134a/voda výparník Na základě standardu ARI-480 RT kw BTU/ K095 K105 K200 K205 K215D K095x16 K105x K095x20 K105x K095x24 K105x K095x30 K105x K095x46 K105x K095x64 K105x84 K200x32 K205x32 K215Dx K200x38 K205x K200x46 K205x48 K215Dx K200x60 K205x64V K215Dx K205x84V K215Dx K205x108V K215Dx K205x180V K215Dx126V Výše uvedené údaje slouží pouze k referenčním účelům; data se budou za různých provozních podmínek a technických údajů lišit. 10

13 Přehled výběru modelu R407C/voda kondenzátor Na základě standardu ARI-450 RT kw BTU/ K025 K030 K040 K050 K060 K K025x12 K030x K025x26 K030x26 K040x K025x44 K030x44 K040x24 K050x20 K060x18 K070x K040x32 K050x30 K060x26 K070x K040x42 K050x38 K060x34 K070x K050x50 K060x44 K070x K050x60 K060x54 K070x K050x76 K060x68 K070x74 R407C/voda kondenzátor Na základě standardu ARI-450 RT kw BTU/ K095 K105 K200 K205 K215D K095x18 K105x K095x20 K105x K095x26 K105x K095x36 K105x K095x44 K105x K095x66 K105x72 K200x36 K205x K095x88 K105x96 K200x46 K205x42 K215Dx K200x58 K205x K200x70 K205x64 K215Dx K200x94 K205x86 K215Dx K200x118 K205x108 K215Dx K200x140 K205x128 K215Dx K205x176 K215Dx170 R407C/voda výparník Na základě standardu ARI-480 RT kw BTU/ K025 K030 K040 K050 K060 K K025x10 K030x K025x16 K030x16 K040x K025x28 K030x28 K040x14 K050x10 K060Mx10 K070x K040x20 K050x14 K060Mx14 K070x K040x26 K050x16 K060Mx16 K070x K050x18 K060Mx18 K070x K050x22 K060Mx22 K070x K050x28 K060Mx30 K070x K050x36 K060Mx40 K070x36 R407C/voda výparník Na základě standardu ARI-480 RT kw BTU/ K095 K105 K200 K205 K215D K095x20 K105x K095x24 K105x K095x38 K105x K095x50 K105x50 K215Dx K200x28 K205x K200x34 K205x34 K215Dx K200x44 K205x44 K215Dx K200x56 K205x58 K215Dx K205x72V K215Dx K205x110V K215Dx86 Výše uvedené údaje slouží pouze k referenčním účelům; data se budou za různých provozních podmínek a technických údajů lišit. 11

14 Série R -Pájený deskový výměník tepla s vysokou účinností při přenosu tepla Série R představuje modernizovanou verzi série K, a je zejména navržena pro systém R410A, účinnost přenosu tepla při použití s tímto chladivem je o 10 % vyšší než v případě série K. Série R je rovněž dokonale vhodná pro ty aplikace, kde není tlaková ztráta hlavním parametrem v dimenzování výměníku. Série R je navržená k optimalizaci systému tepelného čerpadla a VAC. Materiál pájky Měď Měď(Extra silná) R050 R095 R051 R096 (A1,A2/B1,B2) Max. provozní tlak (bar) 30/30 30/30 45/30 45/30 Min. zkušební tlak (bar) 43/43 43/43 65/43 65/43 Max. provozní teplota ( C) 200 C motnost* (kg) Oblast přenosu Celková oblast přenosu tepla Objem / Kanál Celkový objem R *N *N (N-2)* (N-1)*0.038 R *N *N (N-2)* (N-1)*0.076 motnost* (kg) Oblast přenosu Celková oblast přenosu tepla Objem / Kanál Celkový objem R *N *N (N-2)* (N-1)*0.038 R *N *N (N-2)* (N-1)*0.076 N: počet desek Přehled výběru modelu R410A/voda kondenzátor Na základě standardu ARI-450 RT kw BTU/ R051 R R051x R051x R051x R051x R051x30 R096Mx R051x38 R096Mx R051x56 R096Mx R051x74 R096Mx R096Mx R096Mx R096Mx100 R410A/voda výparník Na základě standardu ARI-480 RT kw BTU/ R051 R R051x R051x R051x R051x R051x32 R096Mx R051x40 R096Mx R051x62 R096Mx R051x90 R096Mx R096Mx R096Mx R096Mx108 Výše uvedené údaje slouží pouze k referenčním účelům; data se budou za různých provozních podmínek a technických údajů lišit. 12

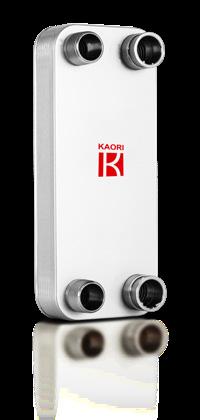

15 Série D - Pájený deskový výměník tepla - Dvojitá stěna Aby nedošlo ke smíchání dvou různých druhů kapalin v důsledku vnitřní netěsnosti, společnost KAORI navrhla jako řešení sérii D, která má vrstvené dvojité desky a eliminuje tak možnost vzájemné kontaminace. Mezi dvěma deskami se nachází jedinečná vzduchová mezera. Jakmile dojde k vnitřní netěsnosti, druhá deska se stává oporou, která brání tomu, aby došlo ke smíchání kapalin. Na znamení úniku prosákne kapalina z prostupů na vnější straně desky. Materiál pájky Měď D030, D045, D031, D070 D046 D071 (A1,A2/B1,B2) Max. provozní tlak (bar) 30/30 45/45 40/30 Min. zkušební tlak (bar) 43/43 65/65 58/43 Max. provozní teplota ( C) 200 C motnost* (kg) Oblast přenosu Celková oblast přenosu tepla Objem / Kanál Celkový objem D *N *N (N-2)* (N-1)*0.027 D *N *N (N-2)* (N-1)*0.030 D *N *N 0.03 (N-2)* (N-1)*0.059 N: počet desek motnost* (kg) Oblast přenosu Celková oblast přenosu tepla Běžný BPE vs. BPE s dvojitou stěnou Objem / Kanál Celkový objem D *N *N (N-2)* (N-1)*0.027 D *N *N (N-2)* (N-1)*0.030 D *N *N 0.03 (N-2)* (N-1)*0.059 Kaori s dvojitou stěnou Netěsnost na deskách nevede ke smíchání kapalin, ale dojde k externímu úniku, což lze vizuálně identifikovat. Běžný BPE Vnitřní netěsnost na deskách má za následek interní kontaminaci mezi kapalinami, coz nelze vizuálně identifikovat. 13

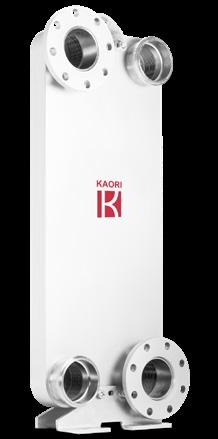

16 Série Z - Pájený deskový výměník tepla s velkým diagonálním průtokem Nově inovativní série Z je navržená s principem diagonálního průtoku, přináší vyšší efektivitu, lze ji použít k výměně za tradiční trubkové výměníky tepla, dvouokruhové nebo víceokruhové trubkové výměníky. Výhodou pravých dvouokruhových výměníků série Z je zajištění nejlepší výkonnosti jak při plném zatížení, tak při částečném zatížení. Výměník série Z je speciálně navržený pro efektivní přenos velkého objemu tepla. lavní aplikace: Chladírenství, Průmyslové chlazení, ORC Z400/401/600: Jeden okruh, 4 hrdla.. Z415/416/601: Duální okruhy, 6 hrdel.. Z400/401/600/Z601 Materiál pájky Měď Měď(extra silná) Z415/416 Z400/Z600 Z415 Z401/Z601 Z416 (A2,B1/A1,B2) (A2,C1/A1,C2/B1,B2) (A2,B1/A1,B2) (A2,C1/A1,C2/B1,B2) B1 C1 Max. provozní tlak (bar) 30/30 30/30/30 45/30 45/45/30 Min. zkušební tlak (bar) 43/43 43/43/43 65/43 65/65/43 Max. provozní teplota ( C) 200 C B2 C2 motnost* (kg) Oblast přenosu Celková oblast přenosu tepla Objem / Kanál Celkový objem Z *N *N (N-2)* (N-1)*0.423 Z *N *N (N-2)* (N-1)*0.414 Z *N *N (N-2)* (N-1)*0.620 motnost* (kg) Oblast přenosu Celková oblast přenosu tepla Objem / Kanál Celkový objem Z *N *N (N-2)* (N-1)*0.423 Z *N *N (N-2)* (N-1)*0.414 Z *N *N (N-2)* (N-1)*0.620 N: počet desek Série Z je navržena se 2 různými průtokovými kanály, které uspokojí různé provozní podmínky. Jeden okruh Duální okruh 14

17 Přehled výběru modelu R134a/voda kondenzátor Na základě standardu ARI-450 RT kw kbtu/ Z400 Z415 Z Z400Mx58 Z415x Z400Mx72 Z415x Z400Mx84 Z415x Z400Mx106 Z415x Z400Mx140 Z415x142 Z600Mx Z400Mx176 Z415x178 Z600Mx Z600Mx190 R134a/voda výparník Na základě standardu ARI-480 RT kw kbtu/ Z400 Z415 Z Z400x64 Z415x Z400x80 Z415x Z400x98 Z415x Z400x126 Z415x Z400x202 Z415x202 Z600x Z600x206 R407C/voda kondenzátor Na základě standardu ARI-450 RT kw kbtu/ Z400 Z415 Z Z400x82 Z415x Z400x102 Z415x Z400x122 Z415x Z400x152 Z415x Z400x206 Z415x206 Z600x Z600x Z600x218 R407C/voda výparník Na základě standardu ARI-480 RT kw kbtu/ Z400 Z415 Z Z400Mx50 Z415Mx Z400Mx62 Z415Mx Z400Mx76 Z415Mx Z400Mx96 Z415Mx Z400Mx130 Z415Mx130 Z600Mx Z400Mx172 Z415Mx174 Z600Mx Z600Mx180 R410A/voda kondenzátor Na základě standardu ARI-450 RT kw kbtu/ Z401 Z416 Z Z401Mx48 Z416x Z401Mx60 Z416x Z401Mx72 Z416x Z401Mx90 Z416x Z401Mx124 Z416x126 Z601Mx Z401Mx162 Z416x162 Z601Mx Z401Mx208 Z416x210 Z601Mx Z601Mx Z601Mx Z601Mx164 R410A/voda výparník Na základě standardu ARI-480 RT kw kbtu/ Z401 Z416 Z600 Výše uvedené údaje slouží pouze k referenčním účelům; data se budou za různých provozních podmínek a technických údajů lišit Z401Mx50 Z416x Z401Mx62 Z416x Z401Mx76 Z416x Z401Mx96 Z416x Z401Mx130 Z416x130 Z600Mx Z401Mx172 Z416x174 Z600Mx Z600Mx200 15

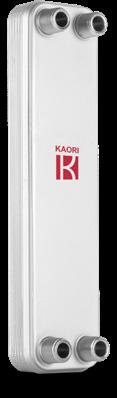

18 Série C - CO 2 Pájený deskový výměník tepla - super vysoký tlak Patentované řešení KAORI použité v sérii C je speciálně navržené pro chladič plynu, kondenzátor, výparník a předehřívač v tepelném čerpadle a chladicím systému využívajícím R744 (CO 2 ). Pro superkritické, transkritické a subkritické systémy vytápění a chlazení s využitím CO 2 jsou k dispozici různé designy s maximálním provozním tlakem 140 bar, 100 bar a 70 bar. Třemi základními funkcemi jsou kompaktní velikost, vynikající výkonnost při přenosu tepla a nízká tlaková ztráta. Kvalita a odolnost série C je ověřena dokonalou kontrolou, dosažením tlaku až 650 bar a testování po více než cyklů. Materiál pájky Měď C020,C040 C095,C200 C021,C041 C096,C201 (A1,A2/B1,B2) C022,C042 C097,C202 Max. provozní tlak (bar) 70/30* 100/30* 140/30* Min. zkušební tlak (bar) 100/43* 143/43* 200/43* Max. provozní teplota ( C) 200 C * Pro požadavek na vyšší pracovní tlak na straně B1/B2 kontaktujte prosím zástupce KAORI motnost* (kg) Oblast přenosu Celková oblast přenosu tepla Objem / Kanál Celkový objem C *N *N (N-2)* (N-1)*0.009 C *N *N (N-2)* (N-1)*0.030 C *N *N (N-2)* (N-1)*0.071 C *N *N (N-2)* (N-1)*0.156 motnost* (kg) Oblast přenosu Celková oblast přenosu tepla Objem / Kanál Celkový objem C *N *N (N-2)* (N-1)*0.009 C *N *N (N-2)* (N-1)*0.030 C *N *N (N-2)* (N-1)*0.071 C *N *N (N-2)* (N-1)*0.156 motnost* (kg) Oblast přenosu Celková oblast přenosu tepla Objem / Kanál Celkový objem C *N *N (N-6)* (N-5)*0.009 C *N *N (N-2)* (N-1)*0.030 C *N *N (N-2)* (N-1)*0.071 C *N *N (N-2)* (N-1)*0.156 N: počet desek 16

19 Přehled výběru modelu R744/voda chladič plynu (Max. provozní tlak : 140bar) RT kw BTU/ C020/C021/C022 C040/C041/C042 C095/C096/C097 C200/C201/C C022x36 (4 Pass) C042x24 (4 Pass) C022x44 (4 Pass) C042x32 (4 Pass) C022x52 (4 Pass) C042x40 (4 Pass) C097x24 (4 Pass) C097x24 (4 Pass) C097x32 (4 Pass) C097x40 (4 Pass) C0202x24 (3 Pass) C097x48 (4 Pass) C0202x30 (3 Pass) C097x64 (4 Pass) C0202x36 (3 Pass) C097x72 (4 Pass) C0202x48 (3 Pass) C097x88 (4 Pass) C0202x54 (3 Pass) C0202x66 (3 Pass) C0202x84 (3 Pass) C0202x102 (3 Pass) C0202x114 (3 Pass) C0202x132 (3 Pass) Výše uvedené údaje slouží pouze k referenčním účelům; data se budou za různých provozních podmínek a technických údajů lišit. Systém tepelného čerpadla CO 2 Voda- Voda CO 2 - Voda Zásobník Oběhové čerpadlo Trojcestný ventil Směšovací ventil Pojistný přetlakový ventil Jednotka tepelného čerpadla Teplá voda Vysoká teplota orká voda Kompresor Výměník tepla voda-voda Výparník Cyklus chladicí látky CO 2 Chladič plynu Voda Nízká teplota Expanzní ventil Voda z vodovodu 17

20 Série A - Pájený deskový výměník tepla - Sušič vzduchu Série A KAORI přináší inovativní patentovaný design pro sušičku tlakového vzduchu. Kombinuje v sobě předchlazovač, výparník a separátor vlhkosti. Série A má kompaktní velikost a je vysoce výkonná při přenosu tepla ve vašem systému. Patentovaný design separátoru dokáže vzduch dokonale zbavit vlhkosti a eliminuje potřebu další filtrace a tak předchází problémům se zanesením. Materiál pájky Měď B1 Chladivo - výstup A030, A070, A140 A210 (A2,B1/C2,D2) Max. provozní tlak (bar) 30/ 16 30/10 Min. zkušební tlak (bar) 43/ 23 43/15 A2 Chladivo - vstup Vzduch výstup Vzduch vstup Max. provozní teplota ( C) 200 C Průtok Nm 3 /min Nm 3 /hr scfm motnost (kg) A /4" A /4" A /4" A /4" A /4" A " A /4" A /2" A " A " A /2" A " Např. A , 14 je počet desek výparníku na straně vzduch-chladivo, 8 je počet desek na straně předchlazovače vzduch-vzduch. * Směr průtoku lze změnit podle různých modelů, podrobnosti naleznete v nákresu a návodu k použití. Připojení vzduchu (palec) Výparník Separátor Předchlazovač Chladivo - výstup Chladivo - vstup Chladivo - vstup Vzduch - vstup Odvaděč kondenzátu Vzduch - vstup Chladivo - výstup Vzduch - výstup Vzduch - výstup 18

21 Série E/F -Pájený deskový výměník tepla pro nízký tlak Série E/F se zaměřuje na nízkoobjemové aplikace voda-voda. Série E má design ploché krycí desky a série F má ekonomický design (bez ploché krycí desky); na vyžádání jsou k dispozici také různé konfigurace vnitřního uspořádání desek. lavní aplikace: Plynový kotel, dálkové vytápění, solární systém. Série E Série F Brazing Material Copper E010, E015, F015, F025, E030, E040 E050, E060 (A1,A2/B1,B2) Max. Working Pressure (bar) 20/20 10/10 Min. Test Pressure (bar) 28/28 15/15 Max. Working Temperature ( C) 200 C motnost* (kg) Oblast přenosu Celková oblast přenosu tepla Objem / Kanál Celkový objem E *N *N (N-2)* (N-1)*0.011 E *N *N (N-2)* (N-1)*0.016 F *(N-2) *(N-2) (N-2)* (N-1)*0.016 F / *(N-2) *(N-2) (N-2)* (N-1)*0.025 E *N *N (N-2)* (N-1)*0.025 E *N *N (N-2)* (N-1)*0.040 E *N *N (N-2)* (N-1)*0.055 E *N *N (N-2)* (N-1)*0.064 N: počet desek Přehled výběru modelu RT kw BTU/ Teplota topné vody Teplota užitkové vody E015 F015 F025 E030 E040 E C --> 50 C 10 C --> 60 C E015x14 F015x14 F025x12 E030x C --> 50 C 10 C --> 60 C E015x18 F015x18 F025x16 E030x C --> 50 C 10 C --> 60 C E015x26 F015x26 F025x22 E030x C --> 50 C 10 C --> 60 C E015x30 F015x30 F025x26 E030x C --> 50 C 10 C --> 60 C F025x32 E030x32 E040x C --> 50 C 10 C --> 60 C F025x44 E030x44 E040x14 E060x C --> 50 C 10 C --> 60 C F025x56 E030x56 E040x18 E060x C --> 50 C 10 C --> 60 C E040x26 E060x C --> 50 C 10 C --> 60 C E040x36 E060x C --> 50 C 10 C --> 60 C E040x50 E060x C --> 50 C 10 C --> 60 C E060x40 Výše uvedené údaje slouží pouze k referenčním účelům; data se budou za různých provozních podmínek a technických údajů lišit. 19

22 Série I -Pájený deskový výměník tepla - odolný vůči rázům Série I je vhodná pro ty aplikace, u kterých může dojít k tepelným rázům nebo tlakovým rázům. Optimální účinnost přenosu tepla a odolnost vůči tlaku je vhodná pro náročné provozní podmínky, například hydraulický systém, vstřikovací systém a systém parních aplikací. Brazing Material Copper motnost* (kg) Oblast přenosu Celková oblast přenosu tepla Objem / Kanál Celkový objem I *N *N (N-6)* (N-5)*0.025 I *N *N (N-6)* (N-5)*0.055 I *N *N 0.03 (N-6)* (N-5)*0.065 I *N *N (N-6)* (N-5)*0.095 I *N *N (N-6)* (N-5)*0.107 I *N *N (N-6)* (N-5)*0.206 I *N *N (N-6)* (N-5)*0.232 I *N *N (N-6)* (N-5)*0.289 I *N *N (N-6)* (N-5)*0.423 N: počet desek Aplikace parního kotle I030, I050, I070, I095, I105, I200, I205, I400 (A1,A2/B1,B2) I210 Max. Working Pressure (bar) 30/30 16/16 Min. Test Pressure (bar) 43/43 23/23 Max. Working Temperature ( C) 200 C Kotel Pára 130 C 100 C 100 C 25 C Kondenzát Voda 20

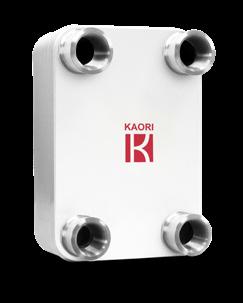

23 Série Q Pájený deskový výměník tepla - Chladič oleje Série Q je vynikající pro instalaci nových deskových výměníků tepla nebo pro náhradu stávajících trubkových výměníků v hydraulických aplikacích. Série Q je určena ke zvýšení chladicího výkonu, výrazně snižuje počet odstávek a zvyšuje tím účinnost provozu. Série Q dokáže šetřit čas a náklady na množství chladicí vody nutné k přenosu tepla, což má za následek snížení provozních nákladů a nákladů na údržbu. Aplikace: Vytlačovací lis, vstřikovací stroj, převodovka, stroj pro svařování laserem a řezání laserem, vysokofrekvenční zařízení, lis, soustruh, fréza a děrovací stroj. Materiál pájky Měď Q035, Q085 (A1,A2/B1,B2) Max. provozní tlak (bar) 30/30 Min. zkušební tlak (bar) 43/43 Max. provozní teplota ( C) 200 C motnost* (kg) Oblast přenosu Objem / Kanál Q *N *N Q *N *N N: počet desek Přehled výběru modelu Kapacita akumulátoru (Litr) Vhodné modely 60 Q035 x Q035 x Q085 x Q085 x Q085 x 66 Srovnání výkonnosti přenosu tepla Série Q a trubkových výměníků tepla Tepelná kapacita(kw) Q OR-60 Q OR-100 Použitelné kapaliny Voda E.G. P.G. ATF SAE10~SAE70 VG22~VG68 R134a R404A R407C Kotvící šrouby 植釘法 Tepelná kapacita(kw) Průtok oleje(l/min) Průtok oleje(l/min) Q035 Q OR-150 Q OR-250 Q OR-350 Q085 21

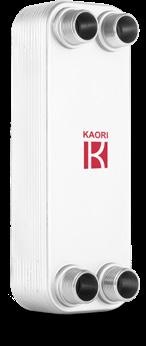

24 Série - Pájený deskový výměník tepla na vysoké teploty Série je vyrobená z materiálu odolného vysokým teplotám, maximální provozní teplota je až 900 C, což dokonale vyhovuje k ohřevu nebo chlazení plynu v technologii výroby čisté energie - palivové články, CP a systémy rekuperace odpadního tepla. Materiál pájky Nikl 050,095, ,096,206 (A1,A2/B1,B2) (A1,A2/B1,B2) Max. provozní tlak (bar) 10/10 7/7 3/3 2/2 10/10 Max. provozní teplota ( C) 0~650 ~700 ~800 ~900 ~550 Min. zkušební tlak (bar) 15/15 15/15 motnost (kg) Oblast přenosu Objem / Kanál 050/ *N *N / *N *N / *N *N N: počet desek Combined eat and Power(CP) Light Refrigerator Air Conditioning ot Water TV Floor eating System Bath POWER ot Water Boiler Tank Fuel Cell Stack GAS 22

25 Série M -Pájený deskový výměník tepla odolný vůči korozi Série M je speciálně navržená pro aplikace s vyšším obsahem chloridů. Série M je vyrobená z oceli, vysoce odolné korozi (ekvivalent k SMO254). Materiál pájky Nikl M050, M095, M205 Materiál desek Ekvivalent k SMO254 (A1,A2/B1,B2) Max. provozní tlak (bar) 10/10 Min. zkušební tlak (bar) 15/15 Max. provozní teplota ( C) 200 C motnost* (kg) Oblast přenosu Objem / Kanál M *N *N M *N *N M *N *N N: počet desek Vytápění plaveckého bazénu Plavecký bazén 25 C 35 C Čerpadlo Chlorovací jednotka 30 C Teplá voda 45 C 23

26 Standardní připojení Postup letování Závitové hrdlo ISO-G/NPT/BSP 3/8" 1/2" 3/4" 1" 1 1/4" 1 1/2" 2" 2 1/2" 3" 3 1/2" 4" / /20 020/021/022 15/ / / /041/042 15/20 050/ /096/ /201/202 27/ / / /54 400/401 27/54/81 415/416 27/54/81 600/601 27/54/81 Vnější/ Vnitřní závit Vnitřní závit Vnější závit Příruba Letovací hrdlo palec 1/4" 3/8" 1/2" 5/8" 3/4" 7/8" 1" 1 1/8" 1 3/8" 1 5/8" 2 1/8" 2 1/2" 2 5/8" 3 1/8" mm / /20 020/021/022 15/ / /20 040/041/ /051 15/ /096/ /201/ / / /54 400/401 27/54/81 415/416 27/54/81 600/601 27/54/81 Různé typy připojení splňují různé technické požadavky Typy připojení: letovací hrdla, vnější/vnitřní závity, příruby, kombinovaná hrdla, hydraulické připojení, rychlospojky, hrdla pro kontrolu teploty a tlaku, hrdla na protilehlé straně, atd. KAORI nabízí řešení upravená na míru vašim konkrétním požadavkům. Před letováním je povrch měděných trubek a hrdel BPE očištěn a zbaven mastnot. Aby se předešlo oxidaci měděných trubek a BPE, vnitřní část ochraňte plynem N2. BPE dejte na plochý povrch a okolo spoje omotejte mokrou látku, abyste tak ochránili BPE před nadměrným zahřátím. K letování měděné trubky k hrdlu pracujte při maximální teplotě 800 C použijte pájku s obsahem 40~45% stříbra. Po svařování spoj a BPE očistěte a vysušte. Výška Výška 24

27 Instalace 1 Montáž BPE je třeba namontovat jak je uvedeno níže: Poloha Vertikální orizontální Položený Nakloněný Nakloněný Směr průtoku výměníkem Paralelní proudění Výparník: Kondenzátor: Jednofázový: Výparník: Kondenzátor: Jednofázový: Výparník: Kondenzátor: Jednofázový: Výparník: Kondenzátor: Jednofázový: Výparník: Kondenzátor: Jednofázový: Diagonální proudění Výparník: Kondenzátor: Jednofázový: Výparník: Kondenzátor: Jednofázový: Výparník: Kondenzátor: Jednofázový: Výparník: Kondenzátor: Jednofázový: Výparník: Kondenzátor: Jednofázový: Fig. 1 Doporučené způsoby instalace (obr.2) * Rovněž se doporučuje použít tlumič vibrací nebo jiná absorpční zařízení. a. Kotvící šrouby b. Stěnová konzole c. Příčný nosník a šrouby d. Podstavec Fig. 2 2 Změkčovací zařízení k ošetření vody chladicích věží Změkčení a pravidelná údržba chladicí věže dokáže eliminovat problémy se zanášením. Při použití chemických látek k čištění je třeba pečlivě kontrolovat koncentraci přísad. Vyhněte se použití korozivních látek. Pokud nerezová ocel a měď reagují na korozivní obsah, sníží se v místech pájení odolnost vůči tlaku a může to vést k interní nebo externí netěsnosti. Abyste předešli těmto problémům, při přidávání chemických látek se řiďte níže uvedenými údaji: P: 6~8 Cl - < 50ppm (<100 C) -2 SO 4 <30mg/L + N 4 <0.1mg/L 3 Prevence proti tlakovým rázům K tlakovým rázům dochází v okamžiku, kdy potrubím procházejí nestlačitelné kapaliny a průtok náhle změní svoji rychlost. Nejčastěji k tomu dochází, když se rychle zavře elektromagnetický ventil a v důsledku toho vznikne v potrubí okamžitý tlak. To může poškodit ventil, výměník tepla a další zařízení. Abyste předešli tomuto problému, doporučuje se provést instalaci omezovačů tlakových rázů. 4 Čistění Při zpětném proplachování BPE je možné, že odstraníte většinu jemných nečistot, které blokují vnitřní část. Používejte slabé kyseliny s koncentrací nižší než 5 %: například kyselina citrónová, kyselina fosforečná, přidané do nádrže. Čisticí roztok nechte cirkulovat. Než systém opět zprovozníte, propláchněte BPE velkým množství čerstvé vody a vypláchněte tak veškeré zbytky kyseliny. Je-li kyselost příliš vysoká, měď a nerezová ocel uvnitř BPE může být naleptaná nebo zkorodovaná. Voda vstup Voda výstup Slabá kyselina Fig. 3 25

28 Profesionálové na výměníky tepla na míru Kancelář 5-2, Chilin North Road, Chung-Li Industrial Zone, Chung-Li District, Taoyuan City, Taiwan TEL: FAX: KAORI si vyhrazuje právo provést změny bez předchozího oznámení /500
