Synchronizace tepelného čerpadla s fotovoltaikou. Ing. Petr Filip, Chytrý dům s.r.o.

Transkript

1 Synchronizace tepelného čerpadla s fotovoltaikou Ing. Petr Filip, Chytrý dům s.r.o.

2 Motivace/východiska Zelená úsporám vs. výkupní ceny FV

3 Výkupní ceny z FV 0,- Kč/kWh! Zelená úsporám vs. výkupní ceny FV

4 Národ sobě

5 Tři projekty RD Stará Boleslav RD Stránčice RD Dobříš

6 Princip elektroinstalace

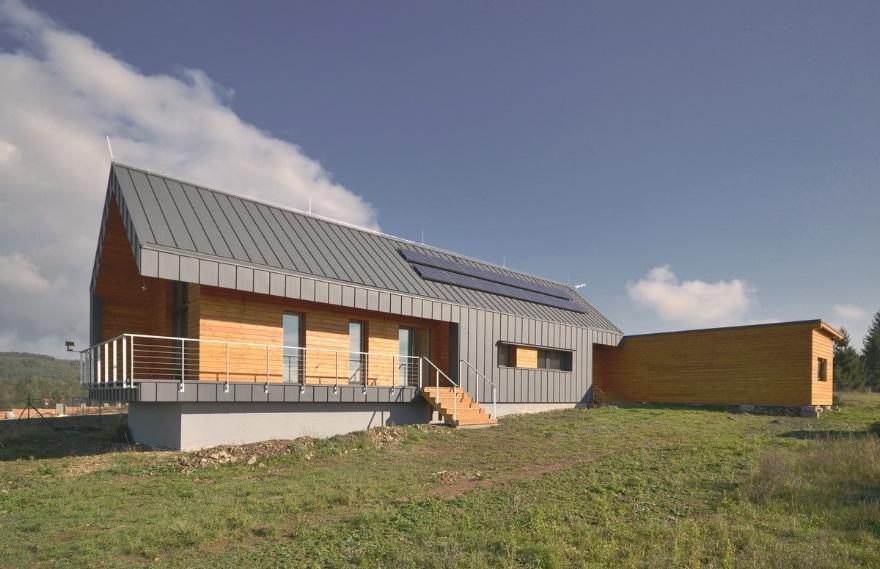

7 RD Stará Boleslav, Chytrý dům s.r.o., spolupráce Luděk Šubrt

8 RD Stará Boleslav, Chytrý dům s.r.o., spolupráce Luděk Šubrt Vytápění: 15 kwh/m2 dle NZU, 21 kwh/m2 dle PHPP Tepelná ztráta: 2,1 kw Zdroj tepla: TČ vzduch/voda 6 kw, zásobník 180 l FV: 1,25 kwp, bilančně pokryje 28% celkové spotřeby elektřiny

9 RD Stará Boleslav, Chytrý dům s.r.o., spolupráce Luděk Šubrt

10 RD Stará Boleslav, Chytrý dům s.r.o., spolupráce Luděk Šubrt

11 RD Stará Boleslav, Chytrý dům s.r.o., spolupráce Luděk Šubrt Náš přístup: 1. Nejprve systém monitorovat 2. Poté si hrát s nastavením a řízením systému

12 RD Stará Boleslav, Chytrý dům s.r.o., spolupráce Luděk Šubrt Dva pojmy 1. Využití energie z FV 2. Solární pokrytí energie pro TČ

13 RD Stará Boleslav, Měření spotřeb

14 RD Stará Boleslav, Měření spotřeb

15 RD Stará Boleslav, Měření spotřeb

16 RD Stará Boleslav, Měření spotřeb Závěry: TČ pracuje v jiné době než FV dodává energii Příkon kompresoru je vyšší než výkon FV

17 RD Stará Boleslav, Měření spotřeb

18 RD Stará Boleslav, Měření spotřeb úsporný režim: 35 až 40 st C normální režim: 41 až 45 st C extra teplá voda: 41 až 58 st C spínat pulzem dle výkonu FV

19 RD Stará Boleslav, Měření spotřeb

20 RD Stará Boleslav, Měření spotřeb

21 RD Stará Boleslav, Měření spotřeb

22 RD Stará Boleslav, Měření spotřeb Přepnutí do režimu extra teplá voda pomocí pulzu z PC při výkonu FV 650 W (od )

23 RD Stará Boleslav, Měření spotřeb

24 RD Stará Boleslav, Měření spotřeb

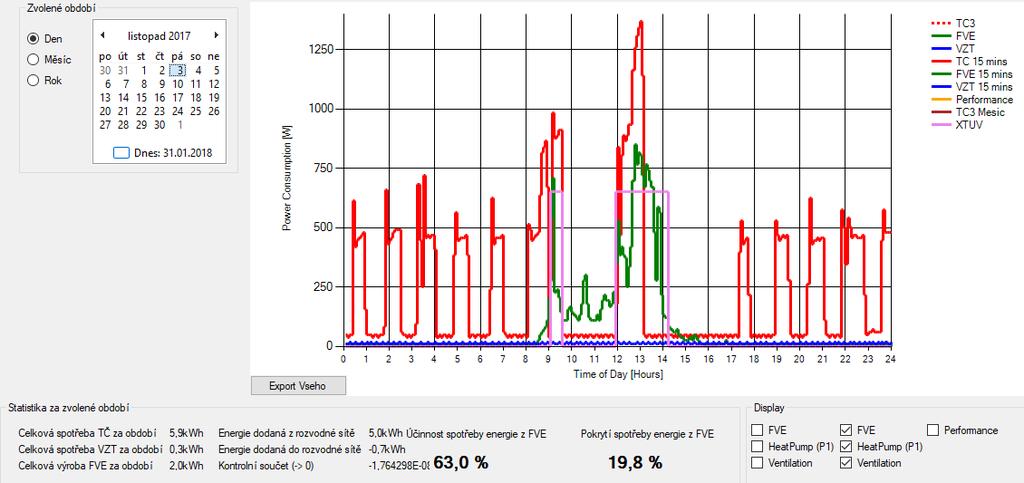

25 RD Stará Boleslav, Měření spotřeb

26 RD Stará Boleslav, Měření spotřeb, statistika odhad PF Využití Solární Využití Solární energie z FV pokrytí TČ energie z FV pokrytí TČ leden 85% 10% únor 48% 22% březen 32% 30% duben 28% 35% květen 30% 45% červen 30% 50% červenec 30% 45% srpen 30% 40% Září 32% 29% 32% 29% říjen 48% 23% 48% 23% listopad 78% 13% 78% 13% prosinec 87% 10% 87% 10% 61% 19% Celkem 46% 29%

27 RD Stará Boleslav, Měření spotřeb, statistika Efektivita provozu TČ SCOP výchozí stav hodnota 2,8 Při pokrytí 30%energie pro tčzelenou energií se SCOP zvedne na hodnotu 4!

28 RD Stará Boleslav, Měření spotřeb, statistika Efektivita provozu TČ SCOP výpočet/skutečnost Celkem spotřeba tč (kwh) spotřeba elektro dle odečtu (kwh) SCOP dle skutečnosti SCOP dle výpočtu solární pokrytí SCOP s FV listopad 625,8 211,7 2,96 2,4 13% 3,51 prosinec ,7 2,59 2,15 10% 2,89 průměr 2,77 2,28 3,20 122% 100% 141% Klima oproti normálu: listopad: +1 C, prosinec: +1,8 C

29 RD Stránčice, Luděk Šubrt, spolupráce Chytrý dům s.r.o.

30 RD Stránčice, Luděk Šubrt, spolupráce Chytrý dům s.r.o. Vytápění: 15 kwh/m2 dle NZU, 21 kwh/m2 dle PHPP Tepelná ztráta: 2,5 kw Zdroj tepla: TČ vzduch/voda 6 kw, zásobník 270 l FV: 2,0 kwp, bilančně pokryje 42% celkové spotřeby elektro

31 RD Stránčice, Luděk Šubrt, spolupráce Chytrý dům s.r.o. Řízení: TV: režim normální a režim TV extra, přepínání dle časového režimu Vytápění: přes den posun topné křivky + 2 st C

32 RD Stránčice, Měření spotřeb

33 RD Stránčice, Měření spotřeb

34 RD Stránčice, Měření spotřeb

35 RD Stránčice, Měření spotřeb

36 RD Stránčice, Statistika Využití energie z FV Solární pokrytí TČ Využití energie z FV Solární pokrytí TČ leden 95% 10% únor 52% 20% necelý měsíc 52% 20% březen 48% 31% 48% 31% duben 46% 46% 46% 46% květen 25% 59% 25% 59% červen 22% 68% 22% 68% červenec 21% 55% necelý měsíc 21% 55% srpen 22% 55% Září 30% 45% říjen 38% 31% necelý měsíc 38% 31% listopad 86% 20% 86% 20% prosinec 95% 11% necelý měsíc 95% 11% 48% 38% 48% 38%

37 RD Stará Boleslav, Měření spotřeb, statistika Efektivita provozu TČ SCOP výchozí stav hodnota 2,8 Při pokrytí 40%energie pro tčzelenou energií se SCOP zvedne na hodnotu 4,7!

38 RD Stará Boleslav, Měření spotřeb, statistika Závěr V obou případech 40 až 50% energie z FV je přímo využito zdrojem tepla (a VZT) FV systém 2,0 kwpmá o 10% vyšší solární pokrytí (1,25 kwp30%, 2,0 kwp40%) Větší zásobník na TV eliminuje ohřev TV v noci FV má výrazný vliv na zvýšení SCOP

39 RD Dobříš, Chytrý dům s.r.o., spolupráce Petr Wolf, UCEEB

40 RD Dobříš, Chytrý dům s.r.o., spolupráce Petr Wolf, UCEEB Vytápění: 11 kwh/m2 dle NZU, 21 kwh/m2 dle PHPP Tepelná ztráta: 2,4 kw Zdroj tepla: Kompatníjednotka s TČ + el. topení, zásobník 180 l FV: 3,7 kwp, bilančně pokryje 77% celkové spotřeby elektřiny

41 RD Dobříš, Chytrý dům s.r.o., spolupráce Petr Wolf, UCEEB Schema zdroje tepla

42 RD Dobříš, Chytrý dům s.r.o., spolupráce Petr Wolf, UCEEB Schema elektro

43 RD Dobříš, Měření

44 RD Dobříš, Měření

45 RD Dobříš, Měření

46 RD Dobříš, Měření

47 RD Dobříš, Statistika Solární pokrytí fáze L1 [%] leden 57% únor 51% březen 44% duben 46% květen 35% červen 46% červenec 44% srpen 41% září 51% říjen 42% listopad 59% prosinec 73% FV 3,7 kwpročně vyrobí 4200 kwh! 46% využiji = 1932 kwh/a x 3,2 Kč/kWh = 6 200,- Kč/a úspora Suma rok 46%

48 RD Dobříš, Statistika Pro ekonomy a novináře! Pořizovací náklady FV 3,7 kwp: 189 tis Kč s DPH Roční výroba 4200 kwh x 3,2 Kč/kWh = ,-Kč Návratnost investice: 14 let Životnost: nad 20 let Závěr: Při běžných výkupních cenách může být FV systém rentabilní.

49 Synchronizace provozu TČ s fotovoltaikou Závěr TČ a FV je vhodné kombinovat lze upotřebit značné množství energie přímo v domě Zásobník na TV kolem objemu 300 l se zdá být optimální Velikost FV systému přizpůsobit výkonu zdroje tepla. V případě TČ vzduch/voda se zdá být optimální výkon kolem až 2,0 kwp, u kompaktní jednotky může být nižší.
