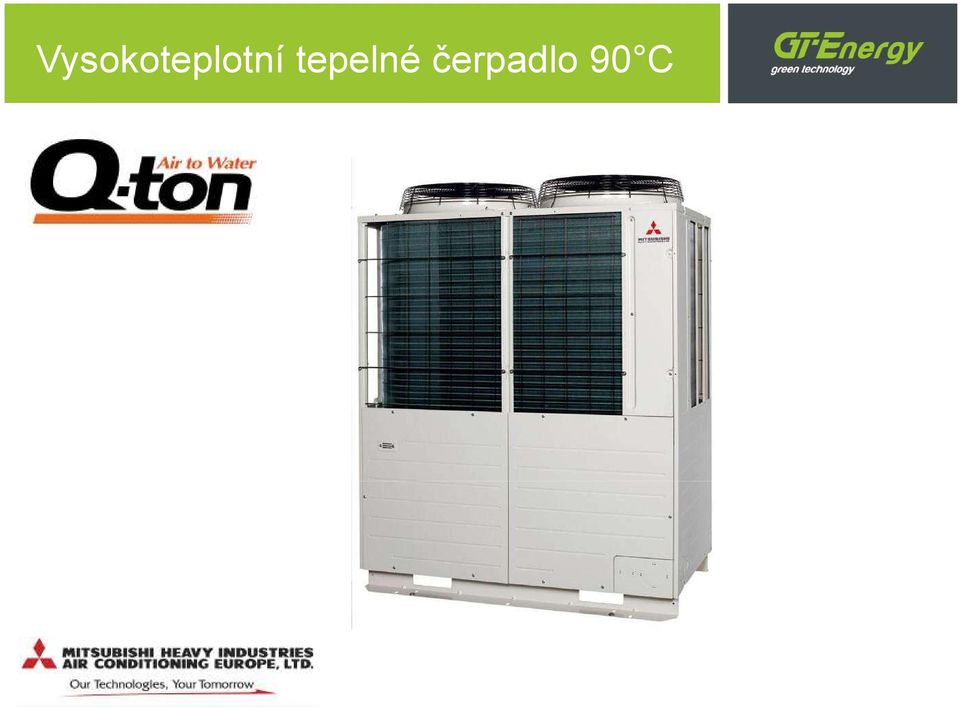

1 Vysokoteplotní tepelné čerpadlo 90 C

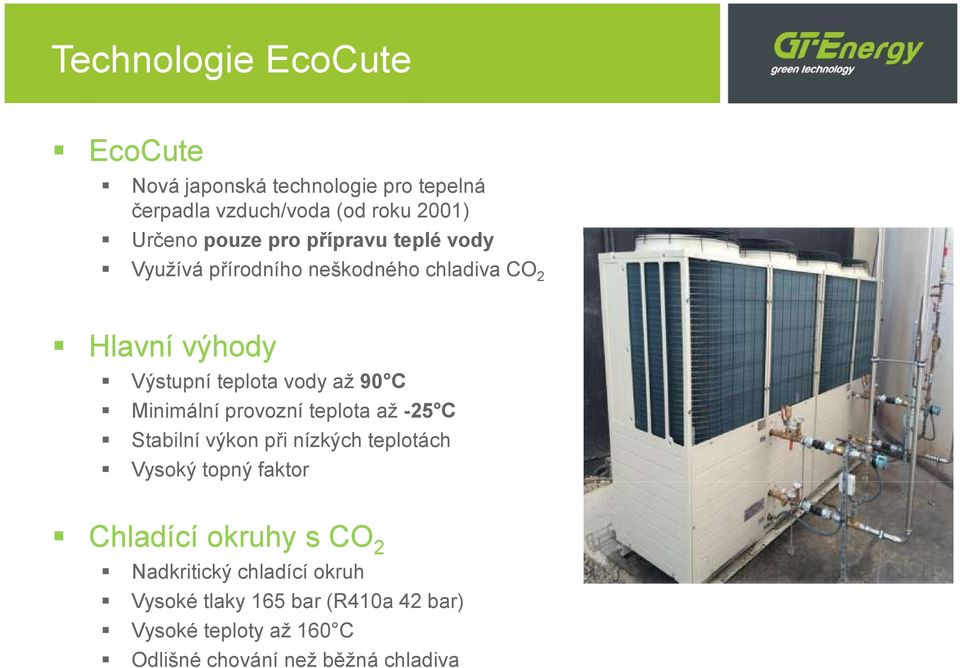

2 Technologie EcoCute EcoCute Nová japonská technologie pro tepelná čerpadla vzduch/voda (od roku 2001) Určeno pouze pro přípravu teplé vody Využívá přírodního neškodného chladiva CO 2 Hlavní výhody Výstupní teplota vody až 90 C Minimální provozní teplota až -25 C Stabilní výkon při nízkých teplotách Vysoký topný faktor Chladící okruhy s CO 2 Nadkritický chladící okruh Vysoké tlaky 165 bar (R410a 42 bar) Vysoké teploty až 160 C Odlišné chování než běžná chladiva

3 Proč se zabývat teplou vodou? Teplá voda Topení % 20% 40% 60% 80% 100% Rozložení spotřeby tepla v obytné budově

4 Efektivní příprava teplé vody pro: Obytné objekty Samostatná příprava teplé vody (bez vytápění) Bytové domy Komerční a průmyslové objekty Hotely a penziony Sportoviště, bazény Ohřev vody pro průmyslové účely CZT a výměníkové stanice Ohřev vody mimo hlavní topnou sezonu Vysoká teplota vody umožňuje napojení na CZT

5 Komerční provedení EcoCute SANDEN AquaEco 2 Pro odběry vody 500 až litrů denně Výkon 3,5 kw v kaskádním zapojení 17,5 kw Stabilní výstupní teplota 65 C Provoz do - 20 C, vnitřní provedení MHI Q ton Pro odběry vody až litrů denně Výkon 30 kw v kaskádním zapojení 480 kw Volitelná výstupní teplota 60 C až 90 C Provoz do -25 C, venkovní provedení Stejný princip Přímý ohřev vody na výměníku tepelného čerpadla

6 Hydraulické zapojení Přímý ohřev vody na výměníku tepelného čerpadla Zásobník vody bez výměníku Teplotní stratifikace v baterii zásobníků Limitovaná vzdálenost mezi tepelným čerpadlem a zásobníkem

7 Čím se Ecocute liší? Využití venkovního vzduchu Provoz není omezen množstvím vnitřního vzduchu v objektu Výrazně vyšší výkon, flexibilita Oproti běžným ohřívačům s integrovaným zásobníkem Zásobník může být umístěn jinde než tepelné čerpadlo Funkce v extrémně nízkých teplotách Výstupní teplota 60 C až 90 C i v zimě Stabilní výkon Nepotřebuje záložní zdroj tepla Odolnost a provozní náklady Trvalý provoz s vysokou výstupní teplotou bez zkrácení životnosti kompresoru Vyšší COP (SPF)

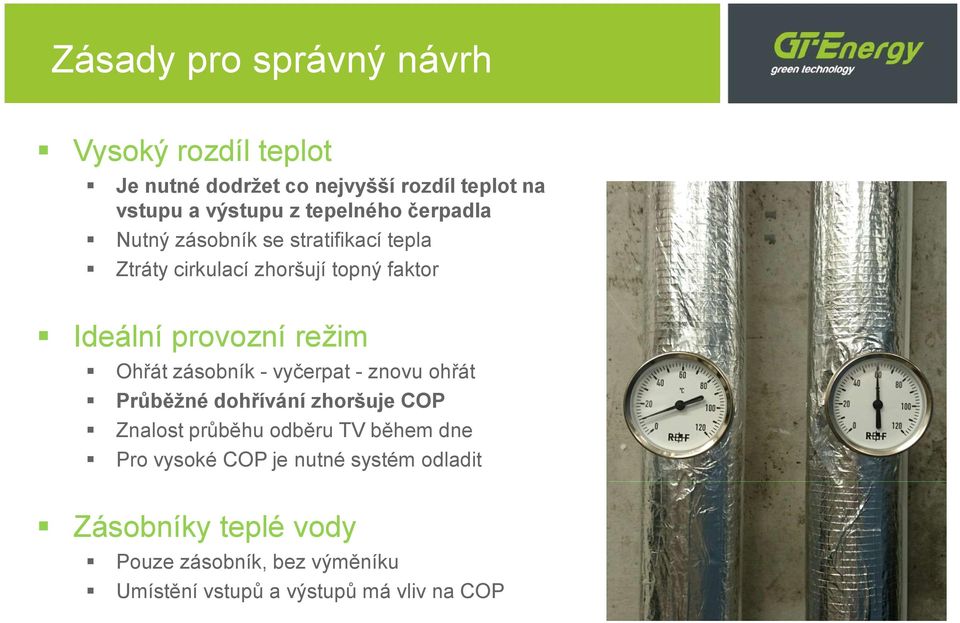

8 Zásady pro správný návrh Vysoký rozdíl teplot Je nutné dodržet co nejvyšší rozdíl teplot na vstupu a výstupu z tepelného čerpadla Nutný zásobník se stratifikací tepla Ztráty cirkulací zhoršují topný faktor Ideální provozní režim Ohřát zásobník - vyčerpat - znovu ohřát Průběžné dohřívání zhoršuje COP Znalost průběhu odběru TV během dne Pro vysoké COP je nutné systém odladit Zásobníky teplé vody Pouze zásobník, bez výměníku Umístění vstupů a výstupů má vliv na COP

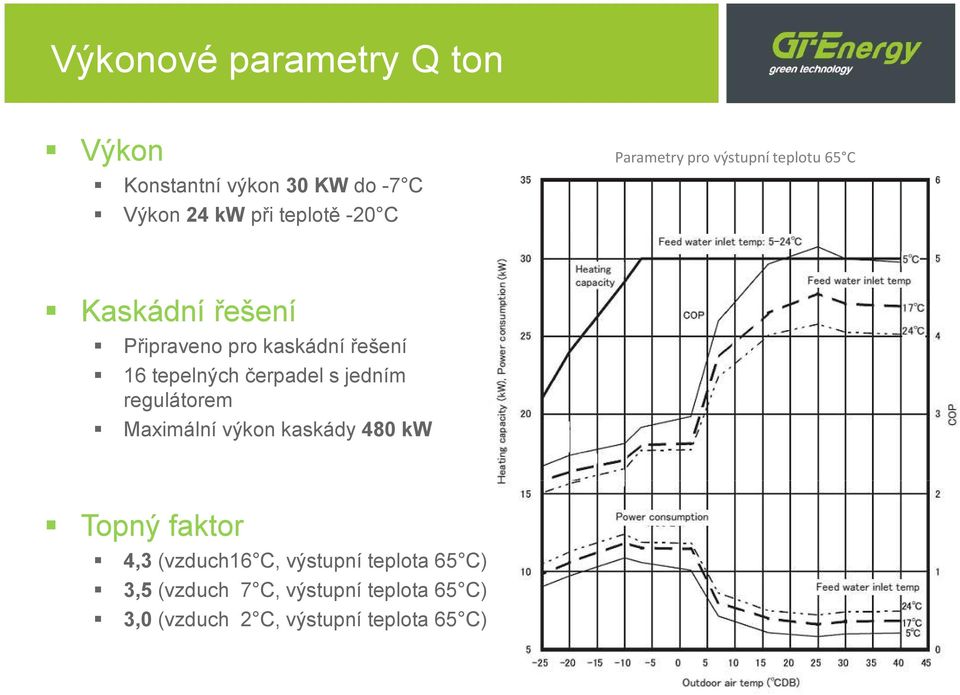

9 Výkonové parametry Q ton Výkon Konstantní výkon 30 KW do -7 C Výkon 24 kw při teplotě -20 C Parametry pro výstupní teplotu 65 C Kaskádní řešení Připraveno pro kaskádní řešení 16 tepelných čerpadel s jedním regulátorem Maximální výkon kaskády 480 kw Topný faktor 4,3 (vzduch16 C, výstupní teplota 65 C) 3,5 (vzduch 7 C, výstupní teplota 65 C) 3,0 (vzduch 2 C, výstupní teplota 65 C)

10 Proč oddělit ohřev vody od vytápění? % COP R410A CO % TOPENÍ 100 % OHŘEV VODY Topné faktory podle chladiv a využití

11 Přímý ohřev nebo akumulace tepla Přímý ohřev Při celodenním nízkém tarifu 10 hodin/noc + 8 hodin/den = l vody z jedné jednotky Akumulace tepla při nočním tarifu Při využití nízkého tarifu jen v omezenou dobu (noční proud) 10 hodin/noc = l vody z jedné jednotky 8 hodin/noc = l vody z jedné jednotky

12 Řídící jednotka Snadné ovládání Dotykový displej Grafické rozhraní Jeden regulátor pro více jednotek Umístění regulátoru až 600 m od jednotky Přizpůsobení místním podmínkám Optimalizace provozu podle odběrové křivky teplé vody a cen elektřiny Různé nastavení pro různé dny v týdnu

13 Příklady využití Ohřev vody pro myčky nádobí 12 x Q-ton 360 kw Otevřený zásobník teplé vody Ohřev vody pro lázně 12 x Q-ton 360 kw Otevřený zásobník teplé vody Výroba potravin 4 x Q-ton 120 kw Zásobník l

14 Příklad použití stávající objekt Ohřev vody pro hotel 2 x Q-ton 60 kw Uzavřený zásobník teplé vody 2 x 1000 l Jednotky umístěny uvnitř objektu

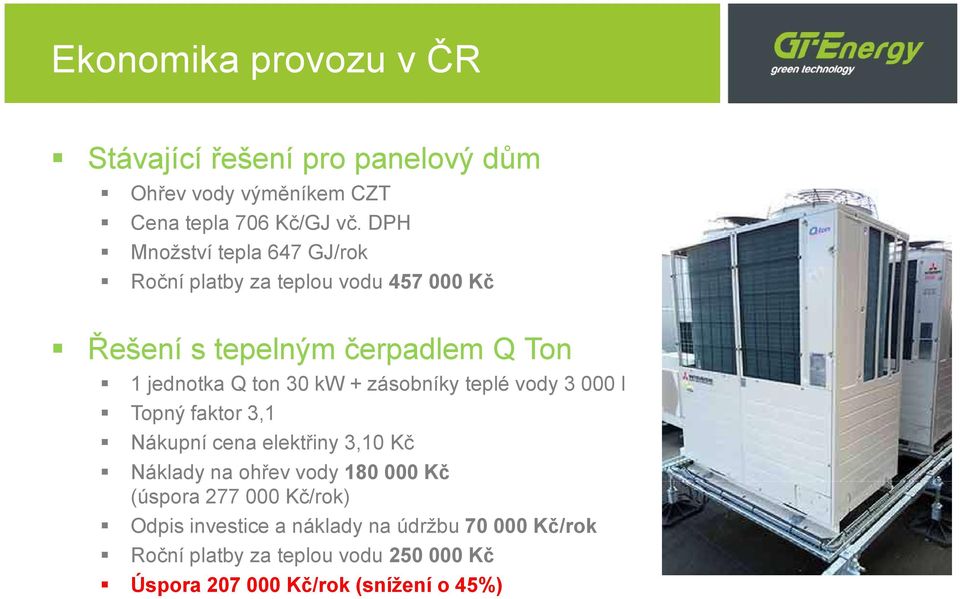

15 Ekonomika provozu v ČR Stávající řešení pro panelový dům Ohřev vody výměníkem CZT Cena tepla 706 Kč/GJ vč. DPH Množství tepla 647 GJ/rok Roční platby za teplou vodu Kč Řešení s tepelným čerpadlem Q Ton 1 jednotka Q ton 30 kw + zásobníky teplé vody l Topný faktor 3,1 Nákupní cena elektřiny 3,10 Kč Náklady na ohřev vody Kč (úspora Kč/rok) Odpis investice a náklady na údržbu Kč/rok Roční platby za teplou vodu Kč Úspora Kč/rok (snížení o 45%)
