Technická a ekonomická analýza. Ing. Tibor Hrušovský

Transkript

1 Tepelná čerpadla a solární systémy pro bytové domy Technická a ekonomická analýza Ing. Tibor Hrušovský 1

2 Zadání Posouzení výhodnosti instalace TČ na dva bytové domy 44 a 48 bj. Posouzení výhodnosti instalace solárních termických systémů pro ohřev teplé vody na čtyři bytové domy 44 a 48 bj. Posouzení výhodnosti instalace fotovoltaických systémů pro ohřev teplé vody na bytový dům 44 bj. Porovnání se systémy CZT 2

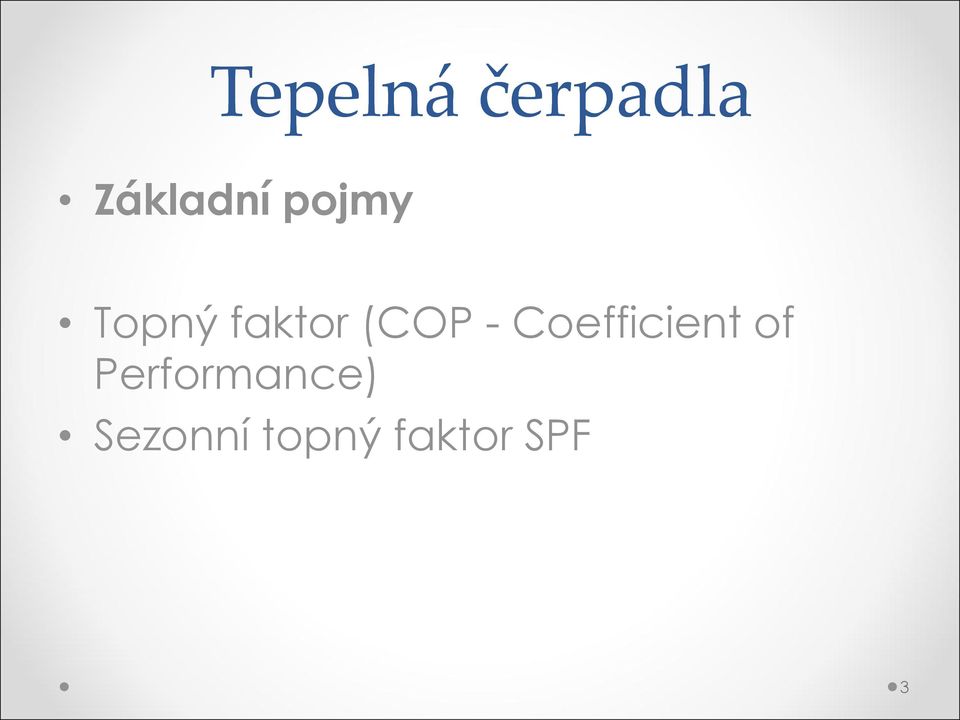

3 Tepelná čerpadla Základní pojmy Topný faktor (COP - Coefficient of Performance) Sezonní topný faktor SPF 3

4 Teploty bivalence 4

5 Nezávislé testy tepelných čerpadel Německé testy Výsledky testů ve stávajících budovách s převážně radiátorovým topným systémem Tepelná čerpadla země/voda topný faktor SPF = 3,3 Tepelná čerpadla vzduch/voda topný faktor SPF = 2,6 5

6 Švédské testy 6

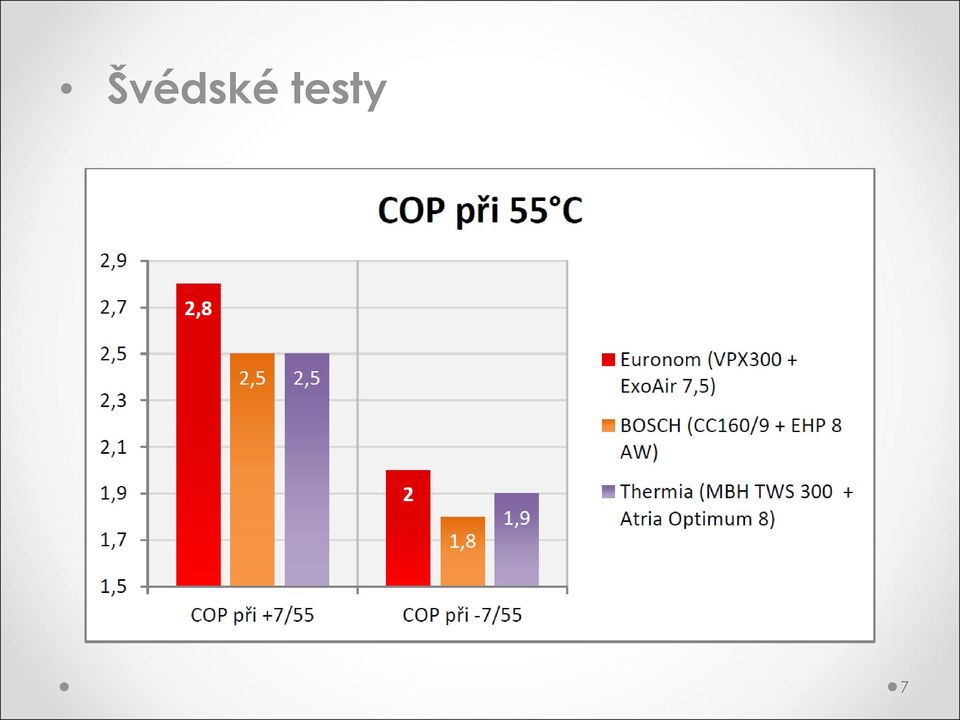

7 Švédské testy 7

8 Britské testy 8

9 Posouzení nabídek Nabídky od 9 dodavatelů SPF 2,8 3 Návratnost 5 10 let Cena tepla z TČ cca 300 Kč/GJ 9

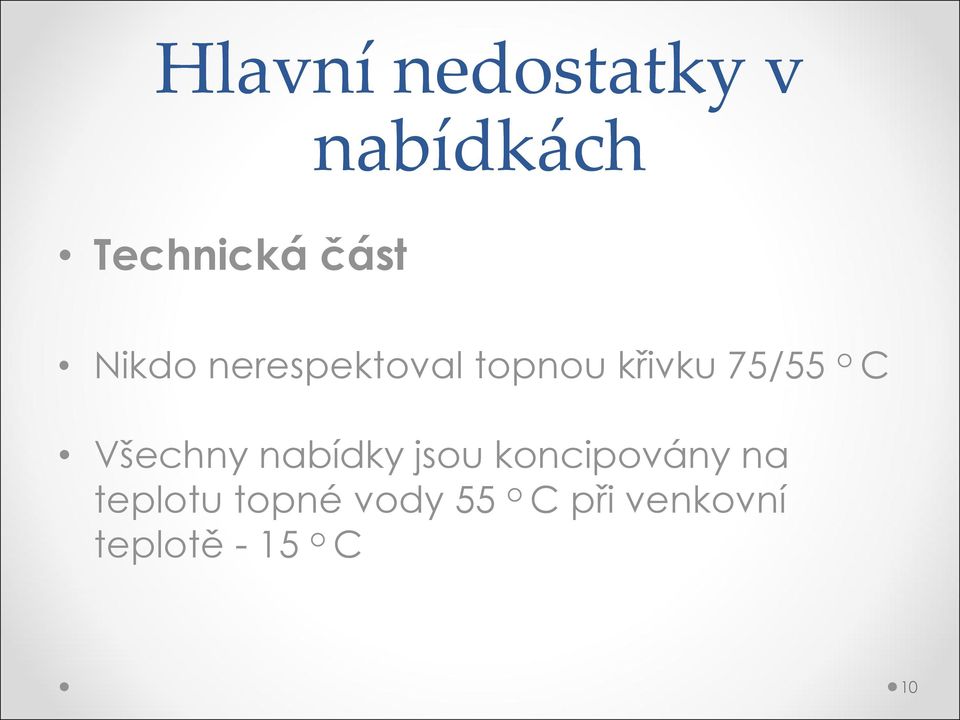

10 Hlavní nedostatky v nabídkách Technická část Nikdo nerespektoval topnou křivku 75/55 o C Všechny nabídky jsou koncipovány na teplotu topné vody 55 o C při venkovní teplotě - 15 o C 10

11 Ekonomická část ve všech nabídkách jsou jako náklady na vytápění tepelným čerpadlem uvažovány pouze náklady na elektrickou energii nejsou uvažovány žádné náklady na údržbu, servis, obsluhu zařízení a finanční náklady nejsou uvažovány odpisy chybí poplatek za navýšení kapacity přípojky elektrické energie ve výši 500 Kč/A 11

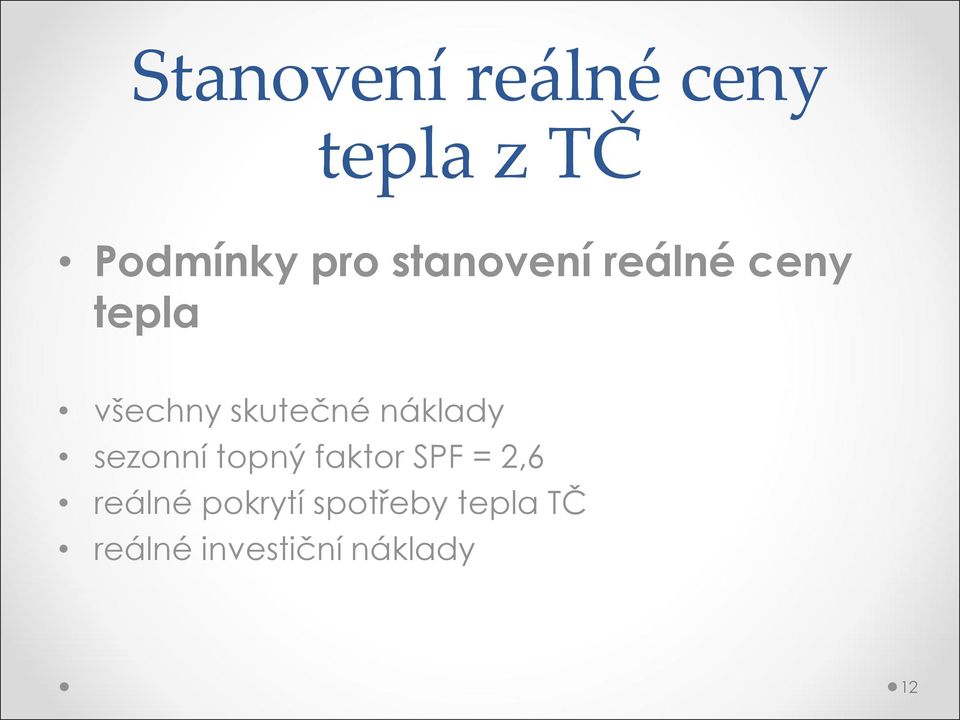

12 Stanovení reálné ceny tepla z TČ Podmínky pro stanovení reálné ceny tepla všechny skutečné náklady sezonní topný faktor SPF = 2,6 reálné pokrytí spotřeby tepla TČ reálné investiční náklady 12

13 Reálná cena pro spotřebu 800 GJ/rok při délce odpisů 20 let cena s dodavatelem ČEZ prodej vč. DPH 523 Kč/GJ při délce odpisů 15 let cena s dodavatelem ČEZ prodej vč. DPH 568 Kč/GJ 13

14 Návratnost pro dobu odpisů 20 let při ceně CZT 600 Kč/GJ 20 roků při ceně CZT 700 Kč/GJ 12 roků při ceně CZT 800 Kč/GJ 8 roků při ceně CZT 505 Kč/GJ nevrátí se 14

15 Substituční cena při délce odpisů 20 let pro cenu tepla ze CZT 600 Kč/GJ tuto návratnost splňují nabídky s celkovou investicí nižší než 1,75 mil. Kč nižší než 1,75 mil. Kč nebyla žádná nabídka pro cenu tepla ze CZT 700 Kč/GJ tuto návratnost splňují nabídky s celkovou investicí nižší než 2,25 mil. Kč. 15

16 Solární termické systémy Posuzovány 3 různé systémy pro 4 bytové domy o samotížný systém o systému s trubicovými kolektory typu heat-pipe o solárního systému s plochými kolektory 16

17 Realita započtení odpisů a nákladů na dohřev reálný meziroční nárůst ceny tepla z CZT 2 % nejlevnější systém - 1 dům návratnost 19 roků - 1 dům návratnost 15 roků ostatní systémy se nevrátí 17

18 Posouzení nabídek nabídky od 3 renomovaných firem solární pokrytí dle nabídek od 30 do 49 % nebyly uvažovány žádné provozní náklady, vyjma nákladů na dohřev nebyly uvažovány odpisy aby vyšla přijatelná návratnost, byl uvažován meziroční nárůst ceny CZT 8 % 18

19 Akumulační ohřev elektřinou z FVE slunce vždy nesvítí 100 % záložní zdroj nutnost akumulace tepla vhodná velikost a orientace střechy solární pokrytí % - zásadní vliv na cenu investice investice o cena FVE tis. Kč/kW o akumulační nádrže s ohřevem cca 50 tis. Kč/m3 19

20 Cena elektřiny z FVE 40 kw 1 kw inst. výkonu výroba cca 1MWh/rok za 20 let vyrobí 800 MWh cena 1 kw inst. výkonu Kč investice vč. nádrží Kč nejsou uvažovány finanční náklady, náklady na opravy, revize, obsluhu atd Kč / kwh = 2 Kč/kWh 20

21 Výpočet návratnosti cena elektřiny z FVE - 2 Kč/kWh cena elektřiny pro dohřev tarif akumulační ohřev - cca 2 Kč/kWh 2 Kč/kWh = 2000 Kč/MWh = 556 Kč/GJ reálná cena po započtení všech nákladů 2,50 Kč/kWh = 694 Kč/GJ 21

22 Výpočet návratnosti při ceně tepla CZT 700 Kč/GJ investice v mil. Kč instalovaný výkon FVE 25,00 30,00 35,00 40,00 45,00 50,00 1, , ,2 Nevrátí se Nevrátí se ,3 Nevrátí se Nevrátí se Nevrátí se ,4 Nevrátí se Nevrátí se Nevrátí se Nevrátí se ,5 Nevrátí se Nevrátí se Nevrátí se Nevrátí se Nevrátí se 20 1,6 Nevrátí se Nevrátí se Nevrátí se Nevrátí se Nevrátí se Nevrátí se 1,7 Nevrátí se Nevrátí se Nevrátí se Nevrátí se Nevrátí se Nevrátí se 1,8 Nevrátí se Nevrátí se Nevrátí se Nevrátí se Nevrátí se Nevrátí se 22

23 Závěr instalace tepelných čerpadel a solárních systémů není zdaleka tak výhodná, jak je prezentováno výrobci čerpadel vyplatí se investovat do nezávislého posouzení podívat se na instalovaná zařízení bez vědomí dodavatele TČ nejlépe v zimě alternativní zdroje nevyjdou většinou levněji než teplo z CZT, teplo z CZT je bez starostí 23

24 Pro odlehčení 24

25 vtipné, ale reálné Komiks poskytly Teplárny Brno, a.s. 25

26 Děkuji za pozornost Ing Tibor Hrušovský 26
