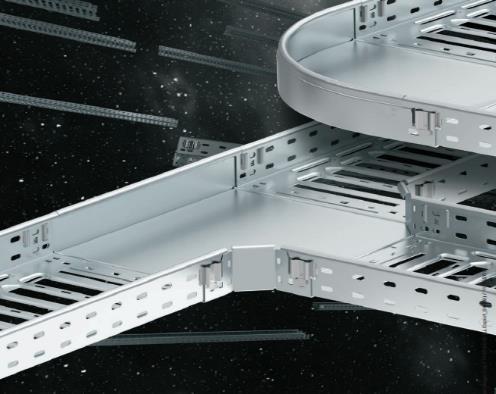

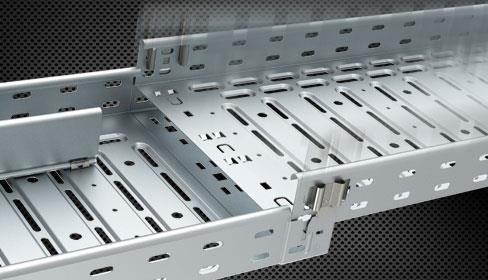

1 Newsletter 1/2015 Systém káblových žľabov Magic Systém káblových žľabov Magic je svetovo prvým systémom, u ktorého sú všetky dôležité systémové súčasti vybavené inovatívnym spojom Magic. Káblové žľaby Magic sa v porovnaní s našimi doterajšími systémami vyznačujú ešte vyššou stabilitou. Svetovo jedinečný, patentovo chránený spôsob výroby značne zvyšuje zaťažiteľnosť ťažkých a stredne ťažkých káblových nosných systémov OBO a zároveň zjednodušuje ich montáž. Prednosti: Pružinový prvok je spojený pevne so žľabom a nemôže sa stratiť. Káblové žľaby nie sú nasadené k sebe a naviac sú spojené prekrytím v mieste násuvného spoja. Nosnosť skúšaná VDE podľa EN EC 61537:2007. Nová štruktúra dna umožňuje mimoriadne dobrú ventiláciu káblov. Všetky systémy Magic typových rad MKSM, SKSM a KSM v šírke od 200 mm vyhovujú pre bezpečnú inštaláciu pod sprinklery v zmysle požiadaviek VDS. Nová štruktúra dna umožňuje optimálny odtok vody. Variabilná spojka Dokonalé zakončenie Variabilný bezskrutkový spoj Magic prelína spojovacie miesto o šírke až 50 mm. Vďaka tomu zaisťuje optimálne prepojenie a to za optimálnych podmienok. So spojkou je okrem toto na trase možné realizovať veľké polomery až do 10 stupňov, čo je vhodné najmä pri stavbe tunelov. Násuvný spoj garantuje 200% zvýšenie únosnosti a stability káblovej trasy. prihlásené ako svetový patent

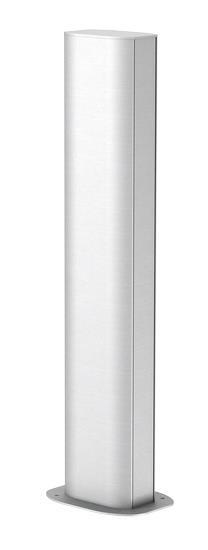

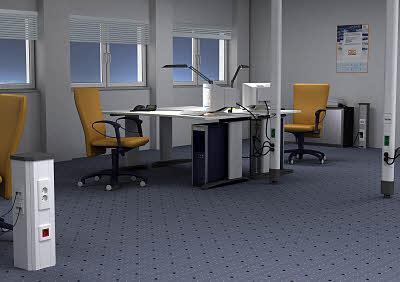

2 Elegantné dizajnové a flexibilné riešenie v kancelárskych priestoroch Prístrojový stĺp Typ SSDM 45 VEDEL STE, ŽE... Hliníkový profil systému SSDM 45 vás neodolateľne nadchne. Na oboch stranách sa nachádza otvor pre priamu inštaláciu spínacích prístrojov a zásuviek z programu Modul 45. Stĺp SSDM Modul 45, umožňujúci osadenie po celej výške, ponúka vďaka kompaktným rozmerom prístrojov i v podlahovom prevedení dostatočný inštalačný priestor pre takmer ľubovoľnú aplikáciu. S dĺžkou 3300 mm mm sa dokáže nadčasovo a decentne integrovať do komplexného riešenia. Cez metrov káblových žľabov sa vo firme OBO vyrobí každý rok. Použitie koeficientu pri výpočte bezpečnej oddialenej vzdialenosti s s = ki kc km L(m) Upínacie zariadenie pripevnené na prístrojovom stĺpe je variabilne nastaviteľné od mm. Na výber sú farby čisto biela alebo eloxovaná. Pozostáva z úzkeho, oválneho hliníkového profilu. Každá z komôr je obojstranne sprístupnená systémovým otvorom pre zabudovanie modulov 45. kc závislý od rozdelenia bleskového prúdu v sústave ki určuje predpokladanú veľkosť bleskového prúdu km materiálový koeficient 1. vzduch 2. tehla, betón, akýkoľvek neidentifikovateľný materiál izolačné tyče z GFK vláken 0,7 L vzdialenosť od miesta, kde s počítame k najbližšiemu miestu vyrovnania potenciálu Prístrojový stĺp Typ SSDHSM45 SS hliníkový prístrojový stĺp so 45 mm systémovým otvorom, je vhodný pre priame upevnenie spínacích prístrojov a zásuviek Modul45. Dizajn tohto prístrojového stĺpa pozostáva z extrémne úzkeho, oválneho hliníkového profilu, na obidvoch stranách oválu je opatrená hladkým vrchným dielom z rady kanálov pre vstavbu prístrojov Rapid 45. Systémový otvor 45 mm je vhodný pre priame upevnenie spínacích prístrojov a zásuviek Modul 45. Pri použití Modelu 45 connect alebo kabeláž väčších rozmerov/objemu, redukuje sa počet maximálne zabudovateľných prístrojov. Podľa potreby je možné zabudovať aj prepážku typ 2371/40 / /. Hliníkový vrchný diel, dĺžka 670 mm. Dvojkomorý stĺp s podstavcom, celková dĺžka 670 mm.

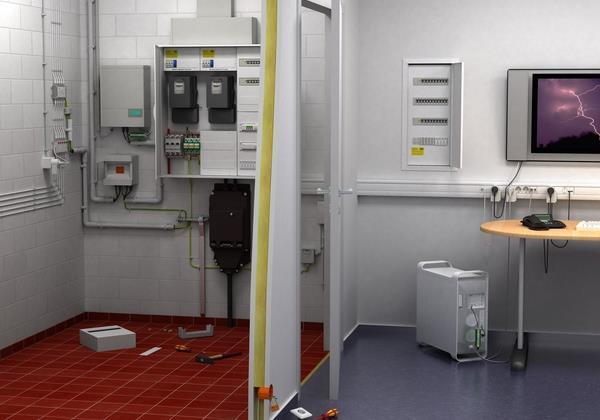

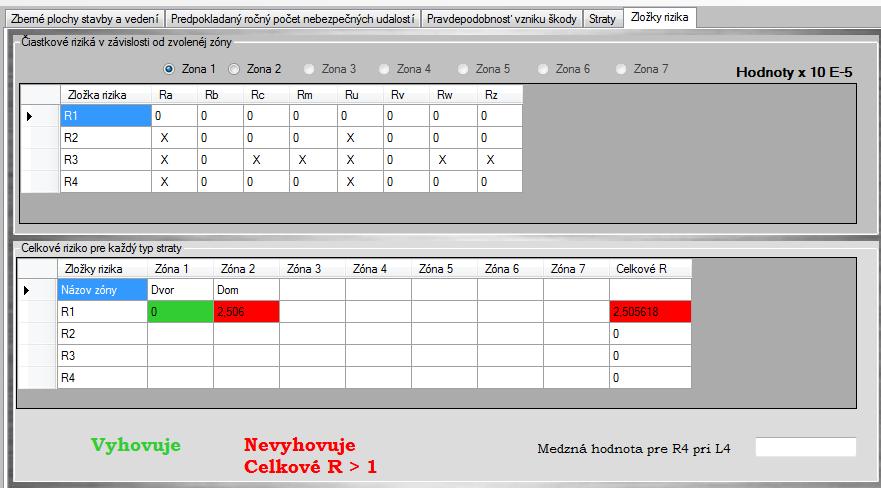

3 RMC Risk Management Calculator: 3. časť V tomto vydaní Vám priblížime vyhodnotenie výsledkov analýzy rizika podľa normy STN EN pomocou softvéru OBO RMC. Stanovenie rizika Pri odhade úrovne rizika je potrebné mať na pamäti, že platí len pre jednu konkrétnu zónu ochrany pred bleskom (Light Protection Zone - LPZ). Pre každú zónu ochrany pred bleskom je potrebné stanoviť: priestorové vymedzenie hraníc posudzovanej zóny, rozhodujúce technické parametre (pozn. pozri predchádzajúce články), spôsob a úroveň ohrozenia bleskom, možné druhy škôd v uvažovanej oblasti. Pre každú významnú zónu je potrebné vypracovať samostatnú analýzu rizika. Príkladom môže byť administratívna budova alebo sklad využívajúci výpočtovú techniku. Takúto stavbu teda môžeme posudzovať ako celok, kde parametre LPS prispôsobíme najhoršej časti budovy (miestnosť s výpočtovou technikou). Danú budovu môžeme taktiež posudzovať aj ako dve samostatné zóny: 1. skladové priestory, 2. časť s informačnou technikou. Obe zóny jednotlivo musia spĺňať požiadavky analýzy rizika. Dalo by sa povedať, že skladové priestory môžu byť zaradené do inej LPS ako časť budovy s výpočtovou technikou (časť s výpočtovou technikou by mala byť vybavená priestorovým tienením, prepäťovými ochranami, účinným vyrovnaním potenciálov). Prípustné riziko Aby sme mohli posúdiť, či je vypočítané riziko vzniku škôd u posudzovaného objektu prijateľné, musíme poznať najvyššie prípustné (resp. akceptovateľné) riziko, teda veličinu R a. Jeho odvodenie je veľmi problematické, preto použijeme hodnoty z STN EN V uvedenej norme nájdeme všetky akceptovateľné riziká okrem akceptovateľného rizika v prípade hospodárskej straty (D4), lebo daná hranica sa určuje individuálne podľa požiadaviek vlastníka stavebného objektu. Druhy možných škôd D1 straty na ľudských životoch 10-5 D2 straty služieb pre verejnosť 10-3 D3 straty nenahraditeľného kultúrneho dedičstva 10-4 D4 hospodárske straty určí vlastník Tab. 2: Rozdelenie škôd vzhľadom na najvyššie prípustné riziko R a Hranice zón ochrany pred bleskom môžeme určiť individuálne, čo dovoľuje ich stotožnenie s priestormi vymedzenými v rámci iných bezpečnostných opatrení (napr. zóny s nebezpečenstvom výbuchu). Spravidla však kopírujú priestor vymedzený celým stavebným objektom alebo jeho časťami, vnútornými inštaláciami alebo ich časťami, inštalovanými zariadeniami a systémami, poprípade jednotlivými časťami stavebného objektu s vysokou hodnotou obsahu. Chrániť pritom môžeme celý priestor objektu, alebo len jeho vybrané oblasti. Podmienkou však je, že pri tejto selektívnej ochrane budov pripúšťame len škody materiálnej povahy, nie straty na zdraví a životoch osôb a zvierat. U jednoduchších a menej významných stavebných objektov môžeme uvažovať len jednu veľkú zónu ochrany pred bleskom, vďaka čomu je možné stanoviť len jedny spoločné podmienky. Výsledok analýzy rizík môžeme potom použiť len pre jednu skupiny ochranných opatrení, odpovedajúcich napr. triede ochrany alebo V. Rôzne bezpečnostné požiadavky v jednotlivých častiach stavebného objektu však vyžadujú jeho rozdelenie do niekoľkých zón ochrany pred bleskom. Znižovanie úrovne rizika Keď je vypočítané riziko väčšie ako akceptovateľné riziko R a, je potrebné zvážiť realizáciu dodatočných ochranných opatrení. Pri výbere vhodných opatrení sú nám veľmi nápomocné čiastkové riziká vzniku škody. Obr.4 Náhľad z RMC vyhodnotenie výsledkov rizika

4 R A: Zložka vzťahujúca sa k úrazu živých bytostí spôsobenému zásahom elektrickým prúdom dotykovými a krokovými napätiami vnútri stavby a vonku v zónach až do vzdialenosti 3 m od zvodov. Môžu nastať straty typu L1 a v prípade usadlostí s dobytkom straty typu L4 s možnými stratami zvierat. R B: Zložka vzťahujúca sa k hmotnej škode spôsobenej nebezpečným iskrením vnútri stavby, ktoré iniciuje požiar alebo výbuch, ktoré môžu ohroziť životné prostredie. Môžu nastať všetky typy strát (L1, L2, L3 a L4). R C: Zložka vzťahujúca sa k poruche vnútorných systémov spôsobenej LEMP. Straty typu L2 a L4 môžu nastať v všetkých prípadoch, spolu s typom L1 v prípade stavieb s rizikom výbuchu a v nemocniciach alebo iných stavbách, kde porucha vnútorných systémov priamo ohrozuje ľudský život. Zložka rizika pri stavbe, spôsobená zásahmi bleskov v blízkosti stavby. R M: Zložka vzťahujúca sa k poruche vnútorných systémov spôsobenej LEMP. Straty L2 a L4 môžu nastať vo všetkých prípadoch, spolu s typom L1 v prípade stavieb s rizikom výbuchu a v nemocniciach alebo iných stavbách, kde porucha vnútorných systémov priamo ohrozuje ľudský život. Zložky rizika pri stavbe, spôsobené zásahmi do vedenia pripojeného ku stavbe. R = Rd + Ri [1] Rd = RA + RB + RC [2] Ri = RM + RU + RV + RW + RZ [3] Rd riziko vzniku škôd pri priamom údere do stavebného objektu Ri riziko vzniku škôd pri nepriamom údere do stavebného objektu Riziko Rd [2] môžeme znížiť predovšetkým: výberom vhodného systému ochrany pred bleskom, výberom prvkov s vysokou schopnosťou zvodu veľkých bleskových prúdov, priestorovým tienením na hranici LPZ 1, inštaláciou zvodičov na vstupe všetkých napájacích vedení do stavebného objektu. Riziko Ri [3] môžeme znížiť predovšetkým: inštaláciou prepäťových ochrán na vstupe všetkých napájacích vedení do stavebného objektu, na prechodoch medzi všetkými LPZ a na vstupoch všetkých pripojených elektrických prístrojoch, priestorovým tienením chráneného priestoru, tienenými vedeniami a tienením vnútorných káblových rozvodov. R U: Zložka vzťahujúca sa k úrazu živých bytostí spôsobenému zásahom elektrickým prúdom dotykovým napätím vnútri stavby. Môžu nastať straty typu L1 a v prípade poľnohospodárskych usadlostí tiež straty typu L4 s možnými stratami zvierat. R V: Zložka vzťahujúca sa k hmotnej škode (požiar alebo výbuch vyvolaný nebezpečným iskrením medzi vonkajšou inštaláciou a kovovými časťami zväčša na vstupnom bode vedenia do stavby) spôsobenej bleskovým prúdom preneseným cez alebo pozdĺž prívodných vedení. Môžu nastať všetky typy strát (L1, L2, L3 a L4). R W: Zložka vzťahujúca sa k poruche vnútorných systémov spôsobenej prepätiami indukovanými do prívodných vedení a prenesenými do stavby. Straty typu L2 a L4 môžu nastať vo všetkých prípadoch; spolu s typom L1 v prípade stavieb s rizikom výbuchu a nemocníc alebo iných stavieb, kde porucha vnútorných systémov priamo ohrozuje ľudský život. Zložka rizika pri stavbe, spôsobená zásahmi bleskov v blízkosti vedenia pripojeného ku stavbe. R Z: Zložka vzťahujúca sa k poruche vnútorných systémov spôsobenej prepätiami indukovanými do prívodných vedení a prenesenými do stavby. Straty typu L2 a L4 môžu nastať vo všetkých prípadoch; spolu s typom L1 v prípade stavieb s rizikom výbuchu sa nemocníc alebo iných stavieb, kde porucha vnútorných systémov priamo ohrozuje ľudský život. Medzi spomenutými ďalšími opatreniami patria kroky zlepšujúce všeobecnú bezpečnosť chráneného objektu. Jednou z možností je napr. voľba takých materiálov (respektíve úpravy) povrchov v bezprostrednej blízkosti a vnútri uvažovaného objektu, aby mali čo najväčší povrchový odpor. Ďalej je vhodné zabezpečiť účinné vyrovnanie potenciálov pre zamedzenie dotykových napätí. Prínosom sú taktiež opatrenia zvyšujúce požiarnu bezpečnosť celého objektu. Z tejto oblasti je vhodné spomenúť inštaláciu požiarnych hlásičov, hasiacich systémov a hydrantov, rovnako ako zriadenie chránených únikových ciest a protipožiarnych priestorov. Priaznivý vplyv majú tiež opatrenia pri ochrane pred nebezpečným dotykom, zahŕňajúce vodivé časti stavby a nainštalované zariadenia. V tejto súvislosti je možné použiť izolované zvody, ochrannú polohu a použitie najrôznejších varovných upozornení.

5 Tabuľkové stanovenie úrovne ochrany Stanovenie rizika pomocou výpočtovej metódy je spoľahlivé a presné, ale aj veľmi zdĺhavé. Preto vznikli rôzne pred pripravené tabuľky stavebných objektov a ich zaradenie do triedy ochrany pred bleskom. Takúto tabuľku uvádzame ďalej v článku (smernica VdS 2010 vydaná v roku 2002 vydavateľstvom zväzu nemeckých poisťovní). Pozor: táto tabuľka slúži len ako príklad, nenahrádza plnohodnotný výpočet rizika podľa STN EN Minimálnou podmienkou jej platnosti je dodržanie nasledujúcich predpokladov: a) stavebný objekt je vybavený systémom vonkajšej a vnútornej ochrany podľa STN EN 62305, b) v prípade úderu blesku je zaistená ochrana pred vznikom nebezpečných dotykových a krokových napätí, c) kovové konštrukcie a iné kovové časti stavebného objektu sú napojené na systém vyrovnania potenciálov v ochrane pred bleskom, d) elektrické zariadenia na streche objektu nie sú spojené so zachytávacou sústavou a sú chránené oddialeným zachytávacím systémom, e) v objekte sú zachované minimálne bezpečné oddialené vzdialenosti s, f) v elektrických rozvodoch sú inštalované prepäťové ochrany. Druh stavebného objektu, jeho využitie Trieda ochrany pred bleskom archív banka s podlahovou plochou do 2000 m 2 - banka s podlahovou plochou nad 2000 m 2 čistička odpadových vôd alebo čerpacia stanica zinkovňa historický objekt, napr. hrad, zrúcanina alebo zámok ťažobný povrchový objekt, vrtná alebo ťažobná veža hotel, penzión alebo ubytovňa s kapacitou do 60 osôb - hotel, penzión alebo ubytovňa s kapacitou viac ako 60 osôb administratívna budova s plochou do 2000 m 2 - administratívna budova s plochou nad 2000 m 2 kostoly a veže letiská letiskové objekty pre riadenie letovej prevádzky nemocnice vlakové stanice a prístavy objekty chemického priemyslu bez nebezpečenstva výbuchu objekty chemického priemyslu s nebezpečenstvom výbuchu objekty, oblasti a sklady s nebezpečenstvom výbuchu - všeobecne objekty pre výrobu, spracovanie a skladovanie horľavých látok objekty skrývajúce kultúrne alebo historické bohatstvo objekty vybavené technikou pre meranie a reguláciu priemyselné objekty s požiarnymi úsekmi nad 2000 m 2 priemyselné objekty so zvýšeným rizikom vzniku požiaru priemyselné objekty s nebezpečenstvom výbuchu stavby s výškou nad 22 m stavby s výškou nad 100 m verejné budovy pre divákov ako divadlo, kino, športovisko výpočtové a podobné technické strediská Tab.3: Úrovne ochrany pred bleskom Jednoduché riešenie pre kovové strechy s hrebeňom Ponúkame vám jednoduché riešenie na umiestnenie hrebeňového vedenia na strechu v tvare A vyhotovenú z plechu. Systém je v konformite so všetkými EU a SR normami ( STN EN : Súčasti systému ochrany pred bleskom (LPSC). Časť 4: Požiadavky na príchytky vodičov). Jednoduché riešenie vhodné do každého počasia zaručuje nerezové vyhotovenie výrobku. Vysoká korozívna odolnosť zaručená nerezovým prevedením. Jednoduchá inštalácia pomocou štyroch skrutiek Ø 5mm. Priečne a pozdĺžne smerovanie vodiča pomocou uzamykateľného klipu. Typ Priemer vodiča [mm] nštalačná výška [mm] Baliace množstvo [ks] Váha Kg/100 ks Č. výr. 133 P VA ,
