1 Newsletter 4/2015 OBO iscon. Dokonalé riešenie pre izolované bleskozvody. Stále komplexnejšie požiadavky architektov a stavebníkov vyžadujú od projektanta systému ochrany pred bleskom k jeho zhotoveniu v súlade s predpismi fundované odborné znalosti. Systém ochrany pred bleskom musí byť prispôsobený štruktúre budovy. Súčasne musí byť pri údere blesku zaručená jeho plná funkčnosť a tiež musí byť zaistená elektromagnetická kompatibilita inštalovaných elektrických zariadení. Významnú úlohu vo vonkajšej ochrane pred bleskom pritom zohráva oddiaľovacia vzdialenosť. Pre dodržanie bezpečnej oddiaľovacej vzdialenosti existuje celá rada zásad, na ktoré je treba dávať pozor. Vedenie OBO iscon bolo vyvinuté pre jednoduché a bezpečné dodržanie oddiaľovacej vzdialenosti, a to aj v budovách so zložitou štruktúrou. Pri udržaní bezpečnej oddialenej vzdialenosti nedochádza k preskoku bleskového výboja zo zachytávacej sústavy na chránenú časť stavby. Takýto systém ochrany sa nazýva ochrana oddialeným bleskozvodom. Pri zložitých konštrukciách sa používa na upevnenie zachytávacej tyče izolačná tyč z plastu zosilnená skleným vláknom GFK. Vzdialenosť s je daná vzťahom (1). s = k i k c k m L [m] (1) Koeficient k i závisí na zvolenej triede ochrany pred bleskom. Koeficient k c závisí na bleskovom prúde prechádzajúcom zvodmi. Koeficient k m závisí na materiály elektrickej izolácie (vzduch = 1, betón/tehly = 0,5) L je vertikálna vzdialenosť od bodu, v ktorom sa má zistiť oddiaľovacia vzdialenosť s až k najbližšiemu bodu vyrovnania potenciálu. Obr. 1: Konštrukcia vodiča iscon 750 SW Dodržanie bezpečnej oddiaľovacej vzdialenosti nie je možné u všetkých systémov (napr. plochá strecha s veľkou hustotou uloženia FV panelov na malom priestore). V takomto prípade je možné použiť napríklad vysoko napäťový vodič špeciálne skonštruovaný na zvedenie bleskových prúdov. Medzi takéto vodiče patrí aj iscon 750 SW, ktorý je špeciálne skonštruovaný na zvládanie vysokých prúdových zaťažení. Takýto vodič nahrádza oddiaľovacú vzdialenosť vo vzduchu až na 750 mm a v pevných stavebných materiáloch až na 1500 mm. Konštrukcia tohto vodiča je na obr.1. Newsletter 4/

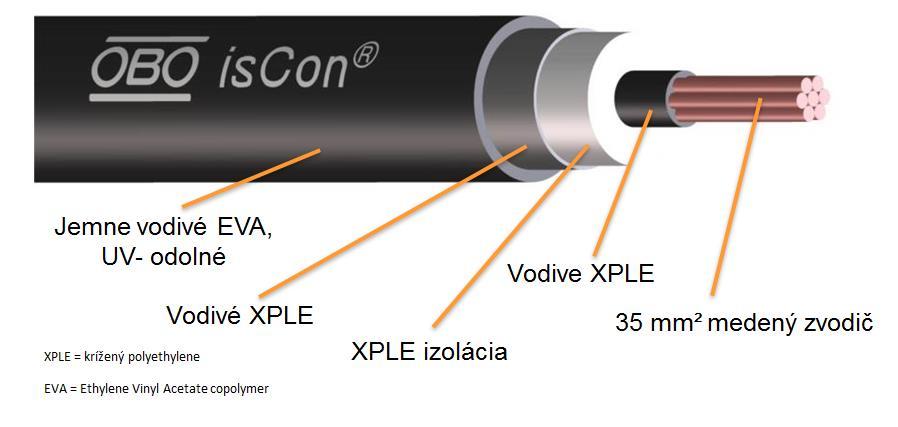

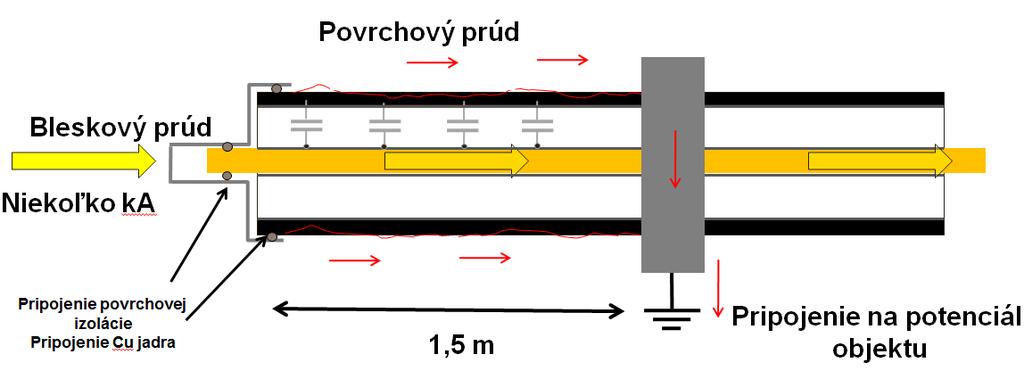

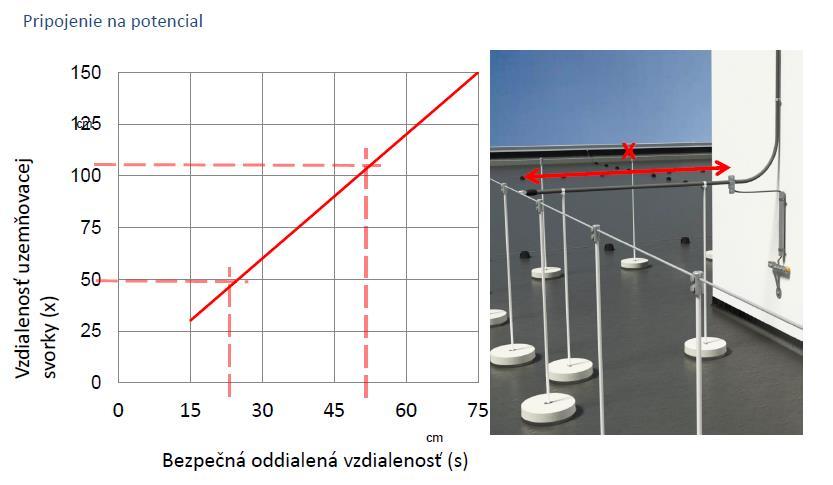

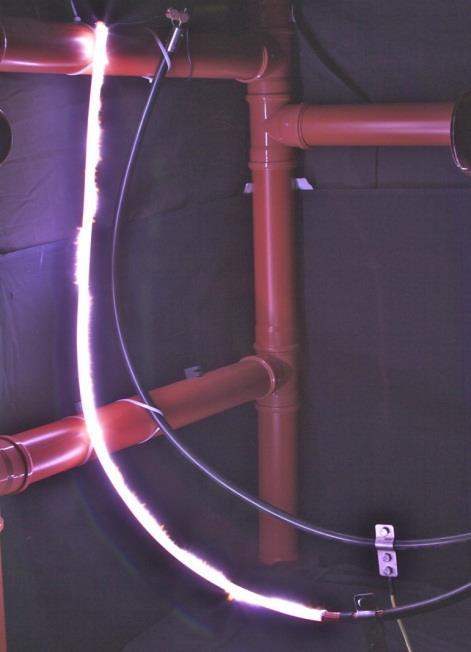

2 Ekvipotenciálnou svorkou nesmie pretekať bleskový prúd a musí sa nachádzať v ochrannom uhle systému ochrany pred bleskom. Obr.2 : Znázornenie fungovania vodiča pri zaťažení bleskovým prúdom Na obr. 2 vidíme principiálne znázornenie fungovania vodiča pri zaťažení bleskovým prúdom. Pri údere blesku začne vodičom prechádzať bleskový prúd o veľkosti niekoľko desiatok ka a hrozí preskok na chránenú časť stavby. Štruktúra vodiča iscon zabraňuje tomuto javu. Na obr. 1 vidíme, že vnútorné jadro tvorené z Cu drôtov je obalené hladkou vrstvou vodivého XPLE, ktorá vlastne vytvára skoro dokonalé hladké jadro, z čoho vyplýva, že sa znižuje gradient prúdu v jeho okolí. Nasledovná izolácia tvorená sieteným polyetylénom XPLE dokonale izoluje pretekajúci prúd vo vnútri vodiča. Podpovrchová a povrchová jemne vodivá vrstva izolácie má za úlohu zviesť povrchové prúdy, ktoré pretekajú od koncovky vodiča až po uzemnenie, ktoré musí byť vytvorené od konca tohto vodiča pre dosiahnutie maximálnych parametrov 1,5 m. Vzdialenosť pripojenia potenciálovej svorkovnice od konca vodiča je na obr. 3. Už po prvom pripojení potenciálu za pripojovacím prvkom nahradzuje vedenie iscon ekvivalentnú oddiaľovaciu vzdialenosť až 0,75 m vo vzduchu, čiže je možná inštalácia bezprostredne na kovové a elektrické nadstavby. Nedochádza k priamemu preskoku medzi zvodom a chráneným objektom. Pri skúške za pomoci Marxovho generátora s tvarom vlny 1,2/50 µs sa porovnávalo správanie koaxiálneho kábla s tienením z Cu materiálu a špeciálneho vysokonapäťového vodiča iscon. Obr. 4: Testovanie vodičov bleskovým prúdom (OBO iscon vs. koaxiálny kábel). Obr. 3: Umiestnenie svorky pre pripojenie na potenciál. Ak by bol povrch kábla dokonale izolačný, tak by prúd nepretekal povrchom, ale tvorili by sa pri spoji koncovka kábel výboje, keďže izolačná pevnosť vzduchu by bola menšia ako izolačná pevnosť povrchu kábla. Spomínané uzemnenie od koncov vodiča je vždy vzdialené maximálne 1,5 m a je pripojené k ekvipotenciálnemu vyrovnaniu stavby. Na obr. 4 je znázornený prechod prúdov cez dané vodiče. Je jasne vidieť, že iscon (čierny vodič) nejaví známky povrchových prúdov, zatiaľ čo klasický koaxiálny kábel ma na celom povrchu plazivý výboj. Newsletter 4/

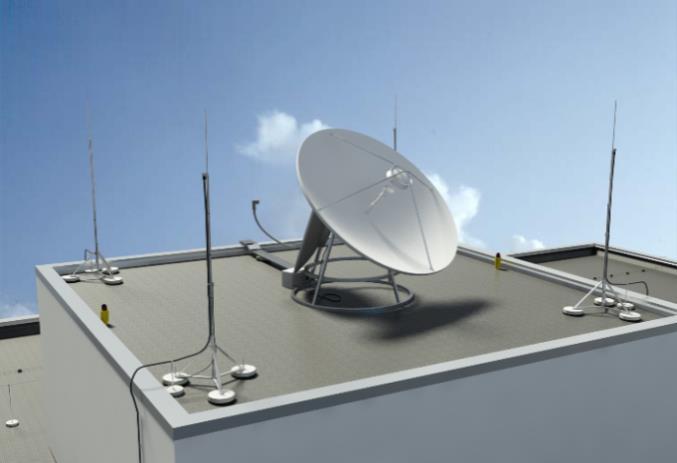

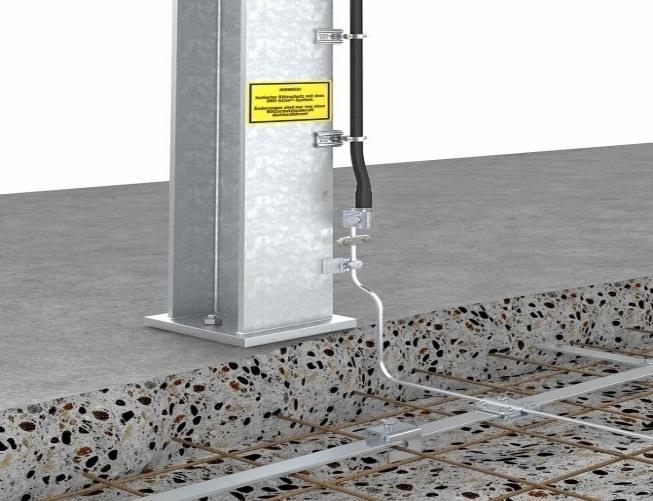

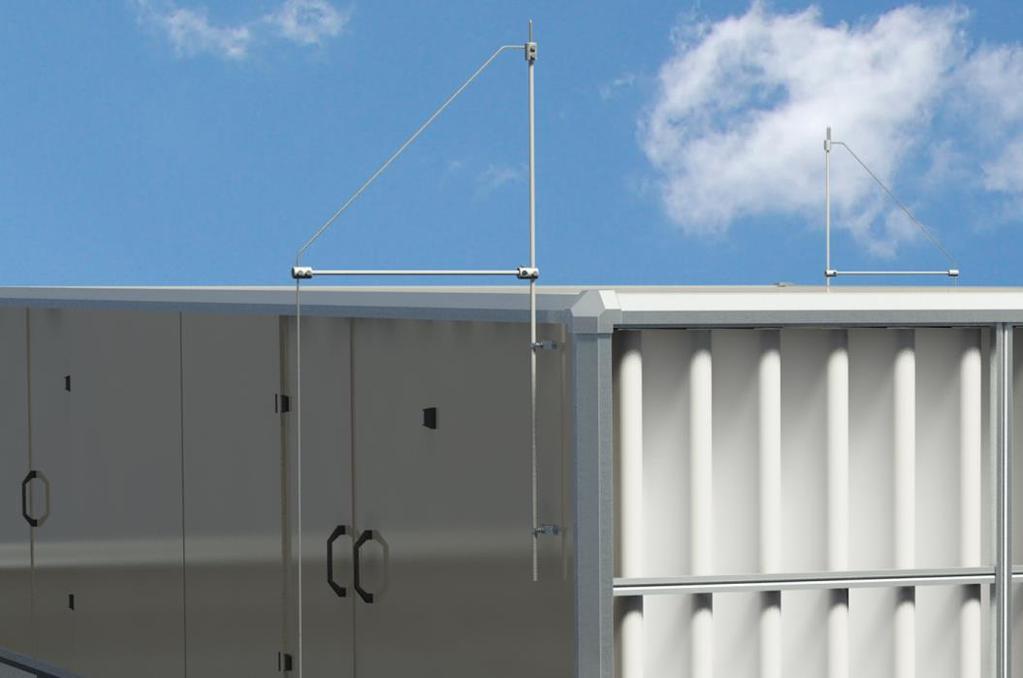

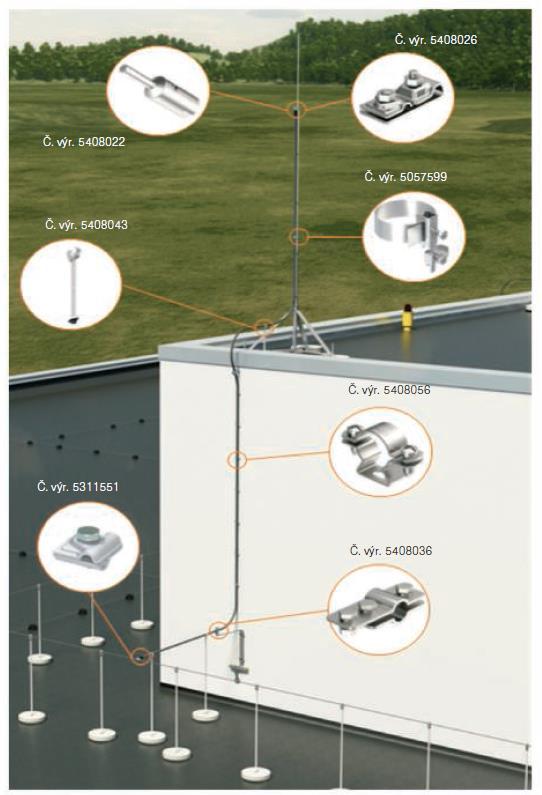

3 Technické údaje: Typ iscon 750 SW Farba Čierna Ekvivalentná oddiaľovacia vzdialenosť 750 mm vo vzduchu Ekvivalentná oddiaľovacia vzdialenosť 1500 mm v pevnom materiáli Vonkajší priemer 23 mm Prierez Cu jadra 35 mm 2 Hmotnosť kábla cca. 694 kg/km Rozsah teplôt pre inštaláciu min. 0 C, max. 40 C Maximálna prevádzková teplota max. 90 C Polomer ohybu (min. 15 x D) min. 360 mm Zaťažiteľnosť v ťahu 1750 N Možné aplikácie: Tab. 1: Technické údaje iscon. Maximálna dĺžka vedenia iscon pri s = 0,75 m (1 zvod). Trieda ochrany pred bleskom LPS I II III + IV V súlade s normami Maximálna vedenia iscon 9,37 m 12,50 m 18,75 m dĺžka Tab. 2: Prehľad max. dĺžok vedenia. Prierez medeného jadra je 35 mm 2, čím je dodržaná normatívna podmienka na minimálny prierez medených zvodov podľa normy STN EN 62305, kde je definovaný minimálny prierez na 28 mm 2. Obr. 6: Príklad inštalácie OBO iscon 2. Obr. 5: Príklad inštalácie OBO iscon 1. Obr. 7: Príklad inštalácie OBO iscon 3. Newsletter 4/

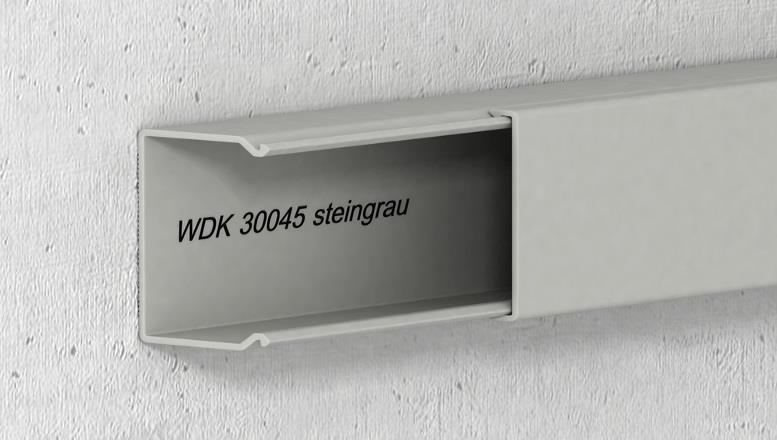

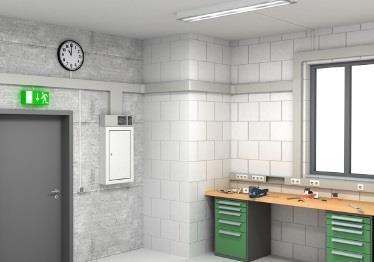

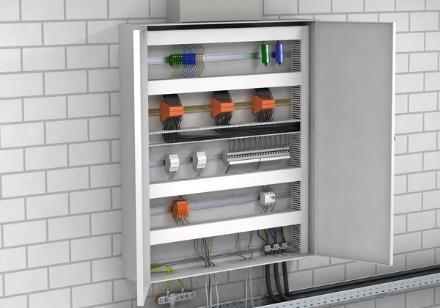

4 Systém prepojovacích kanálov VK Bezhalogénový prepojovací kanál LKV/H Bezhalogénový kanál pre ukladanie vedenia Vysoká flexibilita, široké spektrum výrobkov a osvedčená vysoká kvalita značky Dahl. Použitím prepojovacích kanálov DAHL-KANAL VK rýchlo zavládne v skriňovom rozvádzači a v riadiacich systémoch strojov poriadok. K profesionálnemu prevedeniu prepojovacej inštalácie je k dispozícii veľký sortiment prepojovacích kanálov VK s rôznymi rozmery, od mm až do mm. Obr. 9 : Príklad uloženia kanálu WDK-H. Nástenné a stropné kanály WDK-H z bezhalogénového plastu sa používajú najmä pri jednoduchej a rýchlej inštalácii vedenia. Spektrum výrobkov siaha od 15 mm 30 mm po 60 mm 150 mm. Medzi štandardné farby patrí čisto biela. Väčšie profily obsahujú aj tvarové diely. Do kanálov s hĺbkou 60 mm je možné pomocou prístrojovej krabice inštalovať spínacie a zásuvkové prístroje. Keďže v rôznych inštaláciách sa predpisujú bezhalogénové žľaby, dovoľujeme si Vás upozorniť, že ich máme v našom portfóliu výrobkov Obr. 8 : Príklad využitia prepojovacieho kanálu LKV/H. Obr. 10: Označenie bezhalogénového kanála. Tab. : Typy rozmerov bezhalogénových rozvádzačových žľabov. Na vrchnom a spodnom diele je vytlačené označenie. Z tohoto označenia je možné ľahko, pre prípad dodatočných inštalácií, určiť typ, farbu, veľkosť a i. Newsletter 4/

5 Montáž spojky (typ KTSMV) Set spojok Magic slúži k spojeniu dielov trasy, ktoré nie sú vybavené rýchlospojkami, napr. skrátených káblových žľabov alebo dvoch totožných spojov proti sebe. Sety pozdĺžnych spojok dodávame v prevedení zodpovedajúcom spojovaným systémovým dielom. Bočnice setu pozdĺžnych spojok zasuňte na hrane pod okrajovou kontúrou a zaistite ich zatlačením smerom von tak, ako je to uvedené na obrázku. Medzi bočnice vtlačte stredový mostík pozdĺž spojky. Dajte pozor na to, aby bol stredový mostík zaklapnutý pod západky v tele bočníc. Definitívne upevnenie setu pozdĺžnych spojok dosiahnete zaklapnutím štyroch upevňovacích svoriek z vnútornej strany do pozdĺžnych prelisov bočníc. Najbližšie sa stretneme: OBO Bettermann s.r.o. v spolupráci s ABB s.r.o. a KRUGEL EXIM s.r.o. poriada seminár so zameraním na témy: 1. Problematika zvodov bleskozvodov a vnútorné ochrana stavieb. 2. Moderná elektroinštalácia s komponentami ABB. 3. Štruktúrovaný kabelážny systém KELine. Seminár sa bude konať v dňoch: v Nitre Agroinštitút Nitra, štátny podnik, Akademická č. 4, v Bratislave Hotel Barónka, Mudrochova 2. Pozvánku na seminár vrátane prihlášky nájdete na poslednej strane Newslettra. Vašu účasť na seminári je nutné potvrdiť om na zincakova.anna@obo.sk alebo telefonicky na najneskôr do dňa na konferencii ELECTRON 2015 v Nitre. OBO Bettermann s.r.o. Vás pozýva na prezentačný deň výrobného sortimentu do priestorov predajne - dňa v Trenčíne, K zábraniu 112, - dňa v Nitre, Pražská 9. Newsletter 4/
